El ventilador de la CPU es sin duda el elemento que mas ruido
genera y por tanto el principal objetivo de nuestra cruzada contra el ruido. Hay
que tener en cuenta que las necesidades de refrigeración de los procesadores
actuales son cada vez más altas, por lo que debemos depositar nuestra
confianza en sistemas avanzados y eficientes.
En el marco del programa CNPS (Computer Noise Prevention
System) se encuentra el disipador que vamos a analizar: CNPS7000A-Cu, similar a
su predecesor CNPS7000-Cu, pero con la ventaja de su compatibilidad con el
socket 462 (Athlon, Duron, XP). Existe además un modelo de prestaciones algo
más reducidas, el CNPS7000A-AlCu, cuya base es de aluminio en lugar de cobre.

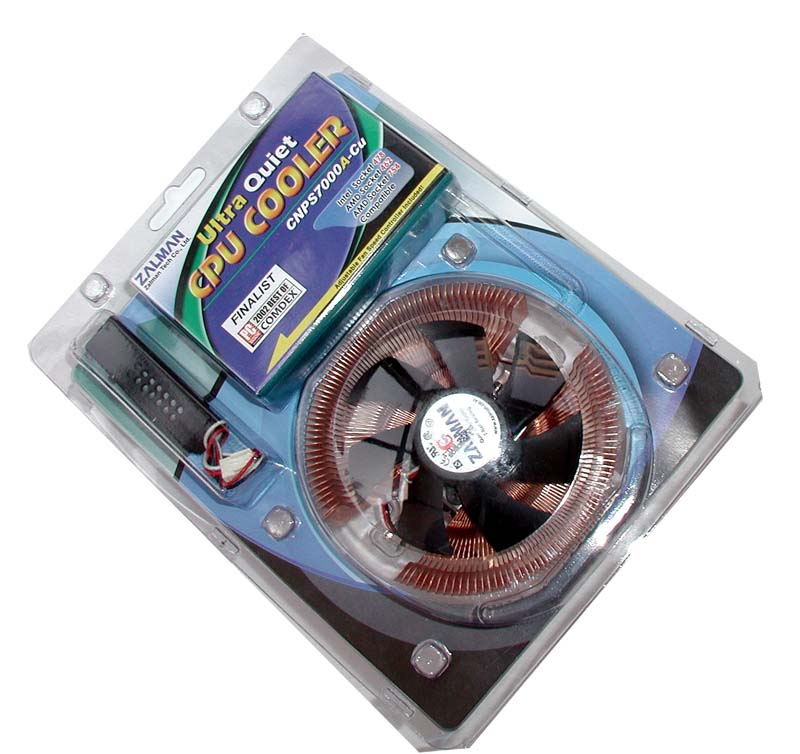

El producto se presenta en un blister con todos sus
componentes a la vista. Una vez abierto es imposible cerrarlo, lo que
impide su manipulación.

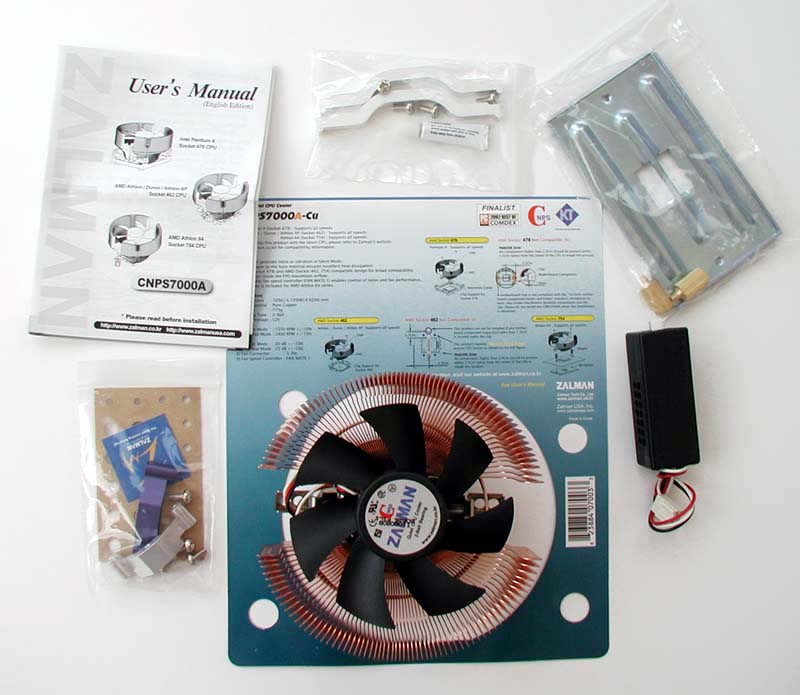

El blister contiene: disipador , sistema
de anclaje para socket 462 (Athlon, duron XP), socket 478 (pentium 4) y
socket 754 (athlon 64 bits), manual de instrucciones, silicona térmica y
control del revoluciones.

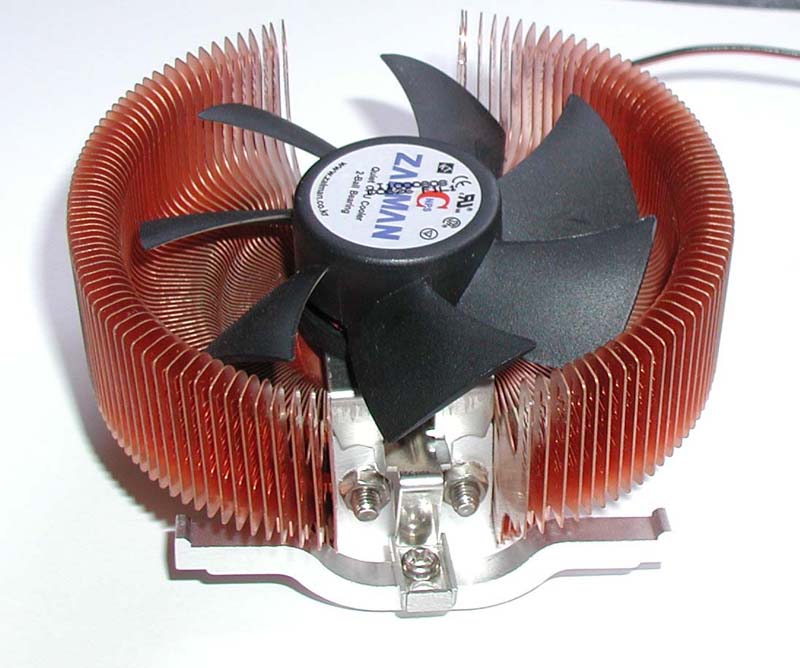

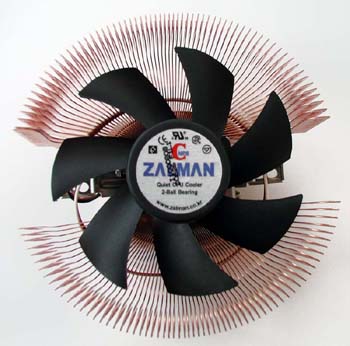

El ventilador es de 92mm, y además el tamaño del
disipador es bastante grande (más de 10cm de diámetro). Debemos verificar que nuestra placa sea compatible con nuestro disipador (la gran
mayoría lo son), tenemos que ver que en un radio de 5.5 cm. desde el centro
del socket no haya ningún componente de más de 39mm de alto. Además es
fundamental que la placa tenga boquetes alrededor del socket (caso de duron
/ XP).

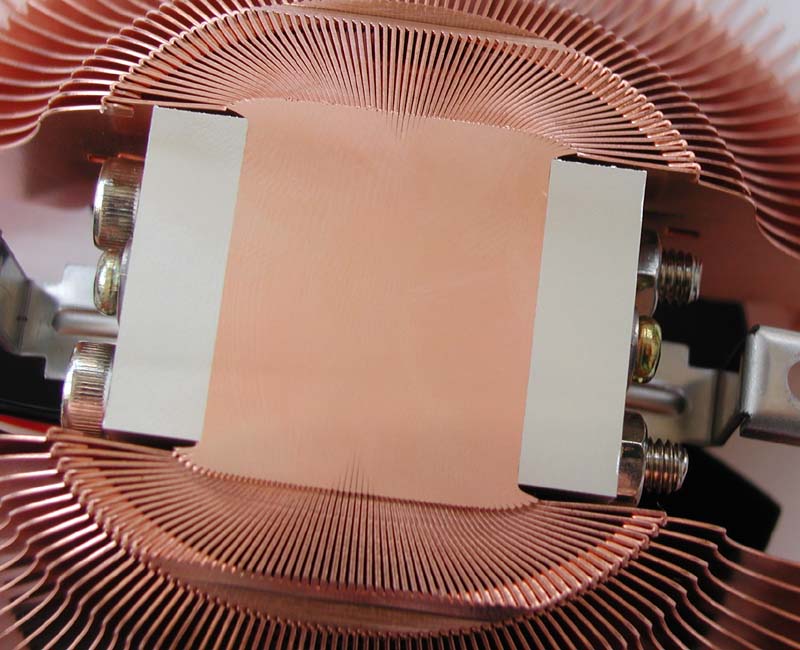

La base es también de cobre y está
perfectamente fusionada con las aletas. El pulido de la base es perfecto y
el tamaño es correcto.

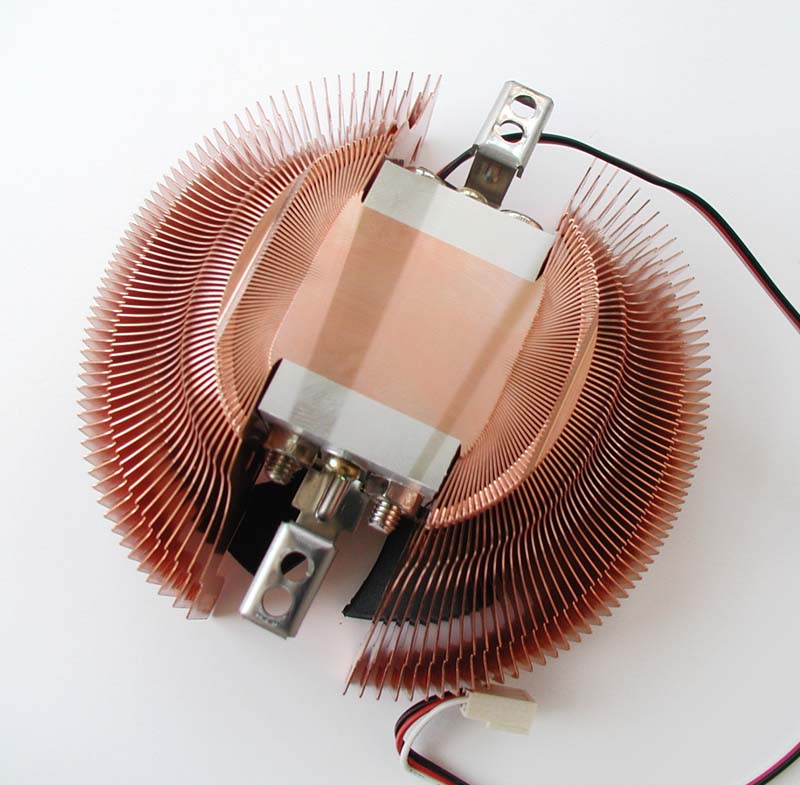

Vemos de nuevo la calidad de la base y la unión de las
aletas con el núcleo.

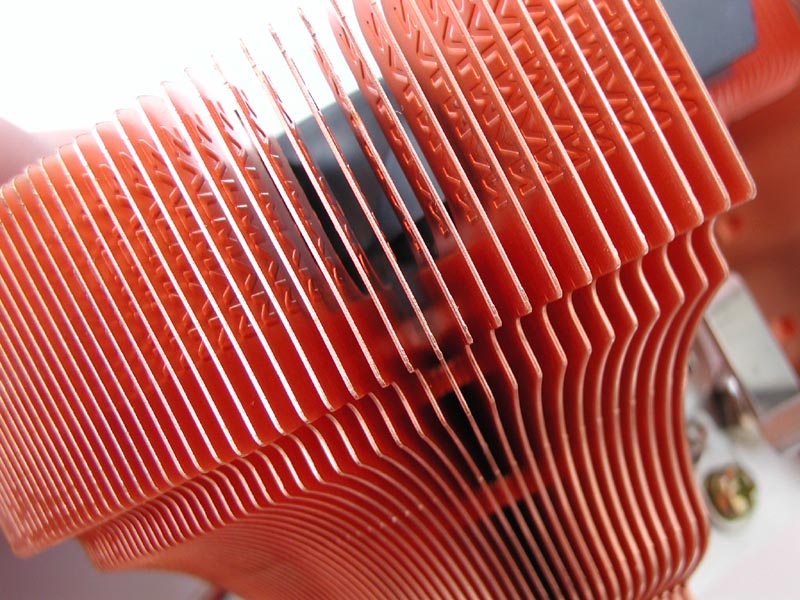

Las aletas son numerosas, finas y
exactamente separadas para que tengan una gran superficie de contacto con
el aire, pero no están tan pegadas como para necesitar una gran presión de
aire.

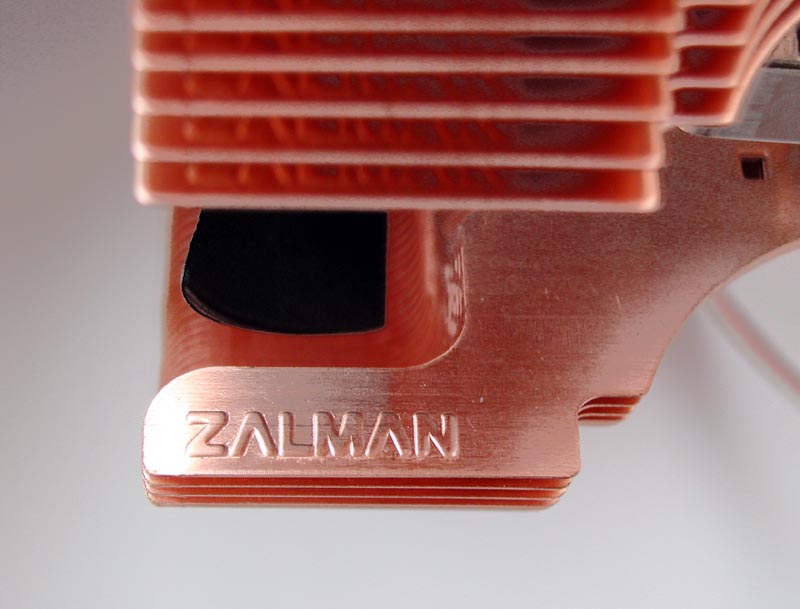

Un detalle de buen acabado y calidad es la impresión del
nombre de la marca en todas y cada una de las aletas.

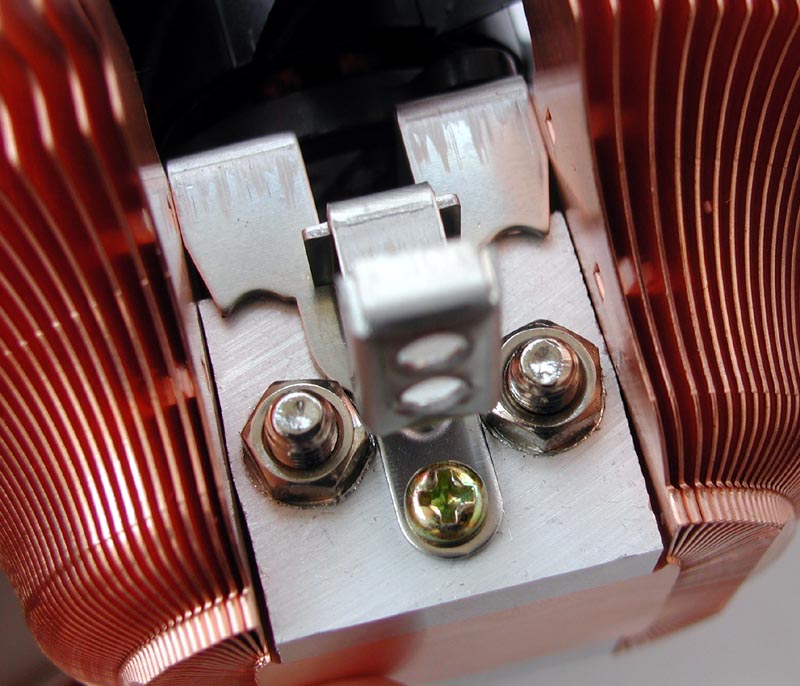

El clip que se sujetará al disipador es fuerte y está bien
sujeto. Da un aspecto de tremenda robustez.
- Montaje socket 462:

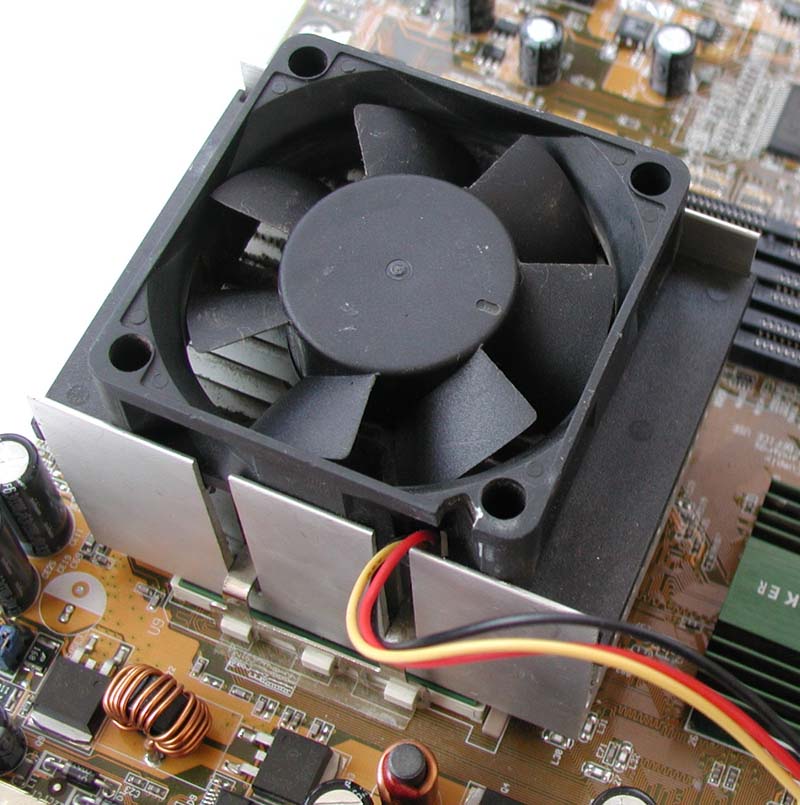

Este es el ventilador que vamos a
sustituir, es similar al que suelen montar en las tiendas. Un ventilador
de 6cm de muy altas revoluciones. Las aletas son demasiado toscas y además
de hacer mucho ruido no se obtienen muy buenas temperaturas.

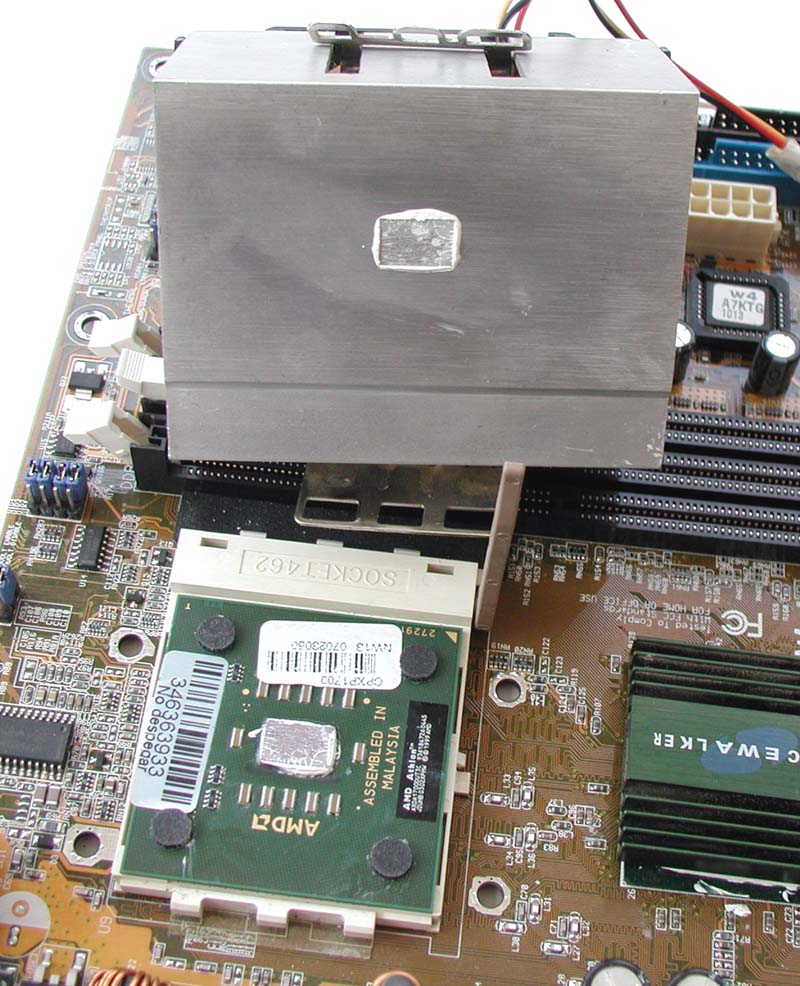

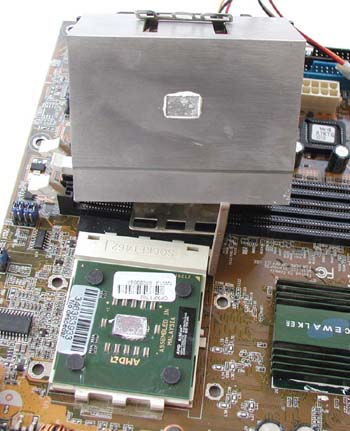

Quitarlo no es difícil, tal solo hay q hacer palanca con
un destornillador plano en el clip de metal que está sujeto a las pestañas
del socket. Una vez hecho esto quitamos el disipador (levantando la palanca)
y lo limpiamos.
- Montaje

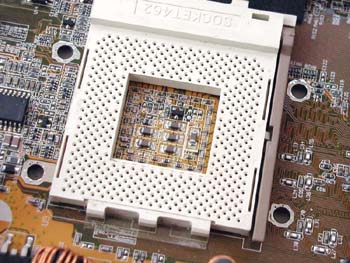

Observamos los 4 boquetes alrededor del socket donde
sujetaremos el anclaje del disipador.

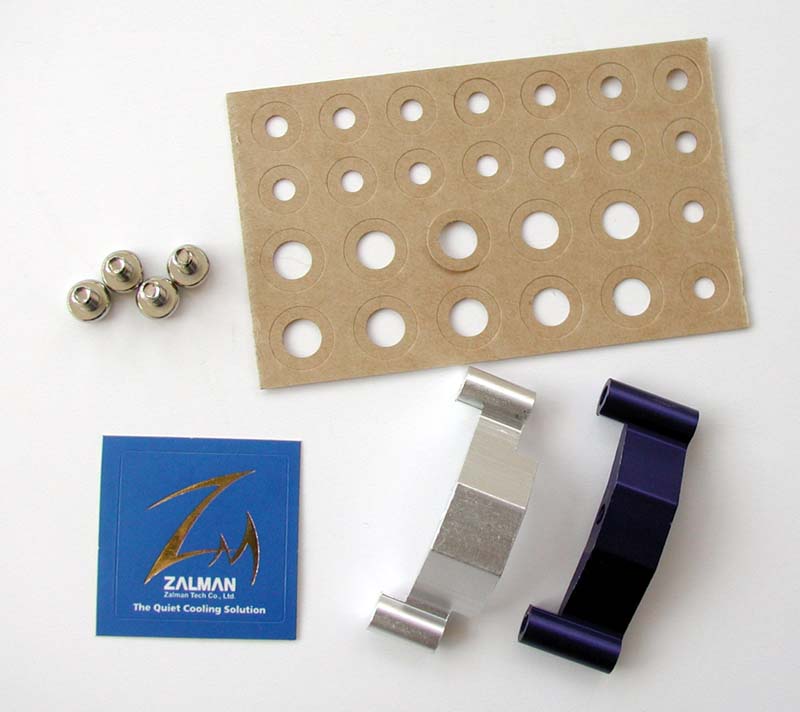

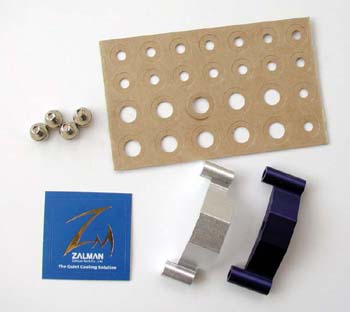

Éstos son las piezas que vamos a usar. Lo de cartón son
unas arandelas. La pegatina es opcional....

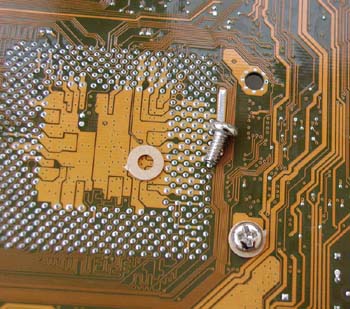

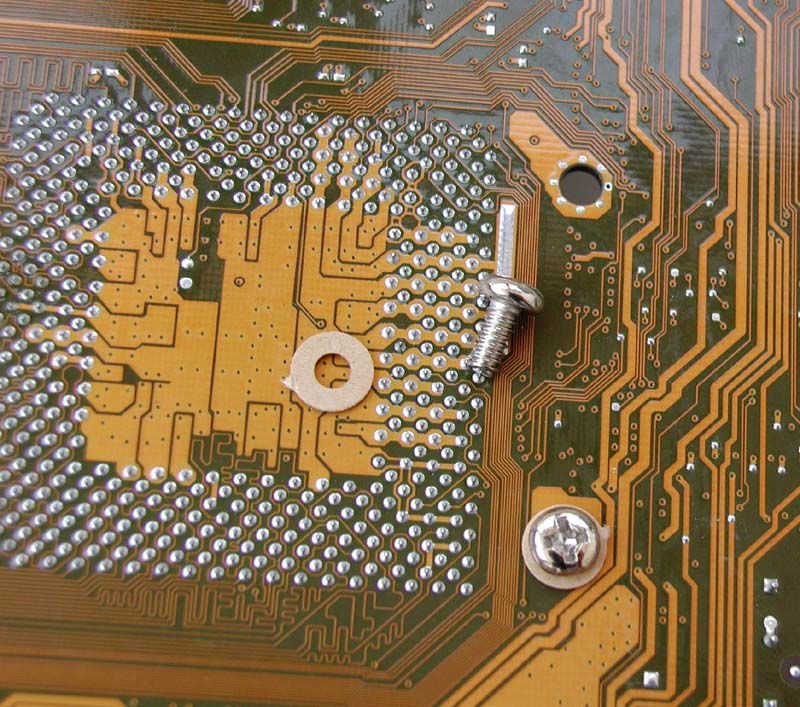

Introducimos los tornillos por la parte posterior de la
placa, poniendo en medio la arandela para proteger la placa.

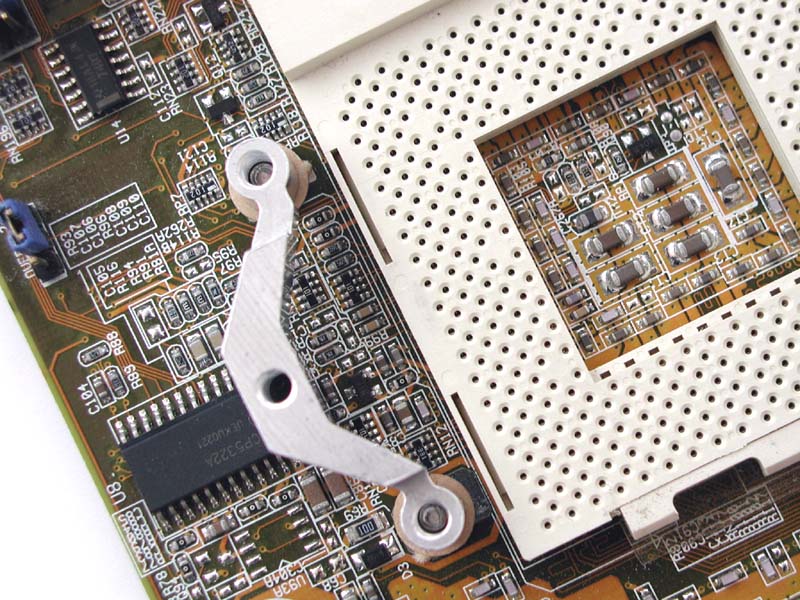

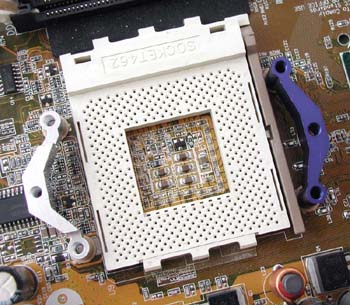

Atornillamos el primer soporte, el plateado va en el lado
donde no esta la palanca, esto es muy importante, ya que no son iguales.
Hacemos lo mismo con el soporte de aluminio azul, este en
el lado de la palanca..

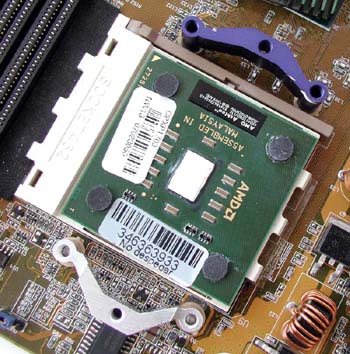

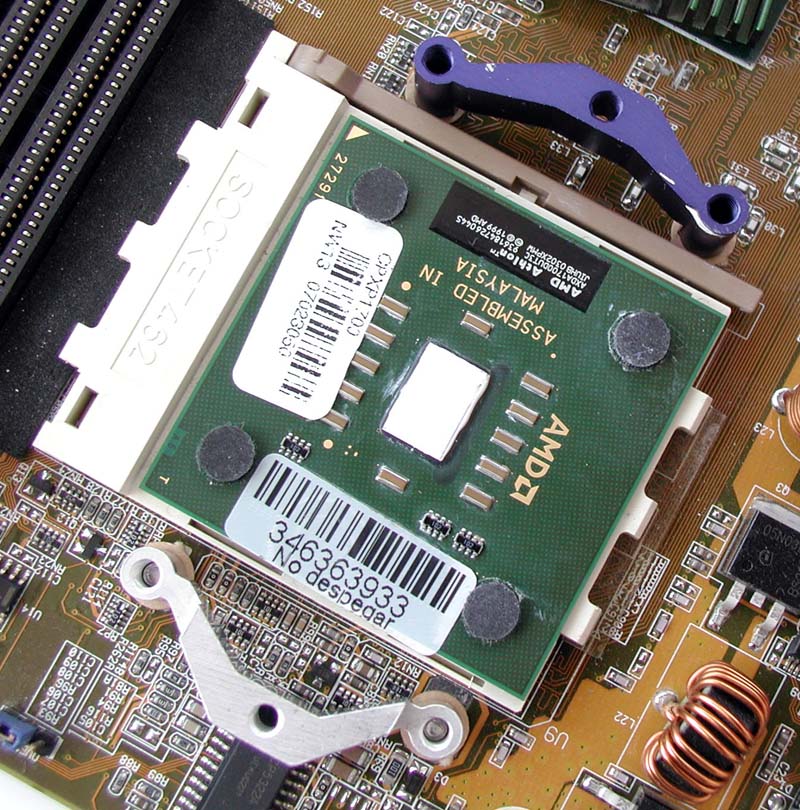

Ponemos una pequeña cantidad de silicona térmica en el
procesador y la expandimos bien. Colocamos el procesador en el socket.

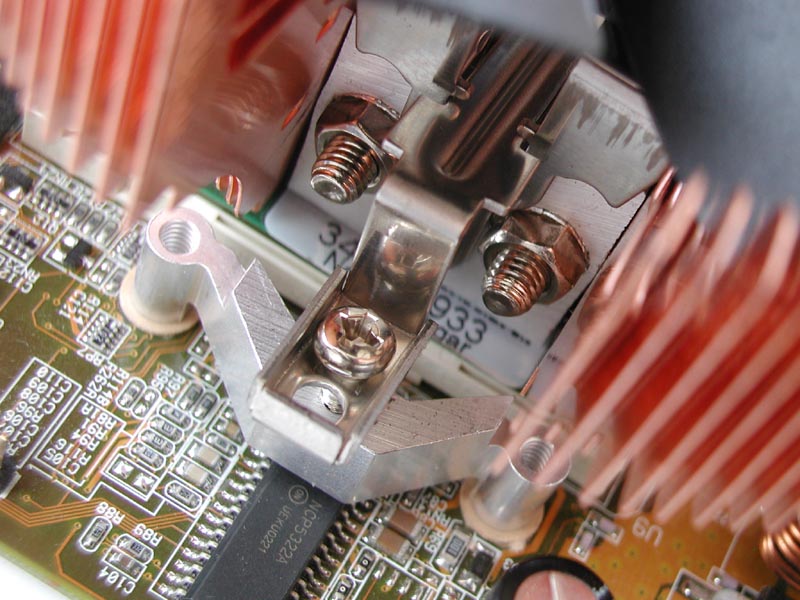

Apoyamos ahora el disipador haciendo que los orificios
interiores del clip del disipador encajen con los huecos en los soportes.
Vamos atornillando lentamente y alternando de lado.

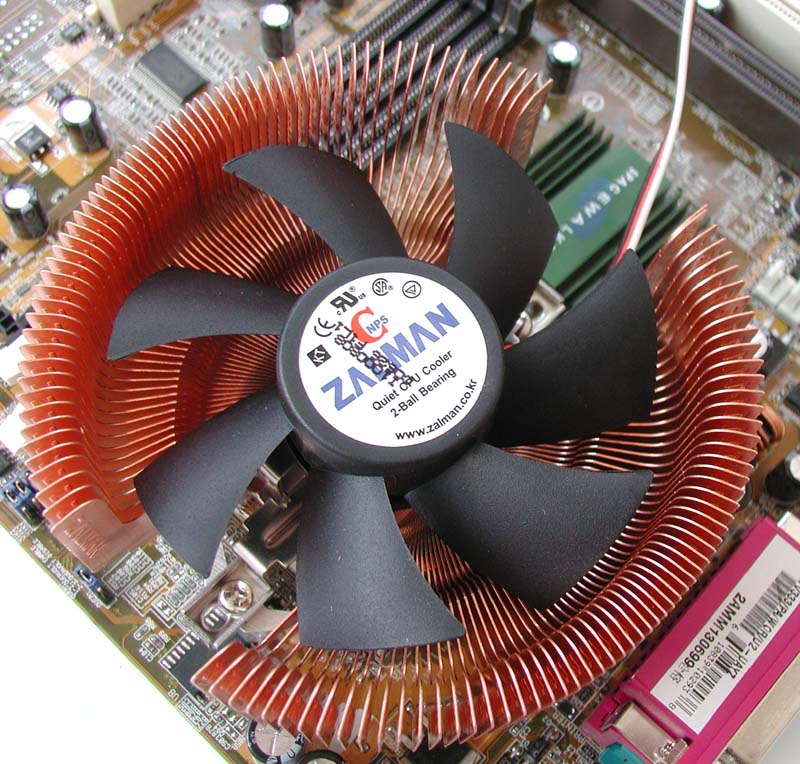

Este es el aspecto que presenta el disipador, el aspecto
es inmejorable. Cabe decir que el disipador si es simétrico, por lo que no
importa en que sentido lo pongamos.

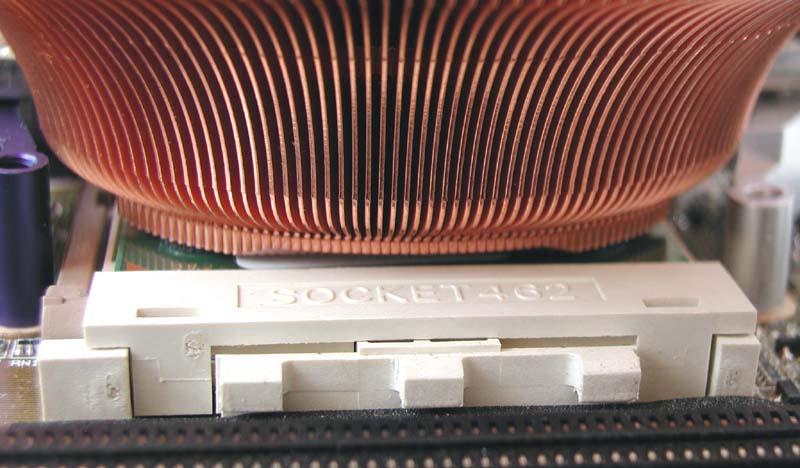

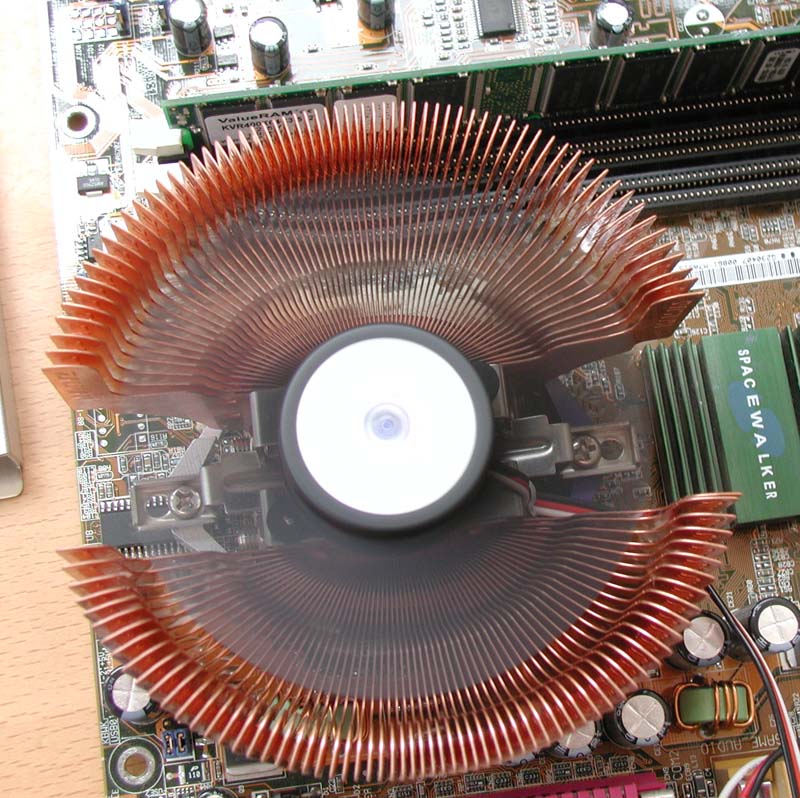

En la colocación de cualquier disipador o bloque de
refrigeración líquida es fundamental comprobar visualmente que el contacto
entre el disipador y la CPU es bueno. En la foto apreciamos que no tiene que
tocar con nada que no sea el procesador.

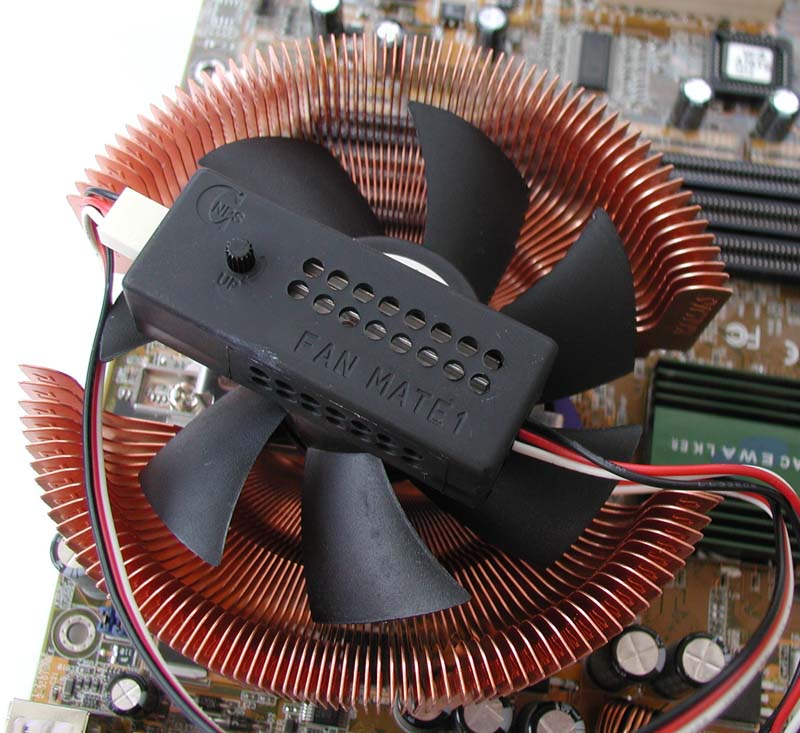

Pasamos ahora a conectar el ventilador a la corriente a
través del regulador de voltaje que viene incluido. Conectaremos el macho de
3 pines del ventilador al controlador de voltaje (fan mate); y el fan mate a
la conexión de alimentación de la placa (donde estaba anteriormente
enchufado el anterior ventilador).

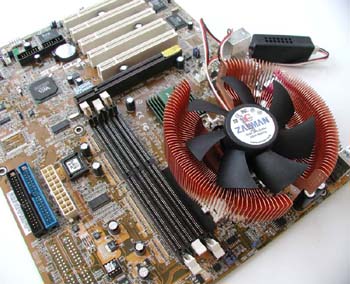

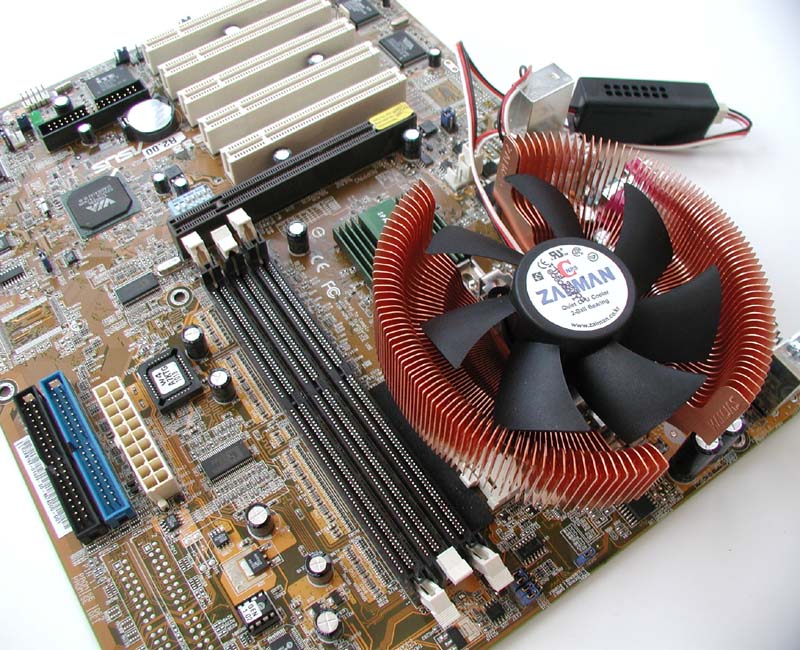

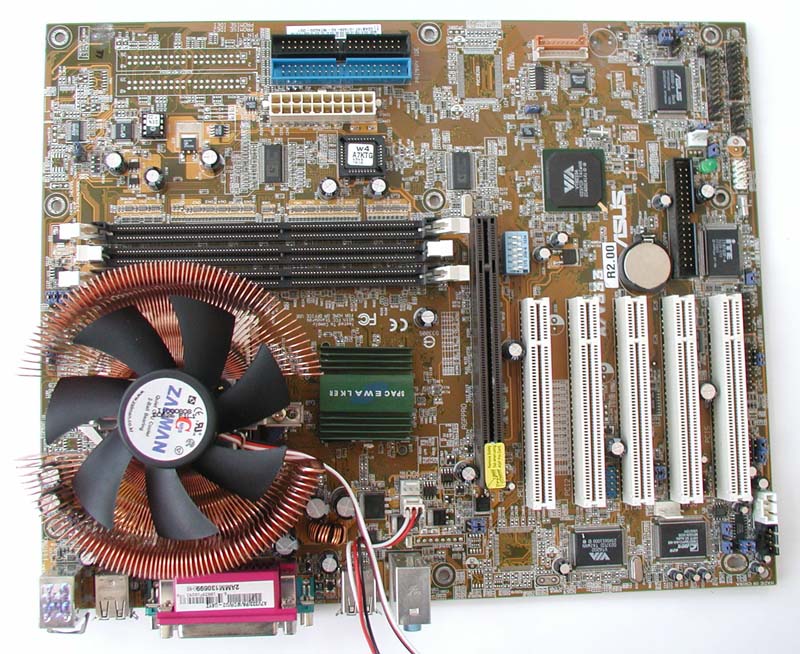

El tamaño del disipador es gigantesco, imaginaros su
capacidad de enfriamiento.
El giro es suave, casi inaudible. Zalman nos indica que el
nivel de sonoridad de este ventilador a su velocidad de giro mínima es de
20db, si bien puedo decir que el ruido que emite es similar al de un Papst
de 12db. Mucho más silencioso que un Thermaltake Smartfan a su velocidad
mínima.

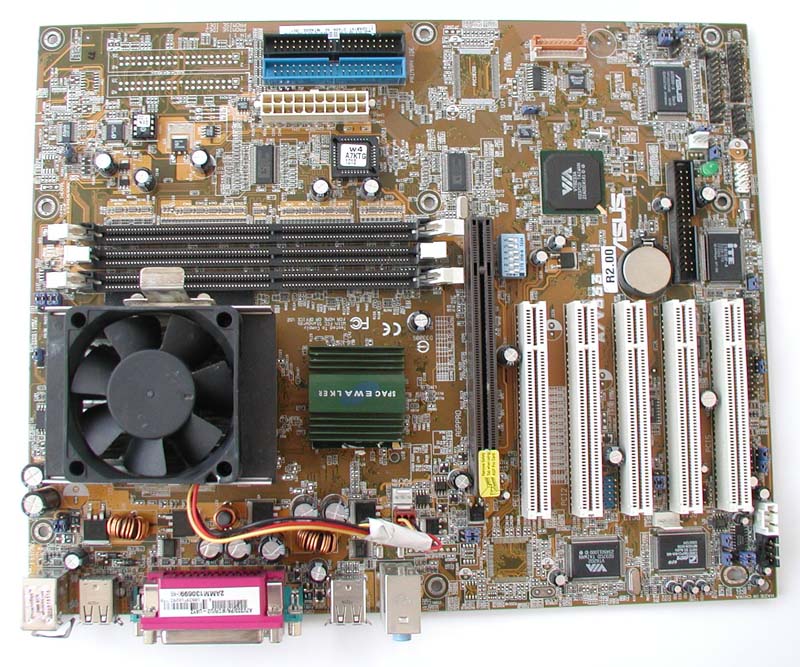

Vista de la placa con el anterior disipador.
No hay que ser un entendido en cuestiones informáticas
para darse cuenta de que este disipador es a todas luces mejor. La calidad
de sus materiales, su tamaño y su acabado son sello de su calidad.
- Breve nota de montaje para
socket 754 y 478

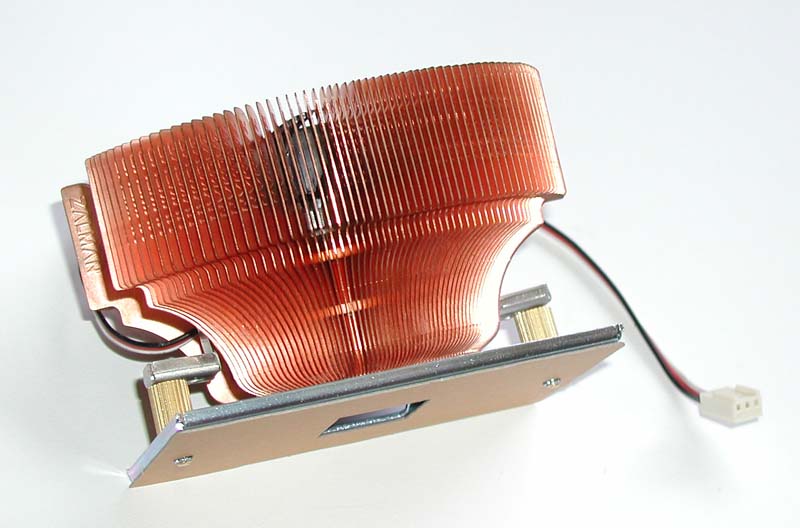

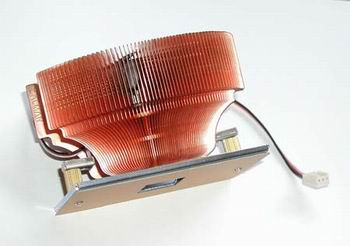

El montaje es esta plataforma es análogo al que hemos
visto con anterioridad. Debemos de colocar la placa que vemos en la foto
debajo de la placa dejando en medio el cartón para evitar contactos
eléctricos. Atornillamos manualmente los 2 soportes dorados a los tornillos
que están a ambos lados del socket y luego procedemos como con el 462.
En el caso del Pentium 4 (Socket 478), colocaremos las
piezas plateadas a ambos lados de la sujeción standard y accionaremos la
palanca del soporte para fijarlas. Una vez hecho eso atornillamos el
disipador a las piezas plateadas.
- Pruebas de temperatura:
Se tomaron 10 medidas durante una hora con la
sonda térmica Compunurse. La media resultante fue:
Tº ambiente = 29º
Duron 1200@1450mhz 64W
XP 1700+@2100mhz
86W
Idle 1350rpm
39º
44º
Full load
1350rpm
43º
49º
Idle 2400rpm
33º
40º
Full load
2400rpm
36º
44º
- Pros / Contras y conclusión:
Pros:
Contras:
- Ruido minimo.
- Ninguno
- Gran superficie de disipación.
- Compatible con 3 sockets.
- Control de RPM incluido.
- 100% Cobre
Solución de refrigeración de alta calidad y rendimiento. Una
opción realmente acertada para aquellos que buscan un sistema silencioso, de
buena calidad de refrigeración y no se atreven todavía a instalar sistemas de
refrigeración líquida.
