Disipador CPU Phanteks PH-TC14PE

5 Octubre 2011 por Quetedigo
 · Análisis / Redacción: Wolf_ / Quetedigo  · Fotos y montaje: Dobbie
 · Publicado por: Quetedigo  · Fecha: 05/10/2011

Producto cedido por Phanteks

Ir a la página de Phanteks

Después de comprobar el buen trabajo realizado por Phanteks con su primera serie de ventiladores, los , hemos tenido la oportunidad de probar su disipador estrella para CPU. El PH-TC14PE ofrece un cuidado diseño tanto funcional como estético, ya que la estructura viene pintada en varios colores acorde con el de los ventiladores, los cuales se incluyen dos unidades. Compatible con todas las plataformas Intel y AMD actuales, destaca un rendimiento simplemente perfecto, baja sonoridad y larga vida de funcionamiento, todo ello respaldado con 5 años de garantía por parte del fabricante.

Especificaciones del producto:

Fabricante Phanteks
Modelo PH-TC14PE_BL
Dimensiones del disipador (Alto x Largo x Ancho) · 134 mm x 160 mm x 140 mm (sin ventiladores)
· 159 mm x 171 mm x 140 mm (con dos ventiladores)
Peso · 970 gramos (sin ventiladores)
· 1100 gramos (con un ventilador)
· 1250 gramos (con dos ventiladores)
Compatibilidad Intel LGA1366, LGA1156, LGA1155, LGA775 // AMD AM2, AM2+, AM3
Material Heatpipes de 8 mm de diámetro y base de cobre niqueladas. Aletas de aluminio
Ventilador 2 x
Dimensiones del ventilador (Alto x Largo x Ancho) 140 mm x 140 mm x 25 mm
Velocidad, ruido y caudal máximo de aire del ventilador · Sin adaptador: 1.200 RPM ± 10% // 19 dBA // 78,1 CFM
· Adaptador Quiet: 900 RPM ± 10% // 15,2 dBA // 60,1 CFM
Vida estimada > 150.000 horas
Consumo 1,8 W
Conector 3 pines
Extras · 5 años de garantía
· Anclajes para Intel y AMD
· Manual de instalación
· Pasta térmica PH-NDC

Presentación y vista en detalle:

Ampliar Foto Disipador CPU Phanteks PH-TC14PE

Phanteks debuta en la refrigeración por aire con este espectacular disipador, la serie PH-TC14PE, disponible en varios colores, tanto el color del disipador en sí como el de los ventiladores.


Ampliar Foto Disipador CPU Phanteks PH-TC14PE

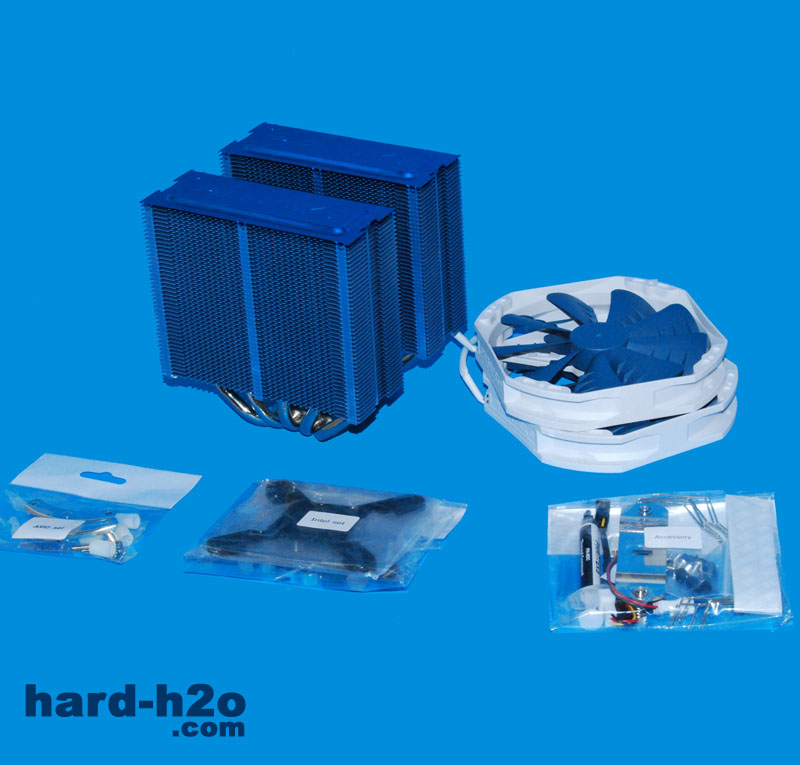

Este modelo en azul (disponible en blanco, naranja y rojo) trae todo lo necesario para montarse tanto en CPU Intel como AMD. Se incluyen dos ventiladores , blackplates para plataformas Intel y AMD, un conector Quiet Speed, gomas antivibraciones para los ventiladores, pasta térmica de la casa y un adaptador Molex en Y.


Ampliar Foto Disipador CPU Phanteks PH-TC14PE

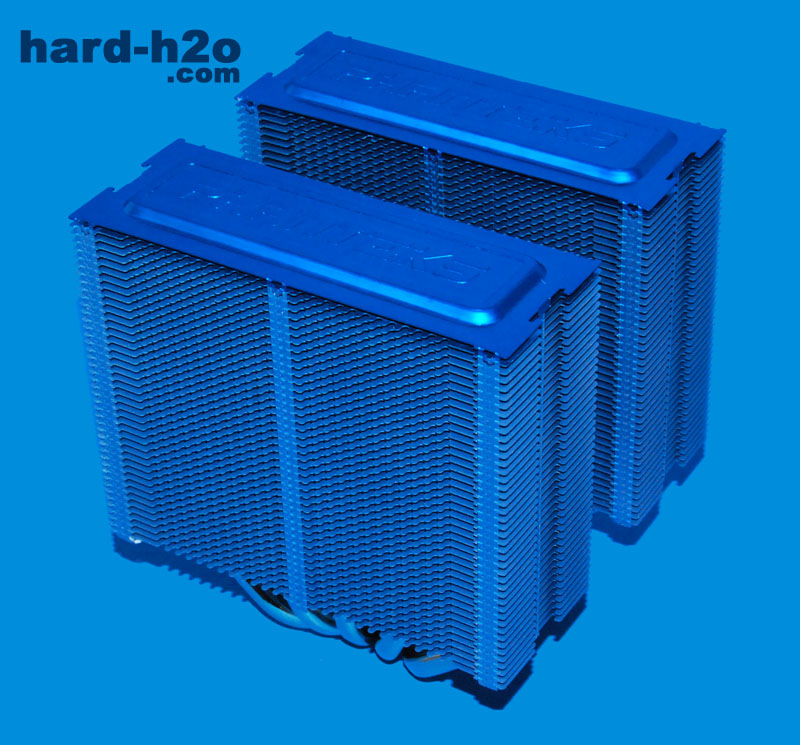

Como podemos observar, visualmente este disipador es espectacular; toda la estructura en forma de torre está pintada en color azul eléctrico; fabricada en aluminio, incorpora una capa térmica antioxidante para aumentar la conductividad térmica.


Ampliar Foto Disipador CPU Phanteks PH-TC14PE

El pulido de la base de cobre niquelado es decente, pero nada espectacular; como veremos en las pruebas, un pulido no es sinónimo de rendimiento.


Ampliar Foto Disipador CPU Phanteks PH-TC14PE

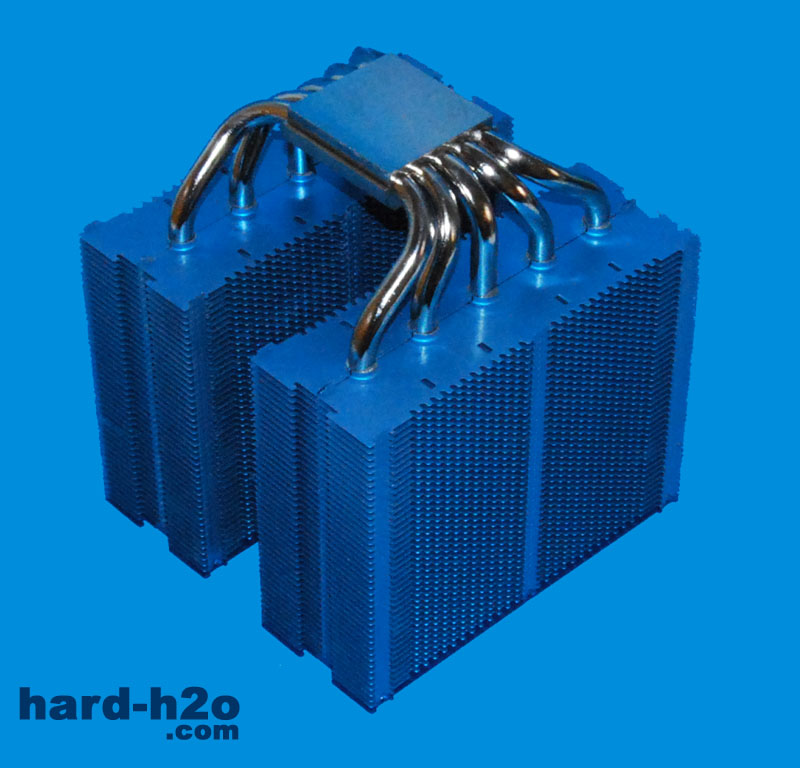

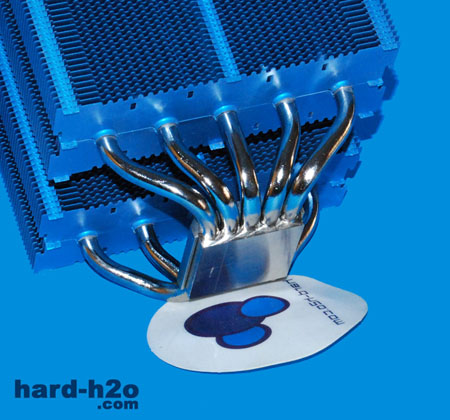

Las aletas de aluminio son atravesadas con 5 heatpipes de cobre niquelado con nada menos que 8 mm de diámetro; esto va a incidir directamente en la capacidad de refrigeración.


Ampliar Foto Disipador CPU Phanteks PH-TC14PE

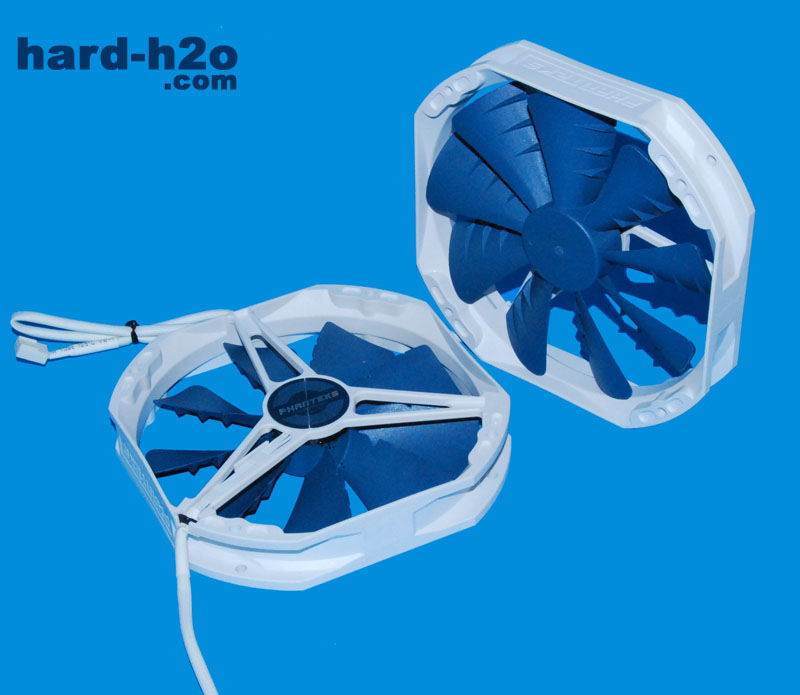

Los dos ventiladores incluidos se pueden alimentar solo con un conector 3 pines (mediante adaptador), y se incluye un adaptador (resistencia) para bajar la velocidad de dichos ventiladores.


Ampliar Foto Disipador CPU Phanteks PH-TC14PE

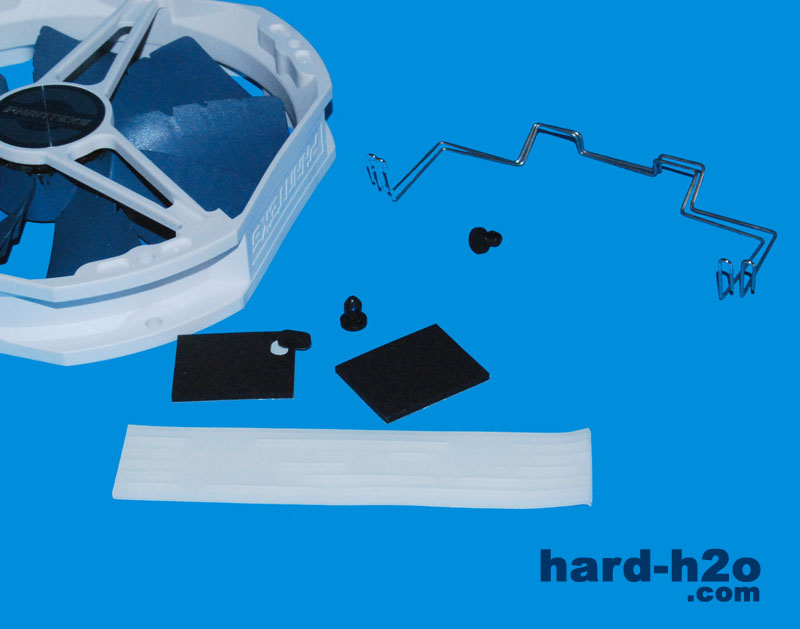

El kit incluye todo lo necesario para instalar ambos ventiladores en el disipador; se puede optar por montarlo sin ventilador o sólo con uno. Este sistema de clips está siendo bastante común en los últimos disipadores; veremos cómo es el montaje.


Ampliar Foto Disipador CPU Phanteks PH-TC14PE

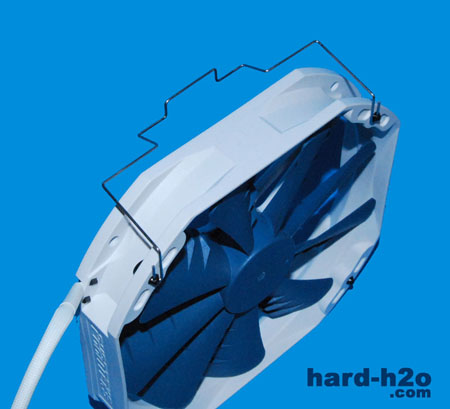

En primer lugar, colocamos las arandelas de color negro de goma en los orificios del marco del ventilador; seguidamente, colocamos los alambres de anclaje para posteriormente engancharlo al disipador.


Ir a la página de Phanteks

Vista en detalle (Cont.):

Ampliar Foto Disipador CPU Phanteks PH-TC14PE

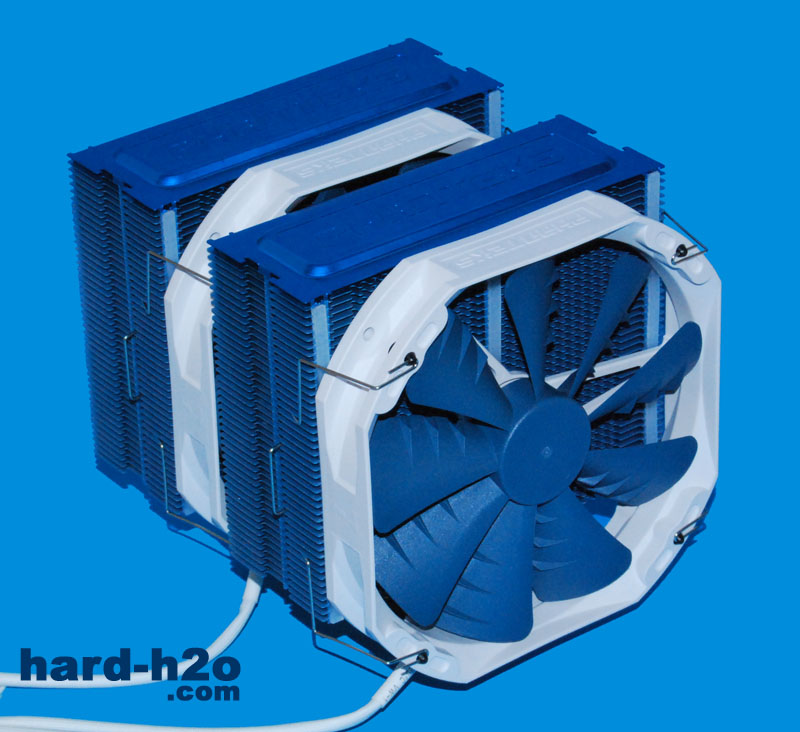

A primera vista parece fácil anclar los enganches al disipador, pero nada más lejos de la realidad, ya que el ángulo para colocar dichos alambres a las piezas de los orificios del marco hace que el montaje nos lleve varios minutos.


Ampliar Foto Disipador CPU Phanteks PH-TC14PE

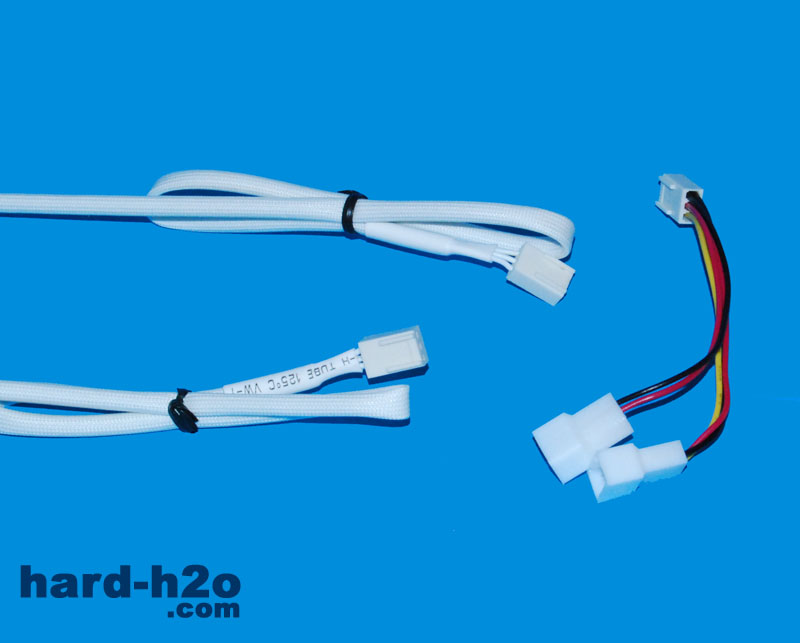

El enfundado de los ventiladores es perfecto, de color blanco con un excelente acabado; se incluye un adaptador Molex en Y para poder enchufar ambos ventiladores en un único conector.


Ampliar Foto Disipador CPU Phanteks PH-TC14PE

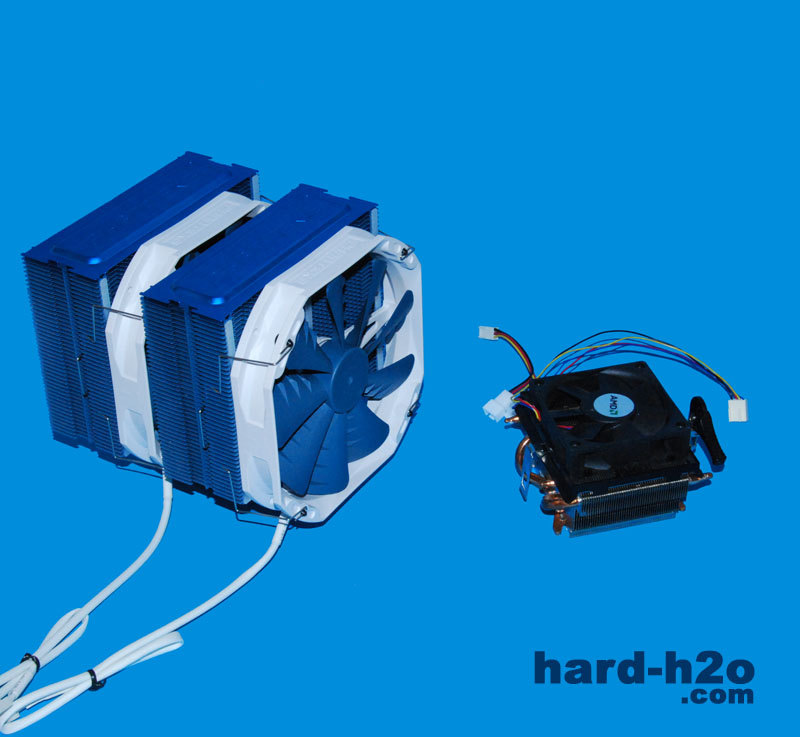

Las dimensiones, titánicas, como cualquier disipador de gama alta que se precie; veremos que este tamaño merece la pena a la hora de comparar temperaturas.


Ampliar Foto Disipador CPU Phanteks PH-TC14PE

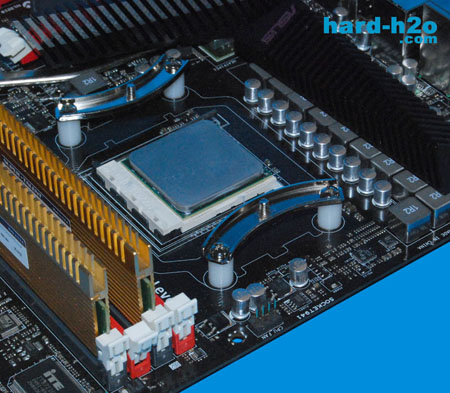

Es necesario instalar el disipador a nuestra placa sin los ventiladores, ya que no es posible anclar el disipador a la placa con ellos puestos, al menos el central. Se mantiene el backplate original, se colocan unos separadores de plástico y se atornilla al backplate unas piezas de metal que son las que aguantarán el disipador.


Ampliar Foto Disipador CPU Phanteks PH-TC14PE

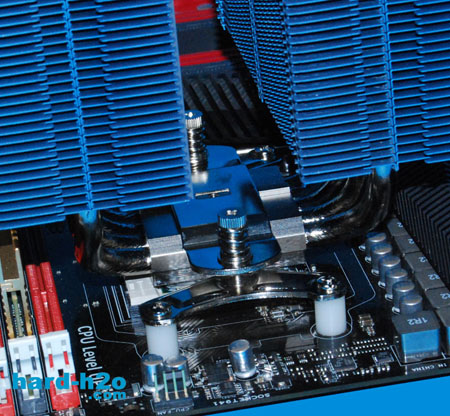

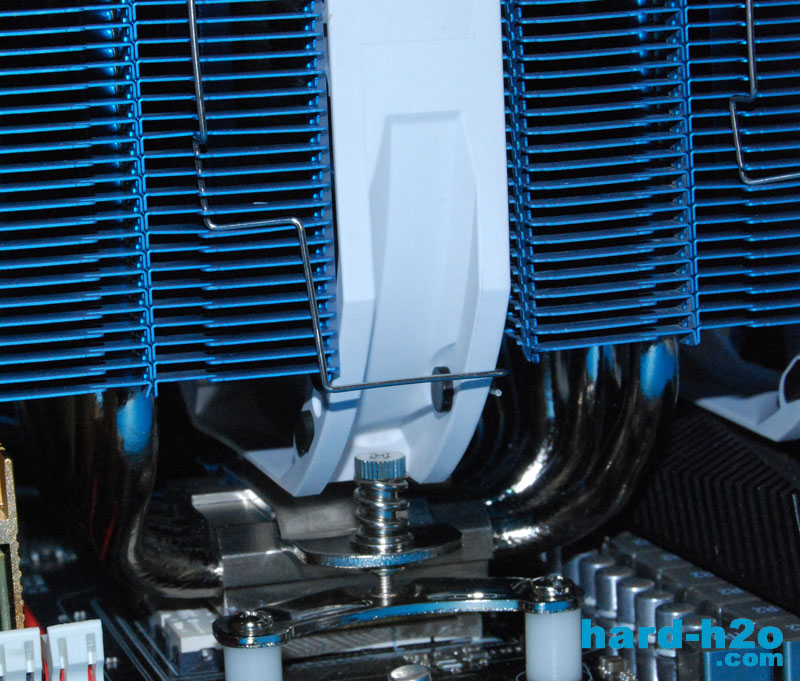

Colocamos el disipador y posteriormente, colocamos la última pieza a modo de mordaza, que va aprisionando la base del disipador mientras atornillamos a la pieza de metal primeramente colocada.


Ampliar Foto Disipador CPU Phanteks PH-TC14PE

Como observamos, es imposible instalar el disipador con el ventilador central, por lo que el montaje se complica un poco.


Ampliar Foto Disipador CPU Phanteks PH-TC14PE

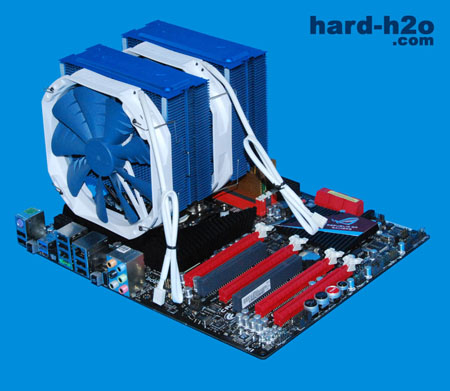

Este Phanteks permite instalar hasta tres ventilador, pero este tercero colocado a la derecha, dará con los zócalos de memoria RAM.


Equipo de pruebas:

Componente Modelo
Placa Base Asus Crosshair IV Formula RoG
Procesador AMD Phenom II X6 1090T
Memoria RAM 2x2GB Supertalent 1600 CL9
Tarjeta gráfica Nvidia Gigabyte 9600GT
Disco Duro Western Digital 500 GB SATA2 Green Series
Fuente de alimentación NOX Krypton 900 W
Caja Montaje al aire
Monitor 24" Asus V242H
Sistema operativo Windows 7 Home Premium 64 bits

Pruebas realizadas:

Hemos realizado las pruebas de temperatura al aire, manteniendo una temperatura ambiente controlada. Las lecturas de todas las temperaturas han sido tomadas con el "Core Temp"; para el calibrado, hemos añadido un offset de +8º C, comparando la temperatura real medida con sonda y con pistola láser (así se consiguen temperaturas reales todo el tiempo sin tener que estar con la sonda puesta). Entre prueba y prueba apagamos el PC para que el micro estuviera en las mismas condiciones de encendido. Durante estas pruebas hemos tenido una temperatura ambiente constante de 21º C.

Para el estado "idle" el PC se dedicó exclusivamente a tareas ofimáticas y a la navegación por Internet a la vez que se mantuvieron abiertos programas de descarga y mensajería instantánea. Para el estado "full" hemos corrido el "Prime 2004", una estancia por núcleo, estresando con "Small FTS CPU only" durante otra hora, para tener una lectura de la temperatura de este estado lo más fiel posible.

Respecto al overclocking, se subió el micro desde una velocidad de fábrica de 3,2 GHz @ 4 GHz, 250 MHz de bus, multiplicador de 16 y un vcore de 1,47 V.




Conclusión:

Nos gusta Puede mejorar
Rendimiento excelente Sistema de montaje de ventiladores complicado
Gran acabado de pintura
Posibilidad de montar hasta tres ventiladores
Pads antivibración para ventiladores

Qué podemos decir de este primer disipador de Phanteks, simplemente espectacular. Los resultados hablan por sí solos; estamos ante un disipador que planta cara a la gama más alta actualmente disponible, marcas como Thermalright, Noctua o Corsair. Otro aspecto importante es el acabado del disipador con la pintura en azul eléctrico y la posibilidad de escoger entre varios colores. Lo único a mejorar es el sistema de anclajes de los ventiladores al disipador, algo que nos ha llevado casi 20 minutos.

El Phanteks PH-TC14PE entra en la top list de la gama alta de disipador, perfecto rendimiento y un diseño y acabado simplemente geniales.

Producto Excelente
