Disipador Swiftech MCX478-V
| Análisis: | Bitter |
| Fotos y montaje: | Franzol |
| Publicado por: | Franzol |
| Fecha: | 08/07/2004 |
Producto cedido por Bacata
El aire sigue siendo el elemento más utilizado para la refrigeración de componentes en el PC y los fabricantes de disipadores intentan aprovechar al máximo esta ventilación para extraer todo el rendimiento de los procesadores. Swiftech nos presenta este disipador para socket 478 que tiene un planteamiento distinto en relación a otros disipadores convencionales. Las aletas de refrigeración pasan a ser cilindros helicoidales, además de estar colocados sobre la base con una ligera inclinación que se va haciendo más evidente a medida que nos alejamos del centro del disipador. El mcx478-V tiene su homólogo para AMD ()
Especificaciones del disipador:
| Material | Cobre para la base Aluminio para las aletas |
| Peso | 620 g |
| Socket | 478 - Pentium 4 |
| Ventiladores | 80 mm y 92 mm |
| Dimensiones | 90 x 90 x 35 |
Presentación y vista en detalle:
 |  |

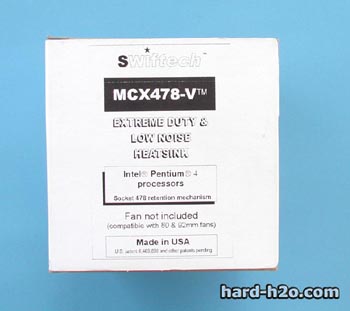

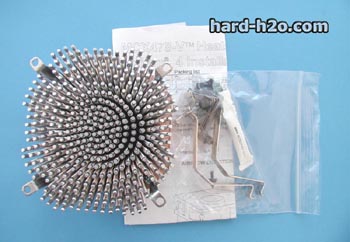

| La caja en la que se nos presenta el disipador tiene en su exterior toda la información referente al mismo marca, modelo e informaciones varias. Como bien se puede observar NO trae ventilador. | El contenido de la caja se compone del disipador, anclajes para el socket, adaptador para ventiladores de 92 mm, clips de sujeción del ventilador, pasta térmica e instrucciones de montaje, es decir, absolutamente todo lo necesario a excepción del ventilador. |
 |  |

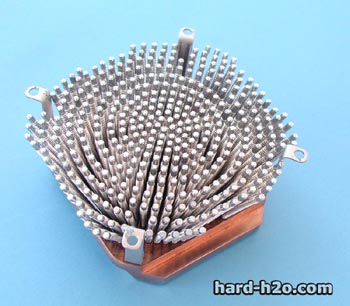

| La base del disipador viene protegida con una pieza de poliestireno expandido y montados de origen los soportes para utilizar un ventilador de 80 mm | La parte disipadora en si, esta formada por unos cilindros helicoidales, mas concretamente por 374 cilindros. |
 |  |

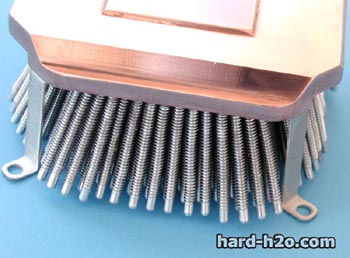

| Este disipador es impresionante, no solamente por su tamaño si no también por su diseño y acabado. | La base tiene el rebaje típico de todos los disipadores para socket 478. Este rebaje nos indica su posición a la hora de colocarlo correctamente sobre el procesador. |
 |  |

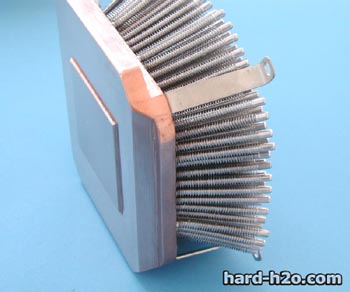

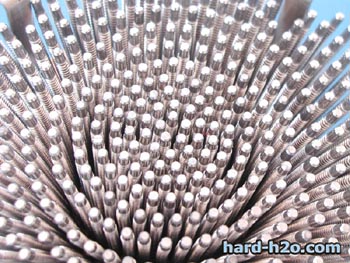

| Se puede apreciar claramente la colocación en "v" de los cilindros. A medida que nos alejamos del centro mas inclinación tienen. Las muescas de estos cilindros nos dan una mayor superficie de contacto con el aire lo que mejora ostensiblemente la refrigeración. | La base, realizada en cobre C110, esta construida utilizando una máquina de control numérico, asegurando de esta forma una máxima calidad en su acabado. |
 |  |

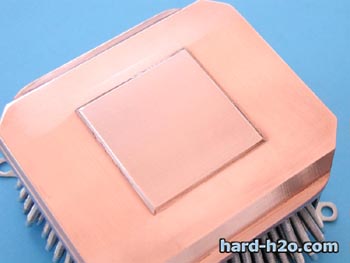

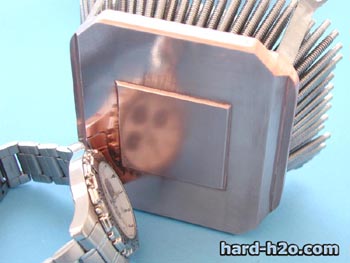

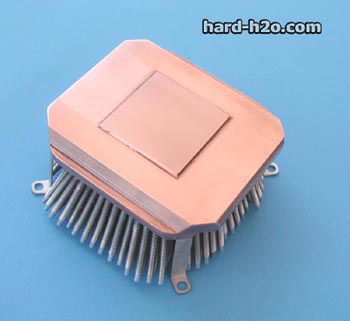

| En este caso no toda la base está al mismo nivel. Hay un saliente específico para cubrir el procesador en su totalidad. | El pulido de la base, aunque bastante bueno, no llega a tener una reflexión tipo espejo. Aunque después de ver los resultados de las pruebas, tampoco es demasiado preocupante. |
 |  |

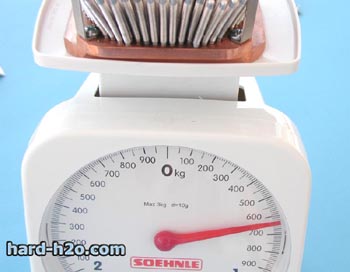

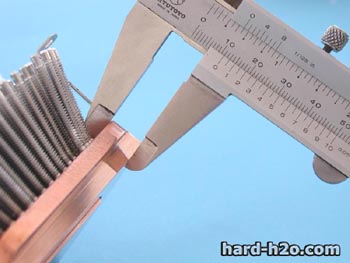

| El peso de este "pequeñin" esta en la nada despreciable cantidad de 620 gramos, una de las mayores de su categoría. | El grosor de la base de cobre se sitúa en la cifra de 11 mm. Algo más de 1 centímetro de puro cobre nos asegura una transferencia térmica excelente. |
Montaje
 |  |
| Tenemos todos los elementos necesarios para su instalación. Lo primero que debemos observar es el tamaño del ventilador a colocar. Si es de 80 mm, dejaremos el disipador tal cual, pero si queremos ubicar un ventilador de 92 mm, tendremos que cambiar las escuadras que tiene atornilladas el disipador, por las que vienen en la caja. | Una vez retirado el antiguo disipador, en primer lugar limpiaremos los posibles restos del procesador y posteriormente le aplicaremos una fina capa de pasta térmica. Procuraremos que la capa de pasta sea uniforme, utilizando una tarjeta plástica o incluso el dedo para repartir homogéneamente la pasta sobre el procesador. |
 |  |

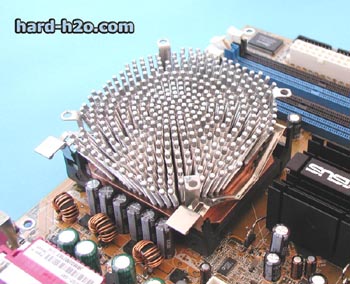

| Para su colocación, antes de fijar el disipador, hay que buscar la posición correcta del mismo. Esto viene determinado por un rebaje en la base del disipador que tiene que coincidir con la parte elevada del socket (donde esta la palabra Socket 478). | La fijación es muy sencilla utilizando los clips que trae el disipador para tal efecto. Primero lo engancharemos por la parte fija, realizando presión hasta poder enganchar la parte móvil de dicho clip. |
 |  |

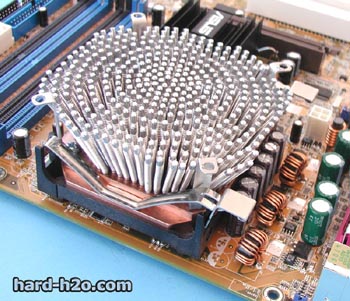

| Este es el aspecto del clip de sujeción una vez colocado correctamente. | Repetiremos la operación en el otro lado del disipador. Para comprobar que la sujeción es buena podemos intentar mover el disipador, con extrema suavidad, y ver que no se mueve de su sitio. |
 |  |

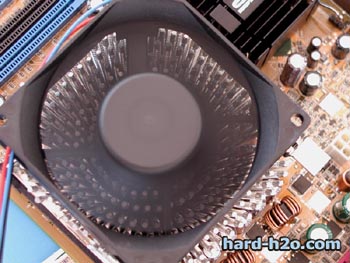

| La colocación del ventilador, también es bastante sencilla. Colocaremos el ventilador en su sito, teniendo en cuenta que el flujo de aire tiene que ser hacia el disipador (es decir, metiendo aire al disipador) y para fijarlo al disipador utilizaremos los tornillos plásticos que trae el mismo. Simplemente presionaremos hasta que la fijación quede en su sitio. | Este es el aspecto una vez colocado el ventilador y en funcionamiento. Podemos observar que si utilizamos ventiladores de 80 mm, hay parte de los cilindros de disipación que no reciben aire directamente. No hay mayor problema en condiciones normales, pero si queremos alcanzar un cierto nivel de overclock recomendamos la utilización de ventiladores de 92 mm. Actualizado 14/10/04: Test recientes demuestran que al contario de lo que parece intuitivo, los ventiladores de 80mm rinden en este disipador aún mejor de lo que lo hacen los de 92mm. |
Equipo de pruebas:
| Componente | Modelo |
| Placa Base | Asus P4 P800 |
| Procesador | P4 2.8Gh - Ver Precio en AreaPC |
| Memoria | 2x256 Kingston pc3200 ValueRam |
| Disco Duro | Maxtor Diamond Plus 160gb - Ver Precio en AreaPC |
| Tarjeta gráfica | Radeon 9200 128mb - Ver precio en AreaPC |
| Fuente de alimentación | Vantec Stealth 420W |
| Ventilador | Papst 92mm 3412 41CFM 23db |
P4 2.8Gh 1.525 vore
| | | | |
| - P4 2.8Gh 1.525 vcore | 20º | 28.0º | 33º |
| - P4 2.8@3.1 Gh 1.625 vcore | 20º | 32.0 | 40.0 |
Conclusión:
| Nos gusta | Puede mejorar |
| No es necesario desmontar la placa para su colocación. Anclaje standard. | Nada |
| Posibilidad de elegir el tamaño del ventilador | |
| Construcción sólida | |
| Inclusión de la pasta térmica |
El diseño de este disipador nos permitirá, para condiciones normales de uso, utilizar ventiladores con un nivel bajo tanto de caudal como de decibelios sin sacrificar el rendimiento del procesador. La posibilidad de utilización de ventiladores de 80 o 92 mm también nos asegura un rendimiento excepcional en condiciones de overclock. Es decir, que se puede adaptar perfectamente a nuestras necesidades sean cuales sean, sin renunciar en ningún momento a tener unos niveles de temperatura de nuestro procesador óptimos. Un diseño innovador en "v" junto con la utilización de cilindros helicoidales en la parte disipadora mejora notablemente el rendimiento del disipador, colocándose entre los grandes del mercado.
Producto cedido por Bacata
| A la venta en distribuidores Bacata | Precio aprox. |
| Disipador Swiftech MCX462-V | 48€ (IVA exc.) |
| - Autor: | Franzol - Rastlein |
| - Publicado por: | Franzol |
| - Fecha: | 09/11/2003 |
Producto cedido por Vantec
Hemos visto continuamente como la velocidad de los componentes aumenta con una velocidad increíble, pero sin duda alguna también ha aumentado el numero de dispositivos que tenemos en el PC. De la concepción clásica de "disco duro, cdrom y placa" pasamos a complejos sistemas con dvd/cdrw/cd y sistemas RAID con varios discos duros. Sin irnos a un caso extremo, el que mas o el que menos tiene 2 discos duros y 2 unidades de cd. Además las plataformas ultimas como Amd XP e Intel P4 con esas frecuencias tan elevadas necesitan una alimentación que sea estable y elevada. La fuente de alimentación es la encargada de ello, y la que vamos a analizar hoy con 420W nos tendrá asegurada una buena estabilidad..
Estas sus características:
| - Formato | ATX |
| - Potencia | 420w |
| - Ventilación | 3 ventiladores de doble sistema de rodamiento |
| - Potencia | 420 Vatios (PFC Activo) |
| - Velocidad ventiladores | 1000 ~ 2500 rpm (termorregulado o con selector) |
| - Conexiones | SATA, ATX24, ATX20, 4Pin Molex, 12vAUX |
| - Color / Material | Negro / aluminio |
| - Sonoridad | 19 - 30db |
- Vista en detalle
 |  |
| Comenzamos por la caja que contiene la fuente, nos resulta peculiar un embalaje tan bueno para algo tan común. | El conjunto incluye aparte de la fuente un convertidor del conector ATX24, 2 adaptadores para SATA, el típico cable, una serie de bridas para sujetar cables, tornillos y el manual.. |
 |  |
| Vemos como viene perfectamente protegida en un envoltorio de burbujas de aire. | Esta es la parte de abajo, donde incluye un ventilador de 80mm que extrae aire caliente de la caja.. |
 |  |
| La parte de arriba es lisa, sin nada a destacar. Comentar que el chasis entero esta hecho de aluminio, lo que mejora la refrigeración y reduce el peso. | Otro aspecto a destacar es que mide 1cm de largo mas que las fuentes normales, luego debes comprobar que tu caja no sea a la medida justa. |
 |  |
| Si nos fijamos, el desplazamiento de este extractor hace que coincida con la zona donde esta el disipador del micro. | Normalmente las fuentes no traen mas que un ventilador, y la zona de abajo con rejilla para que aspire aire caliente del micro. Con un ventilador (o 3) se mejora mucho esta ventilación.. |
 |  |
| En la parte de atrás venos la salida del ventilador, una toma de corriente, la entrada típica, el interruptor y un selector. | En la parte de delante de la fuente encontramos el tercer ventilador, todos en conjunción para mejorar la ventilación de la caja.. |
 |  |
| En un costado hallamos una pegatina con las especificaciones de la fuente, así como la carga en cada línea. | Las rejillas plateadas con el chasis negro le da un toque especial, no solo es un buen rendimiento, sino que es atractivo. |
 |  |
| Con este selector rojo cambiamos la velocidad de los ventiladores, tiene 3 posturas (auto/low/max). | Hay que destacar la salida de corriente de clavija americana, si queremos conectar algo debemos usar un adaptador como este.. |
 |
Este "mazacote" de cables nos asegurará alimentación en cualquier punto de la caja y a todos los componentes. |
 |  |
| La fuente incluye 10 conectores molex de 4 pines grandes y 2 de disquetera... | ..aparte del auxiliar y el +12V que usan todas las placas de p4... |
 |  |
| ..y el conector ATX, en este caso es mas grande de lo normal, esto es para usarlo si quieres en un servidor, que usa este conector. | Si no quieres usar ese, y lo vas a poner en una placa corriente, usamos este adaptador.. |
- Montaje:
 |  |
| La instalación no tiene ningún misterio, desmontamos la anterior y atornillamos esta, encaja perfectamente. | Enchufamos el conector ATX a la placa. |
 |  |
| Y luego los conectores molex normales a cada dispositivo. | Finalmente alimentamos la fuente con el cable de 220v y al enchufe de casa. |
 |  |
| Así es como queda una vez instalada, el color negro queda genial dentro de la caja. | Otra vista de la fuente ya montada. |
 |  |
| La pegatina queda en el lado visible por si queremos consultar las características. | El acabado de la pintura negra es muy bueno, y no desentona con el resto de la caja, aunque sea de otro color. |
 |  |
| Incluso hace juego con la caja aun siendo la parte de atrás de otro color. | Una vez en funcionamiento seleccionamos una velocidad de los ventiladores, la diferencia acústica es notable. |
 |  |
| Un detalle que nos ha gustado mucho es que la salida de 220v trasera esta conmutada con la fuente, de modo que solo hay corriente al encenderse todo el pc. | Sin duda resulta ideal para conectar la bomba de agua, con lo que nos ahorramos relés y otros inventos. |
 |  |
| Probando las tensiones mientras el pc esta encendido observamos que los voltajes están muy cercanos a la exactitud. | La diferencia de situación en carga de fuente a vacía no resultaba apreciable, se comporta excelentemente. |
- Conclusión:
| Nos gusta: | Puede mejorar: |
| - Gran acabado y diseño | - El adaptador ATX24 es engorroso |
| - Buenos voltajes en cualquier situación (PFC Activo) | - Longitud de cables en cajas pequeñas |
| - Cantidad y diversidad de conectores | - Podrían venir enfundados todos los conectores |
| - Longitud de los cables para cajas grandes | |
| - Los 3 ventiladores aseguran buena ventilación | |
| - Conector trasero de 220v conmutado |
Una excelente opción si queremos cambiar nuestra standard-atx-300W que suelen llevar las cajas, de dudosa calidad. Con una fuente de gama alta como esta aseguramos la estabilidad en el sistema sobre todo al hacer overclock. La cantidad de conectores nos permite alimentar multitud de dispositivos y los ventiladores ayudan a la correcta refrigeración de la fuente y de la caja. La sonoridad varía entre 10db y 30db, un ruido aceptable.
Franzol // Rastlein
