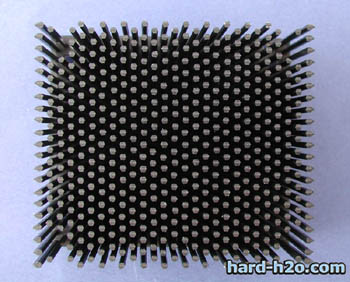

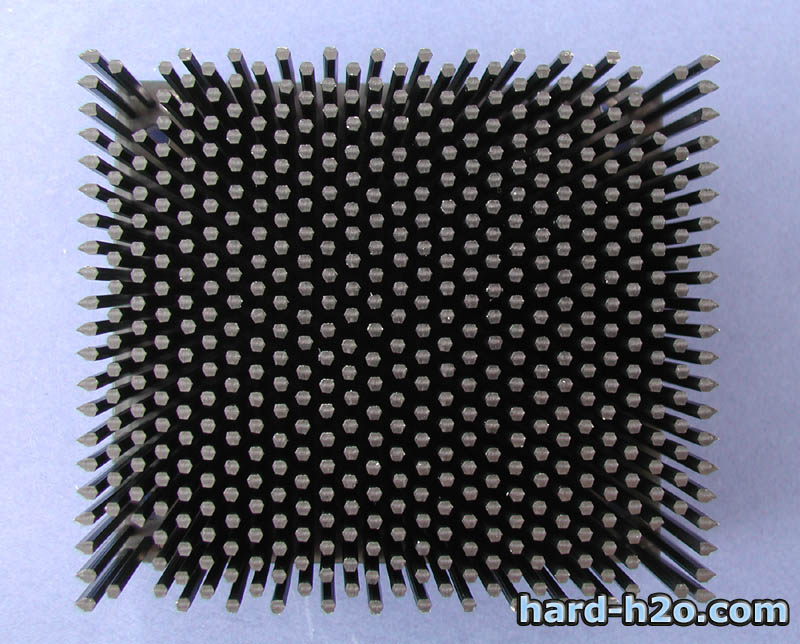

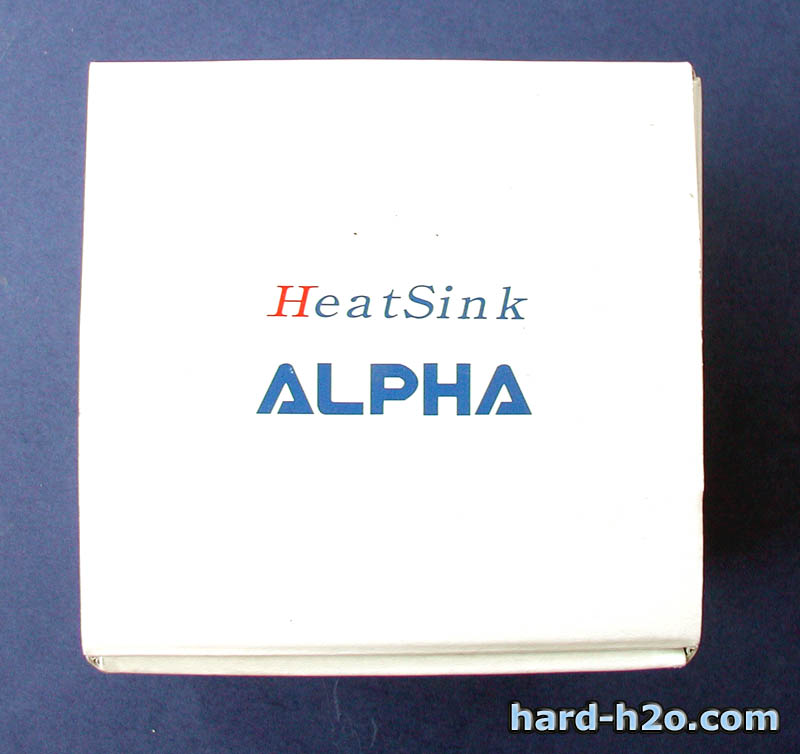

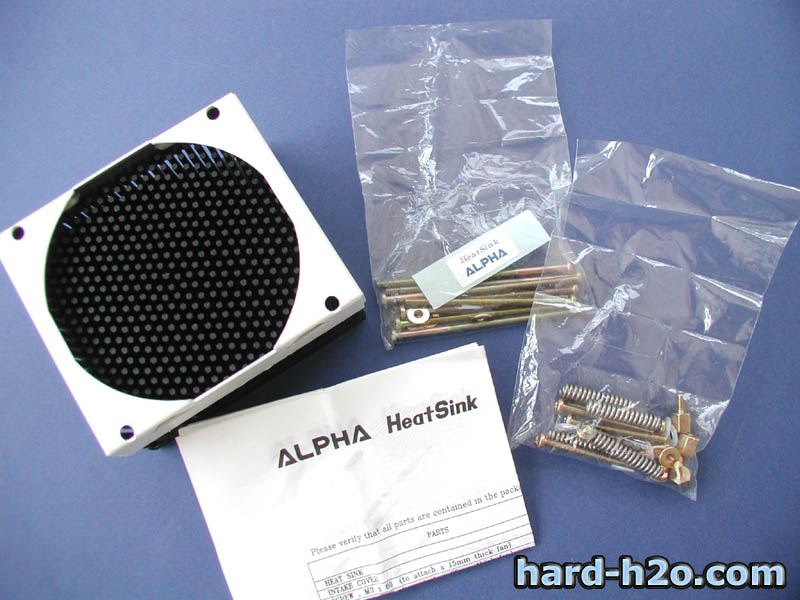

El disipador viene en una caja de cartón, se echa de menos poder leer las especificaciones o el modelo sin tener que abrirlo.

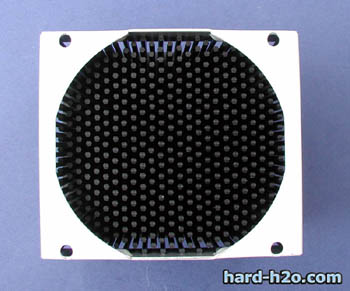

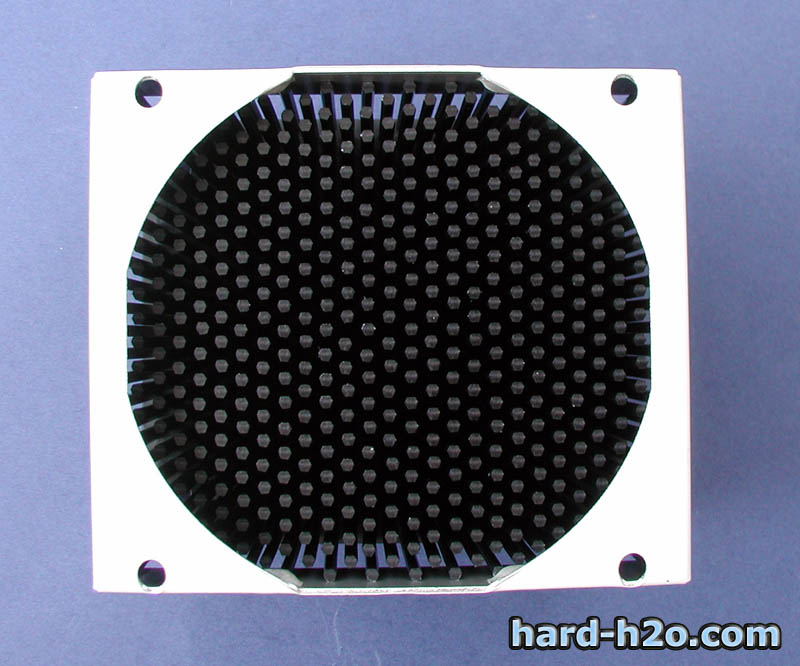

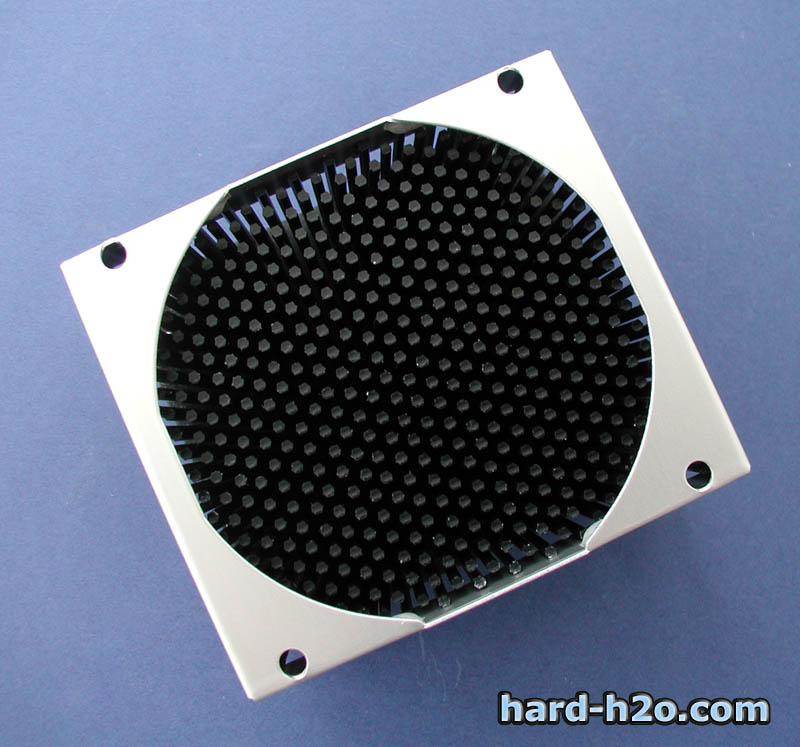

La pieza blanca es el soporte para el ventilador y está fabricada igualmente en aluminio anodizado.

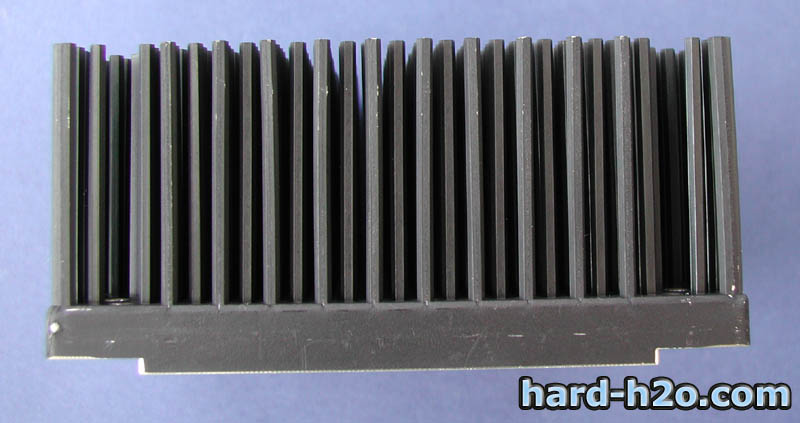

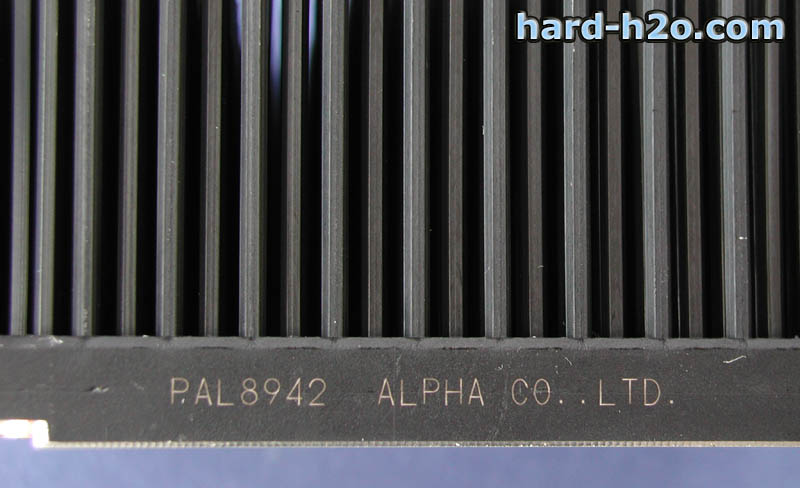

El el lateral del disipador encontramos impreso el número de modelo y la marca.

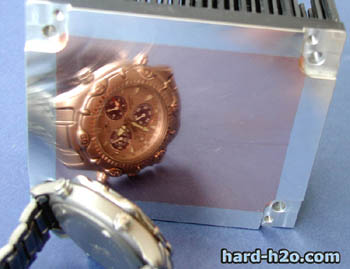

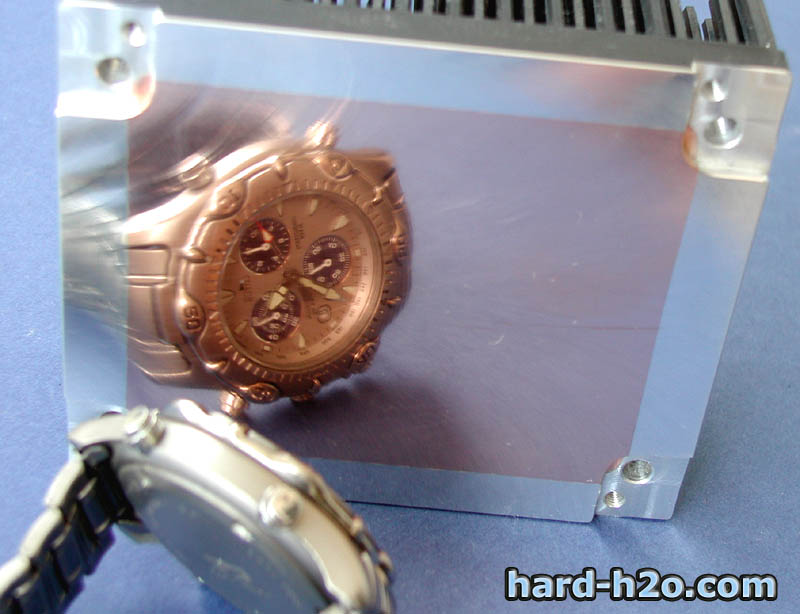

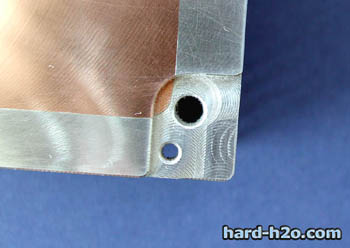

El pulido de la base es realmente bueno, solo quedan unas leves marcas del proceso. La base de cobre está perfectamente integrada en el cuerpo del disipador. No hay pegatina protectora como es habitual, así que nos volváis locos buscándola.

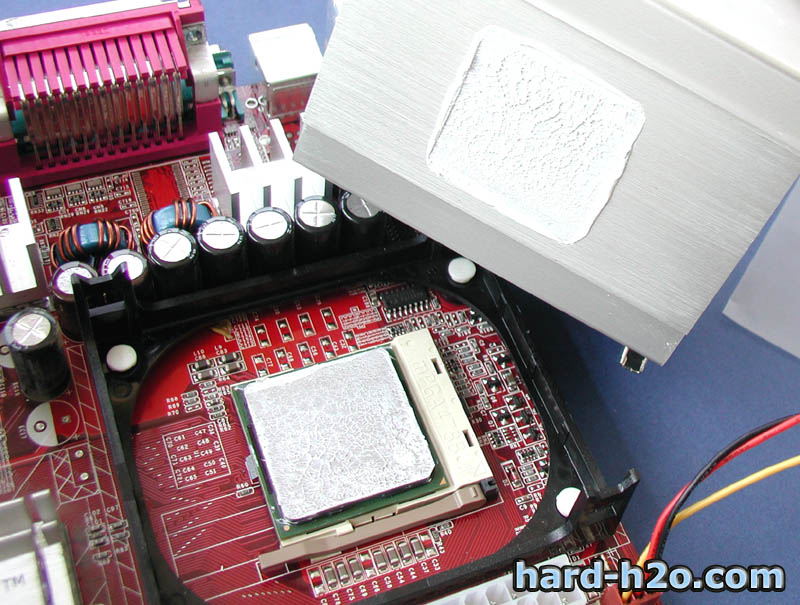

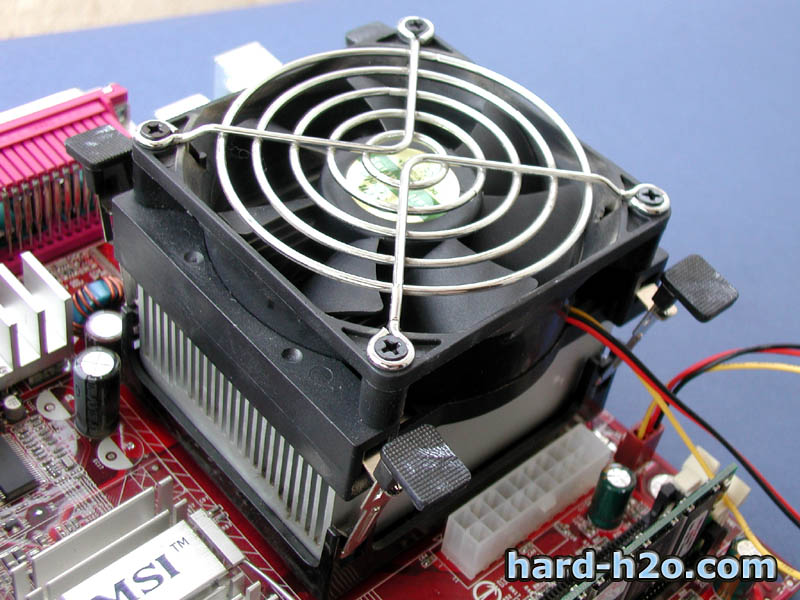

Como siempre el primer paso del montaje es quitar el disipador actual, presionando las pestañas del soporte.

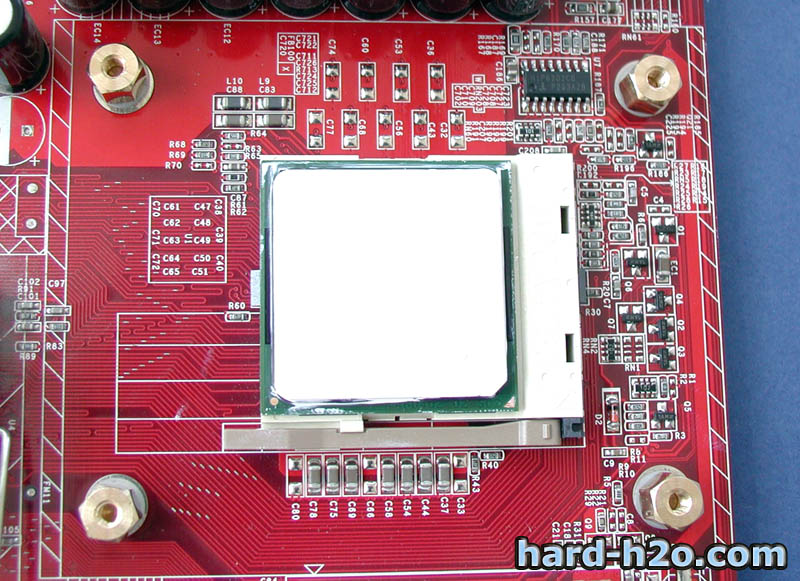

Limpiaremos ahora los restos de silicona y quitaremos el procesador de su zócalo para no dañarlo mientras que quitamos el soporte.

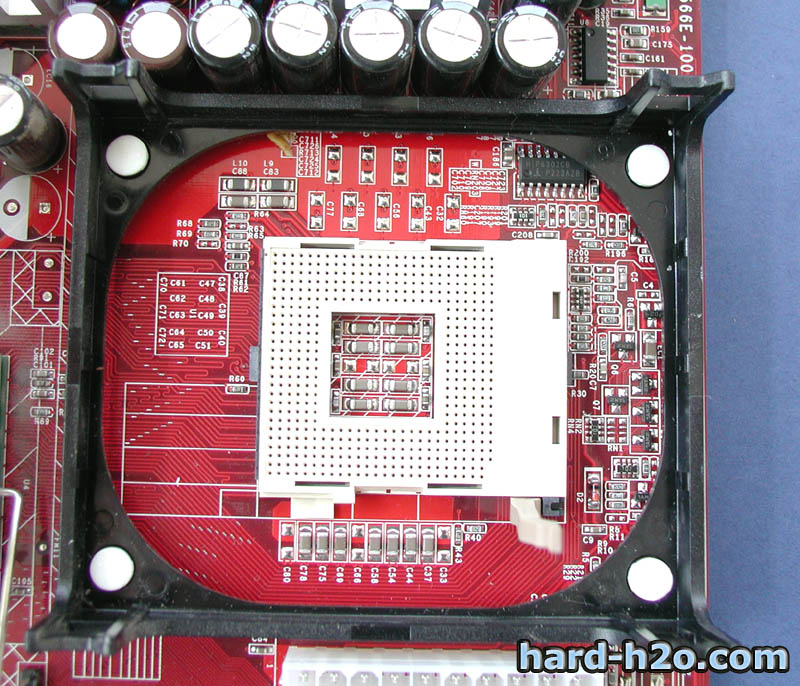

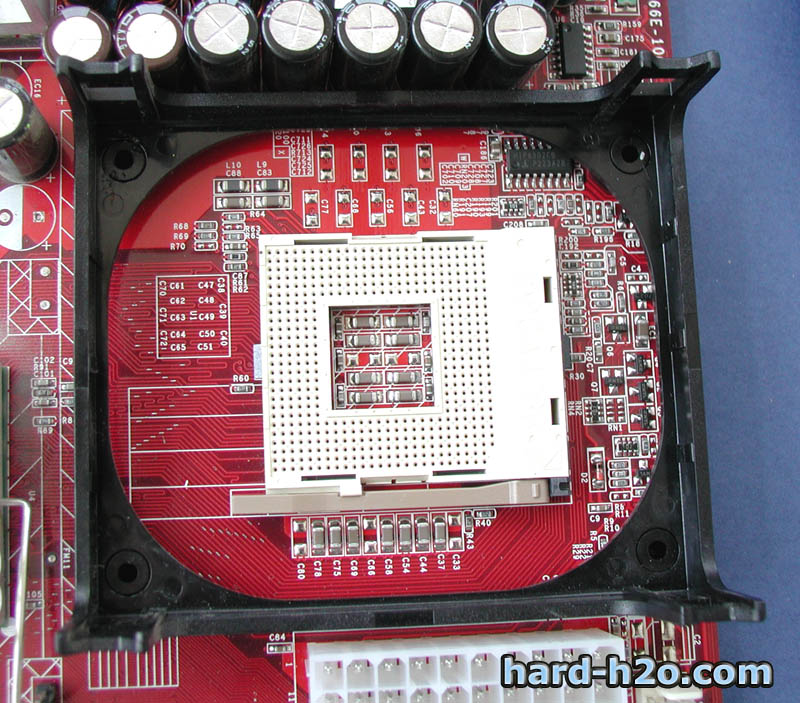

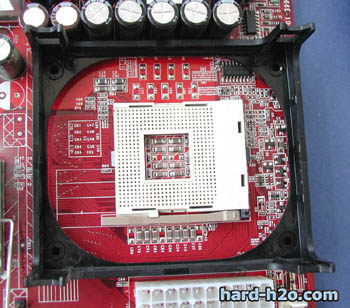

El soporte donde se enganchaba el anterior disipador es la pieza de plástico negro.

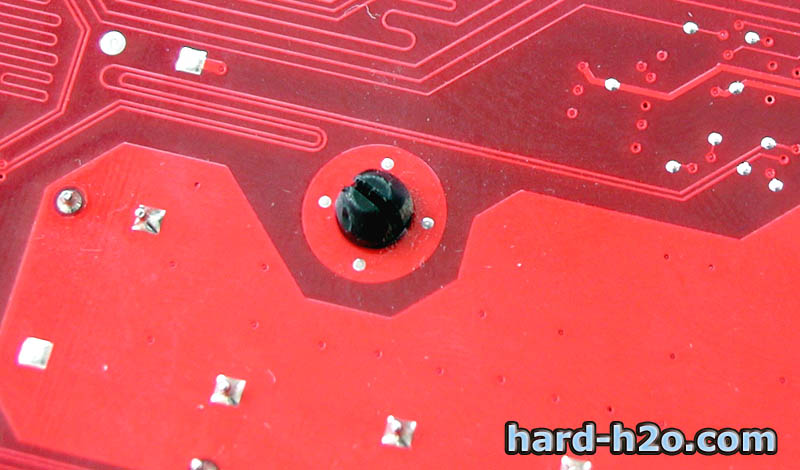

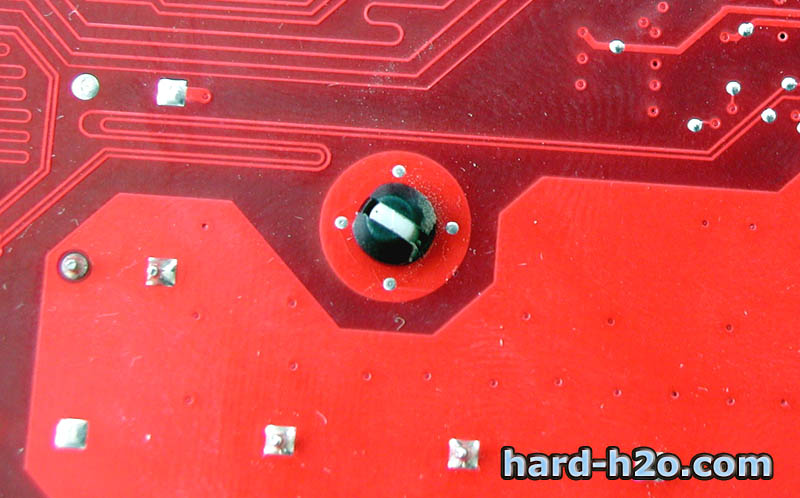

Al darle la vuelta vemos que el soporte de plástico se sujeta a la placa con una pestaña, y una pieza de plástico blanco impide que la cerremos.

Quitamos los "tornillos" de blancos que había anteriormente en las esquinas del soporte.

Ahora podemos apretar la pestaña con unas pinzas para que se cierre y se meta hacia dentro.

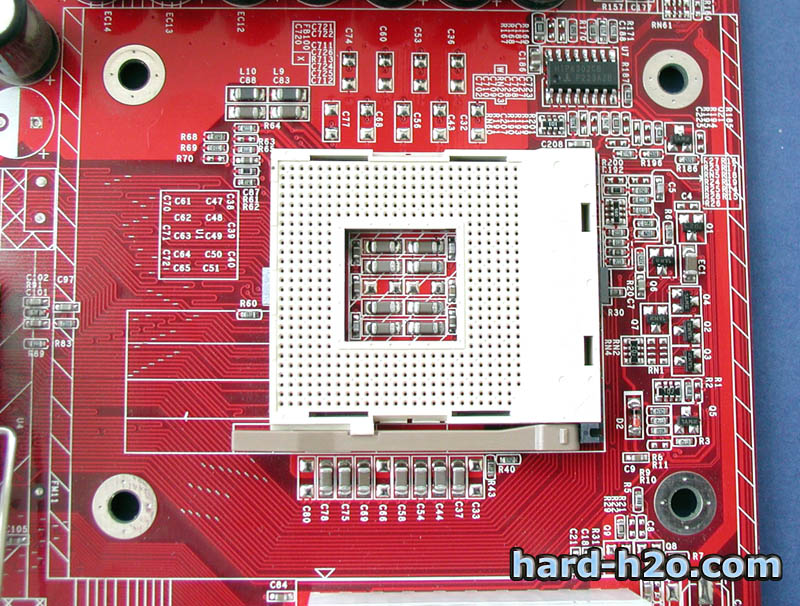

Ya podemos ver los 4 agujeros donde sujetaremos el disipador.

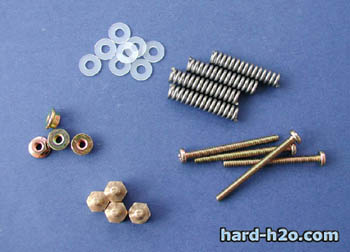

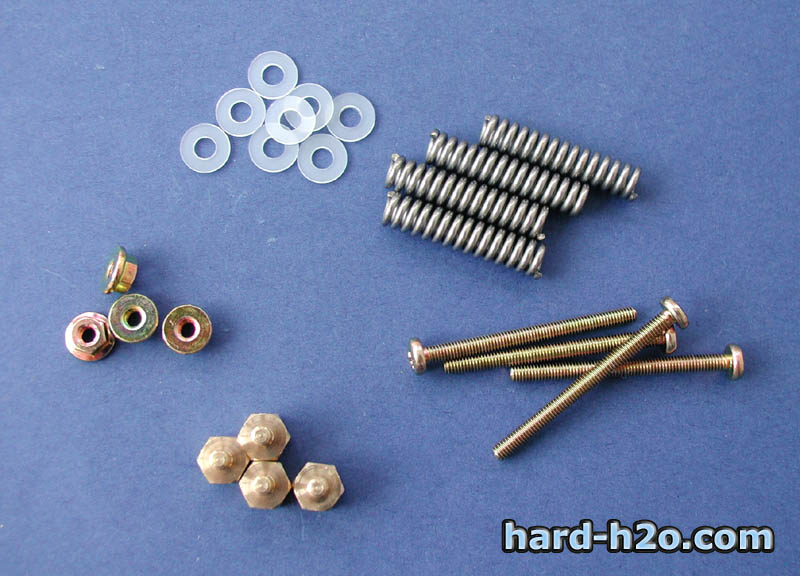

Estas son las piezas necesarias para sujetar el dispador a la placa.

En primer lugar pondremos las cuatro piezas q son "macho y hembra", en la cara visible de la placa, poniendo en medio una arandela de plástico.

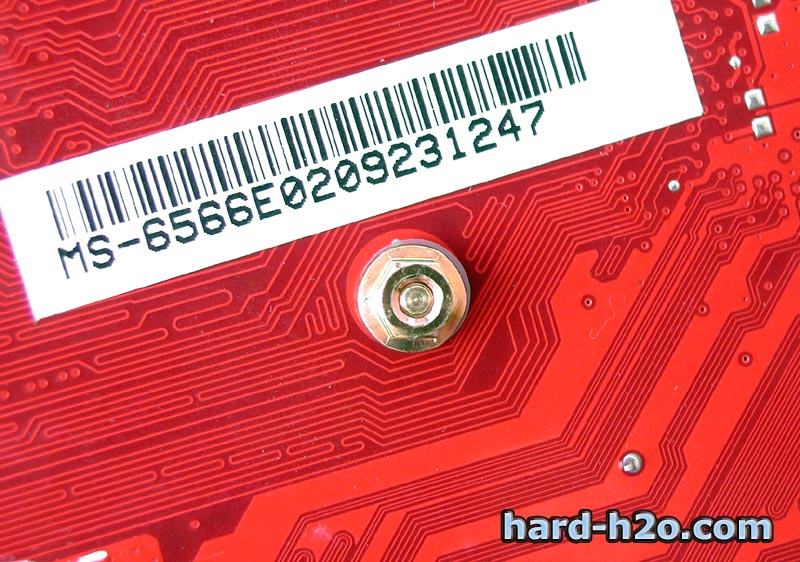

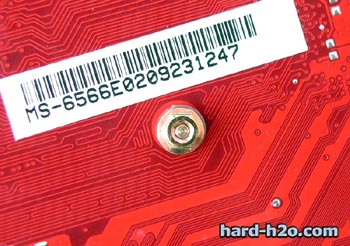

En la parte trasera sujetaremos las piezas que sobresalen con los cierres, poniendo también una arandela de plástico en medio. Pondremos una fina capa de pasta térmica en el procesador.

Ahora colocamos los tornillos y los muelles en el disipador.

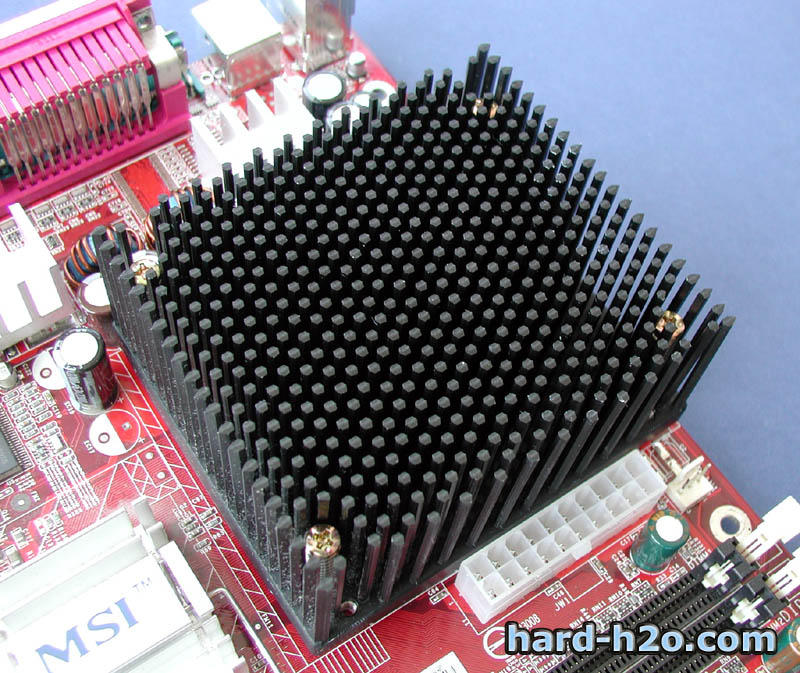

Y lo colocamos de tal modo que los tornillos encajen con las piezas de soporte. Iremos atornillando poco a poco, moviéndonos de un tornillo al opuesto y de un lado a otro con el objetivo de no hacer una presión excesiva sobre un solo lado.

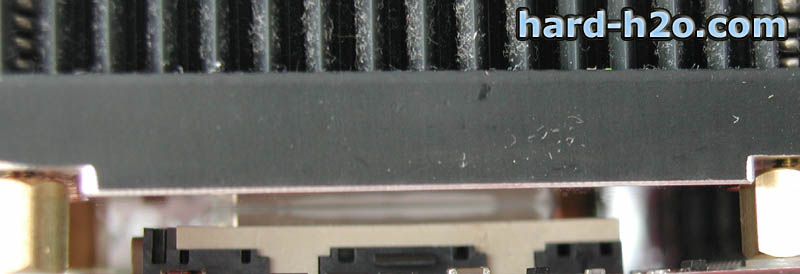

Como siempre comprobaremos que el contacto entre la base del disipador y el procesador es bueno.

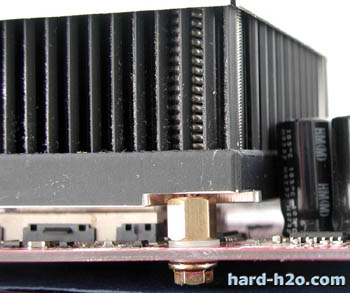

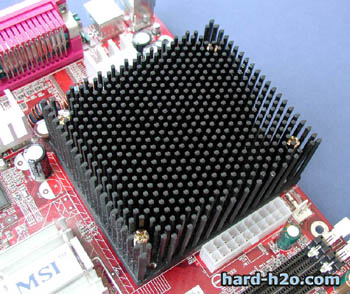

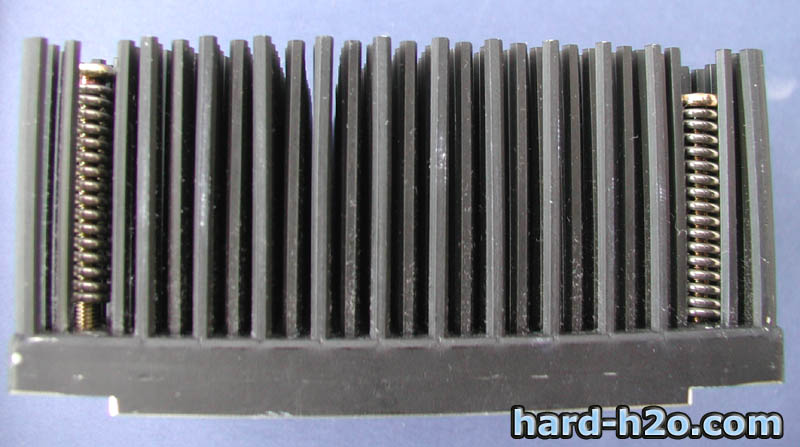

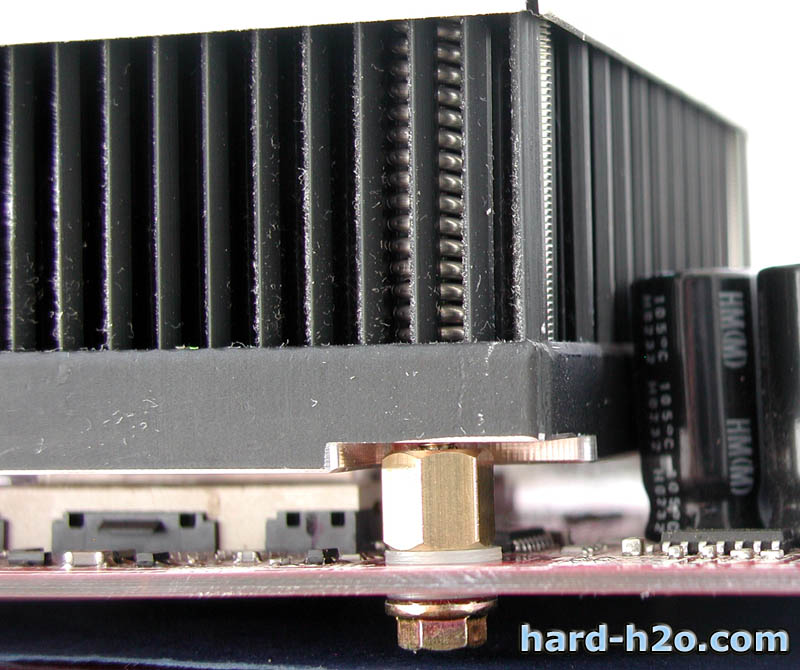

Así es como queda el montaje de la tornillería.

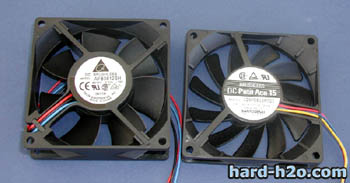

Si hemos adquirido el disipador en conjunto con un ventilador, podemos tener el modelos M81 (Delta) o el M82 ( Sanyo Denki).

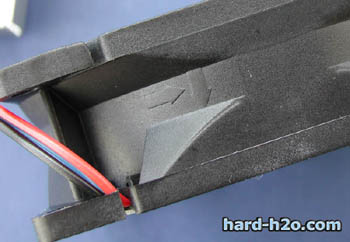

Para un mejor rendimiento de este disipador deberemos de hacer que el aire se mueva en dirección opuesta a la base, extrayendo el aire caliente del disipador.

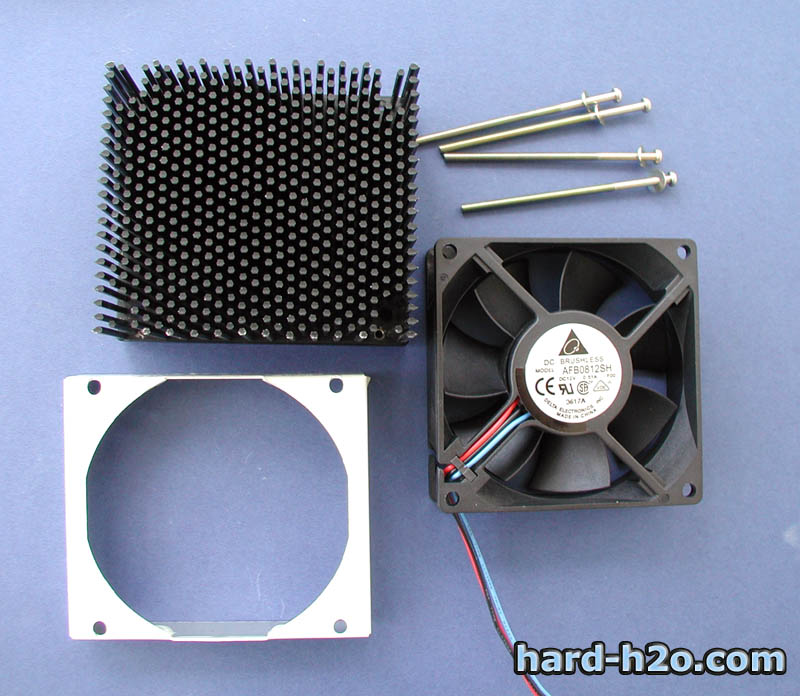

Éstos son los tornillos que usaremos para sujetar el ventilador al disipador, hay 2 juegos distintos, en función de la altura del ventilador que pongamos

Para que el montaje del ventilador se vea más claramente lo haremos con el disipador fuera de la placa. Es fundamental que antes de colocar el ventilador, el disipador este ya puesto en la base.

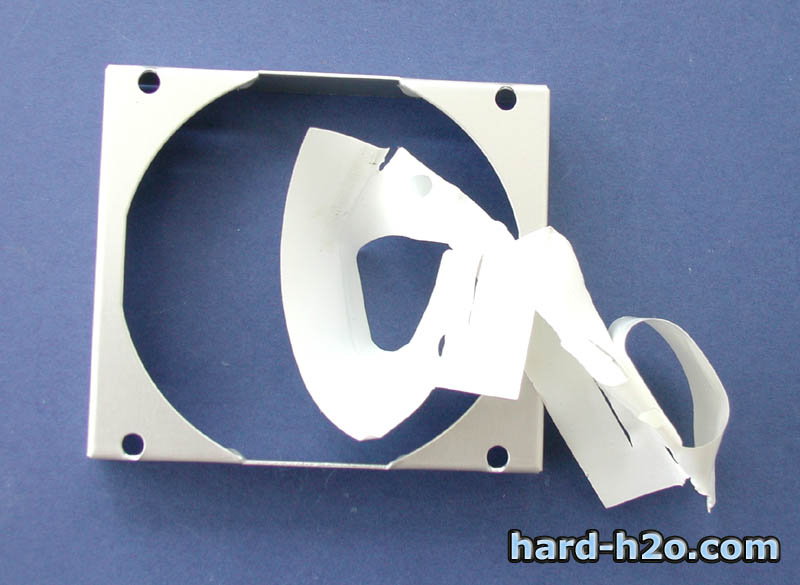

El soporte para el ventilador tiene un protector blanco que quitaremos para mejorar su estética.

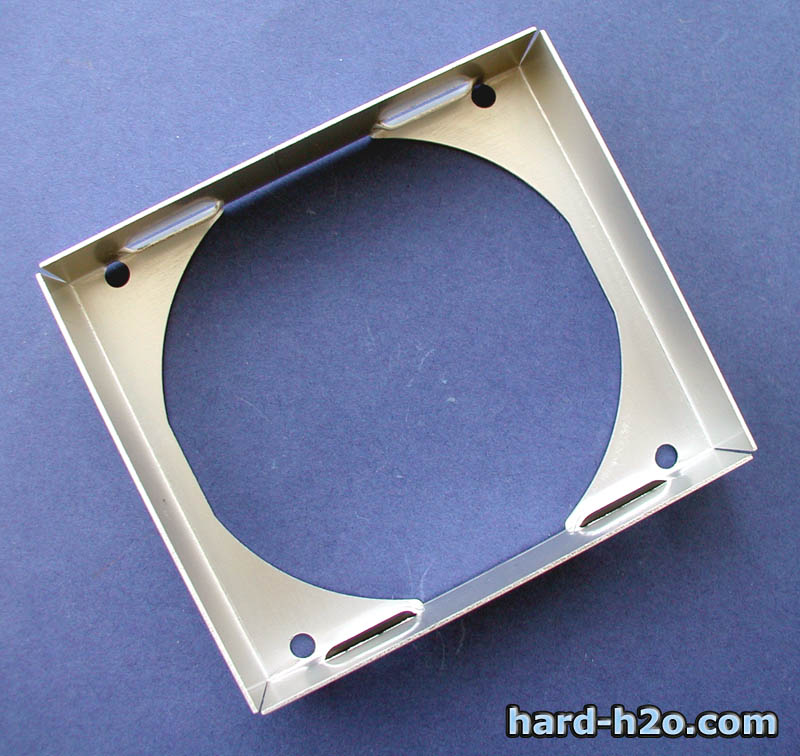

El soporte esta hecho de aluminio anodizado en un color plateado claro.

El tornillo tiene la cabeza en el ventilador, pasa por el soporte y luego se sujeta a la base del disipador.

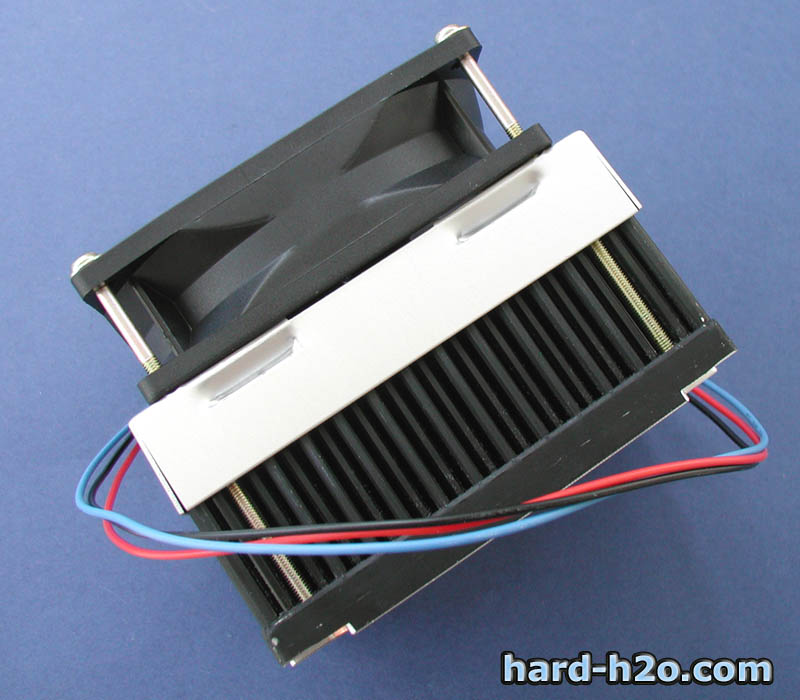

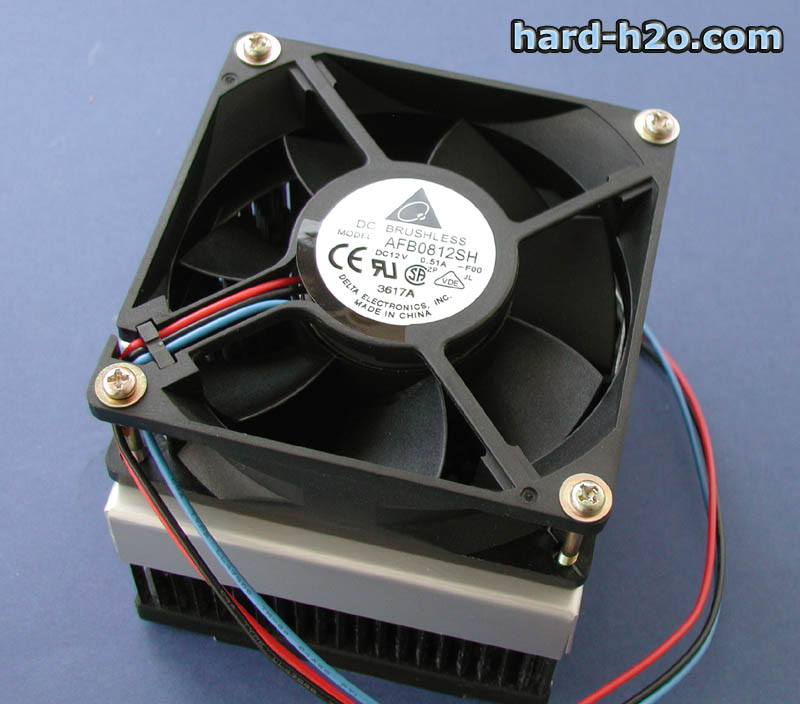

Así es como quedaría en ventilador una vez sujeto. Hemos montado el M81, el proceso de montaje del M82 es análogo, a diferencia de que los tornillos que usaremos son algo mas cortos.
