Disipador Alpha S-PAL8952
| Análisis: | LED |
| Fotos y montaje: | Franzol |
| Publicado por: | Franzol |
| Fecha: | 12/03/2004 |
Producto cedido por Alpha
En esta ocasión proponemos un disipador para Pentium IV, el modelo S-8952 de Alpha, esta mejorado en un par de aspectos respecto a la versión anterior 8942 (que también ), la temperatura mejora un poco y sin duda sigue siendo una buena opción como disipador de gama alta con un precio moderado.
Este es un disipador con una gran densidad de finos cilindros de aluminio, perpendiculares a una base de cobre, la diferencia de su hermano menor, el 8942, es que en este los cilindros del núcleo, o zona muerta del ventilador, son hexagonales, mientras que los de al rededor son de forma cuadrada, un cambio que junto con el aumento de tamaño consigue mejorar un poco la temperatura. El soporte para los ventiladores sigue siendo de 80mm e incluye tornillos para distintas alturas de ventilador. Es posible adquirirlo con el ventilador M81 , el ventilador M82 o sin ventilador. El montaje en el socket es exactamente igual.
Especificaciones:
| - Dimensiones | 78.5mm x 90mm x 52mm. |
| - Peso | 552g sin ventilador. |
| - Material | Cobre en la base y aluminio negro anodizado en el cuerpo. |
| - Socket | 478 (Pentium 4) |
| - Sujeción | Agujeros de la placa base |
| - Dimensiones del ventilador M81 | 80 x 80 x 25.4 |
| - Dimensiones del ventilador M82 | 80 x 80 x 15 |
| - Corriente (M81 / M82) | 0.34 / 0.09 A |
| - Voltaje (ambos) | 12v |
| - Velocidad (M81 / M82) | 4000 / 2000 rpm |
| - Caudal (M81 / M82) | 46.6 / 20.13 CFM |
| - Ruido acústico (M81 / M82) | 40 / 21 db |
| - Conexión (ambos) | Molex 3 pines |
Presentación y vista en detalle:
 |  |

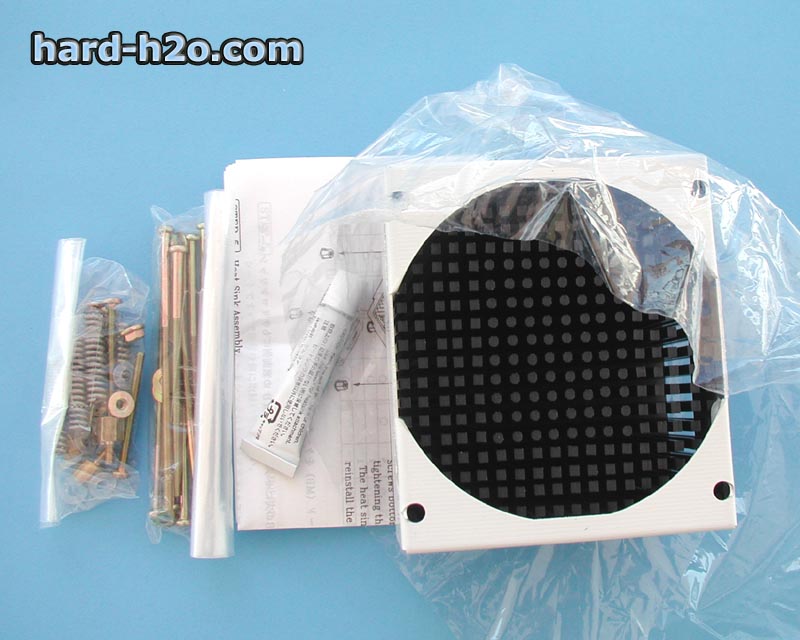

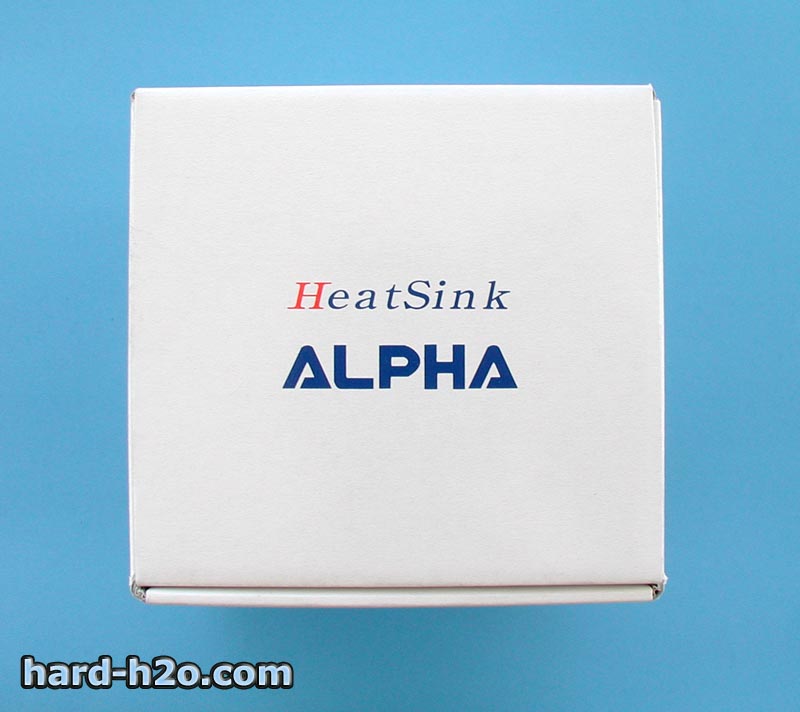

| En la tapa como veis aparece la marca de la empresa, la caja es de cartón robusto, para evitar ser golpeado en desplazamientos. | Dentro de la caja nos encontramos con una bolsa de plástico que protege el disipador y otro par de bolsitas en donde se encuentra la tornillería para anclarlo y montar el ventilador. Incluye silicona térmica y un manual en inglés y japonés. |
 |  |

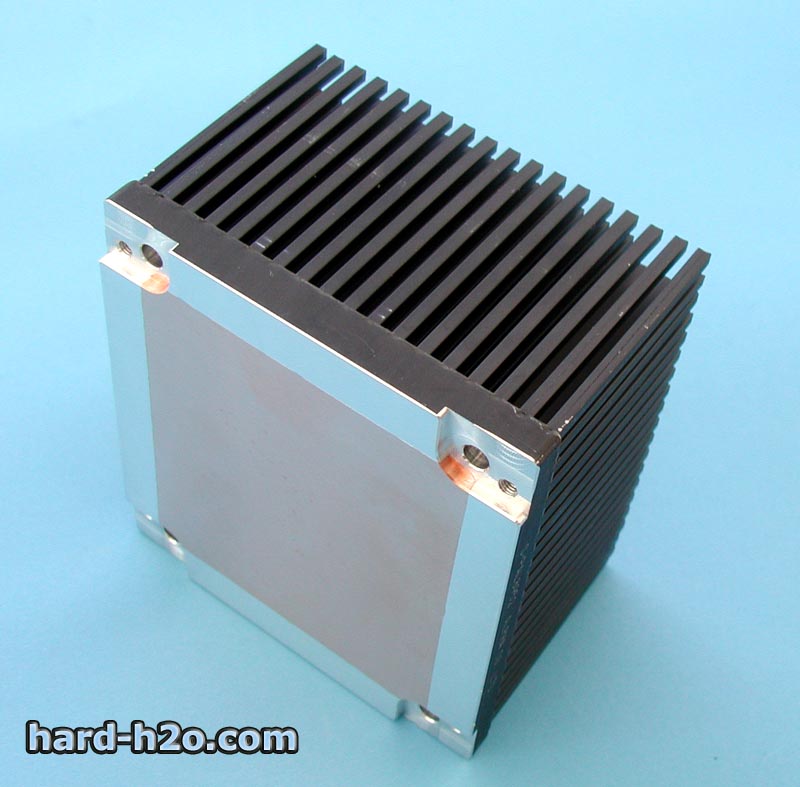

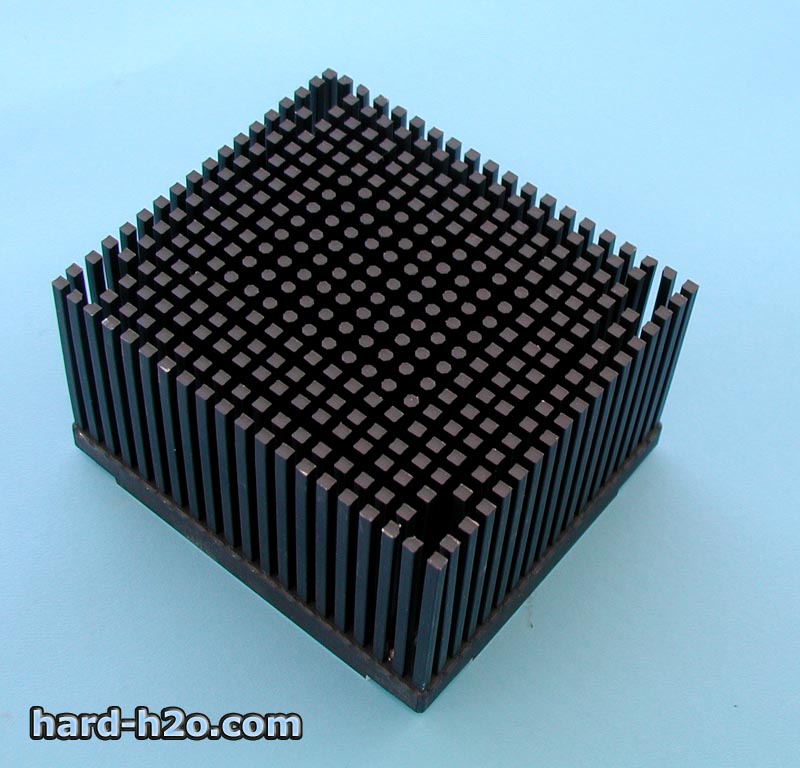

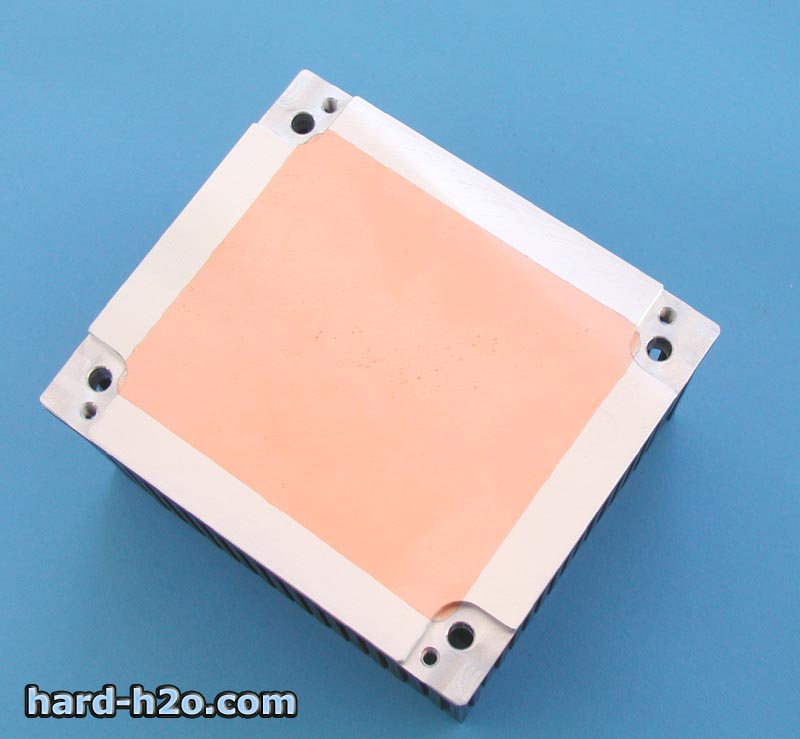

| Este es el disipador, aluminio anodizado en negro, con sus 4 huecos para los anclajes y como veis en el centro, o zona muerta del ventilador, en hexágonos, mientras que el resto esta en cuadraditos | Ahora podemos ver la base de cobre y los 4 orificios donde sujetaremos el disipador a la placa y el ventilador al disipador.. |
 |  |

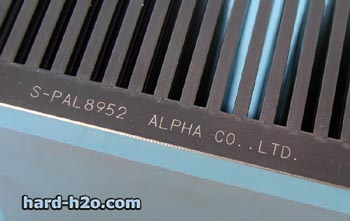

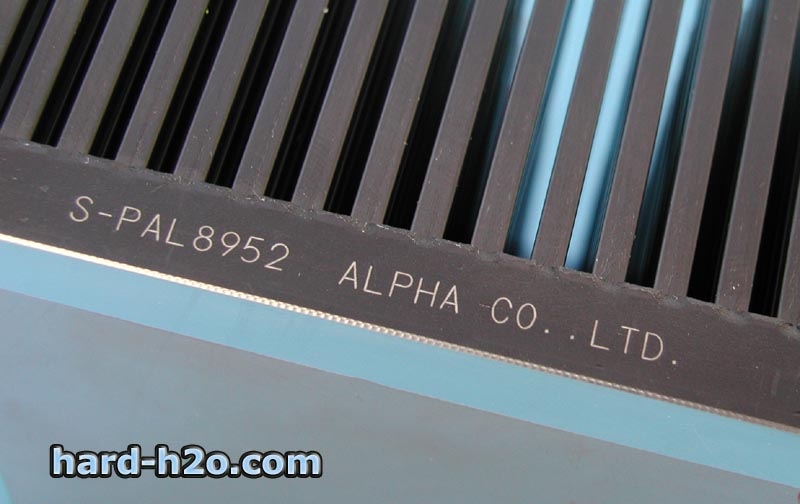

| En este plano detalle se ve con claridad la serigrafía o grabado del modelo del disipador para poder identificarlo. La densidad de pines es importante y son perfectamente cuadrados. | La base del disipador es 100% que está incrustado en el cuerpo de aluminio mejorando la difusión térmica. El disipador es simétrico. |
 |  |

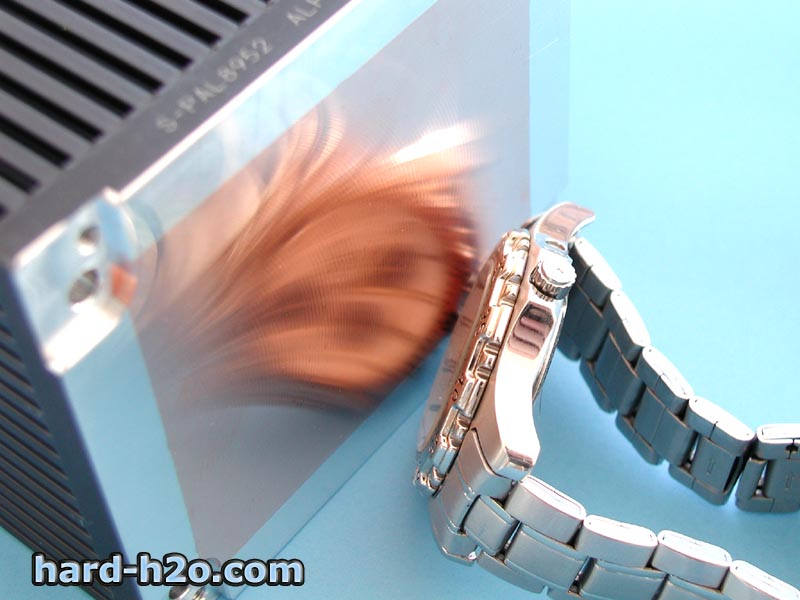

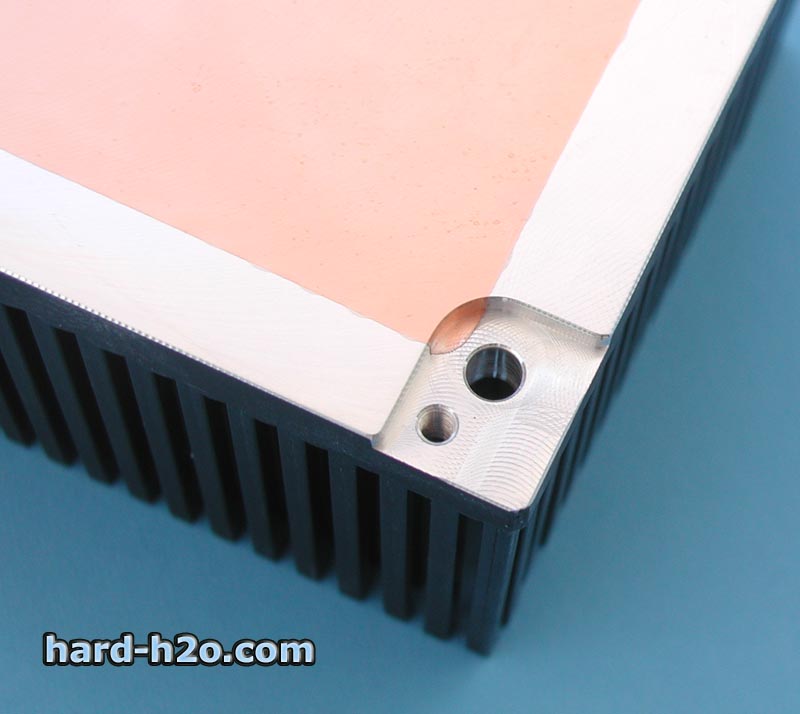

| La superficie de extremadamente lisa, no se aprecian marcas de mecanizado. | En el orificio grande irá el tornillo que lo ancle a la placa y en el pequeño se apoyará el ventilador. Se puede ver con más detalle como el cobre se une con el aluminio. |
 |

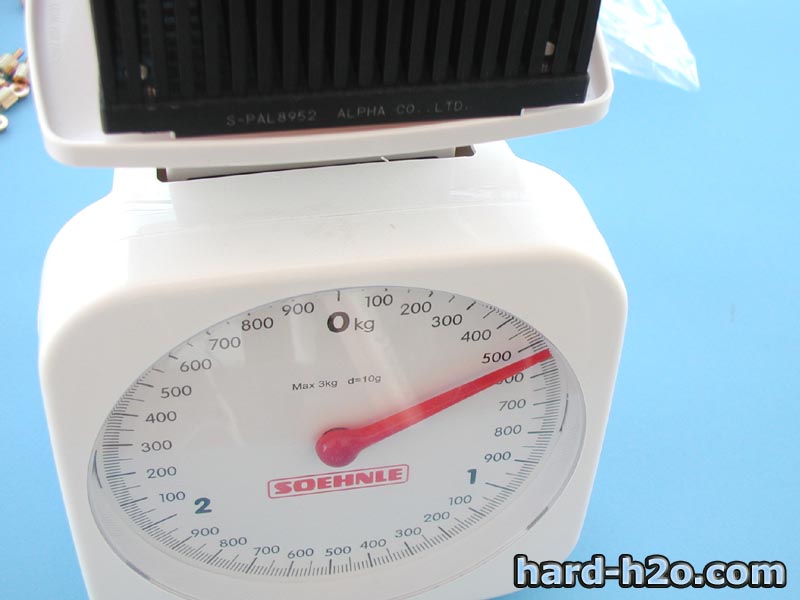

| El tamaño considerable del disipador lo hace ser muy pesado, a pesar de ser de aluminio. Algo más de 550g |
Montaje
 |  |

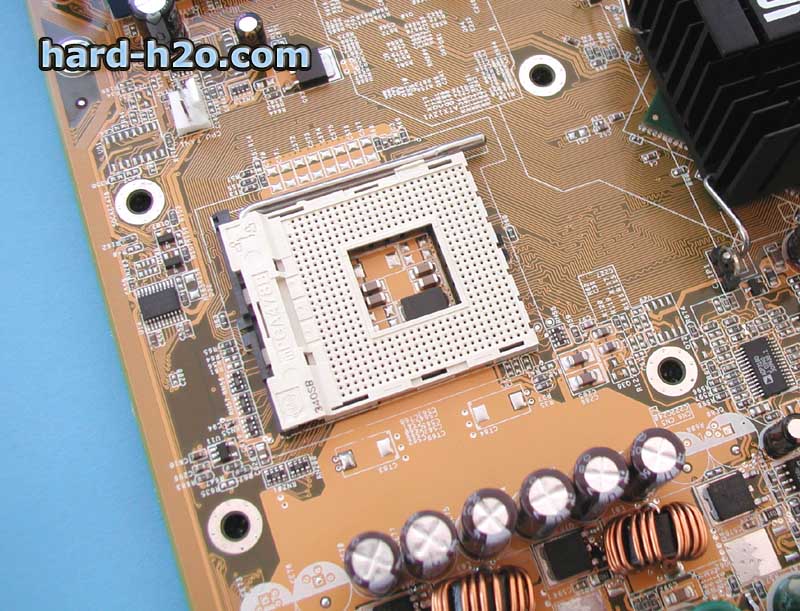

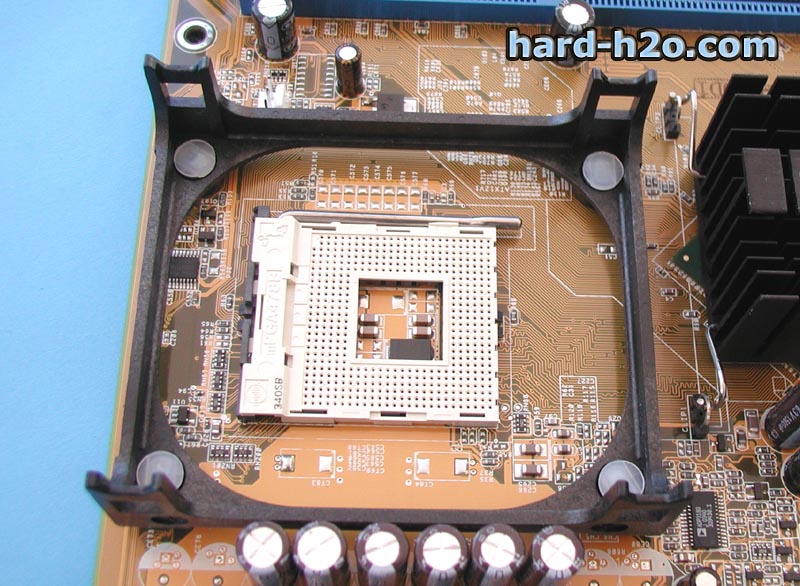

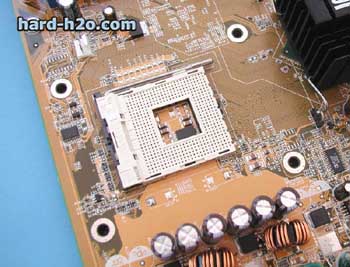

| Un socket 478 con su soporte standard. Tendremos que desmontarle, con unas pinzas si tenemos, taponcitos blancos de plástico. Por la parte de detrás, cerraremos unas pestañas de plástico y empujaremos. | Bien, ya tenemos el socket 478 con los 4 agujeros a la vista. |
 |  |

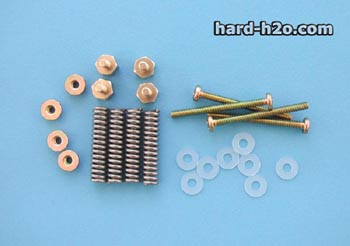

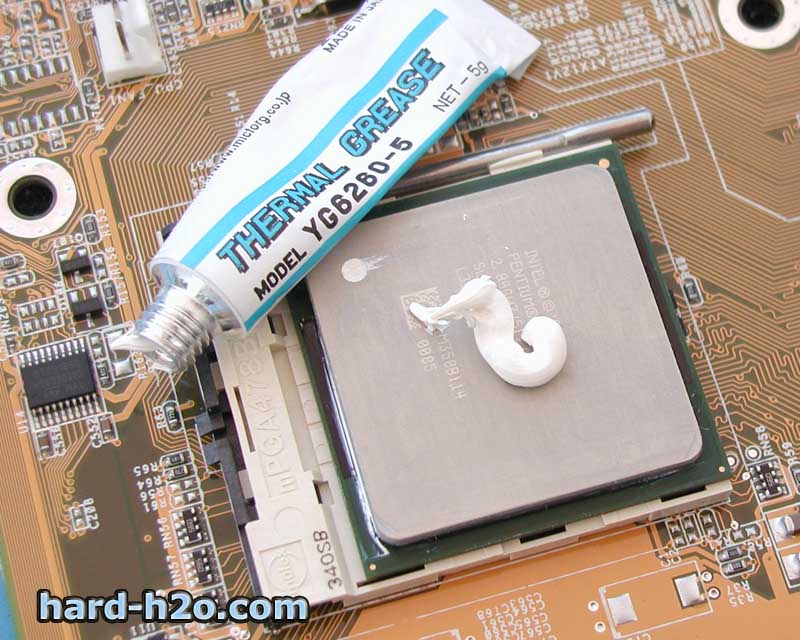

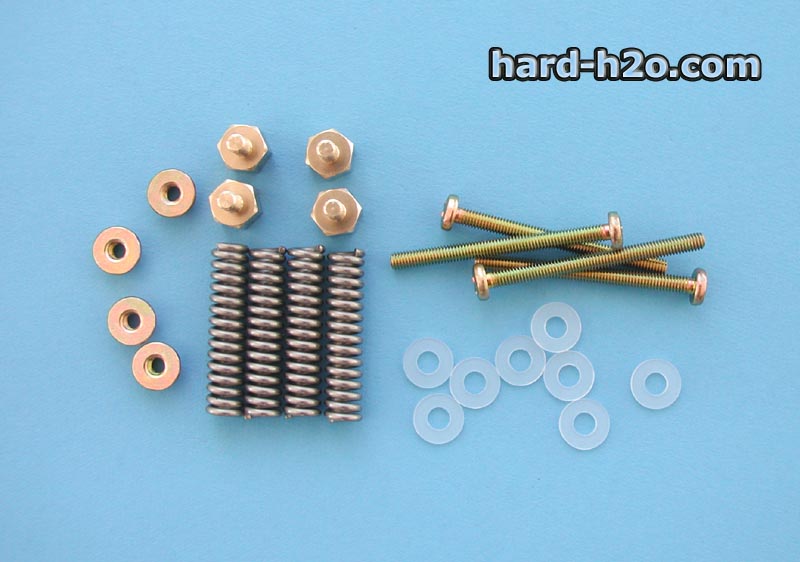

| Cuando ya hemos puesto el microprocesador, y hemos bajado la palanca, le aplicamos con un poquito pasta térmica que incluye. | Aquí tenemos el batallón de la tornillería. Las 8 piezas de la izquierda serán las que conformen el soporte junto con las arandelas de plástico. Los tornillos y los muelles estarán dentro del disipador. |
 |  |

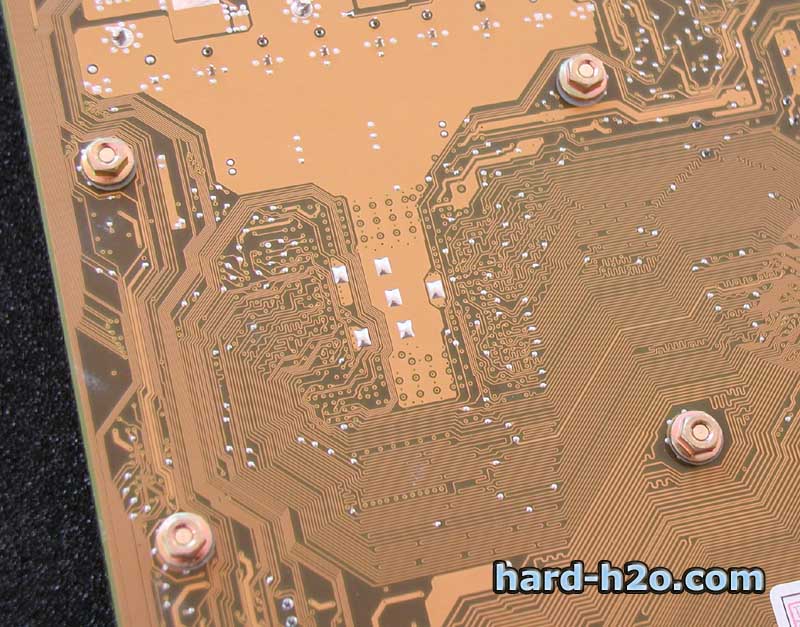

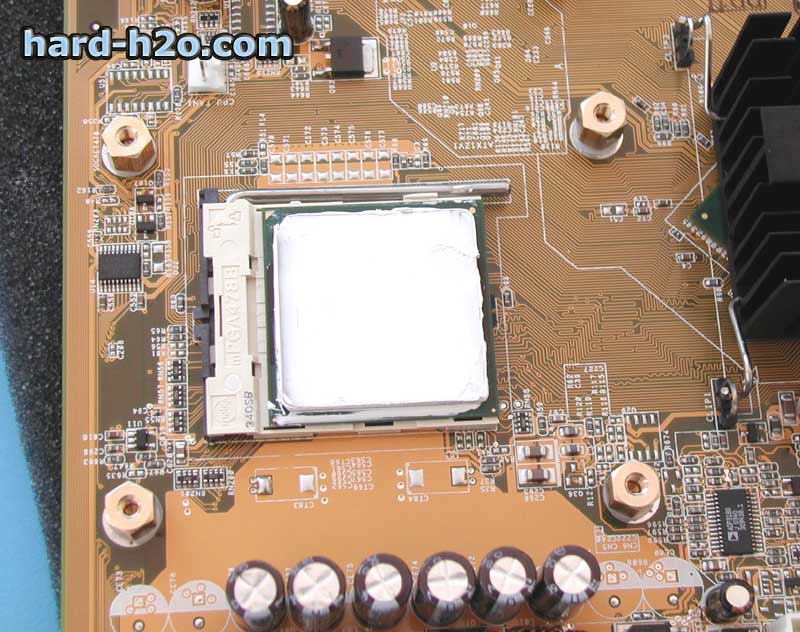

| Extendemos una fina capa de pasta en toda la superficie, sin dejar ningún hueco sin pasta. Ya hemos colocado los hexágonos con el orificio en medio para el tornillo, se ajustan a la placa por detrás con las tuercas correspondientes, mucha gente no sabe que las arandelitas transparentes no solo son para que no se mueva la tuerca, mas bien esa no es su función, su verdadero cometido es el de impedir que haya una conductividad directa desde la capa del micro procesador hacia los tornillos de la placa, así que pondremos una en cada lado de la placa. | Como veis se ven las puntas de los hexágonos con el hueco para el tornillo y la tuerca ya puesta y apretada. La arandela entre medias. No es necesario hacer mucha fuerza, sólo que no esté suelto |
 |  |

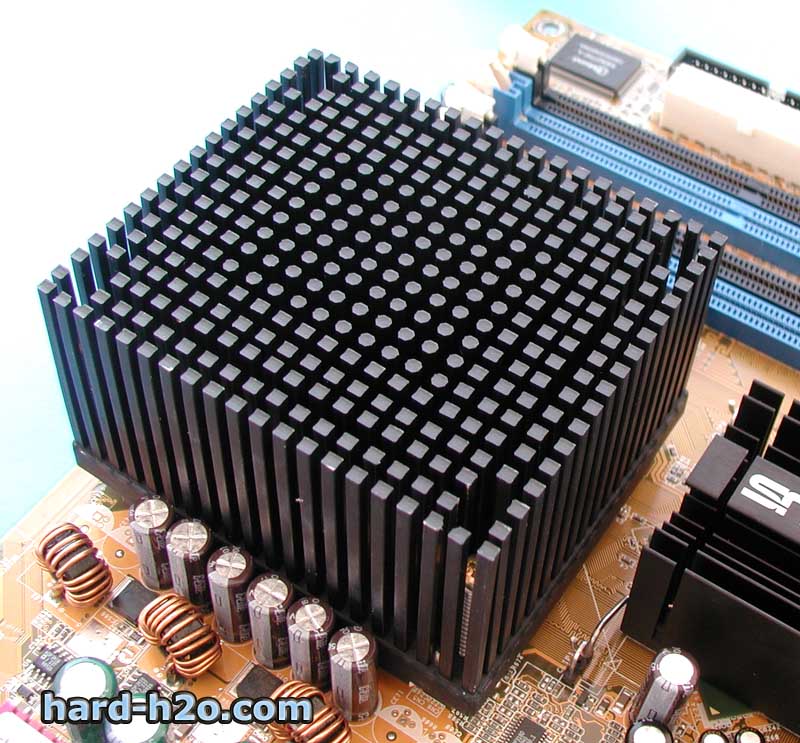

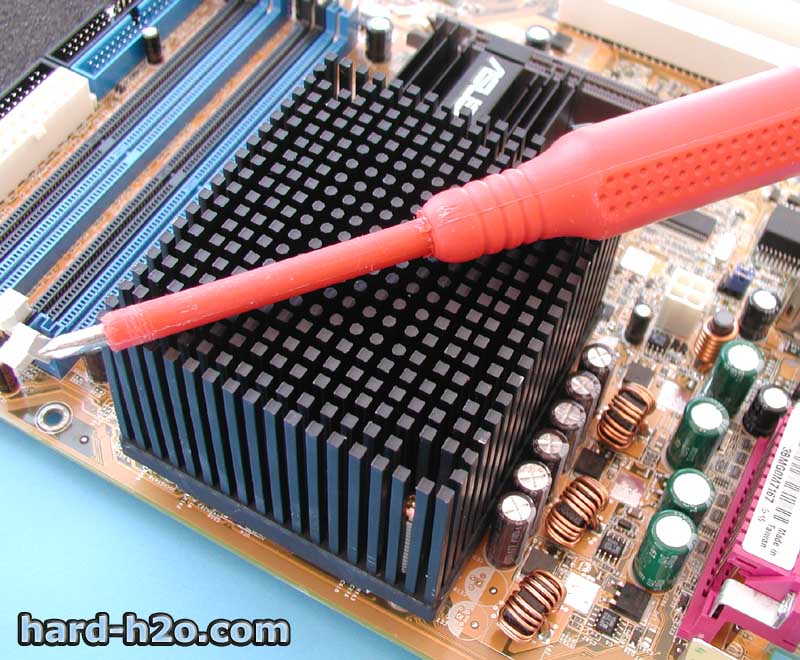

| Ahora colocamos el disipador encima del os soportes haciendo coincidir los 4 orificios más grandes. Metemos por cada hueco un muelle y un tornillo y apretamos uniformemente por etapas, primero un poco una esquina, luego otro poco la posterior y así paulatinamente. El punto justo es cuando la separación entre las vueltas del muelle es la justa para que entre un folio. | Ya está completamente apretado y sujeto. |
 |  |

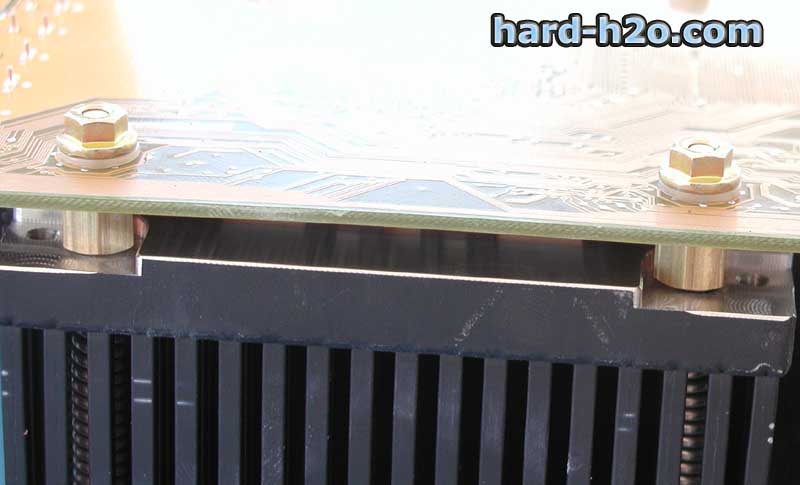

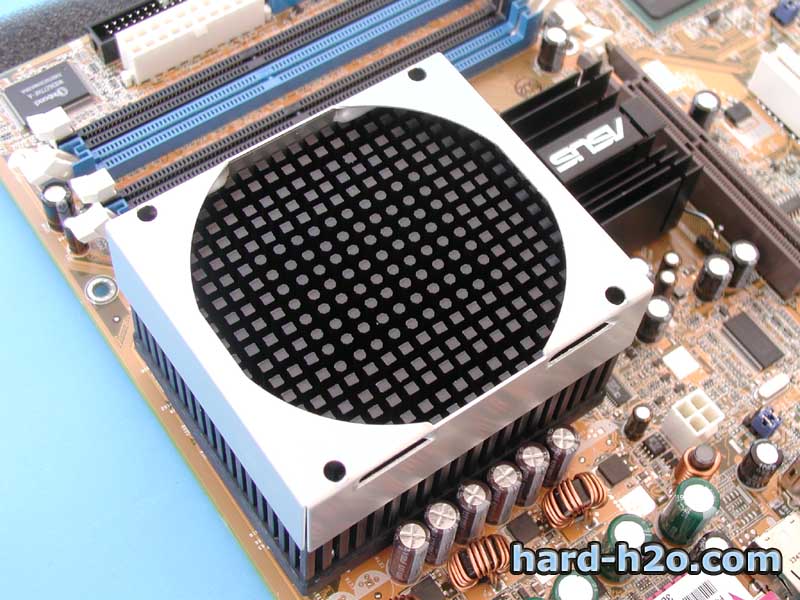

| Vemos con detalle que el micro haga contacto con el disipador y que las piezas no estén sueltas. | Ponemos ahora el soporte metálico encajándolo suavemente, no hay q hacer nada más que ponerlo encima. |
 |

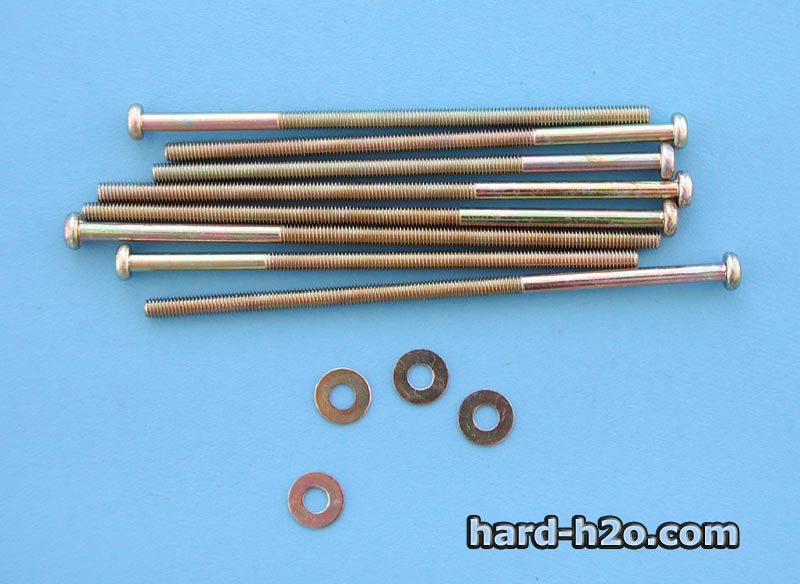

| Tenemos 2 longitudes distintas según vayamos a usar un ventilador más o menos grueso. |
 |  |

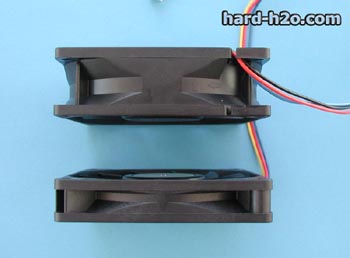

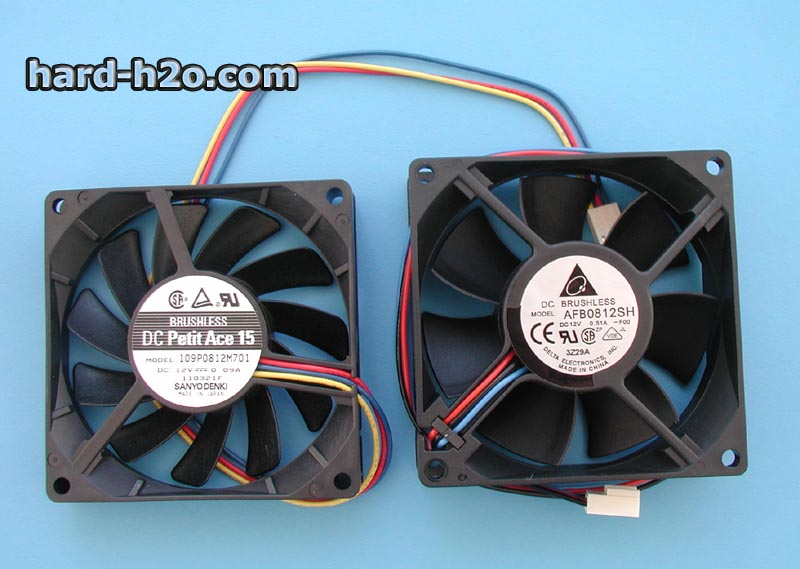

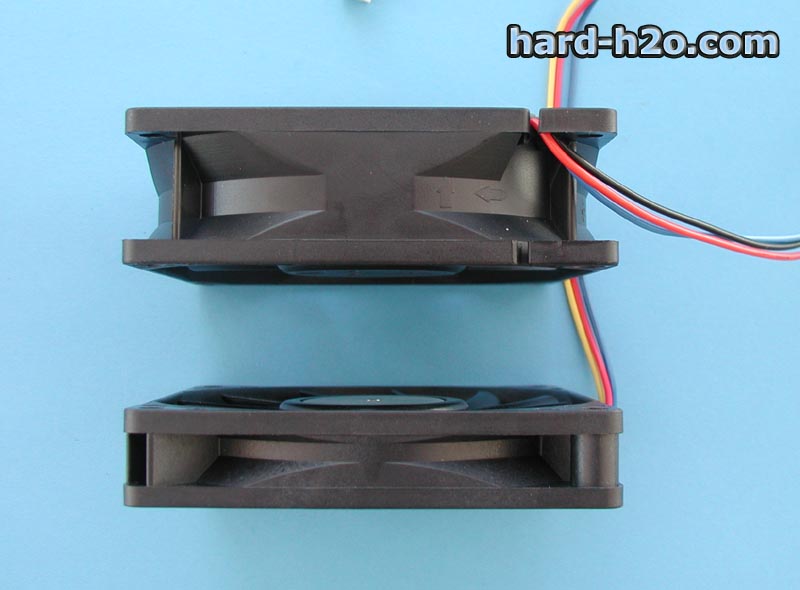

| A la izquierda, con un tamaño de 80cm x 15cm, un consumo de 90mA, 2000 r.p.m. de velocidad y 20.3 CFM de caudal de aire ¡el pequeño M82! y a la derecha, con un tamaño de 80cm x 25.4cm, un consumo de 340mA, 4000 r.p.m. de velocidad y 46.62 CFM de caudal de aire ¡el grandioso M81! | El grande tiene un grosor que es casi el doble. |
 |  |

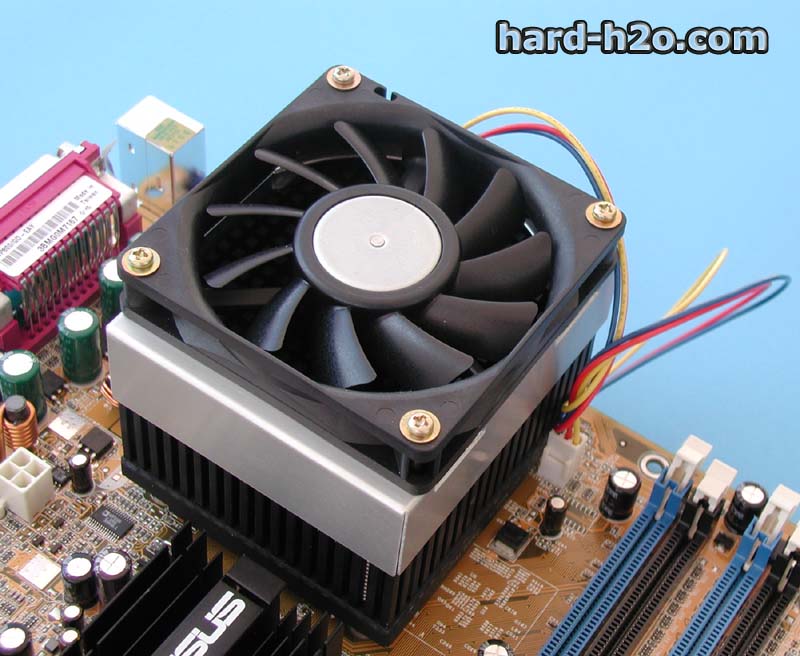

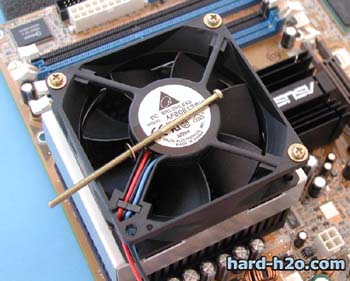

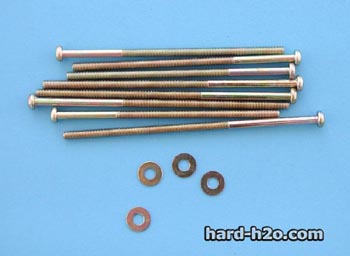

| Para instalar el ventilador mentemos los 4 tonillos con una arandela y los apretamos a la base del disipador. El aire debe de soplar al disipador. | Para este ventilador pondremos los tornillos más cortos. |
- Equipo de pruebas
| Componente | Modelo |
| Placa Base | P4P-800 |
| Procesador | P4 2-8 ghz |
| Memoria | 2x256 Kingston pc3200 ValueRam |
| Disco Duro | Barracuda 120Gb 7200rpm |
| Tarjeta gráfica | Radeon 9100 128mb |
| Fuente de alimentación | Vantec Stealth 420W |
Test de temperatura:
Para elevar la CPU hasta su temperatura máxima ejecutamos el programa cpuBurn durante 30 minutos. Para la temperatura en idle dejamos el equipo en reposo con Windows cargado durante 30 minutos. Las temperaturas se obtuvieron mediante el programa MBM5, leyendo el diodo del procesador. Los resultados fueron contrastados con una sonda plana, obteniendo una diferencia de +/- 1ºC. En el momento de anotar las temperaturas se midió también la temperatura ambiente con el mismo tipo de sonda.
P4 2.8ghz1.525 vcore
| | | | |
| - Delta (46 / 40 / 4.000) | 21º | 28.0º | 34º |
| - Sanyo Denki (20 / 21 / 2.000) | 21º | 30.0º | 37º |
P4 2.8@3.1ghz 1.6 vcore
| | | | |
| - Delta (46 / 40 / 4.000) | 21º | 30.0º | 36º |
| - Sanyo Denki (20 / 21 / 2.000) | 21º | 33.0º | 41º |
Conclusión:
| Nos gusta | Puede mejorar |
| Cuerpo sólido y anclaje robusto. | No usa el anclaje standard. |
| 2 ventiladores para elegir | |
| El acabado del aluminio en negro anodizado | |
| Buenas temperaturas |
Con este disipador podemos elegir que temperaturas queremos obtener; dependiendo de que nuestro objetivo sea el silencio (M82) o rendimiento (M81). Las temperaturas son buenas en ambas configuraciones. Este disipador bate a la mayoría de disipadores del mercado y mejora considerablemente a su predecesor. Quizás el único punto débil sea la forma de anclarlo al socket que no aprovecha el soporte standard.
- Producto cedido por Alpha
| - Autor: | Franzol |
| - Publicado por: | Franzol |
| - Fecha: | 13/09/2003 |
Generalmente todavía existe la creencia de que los AMD se "calientan" y no así los Pentium; esta afirmación esta del todo desfasada. No cabe duda de que las altas frecuencias de los últimos procesadores de Intel llevan consigo un importante incremento de temperatura. Por su precio y su rendimiento, los procesadores de AMD son los mas valorados por los aficionados a la refrigeración y al modding; no por esto debemos de olvidarnos de la gran cantidad usuarios de microprocesadores Pentium 4, y para ellos tenemos este review.
El disipador 8942 de Alpha es un disipador con una gran de densidad de finos cilindros hexagonales de aluminio perpendiculares a una base de cobre. El soporte para los ventiladores es de 80mm e incluye tornillos para distintas alturas de ventilador. Es posible adquirirlo con el ventilador M81 , con el ventilador M82 o sin ventilador
Estas sus características:
| - Dimensiones | 78.5x90x42 |
| - Peso | 543g |
| - Material | Cobre en la base y aluminio negro anodizado en el cuerpo. |
| - Socket | 478 (Pentium 4) |
| - Sujeción | Agujeros de la placa base |
| - Dimensiones del ventilador M81 | 80 x 80 x 25.4 |
| - Dimensiones del ventilador M82 | 80 x 80 x 15 |
| - Corriente (M81 / M82) | 0.34 / 0.09 A |
| - Voltaje (ambos) | 12v |
| - Velocidad (M81 / M82) | 4000 / 2000 rpm |
| - Caudal (M81 / M82) | 46.6 / 20.13 CFM |
| - Ruido acústico (M81 / M82) | 40 / 21 db |
| - Conexión (ambos) | Molex 3 pines |
- Presentación y contenido:
 |  |
| El disipador viene en una caja de cartón, se echa de menos poder leer las especificaciones o el modelo sin tener que abrirlo. | El paquete contiene el disipador, el soporte para el ventilador, instrucciones de montaje en inglés y japonés y la tornillería necesaria para su montaje. Se puede adquirir también con un ventilador M81 o M82. |
 |  |
| La pieza blanca es el soporte para el ventilador y está fabricada igualmente en aluminio anodizado. | El tamaño del disipador es el justo para un ventilador de 80mm. |
 |
| Más que aletas, este ventilador tiene cilindros hexagonales, son realmente numerosos, entre 500 y 600 cilindros. |
 |  |
| El el lateral del disipador encontramos impreso el número de modelo y la marca. | La densidad de las los cilindros es realmente llamativa, y aunque estén muy cerca unos de otros sigue habiendo espacio suficiente para el movimiento de aire entre ellos. |
 |  |
| El pulido de la base es realmente bueno, solo quedan unas leves marcas del proceso. La base de cobre está perfectamente integrada en el cuerpo del disipador. No hay pegatina protectora como es habitual, así que nos volváis locos buscándola. | En el boquete más grande pondremos el tornillo que sujeta el disipador a la placa, y en el pequeño los tornillos que unen el ventilador al disipador. |
Montaje:
 |  |
| Como siempre el primer paso del montaje es quitar el disipador actual, presionando las pestañas del soporte. | Limpiaremos ahora los restos de silicona y quitaremos el procesador de su zócalo para no dañarlo mientras que quitamos el soporte. |
 |  |
| El soporte donde se enganchaba el anterior disipador es la pieza de plástico negro. | Al darle la vuelta vemos que el soporte de plástico se sujeta a la placa con una pestaña, y una pieza de plástico blanco impide que la cerremos. |
 |  |
| Quitamos los "tornillos" de blancos que había anteriormente en las esquinas del soporte. | Ahora podemos apretar la pestaña con unas pinzas para que se cierre y se meta hacia dentro. |
 |  |
| Ya podemos ver los 4 agujeros donde sujetaremos el disipador. | Estas son las piezas necesarias para sujetar el dispador a la placa. |
 |  |
| En primer lugar pondremos las cuatro piezas q son "macho y hembra", en la cara visible de la placa, poniendo en medio una arandela de plástico. | En la parte trasera sujetaremos las piezas que sobresalen con los cierres, poniendo también una arandela de plástico en medio. Pondremos una fina capa de pasta térmica en el procesador. |
 |  |
| Ahora colocamos los tornillos y los muelles en el disipador. | Y lo colocamos de tal modo que los tornillos encajen con las piezas de soporte. Iremos atornillando poco a poco, moviéndonos de un tornillo al opuesto y de un lado a otro con el objetivo de no hacer una presión excesiva sobre un solo lado. |
 |  |
| Como siempre comprobaremos que el contacto entre la base del disipador y el procesador es bueno. | Así es como queda el montaje de la tornillería. |
 |  |
| Si hemos adquirido el disipador en conjunto con un ventilador, podemos tener el modelos M81 (Delta) o el M82 ( Sanyo Denki). | Para un mejor rendimiento de este disipador deberemos de hacer que el aire se mueva en dirección opuesta a la base, extrayendo el aire caliente del disipador. |
 |  |
| Éstos son los tornillos que usaremos para sujetar el ventilador al disipador, hay 2 juegos distintos, en función de la altura del ventilador que pongamos | Para que el montaje del ventilador se vea más claramente lo haremos con el disipador fuera de la placa. Es fundamental que antes de colocar el ventilador, el disipador este ya puesto en la base. |
 |  |
| El soporte para el ventilador tiene un protector blanco que quitaremos para mejorar su estética. | El soporte esta hecho de aluminio anodizado en un color plateado claro. |
 |  |
| El tornillo tiene la cabeza en el ventilador, pasa por el soporte y luego se sujeta a la base del disipador. | Así es como quedaría en ventilador una vez sujeto. Hemos montado el M81, el proceso de montaje del M82 es análogo, a diferencia de que los tornillos que usaremos son algo mas cortos. |
- Pruebas de temperatura:
Se tomaron medidas durante una hora con el sensor de la placa , la temperatura se leyó con el motherboard monitor. La temperatura ambiente se mantuvo constante en 29º.
Consideramos el escritorio del Windows como la situación de descanso y la ejecución del Prime95 durante una hora como situación de carga.
La media resultante fue:
| Tº ambiente = 29º | Idle | Full Load |
| Pentium 4 2Gh 1.5v M81 | 40º | 45º |
| Pentium 4 2.0@2.4 1.5v M81 | 43º | 49º |
| Pentium 4 2Gh 1.5v M82 | 45º | 50º |
| Pentium 4 2.0@2.4 1.5v M82 | 48º | 54º |
- Conclusión:
| Nos gusta: | Puede mejorar: |
| - Rendimiento alto | - Nada |
| - Base de cobre | |
| - Precio moderado. | |
| - Todo incluido para sujetar distintos ventiladores. |
Sin duda este es uno de los mejores disipadores para Pentium 4 disponibles en el mercado, su precio equilibrado y sus prestaciones muy superiores a los disipadores que se montan habitualmente hacen del Alpha 8942 un buena elección.
- Producto cedido por Alpha
