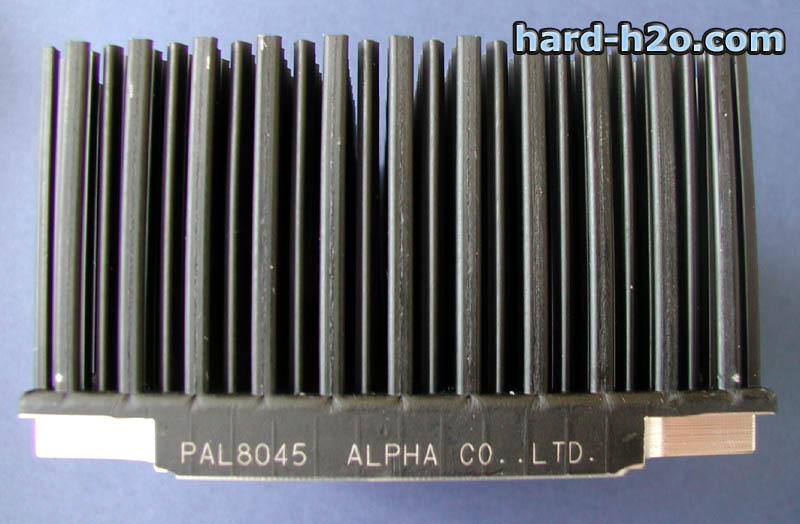

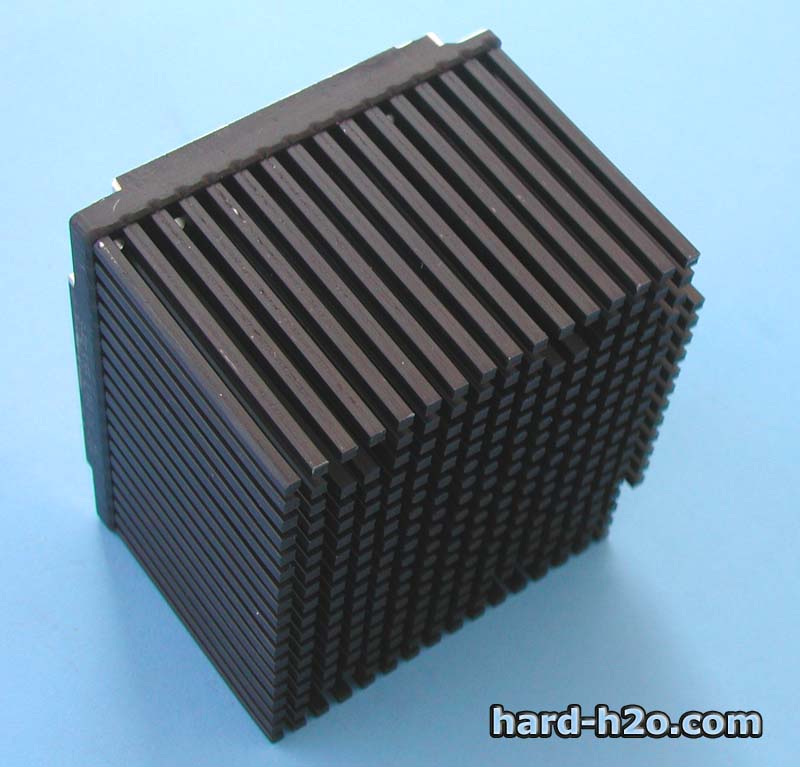

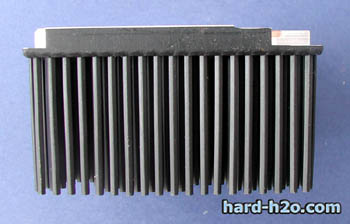

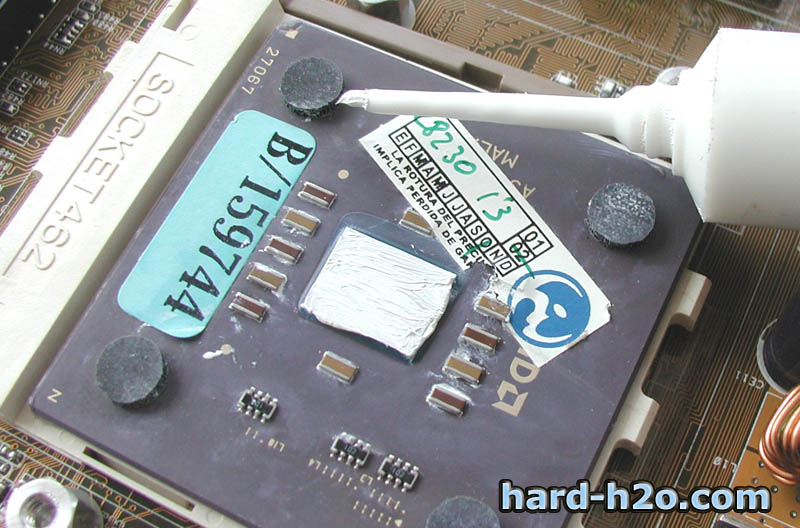

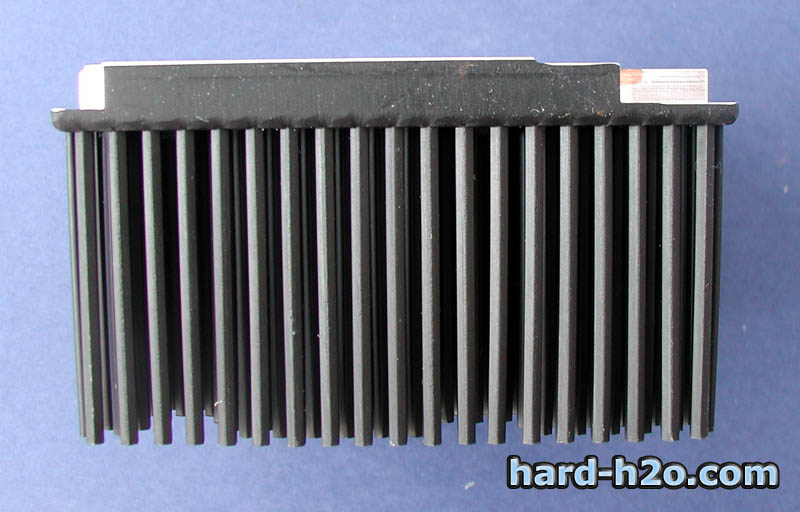

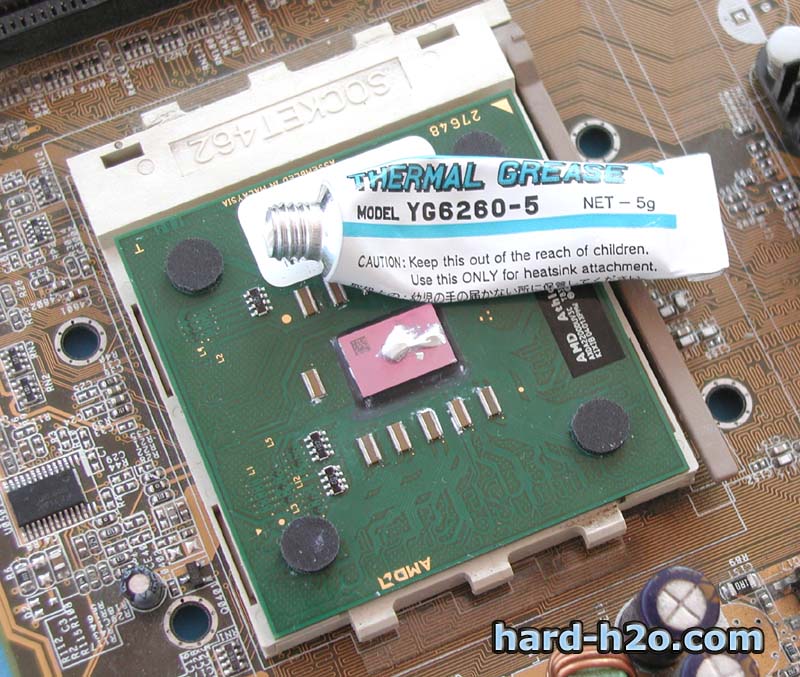

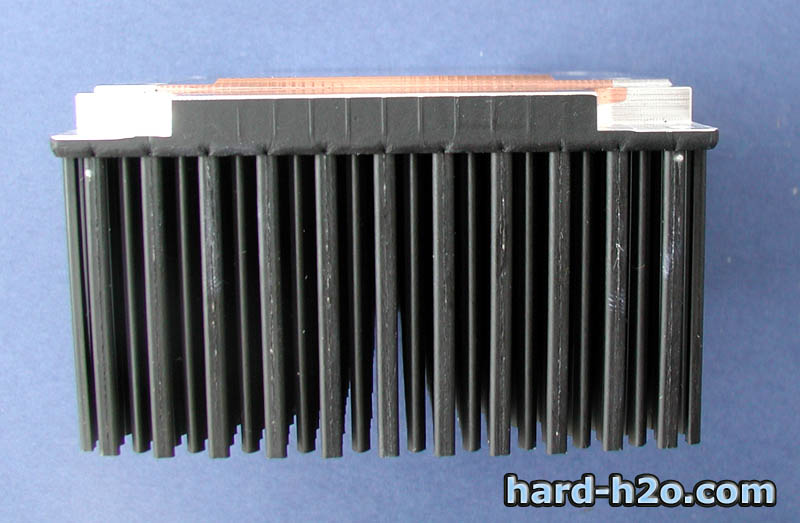

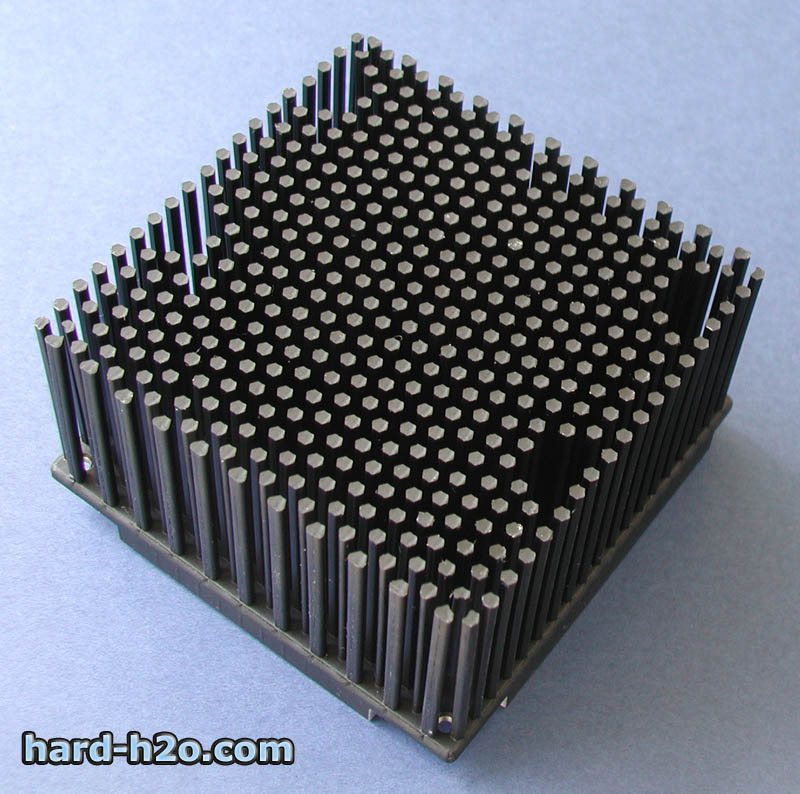

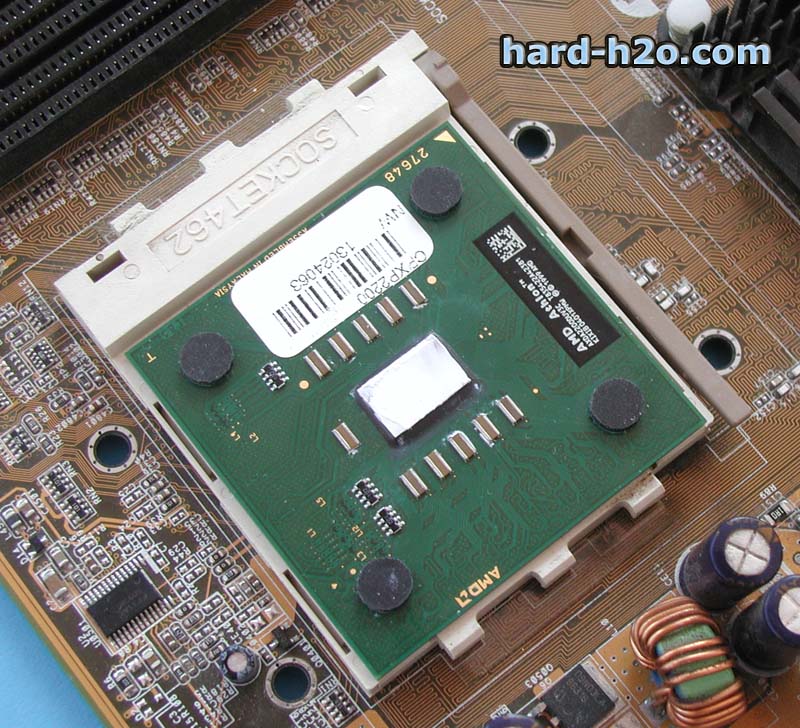

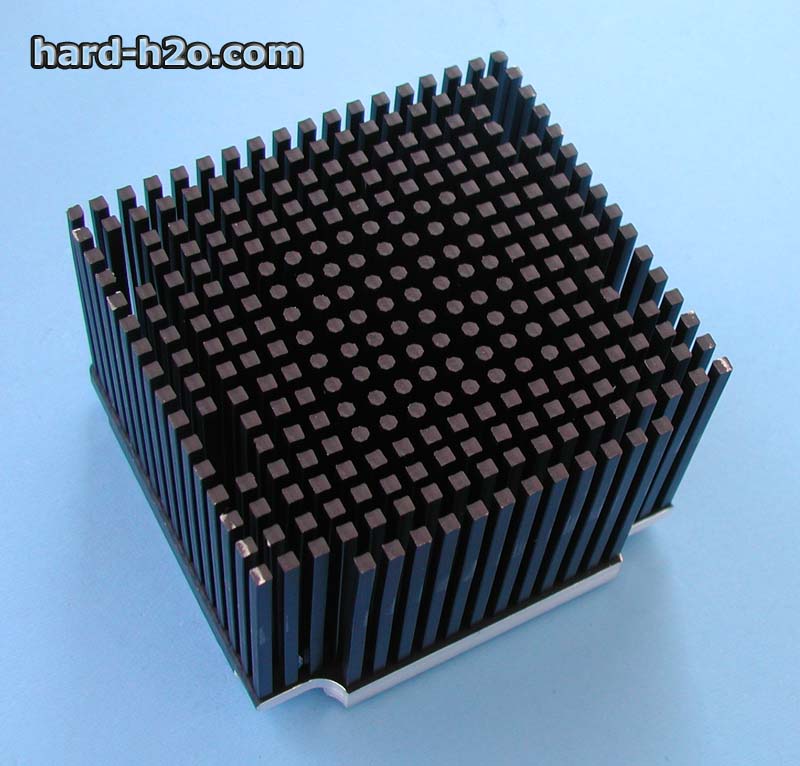

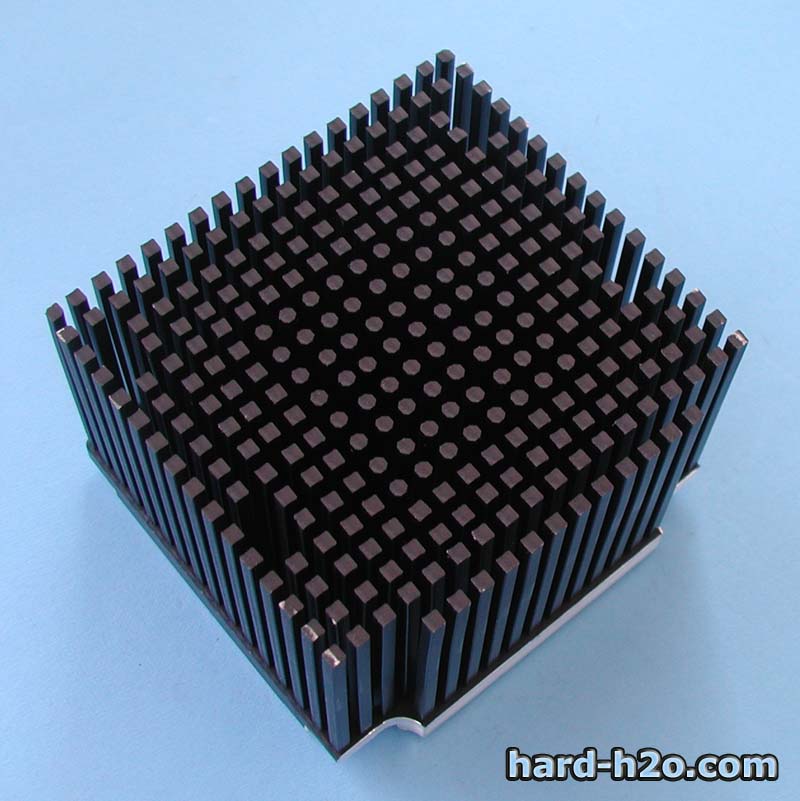

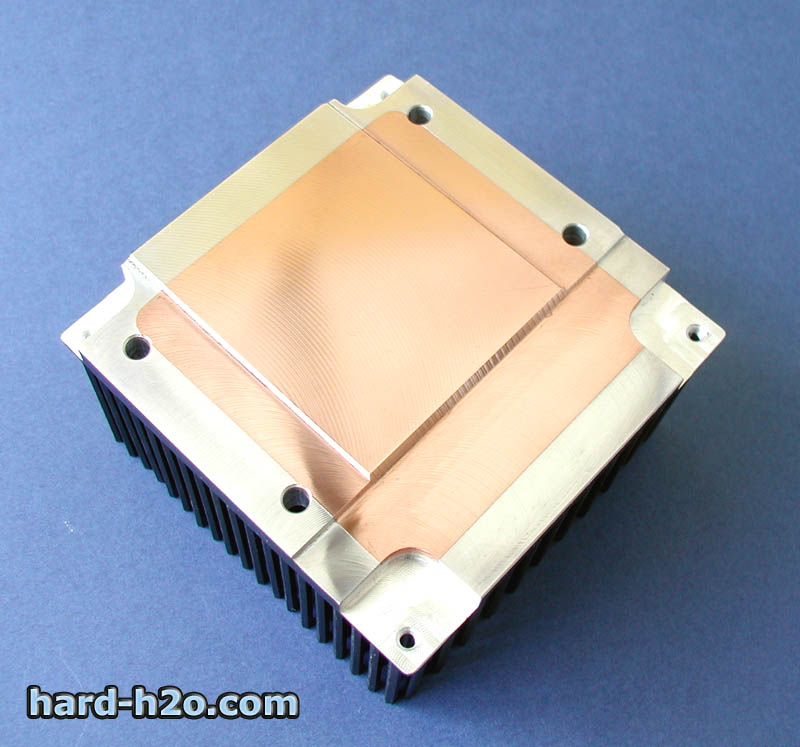

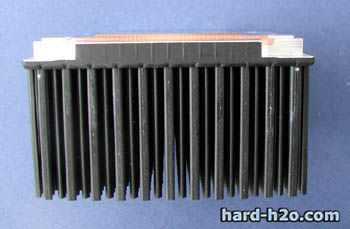

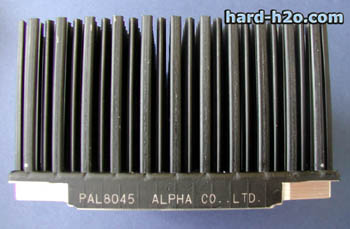

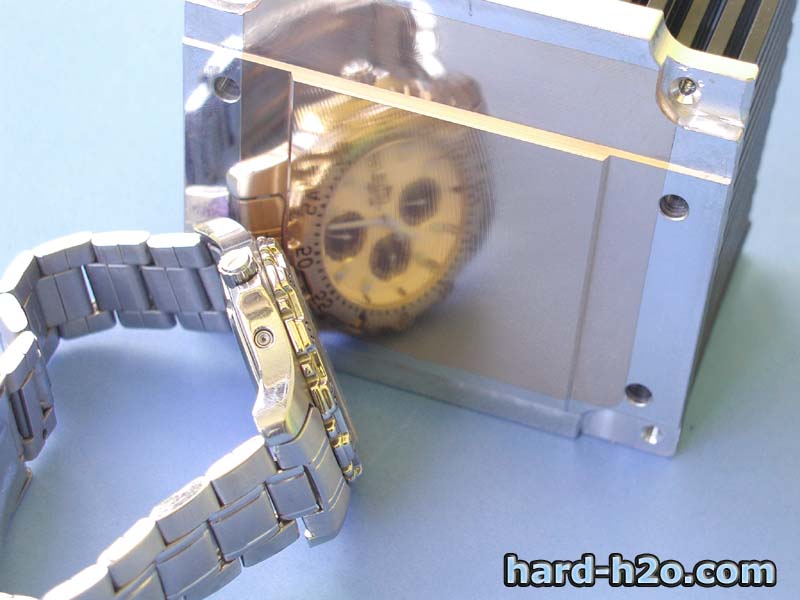

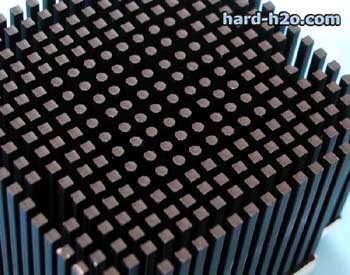

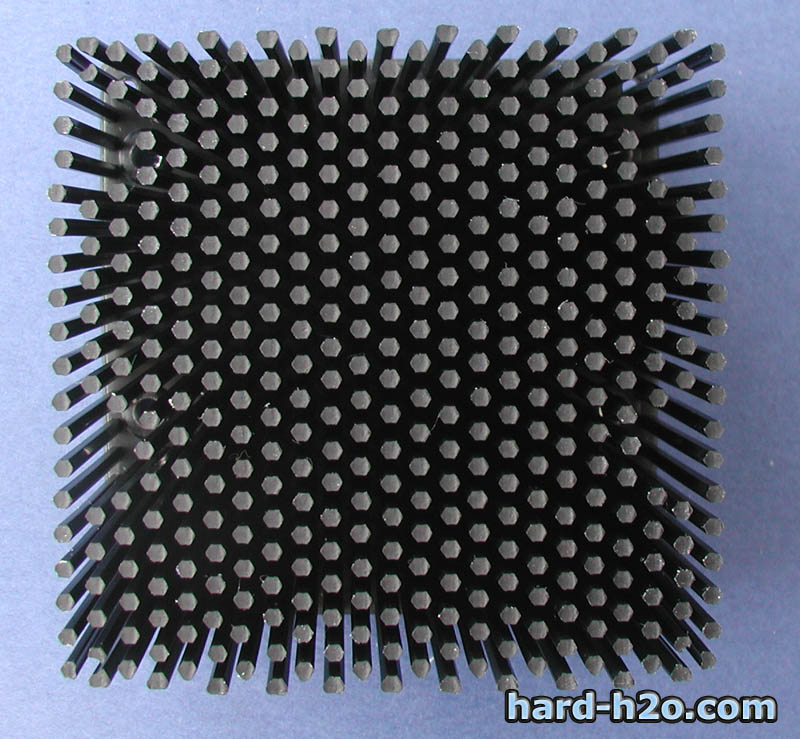

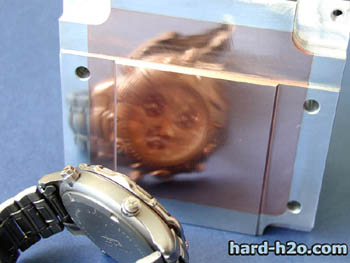

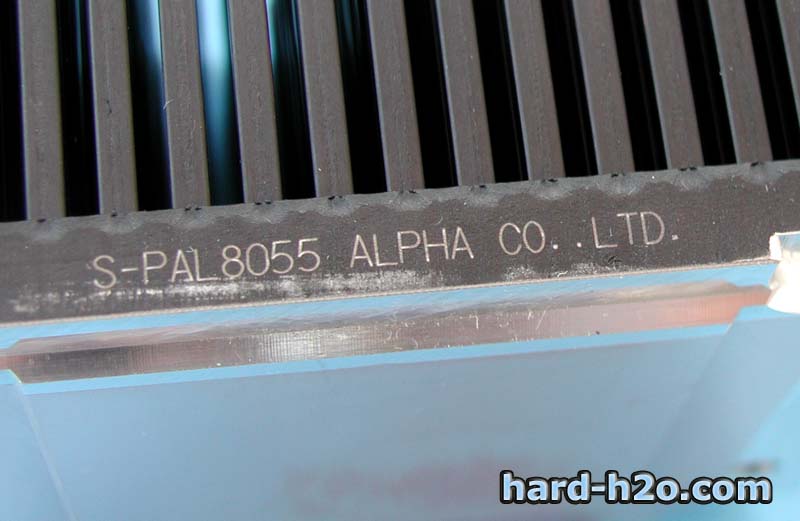

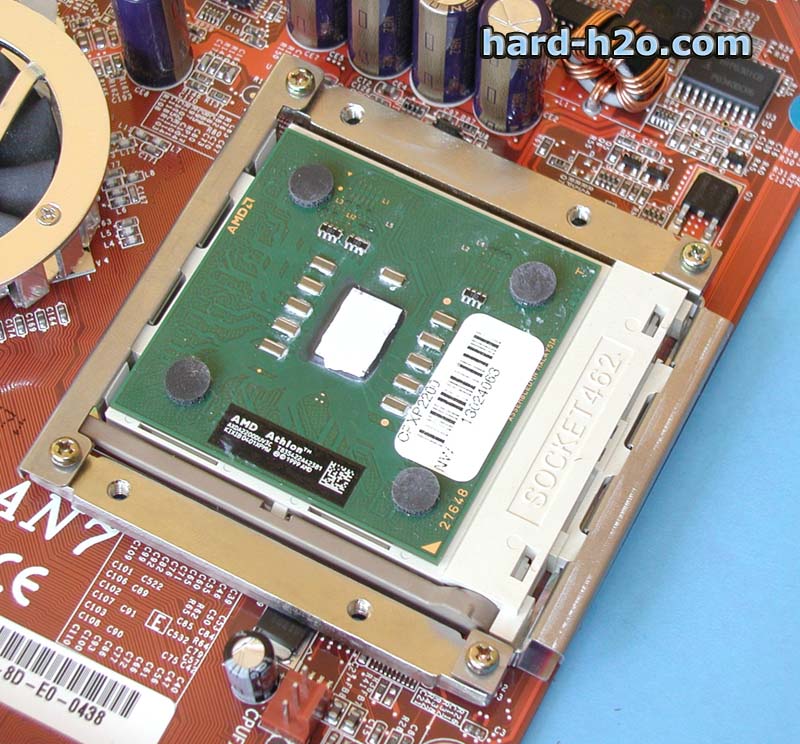

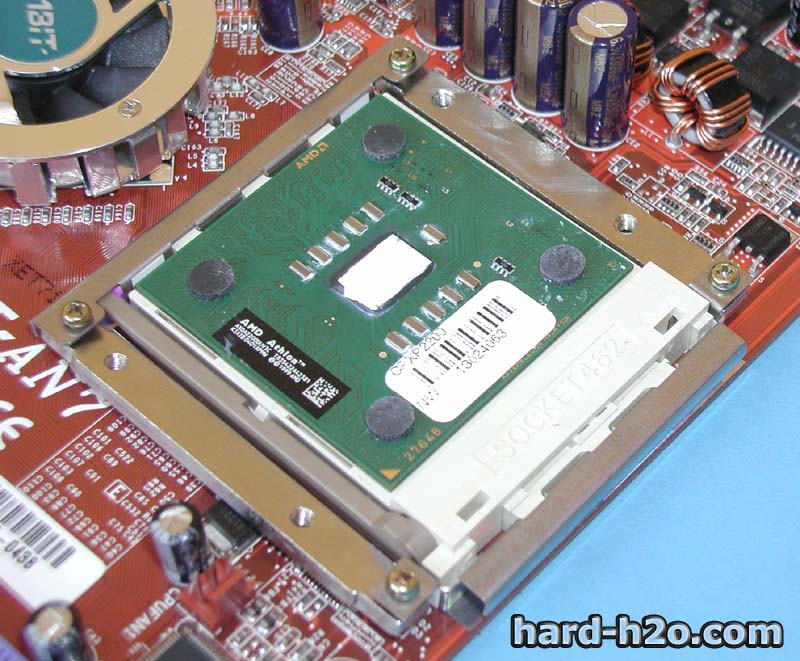

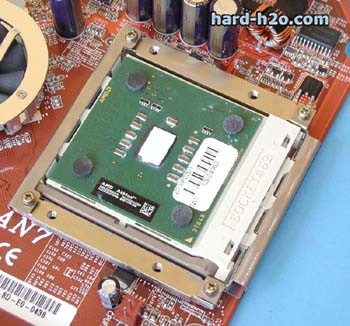

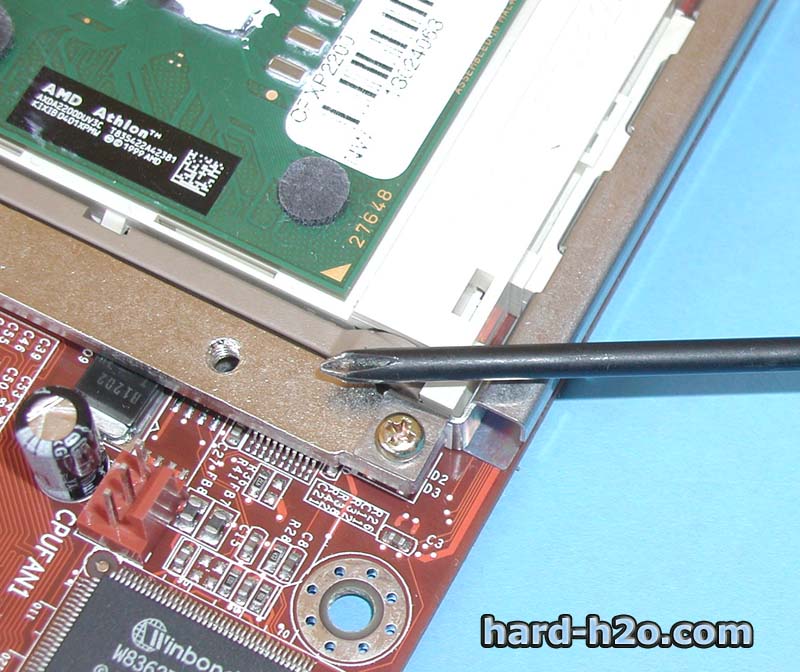

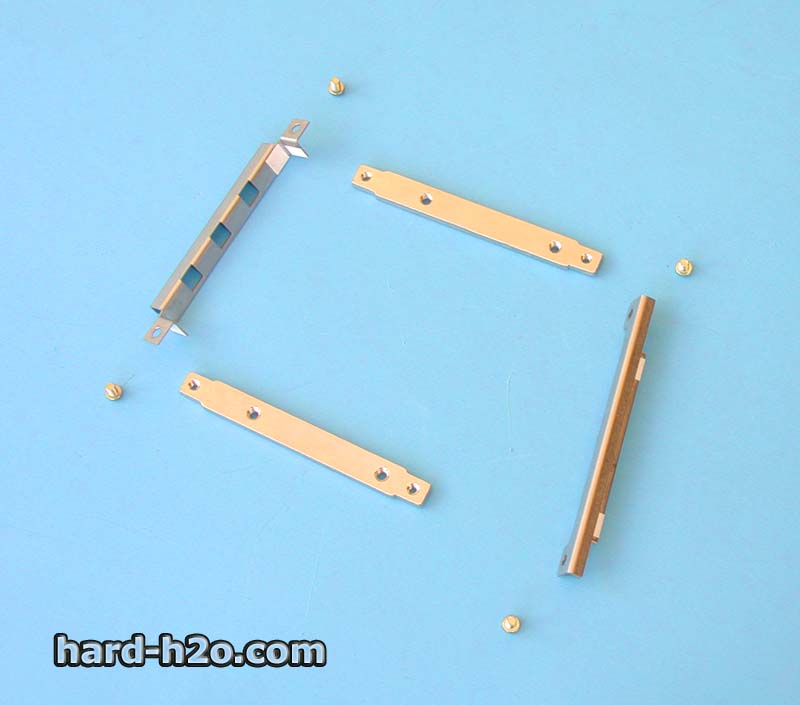

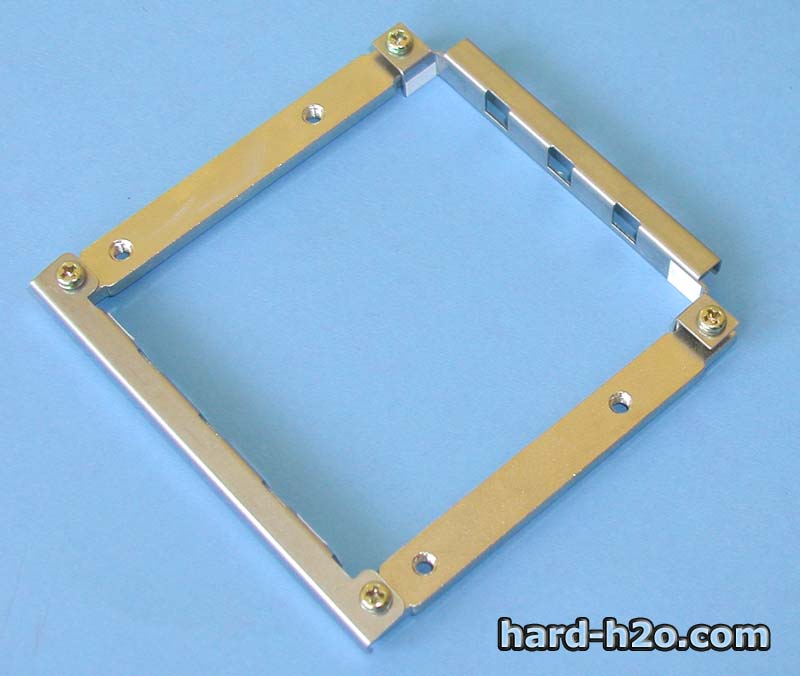

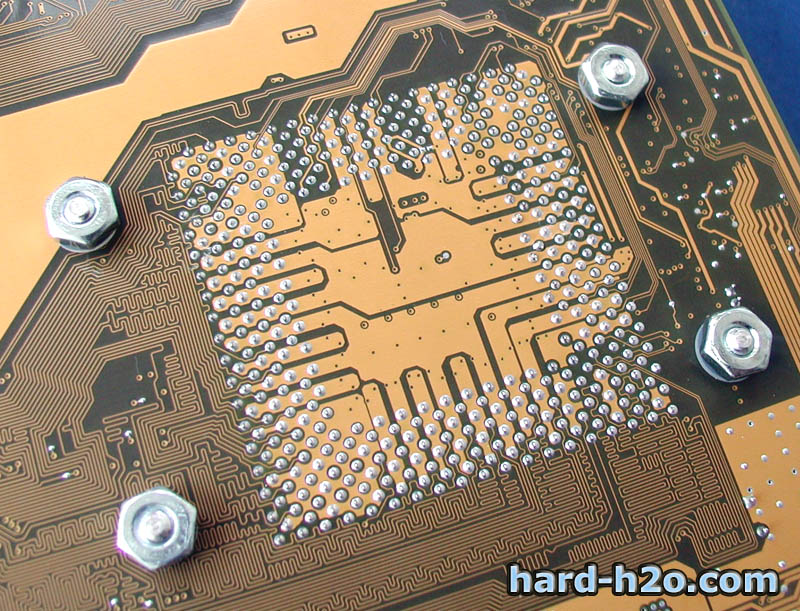

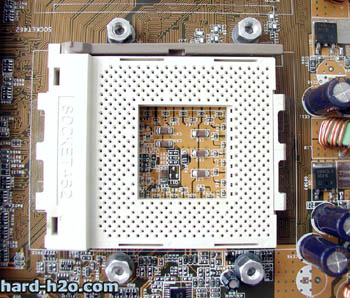

En nuestro caso, utilizaremos el soporte suministrado con el disipador. Lo colocaremos haciendo coincidir las muescas del soporte con los enganches de socket.

Para facilitar la colocación del soporte, es conveniente no apretar mucho los tornillos del soporte y así una vez colocado en su sitio, apretaremos los tornillos para que el soporte quede totalmente fijado entre sí y con el socket.

Otra cosa a tener en cuenta, es que la palanca de liberación del micro queda "atrapada" con el soporte del disipador, por lo tanto el micro tiene que estar colocado antes de poner el soporte.

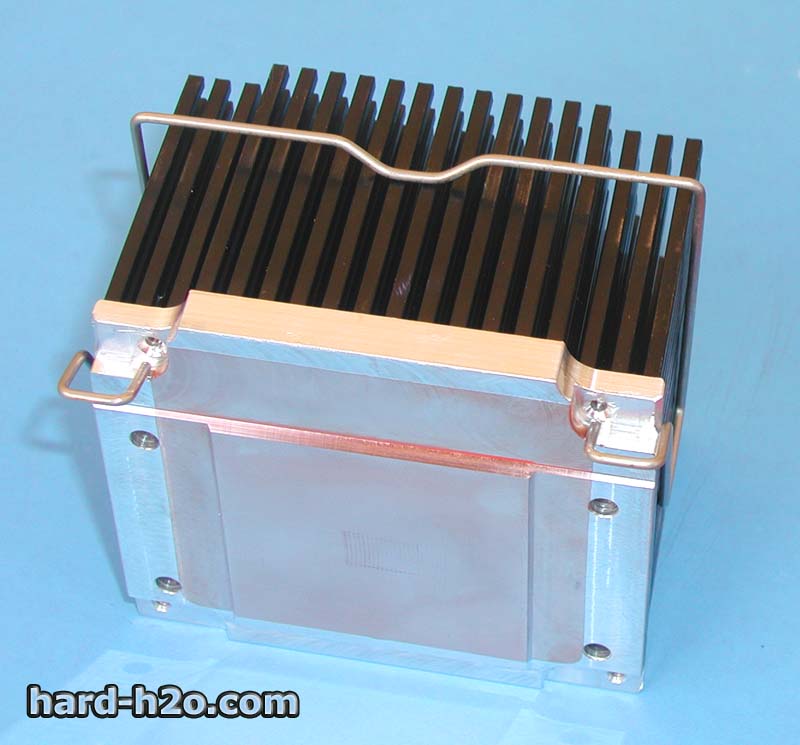

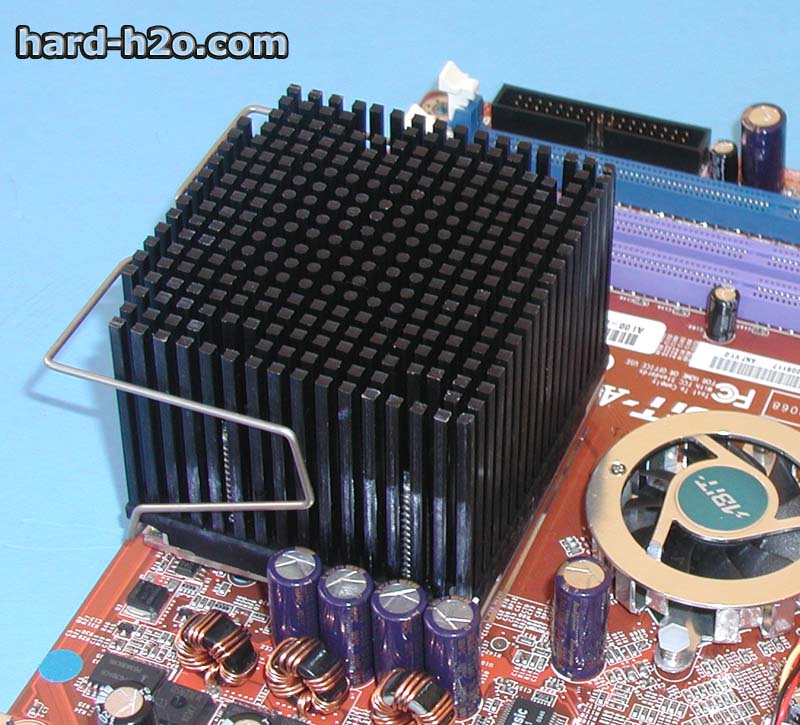

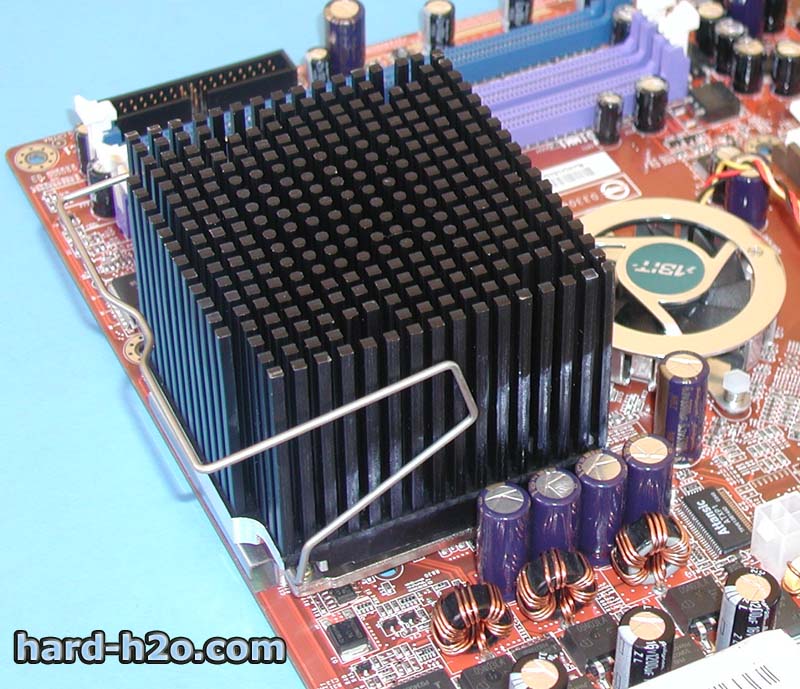

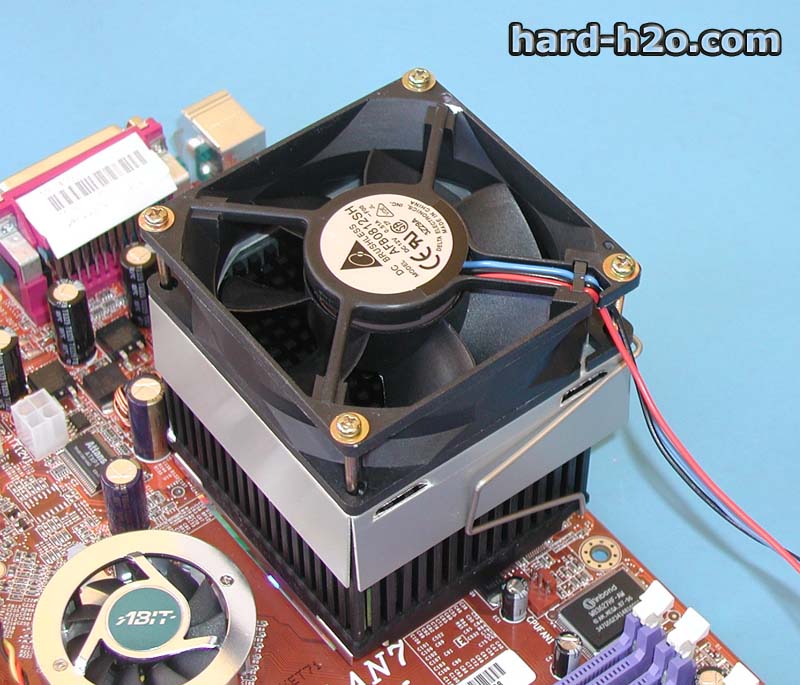

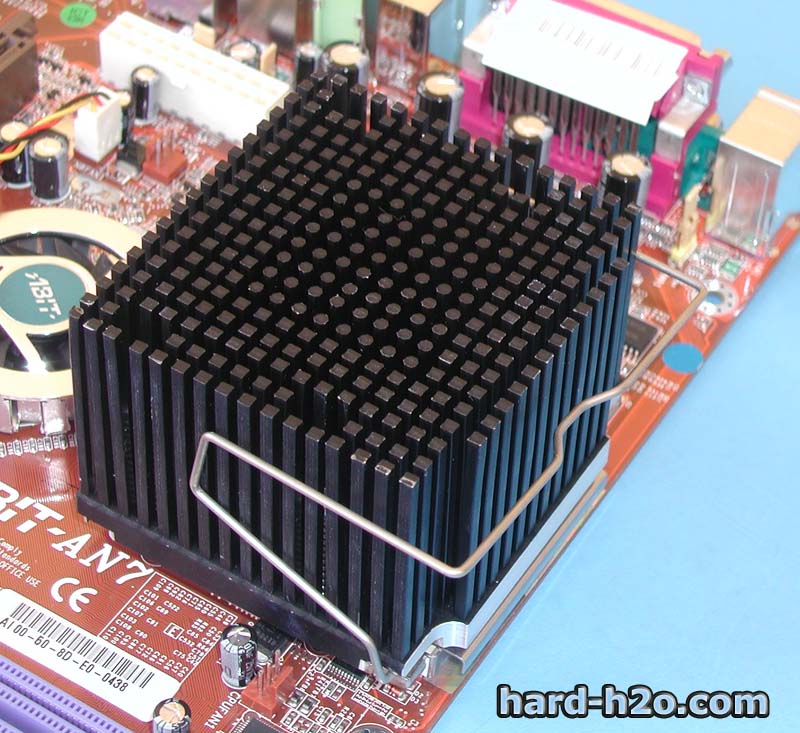

Seguidamente, colocaremos la sujeción del carenado del ventilador. Tal y como se aprecia en la foto tendremos que ubicar los extremos del clip, dentro de los agujeros que hay para tal fin.

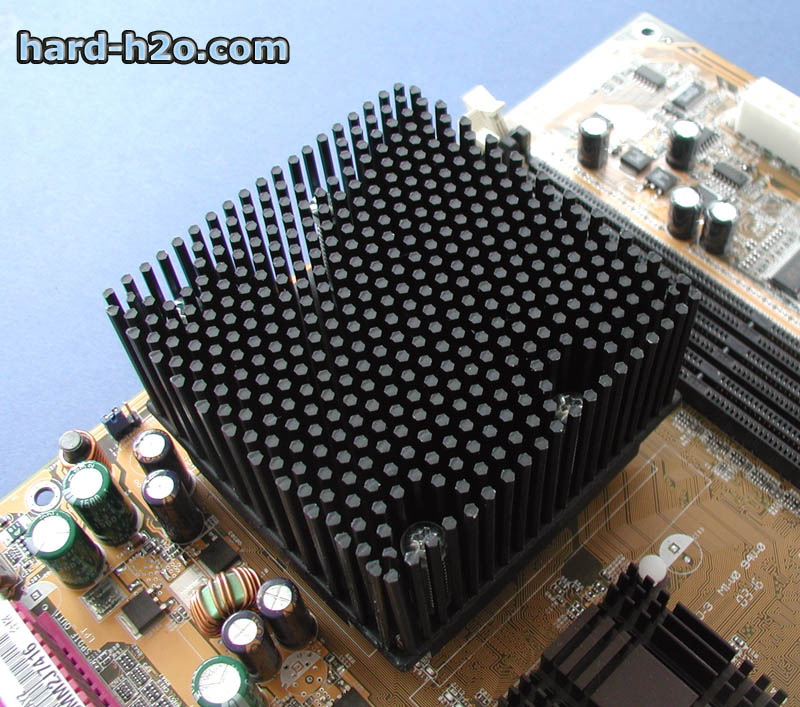

Una vez tengamos el clip en su sitio, colocamos el disipador en su sitio, para comprobar que el clip está bien colocado y que la base del disipador apoya totalmente sobre el micro. Si no fuera así habrá que revisar la colocación del clip, que no será del todo correcta.

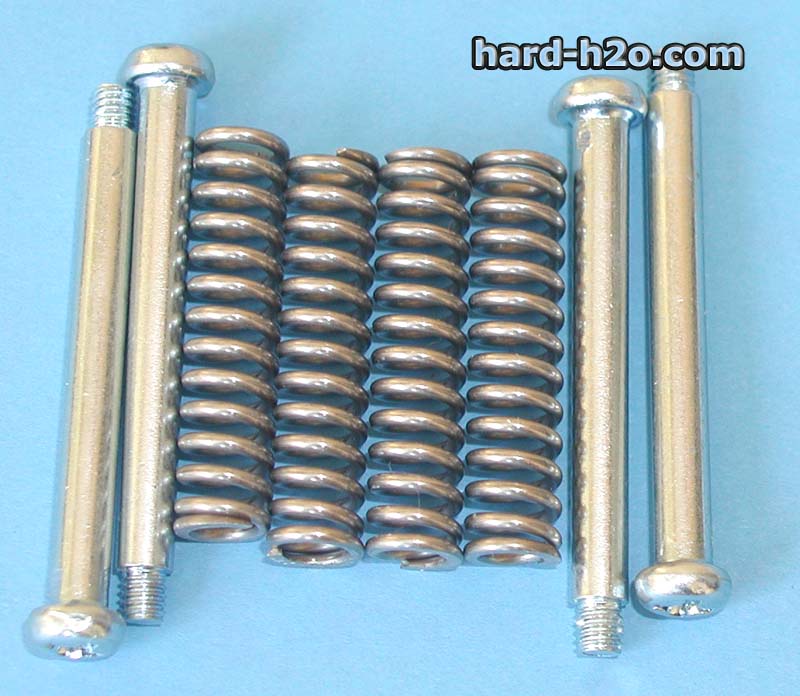

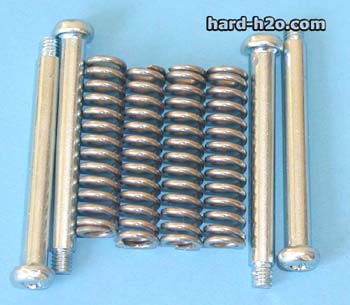

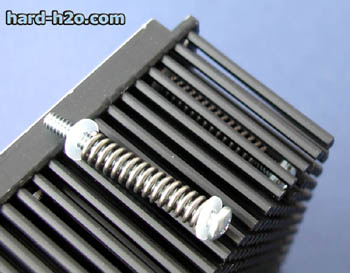

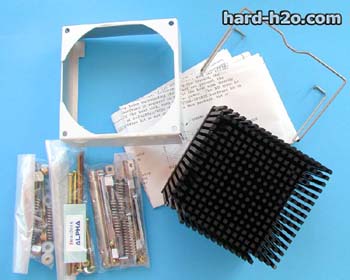

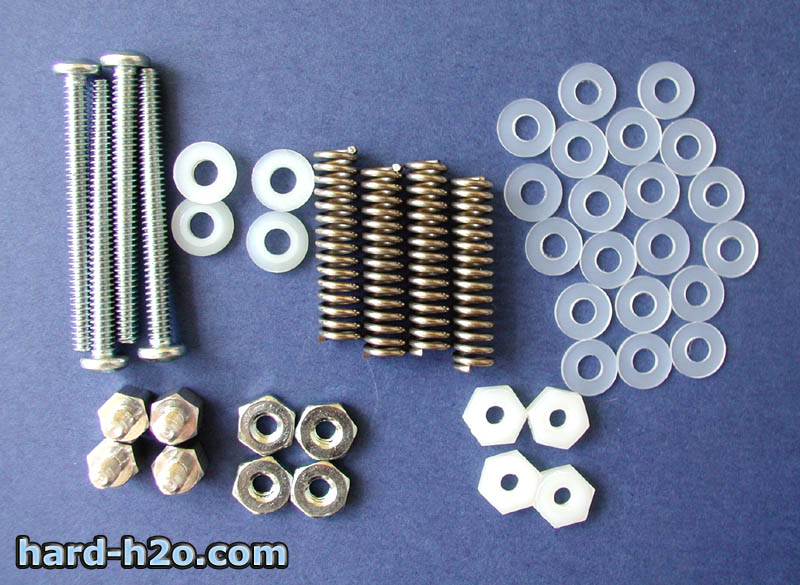

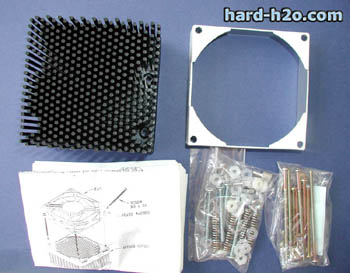

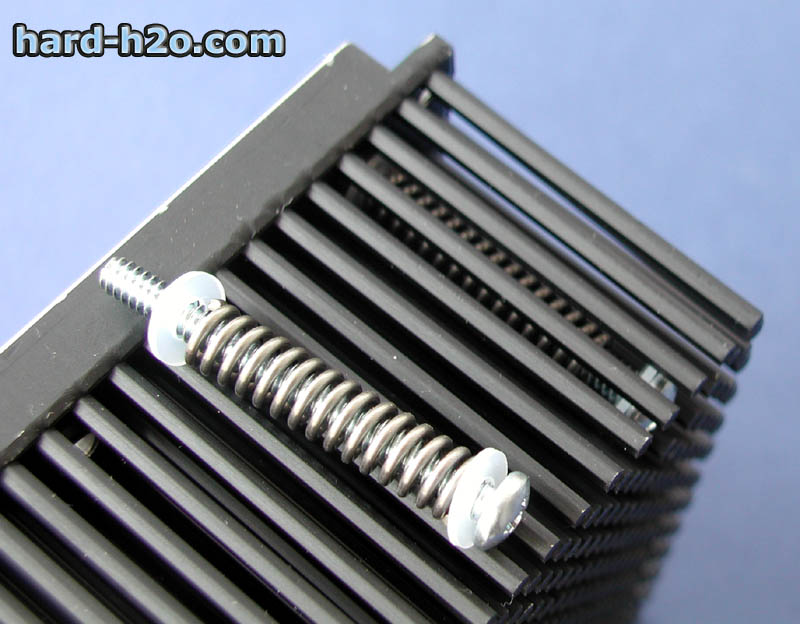

Como vamos a atornillar al soporte que viene con el disipador, utilizaremos los tornillos que aparecen en la foto, junto con los muelles, que presionarán el disipador al micro.

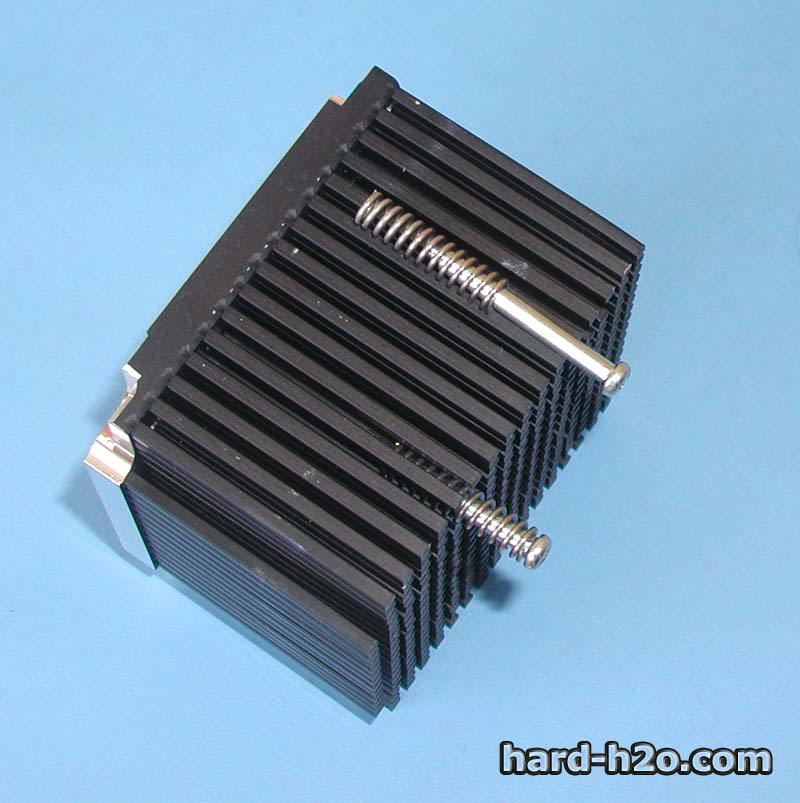

La colocación de este tipo de tornillos es, primero se coloca el tornillo en el interior del muelle para después colocar el conjunto en su sitio correspondiente.

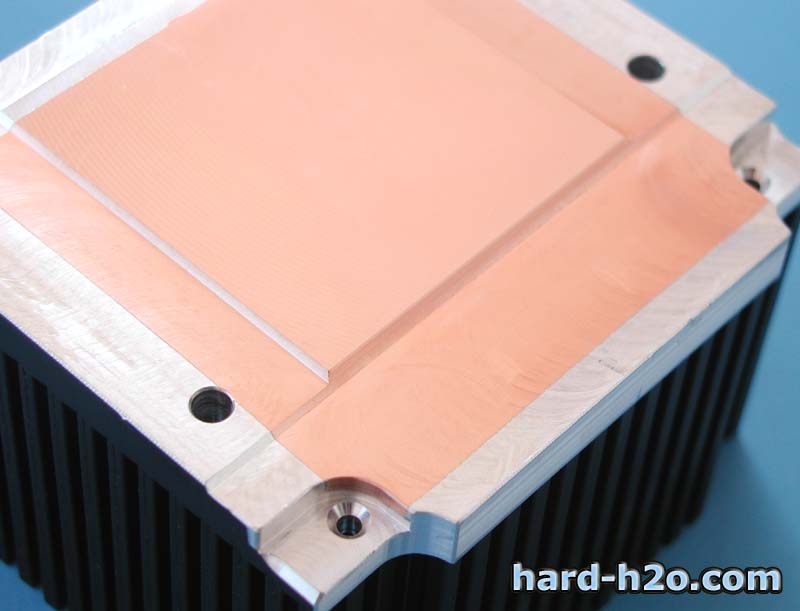

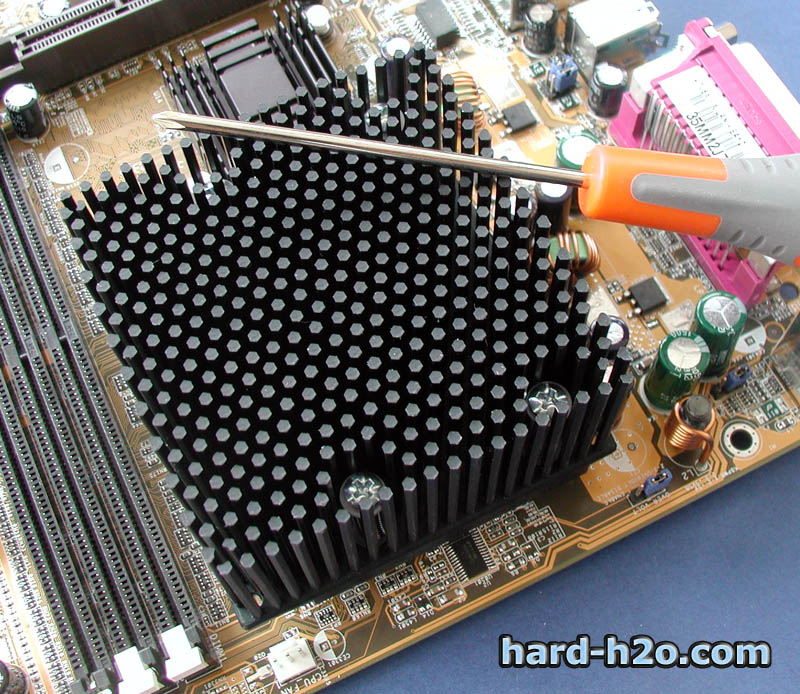

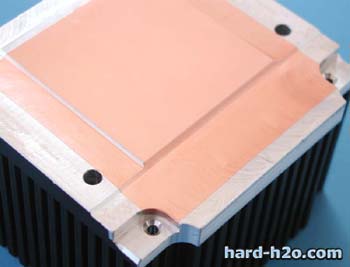

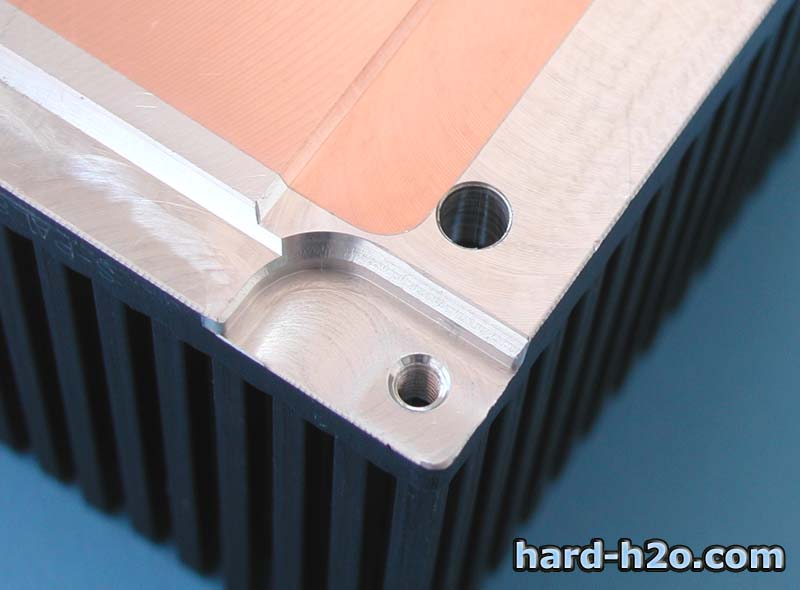

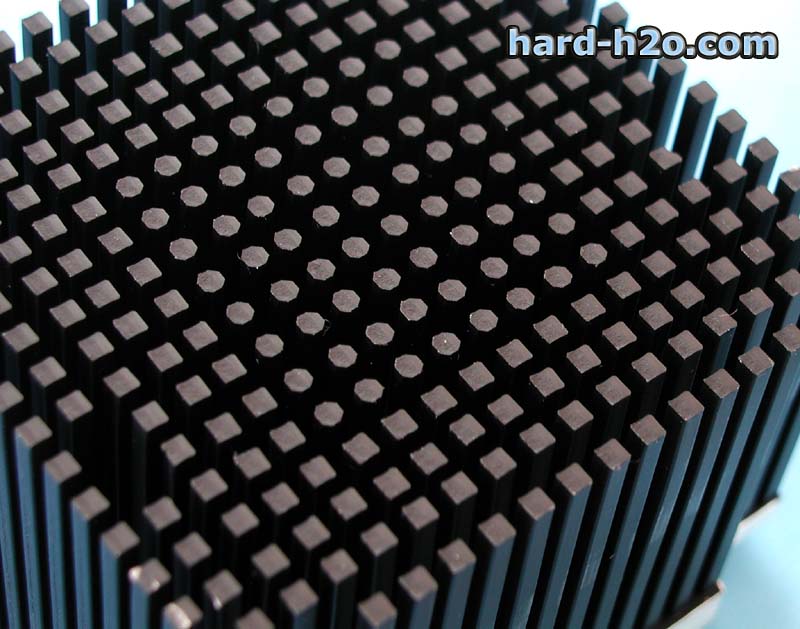

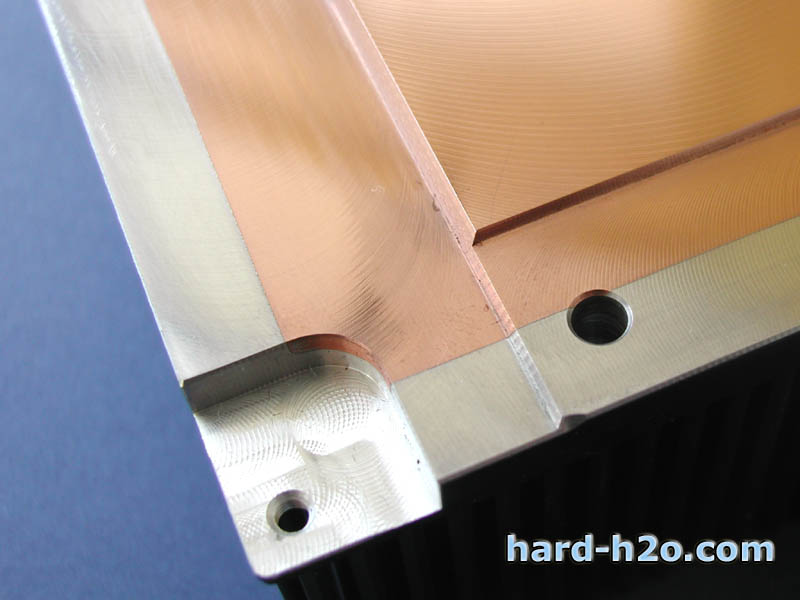

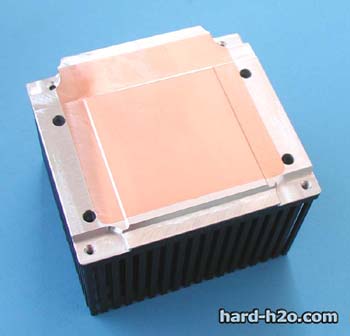

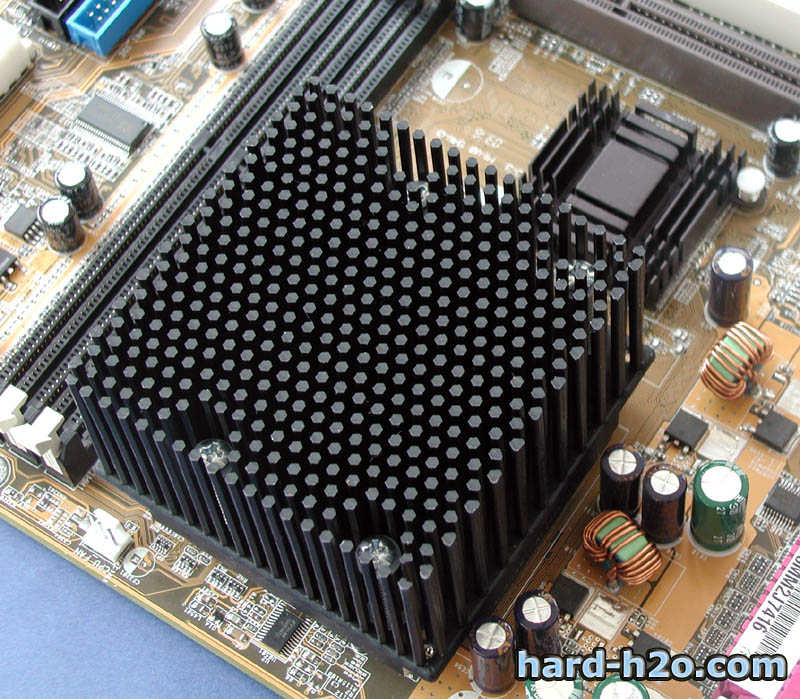

Los puntos de anclaje de los tornillos y los muelles es, como hemos comentado anteriormente, las zonas en blanco del disipador, es decir, las zonas donde no hay aletas.

Antes de realizar el apriete de todos los tornillos, debemos comprobar que coinciden con los agujeros que tiene el soporte para tal efecto.

Realizaremos el apriete de los tornillos, poco a poco y después de apretar uno un poco, apretaremos el que se encuentra en diagonal a este. Con esto conseguimos que el apriete sea uniforme y que el core del micro no sufra excesiva presión por un lado solamente. Tampoco forzaremos en exceso el apriete, con que el disipador quede firme es suficiente, si apretamos mucho, podemos romper el microprocesador.

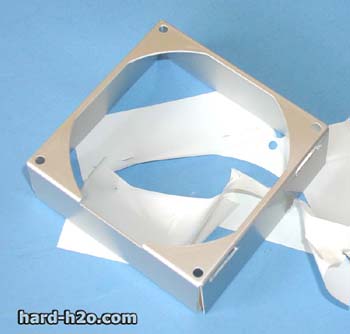

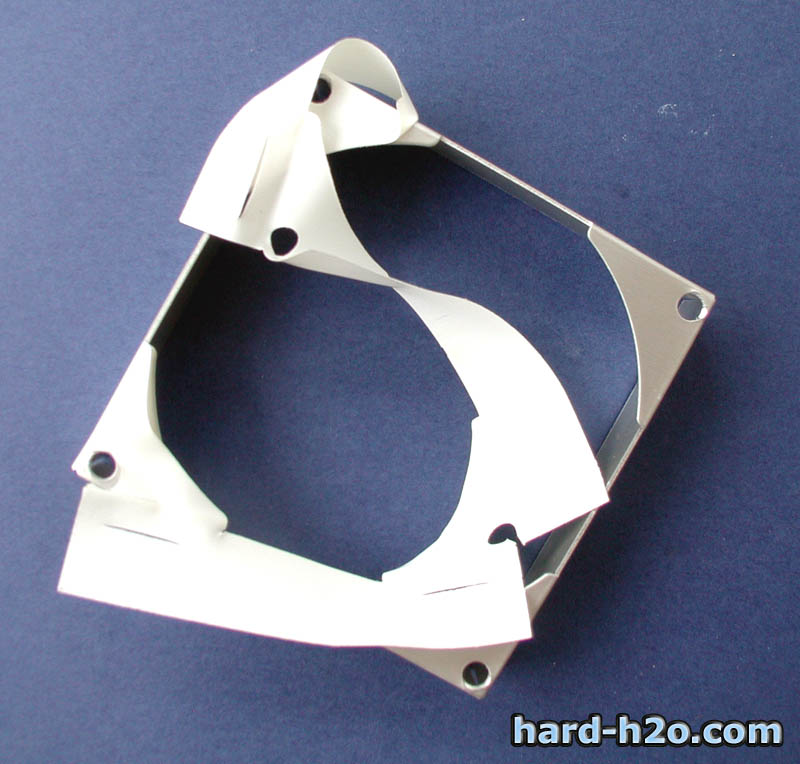

Una vez que está el disipador fijado, empezaremos con la colocación del carenado y el ventilador. Primeramente retiraremos el plástico protector que lleva el carenado.

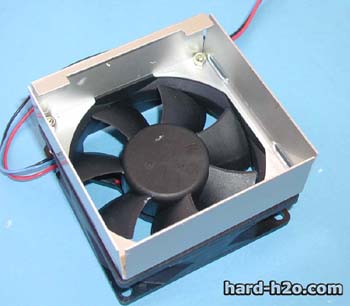

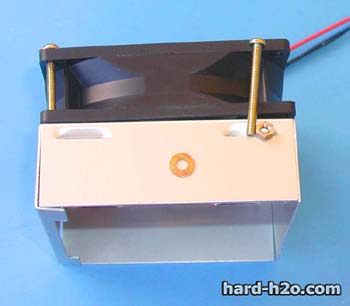

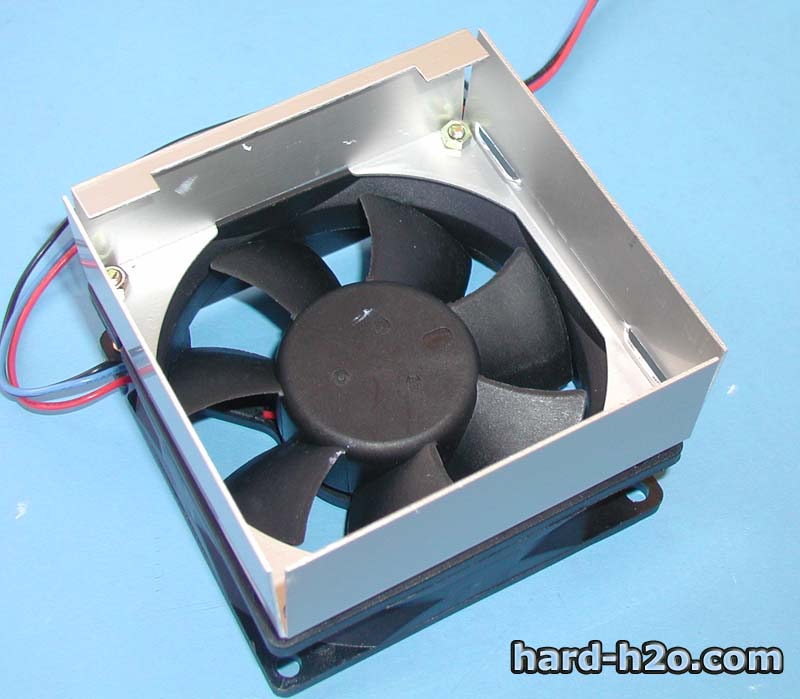

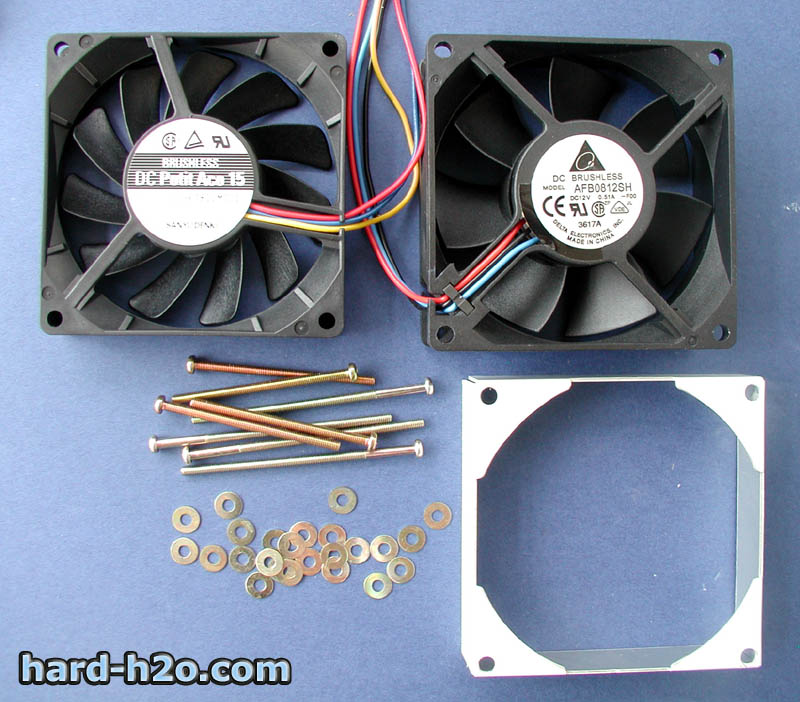

Seguidamente, colocaremos el ventilador deseado y utilizaremos los tornillos, con las tuercas y arandelas que aparecen en la foto.

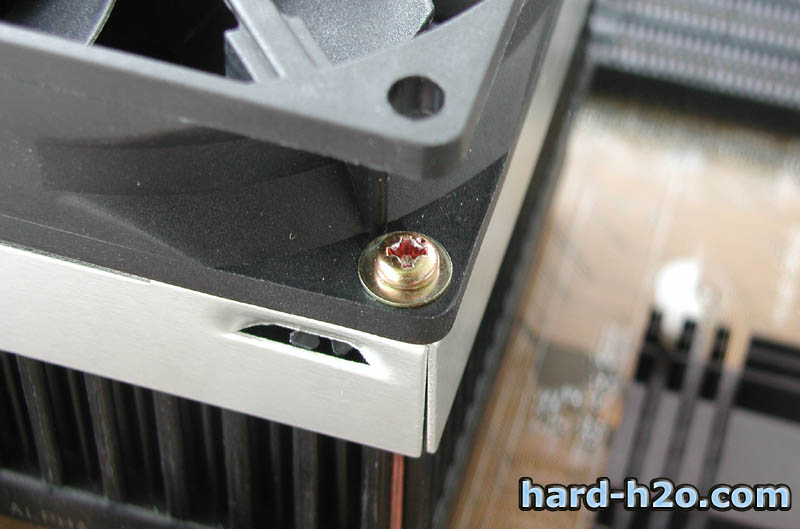

La fijación de la tuerca del ventilador se realiza por el interior del carenado, en la parte donde esta el doblez que se ve en la foto. La cosa se facilita, poniendo la tuerca en su sito y apretando el tornillo por el otro lado. Al principio sujetaremos un poco la tuerca, pero después el propio lateral del carenado hace que la tuerca no gire, pudiendo así apretar el tornillo.

El uso de estos tornillos "cortos" sólo lo utilizaremos en dos de los cuatro tornillos, que serán los que queden por la parte del clip de sujeción. También es importante tener en cuenta que colocaremos el ventilador de manera que saque el aire caliente del disipador.

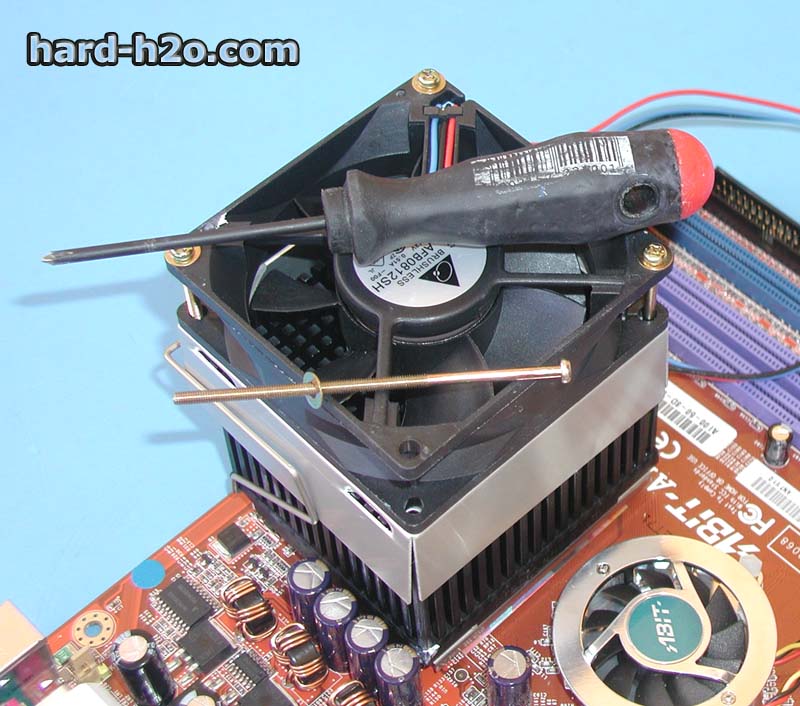

Para los otros dos tornillos, utilizaremos unos tornillos mas largos que vienen en el kit, como los que aparecen en la foto. Estos tornillos se fijan directamente al disipador, por lo tanto no necesitaremos utilizar tuerca, solo le pondremos una arandela en la cabeza del tornillo.

Para finalizar la fijación, solo nos quedará colocar el clip en su sitio del carenado. Para ello, lo forzaremos ligeramente hasta que se coloque en la muesca que tiene el carenado para tal efecto.

Por último, solo nos queda conectar el molex de tres pines del ventilador al conector que tiene la placa y que esta serigrafiado como CPU FAN. Este conector, en un sitio u otro y en las inmediaciones del micro, todas las placas lo tienen.

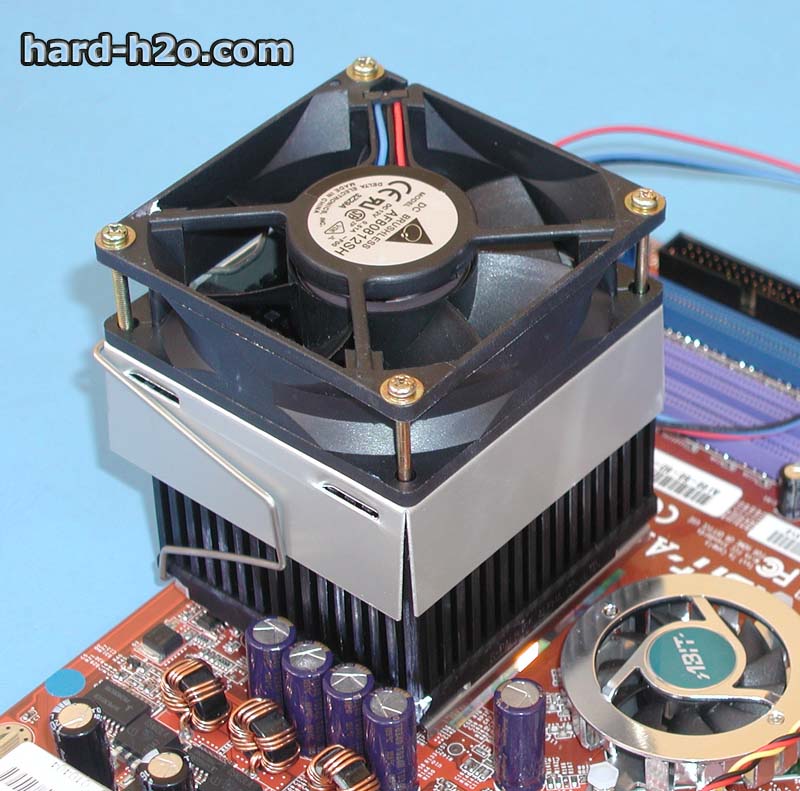

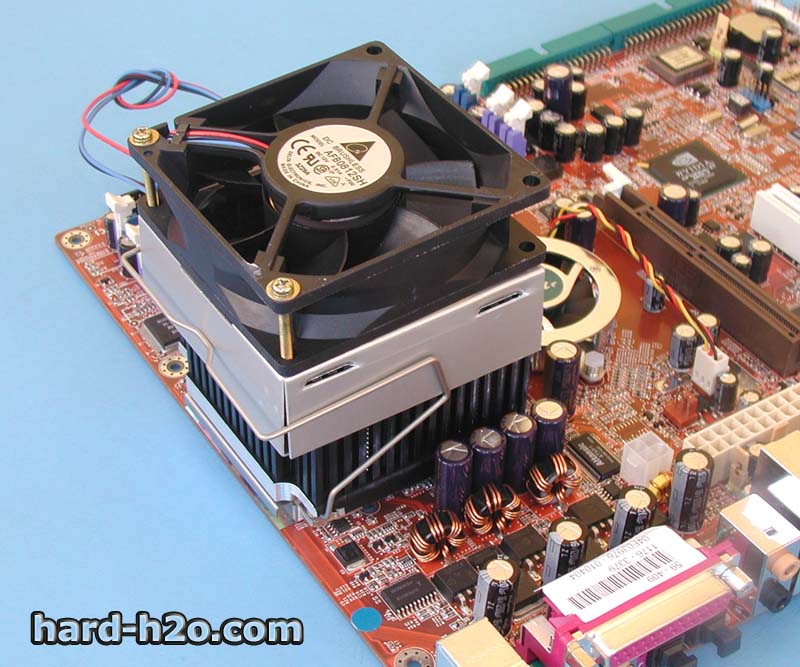

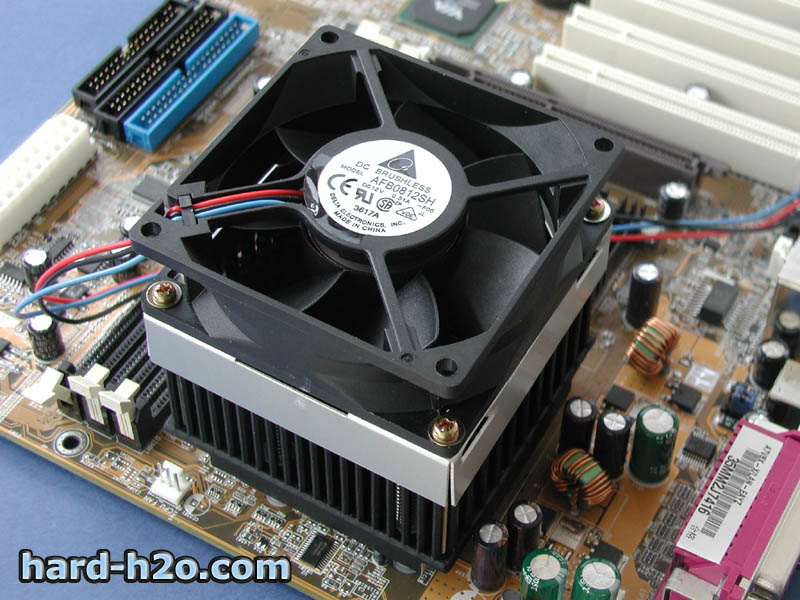

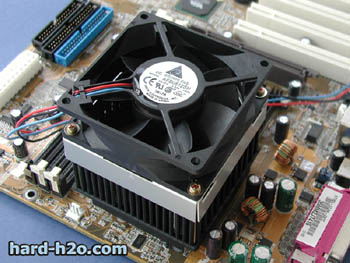

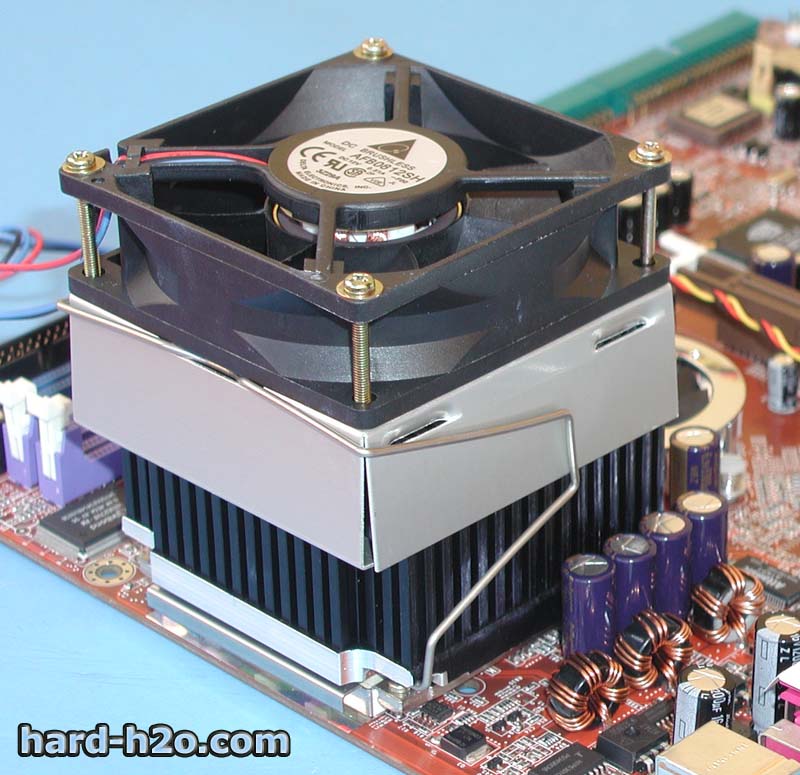

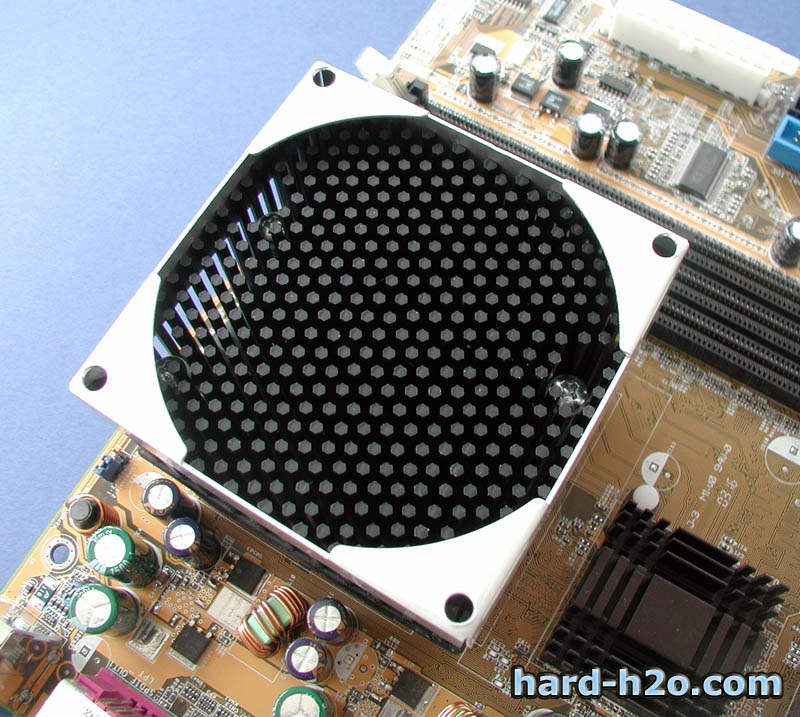

El resultado final, es el que se aprecia en la foto, el disipador con su ventilador colocado y fijado mediante el soporte que nos proporciona el fabricante para su colocación sobre el socket.
