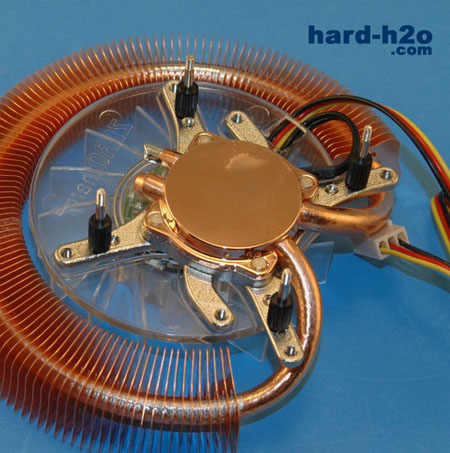

La base de cobre está perfectamente pulida; esto influye positivamente en la temperatura de la tarjeta, ya que tiene una mayor superficie de contacto, mejorando así la disipación.

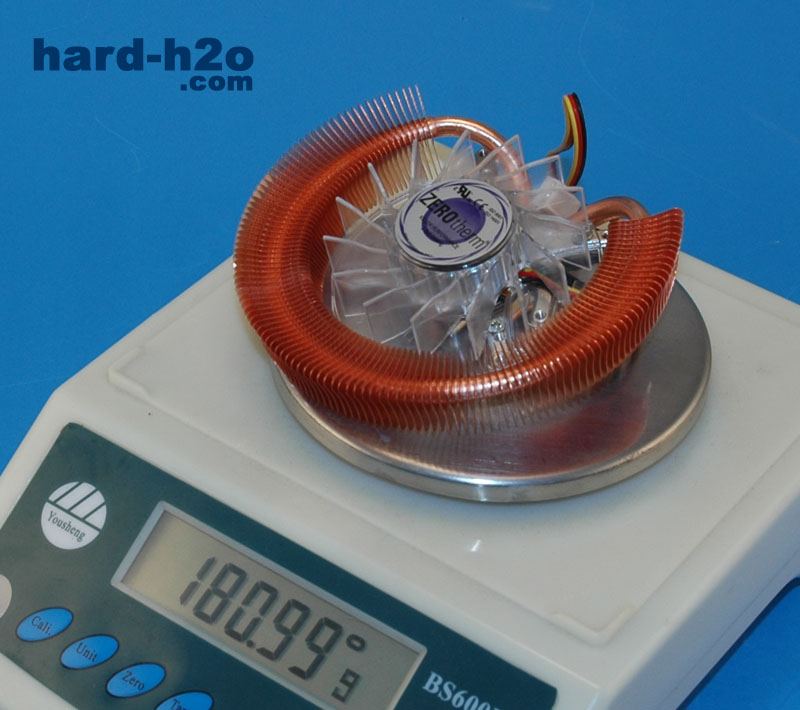

El peso se acerca a los 181 gramos, un valor muy normal para este tipo de disipadores.

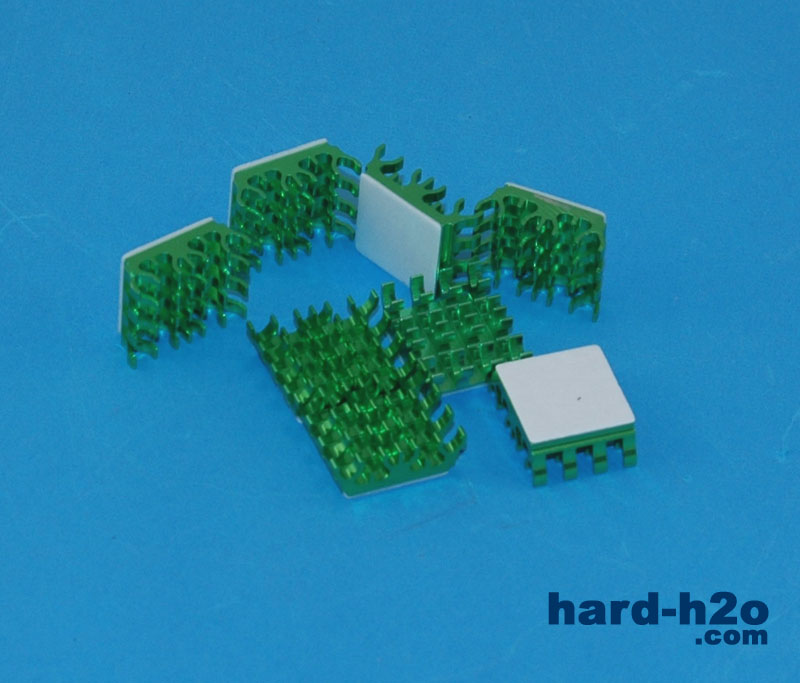

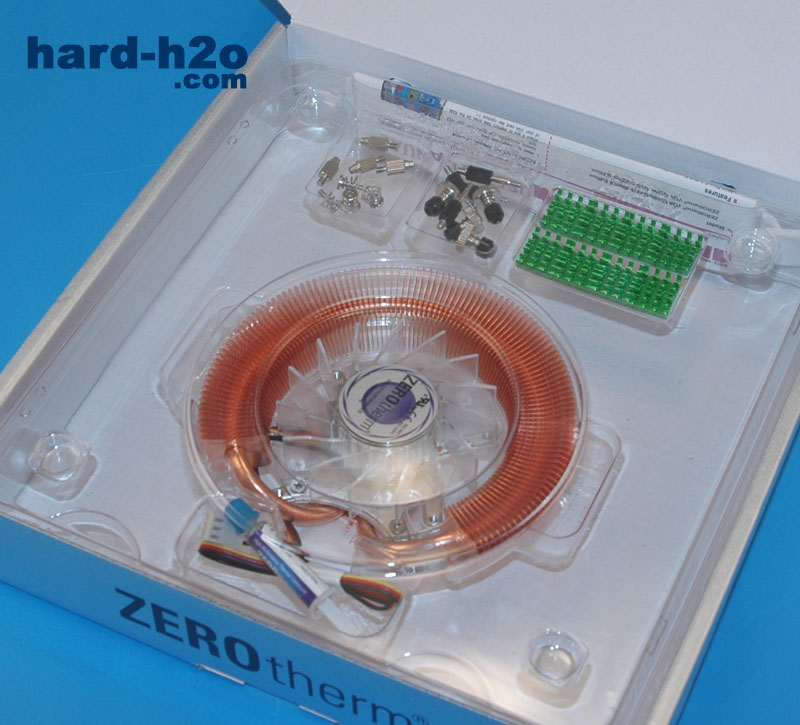

Disponemos de ocho disipadores de aluminio con autoadhesivo; éstos van en las memorias de la tarjeta. En cuanto los peguemos y encendamos nuestro sistema, con el calor que desprende la tarjeta, quedarán fuertemente fijados.

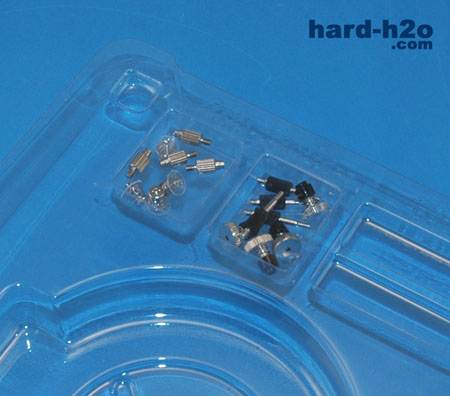

A la izquierda tenemos el kit de montaje con los anclajes para sistemas duales (SLI/Crossfire) y a la derecha, el de los anclajes básicos que usará la mayoría. Hemos de decir que el primero, al tener piezas más pequeñas, es algo más complicado de instalar.

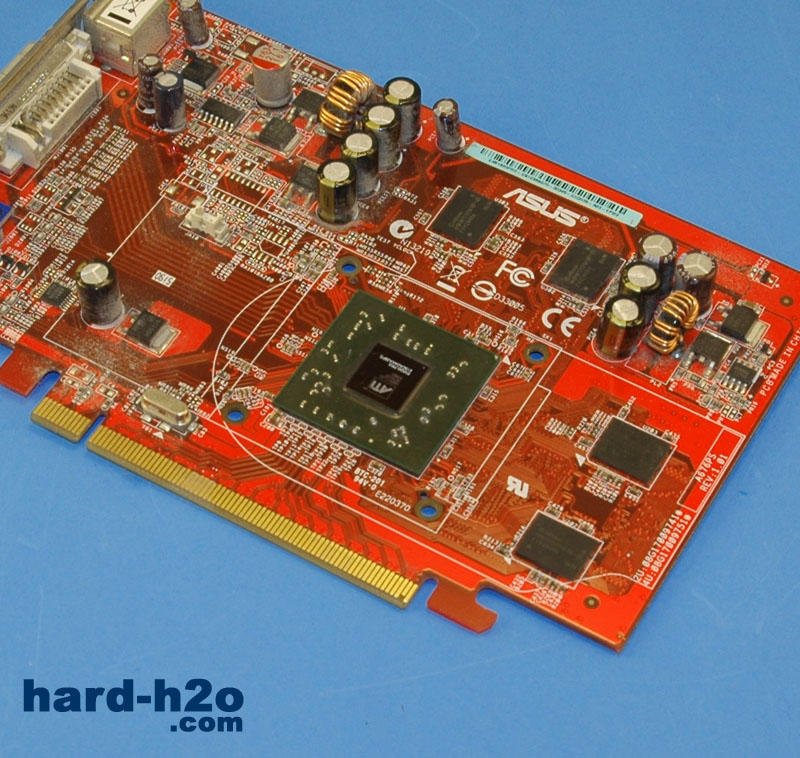

Como norma general, ante un cambio de disipador, tendremos que limpiar los restos de pasta del núcleo y dejarlo bien limpio para la nueva aplicación.

Como ya hemos comentado, los disipadores de aluminio son muy fáciles de instalar. Quitaremos el papel protector y pegaremos. No hay que preocuparse porque parezca que no quedan bien pegados, con el calor que generan las memorias, el pegamento se fijará como es debido.

A continuación, una fina capa en el núcleo será bien extendida, sin dejar huecos o grumos de pasta. Aplicarla correcta o incorrectamente puede que sea la diferencia entre tener unas buenas temperaturas y un excelente rendimiento, o tener cuelgues y reinicios en el sistema.

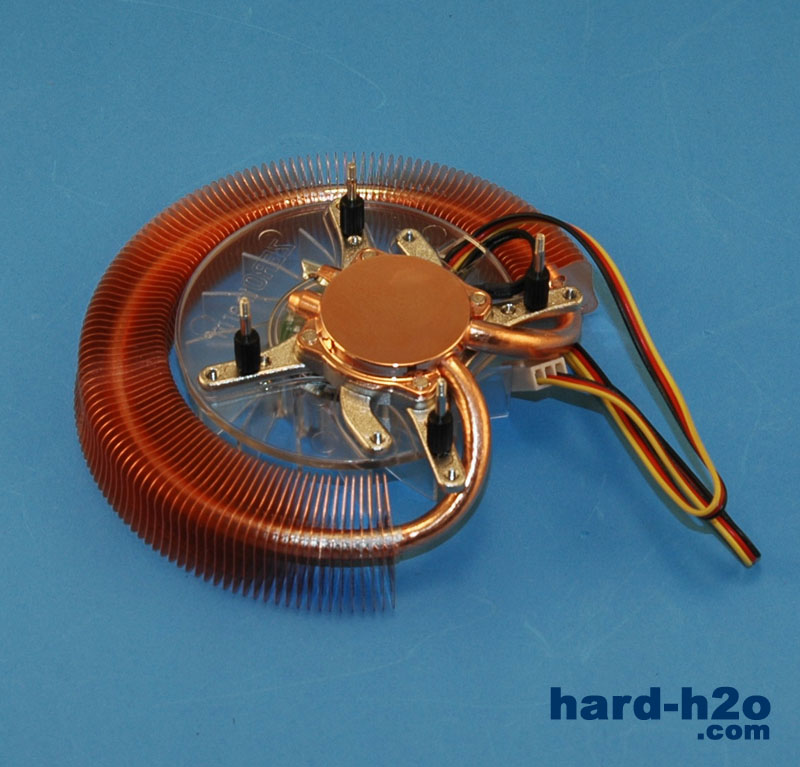

Instalaremos el kit de perfil alto, para sistemas con una sola gráfica. Atendiendo a las indicaciones del fabricante, atornillaremos los anclajes en los orificios que corresponden, según el modelo que tengamos.

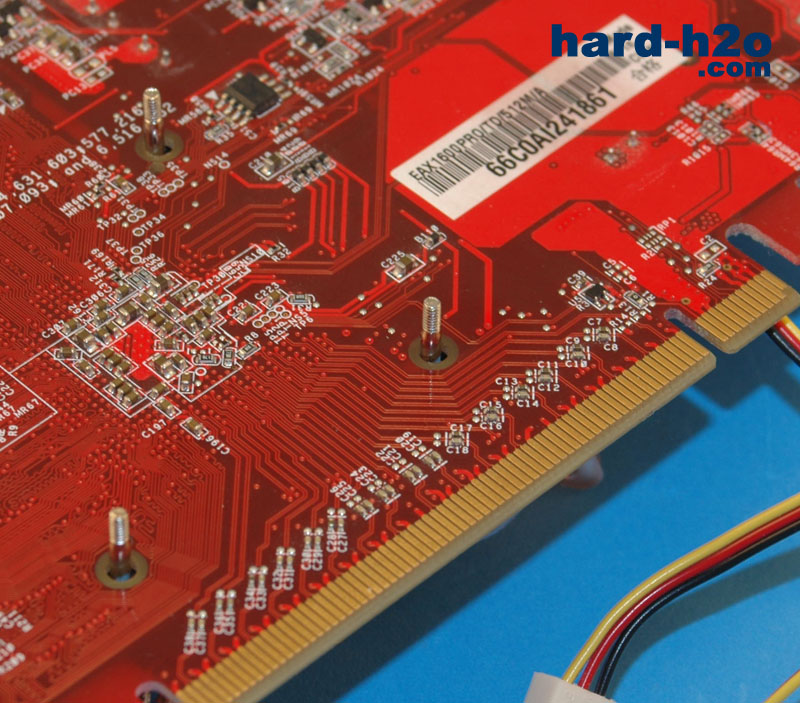

Vemos que estos anclajes son más grandes que los del otro kit, por lo tanto, muy manejables y fáciles de instalar. Ahora, estos anclajes deberán coincidir con los orificios de la tarjeta.

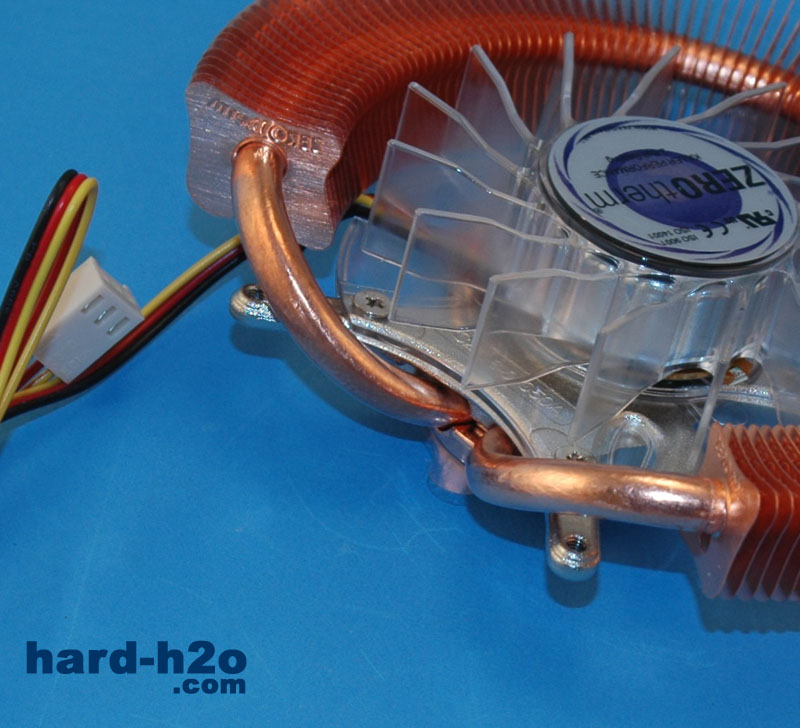

Y efectivamente, coinciden. Evidentemente, si no lo hacen, tendremos que repasar si están en los agujeros correctos. Tendremos que ver también que el disipador están en la posición correcta, es decir, las dos ramas del heatpipe mirando a la ranura de conexión.

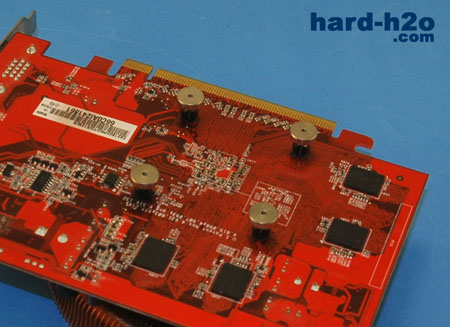

Ahora rocedemos a atornillar el conjunto con estas pequeñas tuercas. Es mejor apretar un poco el primero y luego, seguir con el opuesto; así nos será más fácil la instalación.

Las tuercas disponen de unos muelles que actúan como limitadores. Cuando apretemos a tope y ya no tengamos fuerza para hacerlo más, será la señal perfecta para saber que está correctamente atornillado. Esta es la razón por la que no se debe usar ningún tipo de herramienta, bastará la fuerza de nuestras manos.

Ya está instalado. Vemos cómo los dos extremos están mirando en la dirección correcta. De otra manera, seguramente el disipador chocaría con algún componente.

Aunque el fabricante otorga compatibilidad absoluta con todos los modelos listados en su web, es siempre interesante comprobar que el disipador no toca ni oprime ningún componente de la tarjeta.

Una vez puesto en funcionamiento, el ruido inicial del disipador es prácticamente inaudible. Ahora, con carga máxima, el ventilador comienza a subir sus RPM, pudiendo generar más ruido; éste dependerá de la temperatura que alcance la tarjeta. Recordemos que si conectamos el ventilador a la placa base, es el sensor de éste el que se encarga de controlarlo todo.

Como no, esta edición del disipador lleva consigo unos LEDs azules, que harán iluminar todas las aspas que componen el ventilador.
