Disipador Titan D9TB
| Análisis: | [U]plink |
| Fotos y montaje: | Franzol |
| Publicado por: | Franzol |
| Fecha: | 01/04/2004 |
Producto cedido por Titan
En esta ocasión Titan nos ofrece su disipador TTC-D9TB/CU35/R1: es un disipador que puede venir muy bien a aquellos usuarios que se preocupan por la refrigeración de su sistema y que no puede permitirse tener un disipador de gama alta. El nivel sonoro de este ventilador es más que aceptable y su diseño tiene una orientación clara al modding.
Especificaciones técnicas:
| Velocidad de giro | 2300 RPM |
| Voltaje / Wataje / Amperaje | 12 V / 1.56W / 0.13 A |
| Caudal de aire | 31.98 CFM |
| Composición | Aluminio con base de cobre |
| Socket | 462 (A) - XP y Duron |
| Sonoridad | 26 dBA |
Presentación y vista en detalle:
 |  |

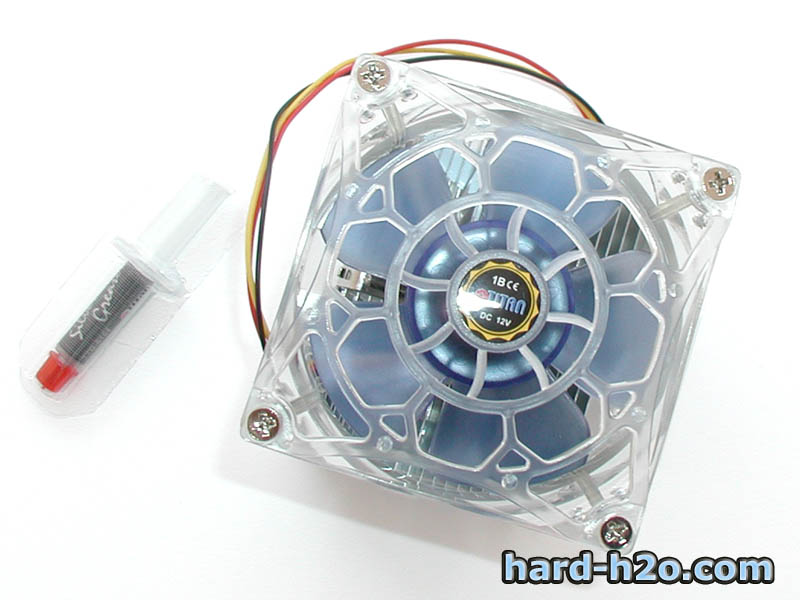

| La caja del disipador tiene una firmeza que gracias a ella nuestro disipador puede viajar sin deteriorarse dentro de ella, esto es un factor importante si compramos en tiendas online. | Dentro de la caja podemos ver el disipador en cuestión que adjunta un tubo de 1.5g de pasta térmica de plata marca Titan. El diseño se presenta fresco y vivo. |
 |  |

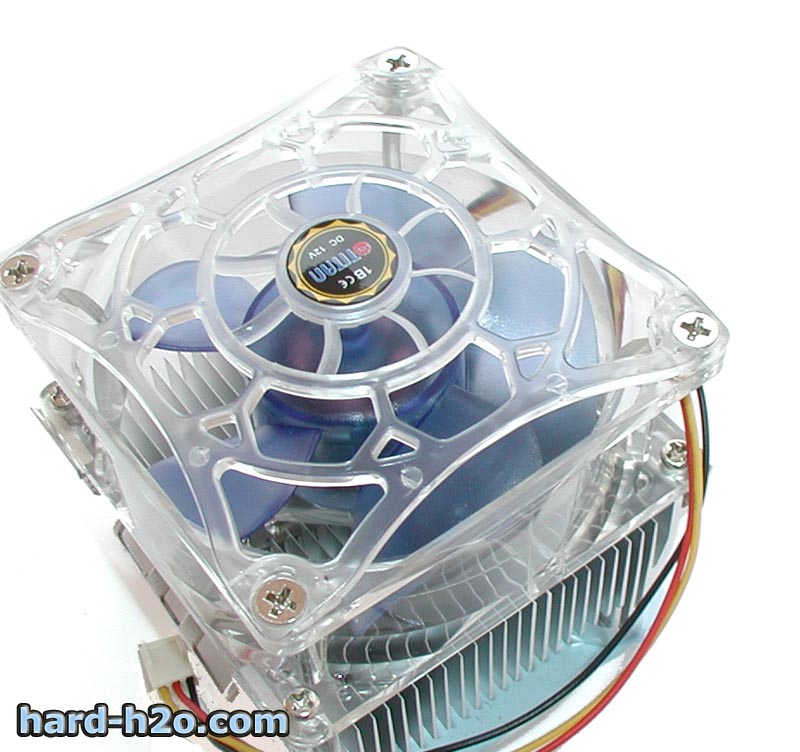

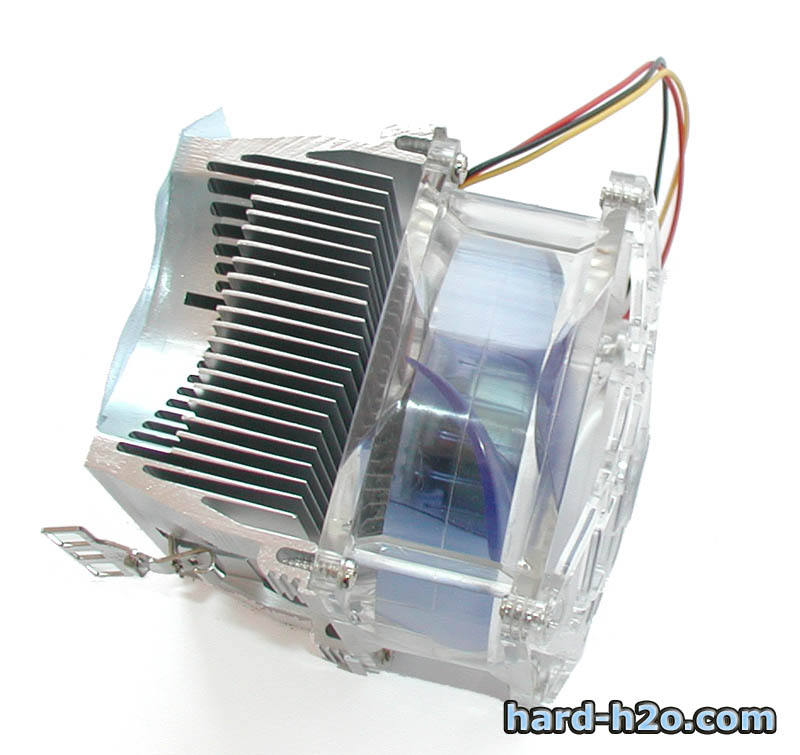

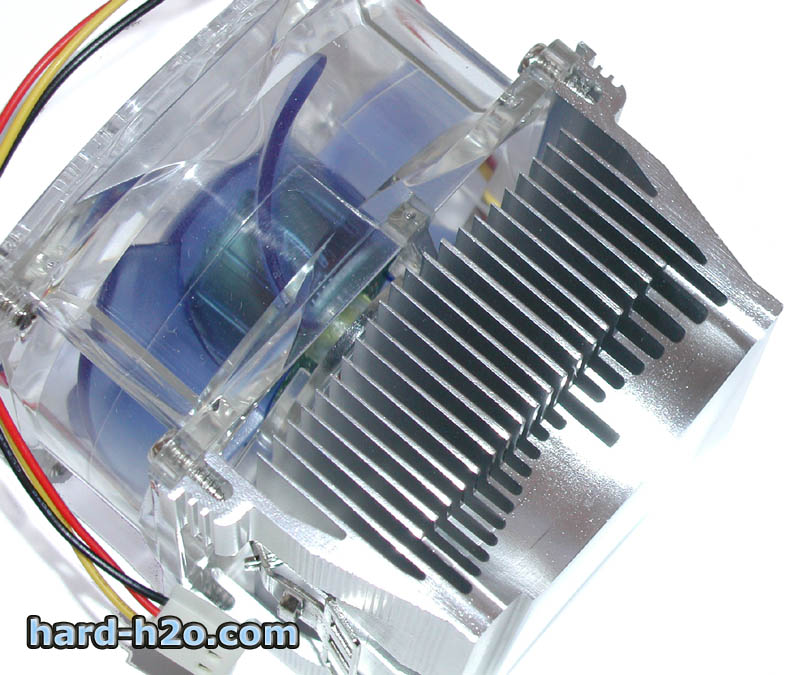

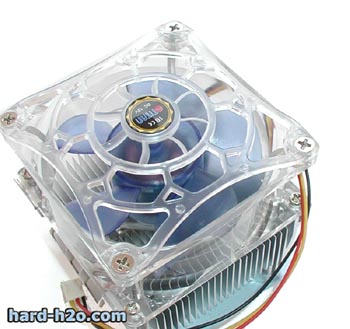

| El ventilador viene protegido por una rejilla transparente, la cual permite ver las aspas azules que le dan un toque modding a nuestro disipador. | Como podemos apreciar en la foto, las aletas tienen un grosor muy fino, lo que permite tener un gran número de ellas en un reducido espacio, aumentando la superficie de disipación y esto conlleva la reducción de temperatura. |
 |  |

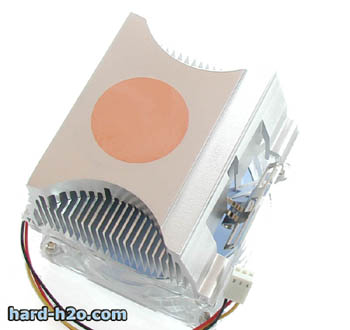

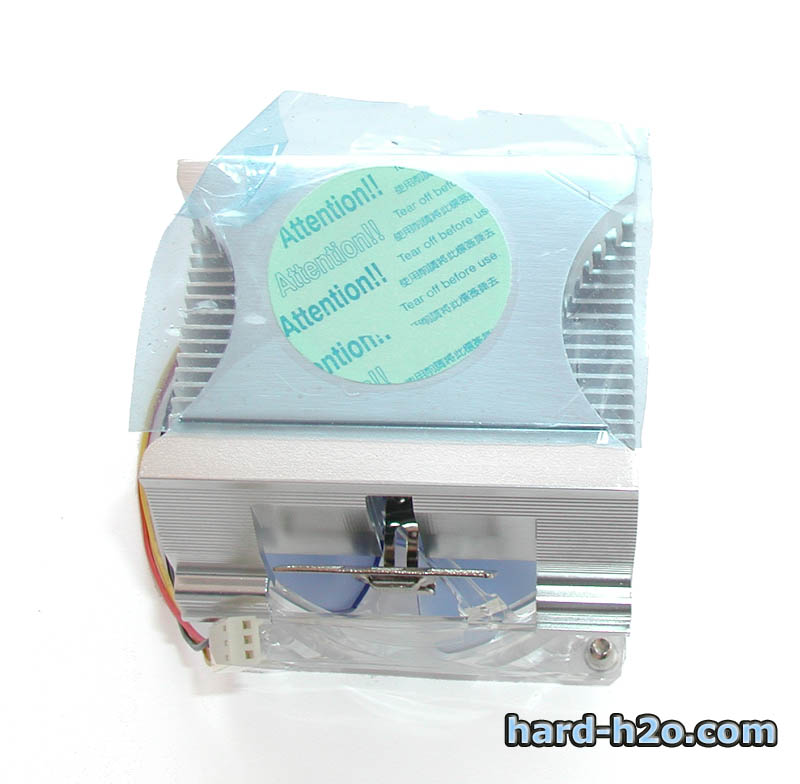

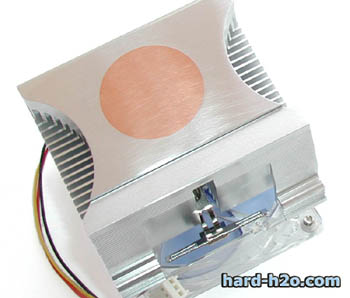

| La base del disipador viene protegida con una pegatina, para evitar que sea deteriorada. | Quitamos la pegatina y vemos como reluce la base del disipador. |
 |  |

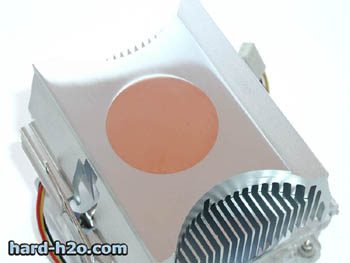

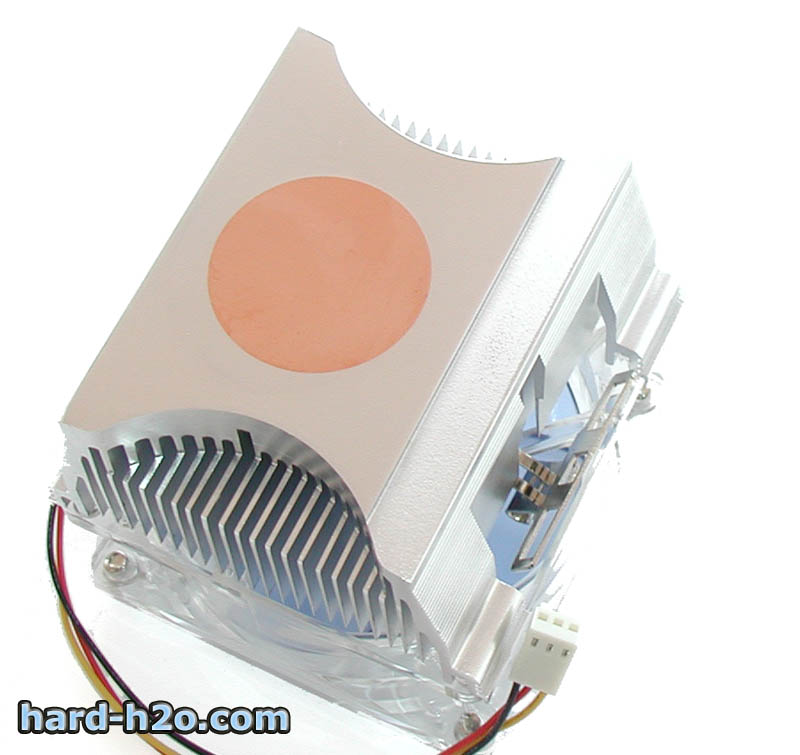

| Como podemos ver la zona que hace contacto con el core es de cobre, lo que favorece a la transmisión de calor,... | ...mientras que el resto es de aluminio. La zona fabricada en cobre coincide perfectamente con el core del procesador, lo que permite una mejor transmisión de calor entre ambos |
 |  |

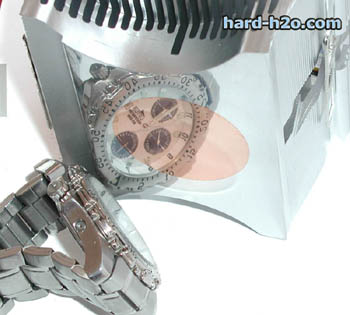

| El pulido, como se muestra con el reflejo del reloj, es magnífico. | Tras la "carcasa" del ventilador podemos ver el celeste de las aspas. La base de aluminio y las aletas tienen una construcción fuerte y sólida. |
 |  |

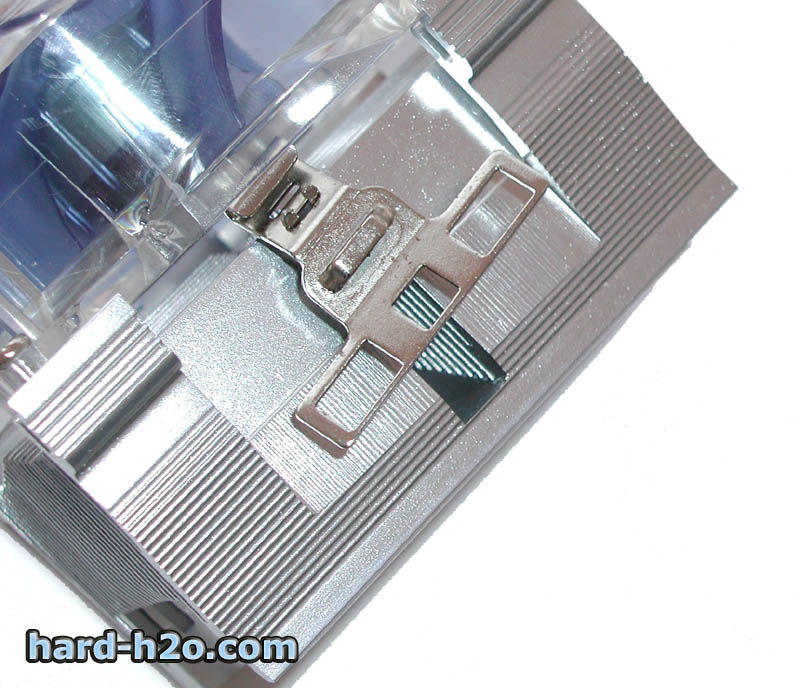

| La sujeción que tiene el disipador es la típica del socket 370 y 462 con 3 enganches. | Podemos separar el ventilador del disipador, con el fin de ponerle un ventilador que se adapte a nuestras necesidades. Podremos colocar cualquier ventilador de 80mm. |
 |  |

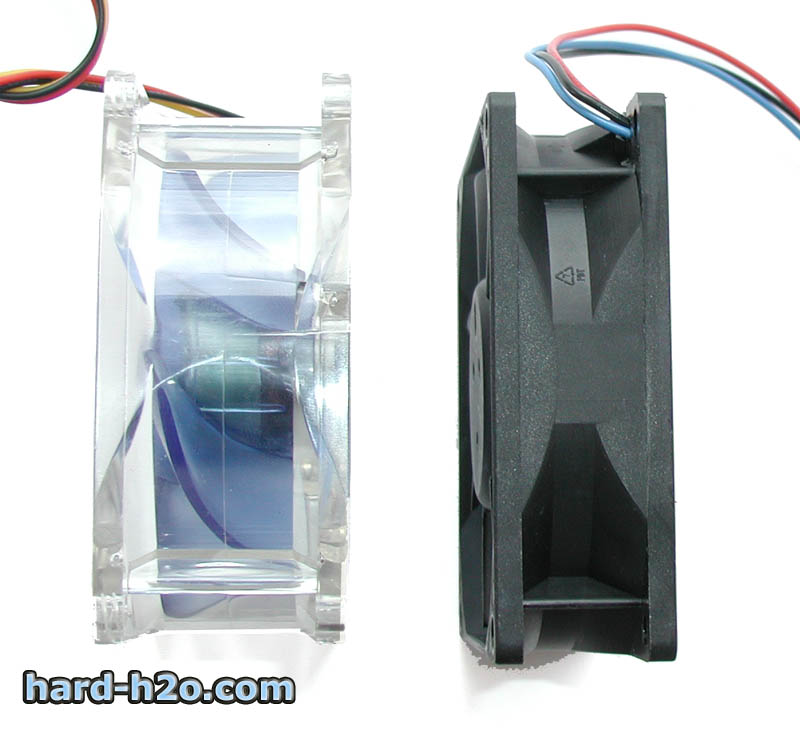

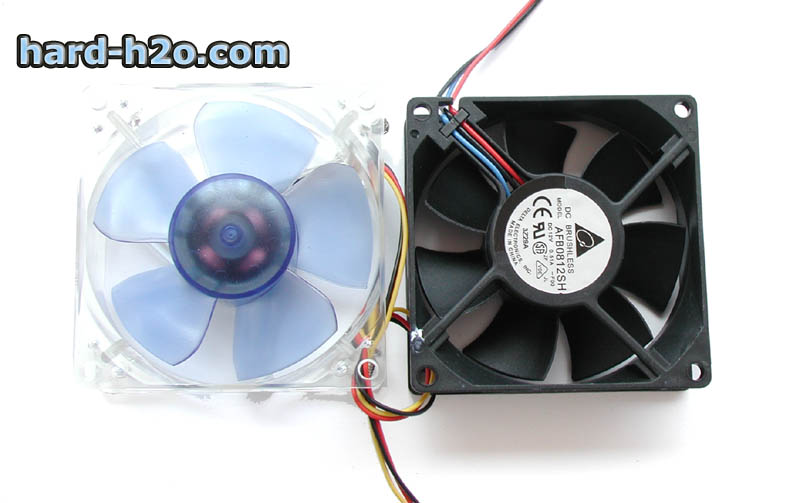

| A la izquierda vemos el ventilador que trae el TTC-D9TB/CU35/R, y a la derecha otro ventilador de 80, son perfectamente compatibles. | Vemos que la altura de este ventilador es superior a la habitual, permitiendo así aumentar el caudal de aire. |
 |  |

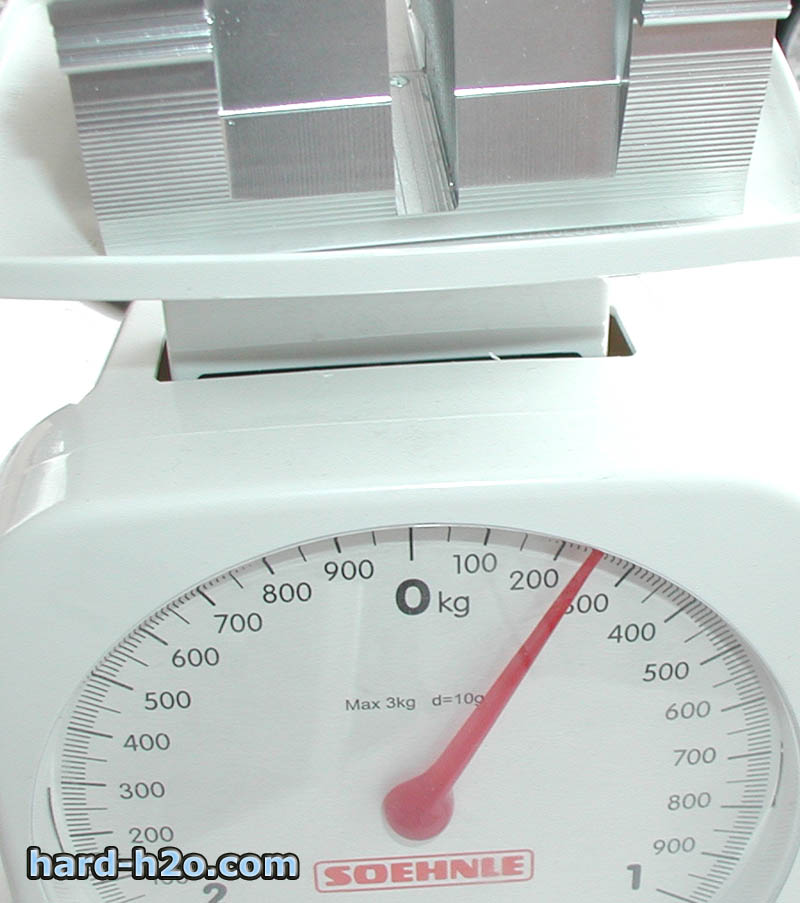

| El ventilador se alimenta eléctricamente por una conexión molex de 3 pines, con la que además podremos estar informado en cualquier momento de la velocidad de giro del ventilador. | Nuestro TTC-D9TB pesa unos 250g. Gracias a esto podemos transportar nuestro PC sin ningún problema, no como ocurre con otros disipadores que es conveniente desmontarlos cuando nos trasladamos. |
 |  |

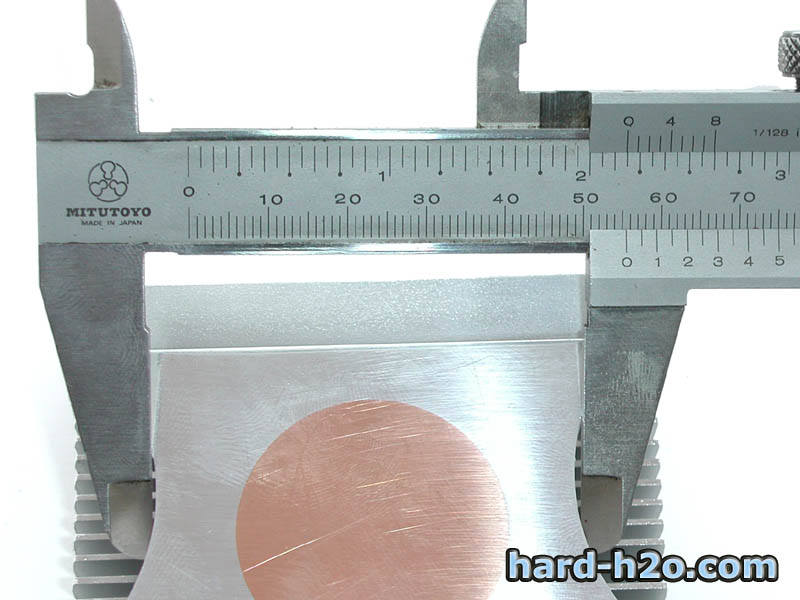

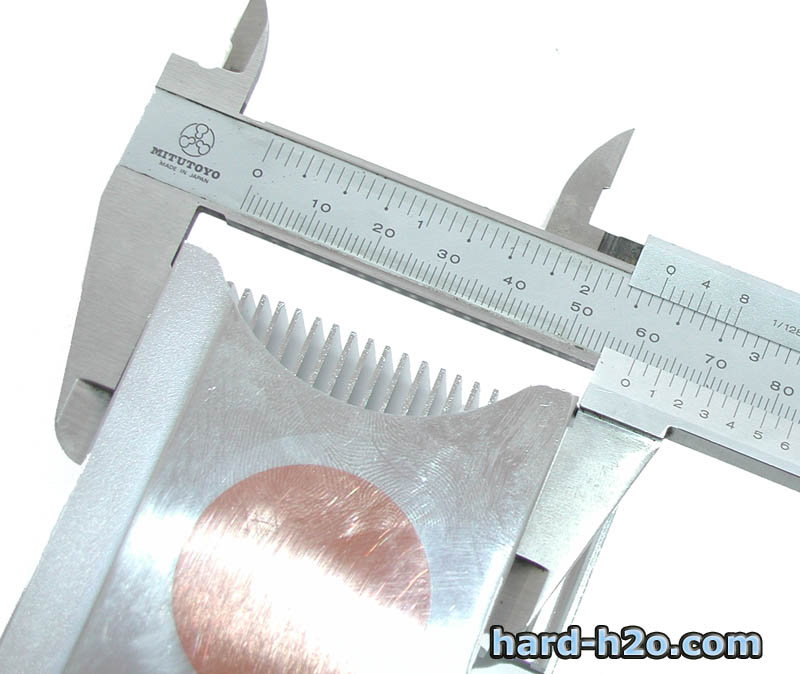

| La base del disipador mide 56 mm en la parte estrecha | ...y 60 en la más ancha. |
Montaje:
 |  |

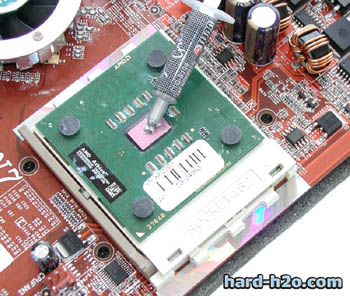

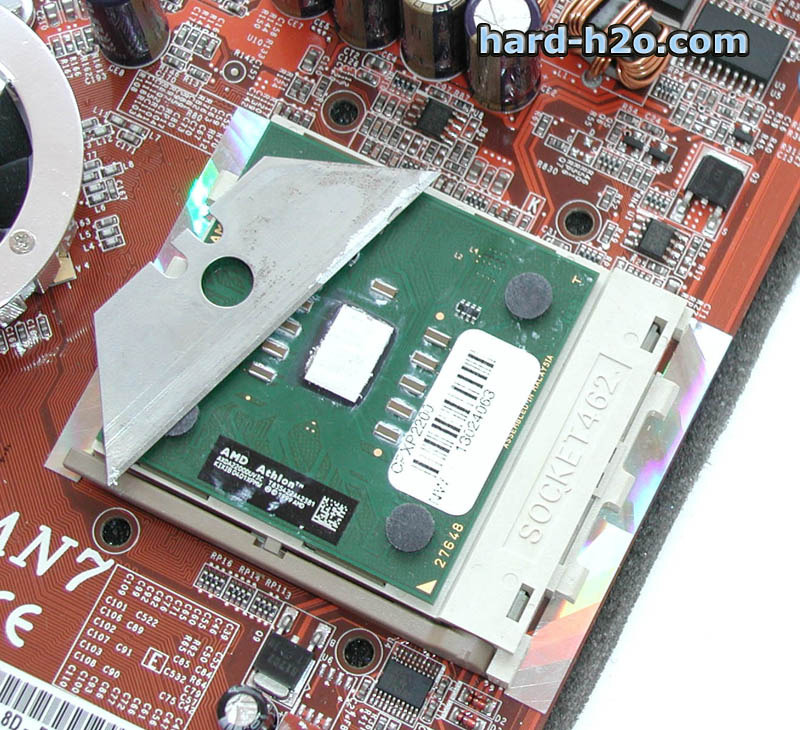

| No os olvidéis usar pasta térmica a la hora de montar vuestro disipador. En este caso usamos la que adjunta Titan. | Nos ayudamos de esta cuchilla para dejar el gel térmico en una capa fina y uniforme. |
 |  |

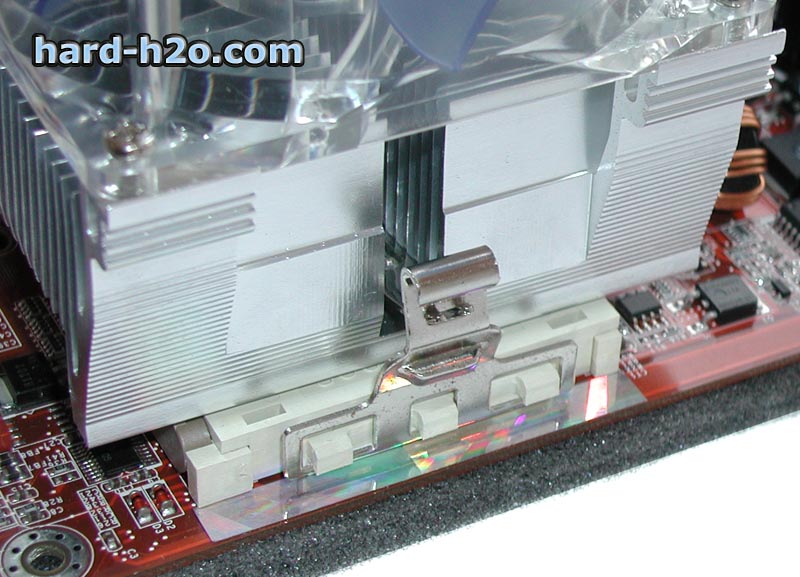

| Colocamos el disipador sobre el procesador teniendo en cuenta la muesca que coincide con el socket. Hacemos presión sobre el clip y lo enganchamos en las pestañas del socket. | Realizamos la operación en el lado opuesto. |
 |  |

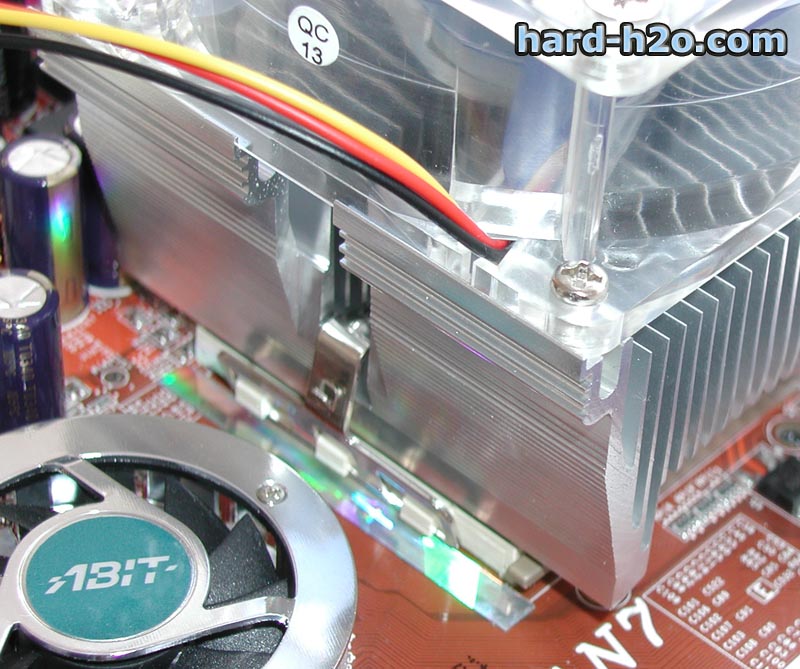

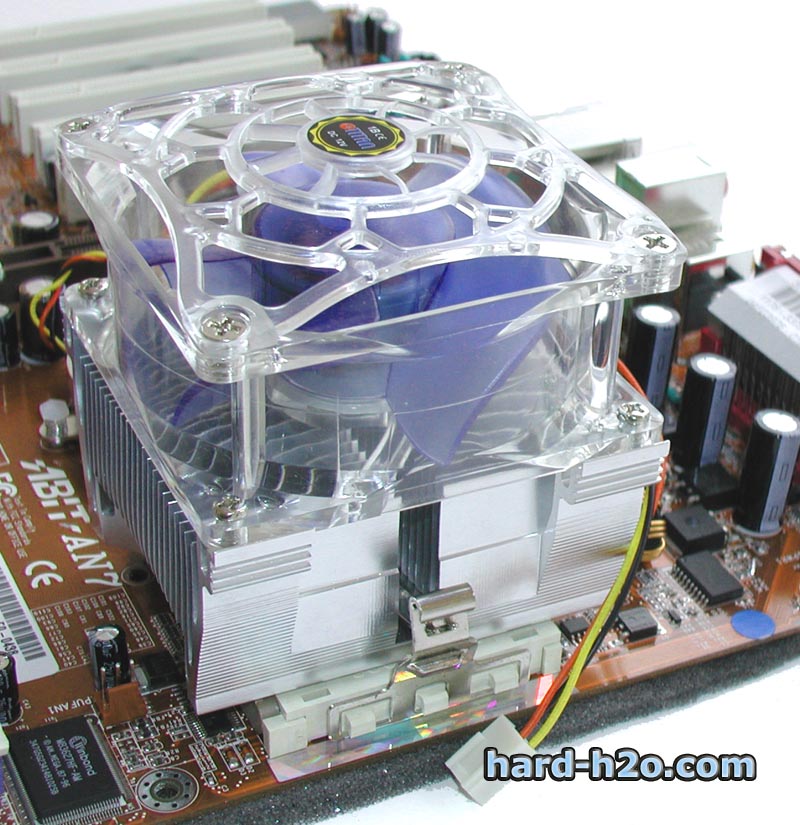

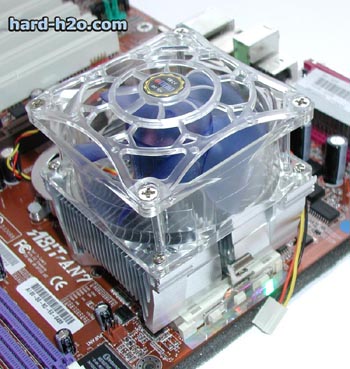

| Comprobamos que ambos clips estén en su sitio y la sujeción sea firme. | El disipador ya está colocado correctamente, el contacto entre el disipador y el procesador es el adecuado. |
 |  |

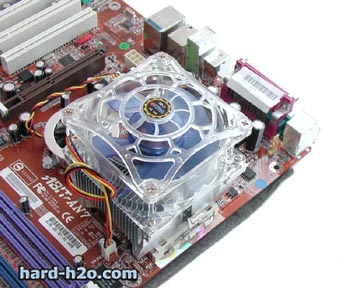

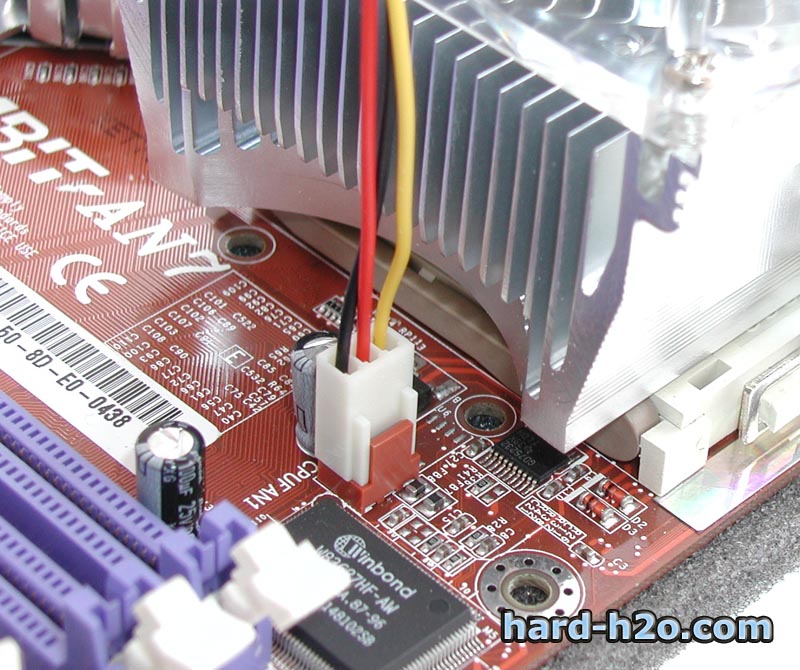

| Enchufamos ahora el conector de 3 pines, lo encontramos en la placa base junto al socket. | ...El tamaño es muy manejable respecto a la placa, no tendremos problemas con los elementos que rodean al socket Ya estamos listos para poner encender nuestro equipo |
| |

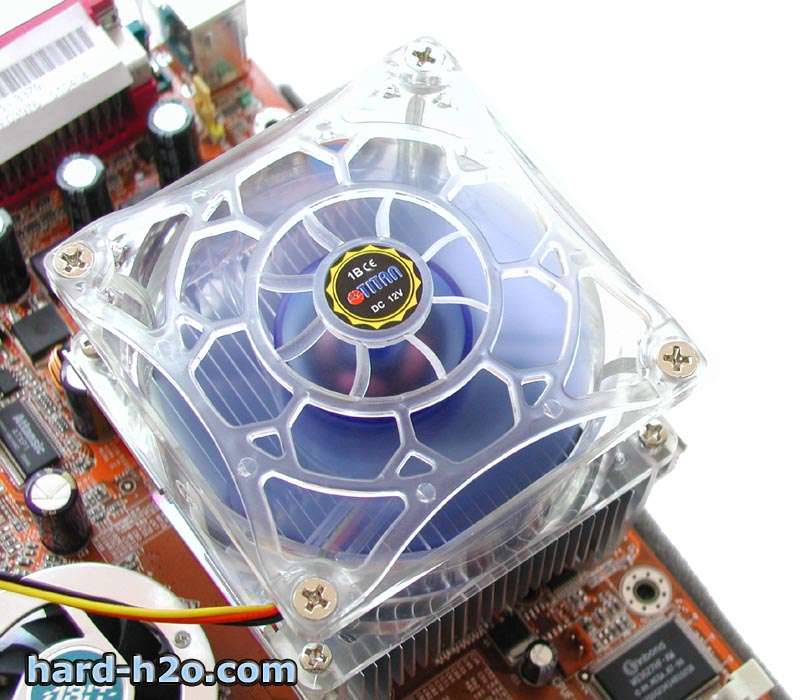

| ¡¡Ya tenemos nuestro ventilador funcionando!! El diseño de este ventilador es muy agradable, la combinación de colores es muy acertada, además el aluminio no se pone tan feo como el cobre. |
Equipo de pruebas:
| Componente | Modelo |
| Placa Base | Abit NF7-S 2.0 (nforce2 Ultra400) |
| Procesador | AMD XP 2500+ Barton (1833mhz) |
| Memoria | 2x256 Kingston pc3200 ValueRam |
| Disco Duro | Barracuda |
| Tarjeta gráfica | Ati 9600XT 128 Mb Sapphire |
| Fuente de alimentación | Levicom 420 W |
Test de temperatura:
Para ver la temperatura máxima que podemos obtener con este disipador hemos usado el programa prime 95, dejándolo correr durante una media hora. Para la medición en idle dejamos el pc en el escritorio de windows durante 1 hora. Las temperaturas han sido tomadas desde el sensor ondie y leidas por el programa Hardware Doctor ver. 2.70.
| Procesador | Temp. Ambiente | Temp. Idle | Temp. Full Load |
| - Delta (46 / 40 / 4.000) | 17.1º | 24.0º | 31º |
| - Sanyo Denki (20 / 21 / 2.000) | 17.9º | 27.0º | 36º |
Conclusión:
| Nos gusta | Puede mejorar |
| Bonito diseño del ventilador y la rejilla | Mejor con cuerpo 100% cobre |
| Sonido y temperaturas aceptables | Podría incluir LEDs |
| Fácil montaje. |
Este disipador/ventilador no está diseñado para un overclock extremo, pero es ideal para aquellos usuarios que se preocupan por la refrigeración de su sistema y que buscan una solución económica y sencilla para tener su computadora encendida 24 a una temperatura óptima con un nivel sonoro aceptable. El diseño de su ventilador es agradable y vistoso por lo que es perfectamente integrable en un mod.
