Disipador Speeze EE475B13 CopperSnake III
· Análisis: | Venyer | · Fotos y montaje: | Franzol |
· Publicado por: | Franzol | · Fecha: | 12/04/2005 |
Producto cedido por Speeze
La idea de que "los procesadores Intel se calientan menos que los AMD" dejo hace tiempo de ser cierta, y es que las altas frecuencias y grandes caches les han pasado factura a los Pentium IV. En concreto micros para el socket 478 como el Extreme Edition fabricado en 130nm y con una cache L3 de 2 MB, o los Prescott (alias Preshott) de 90nm y con cache L2 de 1MB sufren serios problemas en cuanto a disipación de calor. Para solucionarlos, Speeze nos propone un disipador silencioso con un diseño innovador.
Especificaciones del producto:
| Tamaño | 95,5 x 83,6 x 45 mm. |
| Material | cobre (cubierto de níquel) |
| Peso | 400 gr. |
| Resistencia térmica | 0.34 °C/W |
| Aplicación | Pentium IV y Celeron en socket 478 |
| Caudal | 25,78 CFM |
| Velocidad | 2.300 RPM |
| Sonoridad | 19 dBA |
| Consumo | 1,56 W |
| Rodamiento | bola |
| Conexión | 3 pines - 12V |
| Vida estimada | 50.000 horas |
Presentación y vista en detalle:
 |  |

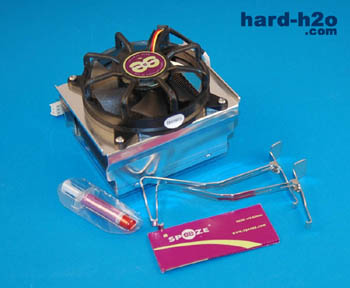

| La caja de cartón en la que suelen venir los disipadores de esta marca. | El paquete incluye clips de sujeción, silicona térmica, instrucciones y como no el propio refrigerador. |
 |  |
| Las instrucciones se suministran en castellano, pero no explican con claridad la instalación, se echan en falta diagramas o fotografías. | Trae dos clips cromados para la anclar el disipador a la estructura de plástico de la placa. |
 |  |

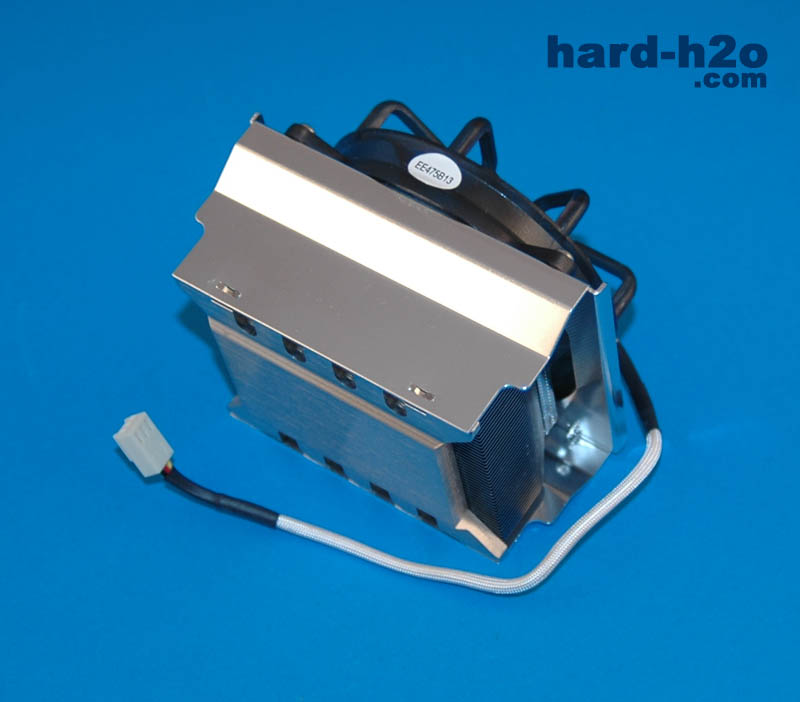

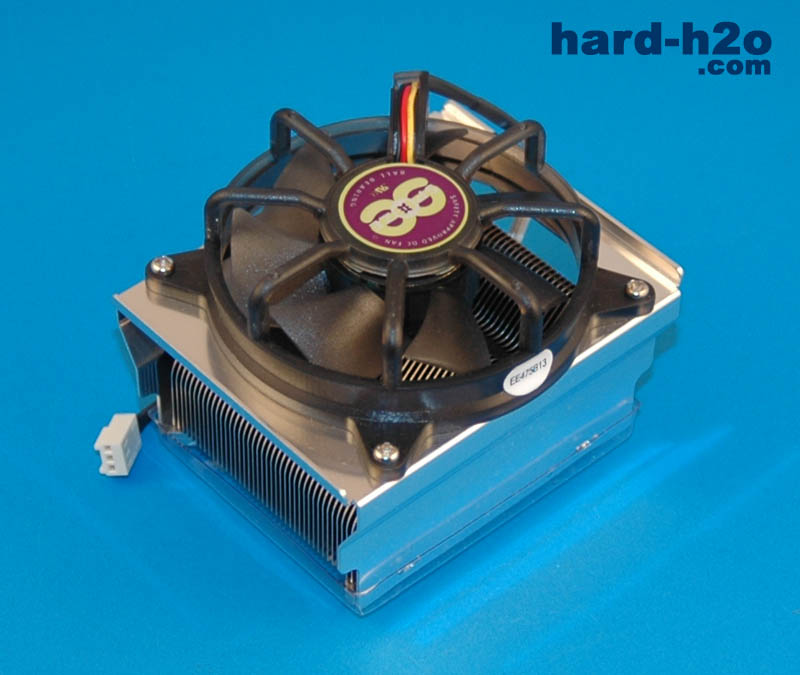

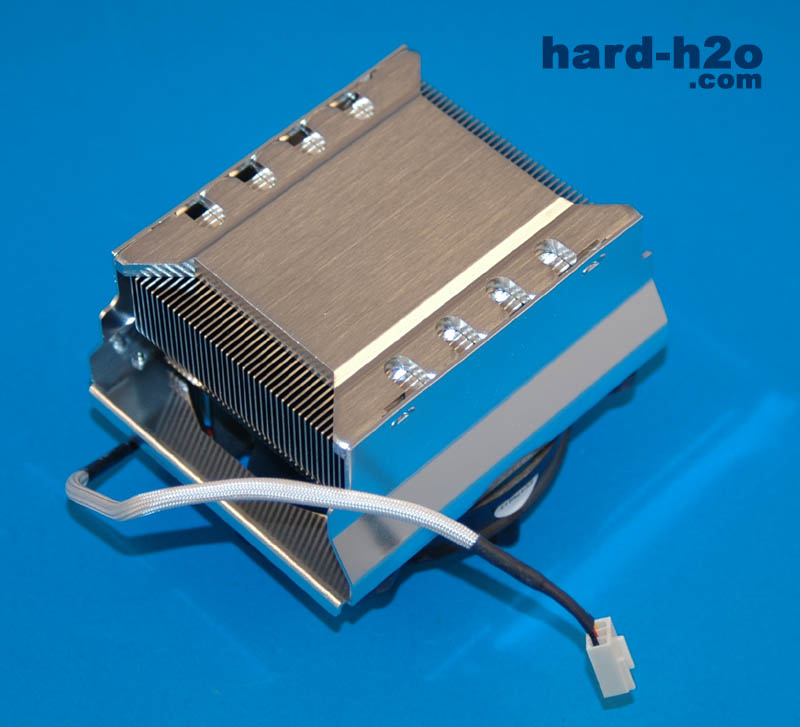

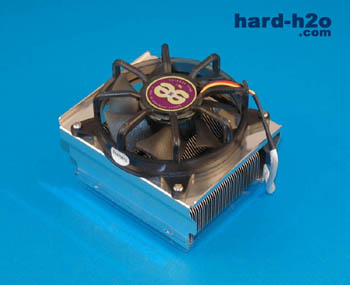

| El ventilador es el eficiente y silencioso Inverted Spider-Fan típico de esta marca. | El disipador esta rodeado de un carenado que hace que el aire se concentre y lo enfríe mejor. |
 |  |

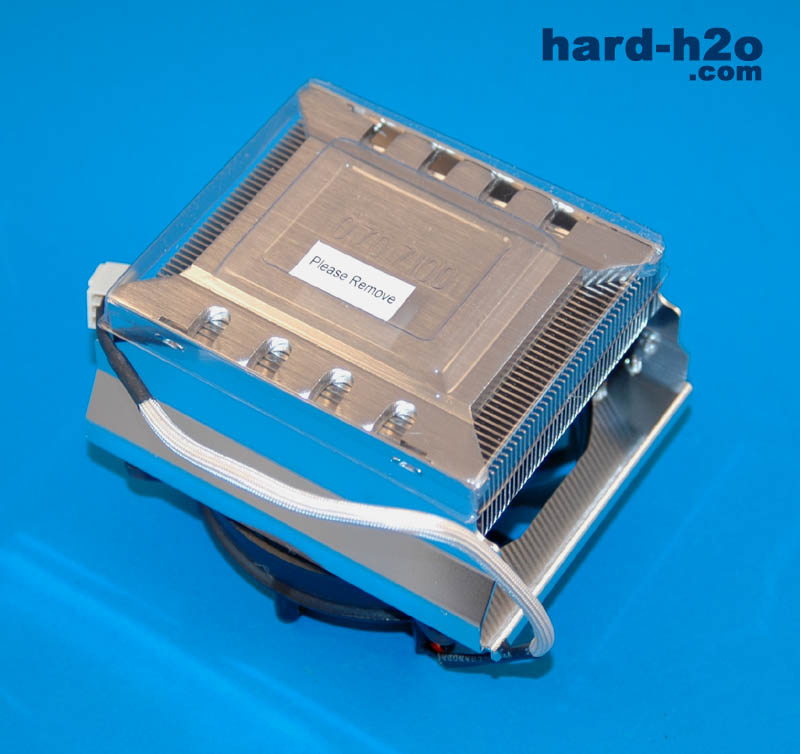

| Un armazón de plástico protege la base del disipador para evitar que se dañe. | La base del disipador es de cobre, aunque para mejorar el aspecto esta cubierta con níquel, lo que además evita que se ensucie con el tiempo. |
 |  |

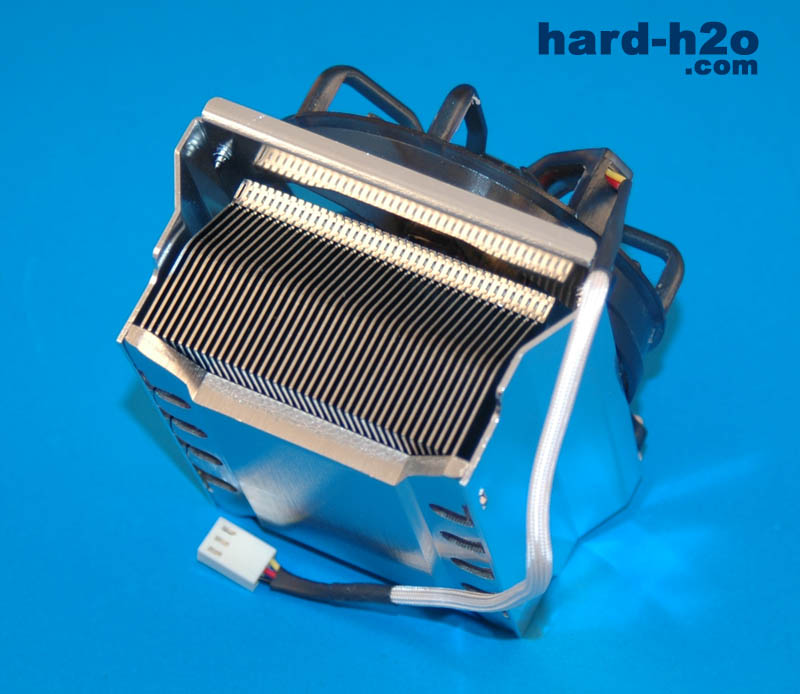

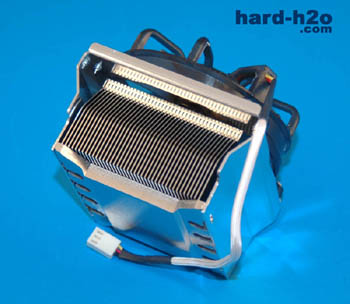

| Para aumentar el contacto con el aire y mejorar la disipación se ha optado por aletas finas y en gran cantidad. | La base es alargada para distribuir bien el calor a lo largo de las aletas. |
 |  |

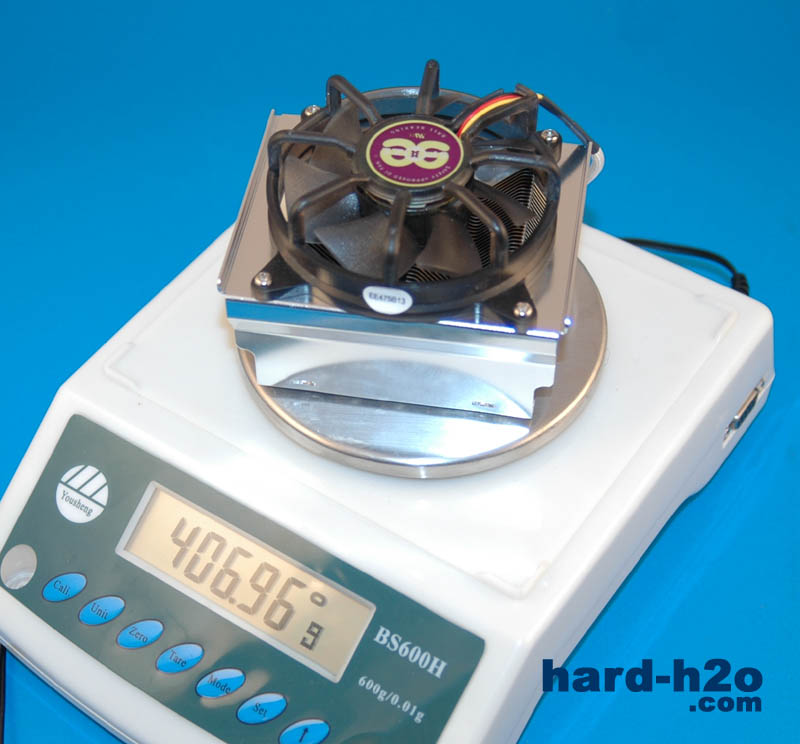

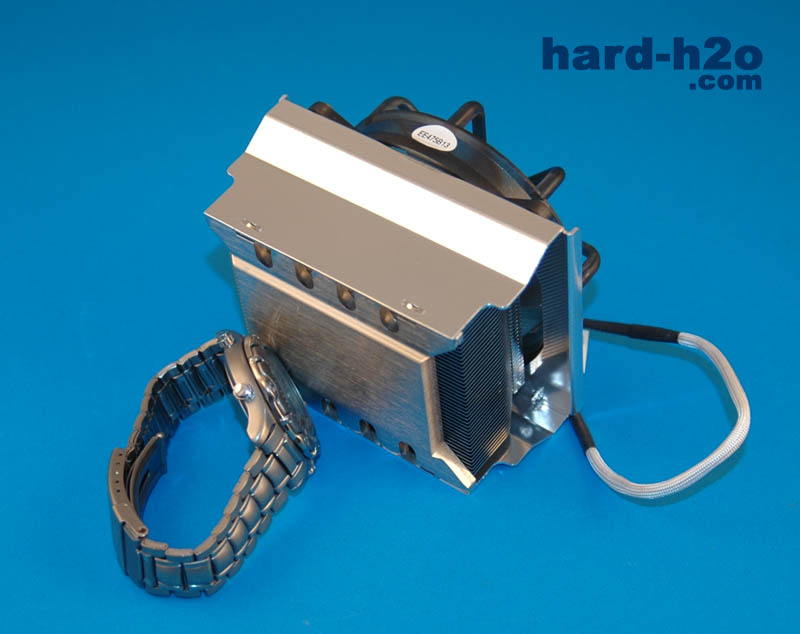

| La superficie de contacto con el procesador tiene un pulido discreto, por lo que se hace indispensable usar siempre silicona conductora. | A pesar del carenado y la base de cobre no es demasiado pesado, aunque esto importa poco para disipadores que van empotrados en estructuras sujetas a la placa. |
 |  |

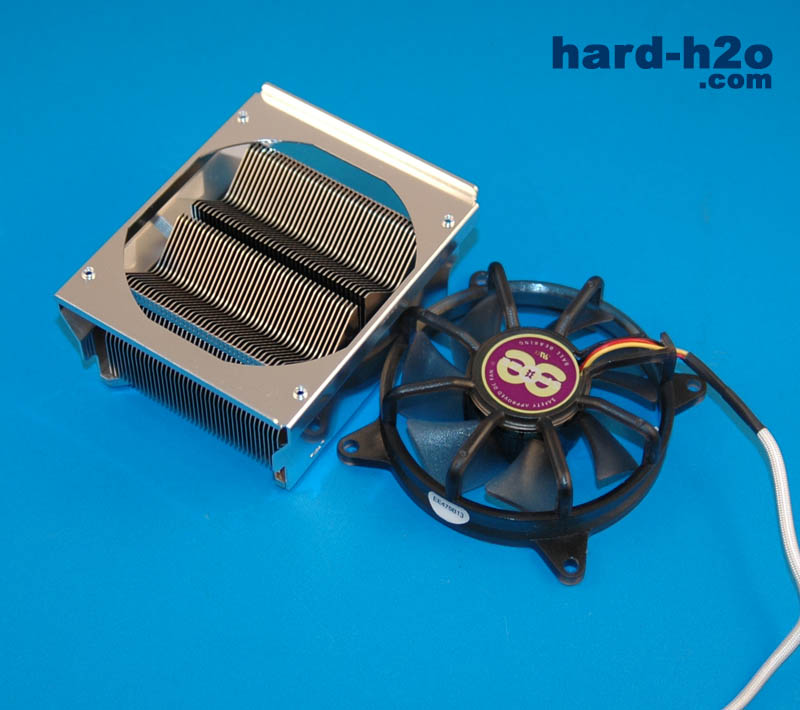

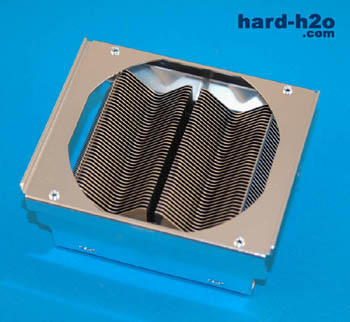

| El ventilador se puede sustituir por uno de 8cm en caso de que queramos menos ruido aún o un flujo de aire mayor. | El diseño de las aletas es muy curioso, dos grupos con corte en V, esto es para que el aire penetre con más facilidad hasta la base y la parte baja de las aletas. |
Instalación:
 |  |

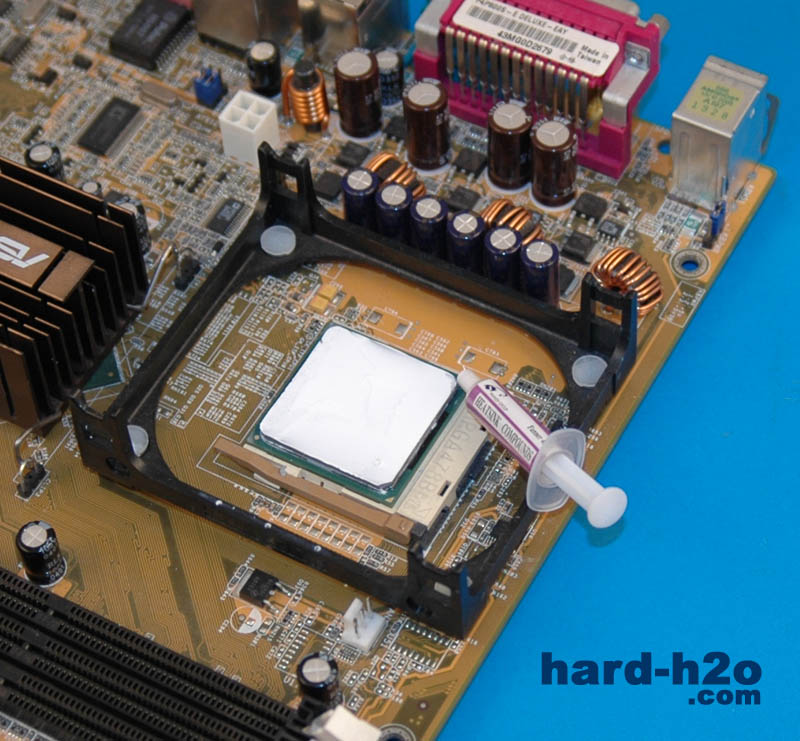

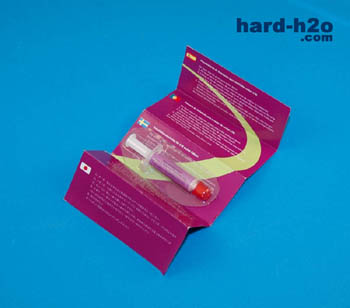

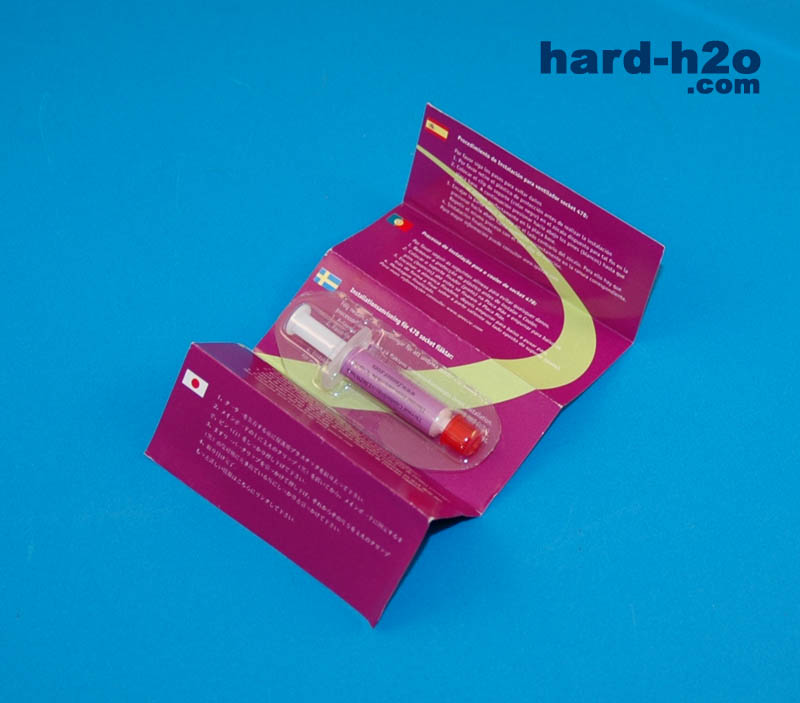

| Trae una pequeña jeringuilla con medio gramo de silicona térmica que nos servirá para varias aplicaciones, ya que recordemos que hay que poner siempre una capa fina. | El montaje es realmente sencillo: poner el refrigerador, |
 |  |

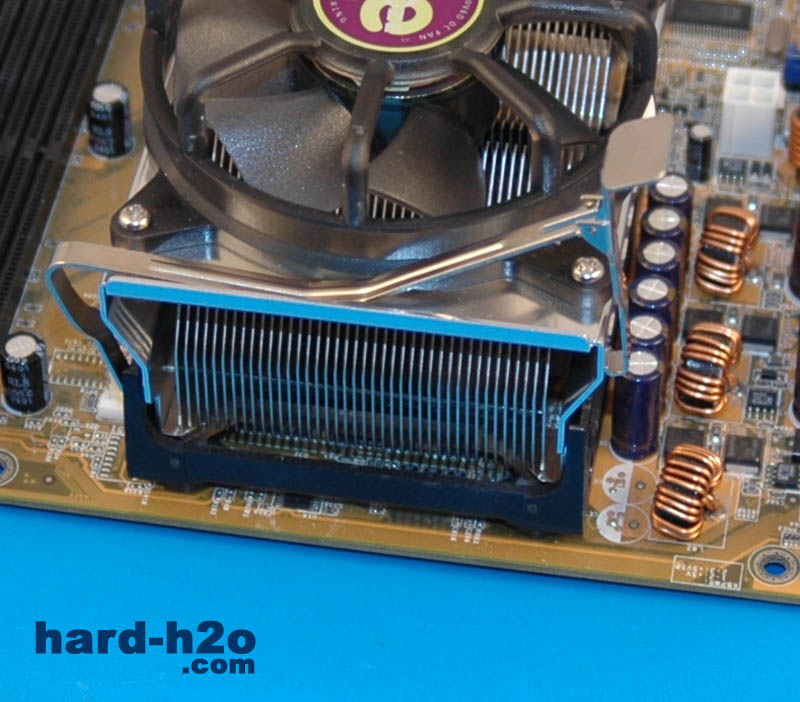

| sujetar un extremo del clip en la plataforma... | cerrarlos, y ya lo tenemos bien sujeto. |
 |  |

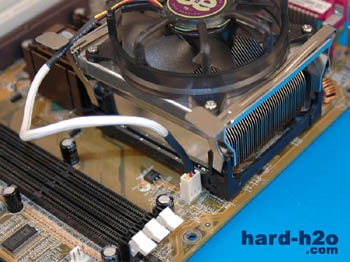

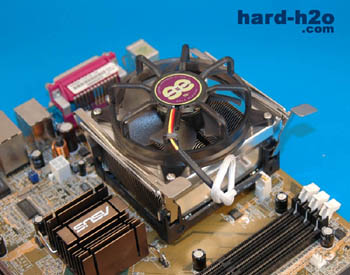

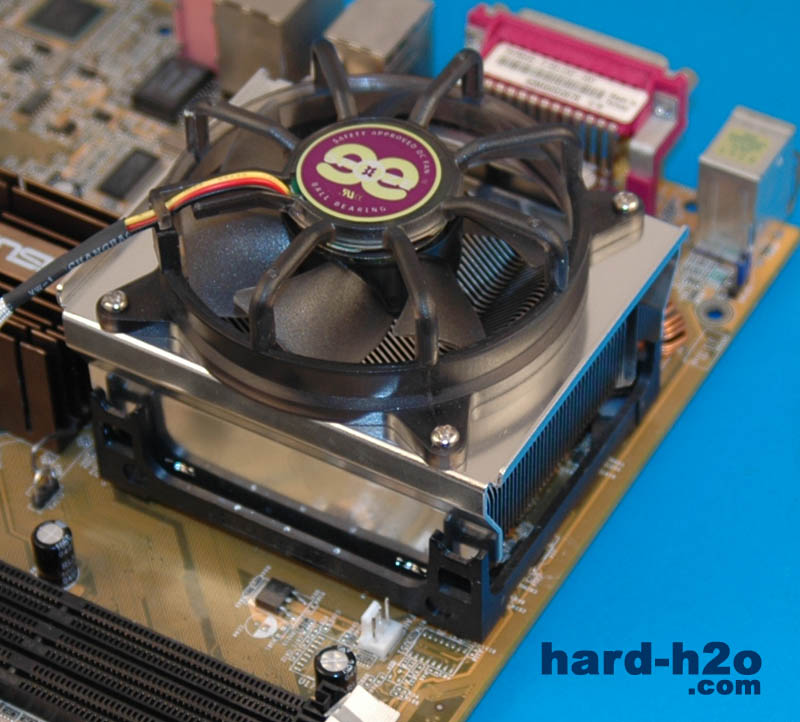

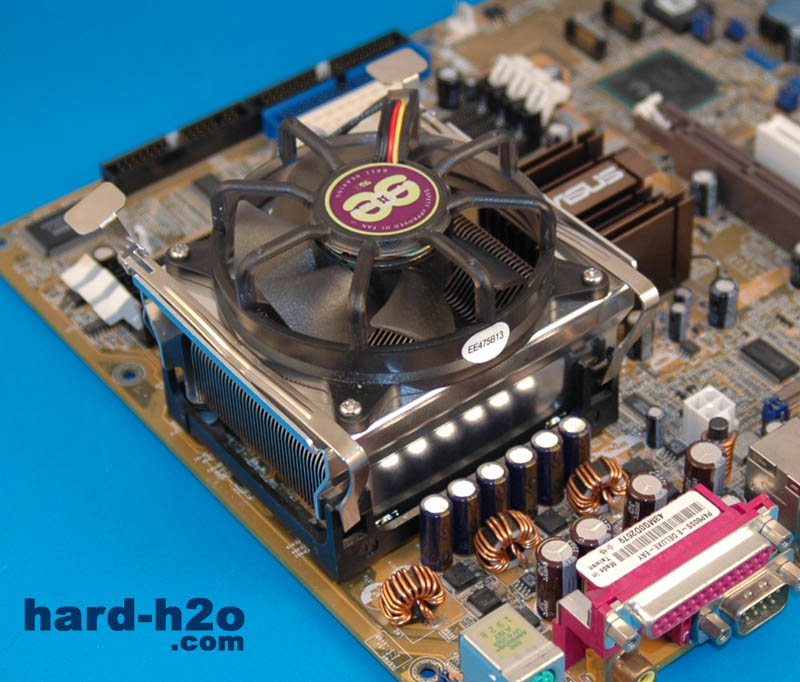

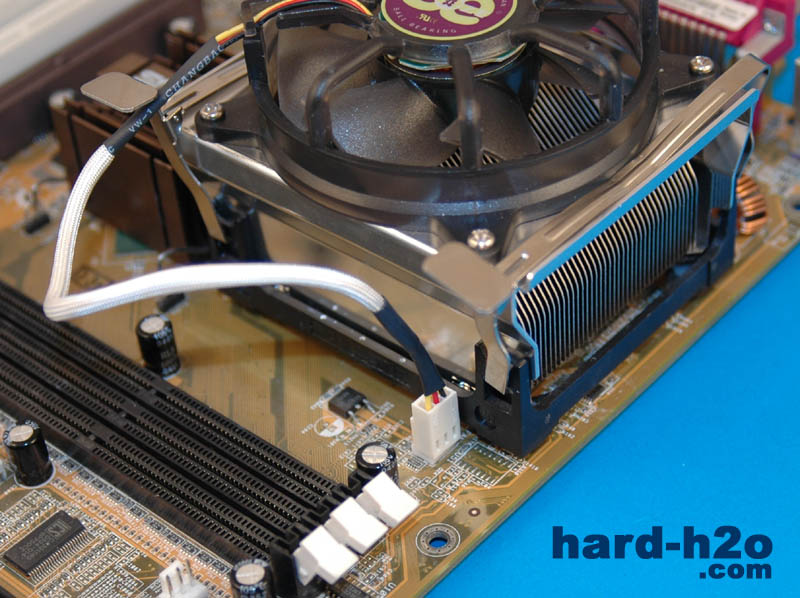

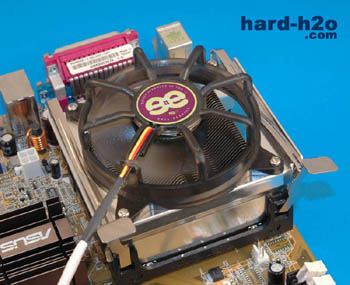

| Toma la alimentación de la placa, por lo que podremos monitorizar la velocidad de giro, e incluso algunas placas regularán su velocidad en función de la temperatura. | El conjunto queda bastante compacto una vez montado. |
 |  |

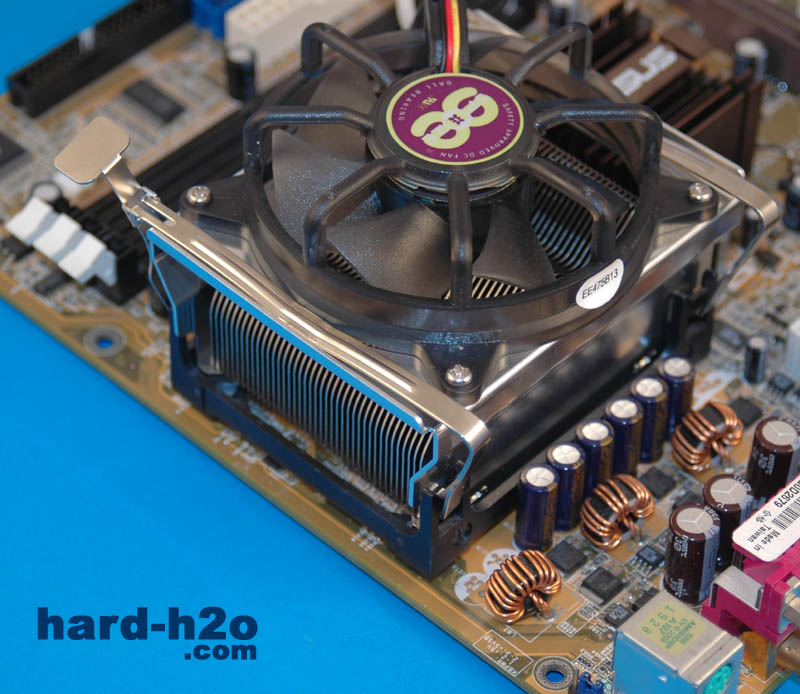

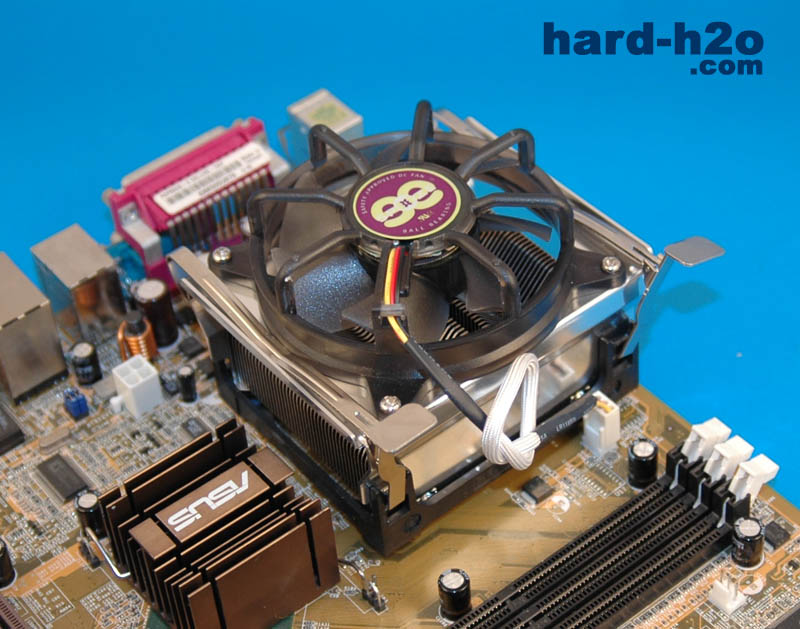

| La dirección en la que sale el aire es importante, en este caso el que sale hacia abajo ayudará a enfriar el north bridge, mientras que el que ascienda será aspirado y expulsado fuera por la fuente de alimentación. | El giro no provoca vibraciones y es casi inaudible. |
Equipo de pruebas:
| | |
| Placa Base | Asus P4P800 |
| Procesador | Pentium IV 2.8GHz |
| Memoria | DDR 400 2x512 Geil |
| Disco Duro | Seagate Barracuda 120gb SATA |
| Tarjeta gráfica | |
| Fuente de alimentación |
Test de temperatura:
Las pruebas de overclock se realizaron con un Northwood 2.8@3.1GHz con 1,6 de VCore, que en carga supera los 65W. Para obtener medidas fiables usamos una sonda plana en el micro conectada al DigitalDoc 5. Después de una hora a plena carga con el CPUBurn marcaba 46º con una temperatura ambiente de 23º, lo cual esta realmente bien y nos permite afirmar que este disipador es capaz de enfriar los tórridos Pentium IV sin necesitar una turbina soplándole.
| | | | |
| - PIV 2.8GHz Northwood | 23 º | 33 º | 40 º |
| - PIV 2.8@3.1GHz Northwood | 23 º | 38 º | 46 º |
Conclusión:
| Nos gusta | Puede mejorar |
| Buena capacidad de refrigeración. | Instrucciones de montaje demasiado escuetas. |
| Poco ruido. | |
| Diseño novedoso, ventilador sin marco, níquel y aletas en V |
Sorprende ver una solución que se comporta tan bien por tan poco precio y que además incluya tantos detalles. Como el diseño en V de las aletas y el carenado para obtener un flujo más eficiente de aire, o que la base este bañada en níquel para evitar el antiestético contraste de el cobre y el aluminio y además evitar que el cobre se oxide. Y todo esto además con un nivel sonoro de 19db, notablemente por debajo de el límite del ruido ambiente (24db) ya que recordemos que la percepción en esta escala es exponencial.
Producto cedido por Speeze
| Producto / Enlace | Precio aprox. |
| Disipador Speeze EE475B13 CopperSnake III | 26.95€ (IVA inc.) |
Ir al índice general de Reviews
| - Autor: | Franzol - Rastlein |
| - Publicado por: | Franzol |
| - Fecha: | 09/11/2003 |
Producto cedido por Vantec
Hemos visto continuamente como la velocidad de los componentes aumenta con una velocidad increíble, pero sin duda alguna también ha aumentado el numero de dispositivos que tenemos en el PC. De la concepción clásica de "disco duro, cdrom y placa" pasamos a complejos sistemas con dvd/cdrw/cd y sistemas RAID con varios discos duros. Sin irnos a un caso extremo, el que mas o el que menos tiene 2 discos duros y 2 unidades de cd. Además las plataformas ultimas como Amd XP e Intel P4 con esas frecuencias tan elevadas necesitan una alimentación que sea estable y elevada. La fuente de alimentación es la encargada de ello, y la que vamos a analizar hoy con 420W nos tendrá asegurada una buena estabilidad..
Estas sus características:
| - Formato | ATX |
| - Potencia | 420w |
| - Ventilación | 3 ventiladores de doble sistema de rodamiento |
| - Potencia | 420 Vatios (PFC Activo) |
| - Velocidad ventiladores | 1000 ~ 2500 rpm (termorregulado o con selector) |
| - Conexiones | SATA, ATX24, ATX20, 4Pin Molex, 12vAUX |
| - Color / Material | Negro / aluminio |
| - Sonoridad | 19 - 30db |
- Vista en detalle
 |  |
| Comenzamos por la caja que contiene la fuente, nos resulta peculiar un embalaje tan bueno para algo tan común. | El conjunto incluye aparte de la fuente un convertidor del conector ATX24, 2 adaptadores para SATA, el típico cable, una serie de bridas para sujetar cables, tornillos y el manual.. |
 |  |
| Vemos como viene perfectamente protegida en un envoltorio de burbujas de aire. | Esta es la parte de abajo, donde incluye un ventilador de 80mm que extrae aire caliente de la caja.. |
 |  |
| La parte de arriba es lisa, sin nada a destacar. Comentar que el chasis entero esta hecho de aluminio, lo que mejora la refrigeración y reduce el peso. | Otro aspecto a destacar es que mide 1cm de largo mas que las fuentes normales, luego debes comprobar que tu caja no sea a la medida justa. |
 |  |
| Si nos fijamos, el desplazamiento de este extractor hace que coincida con la zona donde esta el disipador del micro. | Normalmente las fuentes no traen mas que un ventilador, y la zona de abajo con rejilla para que aspire aire caliente del micro. Con un ventilador (o 3) se mejora mucho esta ventilación.. |
 |  |
| En la parte de atrás venos la salida del ventilador, una toma de corriente, la entrada típica, el interruptor y un selector. | En la parte de delante de la fuente encontramos el tercer ventilador, todos en conjunción para mejorar la ventilación de la caja.. |
 |  |
| En un costado hallamos una pegatina con las especificaciones de la fuente, así como la carga en cada línea. | Las rejillas plateadas con el chasis negro le da un toque especial, no solo es un buen rendimiento, sino que es atractivo. |
 |  |
| Con este selector rojo cambiamos la velocidad de los ventiladores, tiene 3 posturas (auto/low/max). | Hay que destacar la salida de corriente de clavija americana, si queremos conectar algo debemos usar un adaptador como este.. |
 |
Este "mazacote" de cables nos asegurará alimentación en cualquier punto de la caja y a todos los componentes. |
 |  |
| La fuente incluye 10 conectores molex de 4 pines grandes y 2 de disquetera... | ..aparte del auxiliar y el +12V que usan todas las placas de p4... |
 |  |
| ..y el conector ATX, en este caso es mas grande de lo normal, esto es para usarlo si quieres en un servidor, que usa este conector. | Si no quieres usar ese, y lo vas a poner en una placa corriente, usamos este adaptador.. |
- Montaje:
 |  |
| La instalación no tiene ningún misterio, desmontamos la anterior y atornillamos esta, encaja perfectamente. | Enchufamos el conector ATX a la placa. |
 |  |
| Y luego los conectores molex normales a cada dispositivo. | Finalmente alimentamos la fuente con el cable de 220v y al enchufe de casa. |
 |  |
| Así es como queda una vez instalada, el color negro queda genial dentro de la caja. | Otra vista de la fuente ya montada. |
 |  |
| La pegatina queda en el lado visible por si queremos consultar las características. | El acabado de la pintura negra es muy bueno, y no desentona con el resto de la caja, aunque sea de otro color. |
 |  |
| Incluso hace juego con la caja aun siendo la parte de atrás de otro color. | Una vez en funcionamiento seleccionamos una velocidad de los ventiladores, la diferencia acústica es notable. |
 |  |
| Un detalle que nos ha gustado mucho es que la salida de 220v trasera esta conmutada con la fuente, de modo que solo hay corriente al encenderse todo el pc. | Sin duda resulta ideal para conectar la bomba de agua, con lo que nos ahorramos relés y otros inventos. |
 |  |
| Probando las tensiones mientras el pc esta encendido observamos que los voltajes están muy cercanos a la exactitud. | La diferencia de situación en carga de fuente a vacía no resultaba apreciable, se comporta excelentemente. |
- Conclusión:
| Nos gusta: | Puede mejorar: |
| - Gran acabado y diseño | - El adaptador ATX24 es engorroso |
| - Buenos voltajes en cualquier situación (PFC Activo) | - Longitud de cables en cajas pequeñas |
| - Cantidad y diversidad de conectores | - Podrían venir enfundados todos los conectores |
| - Longitud de los cables para cajas grandes | |
| - Los 3 ventiladores aseguran buena ventilación | |
| - Conector trasero de 220v conmutado |
Una excelente opción si queremos cambiar nuestra standard-atx-300W que suelen llevar las cajas, de dudosa calidad. Con una fuente de gama alta como esta aseguramos la estabilidad en el sistema sobre todo al hacer overclock. La cantidad de conectores nos permite alimentar multitud de dispositivos y los ventiladores ayudan a la correcta refrigeración de la fuente y de la caja. La sonoridad varía entre 10db y 30db, un ruido aceptable.
Franzol // Rastlein
- Producto cedido por Vantec
