Ratón con Radio
Ratón con Radio
|
· Autor: Skorpia |
· Fecha: 03/11/04 |
· Publicado por: Franzol |
Aquí vengo con un mod para aquellos q quieran escuchar la
radio sin molestar mientras están con el ordenador :) Se trata de introducir una
radio pequeña dentro del ratón, necesitareis un poco de maña para colocarla
dentro, ya q ira justita en la mayoría de los casos. Es un mod sencillo de
hacer, y muy pero q muy barato ,jejeje.
Tiempo estimado de trabajo: 1 hora y media
Materiales:
-Ratón
-Radio q cualquier modder trasnochador debería tener en casa, sacada de esas
fiestas locas de sábado noche :P
Herramientas:
-Destornilladores pequeños
-Dremel
-Estañador
-Pistola de silicona caliente.
-Masa de la marca patex o similar, para rellenar algún hueco q os haya quedado
(opcional)
-Pintura (opcional)
Pues empecemos:
 |
 |
|

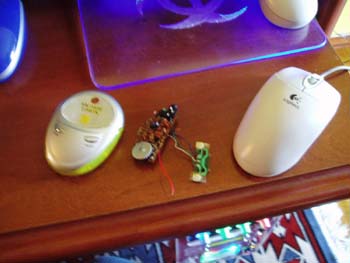

Aquí veis la radio q use, y el ratón al q le meteremos la
radio. La radio ya esta desmontada, y podréis apreciar su diminuto tamaño. |

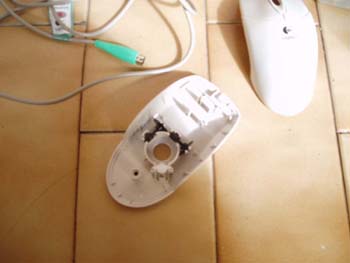

Desmotamos el ratón y le sacamos todo lo que podamos para así
poder buscar bien la colocación de la radio. |
 |
 |
|

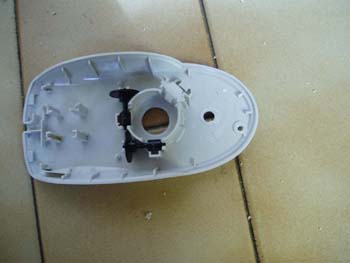

El pitorro ese q trae para atornillar las 2 partes del ratón
vemos q molesta, ya q ese sitio es perfecto para la colocación de la radio, así
que lo quitamos con la dremel usando un disco de corte. (No le deis mucha
velocidad q sino derretís el plástico, y eso no interesa) no os preocupéis por
donde lo atornilláis luego q eso no es problema.
También podéis ver un pequeño agujerito arriba, ese lo hice después de colocar
la radio para poder fijarla. |

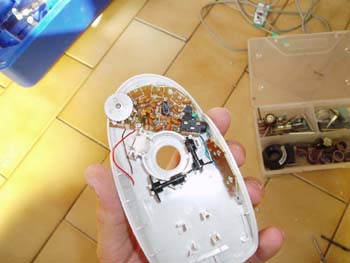

Aquí podéis ver la colocación de la radio. |
 |
 |
|

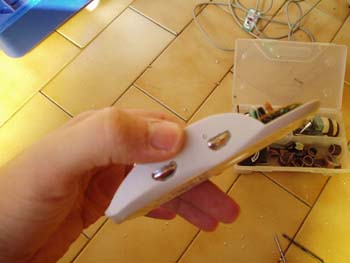

En un lateral del ratón colocaremos los botones q traen de
buscar frecuencia y poner a cero. |

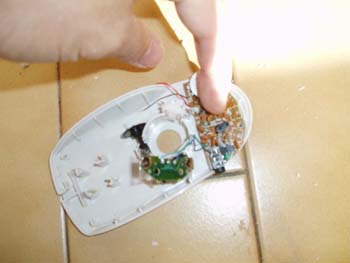

Aquí podéis ver la colocación de la placa q tiene los botones.
Suelen ser placas pequeñas, así q no habrá problemas en su colocación ya q no se
tocan con los circuitos del ratón en absoluto. |
 |
 |
|

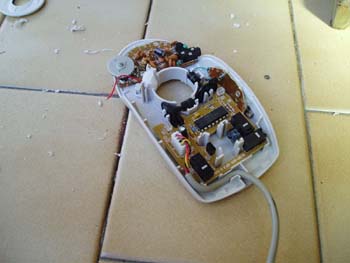

Nos dispondremos a colocar ya todo en su sitio, y cuando lo
tengamos hecho haremos las soldaduras correspondientes para la alimentación de
la radio. Basta con coger los dos cables q trae la radio (rojo y negro) y
soldarlos en los respectivos q van a la placa del ratón.
Posiblemente veáis q los circuitos de la radio os impiden cerrar el ratón, así
que aprovechando q tenemos la dremel en mano para hacer en la carcasa superior
la franja por la q saldrá la rosca de volumen de la radio, cogeremos la
herramienta de lijar y la pasaremos por esas zonas q choca con la carcasa,
comiendo la menor cantidad posible de plástico. Cuando todo encaje usaremos la
silicona caliente para pegar las dos partes del ratón |
Pues ya esta, el mod esta finalizado. Ahora es el momento de
usar la masilla patex para aquellas partes que sin querer hayamos comido
demasiado a la hora de lijar, y de mucho el cante en el resultado final. A mi
gracias a dios no me quedo nada así :P . En caso de aplicar masilla es
recomendable pintar el ratón de algún color con spray, ya q la masilla tendrá un
color distinto al del ratón, y esta agarra bien la pintura y quedara muy chulo |
 |
|

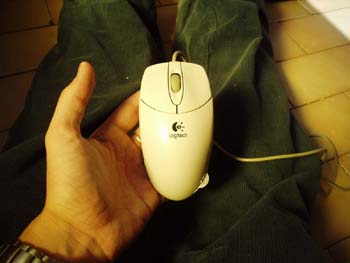

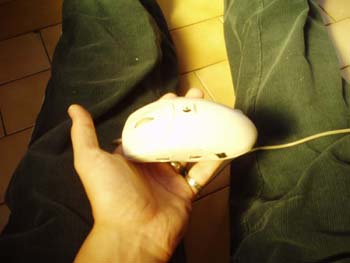

Una vista del ratón desde arriba donde podréis ver la rosca
del volumen de la radio :)
El sitio donde esta la rosca no molesta en absoluto a la hora de coger el ratón,
así que acordaos de buscar un punto parecido :) |
Bueno, pues mod finalizado. Un mod sencillo, barato y fácil
de hacer como os había comentado. Podría decir q es una cosa útil.........
depende de para quien, pero a mi a la hora de escuchar los partidos los domingos
me vendrá de lujo, ya q en la habitación estará la TV puesta y no es plan de
incordiar a los demás con el fútbol en la mini cadena :P
