Noctua NH-U14S

6 Agosto 2013 por Quetedigo

No hace mucho dábamos buena cuenta de lo que Noctua es capaz de ofrecer a sus fieles y nuevos usuarios, disipadores con tecnología heatpipe de altísima eficiencia con uno de los montajes más fáciles y cómodos que podemos encontrar en el mercado y una ingeniería y empeño prácticamente exclusivo. Toca echar un vistazo al modelo superior de la serie, el NH-U14S, idéntico al ya analizado NH-U12S, pero con mayores dimensiones ya que monta un ventilador de 14 cm, opción a un segundo ventilador y 6 años de garantía total.

Análisis / Redacción:Hurky / QuetedigoFotos y montaje:Dobbie
Publicado por:Fecha:06/08/2013

Producto cedido por Noctua

Especificaciones del producto

FabricanteNoctua
Modelo NH-U14S
Dimensiones (Alto x Largo x Ancho)165 mm x 52 mm x 150 mm
Peso770 gramos (935 gramos con ventilador)
Compatibilidad· Intel LGA 2011/1150/1155/1156
· AMD FM1/FM2/AM3+/AM3/AM2/AM2+
MaterialBase y heatpipes de cobre. Aletas de aluminio
Ventiladores1 x NF-F15 PWM. Opción de montar un segundo ventilador
Velocidad, ruido y caudal de aire· Sin adaptador L.N.A.: 300 ~ 1.500 RPM ± 10% // 24,6 dBA // 82,57 CFM
· Con adaptador L.N.A.: 300 ~ 1.200 RPM ± 10% // 19,2 dBA // 68,02 CFM
MTBF del ventilador> 150 000 horas
potencia y voltaje del ventilador1,56 W // 12 V
Extras· 6 años de garantía
· Pasta térmica NT-H1
· Sistema de montaje SecuFirm2
· Adaptador para reducción de ruido (L.N.A.)
Valoración5/5

Presentación y vista en detalle

Ampliar foto NH-U12S

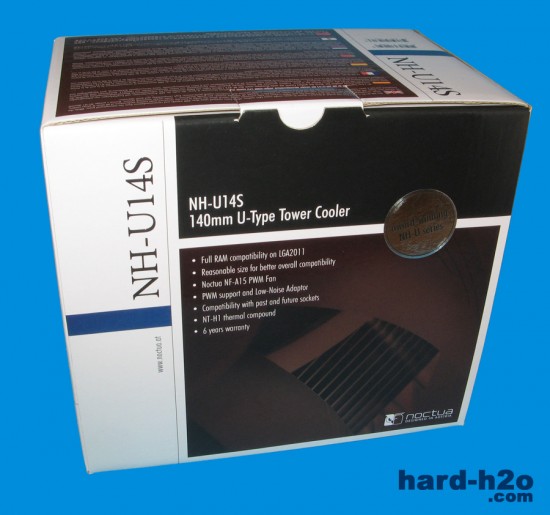

El disipador Noctua NH-U14S es todo un alarde de ingeniería austriaca por diseño, ventilación y rendimiento; estamos ante el mayor disipador de la marca al montar un ventilador de 14 cm. Con una profundidad de tan solo 52 mm, está especialmente diseñado para maximizar la compatibilidad en Socket LGA2011 de Intel.

Ampliar foto NH-U12S

El contenido del disipador es completo; se incluye el sistema de montaje multisocket SecuFirm2, compatible con el nuevo Intel 1150, pasta térmica NT-H1, ventilador de 14 cm NF-A15, adaptador para reducción de ruido y paneles antivibración y ganchos de ajuste para un segundo ventilador, además de manual de montaje para Intel y AMD.

Ampliar foto NH-U12S

Actualmente la tecnología heatpipe y los disipadores en forma de U o torre son los que ofrecen el mejor rendimiento y ocupan el menor espacio. Una de las ventajas de este disipador son las dimensiones, fijadas expresamente para maximizar compatibilidad entre todas las placas base del mercado, sea cual sea el socket.

Ampliar foto NH-U12S

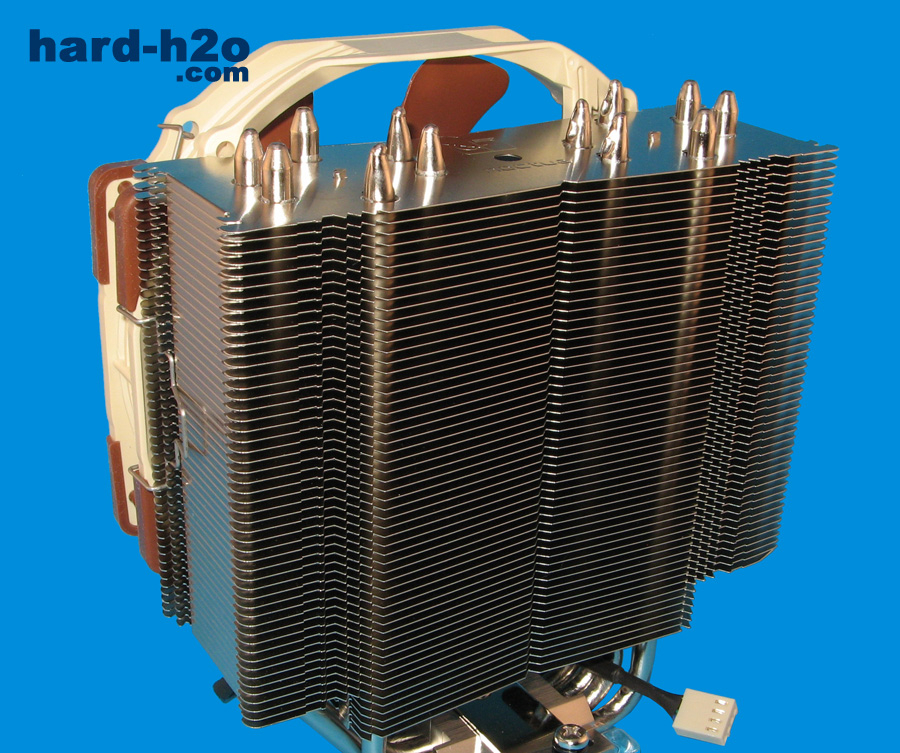

La estructura en forma de torre está formada por 50 aletas de aluminio y en la parte superior podemos observar los 6 heatpipes con un diámetro de 6 mm que se encargarán de disipar todo el calor generado en la CPU

Materiales e instalación

Ampliar foto NH-U12S

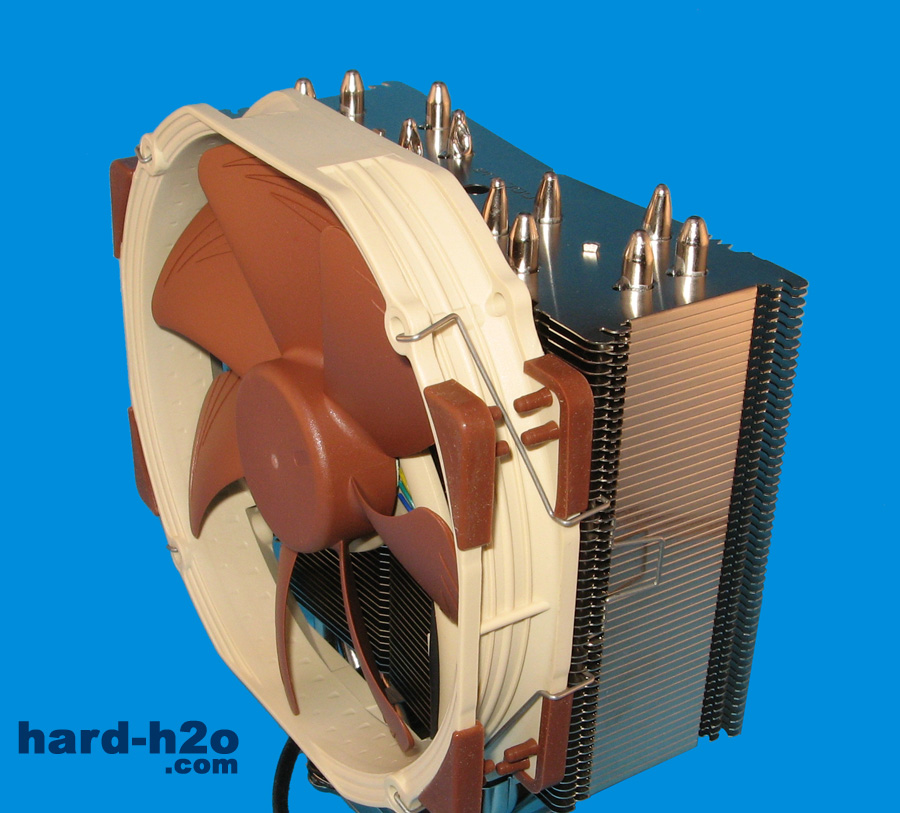

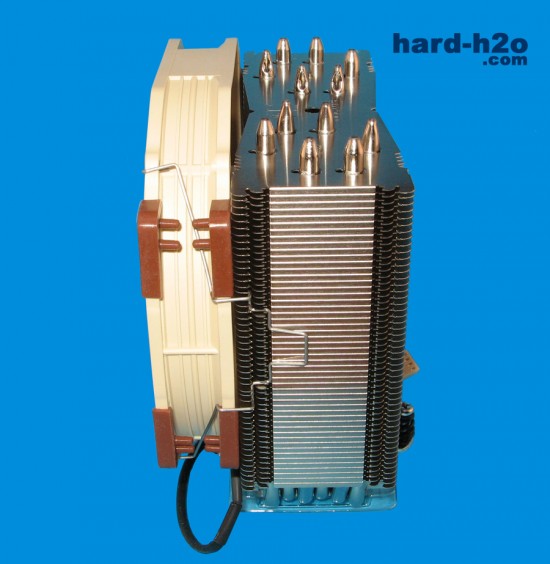

El sistema de montaje del ventilador se realiza mediante unos ganchos de ajuste; estos ganchos han ido evolucionando de manera que actualmente su instalación es sumamente fácil. Como podemos apreciar, existe la posibilidad de montar un segundo ventilador en la cara opuesta del principal, en diversas configuraciones en la dirección de soplado de aire.

Ampliar foto NH-U12S

Tanto los heatpipes como la base están fabricados en cobre con un niquelado para evitar su oxidación. La base no está pulida, aunque sabemos que una de las misiones de la pasta térmica es tapar los microporos e imperfecciones para mejorar el intercambio de calor.

Ampliar foto NH-U12S

El montaje de los Noctua es de los más simples que podemos encontrar en el mercado. Podremos colocar el disipador en la orientación que queramos, a no ser que encontremos alguna incompatibilidad, pero recordemos que se ha creado con la intención de maximizar dicha compatibilidad, incluso con módulos de memoria muy altos, aquellos que incorporan disipadores, como nuestro kit Kingston.

Según la orientación, deberemos colocar las barras de montaje en una orientación o en otra; estas barras van sujetas al backplate.

Ampliar foto NH-U12S

Toda la estructura del disipador viene atravesada por 6 heatpipes de cobre niquelado que se encargarán de trasladar el calor de la base en contacto con la CPU a la estructura de aletas de aluminio; estas tuberías tienen un diámetro de 6 mm, como ya hemos comentado.

Instalación

Ampliar foto NH-U12S

Base de cobre niquelada para evitar la oxidación por donde pasan los 6 heatpipes, también de cobre niquelado. La base incorpora la pieza que se atornillará a las barras de montaje.

Ampliar foto NH-U12S

El ventilador que se incluye es el NF-A15 PWM de la misma marca, un ventilador de 14 cm con un ancho de 15 cm canales de circulación acelerada que aumenta el flujo de aire en las regiones externas de las aspas. La sonoridad está altamente contenida si echamos un vistazo al flujo de aire, además de contar con rodamientos SSO2 propietarios de Noctua y cojinetes de metal que aumenta la estabilidad a largo plazo.

Ampliar foto NH-U12S

Para cada socket Noctua incluye el backplate en caso de ser necesario para el montaje; Noctua está comprometida con la longevidad de sus productos de tal manera que, en el caso de salida de futuros sockets y si el diseño lo permite, ofrece a los propietarios del disipador de manera gratuita el kit de montaje para poder seguir usando el disipador.

Ampliar foto NH-U12S

El montaje SecuFirm2 es de los más fáciles de instalar; en este caso solo tenemos que atornillar al backplate las dos barras de montaje y, posteriormente, el disipador va suspendido en las dos barras con dos tornillos que ajustaremos poco a poco.

Ampliar foto NH-U12S

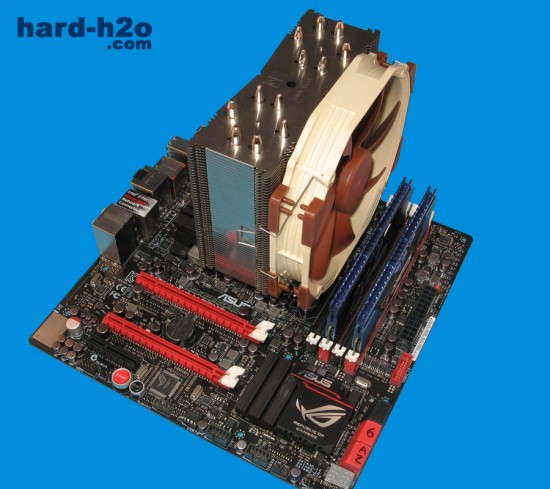

Espectacular la vista del disipador montado con el ventilador en el lado derecho; en esta posición es la perfecta para que el ventilador sople y nuestra caja sea la encargada de sacar ese aire caliente al exterior. Es posible además incluir un segundo ventilador, por lo que el rendimiento, evidentemente, será mayor.

Equipo de pruebas

CPUIntel Core i5 3570K @ 3,4 GHz
Placa baseAsus Maximux V Gene
Memoria RAM2x4GB Kingston HyperX 1600 MHz KHX16C9TSK2/8X
Disco duroSSD Kingston HyperX 3K 120 GB
Tarjeta graficaGainward GeForce GTX 550Ti 1GB GDDR3
CajaMontaje al aire
MonitorAsus 19" VH192 @ 1.920x1.080 px

Pruebas realizadas

Hemos realizado las pruebas de temperatura al aire, manteniendo una temperatura ambiente controlada. Las lecturas de todas las temperaturas han sido tomadas con el "Core Temp"; para el calibrado, hemos añadido un offset de +8º C, comparando la temperatura real medida con sonda y con pistola láser (así se consiguen temperaturas reales todo el tiempo sin tener que estar con la sonda puesta). Entre prueba y prueba apagamos el PC para que el micro estuviera en las mismas condiciones de encendido. Durante estas pruebas hemos tenido una temperatura ambiente constante de 21,5º C.

Para el estado "idle" el PC se dedicó exclusivamente a tareas ofimáticas y a la navegación por Internet a la vez que se mantuvieron abiertos programas de descarga y mensajería instantánea. Para el estado "full" hemos corrido el "Prime 2004", una estancia por núcleo, estresando con "Small FTS CPU only" durante otra hora, para tener una lectura de la temperatura de este estado lo más fiel posible.

Respecto al overclocking, se subió el micro desde una velocidad de fábrica de 3,2 GHz @ 4 GHz, 250 MHz de bus, multiplicador de 16 y un vcore de 1,47 V.



Conclusión

Nos gustaPuede mejorar
Excelente rendimientoNada destacable
SecuFirm2, sinónimo de facilidad de montaje
Baja sonoridad
Alta compatibilidad
6 años de garantía

Los que tengan este disipador, el modelo de 12 cm o cualquier otro de Noctua conocen y saben la calidad de estos disipadores ya no solo en fabricación y rendimiento, si no la tecnología e ingeniería que hay detrás de un simple disipador. El conjunto de disipador y ventilador es 100 % efectivo en rendimiento y por lo tanto es perfecto para cualquier equipo, sea de la gama que sea incluso con un alto nivel de overclocking, si sumamos la posibilidad que tiene de incluir un segundo ventilador. Este modelo de 14 cm permite mayor caudal de aire y un menor ruido, incluso podemos usarlo sin refrigeración activa en entornos controlados de temperatura ambiente. El montaje y la puesta en marcha se realizan en cuestión de 2 minutos, con una compatibilidad maximizada gracias al diseño del esqueleto del disipador. Valoramos enormemente que Noctua garantice poder usar estos disipadores en caso de futuros sockets siempre y cuando el diseño del disipador lo permita, con el envío del kit de actualización de manera gratuita. No olvidemos la citada facilidad de montaje, con la consecuente facilidad en su limpieza y mantenimiento, y el poder olvidarnos si nuestra CPU está o no está refrigerada adecuadamente.

Sin duda, este NH-U14S de Noctua es pura tecnología, rendimiento a raudales y simplificación en montaje y mantenimiento, en una palabra, exquisito.

Producto excelente

Valoración: 5/5

Producto cedido por Noctua

Producto/EnlacePrecio (16/07/2013)
Noctua NH-U14S70 € (IVA Inc.)
