Noctua NH-U12S

16 Julio 2013 por Quetedigo

Noctua se ha distinguido en su dilatada andadura en ofrecer soluciones de refrigeración para PCs a un nivel muy alto, donde la ingeniería de diseño es un factor diferenciador. El disipador NH-U12S es el último modelo del fabricante austriaco en forma de torre donde podremos instalar hasta dos ventiladores. Compatible con el Intel LGA1150, ofrece un rendimiento espectacular y una sonoridad contenida, los dos aspectos más importantes de un disipador, además de ofrecer una instalación en cuestión de 1 minuto y 6 años de garantía directa con el fabricante.

Análisis / Redacción:Hurky / QuetedigoFotos y montaje:Dobbie
Publicado por:Fecha:16/07/2013

Producto cedido por Noctua

Especificaciones del producto

FabricanteNoctua
ModeloNH-U12S
Dimensiones (Alto x Largo x Ancho)158 mm x 45 mm x 125 mm
Peso558 gramos (755 gramos con ventilador)
Compatibilidad· Intel LGA 2011/1150/1155/1156
· AMD FM1/FM2/AM3+/AM3/AM2/AM2+
MaterialBase y heatpipes de cobre. Aletas de aluminio
Ventiladores1 x NF-F12 PWM. Opción de montar un segundo ventilador
Velocidad, ruido y caudal de aire· Sin adaptador L.N.A.: 300 ~ 1.500 RPM ± 10% // 22,4 dBA // 54,97 CFM
· Con adaptador L.N.A.: 1.200 RPM ± 10% // 18,6 dBA // 43,73 CFM
MTBF del ventilador> 150 000 horas
potencia y voltaje del ventilador0,6 W // 12 V
Extras· 6 años de garantía
· Pasta térmica NT-H1
· Sistema de montaje SecuFirm2
· Adaptador para reducción de ruido (L.N.A.)
Valoración5/5

Presentación y vista en detalle

Ampliar foto NH-U12S

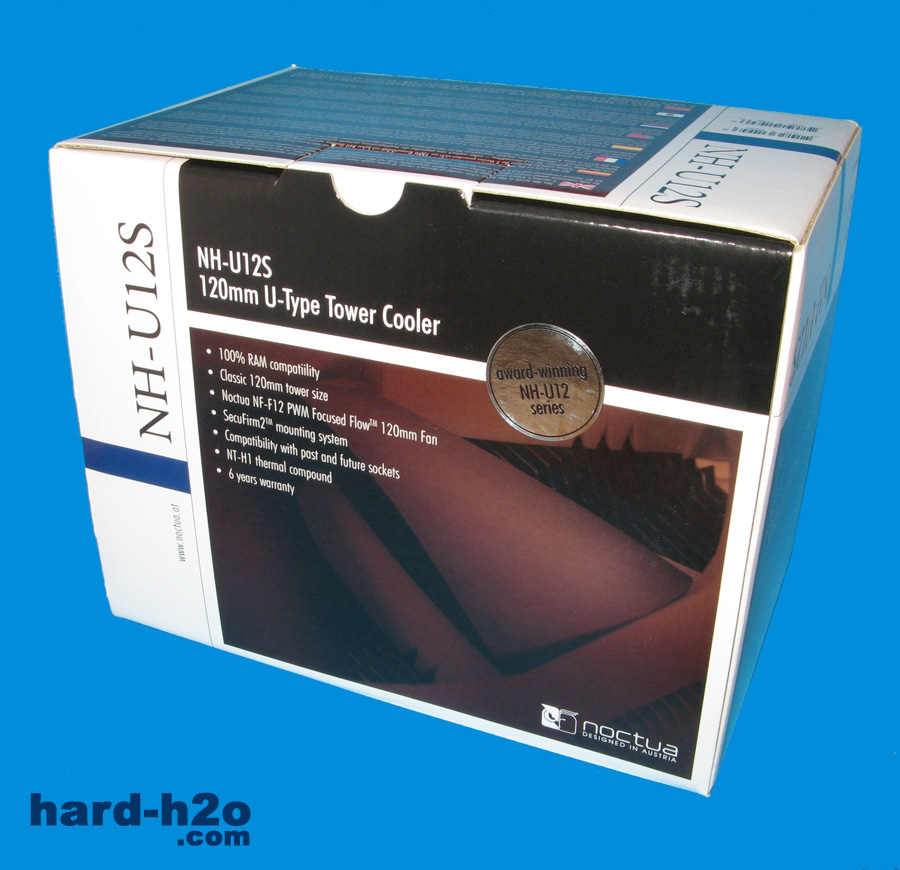

El disipador para CPU Noctua NH-U12S es una de las últimas novedades del fabricante austriaco donde el acabado, calidad y rendimiento de sus productos es una constante. En este modelo se ha maximizado la compatibilidad con la placas base del mercado gracias a los 45 mm de anchura del disipador.

Ampliar foto NH-U12S

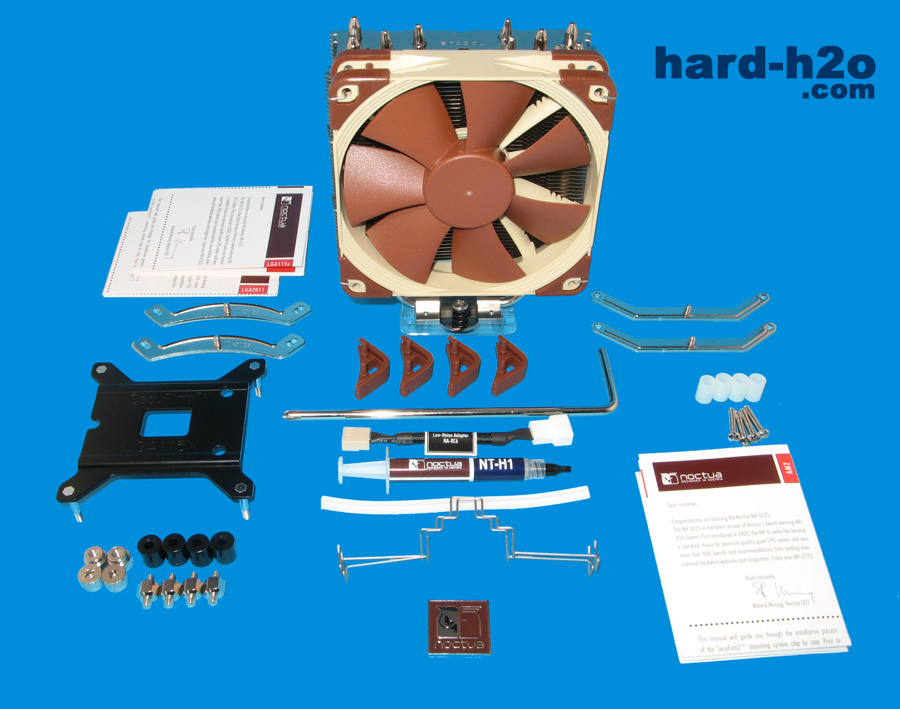

El contenido del disipador es completo; se incluye el sistema de montaje multisocket SecuFirm2, compatible con el nuevo Intel 1150, pasta térmica NT-H1, ventilador de 12 cm, adaptador para reducción de ruido y paneles antivibración y ganchos de ajuste para un segundo ventilador. No olvidemos el manual de montaje.

Ampliar foto NH-U12S

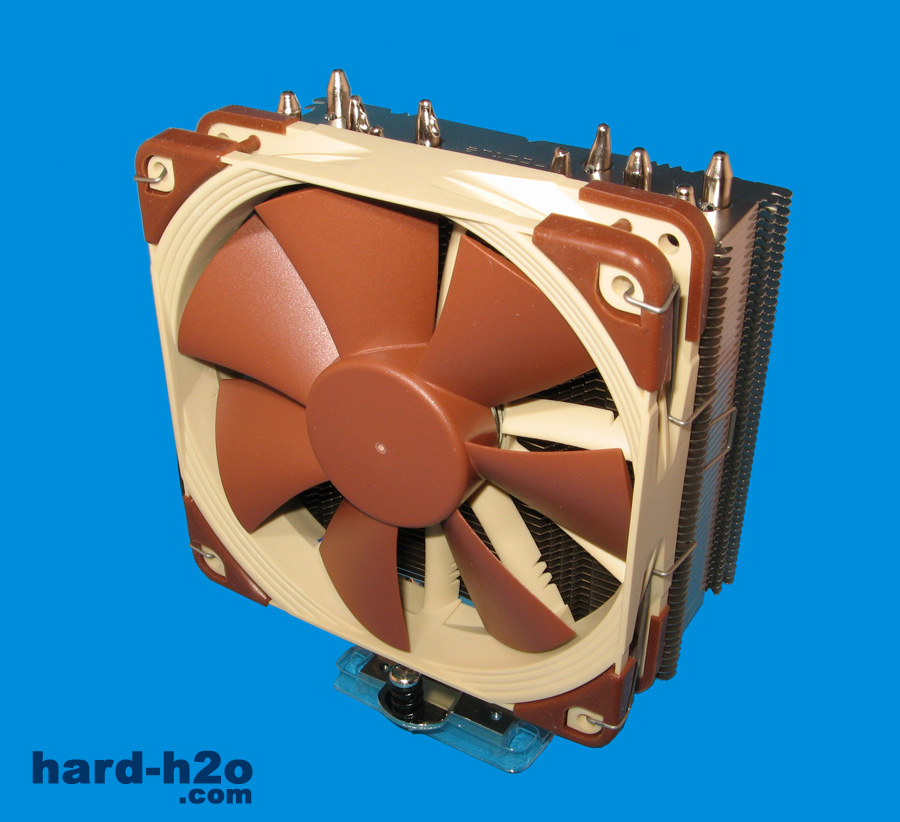

Actualmente la tecnología heatpipe y los disipadores en forma de U o torre son los que ofrecen el mejor rendimiento y ocupan el menor espacio. Una de las ventajas de este disipador es su escaso grosor, de 45 mm.

Ampliar foto NH-U12S

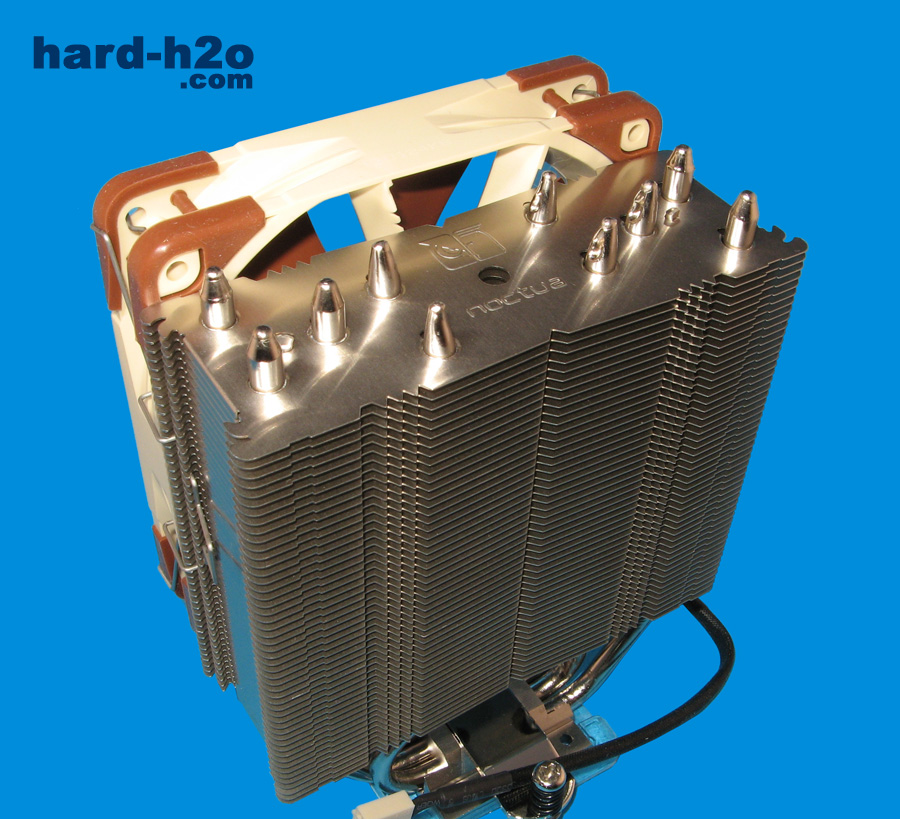

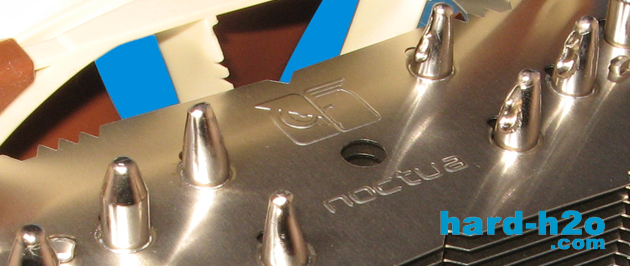

La estructura en forma de torre está formada por 50 aletas de aluminio y en la parte superior podemos observar los 5 heatpipes con un diámetro de 5 mm que se encargarán de disipar todo el calor generado en la CPU

Materiales e instalación

Ampliar foto NH-U12S

El sistema de montaje del ventilador se realiza mediante unos ganchos de ajuste; estos ganchos han ido evolucionando de manera que actualmente su instalación es sumamente fácil.

Ampliar foto NH-U12S

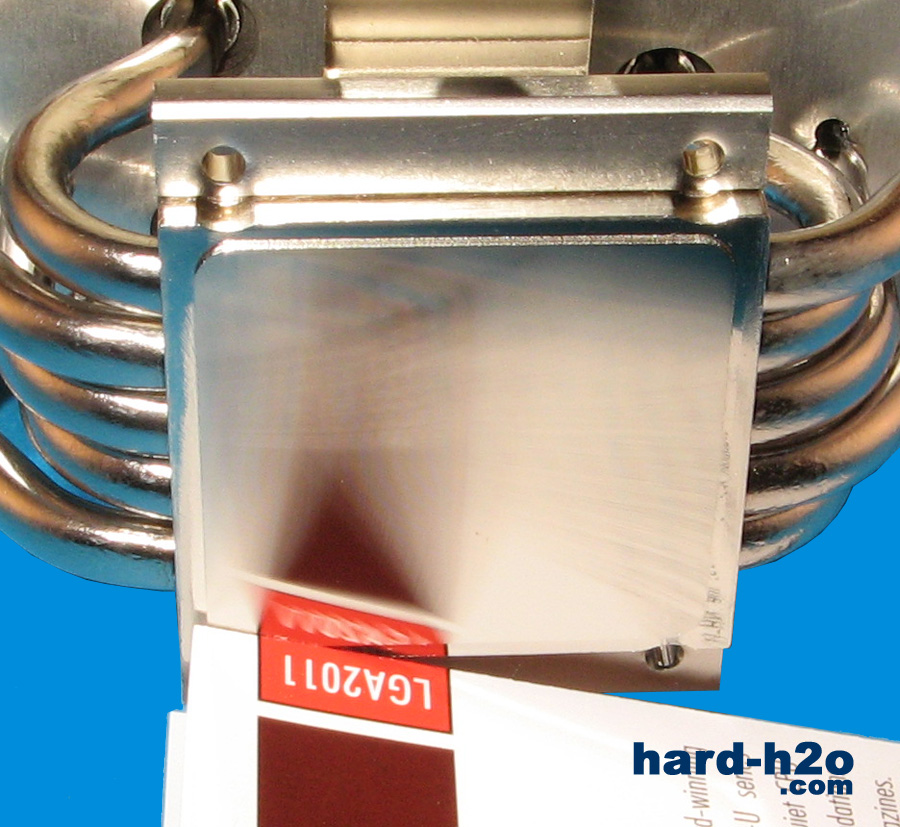

Tanto los heatpipes como la base están fabricados en cobre con un niquelado para evitar su oxidación. La base no está pulida, aunque sabemos que una de las misiones de la pasta térmica es tapar los microporos e imperfecciones para mejorar el intercambio de calor.

Ampliar foto NH-U12S

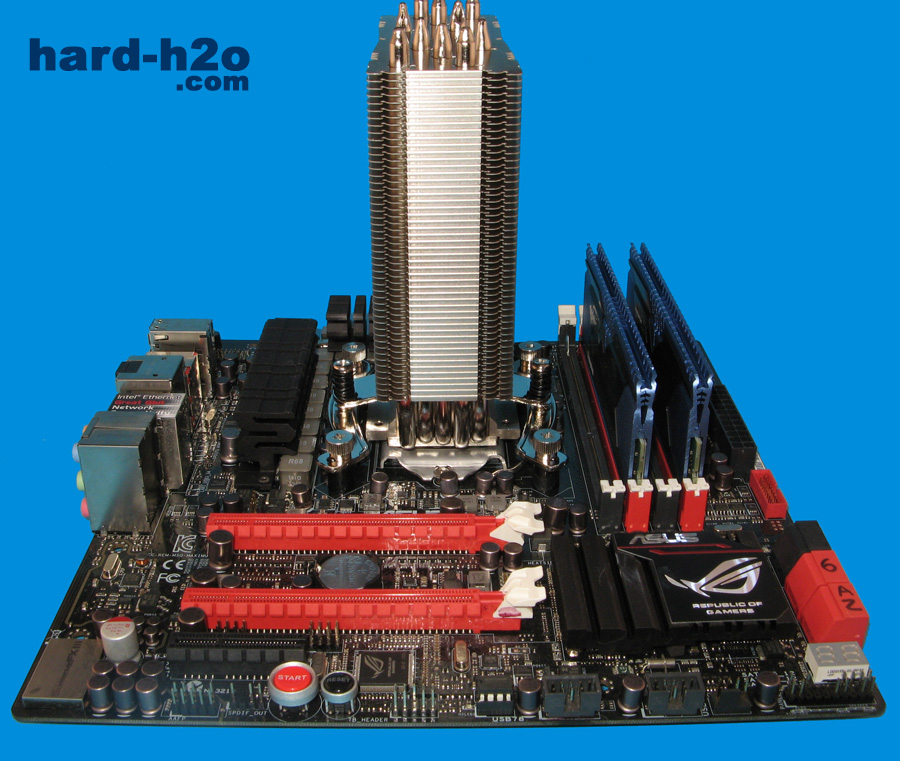

El montaje de los Noctua es de los más simples que podemos encontrar en el mercado. Podremos colocar el disipador en la orientación que queramos, a no ser que encontremos alguna incompatibilidad, pero recordemos que se ha creado con la intención de maximizar dicha compatibilidad, incluso con módulos de memoria muy altos, aquellos que incorporan disipadores, como nuestro kit Kingston.

Según la orientación, deberemos colocar las barras de montaje en una orientación o en otra; estas barras van sujetas al backplate.

Ampliar foto NH-U12S

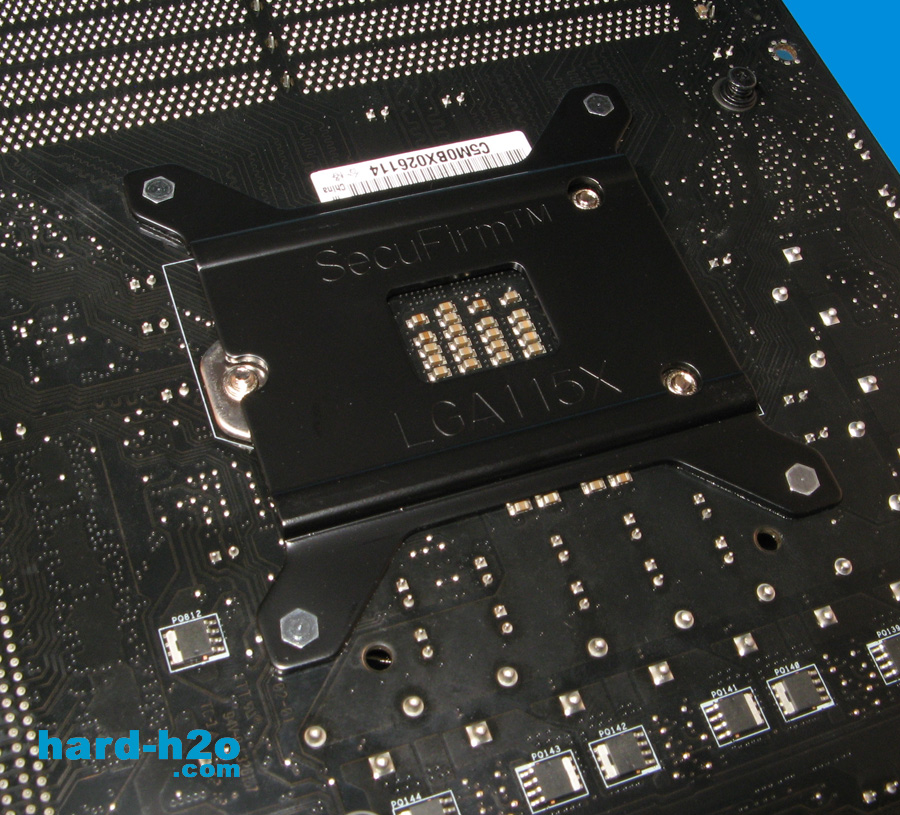

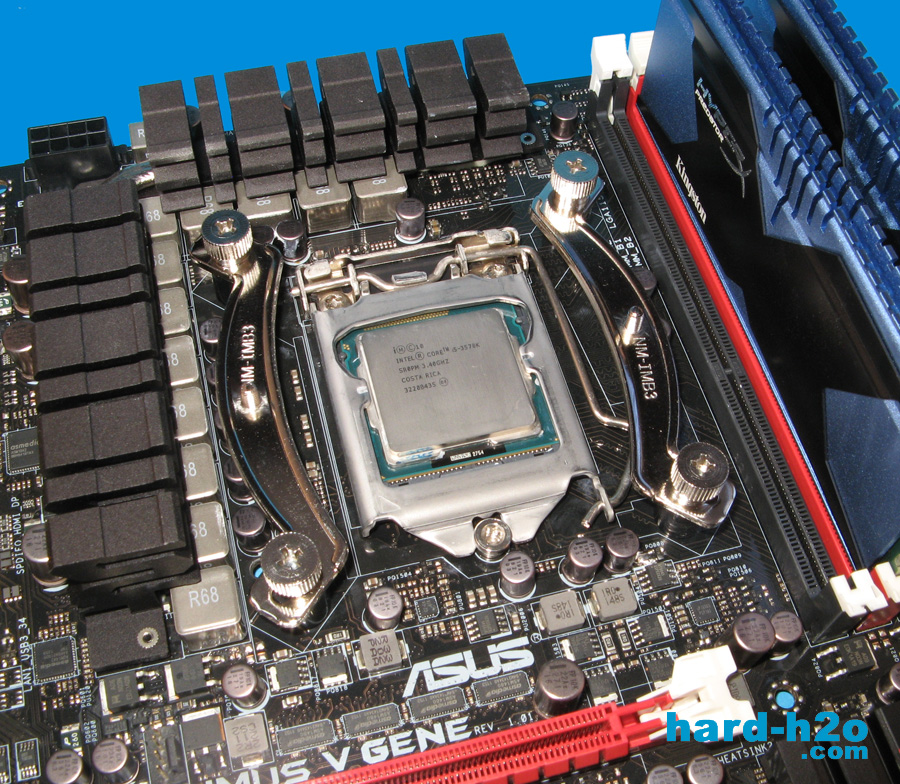

Para Intel LGA115X deberemos usar el backplate que acompaña al disipador; una vez colocado hay que sujetarlo a la placa mediante cuatro tornillos y sus arandelas correspondientes.

Instalación

Ampliar foto NH-U12S

Por último, colocamos el disipador encima, previo aplique de pasta térmica, y apretamos los dos tornillos a las barras de montaje; recordemos que debemos apretar lado a lado para no forzar la placa y que el disipador quede correctamente atornillado.

Ampliar foto NH-U12S

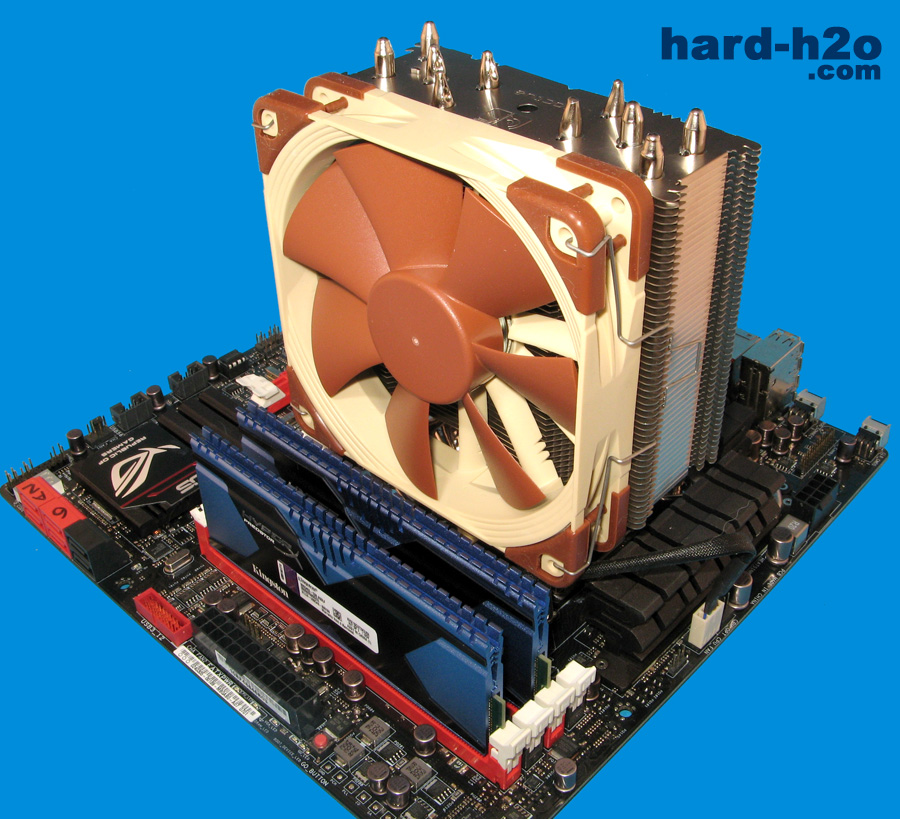

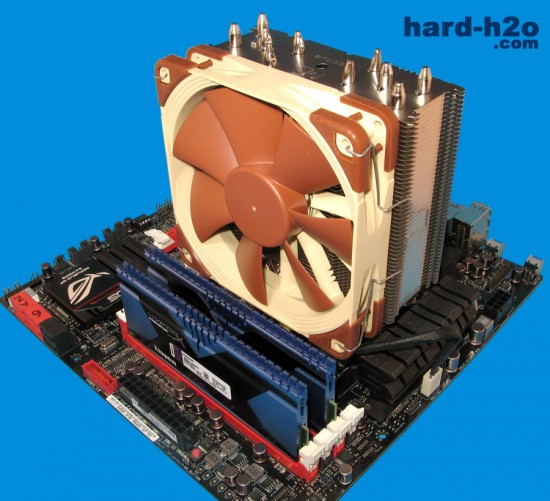

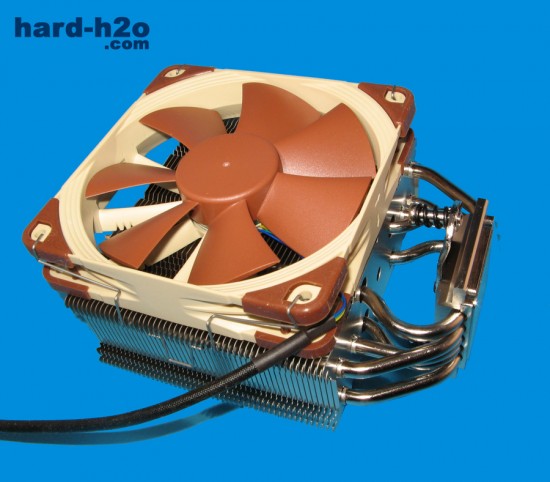

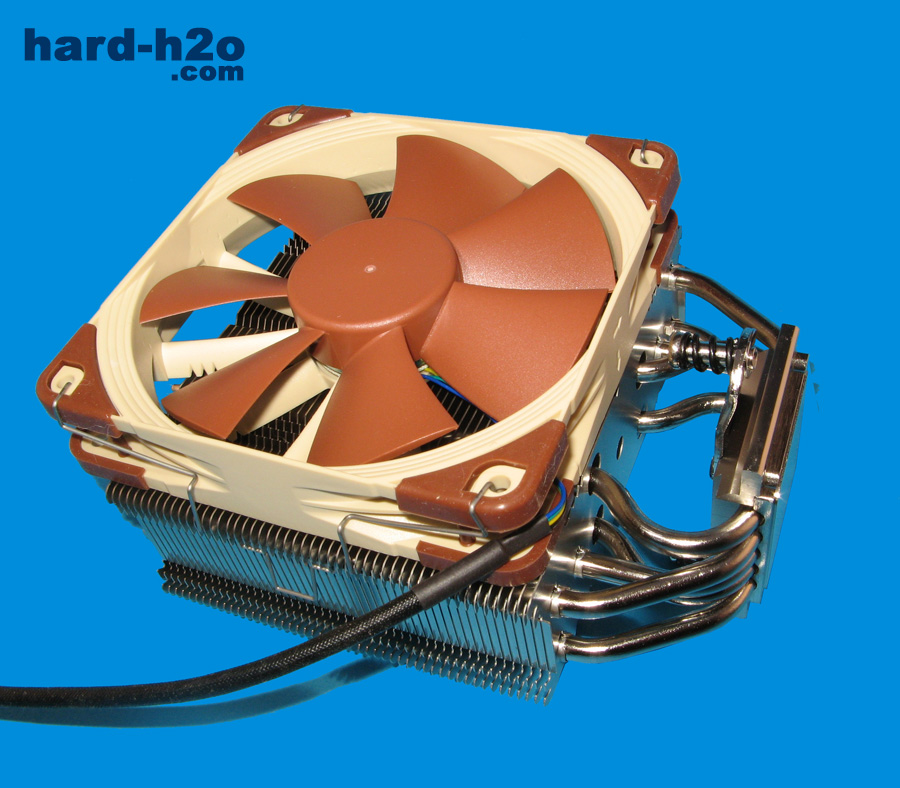

Para facilitar aún más el montaje, deberemos colocar el o los ventiladores posteriormente; como su montaje va mediante un gancho metálico, más fácil, imposible.

Ampliar foto NH-U12S

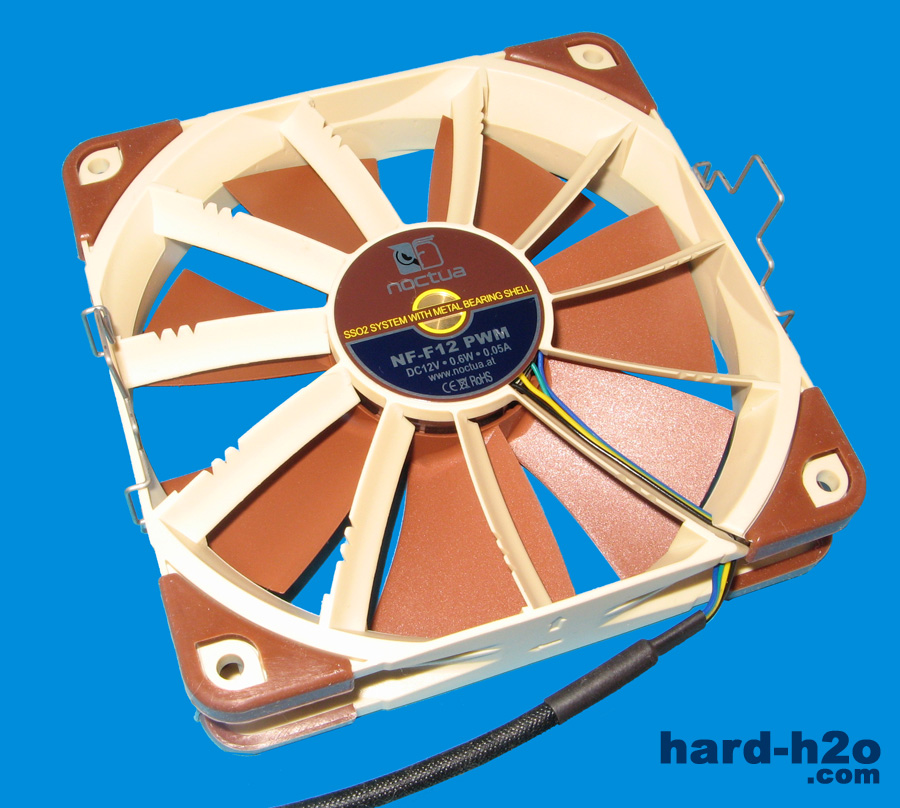

El ventilador que lleva el NH-U12S es el NF-F12 PWM, todo un alarde de ingeniería que ofrece un buen caudal con una sonoridad mínima y un tiempo de vida envidiable, más de 150 000 horas y un consumo de risa, 0,6 W. Este ventilador también está cubierto con 6 años de garantía por parte del fabricante.

Equipo de pruebas

CPUIntel Core i5 3570K @ 3,4 GHz
Placa baseAsus Maximux V Gene
Memoria RAM2x4GB Kingston HyperX 1600 MHz KHX16C9TSK2/8X
Disco duroSSD Kingston HyperX 3K 120 GB
Tarjeta graficaGainward GeForce GTX 550Ti 1GB GDDR3
CajaMontaje al aire
MonitorAsus 19" VH192 @ 1.920x1.080 px

Pruebas realizadas

Hemos realizado las pruebas de temperatura al aire, manteniendo una temperatura ambiente controlada. Las lecturas de todas las temperaturas han sido tomadas con el "Core Temp"; para el calibrado, hemos añadido un offset de +8º C, comparando la temperatura real medida con sonda y con pistola láser (así se consiguen temperaturas reales todo el tiempo sin tener que estar con la sonda puesta). Entre prueba y prueba apagamos el PC para que el micro estuviera en las mismas condiciones de encendido. Durante estas pruebas hemos tenido una temperatura ambiente constante de 18º C.

Para el estado "idle" el PC se dedicó exclusivamente a tareas ofimáticas y a la navegación por Internet a la vez que se mantuvieron abiertos programas de descarga y mensajería instantánea. Para el estado “full” hemos corrido el “Prime 2004”, una estancia por núcleo, estresando con “Small FTS CPU only” durante otra hora, para tener una lectura de la temperatura de este estado lo más fiel posible.

Respecto al overclocking, se subió el micro desde una velocidad de fábrica de 3,2 GHz @ 4,4 GHz, 250 MHz de bus, multiplicador de 16 y un vcore de 1,47 V.



La velocidad máxima del ventilador, 1.430 RPM, la hemos tomado con el ventilador directamente a la línea de +12V, que produjo una sonoridad media, claramente audible pero nada molesta. Para la velocidad mínima, 1.080 RPM, colocamos el adaptador L.N.A. que ofrece un nivel sonoro silencioso y agradable.

Conclusión

Nos gustaPuede mejorar
Excelente rendimientoNada destacable
Fácil montaje
Baja sonoridad
Alta compatibilidad
6 años de garantía en disipador y ventilador

Cada vez que probamos algún disipador de Noctua confirmamos que está a un nivel superior tanto en fabricación como en rendimiento. El fabricante austriaco tiene la mejor relación rendimiento/sonoridad del mercado; de nada sirve que un disipador tengo un rendimiento soberbio si se descuida la sonoridad de su sistema de ventilación acitvo. A nivel diseño e ingeniería el disipador y ventilador, sobre todo éste último, está por encima de los modelos convencionales. El montaje es otro aspecto fundamental y Noctua mantiene su sistema SecuFirm2 lo que hace que en cuestión de 1-2 minutos tengamos el disipador montado y anclado a nuestro sistema. Si el rendimiento no fuera el suficiente, tenemos la posibilidad de incluir un segundo ventilador, lo que aumentaría el rendimiento, sobre todo cuando realizamos overclocking que permitiría además subir aún más la velocidad nominal de nuestra CPU.

El disipador Noctua NH-U12S ofrece rendimiento, robustez, facilidad de montaje y una sonoridad muy contenida, además de 6 años de total garantía.

Producto excelente

Valoración: 5/5

Producto cedido por Noctua

Producto/EnlacePrecio (16/07/2013)
Noctua NH-U12S60 € (IVA Inc.)
