Disipador CPU Phanteks PH-TC14PE Premium

29 Junio 2012 por Quetedigo

Hace poco analizamos una de las últimas versiones del disipador de perfil medio de Phanteks, el PH-TC14CS, que ofrece un rendimiento sobresaliente incluso si aplicamos un overclocking alto para refrigeración por aire. Ahora hacemos lo propio con el modelo tipo torre, el PH-TC14PE Premium; esta nueva versión, aparte de ser compatible con el socket LGA 2011 de Intel, presenta un acabado en negro y ventiladores a juego. Todo un monstruo que admite hasta tres ventiladores y total garantía de 5 años.

Análisis / Redacción:Wolf_ / QuetedigoFotos y montaje:Dobbie
Publicado por:QuetedigoFecha:29/06/2012

Producto cedido por Atlas Informática

Especificaciones del producto

FabricantePhanteks
ModeloPH-TC14PE_BK
Dimensiones (Alto x Largo x Ancho)· 160 mm x 134 mm x 140 mm (sin ventiladores)
· 171 mm x 159 mm x 140 mm (con un ventilador)
Peso· 970 gramos (sin ventiladores)
· 1100 gramos (con un ventilador)
· 1250 gramos (con dos ventiladores)
Compatibilidad· Intel LGA 2011/1155/1156/1366/775
· AMD FM1/AM3+/AM3/AM2+/AM2
Material5 heatpipes de 8 mm de diámetro y base de cobre niqueladas. Aletas de aluminio
Ventilador2 x PH-F140TS
Dimensiones del ventilador (Alto x Largo x Ancho)140 mm x140 mm x 25 mm
Velocidad, ruido y caudal de aire· Sin adaptador: 1.300 RPM ± 10% // 19,6 dBA // 88,6 CFM
· Adaptador PWM: 700~1.200 RPM ± 10% // 13,4~19 dBA // 45,1~78,1 CFM
Vida estimada> 150 000 horas
Consumo2,8 W
Conector3 pines
Extras· Adaptador externo PWM
· Adaptador Mólex en Y
· 5 años de garantía
· Anclajes para Intel y AMD
· Manual de instalación
· Pasta térmica PH-NDC

Presentación y vista en detalle

Ampliar foto Disipador CPU Phanteks PH-TC14PE Premium

Phanteks encaja en una única serie todos sus disipadores; en PH-TC14PE es el más grande, y pesado, con diferencia; esta edición tiene un acabado en color negro y podemos encontrarlo en diferentes colores.

Ampliar foto Disipador CPU Phanteks PH-TC14PE Premium

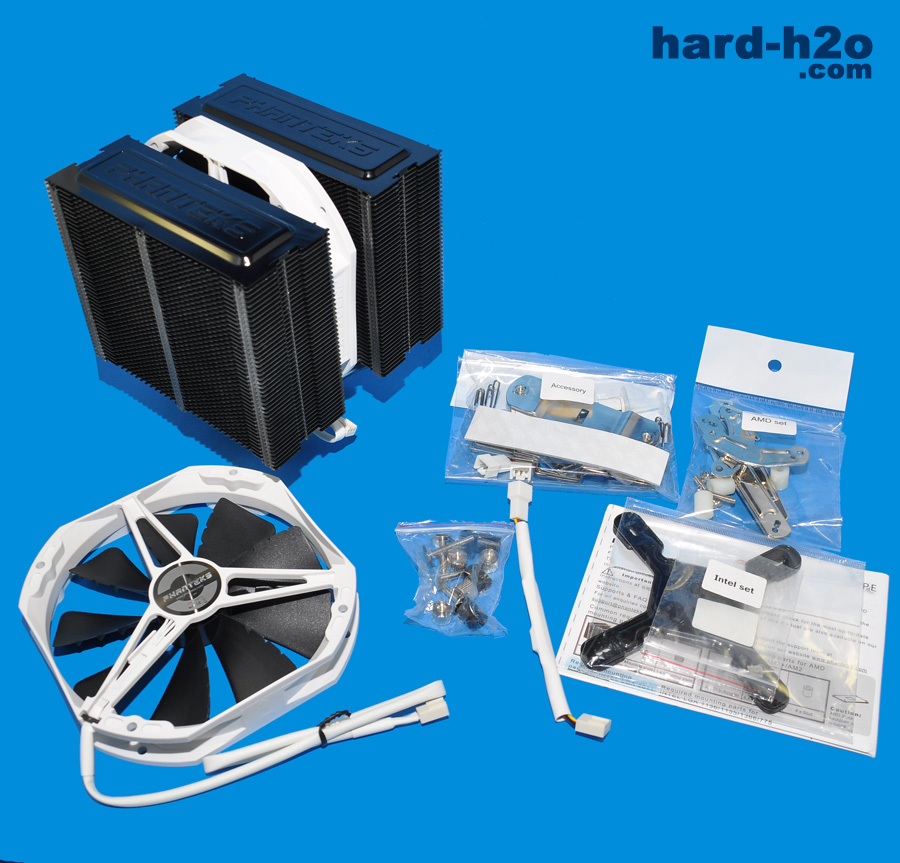

El kit incluye dos ventiladores PH-F140TS, aunque se puede montar un tercer ventilador. Junto a dichos ventiladores se incluye toda la tornillería necesaria para CPU Intel y AMD, además de pasta térmica del fabricante.

Ampliar foto Disipador CPU Phanteks PH-TC14PE Premium

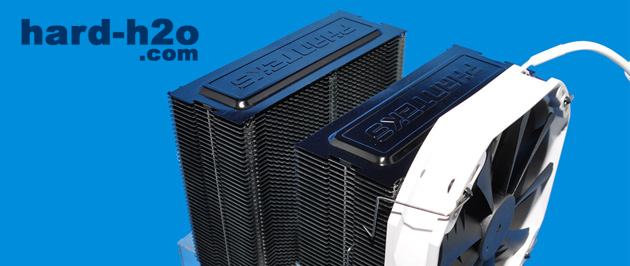

Este disipador es tipo torre, con una altura (con ventilador montado) de más de 17 cm; esta altura debemos siempre tenerla presente ya que nuestra caja debe tener el ancho necesario para poder instalar este disipador en nuestro equipo.

Ampliar foto Disipador CPU Phanteks PH-TC14PE Premium

La estructura está compuesta por 44 finas aletas de aluminio con una capa antioxidante acabada en color negro. La calidad de Phanteks es excelente, podemos apreciarla especialmente en las aletas.

Ir a la página de PC Componentes

Vista en detalle (Cont.)

Ir a la página de Coolmod

Ampliar foto Disipador CPU Phanteks PH-TC14PE Premium

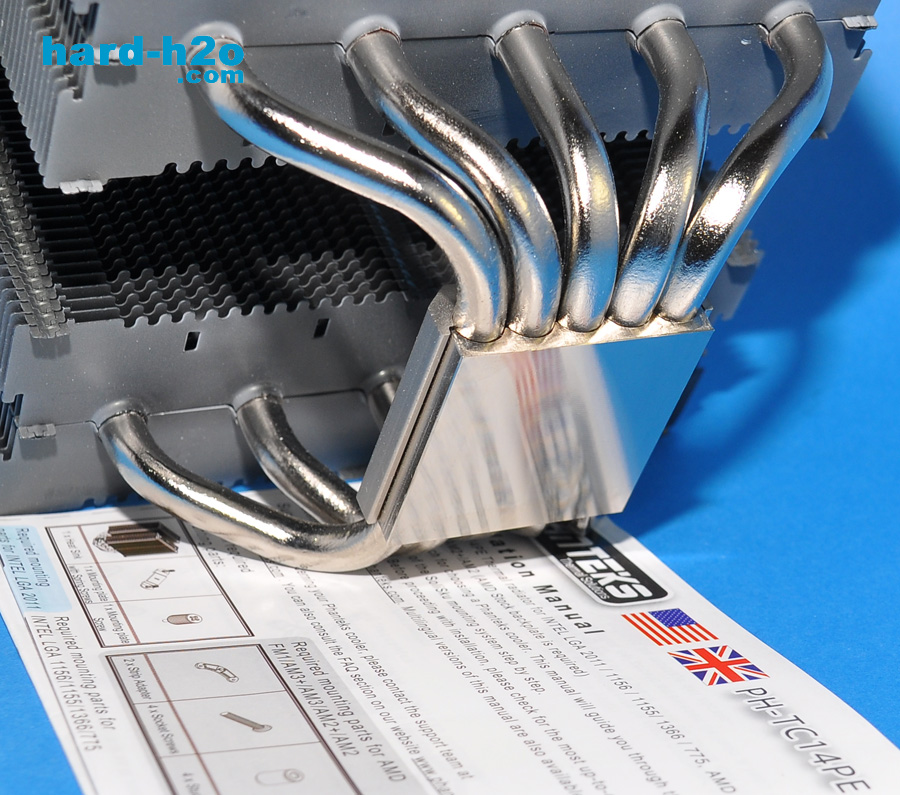

La base y heatpipes son de cobre niquelado con acabado plateado, diferente al de las aletas. Como ocurre en toda la serie del fabricante, el pulido es muy liviano, aunque no imprescindible para disipar eficientemente el calor. Los 5 heatpipes tienen un diámetro de 8 mm, uno de los más grandes que podemos encontrar en el mercado.

Ampliar foto Disipador CPU Phanteks PH-TC14PE Premium

El sistema de anclaje es idéntico para toda la serie de disipadores, con los 6 broches metálicos que fijarán los ventiladores al disipador, las tiras de goma para evitar vibraciones y los adaptadores para poder conectar dos ventiladores al conector PWM de la placa. Además, se incluye la pasta térmica de la misma marca.

Ampliar foto Disipador CPU Phanteks PH-TC14PE Premium

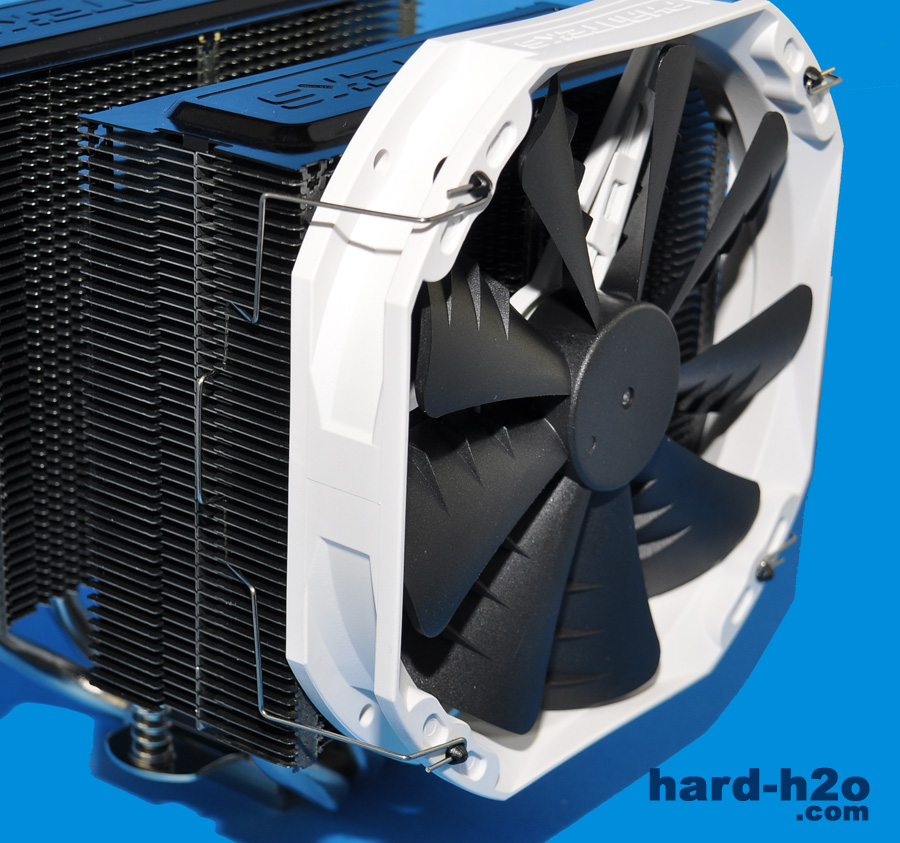

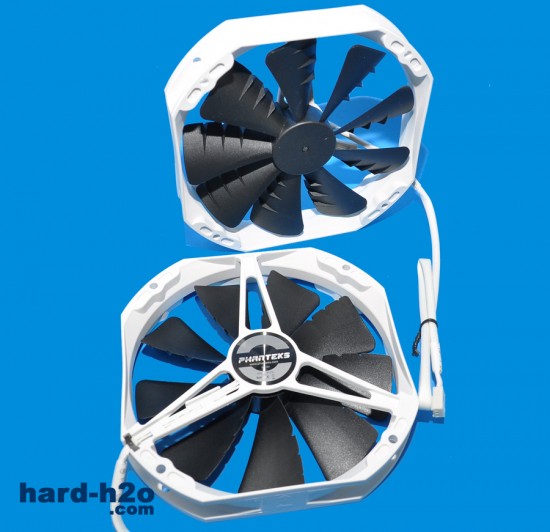

Los ventiladores que se incluye tienen un diámetro de 14 cm, de buena velocidad y ruido contenido; ambos ventiladores tienen el mismo color en las aspas que el disipador. Como hemos comentado, el PH-TC14PE admite un tercer ventilador.

Ampliar foto Disipador CPU Phanteks PH-TC14PE Premium

Las pruebas las vamos a realizar bajo plataforma AMD AM3, aunque el montaje para el análisis se ha realizado para el socket Intel LGA1366. Esta nueva versión incluye todo lo necesario para usar en sistemas Intel LGA2011.

Instalación

Ir a la página de Aussar

Ampliar foto Disipador CPU Phanteks PH-TC14PE Premium

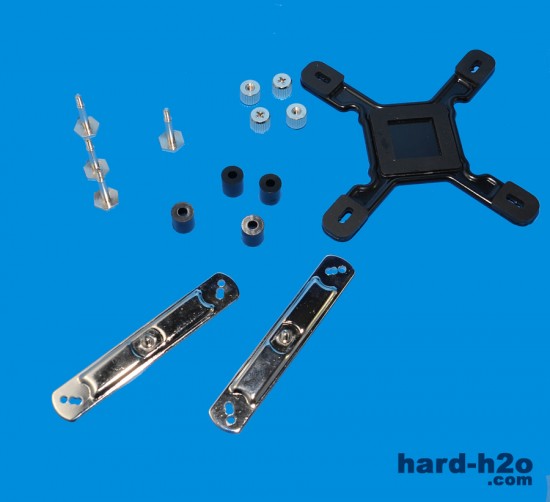

El manual (en español) es muy claro respecto a la instalación del disipador y de todos los componentes necesarios. Para CPUs Intel se incluyen dos backplates, uno para el LGA2011 y otro para el resto de sockets.

Ampliar foto Disipador CPU Phanteks PH-TC14PE Premium

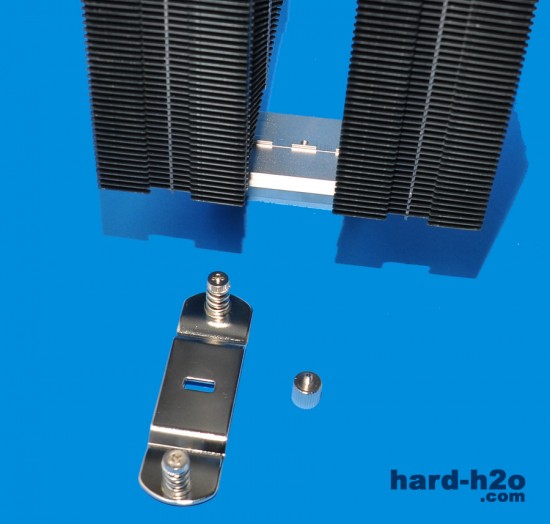

Uno de los elementos más complicados de instalar es la placa de montaje que fija el disipador al socket; no es fácil apretar el tornillo al tener que apretar el tornillo desde arriba y el hueco lateral es mínimo para apretarlo con la mano. Imperativamente necesitaremos un destornillador imantado para no morir en el intento.

Ampliar foto Disipador CPU Phanteks PH-TC14PE Premium

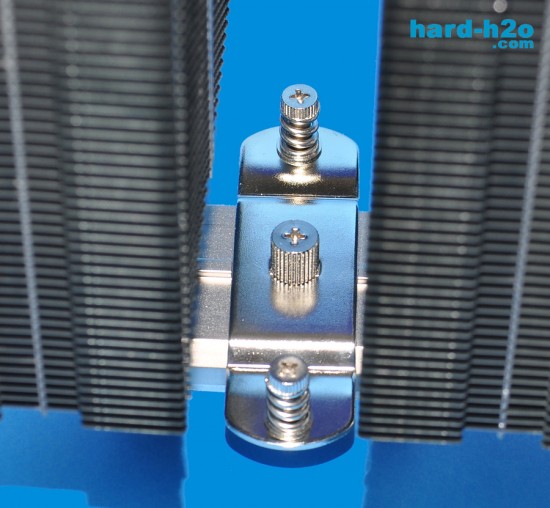

Después de varios intentos, hemos podido atornillar la placa de montaje al disipador; una vez pasado este mal trago, el resto de la instalación es sumamente fácil.

Ampliar foto Disipador CPU Phanteks PH-TC14PE Premium

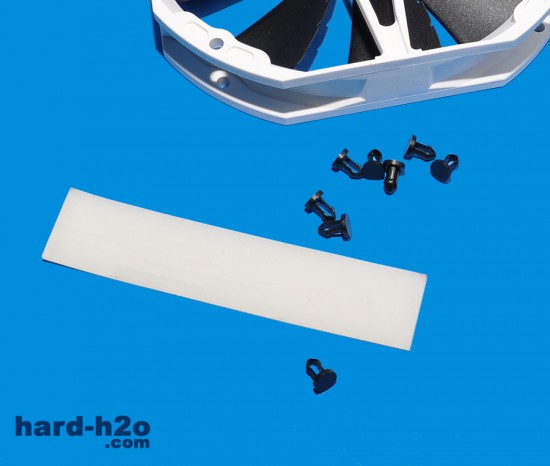

Como vimos anteriormente con el PH-TC14CS, se incluyen varias tiras de goma para evitar que las vibraciones del ventilador lleguen al equipo.

Vista en detalle (Cont.)

Ir a la página de Revolution Computer

Ampliar foto Disipador CPU Phanteks PH-TC14PE Premium

Los ventiladores se fijan con los broches metálicos, elementos que previamente hemos añadido al ventilador con los adaptadores de broche de plástico. Esta parte del montaje no es muy cómoda, pero una vez hemos hecho uno, el resto es mucho más rápido de montar.

Ampliar foto Disipador CPU Phanteks PH-TC14PE Premium

Este disipador se puede montar de dos formas, dependiendo de cómo atornillemos los adaptadores de tira. Así, tendemos el flujo de aire saliendo por la parte trasera o hacia arriba.

Ampliar foto Disipador CPU Phanteks PH-TC14PE Premium

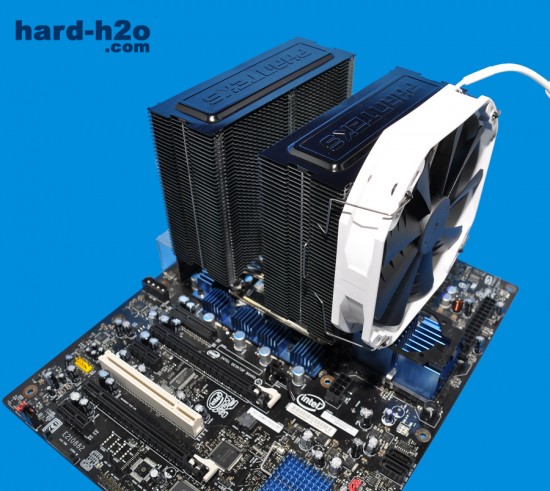

El montaje lo hemos realizado de tal forma que los dos ventiladores van a expulsar el aire caliente hacia la parte trasera de la caja, ayudado por el ventilador de esta zona.

Equipo de pruebas

CPUAMD Phenom II X6 1090T
Placa baseAsus Crosshair IV Formula RoG
Memoria RAM2x2GB Supertalent 1600 CL9
Disco duroWestern Digital 500 GB SATA2 Green Series
Tarjeta graficaNvidia Gigabyte 9600GT
Fuente de alimentacionNOX Krypton 900 W
CajaMontaje al aire
Monitor24 pulgadas Asus V242H

Pruebas realizadas

Hemos realizado las pruebas de temperatura al aire, manteniendo una temperatura ambiente controlada. Las lecturas de todas las temperaturas han sido tomadas con el "Core Temp"; para el calibrado, hemos añadido un offset de +8º C, comparando la temperatura real medida con sonda y con pistola láser (así se consiguen temperaturas reales todo el tiempo sin tener que estar con la sonda puesta). Entre prueba y prueba apagamos el PC para que el micro estuviera en las mismas condiciones de encendido. Durante estas pruebas hemos tenido una temperatura ambiente constante de 21º C.

Para el estado "idle" el PC se dedicó exclusivamente a tareas ofimáticas y a la navegación por Internet a la vez que se mantuvieron abiertos programas de descarga y mensajería instantánea. Para el estado “full” hemos corrido el “Prime 2004”, una estancia por núcleo, estresando con “Small FTS CPU only” durante otra hora, para tener una lectura de la temperatura de este estado lo más fiel posible.

Respecto al overclocking, se subió el micro desde una velocidad de fábrica de 3,2 GHz @ 4 GHz, 250 MHz de bus, multiplicador de 16 y un vcore de 1,47 V.



El rendimiento del Phanteks PH-TC14PE Premium es notable; la posición de la placa de pruebas favorece la convección natural tanto del aire como en los heatpipes, por lo que da así un toque extra. El que tenga su torre en posición horizontal le irá francamente bien, ya que tira el aire hacia arriba.

El montaje es relativamente fácil; podemos encontrar ciertos problemas a la hora de colocar los broches y los pasadores, no es un sistema fácil de montar. El anclaje y la fijación del disipador no tiene complejidad alguna.

Conclusión

Nos gustaPuede mejorar
Gran estética y disponible en varios coloresPlaca de montaje inaccesible
Dos ventiladores de 14 cm incluidos, admite hasta tres
Total compatibilidad con sockets Intel y AMD
Excelente rendimiento
5 años de garantía

Después de ver la variante CS de esta serie, estábamos seguro que este modelo no iba a ser menos en cuanto a rendimiento; con este disipador podremos estar tranquilos sea cual sea nuestra CPU y temperatura ambiente, ya que el rendimiento es soberbio. Uno de los detalles más importante es la posibilidad de montar hasta tres ventiladores, aunque esto conlleva que la placa va a soportar un peso horizontal de 1,25 kg en la zona del socket. Aunque en general la instalación es simple, la placa de montaje sí que es dificultosa por la inaccesibilidad de la zona, por lo que tendremos que usar un destornillador imantado para poder fijarla al disipador.

El PH-TC14PE Premium ofrece máximo rendimiento hasta para equipos con CPU de gama alta, incluso si realizamos overclocking, con la posibilidad de instalar hasta tres ventiladores y una garantía de 5 años.

Producto excelente
