Disipador CPU Phanteks PH-TC14CS

20 Junio 2012 por Quetedigo

La aparición de nuevas marcas en el mundo del hardware hace que la competitividad aumente y los usuarios se beneficien de ella con productos que ofrecen un mayor rendimiento y fiabilidad. Este fabricante puede ser un gran ejemplo, que cuenta en sus filas con uno de los mejores disipadores por aire del mercado. El PH-TC14CS es un disipador de perfil medio que monta dos ventiladores de 14 cm, con varios opciones en su montaje; incluye montaje para sockets Intel y AMD ya sea actual o pasado, con pasta térmica, control PWM y nada menos que 5 años de garantía.

Análisis / Redacción:Wolf_ / QuetedigoFotos y montaje:Dobbie
Publicado por:QuetedigoFecha:20/06/2012

Producto cedido por Atlas Informática

Especificaciones del producto

FabricantePhanteks
ModeloPH-TC14CS
Dimensiones (Alto x Largo x Ancho)· 112 mm x 143,8 mm x 140 mm (sin ventiladores)
· 112 mm x 151 mm x 160 mm (con un ventilador)
· 140,5 mm x 151 mm x 160 mm (con un ventilador)
Peso· 600 gramos (sin ventiladores)
· 750 gramos (con un ventilador)
· 900 gramos (con dos ventiladores)
Compatibilidad· Intel LGA 2011/1155/1156/1366/775
· AMD FM1/AM3+/AM3/AM2+/AM2
Material5 heatpipes de 8 mm de diámetro y base de cobre niqueladas. Aletas de aluminio
Ventilador2 x PH-F140 PWM
Dimensiones del ventilador (Alto x Largo x Ancho)140 mm x140 mm x 25 mm
Velocidad, ruido y caudal de aire· Sin adaptador: 1.300 RPM ± 10% // 19,6 dBA // 88,6 CFM
· Adaptador PWM: 700~1.200 RPM ± 10% // 13,4~19 dBA // 45,1~78,1 CFM
Vida estimada> 150 000 horas
Consumo2,8 W
Conector3 pines
Extras· Adaptador externo PWM
· Adaptador Mólex en Y
· 5 años de garantía
· Anclajes para Intel y AMD
· Manual de instalación
· Pasta térmica PH-NDC

Presentación y vista en detalle

Ampliar foto Disipador CPU Phanteks PH-TC14CS

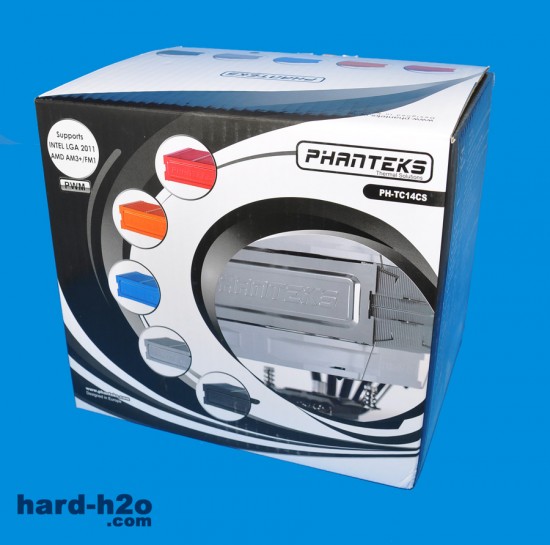

Phanteks dispone de su serie de disipadores PH-TC14, con varios modelos según altura y color. Este modelo CS es de perfil medio, por lo que su altura no va a ser un impedimento a la hora de montarlo en nuestro equipo.

Ampliar foto Disipador CPU Phanteks PH-TC14CS

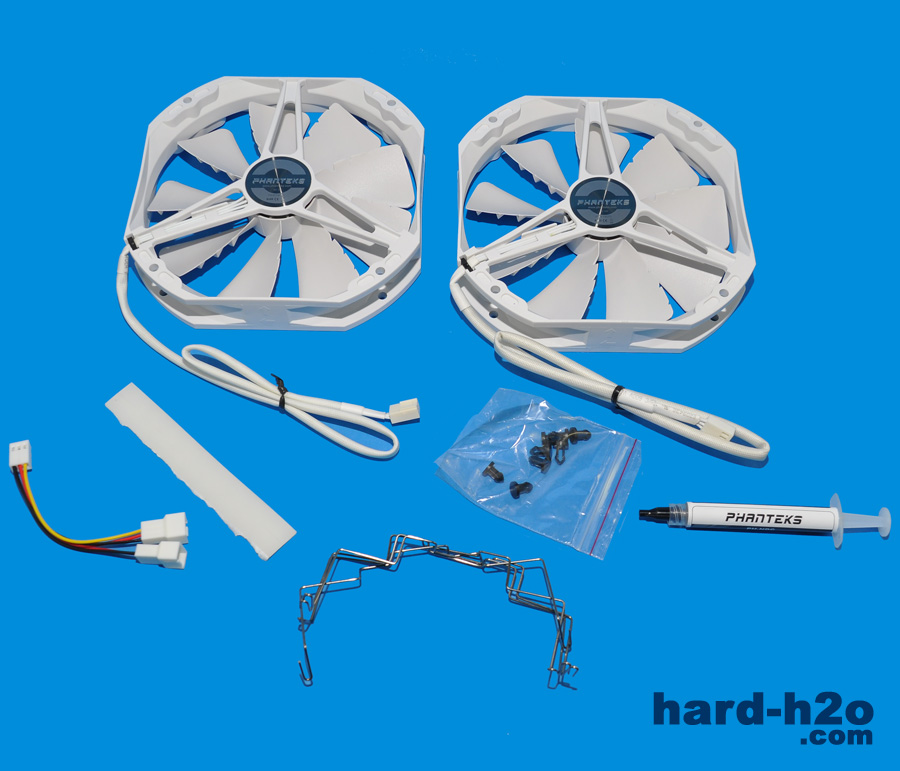

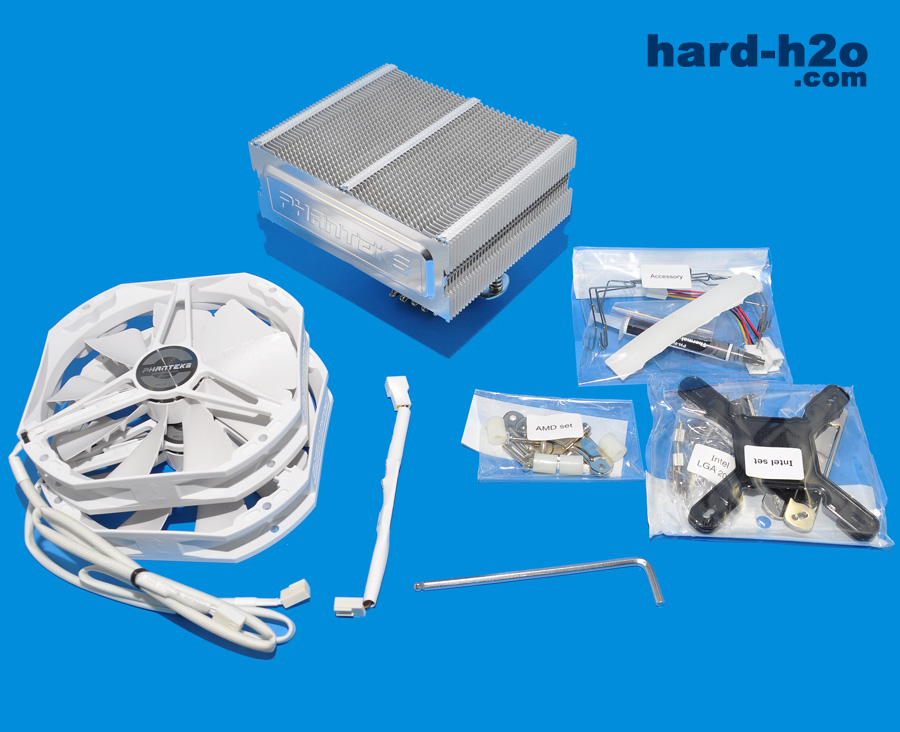

Junto al disipador se incluyen dos ventiladores, conector PWM, herramienta de montaje y todo el kit de montaje, formado por tornillería común, tornillería para Intel/AMD, sus respectivos backplates y por último, pasta térmica de la marca.

Ampliar foto Disipador CPU Phanteks PH-TC14CS

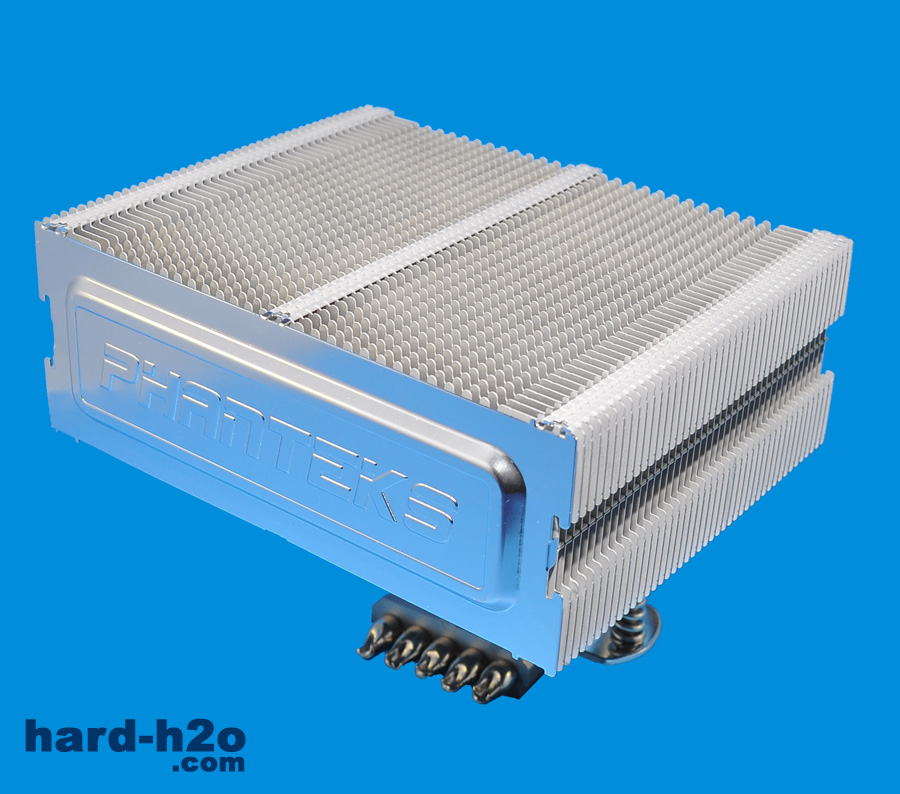

El PH-TC14CS es de perfil medio, estilo tumbado; está fabricado en aluminio y cobre, materiales comunes en este tipo de hardware que asegura una excelente conductividad térmica.

Ampliar foto Disipador CPU Phanteks PH-TC14CS

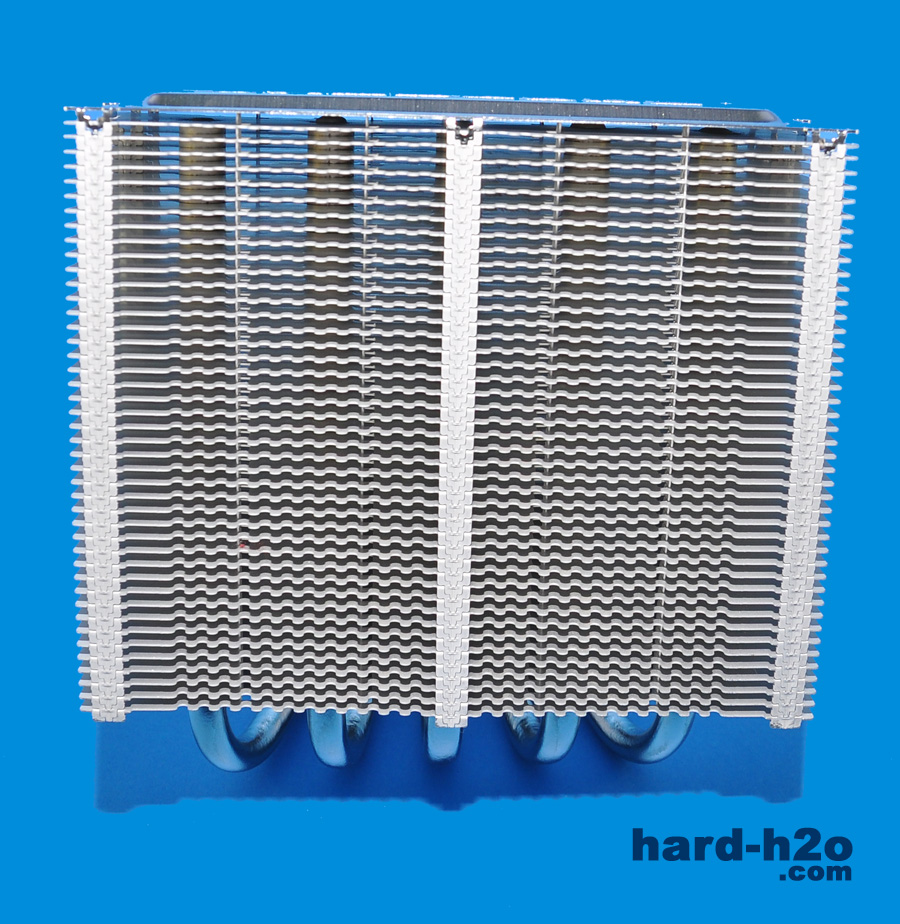

Las 44 aletas están fabricadas en aluminio con una capa antioxidante; como podemos observar, el acabado es perfecto, con un espaciado de aletas lineal y sin desperfecto alguno.

Ampliar foto Disipador CPU Phanteks PH-TC14CS

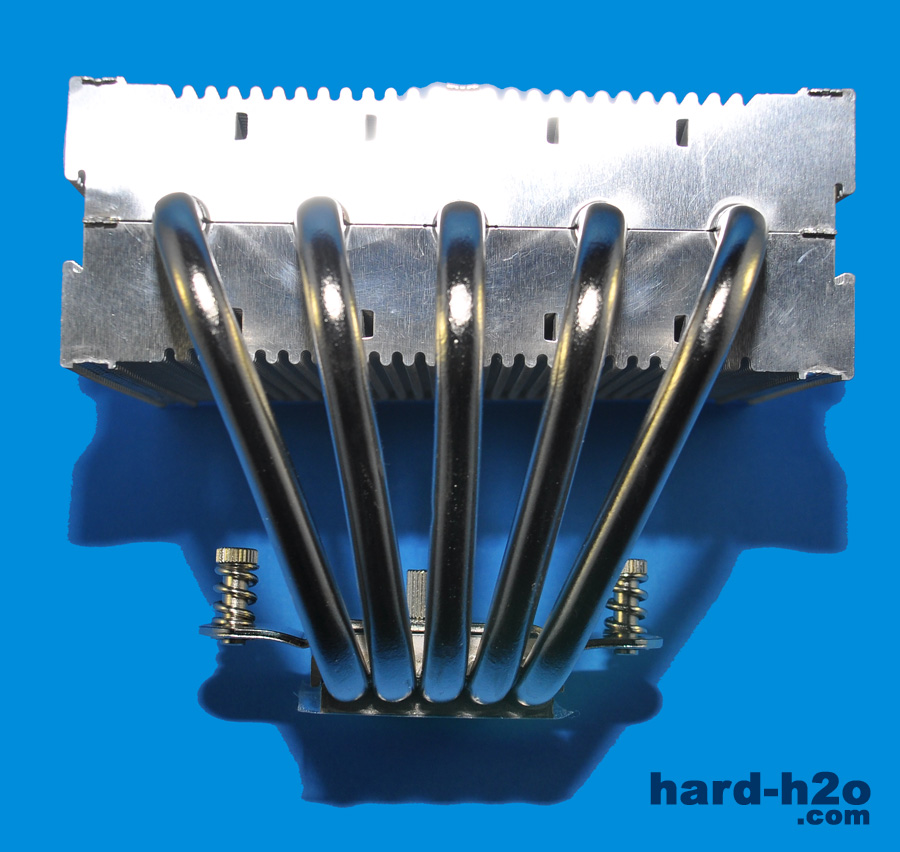

La base y heatpipes son de cobre niquelado (de ahí el acabado plateado); estas tuberías tienen un diámetro de 8 mm, una de las mayores que podemos encontrar, lo que asegura un rápido intercambio de calor.

Ir a la página de PC Componentes

Vista en detalle (Cont.)

Ir a la página de Coolmod

Ampliar foto Disipador CPU Phanteks PH-TC14CS

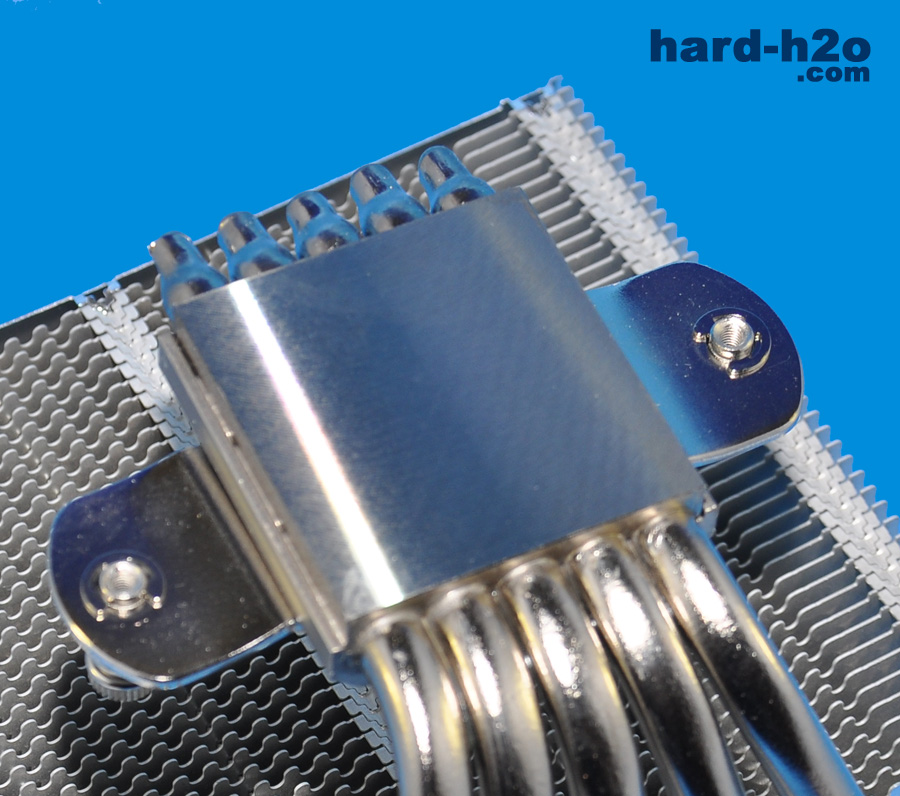

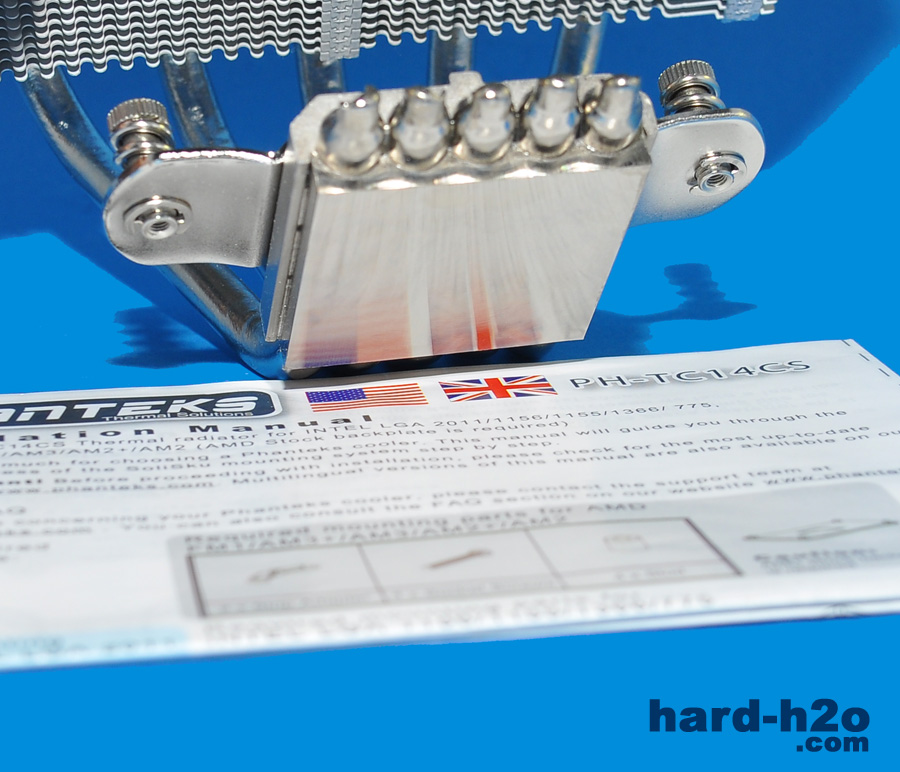

La base de cobre niquelada es algo rugosa; esto no quiere decir que la conducción de calor vaya a ser menor que una base pulida, es más, una base de este tipo es ideal ya que el contacto con la pasta térmica va a ser mejor.

Ampliar foto Disipador CPU Phanteks PH-TC14CS

La pieza que vemos con dos tornillos va a ser la encargada de fijar el disipador a la placa base; como veremos, se incluye una herramienta específica para poder atornillarlo adecuadamente al socket.

Ampliar foto Disipador CPU Phanteks PH-TC14CS

Como elementos comunes se incluye un adaptador Molex de 3 pines para poder usar ambos ventiladores en un único conector, cuatro tiras de goma antivibraciones, 8 adaptadores de broche que se encargarán de fijar los ventiladores a los cuatro broches metálicos. Por último, la pasta térmica PH-NDC del fabricante.

Ampliar foto Disipador CPU Phanteks PH-TC14CS

Para cada ventilador deberemos usar cuatro adaptadores de broche y dos broches metálicos; deben quedar de tal manera que se pueda anclar adecuadamente al disipador.

Montaje

Ir a la página de Aussar

Ampliar foto Disipador CPU Phanteks PH-TC14CS

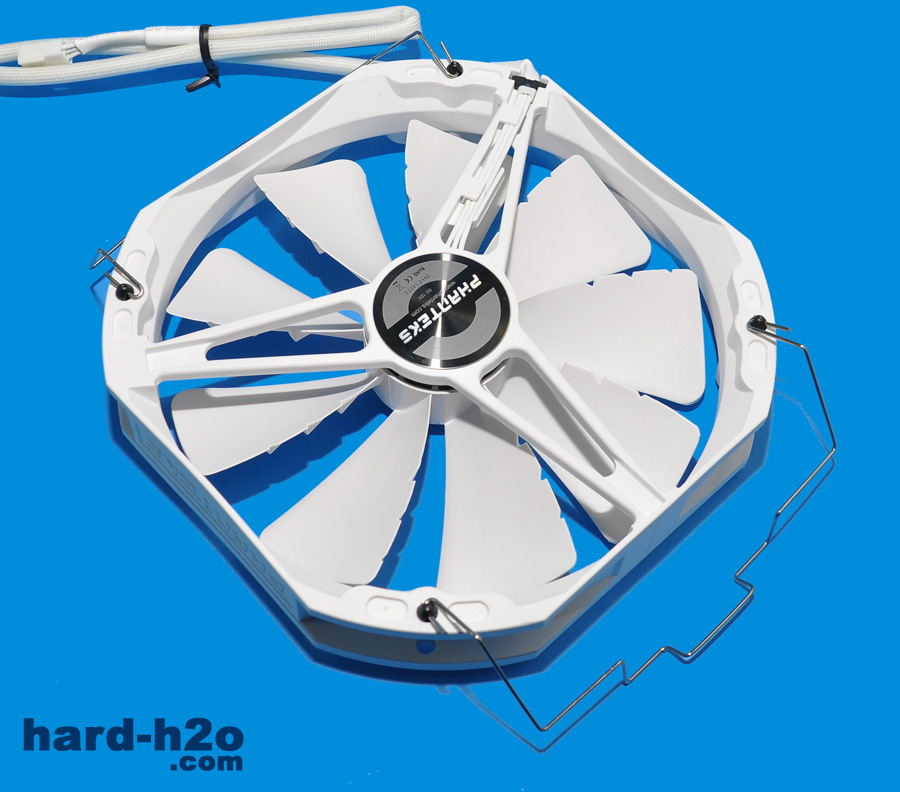

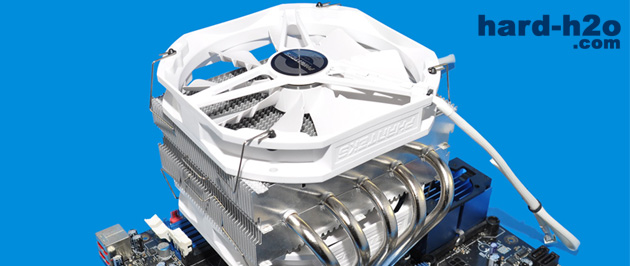

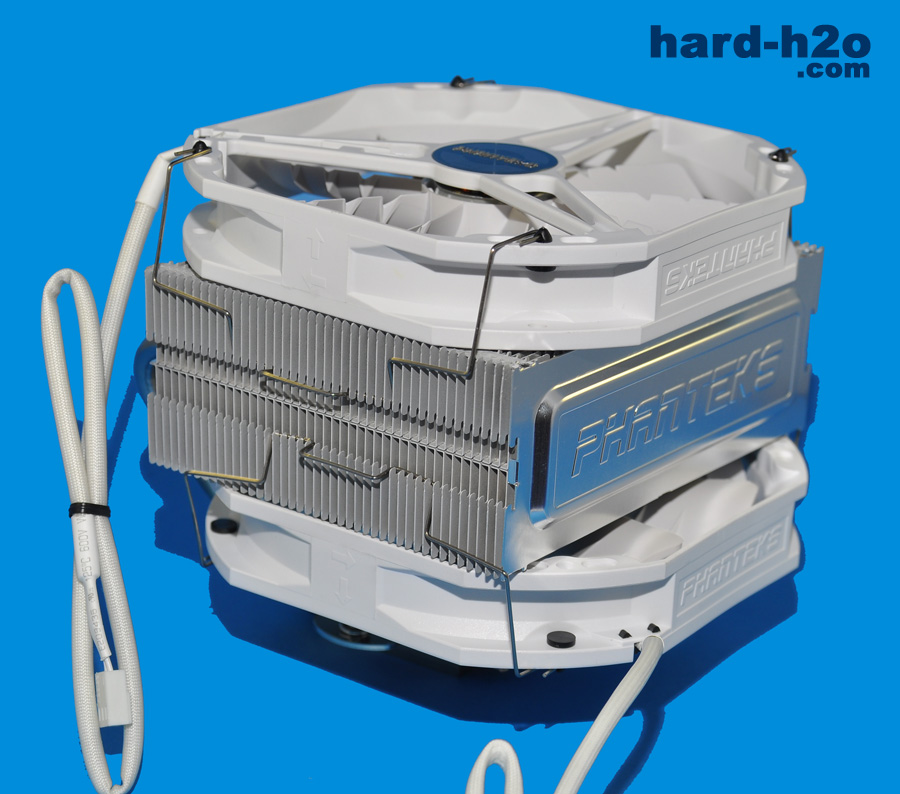

La disposición de los broches queda de tal manera que se pueden anclar adecuadamente al disipador, tal y como observamos en la imagen. Para las pruebas de rendimiento se han montado los ventiladores de tal manera que soplan aire hacia arriba.

Ampliar foto Disipador CPU Phanteks PH-TC14CS

Vamos a realizar la instalación para socket Intel, en concreto para LGA1366; toda la tornillería y accesorios son comunes para Intel; como novedad, se incluyen los tornillos necesarios para instalarlo bajo Intel LGA2011.

Ampliar foto Disipador CPU Phanteks PH-TC14CS

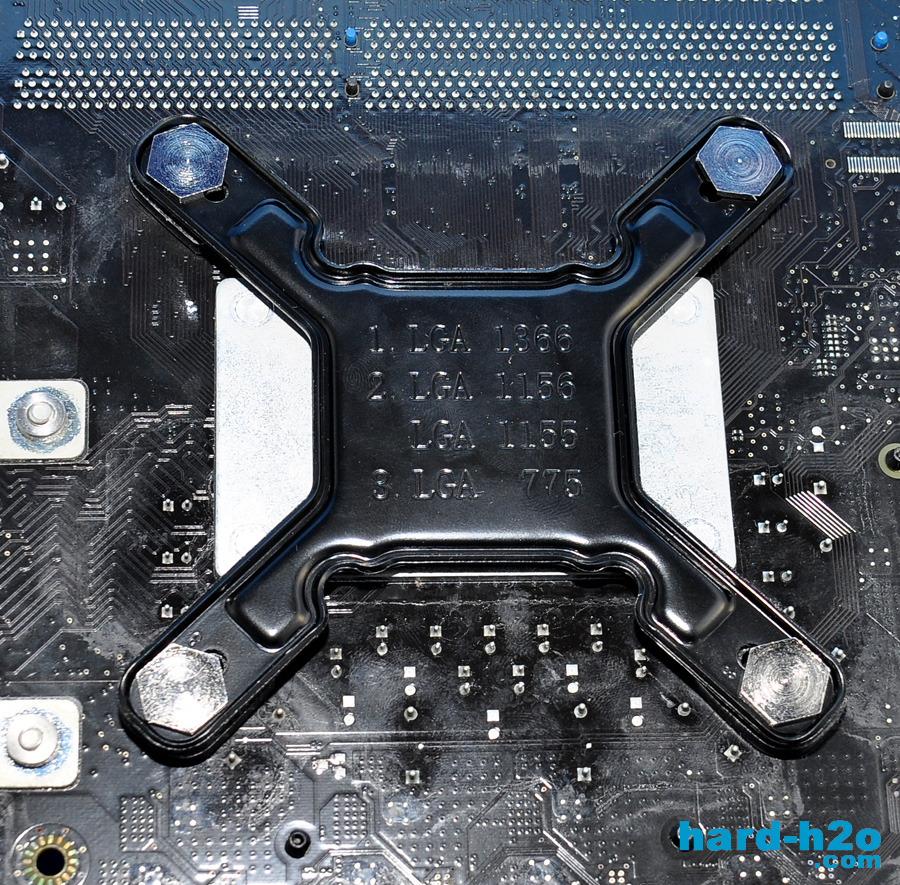

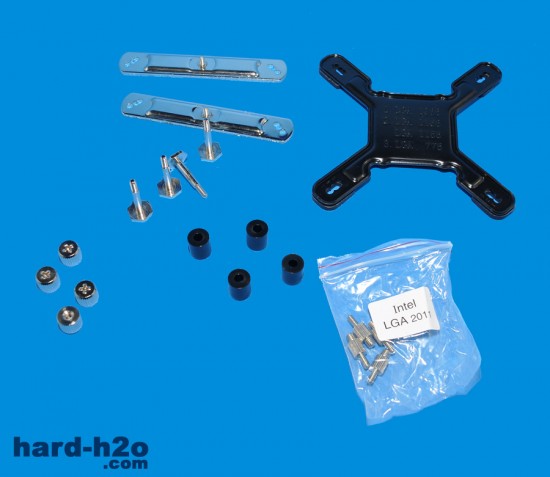

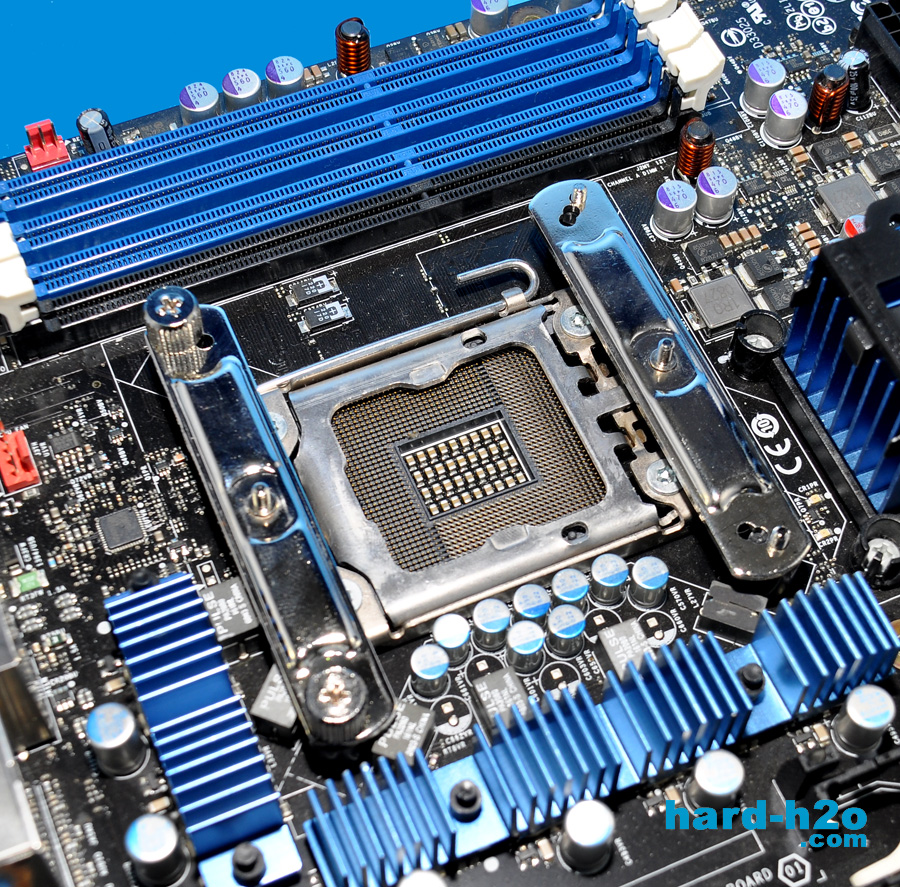

La instalación del backplate para sockets Intel se lleva a cabo con los mismos componentes; el backplate lleva una leyenda que nos va a indicar en qué orificio deben ir los tornillos del socket.

Montaje (Cont.)

Ir a la página de Revolution Computer

Ampliar foto Disipador CPU Phanteks PH-TC14CS

Una vez colocados los tornillos y el backplate, colocamos los cuatro pasadores de plástico y a continuación, los dos adaptadores de tira. Esta disposición es la única posible, con los adaptadores a izquierda y derecha del socket. Una vez puestos, hacemos uso de las tuercas para fijar dichos adaptadores.

Ampliar foto Disipador CPU Phanteks PH-TC14CS

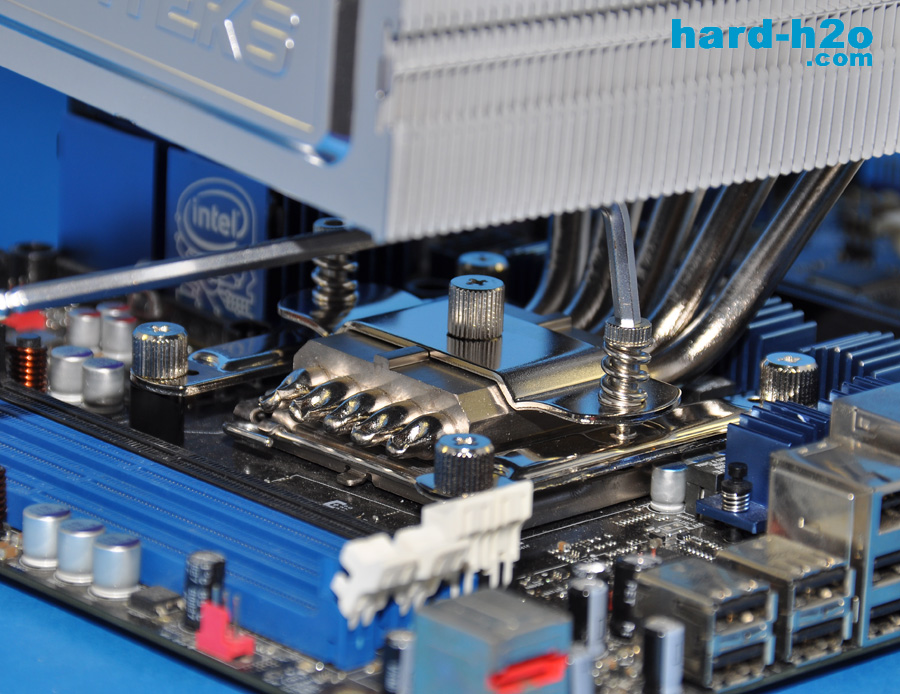

Finalmente, tenemos que fijar el disipador a los adaptadores con la herramienta que se incluye, ya que los dos tornillos lateral son inaccesibles desde arriba.

Ampliar foto Disipador CPU Phanteks PH-TC14CS

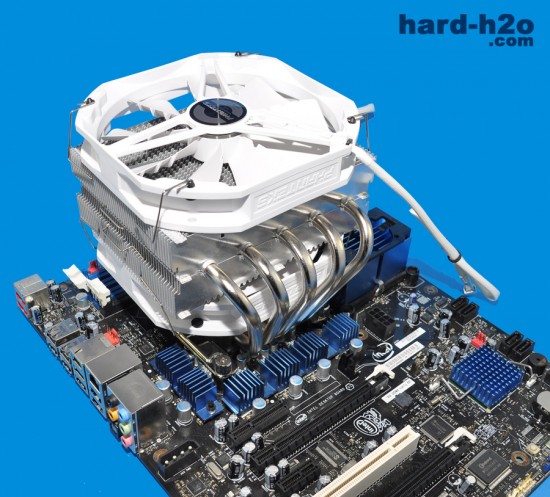

Montado el disipador, instalamos finalmente los ventiladores; esto es importante ya que es muy complicado instalar el disipador con los ventiladores ya puestos. En este punto y para usar el control PWM, debemos hacer uso del adaptador Molex en Y y del conector PWM y enchufarlo al conector PWM de nuestra placa.

Equipo de pruebas

CPUAMD Phenom II X6 1090T
Placa baseAsus Crosshair IV Formula RoG
Memoria RAM2x2GB Supertalent 1600 CL9
Disco duroWestern Digital 500 GB SATA2 Green Series
Tarjeta graficaNvidia Gigabyte 9600GT
Fuente de alimentacionNOX Krypton 900 W
CajaMontaje al aire
Monitor24 pulgadas Asus V242H

Pruebas realizadas

Hemos realizado las pruebas de temperatura al aire, manteniendo una temperatura ambiente controlada. Las lecturas de todas las temperaturas han sido tomadas con el "Core Temp"; para el calibrado, hemos añadido un offset de +8º C, comparando la temperatura real medida con sonda y con pistola láser (así se consiguen temperaturas reales todo el tiempo sin tener que estar con la sonda puesta). Entre prueba y prueba apagamos el PC para que el micro estuviera en las mismas condiciones de encendido. Durante estas pruebas hemos tenido una temperatura ambiente constante de 21º C.

Para el estado "idle" el PC se dedicó exclusivamente a tareas ofimáticas y a la navegación por Internet a la vez que se mantuvieron abiertos programas de descarga y mensajería instantánea. Para el estado “full” hemos corrido el “Prime 2004”, una estancia por núcleo, estresando con “Small FTS CPU only” durante otra hora, para tener una lectura de la temperatura de este estado lo más fiel posible.

Respecto al overclocking, se subió el micro desde una velocidad de fábrica de 3,2 GHz @ 4 GHz, 250 MHz de bus, multiplicador de 16 y un vcore de 1,47 V.



El rendimiento del Phanteks PH-TC14CS es notable; la posición de la placa de pruebas favorece la convección natural tanto del aire como en los heatpipes, por lo que da así un toque extra. El que tenga su torre en posición horizontal le irá francamente bien, ya que tira el aire hacia arriba.

El montaje es relativamente fácil; podemos encontrar ciertos problemas a la hora de colocar los broches y los pasadores, no es un sistema fácil de montar. El anclaje y la fijación del disipador no tiene complejidad alguna.

Conclusión

Nos gustaPuede mejorar
Gran estética y disponible en varios coloresMontaje de ventiladores
Dos ventiladores de 14 cm incluidos
Total compatibilidad con sockets Intel y AMD
Excelente rendimiento
5 años de garantía

Phanteks es un fabricante relativamente nuevo en nuestro país y sus pasos son firmes en el mundo de la refrigeración por aire. Como gran ventaja tenemos la total compatibilidad con cualquier socket (actual o no) de CPU Intel y AMD, por lo que si cambiamos de plataforma no es necesario que cambiemos de disipador. Se incluyen dos ventiladores de 14 cm que ofrecen hasta tres variantes, montaje fanless y opción a incluir uno o dos ventiladores, según las necesidades de cada equipo. Sus 5 heatpipes de 8 mm de diámetro, diseño de una pieza y aletas de gran acabado son capaces de soportar cualquier micro actual, incluso con un OC alto.

El PH-TC14CS es, posiblemente, uno de los mejores disipadores del mercado, con dos potentes ventiladores de 14 cm, excelente rendimiento y 5 años de garantía.

Producto excelente

Producto cedido por Atlas Informática Ir a la página de Traxtore
