Disipador CPU Scythe Mugen 3

4 Noviembre 2011 por Quetedigo

Scythe es una marca mundialmente conocida por sus productos en disipación y ventilación; la relación calidad-precio de sus productos la hacen ser una de las primeras opciones para aquellos que quieren mejorar sus sistemas de refrigeración sin gastar demasiado. El disipador Scythe Mugen 3, una versión algo más pequeña que su predecesor (Mugen 2) enfocada principalmente a los usuarios medios ofrece compatibilidad con todos los sockets actuales, unos enormes heatpipes y un diseño digno de mención.

 · Análisis / Redacción:Wolf_ · Fotos y montaje:Dobbie
 · Publicado por:Quetedigo · Fecha:04/11/2011

Producto cedido por Scythe

Especificaciones del producto:

FabricanteScythe
ModeloMugen 3
Dimensiones del disipador (Alto x Largo x Ancho)158 mm x 130 mm x 100 mm (con  ventilador)
Peso825 gramos
CompatibilidadIntel LGA1366, LGA1156, LGA1155, LGA775 // AMD AM2, AM2+, AM3
MaterialHeatpipes de 8 mm de diámetro y base de cobre niqueladas. Aletas de aluminio
VentiladorScythe Slip Stream
Dimensiones del ventilador (Alto x Largo x Ancho)120 mm x 120 mm x 25 mm
Velocidad, ruido y caudal máximo de aire del ventilador300 ~ 1.600 RPM ± 10% (PWM) // 19~32 dBA // 14,7 ~ 88,11 CFM
Vida estimada30.000 horas
Consumo3,12 W
Conector4 pines (PWM)
Extras· Anclajes para Intel y AMD
· Manual de instalación
· Pasta térmica

Presentación y vista en detalle:

Ampliar Foto Disipador CPU Scythe Mugen 3

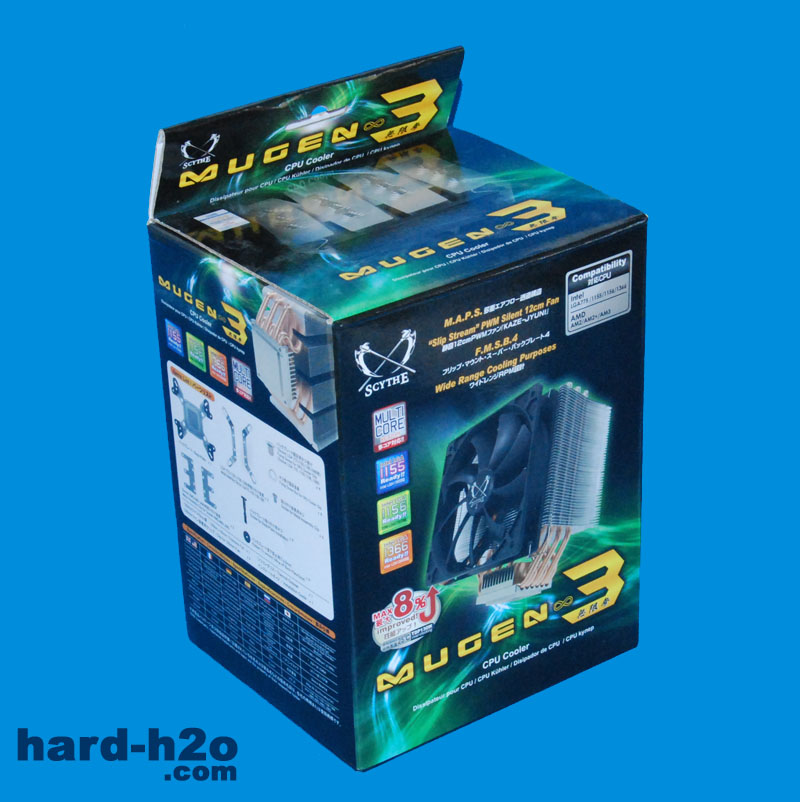

El Scythe Mugen 3 viene embalado en una caja de cartón, mostrando un primer plano del disipador en su parte frontal, junto con algunas características técnicas en los laterales.


Ampliar Foto Disipador CPU Scythe Mugen 3

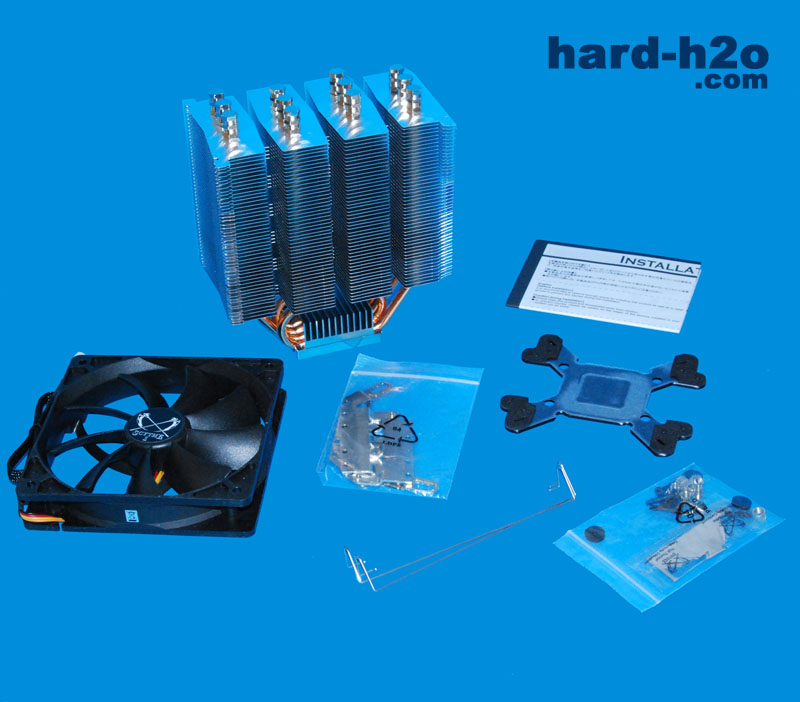

En el interior encontraremos el disipador, un ventilador Scythe SlipStream, un pequeño manual, los anclajes la tornillería necesaria para su correcta instalación y un pequeño sobrecito con pasta térmica.


Ampliar Foto Disipador CPU Scythe Mugen 3

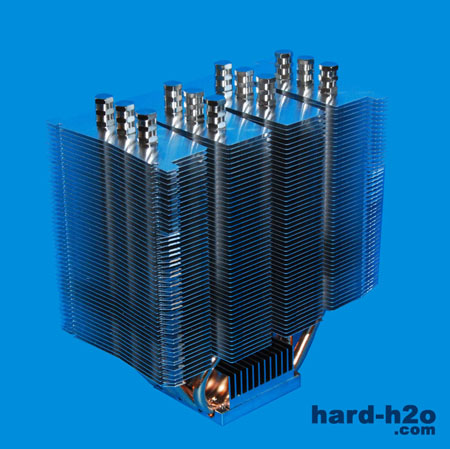

El cuerpo del Mugen 3 es realmente parecido al Mugen 2, siendo un tipo de torre algo mas ancha de lo común, con un total de 48 finas aletas de aluminio de unos 75 mm de ancho.

Como nota apuntar que el embalaje no fue suficiente como para proteger la integridad de las aletas, y algunas se doblaron durante el transporte.


Ampliar Foto Disipador CPU Scythe Mugen 3

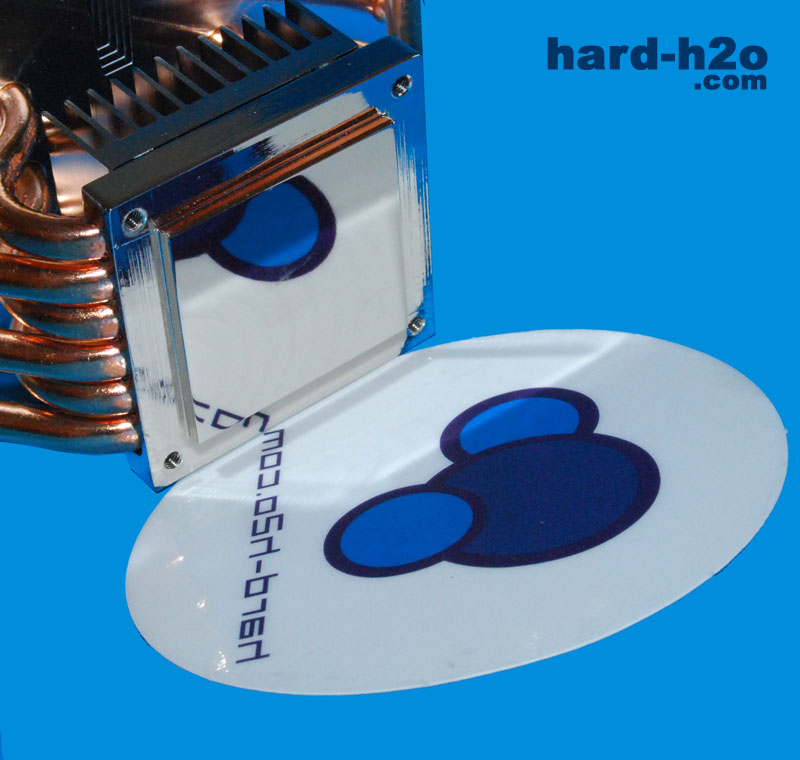

La base montada en el Scythe Mugen 3 es de cobre niquelado, con un acabado superficial excepcional aunque con una base algo más gruesa de lo necesario.


Ampliar Foto Disipador CPU Scythe Mugen 3

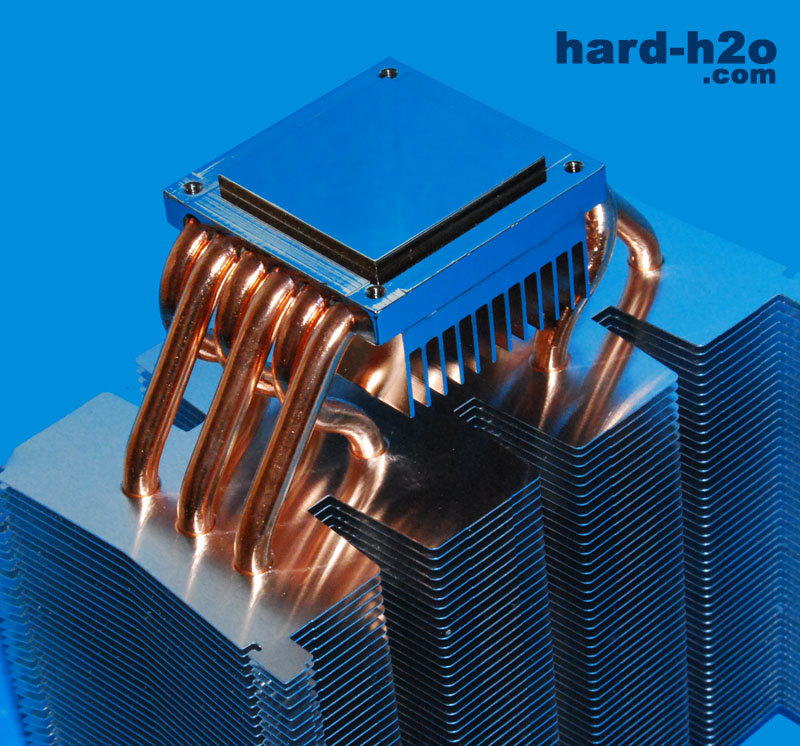

Un total de 6 heatpipes de 8 mm de diámetro serán los encargados de transmitir el calor de la base del disipador hasta el bloque de aletas.

Además, para complementar la refrigeración de la base, el Mugen 3 incorpora una pequeña superficie aleteada justo encima de la base.


Ampliar Foto Disipador CPU Scythe Mugen 3

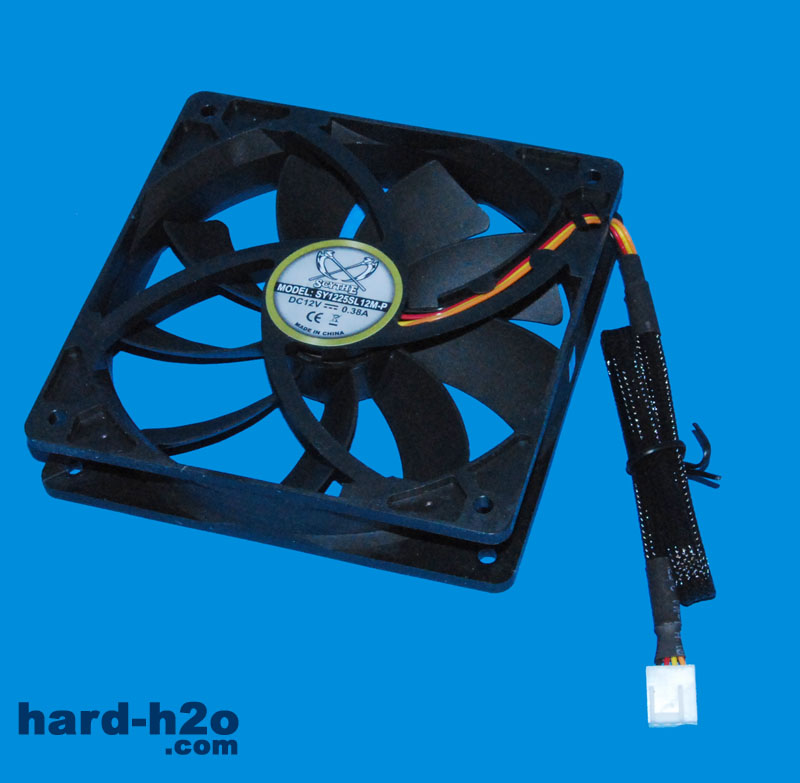

El ventilador incluido por Scythe para el Mugen 3 es el SlipStream de 1.600 RPM, un ventilador de alto caudal a altas revoluciones, pero con una sonoridad bastante pobre.

Esto será sólo un problema cuando nuestro procesador trabaje a altas cargas, puesto que el ventilador se autorregulará según la temperatura del procesador.


Ampliar Foto Disipador CPU Scythe Mugen 3

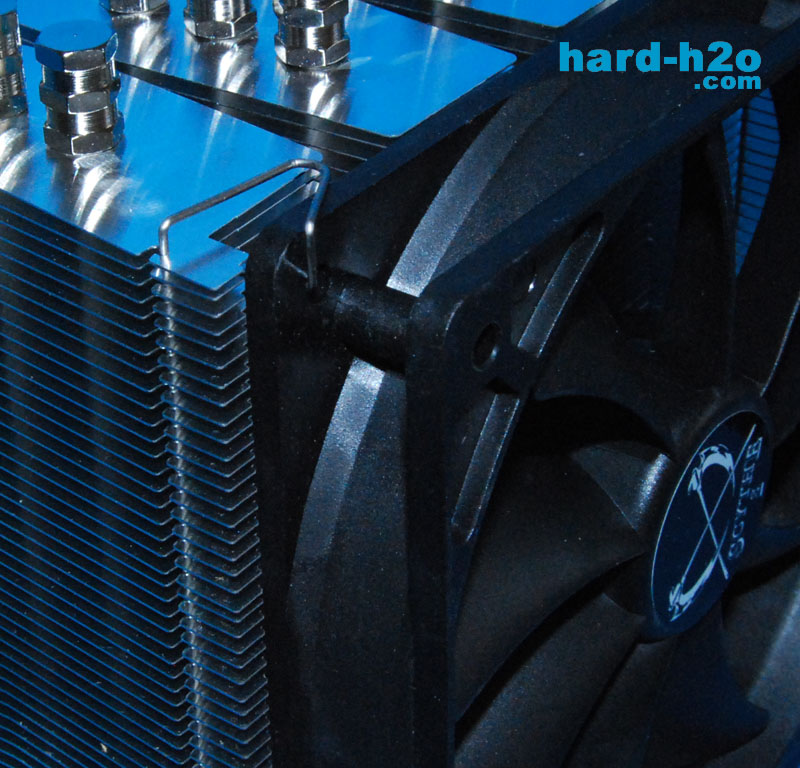

El método de anclaje del ventilador al Mugen 3 es el ya mundialmente implantado sistema de alambres, un sistema sencillo y barato, pero que puede causar vibraciones y ruidos.



Vista en detalle (Cont.):

Ampliar Foto Disipador CPU Scythe Mugen 3

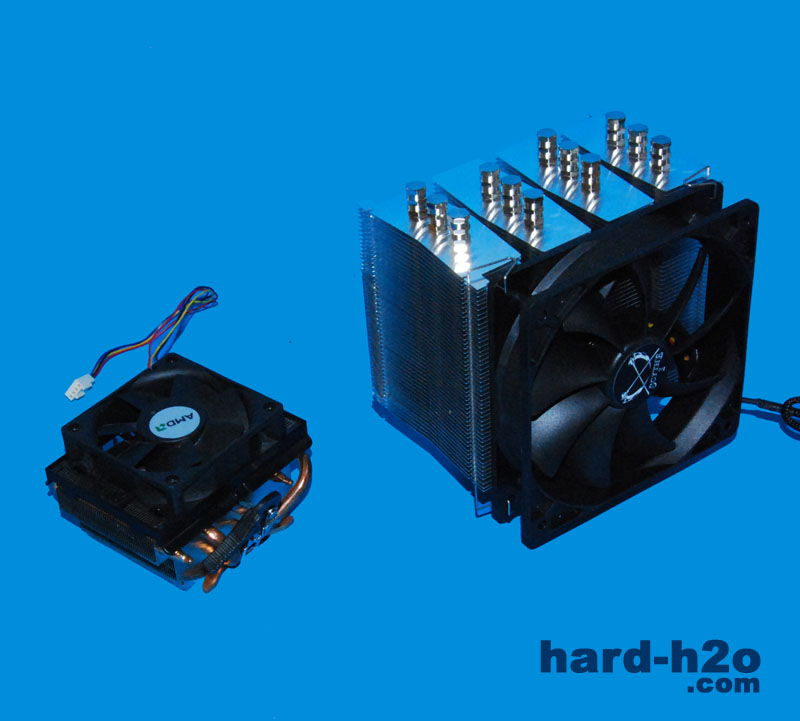

El tamaño del Mugen 3 es relativamente grande comparado con el disipador de stock de AMD, aunque está a mitad de camino entre éste y los disipadores de alta gama.


Ampliar Foto Disipador CPU Scythe Mugen 3

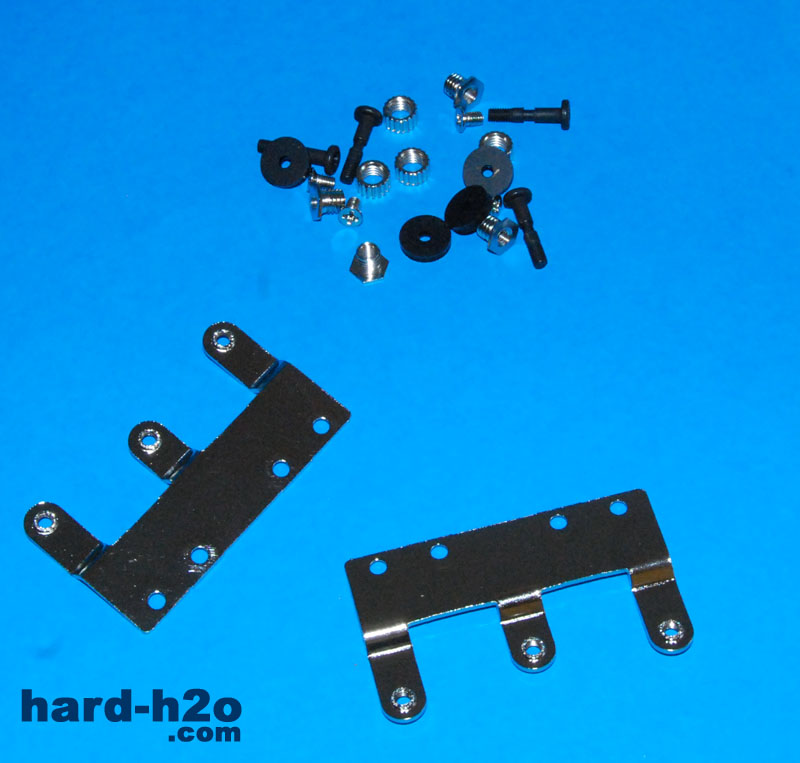

Tanto para la instalación en plataforma Intel como AMD, tendremos que colocar los mismos anclajes, lo que simplifica bastante el método de instalación.


Ampliar Foto Disipador CPU Scythe Mugen 3

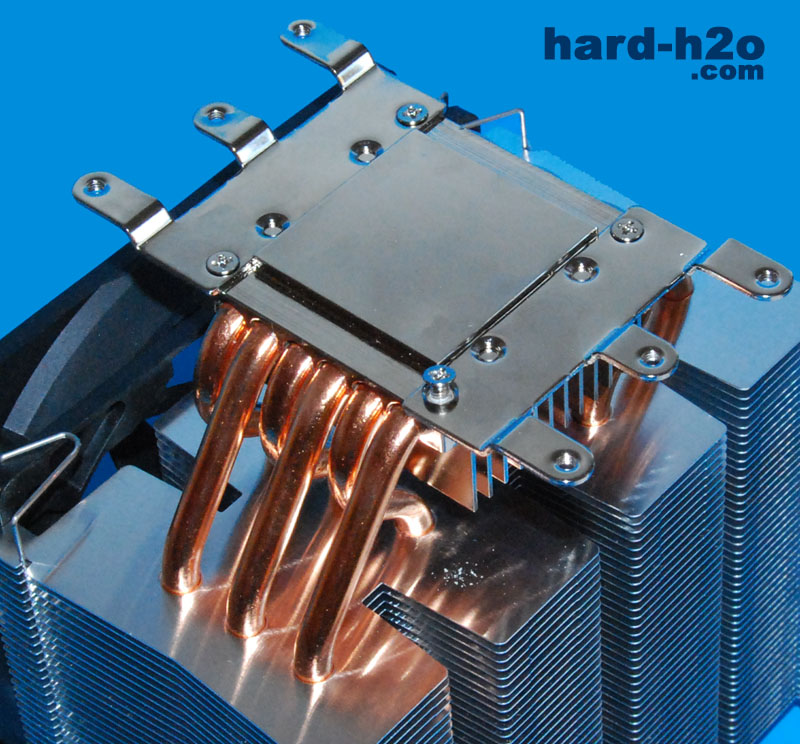

Primero se atornilla a la base del Mugen 3, dos piezas que servirán para fijarlo al backplate de la placa base.


Ampliar Foto Disipador CPU Scythe Mugen 3

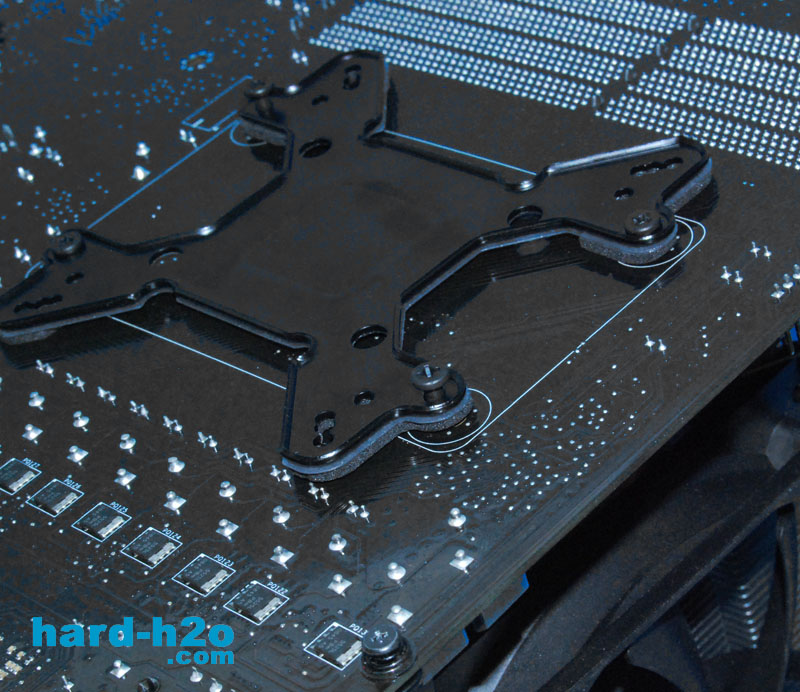

Después colocaremos el backplate del Scythe Mugen, y lo fijaremos con los tornillos incluidos.


Ampliar Foto Disipador CPU Scythe Mugen 3

Una vez colocado el backplate y los tornillos, colocaremos unas arandelas de goma que servirán como separación y como sistema anti-vibraciones.


Ampliar Foto Disipador CPU Scythe Mugen 3

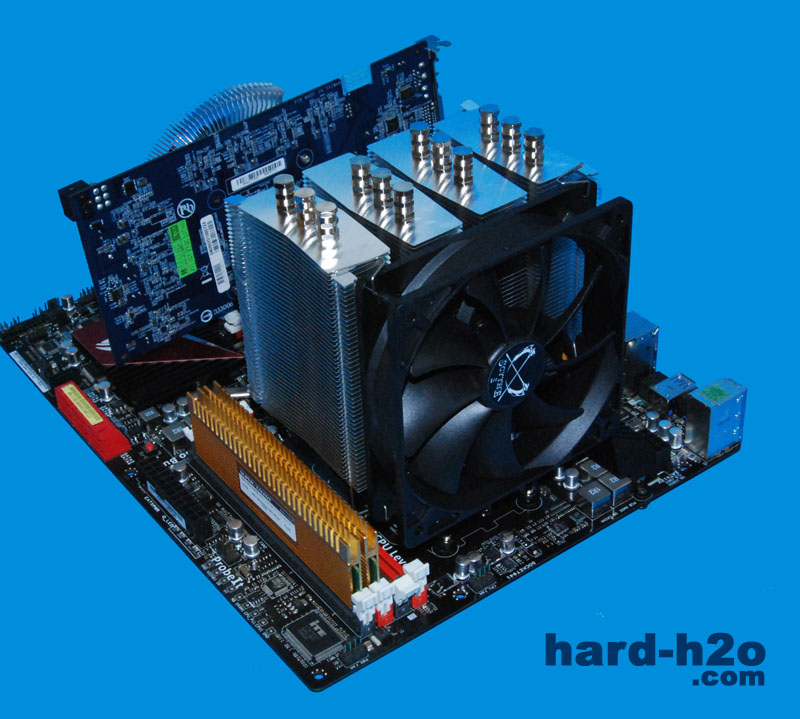

Finalmente fijaremos el Mugen 3 con unas pequeñas tuercas, para finalizar la instalación.

El aspecto es bastante compacto, pero la orientación impuesta en la plataforma AMD nos impidió utilizar los dos primeros sockets de RAM, lo que puede ser un gran problema para aquellos que utilicen todos sus sockets, o simplemente quieran utilizar sus memorias en dual channel.



Equipo de pruebas:

ComponenteModelo
Placa BaseAsus Crosshair IV Formula RoG
ProcesadorAMD Phenom II X6 1090T
Memoria RAM2x2GB Supertalent 1600 CL9
Tarjeta gráficaNvidia Gigabyte 9600GT
Disco DuroWestern Digital 500 GB SATA2 Green Series
Fuente de alimentaciónNOX Krypton 900 W
CajaMontaje al aire
Monitor24" Asus V242H
Sistema operativoWindows 7 Home Premium 64 bits

Pruebas realizadas:

Hemos realizado las pruebas de temperatura al aire, manteniendo una temperatura ambiente controlada. Las lecturas de todas las temperaturas han sido tomadas con el "Core Temp"; para el calibrado, hemos añadido un offset de +8º C, comparando la temperatura real medida con sonda y con pistola láser (así se consiguen temperaturas reales todo el tiempo sin tener que estar con la sonda puesta). Entre prueba y prueba apagamos el PC para que el micro estuviera en las mismas condiciones de encendido. Durante estas pruebas hemos tenido una temperatura ambiente constante de 21º C.

Para el estado "idle" el PC se dedicó exclusivamente a tareas ofimáticas y a la navegación por Internet a la vez que se mantuvieron abiertos programas de descarga y mensajería instantánea. Para el estado "full" hemos corrido el "Prime 2004", una estancia por núcleo, estresando con "Small FTS CPU only" durante otra hora, para tener una lectura de la temperatura de este estado lo más fiel posible.

Respecto al overclocking, se subió el micro desde una velocidad de fábrica de 3,2 GHz @ 4 GHz, 250 MHz de bus, multiplicador de 16 y un vcore de 1,47 V.




Conclusión:

Nos gustaPuede mejorar
Relación precio-rendimientoIncompatibilidad con ciertas placas
Acabado baseNo vienen pads antivibración para el ventilador
Simplicidad de montaje
Posibilidad de incluir un segundo ventilador

El Scythe Mugen 3 no nos ha sorprendido demasiado; si bien cumple con un disipador de gama media en cuanto a precio y rendimiento, parece que su diseño esté algo estancado y no supone un salto de prestaciones con respecto al Mugen 2. Además, para mantener las temperaturas a raya, el ventilador resulta bastante ruidoso e incluso molesto. Todo esto no significa que sea un mal disipador, todo lo contrario, ya que por un precio bastante interesante, mejoraremos enormemente la temperatura de nuestro procesador.

El Scythe Mugen 3 sigue la línea de su predecesor, con control PWM para el ventilador, temperaturas contenida y buen acabado, aunque esperamos que se resuelvan algunas incompatibilidades con ciertas placas.

Producto recomendado

Producto cedido por Scythe



Producto / EnlacePrecio (04/11/2011)
Disipador CPU Scythe Mugen 340 € (IVA inc.)
