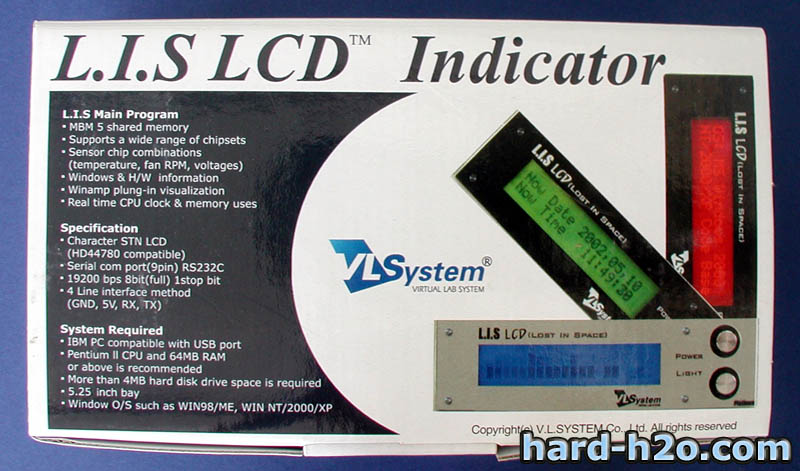

La caja es la misma para todos los modelos del LCD LIS. Las características del LCD están escritas en el frontal.

El paquete contiene: LCD (en este caso es el modelo con la carcasa negra y la pantalla azul), el CD de configuración, instrucciones de montaje y el cable de conexión-

Quitamos la pegatina para ver mejor el LCD..

En ancho y el alto es el de una bahía de 5 1/4.

En la parte trasera vemos la circuitería del LCD, los cables que van hasta los botones ya están conectados, el potenciómetro azul de arriba a la derecha sirve para ajustar el contraste.

El metacrilato es relativamente grueso, si no os gusta se puede desmontar.

Éstos son los agujeros que sujetan el LCD a la torre, el sistema es el mismo que el que usamos con un CDROM. Los agujeros son mínimos.

Los botones son de aluminio plateado y controlan la iluminación y el encendido.

Las conexiones de los botones son sólidas.

Si nuestra caja tiene algún sistema de colocación especial, lo sujetaremos al LCD. Las piezas blancas son de la caja Chieftec donde lo montaremos. Si no, lo atornillaremos directamente a la bahía. Cabe decir que los tornillos que usaremos son bastante pequeños y que no están incluidos en el paquete.

El conector hembra de 4 pines es la comunicación y la alimentación del LCD.

Conectamos el extremo del cable en el LCD, solo es posible introducirlo en una posición.

Sacamos el cable del interior de la caja y enchufamos el puerto serie y el puerto USB.

Algunas placas nos permites conectar puertos extras a la placa y dejar la terminación dentro de la caja.

Así es como queda una vez colocado. Si el resto de los frontales son negros se ve más bonito aun.

Vista más detallada.

Introducimos el CD y ejecutamos setup.exe. Si no queremos cambiar la localización del programa, basta con darle a siguiente, siguiente y siguiente.

Ejecutamos el nuevo programa, nos saldrá este mensaje diciendo que ha detectado el LCD en el puerto donde esté conectado, señalamos ese puerto en el desplegable de la izquierda.

En la pestaña setup le decimos el tamaño del LCD (2 x 20) y que s un LCD, no un VFD. Los mensajes que vemos abajo se guardan en memoria y son los que aparecen al encender y apagar el LCD.

En la pestaña de MBM podemos señalar las temperaturas, voltajes o revolucione que queremos q se muestren.

Esta es la pantalla donde se muestran cosas sobre el sistema, nos quedan por ver las pestaña CPU/RAM que muestra el uso de la CPU y de la RAM, la pestaña RTC, que mide la frecuencia del sistema en tiempo real y la Net, que muestra valores de la red.

En esta ventana podemos combinar elementos de otras pantallas para crear nuestras pantallas personalizadas.

Para poder ver el ecualizador de Winamp en el LCD es necesario decirle que plugin debe de usar, para ello abrimos el menú preferences del Winamp 2.X, y en plugins / Visualization señalamos cualquiera de los 2 que comienzan por OCS-LIS y le damos a start.

Desde el icono del tray system (el segundo por la izquierda), podemos elegir que pantalla queremos que nos muestre el LCD.

Esta es la primera pantalla que vemos en el LCD cuando el software no se ha ejecutado, esta es la visión sin iluminación del LCD y la habitación iluminada.

La misma imagen con el LCD iluminado.

Ahora con la habitación a oscuras y el LCD encendido.

Una de las informaciones del sistema, habitación iluminada y LCD iluminado.

Fecha y hora, habitación iluminada

Fecha y hora, habitación a oscuras.

Voltajes medidos por el MBM.

Carga de la CPU y de la memoria.

Espacio total y libre del disco duro.

Texto.

Ecualizador de Winamp
