MSI X99S SLI PLUS

21 Enero 2015 por Quetedigo

La reaparición del socket Intel LGA-2011 se ha traducido en la nueva plataforma top-gama de Intel, el chipset Intel X99 Express; nuevas CPU con 6 y 8 núcleos físicos, soporte caché L3 hasta 20 Mb y soporte para Hyper Threading (el doble de núcleos lógicos). Uno de los primeros modelos en surgir es la MSI X99S SLI PLUS, una placa base excelente con soporte para los nuevos Intel Core i7 Haswell-E, 5820K, 5930K y 5960X (Extreme). Soporte para las nuevas memorias RAM DDR4, mayor ancho de banda y menor consumo, Quad-SLI y Quad-CrossFire, ranura M.2 de tercera generación, con una presentación, diseño y estabilidad increíbles.

Análisis / Redacción:Hurky / QuetedigoFotos y montaje:Dobbie
Publicado por:Fecha:21/01/2015

Producto cedido por MSI Ir a la página de MSI

Especificaciones del producto

FabricanteMSI
ModeloX99S SLI PLUS
ChipsetIntel X99 Extreme
FormatoATX
CPUIntel Core i7 para socket LGA2011-3
RAM8 x 16 GB (max. 128 G) DDR4 hasta 3.333 MHz. Soporta Quad-Channel y Intel XMP
Bahías de expansión· 4 x PCI-Express 3.0 x16 con soporte 3-way mode (Soporte para NVIDIA Quad SLI & AMD Quad CrossFire)
· 2 x PCI-Express 2.0 x1
SATAIntel X99 Express
· 10 x SATA 6 Gbps (dos puertos reservados para SATA Express)
· 1 x SATA Express port
· 1 x M.2 port
AudioRealtek ALC892 (soporta 7.1; salida óptica)
LANIntel I218 Gigabit LAN
BIOSDual BIOS 2 x 128 Mb flash. Tipo UEFI AMI BIOS. Multi-lenguaje
Puertos I/O traserosIntel X99 Extreme
· 2 x USB 3.0
· 2 x USB 2.0

ASMedia ASM1042AE
· 2 x USB 3.0

VIA VL805
· 4 x USB 3.0
· 1 x USB interno con soporte MSI Super Charger
Puertos I/O internos· 4 x USB 2.0 ( (Intel X99 Extreme)
· 4 x USB 3.0 (Intel X99 Extreme)
· 2 x PWM Fan
Extras· Botón OC Genie
· Botón power
· Botón reset
· Interruptor Multi-BIOS
Valoración5/5

Presentación y vista en detalle

Ampliar foto MSI X99S SLI PLUS

La placa MSI X99S SLI Plus es uno de los modelos del fabricante del dragón rojo; basada en el último chipset de Intel para equipos de gama alta, Intel X99 Express, esta placa ofrece soporte para Nvidia Quad SLI y AMD Quad Crossfire, soporte para los nuevos Intel i7 con socket LGA2011-3 y soporte nativo para DDR4.

Ampliar foto MSI X99S SLI PLUS

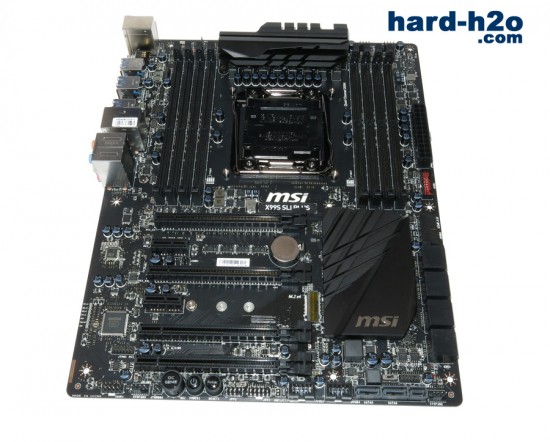

PCB negro con disipadores también negro; MSI termina así un diseño minimalista. Formato ATX para esta placa enfocada al alto rendimiento doméstico, equipos para juegos, fundamentalmente. De ahí las ranuras PCI-Express 3.0.

Ampliar foto MSI X99S SLI PLUS

El contenido de la placa es el adecuado, sin florituras tampoco. Manual de instalación, guía de usuario, disco con los controladores (aconsejamos descargar las últimas versiones desde la web del fabricante), 6 cables SATA, conectores para botonería y LEDs de la caja y la placa para puertos I/O trasera.

Ampliar foto MSI X99S SLI PLUS

De los 10 puertos SATA 6 Gbps, el SATA5 y SATA6 están reservados para discos SSD SATA Express; estos discos aún no están comercializados, pero tendrían un comportamiento muy superior al puerto M.2. Estaríamos hablando de un ancho de banda de 10 Gbps.

El interruptor encima del puerto SATA6 es para cambiar entre BIOS, ya que tenemos dos idénticas, A (por defecto) y B. El perfil A se iluminará un LED azul, y el B, LED verde.

Vista en detalle (Cont.)

Ampliar foto MSI X99S SLI PLUS

Entre las bahías PCi-Express encontramos el puerto M.2, sucesor del mSATA, que arroja un ancho de banda de 10 Gbps. Esta conector permite pinchar unidades de 4,2, 8 y 8 cm. Recordemos que este puerto y el SATA5 y SATA6 es lo mismo, es decir, no podremos usarlos simultáneamente.

Ampliar foto MSI X99S SLI PLUS

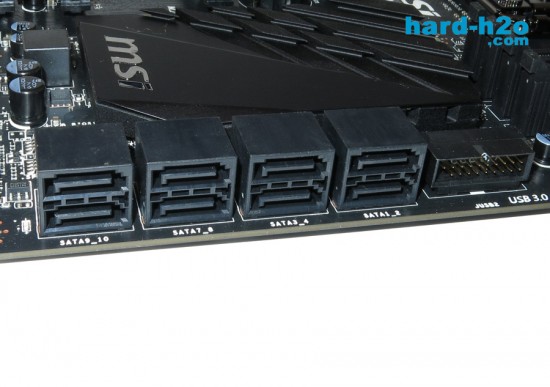

Del SATA 1 al SATA6 tenemos soporte para sistemas RAID 0, RAID 1, RAID 5 y RAID 10. Del SATA7 al SATA10 solo hay soporte IDE y AHCI, de modo que estos 4 últimos se recomiendan para unidades ópticas.

Ampliar foto MSI X99S SLI PLUS

La alimentación de 20+4 pines ATX se encuentra en el lateral derecho de la placa. El conector de 4+4 pines EPS, estabilizador de CPU, se encuentra justo encima del disipador al lado derecho de la CPU. Tanto northbridge como el southbridge, se encuentran tapados por un disipador de aluminio con acabado negro mate.

Ampliar foto MSI X99S SLI PLUS

En los puertos I/O traseros encontramos un puerto PS/2 donde podremos seguir usando un ratón o teclado que haga uso de este conector. AL lado, tenemos un botón Clear CMOS; la placa cuenta con una RAM CMOS donde se almacena los datos de configuración del sistema operativo. Esto hace que se pueda arrancar directamente el sistema operativo. Para borrar estos datos, usaremos este botón.

Aparte de los 8 puertos USB 3.0, dos puertos USB 2.0, contamos con 5 conectores de audio para sonido 7.1 digital y puerto óptico para salida al receptor adecuado.

Vista en detalle (Cont.)

Ampliar foto MSI X99S SLI PLUS

La instalación del disipador no necesita de backplate en esta caso, ya que la propia placa lo lleva integrado. Desde aquí atrás podemos quitar los disipadores de los chips controladores de la placa.

Ampliar foto MSI X99S SLI PLUS

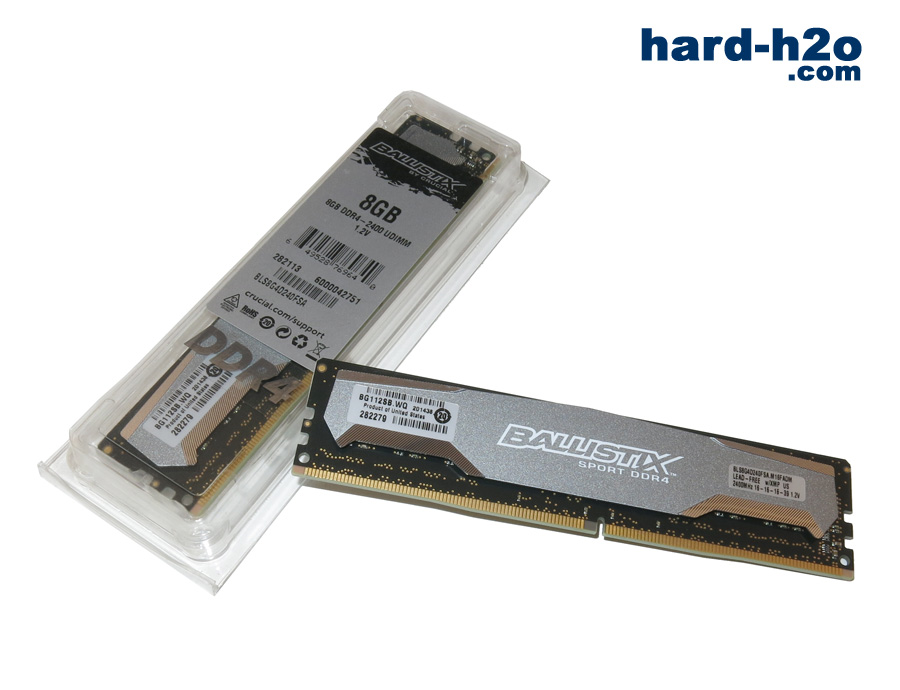

Para esta ocasión hemos contado con un hardware a la altura; 2x8 GB RAM DDR4 Crucial BallistiX Sport a 2400 MHz. Las memorias DDR4 se caracterizan por un mayor ancho de banda y un menor consumo energético; pasamos de los 1,8 V de las DDR2, 1,5 V de las DDR3 y los 1,2 V de estas DDR4.

Ampliar foto MSI X99S SLI PLUS

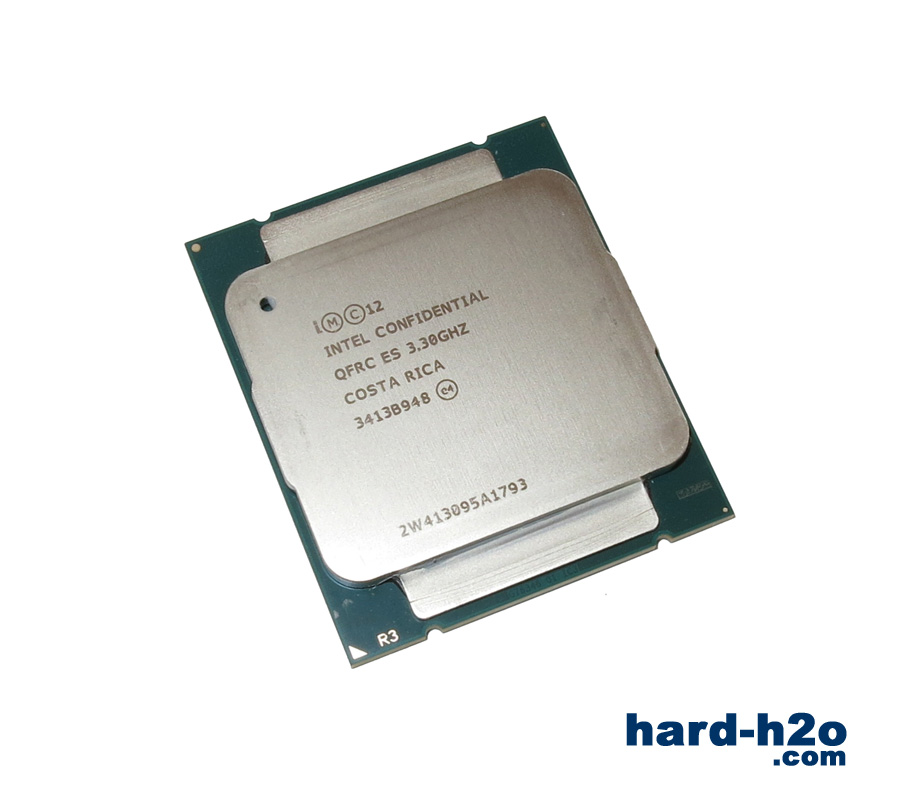

La CPU no podía ser menos, Intel Core i7 Haswell-E 5820K, con una velocidad de 3,3 GHz (3,6 GHz en modo Turbo), con un TDP de 140 W, con una caché L3 de nada menos que 15 MB.

Ampliar foto MSI X99S SLI PLUS

Hemos usado nuestro Scythe Kotetsu para refrigerar esta CPU y tener total estabilidad para nuestras pruebas. Necesitaremos un buen disipador ya que el TDP de éste es de nada menos que 140 W.

Dual-BIOS UEFI

Ampliar foto MSI X99S SLI PLUS

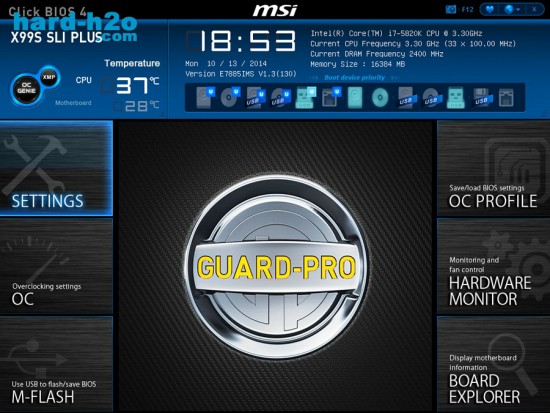

Nos encontramos con una placa que tiene una doble BIOS de 128 Mb, con una interfaz UEFI y en multi-idioma. Con el propio ratón y teclado, podremos movernos fácilmente y entender mejor todo el abanico de opciones que tenemos a nuestra disposición.

Ampliar foto MSI X99S SLI PLUS

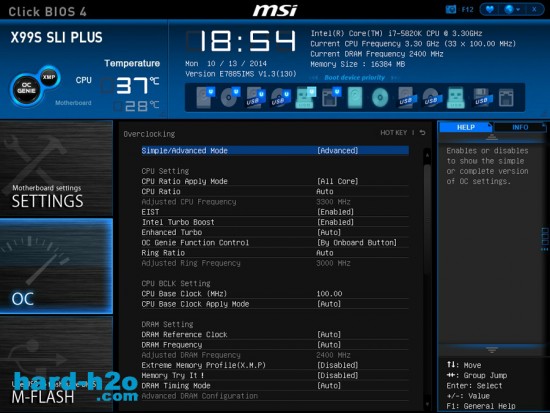

La propia placa incorpora un perfil OC Genie, donde se realiza un overclocking de manera automática, sin intervención del usuario. Esto nos asegura para los inexpertos, total estabilidad. Eso sí, no tendremos el resultado respecto a una subida manual y afinada, que lleva su tiempo, claro.

Ampliar foto MSI X99S SLI PLUS

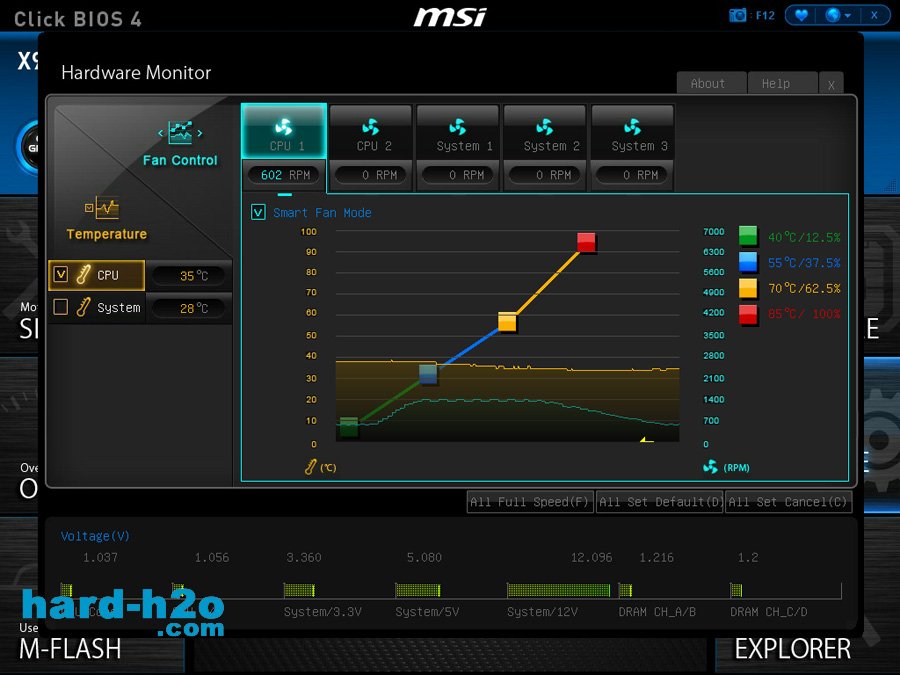

Disponemos de unas pequeñas gráficas donde podremos controlar el comportamiento de todos los ventiladores de nuestro sistema. Para el usuario no experto o que le asuste chafar la BIOS, tranquilos, tenemos una BIOS de repuesto idéntica y el hecho de ser de tipo UEFI, hace muy fácil localizar y entender la mayoría de las opciones.

Ampliar foto MSI X99S SLI PLUS

Desde Windows, con la herramienta MSI | Intel Extreme Tuning Utility podremos hacer un control manual total de los valores de CPU y memoria desde el propio sistema. Podremos cambiarr todos los voltajes, los multiplicadores por núcleo (podemos incluso desactivar núcleos), así como una lista del perfil actual y el que estamos configurando.

Este software es una pasada y nos da una imagen de la BIOS, pero desde nuestro sistema operativo.

Hardware y rendimiento

Ampliar foto MSI X99S SLI PLUS

Nuestra CPU Intel Core i7 5820K cuenta con 6 núcleos físicos, una velocidad en estado de reposo de 1.200 MHz (100x12) llegando a los 3,3 GHz y a los 3,6 GHz en modo Turbo.

Ampliar foto MSI X99S SLI PLUS

Con una simple subida del multiplicador, conseguimos fácilmente los 4,1 GHz, es decir, en torno a un 24 % de subida. El resto de valores, es la placa la que se encarga de gestionarlo. Esto es como usar el botón OC Genie; para conseguir mayores velocidades, ya se deberían variar los voltajes hasta conseguir un sistema estable y bien refrigerado.

Ampliar foto MSI X99S SLI PLUS

Al tener un máximo de 8 bancos de memoria RAM, tenemos la posibilidad de tener un Quad Channel de DDR4; en nuestro caso, dos módulos en Dual Channel llegan a los 3.000 MHz al realizar la subida del multiplicador de la CPU. Por lo tanto, no hemos tocado ningún valor de RAM que, evidentemente, podrían llegar a valores mayores.

Ampliar foto MSI X99S SLI PLUS

El disco SSD probado, un SanDisk Extreme Pro SSD nos ofrece todo el rendimiento posible de la interfa SATA 6 Gbps, con una velocidad de lectura de 517,1 MB/s. El uso de unidades M.2 aumentaría ese valor al disponer de 10 Gbps de ancho de banda.

Equipo de pruebas

CPUIntel Core i7 5820K @ 3,3 GHz Socket LGA 2011-3
Memoria RAM2x8 GB Crucial BallistiX Sport DDR4 2.400 MHz
DisipadorScythe kotetsu
Disco duroSanDisk Exteme Pro SSD
Fuente de alimentaciónNOX Urano TX 1050
CajaMontaje al aire
MonitorAsus 19" VH192 @ 1920x1080 px

Pruebas realizadas

Hemos corrido diferentes pruebas exclusivamente sintéticas, para tener una visión general del rendimiento de este equipo, sin tener un condicionante importante en lo que respecta a pruebas en juegos, un elemento obviado. Todos los tests se han realizado dos veces, la primera vez con las velocidades de stock de CPU y RAM, y la segunda, con un Overclocking (OC) realizado con el software MSI-Intel Extreme Tunning Utility, con un valor de 100 MHz para el reloj y un multiplicador de 41 cuando pasemos al modo turbo de la CPU, es decir, 4,1 GHz respecto a los 3,4 GHz de referencia. Para las memorias RAM DDR4 pasamos de 2.400 MHz a 3.000 MHz.

El montaje es al aire, por lo que no se dispone de ningún tipo de ventilación. La temperatura ambiente se ha mantenido constante a 18º C, y la de la tarjeta se ha tomado directamente con el programa GPU-Z monitorizando su evolución de temperaturas desde idle hasta full, en los estados de fábrica y de OC.

Conclusión

Nos gustaPuede mejorar
Primera plataforma nativa DDR4, hasta 128 GBNada destacable
Rendimiento asegurado
Perfecta conectividad
Puerto M.2 y SATA Express
Estabilidad eléctrica, gran potencial de overclock
BIOS UEFI. Dual BIOS
Gran diseño

Bien; es difícil encontrar algo malo a la plataforma Intel X99 para equipos de gama alta. MSI dispone de varios modelos de placa; éste en concreto nos ofrece la posibilidad de montar un total de 8 módulos de memoria RAM DDR4, con soporte total para 128 GB. Las 3 ranuras PCI-E soportan NVIDIA Quad SLI & AMD Quad CrossFire. La serie K de procesadores y un TDP de 140 W hace que el consumo seguramente sea elevado; la estabilidad de la placa es excelente, con una gran estabilidad para realizar overclocking de forma manual. MSI incluye OC Genie que hace posible una subida automática, perfecto para los iniciados a esta práctica. 10 puertos SATA, ranura M.2, puerto SATA Express (qué pena que aún no hay discos con esta inferfaz), botón para DUAL BIOS.

La MSI X-99S SLI PLUS ofrece estabilidad, rendimiento, BIOS doble, excelente conectividad; una plataforma de alto rendimiento enfocada a los que buscar el mejor hardware.

Producto recomendado

Valoración: 5/5
