LIS Indy
| - Autor: | Franzol |
| - Publicado por: | Franzol |
| - Fecha: | 14/12/2003 |
Producto cedido por VLSystem
Cada vez es más complicado encontrar un producto original para adornar nuestra caja, la mayoría de las piezas que incluimos en nuestros mods funcionan de manera estática, su comportamiento es el mismo sean cual sean lás condiciones dentro de nuestro PC. VLSystem (de quien analizamos su recientemente) ha diseñado un curioso display formado por LEDs azules y rojas cuya iluminación viene determinada por el acceso a datos IDE o por la salida de audio.
- Presentación y vista en detalle
 |  |

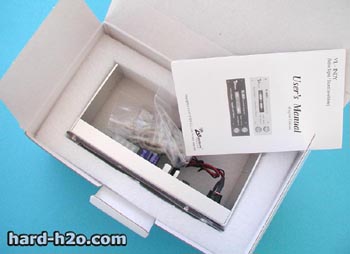

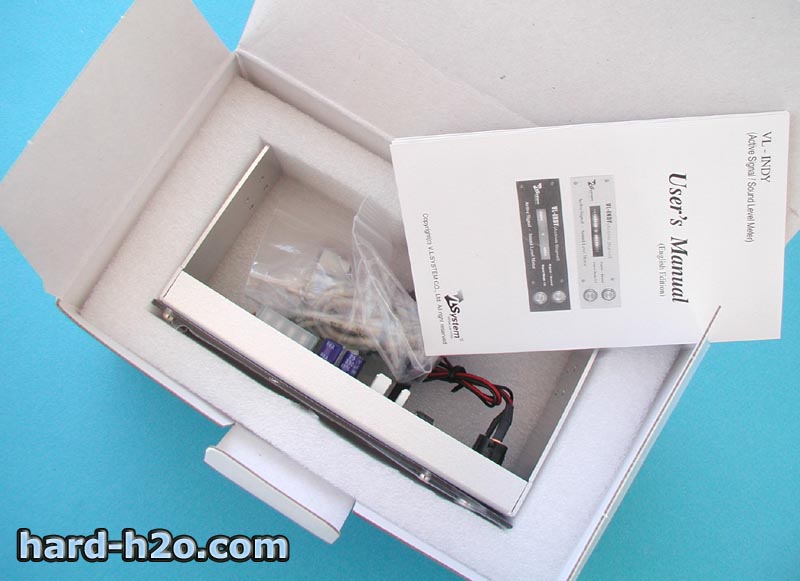

| La caja está muy bien diseñada, combina información sobre el producto con equilibrio estético. | Un cuadrado de gomaespuma rodea al Indy, a prueba de golpes. La caja contiene el display Indy y los cables y tornillos necesarios para su montaje. |
 |  |

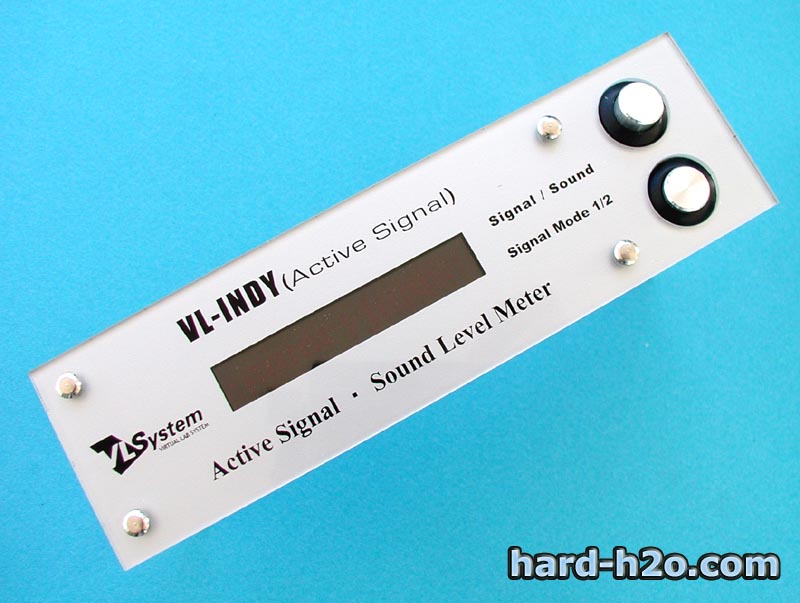

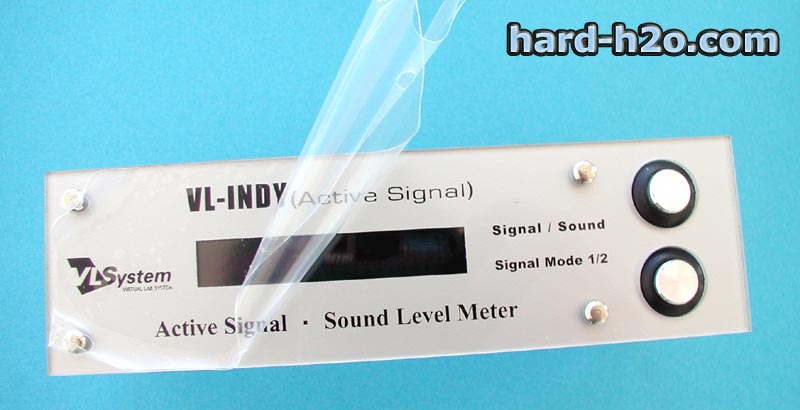

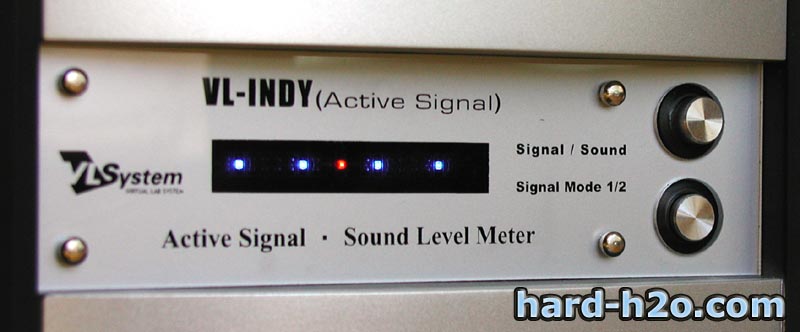

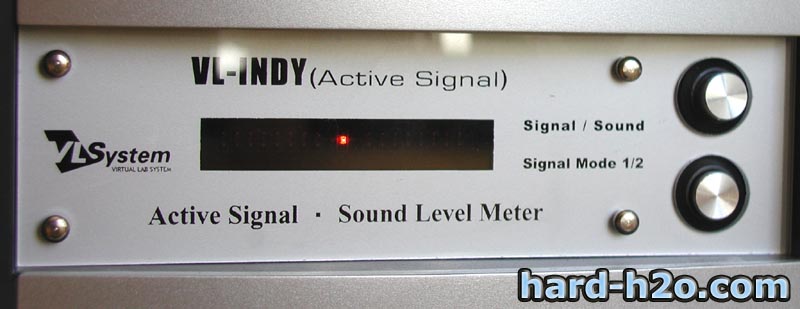

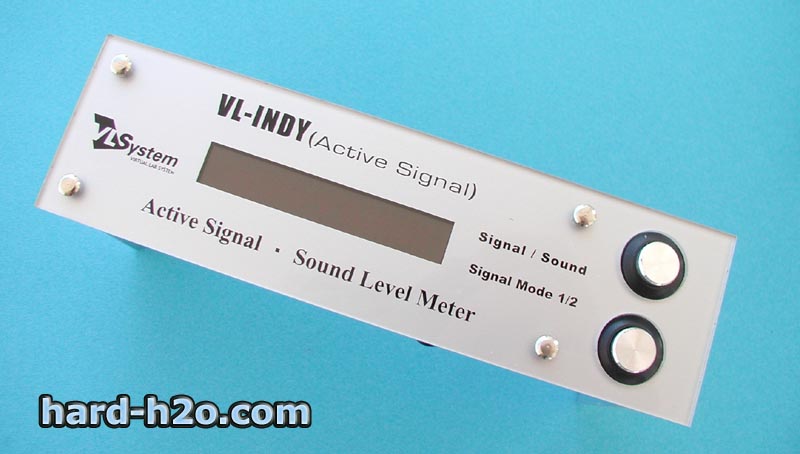

| Para apreciar de modo más real nuestro nuevo juguete es imprescindible quitar el plástico que protege su pantalla. Este es el modelo Platinum, que tiene la carcasa plateada y los LEDs azules, está disponible además el modelo Deluxe con los LEDs rojos y la carcasa negra. | A primera vista vemos una bahía de 5 1/4 fabricada en aluminio y cubierta con metacrilato. La parte central de la bahía es la pantalla. |
 |  |

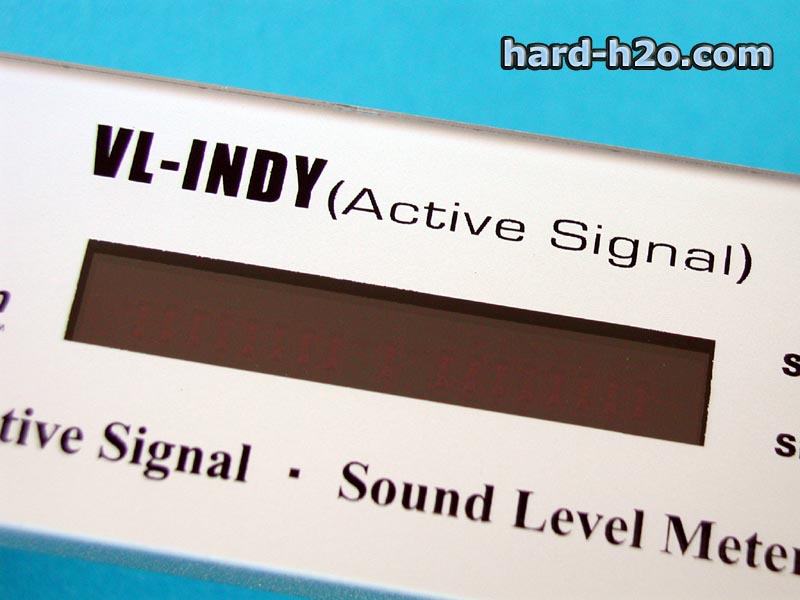

| A la derecha tenemos los 2 botones que que controlan el modo de funcionamiento (señal IDE o sonido) y el modo el que queremos que se muestre esa información. | La pantalla no es un LCD, tiene en su interior una serie de LEDs azules con un led rojo en el centro. |
 |  |

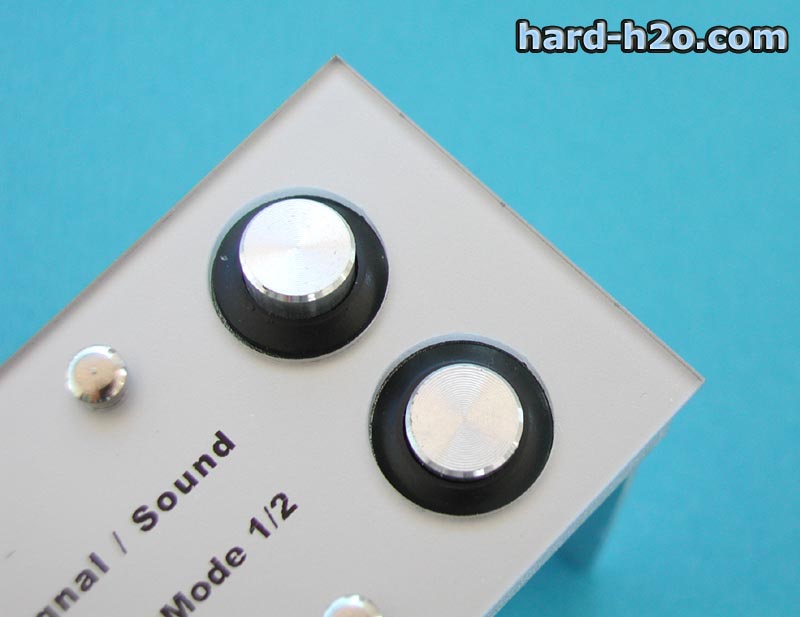

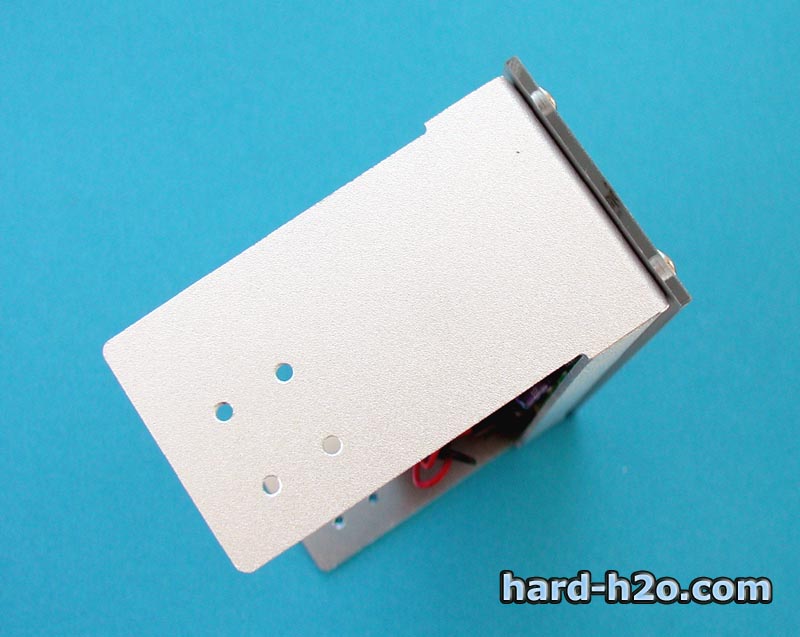

| Los botones son de una calidad excepcional, se pulsan de manera cómoda y clara. | La sujeción a nuestra caja se hace por el lateral, como si de un CDROM se tratara. |
 |  |

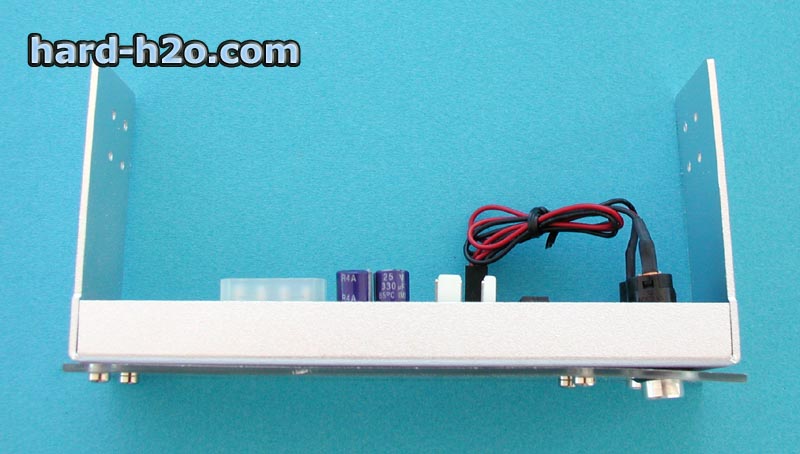

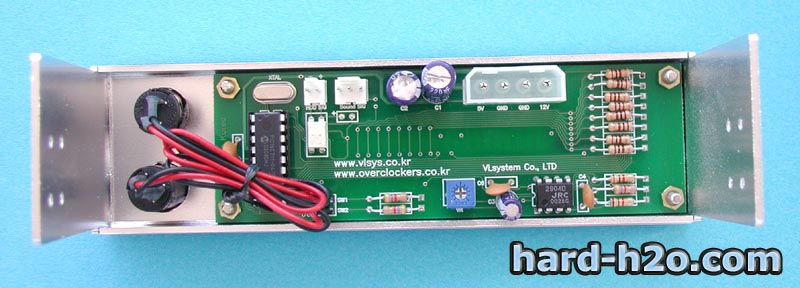

| En la vista superior apreciamos que apenas tiene fondo. | Apreciamos la circuitería. |
 |  |

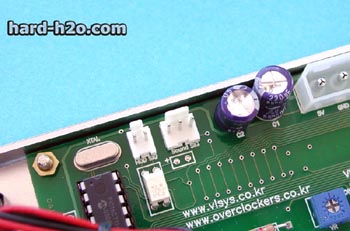

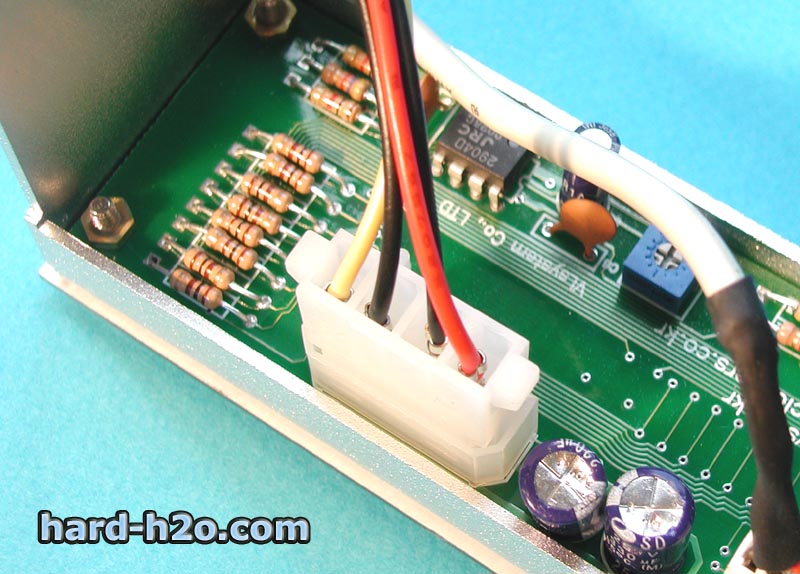

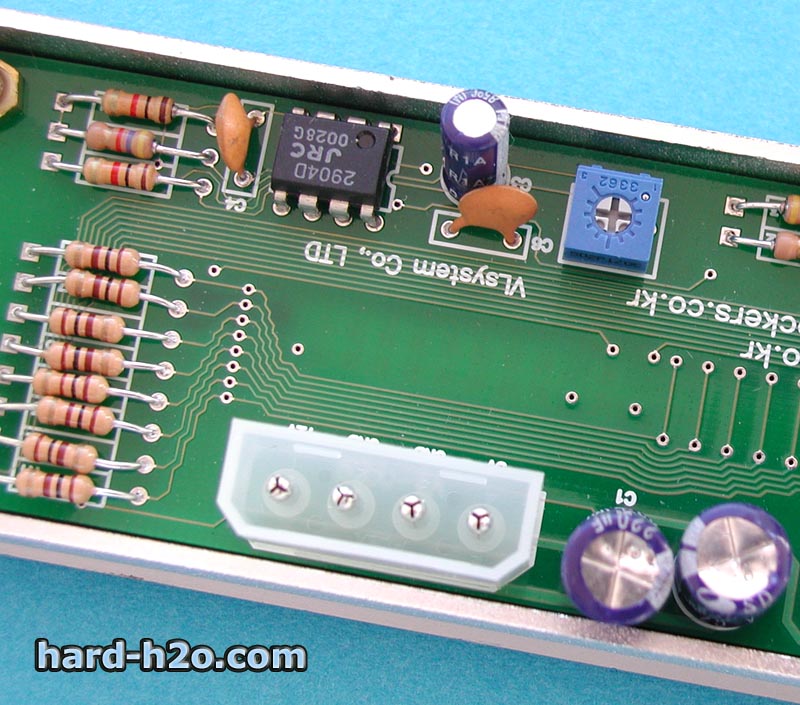

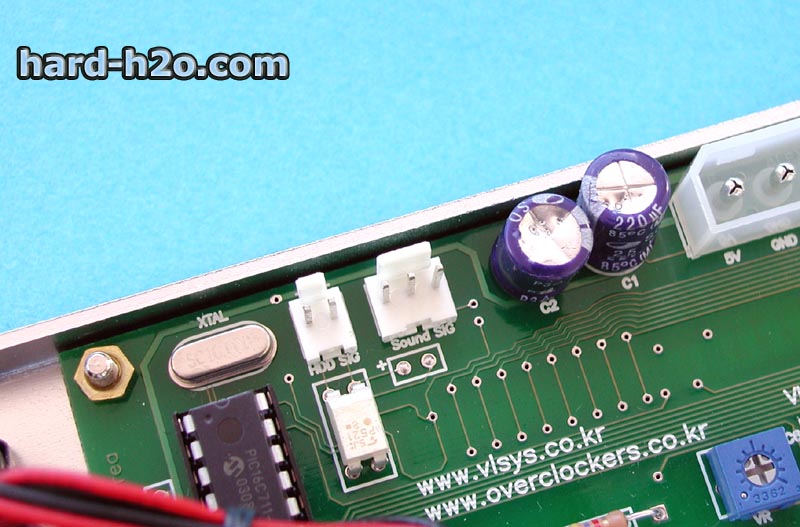

| Vemos el conector molex de alimentación y el potenciómetro que regula la intensidad de los LEDs. | El conector de 3 pines va a la salida de audio, y el de 2 pines al conector "ide led" de la placa base. |
 |  |

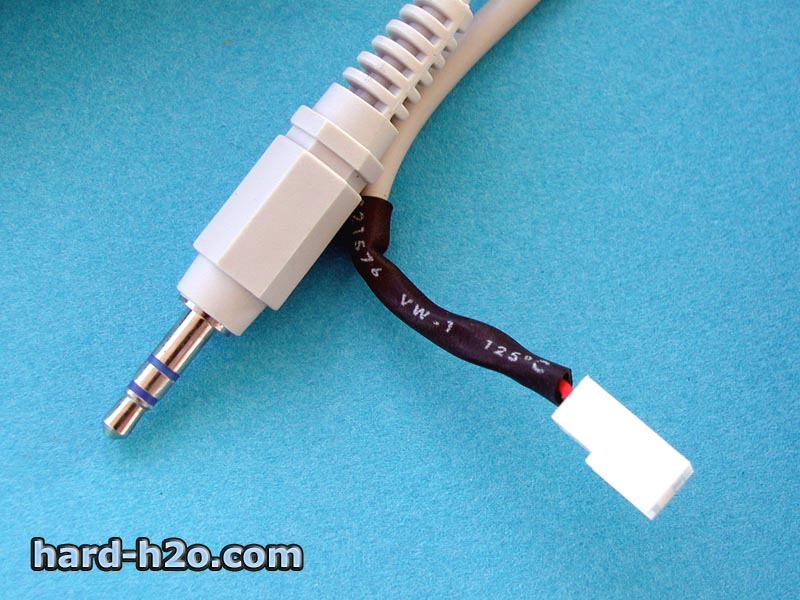

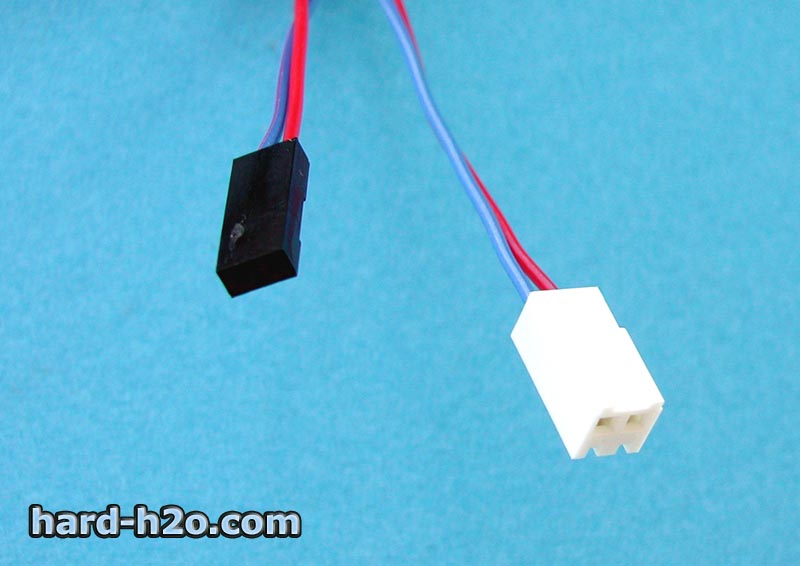

| Este es el cable que lleva el sonido. | Y esté la señal del disco duro. |
Montaje:
 |  |

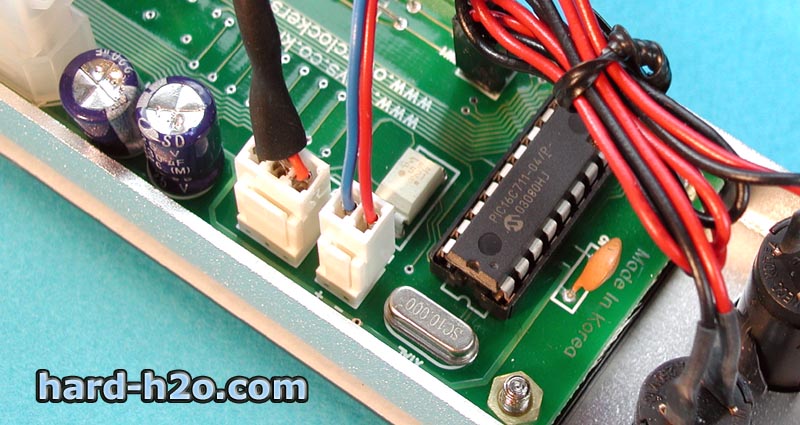

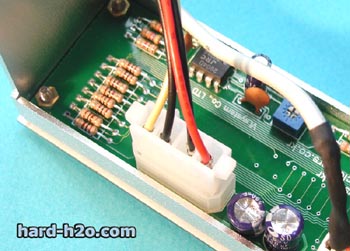

| En primer lugar enchufamos los cables de 3 y 4 pines al Indy... | ... y ahora a un molex normal. |
 |  |

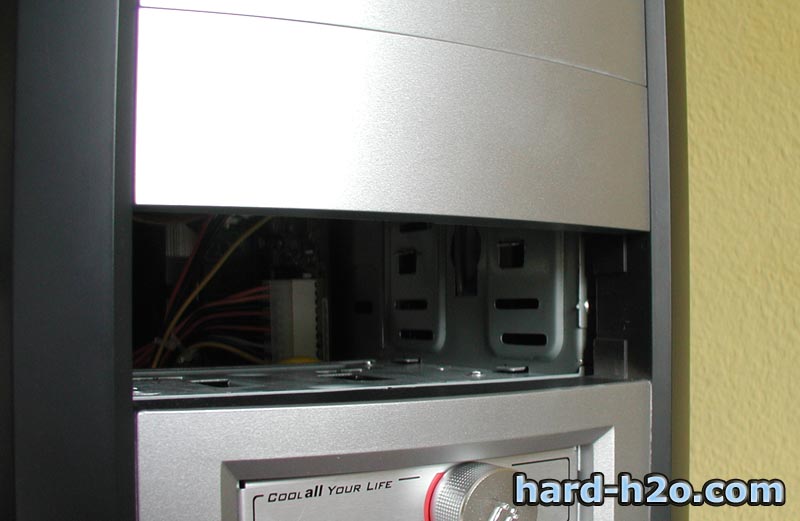

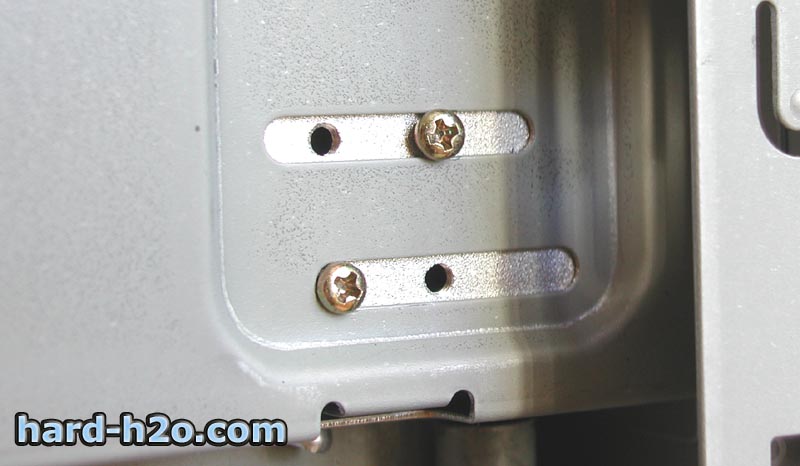

| Localizamos el hueco de 5 1/4 donde queremos instalar el Indy | Lo metemos desde fuera a dentro y atornillamos el Indy a la caja. |
 |  |

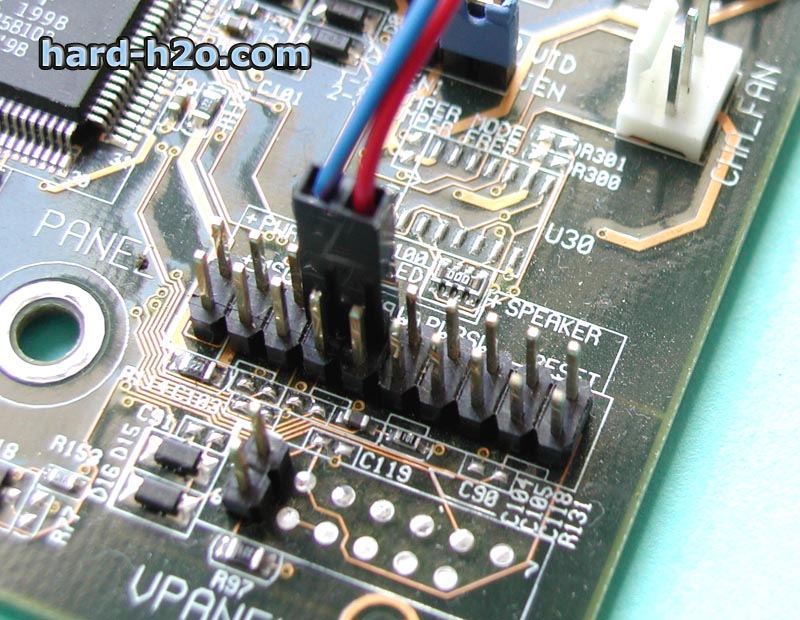

| Buscamos un modo inteligente de sacar el otro extremo del cable (nosotros lo hemos hecho por la salida de las ranuras PCI), y conectamos el jack de 3.5mm a la salida de audio de nuestro pc, es interesante adquirir un duplicador de audio para este menester. | El cable que nos queda irá conectado a donde teníamos conectado el led de del frontal de la caja: "ide led" |
 |

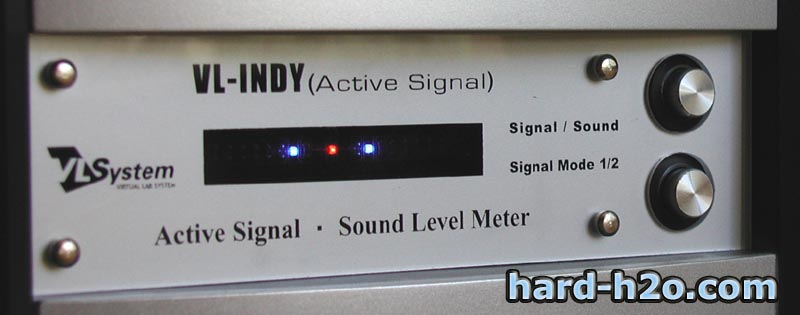

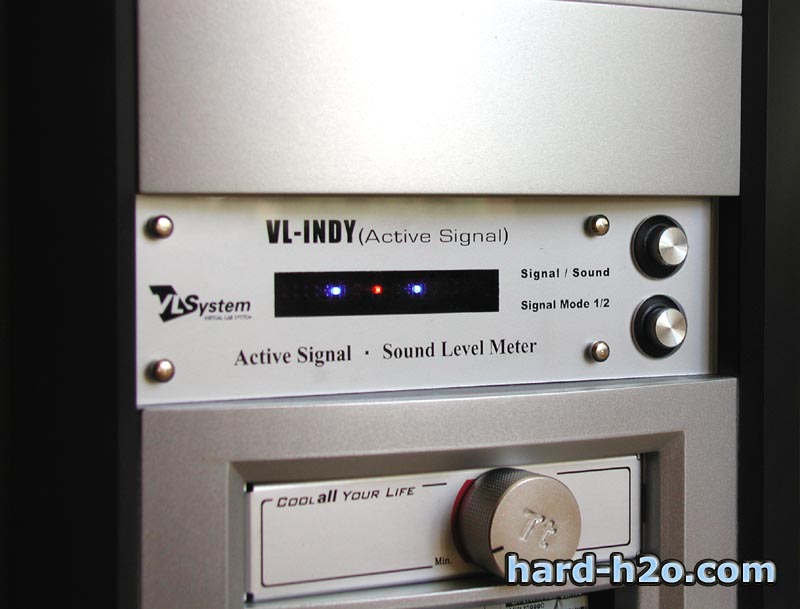

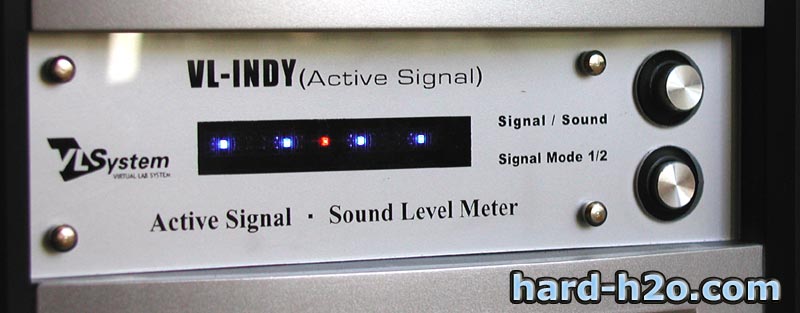

| Ya tenemos el Indy funcionando, si drivers ni programas ni nada, enchufar y listo. |
Resultado final:
Para dejar más claro su funcionamiento incluimos estas animaciones cortesía de VLSystem. Evidentemente el movimiento se hace acorde a la señal ide o la señal de audio, según hayamos elegido.
 |  |
Estás son alguna fotografías de momentos concretos de su funcionamiento:
  |   |
Para que veáis con algo más de claridad el funcionamiento de este aparatito hemos hecho un minivideo de los LEDs en movimiento. El video está en formato divx y ocupa 800k:
- Conclusión:
| Nos gusta: | Puede mejorar: |
| - No necesita software ni drivers. | - Se podría haber integrado en una bahía de 3 1/2 para no perder una de 5 1/4. |
| - Gran acabado en panel y botones. | |
| - Disponible en 2 colores de montura y pantalla. | |
| - LEDs de alta luminosidad y excelente modo equalizador. |
Más orientado a los que buscan la estética que a los que prefieren mejorar las prestaciones de su mod, sin duda su acabado es muy atractivo y sus potentes LEDs en movimiento crean un mod muy dinámico. Ver los LEDs al ritmo de la música en este display es toda una delicia.
- Producto cedido por VLSystem
Volver al índice de los reviews
| - Autor: | Franzol |
| - Publicado por: | Franzol |
| - Fecha: | 28/09/2003 |
Producto cedido por VLSystem
Los displays LCD añaden a nuestro equipo una funcionalidad extra y mejoran su estética, podríamos decir que un ejemplo de modificación útil. Este LCD viene en una bahía de 5 1/4, disponible en negro o en plata, por lo que instalarlo en vuestra caja no tendrá ninguna complicación. El LCD se alimenta por el puerto USB y transmite los datos por el puerto serie. El software de control del LCD está incluido e instalarlo es realmente sencillo. La pantalla puede mostrar 2 líneas de 20 caracteres, está retroiluminada en azul, verde o rojo, dependiendo del modelo.
- Presentación y vista en detalle
 |  |

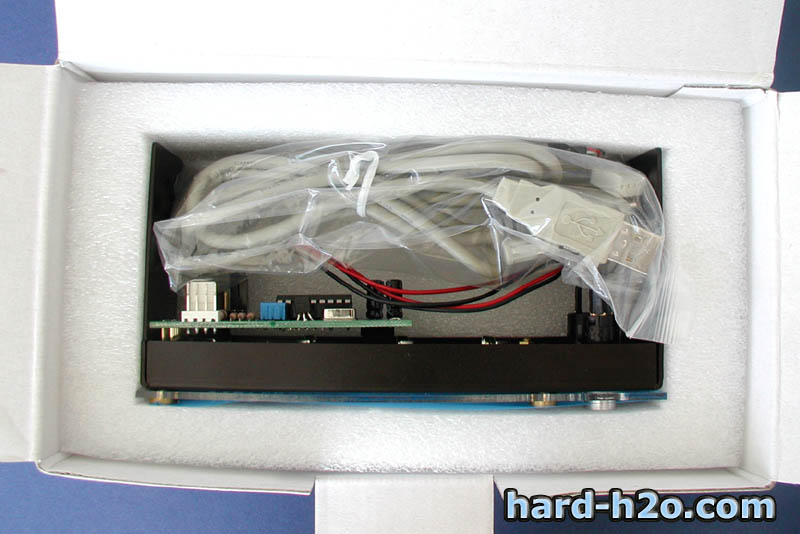

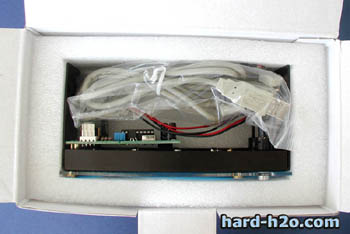

| La caja es la misma para todos los modelos del LCD LIS. Las características del LCD están escritas en el frontal. | Está recubierta por una material sintético que protege al LCD de los golpes durante el transporte. |
 |  |

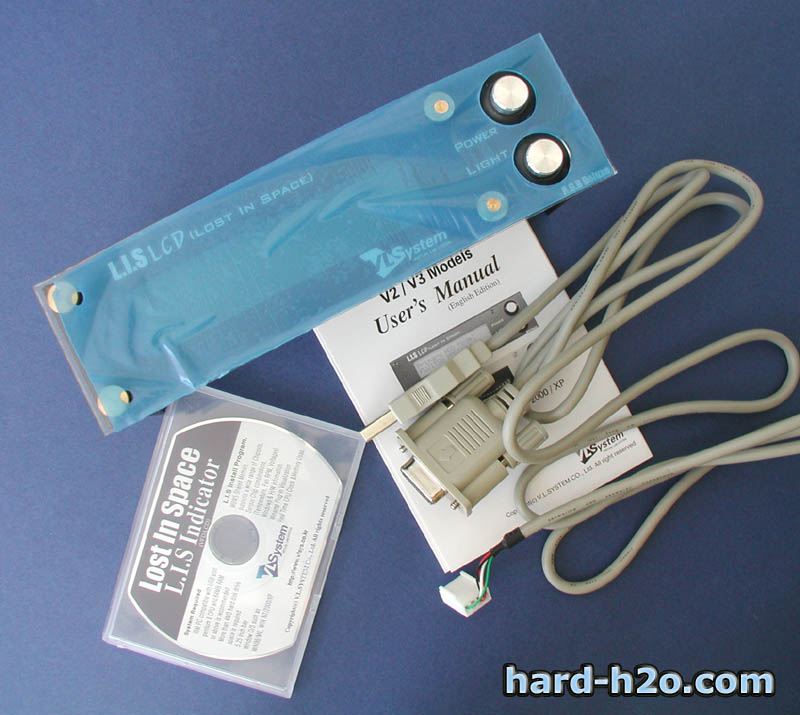

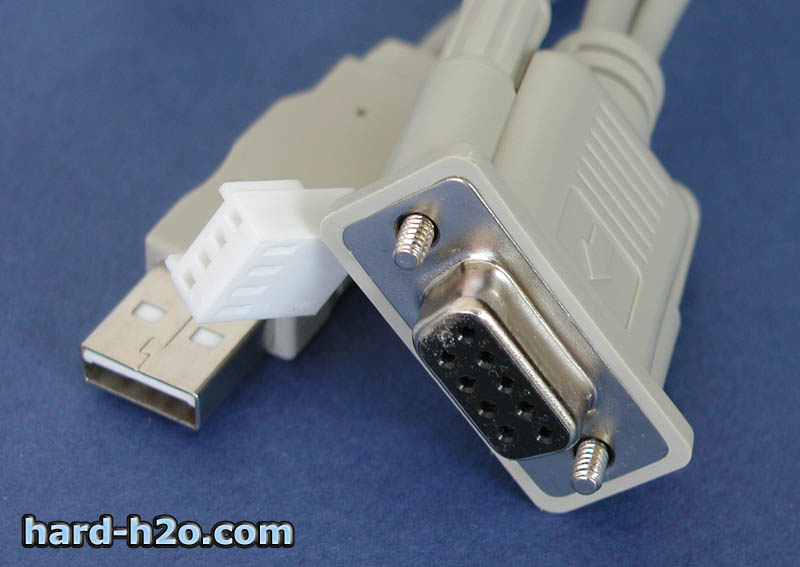

| El paquete contiene: LCD (en este caso es el modelo con la carcasa negra y la pantalla azul), el CD de configuración, instrucciones de montaje y el cable de conexión- | Los 3 terminales del cable; el puerto seria para los datos, el USB para la alimentación y el conector de 4 pines el que va hasta el LCD. |
 |  |

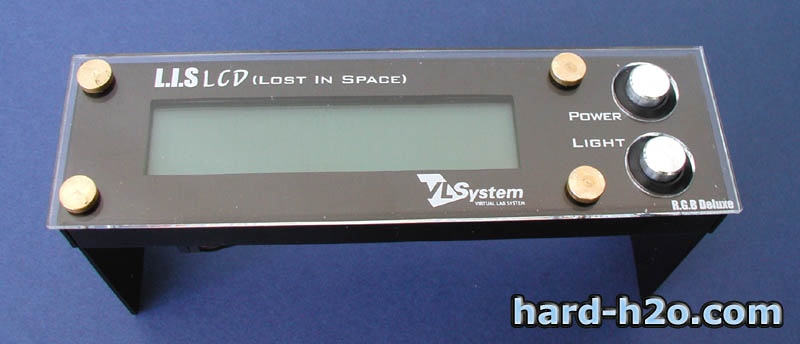

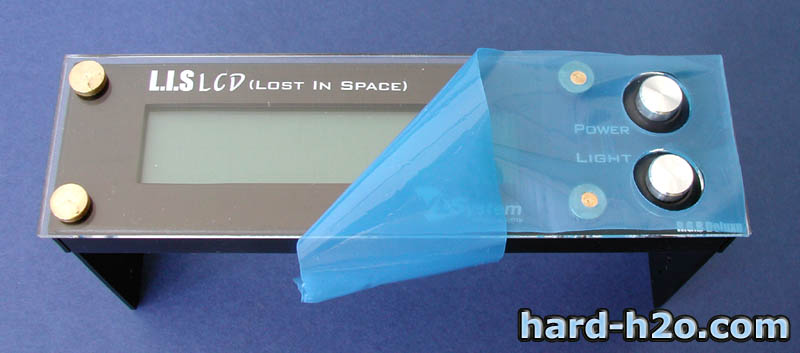

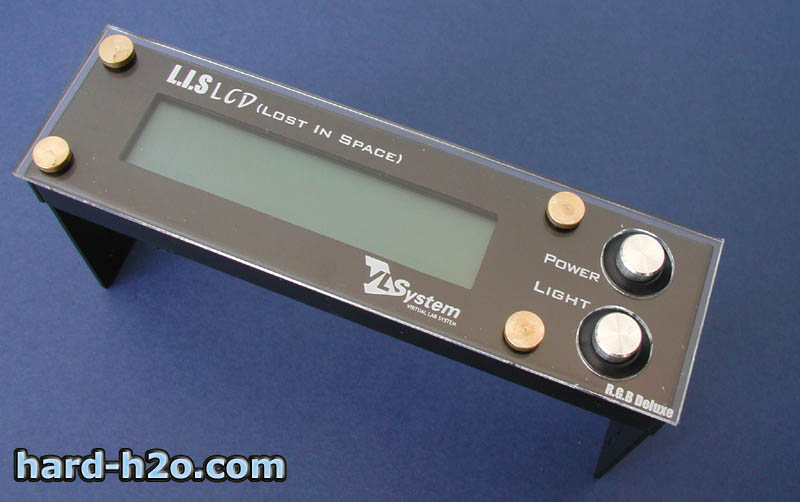

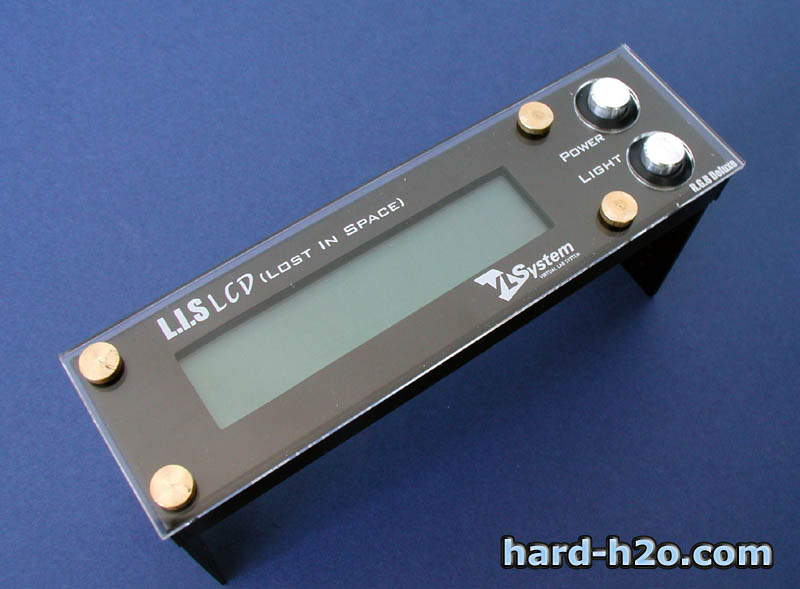

| Quitamos la pegatina para ver mejor el LCD.. | Atornillada a la montura tenemos una capa de metacrilato que guarda a la pantalla de cristal líquido de golpes y arañazos. Vemos impreso el nombre del modelo (LIS LCD (lost in space) ), el logotipo del fabricante (VLSystem), y la leyenda de los botones. |
 |  |
| En ancho y el alto es el de una bahía de 5 1/4. | El acabado de la montura de aluminio negro es excelente. |
 |  |

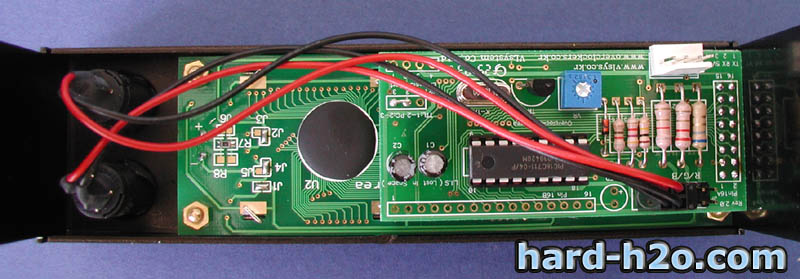

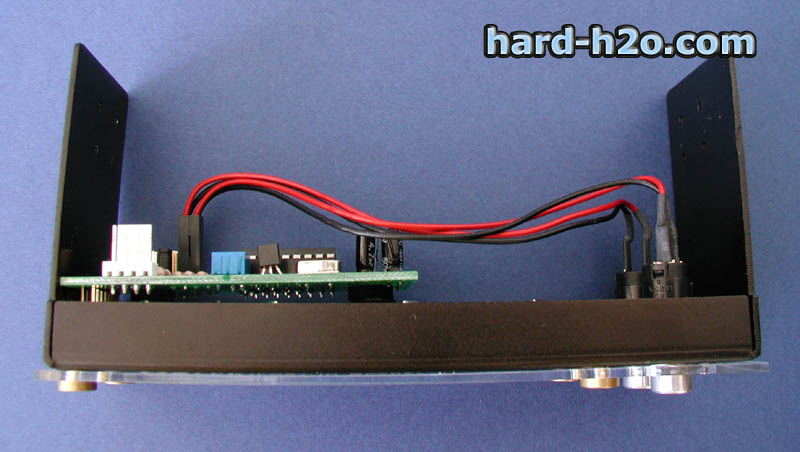

| En la parte trasera vemos la circuitería del LCD, los cables que van hasta los botones ya están conectados, el potenciómetro azul de arriba a la derecha sirve para ajustar el contraste. | Quizás podrían haber hecho el soporte más largo para poder sujetar un disco duro. |
 |  |

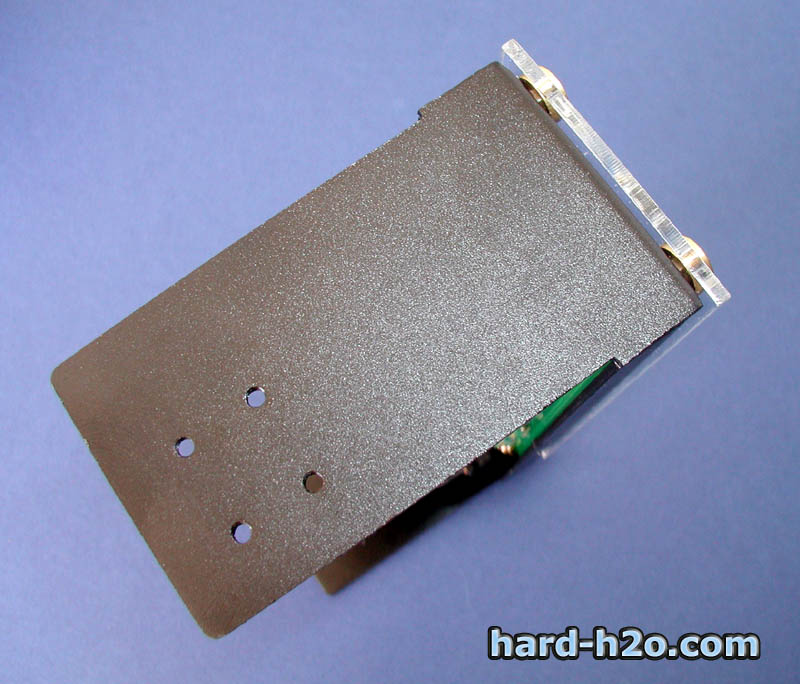

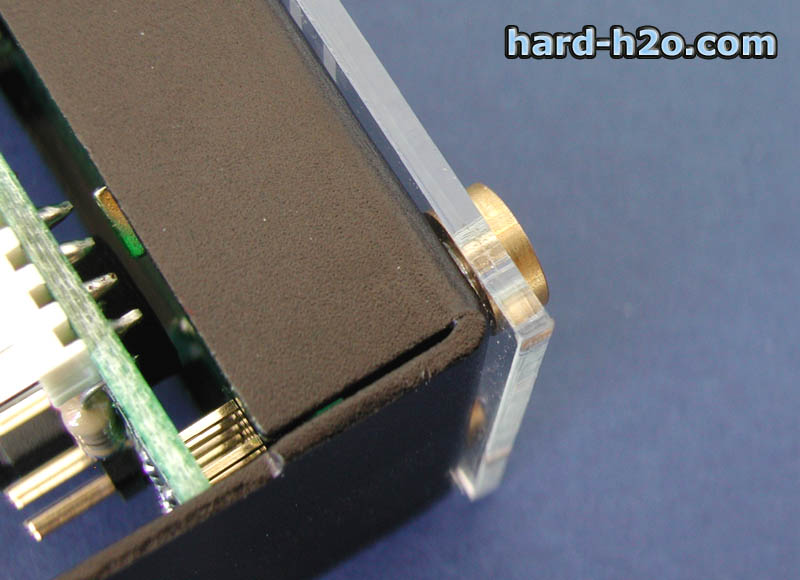

| El metacrilato es relativamente grueso, si no os gusta se puede desmontar. | Éstos son los agujeros que sujetan el LCD a la torre, el sistema es el mismo que el que usamos con un CDROM. Los agujeros son mínimos. |
 |  |

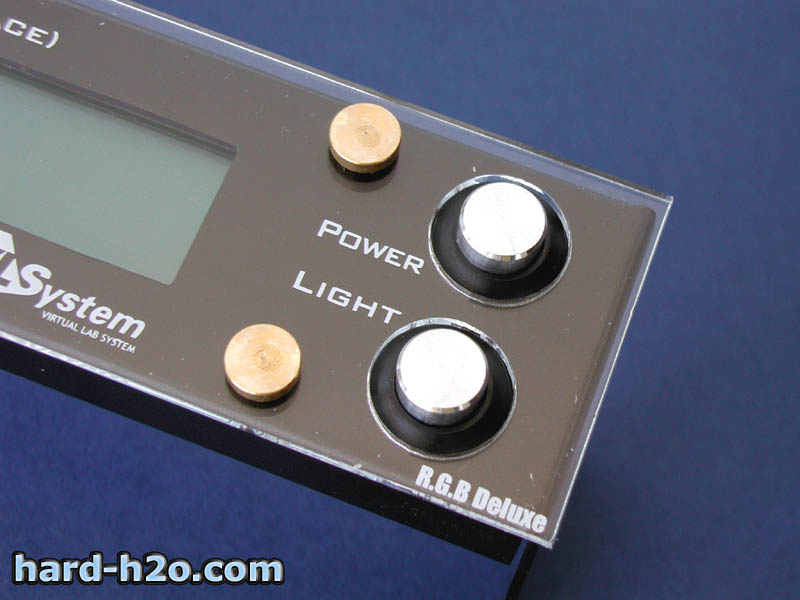

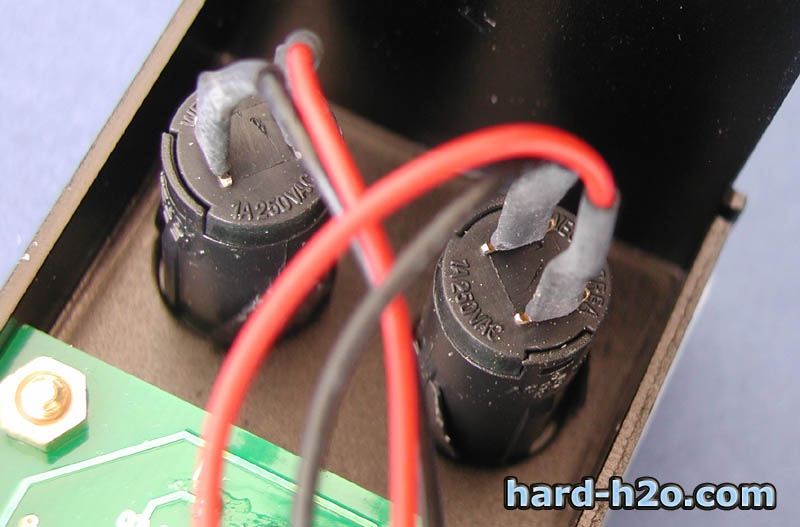

| Los botones son de aluminio plateado y controlan la iluminación y el encendido. | Las conexiones de los botones son sólidas. |
Montaje:
 |

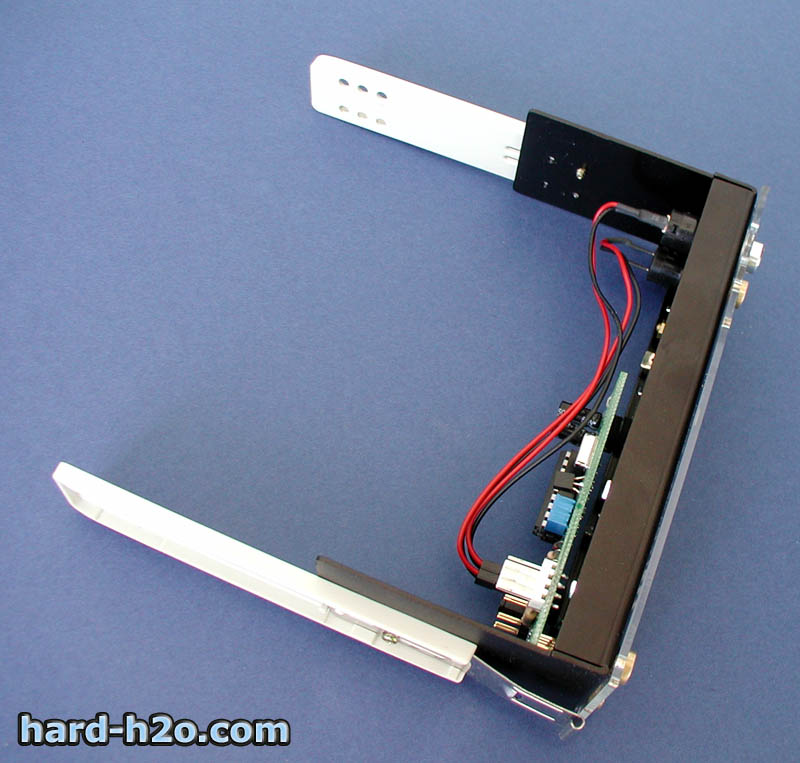

| Si nuestra caja tiene algún sistema de colocación especial, lo sujetaremos al LCD. Las piezas blancas son de la caja Chieftec donde lo montaremos. Si no, lo atornillaremos directamente a la bahía. Cabe decir que los tornillos que usaremos son bastante pequeños y que no están incluidos en el paquete. |
 |  |

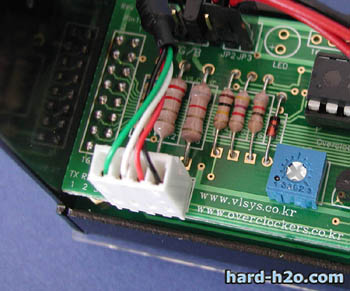

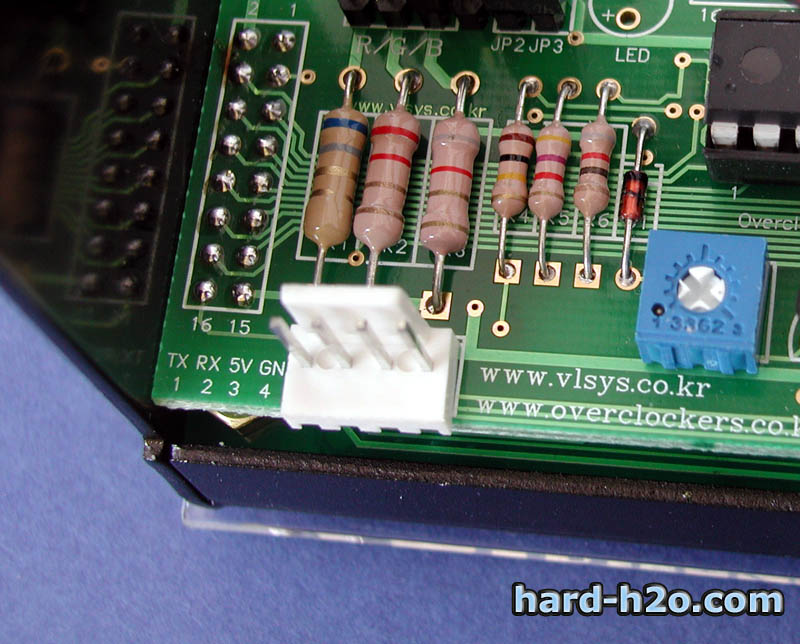

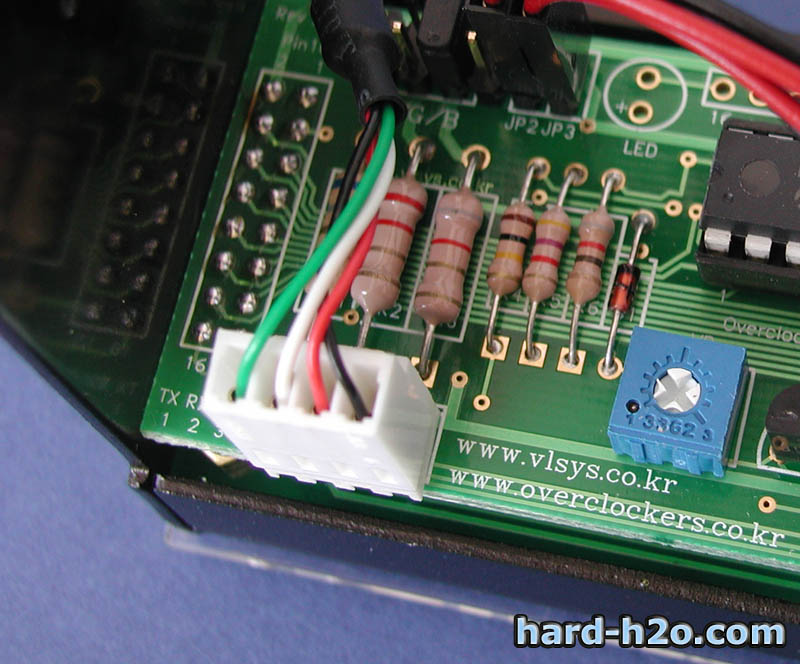

| El conector hembra de 4 pines es la comunicación y la alimentación del LCD. | Conectamos el extremo del cable en el LCD, solo es posible introducirlo en una posición. |
 |

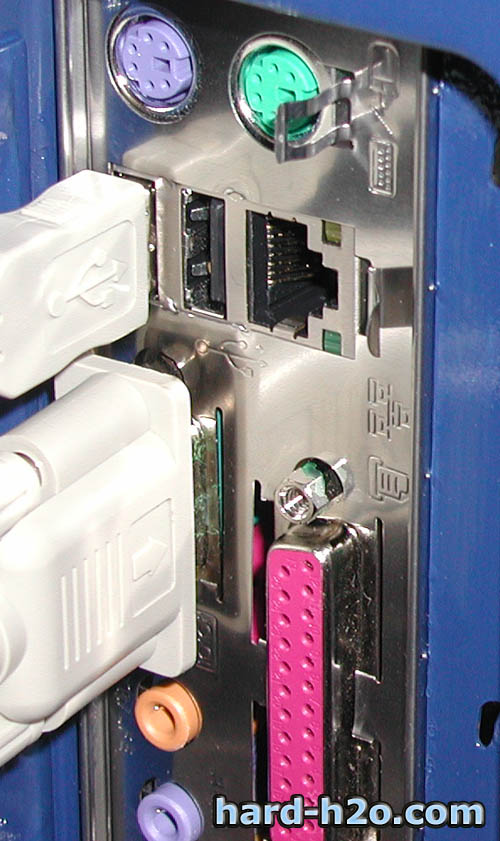

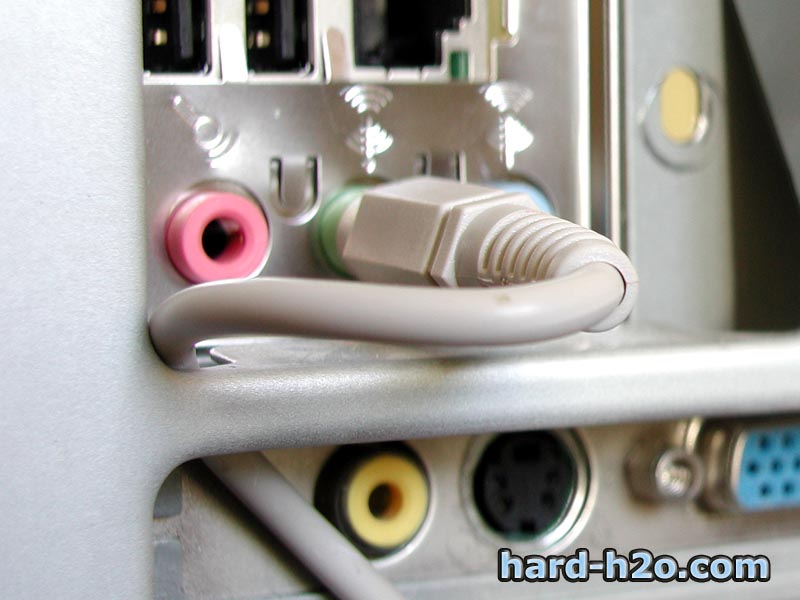

| Sacamos el cable del interior de la caja y enchufamos el puerto serie y el puerto USB. |
 |

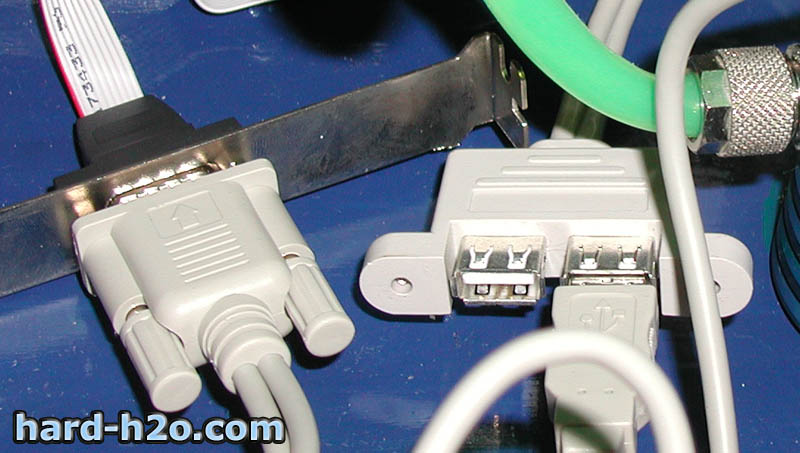

| Algunas placas nos permites conectar puertos extras a la placa y dejar la terminación dentro de la caja. |
 |  |
| Así es como queda una vez colocado. Si el resto de los frontales son negros se ve más bonito aun. | Vista más detallada. |
Configuración:
 |  |

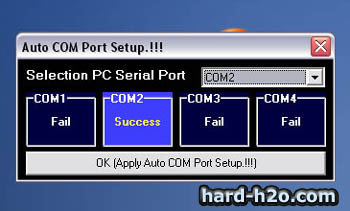

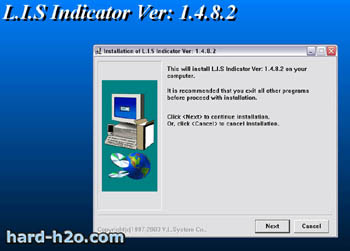

| Introducimos el CD y ejecutamos setup.exe. Si no queremos cambiar la localización del programa, basta con darle a siguiente, siguiente y siguiente. | Ejecutamos el nuevo programa, nos saldrá este mensaje diciendo que ha detectado el LCD en el puerto donde esté conectado, señalamos ese puerto en el desplegable de la izquierda. |
 |  |

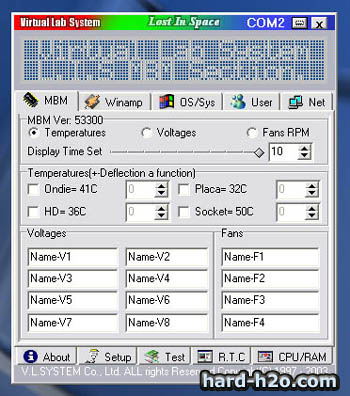

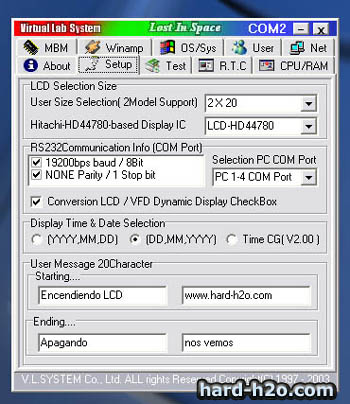

| En la pestaña setup le decimos el tamaño del LCD (2 x 20) y que s un LCD, no un VFD. Los mensajes que vemos abajo se guardan en memoria y son los que aparecen al encender y apagar el LCD. | En la pestaña de MBM podemos señalar las temperaturas, voltajes o revolucione que queremos q se muestren. |
 |  |

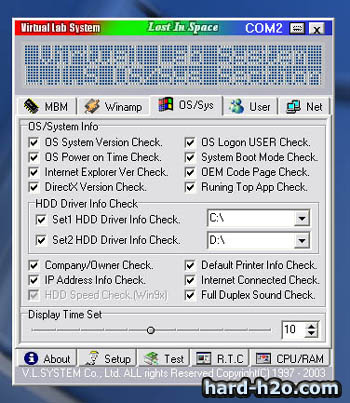

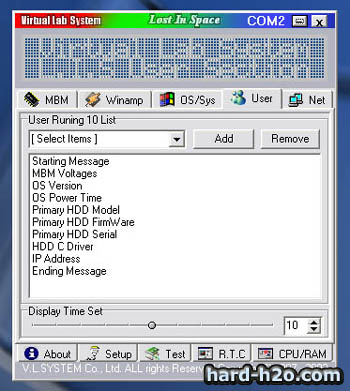

| Esta es la pantalla donde se muestran cosas sobre el sistema, nos quedan por ver las pestaña CPU/RAM que muestra el uso de la CPU y de la RAM, la pestaña RTC, que mide la frecuencia del sistema en tiempo real y la Net, que muestra valores de la red. | En esta ventana podemos combinar elementos de otras pantallas para crear nuestras pantallas personalizadas. |
 |  |

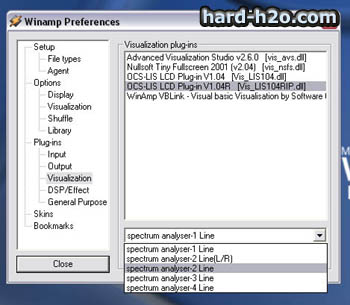

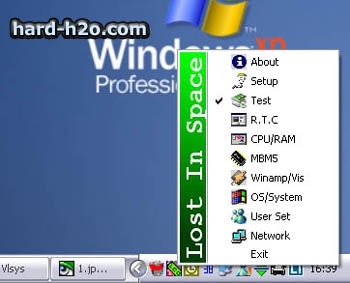

| Para poder ver el ecualizador de Winamp en el LCD es necesario decirle que plugin debe de usar, para ello abrimos el menú preferences del Winamp 2.X, y en plugins / Visualization señalamos cualquiera de los 2 que comienzan por OCS-LIS y le damos a start. | Desde el icono del tray system (el segundo por la izquierda), podemos elegir que pantalla queremos que nos muestre el LCD. |
Resultado final:
 |  |

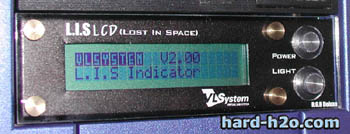

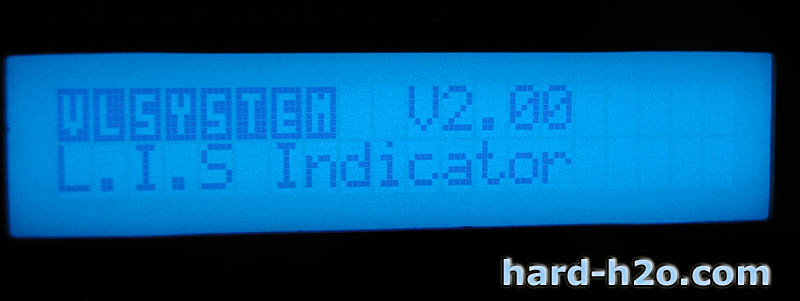

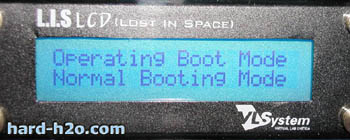

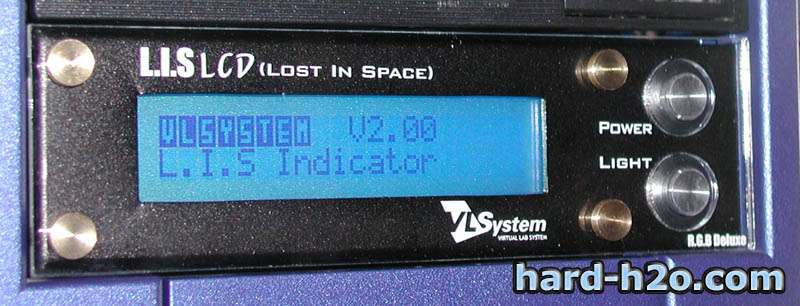

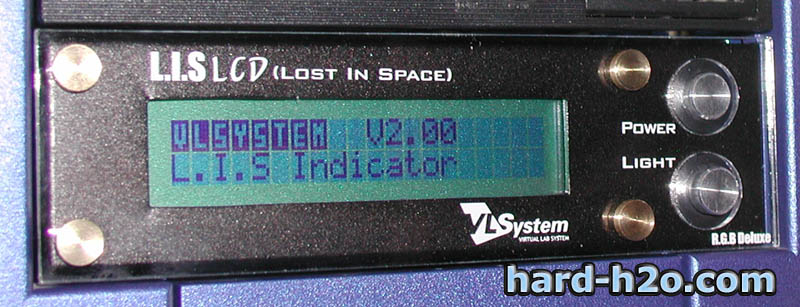

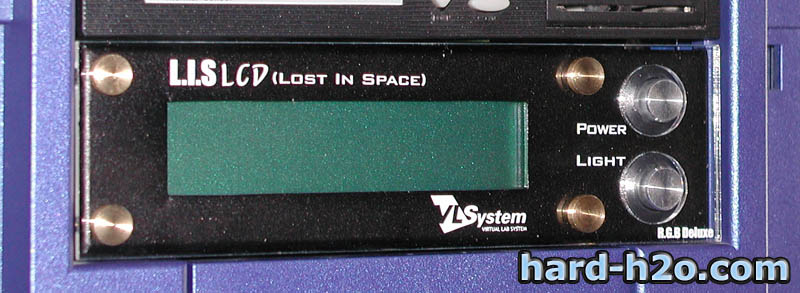

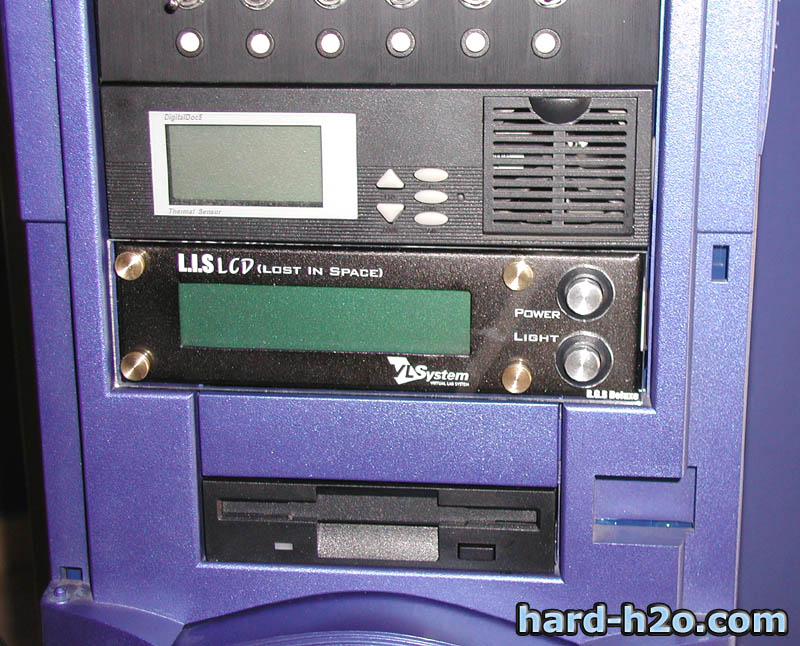

| Esta es la primera pantalla que vemos en el LCD cuando el software no se ha ejecutado, esta es la visión sin iluminación del LCD y la habitación iluminada. | La misma imagen con el LCD iluminado. |
 |  |
| Ahora con la habitación a oscuras y el LCD encendido. | Una de las informaciones del sistema, habitación iluminada y LCD iluminado. |
 |  |

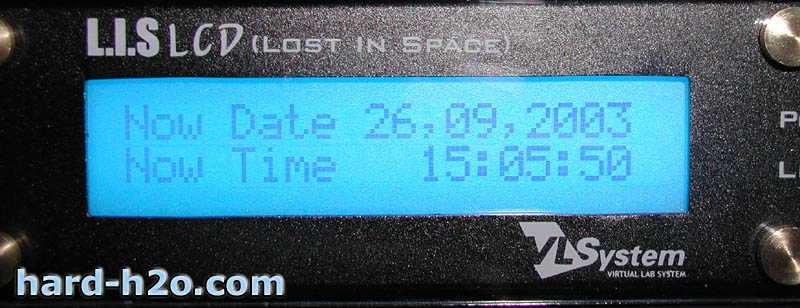

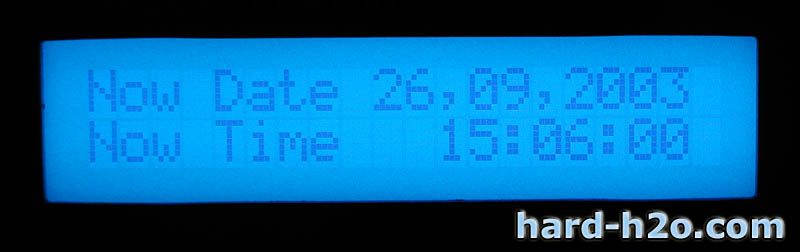

| Fecha y hora, habitación iluminada | Fecha y hora, habitación a oscuras. |
 |  |

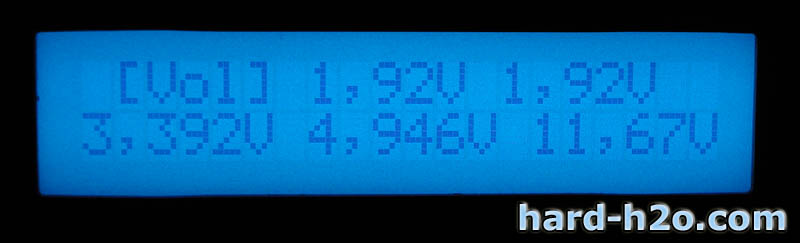

| Voltajes medidos por el MBM. | Carga de la CPU y de la memoria. |
 |  |

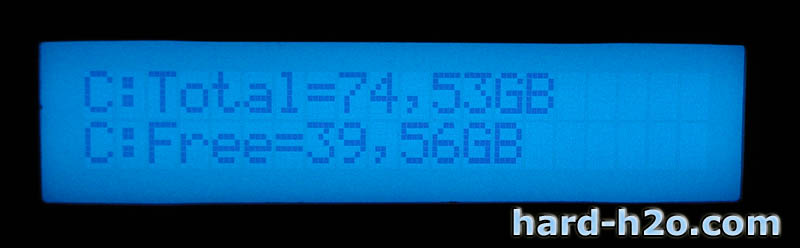

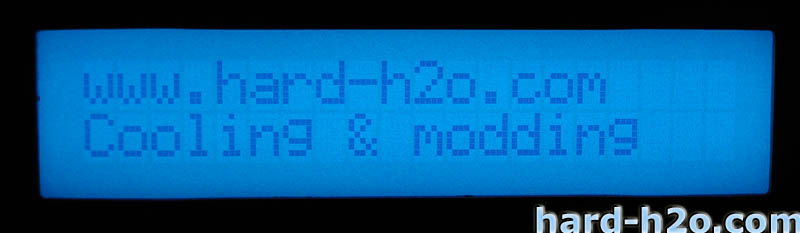

| Espacio total y libre del disco duro. | Texto. |
 |

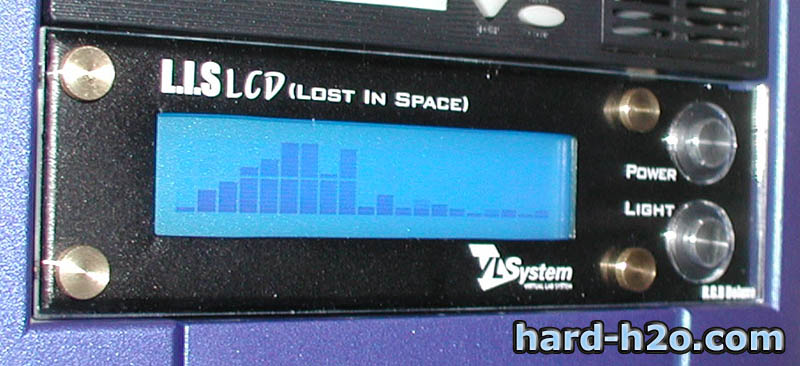

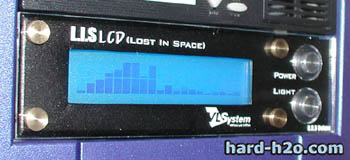

| Ecualizador de Winamp |
- Conclusión:
| Nos gusta: | Puede mejorar: |
| - Listo para instalar en la bahía. | - No incluye tornillos para sujetarlo a la caja |
| - Incluye software fácil de configurar | - El software no acepta ficheros de traducción. |
| - Disponible en varios colores de montura y pantalla. | |
| - Iluminación potente y visión clara |
Con una sencillez pasmosa podemos tener un elegante LCD instalado en nuestra caja, la variedad de colores hace que encaje perfectamente en cualquier mod. El software es fácil de configurar y tiene multitud de opciones. Las letras son muy nítidas mirando el LCD de frente y en un ángulo de hasta 15º por debajo. La terminación de los materiales es sobresaliente.
- Producto cedido por VLSystem
| Producto - Enlace | Precio |
| LIS LCD - Pantalla Azul / Montura plata | 108.75€ (IVA inc.) |
| LIS LCD - Pantalla Verde / Montura negra | 104.40€ (IVA inc.) |
| LIS LCD - Pantalla Azul / Montura negra | 111.36€ (IVA inc.) |
