Cuando efectuamos algún cambio dentro de nuestro pc tenemos que tomar siempre una serie de medidas de seguridad destinadas a protegernos a nosotros mismos y a nuestro hardware. Más de uno sabe la rabia que da romper algún dispositivo por haber omitido algún paso en el montaje de nuestros sistema. La mayoría de estos fallos no nos suceden la primera vez que hacemos algo, si no cuando estamos tan acostumbrados a hacerlo que casi no le prestamos atención.

Uno de los fallos mas comunes es dañar el core de nuestro procesador al colocar el disipador. Esta es una operación que se lleva a cabo con bastante frecuencia, y un despiste puede costarnos perder una de las piezas más caras de nuestro sistema. Como todos sabemos, colocar un disipador no siempre es fácil; a veces son muy pesados o los clips son poco flexibles y tenemos que aplicar mucha fuerza sobre el procesador.

Para proteger el procesador cuando colocamos el disipador o el bloque de agua, existe una ayuda valiosísima, los espaciadores. Son finas placas metálicas que colocadas sobre la superficie del procesador evitan que el disipador pueda partir una de las esquinas del core.

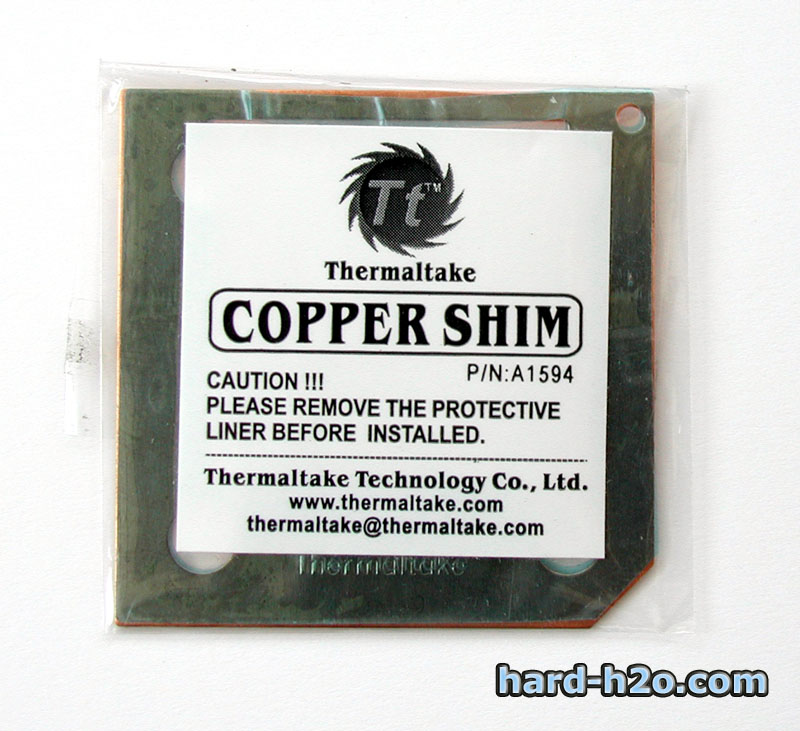

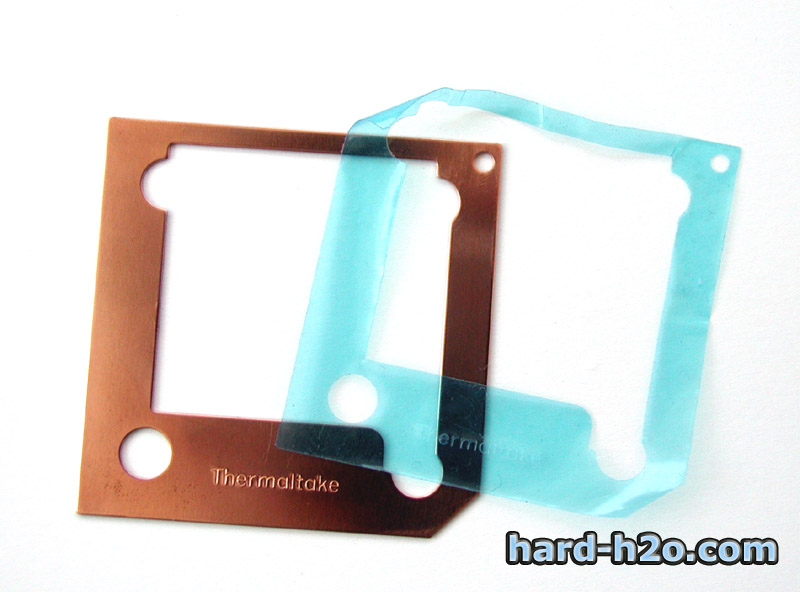

No creo que un embalaje pueda ser mas sencillo. No hubiera estado de más poner unas sencillas instrucciones, no todo el mundo sabe lo que "linner"..	El primer lugar quitamos el plástico protector. El espaciador mide 50.5 x 50.5 x 0.6 mm, es decir, un cuadrado con la forma del procesador y un grosor menor al del core.

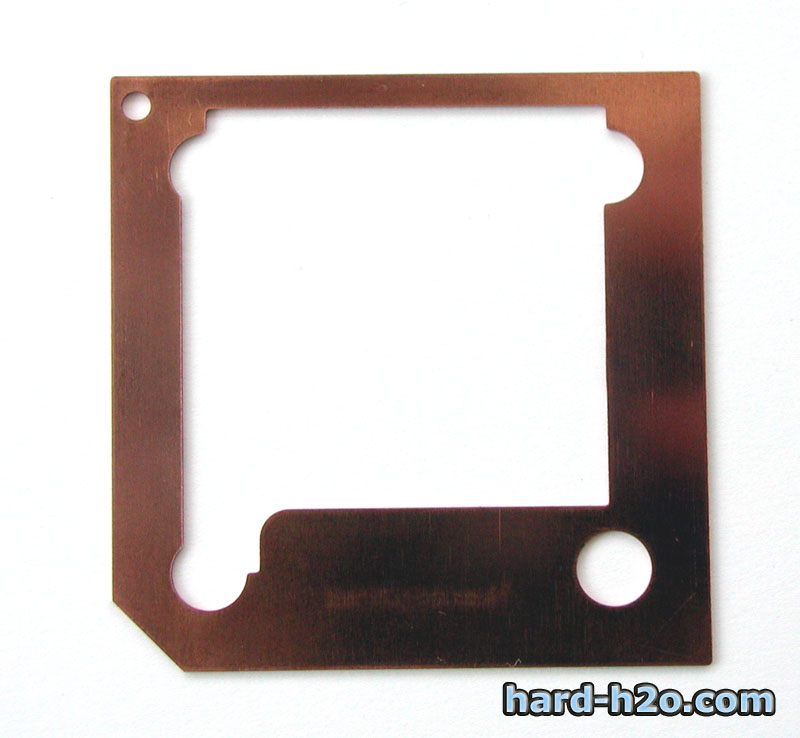

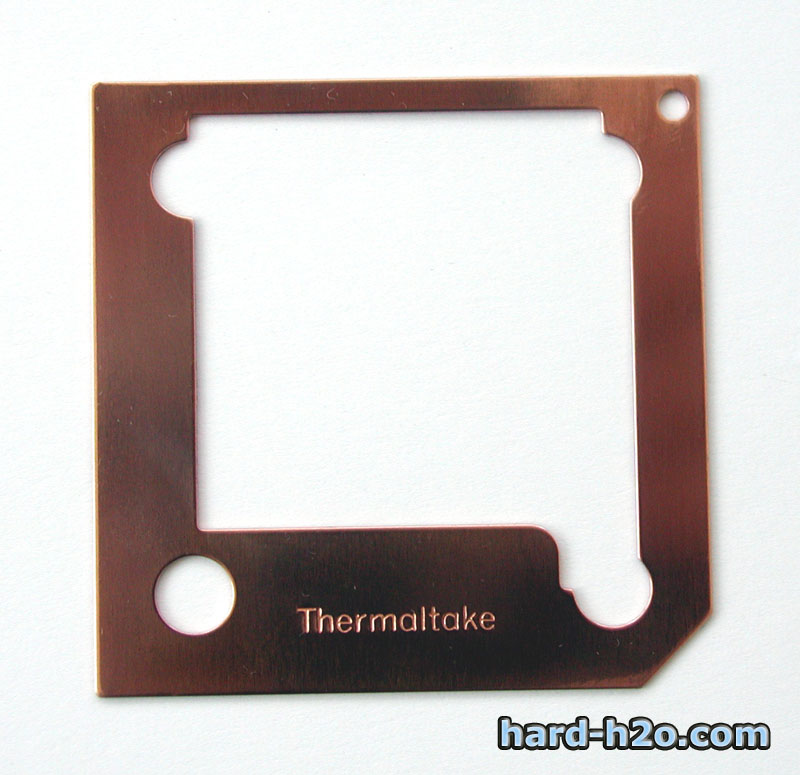

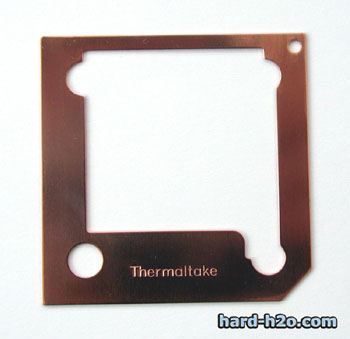

El espaciador esta hecho de cobre y es compatible con XP/MP, Duron y Athlon. La muesca en la esquina nos marca como debemos de colocarlo.	En la parte inferior no está escrito el nombre de la marca, de este modo sabremos cual es la cara inferior.

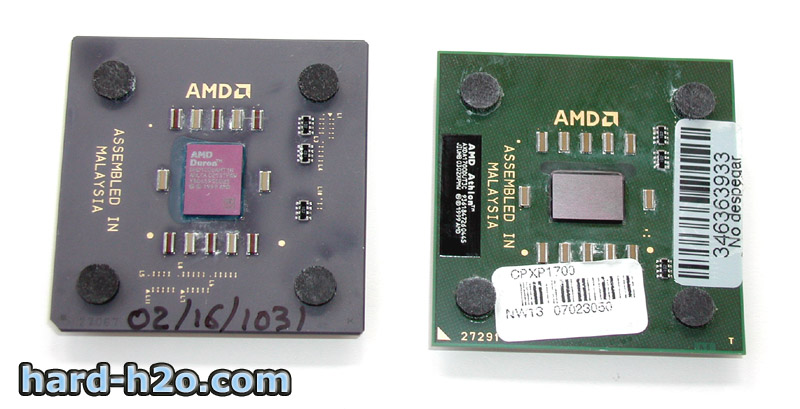

Para probar este espaciador usaremos los microprocesadores más comunes, Duron y XP.

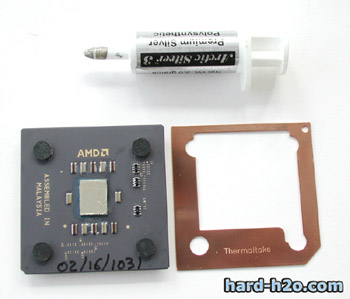

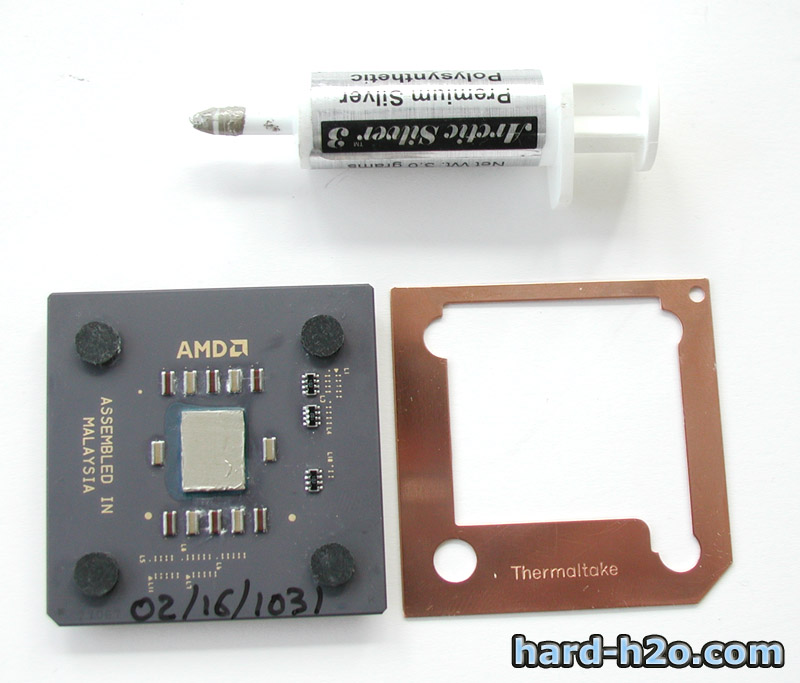

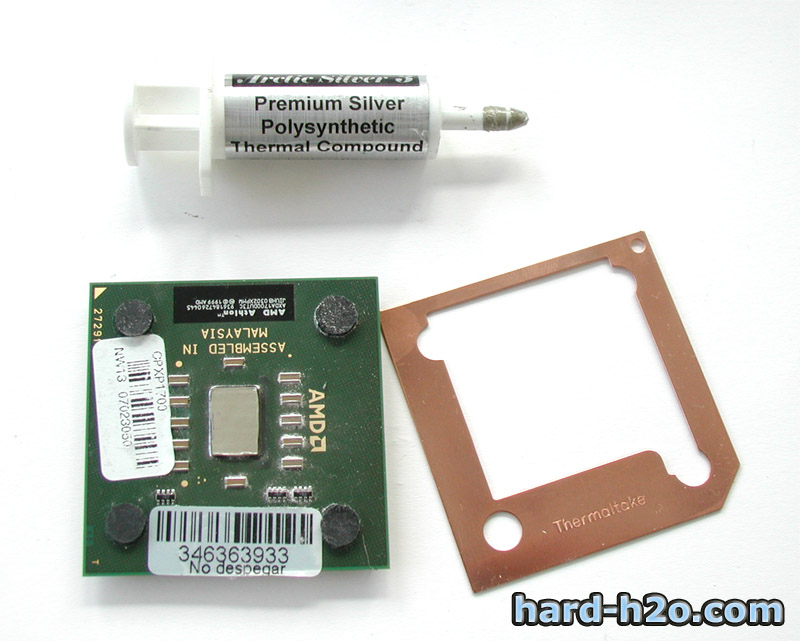

Pondremos pasta térmica artic silver para dejarlo listo para el montaje. Este es el XP...	... este es el Duron. No hagais cosas extrañás que recomiendan en varios sitios como poner silicona térmica entre el espaciador y el encapsulado.

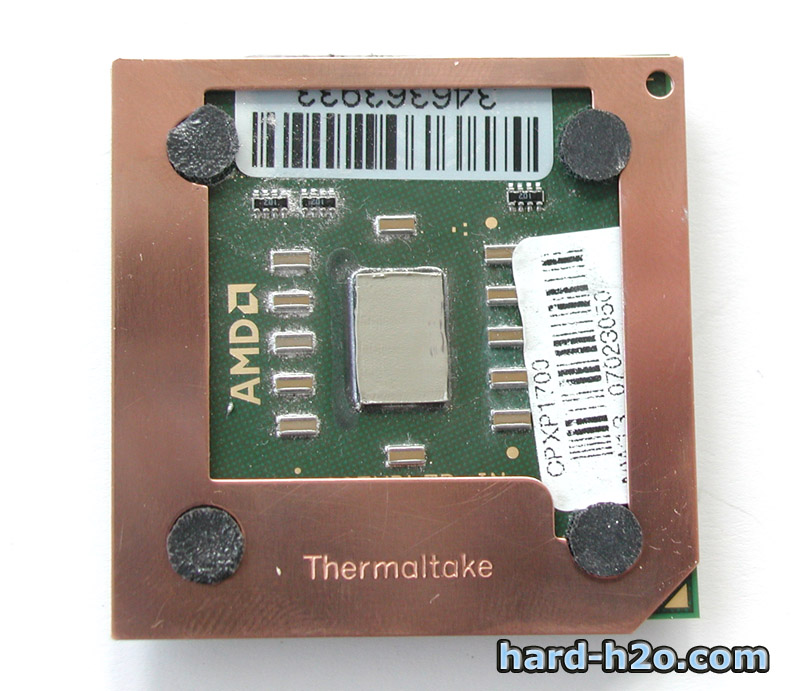

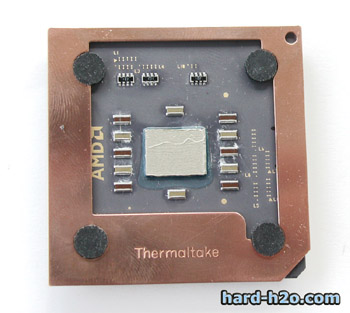

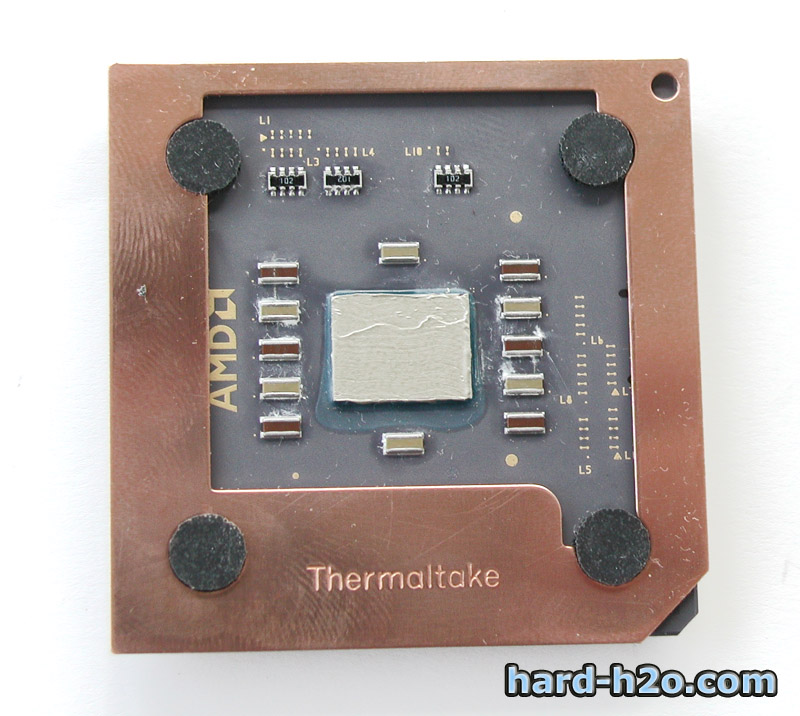

Vemos como encaja a la perfección sin hacer contacto con ninguna zona que no sea orgánica. Fijaros en la muesca de la esquina inferior derecha.	La colocación en el Duron también es exacta, de igual modo vemos el detalle de la muesca.

Para ver como funciona usaremos un poco la imaginación. Supongamos que es el micro lo que está abajo y el disipador sobre él.

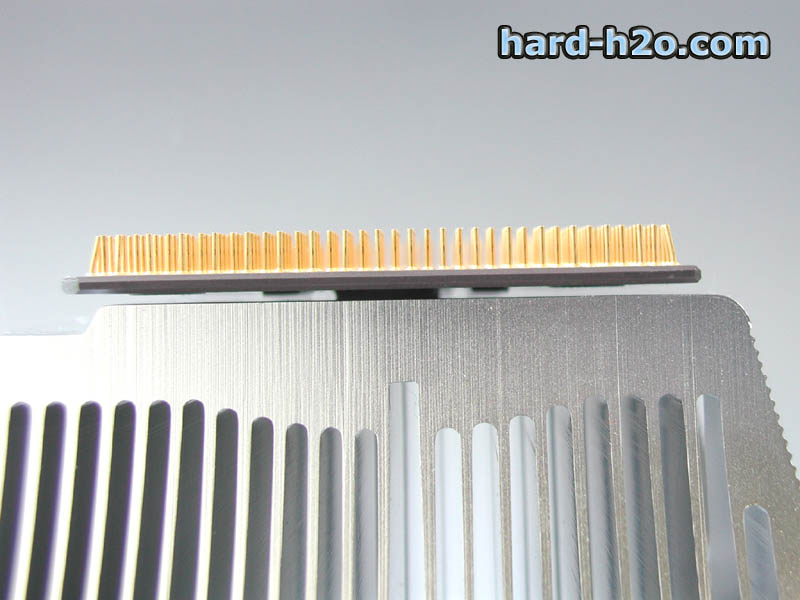

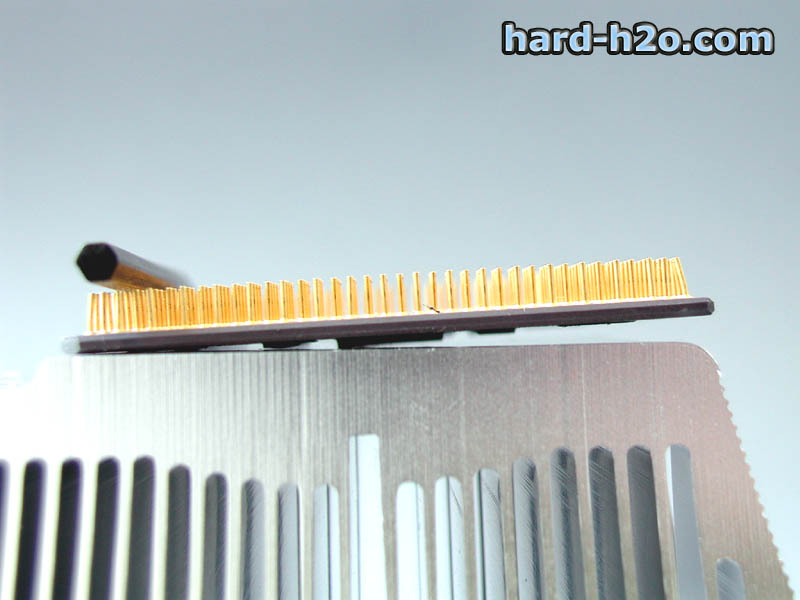

Esto es lo que tenemos cuando el disipador está sobre el microprocesador de forma correcta. El core hace contacto con la base. Ahora no hay espaciador puesto.	Supongamos ahora que estando el procesador en el socket, apoyamos el disipador solo por un extremo dejando el otro sin sujetar a las pestañas. La presión del disipador se concentraría en una arista del procesador, y posiblemente se partiría una esquina o incluso toda la arista.

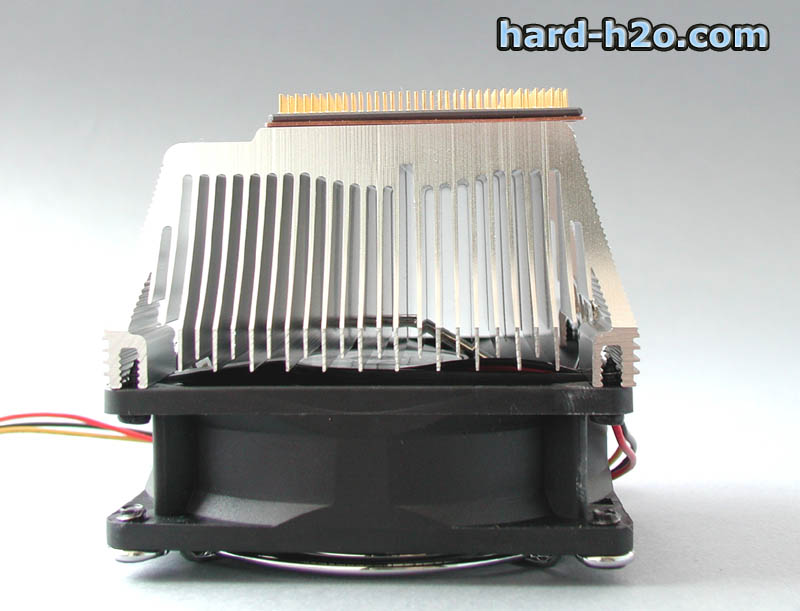

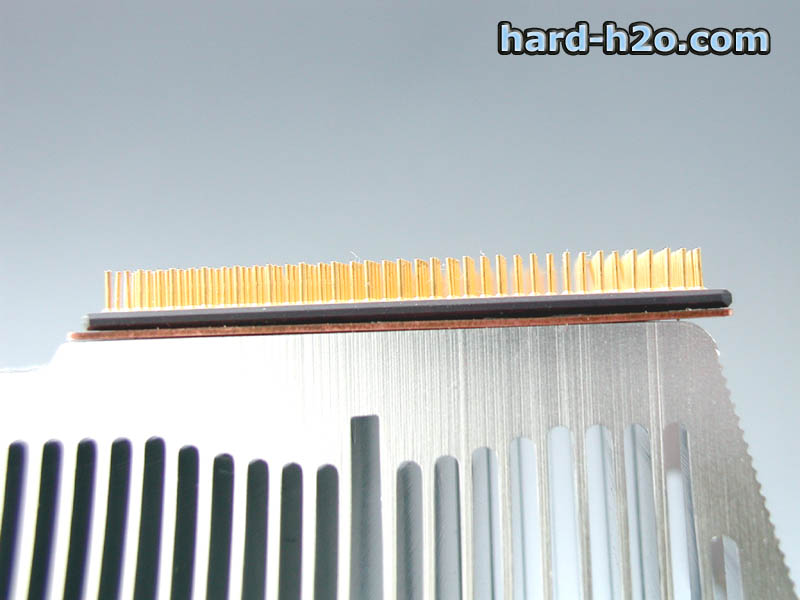

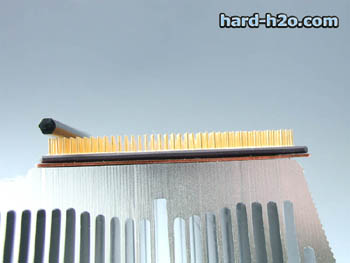

Veamos la colocación correcta con el disipador puesto, hay buen contacto entre el core y la base del disipador..	Si aplicamos ahora una presión como la que aplicamos anteriormente, vemos que al estar el procesador entre la base del disipador y el encapsulado del microprocesador, la presión del disipador la recibe el espaciador y no el core.

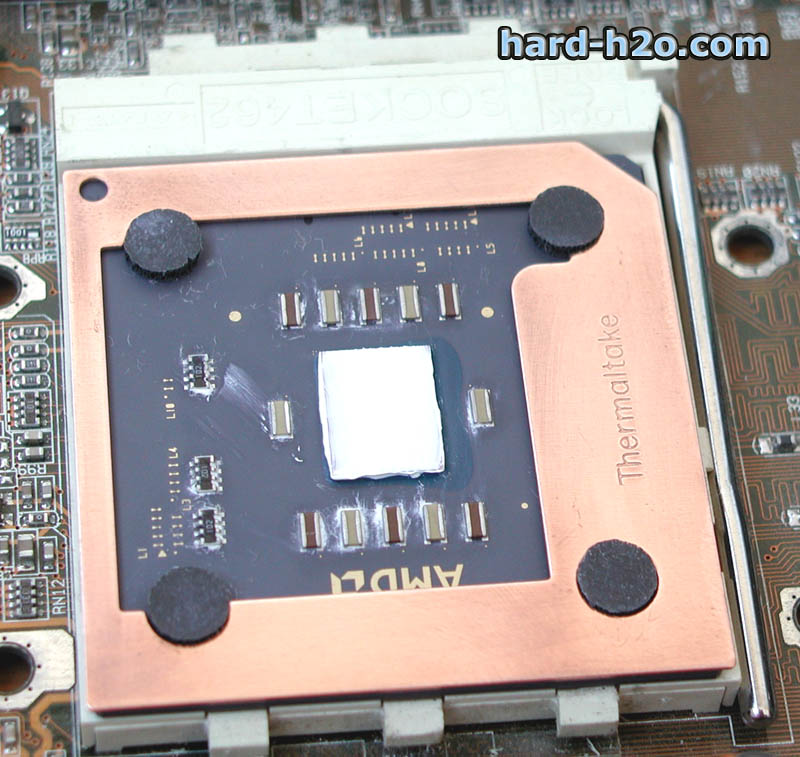

Coloquémoslo ahora en el socket e instalemos el disipador como hacemos habitualmente.

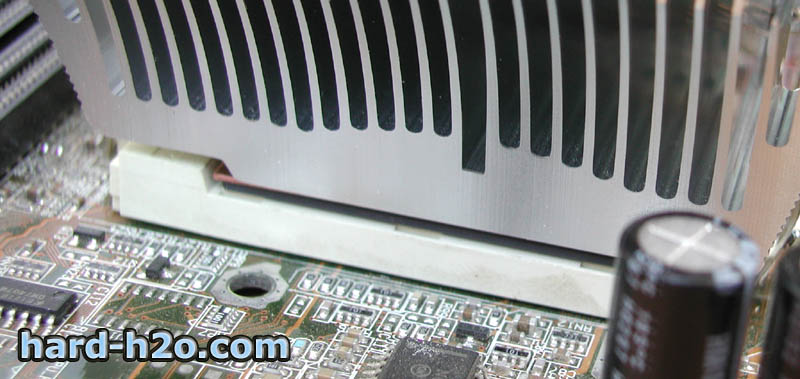

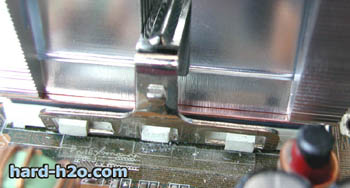

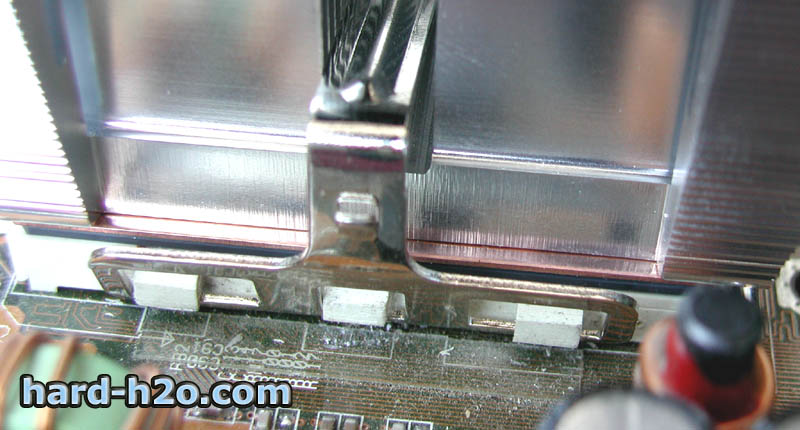

El espaciador es tan fino que es difícil de ver...	Justo al lado del escalón del socket se puede apreciar que esta puesto.

- Conclusión:

Esta pequeña chapita nos puede evitar más de un disgusto, sin duda es una gran inversión ya que por menos de 7 euros puede ahorrarnos comprar un procesador nuevo que ha podido costar unos 150 euros. Su montaje es sencillo y es realmente útil. No os olvidéis que no hay contacto entre el disipador y el espaciador, ni entre el core y el espaciador, por lo que en ningún caso servirá para mejorar la temperatura.

Nota: No es compatible con Barton ni con los disipadores de la serie ORB excepto la serie Dragon.

Franzol
