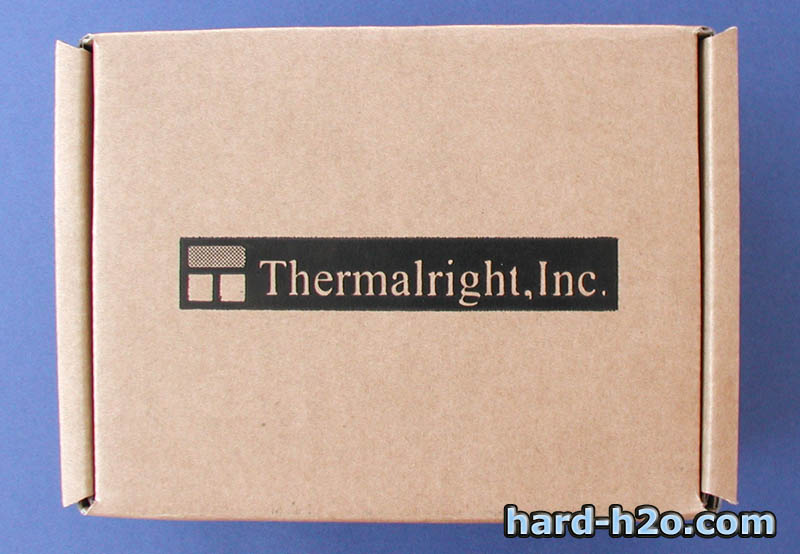

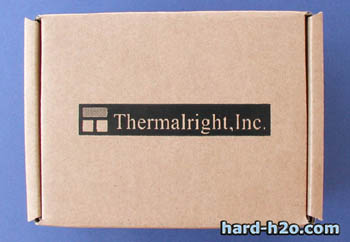

El disipador se presenta en una caja de cartón con el logotipo de la marca, en el lateral viene indicado el modelo.

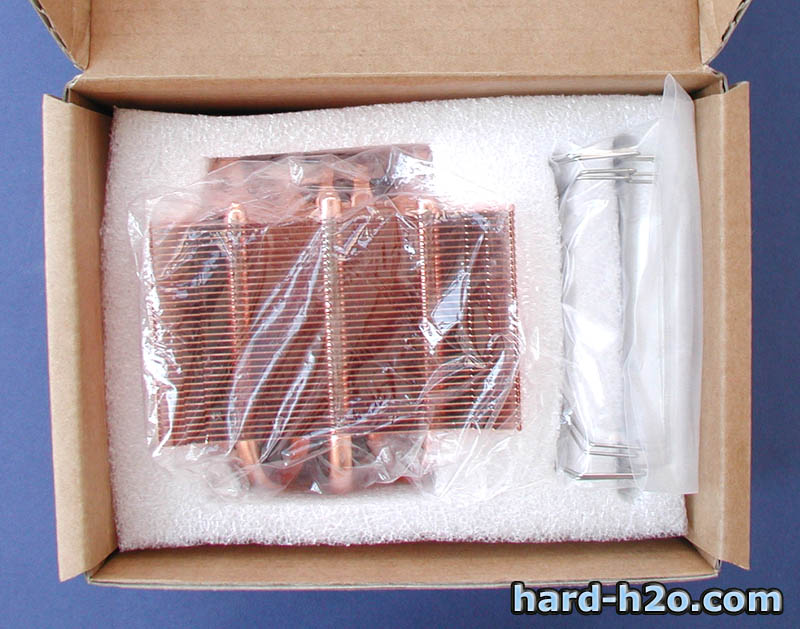

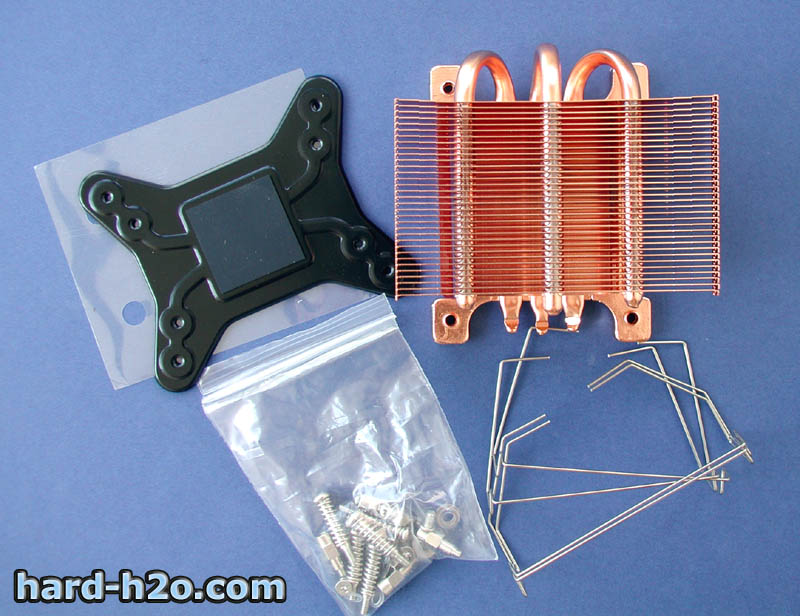

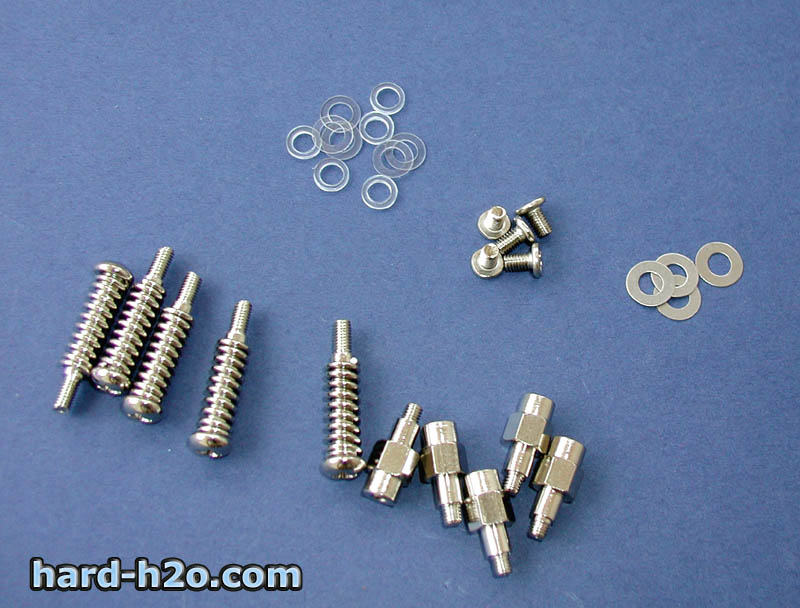

El paquete contiene el disipador, los tornillos, el soporte trasero para sujetarlo a la placa y los clips para el ventilador. Es extraño, pero no tiene instrucciones de montaje.

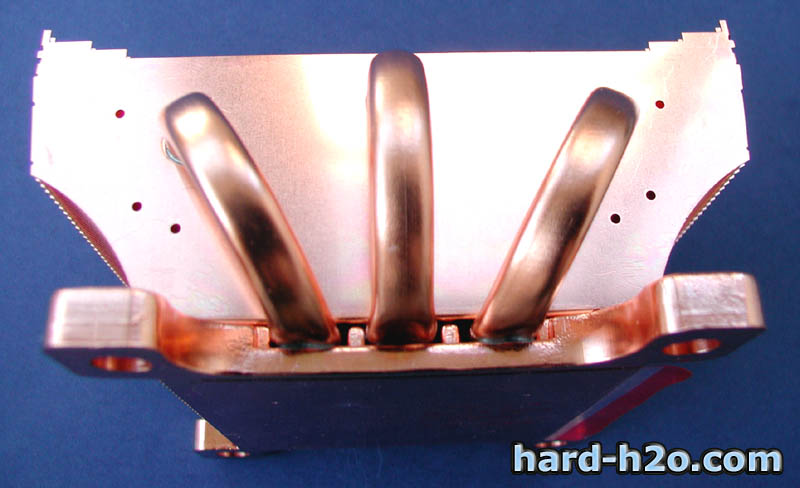

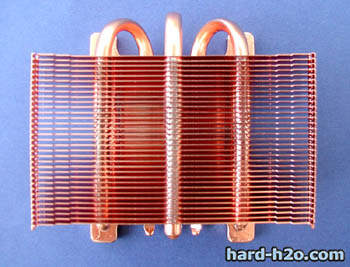

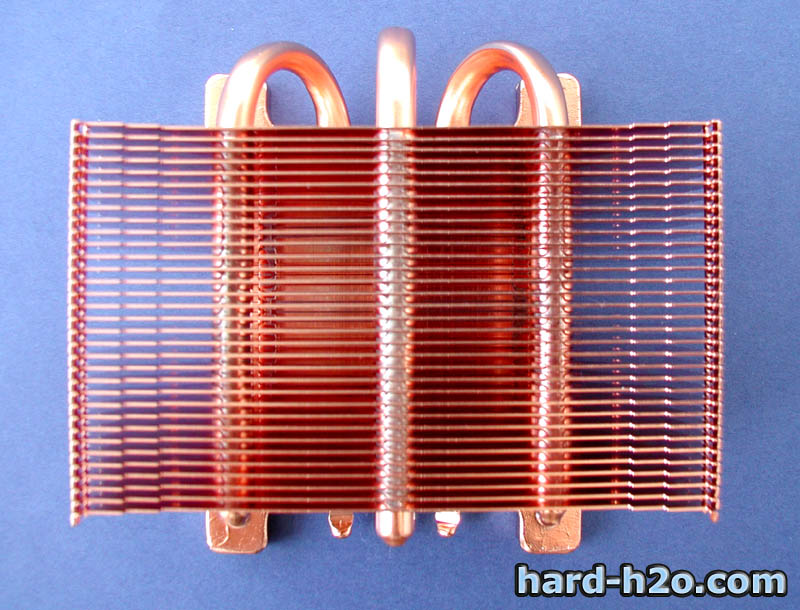

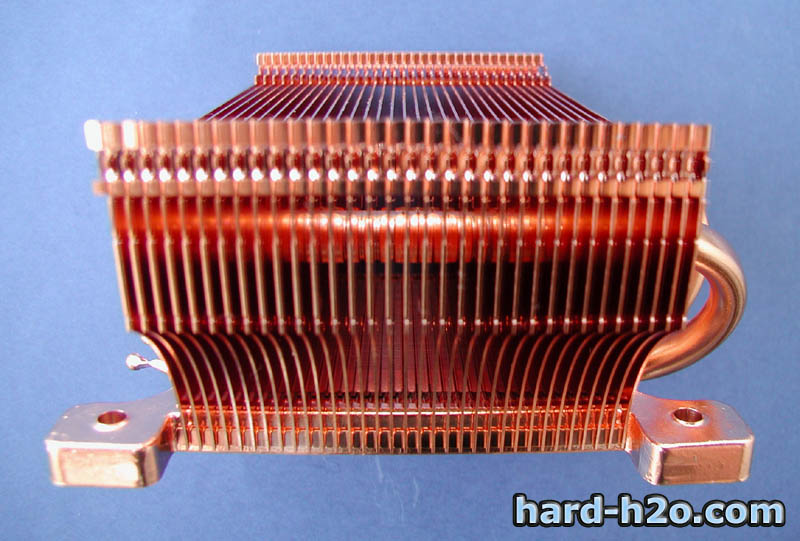

Vista frontal del disipador, vemos como los 3 heatpipes surcan toda la estructura. Las aletas tienen una gran densidad y superficie.

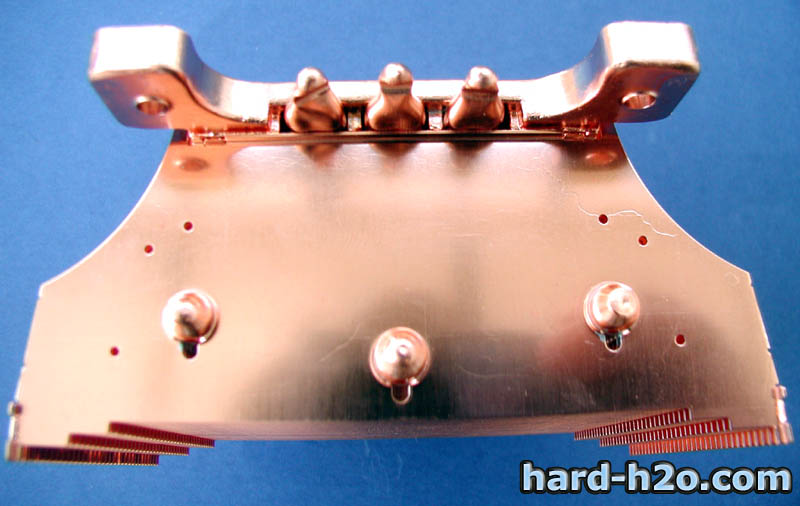

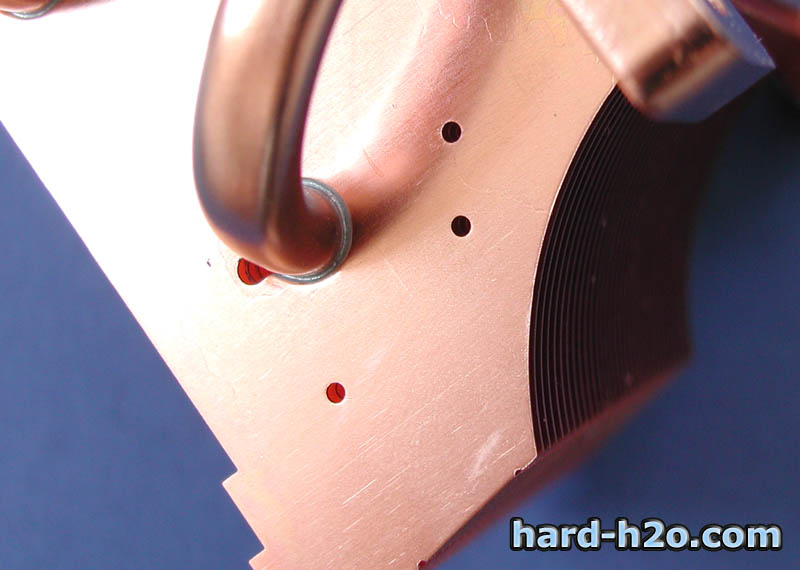

Los 3 salientes de la base son los comienzos de los heatpipes,  los que están en las base son el final. Los pequeños orificios que vemos en los laterales son las sujeciones para los clips del ventilador.

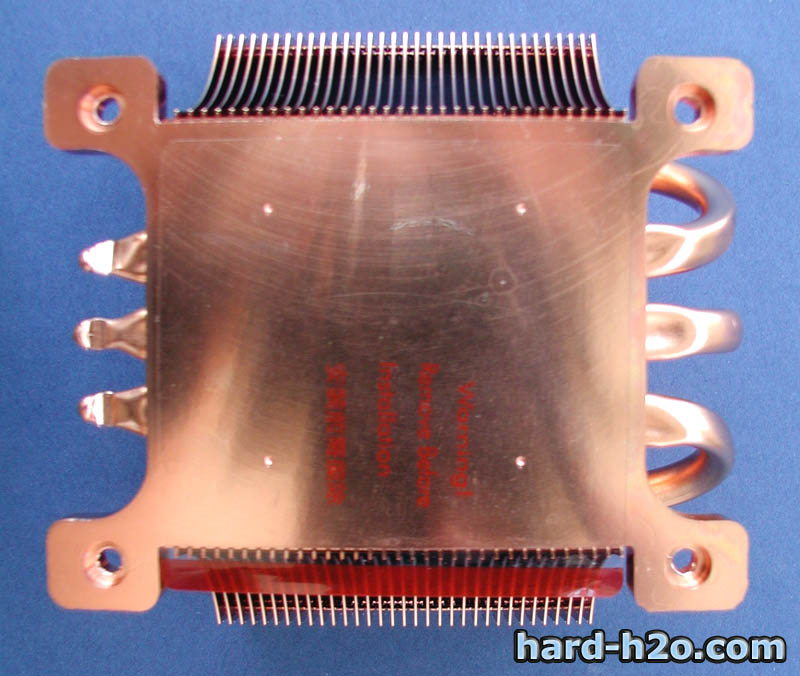

La base es perfectamente plana y tiene una pegatina protectora. Vemos los 4 agujeros del disipador que lo sujetarán a la placa.

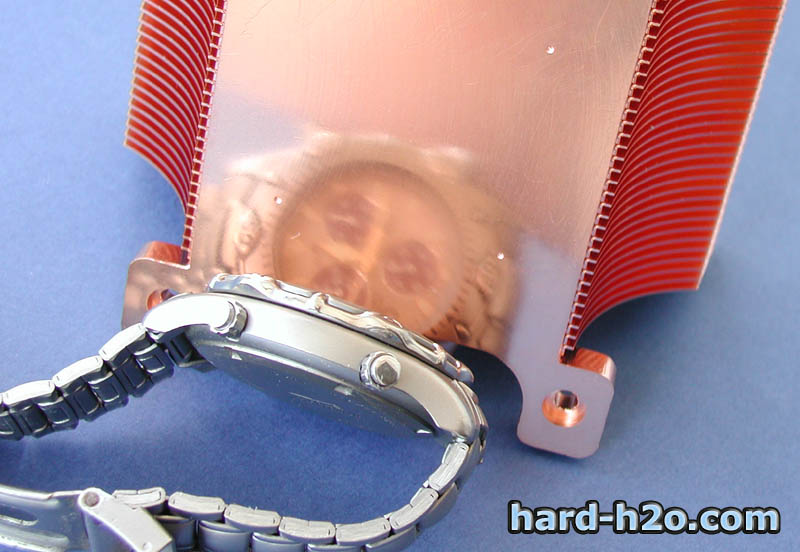

El pulido de la base es excepcional, no tiene ningún tipo de marca.

Comenzamos con el proceso de montaje.

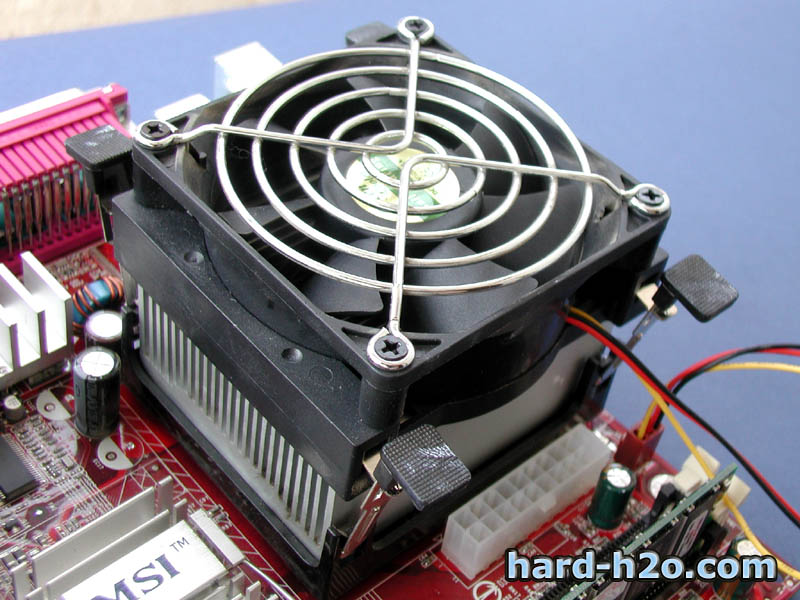

Quitamos el disipador anterior, sacamos la CPU del socket y limpiamos los restos de pasta térmica.

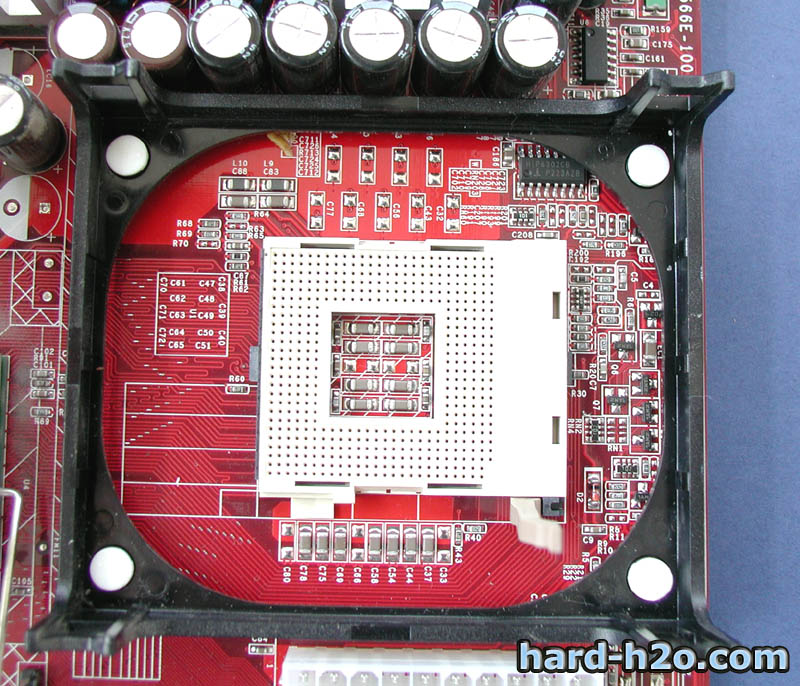

La pieza negra es el soporte que debemos de quitar.

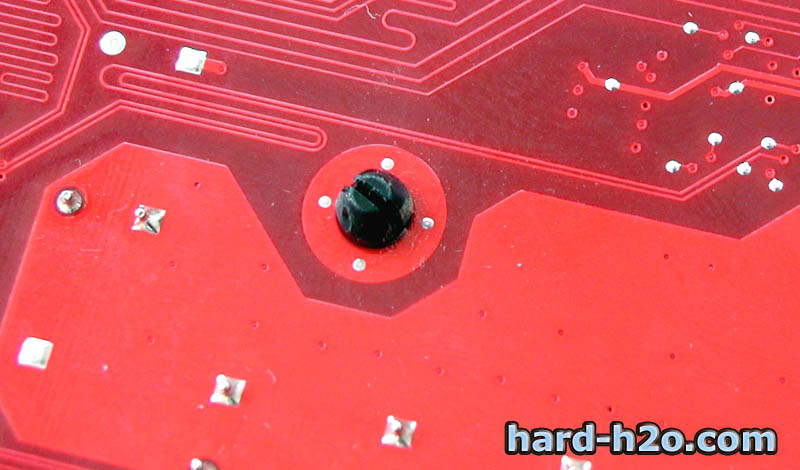

En la parte trasera vemos 4 pestañas que no podemos cerrar por el tope blanco.

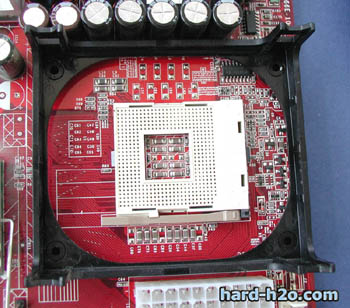

Así es como nos queda una vez que hemos quitado los 4 topes blancos de las esquinas.

Ya podemos apretar las pestañas para deslizarlas por los orificios.

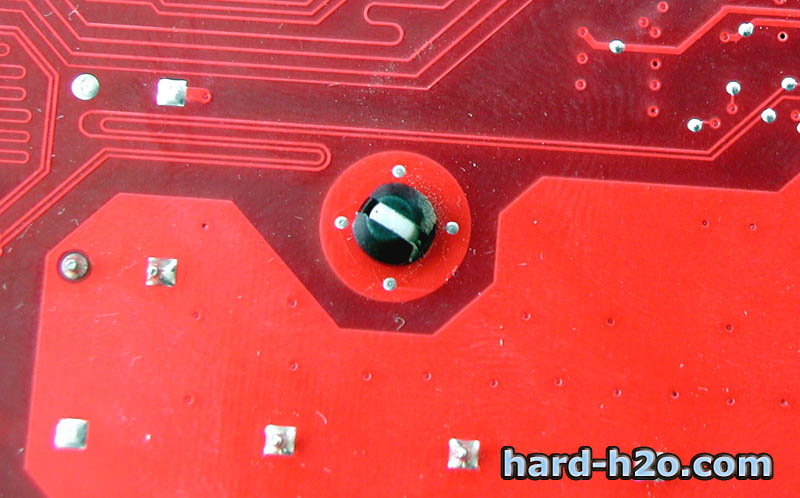

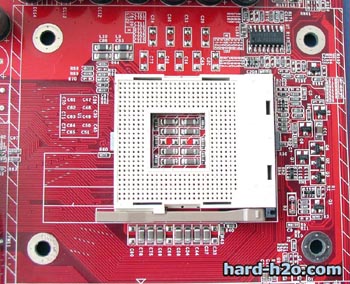

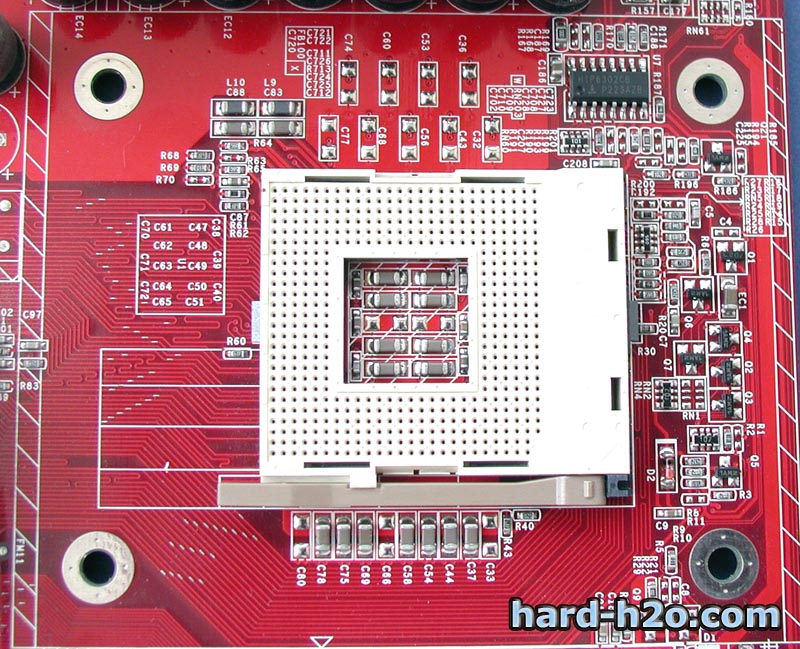

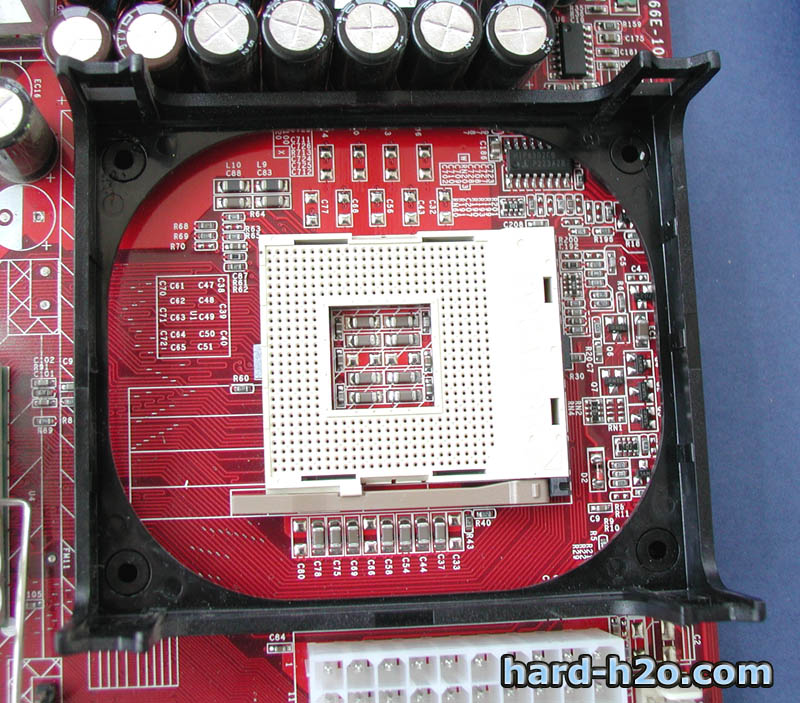

No tenemos soporte y podemos ver los 4 boquetes.

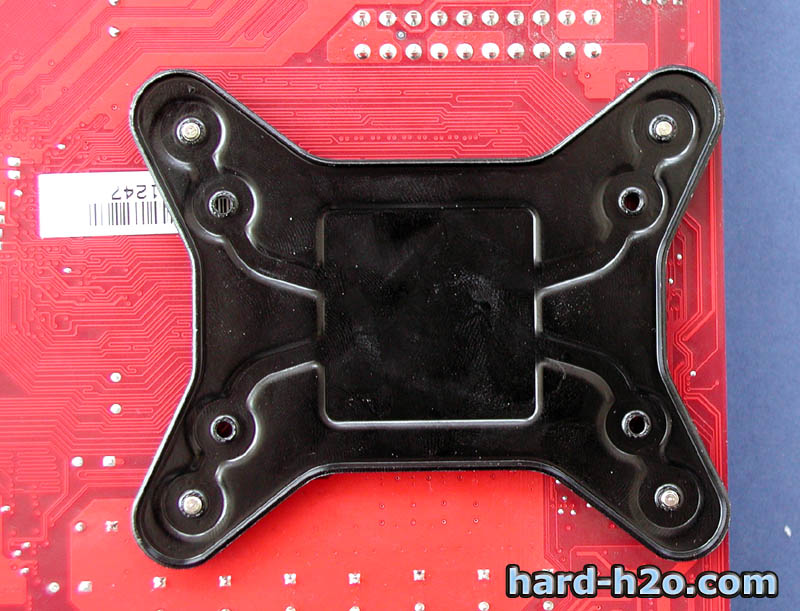

Ponemos el soporte metálico en la parte trasera de la placa de tal modo que los agujeros coincidan. No es necesario poner ningún tipo de arandelas en esta parte, ya que el soporte tiene en la parte central una zona espumosa que es la que está en contacto con la placa.

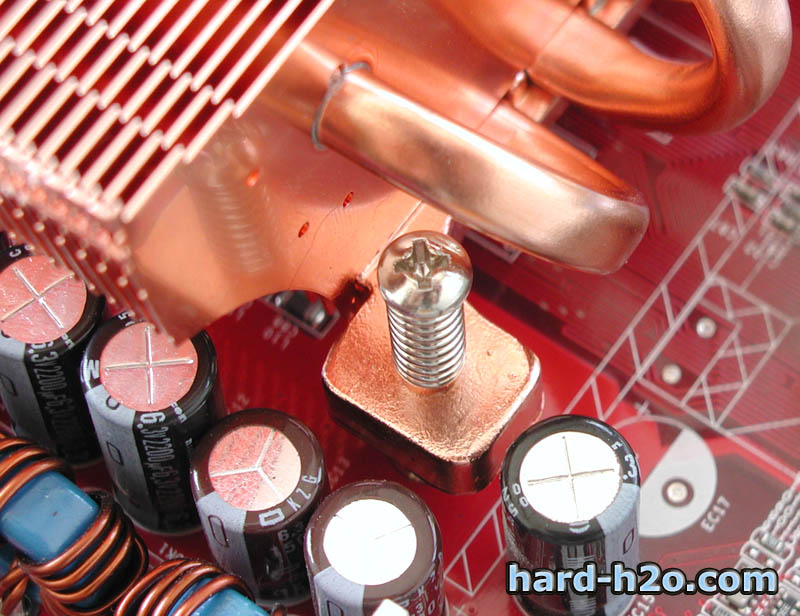

Atornillamos las piezas de unión a al soporte que hemos puesto previamente, pondremos una arandela de plástico entre la pieza y la placa.

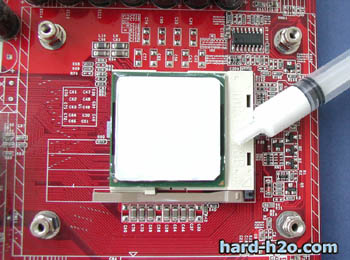

Aplicamos una fina capa de pasta térmica al procesador y lo colocamos en el socket.

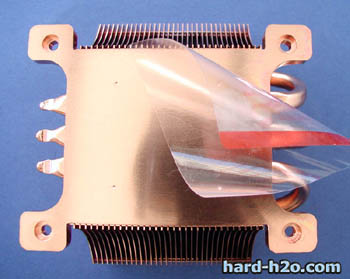

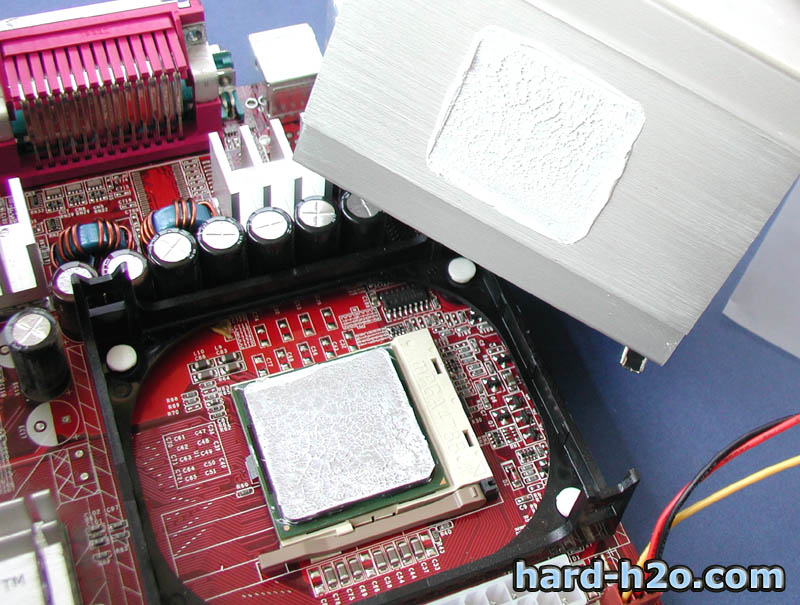

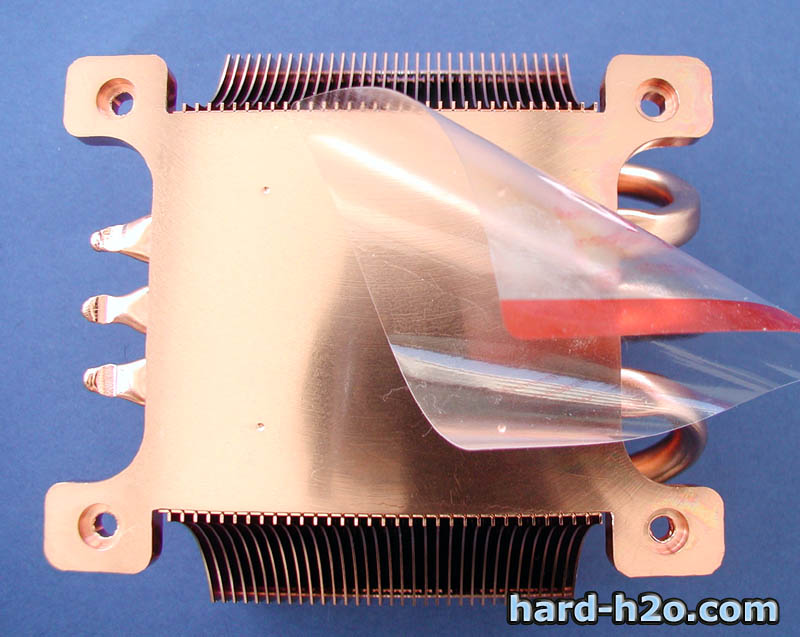

Quitamos la pegatina protectora.

Ahora ponemos el disipador sobre el procesador, haciendo que los orificios de la base del disipador coincidan los los 4 soportes que hemos puesto.

Ahora lo fijamos a la placa usando los tornillos con muelle. Es importante hacerlo de una manera alterna para no aplicar una presión excesiva sobre alguna de las esquinas del socket.

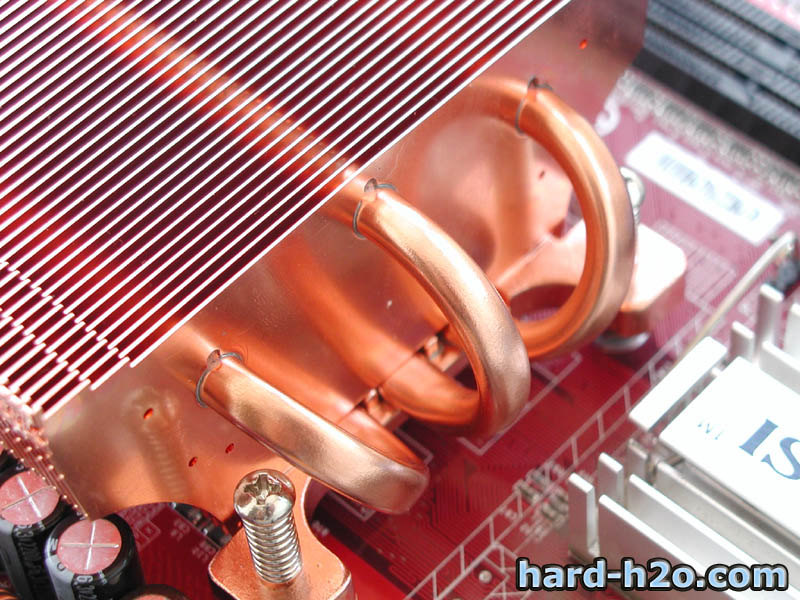

Comprobamos que la CPU hace buen contacto con el bloque y que los muelles están tensos. Es aspecto de los heatpipes es impresionante.

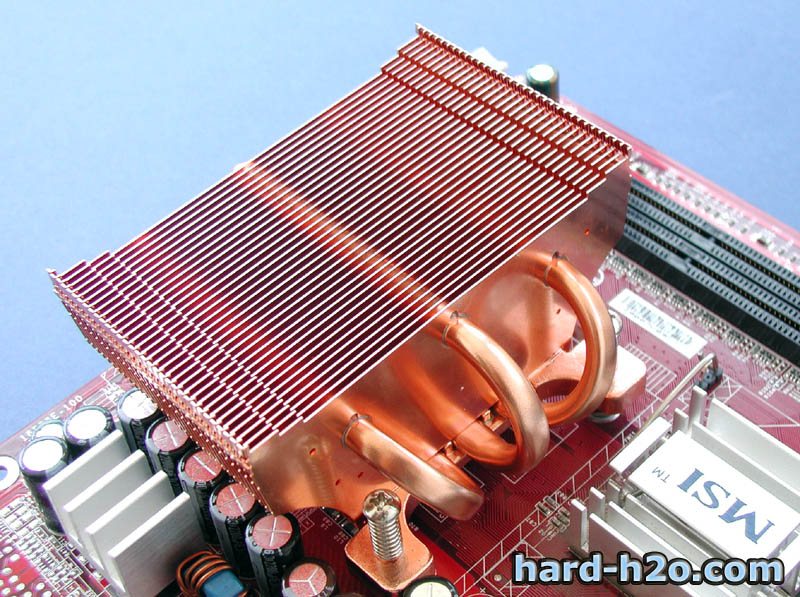

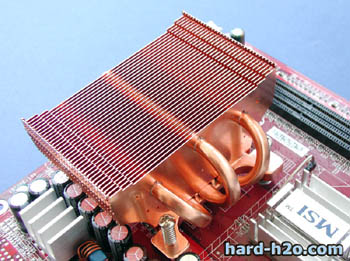

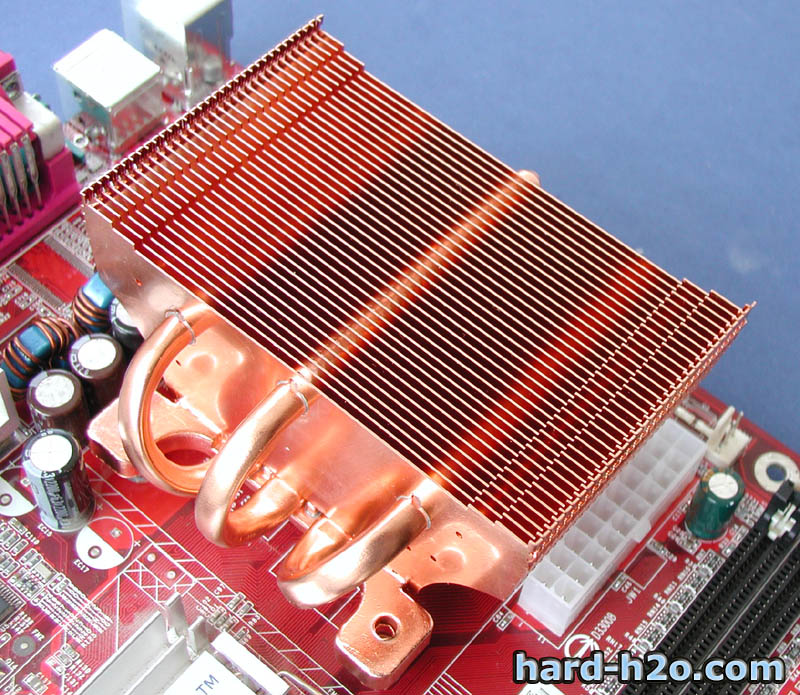

Así es como queda una vez instalado. El resultado es magnífico, la combinación de tamaño, acabado, material y brillo, unidos a los heatpipes hacen que sea estéticamente espectacular.

Pasamos ahora al montaje del ventilador. Es importante tener en cuenta que este paso se debe de llevar a cabo una vez que hemos fijado al disipador a la base, si bien nosotros lo haremos con el disipador suelto para poder explicarlo con claridad.

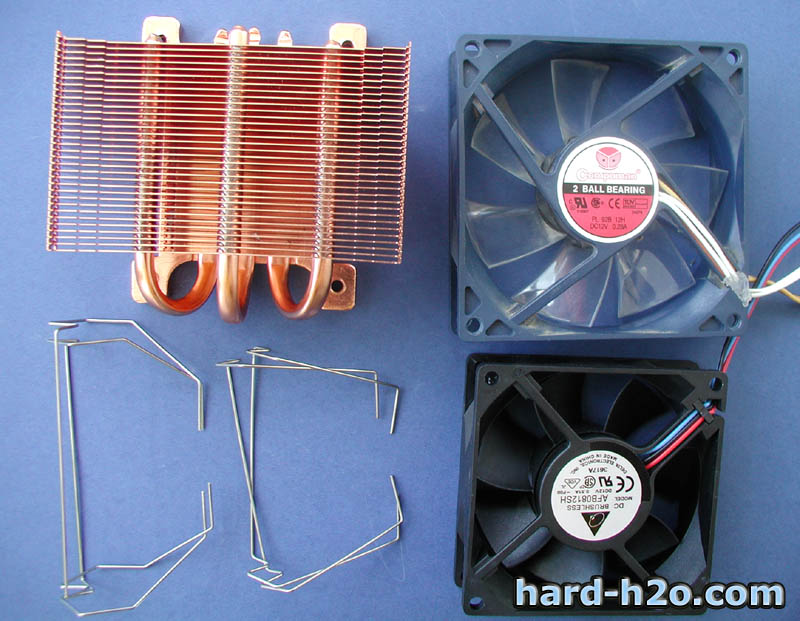

Vamos a montarlo con un ventilador de 92mm y con otro de 80mm. Los clips incluidos están diseñados para estas medidas.

Buscamos el orificios donde se enganchará el clip. Tenemos e opciones distintas para distintas alturas. En el caso de ventiladores con 25mm de alto, usaremos el orificio central.

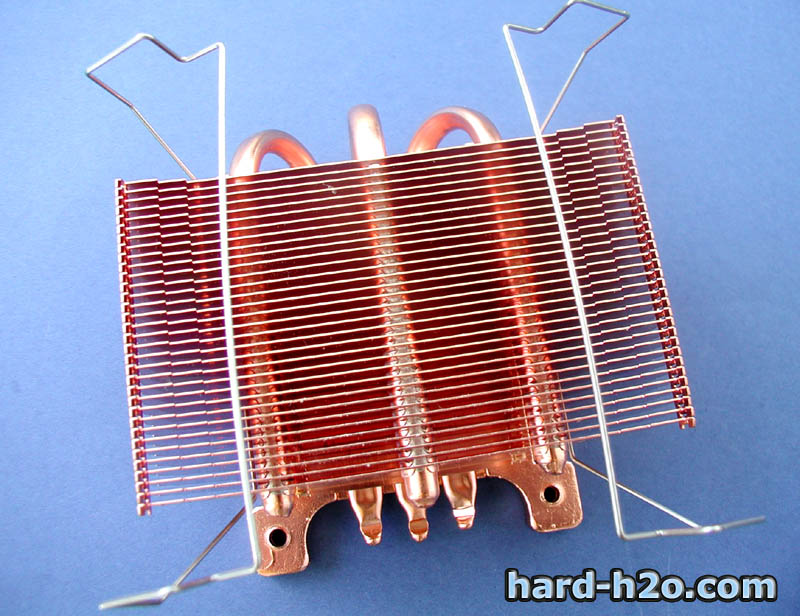

En los 2 lados del disipador introducimos los extremos del clip dejando que la barra quede en el centro.

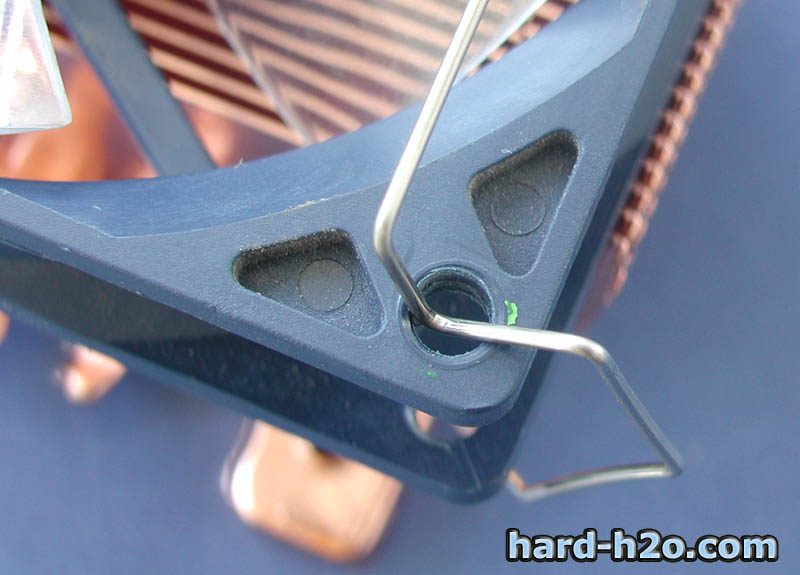

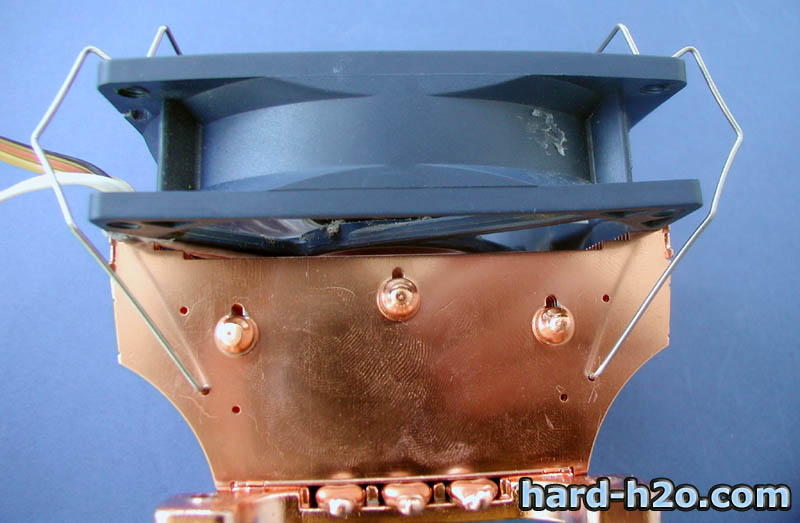

Ahora ponemos el ventilador en el disipador y colocamos los ángulos del clip en los boquetes de ventilador tal y como vemos en la foto.

De perfil se ve algo más claro.

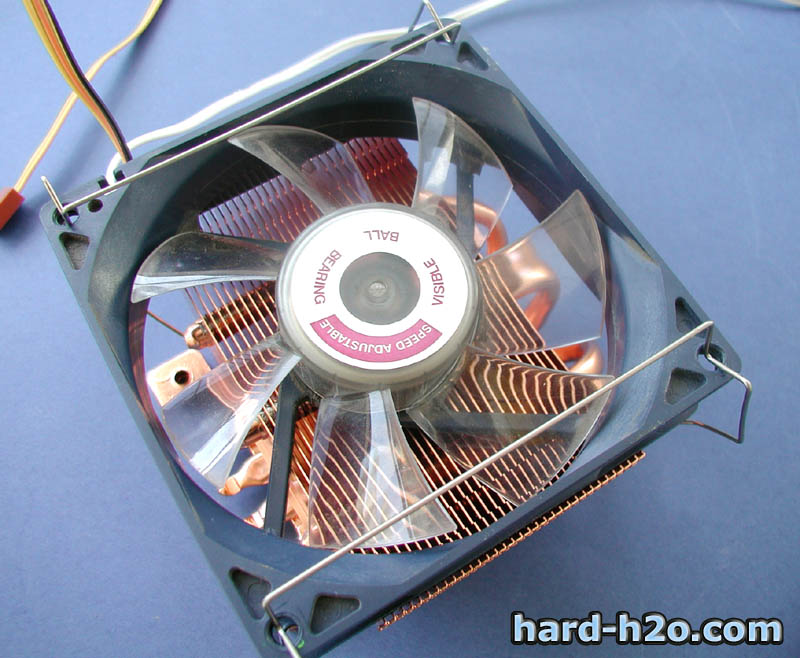

El ventilador de 92mm es el mayor que podemos usar, ya que ocupa toda la superficie del disipador.

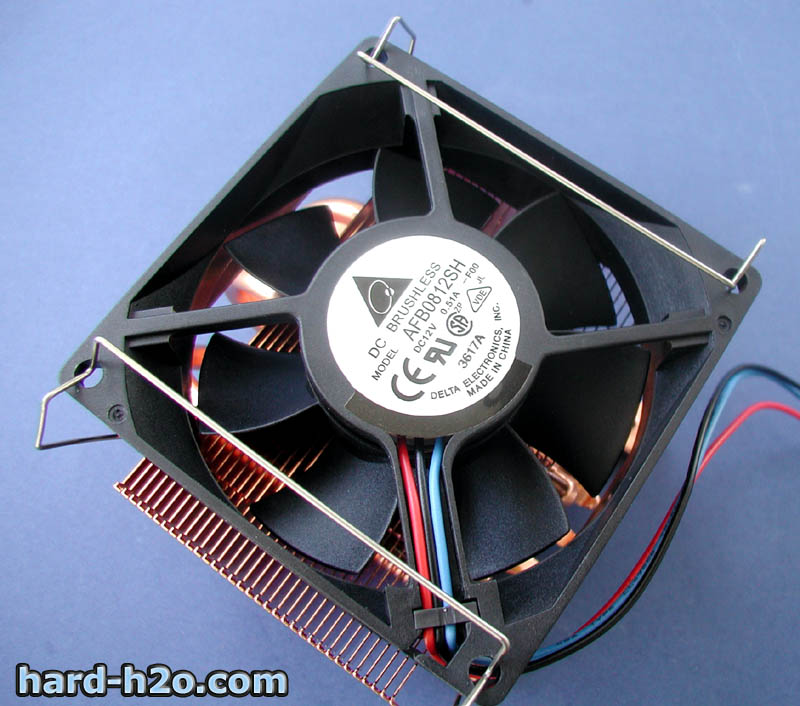

Para el ventilador de 80mm usaremos los clips pequeños. Como vemos, deja un espacio en los laterales sin cubrir. Recomendamos sin duda el uso de ventiladores de 92mm por su caudal y su ruido.
