OCZ PC4000 Dual Channel Gold Edition
| Análisis: | Rastlein |
| Fotos y montaje: | Franzol |
| Publicado por: | Franzol |
| Fecha: | 12/08/2004 |
Producto cedido por Coolmod
El overclock en los últimos meses ha experimentado un crecimiento descomunal, pudiéndose ver plataformas de AMD entorno a 250-260 de FSB y en algunos casos extremos incluso mas. Los sistemas basados en Intel P4 no se han quedado atrás, y partiendo de una frecuencia de bus superior (200mhz) han logrado cifras igualmente elevadas, con picos de mas de 300fsb.
Para aprovechar al máximo el ancho de banda que nos ofrece estas frecuencias de bus tan elevadas, lo ideal es contar con la memoria de forma sincrónica, es decir, a la misma velocidad del bus. Cuando hablamos de fsb200 síncrono con la memoria, estamos necesitando como mínimo memoria DDR400. Evidentemente para alcanzar las frecuencias antes mencionadas de la mejor forma con la memoria, necesitamos productos como el que vamos a analizar, módulos de memoria de DDR500 (PC4000).
Conceptos básicos a saber:
FSB: o Front Side Bus, a grandes rasgos, es la velocidad a la que se comunican los elementos importantes de la placa (CPU, RAM y Puente norte (northbrigde). Dependiendo de la arquitectura y el modelo, esta velocidad varia con frecuencias como 100 / 133 / 166 / 200 mhz. El ancho de banda se dobla utilizando la tecnología DDR (Double Data Rate) lo que consigue frecuencias síncronas con la memoria Ram (p.ej: 2x133 mhz = DDR266). El rendimiento global del equipo depende en gran medida de este valor, ya que a mayor velocidad de interconexión de los elementos "principales" del pc, mayor rendimiento obtendremos. De cara al OC, cabe decir únicamente que es importantísimo elevar esta cifra para que notemos de verdad el incremento y de ahí la importancia de usar memorias a frecuencias síncronas.
Latencias: Una memoria Ram esta dividida internamente en celdas, como si fuera un enorme panal de abejas. Estas están todas numeradas y ordenadas en columnas y filas. Los valores CAS, RAS-to-CAS, RAS y Tras, hacen referencia a una serie de retardos o "delays" para encontrar la celda en la que se encuentra la información que deseamos.
Un valor mas bajo equivale a un menor número de retardos y por tanto, una velocidad de ejecución mayor, por lo que hemos de buscar que estos indicadores ronden los números ideales, 2-2-2-5. El valor en el que se nota mucho mas esta influencia es en el primero, el CAS Latency.
Estos valores pueden mejorarse bien forzando la memoria, aplicando algo mas de voltaje (con cuidado) o bien adquiriendo módulos de memoria de marcas conocidas (GEIL, OCZ, CORSAIR), que nos aseguran unas latencias determinadas.
Ancho de banda: Se refiere a la velocidad máxima a la que puede comunicarse el CPU con la memoria RAM, expresado en MB/S o GB/S. Para mejorar esto, hay que colocar la memoria en modo síncrono ( al mismo FSB de la placa) y aumentar el FSB. Otras formas de aumentarlo vienen del lado de mejorar la velocidad de la memoria (reduciendo latencias) o con implementaciones del chipset (vease QuadPumped o PAT, ambas de Intel). A mayor ancho de banda, mayor rendimiento en prácticamente todas las aplicaciones.
Especificaciones de la memoria
| Velocidad / Latencias | DDR500 / CL 2.5-4-4-7 |
| Tipo de memoria | Unbuffered, no registrada, DDR |
| Tipo de empaquetado | 184 Pin DIMM |
| Voltaje nominal | 2.8v |
| Garantía | De por vida por el fabricante |
| Disponible en módulos | 2x256 / 2x512, optimizadas Dual Channel |
| Otras características del fabricante | - EVP® (hasta 3.0v con garantía), Optimizado para i865/i875, ULN Technology: (U)ltra (L)ow (N)oise shielded PCB (diseño protegido de ruidos externos) |
Presentación y vista en detalle:
| | |

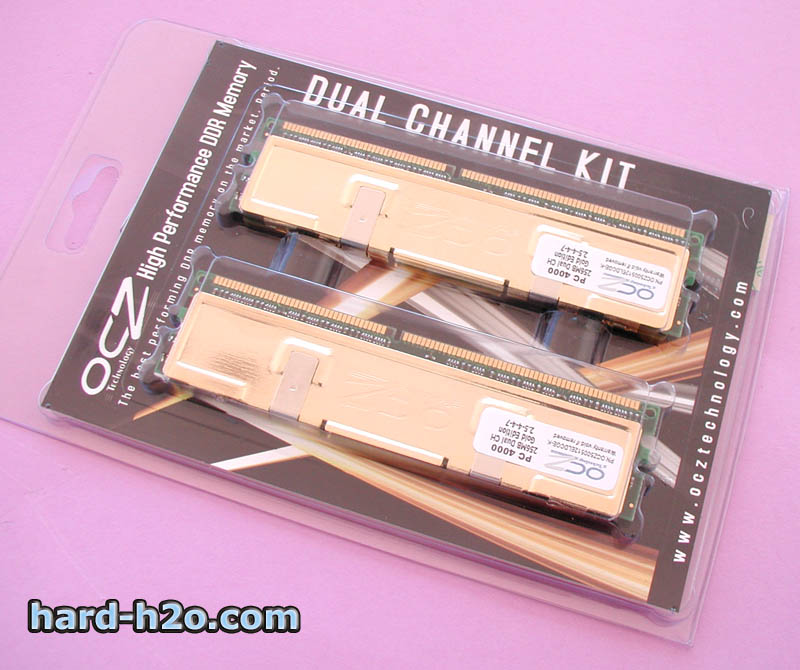

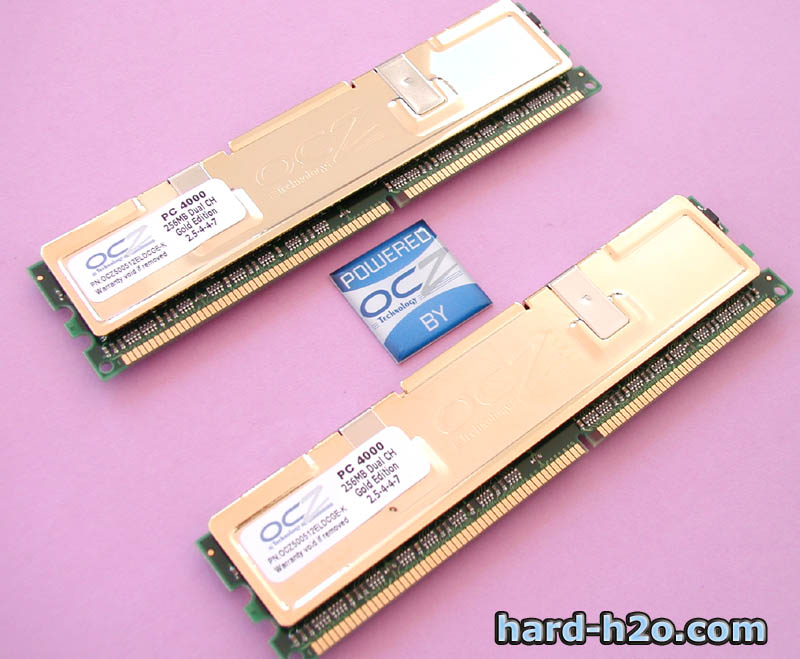

| Este es el blister donde vienen los módulos, como vemos es sencillo, esperábamos algo mas llamativo o que lo protegiese mas. | Incluye además de los módulos, una pegatina que se coloca en el frontal de la caja para "fardar" de memorias. |
| | |

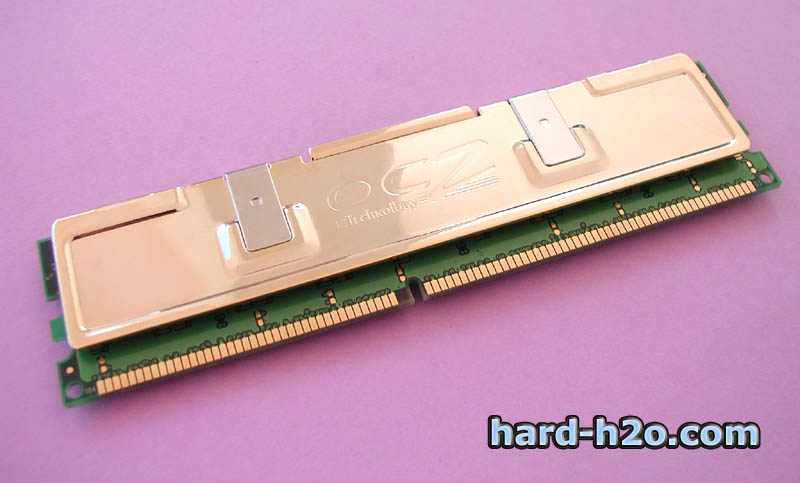

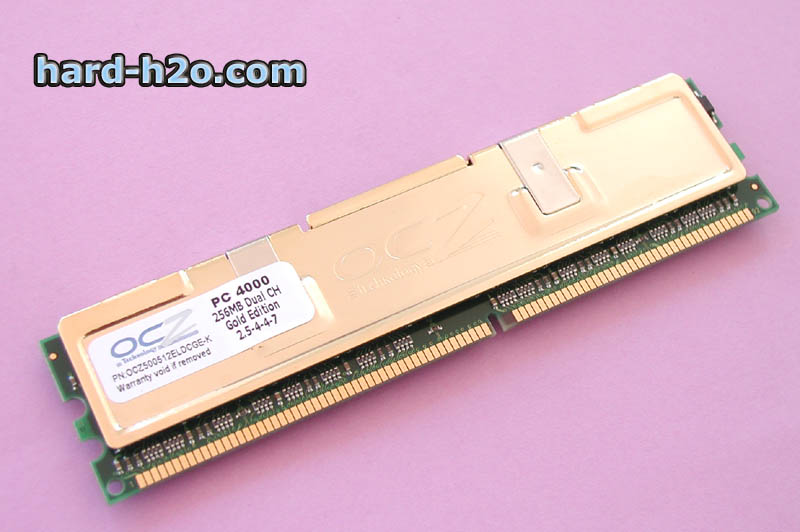

| Se trata de dos módulos de memoria DIMM-DDR de 184 contactos, 256mb cada uno y un voltaje de serie de 2.8v | El disipador esta hecho de cobre y tiene un acabado dorado impecable, lo que da un toque de calidad. (y aumenta el precio) |
| | |

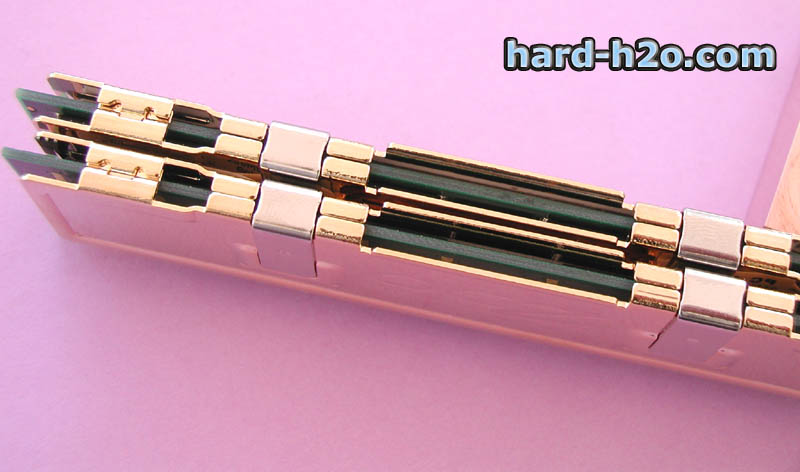

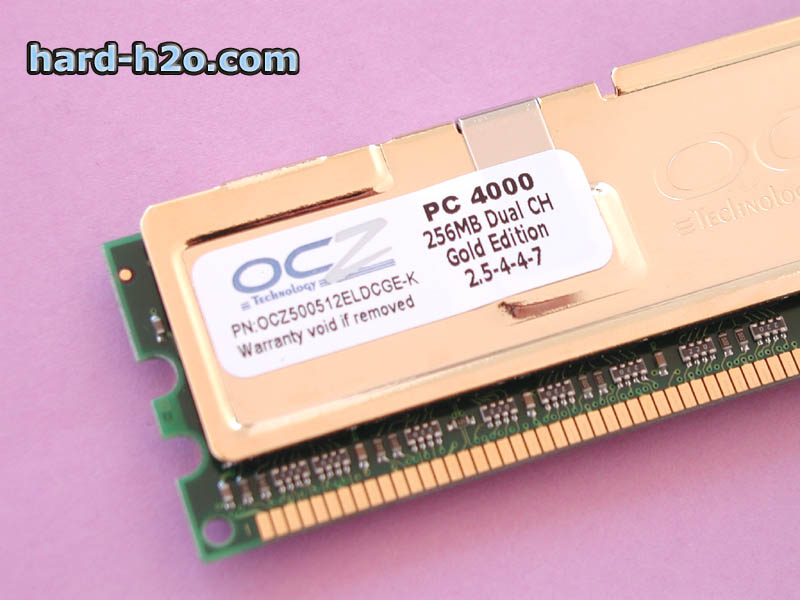

| En la pegatina vienen las especificaciones, pc4000 con unas latencias de 2.5-4-4-7 a ddr500 | Vemos como los disipadores son los comunes que podemos encontrar en el mercado, que sujetan al modulo por ambas caras. |
| | |

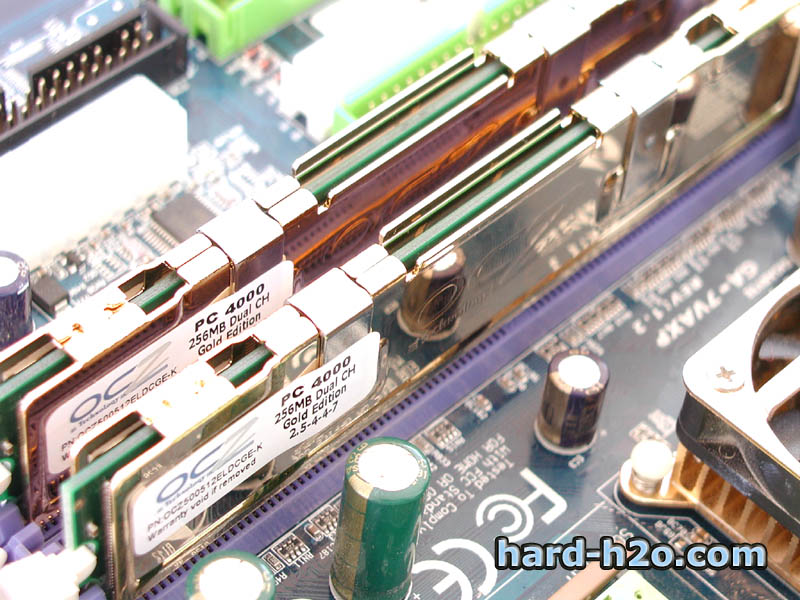

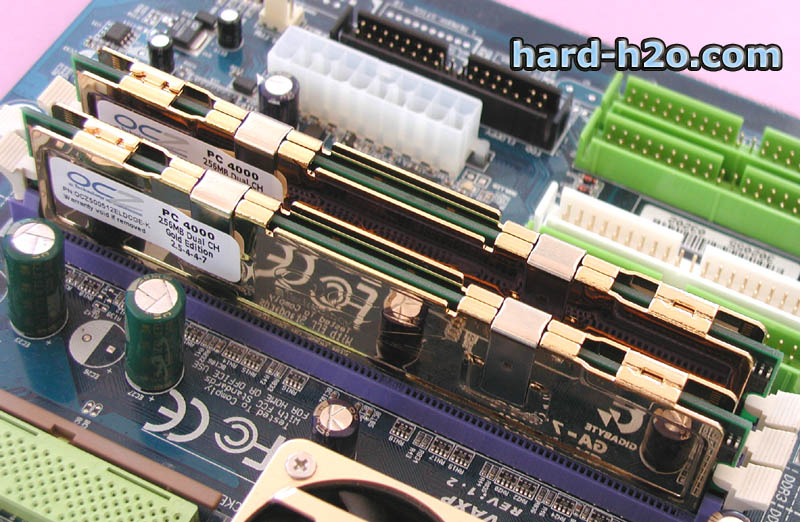

| Colocamos las memorias en la placa, a pesar del disipador no tocan entre ellas si quisiéramos ponerlas en bancos juntos. | El brillo del disipador dorado es precioso en conjunto de una placa tan colorida como la que tenemos. |
Equipo de pruebas:
| Componente | Modelo |
| Placa Base | Asus P4P800 Deluxe (i865PE) |
| Procesador | Intel Pentium4 2.8c (HT 800) - Ver precio en AreaPC |
| Memoria | 2x256 OCZ PC4000 Gold |
| Tarjeta gráfica | Radeon 9200 128mb - Ver precio en AreaPC |
| Disco Duro | Maxtor 80Gb 7200rpm SATA - Ver precio en AreaPC |
| Fuente de alimentación | Vantec Stealth 420W - |
| Refrigeración | Liquida |
| |

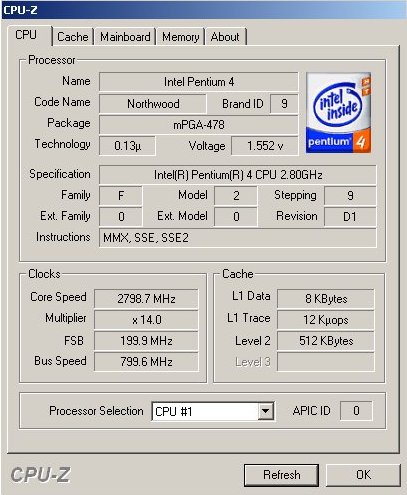

| Comenzamos mostrando unas capturas del programa CPU-Z para ver el equipo q llevamos. |
| |
| En una de sus pestañas vemos la información de la memoria, velocidad, latencias y alguna cosilla mas |
| |

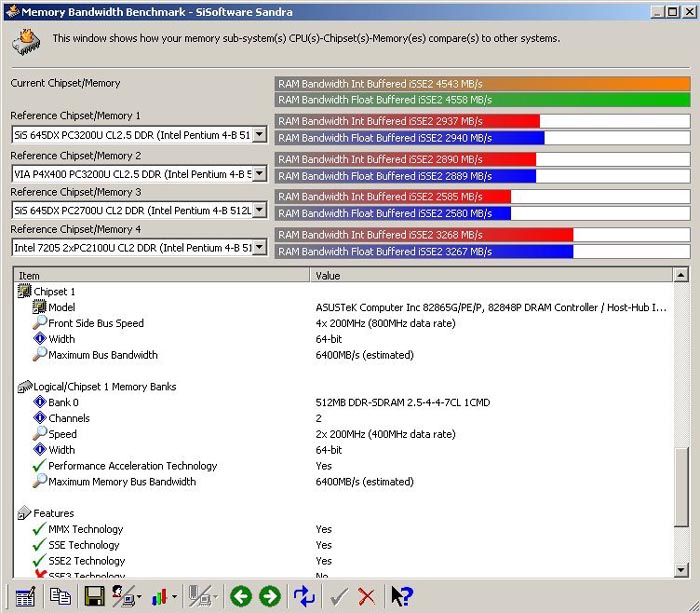

| Usando el SiSoft Sandra calculamos el ancho de banda obtenido a velocidad nominal. (FSB 200 y 2.5-4-4-7) |
| |

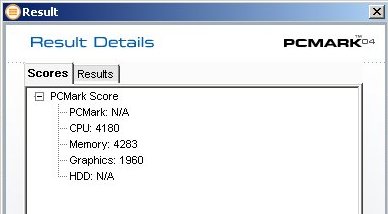

| Utilizamos un programa de benchmark sintético como es el PCMARK, y observamos la puntuación obtenida |
Overclocking
En este punto tuvimos un par de inconvenientes que nos limitaron un poco el forzar las memorias, por un lado nuestra placa solo nos daba 2.85v para la ram y nuestro procesador, un P4 2.8HT no pasaba de 250 FSB de forma estable, aun así pudimos probar las memorias a su velocidad nominal, el resto ya lo podéis imaginar.
| |

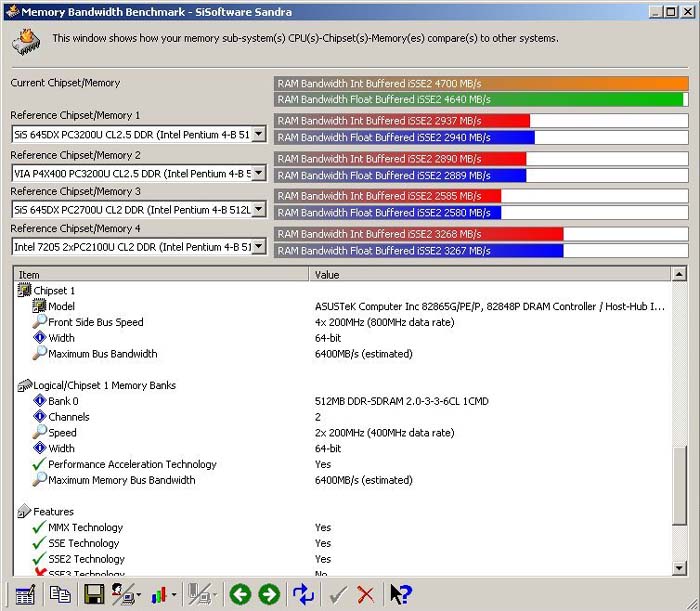

| Colocamos Vdimm en 2.85v y bajamos latencias manteniendo FSB200, lo máximo estable que conseguimos fue 2.3.3.6. Otras opciones en la bios fueron: PAT disabled, Memory Perfomance Standard. |
| |

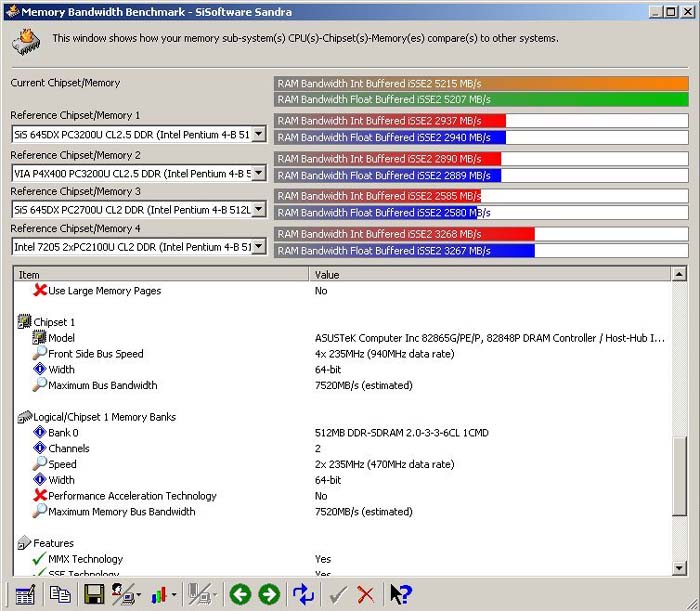

| Buscamos cual era el máximo FSB alcanzado con estas latencias, y conseguimos sin problemas FSB230 |
| |
| El tope a estas latencias lo encontramos a 235, quizás con una placa que nos diera 3.0v pudiéramos haber llegado mas lejos. |
| |

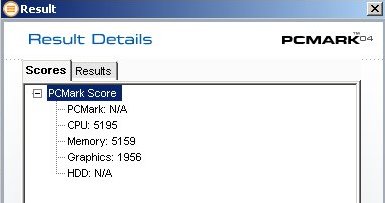

| Quisimos pasar un pcmark para comprobar el aumento de puntuación respecto a FSB200. Recordamos que este programa realiza simulaciones de programas habituales (ofimática, multimedia, etc.) |
| |

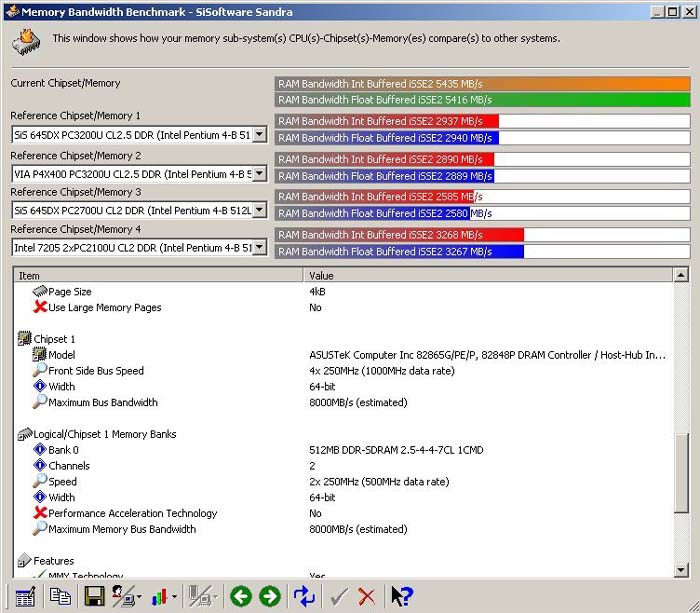

| Decidimos entonces probar las memorias a su velocidad nominal, de forma síncrona FSB 250 y 2.5-4-4-7, este es su ancho de banda. |
Conclusión:
| Nos gusta | Puede mejorar |
| Latencias a esta velocidad (DDR500) | Nada |
| Disipadores de puro cobre. Mejora la refrigeración y la estética. | |
| Garantía del fabricante de hasta 3.0V |
A pesar de habernos quedado con la intriga de conocer el tope de mhz de estas memorias, dada la imposibilidad de alcanzarla con nuestro equipo de pruebas, la conclusión que obtenemos ha sido favorable, tanto por acabado fisico, como con el rendimiento obtenido dentro de las especificaciones del fabricante (rendimiento a ddr500).
Sin duda es el complemento ideal para las plataformas Intel HT800 y Amd Mobile que deseen exprimir hasta el último MHZ de su procesador, consiguiendo un ancho de banda fabuloso ( 5.5 Gb/s en Intel ). No hay que olvidar que para obtener esto hace falta una placa que maneje fsb´s altos 240 - 270, un procesador que lo soporte y un buen sistema de refrigeración.
Producto cedido por Coolmod
| - Autor: | Franzol - Rastlein |
| - Publicado por: | Franzol |
| - Fecha: | 09/11/2003 |
Producto cedido por Vantec
Hemos visto continuamente como la velocidad de los componentes aumenta con una velocidad increíble, pero sin duda alguna también ha aumentado el numero de dispositivos que tenemos en el PC. De la concepción clásica de "disco duro, cdrom y placa" pasamos a complejos sistemas con dvd/cdrw/cd y sistemas RAID con varios discos duros. Sin irnos a un caso extremo, el que mas o el que menos tiene 2 discos duros y 2 unidades de cd. Además las plataformas ultimas como Amd XP e Intel P4 con esas frecuencias tan elevadas necesitan una alimentación que sea estable y elevada. La fuente de alimentación es la encargada de ello, y la que vamos a analizar hoy con 420W nos tendrá asegurada una buena estabilidad..
Estas sus características:
| - Formato | ATX |
| - Potencia | 420w |
| - Ventilación | 3 ventiladores de doble sistema de rodamiento |
| - Potencia | 420 Vatios (PFC Activo) |
| - Velocidad ventiladores | 1000 ~ 2500 rpm (termorregulado o con selector) |
| - Conexiones | SATA, ATX24, ATX20, 4Pin Molex, 12vAUX |
| - Color / Material | Negro / aluminio |
| - Sonoridad | 19 - 30db |
- Vista en detalle
 |  |
| Comenzamos por la caja que contiene la fuente, nos resulta peculiar un embalaje tan bueno para algo tan común. | El conjunto incluye aparte de la fuente un convertidor del conector ATX24, 2 adaptadores para SATA, el típico cable, una serie de bridas para sujetar cables, tornillos y el manual.. |
 |  |
| Vemos como viene perfectamente protegida en un envoltorio de burbujas de aire. | Esta es la parte de abajo, donde incluye un ventilador de 80mm que extrae aire caliente de la caja.. |
 |  |
| La parte de arriba es lisa, sin nada a destacar. Comentar que el chasis entero esta hecho de aluminio, lo que mejora la refrigeración y reduce el peso. | Otro aspecto a destacar es que mide 1cm de largo mas que las fuentes normales, luego debes comprobar que tu caja no sea a la medida justa. |
 |  |
| Si nos fijamos, el desplazamiento de este extractor hace que coincida con la zona donde esta el disipador del micro. | Normalmente las fuentes no traen mas que un ventilador, y la zona de abajo con rejilla para que aspire aire caliente del micro. Con un ventilador (o 3) se mejora mucho esta ventilación.. |
 |  |
| En la parte de atrás venos la salida del ventilador, una toma de corriente, la entrada típica, el interruptor y un selector. | En la parte de delante de la fuente encontramos el tercer ventilador, todos en conjunción para mejorar la ventilación de la caja.. |
 |  |
| En un costado hallamos una pegatina con las especificaciones de la fuente, así como la carga en cada línea. | Las rejillas plateadas con el chasis negro le da un toque especial, no solo es un buen rendimiento, sino que es atractivo. |
 |  |
| Con este selector rojo cambiamos la velocidad de los ventiladores, tiene 3 posturas (auto/low/max). | Hay que destacar la salida de corriente de clavija americana, si queremos conectar algo debemos usar un adaptador como este.. |
 |
Este "mazacote" de cables nos asegurará alimentación en cualquier punto de la caja y a todos los componentes. |
 |  |
| La fuente incluye 10 conectores molex de 4 pines grandes y 2 de disquetera... | ..aparte del auxiliar y el +12V que usan todas las placas de p4... |
 |  |
| ..y el conector ATX, en este caso es mas grande de lo normal, esto es para usarlo si quieres en un servidor, que usa este conector. | Si no quieres usar ese, y lo vas a poner en una placa corriente, usamos este adaptador.. |
- Montaje:
 |  |
| La instalación no tiene ningún misterio, desmontamos la anterior y atornillamos esta, encaja perfectamente. | Enchufamos el conector ATX a la placa. |
 |  |
| Y luego los conectores molex normales a cada dispositivo. | Finalmente alimentamos la fuente con el cable de 220v y al enchufe de casa. |
 |  |
| Así es como queda una vez instalada, el color negro queda genial dentro de la caja. | Otra vista de la fuente ya montada. |
 |  |
| La pegatina queda en el lado visible por si queremos consultar las características. | El acabado de la pintura negra es muy bueno, y no desentona con el resto de la caja, aunque sea de otro color. |
 |  |
| Incluso hace juego con la caja aun siendo la parte de atrás de otro color. | Una vez en funcionamiento seleccionamos una velocidad de los ventiladores, la diferencia acústica es notable. |
 |  |
| Un detalle que nos ha gustado mucho es que la salida de 220v trasera esta conmutada con la fuente, de modo que solo hay corriente al encenderse todo el pc. | Sin duda resulta ideal para conectar la bomba de agua, con lo que nos ahorramos relés y otros inventos. |
 |  |
| Probando las tensiones mientras el pc esta encendido observamos que los voltajes están muy cercanos a la exactitud. | La diferencia de situación en carga de fuente a vacía no resultaba apreciable, se comporta excelentemente. |
- Conclusión:
| Nos gusta: | Puede mejorar: |
| - Gran acabado y diseño | - El adaptador ATX24 es engorroso |
| - Buenos voltajes en cualquier situación (PFC Activo) | - Longitud de cables en cajas pequeñas |
| - Cantidad y diversidad de conectores | - Podrían venir enfundados todos los conectores |
| - Longitud de los cables para cajas grandes | |
| - Los 3 ventiladores aseguran buena ventilación | |
| - Conector trasero de 220v conmutado |
Una excelente opción si queremos cambiar nuestra standard-atx-300W que suelen llevar las cajas, de dudosa calidad. Con una fuente de gama alta como esta aseguramos la estabilidad en el sistema sobre todo al hacer overclock. La cantidad de conectores nos permite alimentar multitud de dispositivos y los ventiladores ayudan a la correcta refrigeración de la fuente y de la caja. La sonoridad varía entre 10db y 30db, un ruido aceptable.
