Radiador Airplex Evo 240
· Análisis: | Virthual | · Fotos y montaje: | Franzol |
· Publicado por: | Franzol | · Fecha: | 17/11/2004 |
Producto cedido por Coolmod
Analizaremos en esta ocasión uno de los elementos de mayor importancia para una refrigeración líquida ya que es el causante del intercambio del calor absorbido por el agua en el bloque, y el aire. En esta marca disponemos de 3 tipos de radiadores, todos con la misma tecnología pero en su versión simple, doble y triple. El radiador Airplex doble, capaz de albergar dos ventiladores de 12cm es un radiador de varias pasadas. Por el tamaño que tiene suele ir en la parte superior de la caja, de esta forma también evitamos que el recorrido del agua en tos tubos tenga diferencias de nivel y origine más perdidas en el sistema. En un radiador, las características mas importantes a tener en cuenta son, la forma en que se canaliza el agua, las pasadas que esta realiza, la disposición de las aletas, el material, y los racores de entrada y salida.
Especificaciones del producto:
| Peso. | 950g |
| Dimensiones | 285x130x51 mm |
| Color | Negro |
| Racores | Para rosca de Gas 1/4" |
Presentación y vista en detalle:
 |  |

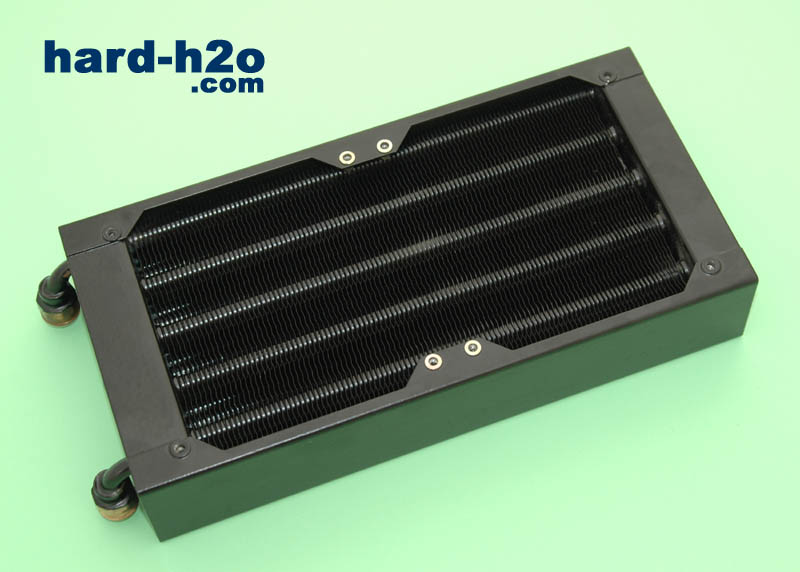

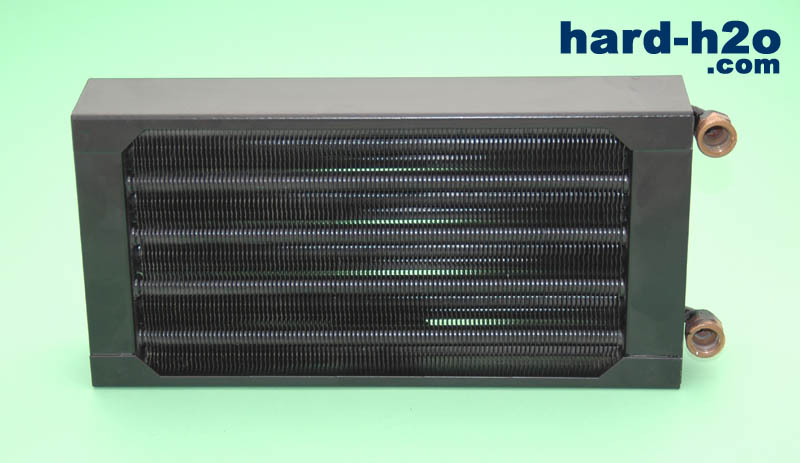

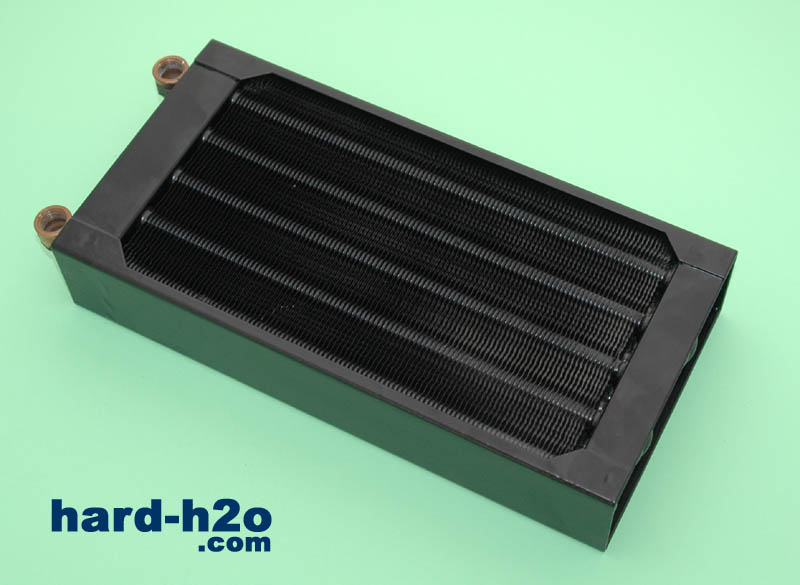

| El radiador se nos presenta en una caja del tamaño justo para el radiador por lo que no se moverá en el transporte. | En esta vista superior vemos como evidentemente se trata de un radiador de varias pasadas. |
 |  |

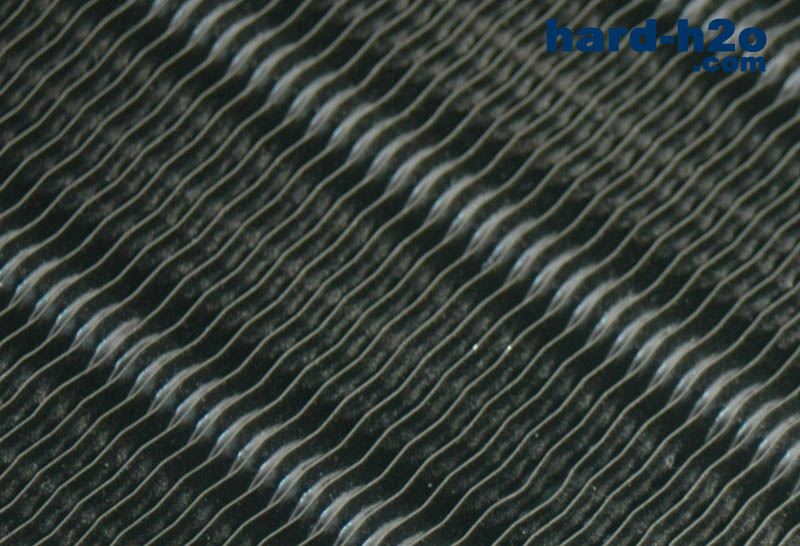

| Vemos en detalle las aletas laminares y bastante agrupadas. De esta forma se consigue una buena superficie de contacto para el aire. | Vemos como por la parte preparada para albergar los ventiladores la forma es la correcta para no dejar ningún hueco entre el radiador y el ventilador. |
 |  |

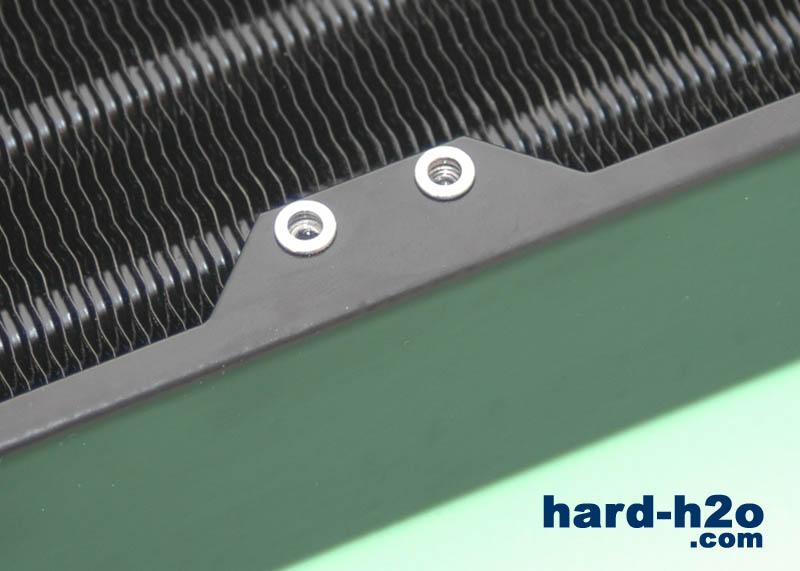

| Vemos en detalle las roscas para los tornillos. A diferencia de otros radiadores, estos agujeros no son pasantes, tienen un límite que nos evita que al apretar en exceso el tornillo dañemos el radiador. | Se observa que apenas se ve el fondo debido a la densidad de las laminas. Los racores vienen curvados para facilitar el montaje en el techo o lateral de una torre. |
 |  |

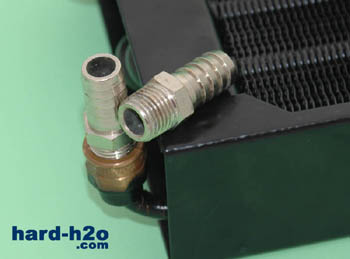

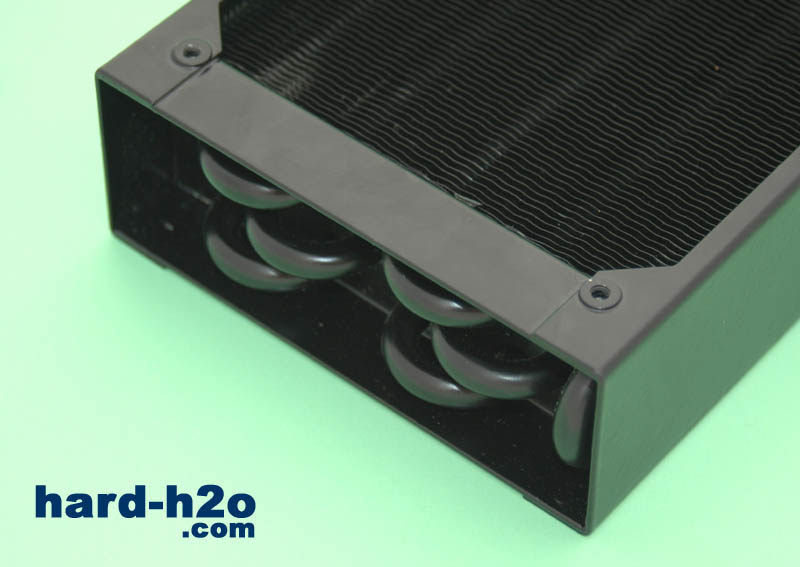

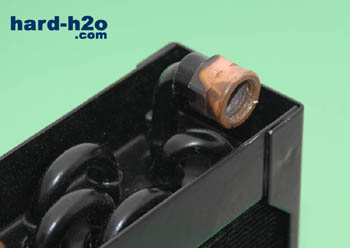

| El acabado del racor sin pintar es una nota negativa. También lo es el diámetro del tubo ya que al apretar el racor podemos llegar incluso a doblarlo | Un total de 14 pasadas permiten al agua traspasar el calor a las aletas. A la vez que hace de este radiador más restrictivo. |
 |  |

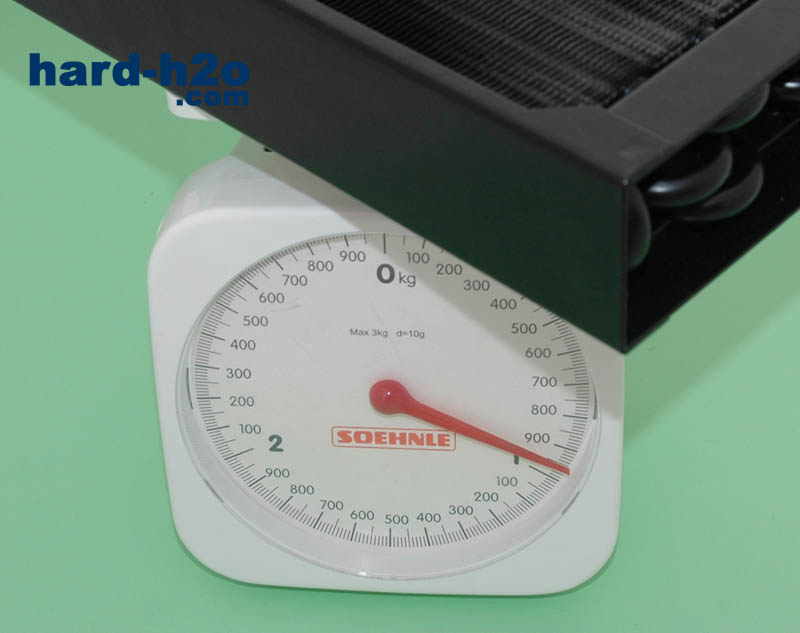

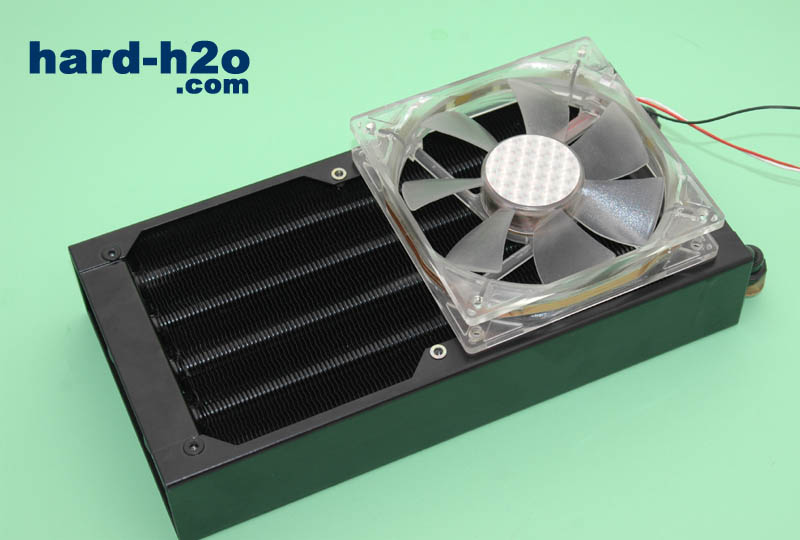

| Un peso de casi 1Kg no supone mucho para un radiador doble. | Vemos como los ventiladores ajustan perfectamente a los huecos. El propio carenado del radiador deja un espacio de unos milímetros entre las aletas y el ventilador. |
 |  |

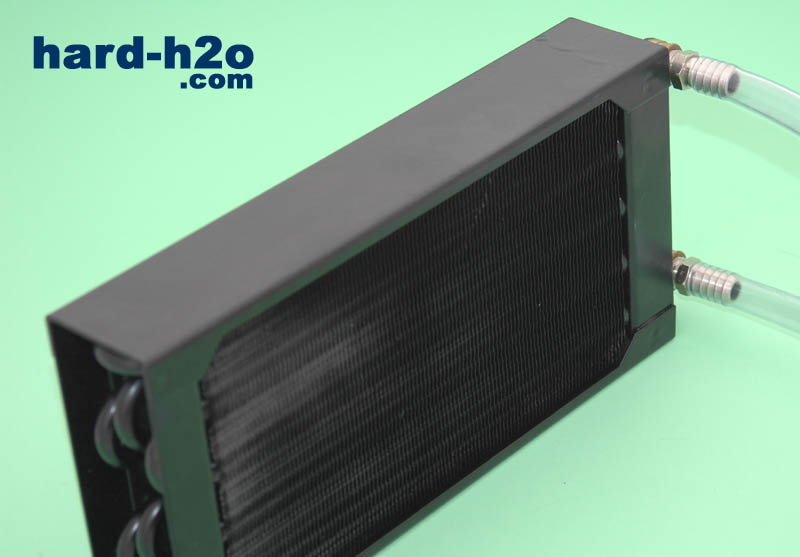

| Al poner los racores es aconsejable poner teflón para evitar fugas, y sujetar la rosca para no doblar el tubo. | Una vez montado el resultado final es el que se puede ver en la imagen. |
Equipo de pruebas:
| Componente | Modelo |
| Placa Base | Abit AN7 (nforce2 Ultra400) |
| Procesador | AMD Barton 2500+ |
| Memoria | 2x256 Kingston PC3700 HyperX |
| Bloque | TDX copper plate. |
| Bomba | Hydoor L20 |
| Tubo | 10mm interior |
| Ventiladores | Enermax 12cm |
Test de temperatura:
El sistema fue probado en condiciones controladas de temperatura. Sin embargo siempre existen variaciones de temperatura que falsean los resultados y más cuando se trata de verificar el rendimiento de un radiador. Se hicieron un total de 3 pruebas y se representan la media de ellas. Estos test requieren un tiempo considerable ya que lo que importa es la temperatura del agua, y hay que dejar un tiempo para que el sistema se recupere de las distintas pruebas. En idle se deja el PC encendido sin realizar tareas durante al menos una hora. Y en full se realiza el CPUBurn con máxima prioridad durante una hora también. Hay que comentar, ante todo, la imposibilidad por tomar una temperatura ambiente completamente fiable. Diremos que la temperatura ambiente puede oscilar entorno a los 27 grados.
Procesador/Velocidad
| | | | |
| - AMD Barton (1830 / 68) | 28.8º | 29,0º | 34.7º / 40.0º |
| - AMD Barton (2200 / 81) | 28.8º | 29.6 | 35.7º / 41,0º |
| - AMD Barton (2377 / 114) | 29,0º | 31,0º | 38.4º / 45.9º |
Conclusión:
| Nos gusta | Puede mejorar |
| Acabado general en negro del sistema. | Tubos demasiado finos. |
| Excelente relación calidad/precio | Acabado de la rosca para el racor sin pintar. |
| Tuerca especial para no dañar el radiador. | |
| Buen rendimiento |
Nos centraremos en los resultados de temperatura del agua y el undercore. Vemos que con un OC moderado las temperaturas varían 1ºC lo cual es excelente para los 370Mhz extras de nuestra CPU. Sin embargo al hacer un OC algo mas estricto, donde nos acercamos a duplicar los Vatios de calor disipados la diferencia en nuestra CPU se hace mas patente. Aun así no es mala temperatura para nuestro sistema. La temperatura del agua en full en este ultimo caso se incremente en 1.4ºC en lugar de 0.6ºC dado que el aumento de Vatios es casi el doble que el paso anterior. Por lo que la progresión es buena y el radiador aun no flaquea.
Producto cedido por Coolmod
| Producto / Enlace | Precio (17/11/04) |
| Radiador Airplex Evo 240 | 58.58€ (IVA inc.) |
