Radiador Airplex EVO 1800
· Análisis: | MondoJuan | · Fotos y montaje: | Franzol |
· Publicado por: | Franzol | · Fecha: | 04/11/2004 |
Producto cedido por Coolmod
Cada día esta cobrando más importante la refrigeración liquida en contraposición a la refrigeración convencional, debido esto sobre todo al aumento de calor generado por los procesadores y otras partes de los equipos informáticos. Además de un tiempo a esta parte este hecho también se ha propiciado del llamado fenómeno modding como del overclocking, por el cual los usuarios de los equipos personalizan los equipos, convirtiendo los PCs en una obra única y permitiéndoles al mismo tiempo llevar al máximo de sus posibilidades el equipo con el que contaban, a la vez que consiguen una buena temperatura para sus PCs.
En muchos casos la práctica del overclocking lleva consigo un aumento del ruido generado por el ordenador, ya que al introducir ventiladores para generar una corriente de aire, refrigerar el agua, etc, etc.. aumentamos su ruido. En algunos casos los sistemas de refrigeración liquida reducen el ruido pero debemos sacrificar prestaciones en pos de minimizar el impacto que el ruido causa en nuestras vidas. Por ello el fabricante Aqua-Computer, conocido por sus productos relacionados con la refrigeración liquida, ha presentado el producto que hoy traemos, un radiador de un tamaño que incluso sin ningún tipo de refrigeración activa consigue unos resultados solo al alcance de sistemas mucho más ruidosos.
Especificaciones del producto:
| Dimensiones | 610 x 405 x 75 mm |
| Material | Tubos de cobre, carenado de acero galvanizado |
| Pasadas | 70 |
| Longitud interior | 21m |
| Diámetro tubo | 8mm |
| Ventiladores | 15 ventiladores 12x12mm |
| Racores | No incluye (rosca de gas 1/4) |
Presentación y vista en detalle:
 |  |

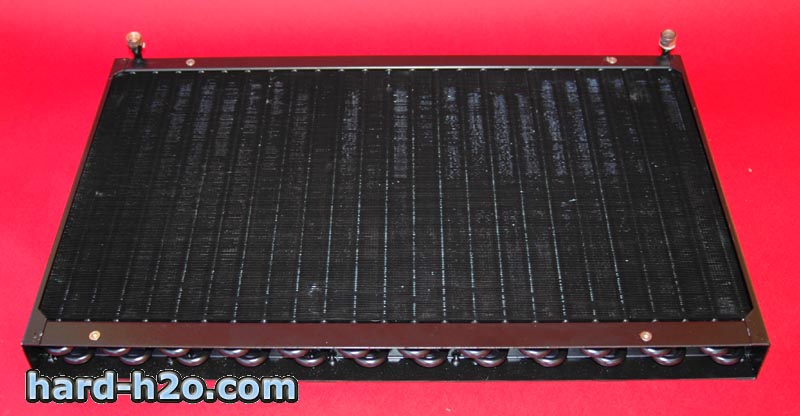

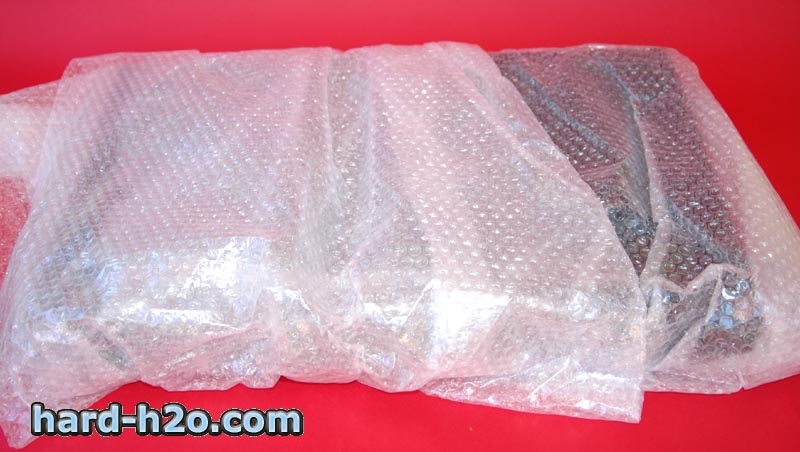

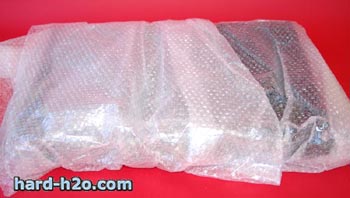

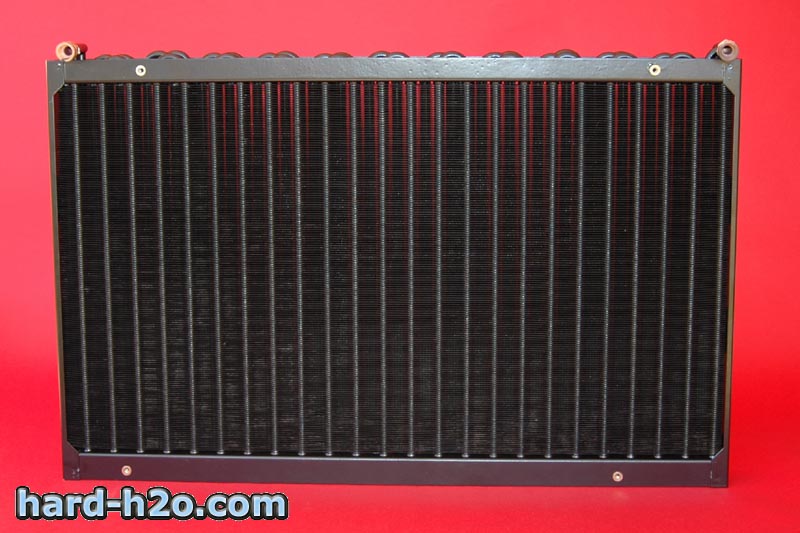

| El radiador viene convenientemente envuelto en plástico protector para que no sufra daños en el transporte. | Aquí podemos apreciarlo en todo su esplendor, tiene 4 soportes de tornillos por si queremos fijarlo a algún sitio. |
 |  |

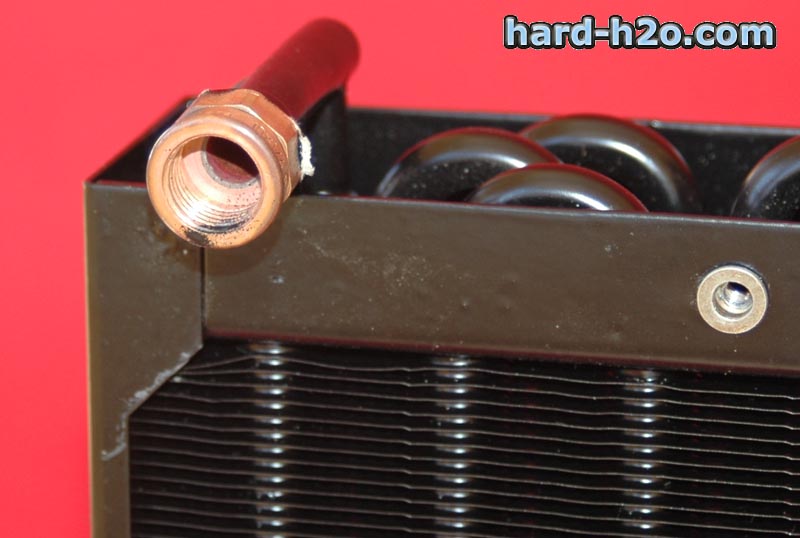

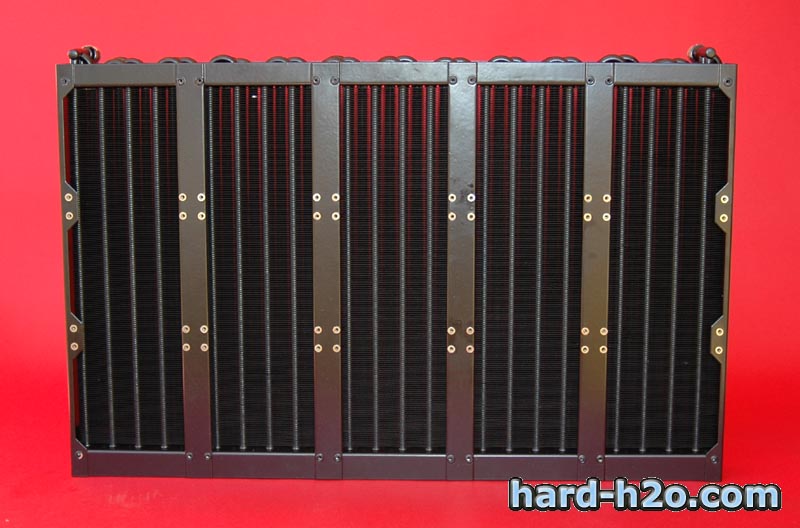

| En los extremos de la parte superior se encuentran las salidas de los tubos, podemos ver que los tubos interiores están fabricados en cobre, lo que mejora la transmisión de calor | La parte trasera se caracteriza por contener los soportes de los 15 ventiladores de 12cm, esa cantidad de ventiladores debe ser la peor de las pesadillas ;) |
 |  |

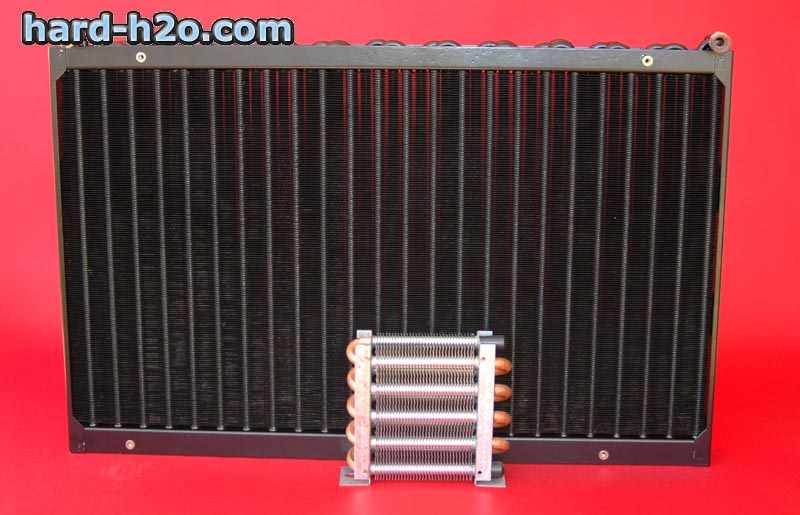

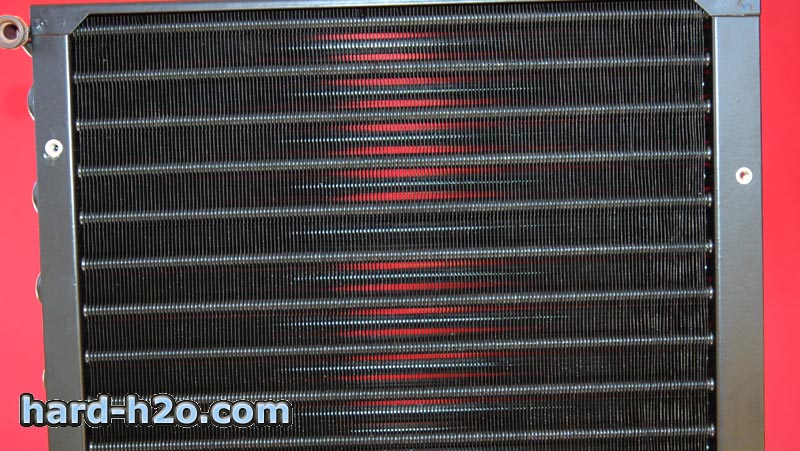

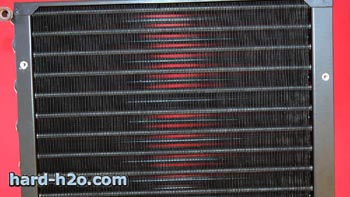

| En comparación con un Pecomark AT-10 es enorme, el problema de este radiador es fijarlo a una torre. | Pese a su inmenso tamaño y a las 70 pasadas que efectúa el tubo en su interior, podemos ver que el aire puede circular por su interior sin ningún problema. |
 |  |

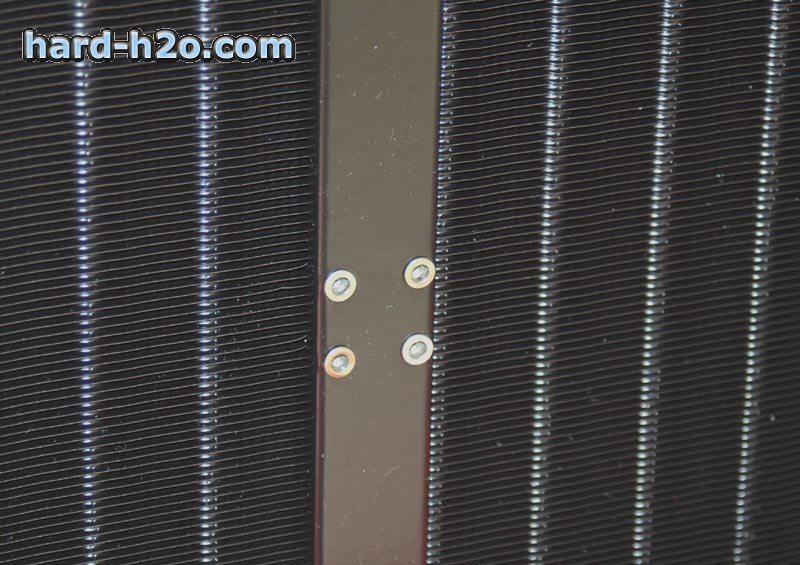

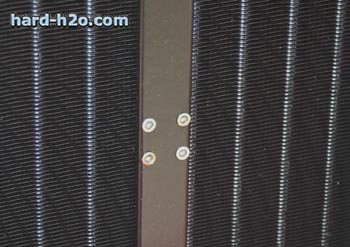

| Los soportes de los ventiladores se encuentran en la parte posterior de forma que podamos fijarlos en la distribución y orden que nos parezca mas correcto. | Los tubos vienen sin racores, hemos de añadírselos nosotros, recomendamos racores rápidos, puesto que mejoraremos el flujo de liquido en los 21m de recorrido interior que tiene el radiados. |
 |  |

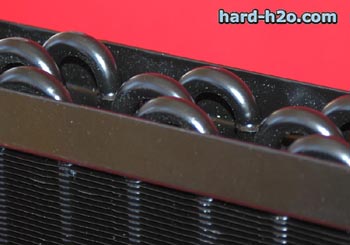

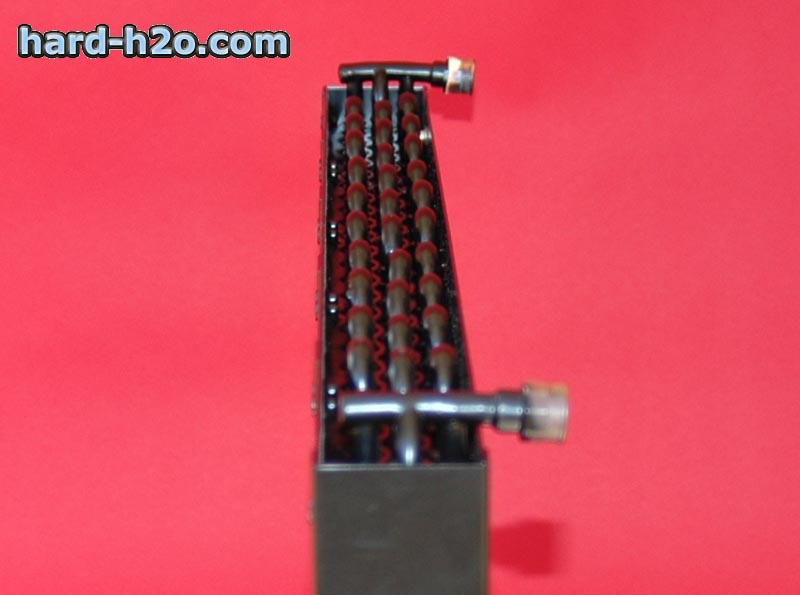

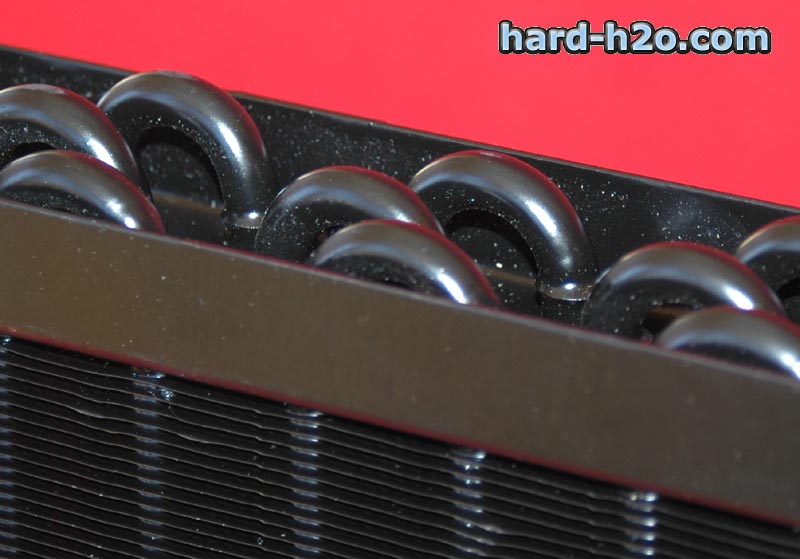

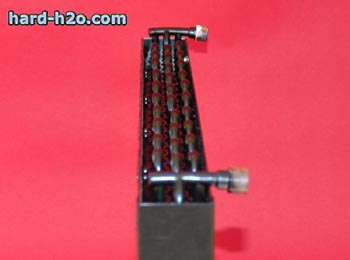

| Las 70 pasadas están distribuidas en tres líneas, colocadas de forma alternativa para mejorar la circulación de calor con el aire que las rodea. | Visto de lado, observar todas las pasadas del tubo es totalmente impresionante al ver el tamaño del radiador. |
 |  |

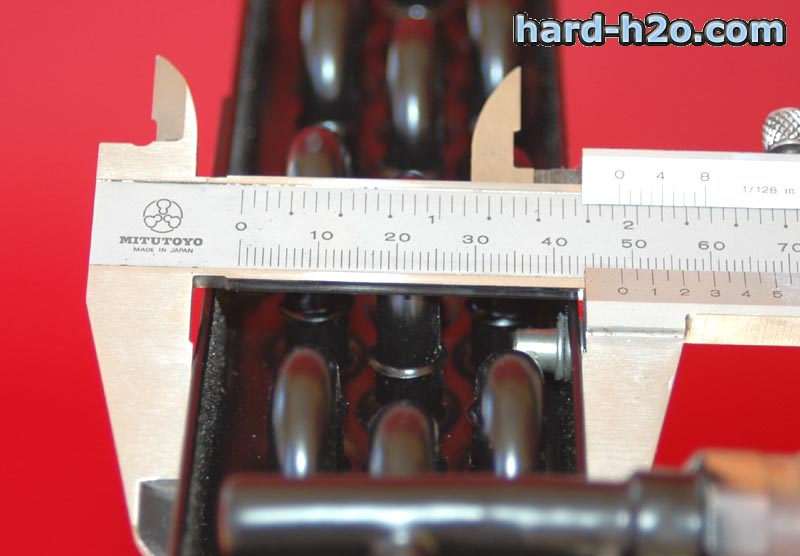

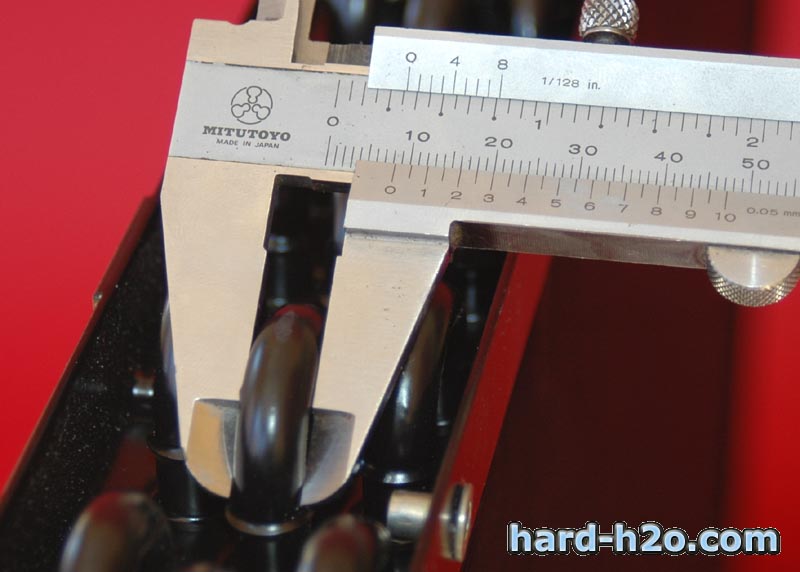

| Vemos que el tamaño del tubo es efectivamente de 8mm, con lo cual es ideal para racores rápidos de tubo de 8mm. | Todo el conjunto tiene un grosor de casi 5cm, lo cual la verdad no es nada exagerado si vemos los datos técnicos de este radiador. |
 |

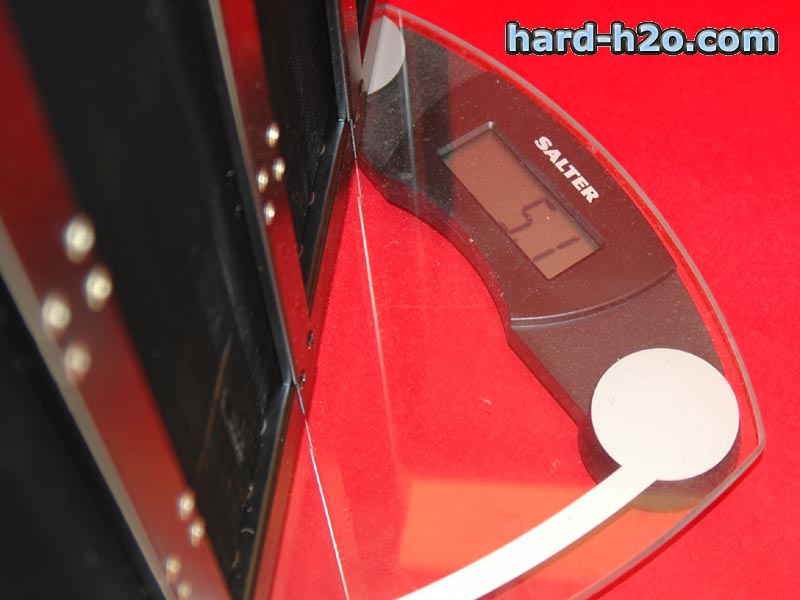

| El radiador en vacío tiene un peso de 5.1Kg, el radiador lleno de agua es mucho más pesado, con lo cual su transporte una vez montado es mucho mas engorroso. |
 |  |

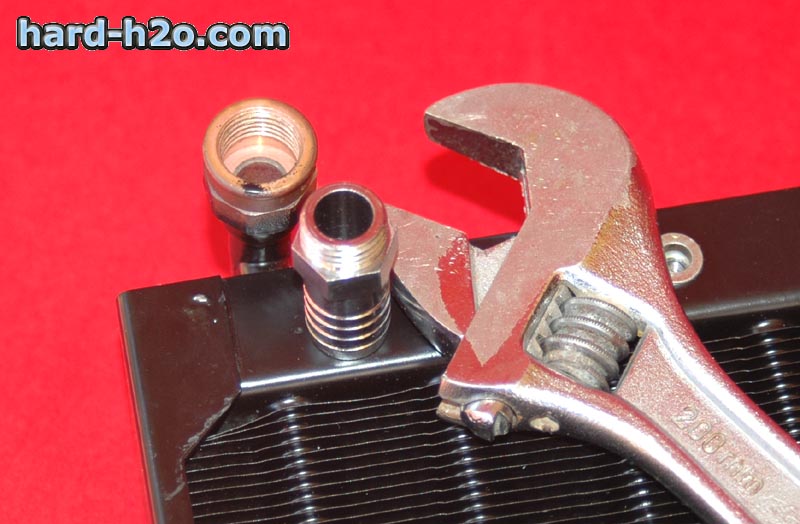

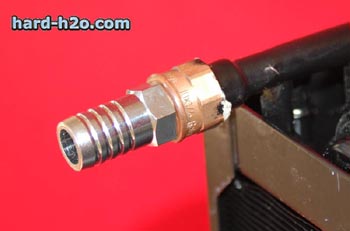

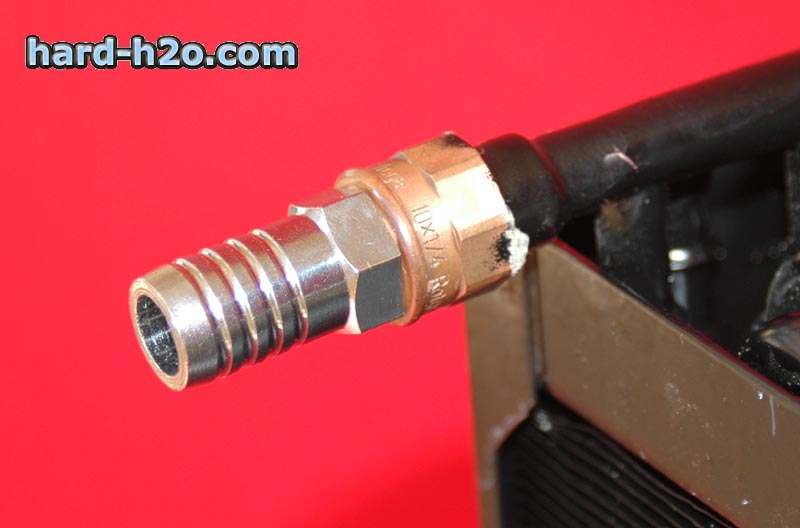

| Para comenzar su montaje colocamos los racores, en este caso de espiga de rosca de 3/8. | Vemos que los racores se ajustan perfectamente al radiador, para evitar cualquier pequeña fuga recomendamos el uso del teflón en la rosca. |
 |  |

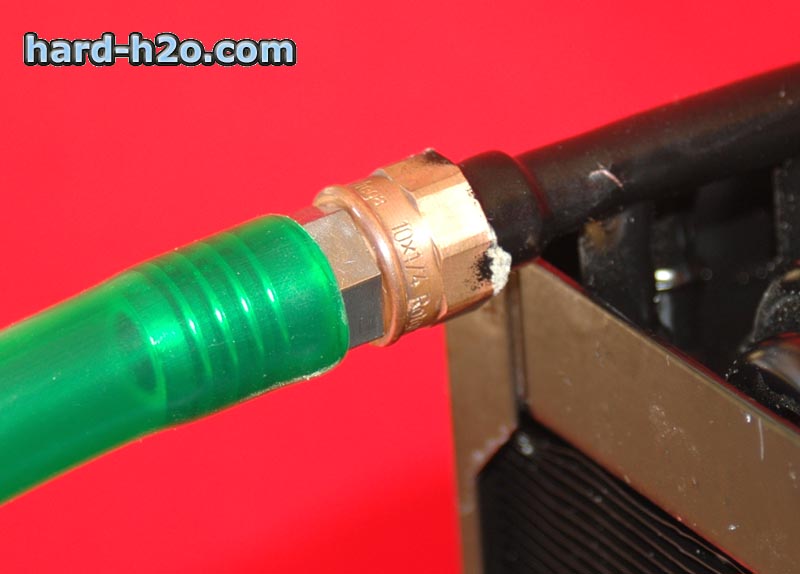

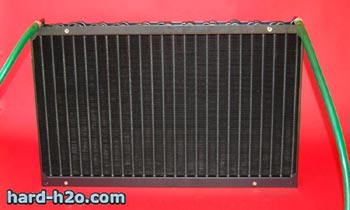

| Introducimos el tubo, lo conectamos a nuestro sistema de refrigeración liquida y lo llenamos de agua. | Aquí veis que el conjunto tiene un aspecto bastante sobrio y elegante. |
 |  |

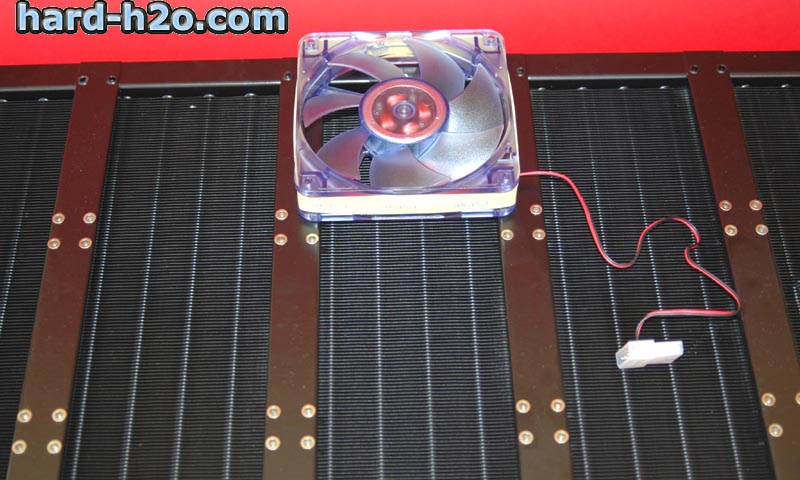

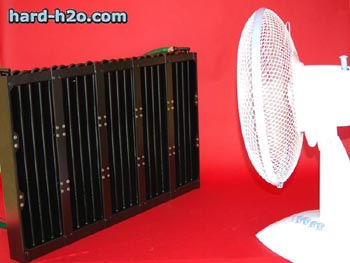

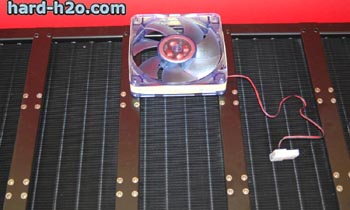

| Para que observéis el tamaño del radiador en comparación de un ventilador de 12cm, hemos montado uno, en este caso uno transparente. | Este radiador puede funcionar sin ningún problema de forma pasiva, y como hemos visto también es posible colocar 15 ventiladores de 12cm. Una opción silenciosa para los calurosos días de verano podría ser usar un ventilador doméstico para enfriar el radiador sin generar apenas ruido. |
Equipo de pruebas:
| Componente | Modelo |
| Placa Base | Asus P4P800 |
| Procesador | Pentium 4 2.8Ghz - Ver en AreaPC |
| Memoria | 256Mb Geil DDR400 Value Ram |
| Disco Duro | Maxtor 160 Gb - Ver en AreaPC |
| Tarjeta gráfica | Ati Radeon 9800 - Ver en AreaPC |
| Fuente de alimentación | Enermax Coolergiant 480W |
| Ventiladores | Ninguno |
Test de temperatura:
Para la prueba del radiador preparamos una mesa de pruebas sobre la que colocamos todo el sistema, de forma que tuviéramos sitio para ponerlo todo, es decir, en ningún momento usamos una caja para meter el ordenador, esto se hizo así debido que como el tamaño del radiador no permite tenerlo en el interior de una torre para poder usar este radiador en un sistema de refrigeración liquida habría que ingeniárselas para ponerlo en el exterior o para tener un sistema para fijarlo en algún lugar.
El sistema usado para las pruebas podéis ver sus características más arriba, para la refrigeración se uso un bloque de Alphacool para P4, una hydor L20 y el EVO 1800 sin ningún ventilador, repito SIN ningún ventilador, es decir ruido 0, sonaba mas el ventilador de la 9600 que el resto del equipo, corriendo sobre Windows Xp con el Service Pack 1. Para las medidas de temperatura se uso una sonda con el Digital Doc 5 para la temperatura ambiente y las de la CPU y el chipset usamos las medidas de la placa, medidas mediante el Motherboard Monitor 5.3.60.
Para las medidas en idle, se arranco y equipo y se dejo sin hacer nada durante media hora, después de lo cual se apunto la temperatura. Para las pruebas en full, se apago el equipo durante dos horas, para permitir empezar desde 0 sin tener calor acumulado en ninguna parte del equipo, de las cuales la primera media hora se mantuvo el sistema de refrigeración líquida funcionando para acelerar el enfriamiento del conjunto. Después se volvió a encender el equipo y pusimos a correr el Prime95 en Torture Test, en modo In-place Large FFTs durante una hora, después se apuntaron las temperaturas.
Procesador/Velocidad
| | Temp. Ambiente | Temp. Agua Idle | | Temp. Agua Full | |
| - P4 2800 Mhz | 26.8º | 28º | 31º | 30º | 38º |
| - P4 2800@3600 Mhz | 26.9º | 30º | 33º | 32º | 40º |
Conclusión:
| Nos gusta | Puede mejorar |
| Rendimiento | Su tamaño complica su colocación. |
| Ruido nulo | |
| Posibilidad de mejorar el rendimiento con ventiladores. | |
| Buen acabado. Ideal para que tu equipo llame la atención. |
El producto que hemos analizado hoy, es cuando menos peculiar, ya que aunque su rendimiento es muy bueno y su calidad mas que demostrada, es un producto destinado a un público muy concreto (modders y overclockers) principalmente debido a enorme espacio que ocupa y a la imposibilidad de transportarlo de una forma cómoda. Ciñéndonos al resultado de las pruebas vemos que sus resultados son ante todo sorprendentes, ya que si con la bomba usada, una hydor L20, nos da estos valores con una bomba con un caudal mayor, damos por hecho que su rendimiento será totalmente espectacular.
Pese a su mas que incomodo problema de tamaño, hemos de reconocer que el producto tiene sus ventajas, ya que permite construir un equipo totalmente silencioso con un rendimiento mas que bueno. Ha sido muy agradable probar este radiador y comprobar que algunas veces las soluciones más sencillas son las más eficaces.
Producto cedido por Coolmod
| Producto / Enlace | Precio (02/11/04) |
| Airplex EVO 1800 | 208.80€ (IVA inc.) |
