Hoy en día, a la hora de comprar un PC nos preocupamos muy poco de la importancia de la fuente de alimentación. En la
mayoría de los casos, la fuente viene incluida con la caja y con el pretexto de ahorrar costes, los fabricantes de cajas
no lo toman en cuenta e integran productos de no muy buena calidad. Por lo tanto, uno de los consejos a la hora de
comprar componentes para el PC, es fijarnos en este elemento que es vital para el buen funcionamiento del ordenador y
tremendamente importante para la buena salud de todos los componentes conectados a la placa base (incluida
ella misma) pues todos necesitan de alimentación para funcionar.
En esta ocasión analizamos una fuente de alimentación de 400W de potencia y con PFC pasivo cuya principal característica
es el silencio que produce (por debajo de los 14dB) y con gran cantidad de molex, incluyendo los de SATA, que cada vez se
vuelven más imprescindibles ante la gran demanda de este tipo de dispositivos, de momento discos duros, pero en un futuro
no muy lejano tendremos también unidades ópticas... Una fuente de color negro muy elegante y con un perfecto acabado,
que incluye un ventilador silencioso trasero de 8cm, protegido por medio de una rejilla simple.
Una fuente de gran calidad que viene avalada por una marca, SilenX, que centra toda su línea de productos en buscar el
ansiado silencio a la hora de trabajar con un PC, y sin que ello signifique un incorrecto funcionamiento, ni llegue a perjudicar
en algún momento la integridad del equipo, manteniendo unas temperaturas adecuadas y sacando el mayor partido a este
componente. Veamos su análisis:
Especificaciones del producto:
Potencia:
400W
Ruido acústico:
<14dB
Dimensiones:
150mm x 86mm x 140mm
Formato:
ATX 2.10
Tipo de PFC:
Pasivo
Tiempo entre fallos (MTBF @ 25ºC):
100.000 horas
Ventiladores:
1 trasero de 8cm silencioso
Conectores:
- 1 conector 20 pines (plástico blanco)
- 1 conector 4 pines 12V (plástico blanco)
- 1 conector auxiliar de 6 pines (plástico blanco)
- 6 molex grandes 4 pines (plástico azul con lengüeta)
- 2 molex pequeños 4 pines (plástico blanco)
- 2 molex para SATA 15 pines (plástico negro)

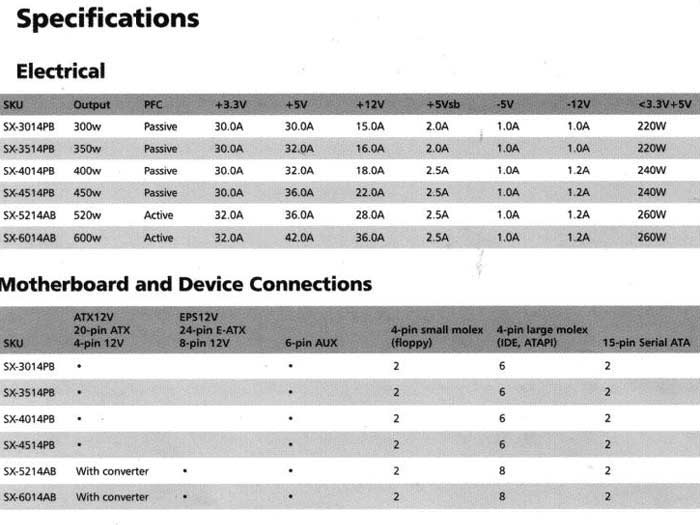

A continuación podremos ver un detalle de las especificaciones de la fuente que hoy revisamos, y las
de toda la gama:
Presentación y vista en detalle:
La fuente viene en una caja de cartón bien protegida. Se puede ver su principal característica: el silencio,
por debajo de 14dB, lo que no se ve es la potencia, eso en la parte de delante...
... porque por detrás viene una serie de características generales y ciertos detalles
sobre la fuente.
En particular, abajo a la derecha, nos hablan de los beneficios para la salud del silencio a la
hora de trabajar como una reducción del stress y nos dan sencillos consejos para reducir aún más si cabe el ruido
generado por nuestro PC, por supuesto, recomendándonos los productos de SilenX, sobre todo sus ventiladores silenciosos.

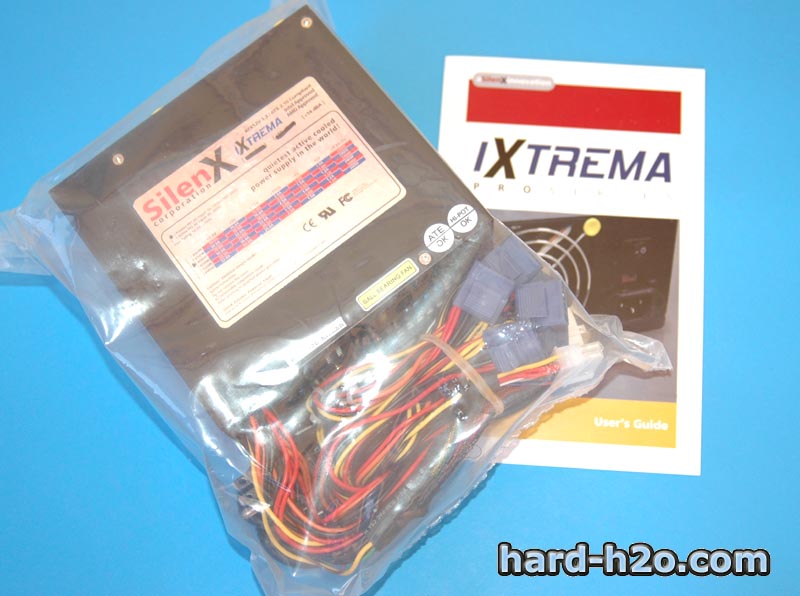

Este es el contenido de la caja: la fuente de alimentación, en
sí el cable para conectarlo a la red eléctrica y una especie de manual donde se
nos da una serie de consejos para su correcta instalación, aparte de sus
especificaciones.

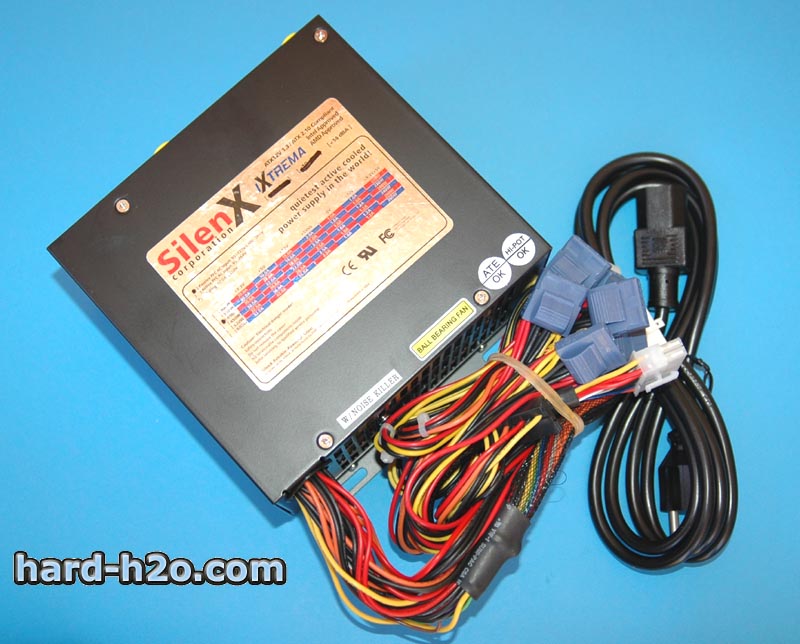

Este es el aspecto del conjunto de la fuente con sus cables una vez sacado todo de la bolsa que los
protege.

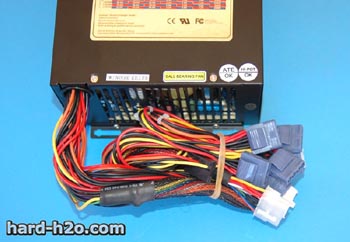

Vemos la cantidad de cables que trae para poder conectar infinidad de cosas. Vienen recogidos con
una goma.

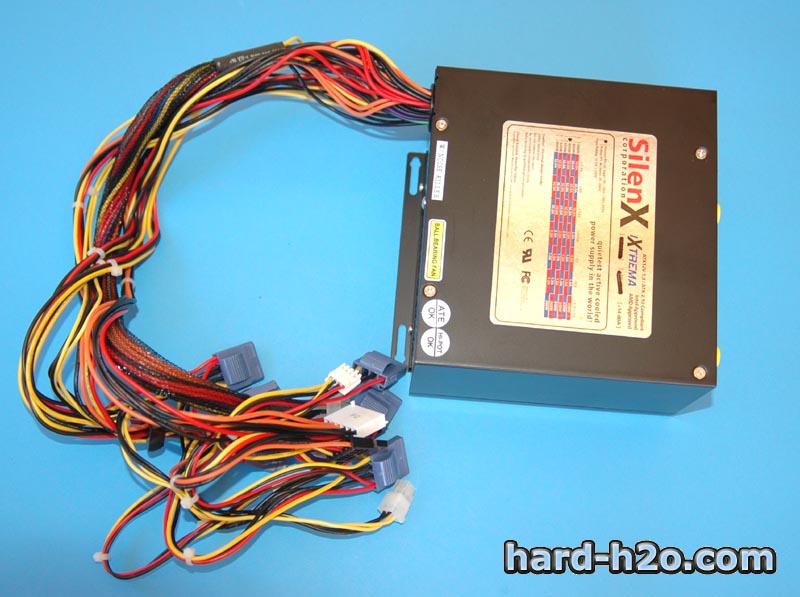

Al quitar la goma y desplegar los cables, podemos ver la gran longitud que tienen los cables, ideales
incluso para grandes torres, con los que podremos llegar a cualquier componente para darle alimentación, lo que
también se puede considerar un pequeño inconveniente para torres pequeñas. El
tamaño de la caja es el habitual.

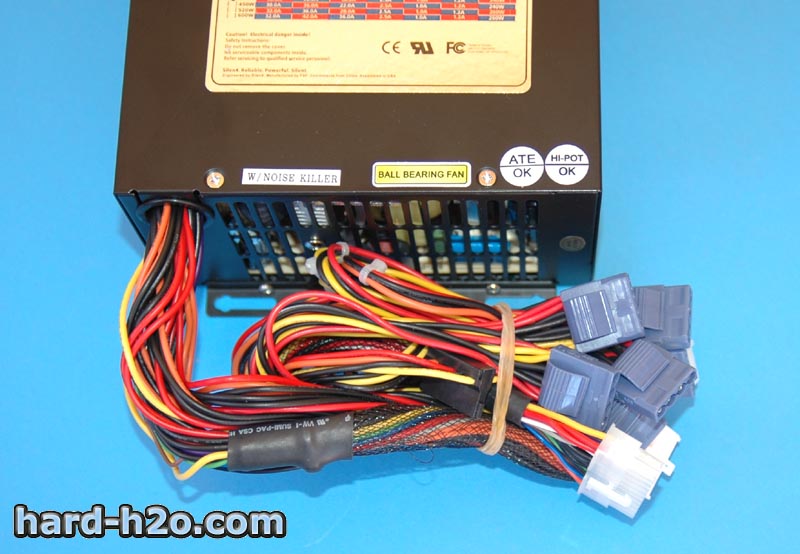

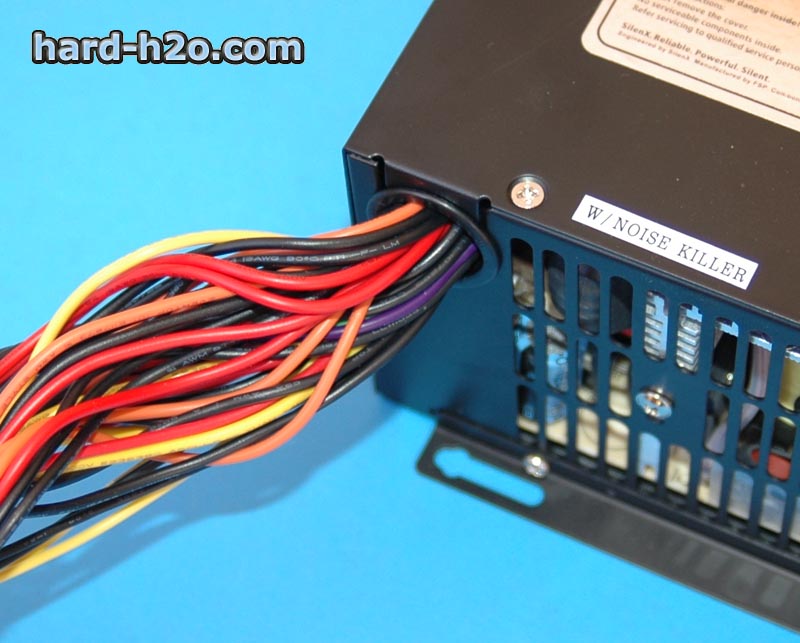

Todos los cables salen del lado derecho (viendo la fuente por detrás) sin embridar, pero protegidos por un aro de plástico de
la fuente. Observamos de nuevo el gran número de cables que salen. También observamos la pestaña de metal que lleva, por si queremos
sujetar la fuente por su parte superior.

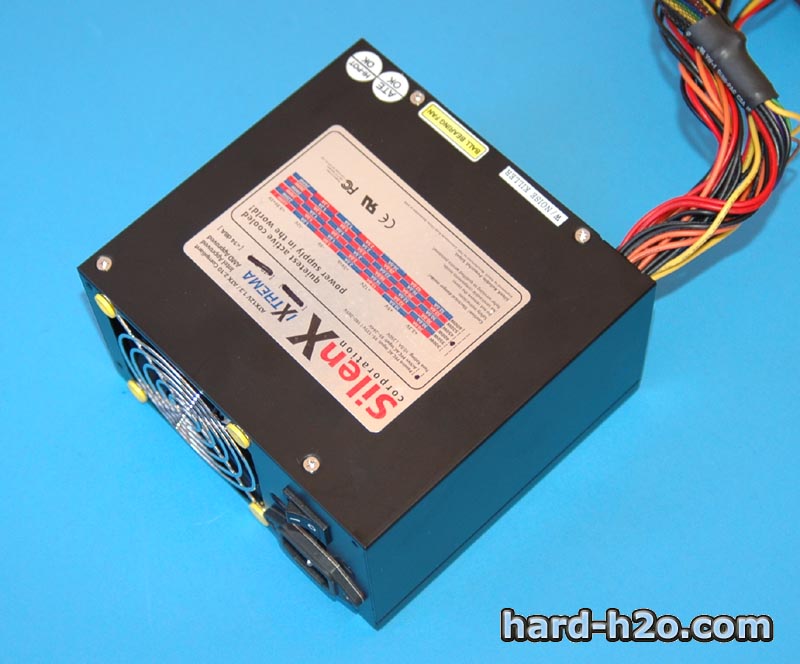

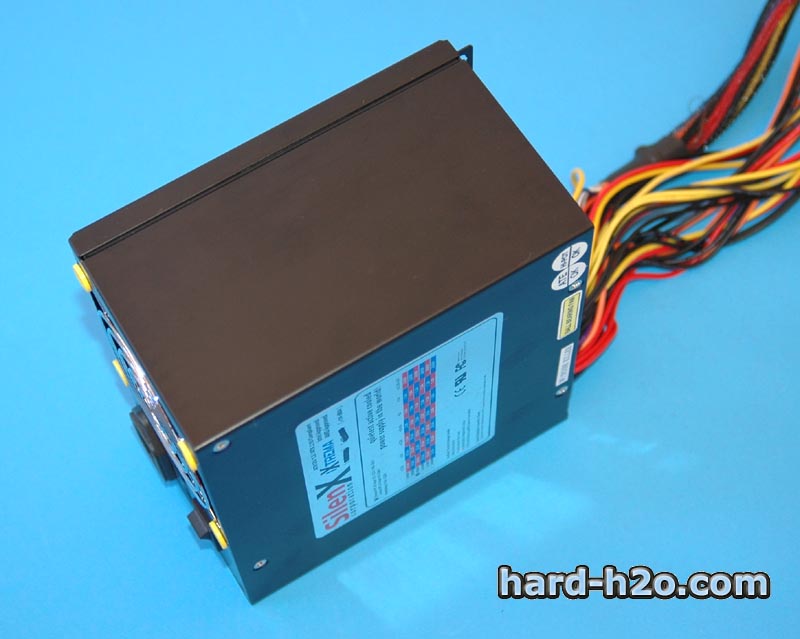

En la parte inferior, la fuente lleva la típica pegatina con las características más importantes
de la fuente como el máximo amperaje de corriente por cada línea de tensión que puede llegar a proporcionar.
También vemos el ventilador trasero que incorpora, responsable directo del bajo ruido que genera esta fuente.
En la otra parte, vemos que lleva la pared enrejillada para dejar pasar el aire caliente
para su posterior salida al exterior. Esta es la vista inferior de la fuente, es lo que va hacia abajo (en la mayoría de
los casos) una vez colocada.

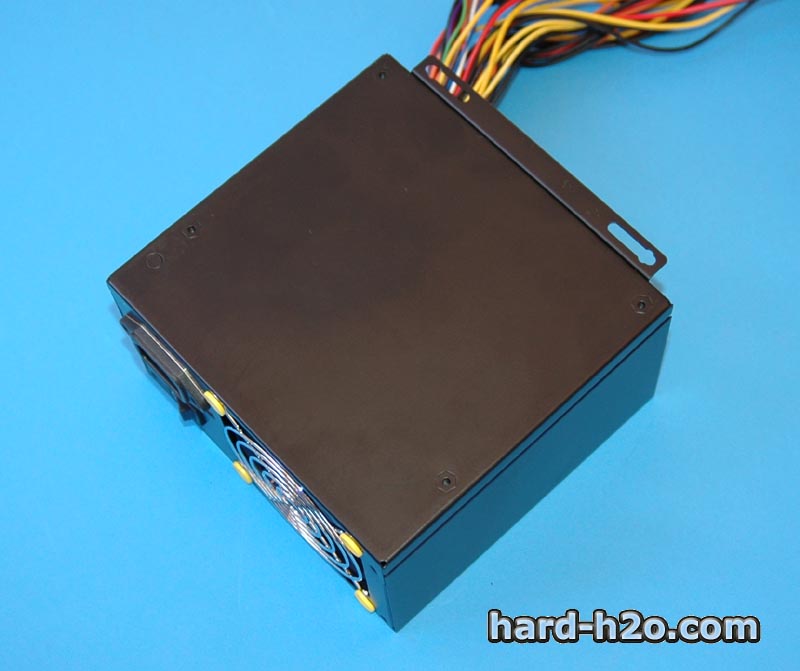

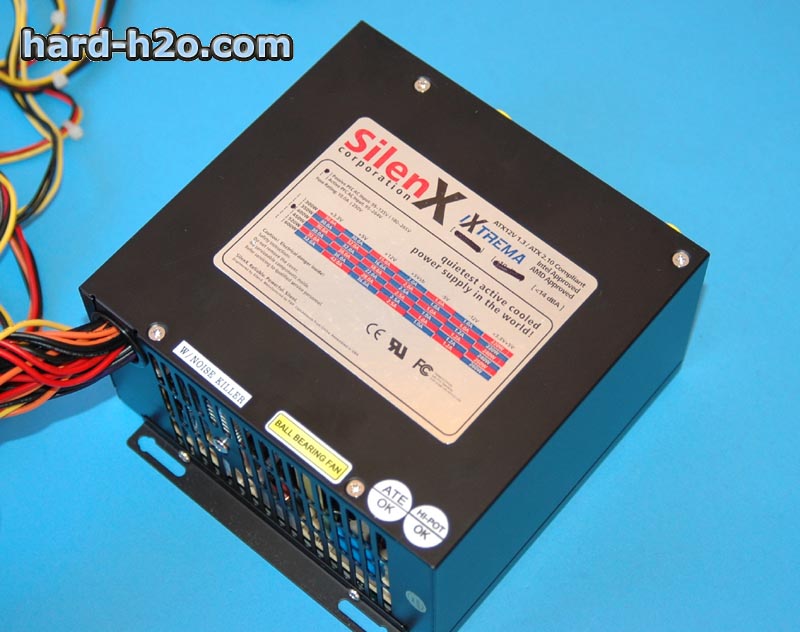

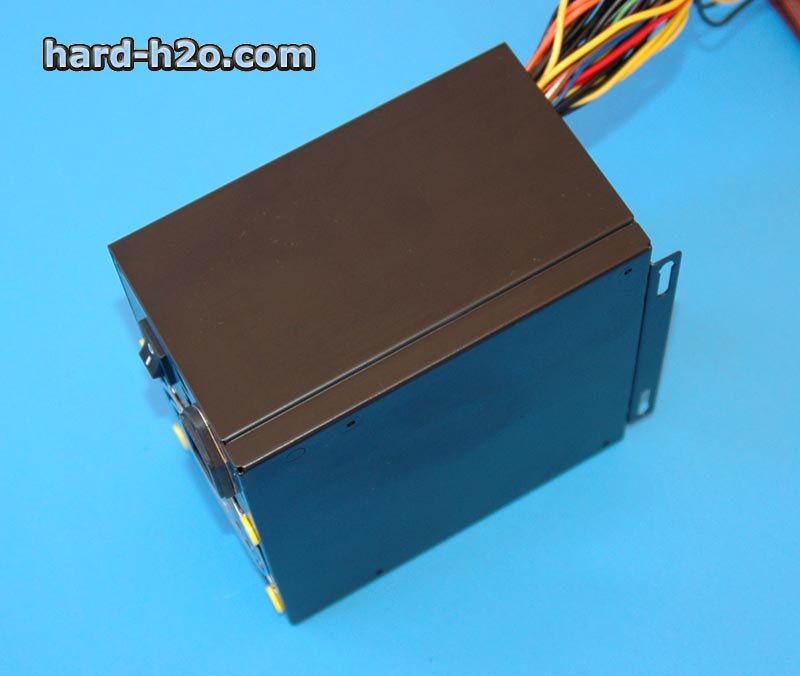

Aspecto exterior de la fuente vista desde arriba, sorprende el liso y perfecto acabado de la pintura.
Las posibles huellas de los dedos que se dejen, podrán ser limpiadas con un paño seco.
Vista lateral de la fuente. Su look es sobrio a la vez que
atractivo.
Y finalmente el otro lado. Como también veíamos en la foto anterior, observamos la separación
entre la cubierta y la sujeción de la placa de circuito donde van todos los componentes de la fuente.

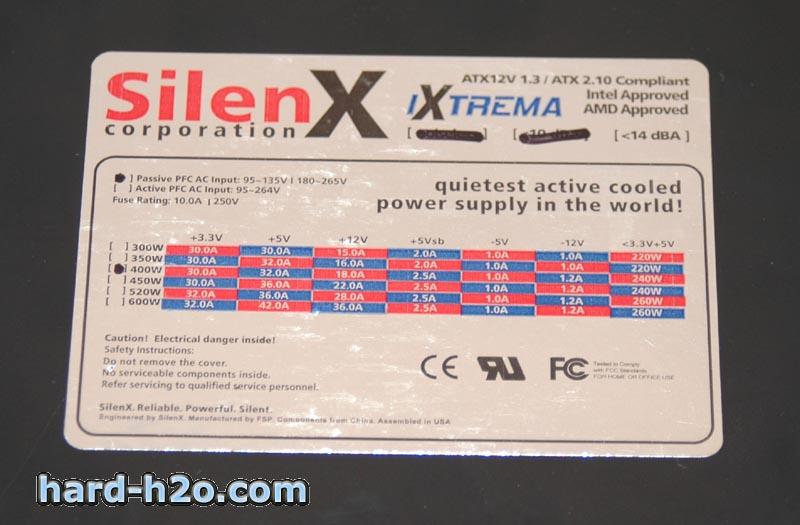

Aquí tenemos un detalle de la pegatina que lleva. En ella vemos la marca y modelo de la fuente, iXtrema
el ruido que genera, el tipo de PFC, pasivo, y la potencia que es capaz de proporcionar, 400W. Por otro lado,
vemos los diferentes amperajes que puede llegar a dar en todos sus modelos. Tenemos la misma info sobre amperajes que en
el manual.

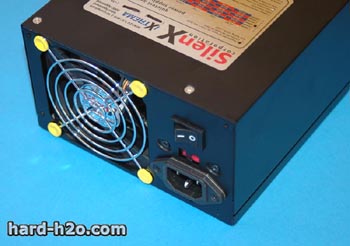

Observamos la parte trasera, la parte que más se suele conocer de una fuente. Vemos el típico conector
para el cable de alimentación, el ventilador de la fuente y un interruptor. También vemos el selector de voltaje para la fuente,
en el caso de España lo tenemos que poner donde ponga 230V.

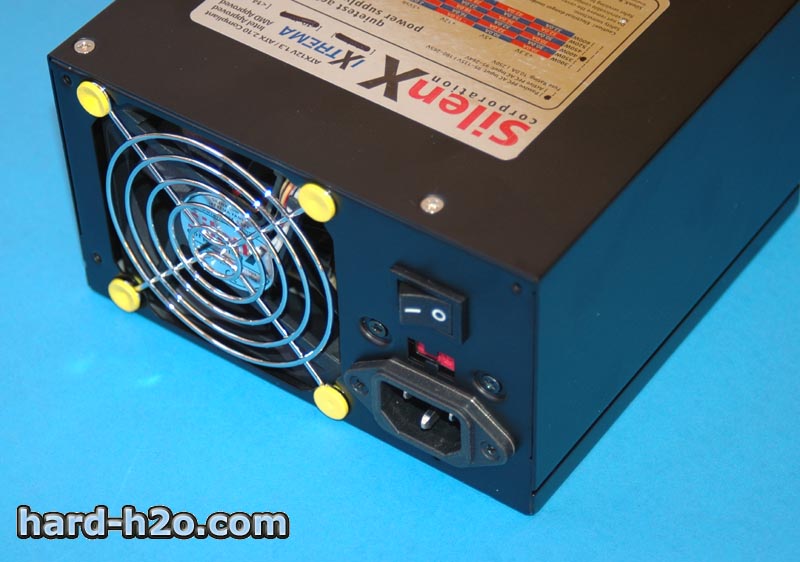

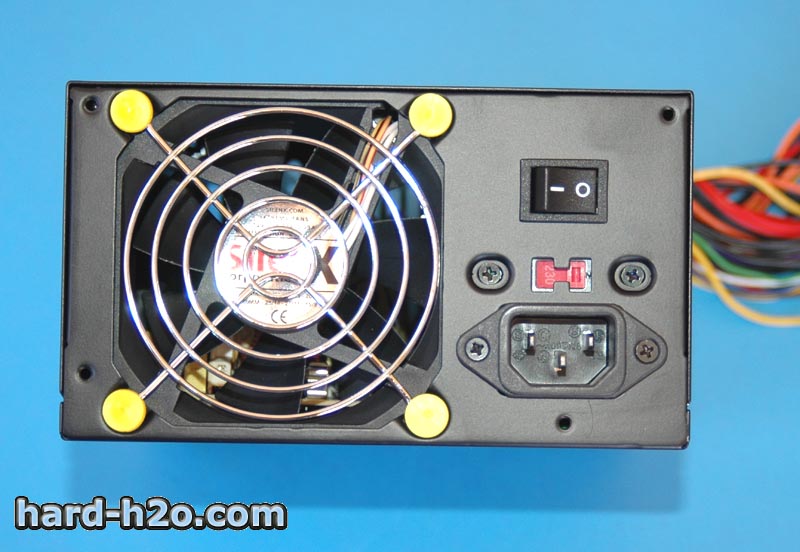

Aquí podemos ver mejor la parte trasera de forma completa, con la peculiaridad de la rejilla simple y
el ventilador silencioso de 8cm, también de la marca SilenX, sujeto a la fuente por silent blocks, una especie de tornillos de goma,
que reducen el ruido generado por el ventilador. Para limpiar el ventilador no se aconseja en ningún caso retirar la
cubierta o en su defecto la rejilla simple, sino que se aconseja utilizar aire comprimido. SilenX también aconseja tener
una buena ventilación en la habitación para que no se acumule polvo y pueda meterse en la fuente, pudiéndola dañar.

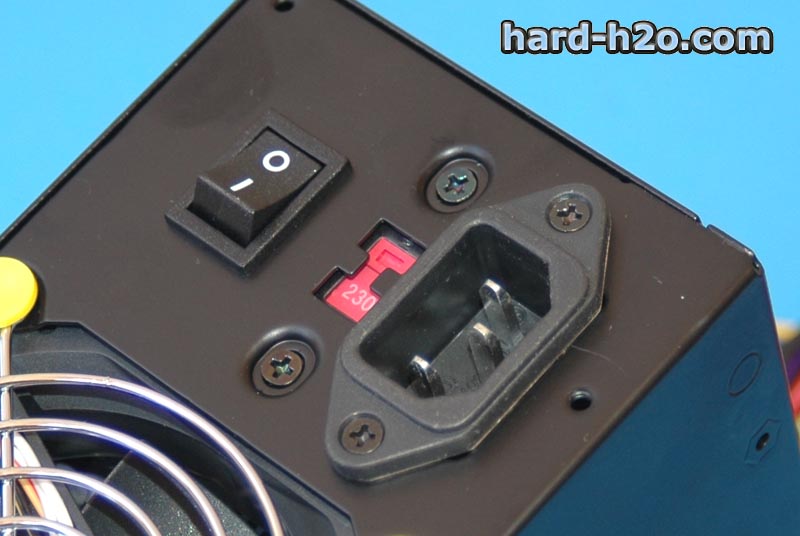

Detalle del conector para la alimentación, el selector de voltaje y el interruptor.

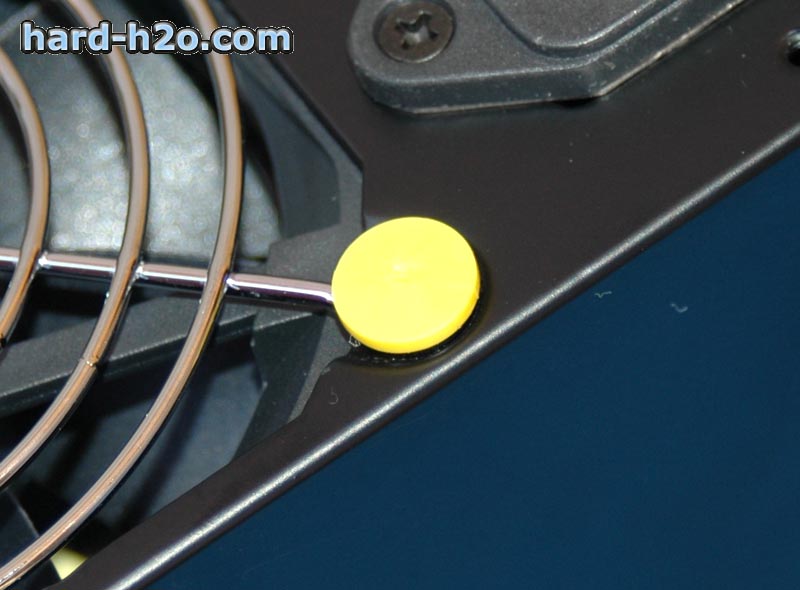

Los silent blocks de silicona sujetan el ventilador a la fuente y reducen el sonido generado por el mismo al absorber
las vibraciones generadas mucho mejor que los típicos tornillos. El color, como se puede ver, es de un amarillo un poco
chillón, algo que destaca mucho en la fuente, pero que combina bien con el negro intenso que tiene la misma.

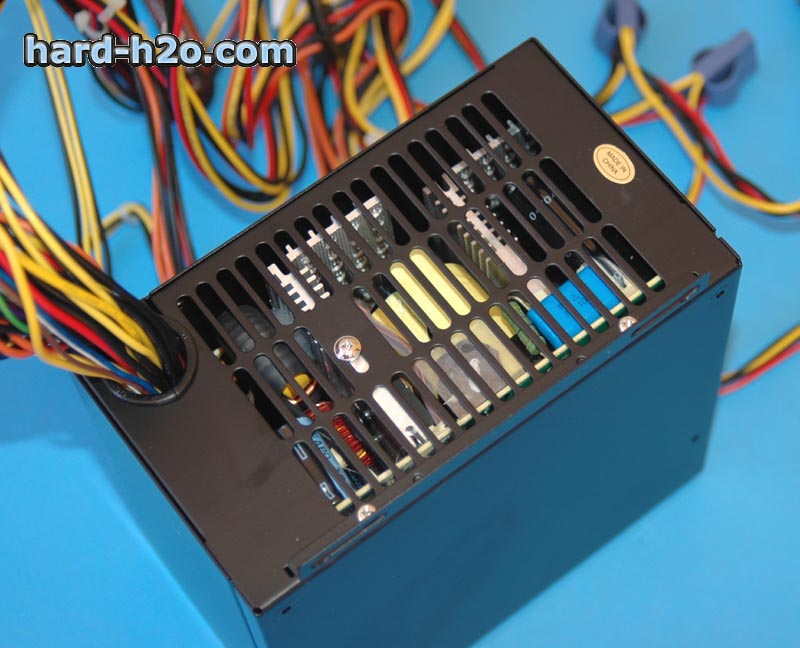

En la parte opuesta a los conectores, la chapa viene perforada en forma de reja para dejar pasar el aire
impulsado por el ventilador hacia el exterior del equipo.

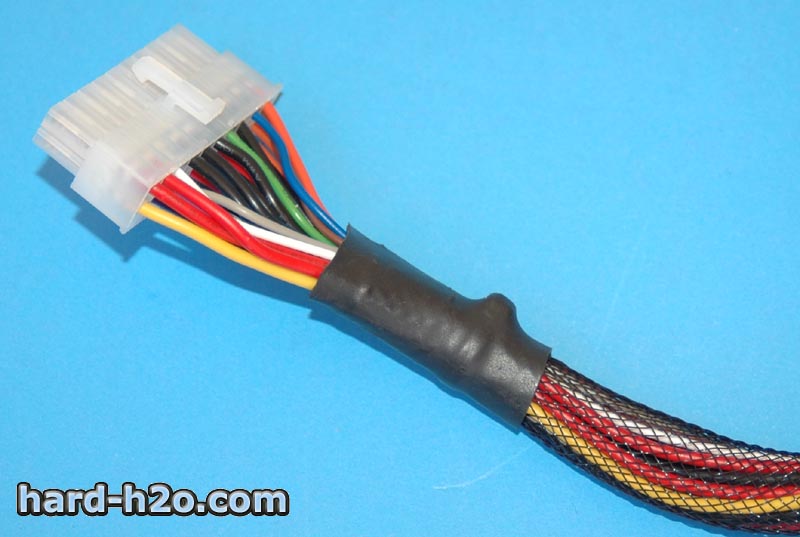

Este es el conector de 20 pines que alimentará la placa. Como vemos en la foto, los cables vienen
mallados u al llegar al conector se sujeta mediante un trozo de funda
termorretráctil para evitar que los cables se
desmadren.

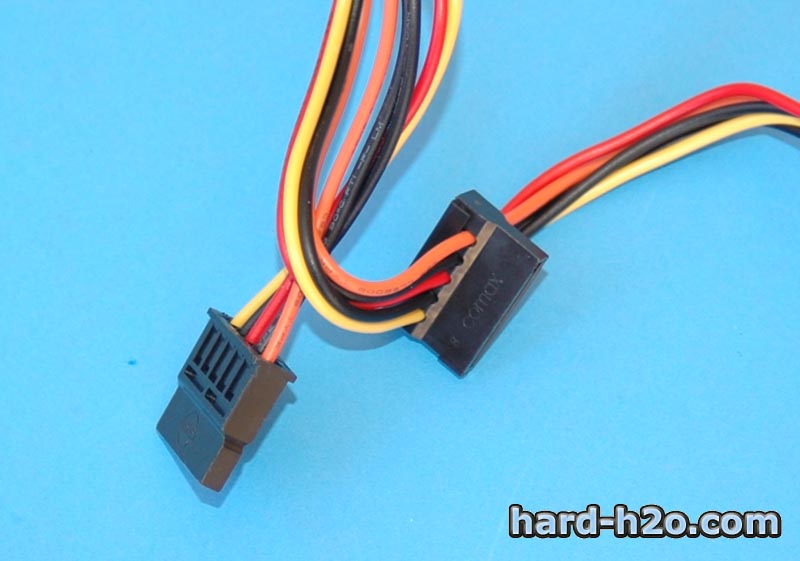

Éstos son los conectores Serial ATA, preparados para alimentar
componentes de este tipo

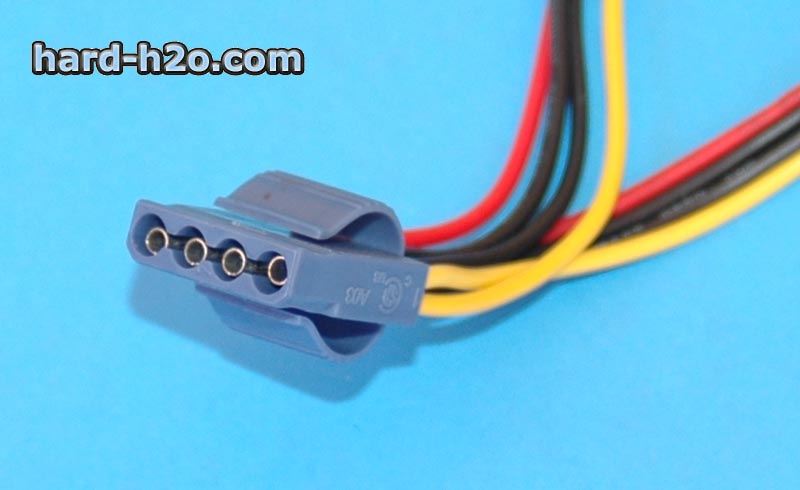

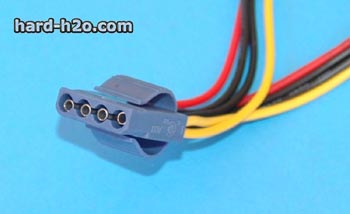

Los molex de 4 pines típicos de disco duro IDE o de unidad óptica viene en un plástico azul con unas
pestañas que ayudan a la conexión y desconexión del molex. La verdad es que son bastante útiles, sobre todo cuando estas
actividades se convierten en algo habitual.

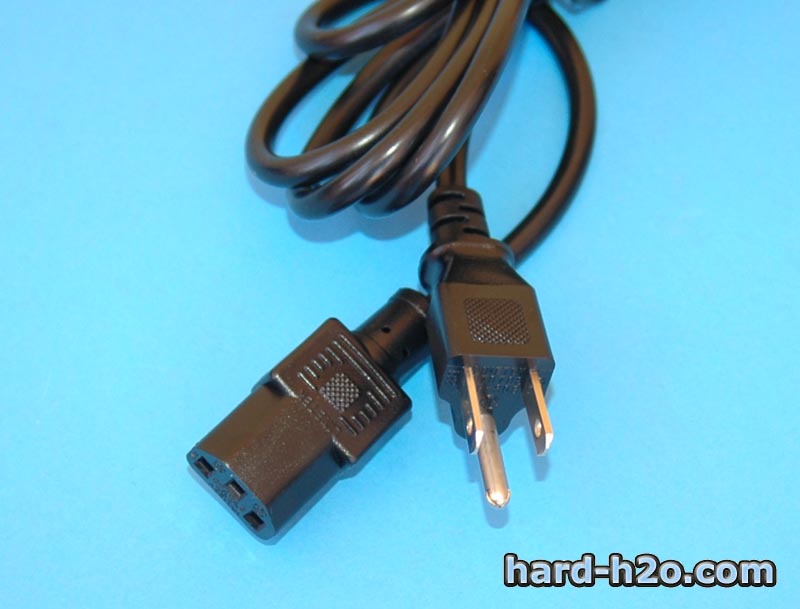

El cable de alimentación que trae la fuente sigue el estándar americano, pero eso es porque viene
directamente desde su almacén, los distribuidores locales proveen del cable adecuado en cada región.

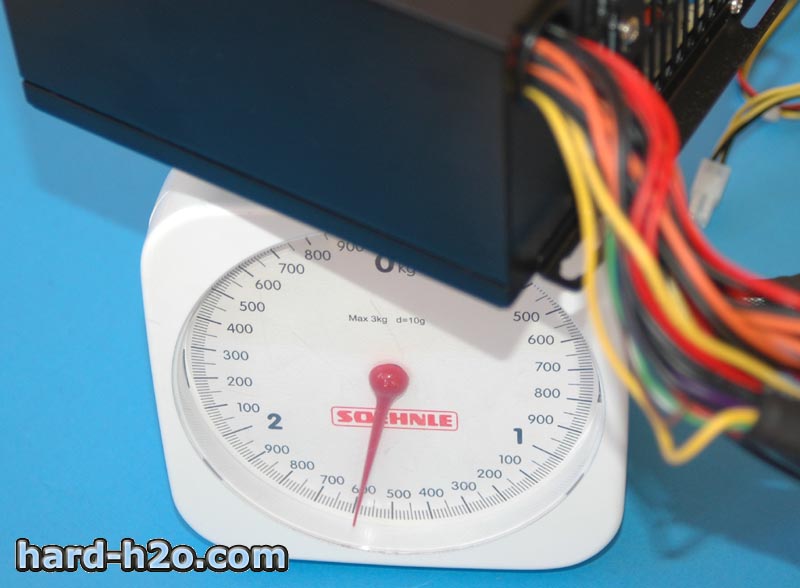

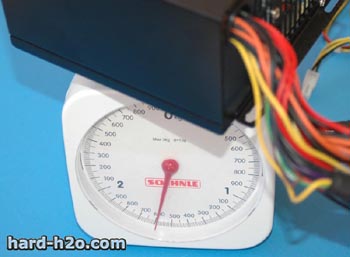

La fuentes es muy pesada, esto es señal de su construcción de
alta calidad.
Montaje:

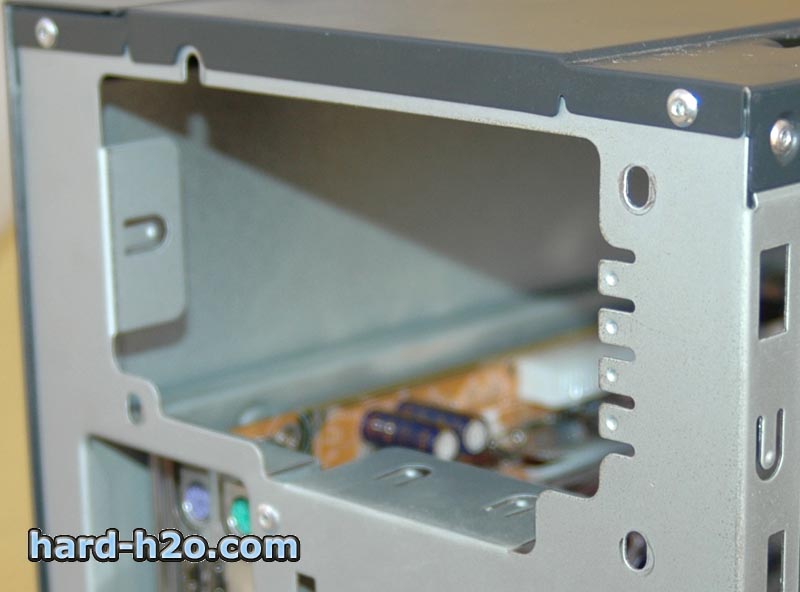

Vemos el espacio preparado para albergar la fuente en lo alto de la torre del PC en su parte trasera.
Y procedemos a su colocación, poniendo antes la parte que se va a ver y empujamos hacia arriba hasta
colocarla definitivamente en el sitio que va a ocupar.

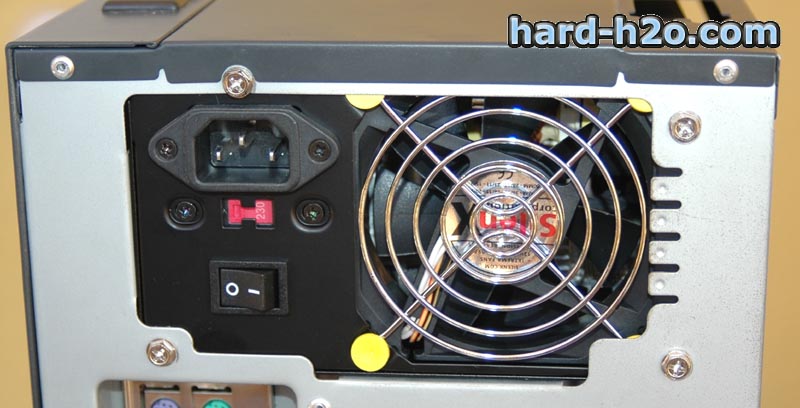

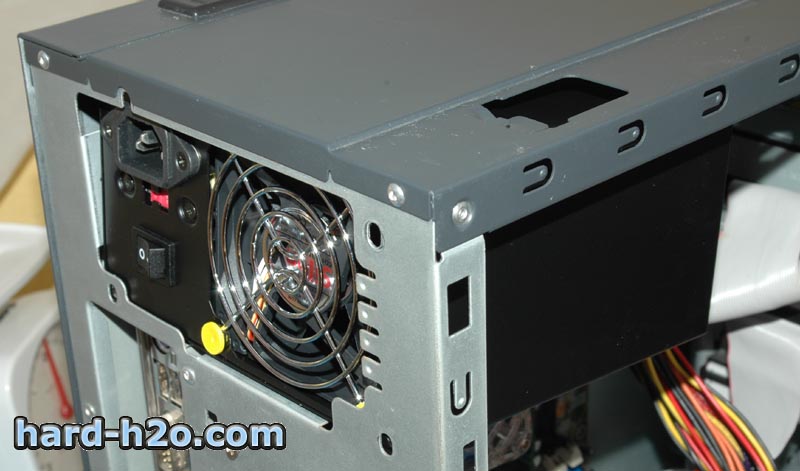

Sujetándola en su sitio, le ponemos los cuatro tornillos (en un futuro vendrán
cuatro tornillos negros anodizados para hacer juego con la fuente) para fuente de alimentación,
que son idénticos a los de disco duro, y este es el resultado. Aquí podemos apreciar el intenso color negro que destaca
con el gris del chasis de la torre (color muy habitual en muchas torres).

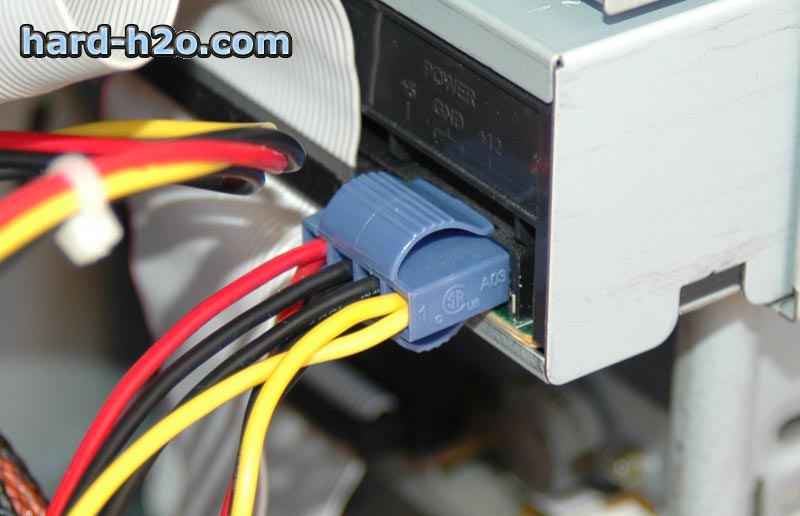

Ahora procedemos a conectar todos los dispositivos internos conectados a la placa base y que requieran
un molex para ser alimentados, como por ejemplo, una unidad óptica.

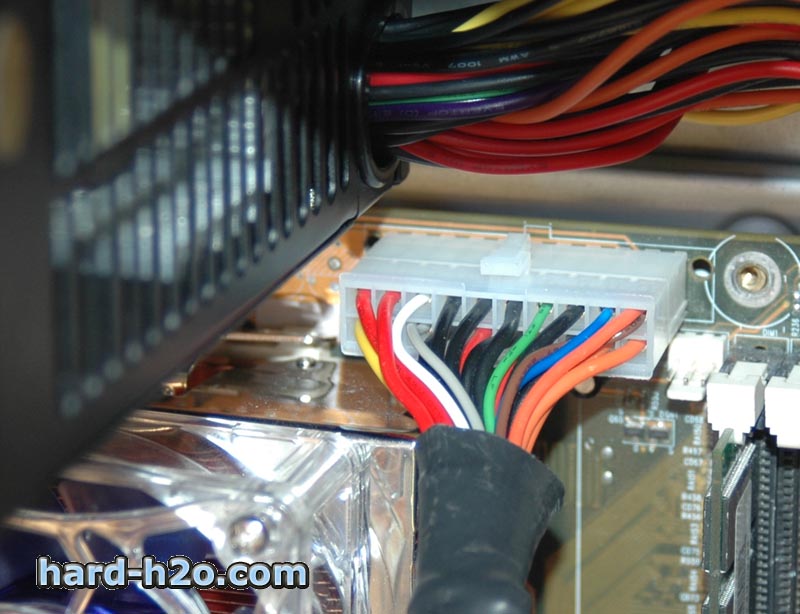

Finalmente introducimos el conector de 20 pines en el único sitio posible que se puede en la placa
base.

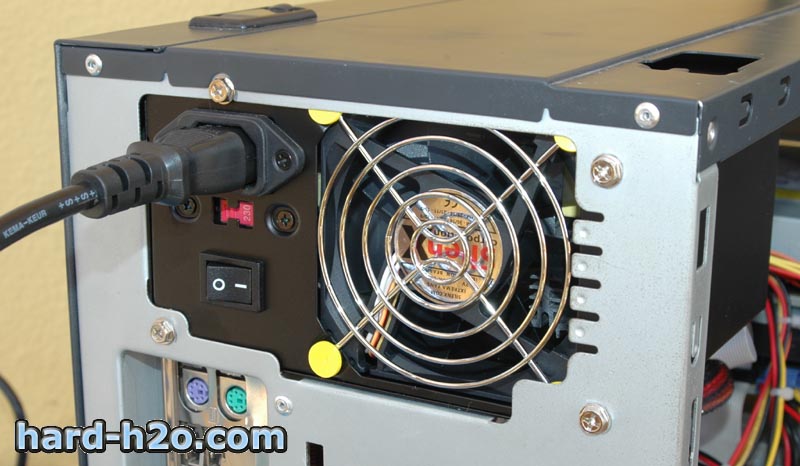

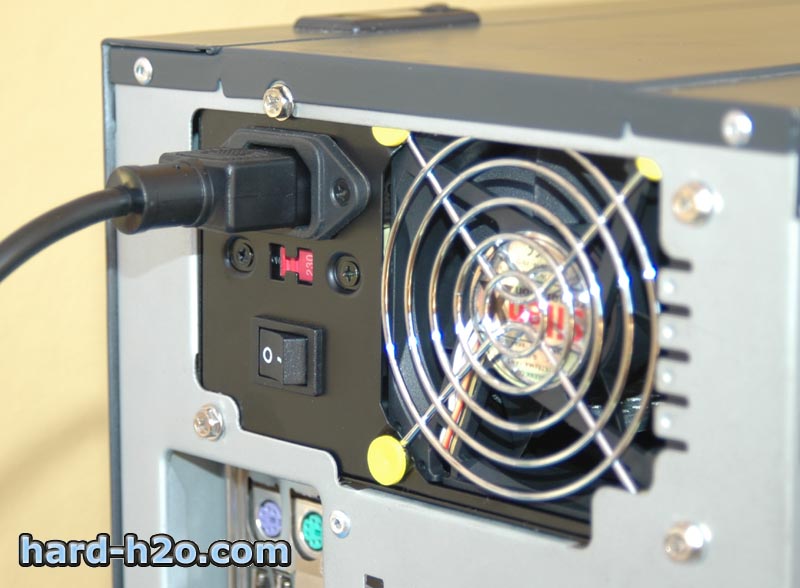

Enchufamos la fuente a la red eléctrica por medio del cable que se proporciona.
Y finalmente vemos la fuente funcionar, y digo vemos porque oírla no se oye. Tienes que acercar la
cara y sentir el aire del ventilador para saber que está funcionando.
- Test de temperatura y voltajes
Para realizar el test de temperatura y voltajes de la fuente, se ejecutó el programa CPU Burn-In durante 2 horas, a la
vez de someterlo a una carga de trabajo constante durante esas dos horas sin parar. A lo largo de este tiempo se
tomaron tres medidas de temperatura y tensiones proporcionadas. Las temperaturas fueron tomadas por software por
medio del MBM 5.3.7.0 y por medio de sondas térmicas conectadas a un Cooler Master CoolDrive 4; los sensores
del CoolDrive se conectaron a la fuente (en una de las aletas de metal del interior), al micro (por un lateral),
al disco duro (en un lateral) y otra al aire para medir la temperatura ambiente. Las tensiones fueron tomadas por
software, también con el MBM y por medio de un multímetro conectado a uno de los molex grandes de 4 pines.
Se tomaron varias capturas en esas 2 horas, para empezar se tomaron unas medidas
iniciales, para conocer el estado con el PC recién iniciado, y luego se tomaron
otras dos medidas cada hora hasta terminar el "stress" del micro. Éstos fueron
los resultados:
Temperaturas del CoolDrive 4
Tiempo de la medida
CPU
Fuente
Disco duro
Ambiente
Inicio
34º
28º
33º
30º
1 hora
42.5º
33.5º
34º
31º
2 horas
42º
33.5º
33º
30.5º
Voltajes según multímetro
Tiempo de la medida
Línea de +5V
Línea de +12V
Inicio
5.14V
11.74V
1 hora
5.15V
11.69V
2 horas
5.16V
11.75V
Voltajes de la Placa
Tiempo de la medida
Línea de +3.3V
Línea de +5V
Línea de +12V
Inicio
3.30V
5.09V
11.71V
1 hora
3.28V
5.09V
11.71V
2 horas
3.27V
5.12V
11.71V
Conclusión:
Nos gusta
Puede mejorar
Silencio casi total de la fuente.
(<14db)
El PFC no es activo
Aspecto exterior, perfecto acabado y un color negro muy elegante
No todos los cables vienen
enfundados.
Voltajes de salida muy estables
Altos amperajes en todas las líneas de tensión para grandes exigencias de potencia
Gran número de conectores, incluso trae los de SATA
Posibilidad de mayor sujeción en la parte superior
Protección contra cortocircuitos y picos de tensión
Temperatura adecuada de funcionamiento
Después de pasarnos mucho tiempo probando esta fuente, llegamos a la conclusión que es una solución perfecta para todo
tipo de usuarios, tanto para el usuario que empieza como para un usuario avanzado, puesto que proporciona una gran potencia
y una seguridad completa, aparte de un absoluto silencio incluso para grandes cargas de trabajo.
Los voltajes proporcionados se caracterizaron durante todo el tiempo por su gran estabilidad sin un excesivo calentamiento
de la fuente, por lo que pensamos que esta fuente aguanta muchísimo más de lo que la forzamos, perfectamente preparada
para muy altas cargas de trabajo, manteniendo el poco ruido generado; en las pruebas eran más ruidosos el resto de
ventiladores que la propia fuente.
Estamos ante una fuente alimentación de gama alta y con un gran potencial y que
de seguro será una acertada solución a la hora de decidirnos por ella al ponerla
en el PC.
