Sirtec High Power PowerWatcher 480W
| · Análisis: | · Fotos y montaje: | ||
| · Publicado por: | · Fecha: | 06/09/2005 |
Producto cedido por Sirtec
Esta fuente High Power es fabricada por Sirtec, empresa que ha sido fundada en 1968, son profesionales en ensamblaje de productos electrónicos, inyección de plástico y molduras. Posiblemente este fabricante no nos suene mucho pero no es tan desconocido como pueda parecer, por ejemplo la gama de fuentes Thermaltake es fabricada también por esta marca. Este modelo en concreto incorpora una novedad que últimamente se esta poniendo de moda en las fuentes de alimentación de PC que es el display de potencia o consumo que esté entregando la fuente en cada momento, algo bastante útil para saber si nos acercamos a los límites.
Especificaciones de la fuente:
| - Modelo | - PW-480-302 DF |
| - Entrada | - 100 - 240V @ 47 - 63Hz / 8A |
| - Salida Total | - 480W máximo / 550W pico |
| - Salidas máximas / tolerancia | +5: 40A / ±5% +12: 18A / ±5% +3,3: 30A / ±5% -5: 0,3A / ±10% -12: 0,8A / ±10% +5sb: 2A / ±5% |
| - Eficiencia | - 65% mínimo @ carga máxima |
| - Intervalo de retención (Hold-up time) | - 16ms mínimo |
| - Tiempo medio entre fallos (MTBF) | - 100000 horas al 75% de carga y 25ºC de ambiente |
| - Dimensiones (Largo x Ancho x Alto) | - 150x140x86mm |
| - Peso | - 2 Kg |
| - PFC | - Activo |
| - Conectores y longitud de cables | - ATX 20 pines 50cm - ATX12V 50cm - 1x Molex 50cm + 2 x Molex 20cm - 2x Molex 50cm + 2x Molex 20cm + Floppy 20cm - 1x SATA 50cm + SATA 20cm - RPM Ventilador 50cm - Display 70cm |
Presentación y vista en detalle:
| |
|

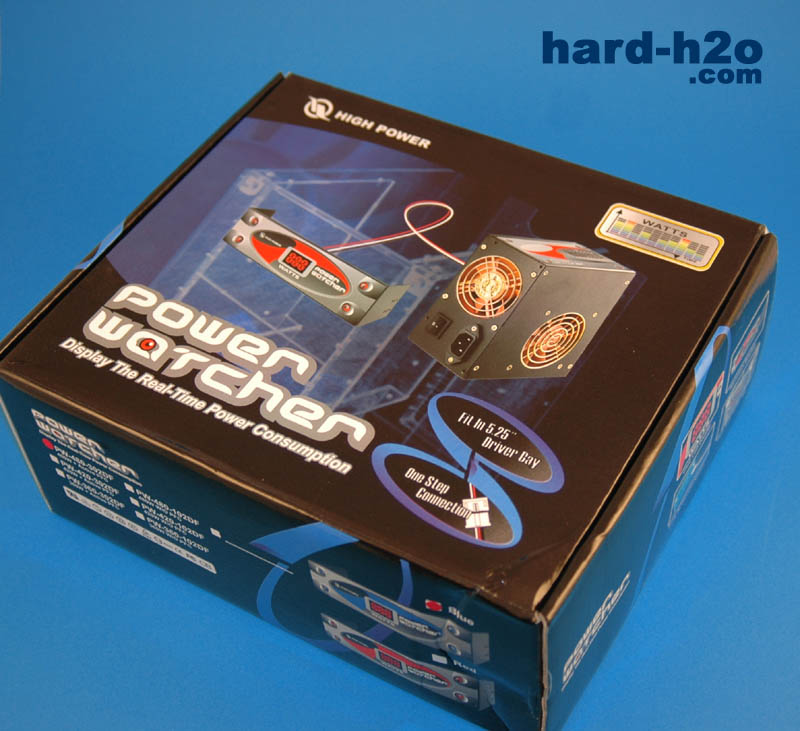

| La caja de cartón que alberga la fuente es robusta y esta provista de un asa de transporte. | La propia fuente esta a su vez embalada en plástico de burbujas. Tenemos varios accesorios, entre ellos el display de consumo para una bahía de 5.25", un cable de alimentación con clavija schuko, un adaptador ATX de 20 a 24 pines, unos tornillos para atornillar la fuente y un manual de instrucciones. |
|
|
|
| Aquí tenemos una vista global de la fuente, el acabado de la chapa es de pintura negra mate. | Todos los tornillos y rejillas de los ventiladores tienen un acabado dorado. |
|
|
|
| En el lado inferior tenemos un ventilador naranja de 8 cm de bajo perfil y rodamiento de bolas. | El ventilador trasero es también naranja de 8 cm y con rodamiento de bolas. |
|
|
|
| En el lado izquierdo de la fuente tenemos unos orificios de ventilación y un gran adhesivo estilístico. | El adhesivo de las características técnicas se encuentra en el lado derecho. |
|
|
|
| Además del típico enchufe de corriente tenemos un interruptor de apagado general pero ningún selector de voltaje puesto que esta fuente admite cualquier voltaje comprendido entre 100 y 240 Vac. | Por el lado delantero tenemos otra vez unas rejillas de ventilación adicional. |
|
|
|
| El interior de esta fuente esta bien organizado, vemos el gran circuito adicional del PFC activo en el fondo de la imagen, el cual se preocupa de corregir en la medida de lo posible el factor de potencia de la fuente, algo útil si nuestra instalación eléctrica se factura también por potencia. | Los enchufes que tenemos son abundantes, 9 molex, 2 floppy y 2 conectores para discos duros SATA. |
|
|
|
| El enchufe ATX es de 20 pines, los cables tienen una buena sección y están recubiertas por una malla de color negra. | Los conectores molex son de tipo 'saca fácil' y los cables también están enfundados con malla negra. |
|
|
|
| Los dos conectores SATA son de tipo vinculado, cabe destacar que también llevan cable naranja de 3,3 V y también en este cable tenemos la malla negra. | Este es el enchufe que conectaremos a la placa para poder monitorizar las revoluciones del ventilador trasero. |
|
|
|
| Y este cable es el que irá conectado al display de consumo, tiene una longitud de 70cm por lo que debería de ser suficiente en la mayoría de cajas grandes, el cable en sí consta de tres hilos individuales, un trenzado o una funda no hubiese estado mal. | Este es el display mediante el cual podremos observar la potencia que esta entregando la fuente en cada momento. |
|
|
|
| Se trata de un display de color rojo por LEDs de 7 segmentos y 3 caracteres. | Por el lado trasero de esta bahía de aluminio anodizado tenemos el pequeño circuito controlador que calcula la potencia consumida y la muestra en el display. |
- Instalación:
|
|
|
| Vamos a proceder a probar la fuente, para ello enchufamos todos los cables de corriente a la placa así como a los dispositivos... | Enchufamos también el cable para el display de consumo. |
|
|
|
| Ya tenemos a nuestro display marcando el consumo actual, la medición esta bailando unos vatios arriba y abajo. | |
|
|
|
| El consumo va variando según se vayan ejecutando tareas intensivas en el PC. | |
|
|
|
| El display led de color rojo tiene una muy buena claridad y su visibilidad bajo la oscuridad es perfecta. | |
|
|
|
| Vamos a proceder a tomar las primeras mediciones con nuestro equipo de pruebas... Los voltajes sin ninguna carga conectada a la fuente puenteando la misma son 5,22 V y 12,05 V respectivamente. | |
Equipo de pruebas:
| Componente | Modelo |
| Placa Base | Epox 8RDA+ |
| Procesador | AMD Tbred-B 2300 Mhz @ 1.80v |
| Memoria | 2x256 PC3200 @ 2,63V |
| Tarjeta gráfica | ATI Radeon 9500 128Mb |
| Dispositivos | 2 tarjetas PCI- 2 discos duros- 2 grabadoras CD/DVD |
| Ventiladores | 3 ventiladores de 8cm- 1 ventilador de 12cm |
| SAI | 800VA interactivo pseudo-sinusoidal |
- Prueba de voltajes:
Antes de nada se ha dejado funcionando el PC durante media hora para que todos los componentes y sobre todo la fuente alcance su temperatura normal de funcionamiento, luego se han tomado los valores del controlador de sensores de la placa mediante el programa MBM y con un multímetro digital directamente en la clavija ATX, ambas mediciones se han tomado tanto en reposo (idle) como a plena carga (full) con el Prime95 en modo 'maximum heat'.
| Linea | Sensor Interno | Multímetro | ||
| Reposo | Carga | Reposo | Carga | |
| +5V: | +4,81 | +4,70 | +5,05 | +5,01 |
| +12V: | +12,28 | +12,40 | +12,62 | +12,75 |
| +3,3V: | No disponible | +3,43 | +3,42 | |
| -5V: | -4,99 | -4,99 | -5,03 | -5,04 |
| -12V: | -12,22 | -12,44 | -12,23 | -12,42 |
| +5Vsb | No disponible | +5,16 | +5,15 | |
- Nivel sonoro de la fuente:
El nivel sonoro de esta fuente es aceptable, es relativamente silenciosa aunque el ventilador inferior suena mas que el trasero, pero si la caja del PC esta cerrada este sonido se minimiza bastante. Los ventiladores se regulan automáticamente según la temperatura y las revoluciones del ventilador trasero han estado comprendidas entre 1160 RPM poco después de encender el PC y 1560 RPM una vez alcanzada la temperatura normal de funcionamiento.
- Conclusión:
| Nos gusta | Puede mejorar |
| - Display de consumo. | - Voltaje de +12 demasiado alto. |
| - Todos los cables de corriente con malla trenzada negra. |
|
| - Funcionamiento bastante silencioso. |
|
| - Suficientemente potente. |
|
Se trata de una fuente de calidad que cuida la estética gracias al acabado negro mate, los ventiladores de color naranja, tornillos y rejillas doradas y con todos los cables enmallados en negro para ayudar a ordenar los cables y mejorar el flujo de aire del interior de nuestra caja. El display de consumo es algo curioso y nuevo, que nos puede hacer una idea de lo que nuestro PC esta consumiendo y también saber cuando nos acercamos a los límites de la fuente por ejemplo haciendo overclock o añadiendo mas componentes. Lo que puede mejorar en nuestro caso ha sido el voltaje de la línea de +12, en carga sobrepasa la tolerancia del 5% aunque esto no debe suponer aún un peligro para los componentes conectados.
La enorme funcionalidad que nos ofrece conocer el consumo de nuestro equipo, y la facilidad de esta tarea, hace a la fuente Power Watcher 480W de High Power merecedora de nuestro premio a la "Innovación"
