Cada vez son más las necesidades de potencia a la hora de trabajar con un PC y para ello necesitamos de una fuente fiable
y capaz de proporcionárnosla. Y ya no sólo hablamos de los equipos de altas prestaciones, para los cuáles esta fuente
es de las más adecuadas, sino que para un usuario medio y sobre todo para ese gran grupo de overclockers que crece cada día,
esta fuente sería una gran ayuda, debido a su gran estabilidad y su envidiable fiabilidad.
Además, esta fuente está pensada para el futuro más inmediato, pues además de seguir el estándar ATX, viene preparada para
el todavía no implantado BTX, por lo que no necesitaremos cambiar de fuente en el supuesto de querer cambiar de plataforma
y seguir con esta magnífica fuente de alimentación.
Aparte del gran número de conectores incluidos, esta fuente posee unos detalles muy curiosos
que iremos viendo más adelante, como son unos conectores con unos condensadores (integrados en el propio molex), ideados
para tarjetas gráficas y para discos duros, pues proporcionan una señal más limpia. Estos conectores son las terminaciones
de un cable especial que protege el voltaje que le llega a los componentes de interferencias electromagnéticas...
Otro dato curioso, es que las tres líneas de tensión más importantes que es capaz de dar la fuente, son regulables en la
propia fuente, lo que nos ayuda más todavía a controlar las tensiones proporcionadas, incluso a niveles de carga
variables.
Debemos tener en cuenta que esta fuente está destinada al sector de gama alta debido a todas sus características,
pero que no es nada desdeñable para todo aquél al que le interese disfrutar de una seguridad total a la hora de alimentar todo su
equipo, y que en muchas ocasiones necesita de una gran cantidad de potencia para funcionar de forma correcta. A tener en
cuenta es también el ruido que genera, que se puede considerar aceptable, detalle que no le resta ni un ápice de calidad
a esta estupenda fuente de alimentación.
Especificaciones del producto:
- Potencia
- 520W
- Ruido generado
- 23 dBa @ 60% de carga
- 30 dBa @ 100% carga
- Dimensiones
- 175x150x86 mm
- Peso
- 2.15 Kg
- Formatos admitidos
- ATX 2.0, BTX, EPS12V y PCI-Express
- Ventiladores
- 1 trasero de 8cm transparente luminoso (verde) y 1 de 8cm al otro lado (también transparente)
- Conectores
- 1 conector de 24 pines (EPS) (con adaptador para 20 pines para ATX/BTX)
- 1 conector 4 pines 12V (ATX) - 1 conector 8 pines 12V (EPS)
- 1 conector auxiliar 6 pines - 6 molex grandes 4 pines
- 2 molex pequeños 4 pines (tipo floppy) - 2 molex grandes 4 pines (con estabilizador de tensión y reductor de EMI, para HD y VGA)
- 2 molex SATA 15 pines
Presentación y vista en detalle:

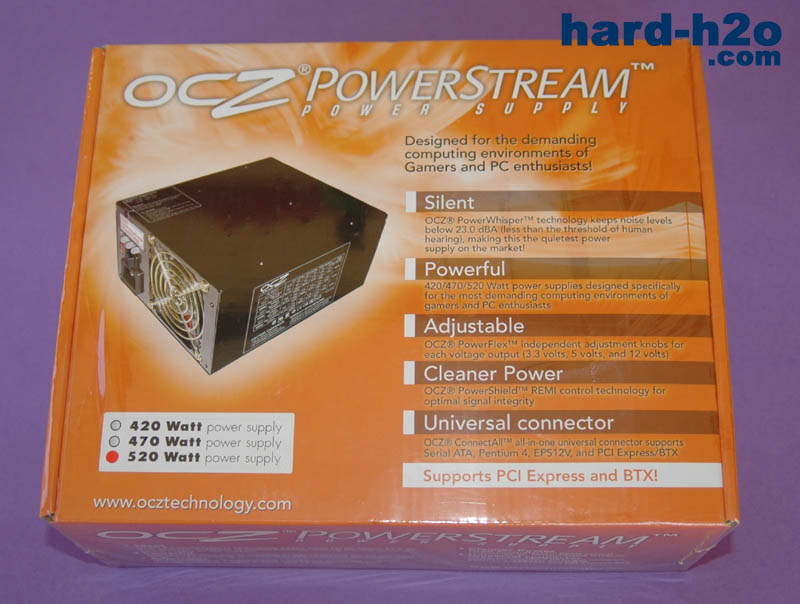

Ésta es la caja donde viene la fuente. En la parte superior podemos ver todas las características
avanzadas que lleva.
En la parte de atrás tenemos las especificaciones, la página web del fabricante y las normas que cumple,
entre ellas vemos el sello de la Unión Europea, por lo que es apta para el voltaje que tenemos en España.
En uno de los laterales observamos la gráfica de ruido generado de acuerdo al nivel de carga que esté
soportando la fuente. Podemos ver que a partir de un 60% de nivel de carga, los ventiladores se empiezan a hacer notar.
Al abrir la caja nos encontramos con la fuente envuelta en papel "burbuja", un pequeño manual y el
conversor de 24 a 20 pines, como vemos viene todo muy bien embalado, por lo que no habrá sufrido mucho en el transporte.
El cuerpo de la fuente viene protegido, como decíamos antes, con papel "burbuja", mientras que los
cables se quedan fuera. Como podemos ver los cables tienen una longitud bastante considerable, lo que hace apta la
fuente para grandes torres sin tener que utilizar alargadores.
La caja también contenía un pequeño manual, el cable de alimentación para conectarlo a la red
eléctrica y unas bridas para sujetar los cables a donde buenamente se pueda y tenerlos mejor organizados sin que
molesten en el interior de la caja.
El acabado de la fuente es espectacular y la gran cantidad de
cables nos hace prever que podremos conectar gran número de componentes.
Observamos el detalle de la rejilla dorada en el ventilador trasero, y la típica pegatina con las especificaciones.
El pulido del exterior de la fuente es insuperable. Tiene un efecto espejo
perfecto y es de color "cromo".
Vemos que el efecto espejo se conserva en todas las superficies de la fuente, también en lo que será la parte
inferior una vez colocada la fuente, por lo que reflejará el hardware que haya alrededor suyo (curioso efecto para el
que disponga de ventana en el lateral).
En el lateral nos encontramos lo que veíamos antes, la típica pegatina con las especificaciones de la
fuente en cuestión.
El modelo en cuestión se encuentra en la parte superior derecha de la fuente, en este caso la de 520 con
tensiones ajustables, en la pegatina vienen las especificaciones de los tres modelos disponibles, el de 420W, el de 470W
y el de 520W.
En el otro lateral podemos ver unas pequeñas rendijas.
En la parte superior vemos que hay unas cuantas pegatinas,
sobre el funcionamiento del sistema de regulación y las pegatinas de los
controles de calidad.
En la parte trasera podemos ver la gran maraña de cables que
sale de la fuente y de nuevo una rejilla dorada para proteger el ventilador
transparente trasero. La pena es que este ventilador no es luminoso al contrario
que el trasero que sí lo es, de un color verde.
Además del hueco del ventilador, la fuente cuenta también con
rejillas de ventilación en la parte posterior.
En la parte trasera de la fuente, la que más solemos conocer de ella, podemos observar unas cuantas
cosas: el ventilador y la rejilla dorada, tres LEDs de regulación de voltaje y tres potenciómetros para variar esos
voltajes, además del conector para el cable de alimentación. También observamos un interruptor y el selector de
voltaje (125V / 230V)
Aquí lo vemos todo más de cerca, y observamos que la fuente
posee un interruptor para encenderla y apagarla. La pegatina superior nos invita
a leer el manual de la fuente antes de usar los potenciómetros y la de abajo nos
recuerda que debemos de asegurarnos de seleccionar el voltaje correcto.
Detalle de la rejilla dorada y del ventilador, que es de la misma marca que la fuente: OCZ.
Las aspas son transparentes
Detalle del conector para el cable de alimentación, el selector de voltaje (a 230V, para poder
trabajar aquí en España) y el interruptor de encendido y apagado de la fuente.
En la parte superior de la fuente nos venía esta pegatina. Aquí lo podemos leer mejor. En ella
nos dice los rangos de voltaje que la fuente es capaz de dar en cada línea de tensión. Además nos explica el
significado del color de los LEDs de control: verde, cuando el rango está en torno al 5% de la tensión nominal de la
línea; rojo, cuando está por encima de ese 5% y amarillo, cuando está por debajo. También nos dice como hacer esos
ajustes en la tensión.
Ahora podemos ver la disposición de los LEDs y con toda claridad podemos ver que hay uno para cada una
de las tres líneas de tensión principales: +3.3V, +5V y +12V. La tensión se ajusta por medio de esos potenciómetros
azules que hay arriba de los LEDs por medio de un destornillador plano o algo que se le parezca. La tensión aumenta o
disminuye según el sentido del dibujo que hay impreso.
Procedemos a abrir la fuente para investigar en su interior
¡ATENCIÓN!: La apertura de la tapa de la fuente invalidará su garantía.
¡ATENCIÓN!: Es muy importante manipular este tipo de objetos con la mayor
precaución posible pues contiene elementos que son capaces de almacenar tensión
que puede ser dañina al cuerpo humano.
Una vez abierta la tapa de la fuente, podremos ver los dos
grandes disipadores, que serán los encargados de absorber todo el calor posible
que proviene de los transistores de potencia de la fuente y así evitar que haya
temperaturas inadecuadas dentro de la fuente. Los ventiladores se encargarán de
aliviar las temperaturas de estos grandes disipadores.
En el otro lateral de la fuente observamos los dos grandes condensadores (los
dos grandes cilindros negros) típicos de todas las fuentes de alimentación y a
la izquierda el pequeño circuito de los reguladores de las líneas de voltaje.
También observamos el ventilador que no lleva los LED's verdes y da al interior
de la caja.
En esta vista vemos con más detalle el circuito de los
reguladores de las líneas de voltaje
En un lateral de la fuente, vemos que todos los cables que salen van soldados a
la placa de circuito y que se agrupan todos en la misma parte
Ponemos en la báscula y obtenemos un peso de 2.15 Kg, señal de
la calidad de sus componentes.
Ahora pasamos a los cables que trae la fuente. Podemos ver la gran cantidad que trae.
Para empezar tenemos el conector de 24 pines (para EPS12V) con el conversor para 20 pines (placas
ATX y BTX).
Y aquí tenemos los archiconocidos molex de 4 pines, los
grandes para discos duros y unidades ópticas, y los pequeños para floppy y otros
dispositivos como son los reobuses comerciales o los frontales multifunción.
Este es el conector para SATA. Como es habitual sigue teniendo el típico plástico negro.
Aquí tenemos los conectores auxiliares de 12V para placas EPS (el de 8 pines) y para placas ATX/BTX
(el de 4 pines).
Los 2 molex con estabilizador de voltaje y con el cable reductor de interferencias
electromagnéticas, para enchufar discos duros o una tarjeta gráfica. La señal es todavía más "limpia", con menos
rizado, y menos oscilaciones. Se asemeja más a la tensión continua estable que necesitan estos componentes para trabajar
de forma óptima y sacar el máximo rendimiento.
Si retiramos levemente la funda termorretráctil
que llevan los dos conectores especiales para HD y VGA empezamos a vislumbrar
parte del por qué son especiales.
En su interior, los pines del molex llevan conectados una serie de condensadores
que son los responsables de filtrar la señal y proporcionar una señal más
"limpia" y con menos rizado y oscilaciones.
