LC Power pertenece a un grupo de servicio profesional de energía, contratado a desarrollar, diseñar, fabricar y a vender todas las clases de sistemas de fuentes de alimentación conmutadas. Están fabricando unas fuentes de alimentación para PC de bajo coste y de la gama media para sustituir a las fuentes genéricas que vienen de serie con las cajas pensando en los que quieran una fuente fiable y silenciosa sin desembolsar una cantidad grande. Es uno de los mayores fabricantes de fuentes de alimentación de ordenador en China y también uno de los fabricantes mas calificados de fuentes de alimentación para telefonía y corriente directa para las centrales eléctricas de centro China.



Especificaciones de la fuente:

- Modelo

- LC6550G Version 2.0

- Entrada

- 180 - 264V @ 47 - 63Hz / 4A

- Salida Total

- 550W máximo

- Salidas máximas / tolerancia / rizado

+5: 40A / ±5% / 50mV

+12V1: 16A / ±5% / 120mV

+12V2: 18A / ±5% / 120mV

+3,3: 35A / ±5% / 50mV

-5: 0,5A / ±10% / 100mV

-12: 0,8A / ±10% / 120mV

+5sb: 2A / ±5% / 50mV

- Eficiencia

- 65% mínimo @ carga máxima

- Intervalo de retención (Hold-up time)

- 16ms mínimo

- Dimensiones (Largo x Ancho x Alto)

- 150x140x86mm

- Peso

- 1,9 Kg

- PFC

- Pasivo

- Conectores y longitud de cables

- ATX 24 pines 60cm

- ATX12V 60cm

- AUX 60cm

- 1x Molex 60cm + Molex 15cm + Molex 15cm

- 2x Molex 60cm + Molex 15cm + Floppy 15cm

- 1x SATA 60cm + SATA 15cm


Presentación y vista en detalle:



Ampliar foto LC Power Silent Giant 14cm

Ampliar foto LC Power Silent Giant 14cm

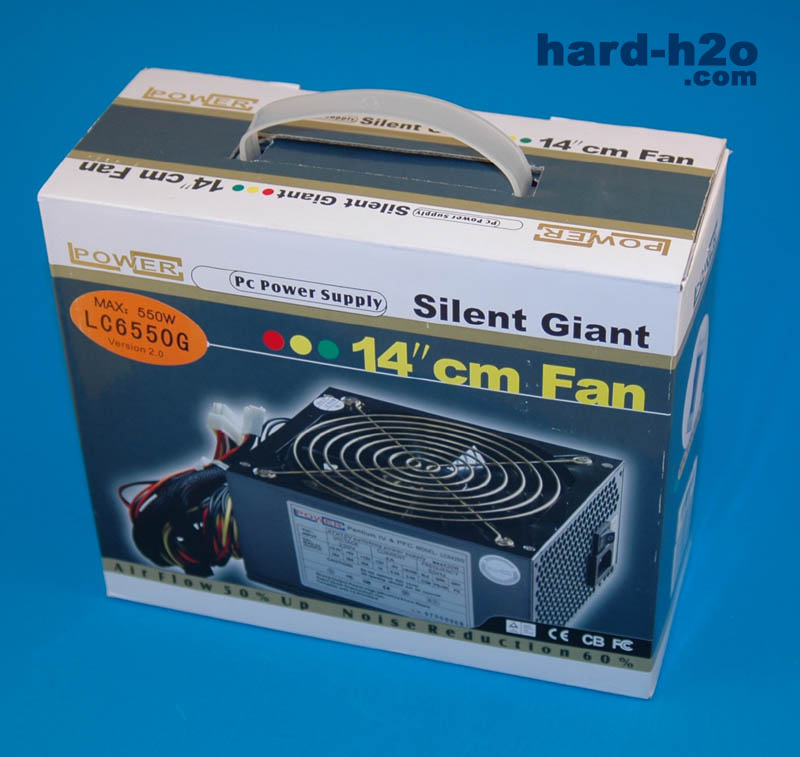

El embalaje consta de una caja de cartón con asa de transporte suficientemente rígida para proteger la fuente durante su transporte.

Por el lado posterior de la caja aparecen algunas características de la fuente como nivel sonoro silencioso, disipación avanzada, salidas de potencia real, protección de picos, protección de voltaje y corriente, circuito de PFC. Mejora un 50% el flujo de aire y reduce un 60% el nivel sonoro.


Ampliar foto LC Power Silent Giant 14cm

Ampliar foto LC Power Silent Giant 14cm

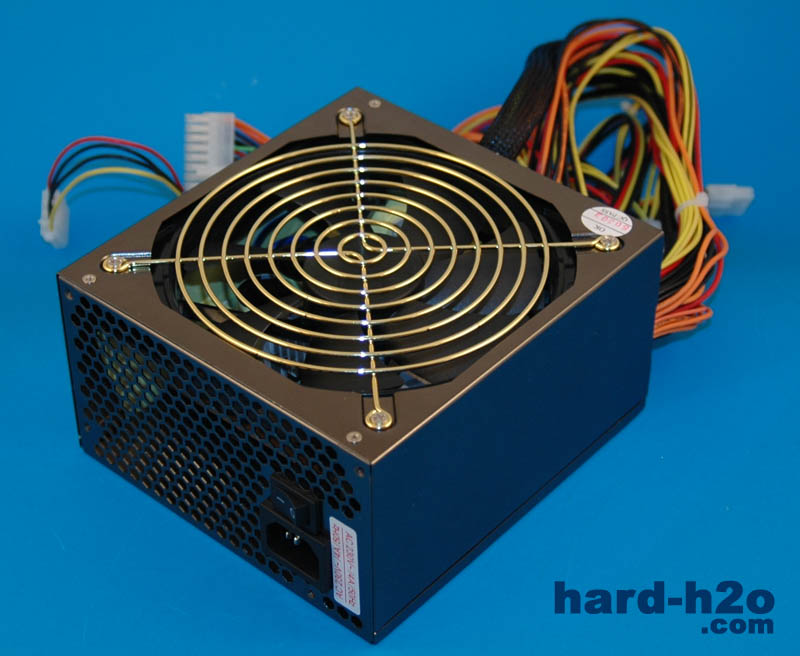

La fuente tiene un buen acabado superficial de color negro brillante con la parte trasera agujereada en forma hexagonal para evacuar el calor generado. La rejilla del ventilador es de color dorado.


Ampliar foto LC Power Silent Giant 14cm

Ampliar foto LC Power Silent Giant 14cm

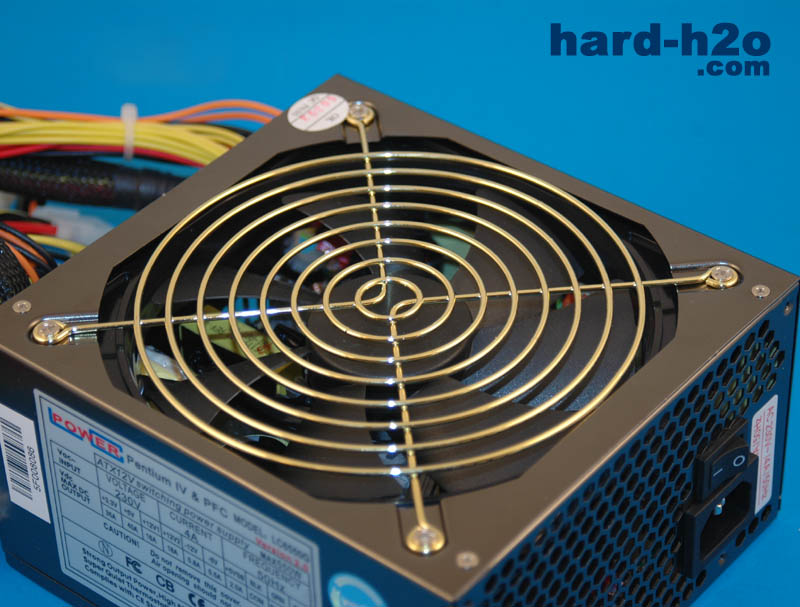

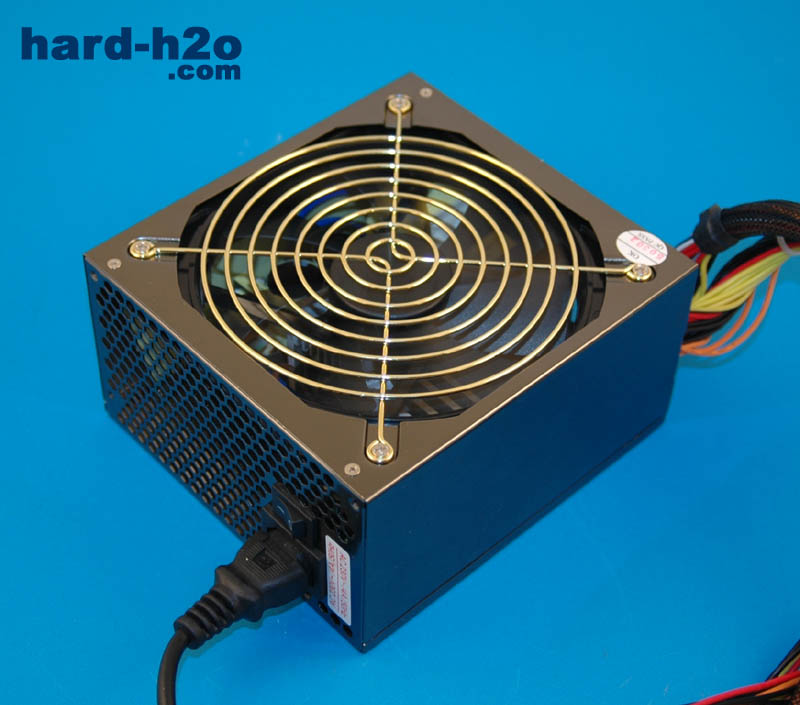

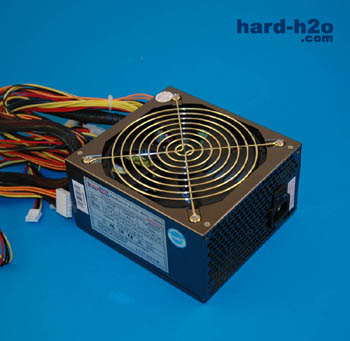

Lo especial de esta fuente es su sobre dimensionado ventilador de 14cm de diámetro el cual promete obtener un buen flujo de aire con un nivel sonoro mínimo. Se trata de un Yate Loon D14SM-12 de casquillo.

Aquí podemos ver el lado superior de la fuente.


Ampliar foto LC Power Silent Giant 14cm

Ampliar foto LC Power Silent Giant 14cm

En el lado derecho no podemos recalcar nada...

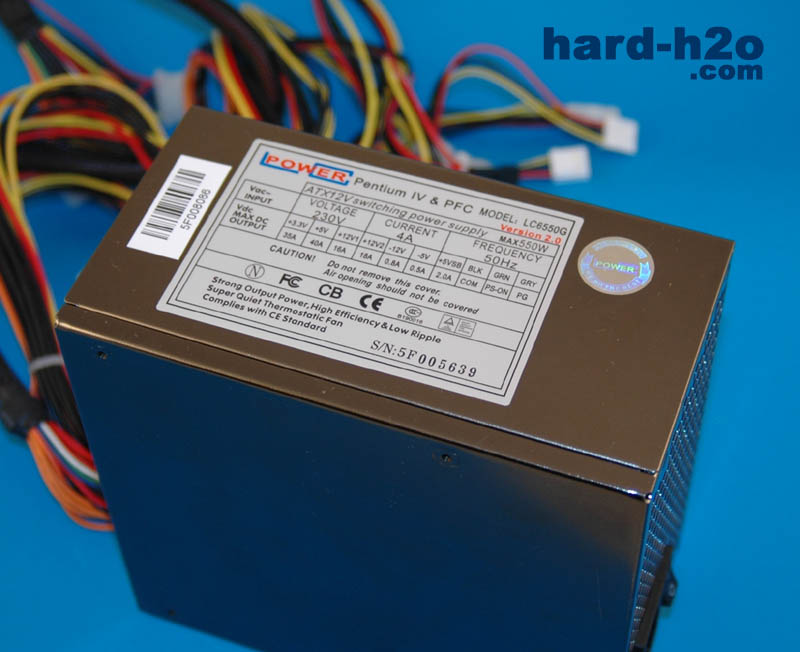

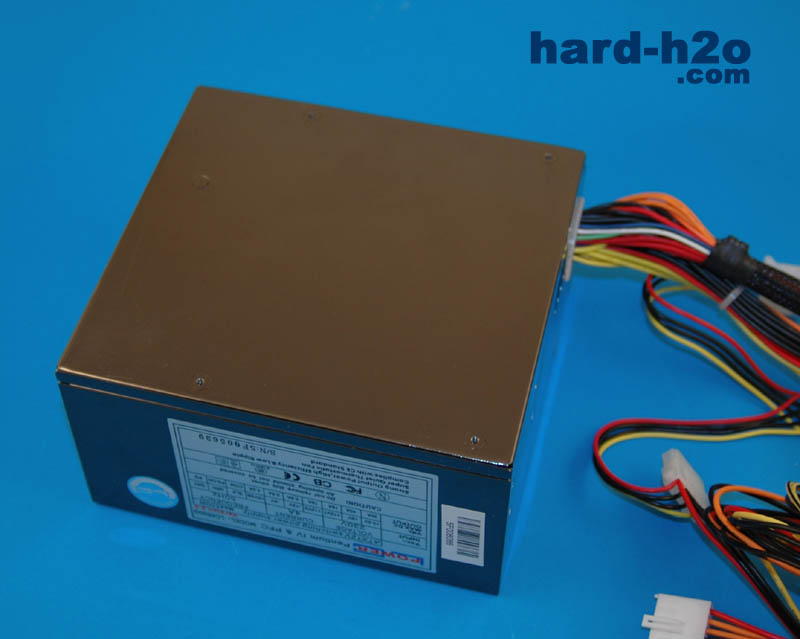

En el lado izquierdo tenemos el adhesivo con las especificaciones técnicas así como un holograma de LC Power.


Ampliar foto LC Power Silent Giant 14cm

Ampliar foto LC Power Silent Giant 14cm

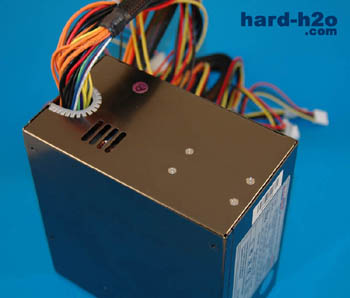

En el lado delantero de la fuente además de las salidas de los cables de alimentación tenemos unas pequeñas ranuras de ventilación.

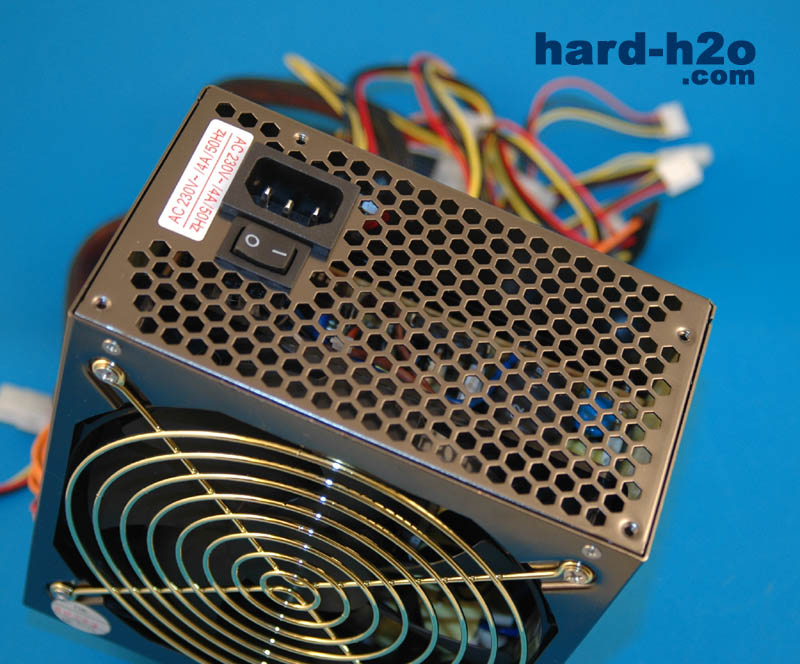

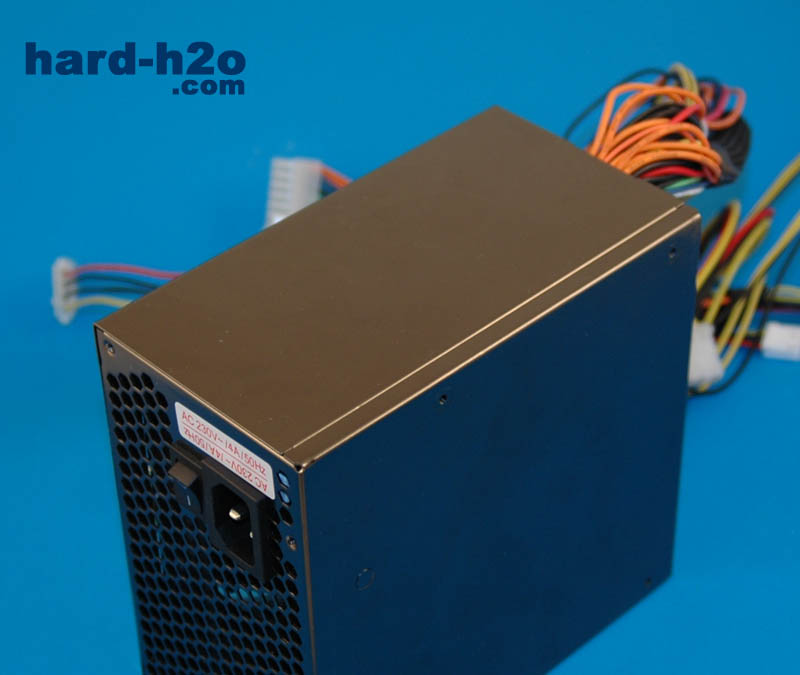

Y en el lado trasero tenemos el enchufe de corriente y un interruptor de apagado. No tenemos un selector de voltaje puesto que la entrada de voltaje es fija de 230V.


Ampliar foto LC Power Silent Giant 14cm

Ampliar foto LC Power Silent Giant 14cm

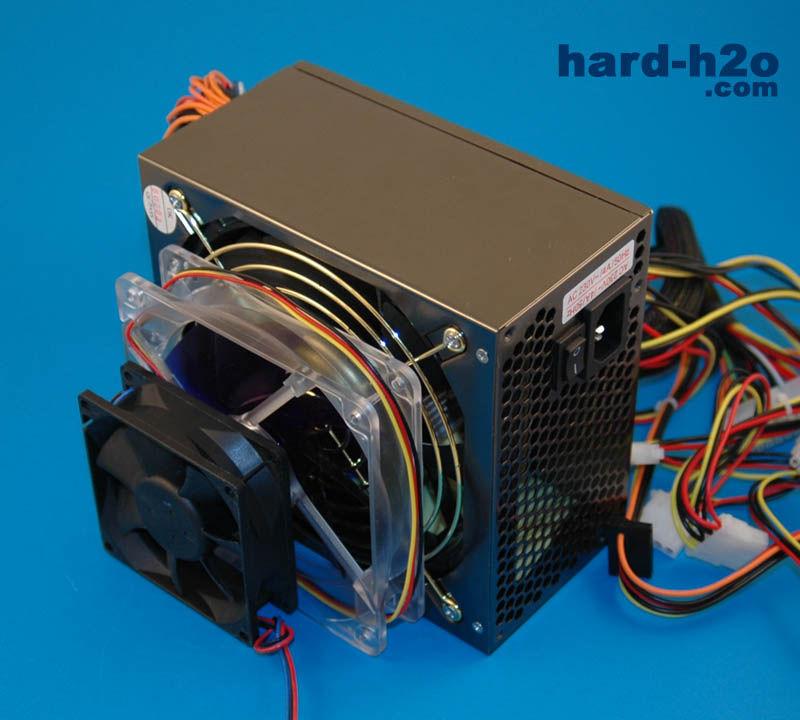

Podemos apreciar la diferencia de tamaño del ventilador de 14cm comparándolo con otros de 12cm y 8cm.

Podemos ver como el acabado brillante refleja un poco los cables en su base.


Ampliar foto LC Power Silent Giant 14cm

Ampliar foto LC Power Silent Giant 14cm

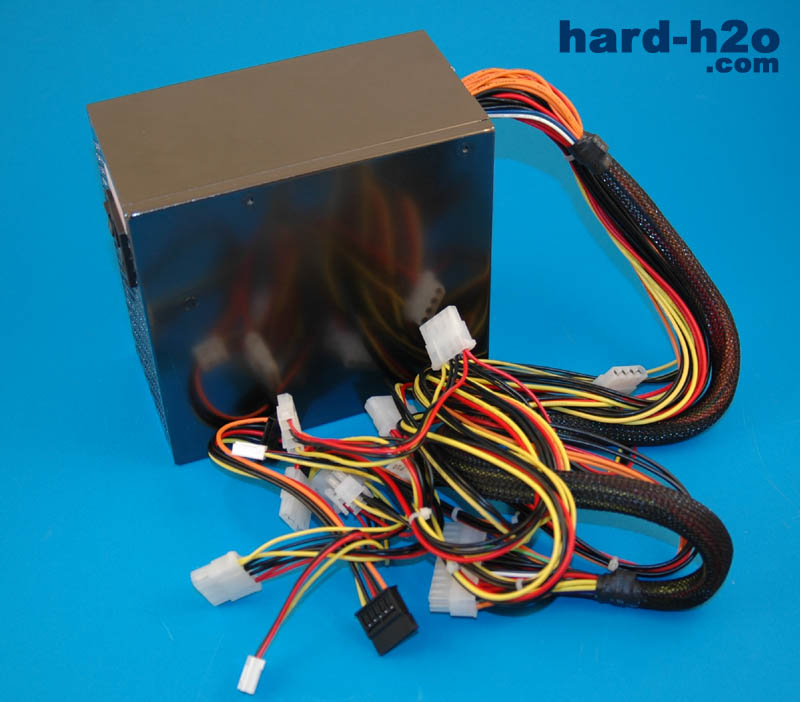

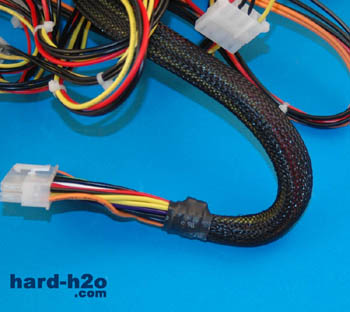

El cable de alimentación ATX de 24 pines para la placa esta recubierto por una malla de color negro, todos los demás cables no llevan ninguna malla o trenzado especial.

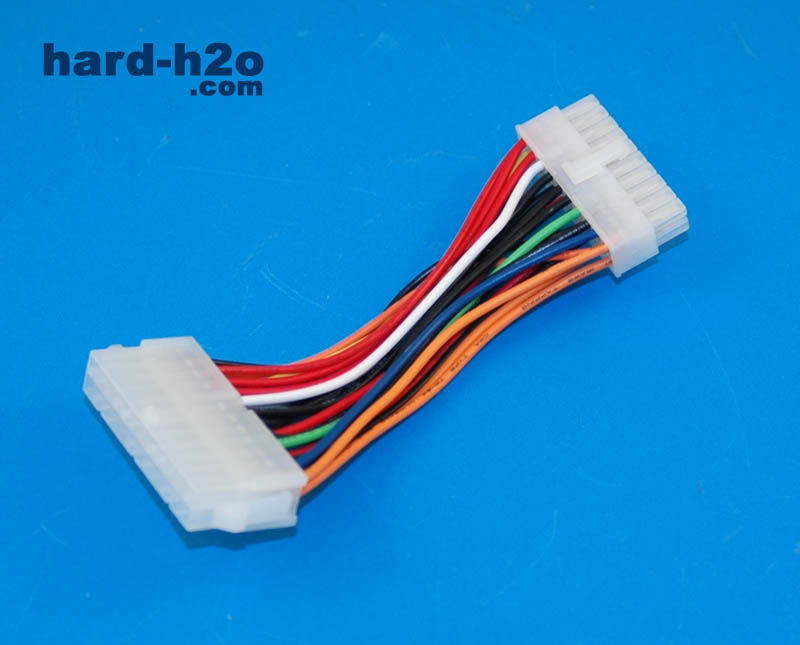

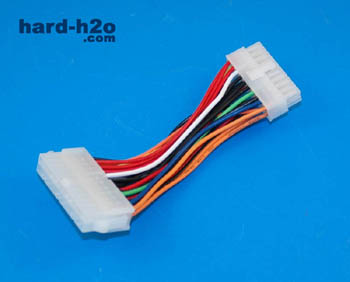

Junto a la fuente viene este adaptador para poder enchufar esta fuente a una placa de 20 pines.


Ampliar foto LC Power Silent Giant 14cm

Ampliar foto LC Power Silent Giant 14cm

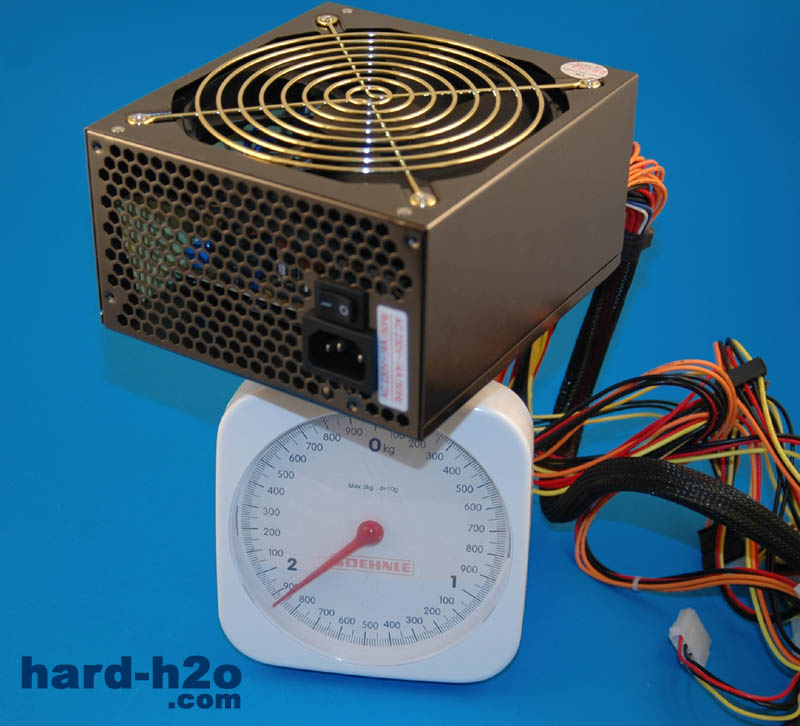

El peso de la fuente se sitúa en unos 1,9 Kg.

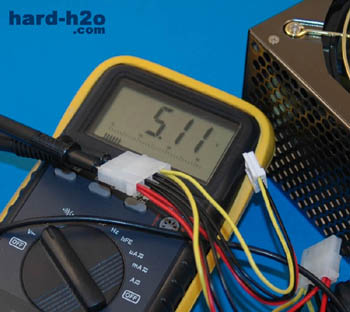

Conectamos la fuente a la red eléctrica para comprobar si da buenos voltajes antes de conectarla al PC, mas abajo podéis ver los valores obtenidos.



Ampliar foto LC Power Silent Giant 14cm

Ampliar foto LC Power Silent Giant 14cm

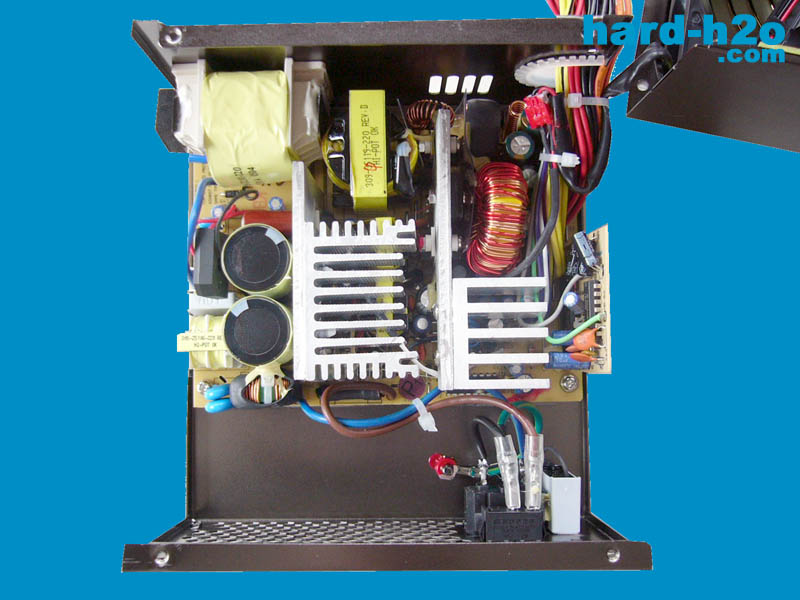

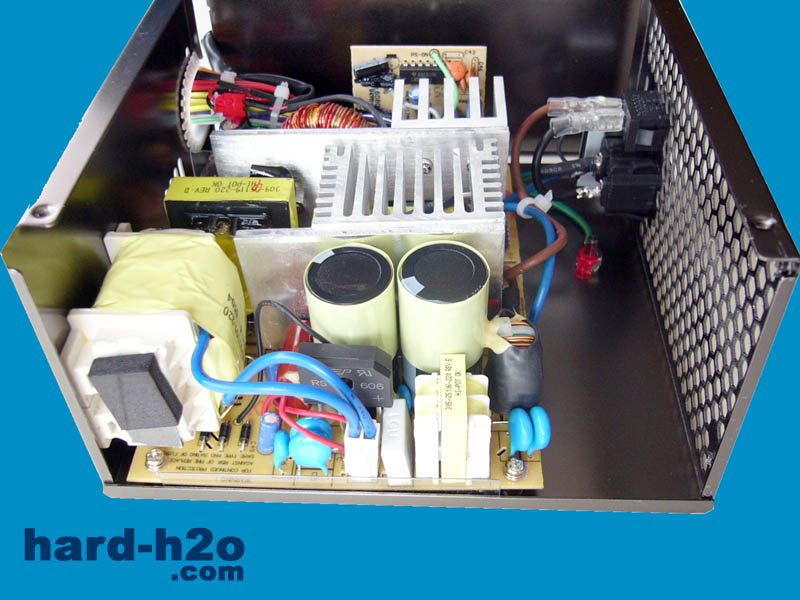

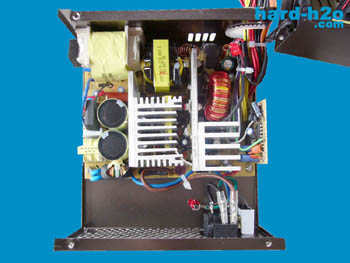

Aquí podemos ver el interior de la fuente, el gran bobinado de la izquierda es el PFC pasivo.

Los disipadores son un tanto simples, unas chapas de aluminio con unos disipadores atornillados lateralmente.


Ampliar foto LC Power Silent Giant 14cm

Ampliar foto LC Power Silent Giant 14cm

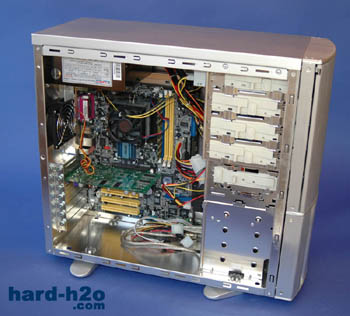

Vamos a proceder a montar la fuente en un equipo de pruebas.

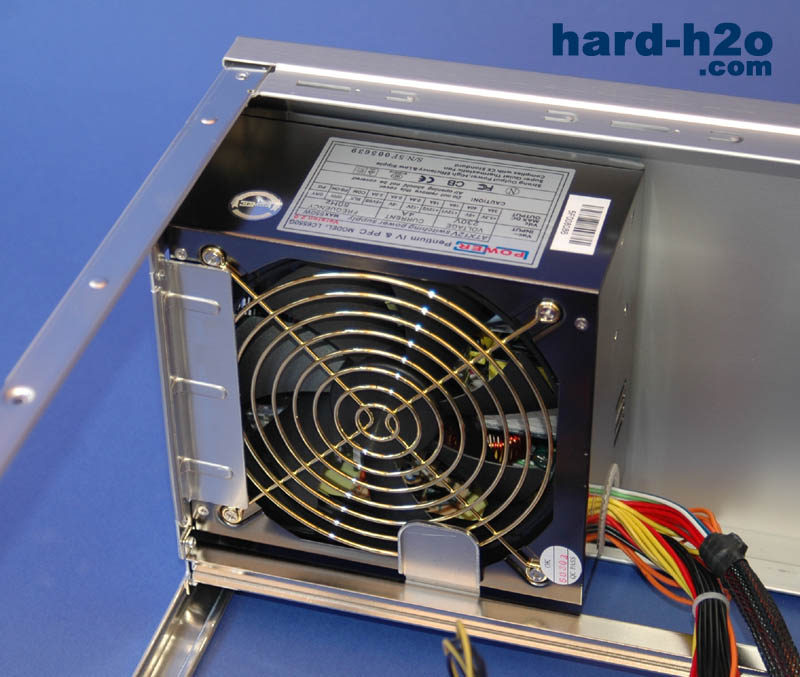

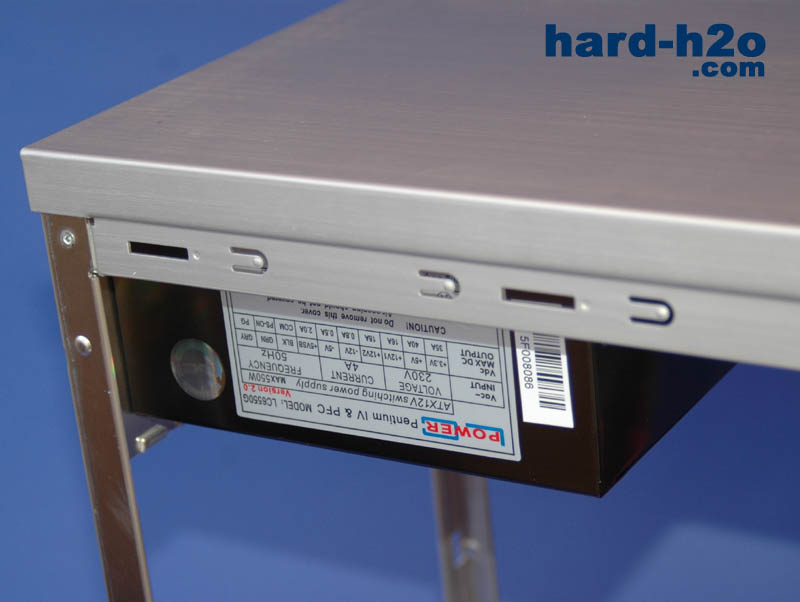

Ya la tenemos correctamente atornillada a la caja, falta enchufar los cables.


Ampliar foto LC Power Silent Giant 14cm

Ampliar foto LC Power Silent Giant 14cm

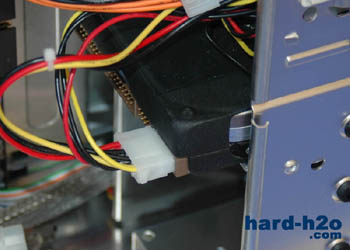

Enchufamos todos los componentes como discos duros y unidades ópticas a los molex.

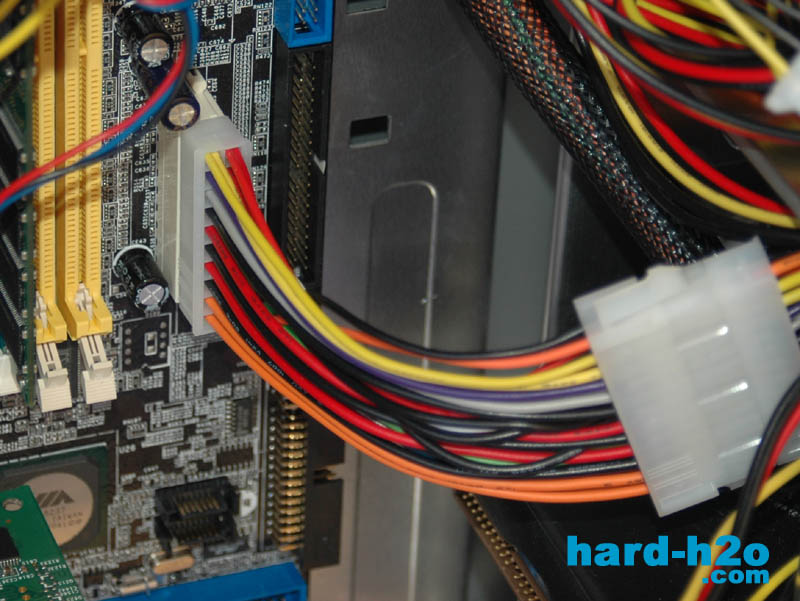

Y en nuestro caso empleamos el adaptador para conectarlo a nuestra placa de 20 pines.


Ampliar foto LC Power Silent Giant 14cm

Todo listo para enchufar el cable de alimentación al enchufe...


Ampliar foto LC Power Silent Giant 14cm

Ampliar foto LC Power Silent Giant 14cm

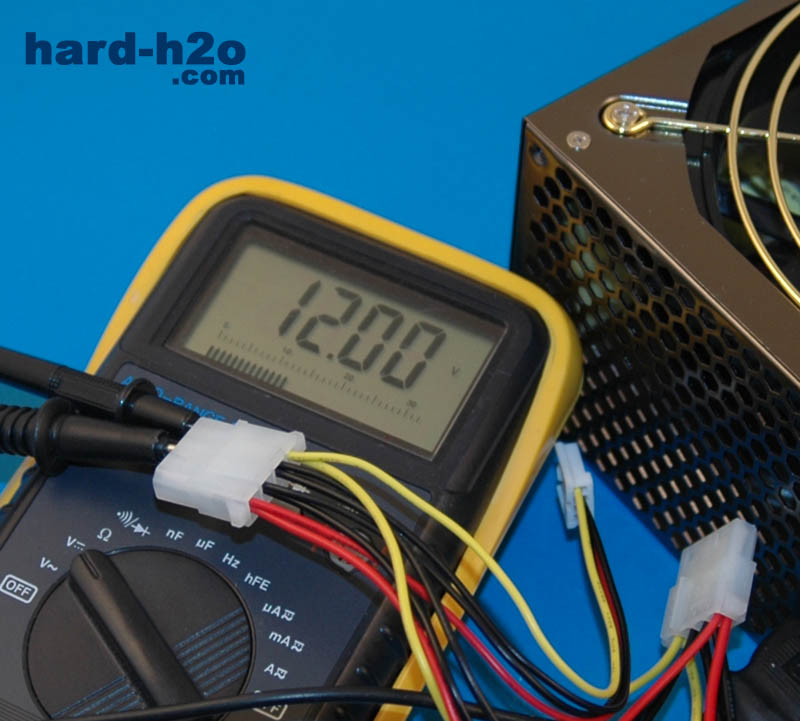

Éstos son los resultados de las primeras pruebas de voltaje puenteando la fuente y sin carga alguna conectada. Los voltajes son correctos

Equipo de pruebas:

Componente:

Modelo:

- Placa Base

- Epox 8RDA+

- Procesador

- AMD Tbred-B 2300 Mhz @ 1.80v

- Memoria

- 2x256 PC3200 @ 2,63V

- Tarjeta gráfica

- ATI Radeon 9500 128Mb

- Dispositivos

- 2 tarjetas PCI

- 2 discos duros

- 2 grabadoras CD/DVD

- Ventiladores

- 3 ventiladores de 8cm

- 1 ventilador de 12cm

- SAI

- 800VA interactivo pseudo-sinusoidal

- Prueba de voltajes:

Antes de nada se ha dejado funcionando el PC durante media hora para que todos los componentes y sobre todo la fuente alcance su temperatura normal de funcionamiento, luego se han tomado los valores del controlador de sensores de la placa mediante el programa MBM y con un multímetro digital directamente en la clavija ATX, ambas mediciones se han tomado tanto en reposo (idle) como a plena carga (full) con el Prime95 en modo 'maximum heat'.

Linea

Sensor Interno

Multímetro

Reposo

Carga

Reposo

Carga

+5V:

+4,51

+4,30

+4,75

+4,59

+12V:

+11,98

+12,04

+12,31

+12,43

+3,3V:

No disponible

+3,36

+3,36

-5V:

-5,04

-5,14

-5,07

-5,15

-12V:

-12,50

-12,77

-12,42

-12,60

+5Vsb

No disponible

+5,10

+5,06

- Nivel sonoro de la fuente:

El nivel sonoro de esta fuente es muy bajo y de frecuencia agradable y poco molesta, esto se logra gracias a su gran ventilador de 14cm que con la termo-regulación esta girando a muy pocas revoluciones.

- Conclusión:

Nos gusta Puede mejorar

- Funcionamiento muy silencioso gracias al gran ventilador.

- Voltaje de +5 demasiado bajo.

- Acabado brillante de la chapa.


- Cable ATX de 24 pines con funda de malla negra.



Esta fuente de la marca LC Power es una alternativa económica a las fuentes de gama superior con un nivel sonoro excelente lo que agrada mucho el trabajo con el ordenador ya que las fuentes genéricas normalmente suenan bastante. El voltaje de la línea de +5V en nuestros tests ha estado demasiado bajo, 4,6V en carga representa un 8% de error y la tolerancia especificada es del 5%, esto puede provocar un funcionamiento menos estable del sistema y limitarnos a la hora de hacer overclock. También hay que decir que el equipo de pruebas fuerza mucho la línea de 5V al alimentarse tanto la placa como la tarjeta gráfica de esta línea, en un sistema de Pentium IV o K8 donde la alimentación de la placa es por el +12V y/o usando una tarjeta gráfica que se alimente por la línea de 12V como las PCI-express, esta fuente puede darnos unos voltajes mas aceptables.
