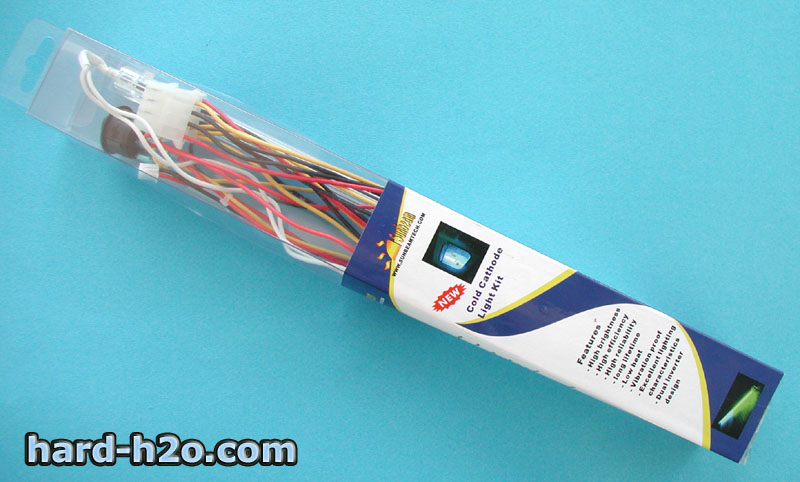

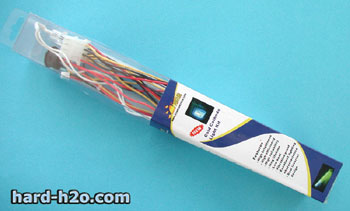

Envase del cátodo junto con sus componentes tal como nos llega. Tratándose de un producto frágil, se podían haber esmerado un poco mas.

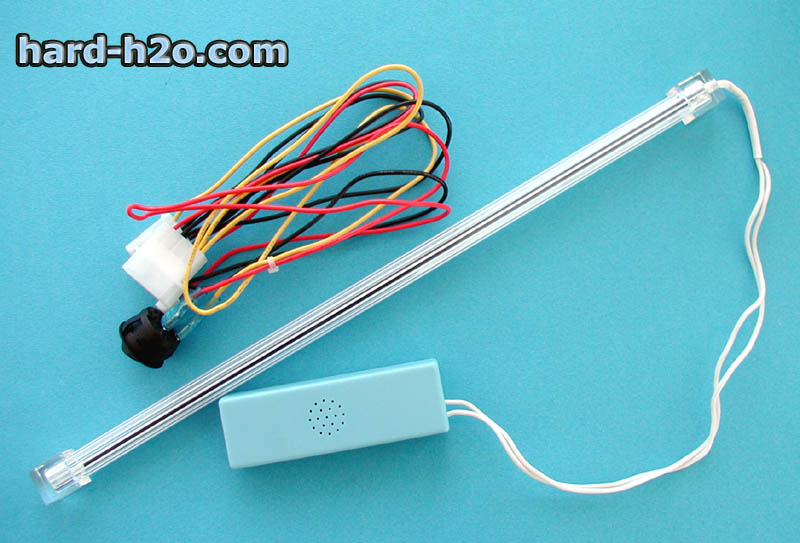

Al sacarlo del envoltorio, nos encontramos por un lado con el cátodo, el inversor, un interruptor, un par de conectores molex (macho - hembra)....

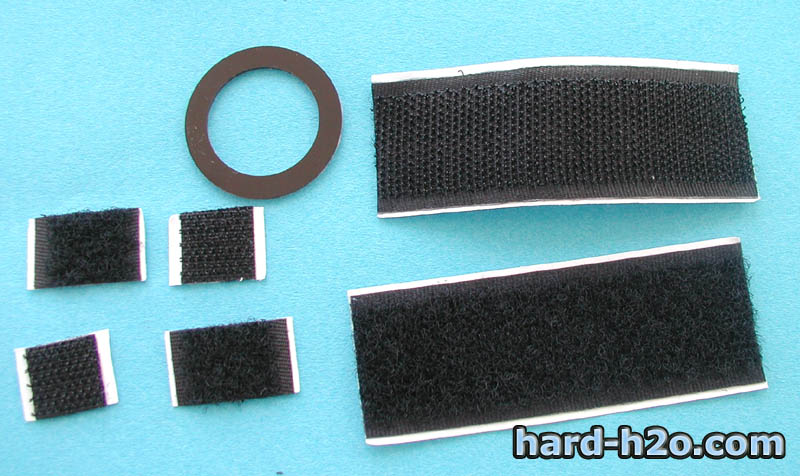

...una arandela para el montaje del interruptor y unos trozos de velcro adhesivo que nos pueden servir bien para fijar tanto el cátodo como el inversor.

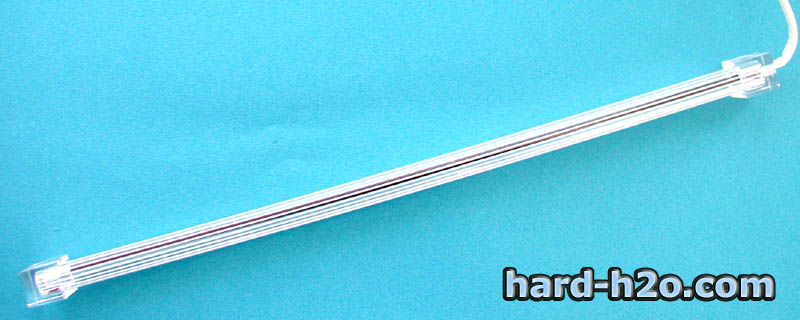

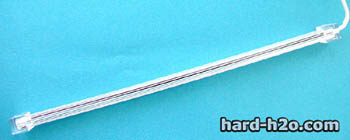

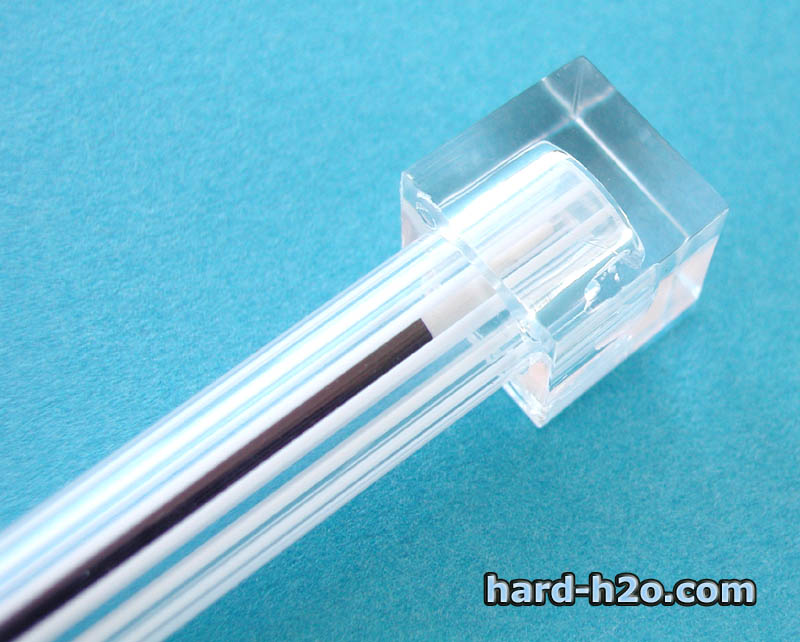

....con unos cubos de metacrilato en sus extremos que nos servirán de puntos de fijación.

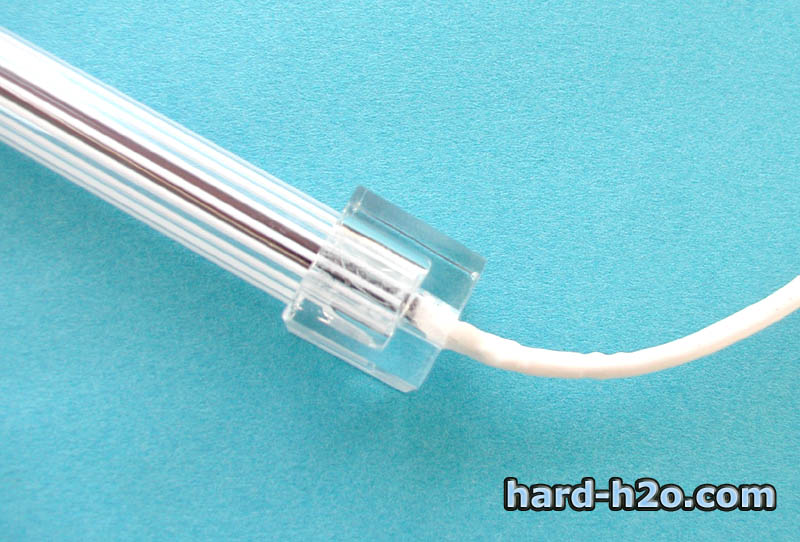

En uno de los extremos del cátodo, esta el cable que dará corriente al cátodo.

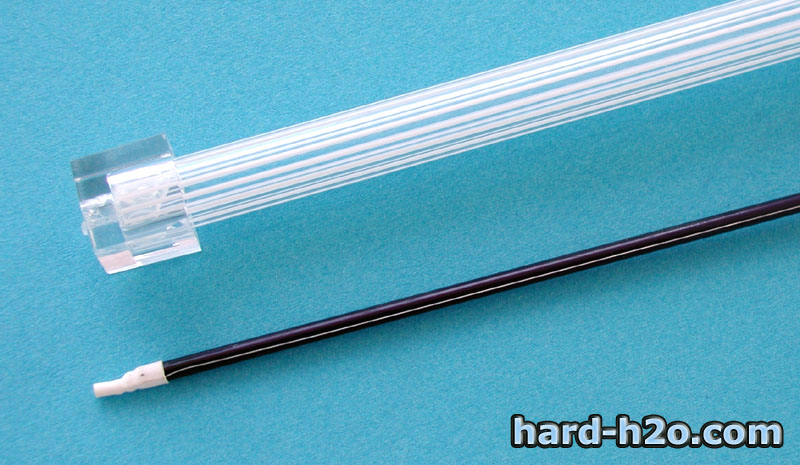

El cátodo realmente esta compuesto del tubo de plástico que nos sirve de "recipiente" y el núcleo que realmente es el que emite la luz UV.

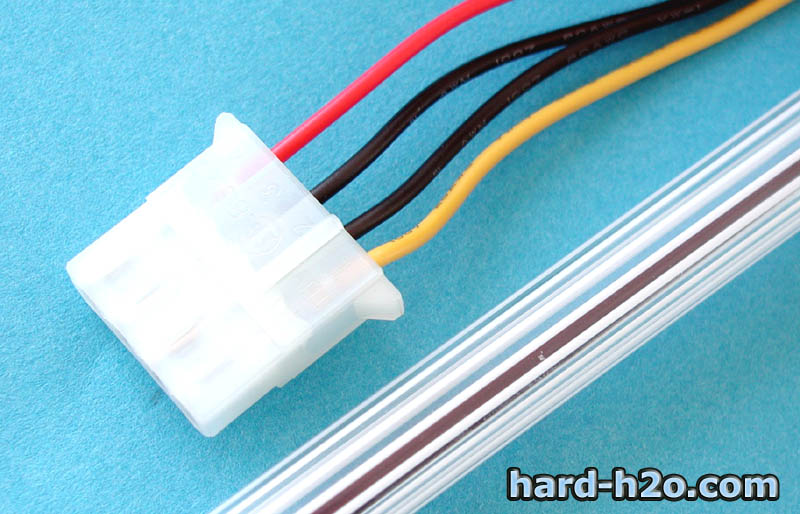

Éstos son los conectores y el cableado que necesitaremos para encender el cátodo. Todos ellos se suministran junto al cátodo.

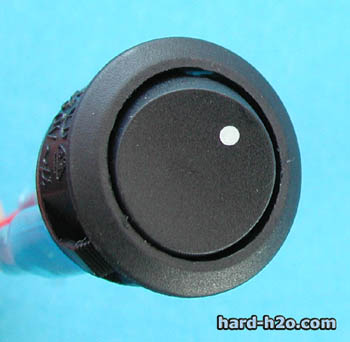

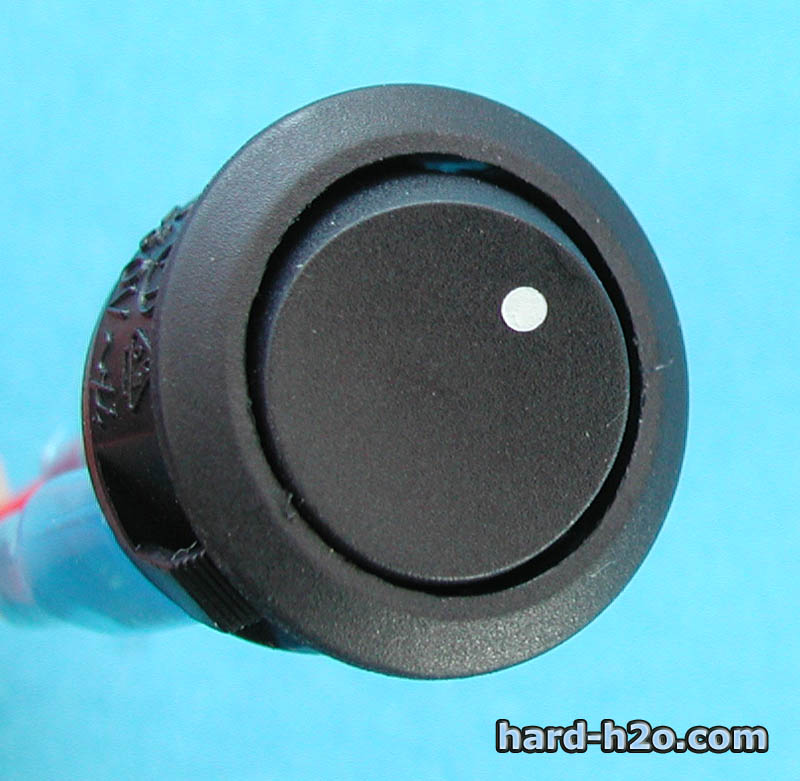

El botón de encendido - apagado del cátodo lo instalaremos según nuestras necesidades. Para realizar el agujero, nos ayudaremos de la arandela que viene en el pack, cuyo diámetro interior es igual al diámetro exterior del botón.

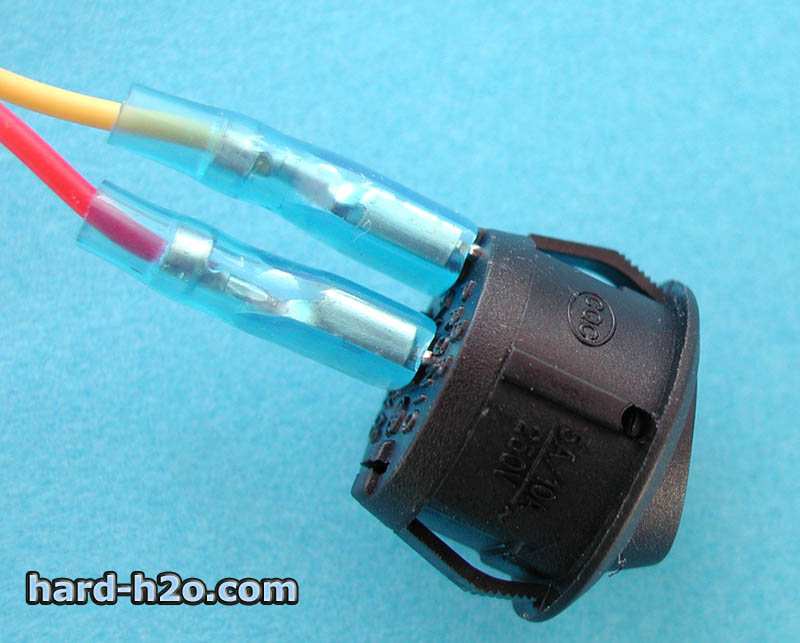

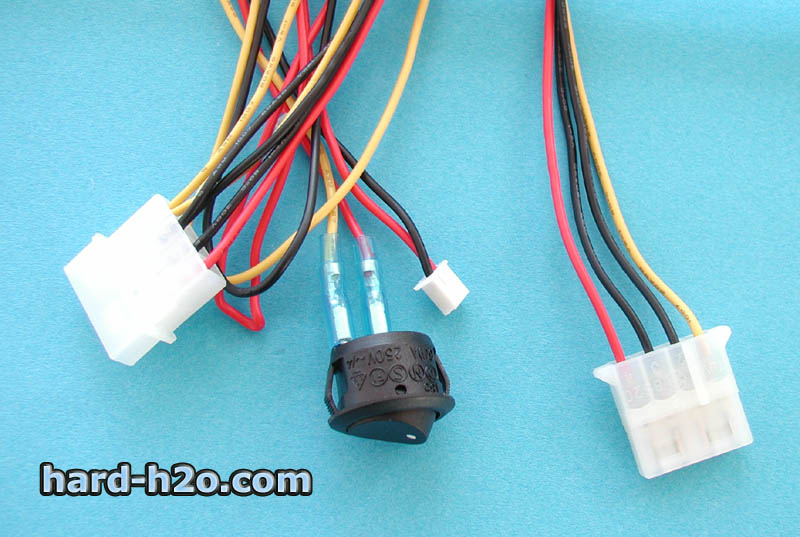

Las conexiones eléctricas del pulsador están hechas con conectores faston, muy fácil de quitar si queremos utilizar otro interruptor para controlar el cátodo.

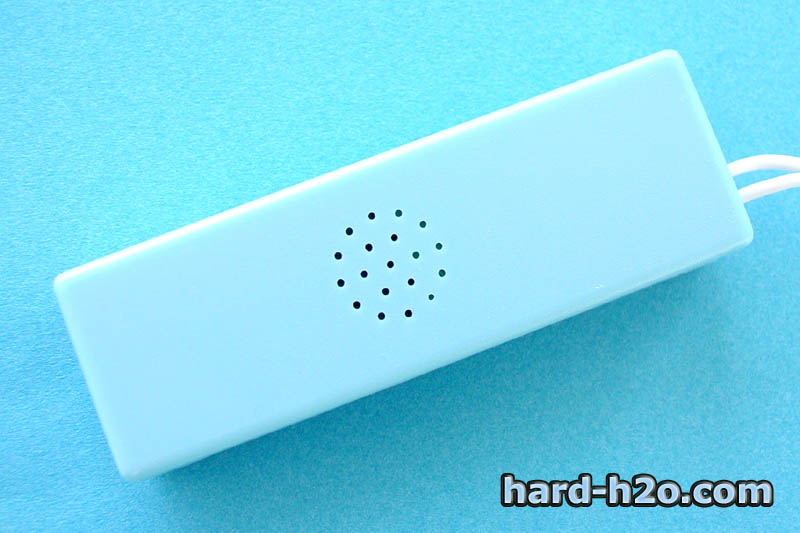

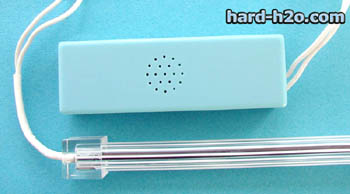

La cajita azul es el inversor del cátodo. Por comparación seria como el cebador en un tubo fluorescente. Gracias a esos agujeros, se mejora la ventilación del mismo.

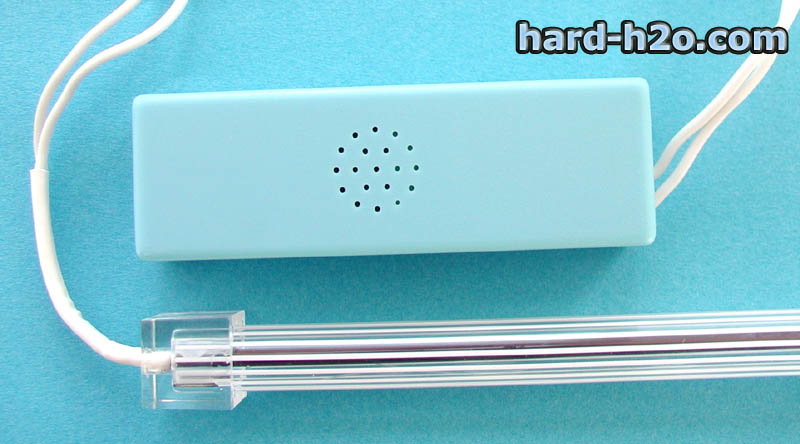

Imagen comparativa del inversor con respecto al cátodo.

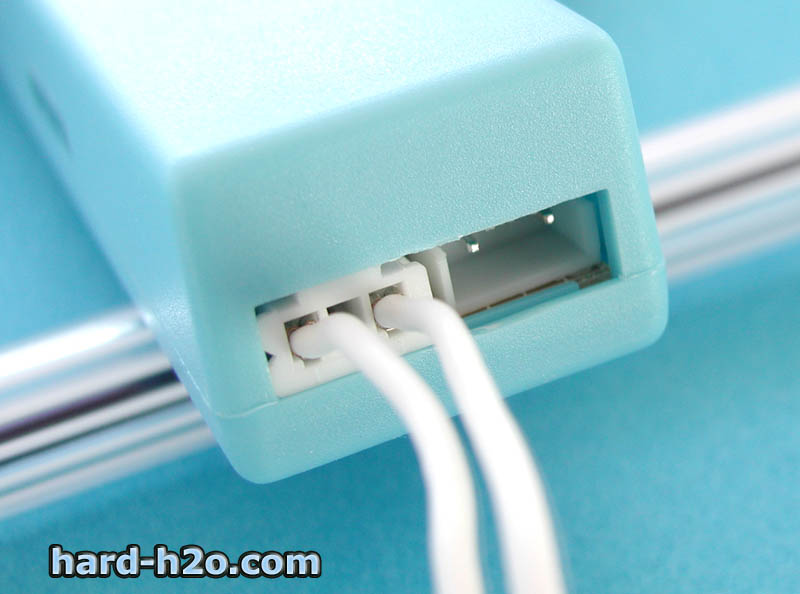

En un extremo del inversor nos encontramos con dos conectores. Éstos son los conectores de salida hacia el cátodo. Con este único inversor, podemos alimentar a dos cátodos.

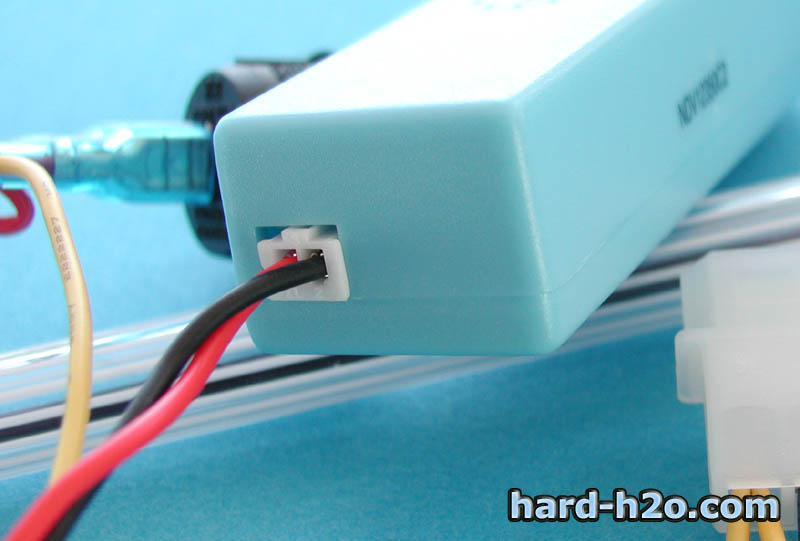

En el otro extremo del inversor, donde solo hay un conector, conectaremos la alimentación de 12 V hacia el inversor. Para completar la instalación, conectaremos a cualquier molex libre que quede en la fuente. Como el cableado del cátodo tiene un molex macho y uno hembra, no perdemos ninguna conexión para otros dispositivos.

Aspecto al encender el cátodo en presencia del luz natural.

.....y ahora sólo con la luz emitida por el cátodo.

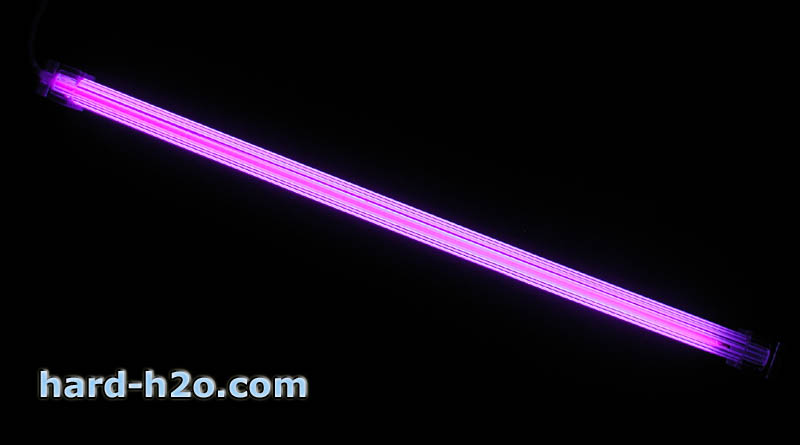

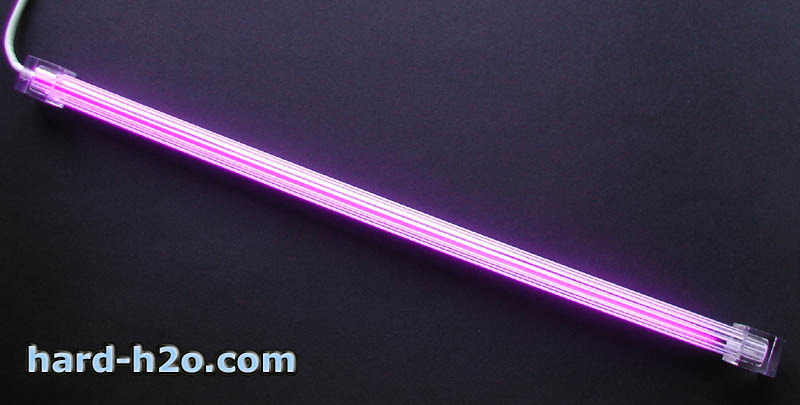

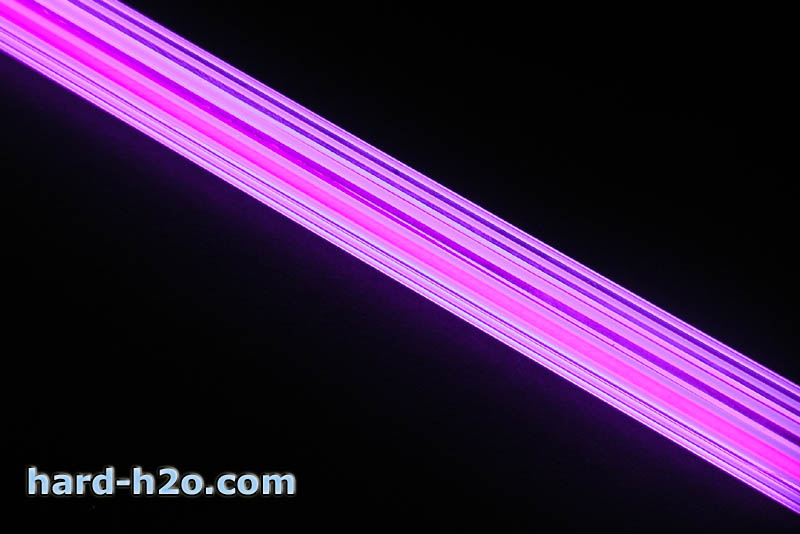

Primer plano del cátodo a pleno rendimiento.

Este es un ejemplo de la luz de nuestro cátodo aplicado a los rotuladores reactivos UV.

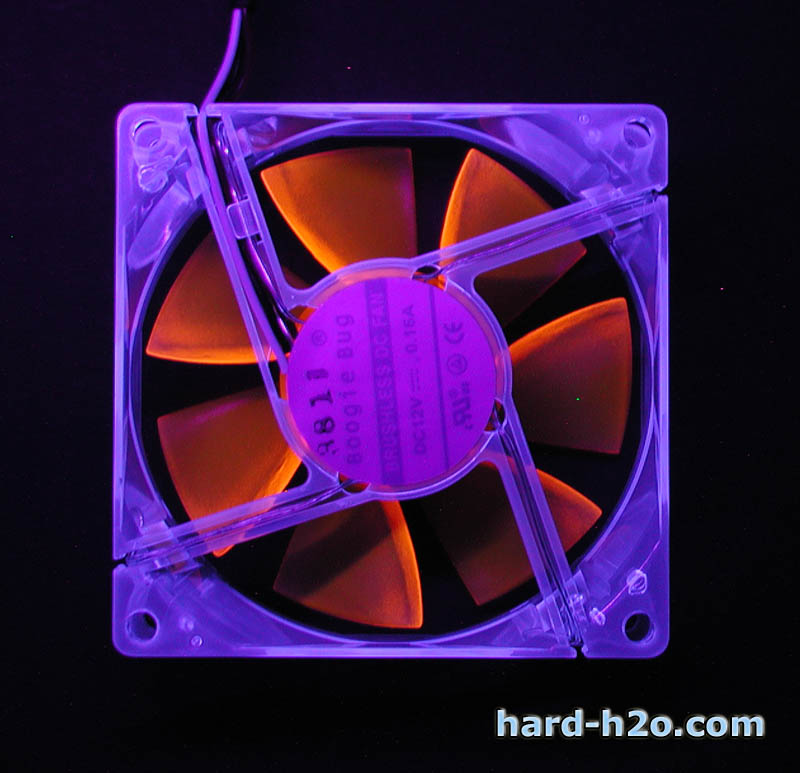

Efecto UV sobre un ventilador, también reactivo a este tipo de luz.

Sobre pintura reactiva.

Cables IDE reactivos a UV.

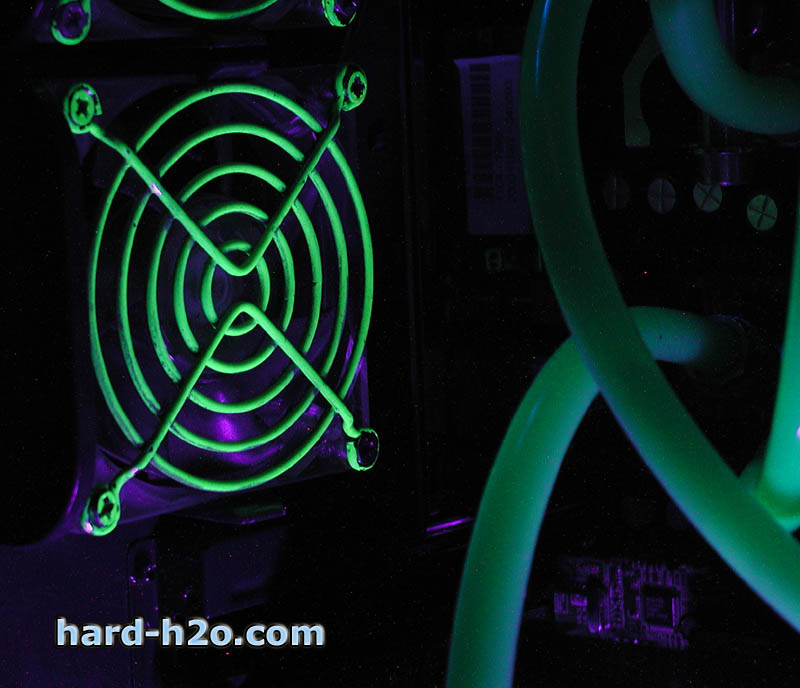

Rejilla de ventilador convencional pintada pintura reactiva UV.

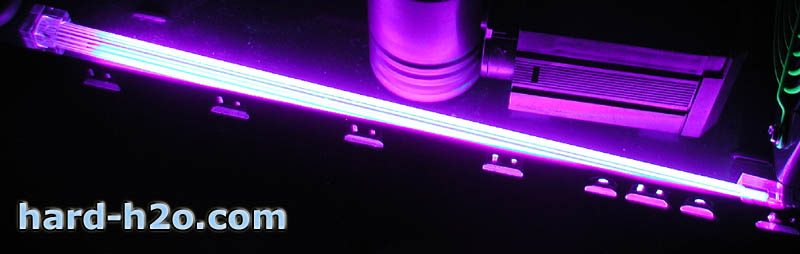

Una de las posibles ubicaciones de nuestro cátodo en la parte inferior nuestra caja. Así no se verá al colocar la tapa.

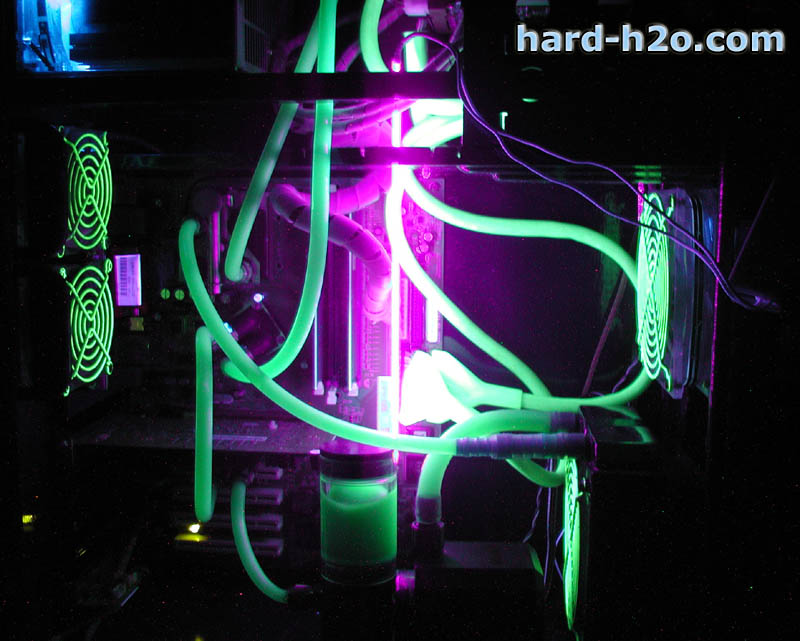

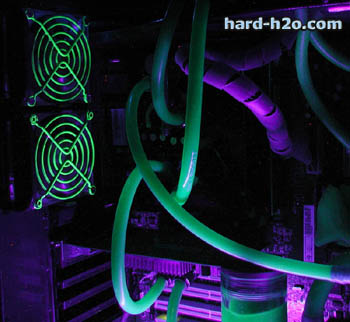

Una vista general de un Pc equipado con componentes reactivos a la luz UV, incluyendo circuito de Rl con líquido también reactivo.

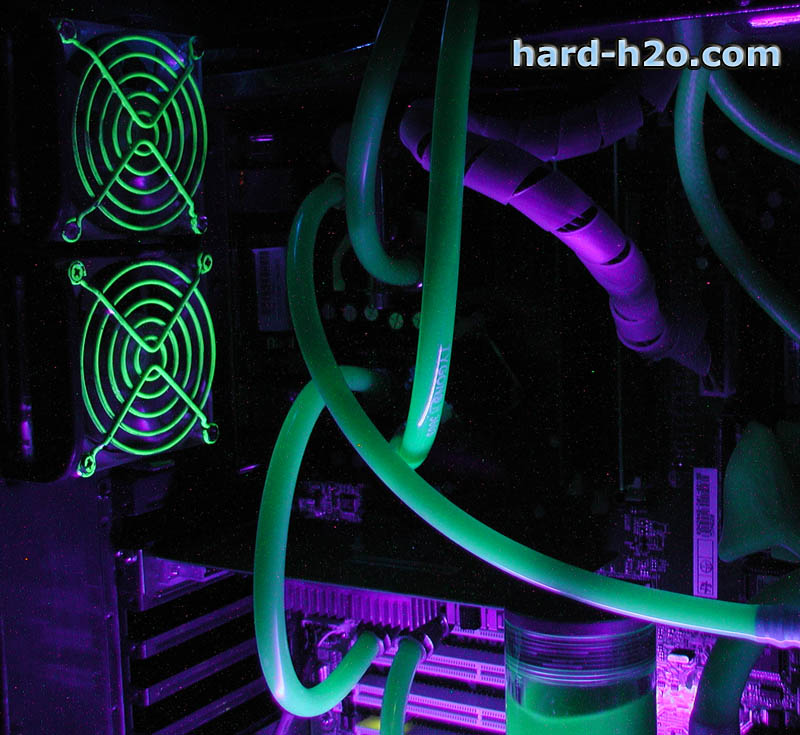

Detalle de las tubos  de nuestro sistema de refrigeración líquida con líquido reactivo UV.

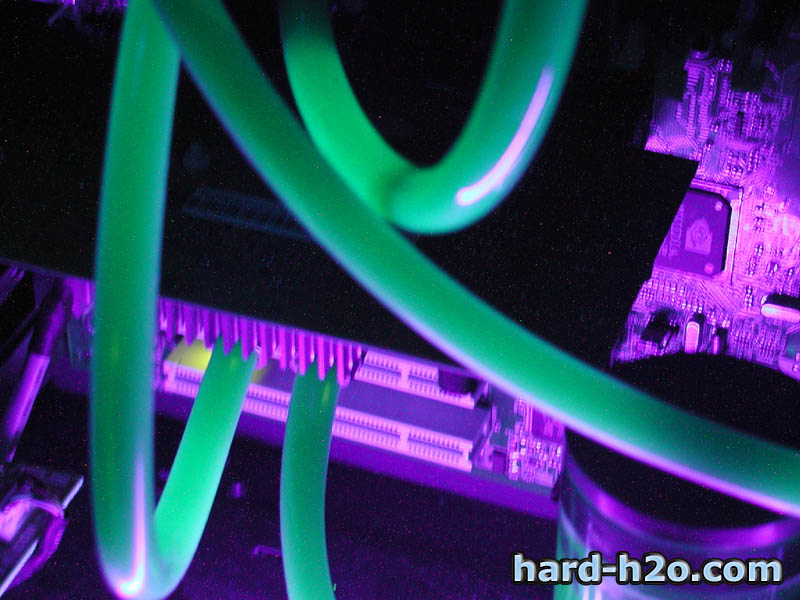

Y un primer plano de los tubosr.
