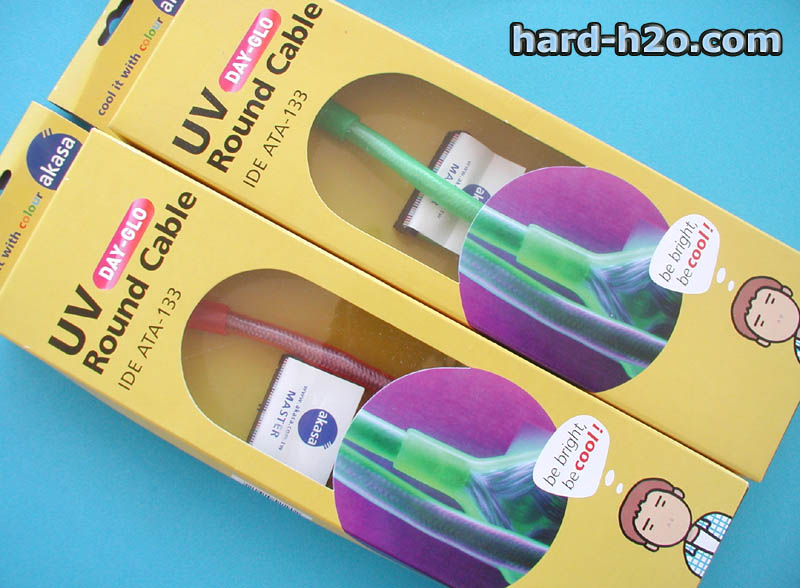

Aspecto exterior de la caja de los cables IDE. Por la ventanilla podemos ver el color del cable en cuestión.

En la parte trasera de la caja, nos encontramos publicidad de los productos que comercializa Akasa

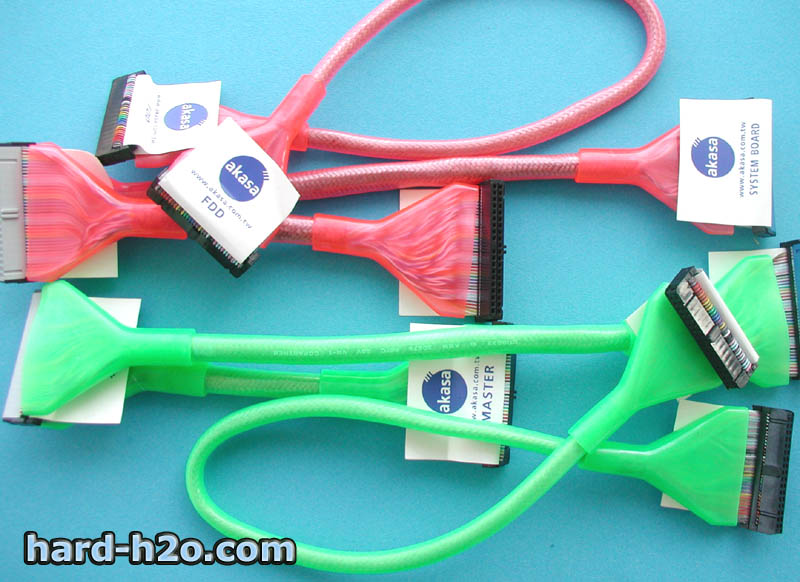

Este es el aspecto de los cables. Podemos apreciar que todos los terminales están perfectamente identificados, lo cual nos facilitara su posterior instalación.

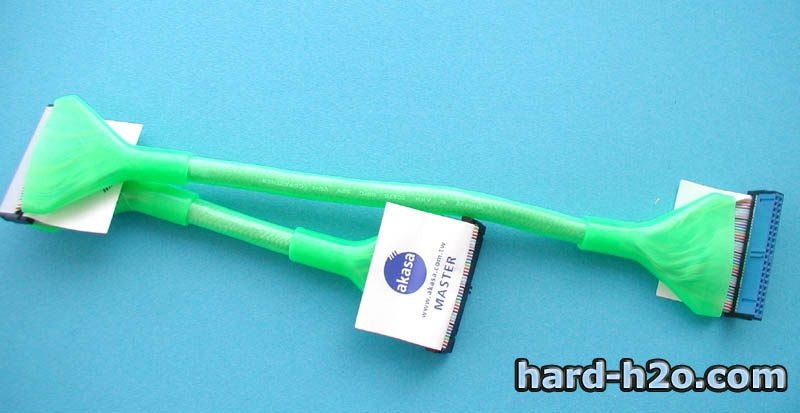

Vista general del cable verde IDE.

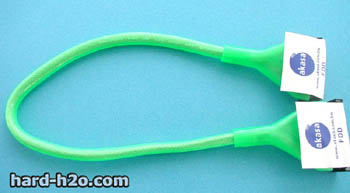

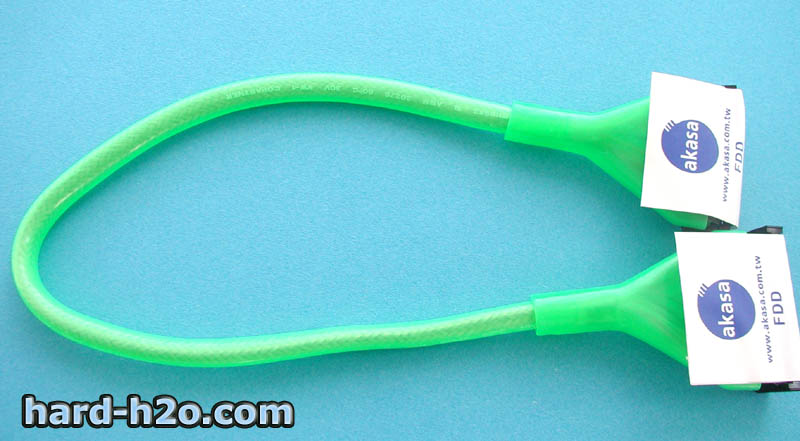

Vista general del cable verde para floppy

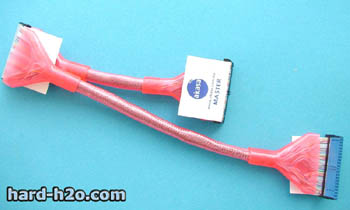

En esta foto podemos apreciar el cable IDE de color rojo.

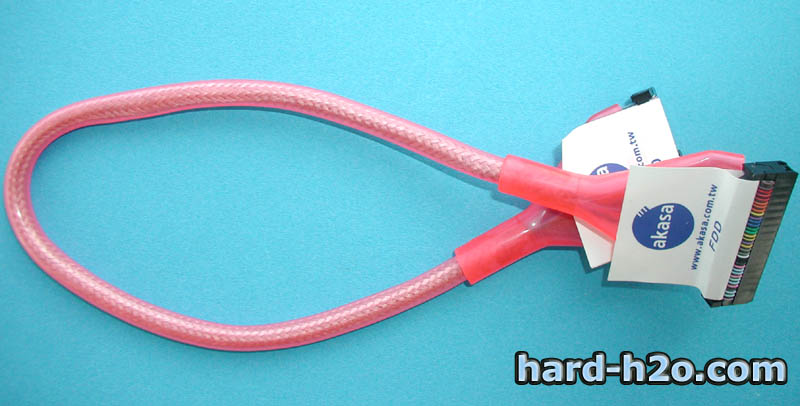

El cable para floppy, esta vez de color rojo.

Estos cables, además de ser reactivos a la luz UV, también son redondeados, lo cual mejora la ventilación interna del PC y nos ayuda a mejorar el orden interno del cableado de la caja.

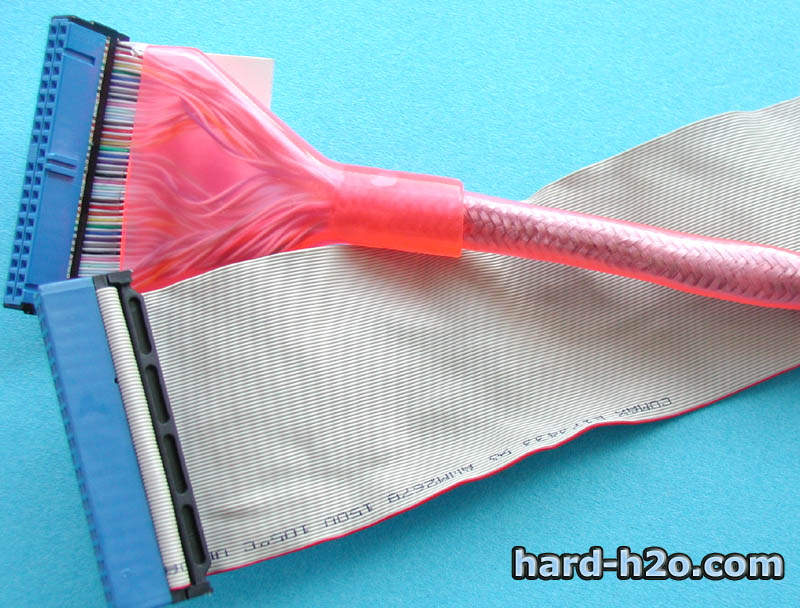

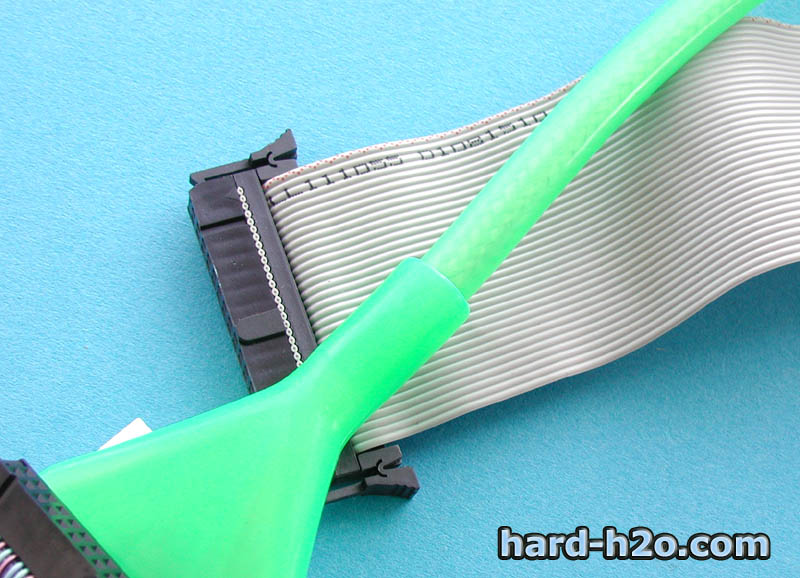

Se puede apreciar claramente la diferencia entre un cable plano normal IDE y el redondeado, en cuanto a tamaño se refiere.

El hecho de que la funda no cubra la totalidad del conector, y nos deje un ligero espacio hasta el conector, nos ira muy bien a la hora de conectar el cable a su dispositivo.

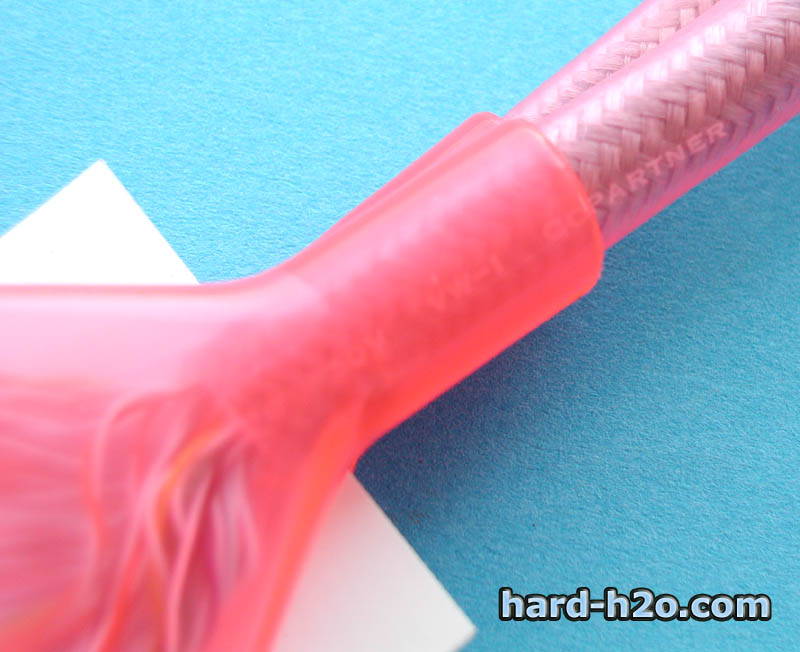

Aquí se aprecia que la funda del cable es una pieza y la funda del conector es otra.

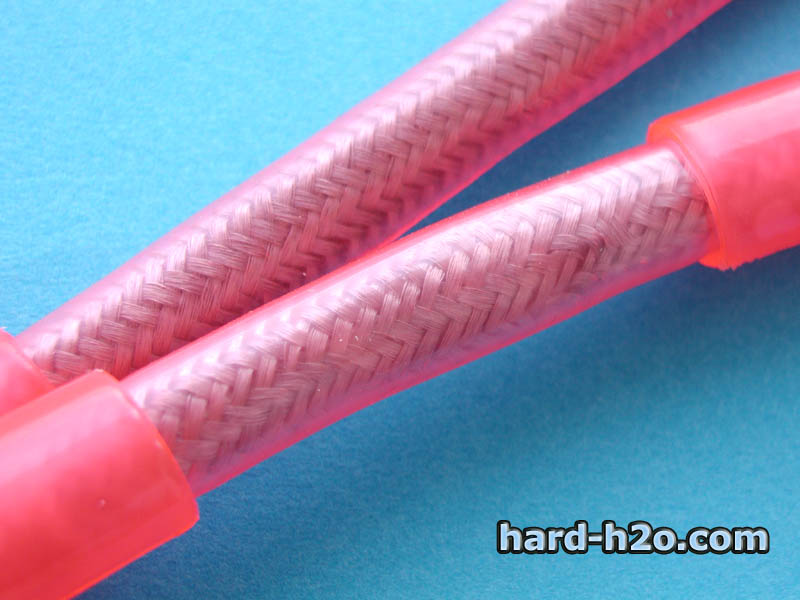

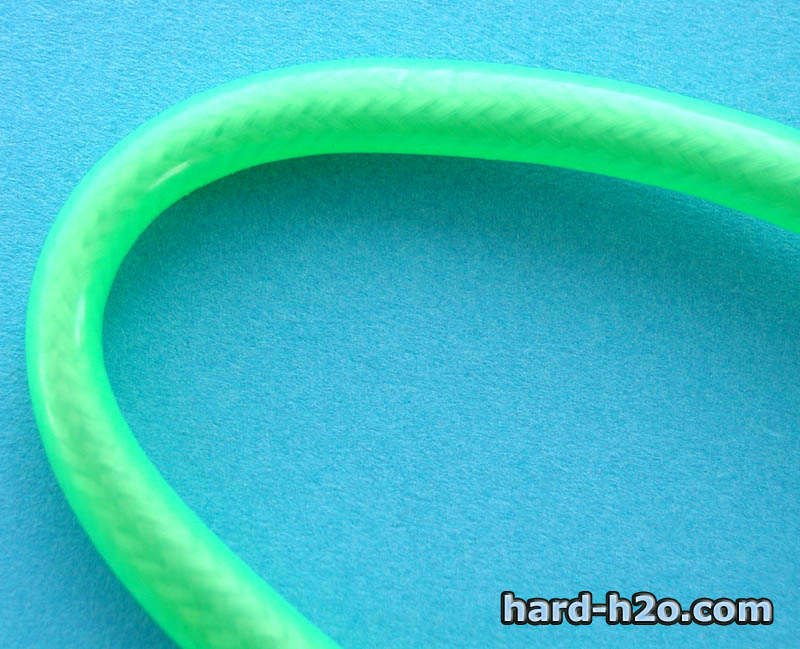

En el interior del cable existe una malla la cual da mayor firmeza al cable y así evita que se pinze cuando se dobla.

Esta malla interna, también puede evitar interferencias externas sobre el cable.

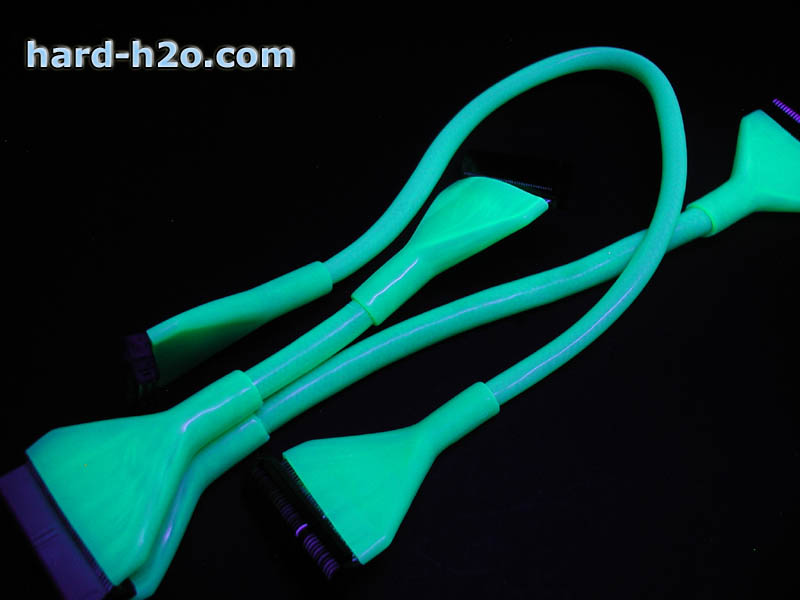

Este es el aspecto del cable verde cuando lo iluminamos con luz ultravioleta.

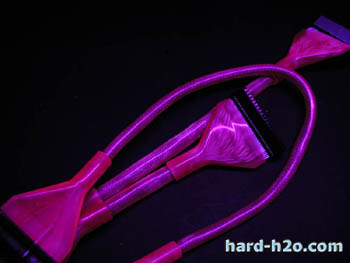

El mismo caso, pero esta vez se trata del cable rojo. Cuando se le aplica luz UV tiende mas a color morado que rojo.

Realmente, el efecto es superior en el cable verde que en el rojo.

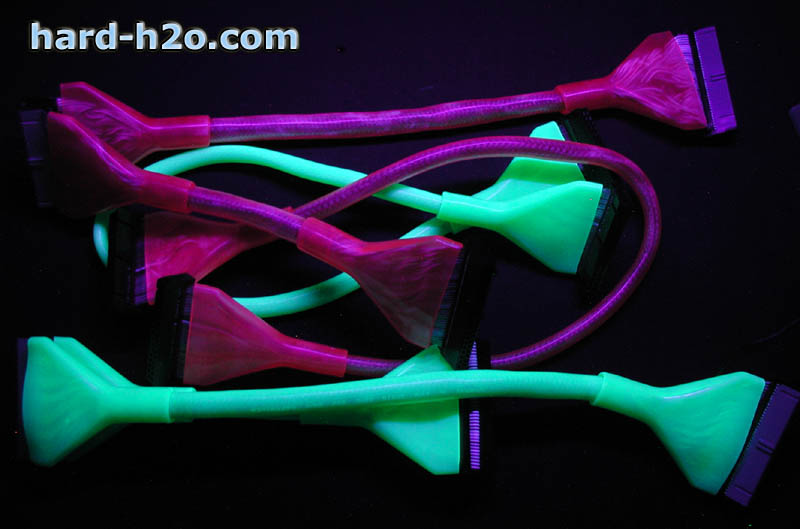

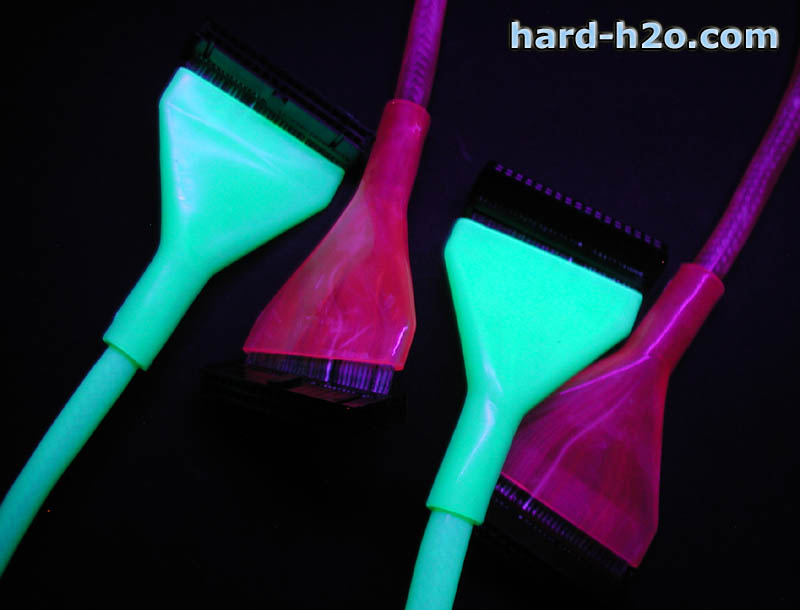

Al estar juntos, el verde casi se "come" al rojo.

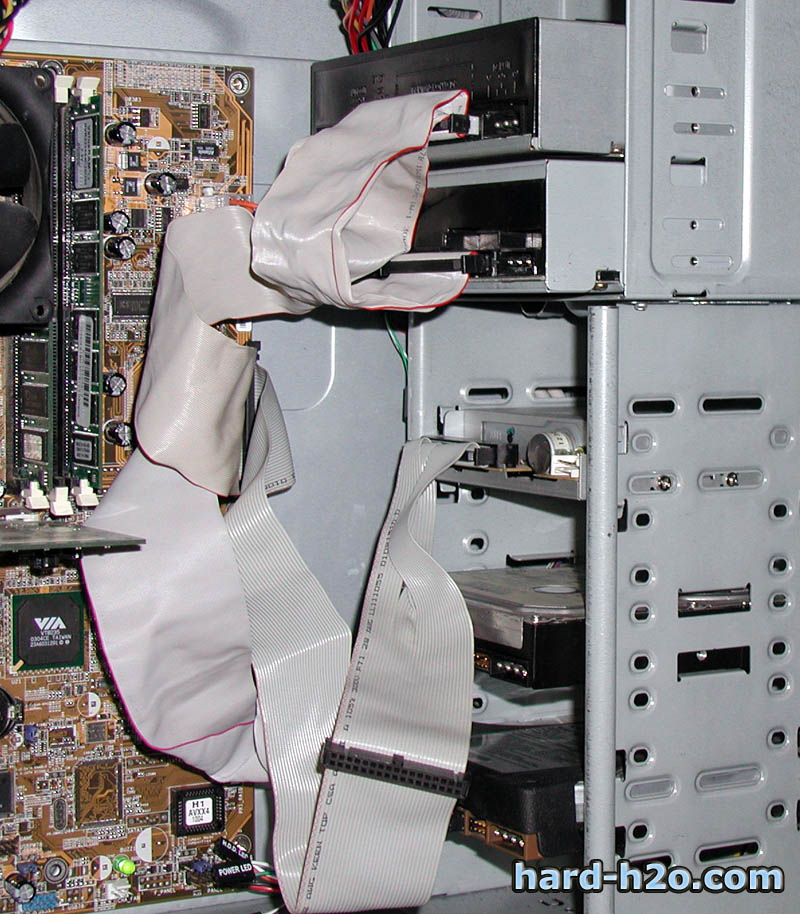

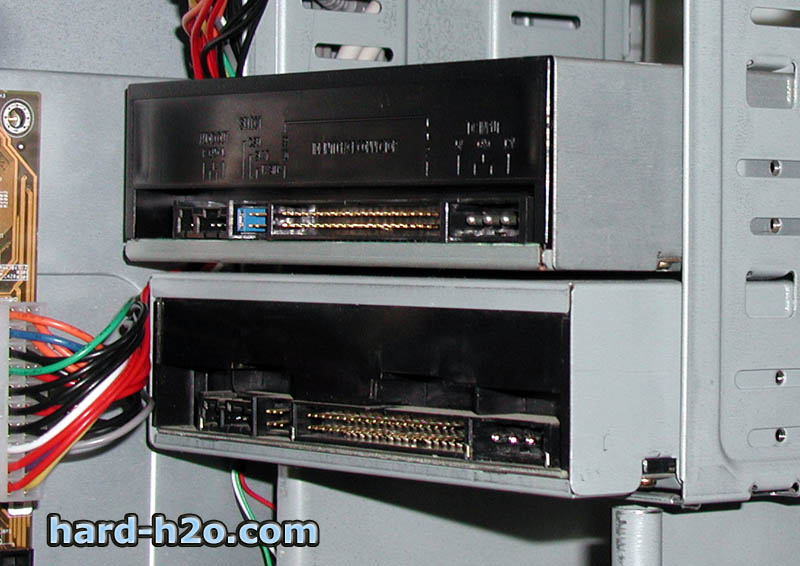

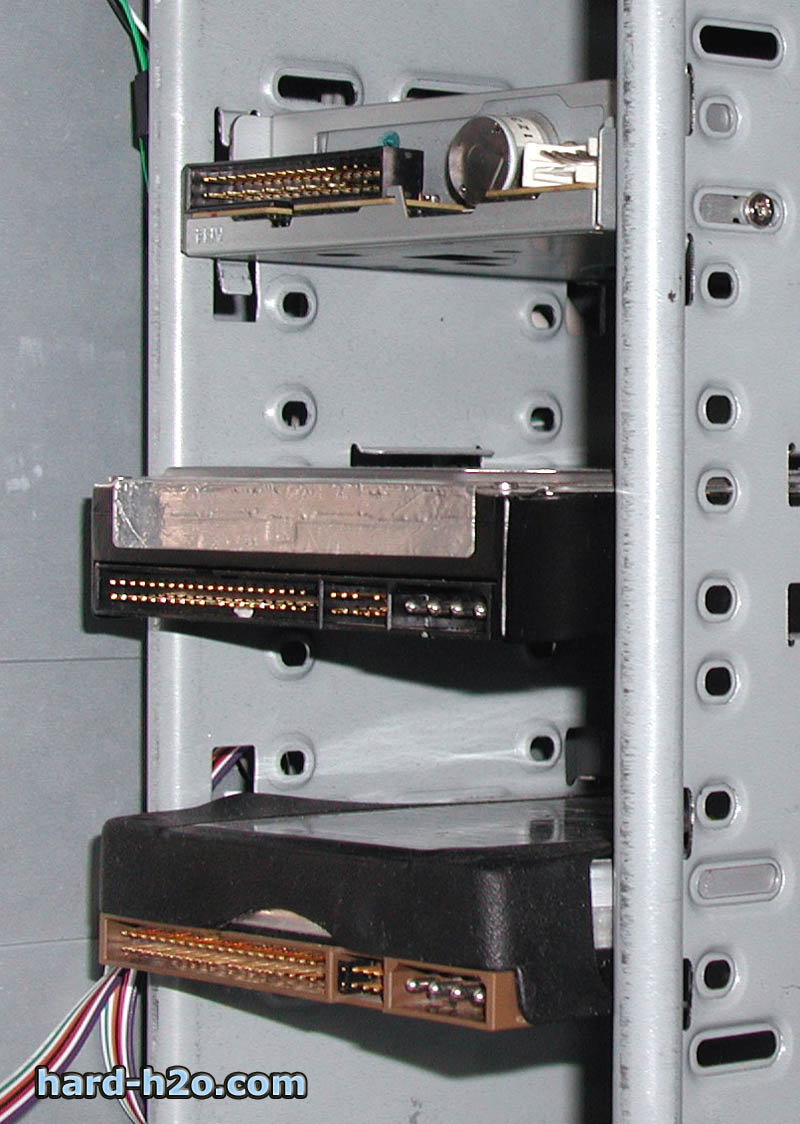

Para realizar la instalación, primeramente nos dispondremos a quitar los cables planos originales.

Planificaremos la instalación del cableado nuevo, agrupando las unidades IDE de dos en dos. En caso del floppy, al ser único no tenemos mayor problema.

De cada dos unidades que pincharemos al mismo cable, nos tenemos que fijar en los jumpers, para configurar uno como master y otro como esclavo.

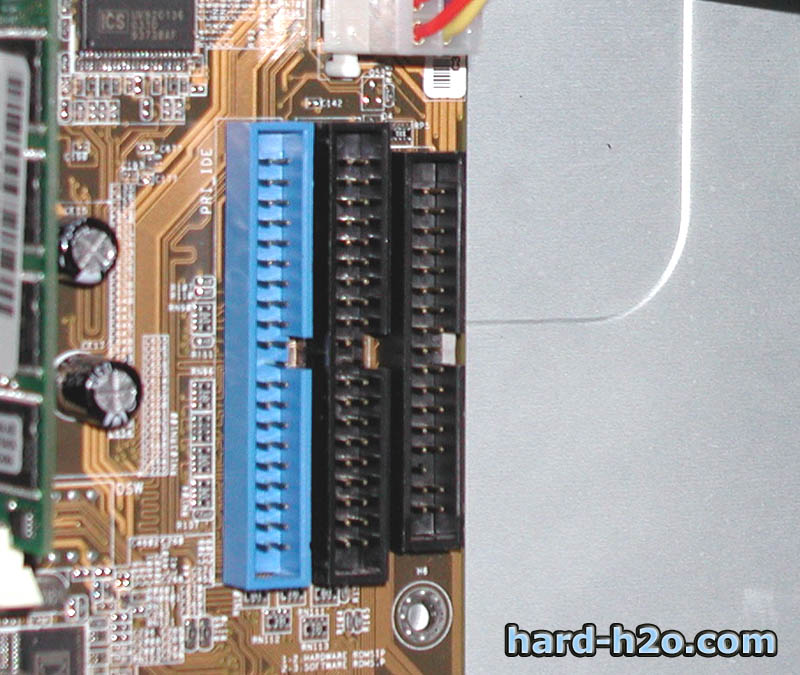

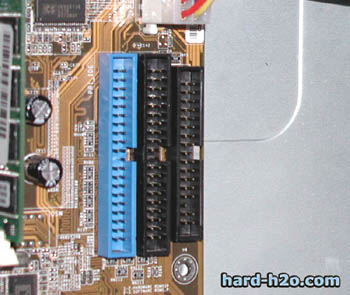

En la placa, también identificaremos los conectores. El floppy para la disquetera y los IDE para los dispositivos que tengamos.

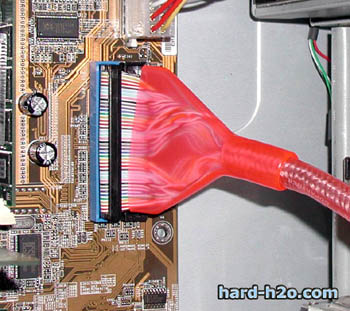

Conectaremos el cable a la placa....

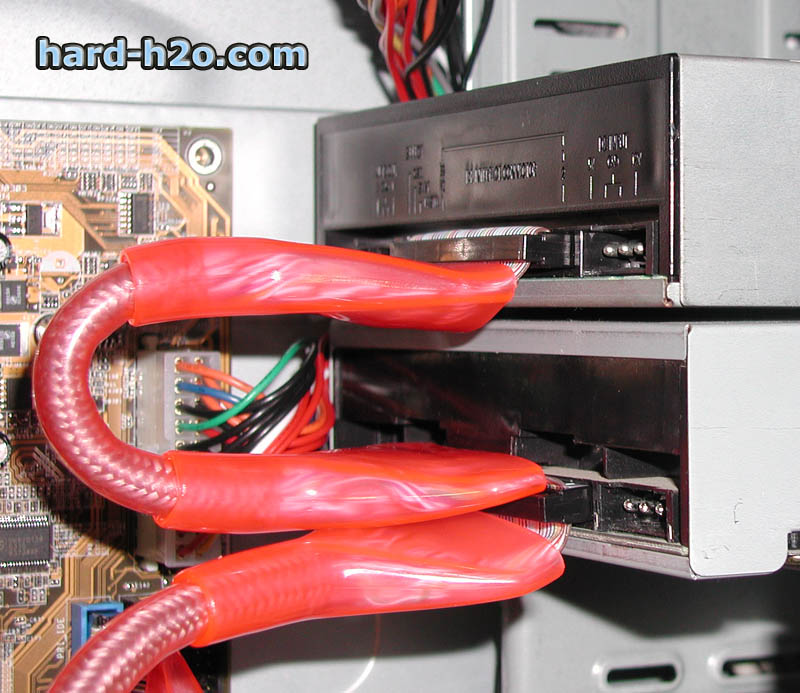

y después a sus unidades correspondientes.

La correcta colocación de los cables implica el separar de puerto ide lector y grabadora, nosotros lo hemos colocado de este modo para tener una visión más clara de los cables.

El orden de los terminales de cada cable es indiferente. Los colocaremos en función de nuestras necesidades. También podemos, si queremos, cortar las etiquetas de los conectores para mejorar la estética.

Dentro de lo posible, podemos esconder el cable sobrante para que no este todo por medio.

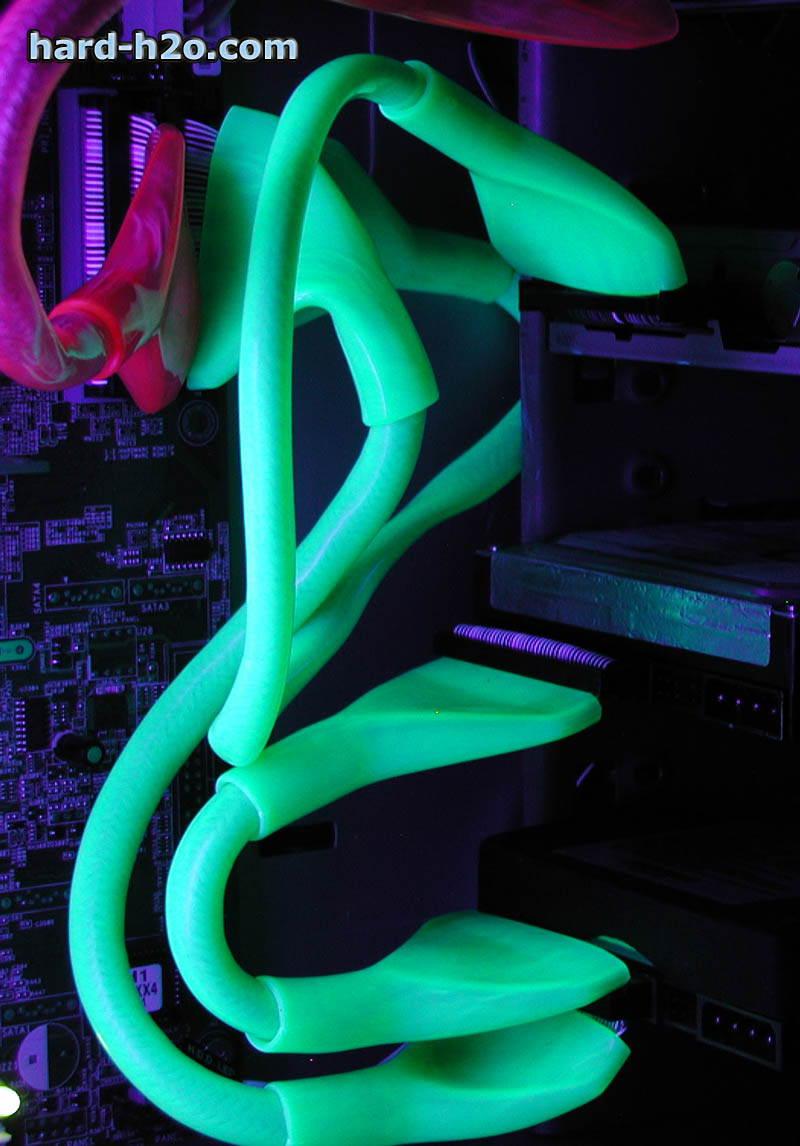

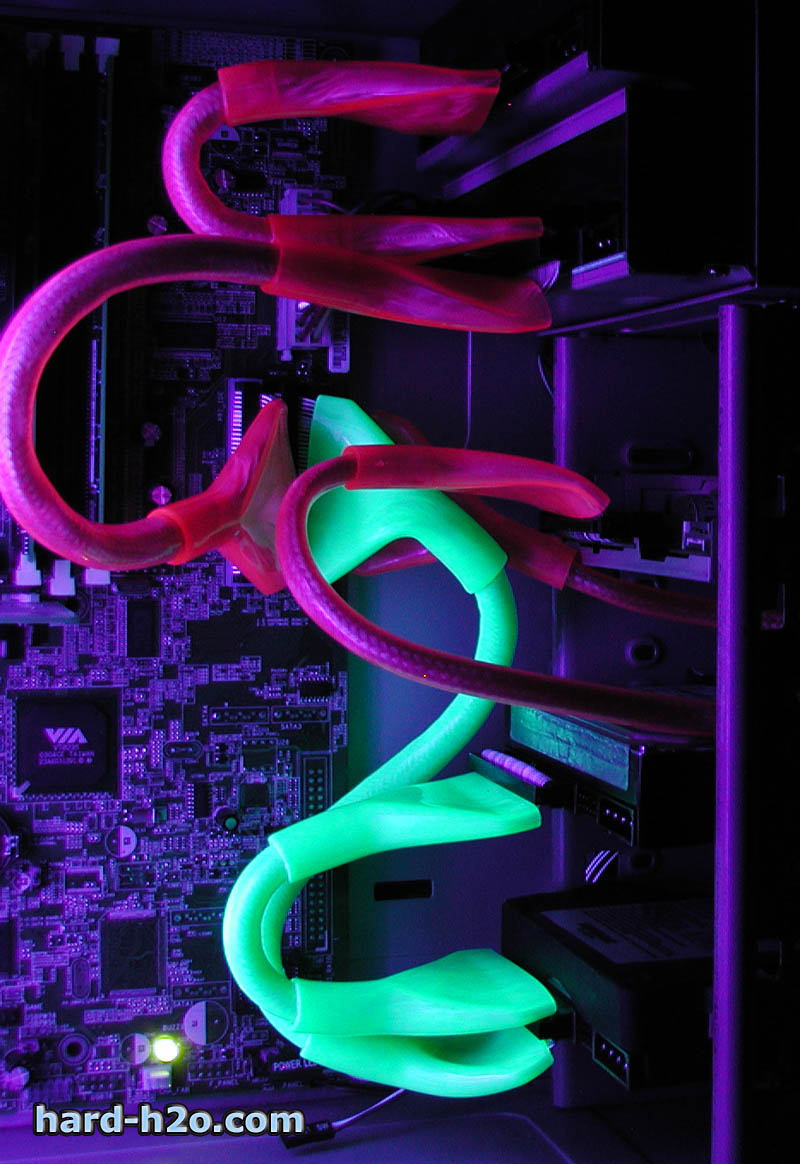

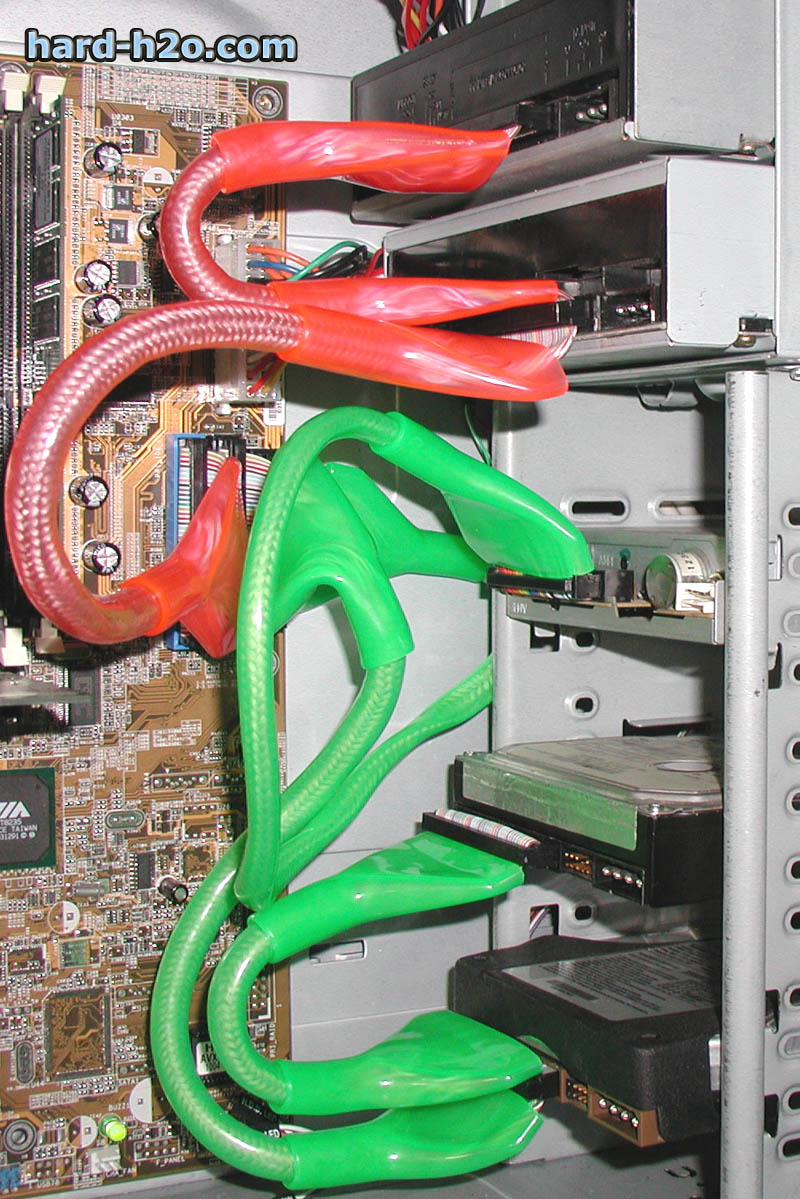

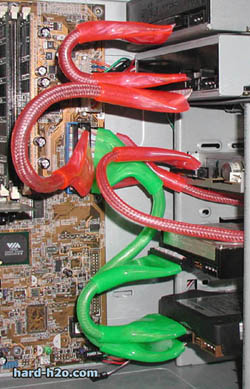

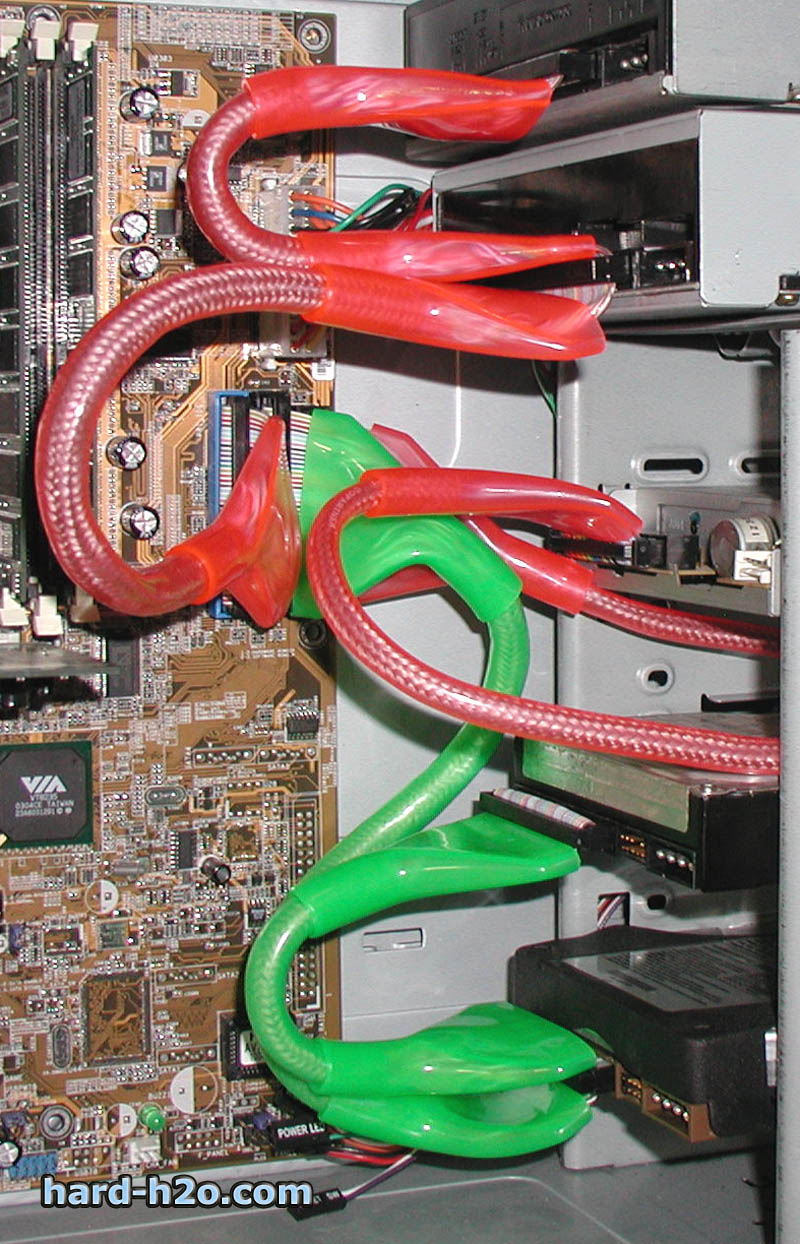

Aquí tenemos una vista general de los cables ya colocados y con luz UV.

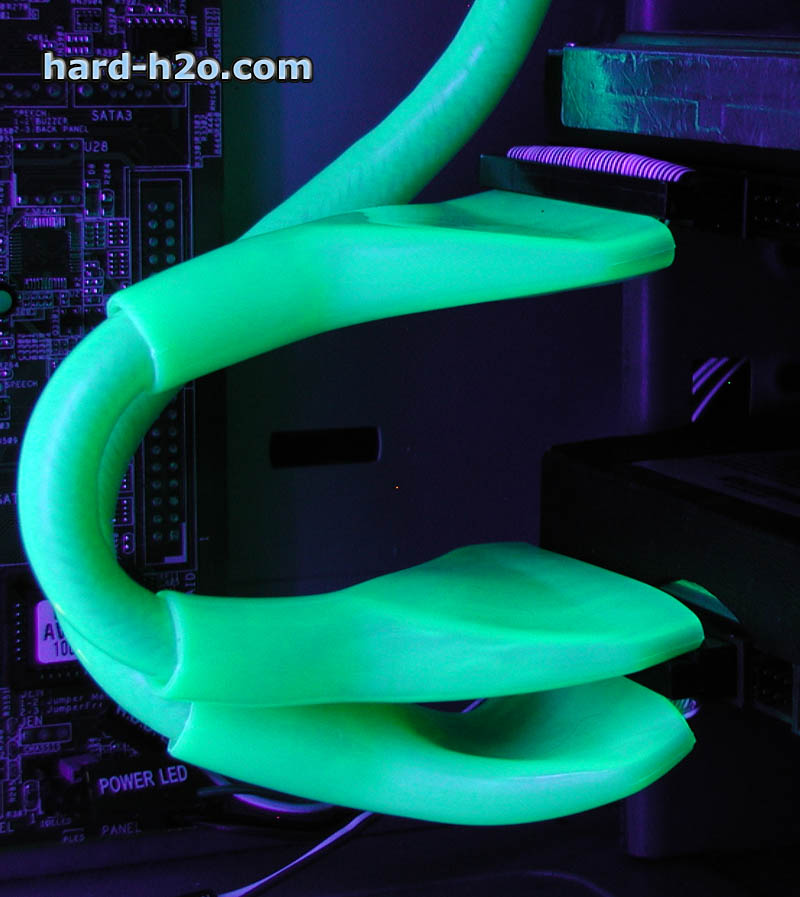

Detalle del cable verde.

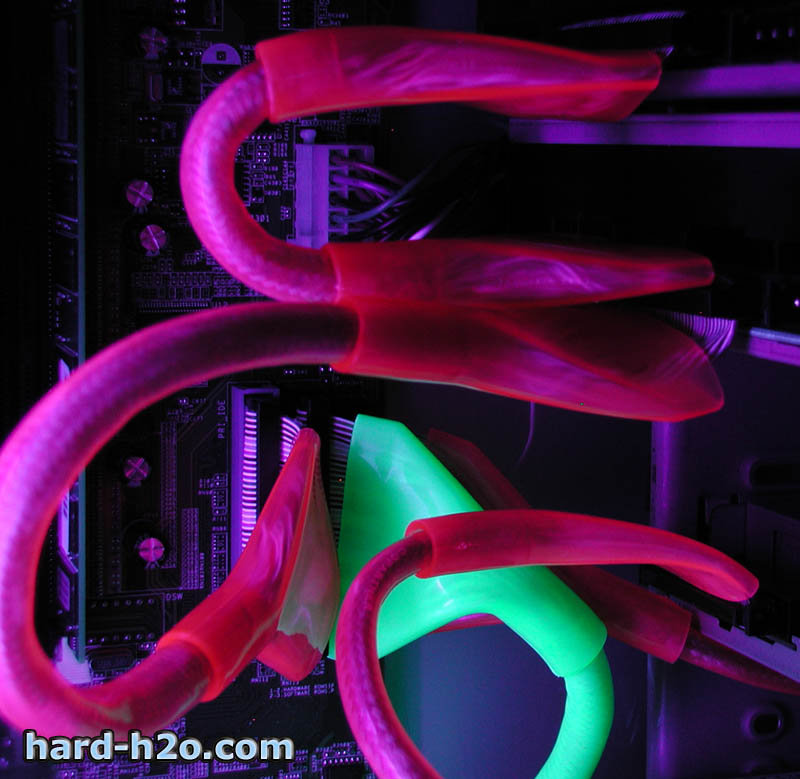

Detalle del cable rojo.

Definitivamente el verde luce mas que el rojo.
