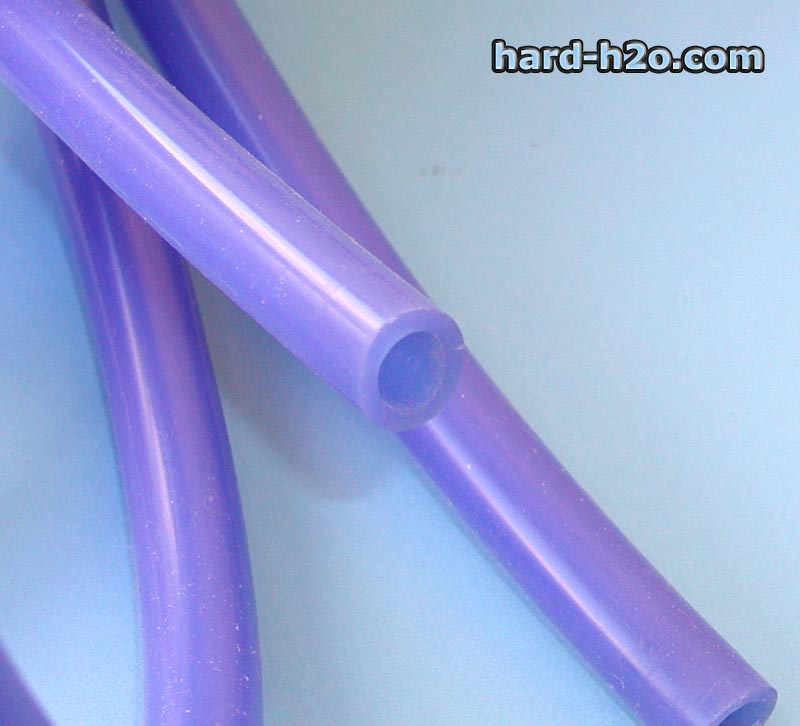

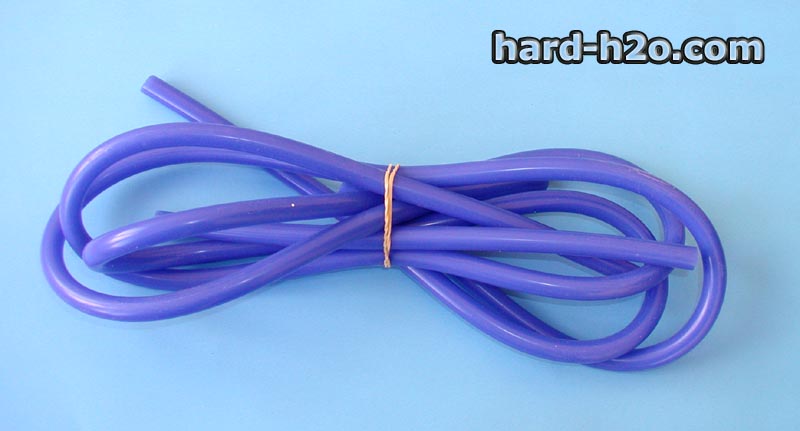

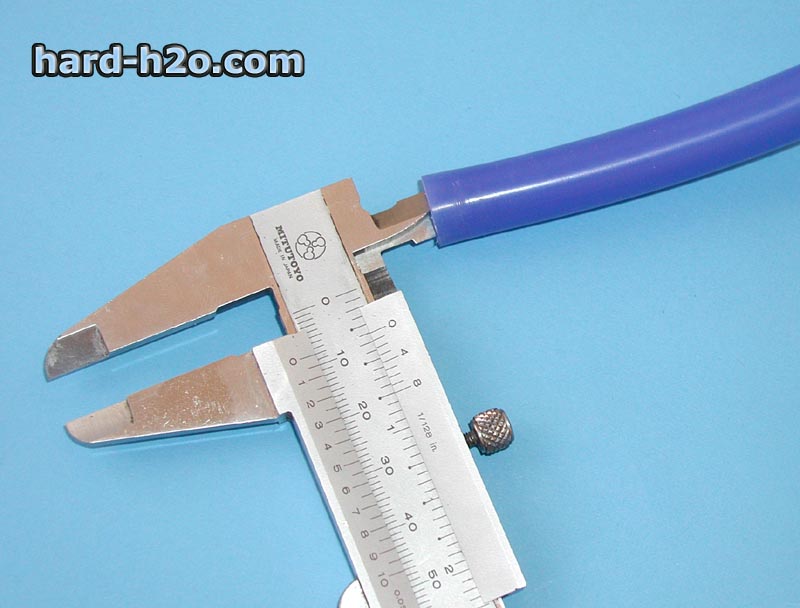

El interior es de 8 mm, .

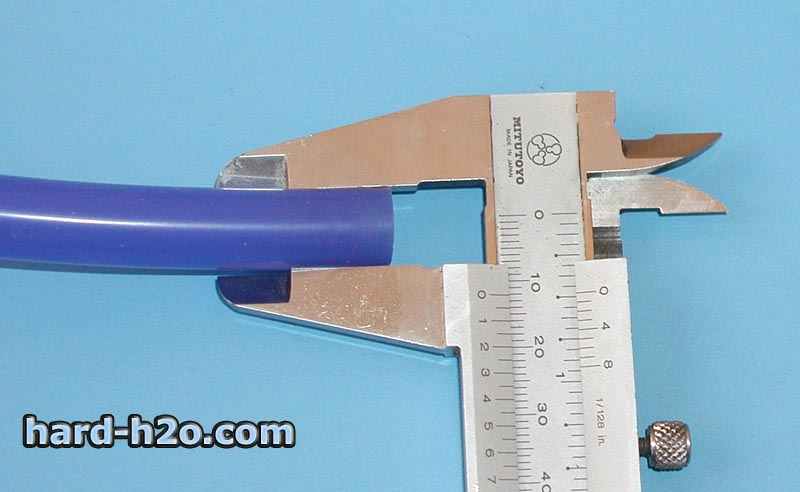

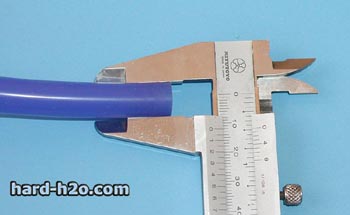

El exterior es de 12 mm.

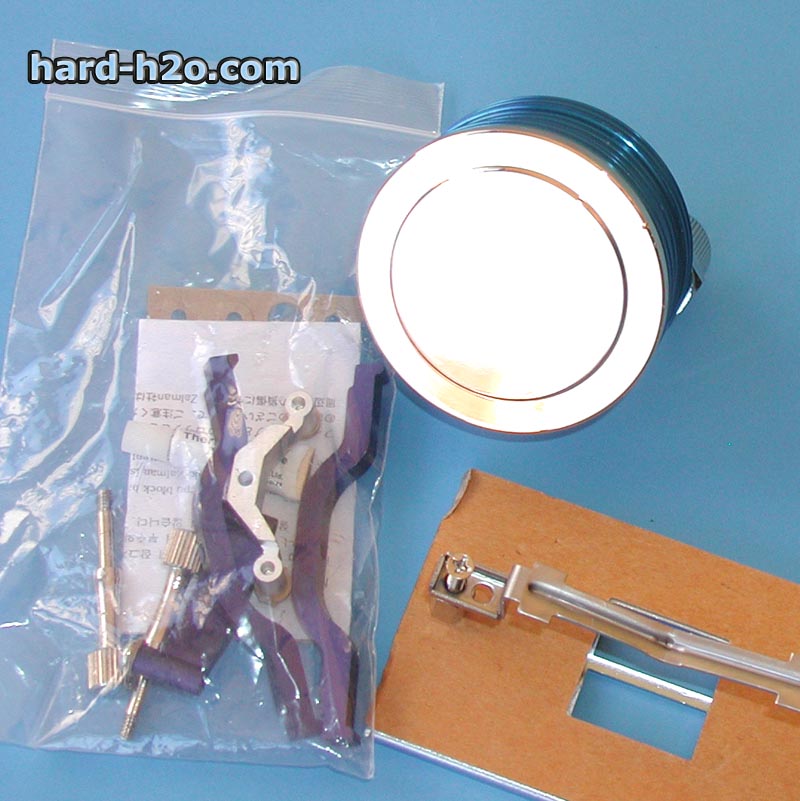

Este es el bloque que usaremos para nuestro CPU, es estupendo ya que con distintos tipos de medidas en los racores podemos ajustar mejor nuestro circuito, además de que soporta todas las plataformas gracias a sus distintos tipos de anclajes. El bloque está incluido.

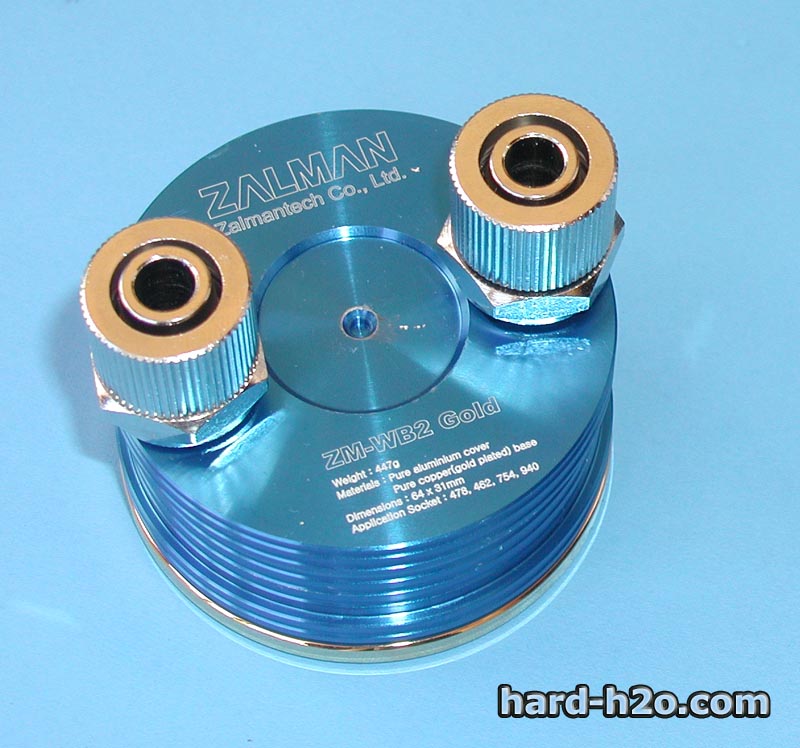

Un bloque con el interior 100% en cobre y el exterior en aluminio azul anodizado, el color típico y característico de la mayoría de productos ZALMAN.

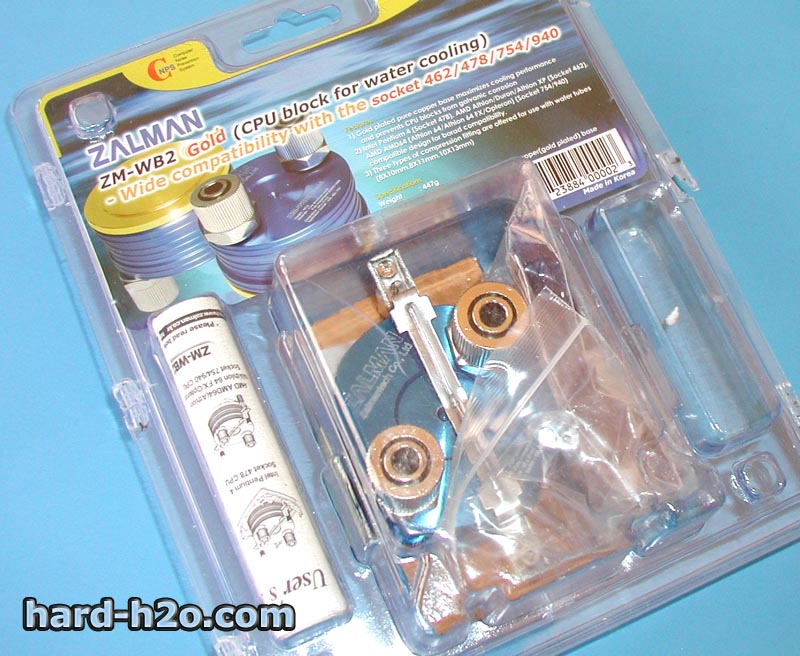

El bloque que viene con el reserator no es ni mas ni menos que una versión mejorada del ZM - BW2, la versión mejorada es la Gold especial para el reserator

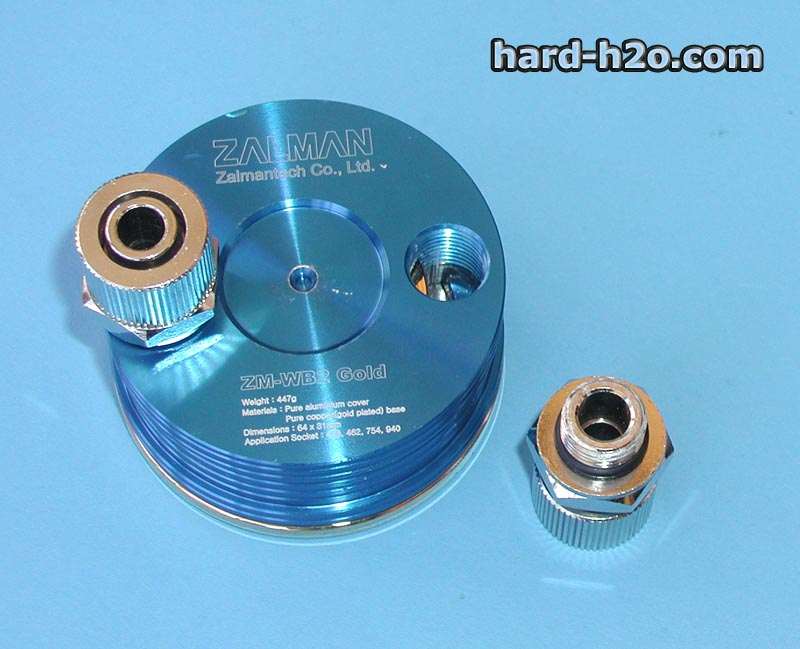

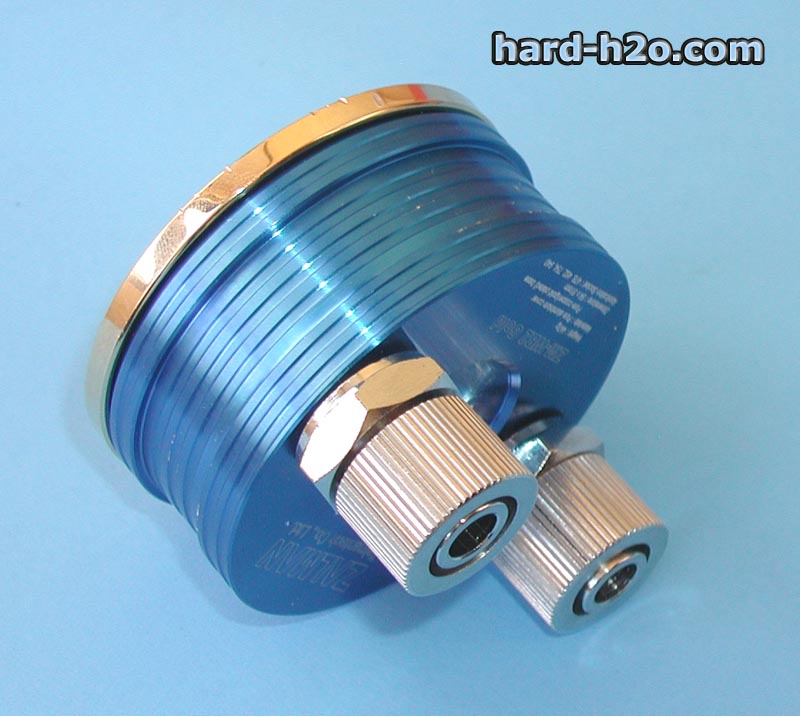

Los racores que incluye este bloque son para tubos 8x10mm, 8x11mm y 10x13mm así podremos poner el tubo que mejor se adapte a nuestra RL si utilizamos el reserator como deposito o radiador...

El bloque es muy robusto y tiene un poder de refrigeración fabuloso, no tiene mucho que envidiar a los de gama "élite"

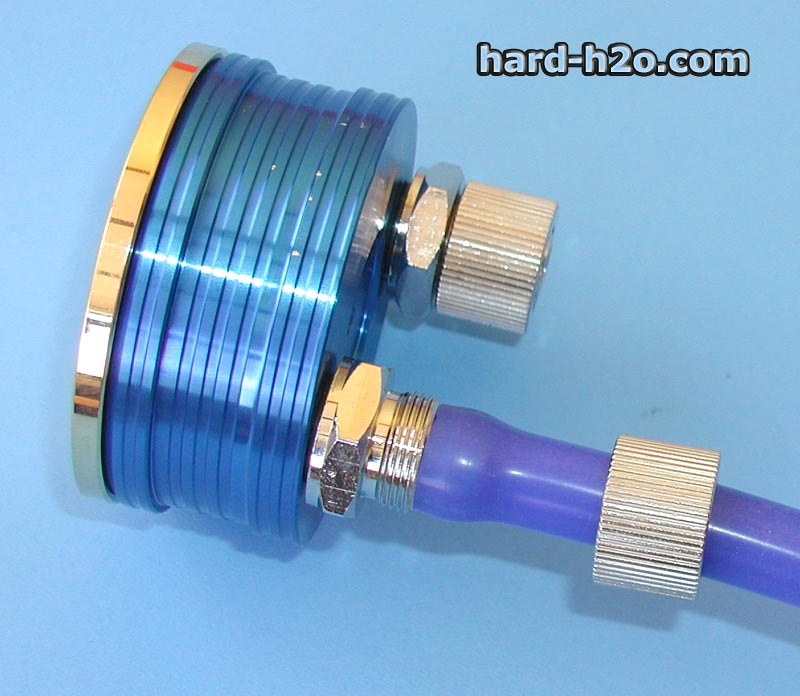

Al acoplar los tubos debemos ejercer presión hasta que llegue al tope y ya no entre mas, una vez llegue apretaremos las tuercas con las manos ya que no hace falta demasiada presión.

La base tiene un pequeño desnivel.

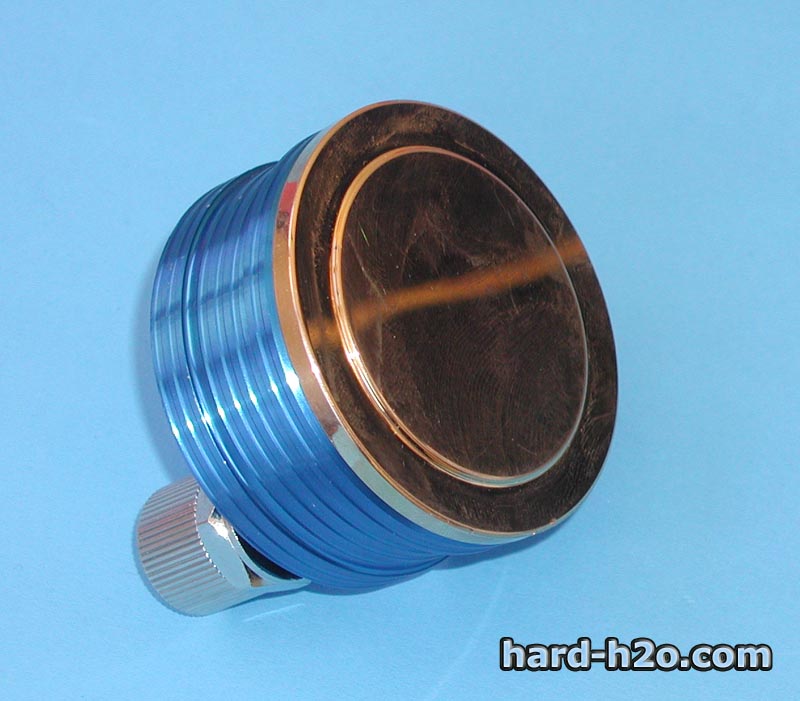

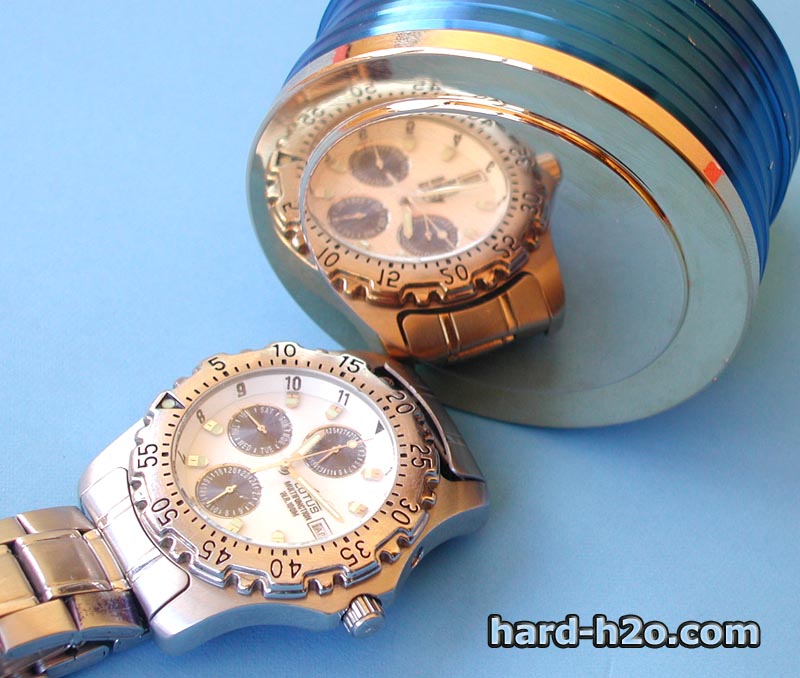

La imagen lo dice todo sobre el pulido de este bloque, que más que ser cobre pulido es un niquelado.

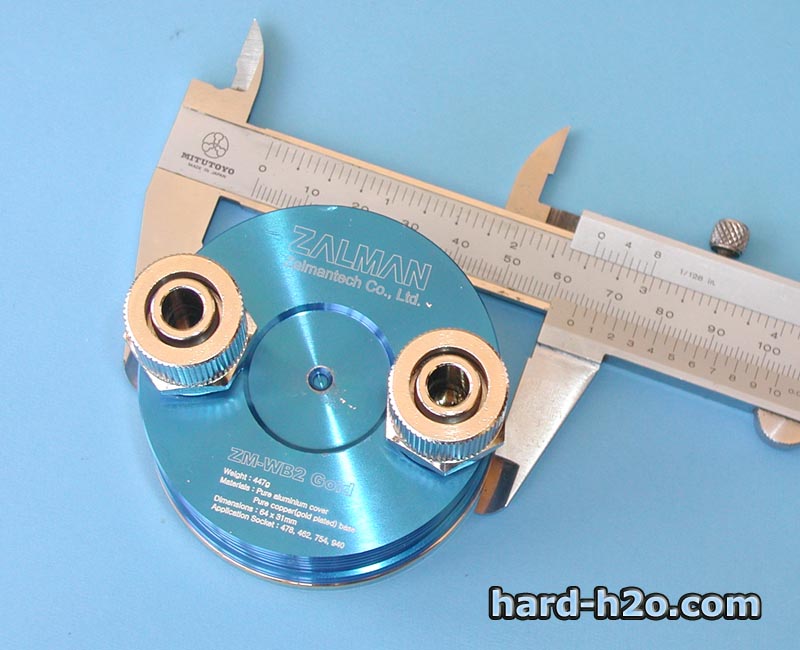

Las medidas del bloque son 64mm x 31mm.

Su peso es de más de 500g

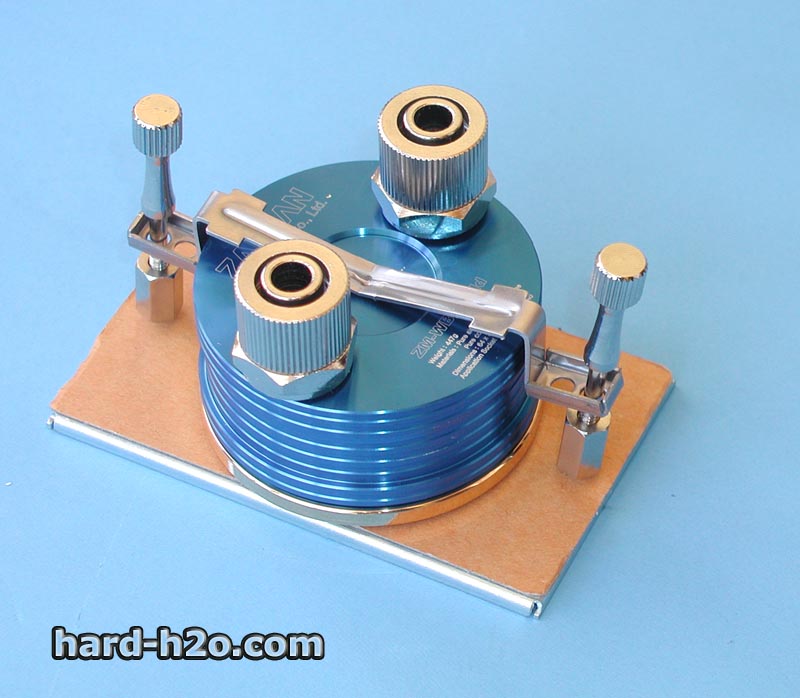

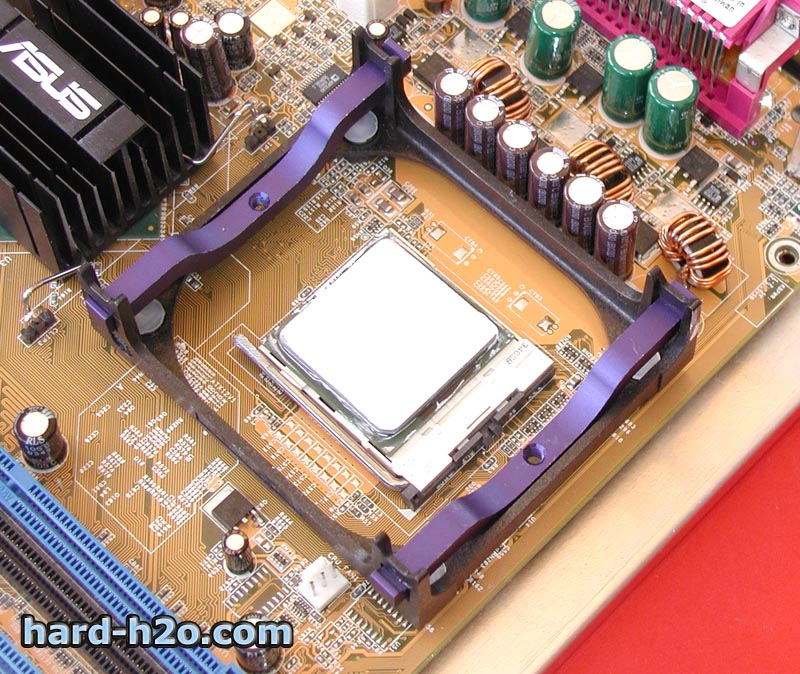

Para Socket 476 se utilizaran los 2 "ganchos" de color morado, previamente habremos untado de pasta térmica la superficie del procesador, una fina capa, recordaf: ¡ni mucho ni poco!

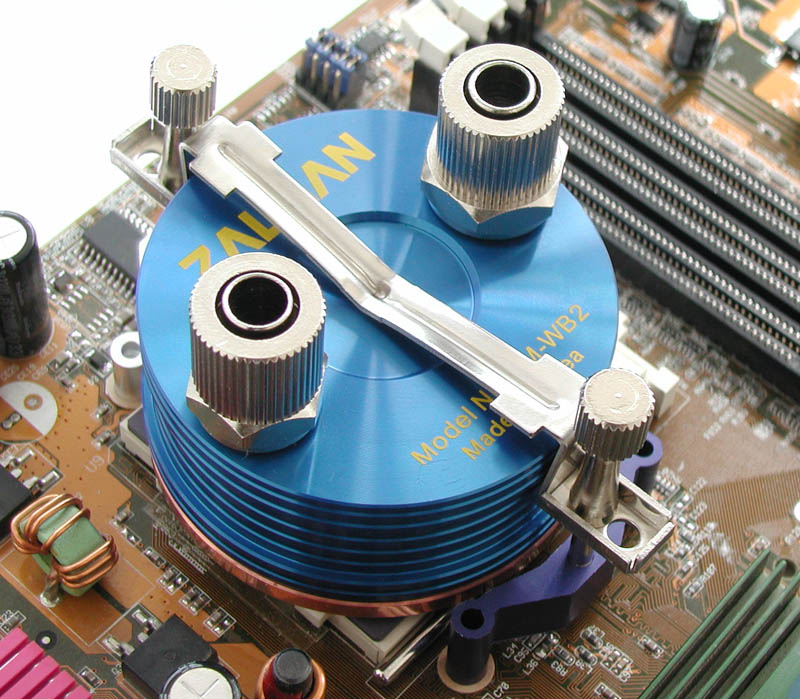

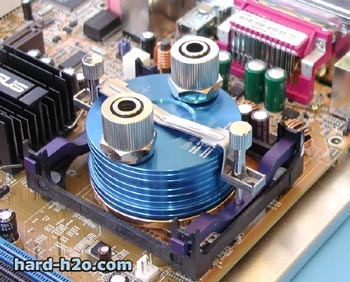

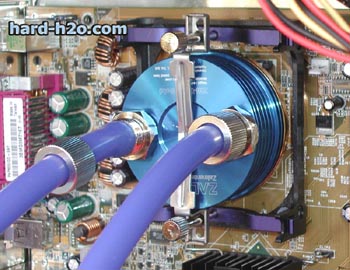

Así es como debería quedar una vez sujetado y fijado. La pieza central sujeta el bloque por el centro y los tornillos lo agarran a los soportes. En este anclaje, al mover los racores el bloque gira sobre el Socket gracias a su punto de apoyo central.

Generalmente montaremos primero los racores, luego los tubos y apretarlos sin haber montado el bloque en el Socket, una vez tengamos todo el bloque montado entonces lo colocamos en el Socket; así evitamos hacer presión sobre el. Por motivos didácticos se ha invertido este paso.

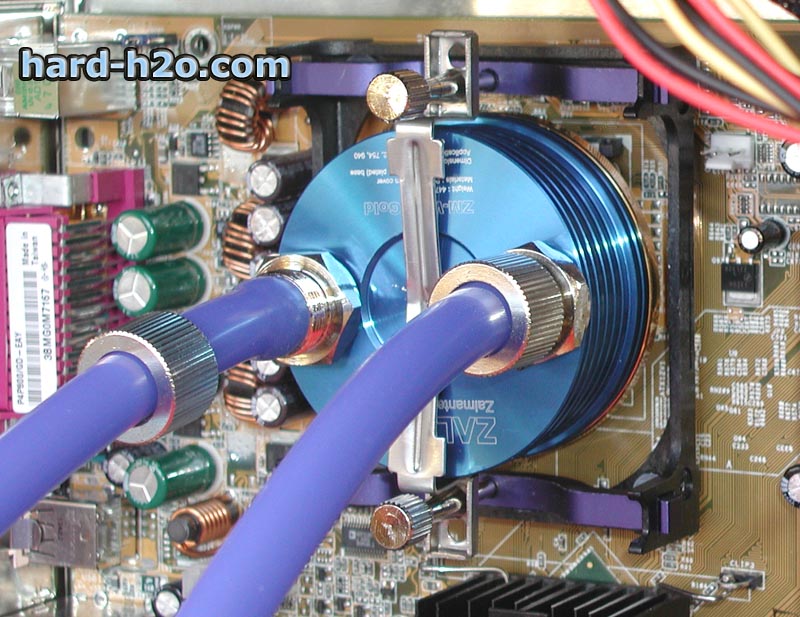

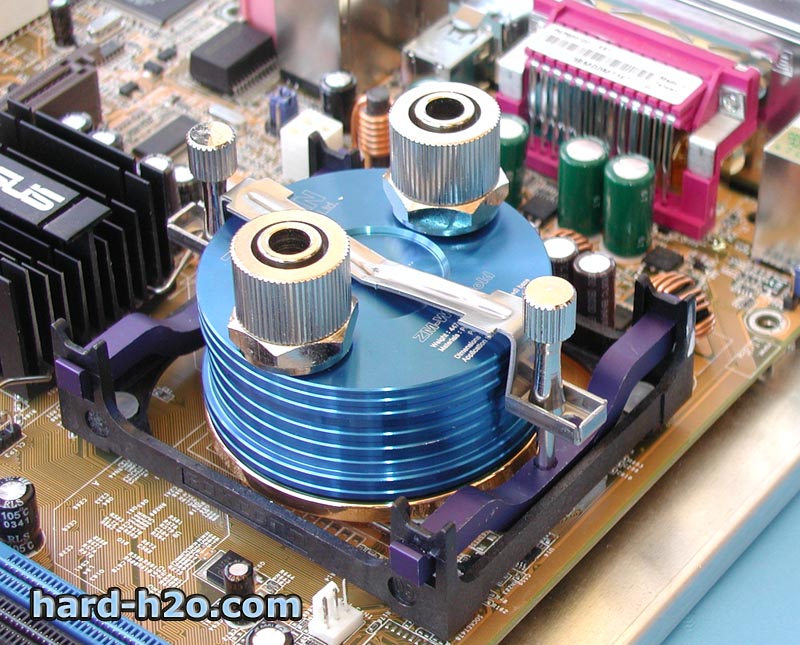

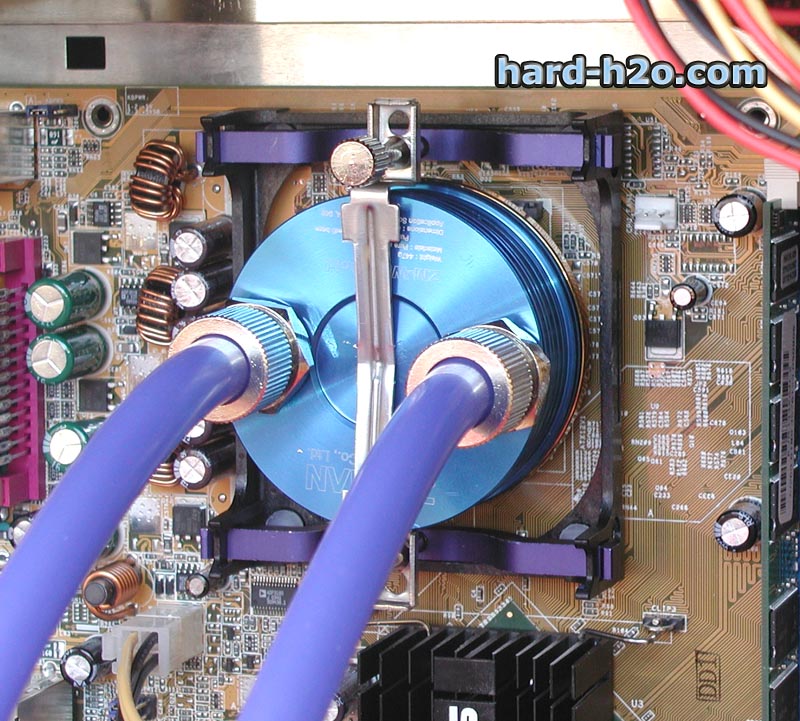

Así es como se ve con los tubos conectados y apretados en un procesador Pentium 4.

También soporta Socket 754/940 (AMD AMD64 Athlon 64/Athlon 64 FX/Opteron), mediante el sistema que vemos aquí

Así como el socket 462 (XP, Duron). Para ver con detalle este montaje, por favor mira nuestro anterior review del

Cuando tengamos el bloque con los tubos puestos y fijado al Socket mediremos lo que necesitamos hasta donde vayamos a pasarlos, que en nuestro caso es una PCI libre, para cortarlos y unirlos a los "pasa muros"

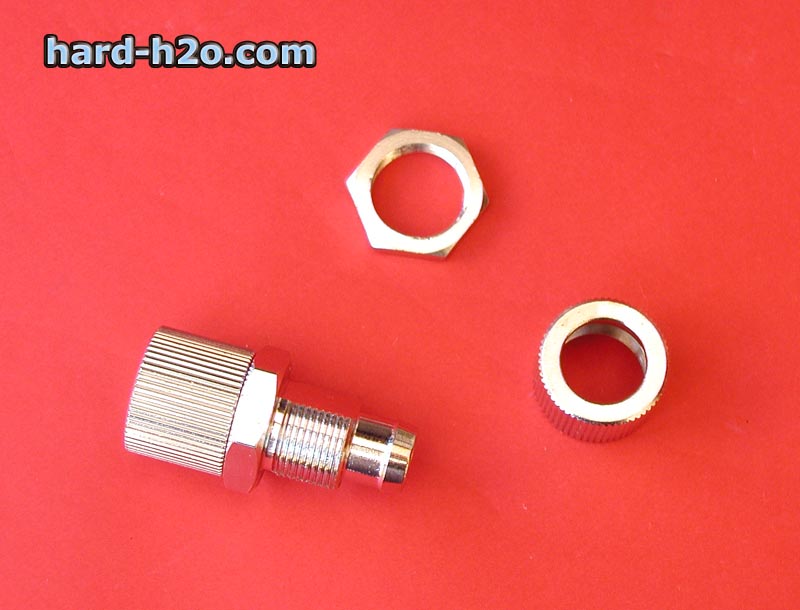

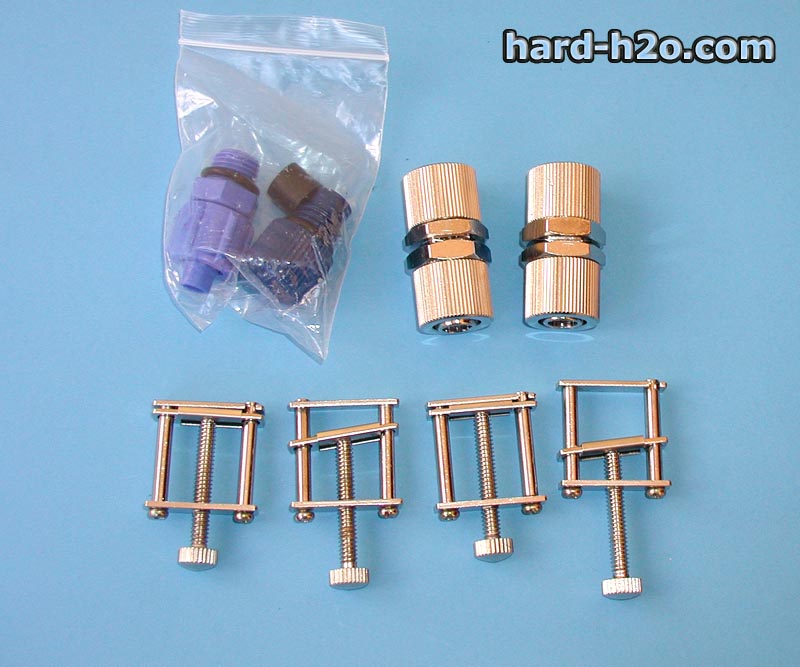

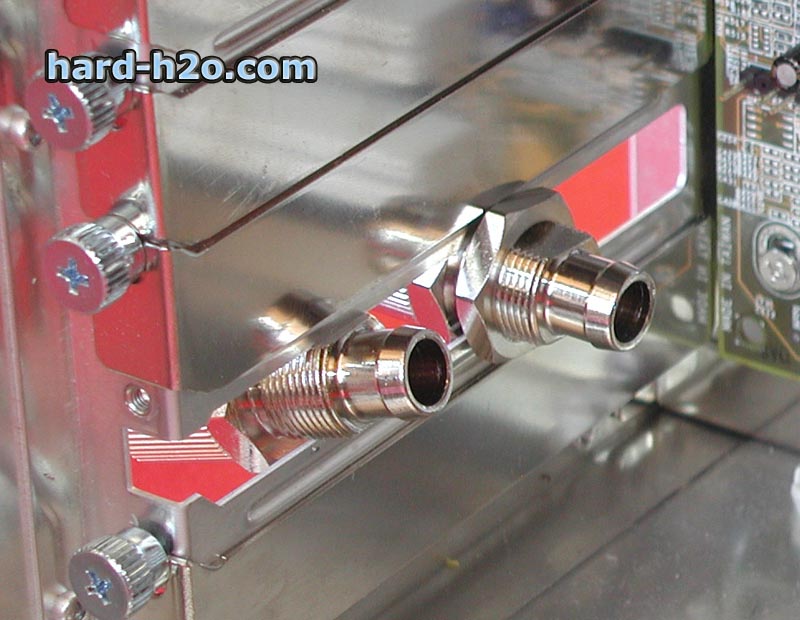

Éstos son una especie de racores "pasa muros" para poder pasar por un agujero, o mediante una PCI libre, los tubos del bloque al reserator sin necesidad de que vaya el tuvo directamente de bloque a deposito, con eso tenemos la ventaja de poder des acoplar perfectamente el reserator del equipo sin necesidad de cortar ningún tubo.

Nosotros los colocamos en una PCI que tenemos libre, vosotros podéis ponerle donde queráis, un boquete que hayáis hecho, arriba si queréis poner el reserator encima de la torre, en fin... Donde mas os guste, las posibilidades son casi infinitas, lo único que hace falta son dos agujeros y listo. Pasamos la parte que vemos a la izquierda de la foto y la apretamos con la tuerca de la derecha de la foto con la ayuda de una llave inglesa.

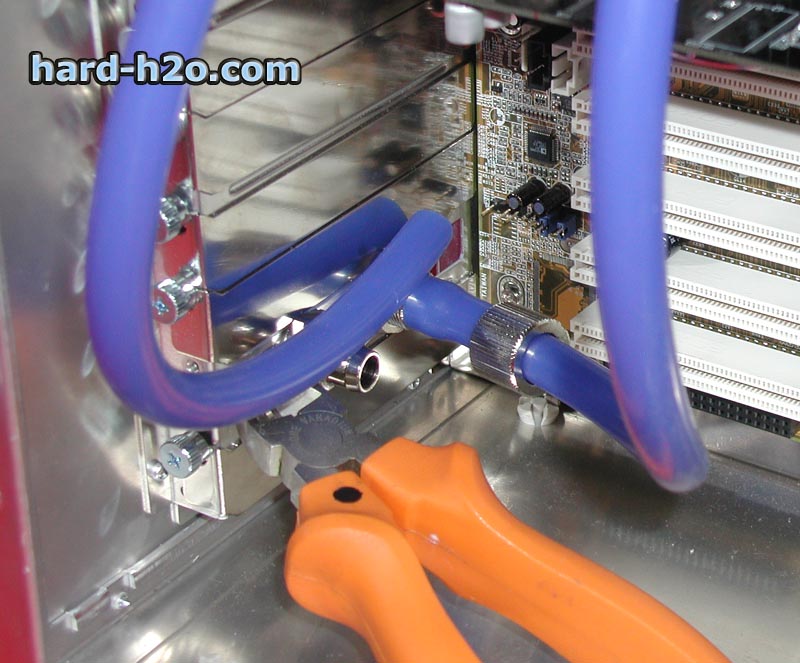

Cortamos el tubo a la distancia precisa, lo introducimos en el racor  y apretamos la rosca de cierre.

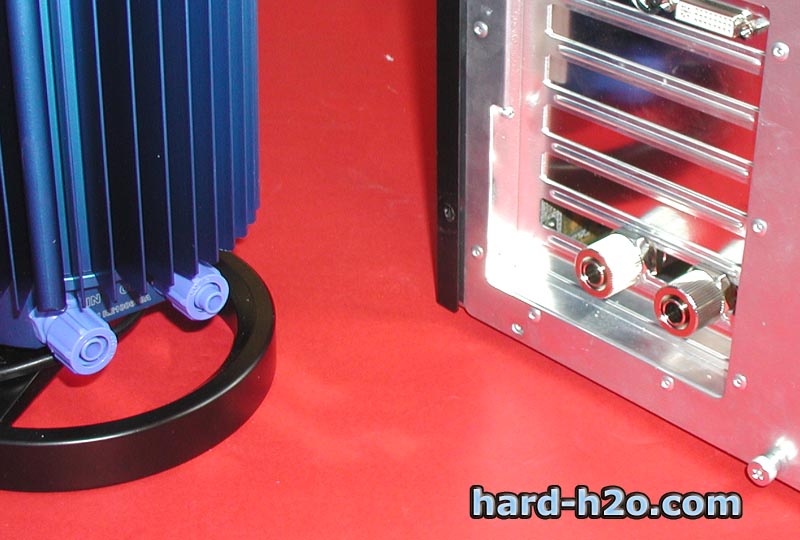

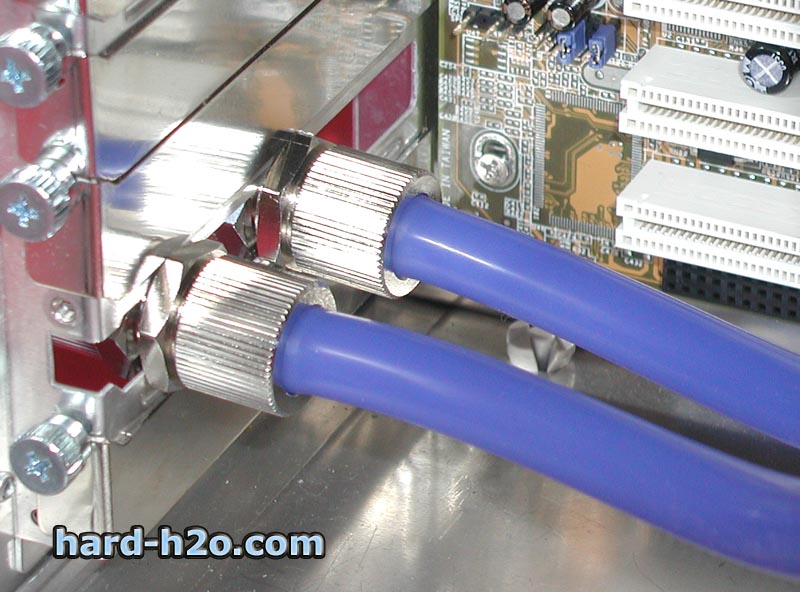

Detalle del resultado final de la salida de la caja.

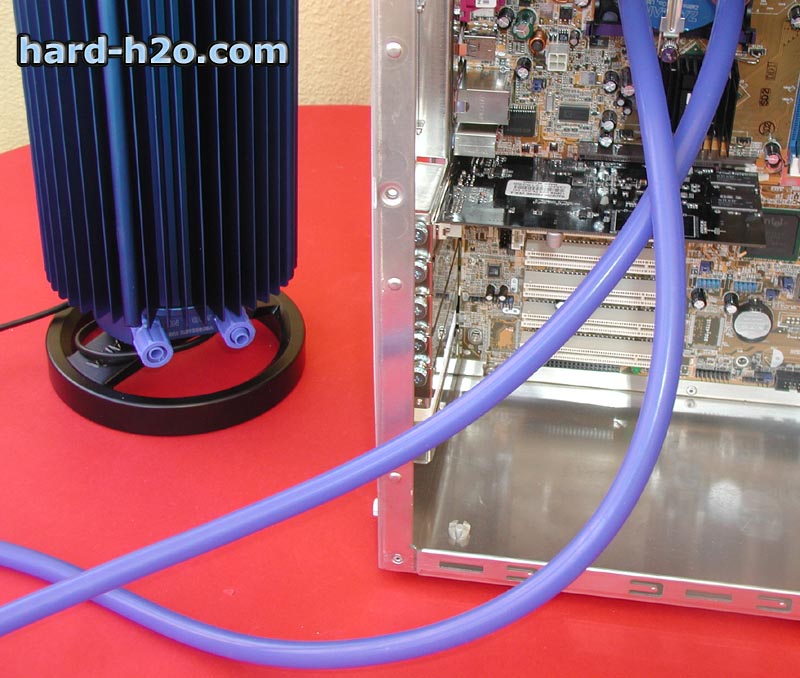

Aquí veis como queda los 2 tubos desde el bloque hasta los 2 racores "pasamuros", a pesar de mover el PC, éstos permanecerán bien sujetos ahí.

Por el exterior tendríamos la misma operación, la otra parte de los racores "pasamuros" que irían al reserator, hacéis lo mismo, enchufar un tubo y apretar con las manos

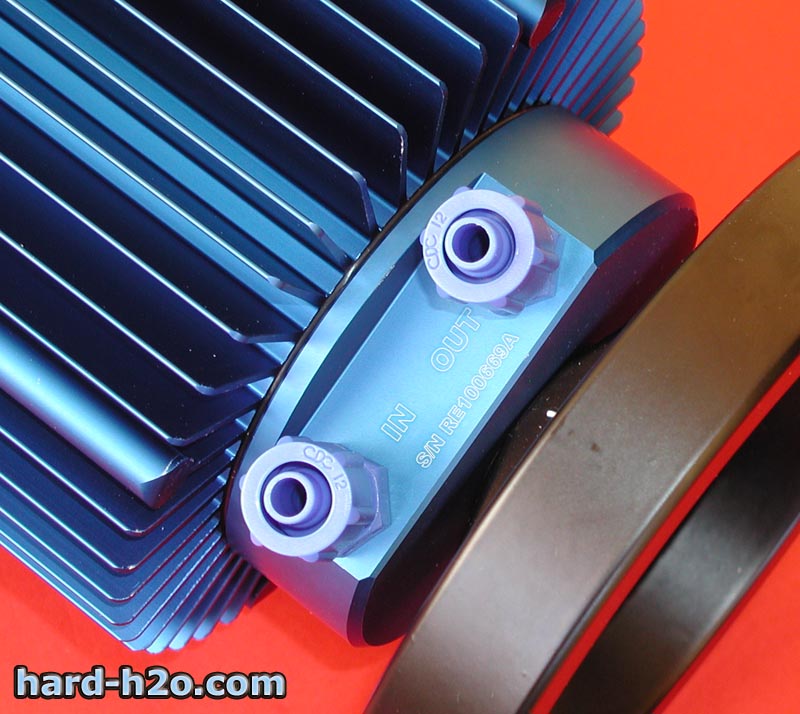

En un racor no ponemos nada, simplemente el tubo del racor de salida de agua caliente al racor izquierdo del reserator, esto es muy importante, el racor derecho del reserator es el que nos dará agua fría hacia el bloque, y el izquierdo es el que recibirá el agua caliente del bloque.

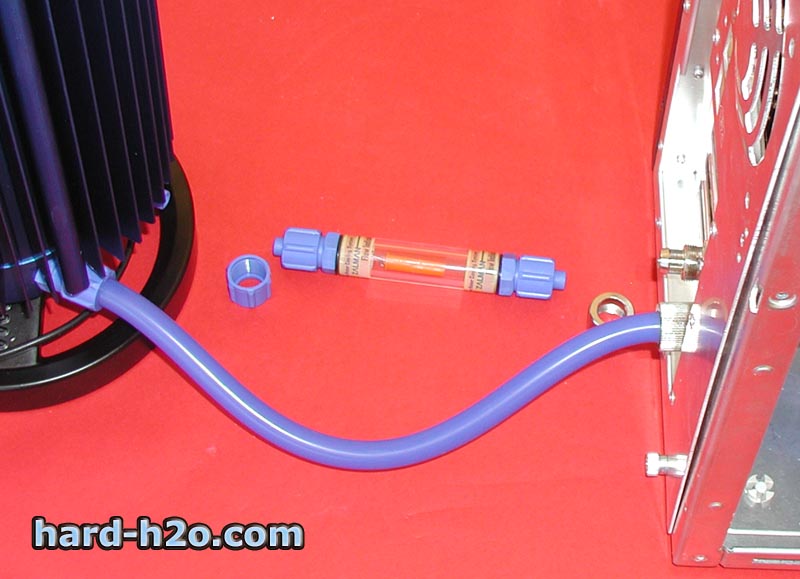

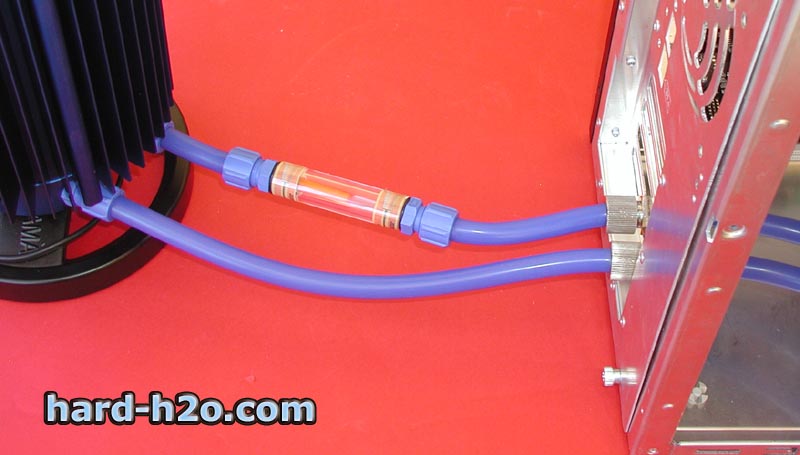

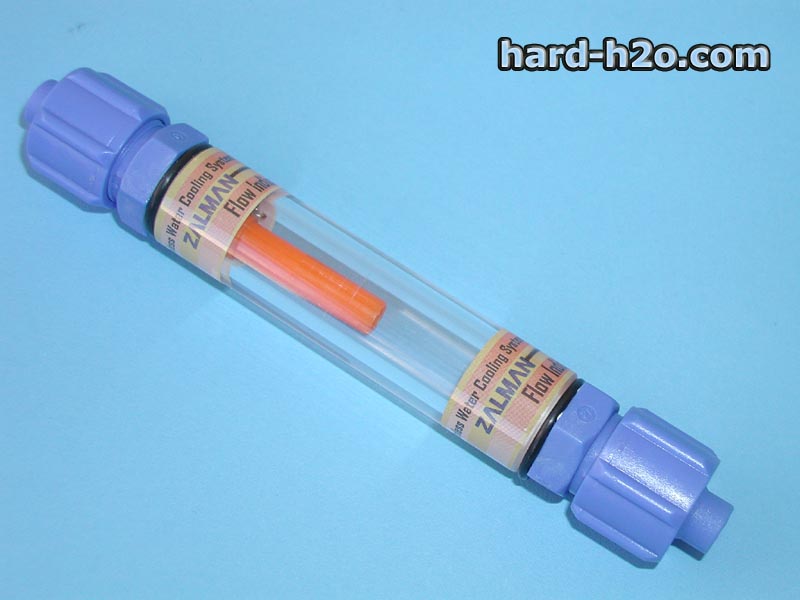

Sin embargo en el otro ponemos el indicador de caudal, así podremos ver si la bomba esta o no encendida.

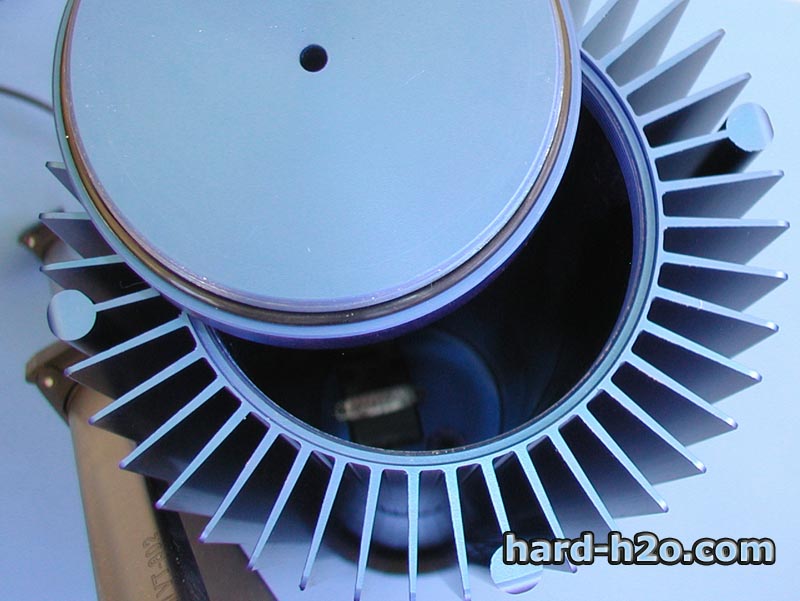

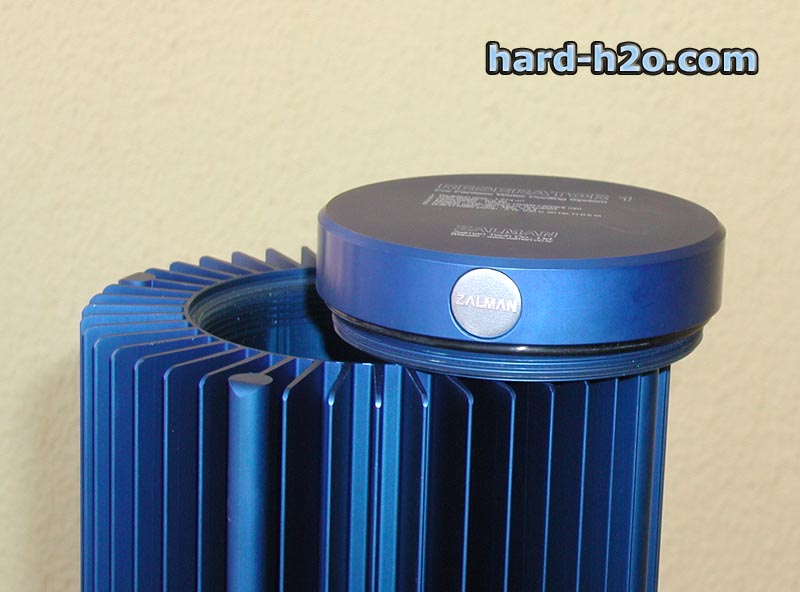

Una vez esta el circuito montado y preparado destapamos el tapón.

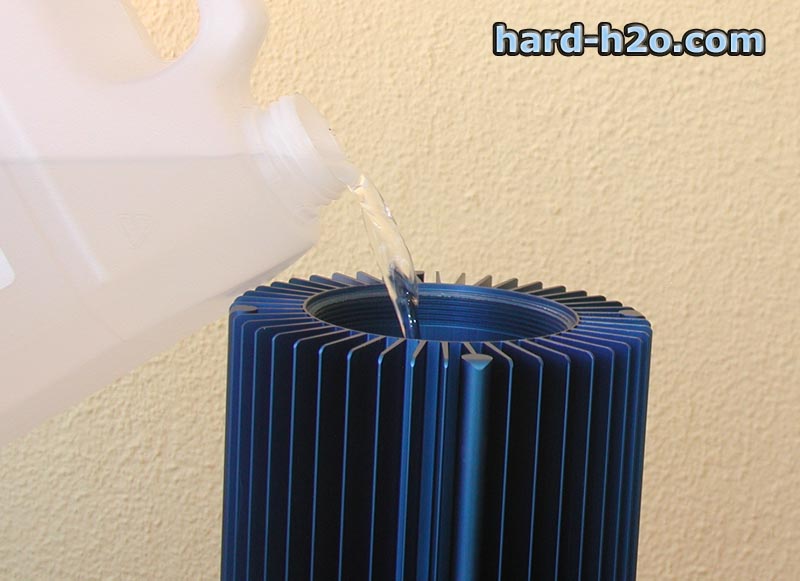

Lo llenamos con agua destilada, nunca agua del grifo para la refrigeración liquida, normalmente tiene cal;  siempre 100% destilada. Llenamos el deposito al 90% de su capacidad.

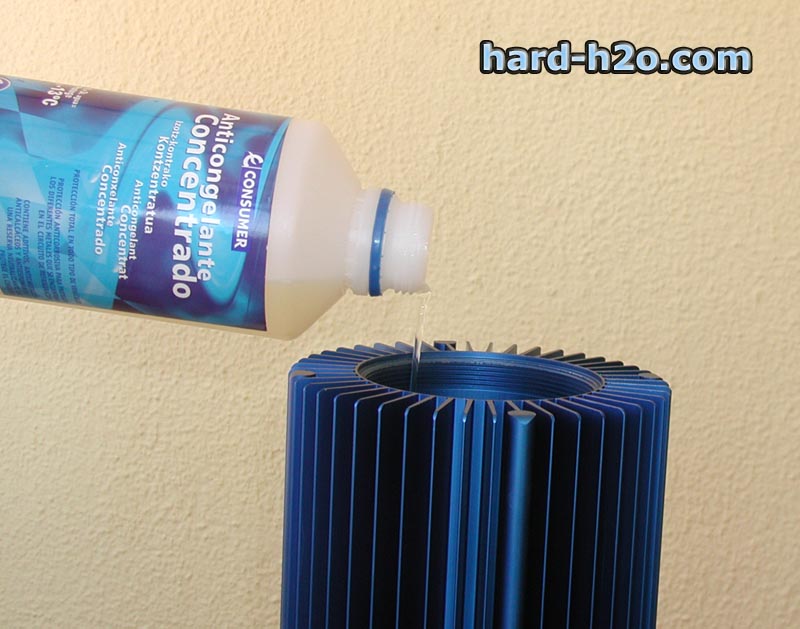

Luego  al agua destilada le añadimos un poquito de anticongelante (sobre el 10%). Así  mantendremos limpia el agua,  evitaremos su putrefacción y aprovechamos los aditivos anticorrosivos y antiespumantes.

Con todo conectado, encendemos la bomba y dejamos que el aire salga del circuito, con tanta cantidad de agua el purgado no es un problema.

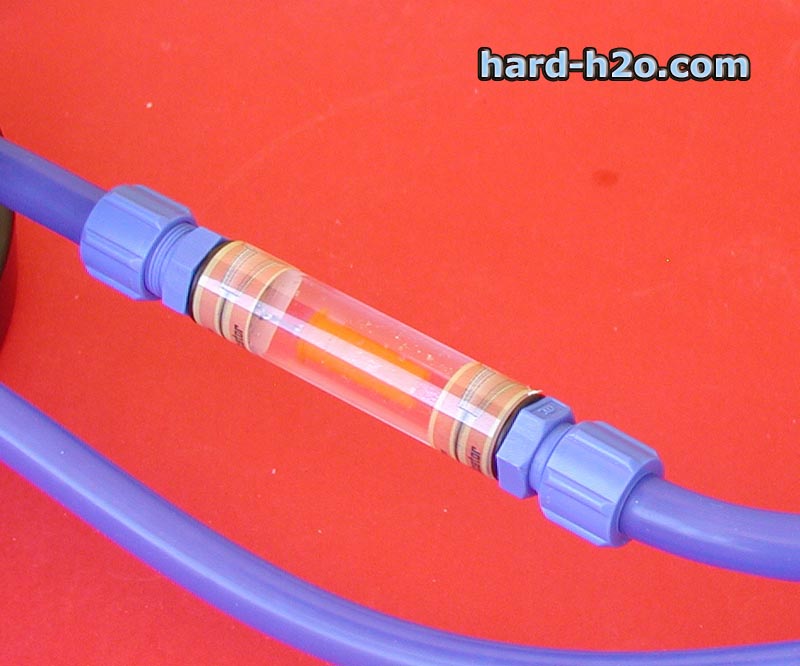

Cuando el reserator esta conectado y la bomba funcionando el indicador de caudal se pone a vibrar por el movimiento del agua, con un simple golpe de vista podremos saber si esta encendido nuestro circuito de refrigeración liquida o no.

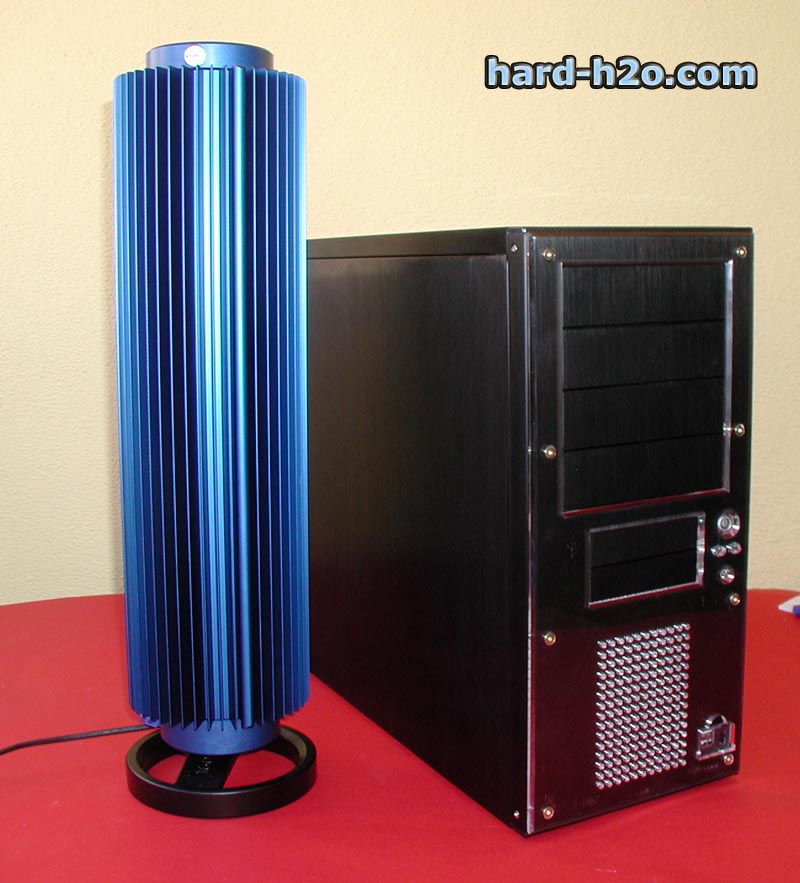

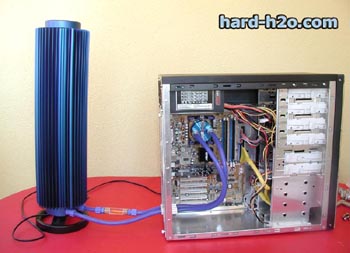

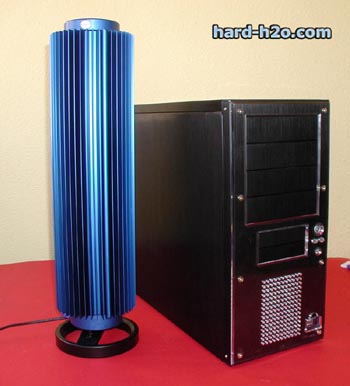

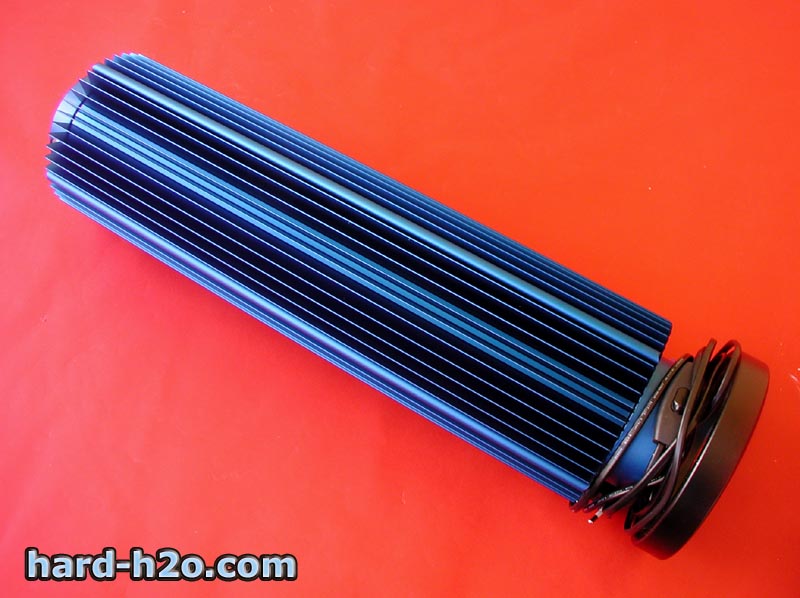

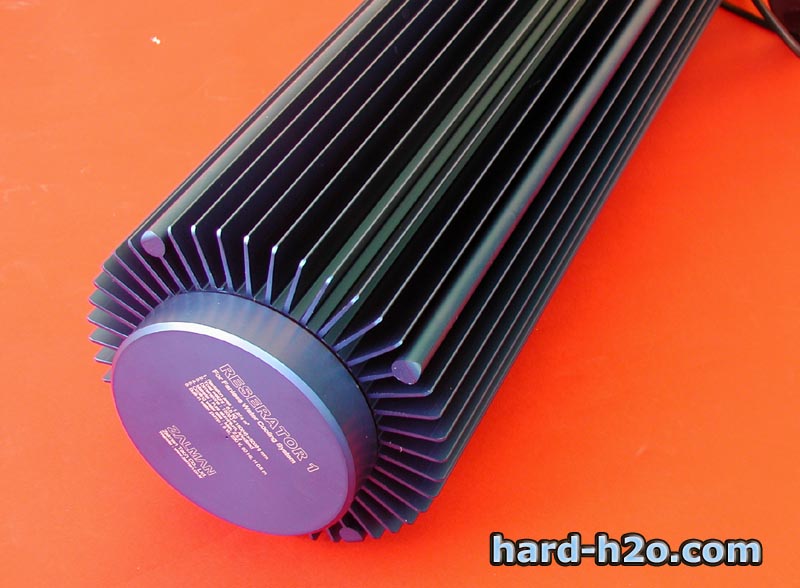

Bien, ya tenemos el reserator,  junto a nuestro ordenador, listo para enfriar nuestro sistema sin necesidad de ningún ventilador. Llegamos este punto se puede encender el PC.

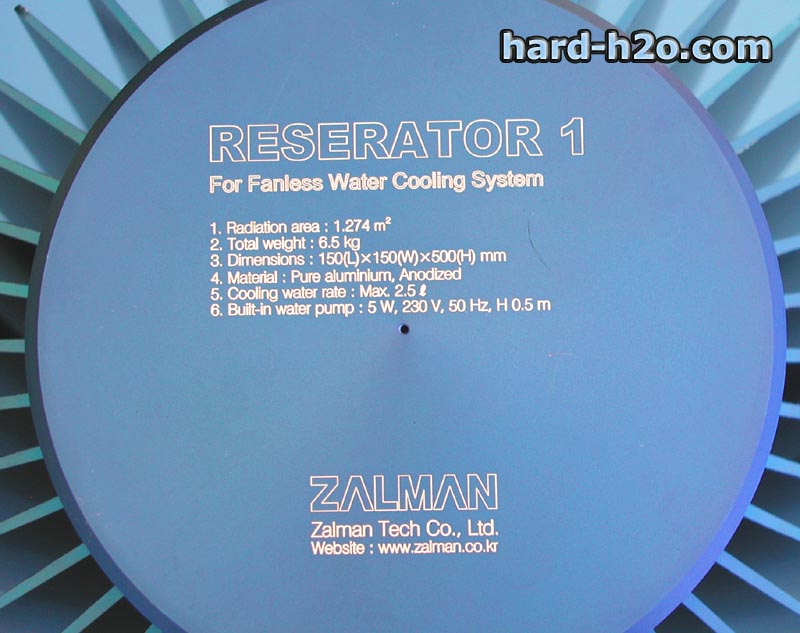

 Cabe destacar que el reserator se puede usar como deposito o como radiador poniendo una bomba a parte, las posibilidades son muchas con este enorme sistema,  tendremos refrigeración liquida para muchísimo tiempo. Sin duda tiene un look llamativo e impresionante por su color y su tamaño.
