- Introducción:

La refrigeración líquida nos ofrece ya un amplio catálogo de componentes y esto nos hace bastante difícil saber cual hemos de elegir. Estamos acostumbrados a mirar las especificaciones del hardware y comparar distintitos dispositivos en cuanto a sus megahercios, megas, revoluciones, etc.; Valorar la calidad de un sistema de refrigeración es más complejo. En los casos de los disipadores nos basta con medir la temperatura ambiente, el calor que genera el procesador y la temperatura obtenida, con esto podemos tener una idea aproximada de su rendimiento.

En los sistemas de refrigeración por agua es un poco más complejo si cabe, ya que tenemos que tener en cuenta la bomba, el radiador, el bloque, el ventilador, etc. Como dificultad añadida tenemos que no hay una forma completamente fiable de medir las temperaturas pues hay diferencias entre distintas placas base, y también diferencias en los modos de colocar las sondas térmicas. El único dato que solemos dar de la eficiencia de un sistema de refrigeración es la temperatura final del micro, pero a veces tener solo una medida es algo pobre para un sistema compuesto de tantos elementos.

Para ayudarnos en la mejora de nuestros sistemas de refrigeración líquida aparece en escena la sonda térmica "in-line" de Innovatek, que no es más que una sonda térmica normal dentro de una pieza metálica con 2 racores de 8mm que se conecta a un panel de lectura de temperaturas como el Digital Doc 5 o al conector para sondas de algunas placas base.. Conozcámosla:

:- Presentación y contenido:

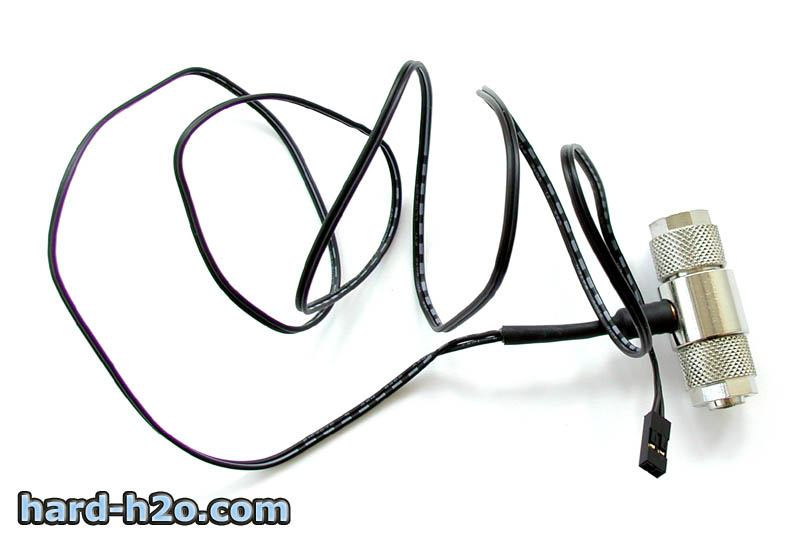

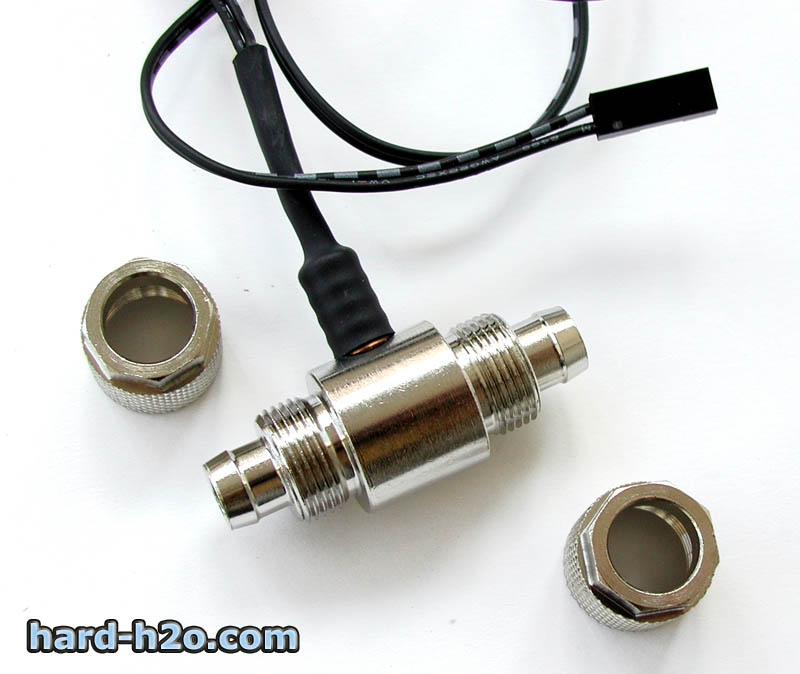

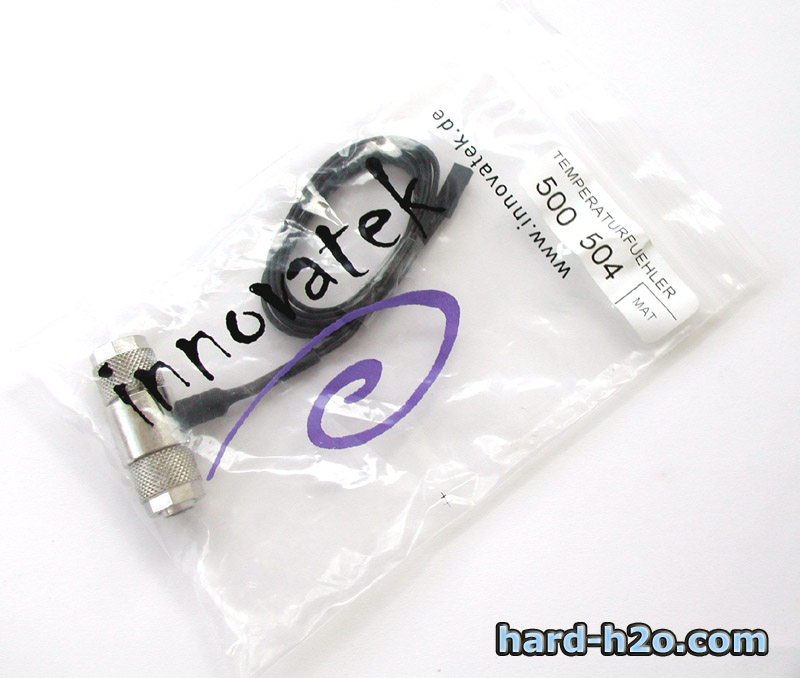

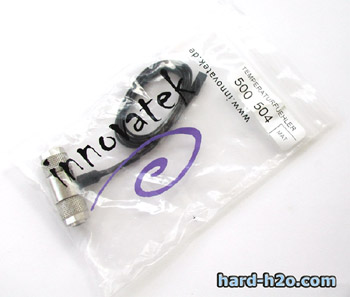

No es un embalaje muy seguro, pero es una pieza muy sólida, así que no tendrá ningún problema en el transporte.	La pieza metálica que contiene la sonda y los racores mide 4cm de largo por 1,5cm de ancho. La longitud del cable es de 61 cm.

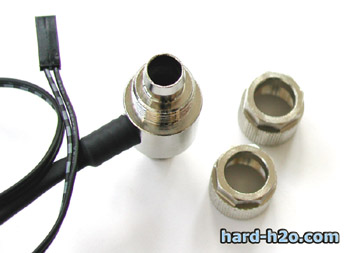

Los racores son del tipo racor rápido de Innovatek, para tubos de 7mm de interior y 10mm de exterior.	La conexión del cable al tubo es realmente fuerte.

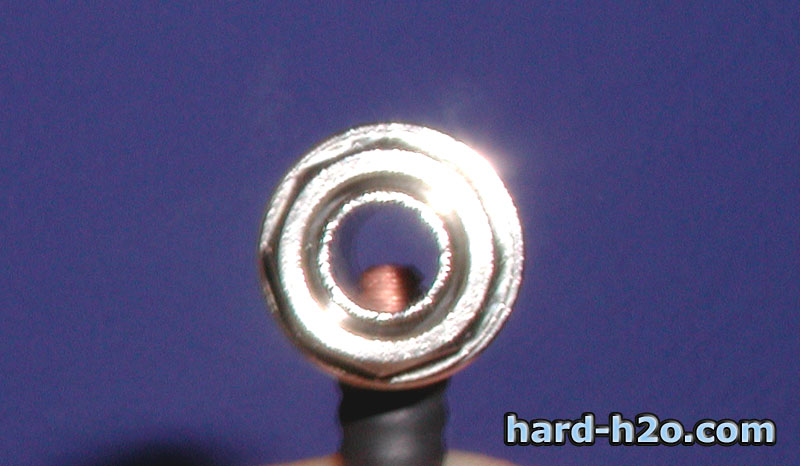

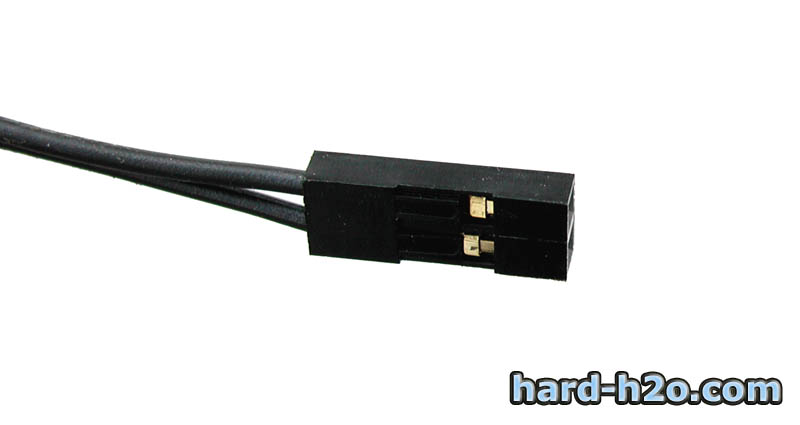

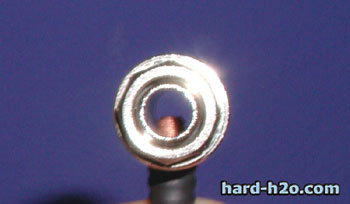

La sonda esta alojada en medio del tubo, no sobresale en exceso para no estorbar el paso del agua.	El conector de 2 pines el es que habitualmente usan los sistemas de control de temperatura como el Digital Doc 5, el panel W Force o las placas Asus.

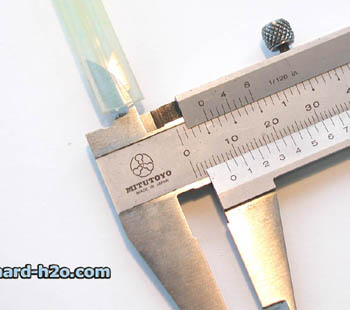

Usaremos tubo de silicona de 7mm de interior....	... y 10.5 de exterior.

- Montaje :

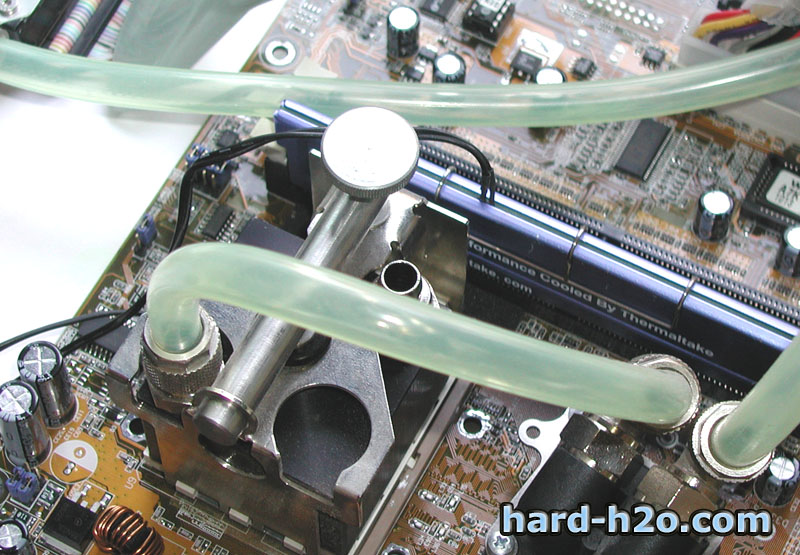

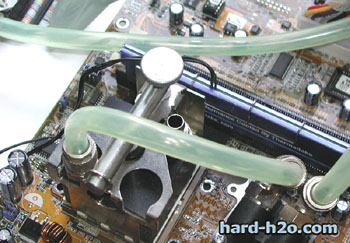

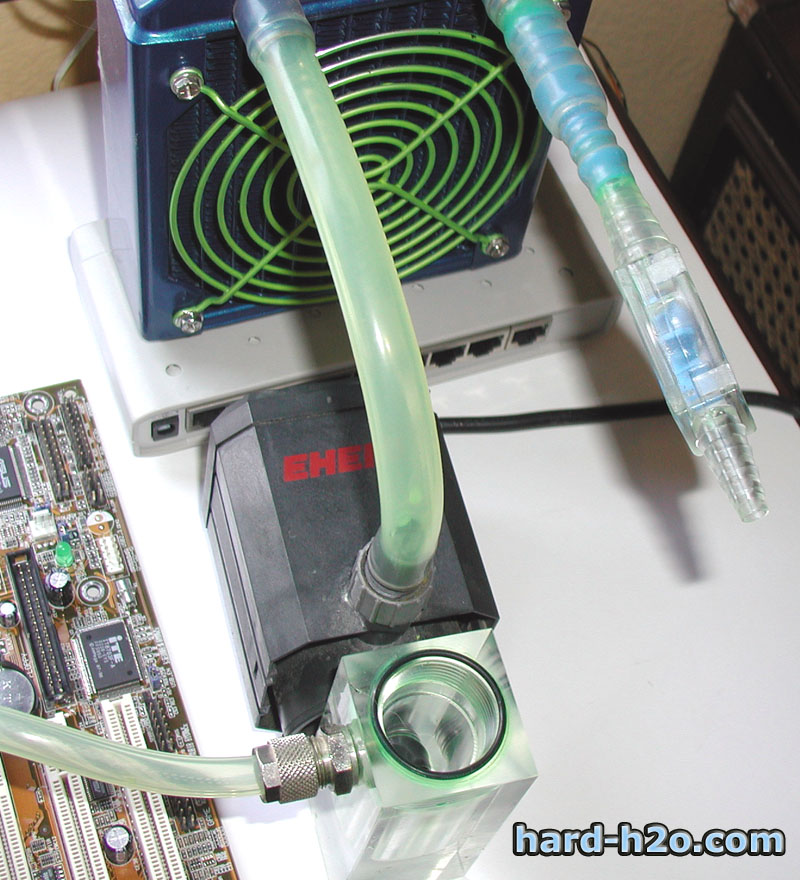

Lo primero es abrir un hueco en el circuito y decidir donde se colocará la sonda. Nosotros la pondremos entre la salida del radiador...	... y la entrada del bloque para CPU.

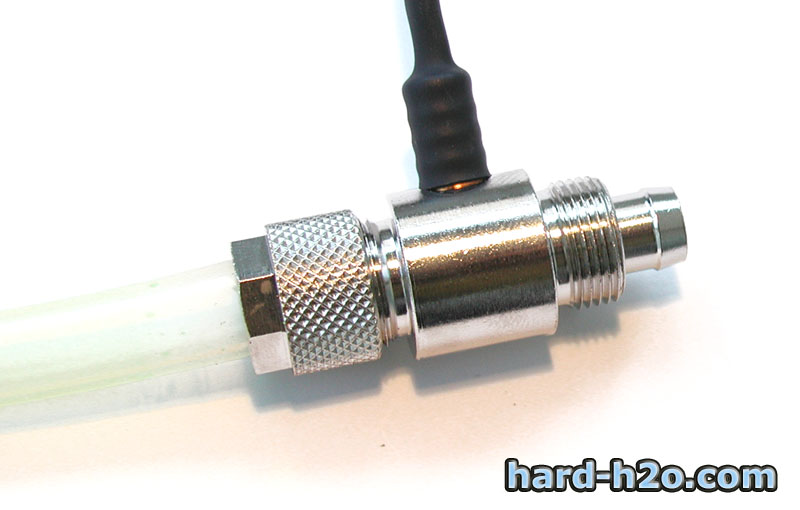

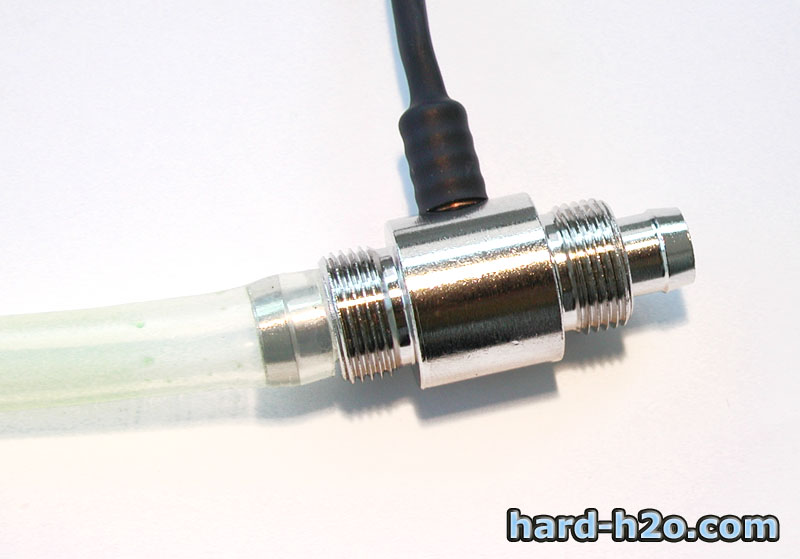

Colocamos la boca del tubo sobre la entrada del racor...	... y cerramos con la otra pieza que hemos de haber introducido previamente.

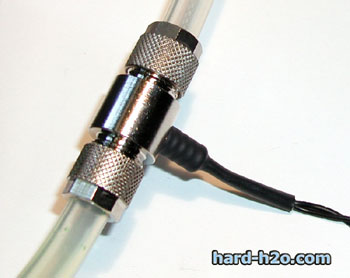

Hacemos lo mismo con el otro extremo.

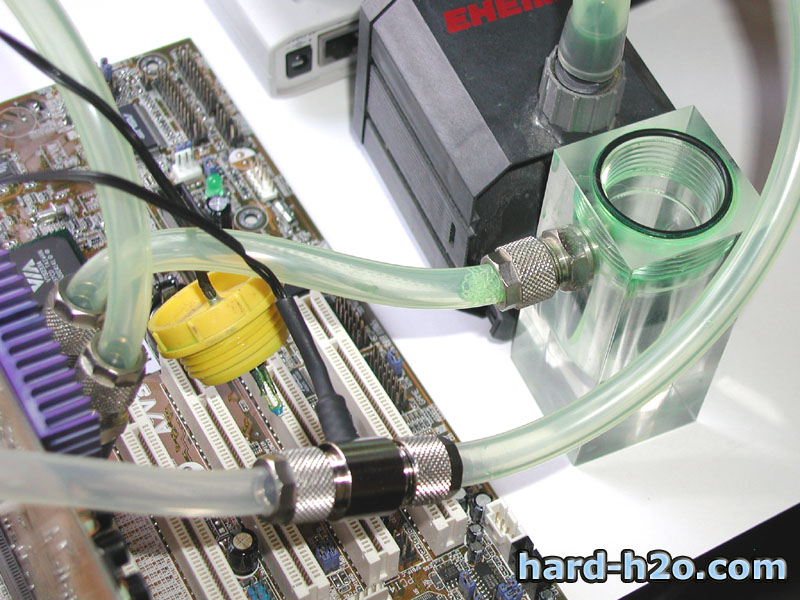

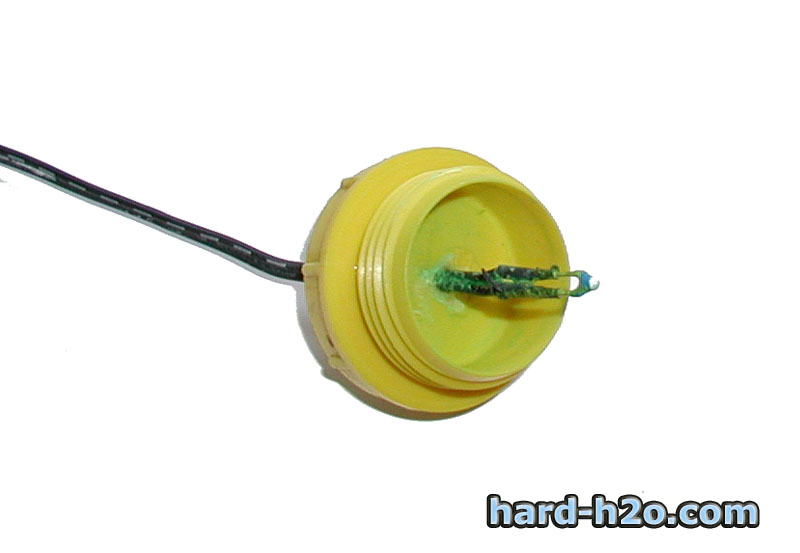

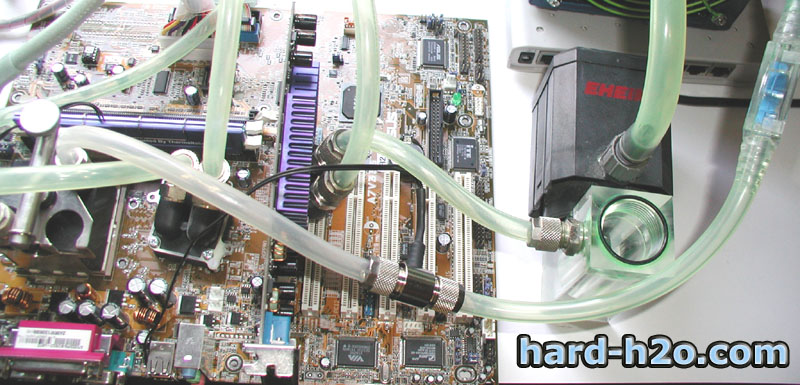

Ya tenemos el sistema cerrado.	Para medir la temperatura del deposito hemos agujereado el tapón del deposito y hemos introducido una sonda térmica de bulbo, para que no haya cortocircuito con el agua hemos recubierto los cables que quedaban al aire con esmalte.

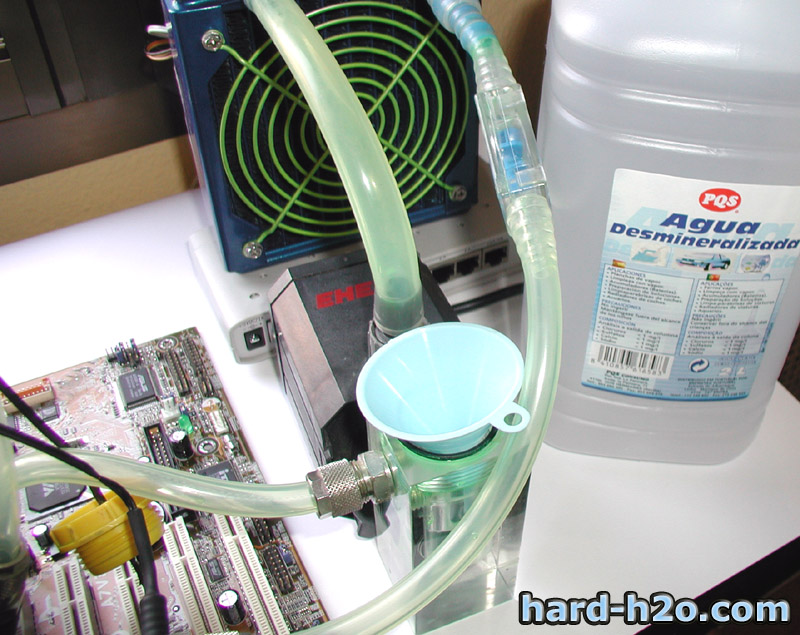

Como vemos el peso de la sonda es considerable y hace que el tubo baje.	Rellenemos ahora el circuito de agua destilada y anticongelante, con un poco de tinte si se desea.

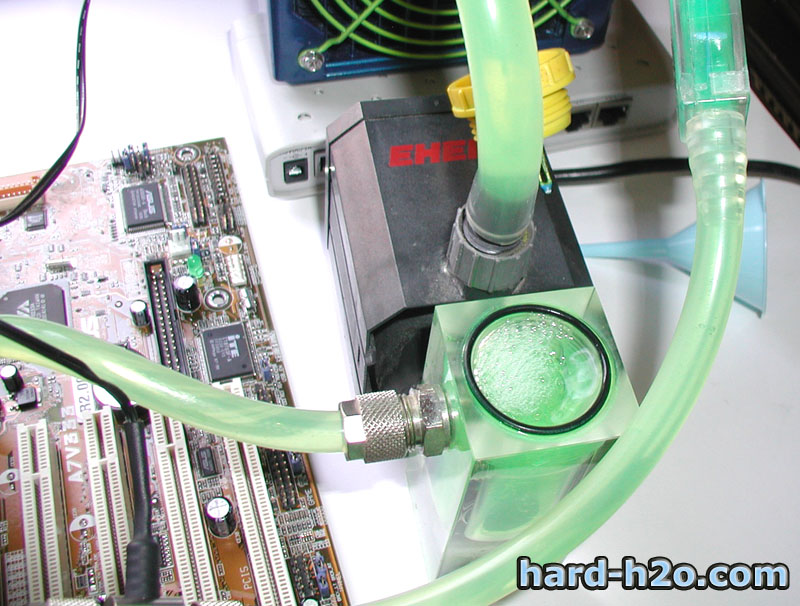

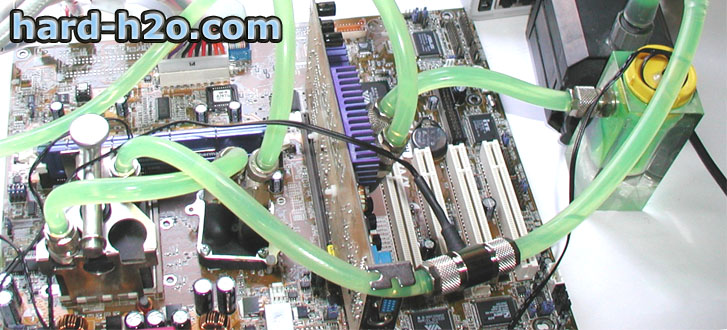

Dejamos el circuito corriendo durante un tiempo para que salga todo el aire que pueda quedar dentro.	Una vez purgado cerramos el circuito y este es el resultado final.

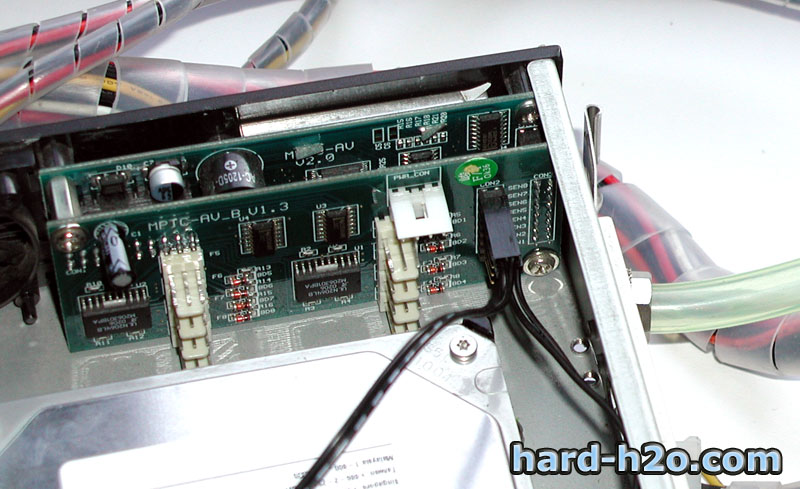

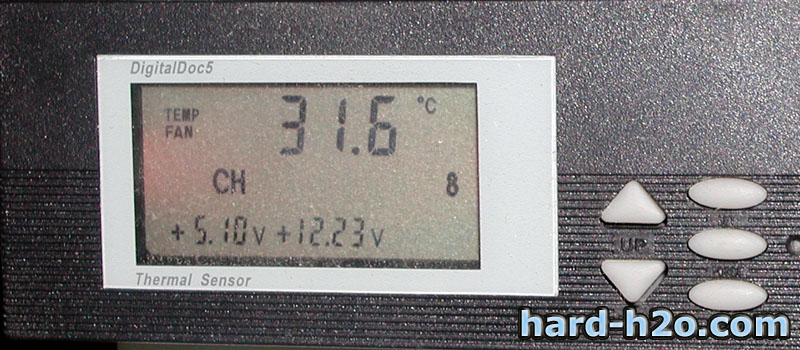

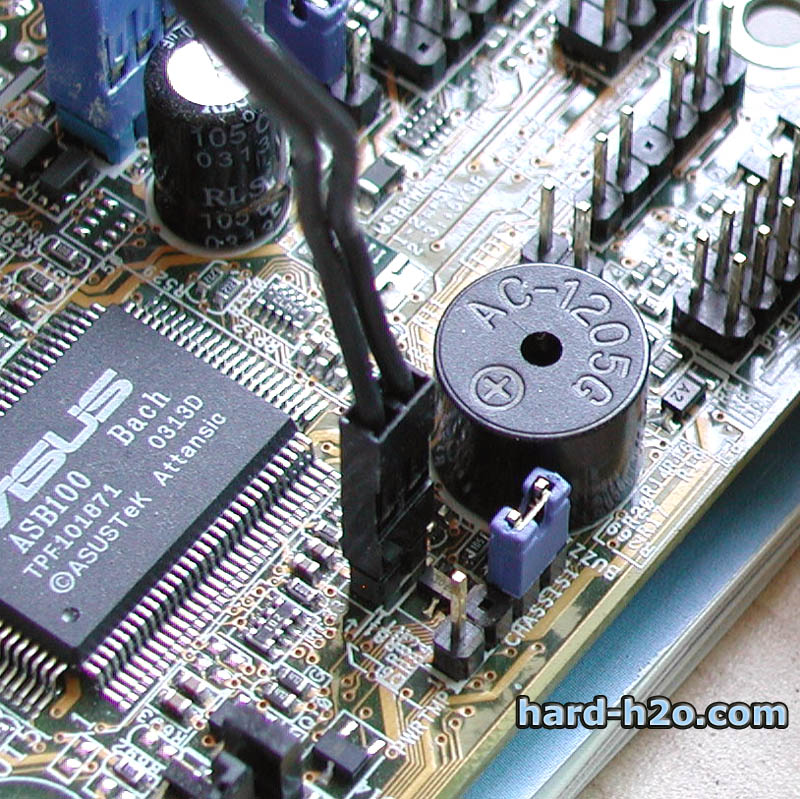

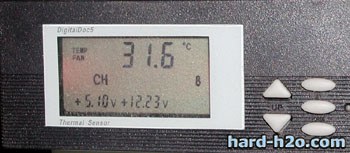

Colocamos el extremo de la sonda en nuestro display de temperaturas en este caso un Digital doc 5.	O si lo preferimos en el conector para lectura de temperaturas de la placa. Este es el "jumper" PWRTEMP de una Asus A7N8X deluxe.

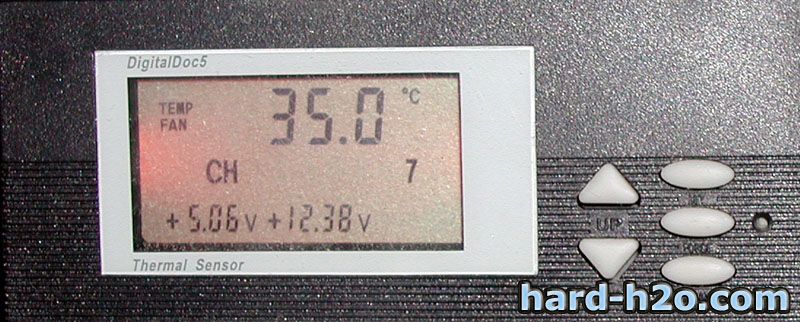

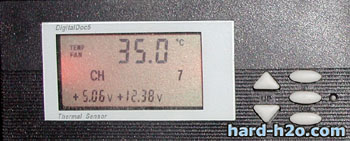

Este es el sensor de la sonda que hay en el radiador ...	... y este el del deposito.

- Pruebas de temperatura:

El sistema en el que se realizaron las pruebas fue el siguiente:

Asus A7V8X Deluxe / XP 1700+@2200mhz 1.85vcore / Geforce 3 ti200 / Seagate Barracuda IV

Bloque CPU Innovatek rev 3/ Bloque chipset Innovatek / Bloque gráfica Innovatek / Bloque HD Innovatek / Eheim 1048 + Deposito Metacrilato / Black Ice Extreme / Ventilador Enermax 12cm 2500 rpm.

El conector térmico de la placa leído por el sensor Asus 3 de la placa para conexiones externas, siempre leia 2º menos que el Digital Doc 5.

- Conclusión:

La funcionalidad que implementa esta sonda es realmente interesante para conocer un poco mejor el funcionamiento de nuestros sistema, nos permite por ejemplo conocer a que temperatura exacta sale el agua del radiador y así saber si necesitamos otro con una capacidad de disipación mayor. Es el complemento ideal para cualquier usuario de refrigeración líquida que aspire a obtener el máximo rendimiento de su sistema

Franzol

- Producto cedido por Coolmod
