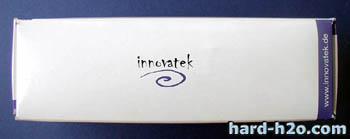

La caja esta recubierta de espuma por dentro.

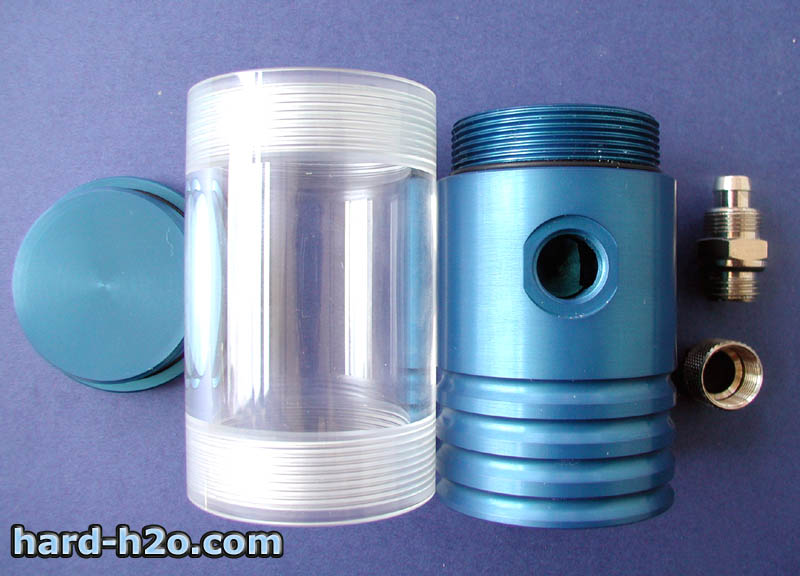

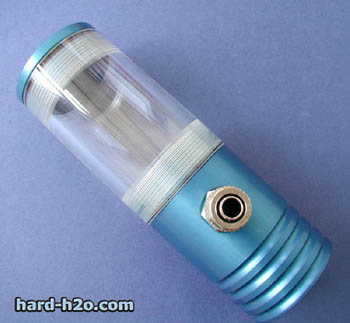

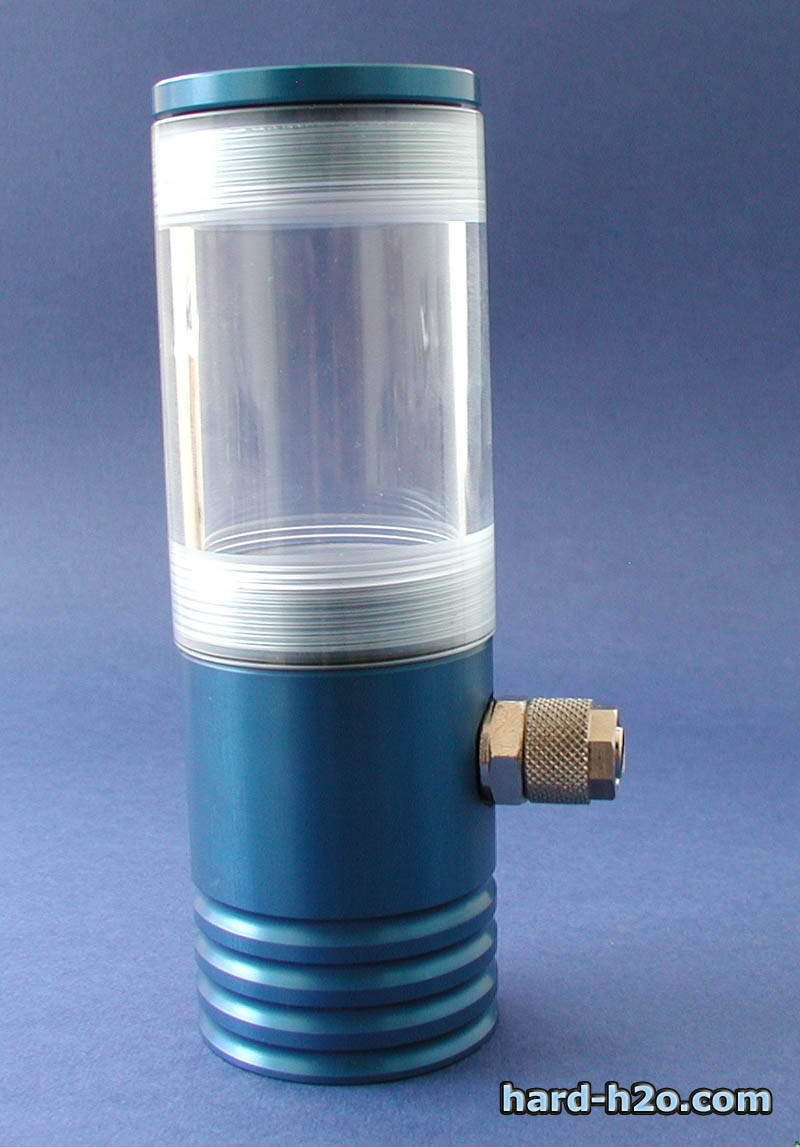

Las zonas de conexión entre las partes guardan estanqueidad mediante juntas tóricas.

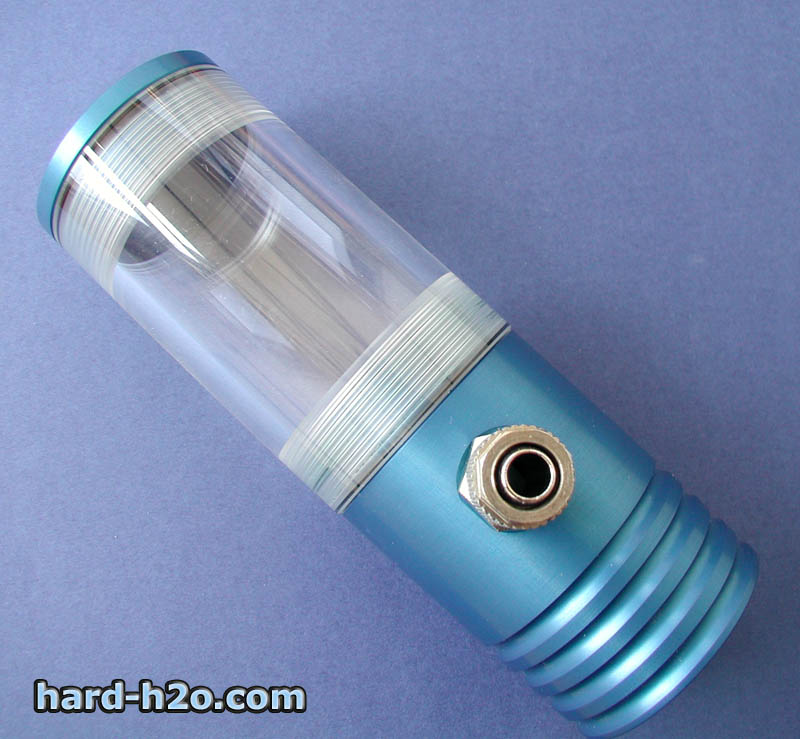

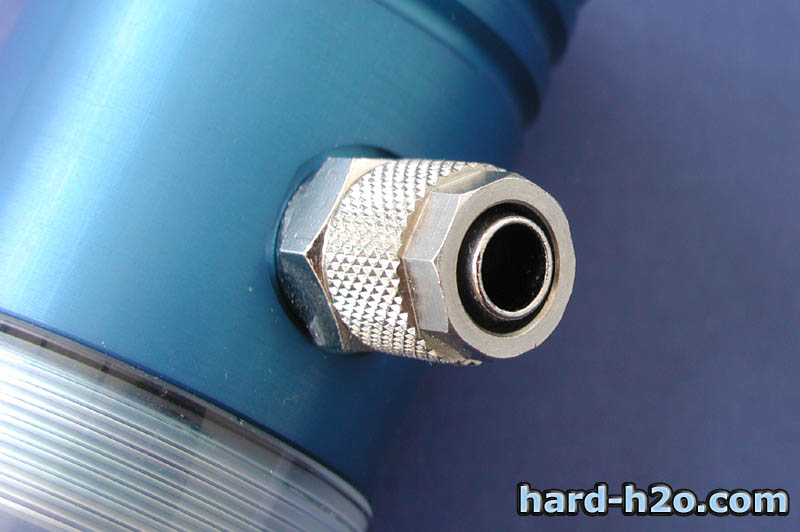

El racor es el standart de Innovatek, un racor rápido de 8mm de interior para tubo de 10mm de exterior.

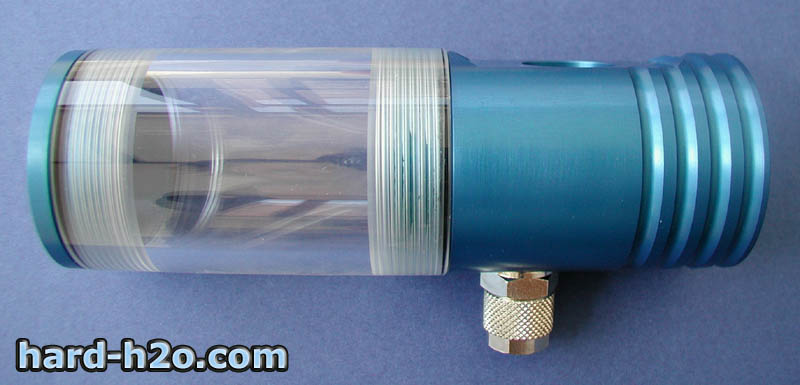

El racor viene ya montado en el depósito.

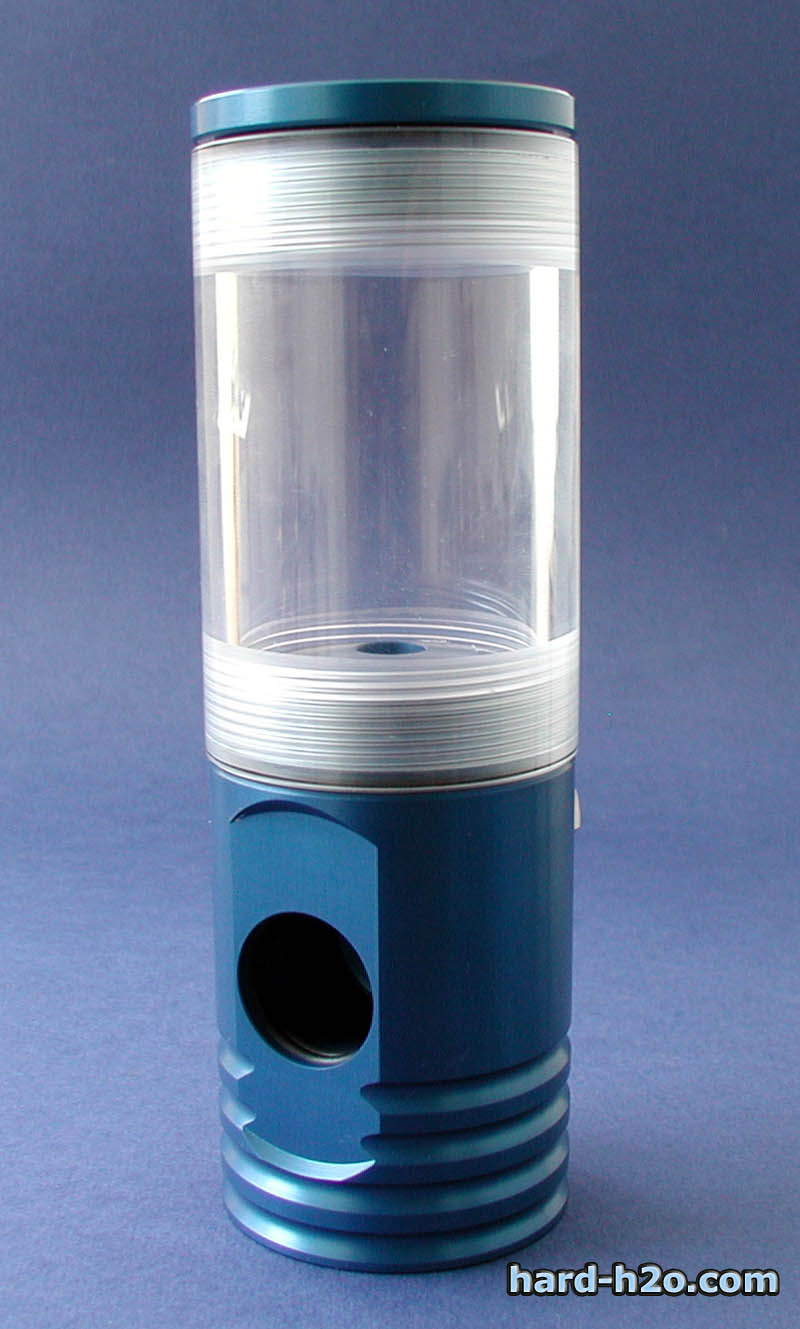

Esta es la zona de empalme con la bomba. Esta recubierta de goma y se conecta a la bomba por presión.

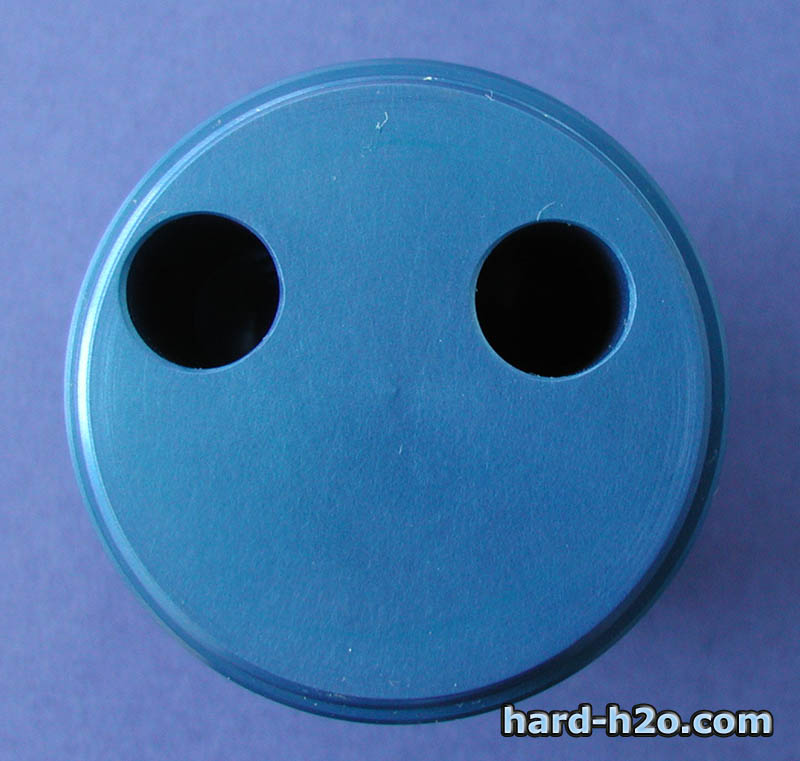

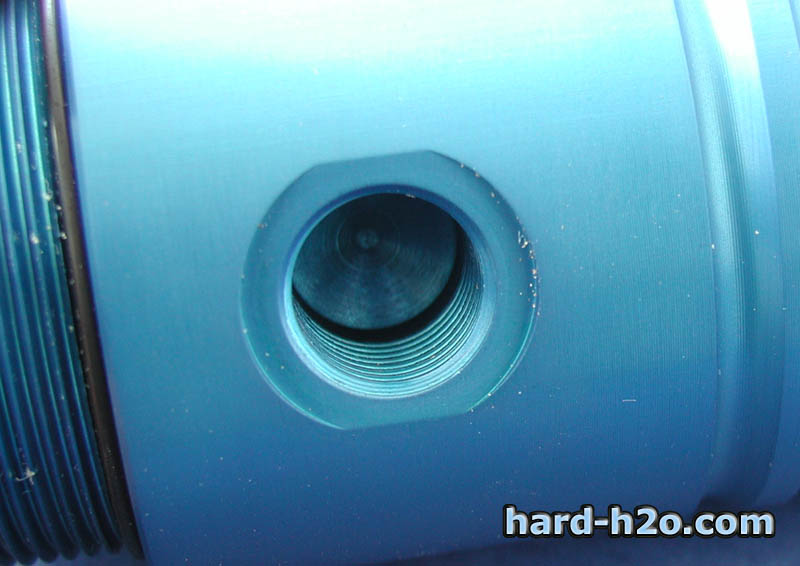

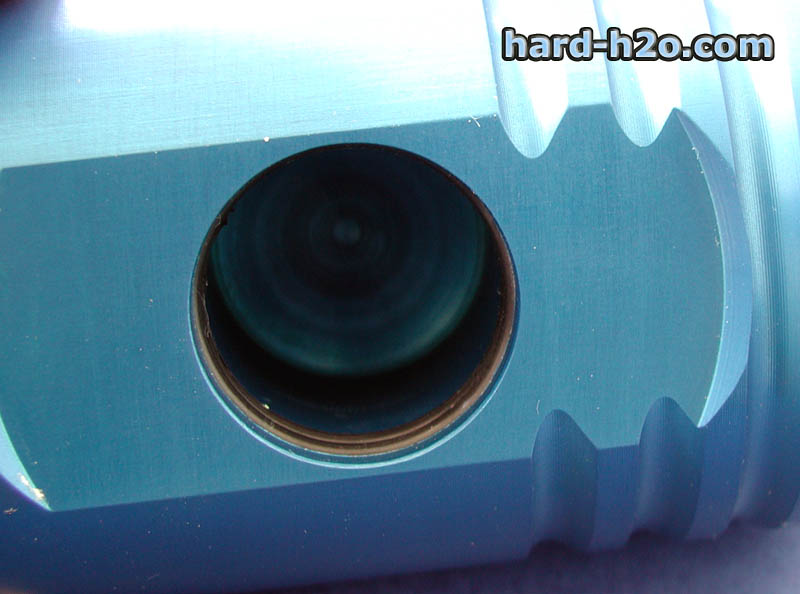

Éstos son los orificios por los que sale / entra el agua del deposito, su colocación perpendicular al suelo hacen que el aire que salga vaya directamente a la parte superior del depósito.

La tapa del depósito tiene una rosca terminada en junta tórica. La estanqueidad es total.

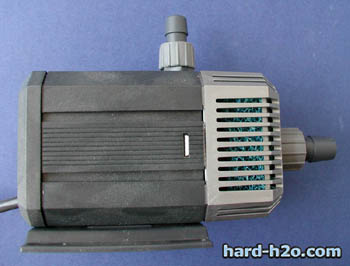

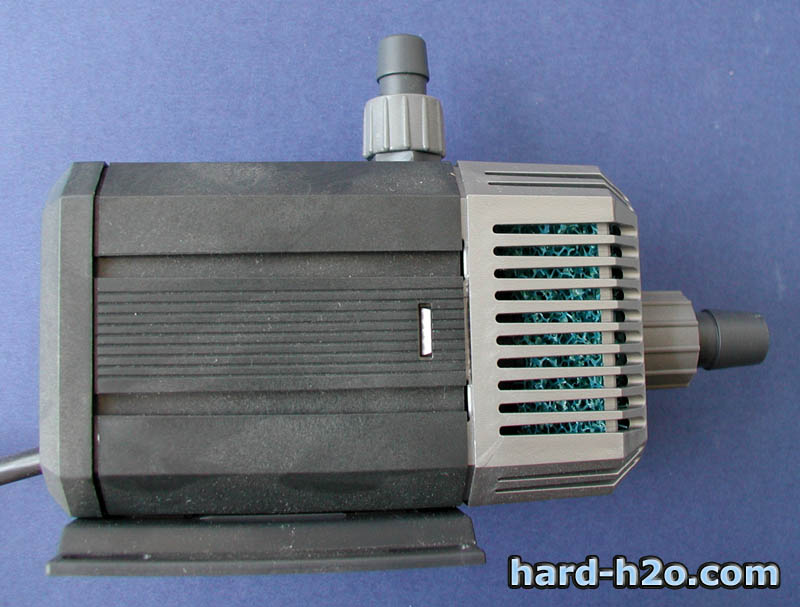

Comenzamos con el proceso de montaje. En primer lugar tenemos la bomba Eheim 1046 / 1048 tal y como sale del paquete.

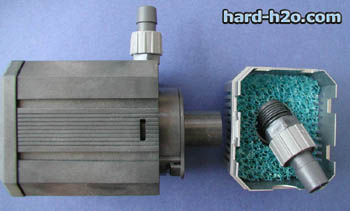

Quitamos las pestañas del filtro y desenroscamos el racor.

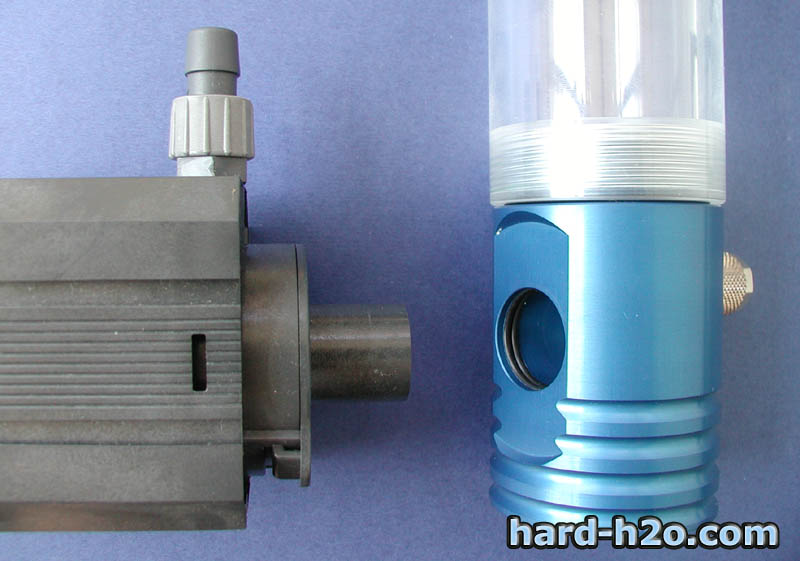

La entrada de la bomba coincide con la del depósito.

La bomba entra en el depósito haciendo presión, si lo hacemos como si fuera una rosca puede resultar mas sencillo.

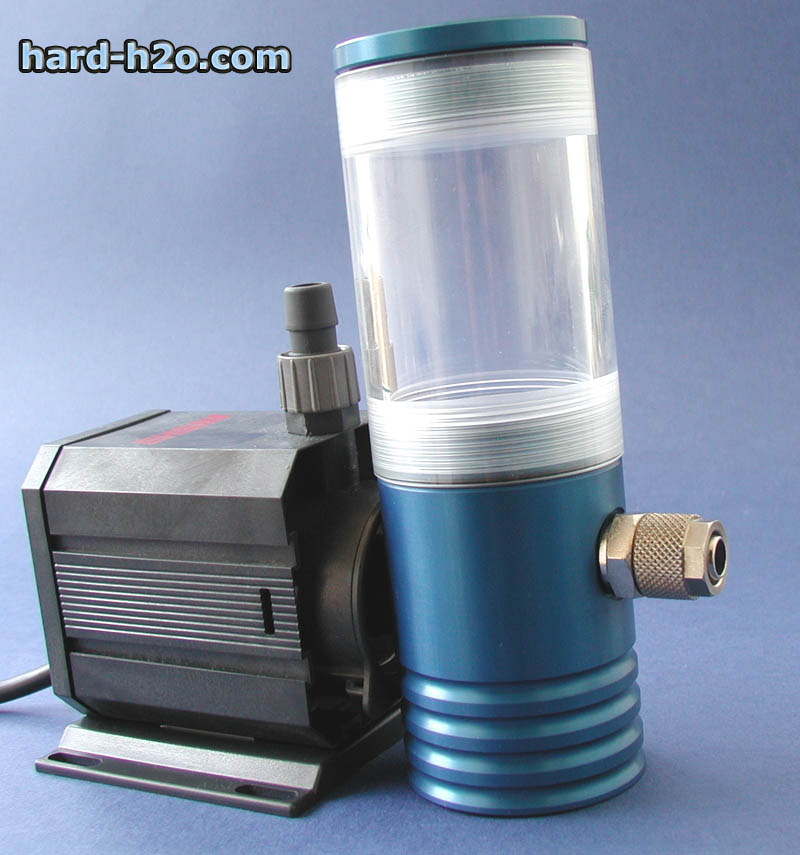

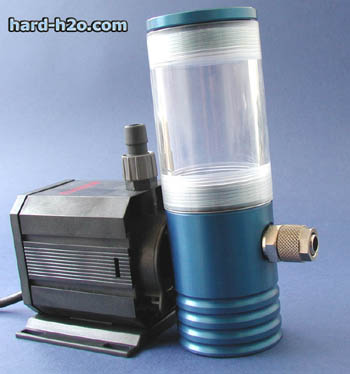

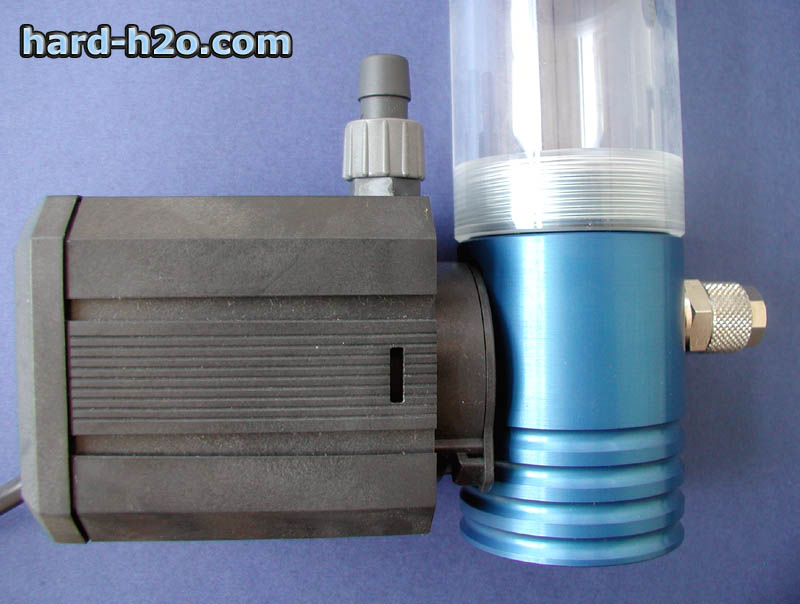

Así es como queda el deposito unido a la bomba.

En primer lugar conectamos los racores de entrada y salida del conjunto con al resto del sistema.

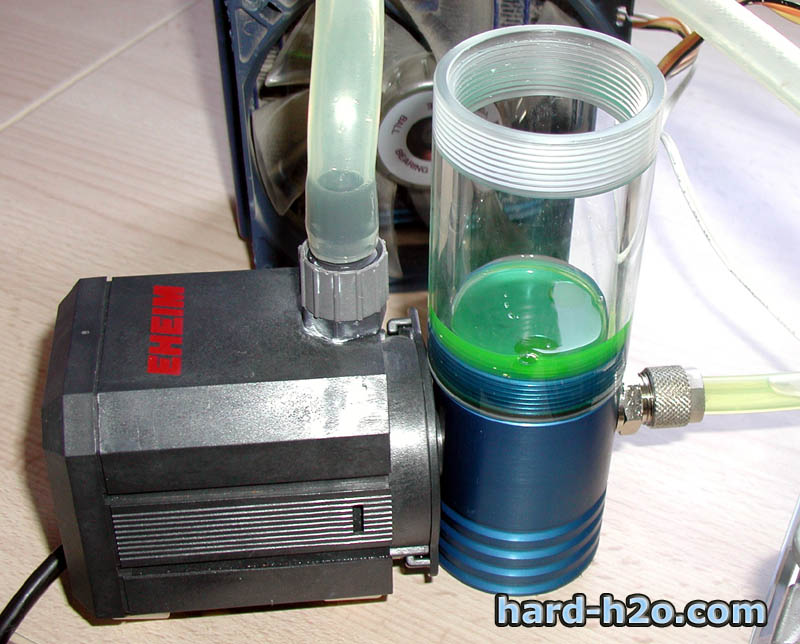

Para aprovechar los aditivos antioxidantes, anticorrosivos, antiespumantes y desinfectantes del anticongelante, añadimos una cantidad del 10% aproximadamente. En este caso hemos usado anticongelante concentrado Carrefour.

En un Tupperware hemos hecho exprimido la tinta de un subrayador verde en agua destilada. Iremos llenando el circuito con un embudo y con un colador para que no entren restos en el circuito.

La bomba no se ha enchufado aun, vemos como el deposito esta lleno de agua.

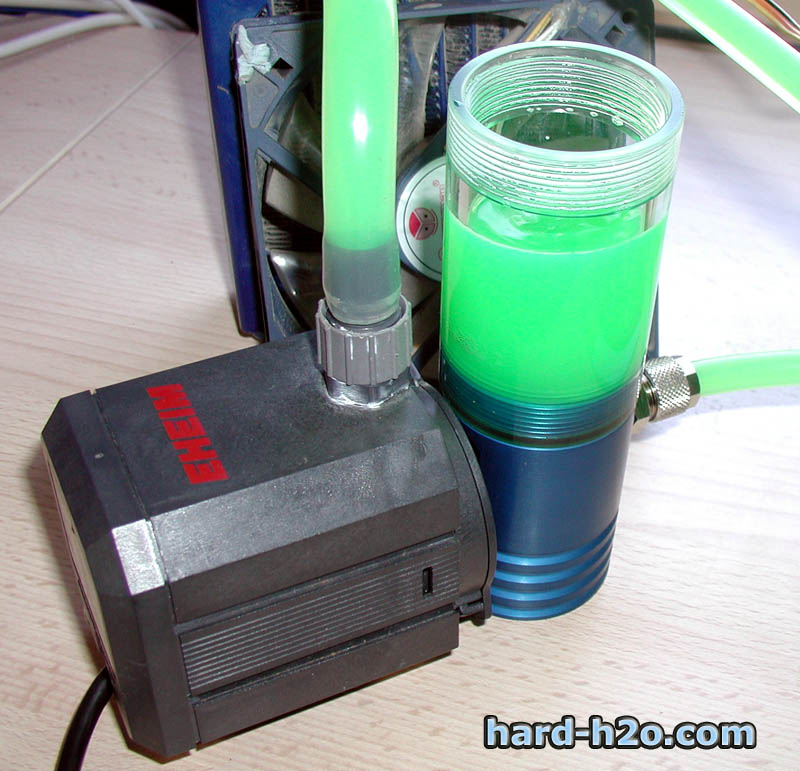

Con el deposito lleno, encendemos la bomba hasta que en deposito esta casi vacío, entonces apagamos la bomba y lo volvemos a rellenar. Cuando está lleno de nuevo encendemos la bomba hasta que esté casi vacío. Repetimos el proceso hasta que el depósito mantenga su nivel de agua constante.

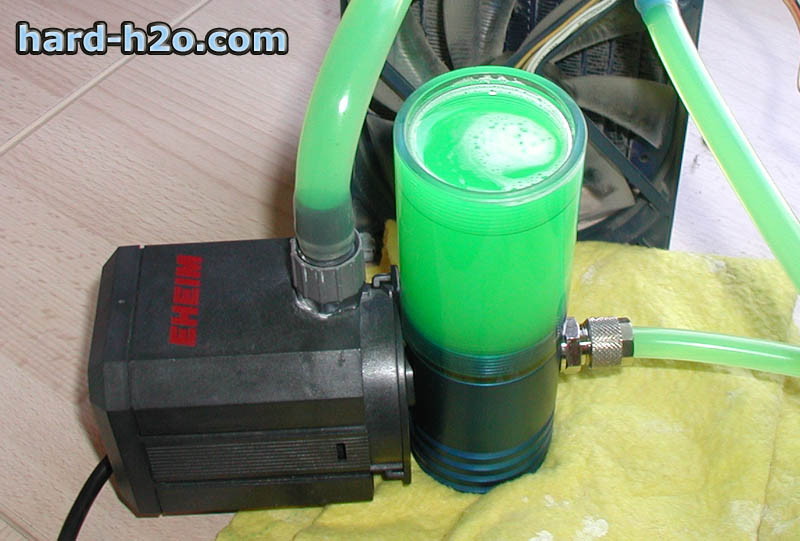

Ahora viene la parte donde el depósito tiene que expulsar el aire que queda dentro de los elementos. Por las turbulencias es normal que aparezca algo de espuma. Deberemos dejar el circuito andando durante unas horas y darle golpecitos al radiador y a los bloques para que expulsen el aire que tienen dentro.

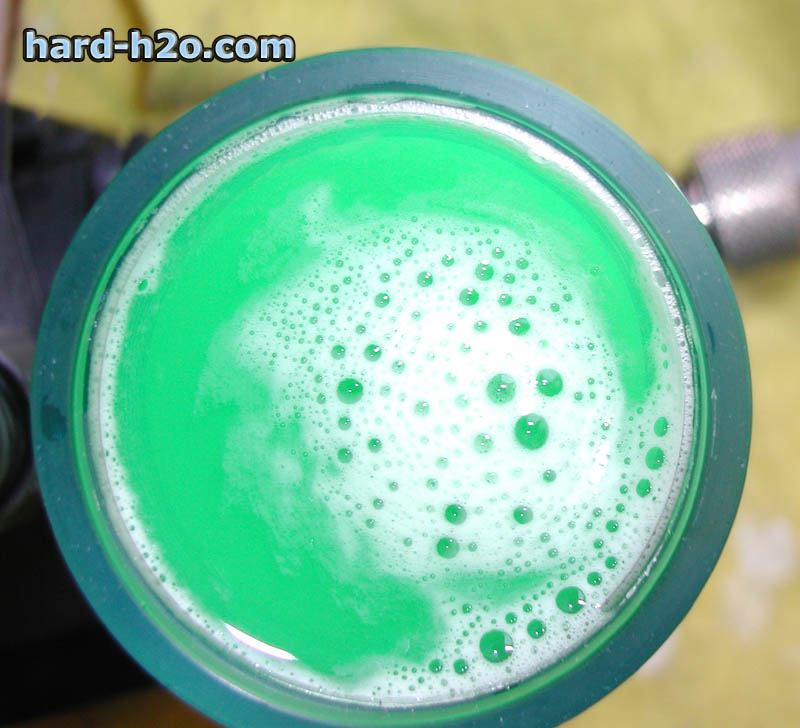

Detalle de la espuma.

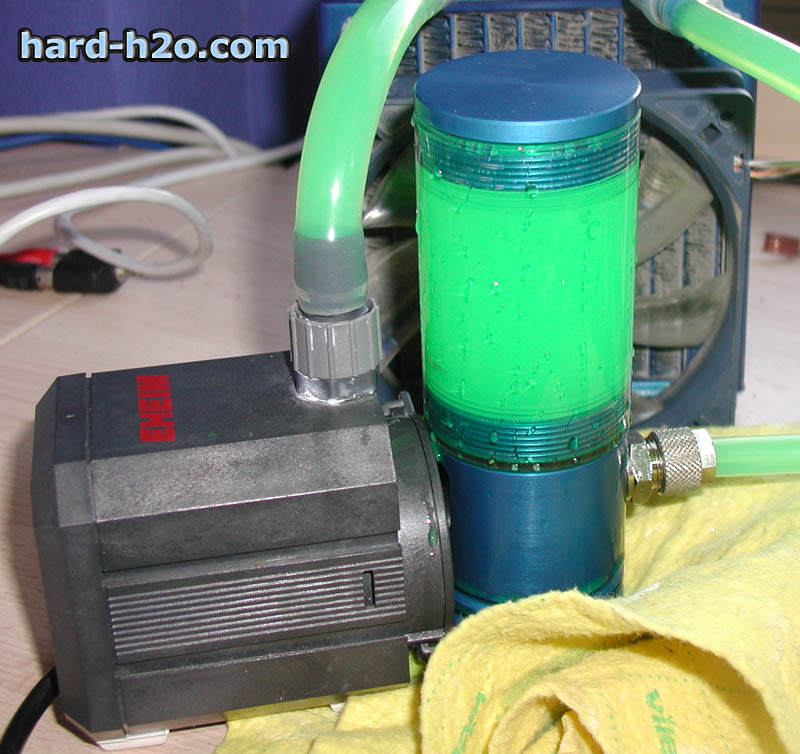

Una vez que hemos visto que no aparecen más burbujas en el depósito, lo llenamos hasta el borde, ponemos un trapo debajo para no derramar el líquido y cerramos el tapón. El volumen del tapón desaloja una parte del agua, por eso vemos como el depósito esta mojado.

Lo secamos por fuera y comprobamos que dentro del depósito sólo hay líquido, no se ven burbujitas subiendo. Con esto ya tenemos el montaje listo.

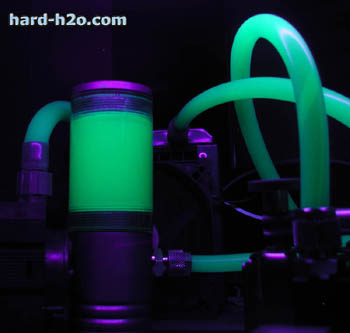

Este es el efecto del agua teñida del depósito en presencia de luz ultravioleta.

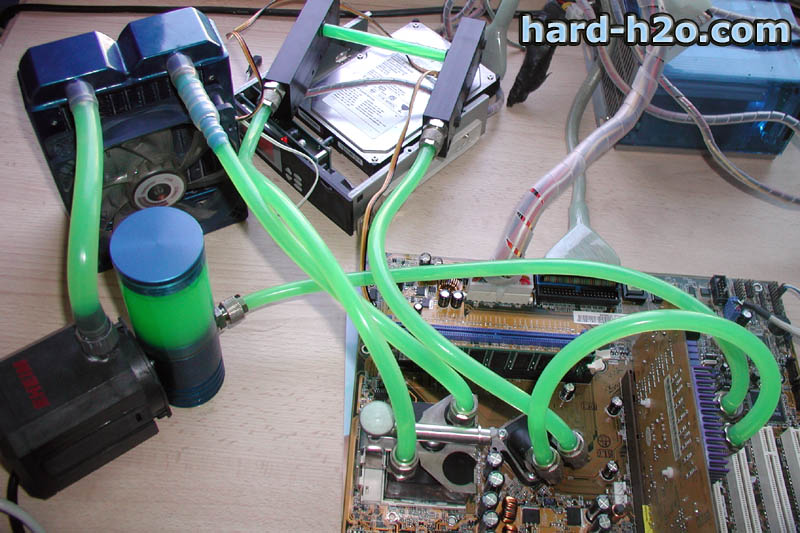

No es que esté muy bonito pero siempre me gusta enseñar los sistemas de pruebas. 4 bloque Innovatek y un radiador BIX.
