Bloque para tarjeta gráfica Innovatek graph o matic y disipador para memorias VGA de Thermaltake

Características

• Fabricado en fibra de vidrio con base de cobre.

• Dimensiones de la base: 40 x 40 x 7 mm.

• Dimensiones del bloque con la sujeción: 50 x 40 x 33 mm.

• Sistema de anclaje de fabricado en acero inoxidable.

• Compatible con chipsets, Geforce 2 y Geforce 3 (existe un adaptador para las Geforce 4).

• Racores rápidos de 8 mm.

• Se sujeta a la tarjeta gráfica o chipset mediante tornillos de nylon.

El bloque viene en una caja forrada de goma espuma lo que minimiza el riesgo de desperfectos en el transporte.

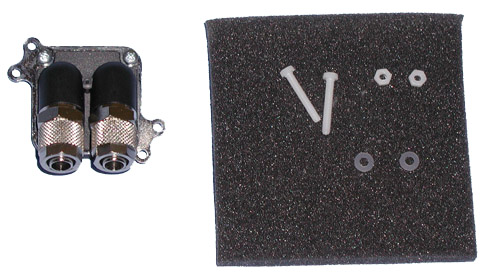

El paquete contiene: Bloque, 2 tornillos de nylon, 2 arandelas de plástico y 2 tuercas de nylon

Voy a explicar el proceso en una tarjeta gráfica Geforce 3 ti 200, siendo similar en cualquier Geforce 2 o chipset. Además de poner el bloque de agua sustituiremos los disipadores de la memoria VGA por otros superiores y más estéticos y efectivos incluidos en el Thermaltake Memory Kit

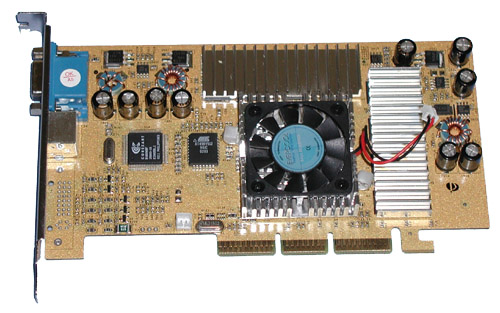

El primer paso para instalar nuestro nuevo bloque consiste en quitar el anterior disipador + ventilador que venía de serie. Pueden presentarse 2 casos 1) el disipador esta pegado al bloque (como en caso de la memoria de esta VGA) y 2) esta sujeto mediante unas "patas" de plástico que se introducen en la tarjeta.

1) Iremos moviendo con cuidado el disipador de forma circular, en un sentido y en otro y veremos como cada vez la holgura es mayor; otra opción es ir haciendo palanca de forma muy cuidadosa y cada vez desde un lado hasta que el disipador se separe.

2) Nos bastara con apretar el extremo ultimo de las "patitas" para que quepan por los boquetes de la tarjeta.

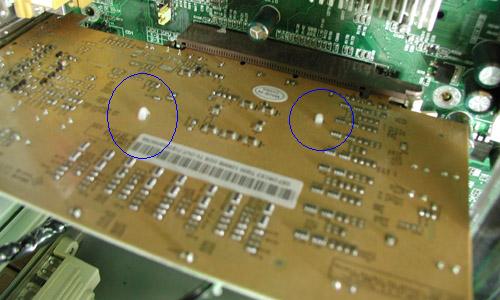

Estas son las "patitas" a las que me refiero:

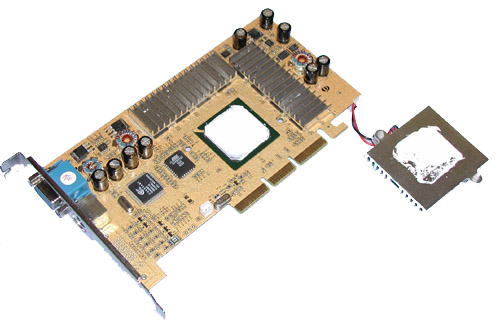

Así queda la tarjeta gráfica una vez que hemos quitado el disipador de la GPU:

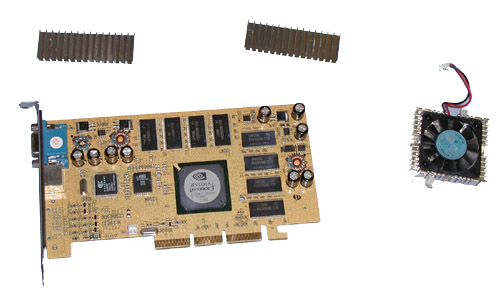

Y así una vez que hayamos limpiado los restos de silicona y despegado los disipadores de los módulos de memoria

Para instalar los disipadores de memoria despegaremos un lado de la pegatina que viene con los disipadores y se la pegaremos al disipador, posteriormente separaremos la otra y uniremos el disipador a la memoria haciendo presión durante unos segundos.

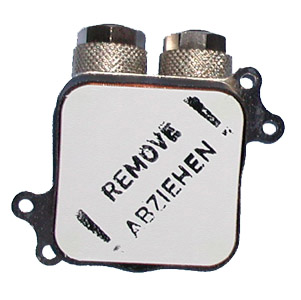

Daremos una fina capa de silicona al chip de la tarjeta grafica y despegaremos la pegatina que protege al bloque de cobre.

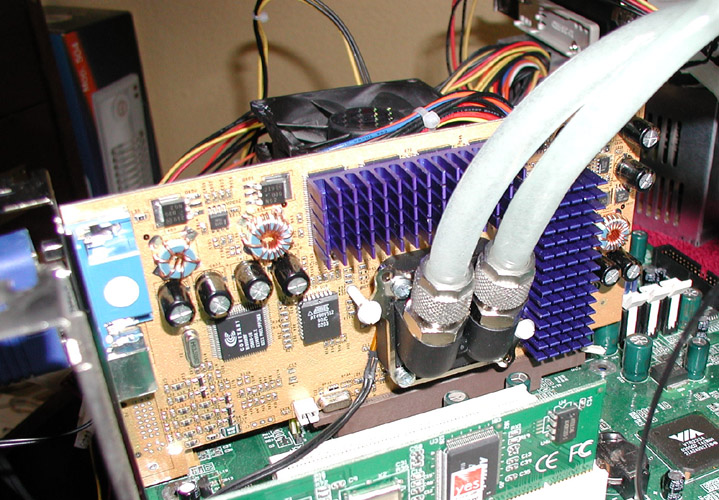

Ahora colocaremos el bloque sobre el GPU de la gráfica e introduciremos los tornillos con la arandela entre el anclaje de acero y la cabeza del tornillo. Por el otro lado le pondremos las tuercas y atornillaremos hasta q el bloque quede bien pegado y el tornillo no nos deje avanzar más (oiremos una especie de clik). Meteremos los tubos de 8mm int. y 10mm ext. en los rácores y los cerraremos bien. Ya tenemos todo listo para funcionar:

El cable que desaparece debajo del bloque es una sonda de temperatura del digital doc 5 con la que obtuve las siguientes medidas:
