Bloque para CPU Innovaflat
| - Autor: | Franzol |
| - Publicado por: | Franzol |
| - Fecha: | 26/07/2003 |
- Introducción:
El número de usuarios de pc's con refrigeración líquida crece día a día propiciado sobre todo por los comentarios de usuarios (entre los que me incluyo), que desde que la instalaron en sus equipos no pueden si no decir maravillas de este innovador sistema.
Las ventajas de este método de refrigeración están más que demostradas, pero todavía queda el estigma de que la refrigeración líquida es cara y muy difícil de montar. Con este bloque Innovatek nos enseña que ninguna de las 2 cosas es del todo cierta.
Veamos las características principales de este bloque:
| - Dimensiones | 60 x 60mm |
| - Peso | 220g |
| - Grosor de la base | 7mm |
| - Socket | A / 462 e Intel 370 |
| - Racores | Rosca de 1/4 de pulgada para tubos de 8mm interior / 10mm exterior |
| - Sujeción | A las pestañas del socket |
- Presentación y contenido:
 |  |
| La presentación de los bloques de Innovatek es siempre excelente. | La caja esta forrada de gomaespuma por todas sus caras; el bloque llegará a su destino en perfecto estado. |
 |  |

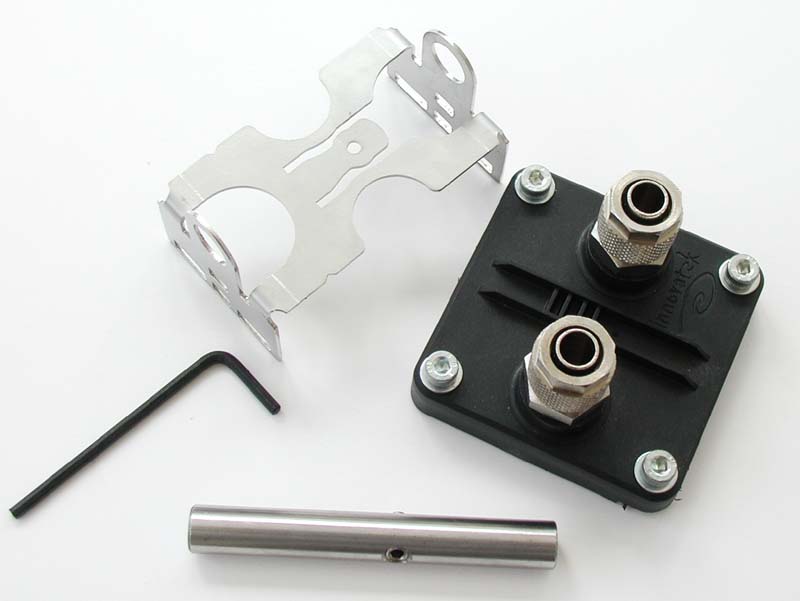

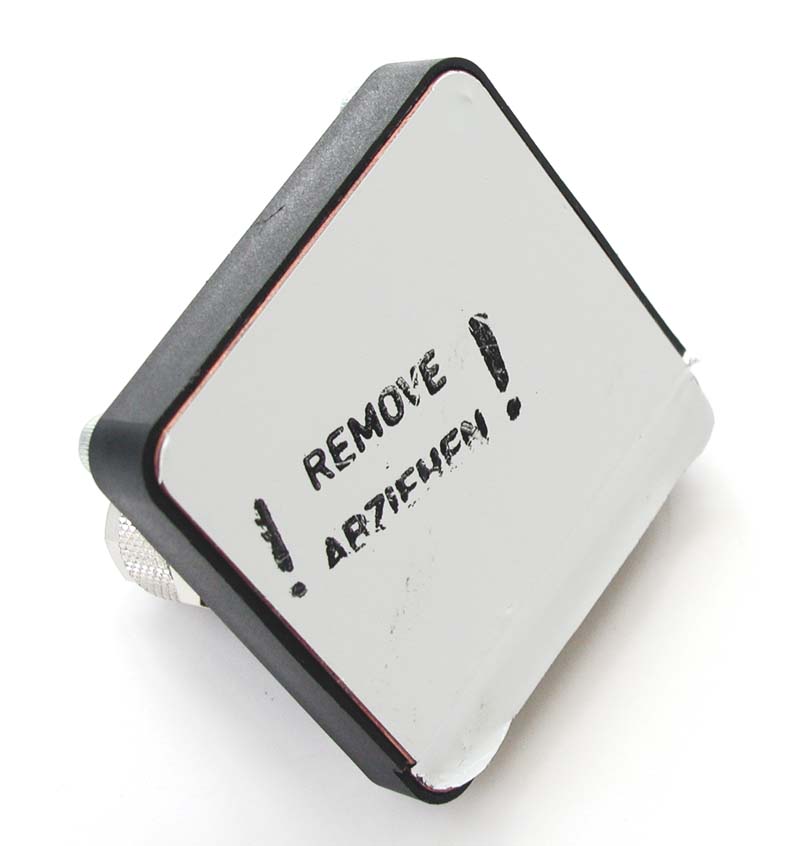

| La caja contiene el bloque, el sistema de sujeción y una llave para apretar el bloque. | El cobre del bloque esta protegido con una pegatina, no os olvidéis de quitarla antes de montar el bloque. |
 |  |

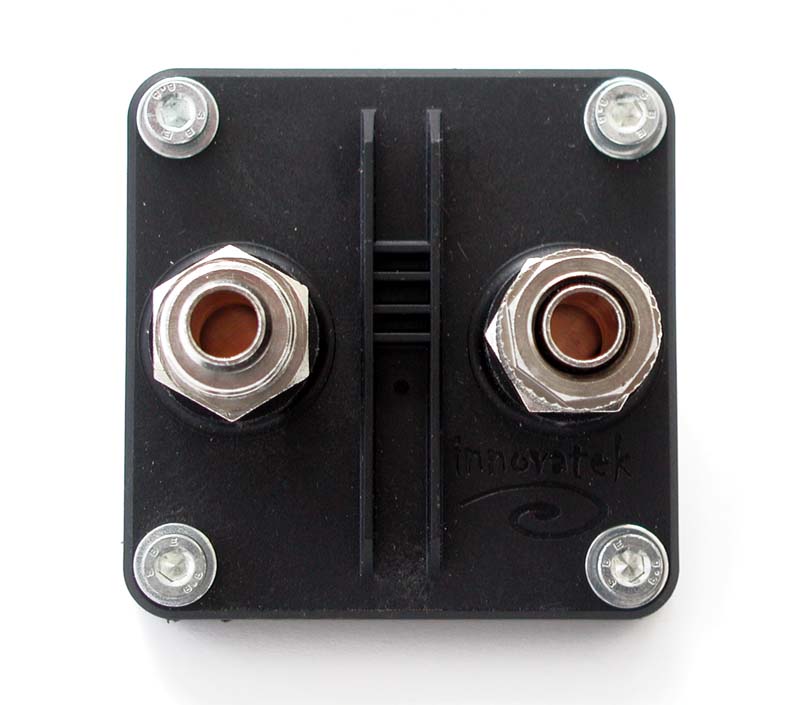

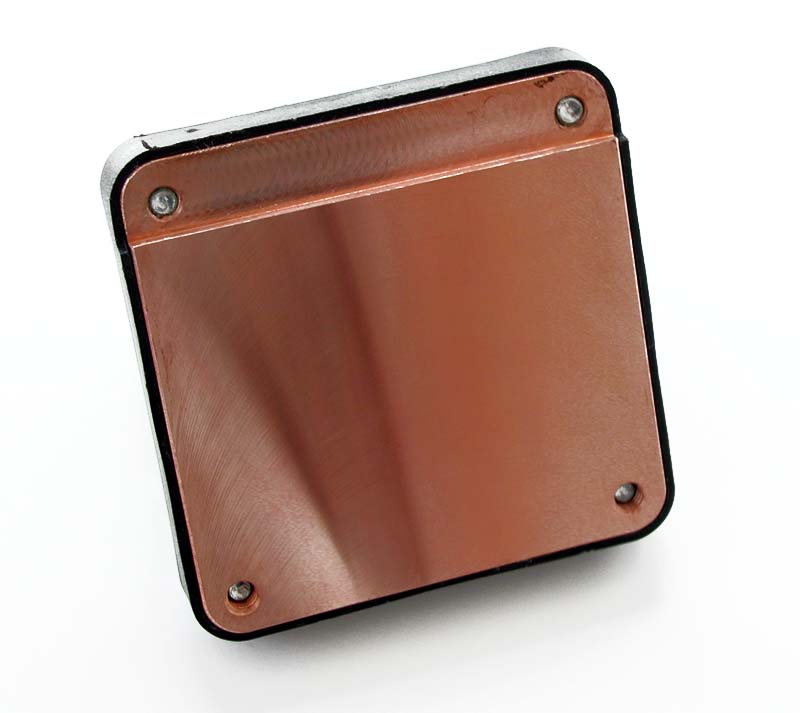

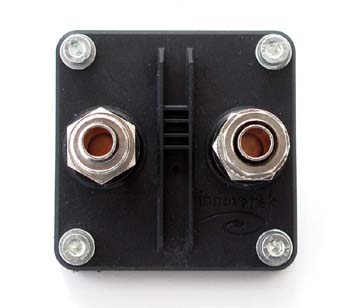

| Los racores estan colocados en la zona central de forma paralela. Los racores son los standard de innovatek. | La base de cobre esta perfectamente pulida. |
 |  |

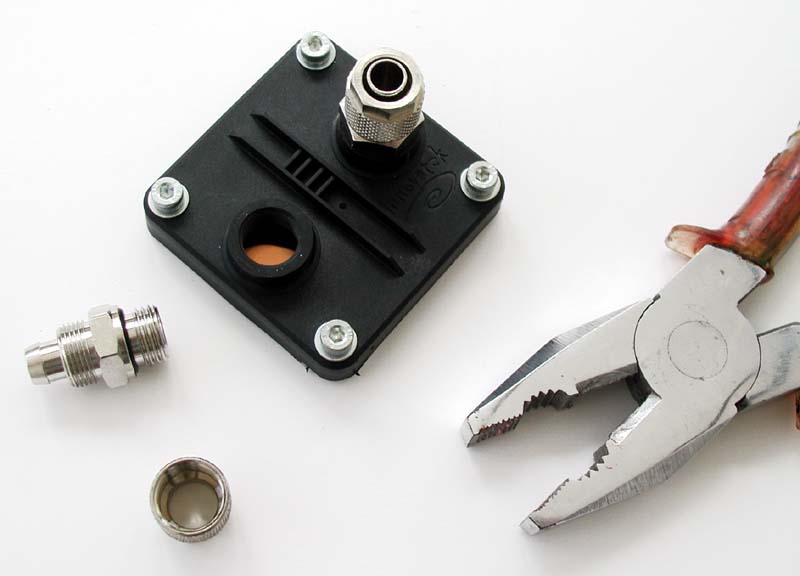

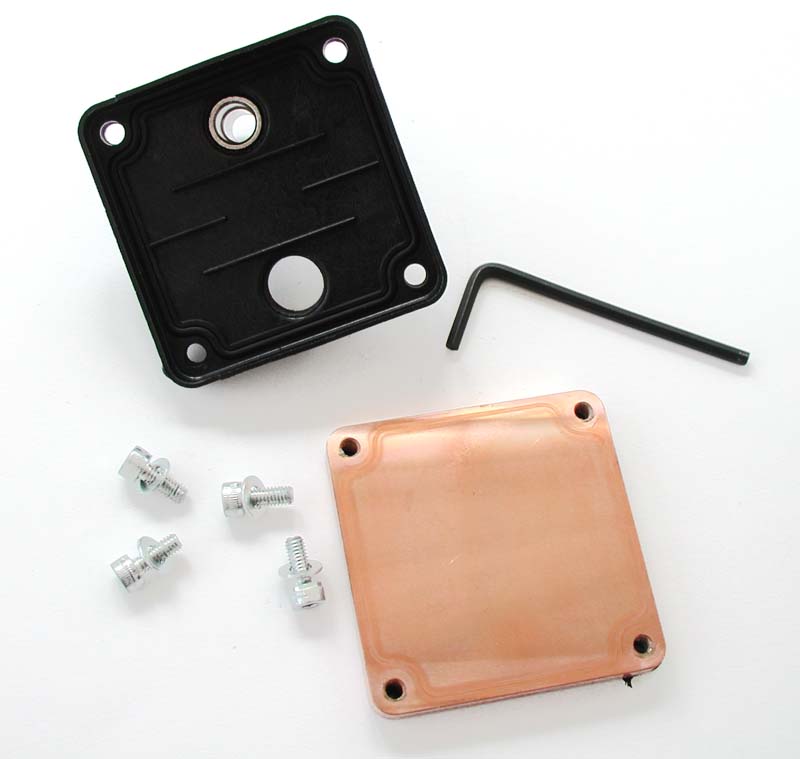

| Los racores se pueden desmontar con facilidad con una llave inglesa, o en su defecto con unos alicates, la rosca es de 1/4 de pulgada así que no nos será difícil encontrar racores para un tubo de mayor diámetro en una tienda de neumática. | Si separamos la base de cobre de la cubierta de plástico vemos que el contacto del agua con el cobre se lleva a cabo sólo en una superficie de 60x60mm, se echa de menos algún tipo de recorrido mas sofisticado. |
 |  |

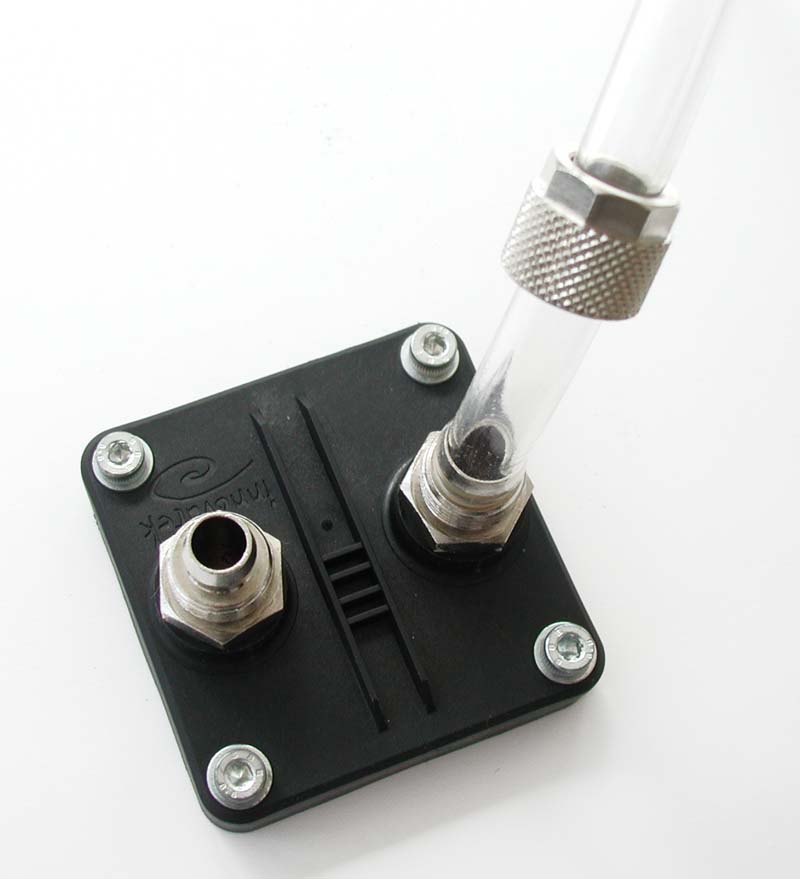

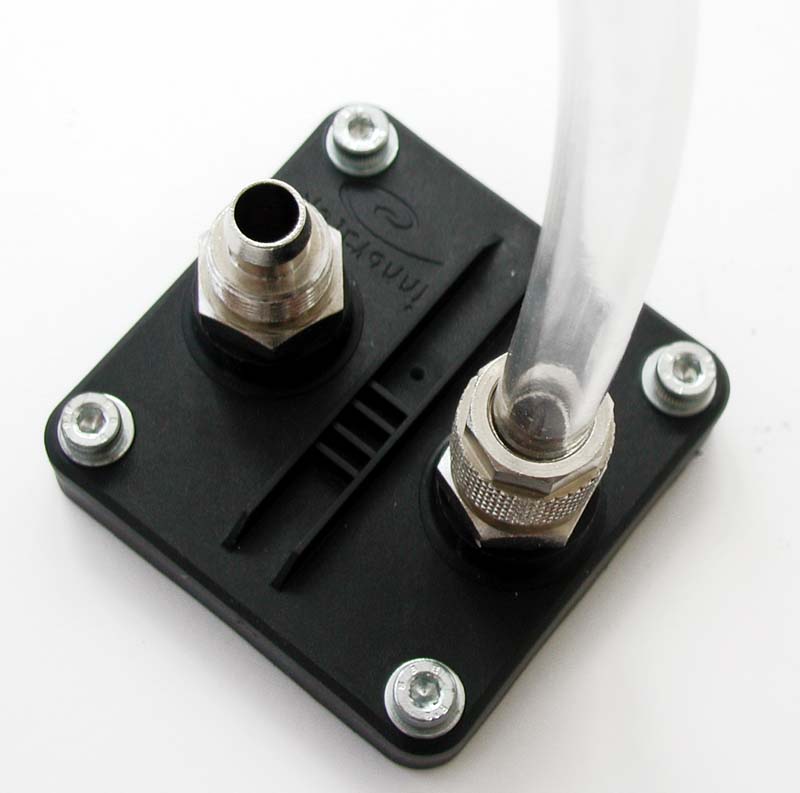

El sistema de racores rápidos es sin duda el más sencillo y seguro. | Una vez que se enrosca la parte metálica del racor podemos comprobar que es casi imposible separarlo, no hay posibilidad alguna de fuga, hace la prueba... |
- Montaje
 |  |

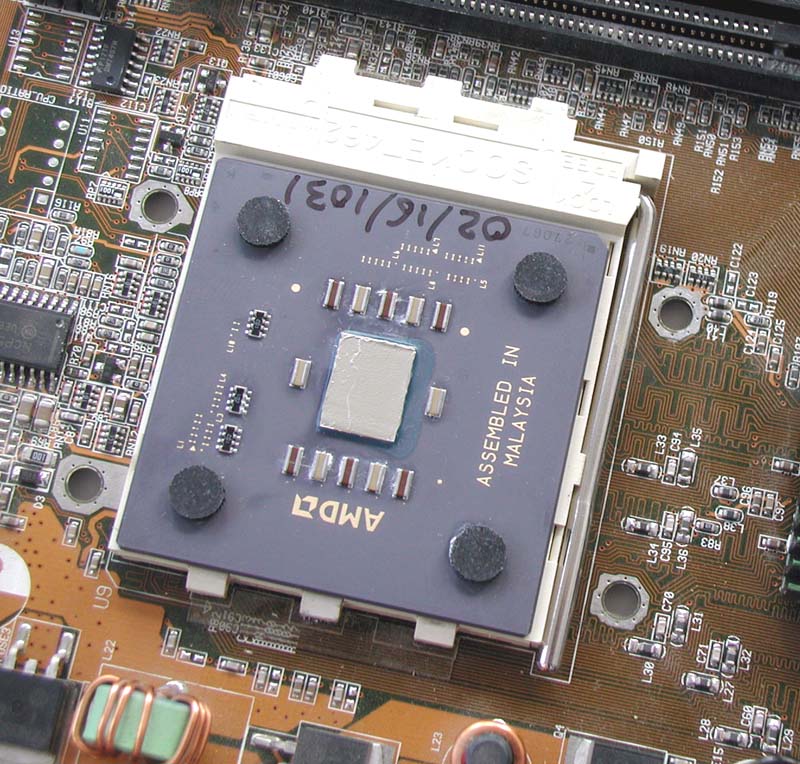

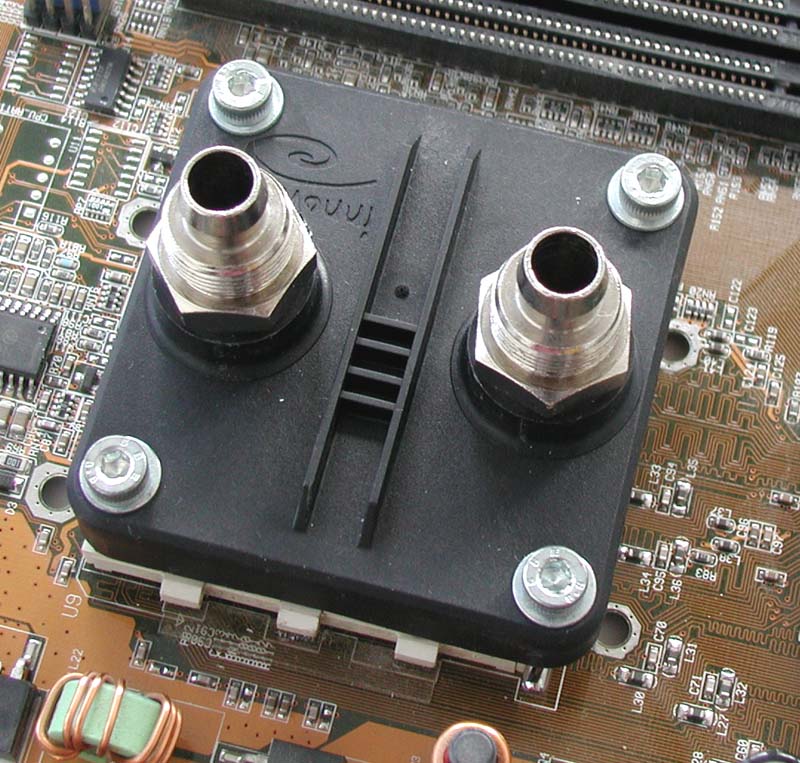

| Quitamos el disipador que tuviéramos instalado previamente, limpiamos los restos anteriores de silicona y le aplicamos la nueva silicona térmica. | Colocamos en bloque sobre el socket haciendo coincidir el escalón del socket con el del bloque. |
 |  |

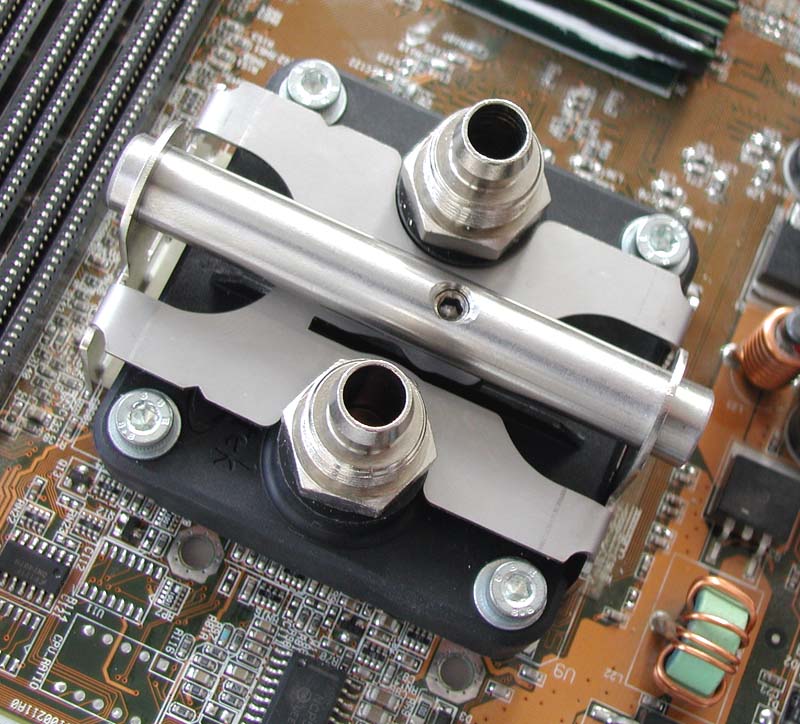

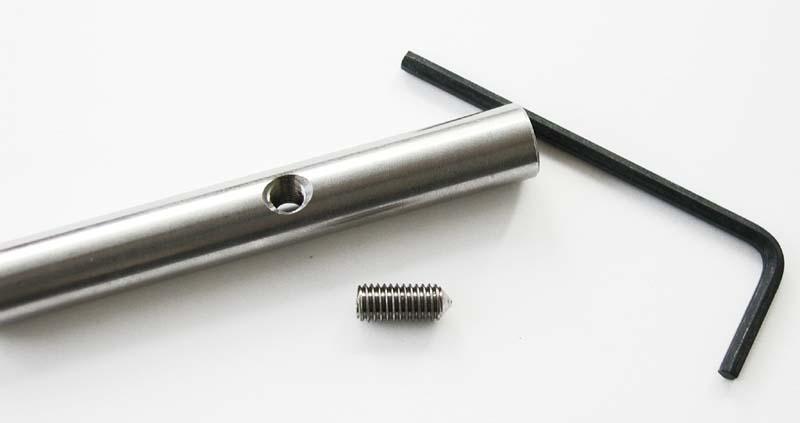

| Enganchamos la sujeción a las pestañas, introducimos la barra metálica y apretamos el tornillo con ayuda de la llave hasta que notemos una resistencia considerable. | Para introducir la barra en los orificios es necesario desmontar el tornillo q tiene dentro, que es el que usaremos para apretar el bloque contra la cpu. |
 |  |

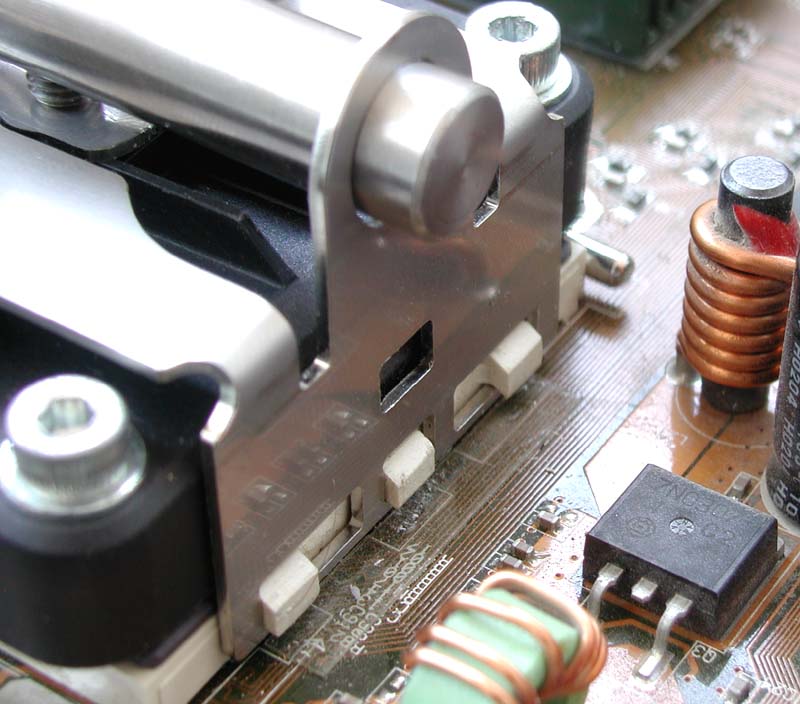

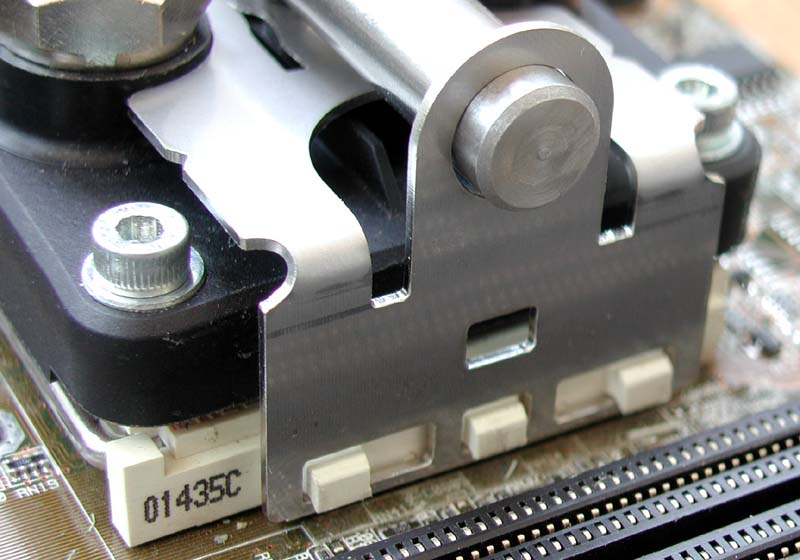

| Comprobaremos que el anclaje esta bien colocado, sujetando todas las pestañas. | Para colocarlo con facilidad podremos ayudarnos de la muesca rectangular que tiene en los laterales, donde introduciremos un tornillo. |
 |  |

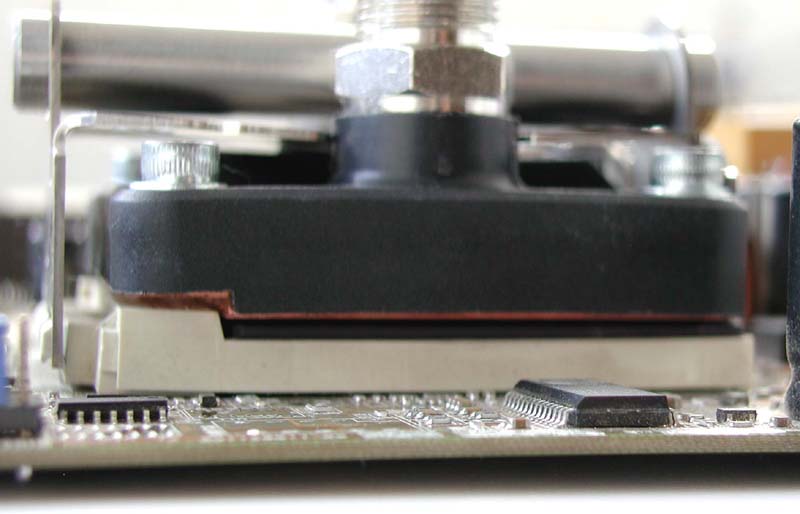

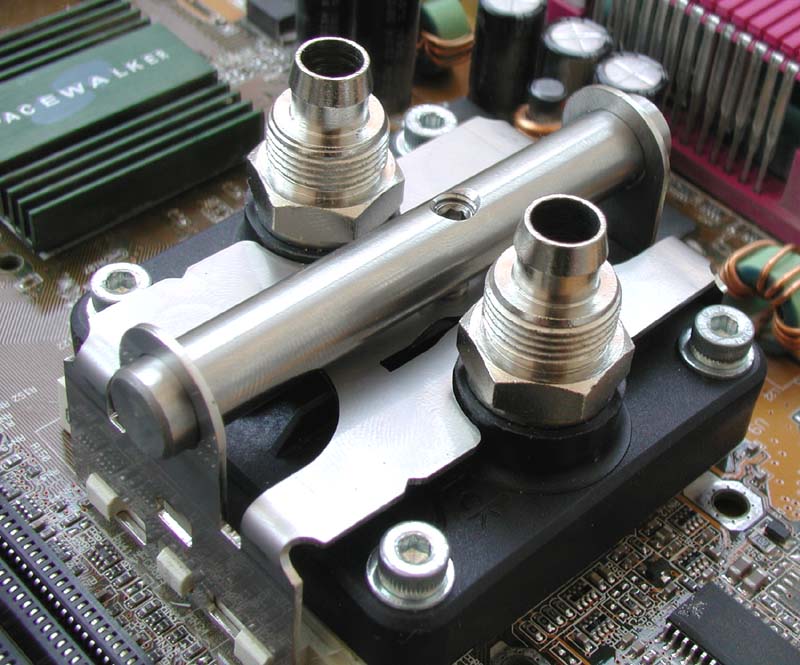

| Como haríamos con un disipador, nos aseguraremos de que el contacto entre el bloque y la cpu sea bueno. En esta foto veréis con claridad cual es el escalón del socket al que me referí anteriormente. | Damos pon concluido la colocación del bloque. |
 |  |

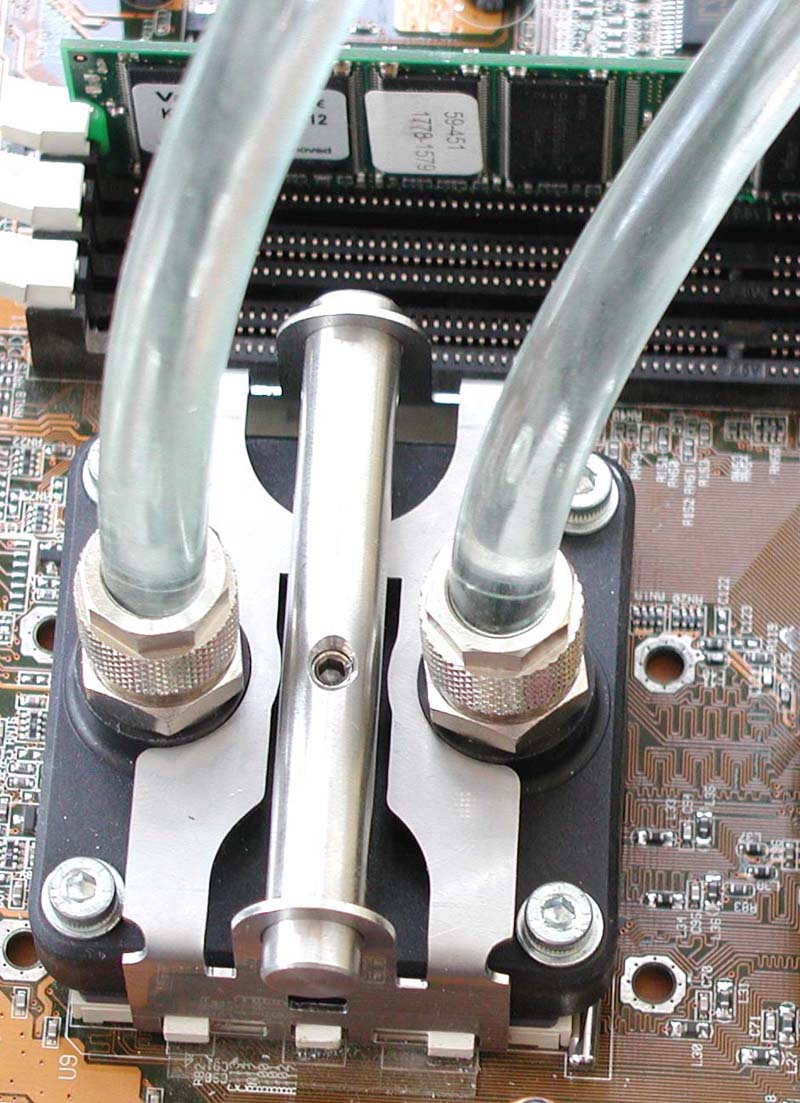

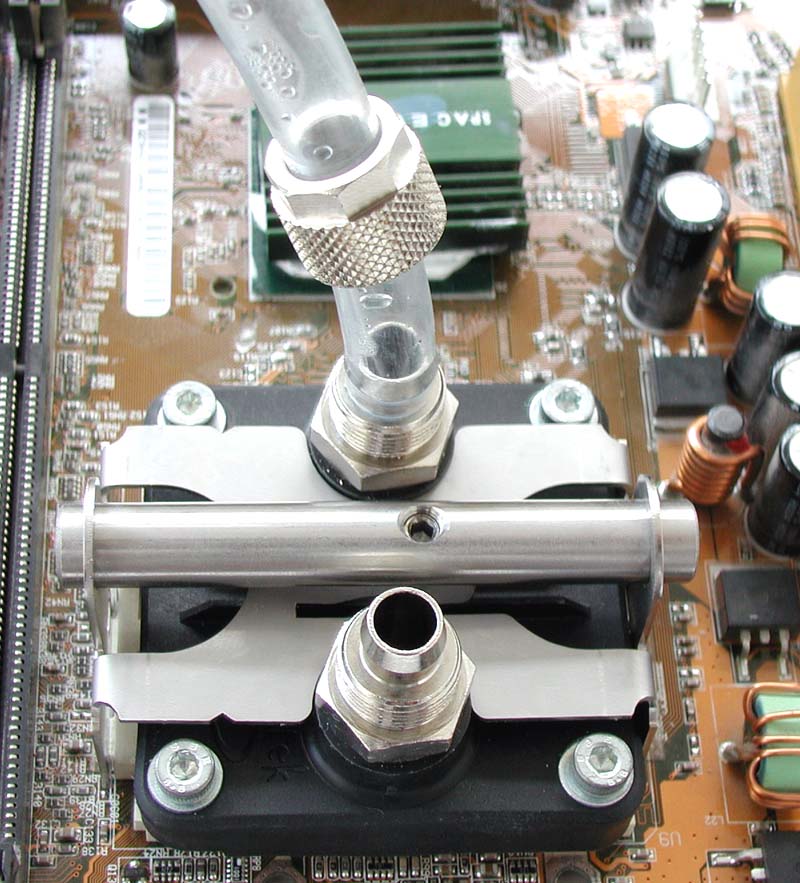

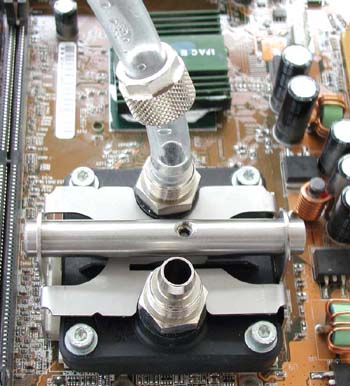

| Colocamos los tubos, no es importante cual sea la entrada y cual la salida. | El bloque funcionando con el agua corriendo. |
 |  |

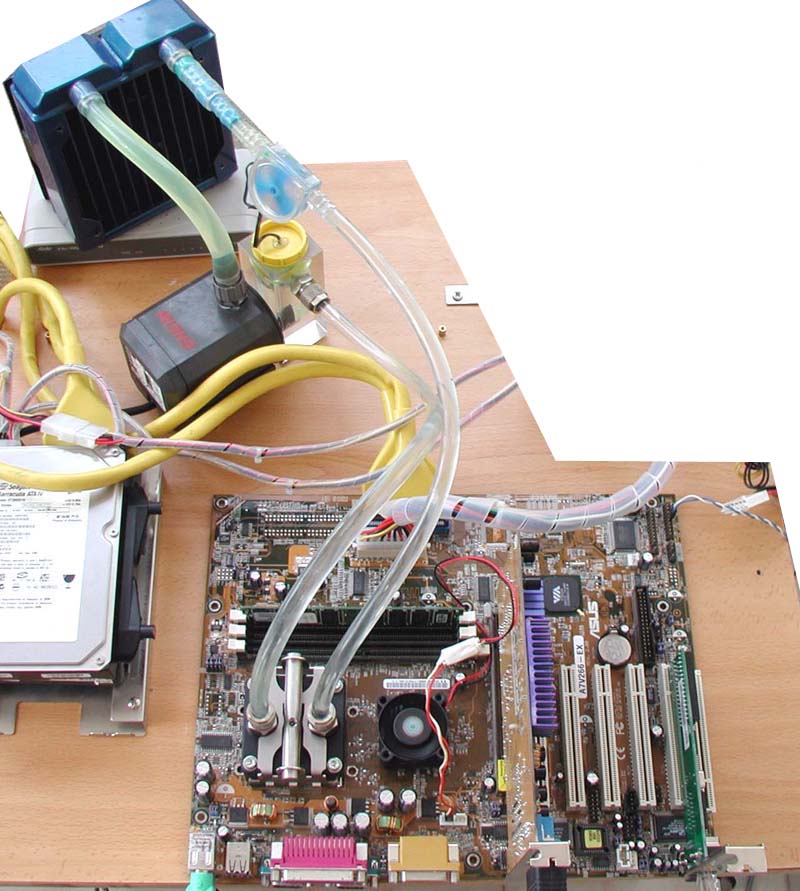

| El sistema se compone de: Bomba Eheim 1048 con deposito y radiador BIX. | Las pruebas se hicieron en un Duron 900mhz y en un XP 1700+ |
- Pruebas de temperatura:
Se tomaron 10 medidas durante una hora con la sonda térmica Compunurse tocando el extremo del core. La media resultante fue:
| Tº ambiente = 29º | Duron 1200@1450mhz 64W | XP 1700+@2100mhz 86W |
| Idle | 37.1º | 40.2º |
| Full load | 38.7º | 42.8º |
- Pros / Contras y conclusión:
| Pros: | Contras: |
| - Montaje sencillo | - Poca superficie de contacto entre el cobre y el agua. |
| - Precio económico | |
| - Racores muy compatibles |
Un bloque ideal para iniciarse en el mundo de la refrigeración líquida; combina un rendimiento aceptable con un precio económico. Si bien es cierto que la capacidad de transmisión del calor que nos ofrece es similar al de un bloque artesanal, la sencillez de su montaje y la seguridad de los racores rápidos de innovatek lo hacen más competitivo. En cuanto estética el bloque tiene un claro estilo innovatek bastante atractivo, esta disponible por tan solo un euro extra este mismo bloque con la carcasa transparente, lo que nos da más posibilidades de modding.
Producto cedidos por:
| Producto - Enlace | Precio |
| Bloque para CPU Innovaflat negro | 48,66€(IVA inc.) |
| Bloque para CPU Innovaflat transparente | 49,71€ (IVA inc.) |
