Características

• Fabricado en fibra de vidrio con base de cobre.

• Dimensiones de la base: 40 x 40 x 7 mm.

• Dimensiones del bloque con la sujeción: 50 x 40 x 33 mm.

• Sistema de anclaje de fabricado en acero inoxidable.

• Compatible con la mayoría de las placas.

• Racores rápidos de 8 mm.

• Se sujeta al chipset mediante tornillos de nylon.

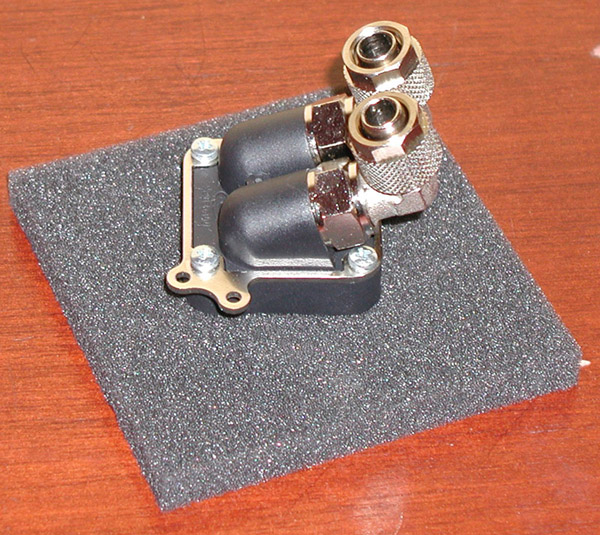

El bloque viene con unos racores rectos ( ver review Innovatek para gráfica ), para colocarlo en el chipset nos será más fácil que éstos tengan un giro de 90º (codo), la colocación de los mismos es trivial, nos limitaremos a desenroscar los antiguos y a colocar los nuevos, queda así:

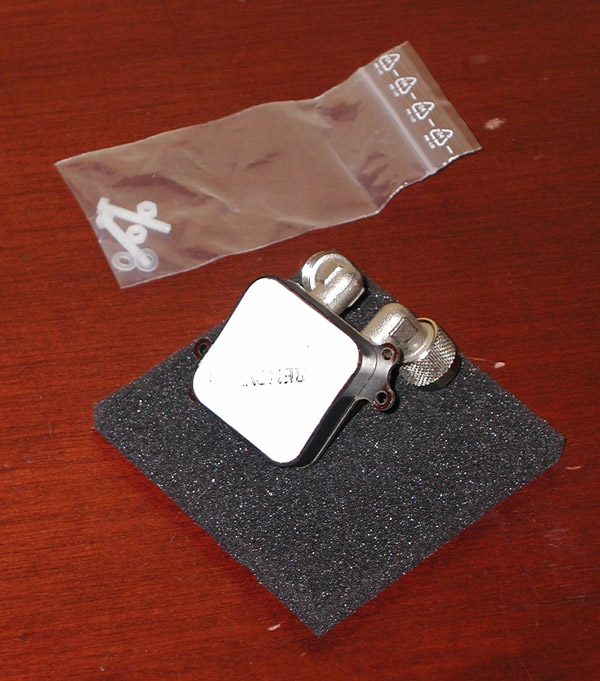

El paquete contiene: Bloque, 2 tornillos de nylon, 2 arandelas de plástico y 2 tuercas de nylon, y como es habitual la superficie de contacto esta cubierta con un plástico que la protege.

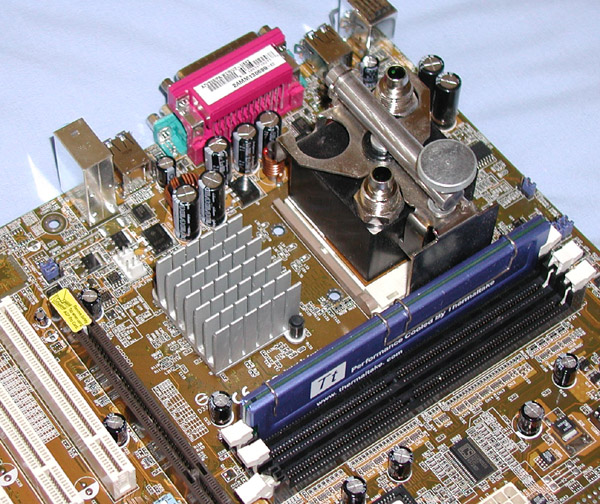

Una vez que hemos desmontado la placa prodeceremos a quitar el disipador que viene de serie:

Pueden presentarse 2 casos 1) el disipador esta pegado al bloque y 2) esta sujeto mediante unas "patas" de plástico que se introducen en la tarjeta.

1) Iremos moviendo con cuidado el disipador de forma circular, en un sentido y en otro y veremos como cada vez la holgura es mayor; otra opción es ir haciendo palanca de forma muy cuidadosa y cada vez desde un lado hasta que el disipador se separe.

2) Nos bastara con apretar el extremo ultimo de las "patitas" para que quepan por los boquetes de la tarjeta.

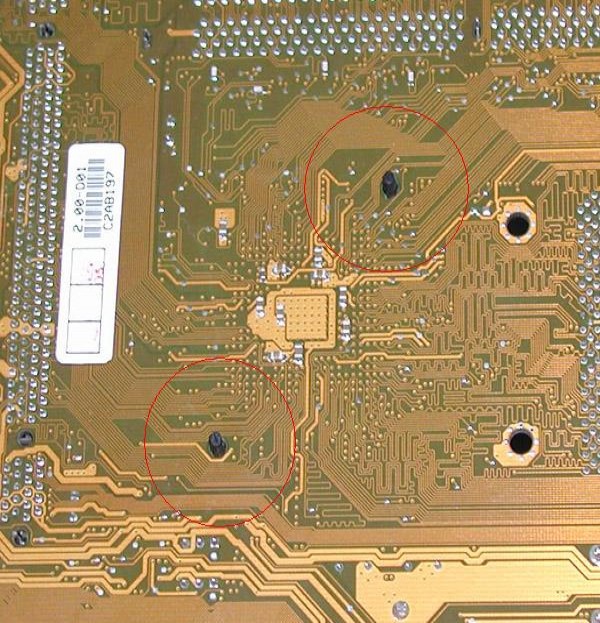

Estas son las "patitas":

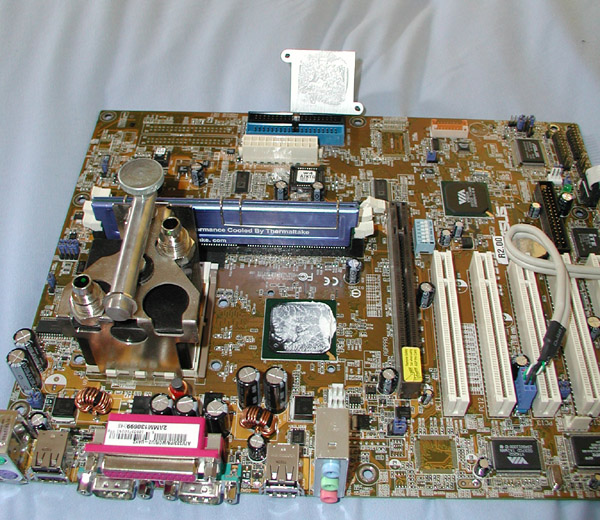

Al despegar el disipador nos encontramos con una capa compuesto térmico:

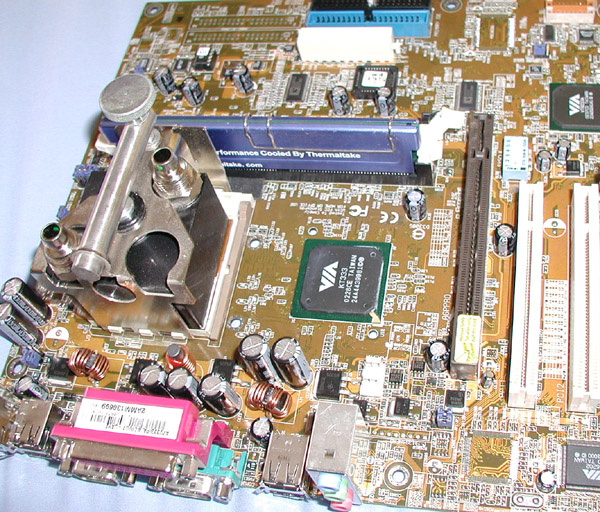

Que limpiaremos con alcohol o acetona:

Ahora pondremos una pequeña cantidad de compuesto térmico en el chipset (como un grano de arroz):

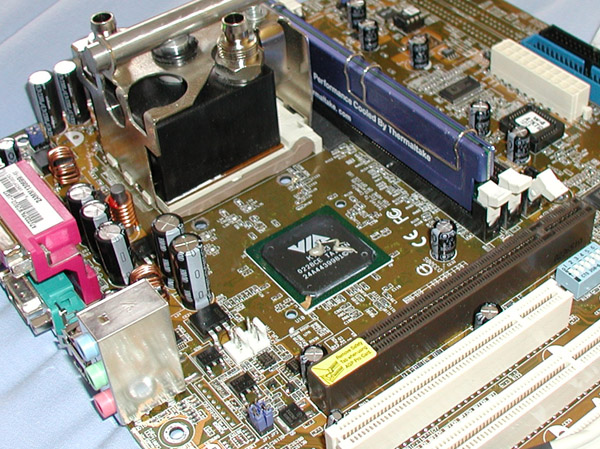

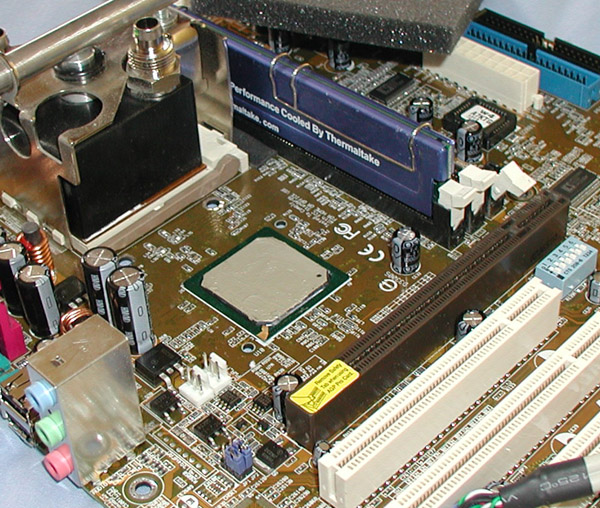

Y la extenderemos con algo plano, limpio y que no raya el chipset dejando una fina capa (quitamos la silicona restante):

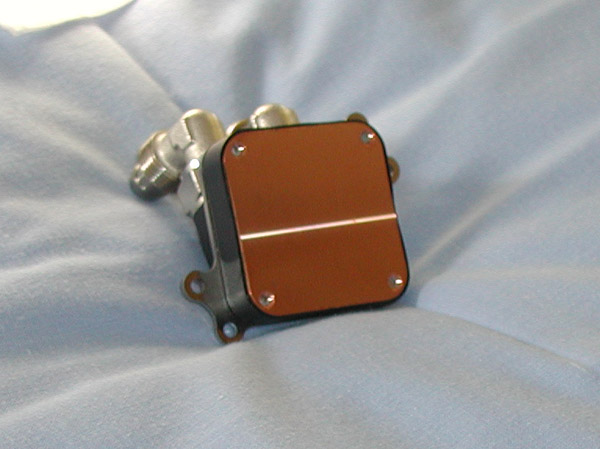

Despegamos la pegatina de la base del bloque:

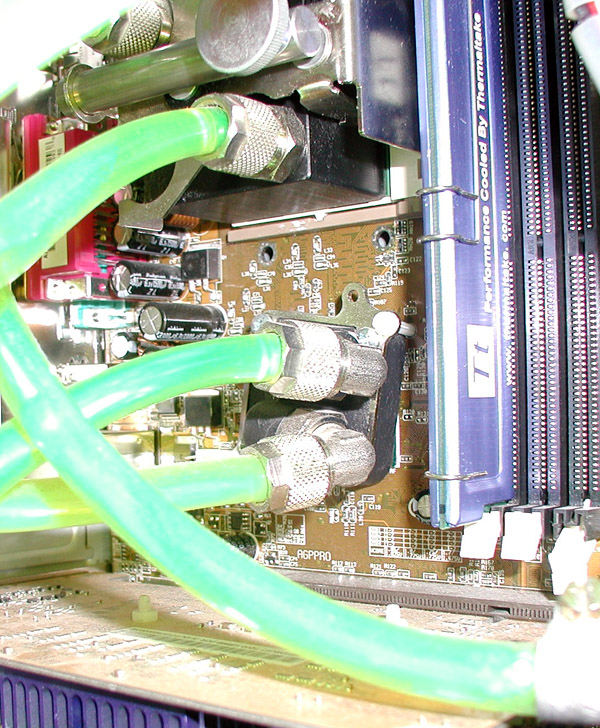

Colocamos el bloque comprobando que haga un buen contacto con el chipset, metemos los tornillos de nylon por la parte superior y los sujetamos con las tuercas de nylon en la parte inferior, atornillando hasta que haga "click" y no de más vueltas. Colocamos los tubos en la boca de los racores ( ver review innovatek rev 3 ) y alimentamos el circuito con agua ( ver guía montaje de un sistema de RL ). En esta placa (Asus A7V333) el bloque queda algo doblado por la colocación de los tornillos, pero no hay problema ya que la superficie del bloque es mayor que la del chipset. Este es el resultado final:

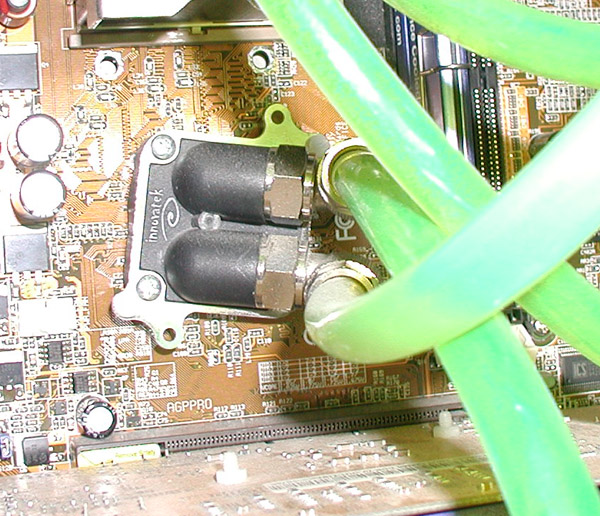

Y visto desde otro ángulo:

Estas son las temperaturas que hemos obtenido:

Franzol
