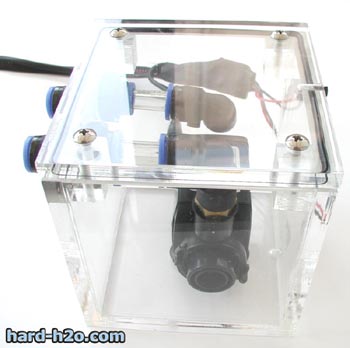

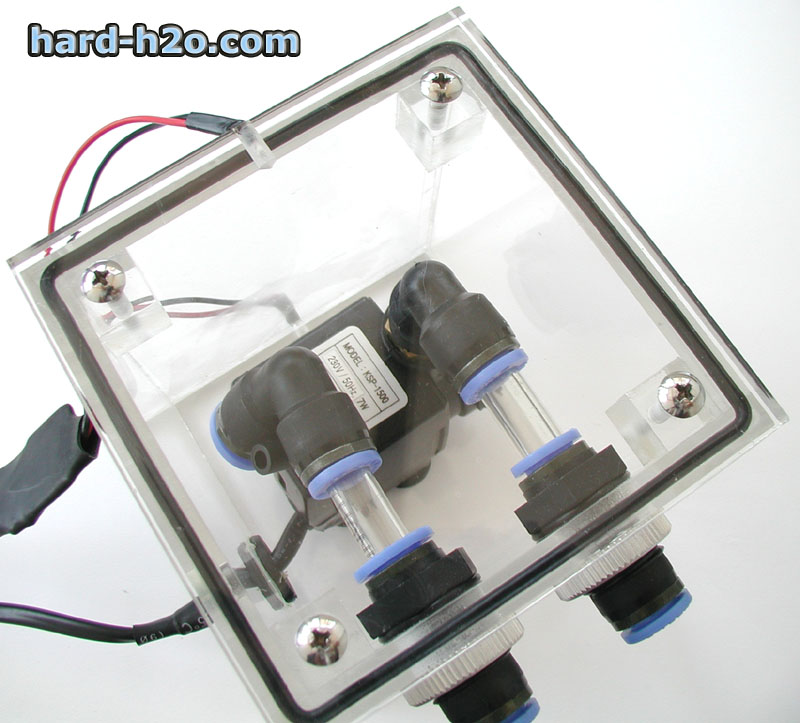

No hablamos del embalaje, ya que  simplemente viene envuelta en papel de burbujas, vemos como la bomba está fija dentro del deposito, las dimensiones del cubo de metacrilato son 11 x 11 x 11.

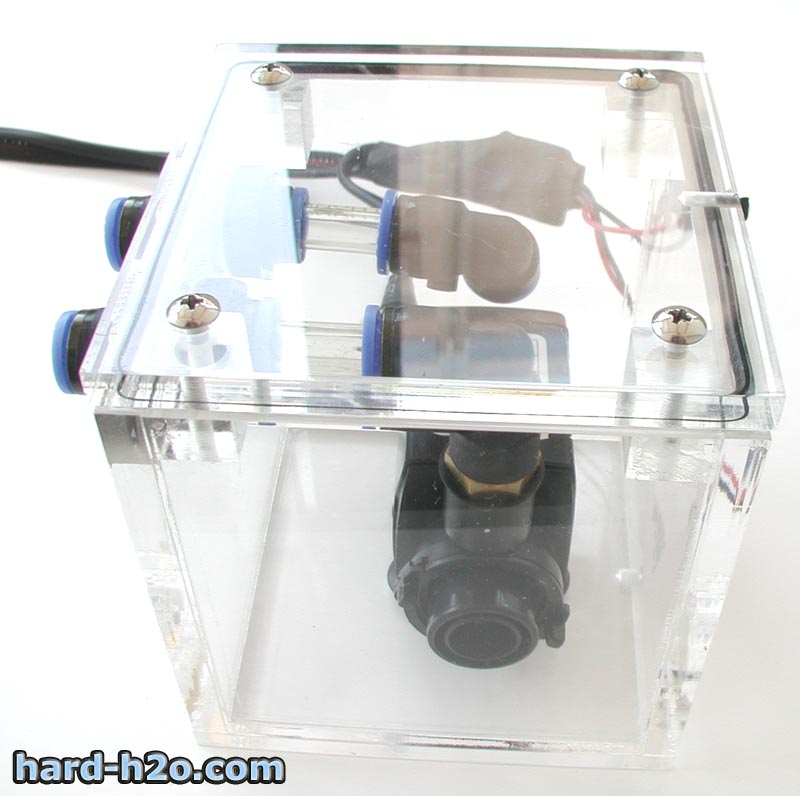

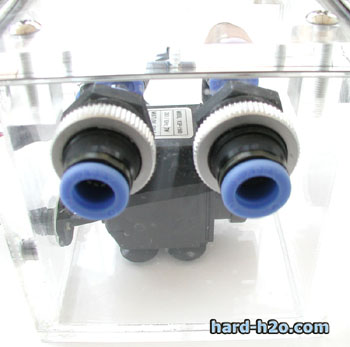

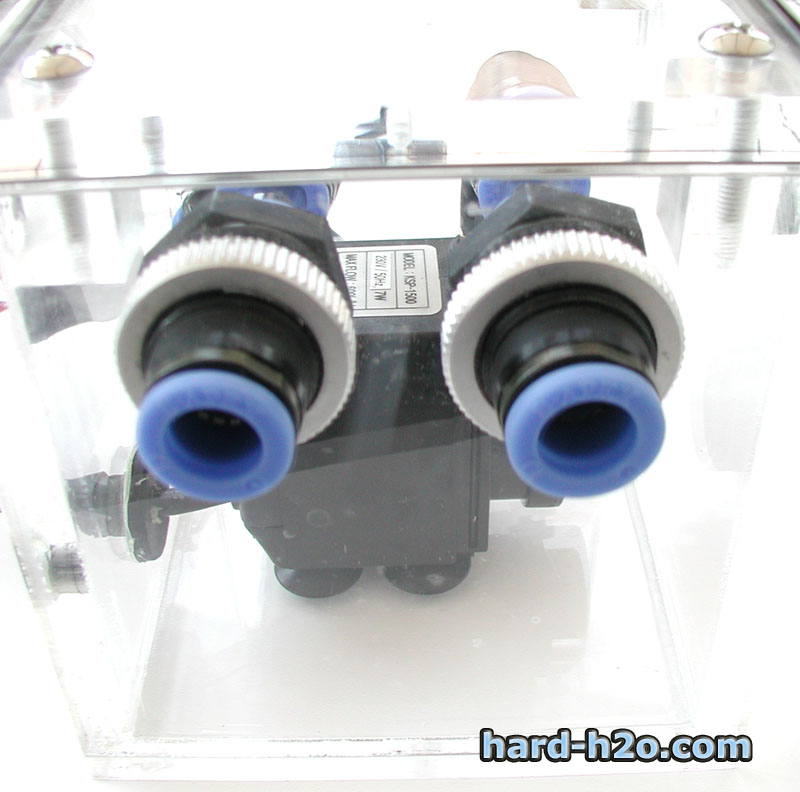

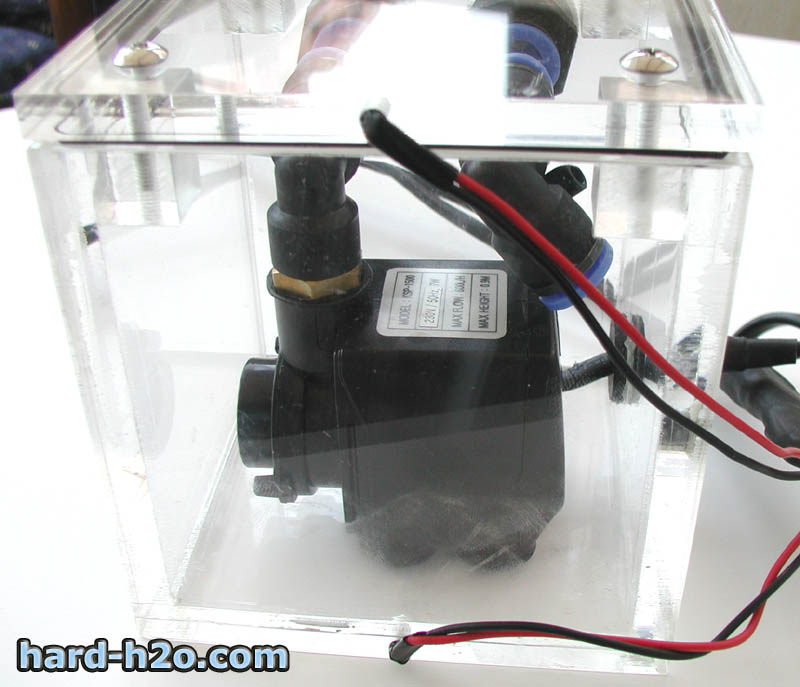

Otra cara del depósito.

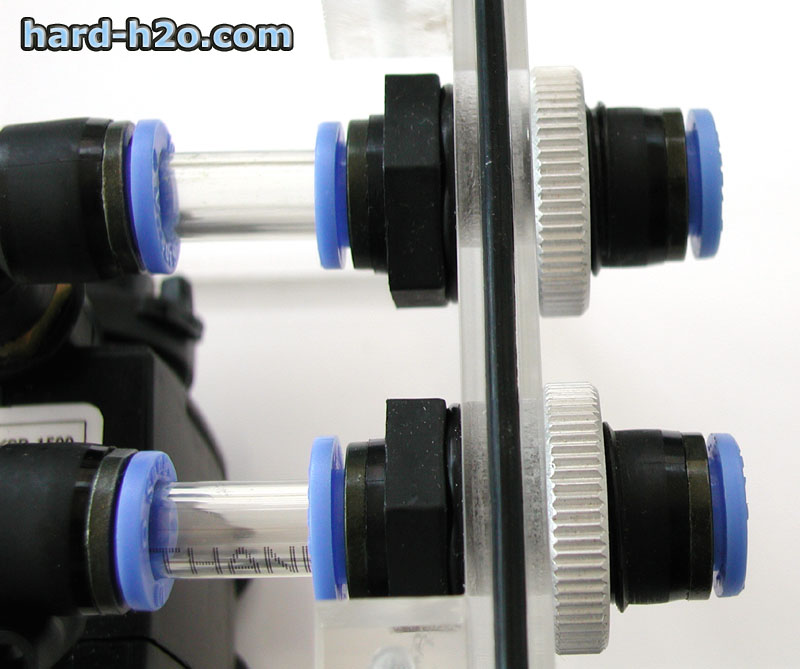

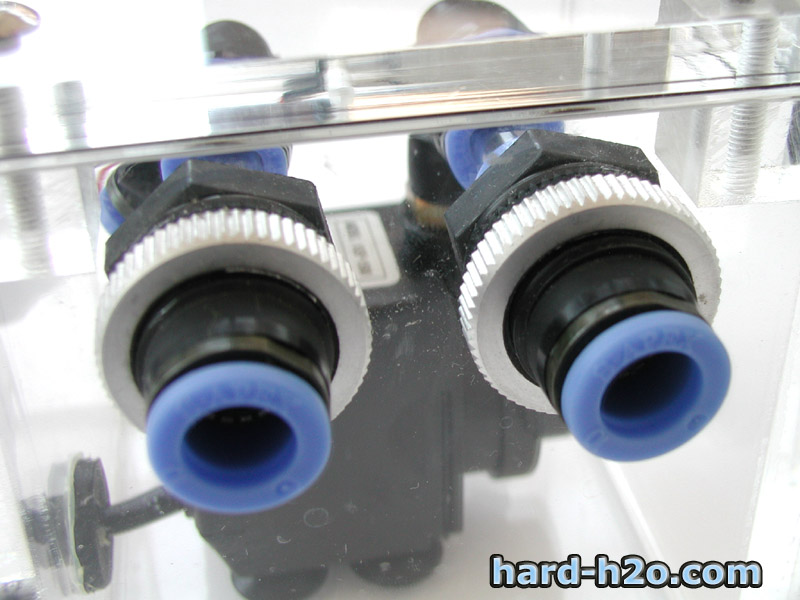

Los racores entran en la pared gracias a unas juntas pasamuros, la estanqueidad es total.

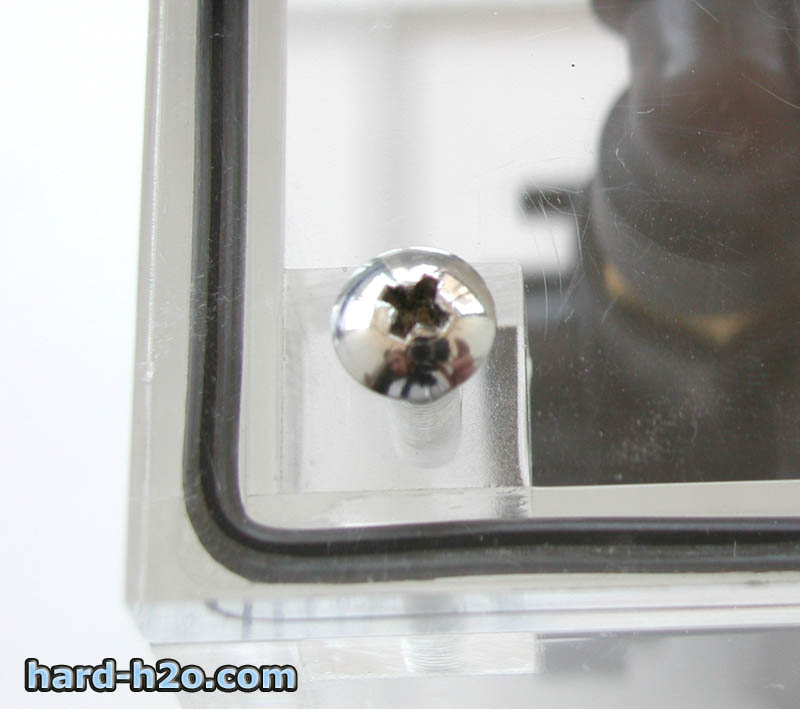

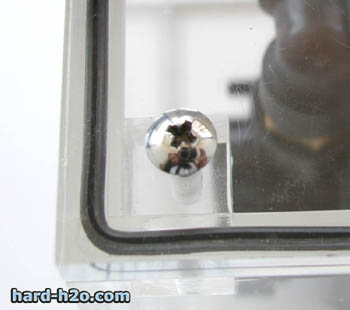

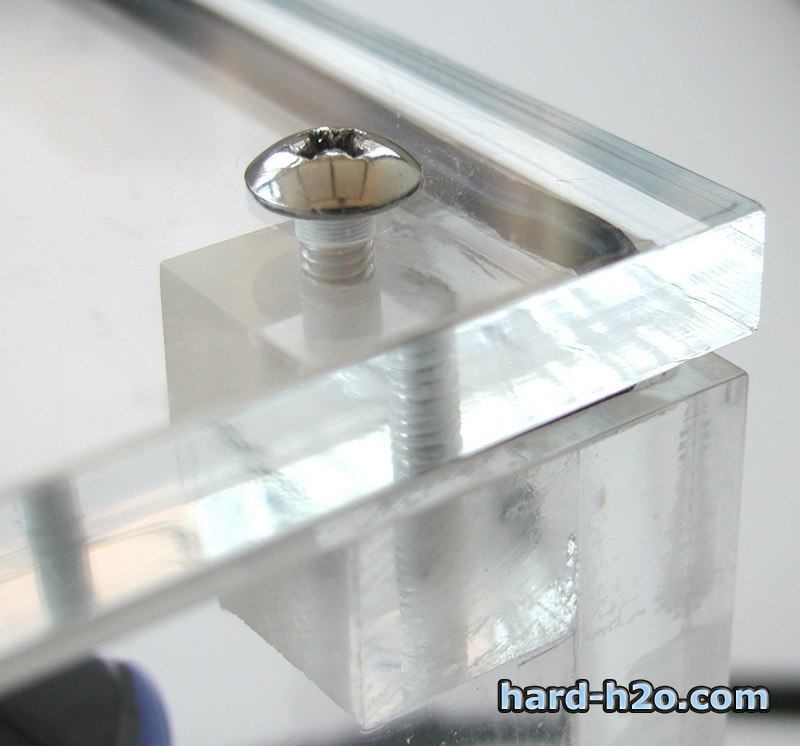

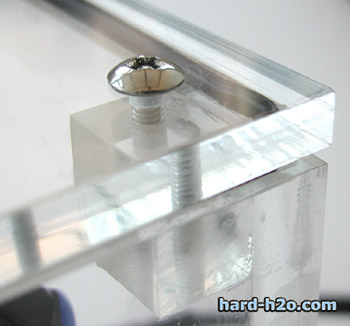

Los tornillos que cierran el depósito encajan en una pieza de metacrilato, el recorrido es largo.

En la tapa entra un led de color azul, la alimentación se hace con un molex de 4 pines.

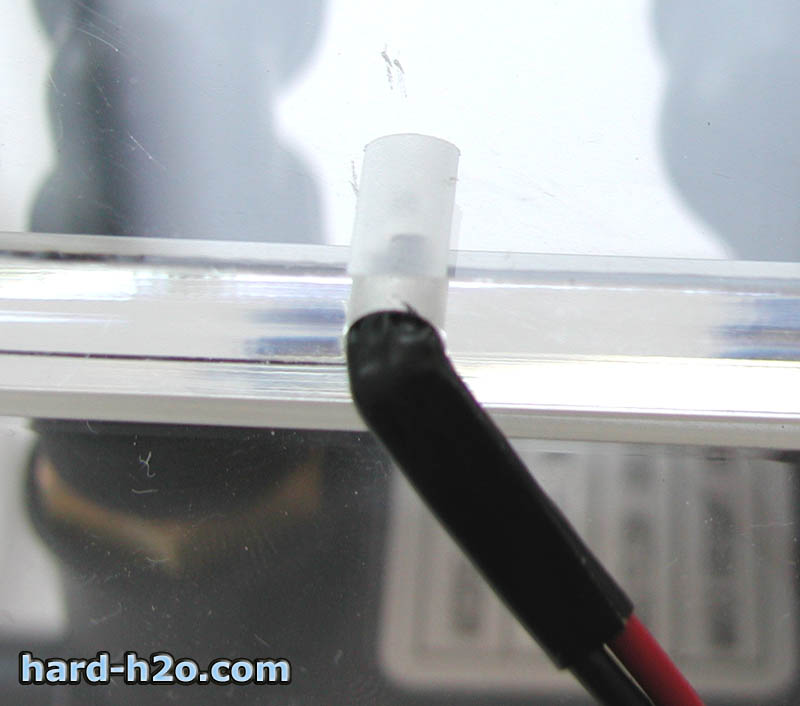

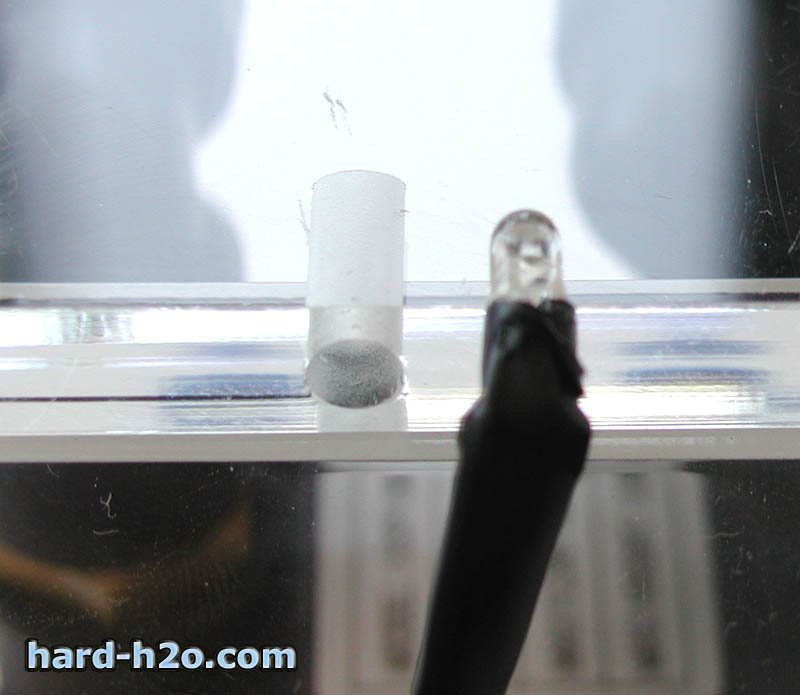

Sacando el led de la tapa. En la parte baja del depósito hay otro led.

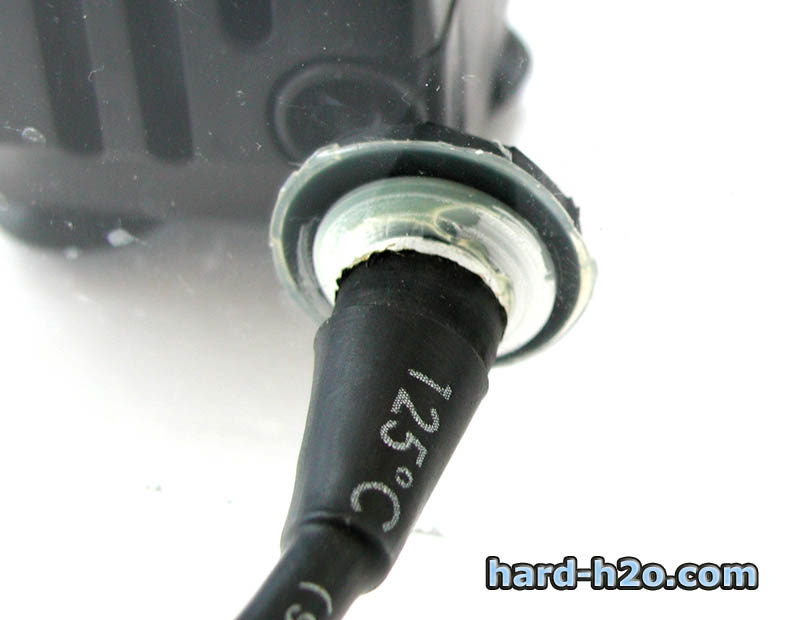

Por aquí sale el cable de corriente de la bomba.

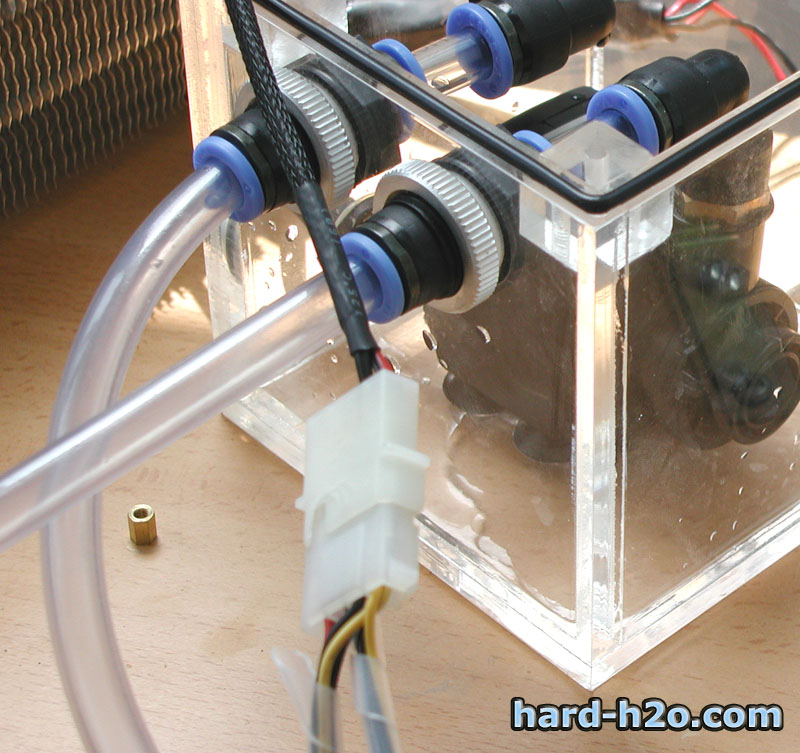

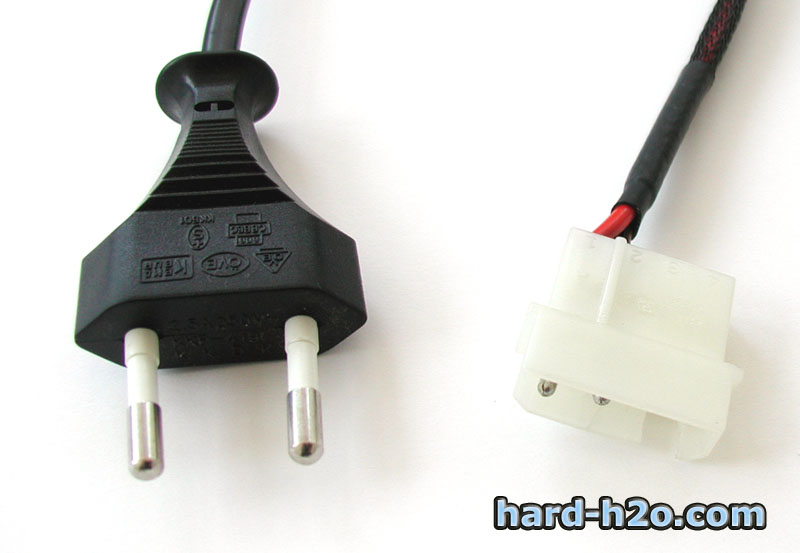

Las 2 conexiones, una que va a la red y alimenta a la bomba, y el conector molex hembra que activa el relé que enciende la bomba y alimenta los LEDs.

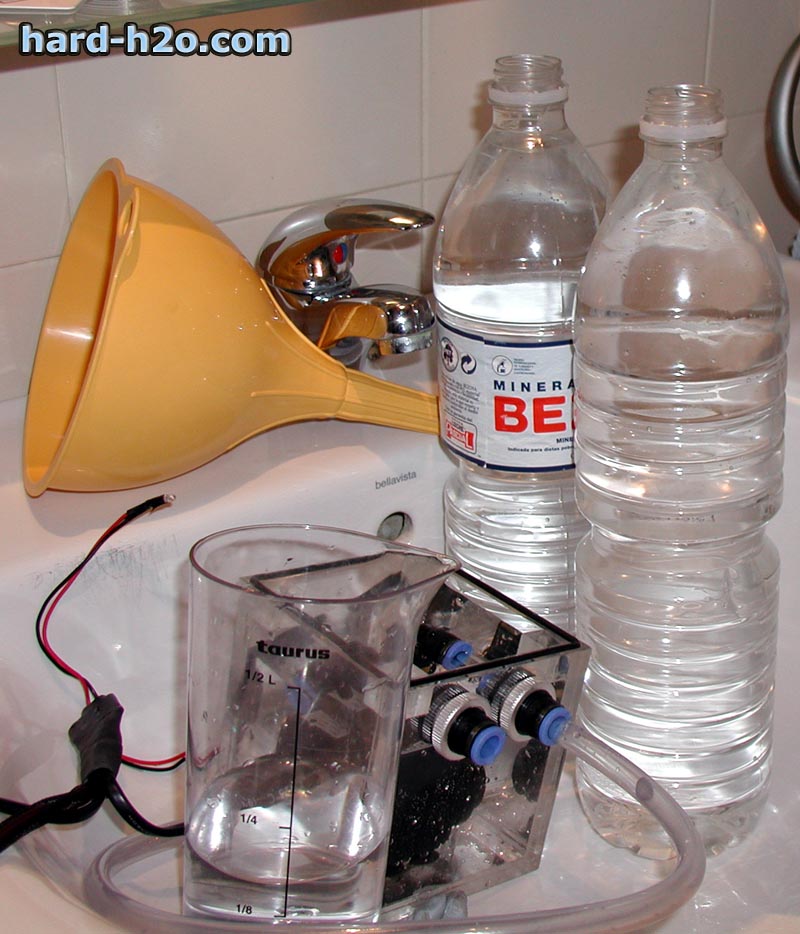

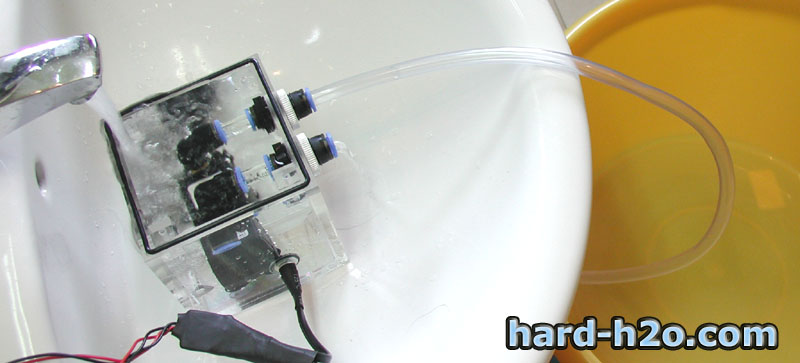

Una prueba sencilla para una bomba es medir que cantidad de agua mueve en medio minuto. Es necesario que el depósito esté lleno de agua siempre.

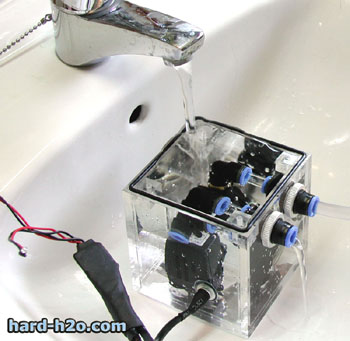

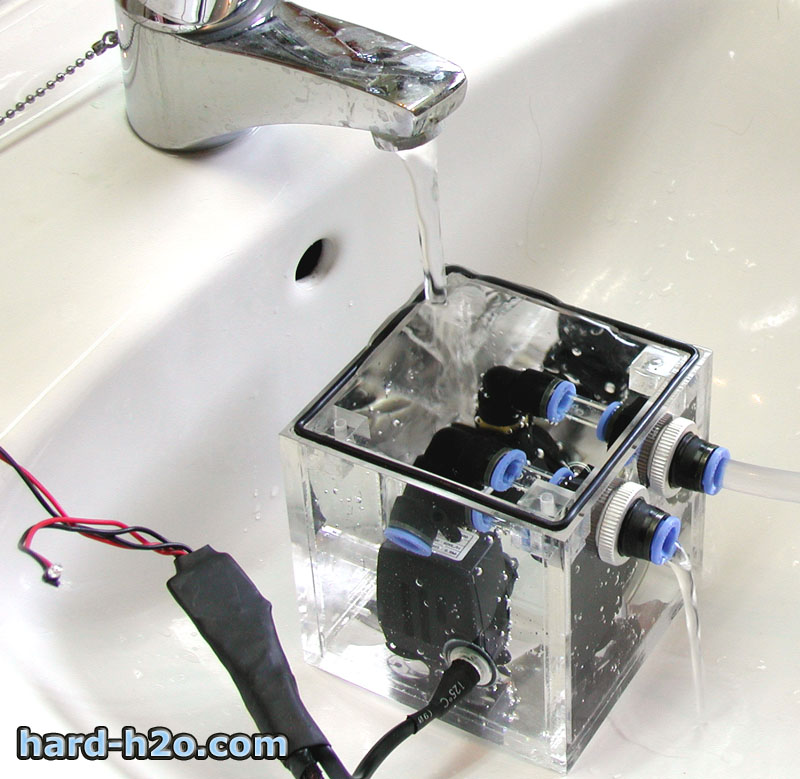

Deposito lleno de agua y racor de presión conectado.

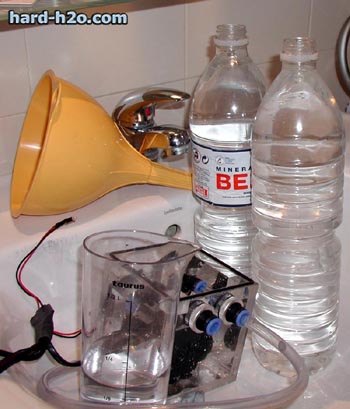

Cada botella tiene 1.5l + 0.15l = 3.150l / 0.5 min. = 378l litros por hora. Que nadie se alarme, todas las bombas que he medido jamás dan el resultado teórico, hay que tener en cuenta la longitud del tubo y otros factores.

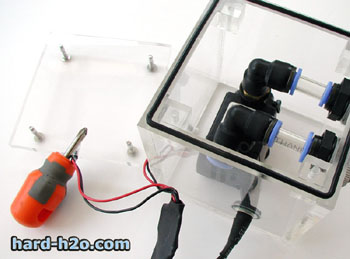

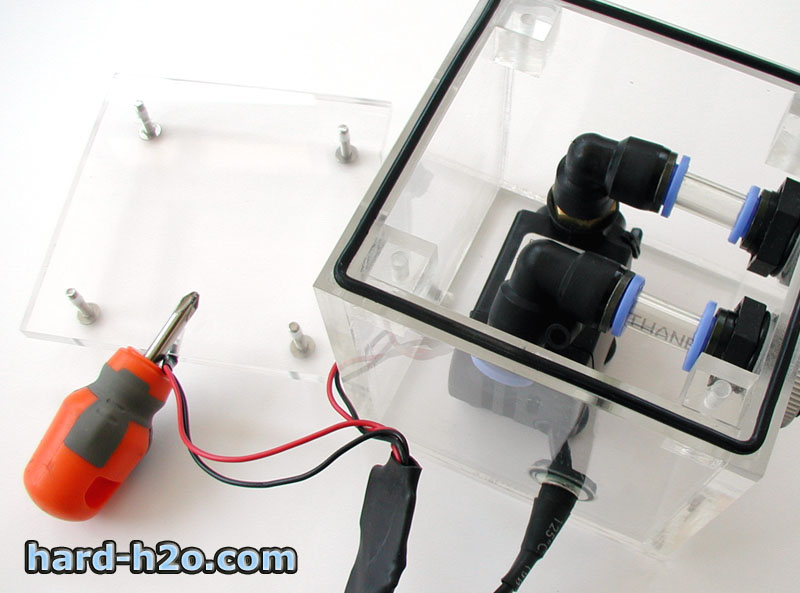

El primer paso es abrir el depósito con un destornillador de estrella.

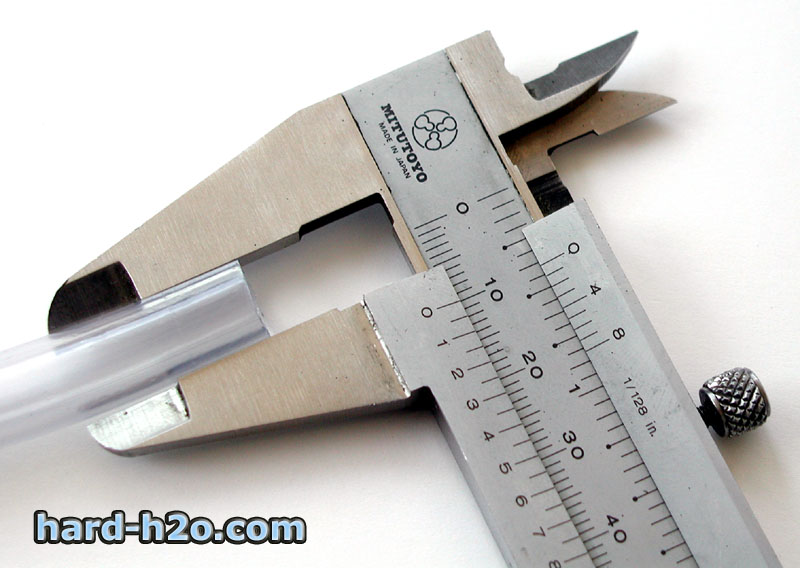

Medimos el tubo que vamos a usar, para este tipo de racores, la medida que cuenta es la exterior: 10.0mm

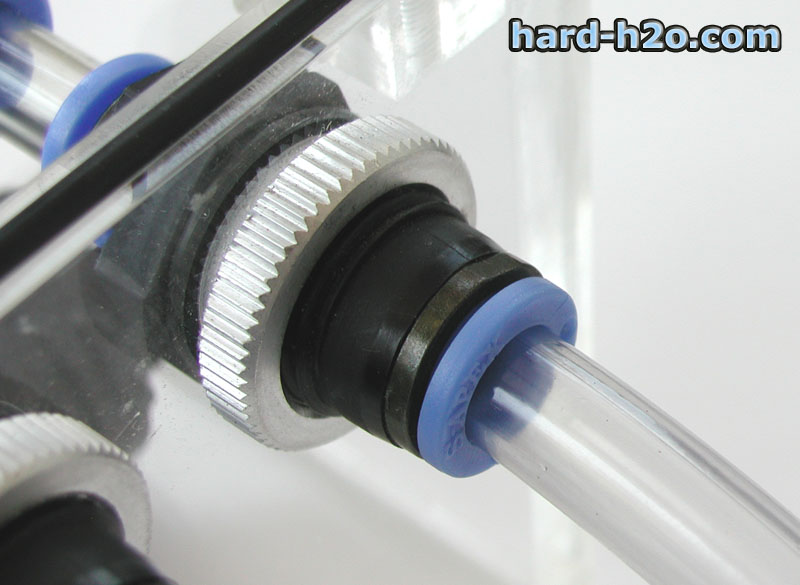

Este racor pinza el tubo al introducirlo, para quitarlo debemos de tirar de la pieza azul hacia nosotros.

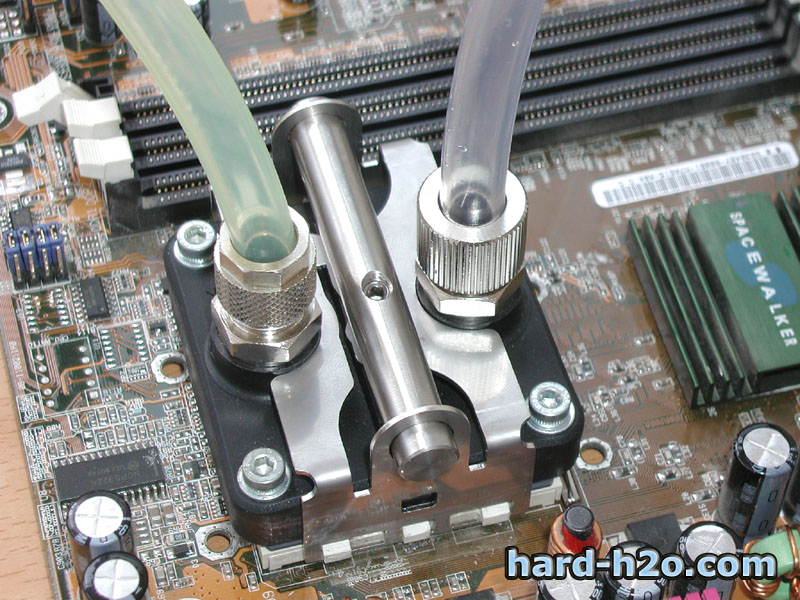

Conectamos el tubo al bloque.

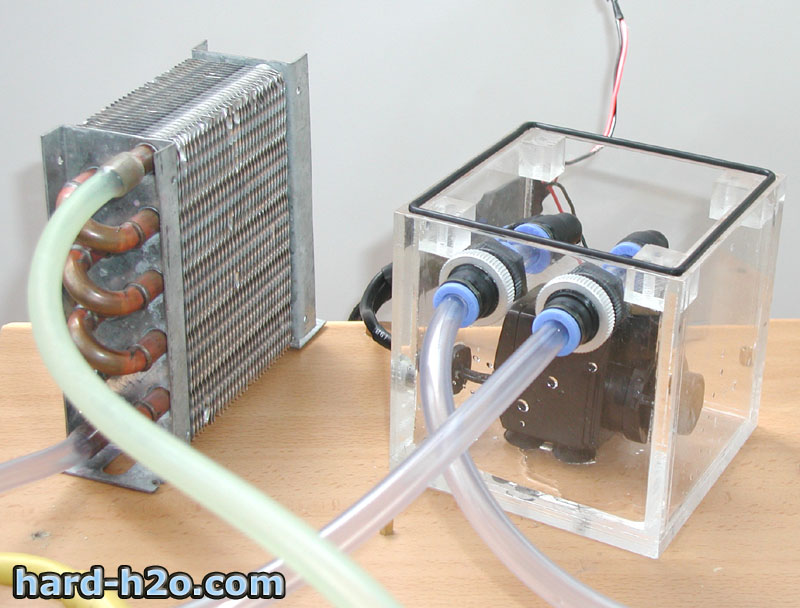

Y al radiador.

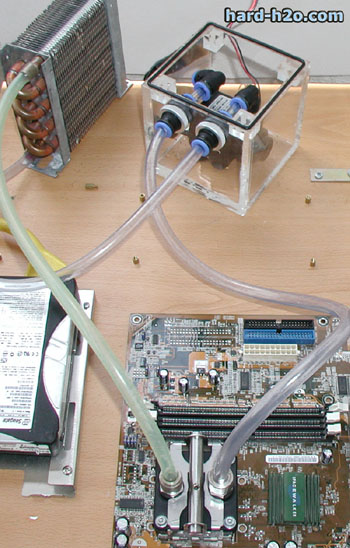

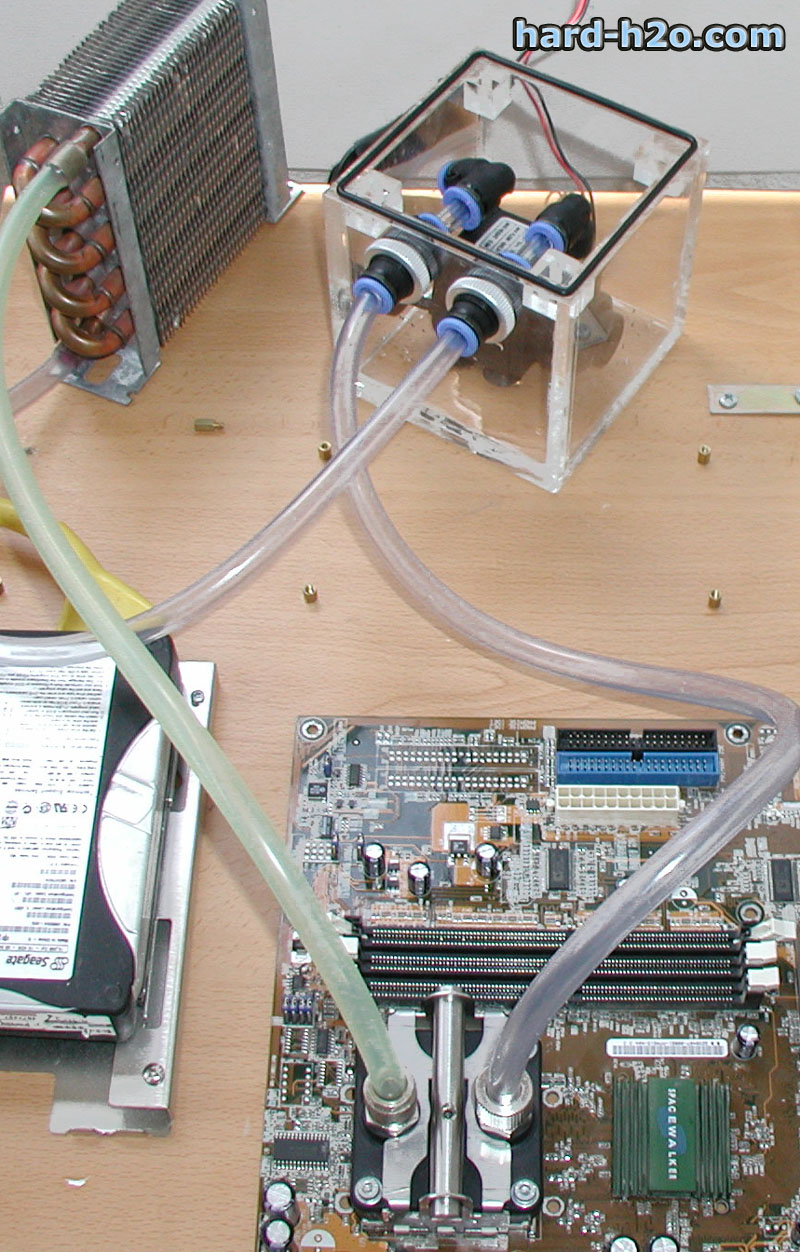

Ya tenemos el circuito montado, sólo nos falta llenarlo de agua.

Este paso quizás sea el más complicado. Analicemos el problema: El no podemos encender el PC sin que el circuito de agua esté corriendo, así que primero debemos de hacer que el circuito corra encendiendo la bomba sin que el PC esté encendido.

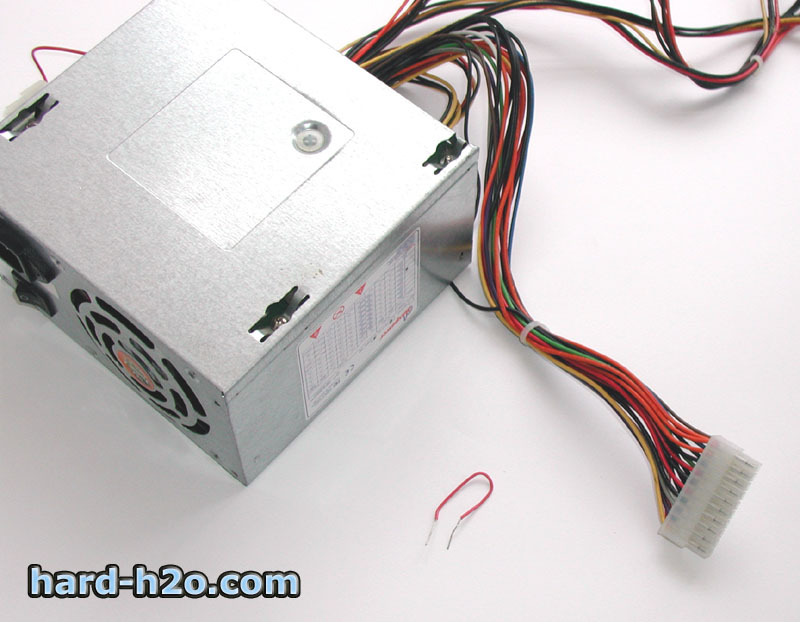

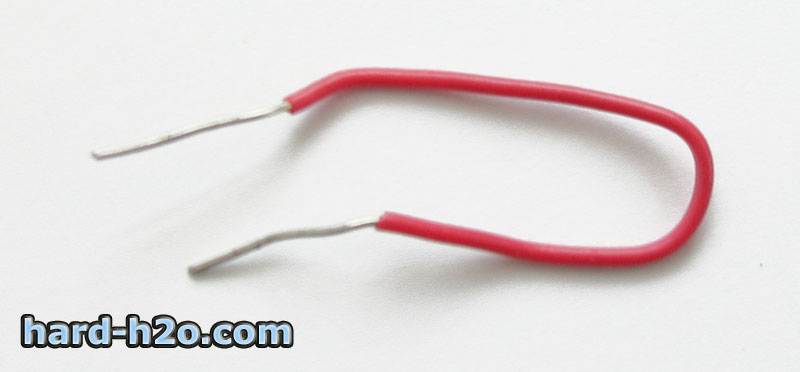

Usaremos un cable o un clip para hacer contacto y encender la fuente de alimentación.

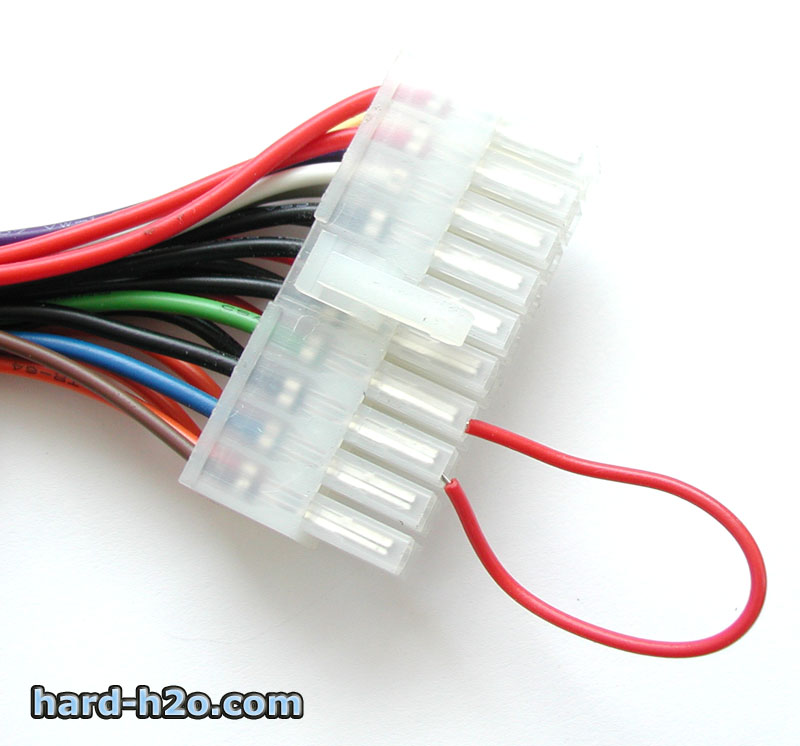

En este momento la bomba no estará conectada al molex. Hacemos el puente entre el cable verde y el negro.

Conectamos ahora el molex, pero con el enchufe de la bomba (220v) sin conectar.

Prepararemos el líquido, necesitaremos agua destilada, anticongelante concentrado, y como opción la tinta de un subrayador.

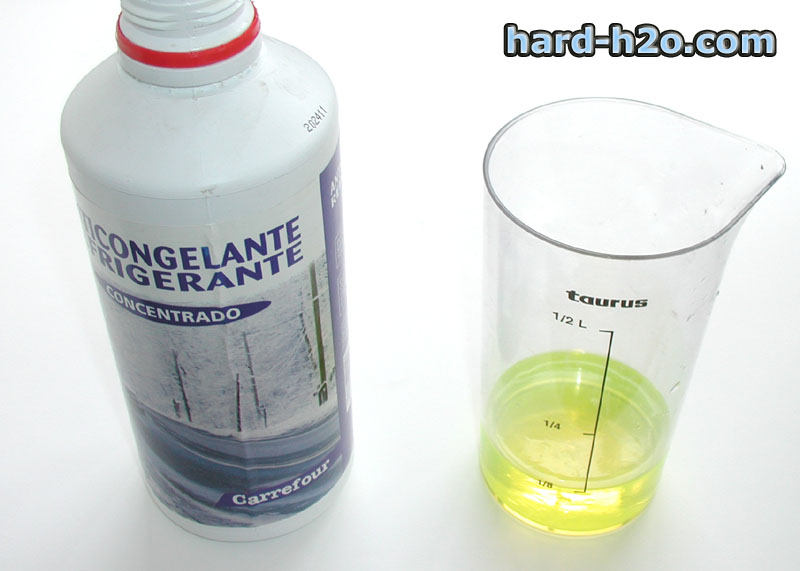

Ponemos en torno al 15% de anticongelante en un recipiente.

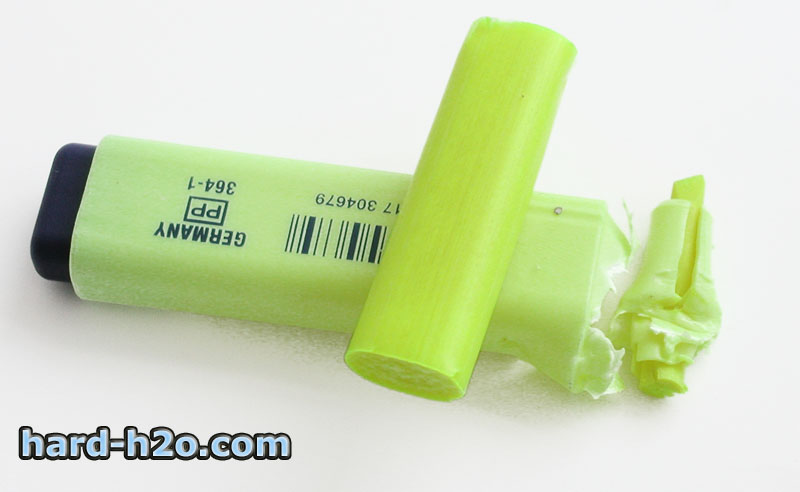

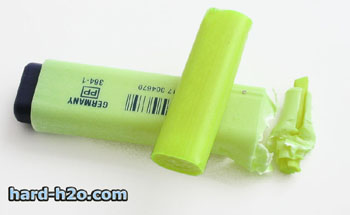

Rompemos el subrayador y sacamos el cartucho de tinta.

Cortamos el cartucho de tinta y lo exprimimos en una mezcla de anticongelante y agua destilada.

Colamos la mezcla y la vertimos en el depósito, vemos como no hay agua en los tubos.

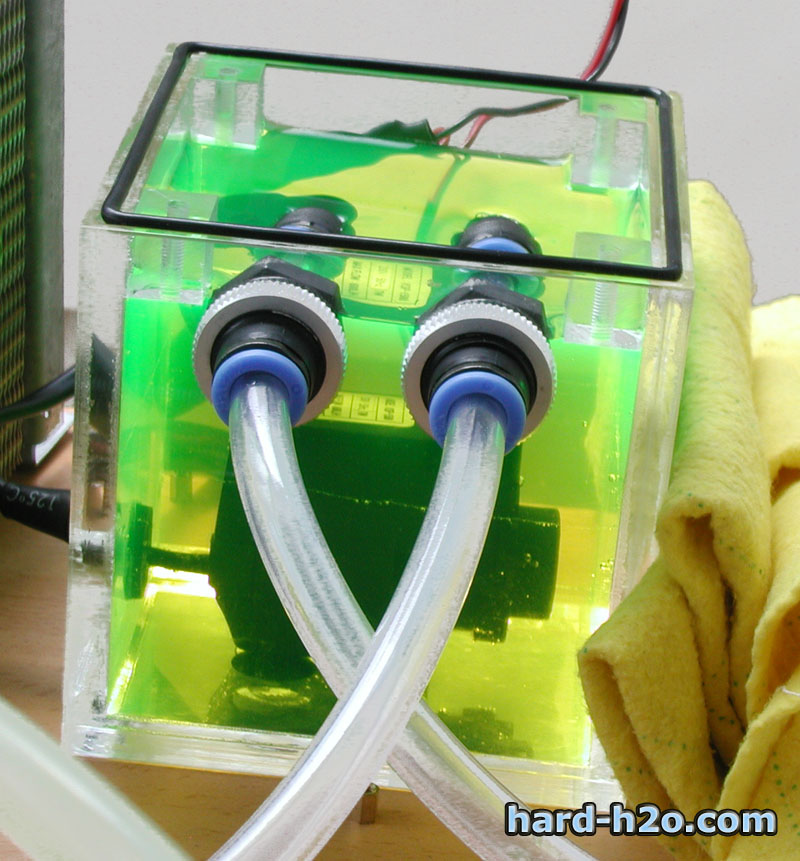

Conectamos la bomba a la red, el agua comenzará a circular. Iremos llenando el depósito con agua a medida que se vaya vaciando. Lo dejaremos abierto un tiempo hasta que el aire que pueda quedar, salga del circuito.

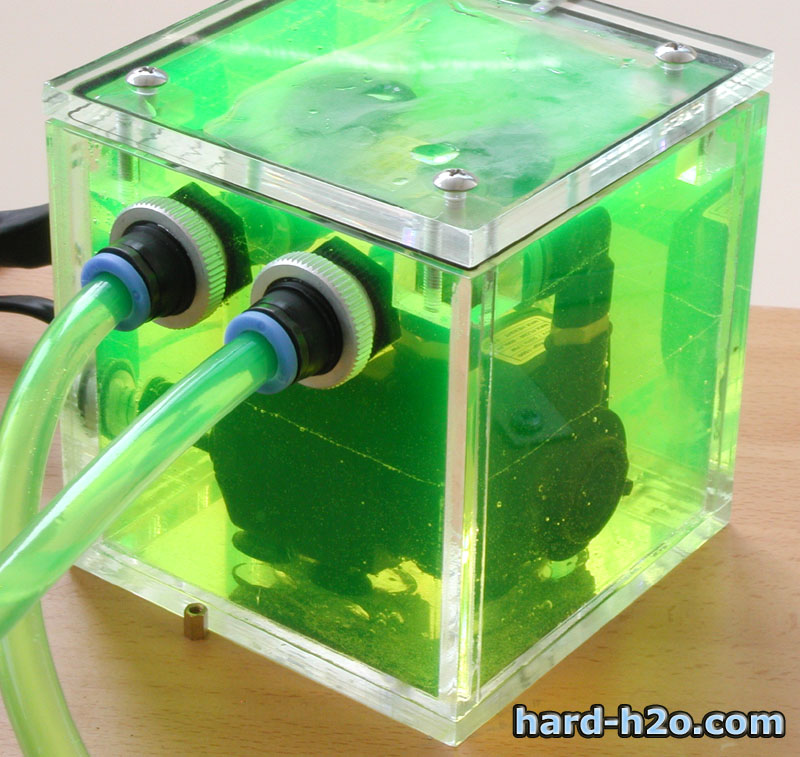

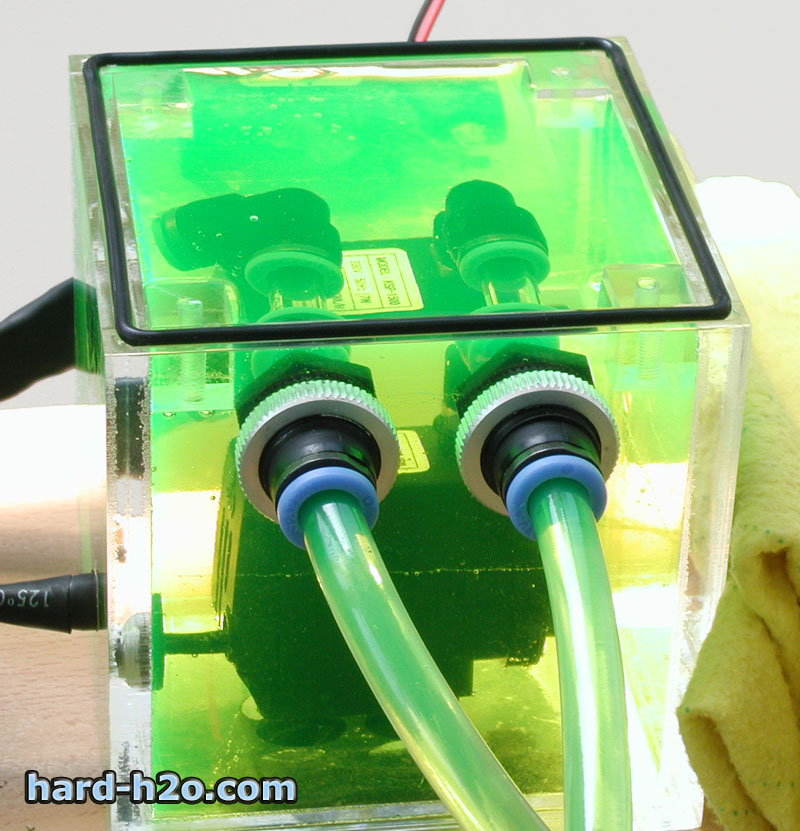

Cuando vemos que ya no sale mas aire cerramos la tapa con los 4 tornillos, así es como queda una vez montado, muy atractivo.

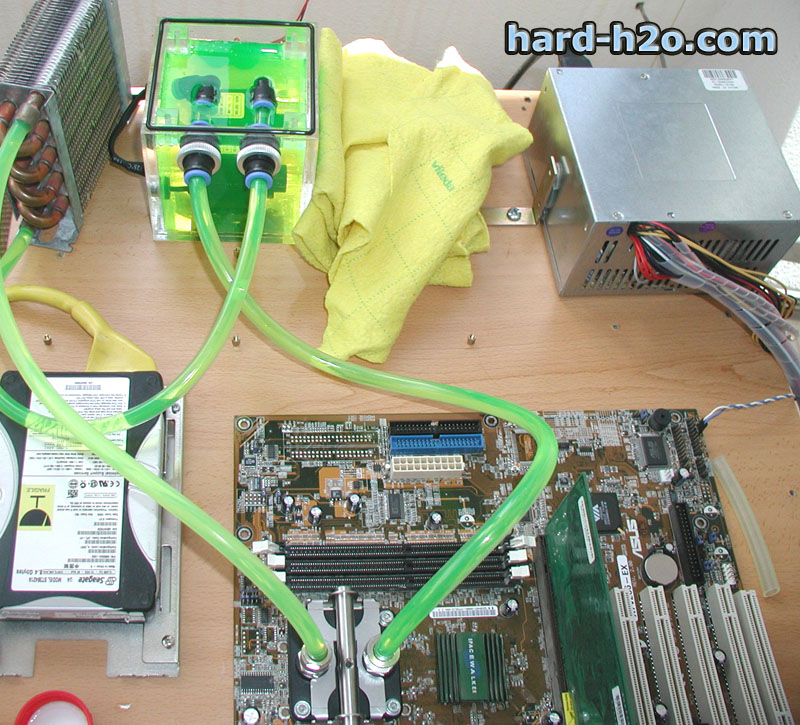

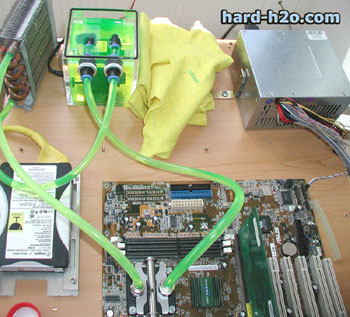

Vista del sistema montado. Ahora podemos desconectar el puente del conector ATX de la fuente y conectarlo a la placa con normalidad. En cuanto encendamos el PC la bomba moverá el agua.

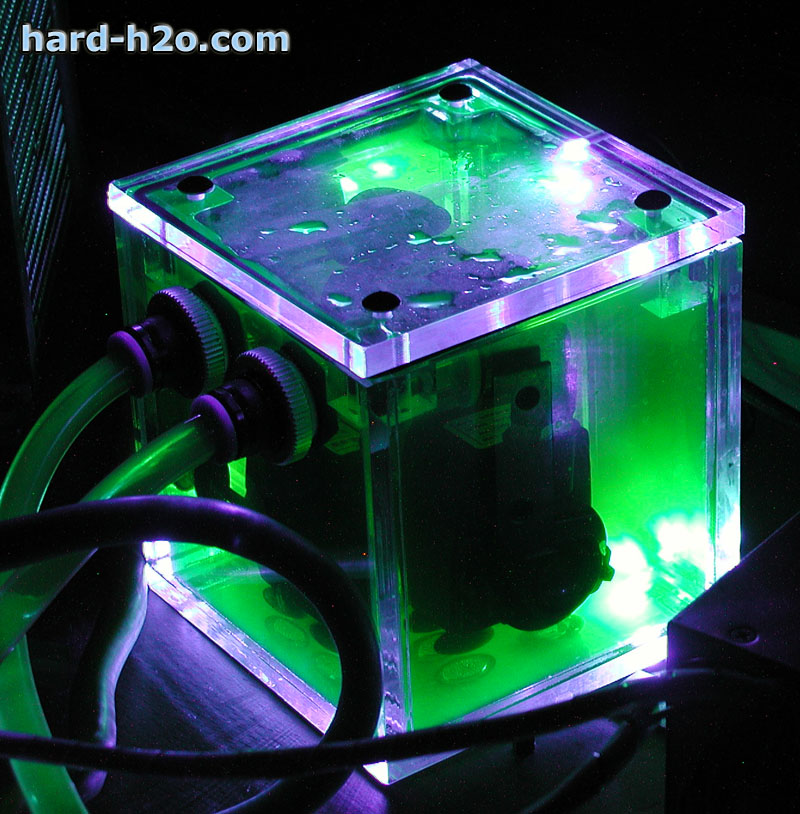

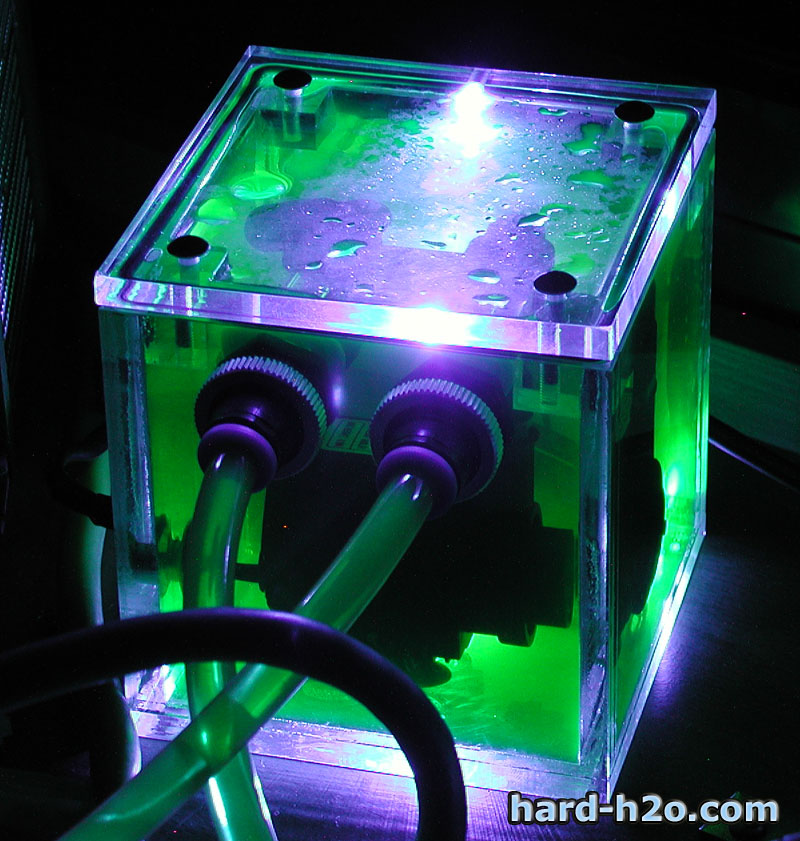

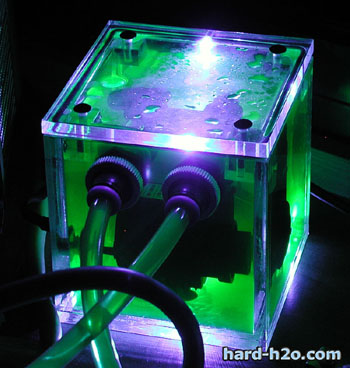

Así es como se ve de noche tan solo con la luz de los LEDs azules, sin necesidad de luz ultravioleta.

Ilumina las caras del depósito y realza el color del agua.
