Cooler Master Aquagate

3 Febrero 2005 por Anónimo

· Análisis:	Bluegru	· Fotos y montaje:	Franzol
· Publicado por:	Franzol	· Fecha:	03/02/2005

Introducción:

La refrigeración líquida ha demostrado se una solución eficaz para resolver los problemas de refrigeración de los sistemas actuales y las molestias que el ruido crea en los usuarios de PC's. Aunque la afición crece día a día, todavía son mucho los que se sienten intimidados ante el concepto y el montaje de un sistema de refrigeración líquida, pero para ellos hay kits integrados que hacen que el montaje sea tremendamente sencillo y a la vez obtengan resultados muy superiores a los que obtendrían con un sistema de refrigeración por aire.

Especificaciones del producto:

Dimensiones de la unidad central	220mm (L) x 148mm (W) x 88mm (H)
Material de la unidad central	Aluminio
Peso de la unidad central	2kg
Consumo bomba	9W 220v
Consumo unidad	2.2W

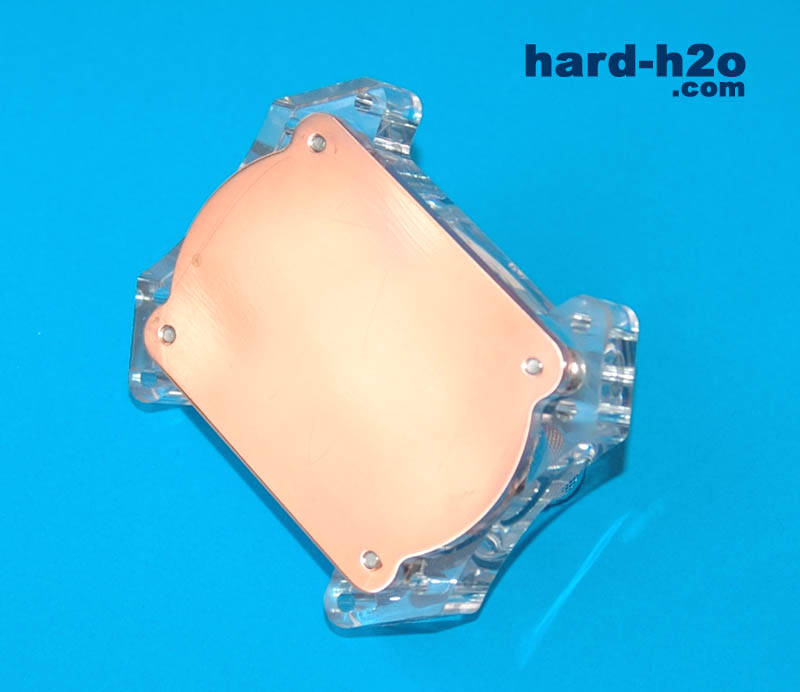

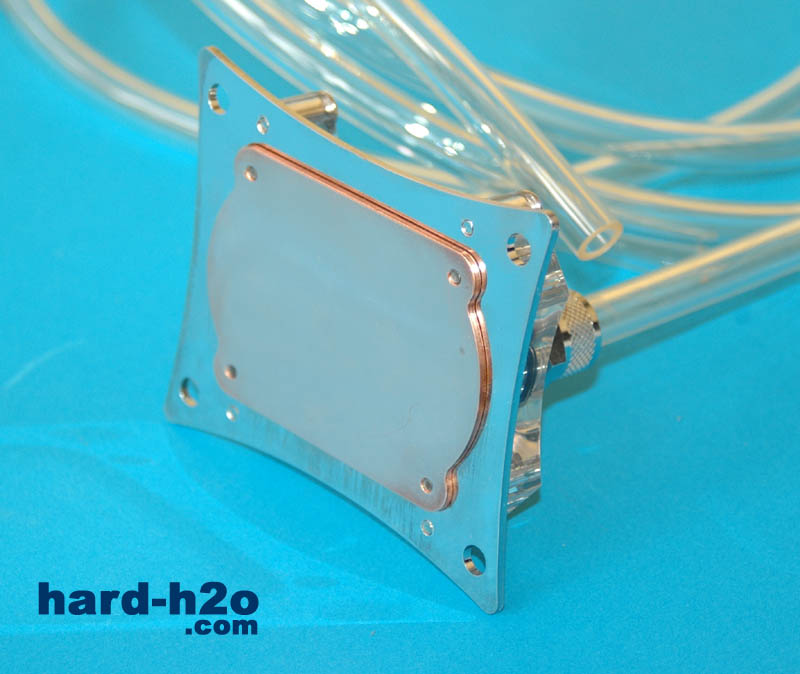

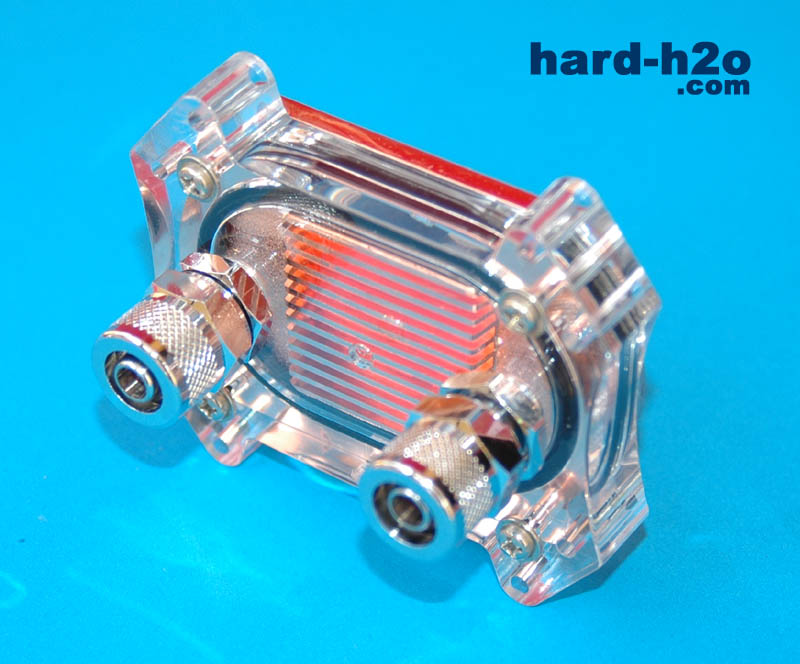

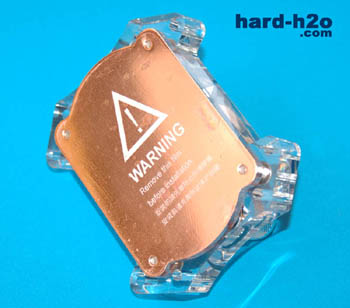

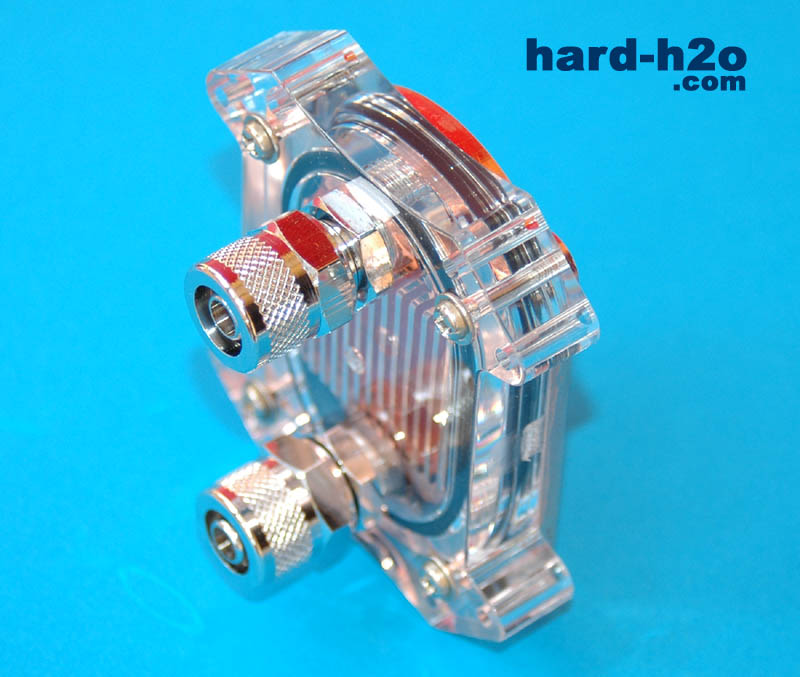

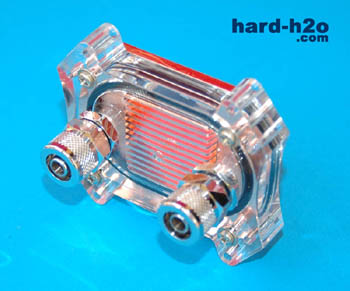

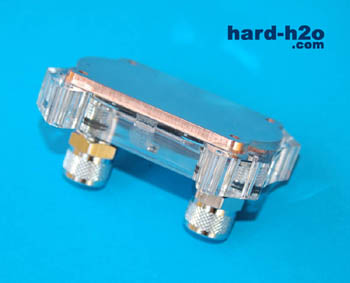

Material del bloque	Cuerpo de Cobre / Tapa acrílica
Compatibilidad bloque	AMD XP, Pentium $, AMD 64
Montaje de la unidad	Externo o interno
Tubos	Semirígidos 6mm/10mm
Velocidad Ventilador	2000 rpm / 3100 rpm / 4600rpm
Nivel Sonoro	23db / 34db / 49db

Presentación y vista en detalle:


El diseño de la caja es sensacional, muy brillante y colorida.	En la parte posterior nos comenta alguna de las ventajas de este kit Aquagate.

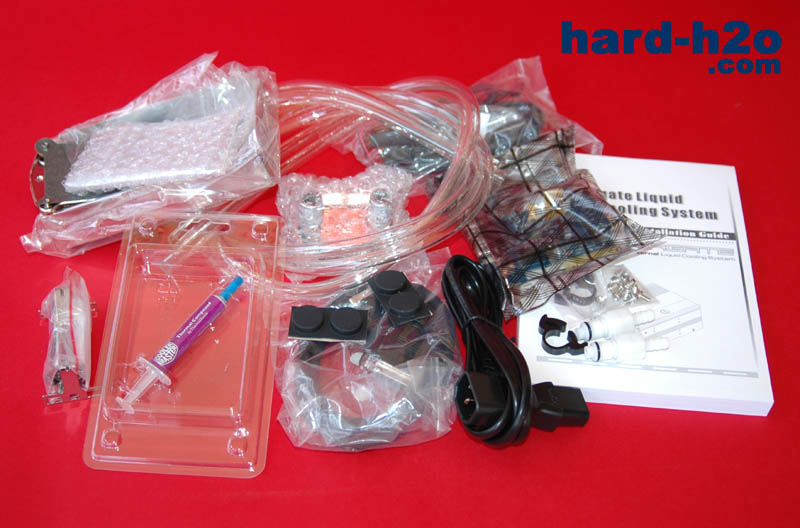

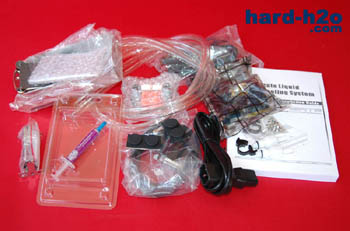

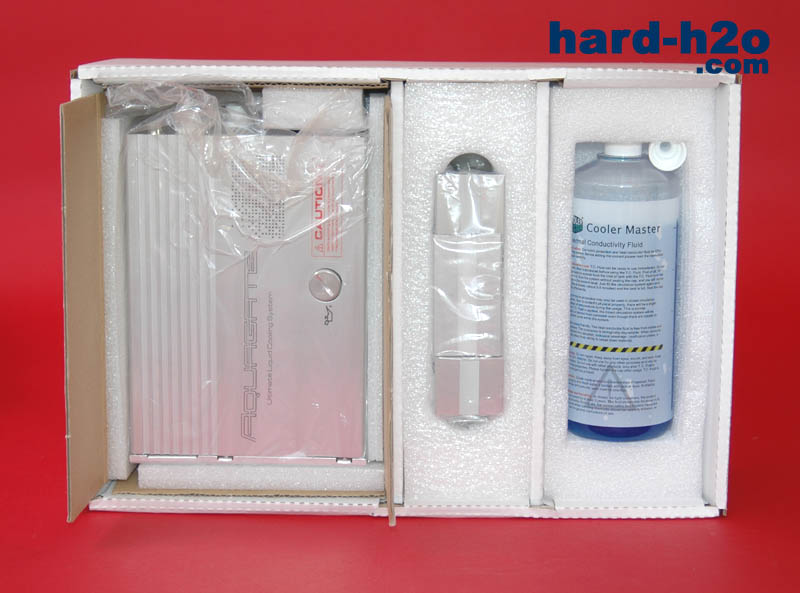

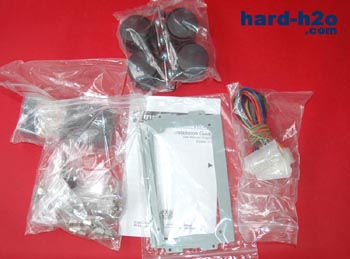

Como vemos son muchos los componentes que incluye, pero su montaje será muy sencillo, ya que el manual está escrito en español y bien organizado.	En la parte superior de la caja encontramos el líquido refrigerante, un soporte para poner el LCD en la bahía y la unidad CoolerMaster Aquagate.

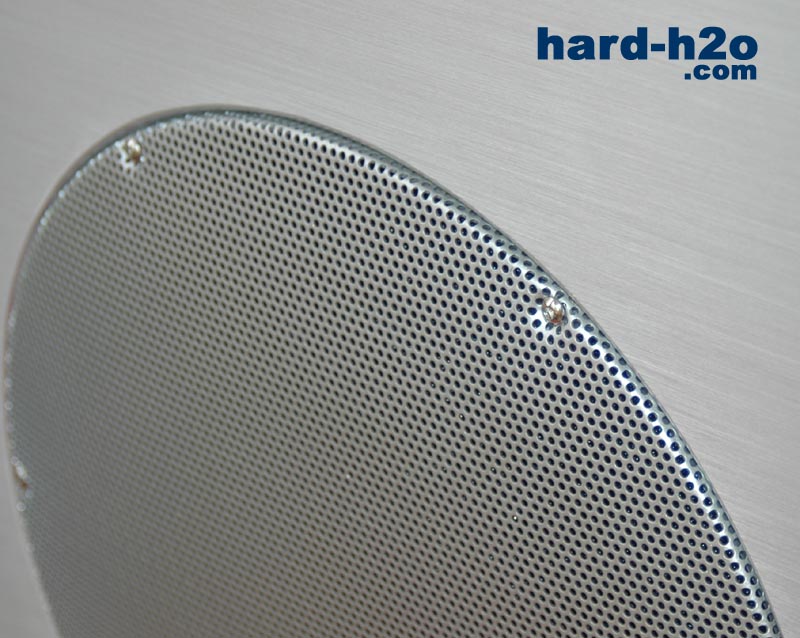

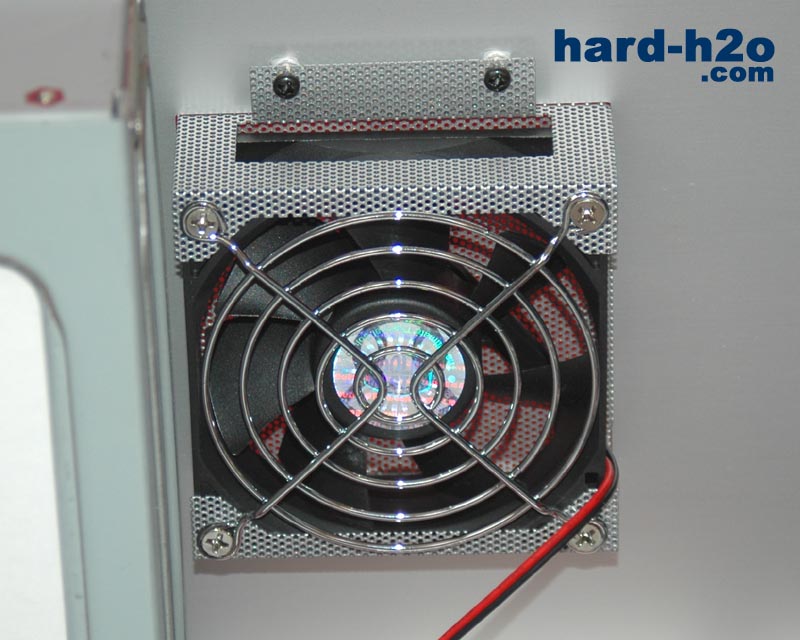

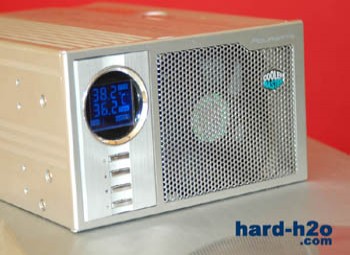

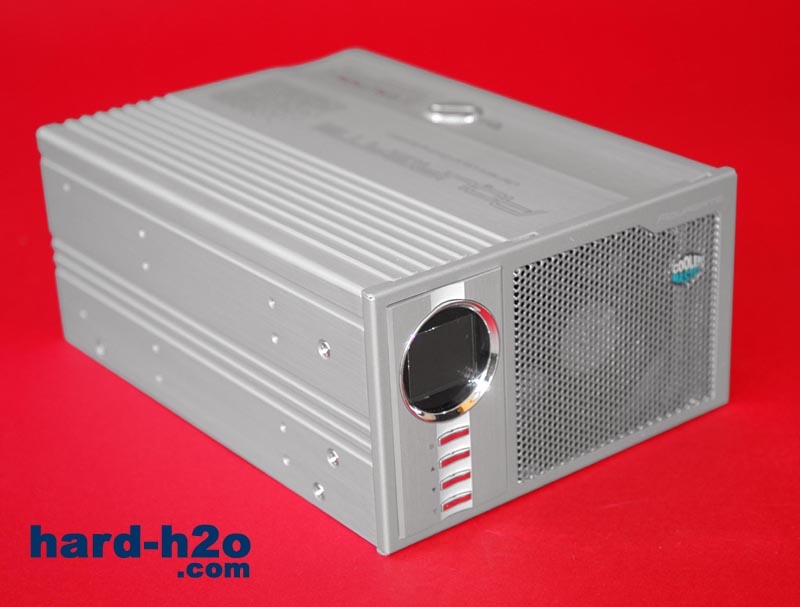

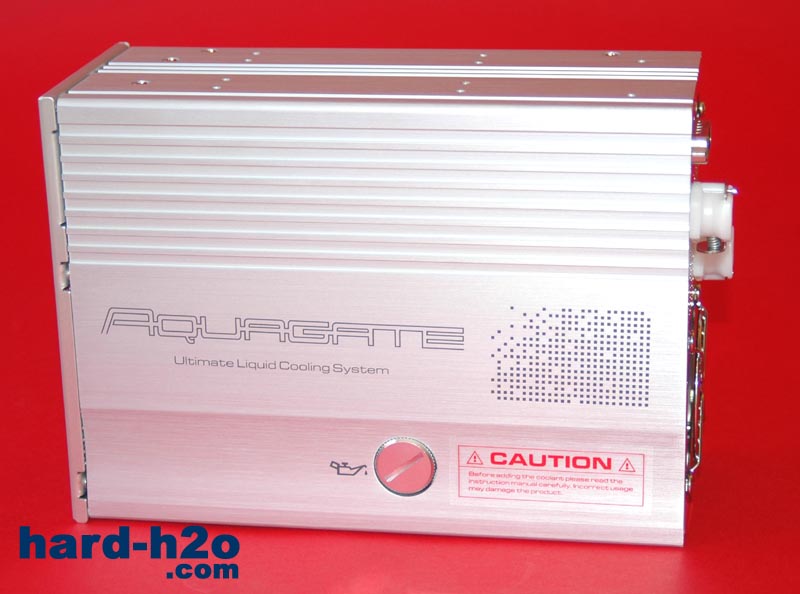

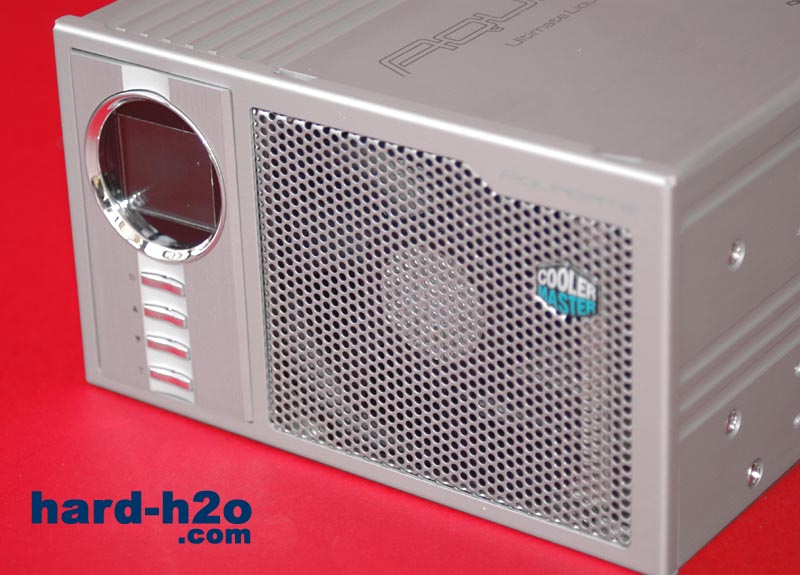

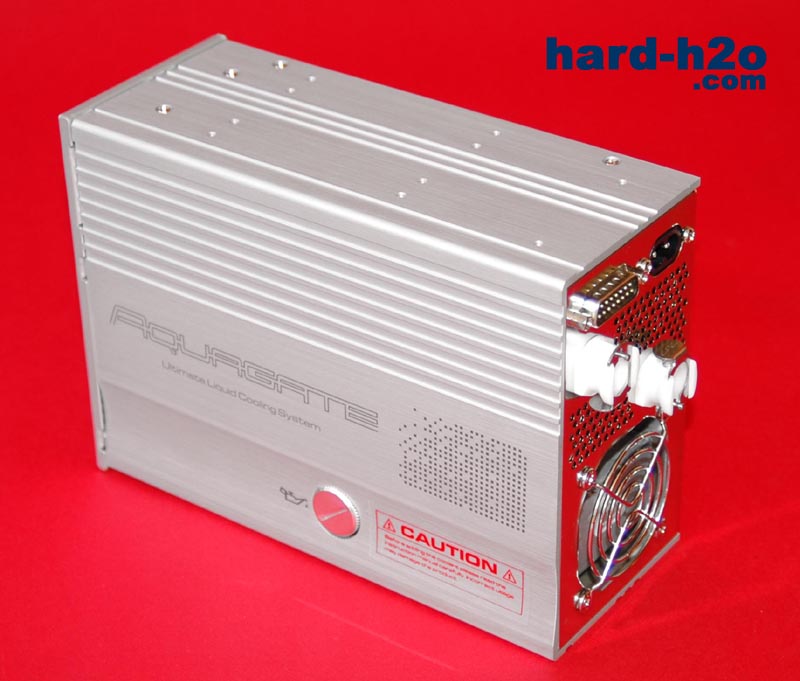

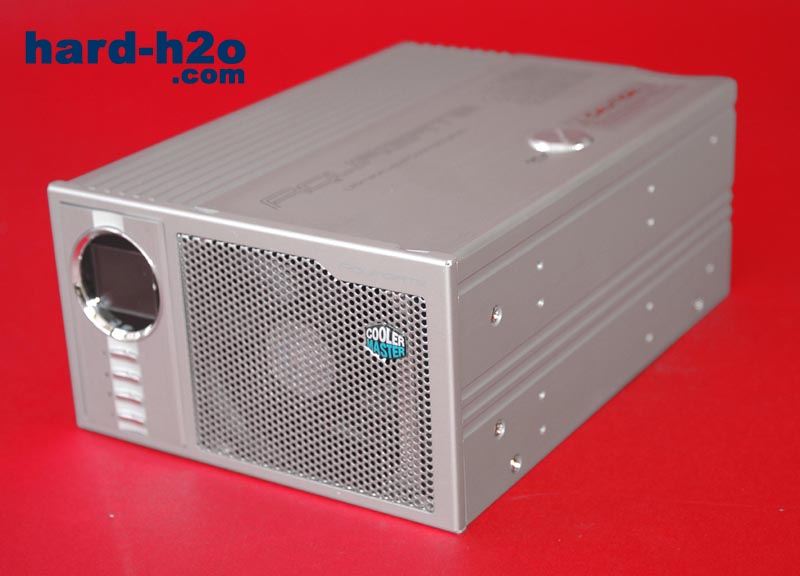

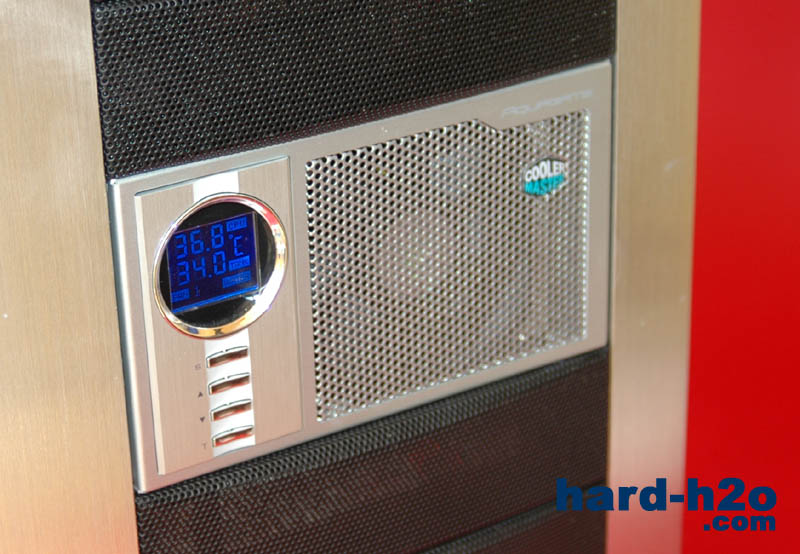

El diseño de la unidad es maravilloso, el cuerpo de aluminio es sólido y bien acabado, podemos ver como el frontal tiene un ventilador detrás de una rejilla.	Junto al ventilador tenemos un panel LCD que nos informará de las temperaturas del sistema y sus correspondientes controles.

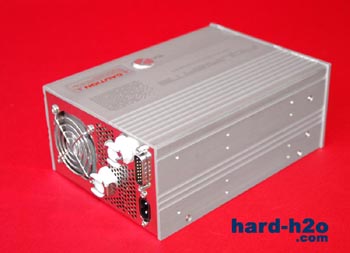

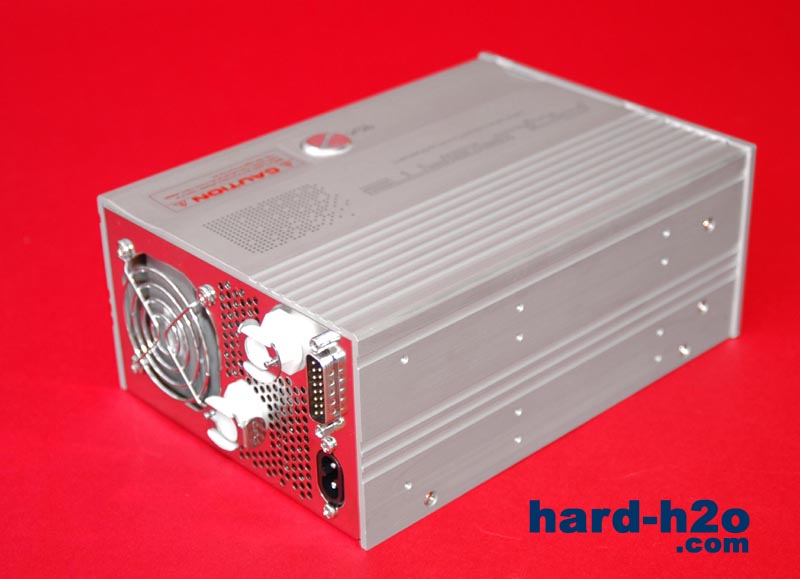

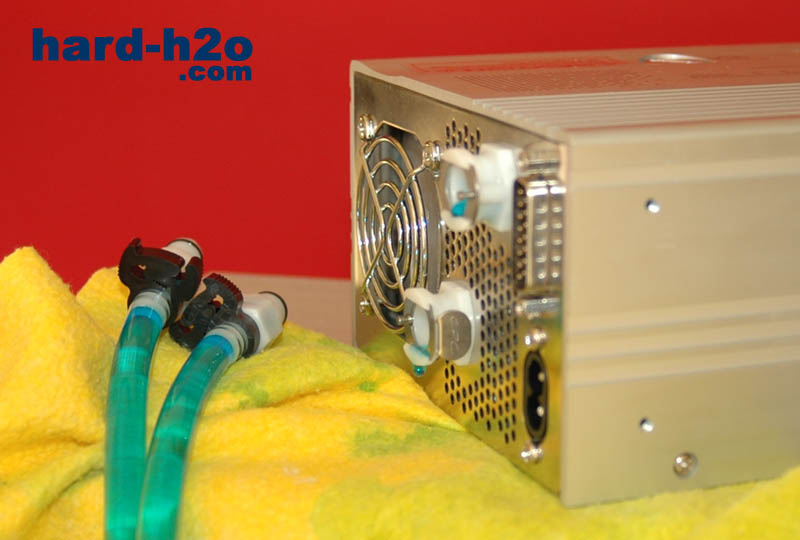

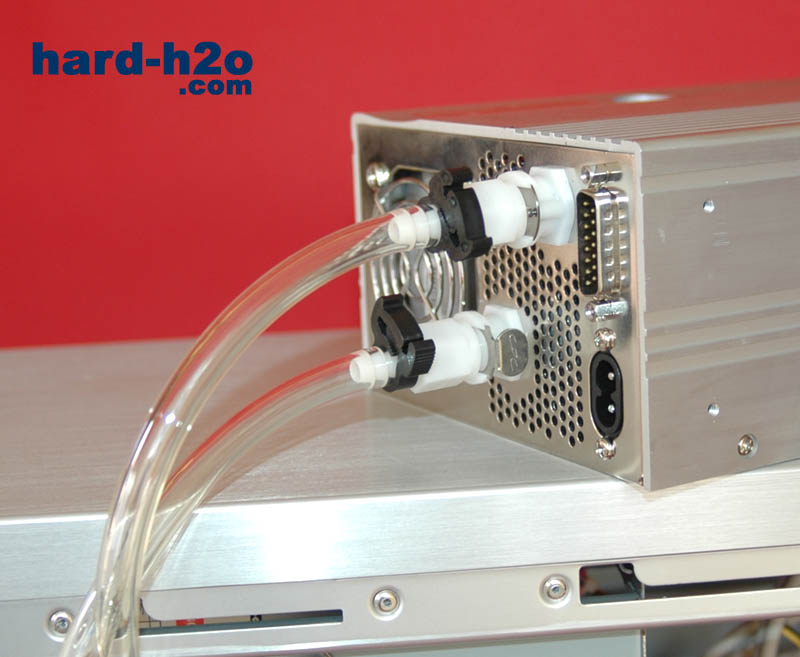

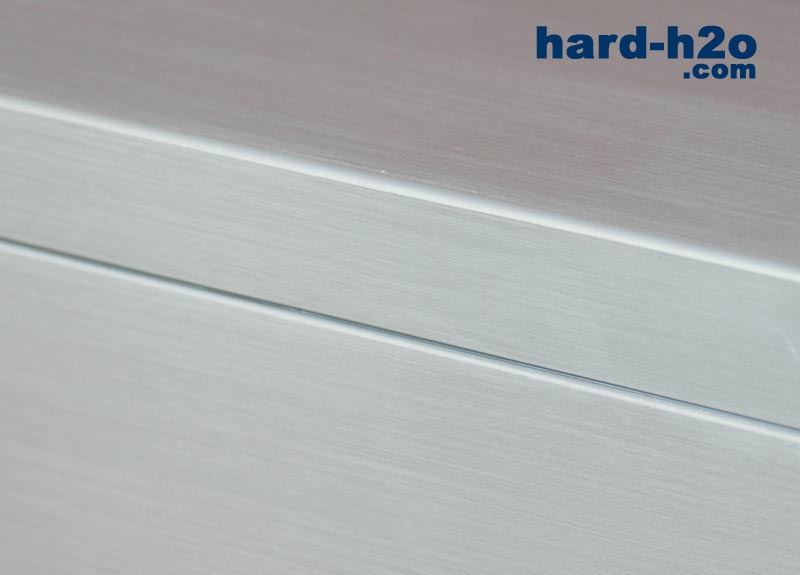

Las terminaciones son exquisitas, no sólo vamos a refrigerar el equipo, si no que además vamos a mejorar su estética.	Si el cuerpo de la unidad centra está cepillado y es mate, la parte posterior es brillante y refleja el color del fondo. Vemos una rejilla de ventilación, los 2 conectores para los tubos, el bus de datos y la alimentación de corriente.

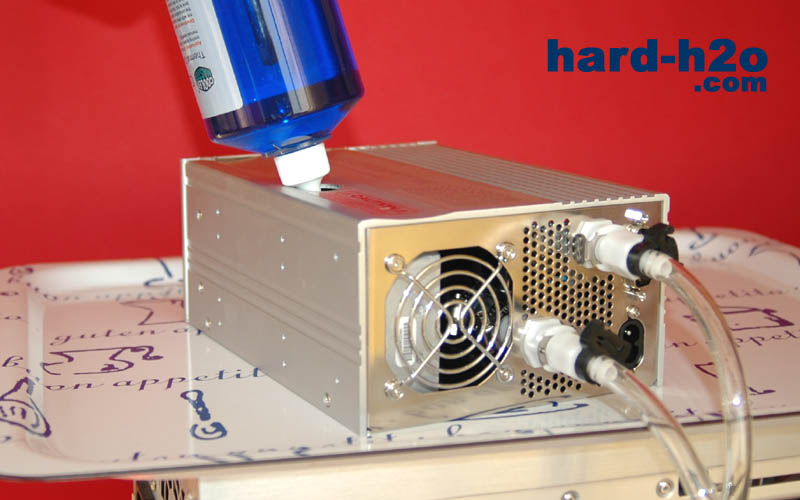

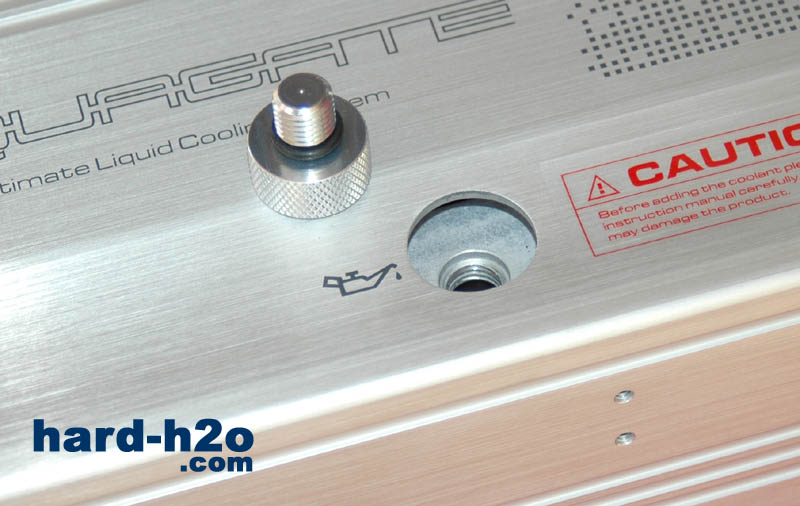

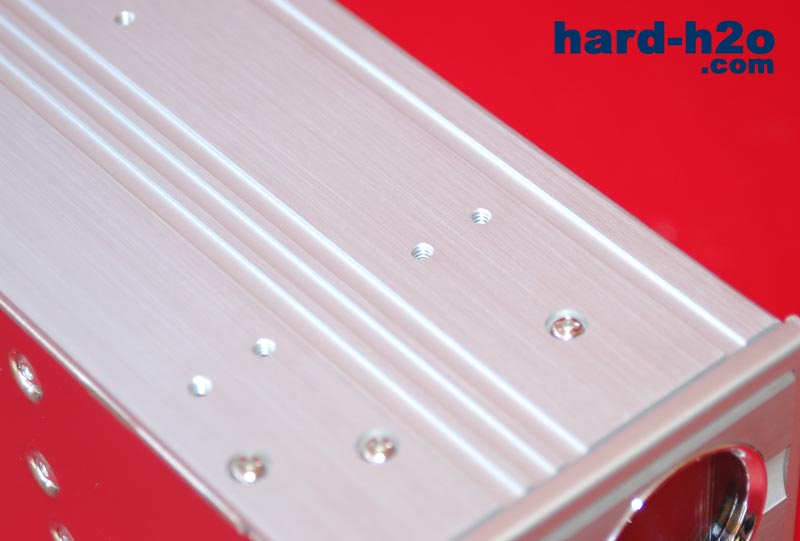

El cuerpo de la unidad tiene en la parte superior el acceso al depósito. Dentro de la unidad tenemos ya conectados una bomba, un radiador, un depósito y un ventilador, por lo que sólo tendremos que conectar el bloque.	Las hendiduras en las caras de Aquagate hacen que tenga una mayor superficie de contacto con el aire y ayude a disipar una cantidad extra de calor.

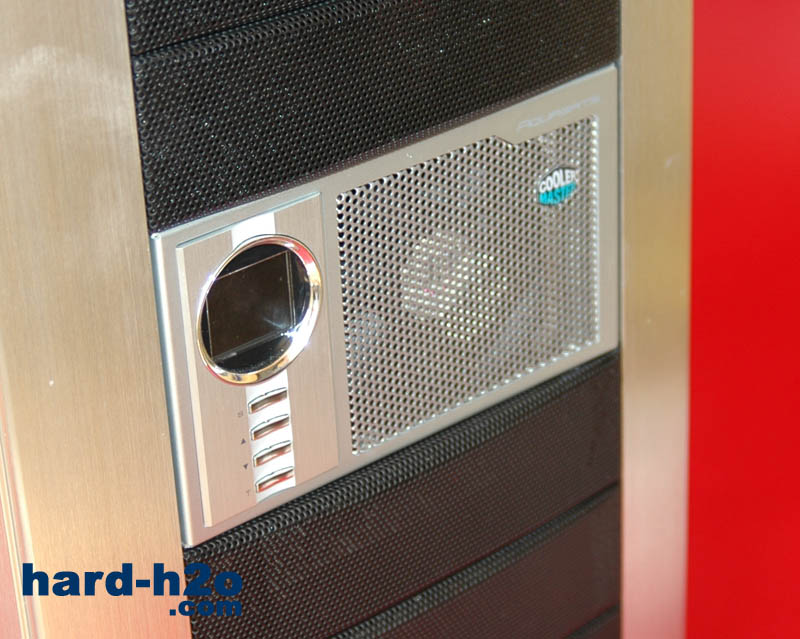

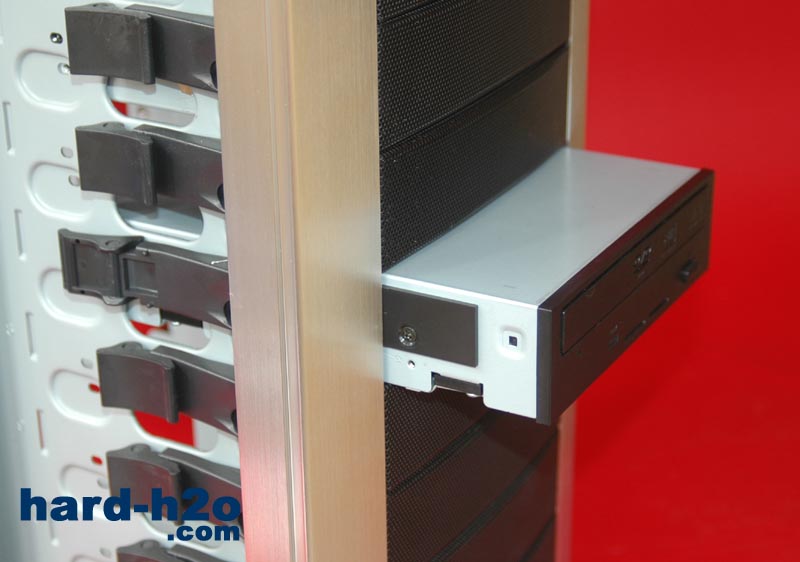

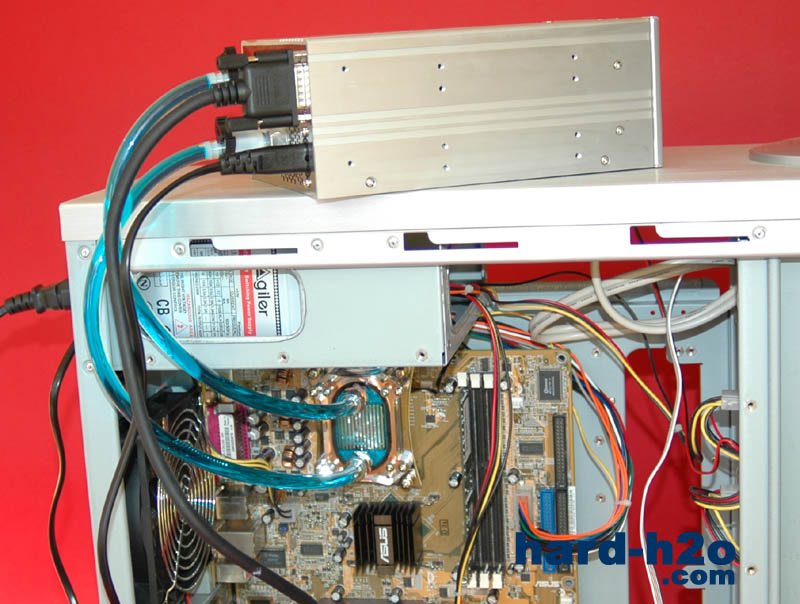

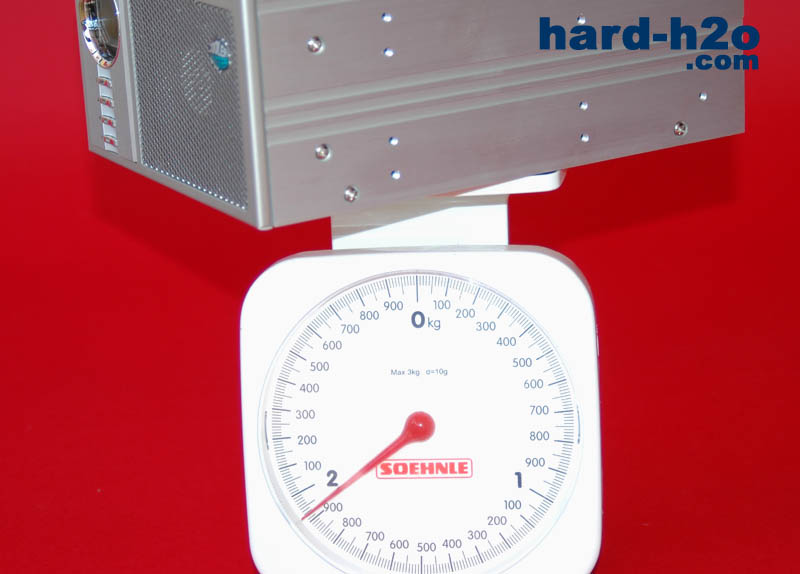

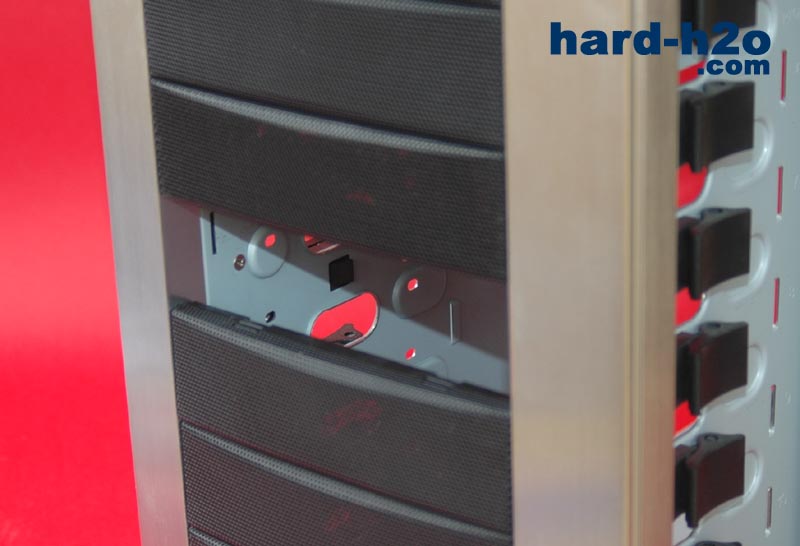

La unidad se puede colocar tanto fuera del PC, como dentro, ocupando 2 bahías de CD /5 1/4). Si lo hacemos de este modo, la atornillaremos por los agujeros de los laterales.	La unidad tiene un tamaño similar al de una unidad de CD encima de otra y su peso en vacío es de casi 2 kilos.

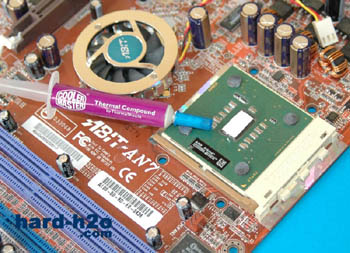

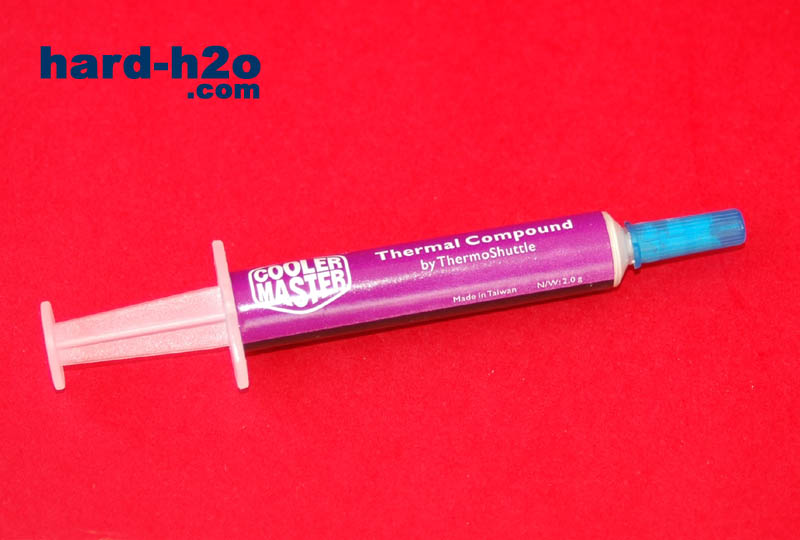

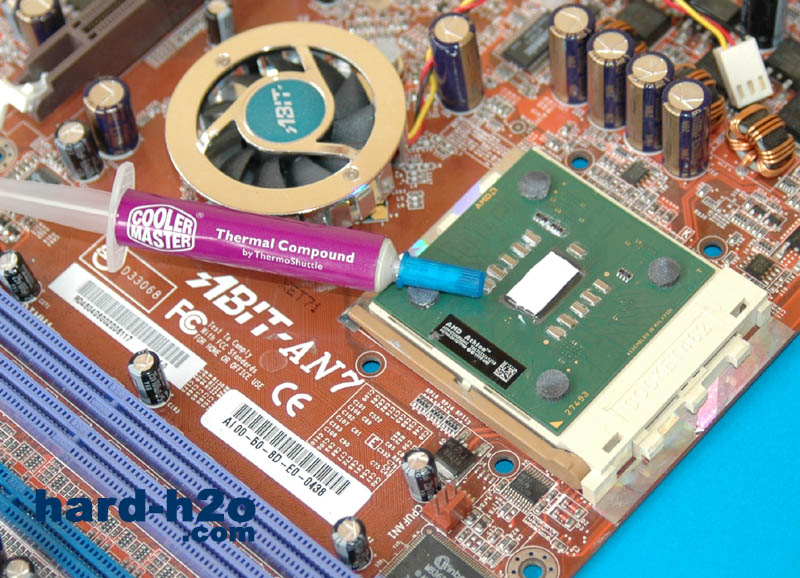

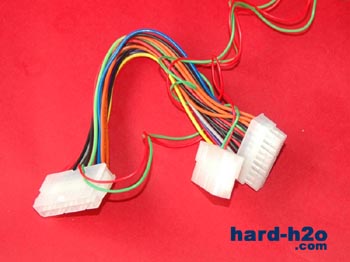

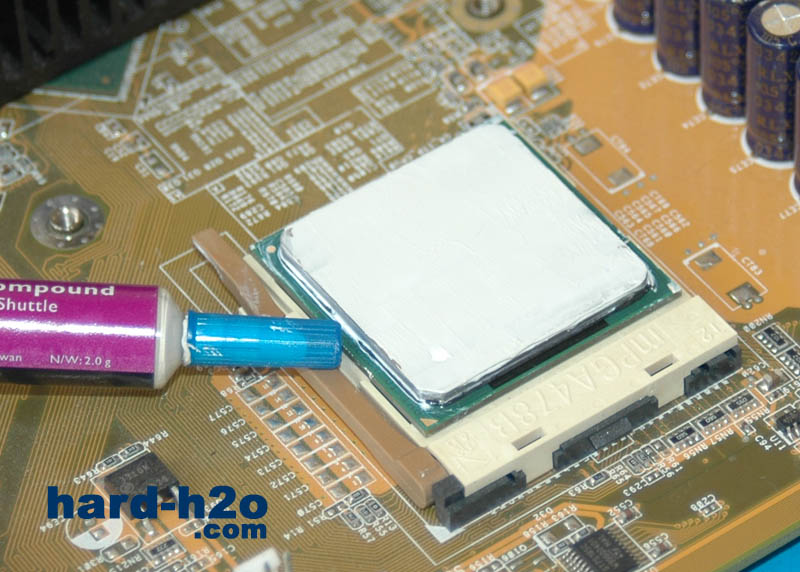

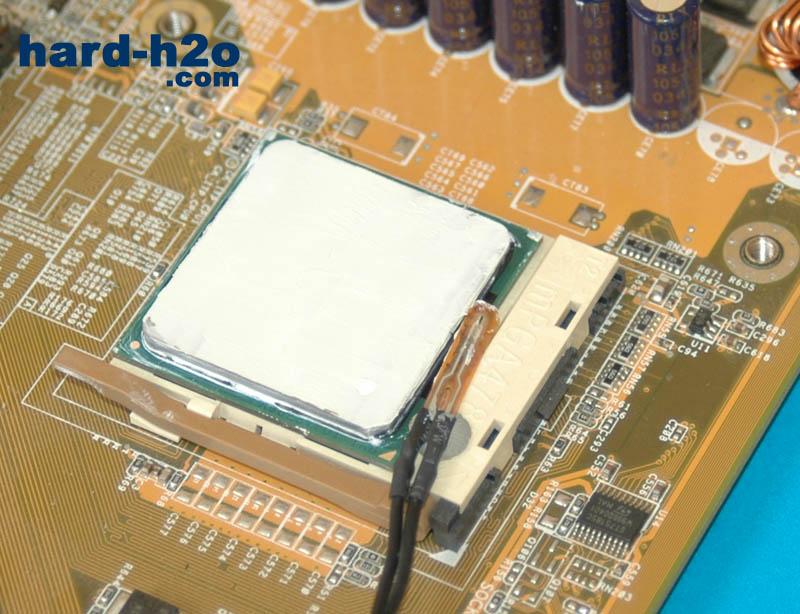

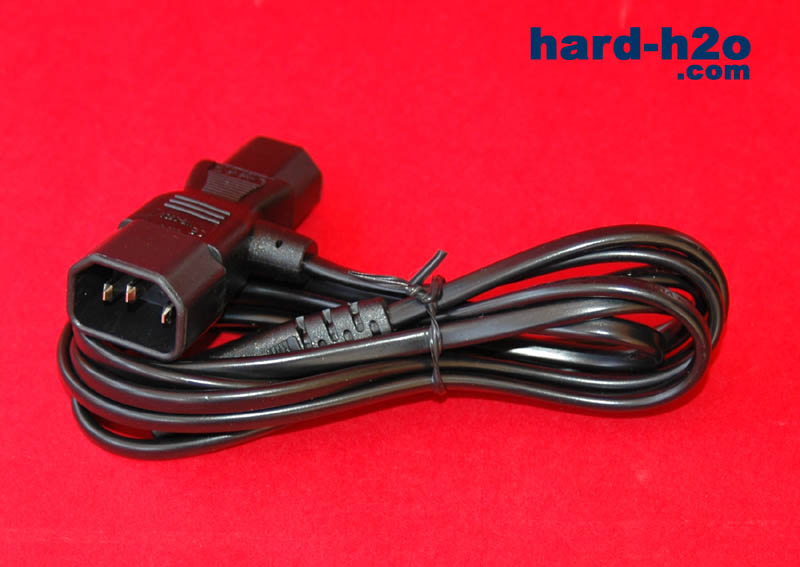

Vamos a ir presentando las piezas. Este es el duplicador de corriente que alimentará la unidad central. Recordemos que su bomba trabaja a 220v.	Cooler Master ha incluido su propia pasta térmica para que no tengamos que comprar absolutamente nada.

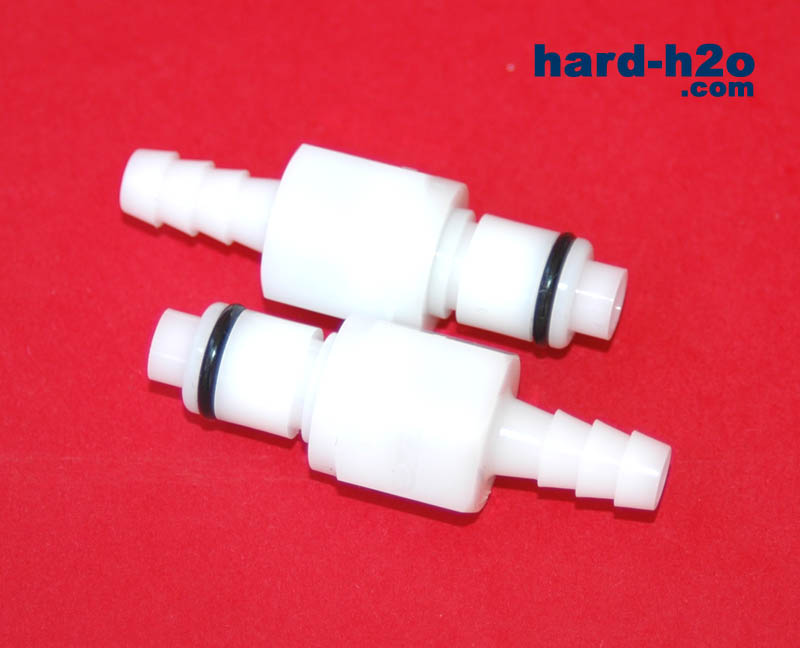

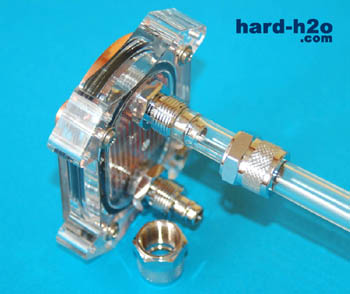

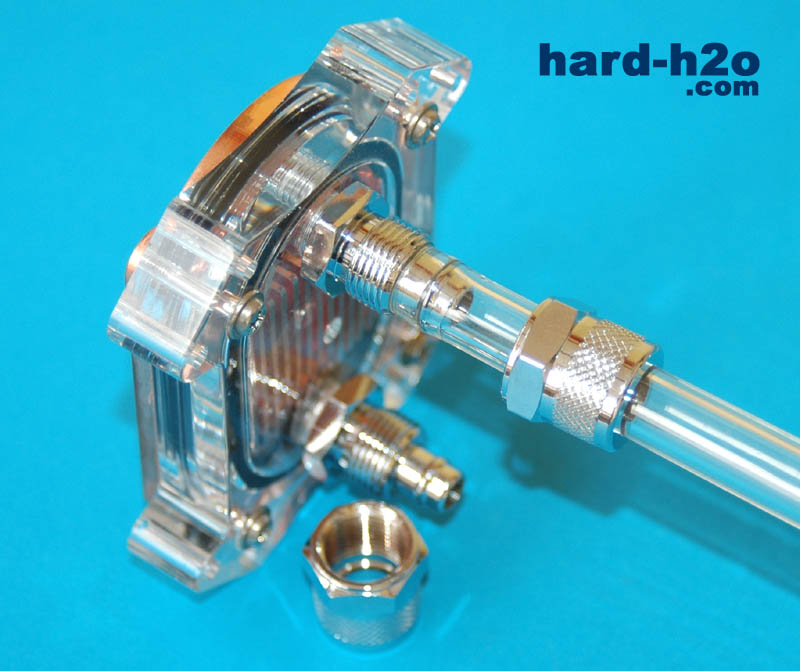

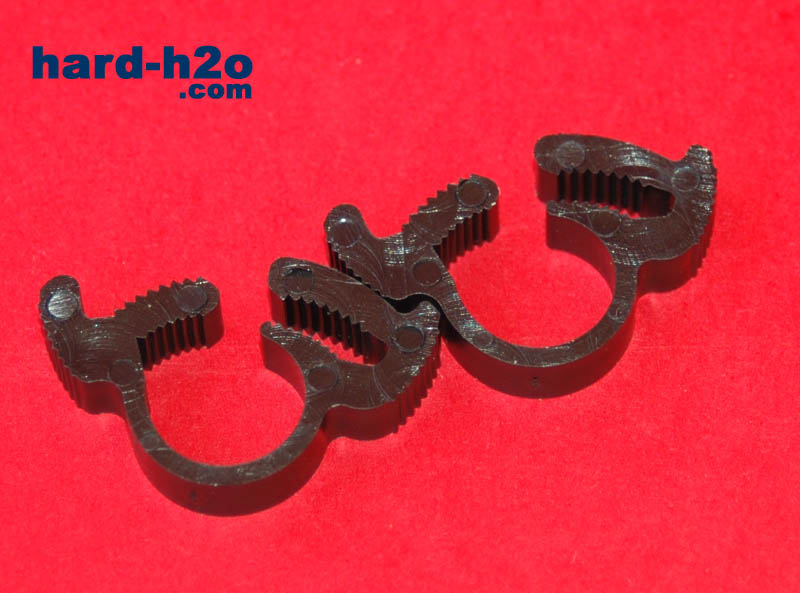

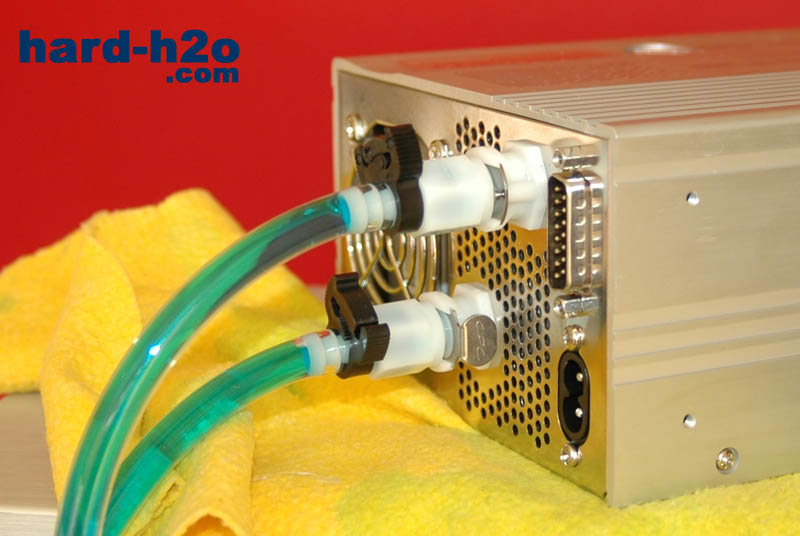

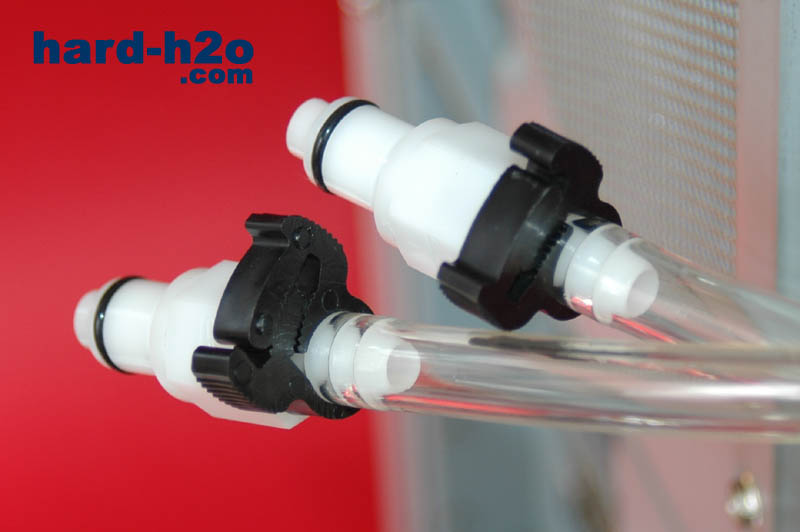

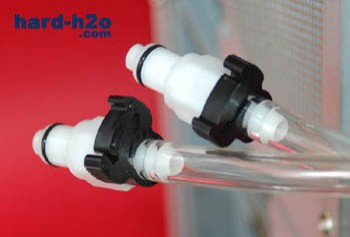

Estos racores especiales conectarán la unidad Aquagate con los tubos.	Estas cómodas abrazaderas asegurarán aún más nuestros tubos.

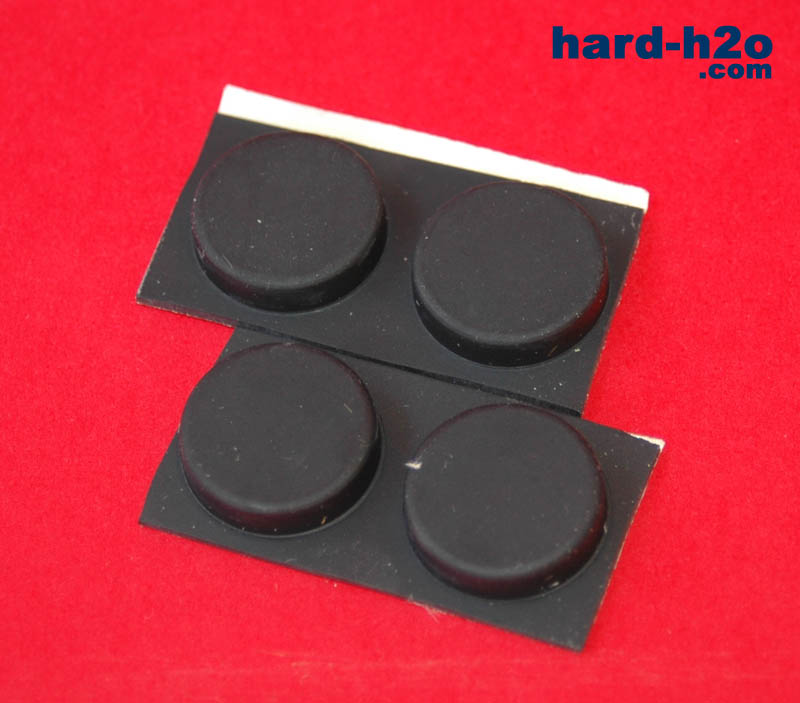

El LCD está integrado en la unidad central, así que si lo instalamos dentro de la caja quedará bien. Pero si por ejemplo lo colocamos detrás de la caja no podríamos verlo, para esto nos será posible sacar el LCD de la unidad central y llevarlo hasta una bahía.	Estas son unas patitas de plástico que suponemos que se incluyen para que no se raye lo que haya debajo de la unidad, ya que la bomba no genera vibración.

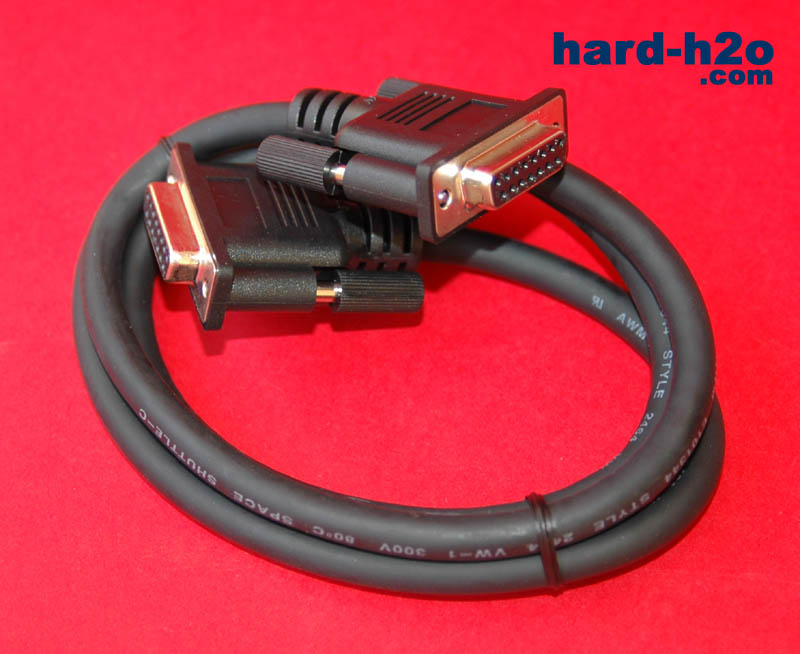

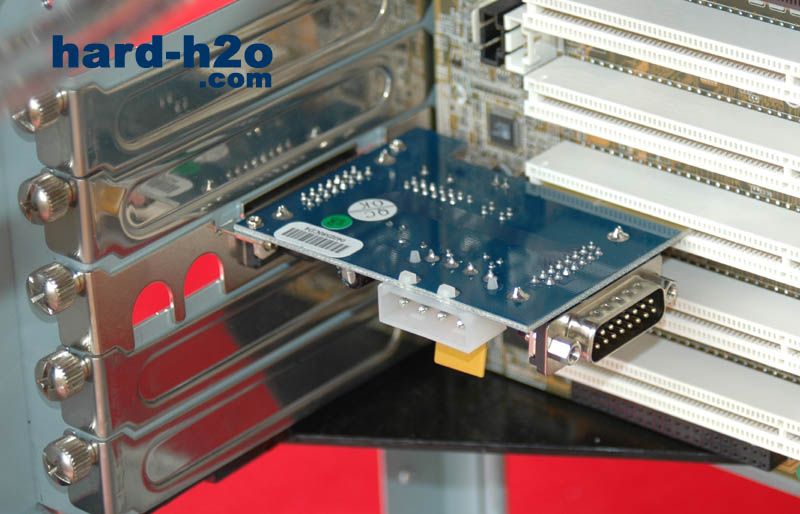

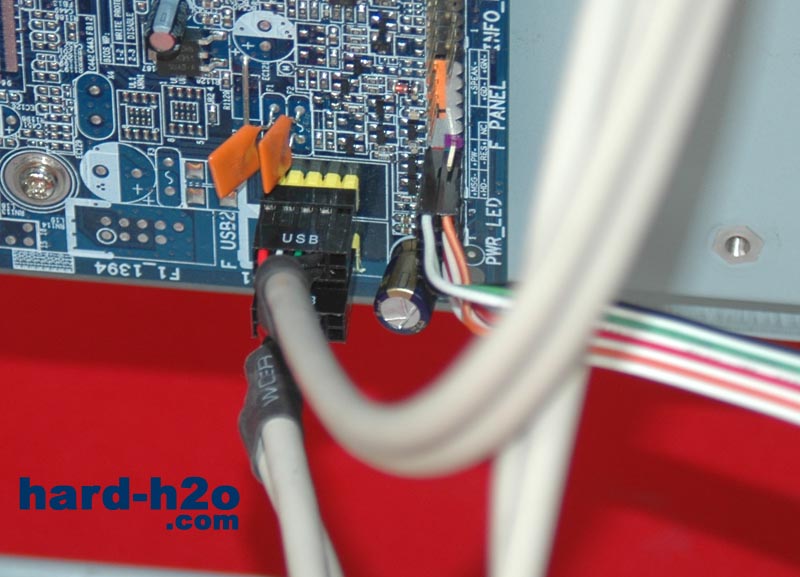

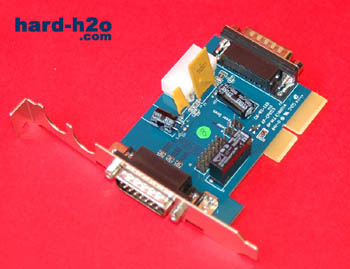

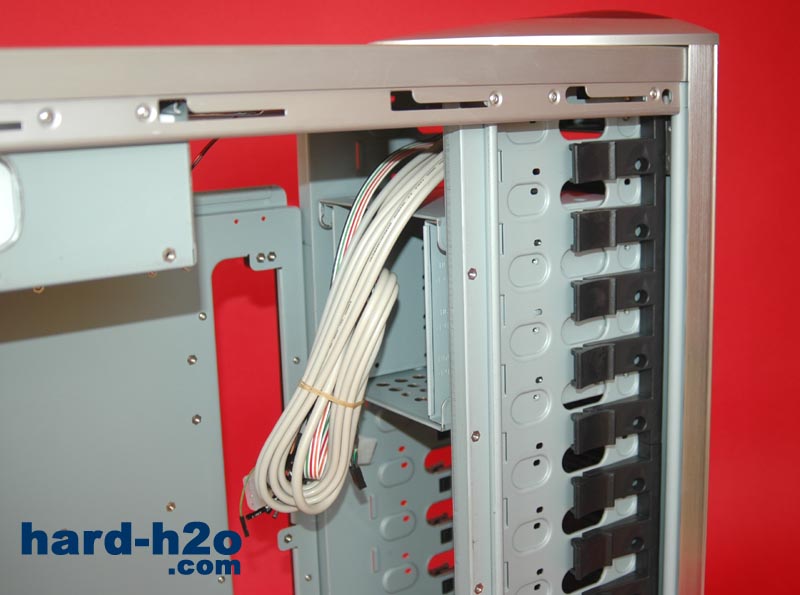

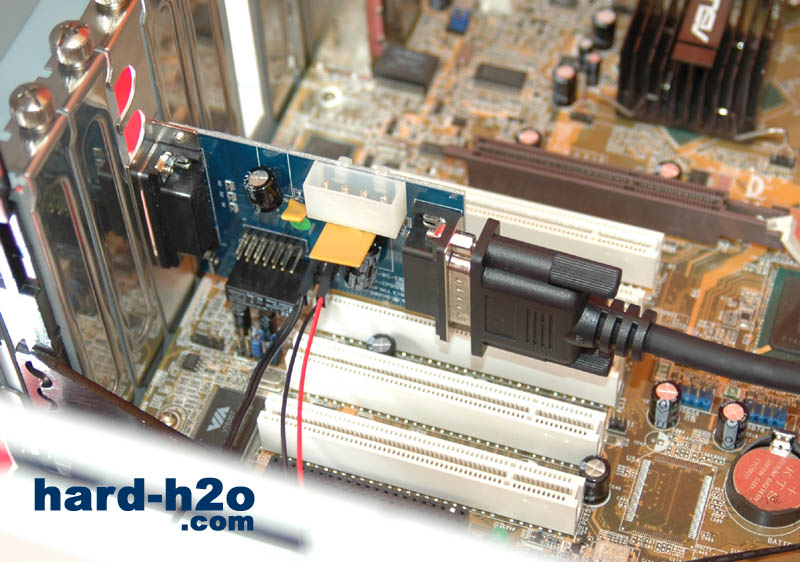

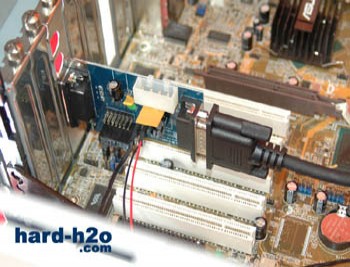

Este es el bus de datos que comunica la unidad central con el PC	Esta placa se sujeta como si de una tarjeta PCI se tratarse, pero es sólo para apoyarse, no usa el bus PCI. Esta tarjeta está es que la que controla el encendido de la bomba y la lectura de temperatura de la CPU.

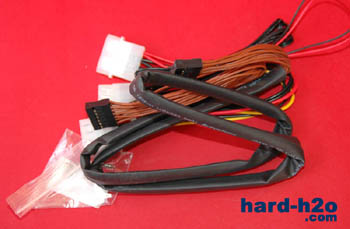

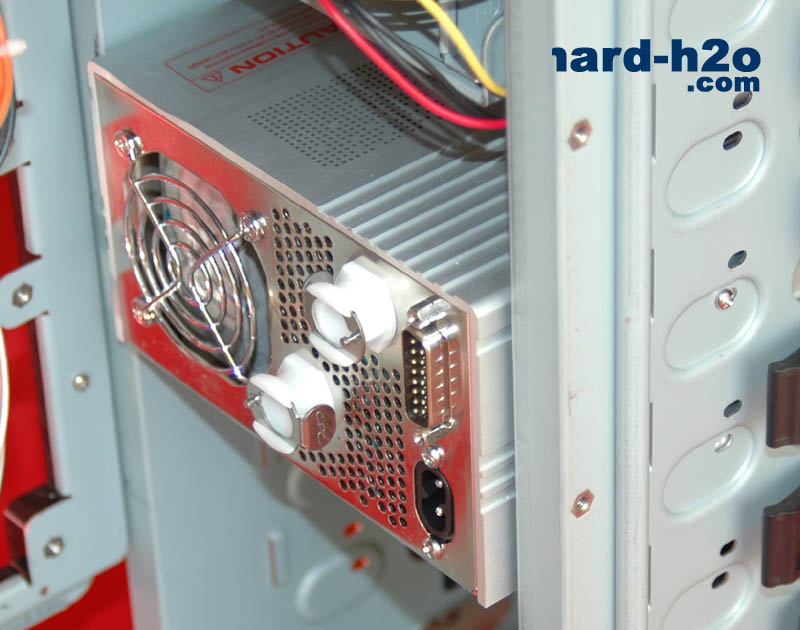

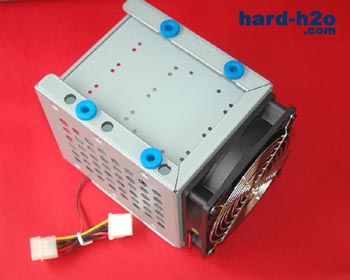

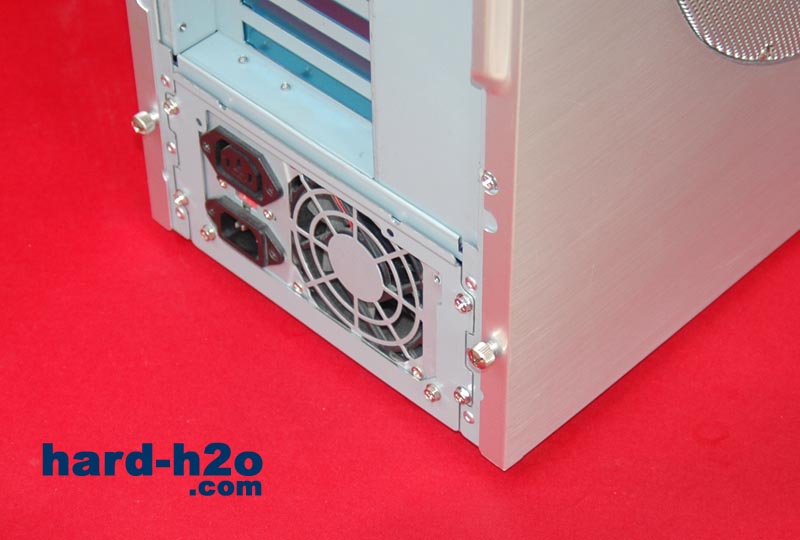

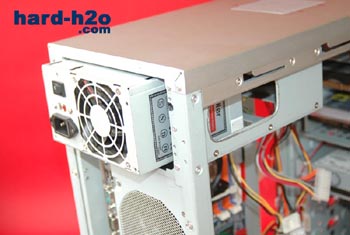

Este cable es opcional, y sólo se usará en el caso de que queramos sacar el LCD de la unidad central y ponerlo en una bahía.	Este marco hará posible colocar a Aquagate en el hueco de una fuente de alimentación.

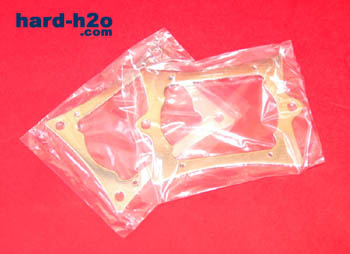

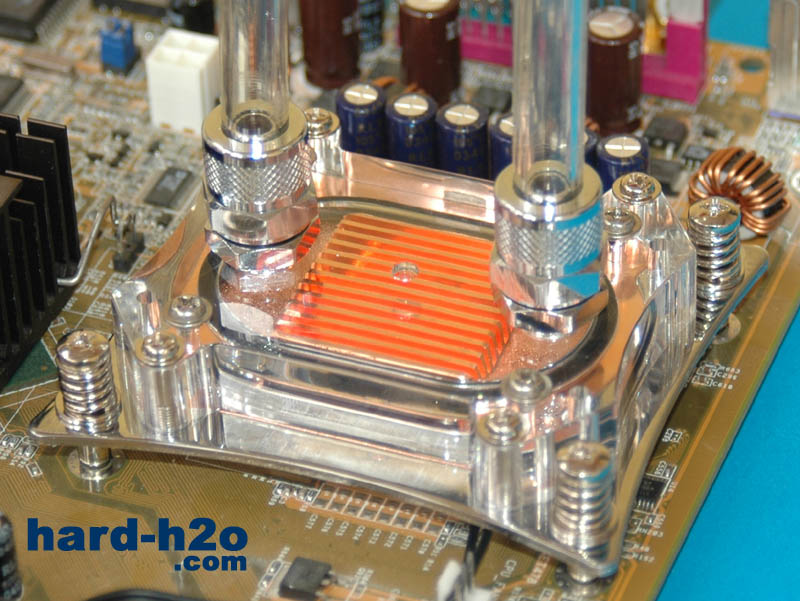

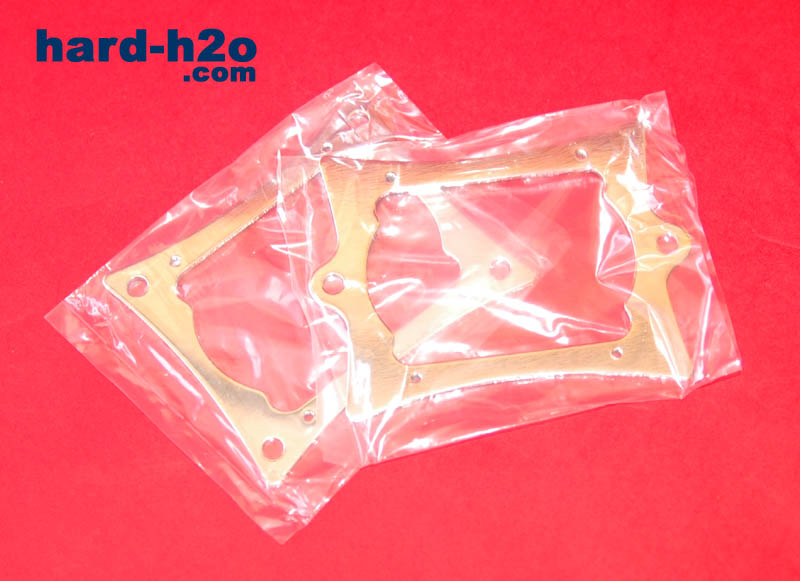

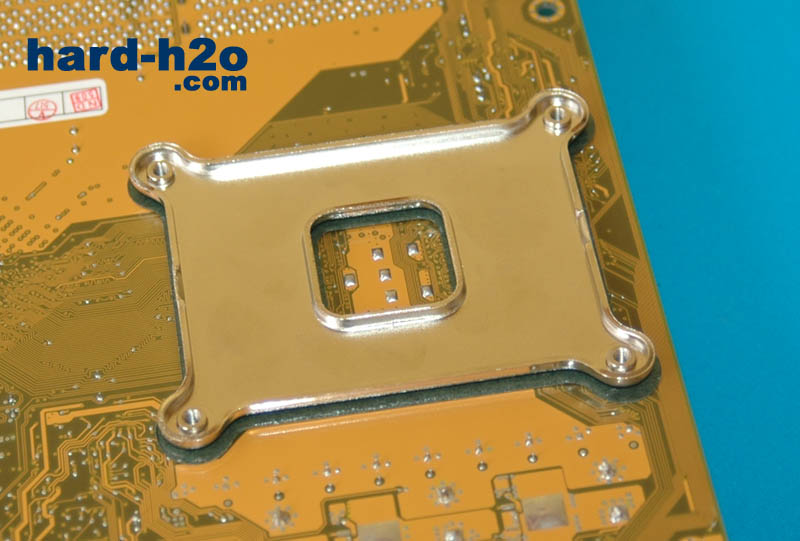

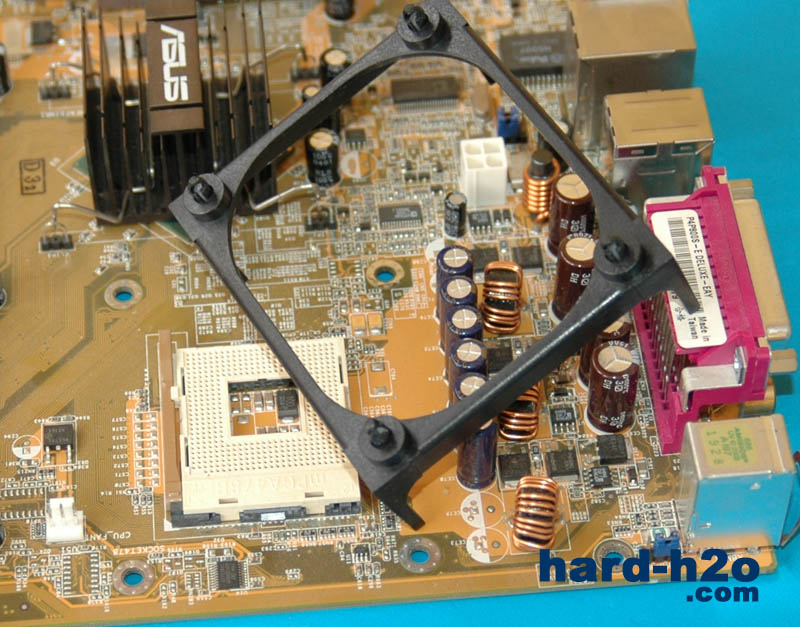

Soportes para Pentium 4 y AMD 64	Marcos de bloque para 4 y AMD 64

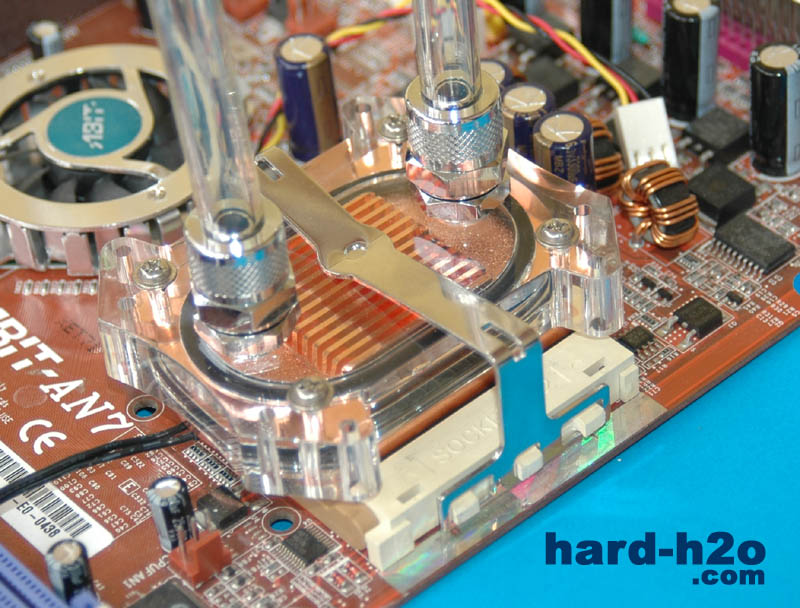

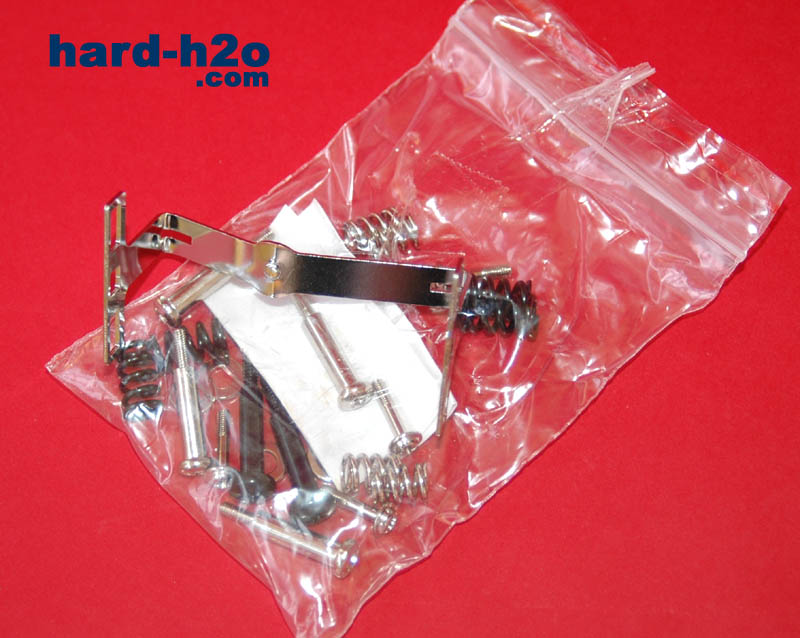

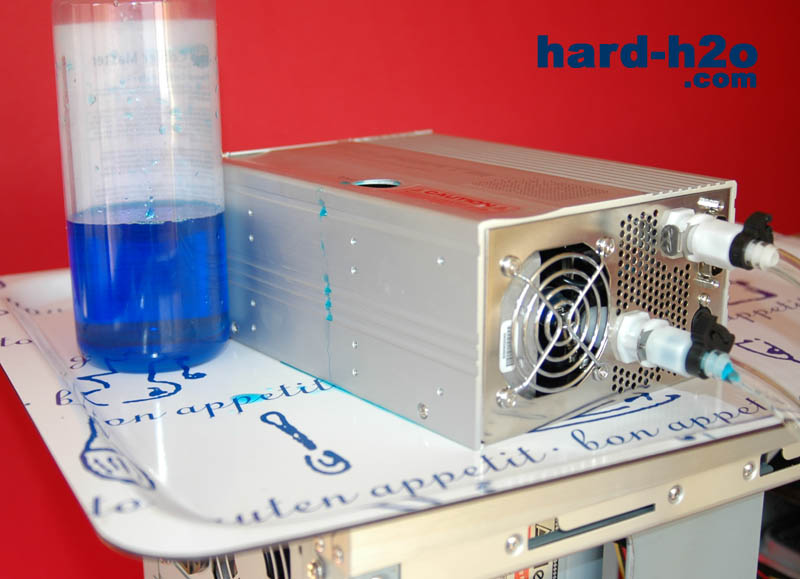

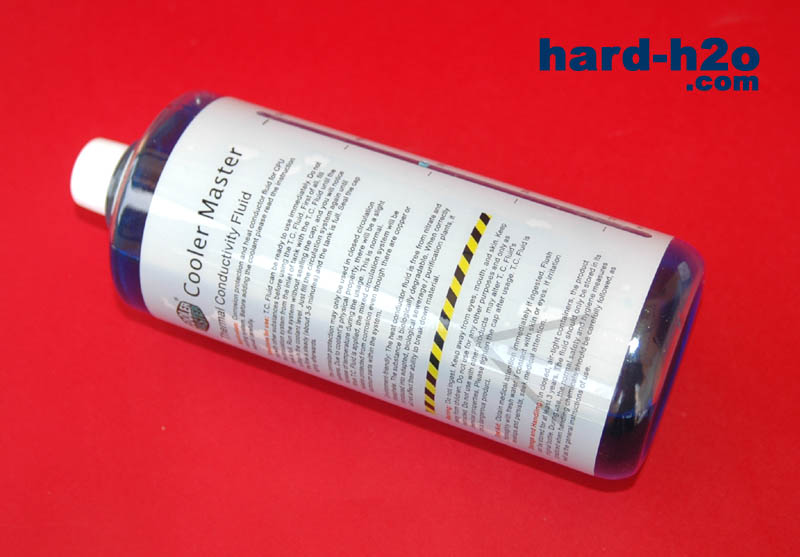

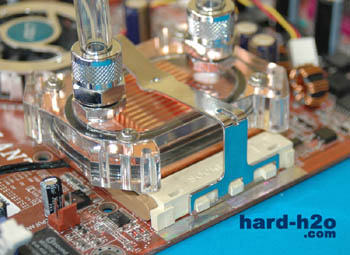

Enganche para AMD Xp y tornillos para 4 y AMD 64.	El líquido refrigerante protege nuestro circuito, le da un precioso color y además tiene una etiqueta que indica claramente sus características.

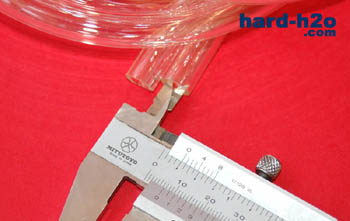

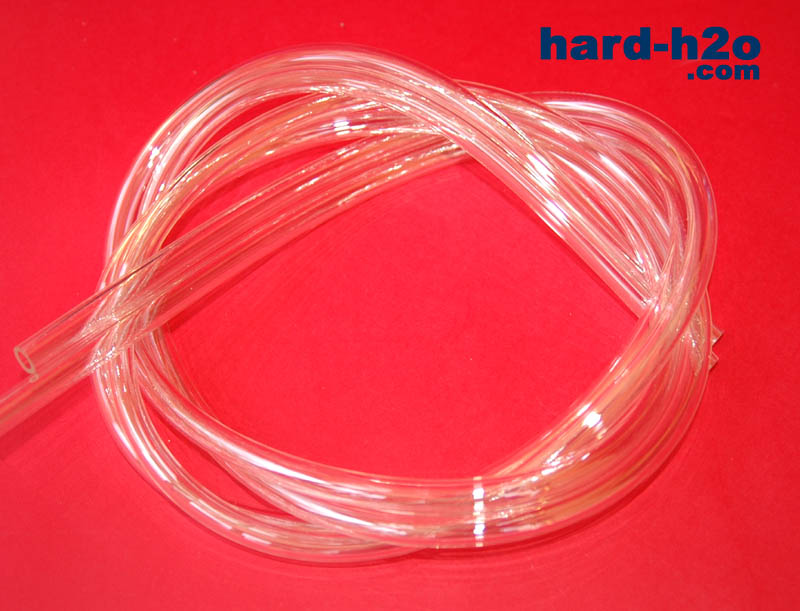

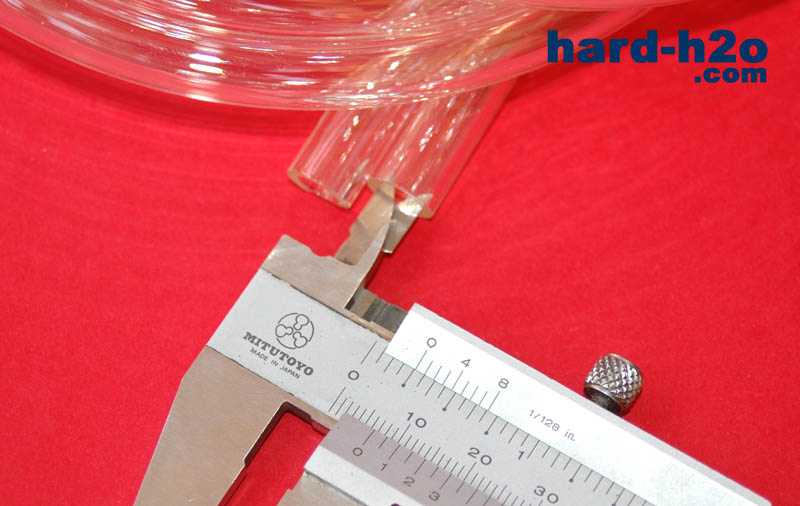

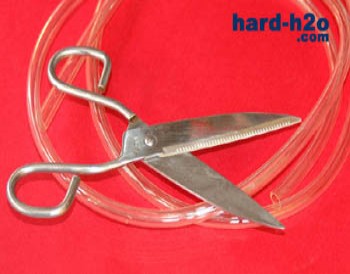

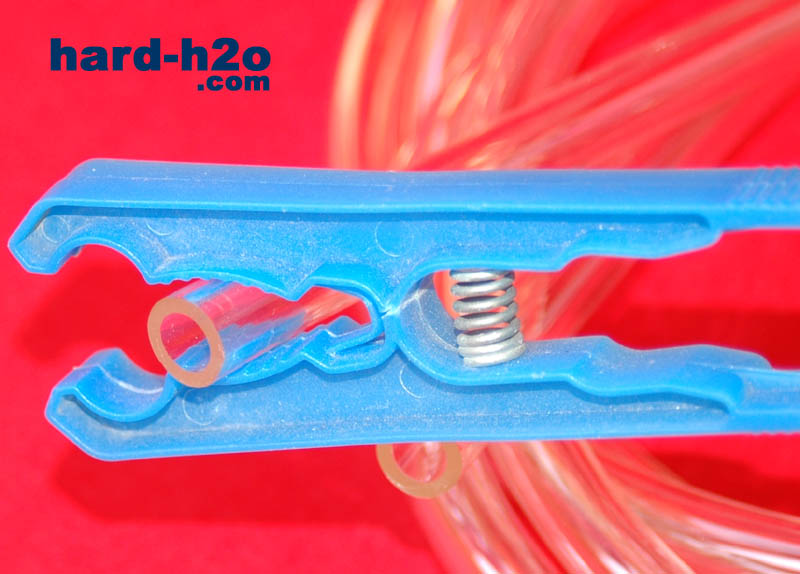

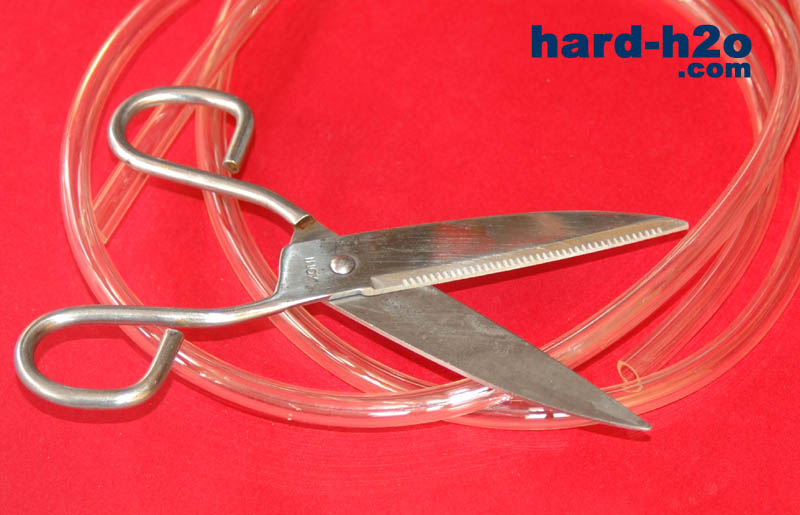

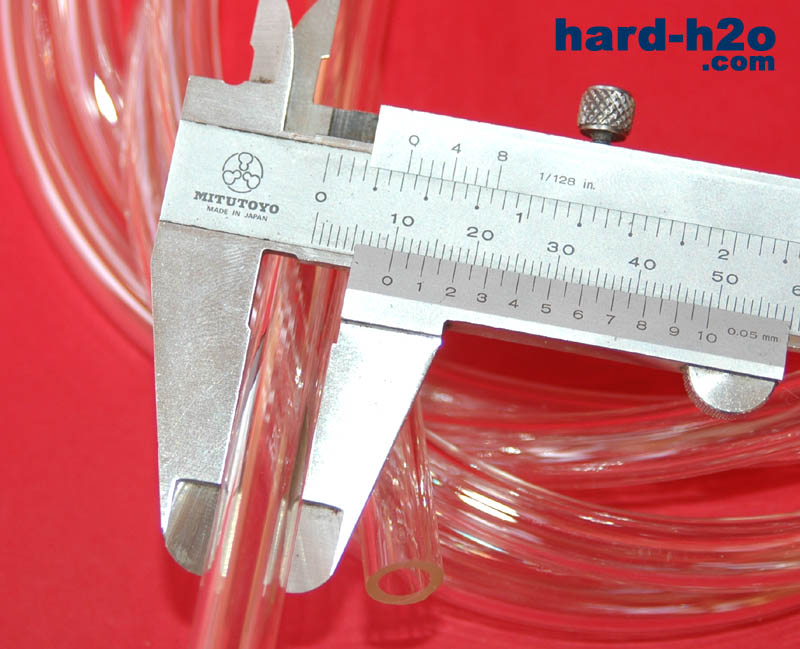

Este es el tubo, se proporciona en cantidad suficiente y es completamente transparente.	Es imposible que se corte el paso del agua, es realmente rígido.
