- Introducción:

El bloque es el elemento clave en nuestro sistema de agua, el éxito de nuestro sistema de refrigeración depende en gran medida del buen contacto del bloque con el procesador y de la facilidad con la que el agua pueda "llevarse" el calor acumulado en el bloque hasta el radiador. El bloque que vamos a probar tiene una base y cuerpo de cobre perfectamente pulido con forma de cuadrado de 50mm de lado y 10mm de alto. La tapa es al mismo tiempo sujeción del bloque a la placa y esta hecha de metacrilato, las dimensiones del bloque con su sujeción son 86 x 69 x18 mm y su peso es de 268g (lo que apenas importa gracias al eficiente sistema de agarre al socket).

Un detalle extra a tener en cuenta en este bloque son sus posibilidades en cuanto a modding, ya que la tapa de metacrilato nos da muchas opciones en cuanto a iluminación y color del agua se refiere.

- Instalación y pruebas:

Aun siendo un producto sencillo de montar son muchos los detalles que hemos de tener en cuenta por lo que os aconsejo que ampliéis las fotos haciendo doble click en las mismas para poder apreciarlos mejor.

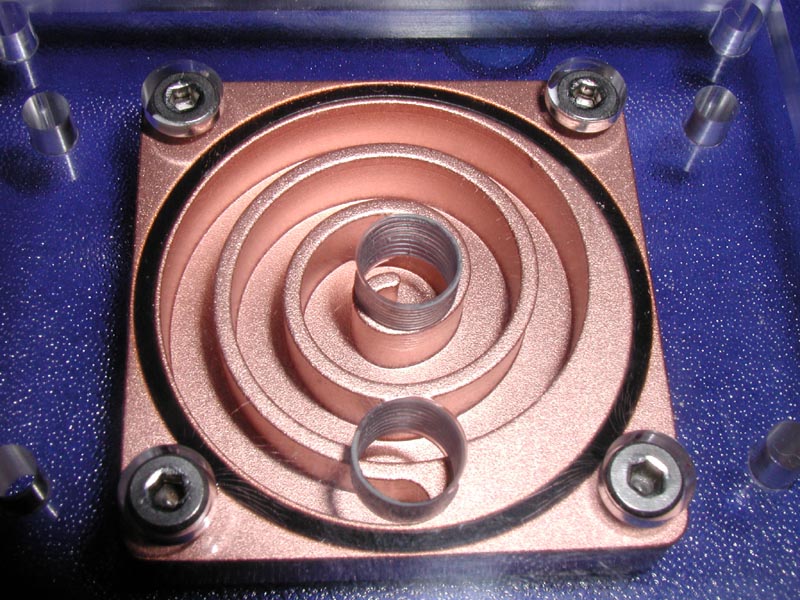

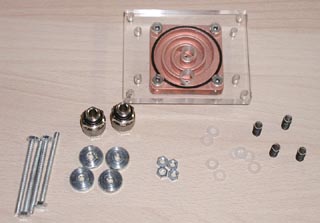

Este bloque viene "tal cual" sin caja, pero cuidadosamente envuelto en varias capas de papel de burbujas. El contenido impresiona un poco. Podéis ver: 1 Bloque, 2 Racores rápidos de 8mm, 4 Tornillos, 8 arandelas de plástico, 4 muelles, 4 tuercas metálicas y 4 topes de roca manual.	El borde negro es la junta torica que asegura la estanqueidad del bloque, los racores están sin montar, os recomiendo abrir esta foto para ver como el metacrilato tiene ya hecha la rosca sobre la que ira el racor.

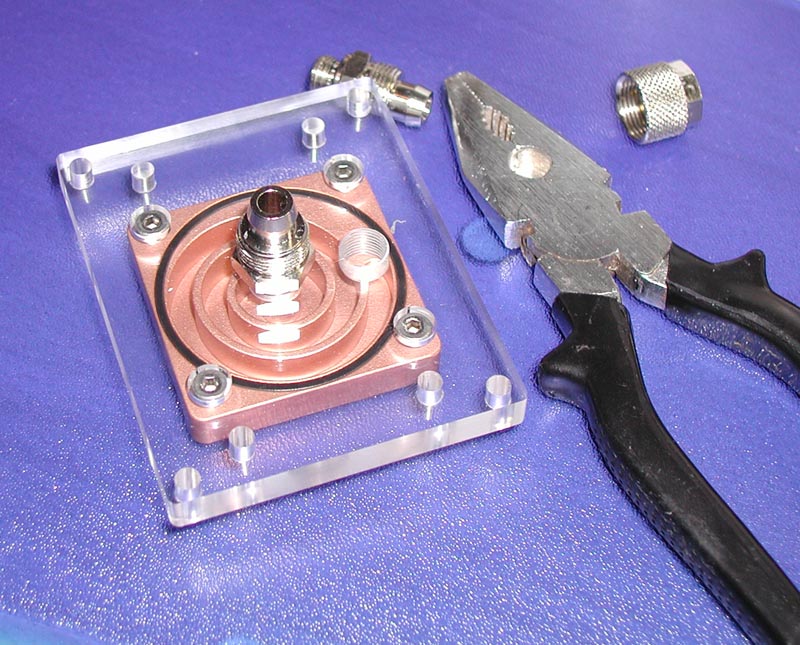

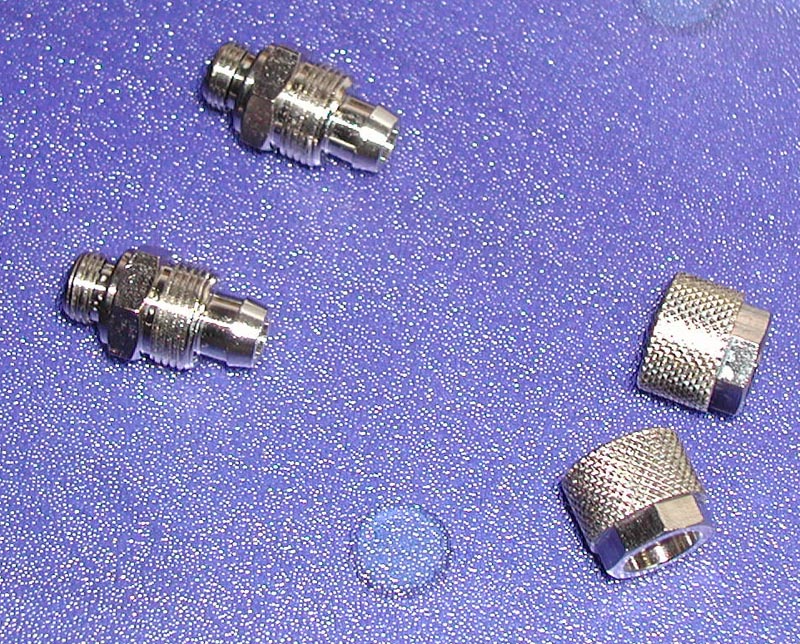

Los racores son los mismos que los que usa Innovatek, por lo que la compatibilidad esta garantizada. El tubo que mejor le va es el que tiene 7mm de interior y 10mm de exterior.	Para colocar los racores en el metacrilato los iremos enroscando con la mano hasta que estén bien prietos, una vez hecho esto le daremos un par de vueltas más con unos alicates sujetos a la tuerca hexagonal que es base del racor.

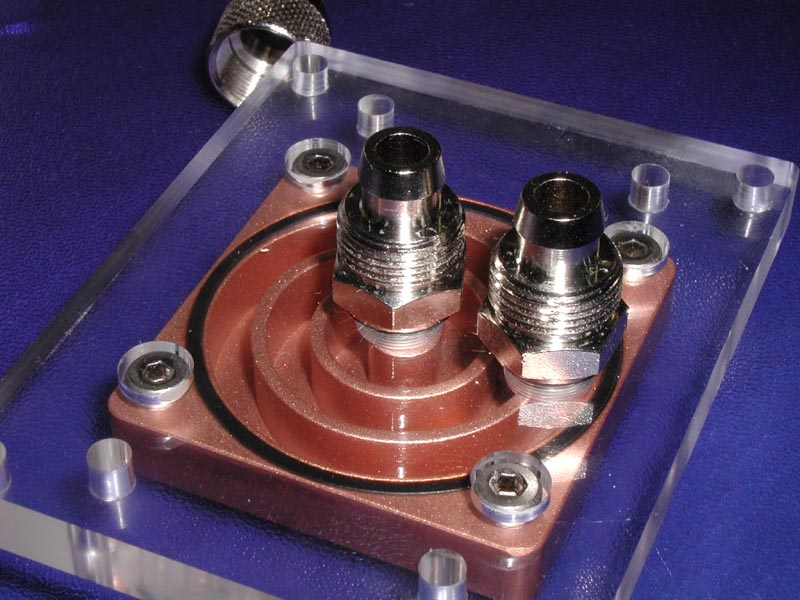

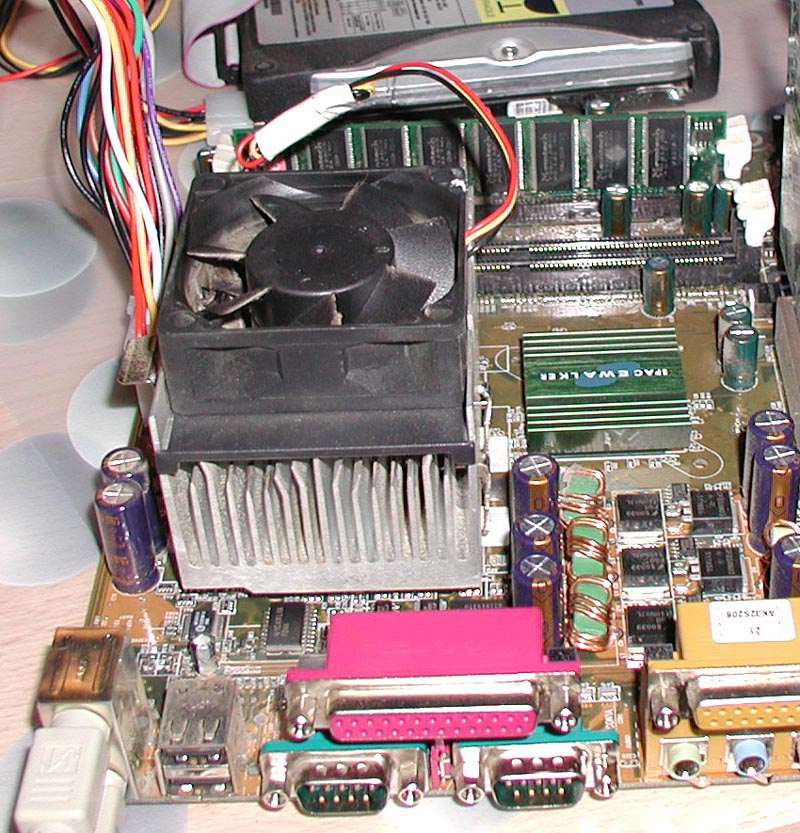

Así deben de quedar los racores.	El siguiente paso será quitar el disipador o el bloque que tuviéramos anteriormente.

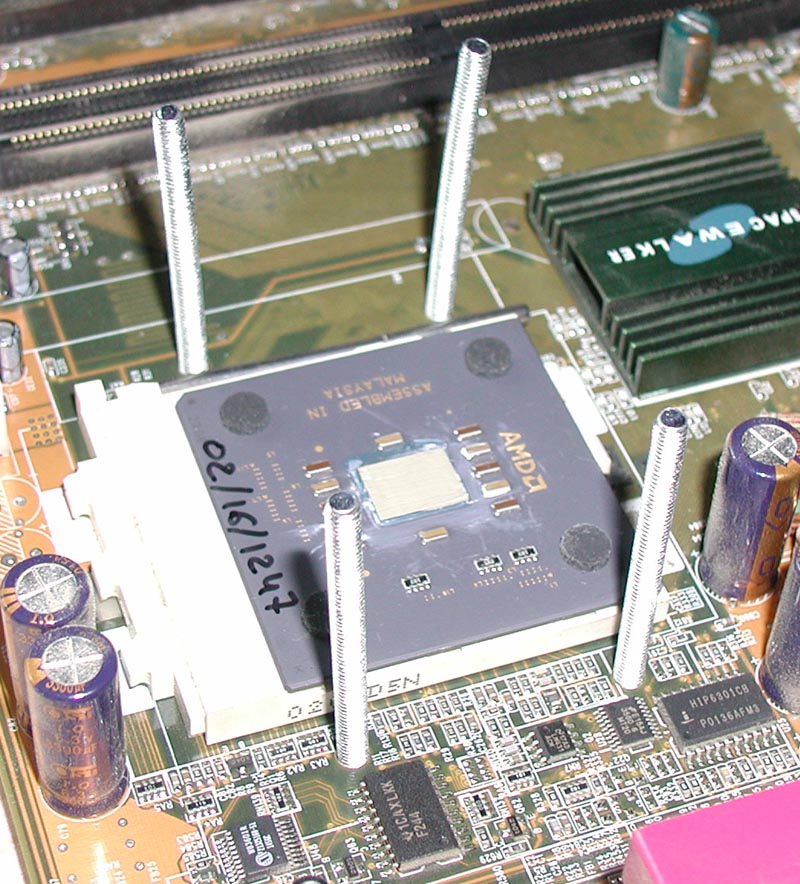

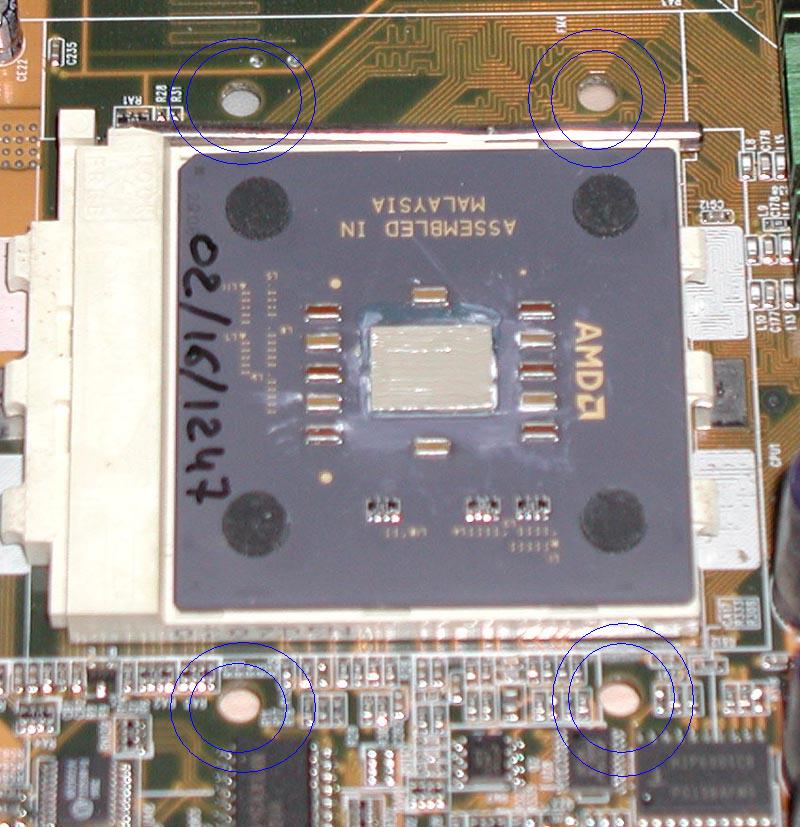

Localicemos ahora los 4 boquetes de la placa donde sujetaremos el bloque. No nos podemos olvidar de colocarle pasta térmica.	Con la placa desmontada de la caja pasaremos los 4 tornillos dejando la cabeza en la parta de atrás de la placa y colocando también una arandela de plástico entre la cabeza del tornillo y la placa (para evitar contacto eléctrico y posibles arañazos)

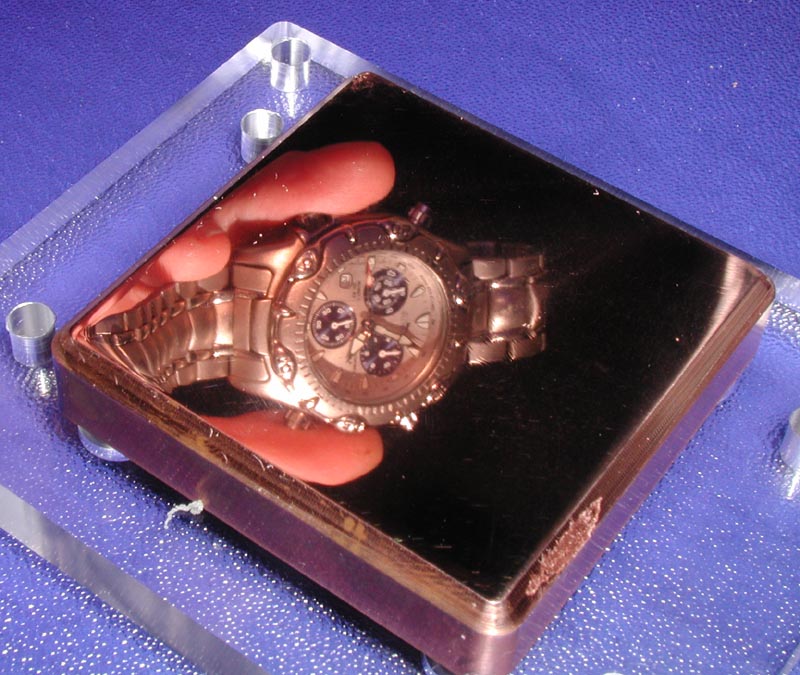

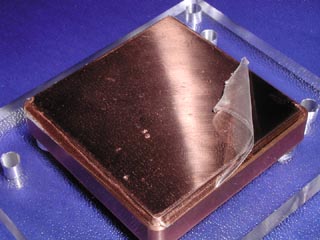

Es fundamental quitar la pegatina que protege la base del bloque, ya que impediría el buen contacto térmico	Como vemos la calidad de pulido del bloque es excepcional, no tiene ninguna imperfección en absoluto..

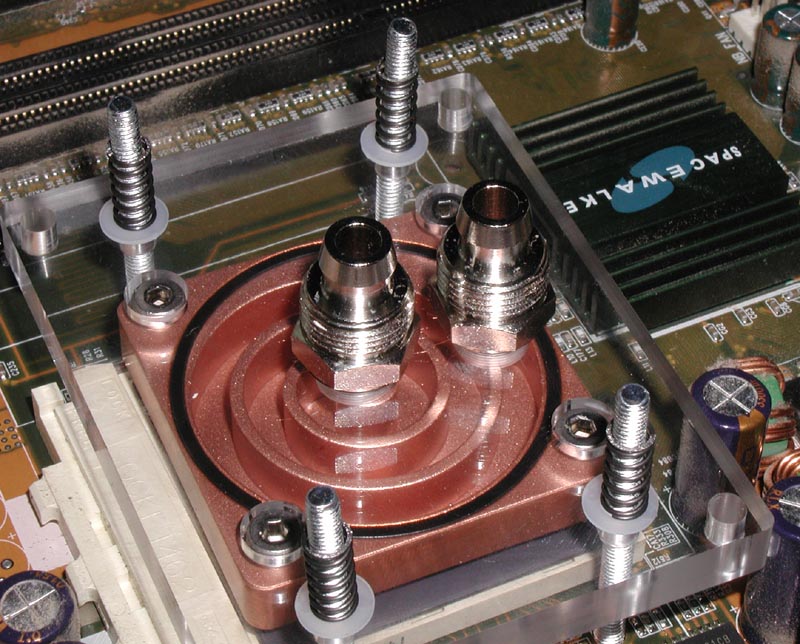

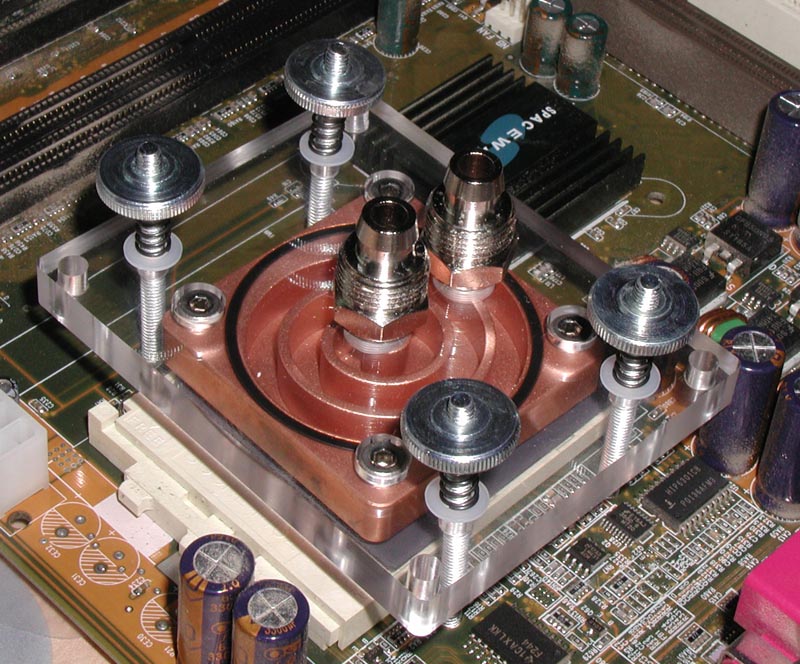

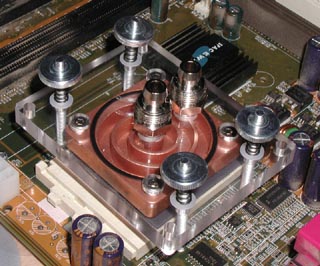

Haremos coincidir los 4 tornillos que colocamos anteriormente con los 4 orificios correspondiente del metacrilato. El bloque lo podemos colocar en 2 sentidos según nos convenga. Una vez que hemos posado el bloque sobre el procesador colocaremos por este orden una arandela de plástico y un muelle en cada tornillo.	Nos esforzaremos ahora en que el bloque quede paralelo al socket por los 4 lados, luego colocamos los 4 topes manuales que iremos girando con la mano progresivamente. La manera correcta de hacerlo es girar unas cuantas vueltas cada tope y pasar al siguiente de tal manera que el bloque haga siempre la misma presión sobre el procesador por todos lados.

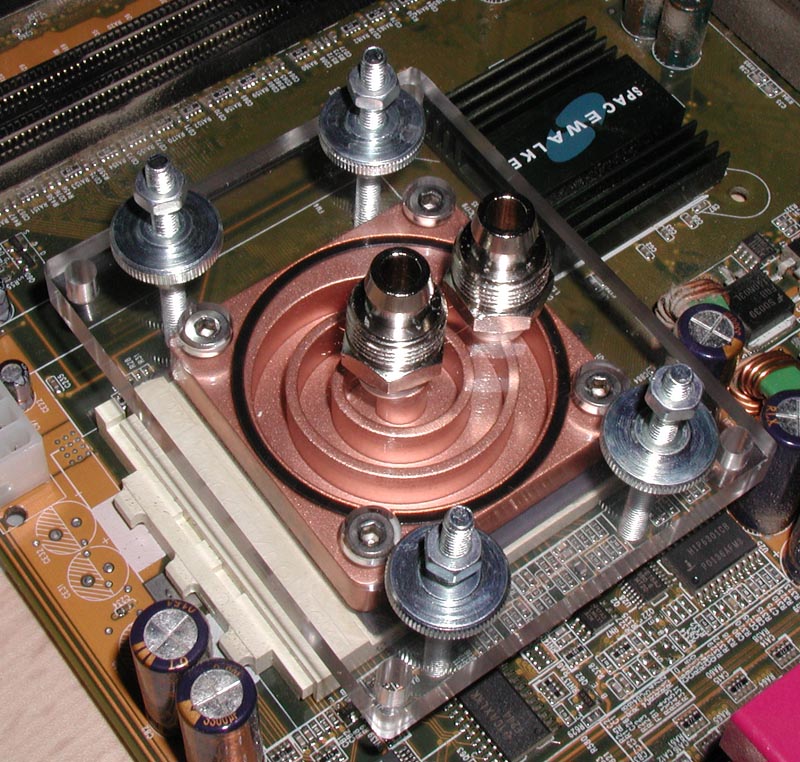

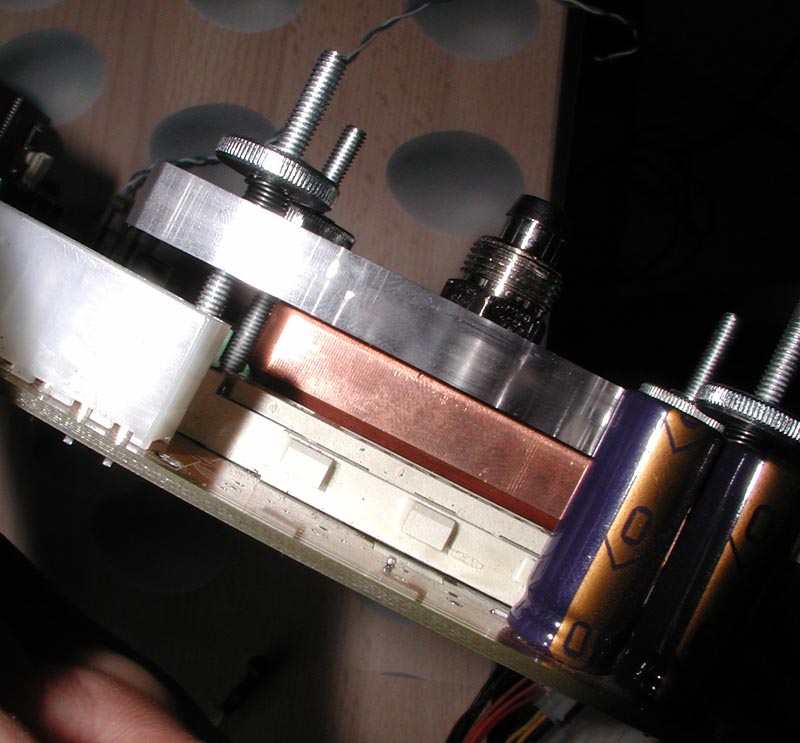

Continuamos apretando hasta que veamos que nos cuesta dar una vuelta más usando las manos (recalcar que no debemos de usar herramientas en esta parte) y comprobemos que los muelles están perfectamente comprimidos. Aunque como veis el bloque ya esta perfectamente sujeto, colocamos ahora las tuercas metálicas hasta que toquen los topes, pero si ejercer fuerza sobre él.	Una vez que hemos finalizado el proceso de sujeción, miraremos bien que el contacto entre el core y el bloque es total, así como que los tornillos de detrás de la placa están completamente pegados a la placa.

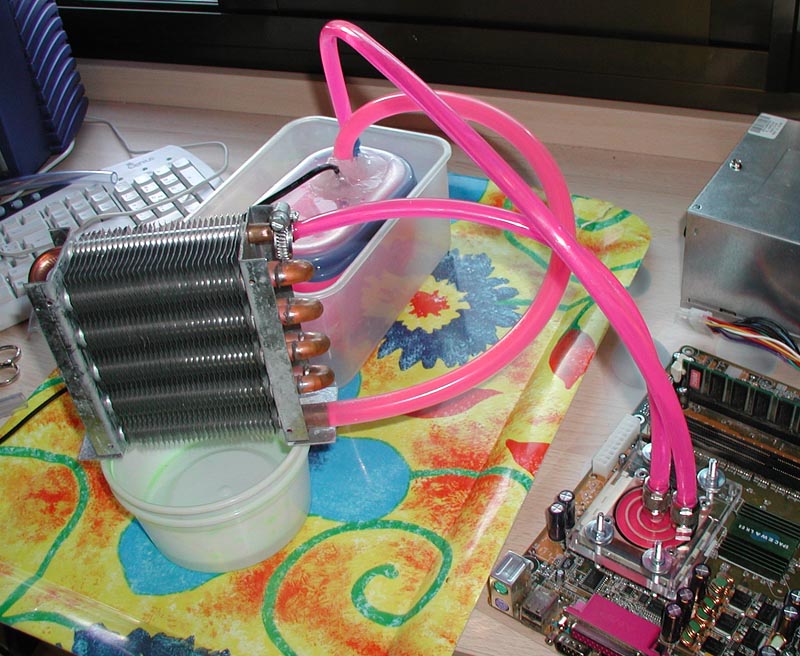

Una vez sujeto el bloque solo nos falta colocar los tubos y unirlos al resto des sistema, lo que viene explicado aquí.	Con la bomba ya funcionando este es el aspecto que presenta el sistema en conjunto. Tened en cuenta que el agua fría debe de entrar por el racor central.

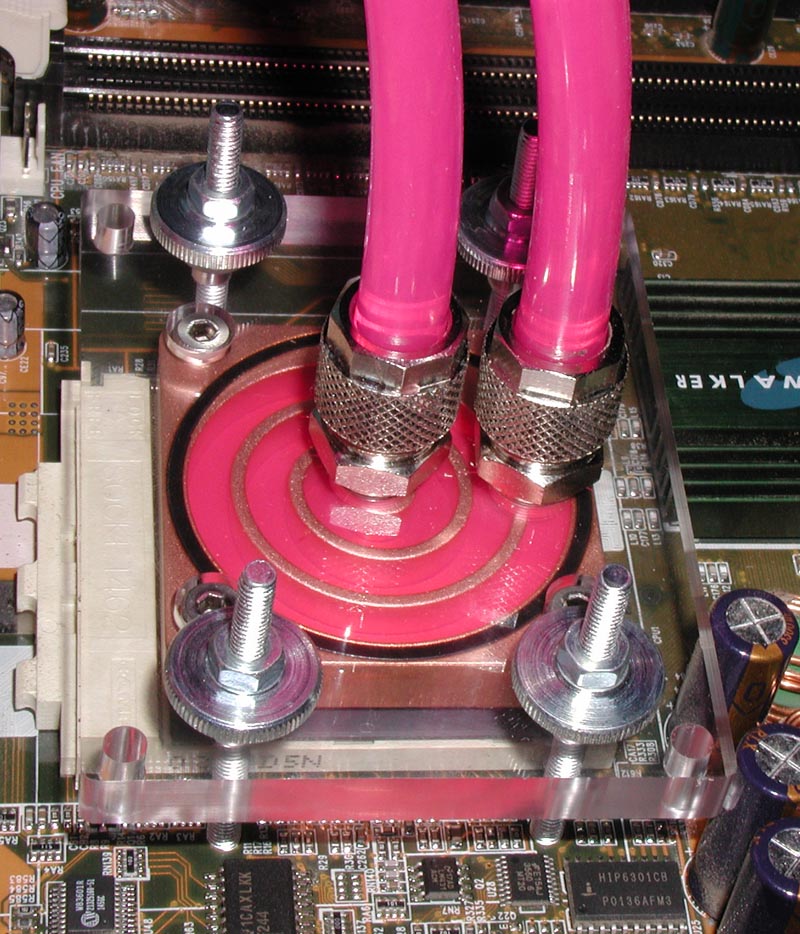

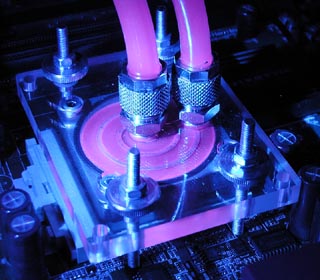

El resultado final es espectacular. La tapa de metacrilato y el el agua coloreada circulando por dentro es una delicia para cualquier entusiasta de la estética en el pc.	Así es como se ve el bloque cuando lo iluminamos con una pletina de 3 LEDs azules. Es una pena que el subrayador rosa no reaccione tan bien con la luz UV como yo esperaba...

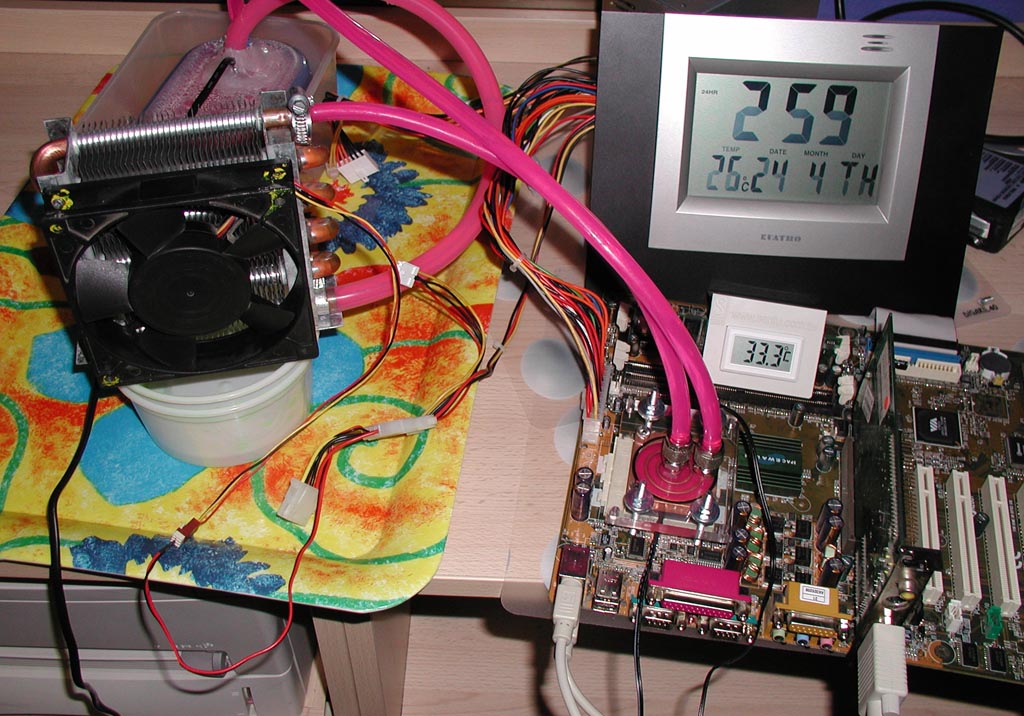

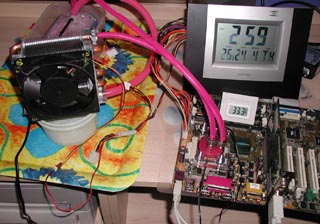

Para hacer las pruebas de temperatura hemos utilizado una sonda de temperatura Senfu y un reloj con termómetro previamente calibrado con la sonda.

Teniendo en cuenta que este bloque tiene un precio económico hemos optado por hacer las pruebas con el resto de componentes de una gama media / baja::

El bloque se ha probado en 2 sistemas distintos

Éstos han sido los resultados de las pruebas (se tomaron medidas cada 10 minutos durante una hora en cada estado)

- Pros / Contras y conclusión:

Aunque este bloque no venía avalado por ninguna marca conocida, nos ha demostrado su buen rendimiento (unos 4º más que el innovatek rev 3), incluso habiéndose montado rodeado de componentes de "gama baja". Su utilidad para el modding es su gran baza, no cabe duda que visualmente es el mas impresionante de los bloques que vemos en el mercado. Quizás hubiera sido mas cómodo usar otro sistema de sujeción pero en ese caso no nos valdría para Pentium y AMD y no dejaría tan a la vista el recorrido del agua. Si a todo esto le añadimos su precio más que razonable, tenemos ante nosotros una opción que no debemos de pasar por alto a la hora de montar nuestro sistema de refrigeración líquida.

Franzol
