Kit Aquacomputer High End 240 Set
| · Análisis: | MondoJuan | · Fotos y montaje: | |
| · Publicado por: | · Fecha: | 17/12/2003 |
Producto cedido por AquaComputer
Cada día hay mas usuarios que optan por cambiar la refrigeración de su equipo por un sistema de refrigeración liquida, muchos optan por montarlo pieza a pieza, fabricárselo ellos mismos o comprar un kit. Este ultimo caso da mas confianza a muchos usuarios, no solo por que en los kits se incluye todo lo necesario, sino por que en muchos casos reporta menos riesgos que los sistemas caseros, ya que su montaje es mas sencillo y mas seguro. Por contra en la mayoría de los casos se paga un precio más alto que en las otras opciones, pero en la mayoría el precio esta justificado por la calidad de sus componentes.
Os presentamos un kit del fabricante alemán AquaComputer, que destaca especialmente por su enorme facilidad de montaje, incluso con el manual de instrucciones en ingles, la calidad de sus componentes y lo completo de las opciones que incluye.
Especificaciones del producto:
A diferencia de lo que hacemos normalmente, y puesto que el kit se compone de diferentes elementos, lo que vamos a hacer es dar las especificaciones primero de los componentes que forman el kit, y luego las especificaciones de cada uno de los componentes por separado, y daremos una visión de cada uno de los componentes por separado
| Bloque: | Cuplex Evo 1.1. |
| Radiador: | Airplex Evo 240. |
| Bomba: | Eheim 1046, 12v. |
| Deposito: | Aquatube. |
| Ventiladores: | 2 x Papst 4412 F2GL. |
| Tubo: | 3m, tipo estándar, 8mm exterior, 6mm interior. |
| Extras: | Frontal para activación de todo el conjunto e indicación de fallo de bomba. Rejilla para los ventiladores. Liquido anti-corrosivo. |
Presentación y vista en detalle:
| |

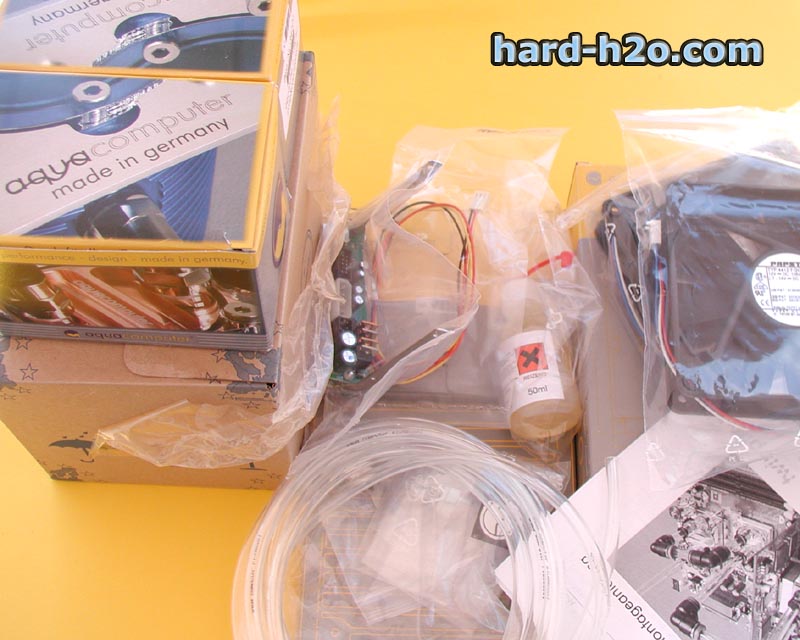

| El kit venia dentro de una caja donde podemos encontrar todos los componentes que lo forman perfectamente embalados. |
Ahora pasaremos a echar un vistazo en detalle a cada componente que forma el kit y pondremos sus características:
Cuplex Evo 1.1:
| Material: | Cobre 99% con cubierta de plexiglás. |
| Racores: | Tipo plug&cool para tubo de 8/6mm. |

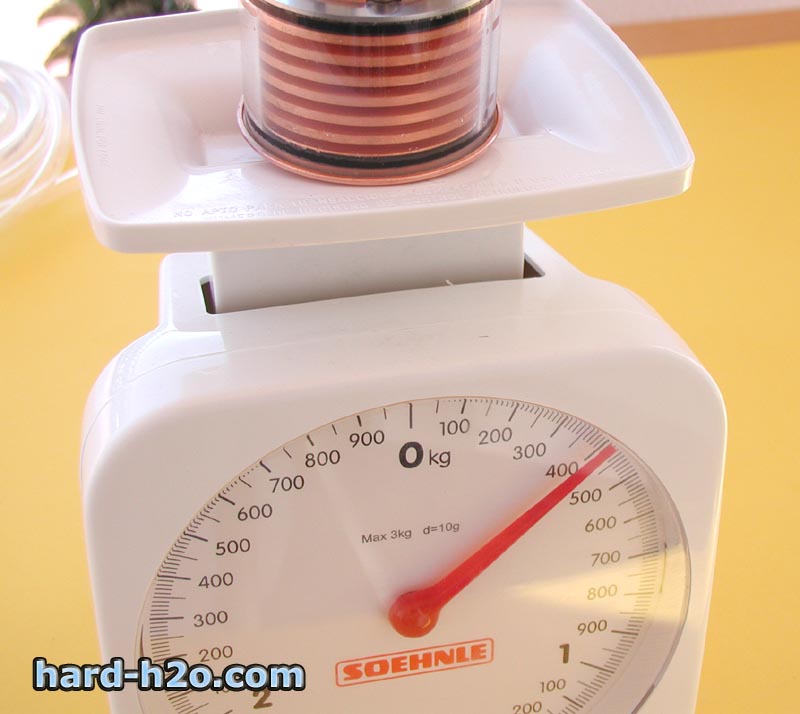

| Peso: | 420Gr, sin racores. |
| Altura: | 37mm, sin racores. |
| Diámetro: | 53mm. |
| |

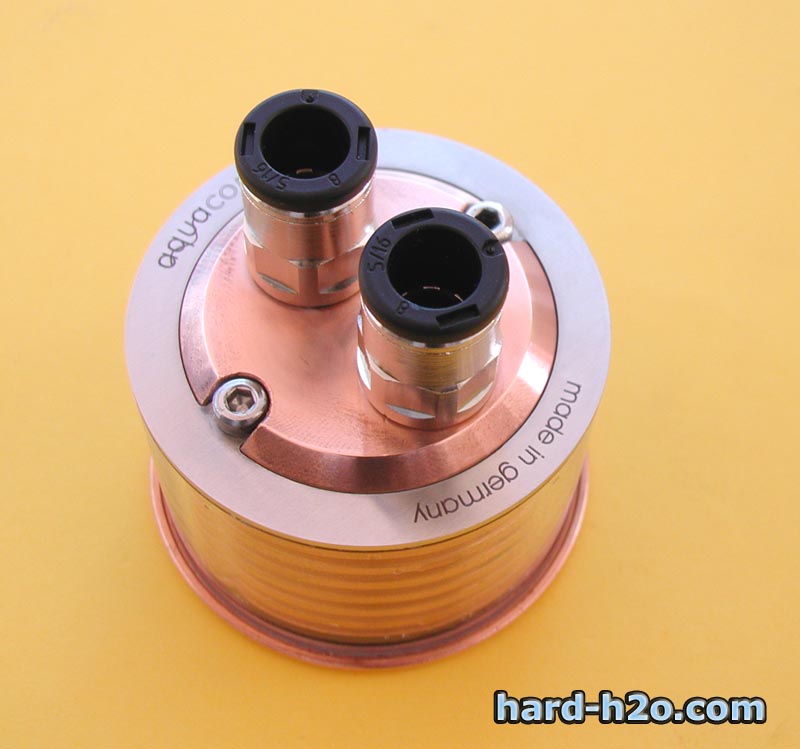

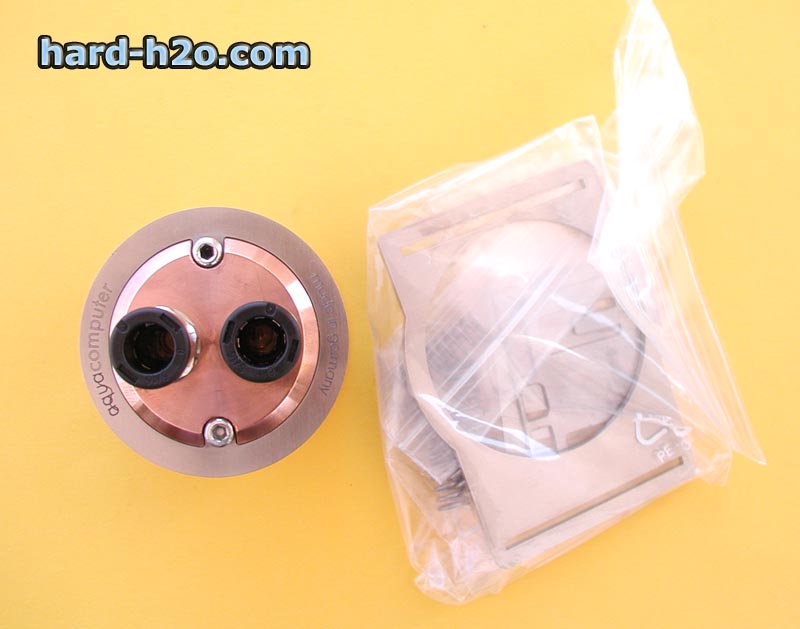

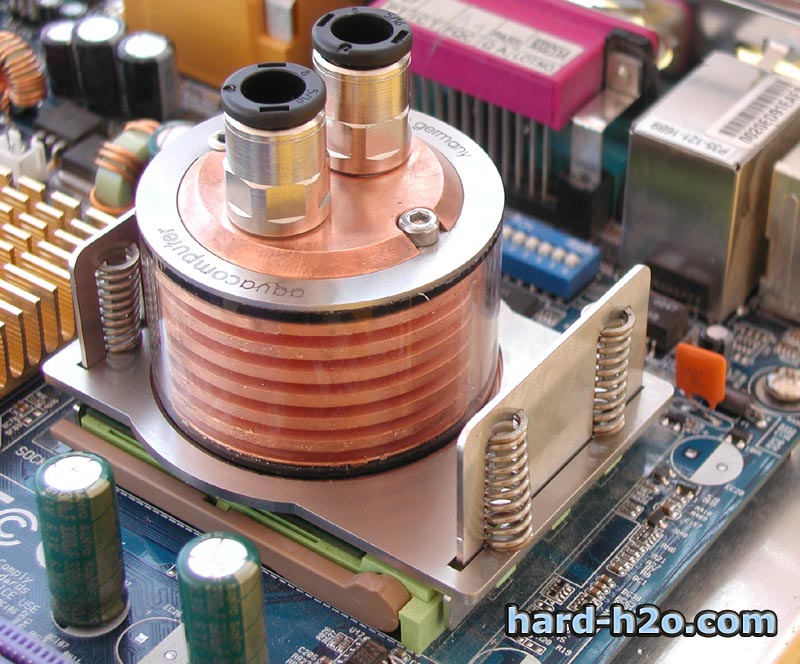

| El bloque viene desmontado, por una parte la parte el bloque en sí y por otra los anclajes para el socket. |
 |  |

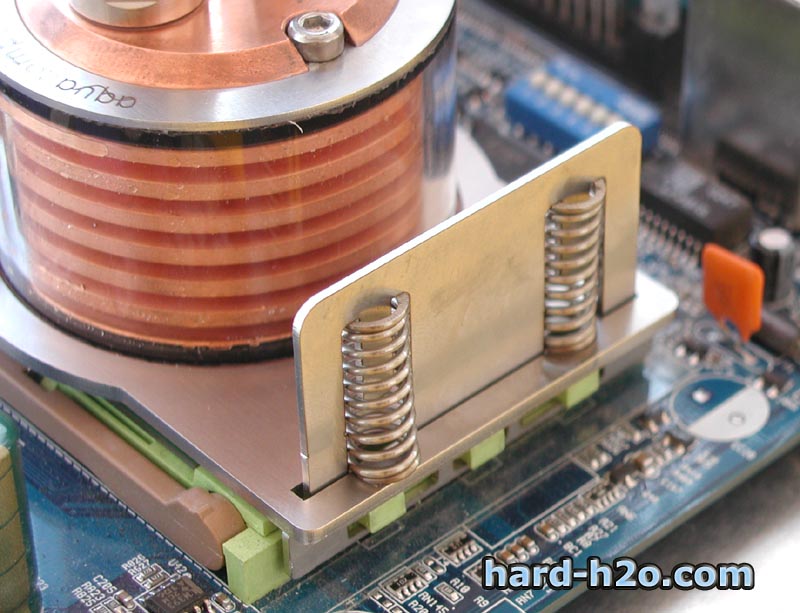

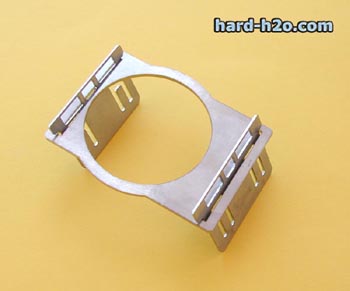

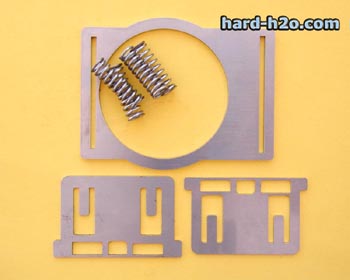

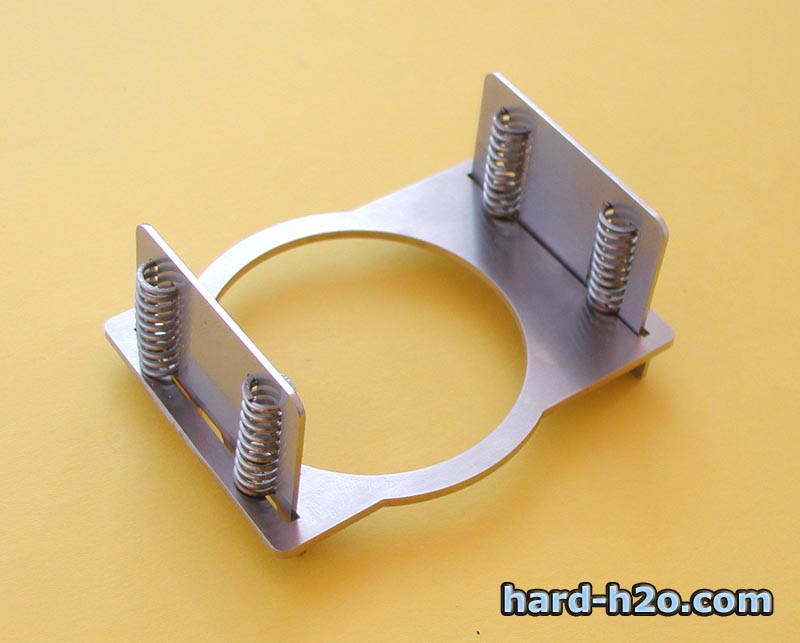

| El anclaje del socket, esta compuesto por una base que sujeta el bloque, 4 muelles que lo mantienen tenso y dos pestañas que lo sujetan al socket. | El bloque esta realizado en cobre, con su superficie recubierta por una capa de plexiglás transparente que nos permite ver su recorrido interno. |
 |  |

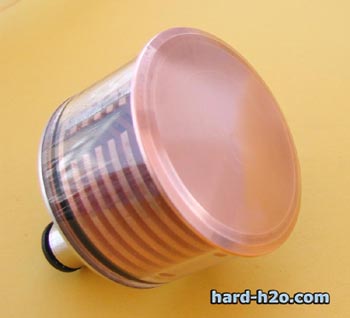

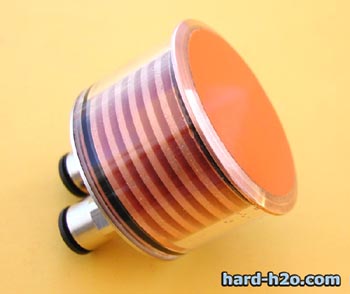

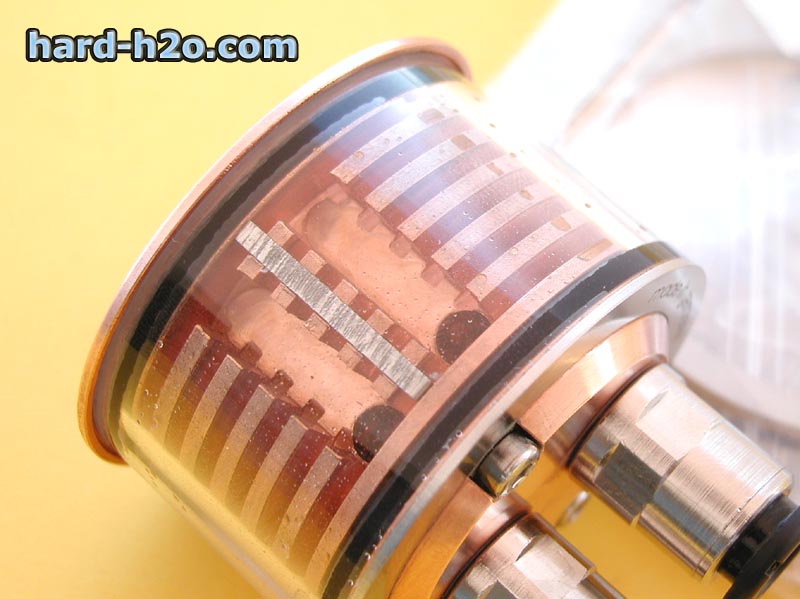

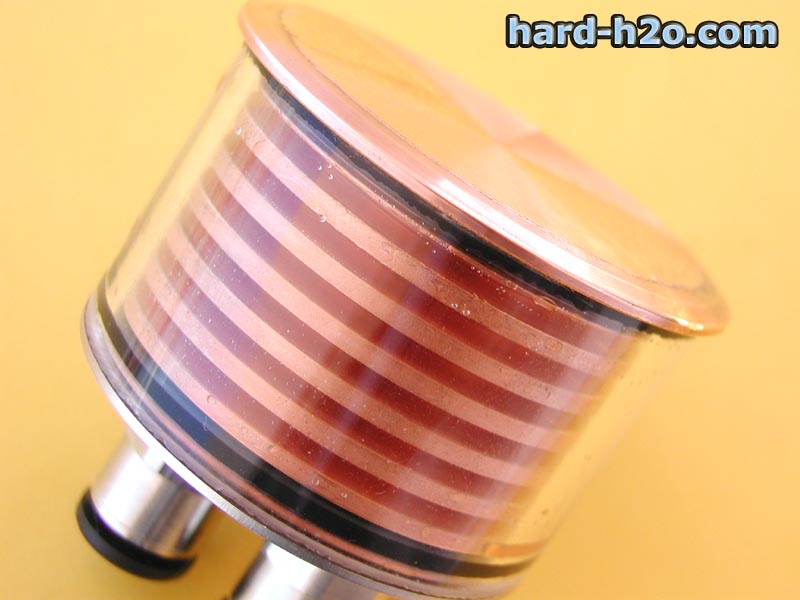

| El recorrido del bloque esta formado por carriles concéntricos que recorren toda su superficie interna, al ser redondo el bloque, este diseño permite que en su interior se mueva mucha agua. | En su parte superior se encuentran dos tornillos en formato aleen, para poder desmontar todo el bloque, en caso de querer limpiarlo a fondo, muy útil si por alguna razón se ensucia el plexiglás. |
 |  |

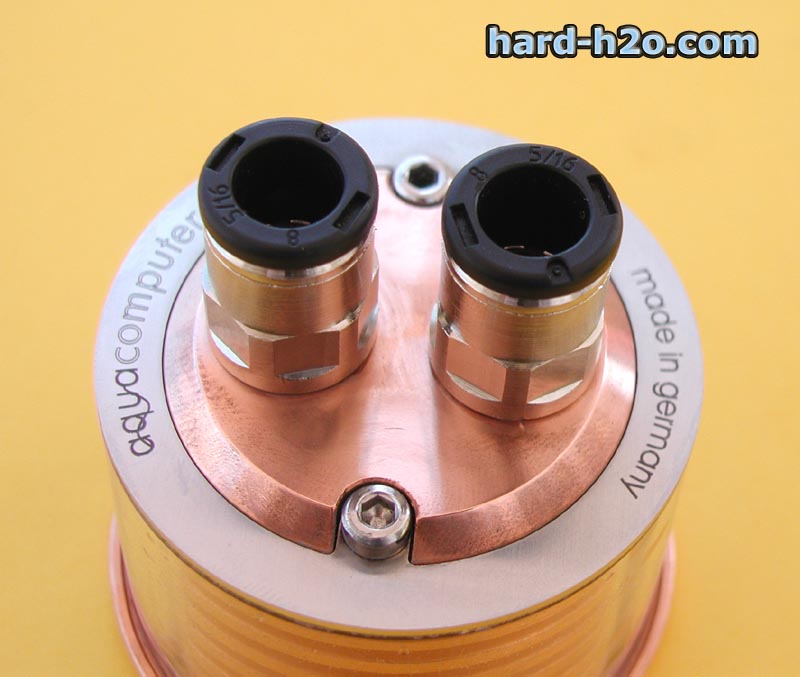

| En el centro del bloque se encuentran los dos orificios de entrada y salida del agua, vemos, que una gruesa pared de aluminio separa en dos compartimentos el bloque para que el agua recorra todo el bloque. | En la parte superior podemos ver que se encuentra la marca del fabricante, así como el lugar en el que ha sido fabricado. |
 |  |

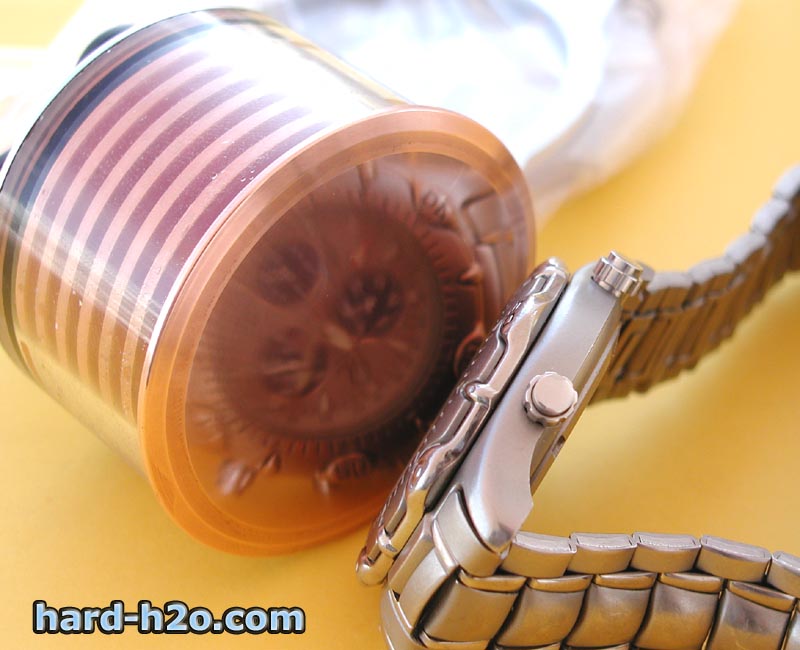

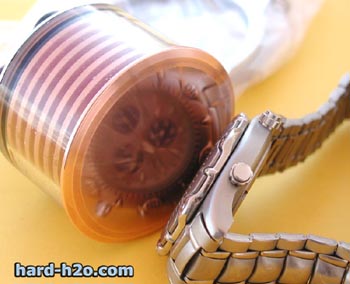

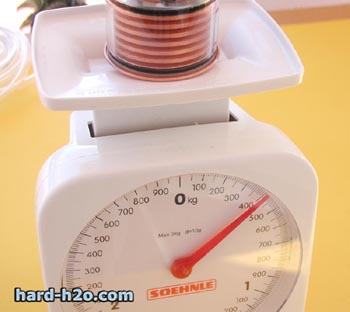

| El pulido de la base de cobre es realmente bueno. | Para comprobar el efecto espejo usamos un reloj, vemos que el resultado es casi perfecto. |
 |  |

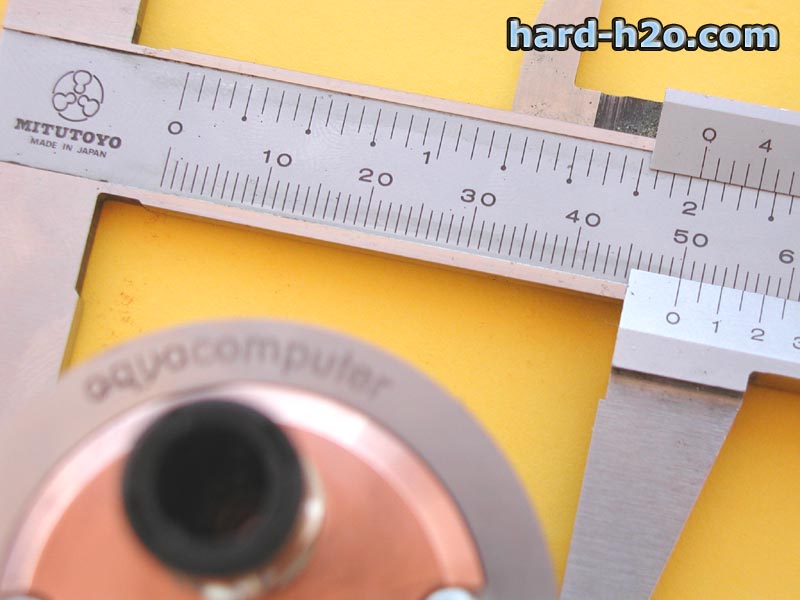

| El bloque tiene un diámetro de 5cm, mas que suficiente para cubrir cualquier microprocesador. | El bloque es bastante pesado, pesa mas de 420gr, y esto es sin los anclajes, aunque una vez colocado no da sensación de inseguridad. |
El bloque que incluye el kit, es de una calidad realmente elevada, destaca el hecho de ser redondo a diferencia de los bloques a los que normalmente estamos acostumbrados, que son de forma rectangular o cuadrada. Es importante destacar que se encuentra recubierto de una capa de plexiglás transparente, lo cual unido a un neón UV y liquido UV en el agua, le dará a nuestra mod un aspecto realmente impresionante.
Airplex Evo 240:
| Material: | Aluminio Anodizado, carenado en hierro galvanizado |
| Largo: | 281mm. |
| Ancho: | 181mm. |
| Alto: | 51mm. |
| Racores: | Cualquiera de rosca 1/4. Incluidos tipo plug&cool para tubo 8/6mm |
| Otros: | Pintado en negro, tornillos de tipo M3. |
 |  |

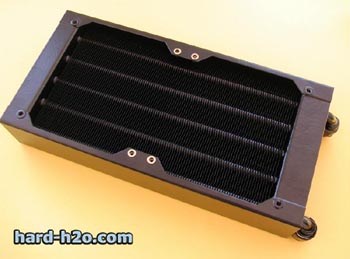

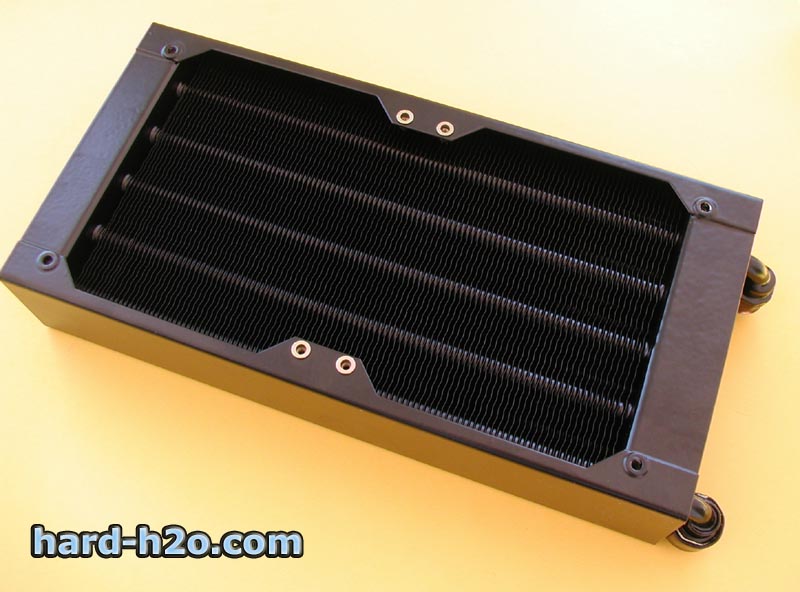

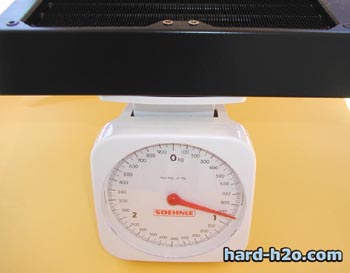

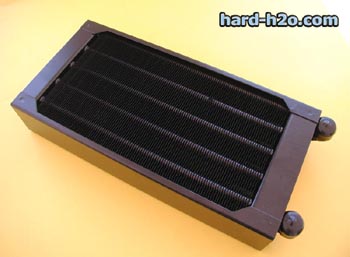

| El radiador que se incluye en el kit, viene pintado en negro, es doble, para ventiladores de 12cm. | En la parte delantera no tiene ningún orificio para ventiladores, con lo que deben ponerse obligatoriamente en la parte posterior. |
 |  |

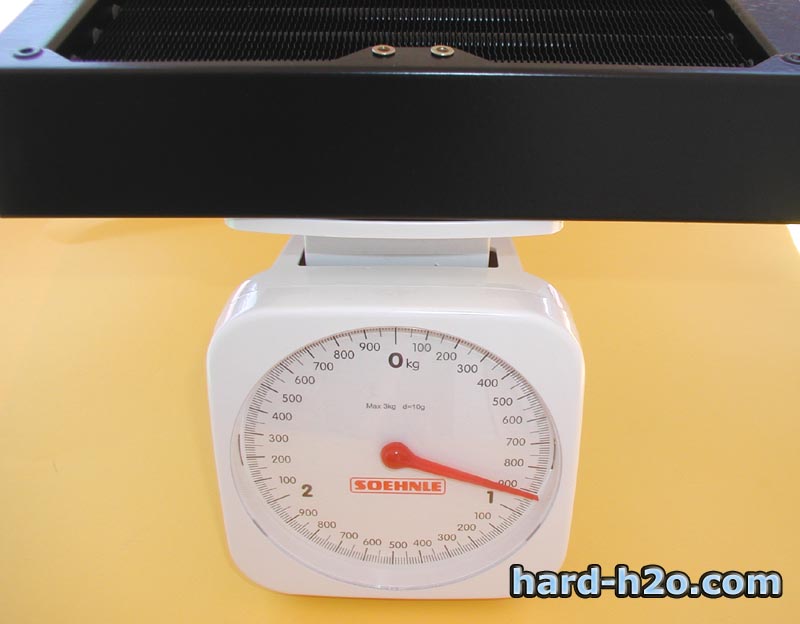

| Vemos que el galvanizado del carenado y posterior pintado le da un tono mate al radiador. | El radiador incluye una tuercas embebidas en el carenado, para no necesitar tuercas aparte, son de tipo M3. |
 |  |

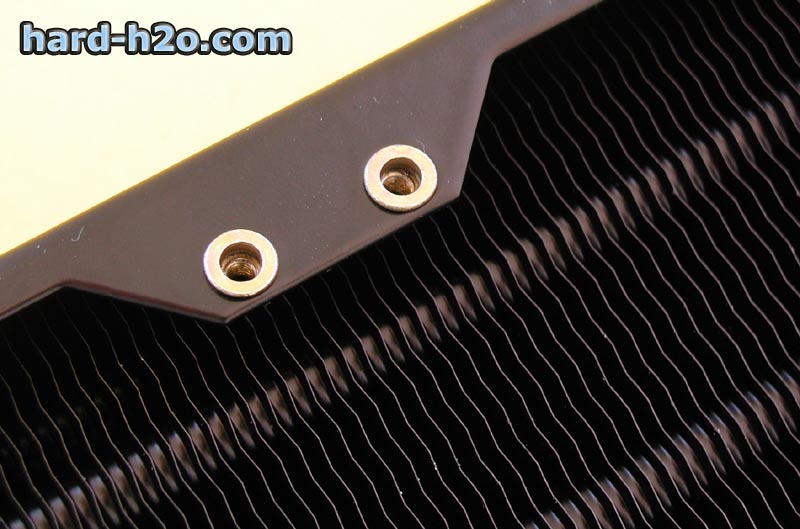

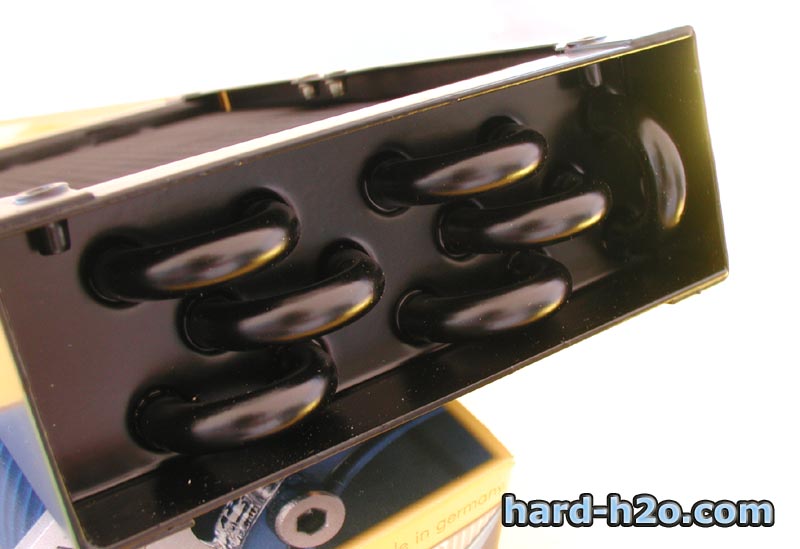

| El radiador es de tres pasadas, los tubos están construidos en aluminio anonizado, con lo cual su rendimiento debe ser muy bueno. | En la parte superior, se encuentran las salidas del tubo, para racores de rosca 1/4, vienen tapadas para que no entre nada ni se estropee la rosca. |
 |  |

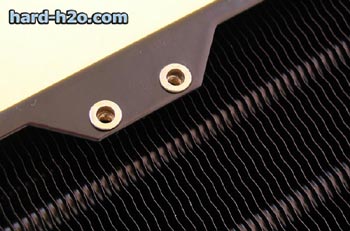

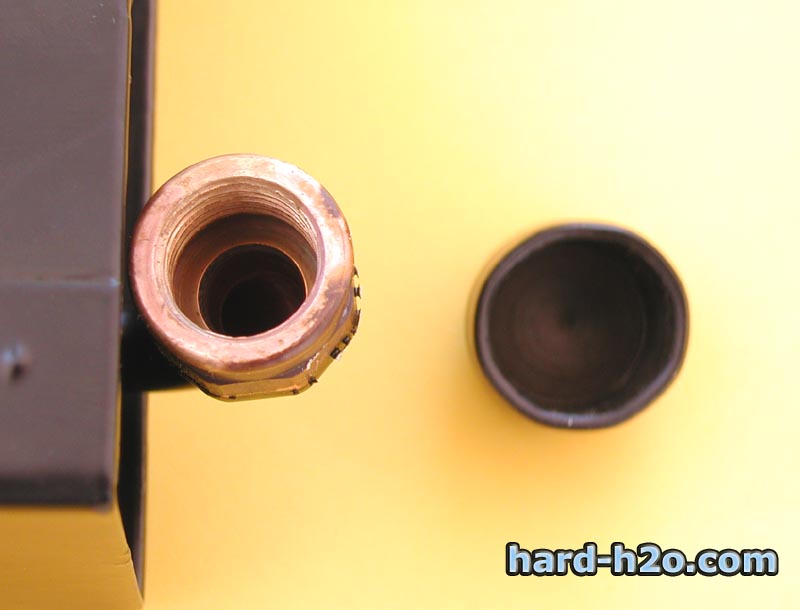

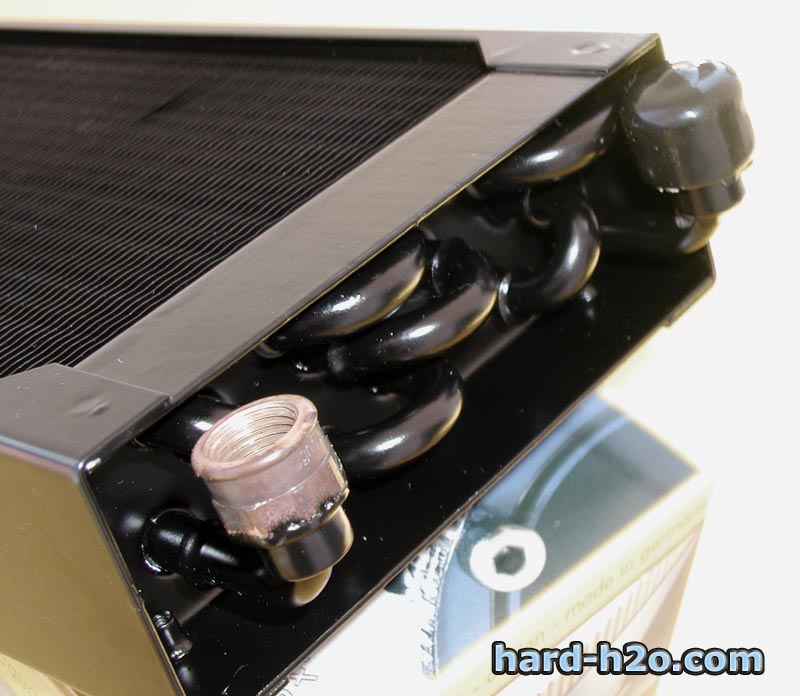

| Aquí podemos ver la entrada del tubo, y el tapón con el que viene, es muy de agradecer esto, ya que se evita que entre cualquier cosa. | El radiador sin los racores pesa un poco mas de 900Gr, en cuanto le incluyamos los ventiladores, racores y rejilla, superara con creces el kilogramo. |
Es un gran acierto por parte del fabricante incluir con el kit un radiador doble de triple pasada ya que su rendimiento es muy superior al de los radiadores normales de doble pasada. Cuenta con el impedimento del tamaño, ya que es mucho mas aparatoso que la mayoría, pero con un poco de ingenio es posible introducirlo en la torre, como por ejemplo en el techo de la torre. A destacar el hecho de que los racores no vengan soldados en el radiador, puesto que si cambiamos de racores en el sistema por alguna razón, podemos cambiarlos con facilidad.
Eheim 1046:
| Medidas: | 112x72x52mm |
| Alimentación: | 12V |
| Consumo: | 45W |
| Peso: | 425gr |
| Caudal: | 300L/h |
 |  |

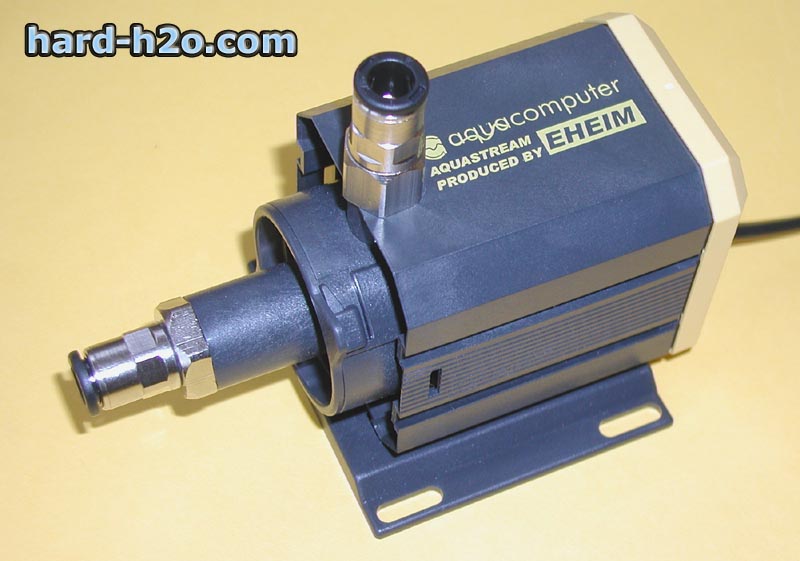

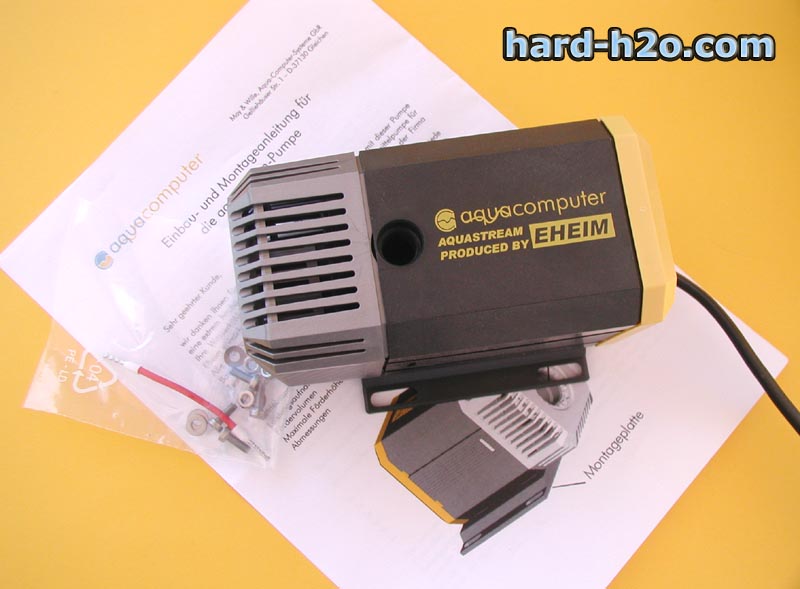

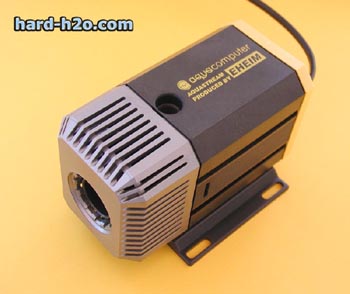

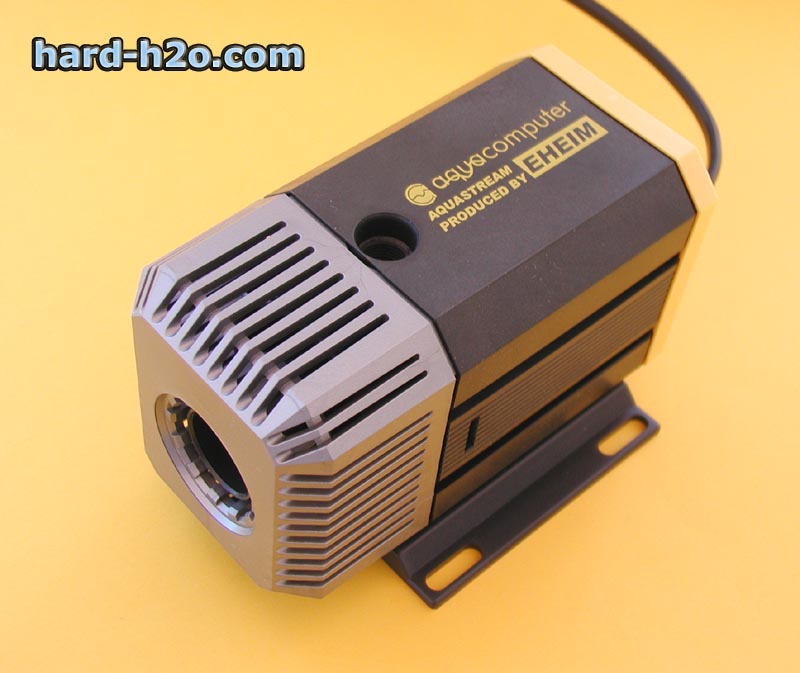

| La bomba viene con tornillos para fijarla y un pequeño manual de instrucciones. Vemos que viene sin ningún racor puesto. | Podemos ver la serigrafía de eheim y de aqua, con lo que podemos comprobar que ha sido fabricada exclusivamente para AquaComputer |
 |  |

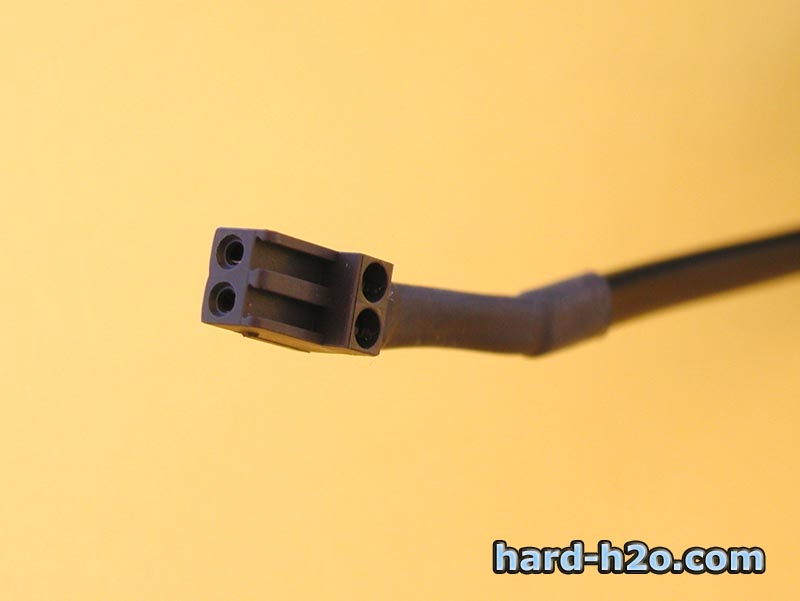

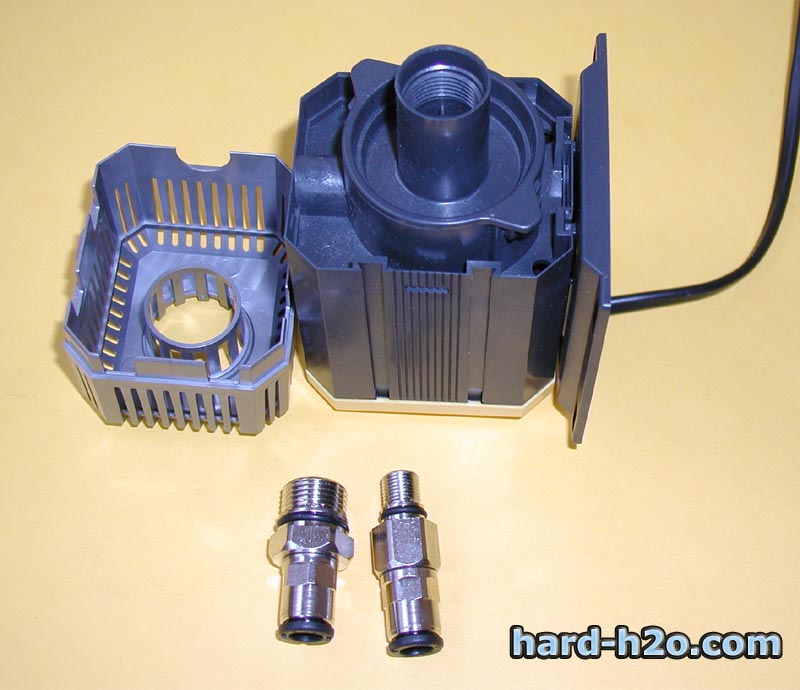

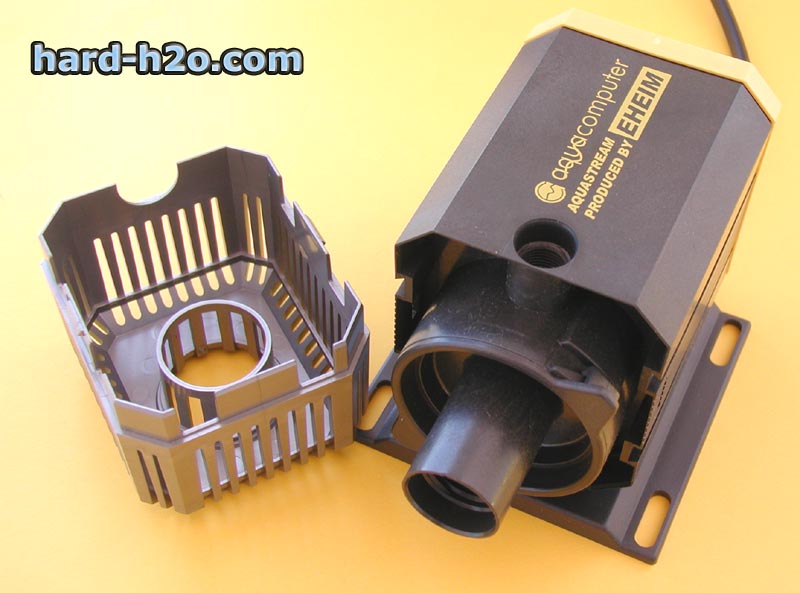

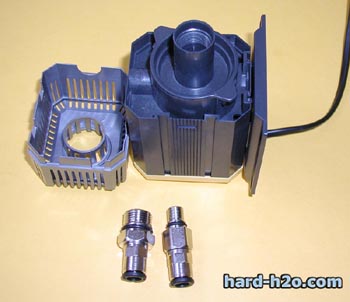

| Para poder ponerle los racores debemos de quitar la rejilla que viene en la parte frontal. | El conector de alimentación es especial, debido a que se conecta a un frontal que viene con el kit. |
La bomba que incluye el kit es una bomba del aclamado fabricante Eheim, uno de los modelos con menos caudal, por lo que también más económico, pero por contra cuenta con la ventaja de trabajar a 12v, con lo que necesita de una alimentación externa al PC, simplemente con conectar a unos de los conectores molex tendremos suficiente. El modelo incluido esta especialmente construido para este kit, con lo que no cuenta con el conector normal, cuenta con uno especial para un frontal que nos indica el estado de la bomba, más adelante lo veremos con mas detalle.
Hay que decir que esta bomba destaca especialmente por su baja sonoridad y por el hecho ya comentado, de funcionar a 12v.Viene sin racores, aunque éstos se incluyen dentro del kit, siempre podremos cambiárselos, si lo deseamos, por cualquiera de los racores que valgan para cualquiera de las bombas de esta marca.
Aquatube:
| Material: | Aluminio |
| Diámetro: | 79mm |
| Altura: | 70mm |
| Peso: | 500gr |
| Capacidad: | 160cm3 |
| Tapa: | Plexiglás, con junta torica |
| Otros: | Placa metálica para fijar a la base o al techo de la torre. |
 |  |

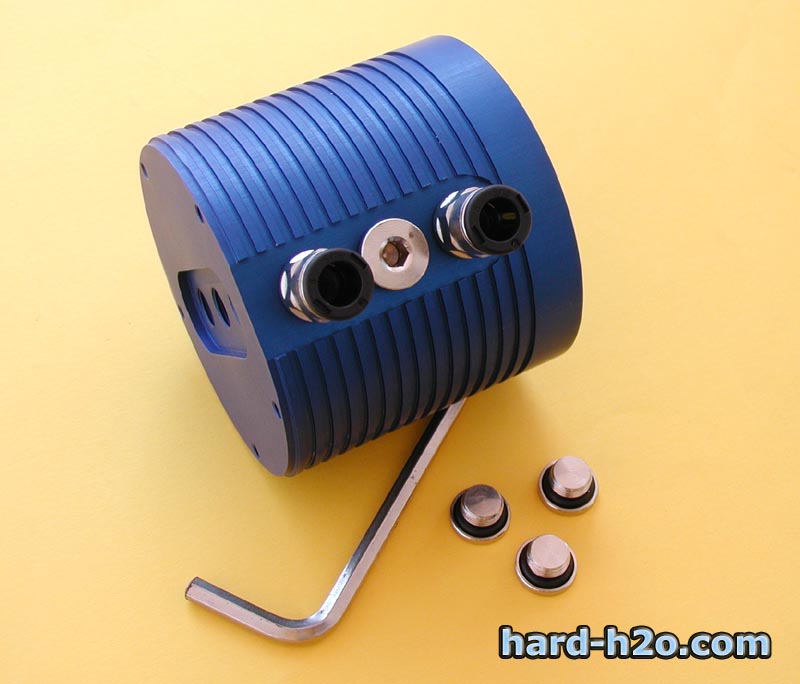

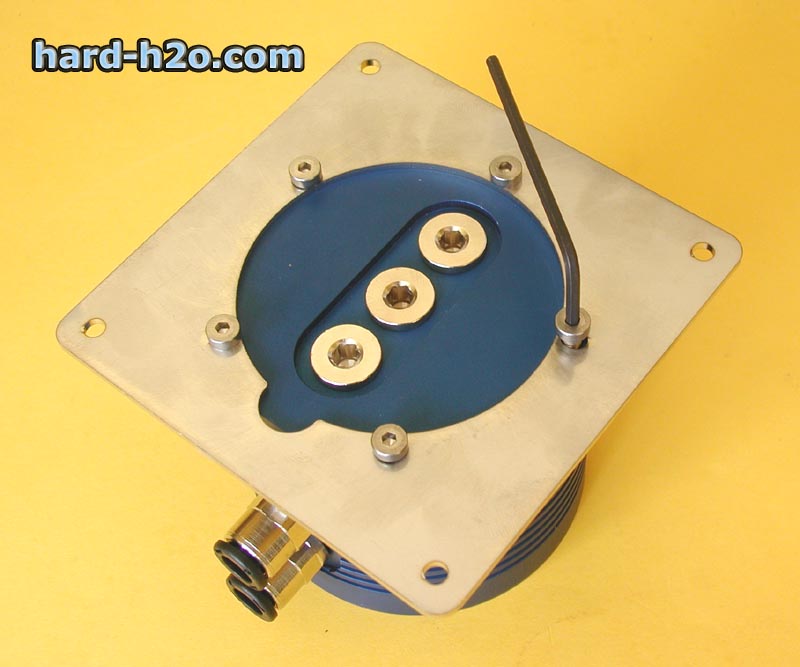

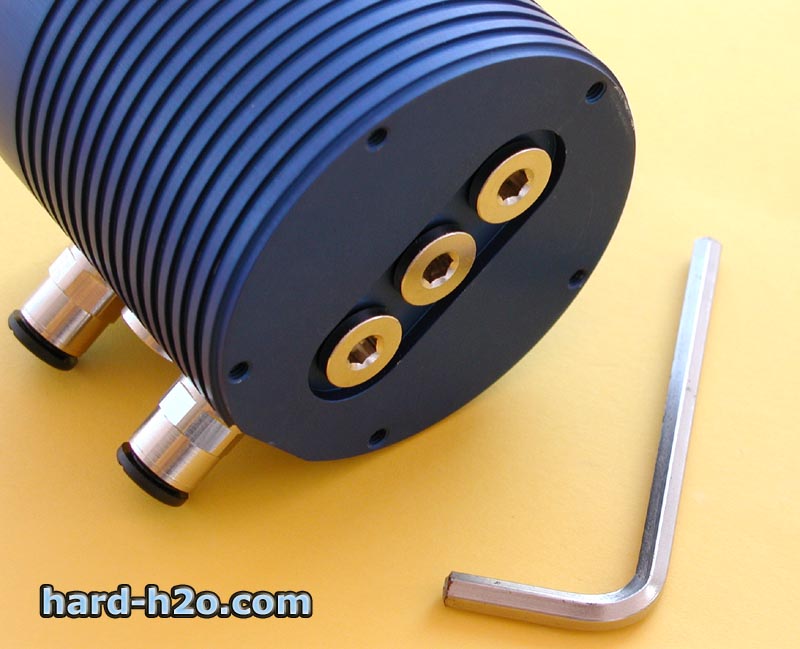

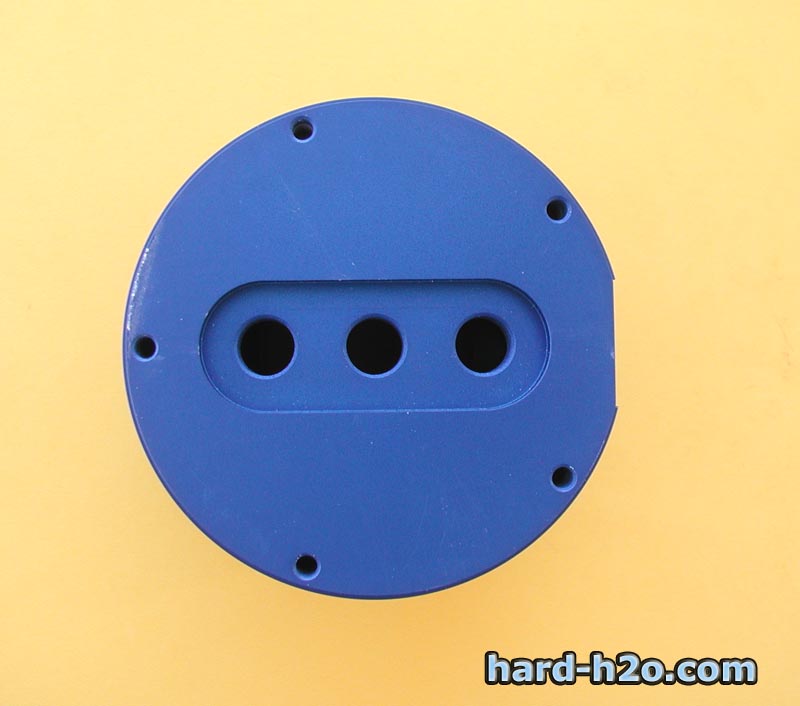

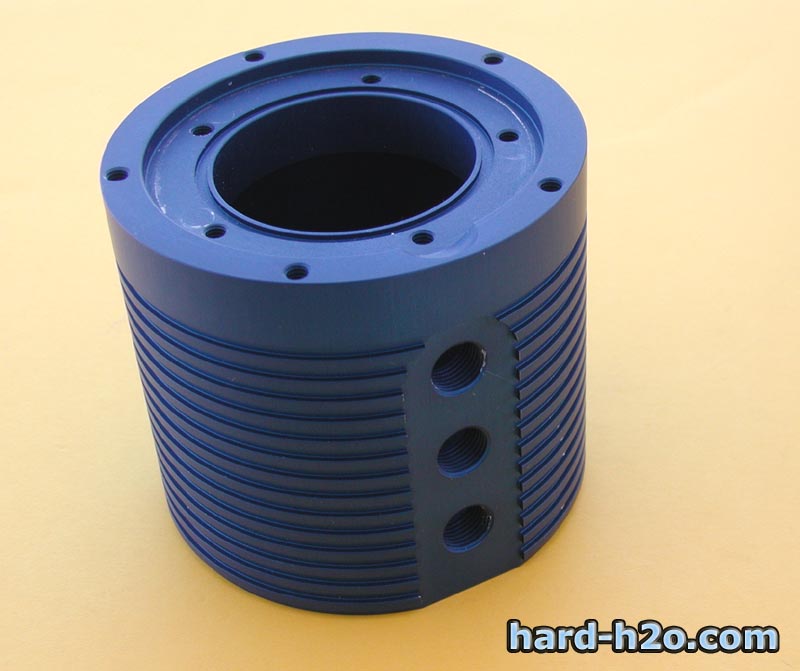

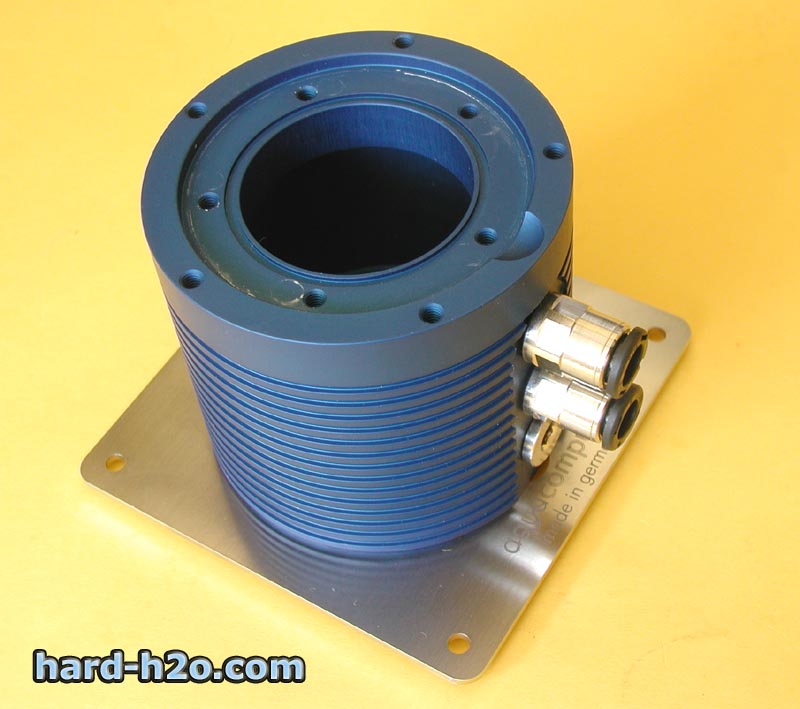

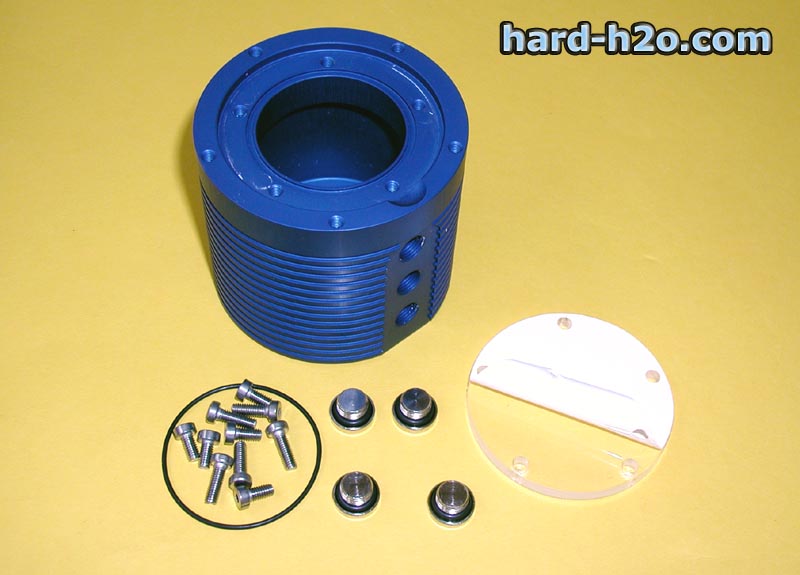

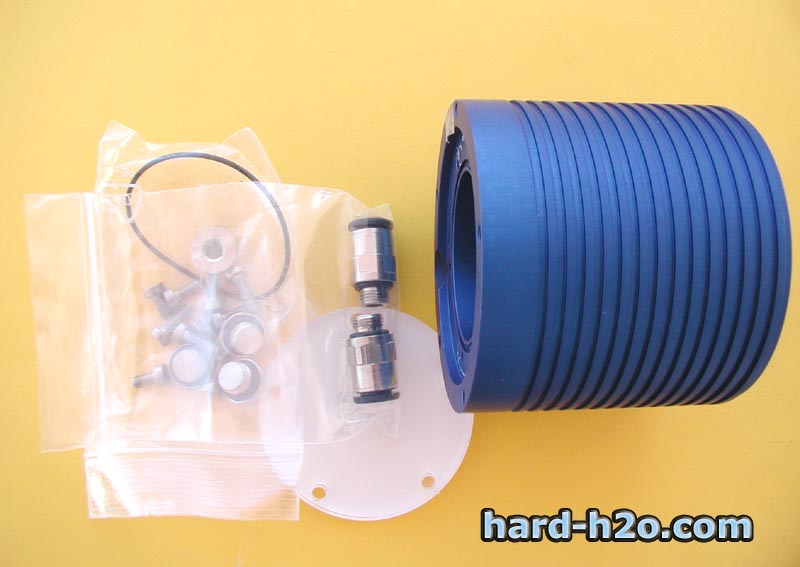

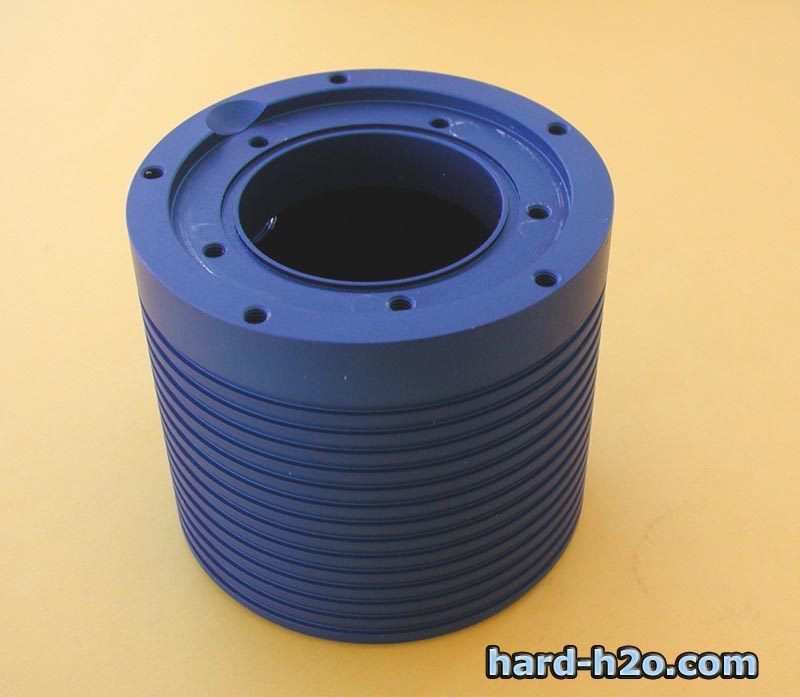

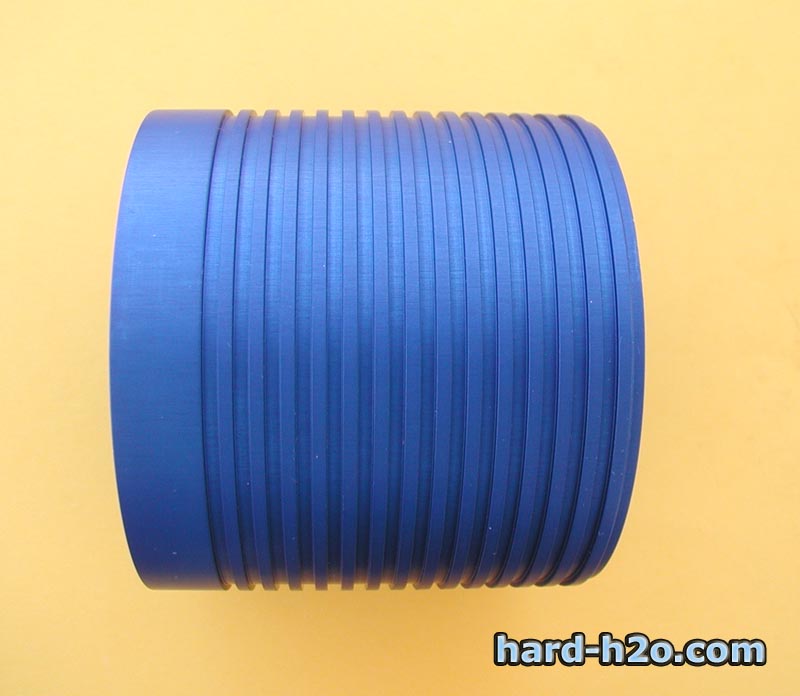

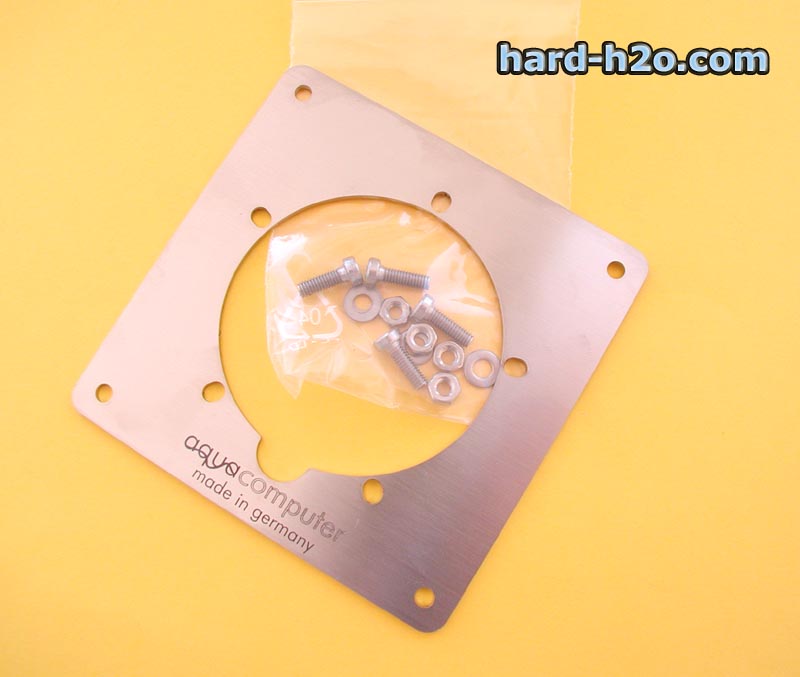

| Podemos ver los componentes del deposito: Cuerpo de aluminio, racores, tornillos, tapa de plexiglás, junta tórica y tapas de rosca para todos los huecos. | El cuerpo del deposito esta construido en aluminio, en este caso esta pintado en azul, pero existen modelos en otros colores. |
 |  |
| En la parte superior se encuentra los agujeros para fijarlo a la base, y los agujeros para los tornillos de la tapa, y el hueco para la junta tórica. | Todo el contorno del deposito se encuentra cubierto por surcos, éstos ayudan a disipar una parte del calor acumulado por el agua y además estéticamente hacen un buen efecto. |
 |  |
| En la parte inferior del deposito existen agujeros por si queremos colocar los racores en esta posición. | Esta es la base con la que fijarla al techo o a la base de la torre, vienen algunos tornillos para ese efecto. |
El deposito incluido en el kit es un deposito famoso en el mundo de la refrigeración liquida por ser estéticamente precioso y además por permitir múltiples configuraciones y por poseer un gran conjunto de complementos que se pueden comprar por separado.
El nivel de acabado del deposito es excepcional, además permite varias posiciones de los racores para poder adaptarlo al lugar que mas nos interese, en el techo en la base, etc.. Comentar que existen un conjunto de complementos que se pueden adquirir por separado para mejorar el efecto del deposito, existe un led para iluminar el interior, una base para colocarlo en el frontal, etc.. Con lo que las posibilidades se pueden ampliar a posteriori.
Papst 4412 F2GL:
| Dimensiones: | 120x120x25mm. |
| Voltaje: | 12v. |
| Potencia: | 1.25w. |
| Velocidad: | 1600rpm. |
| Caudal: | 55.6 CFM. |
| Sonoridad: | 26 db. |
| Conexión: | Molex 3 pines. |
 |  |

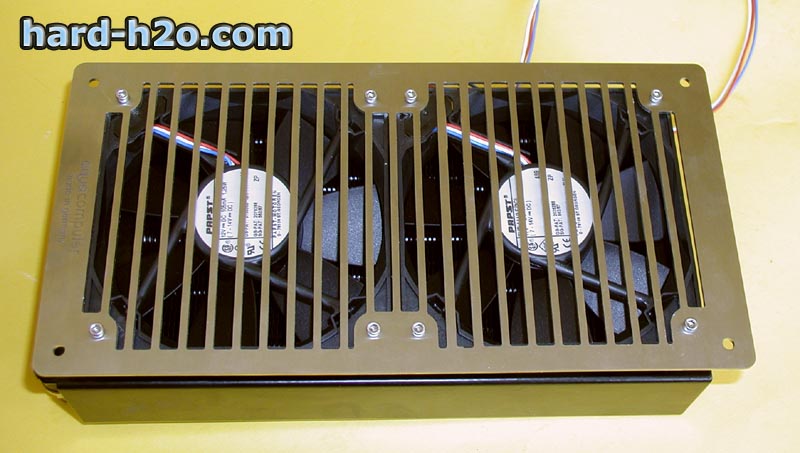

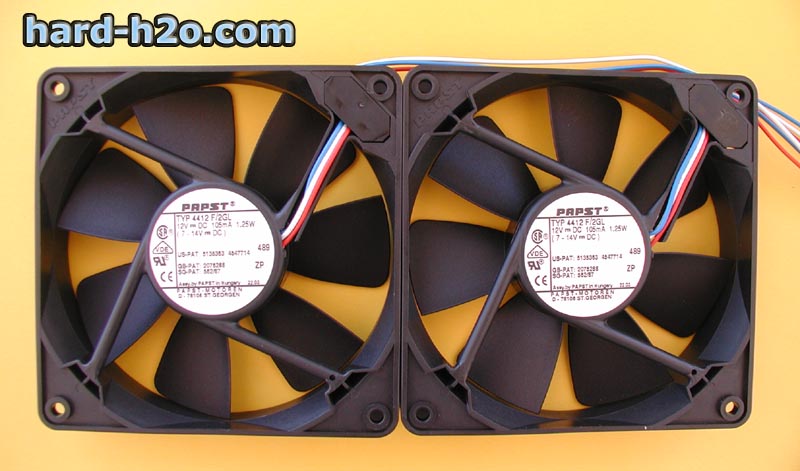

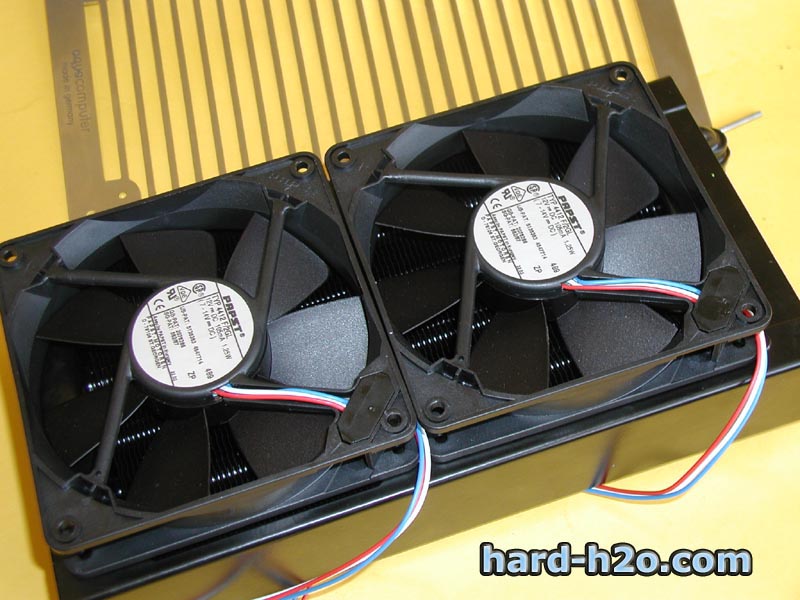

| Aquí podemos ver los dos ventiladores incluidos en el kit, son idénticos entre sí. | En este lado del ventilador no incluye ningún tipo de pegatina, podemos ver claramente el eje del ventilador. |
 |  |

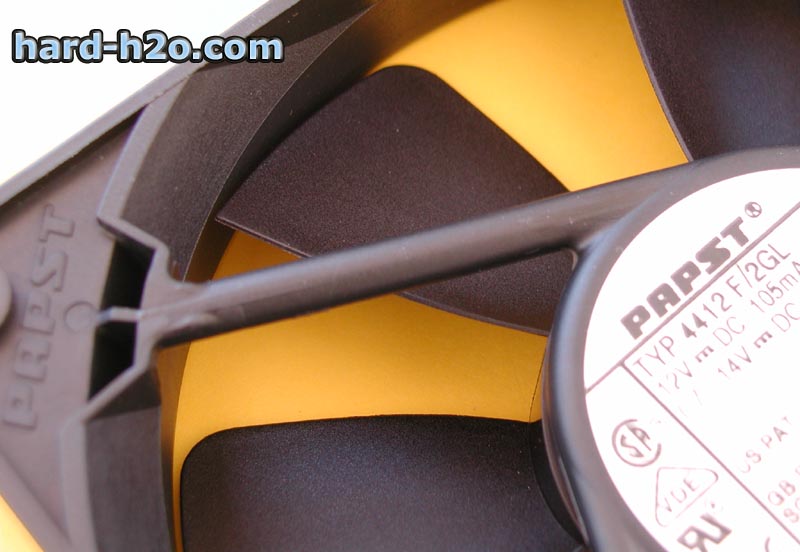

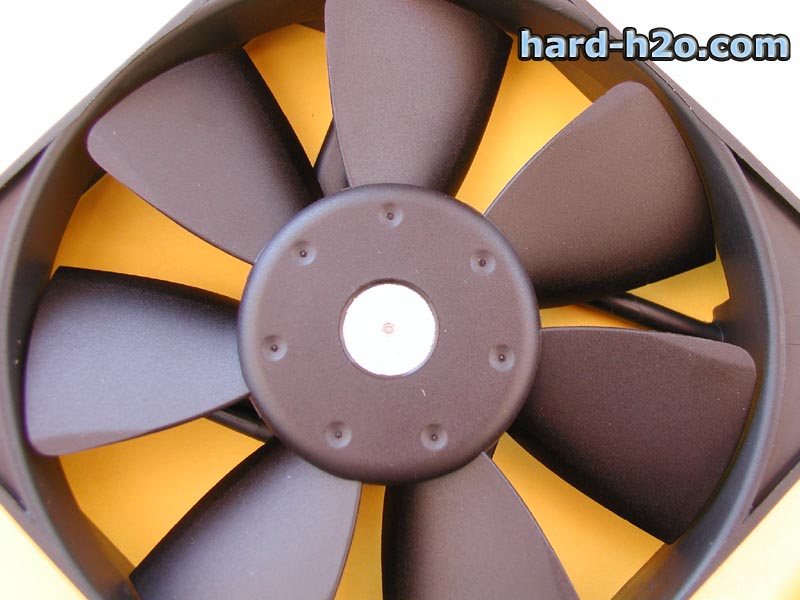

| Vemos que en una de las esquinas viene la marca del fabricante impresa, se puede apreciar también la pegatina con las características del ventilador. | Usa un conector molex de 3 pines que nos permiten monitorizar las revoluciones a las que gira el ventilador. |
Para la ventilación del kit el Aqua no se ha complicado, y sin querer sacrificar el silencio ni la calidad, ha optado por dos ventiladores del fabricante Papst, más que conocidos en el mundo del modding y la refrigeración liquida por su baja sonoridad, mas que probada calidad y estupendo compromiso entre ruido/caudal.
Tubos y otros componentes:
El kit incluye otra serie de componentes, no menos importantes, que pasamos a ver en detalle:
 |  |

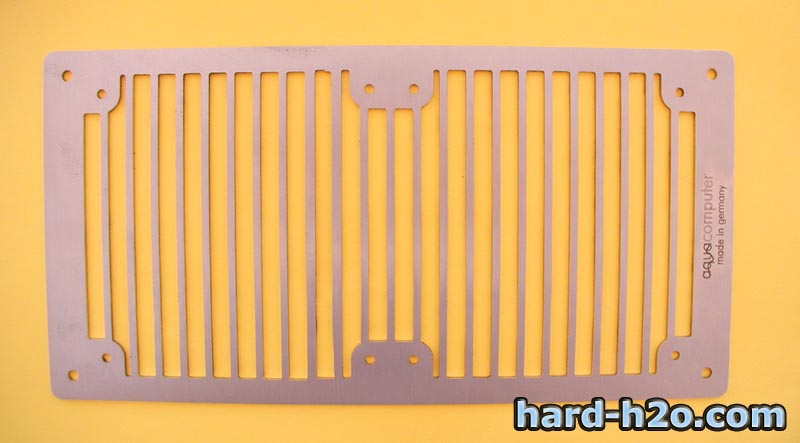

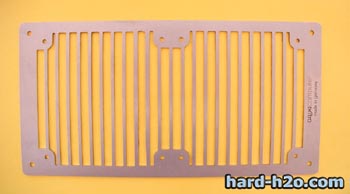

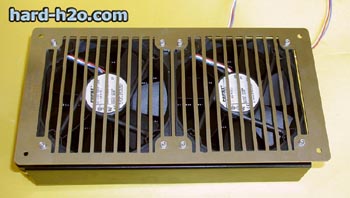

| Se incluye una rejilla, para evitar que alguien pueda meter los dedos en los ventiladores, es un detalle muy a tener en cuenta. | Se incluye tubo mas que suficiente para que podamos montar el sistema, e incluso sobrar para hacer un cambio de tubos cuando sea necesario. |
 |  |

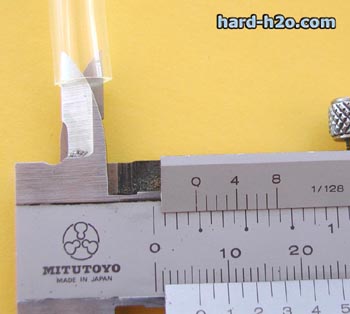

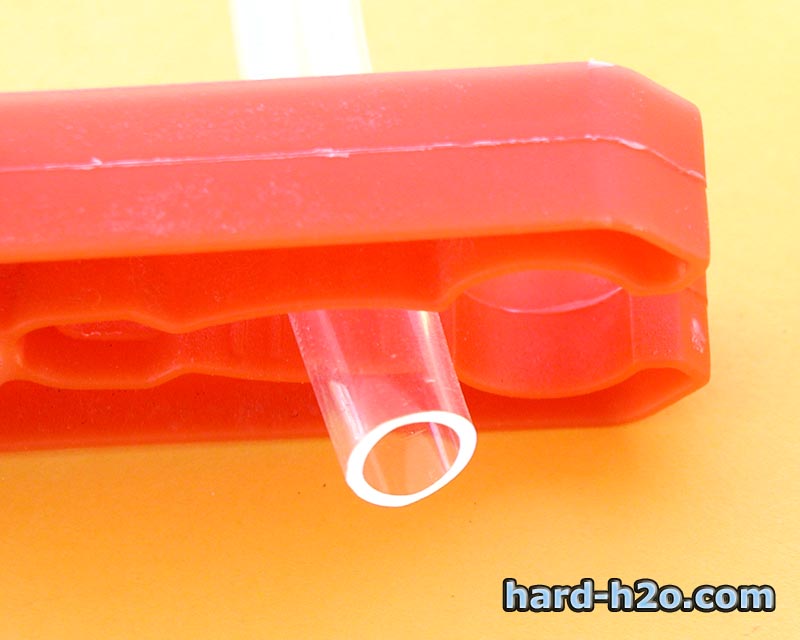

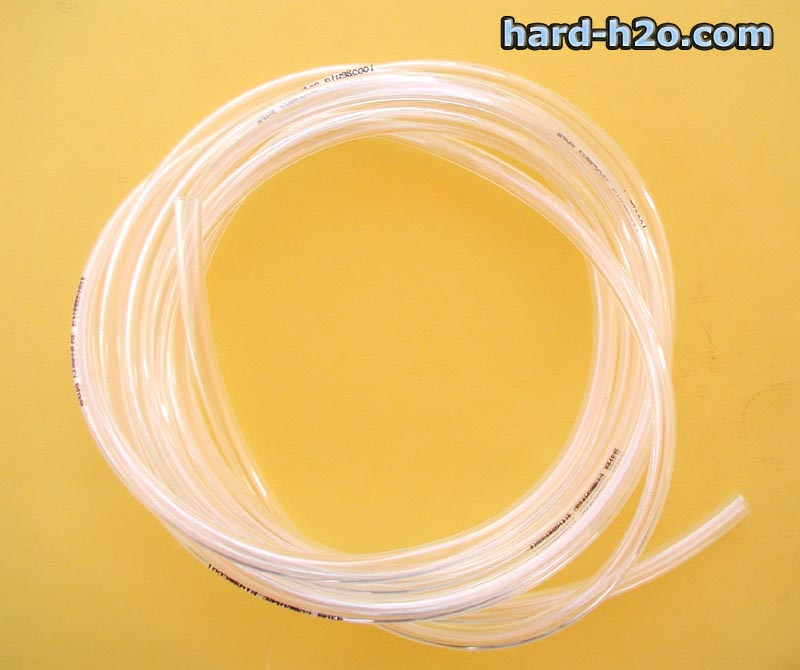

| El tubo es transparente, bastante grueso. | Hemos probado a pinzar el tubo con una pinza de la ropa, ha aguantado y no se ha deformado. |
 |  |

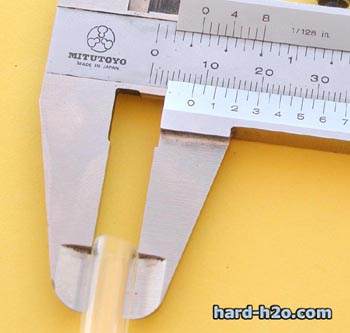

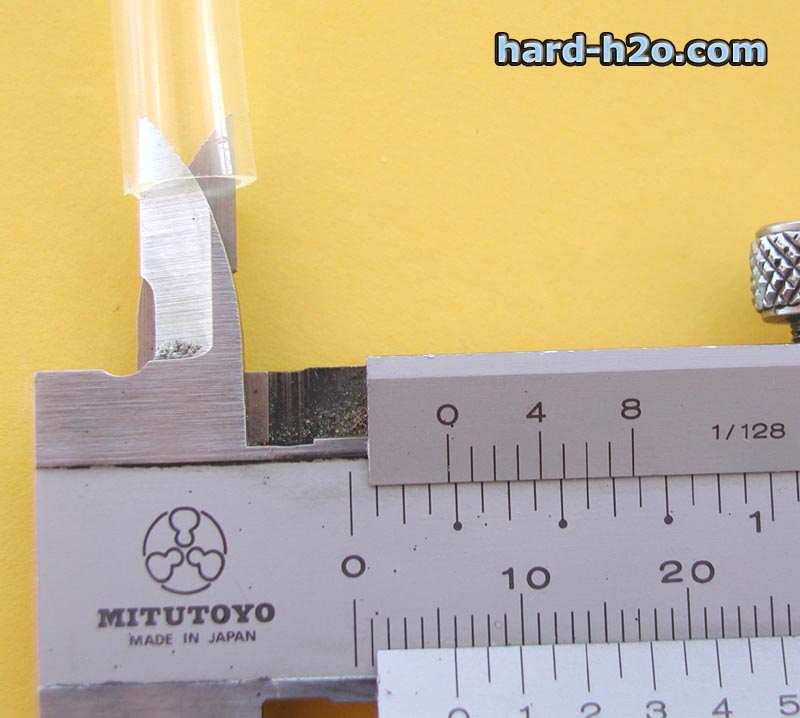

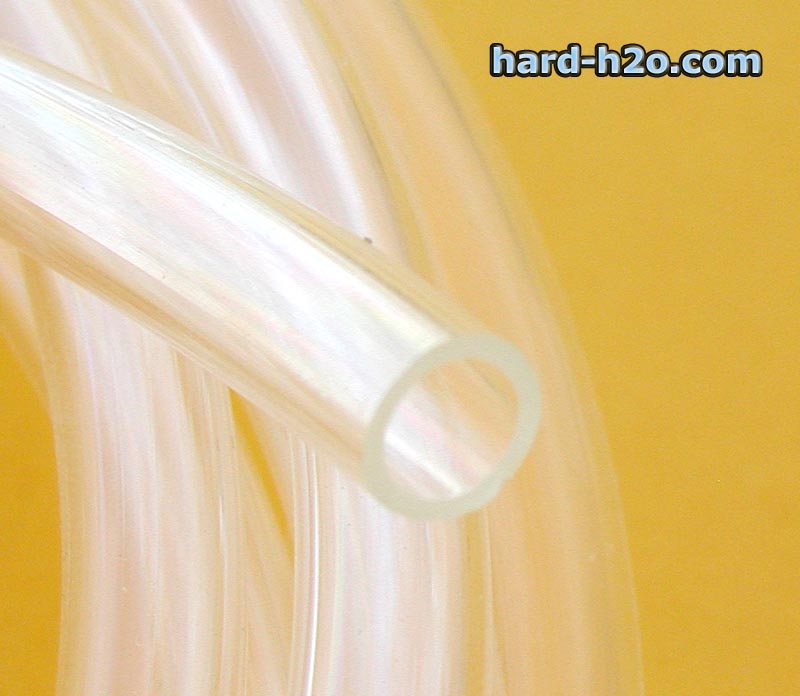

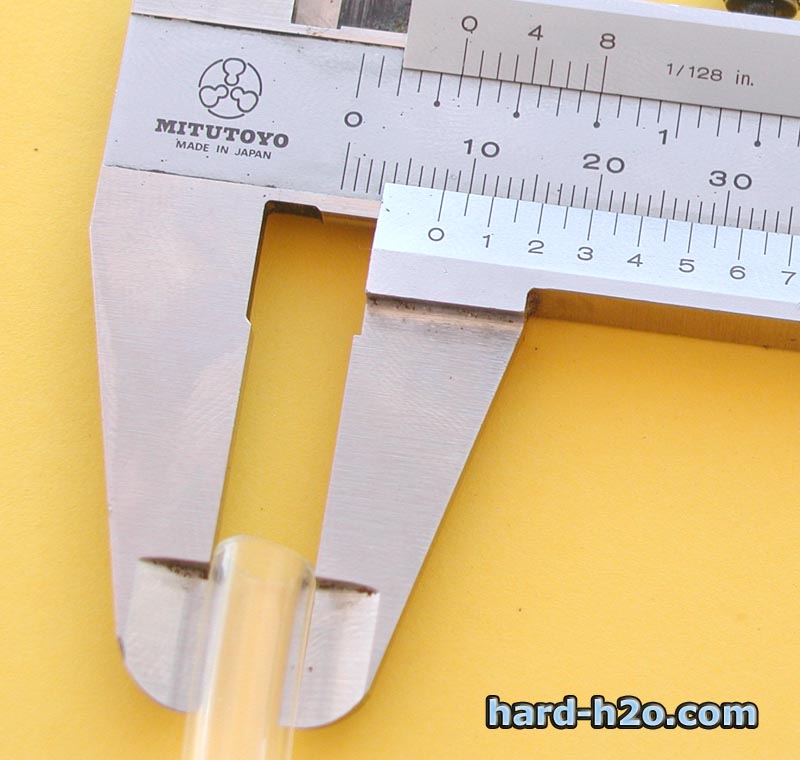

| El tubo tiene una dimensiones exteriores de 8mm. | Y una medida interior de 6mm. |
 |  |

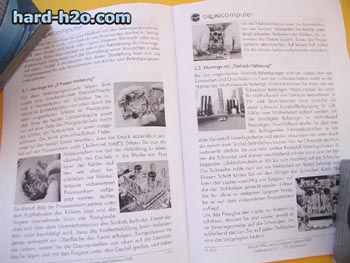

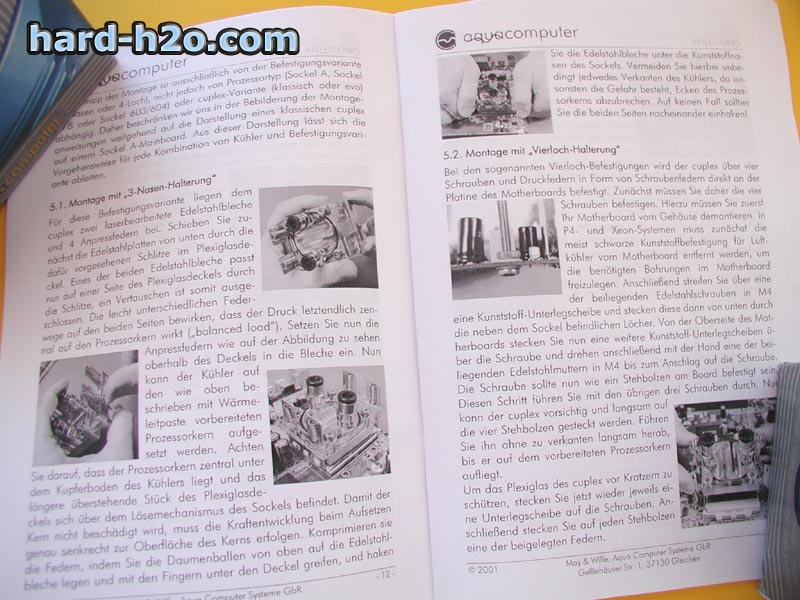

| El kit se suministra con un manual de montaje bastante extenso, pero con la desventaja de encontrarse en alemán. | Se incluye un liquido anti-corrosivo, algo muy importante para la conservación de nuestro sistema, ya que evitamos que pueda estropearse. |
 |  |

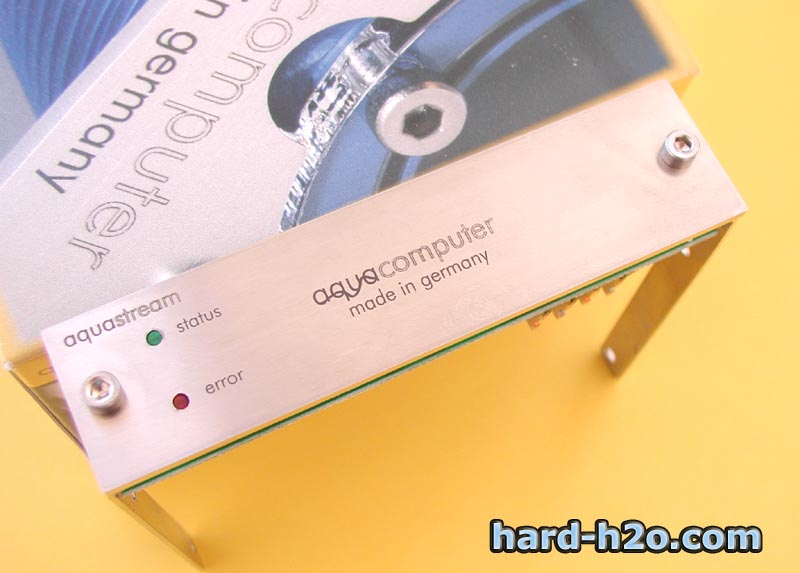

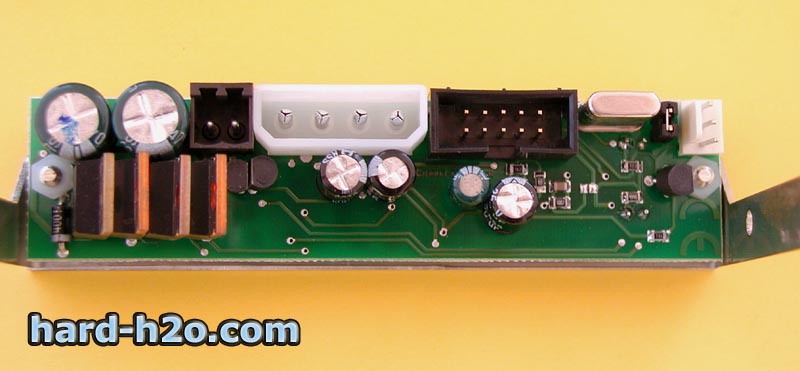

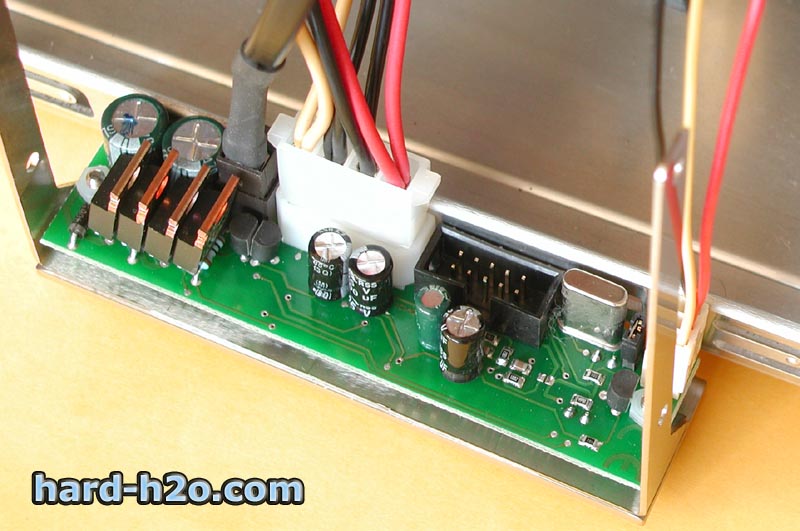

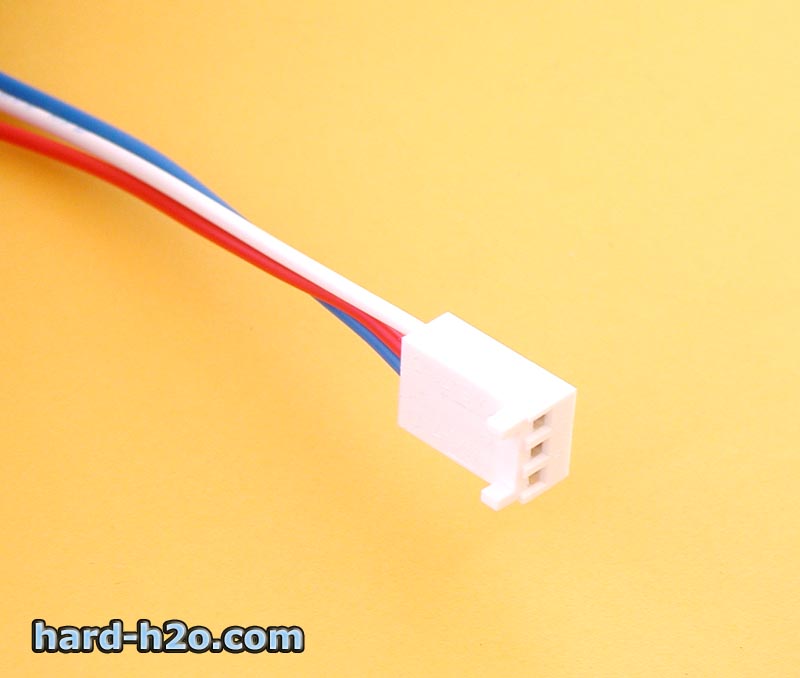

| Se incluye un frontal con dos LEDs que nos informan sobre el estado del sistema, en particular de la bomba, si esta o no funcionando. | En el frontal hay varios conectores de alimentación para la bomba y para un ventilador, solo necesitamos conectar un molex normal al frontal. |
Como vemos el kit incluye todo lo necesario para hacerlo funcionar perfectamente, incluso para su mantenimiento en el tiempo, con lo que podremos hacerle el mantenimiento durante bastante tiempo sin tener que comprar nada para dicha tarea.
Producto cedido por AquaComputer
Producto cedido por AquaComputer
Montaje:
 |  |

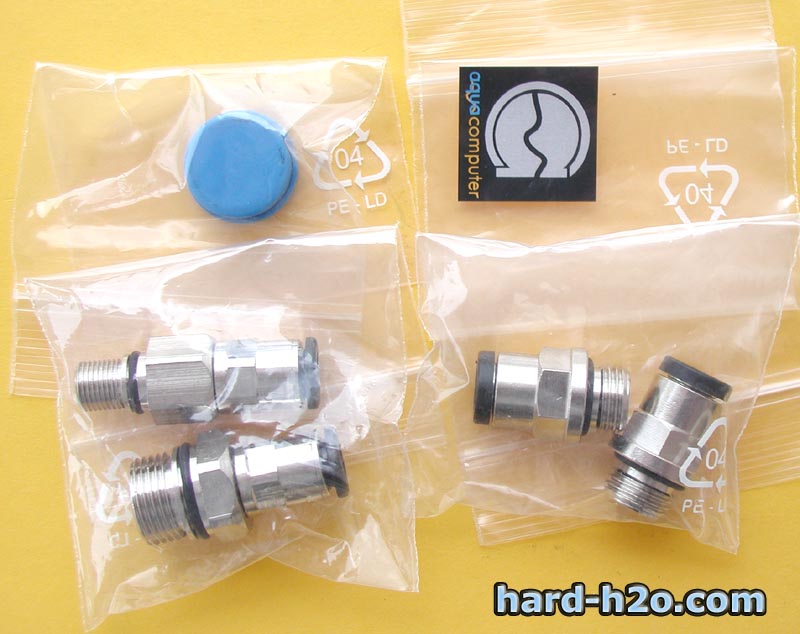

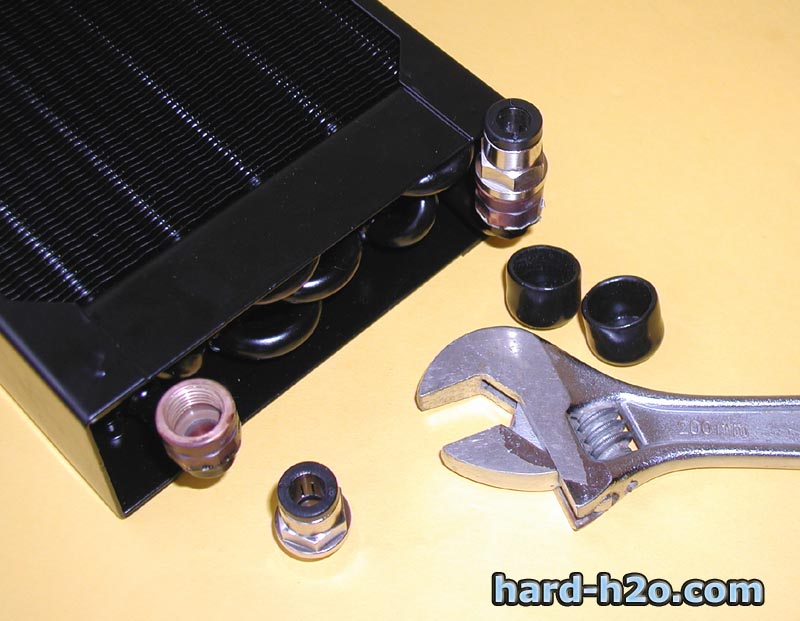

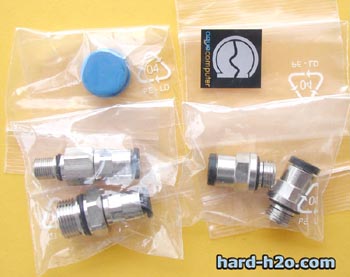

| Para comenzar el montaje, primero desembalamos todos los racores. | Colocamos los racores en el radiador y los apretamos convenientemente con una llave inglesa. |
 |  |

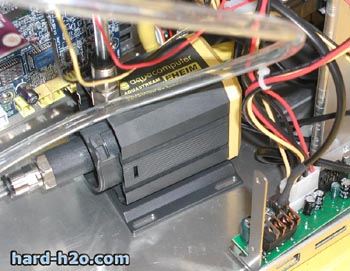

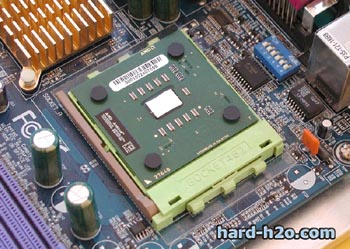

| Aquí tenemos la bomba con sus racores, vemos que uno tiene la rosca mas estrecha que el otro. | Así queda la bomba con los racores una vez puestos, si queremos podemos volver a poner la tapa frontal, pero no es necesaria. |
 |  |
| El deposito requiere algo mas de montaje, puesto que tiene mas piezas para colocar. | Colocamos los racores en la posición que mas nos guste o nos interese ponerlos y tapamos el resto de los orificios con los tapones destinados a tal fin. |
 |  |
| Apretamos las tapas de los orificios que no vamos a usar y nos aseguramos que queden perfectamente selladas para evitar cualquier fuga. | Pinchamos el procesador en la placa, y le aplicamos pasta térmica. |
 |  |

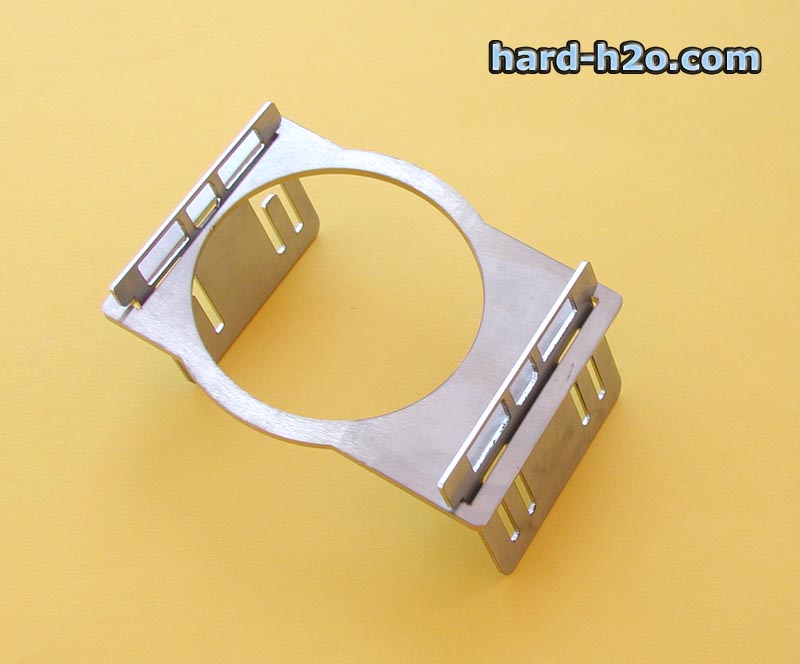

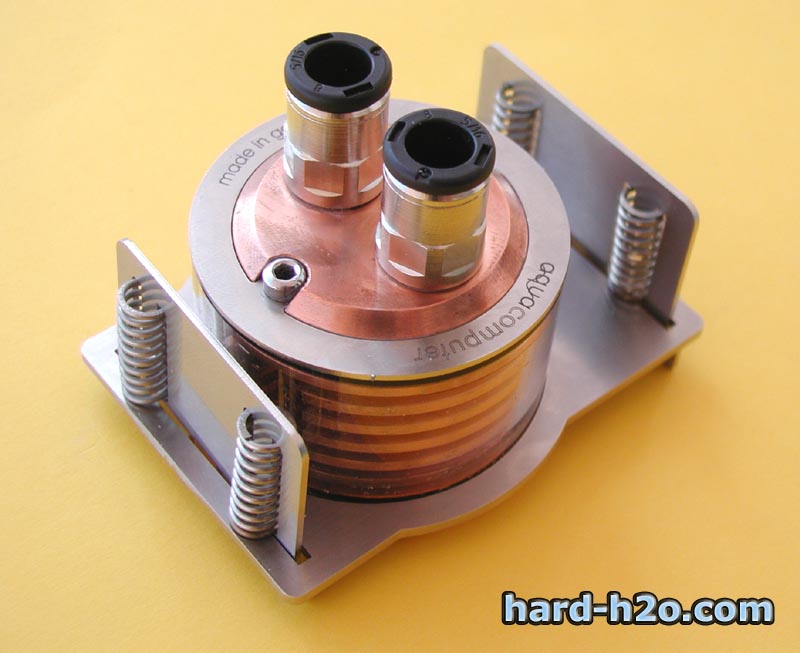

| Para montar el anclaje para el socket, primero montamos las pestañas en los laterales.... | ...y luego introducimos los muelles de forma que el conjunto quede como lo vemos aquí. |
 |  |
| Aquí vemos como queda el bloque junto con el anclaje. | Presentamos los componentes para ver la forma en que vamos a distribuirlos en la torre. |
 |  |

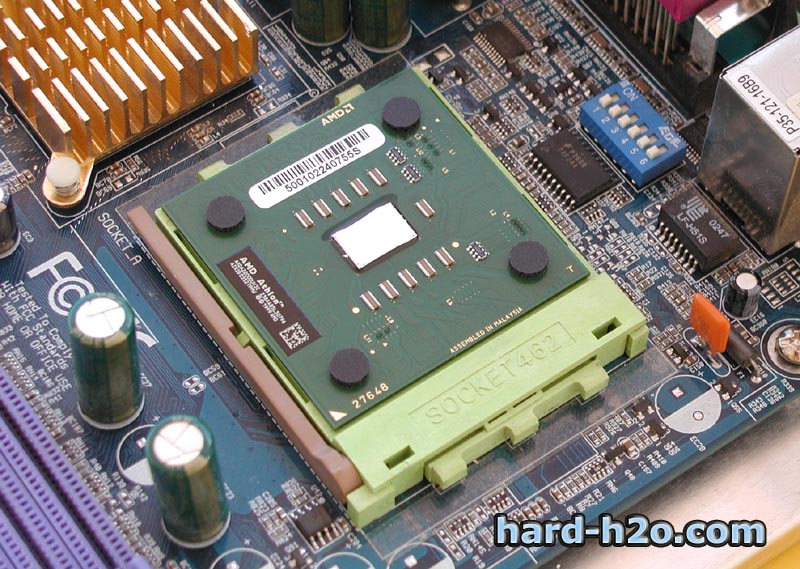

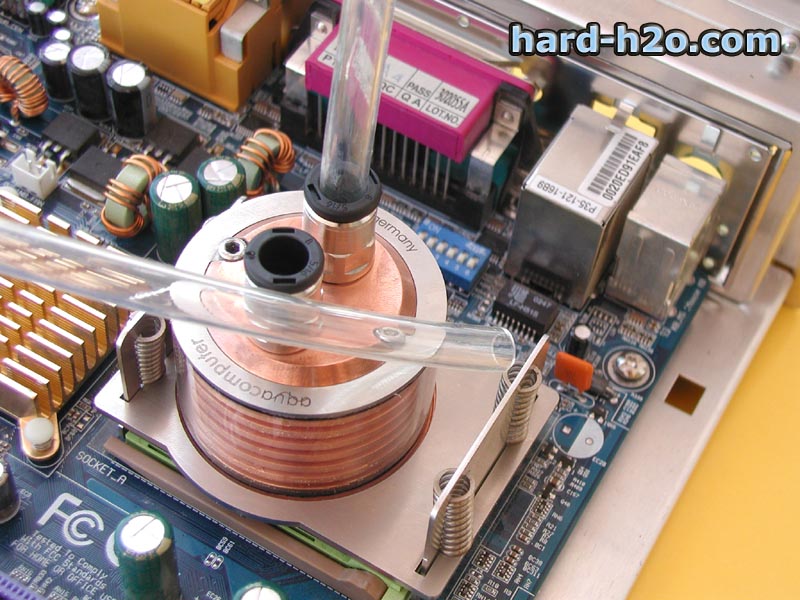

| Ponemos el bloque en el micro, decir que la tarea de colocarlo, aunque pueda parecer incomodo es terriblemente sencilla, mas de lo que parece a primera vista. | El anclaje se sujeta mediante las tres pestañas del zócalo, asegurando así la estabilidad del conjunto. Aunque colocarlo es muy sencillo, no así sacarlo, lo cual resulto mucho más complicado. |
 |  |

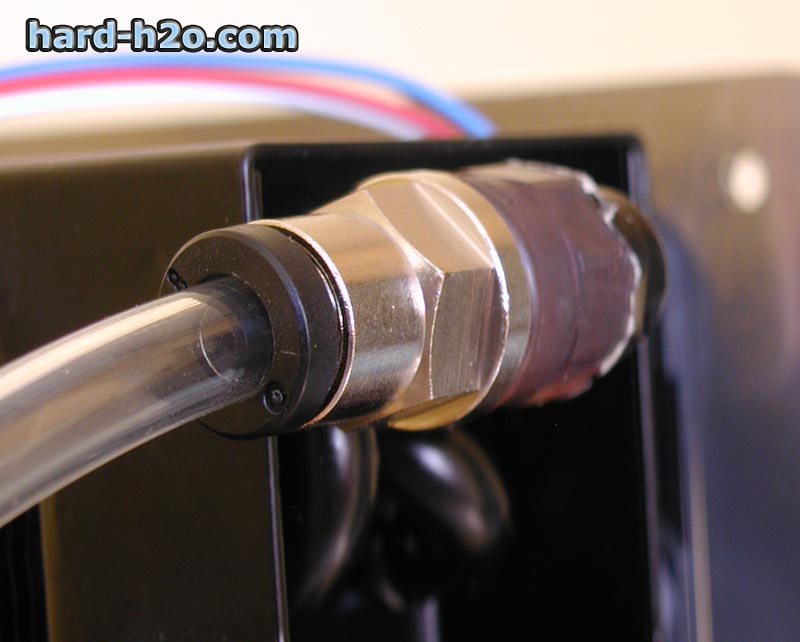

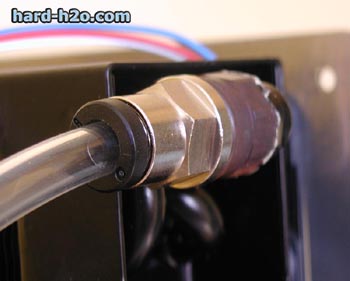

| Introducimos el tubo en los racores, el sistema es muy seguro, se mete el tubo y no sale mientras no presionemos la parte negra de los racores a la vez que tiramos del tubo. | Montamos los ventiladores sobre el radiador en la posición que nos interese, sobre todo para que los cables de alimentación lleguen sin problemas y no haya que forzarlos. |
 |  |

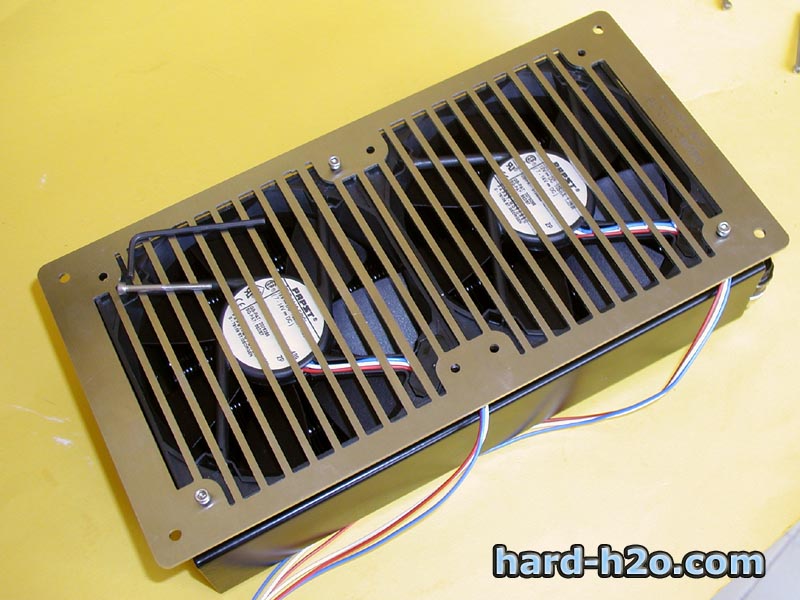

| Ponemos la rejilla sobre los ventiladores y ponemos algunos de los tornillos y apretamos para que el conjunto quede firme. | Cuando ya esta en su lugar colocamos el resto de los tornillos. Nótese que los tornillos suministrados son del sistema aleen, no se incluye llave. |
 |  |
| Le ponemos la base el deposito, si lo deseamos, y apretamos los tornillos hasta que quede firme. | Así queda el deposito listo para conectar los tubos y ser llenado. |
 |  |

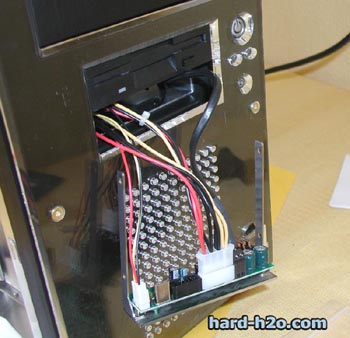

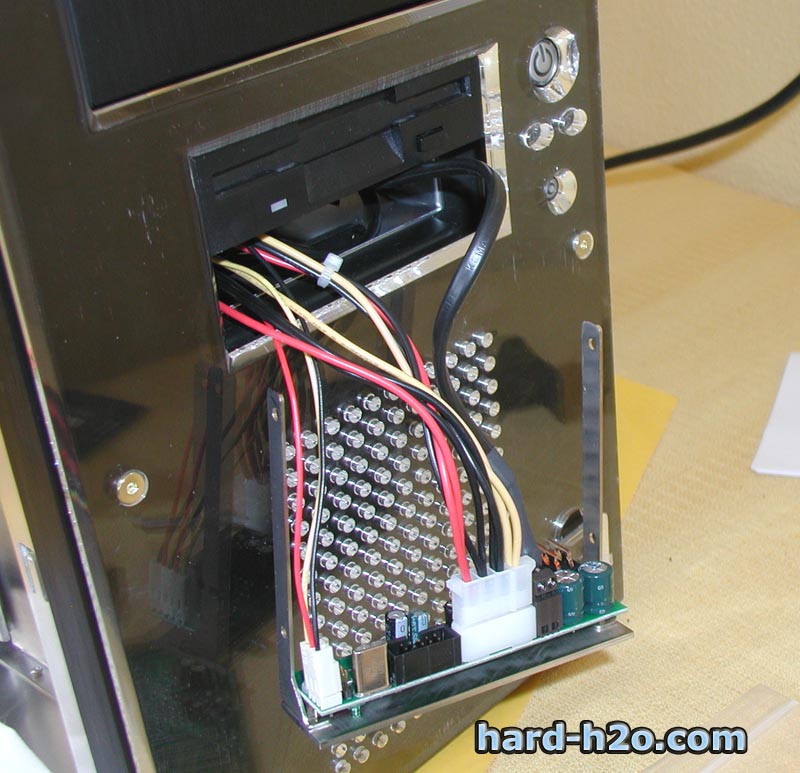

| En el frontal conectamos un molex, el conector de la bomba y conector de 3 pines. | Aquí vemos como queda el frontal, mas tarde lo colocaremos en un hueco de 3.5 |
 |  |

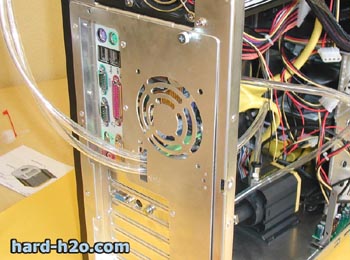

| Vamos a comenzar a poner todos los tubos al sistema. | Primero pasamos el tubo por una de las rendijas de la parte posterior de la torre. |
 |  |

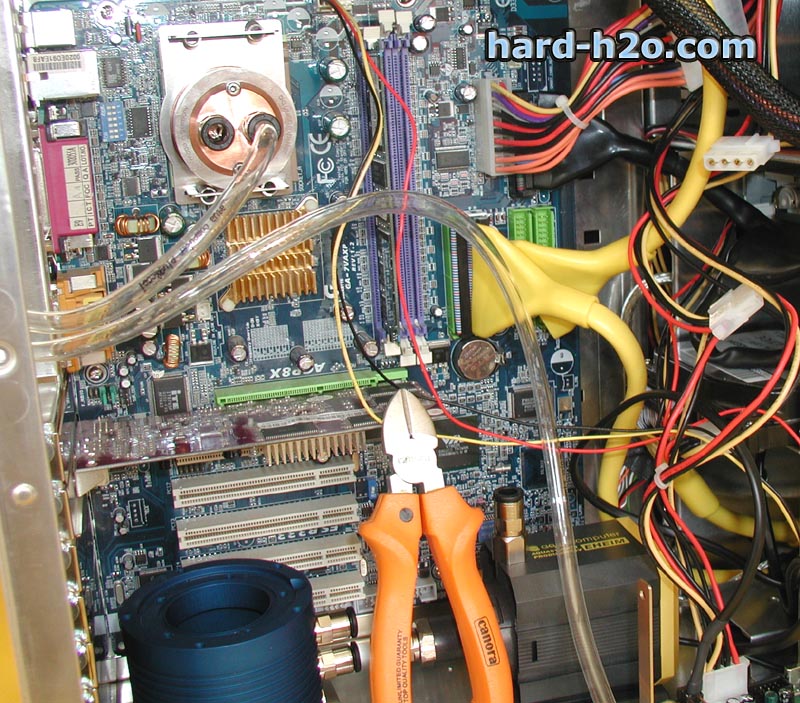

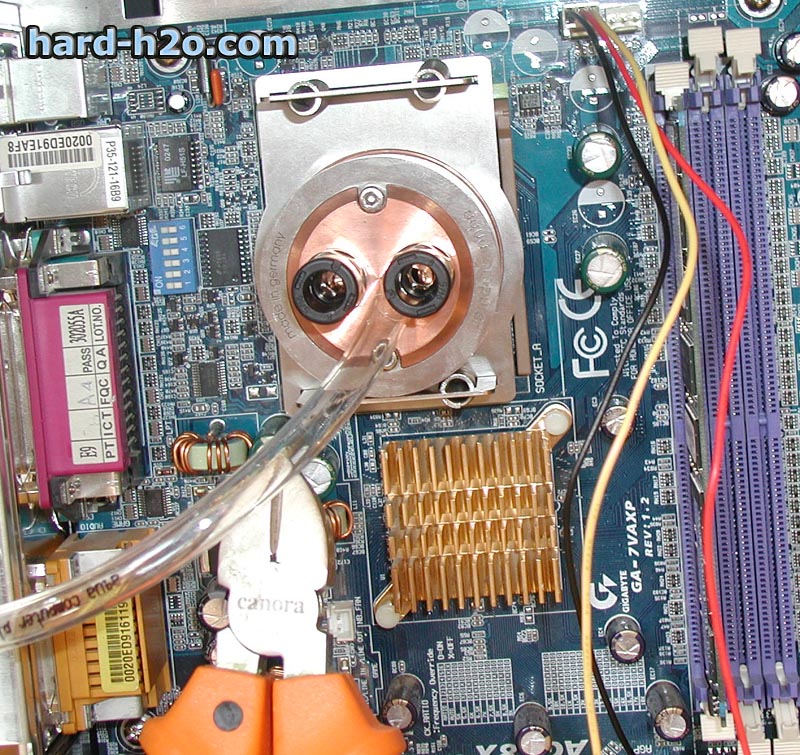

| Colocamos el tubo en el bloque, para cortar el tubo nos ayudamos de unos alicates de corte, aunque cualquier tijera también vale. | Vamos viendo como se va quedando el sistema. Medimos para llevar el tubo a la bomba y cortamos en el lugar indicado. |
 |  |

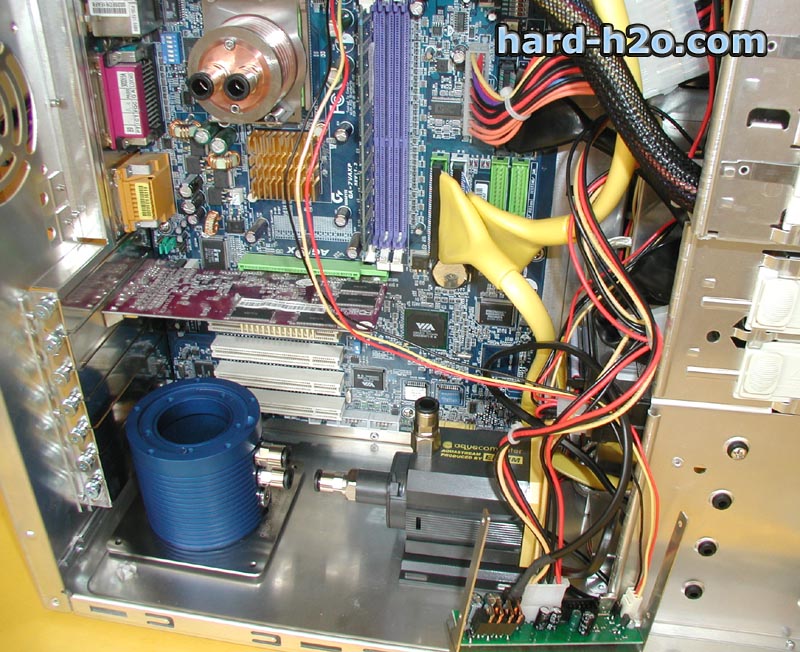

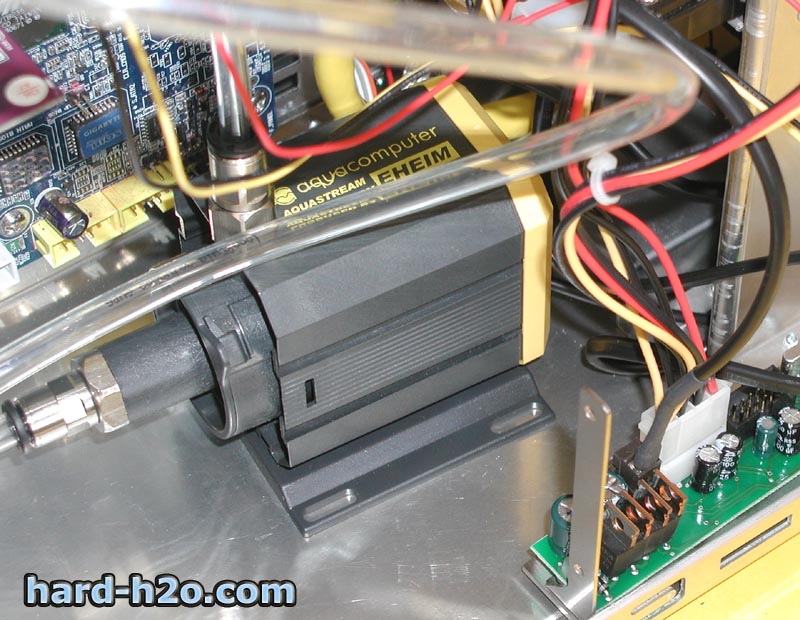

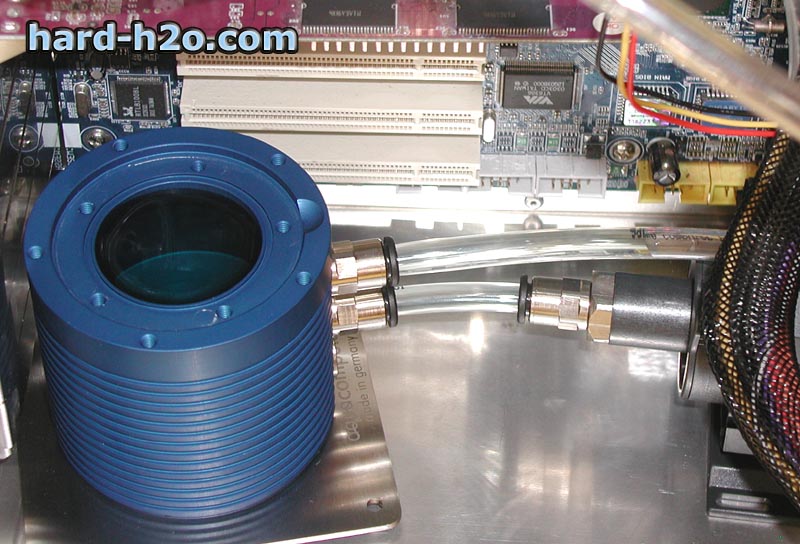

| Ya tenemos colocado el tubo en la bomba y de la bomba al deposito. | Aquí podemos verlo mejor, el deposito ya conectado con la bomba y con el bloque. |
 |  |
| Llevamos el tubo a los racores del deposito y lo introducimos. | Aquí podemos ver el interior de la torre con los tubos ya colocados por completo y conectados. |
 |  |

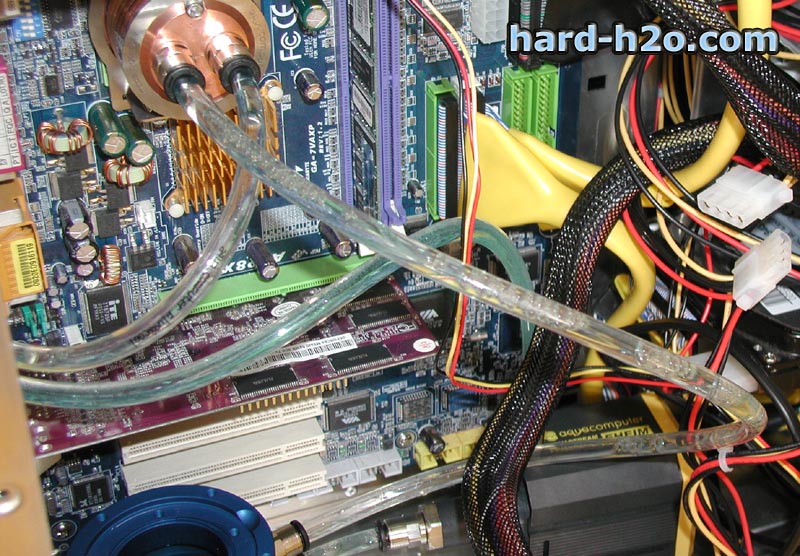

| Todos los tubos se han cortado para que tengan holgura de sobra, de forma que no este tirantes, mientras más tubo hay, más agua cabe en todo el sistema. | Hemos colocado el radiador sobre la torre, puesto que en nuestra torre de prueba, una Igloo 7, no cabe en su interior. |
 |  |

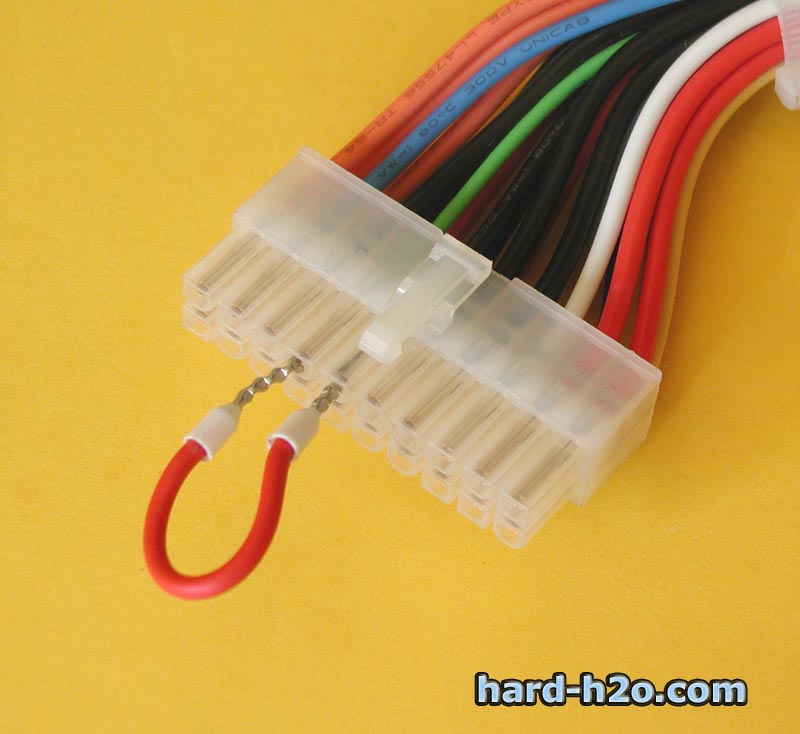

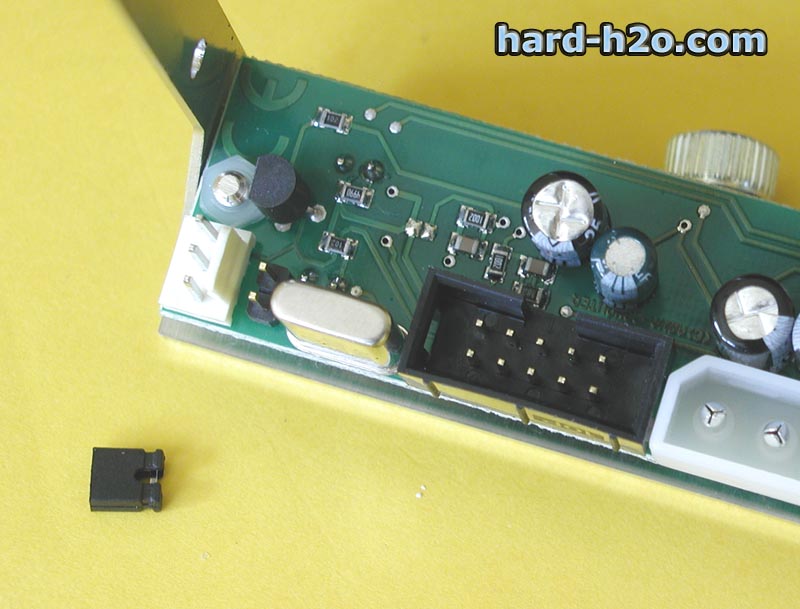

| Quitamos el jumper del frontal, esto es para habilitar el conector de 3 pines. | Para llenar el sistema, se incluye un pequeño cable para hacer corto en la fuente y que se ponga en marcha sin necesidad de encender el equipo. |
 |  |

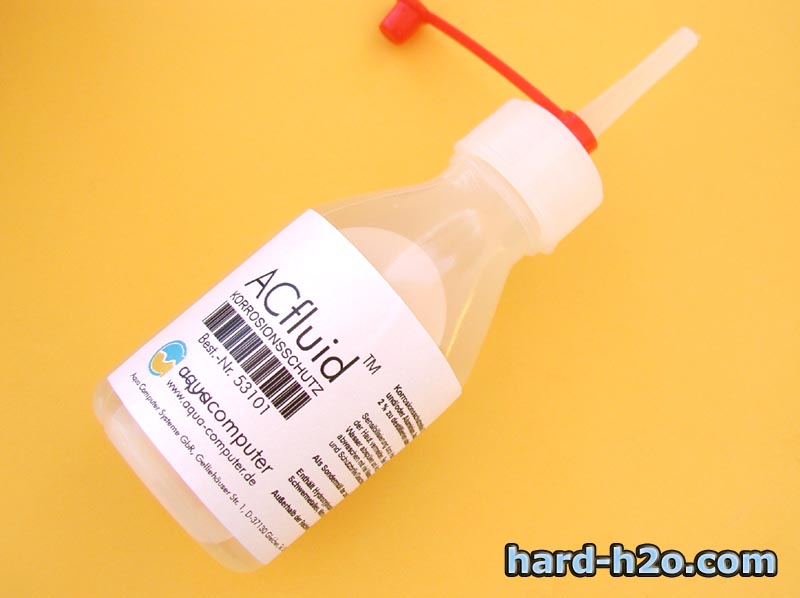

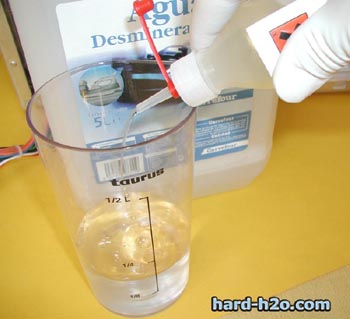

| Llenamos un recipiente de agua destilada y le añadimos el liquido anti-corrosivo. | Para darle vistosidad, le hemos dado un toque de color azul. |
 |  |

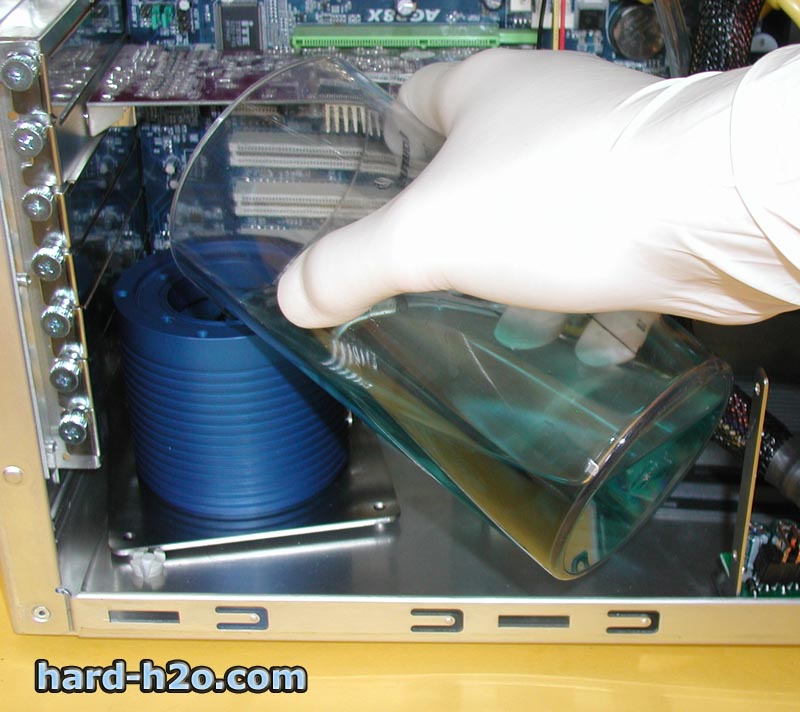

| Llenamos el deposito y ponemos en marcha el sistema. | A medida que se van llenando los tubos y saliendo el aire, hemos de ir añadiendo agua en el deposito. |
 |  |
| Una vez que los tubos están llenos, esperamos un rato a que suelte todo el aire que pudiera quedar dentro del sistema. | El radiador sobre la torre, vemos como el liquido circula en el interior de los tubos, el color azul que le hemos dado queda muy bien. |
 |  |

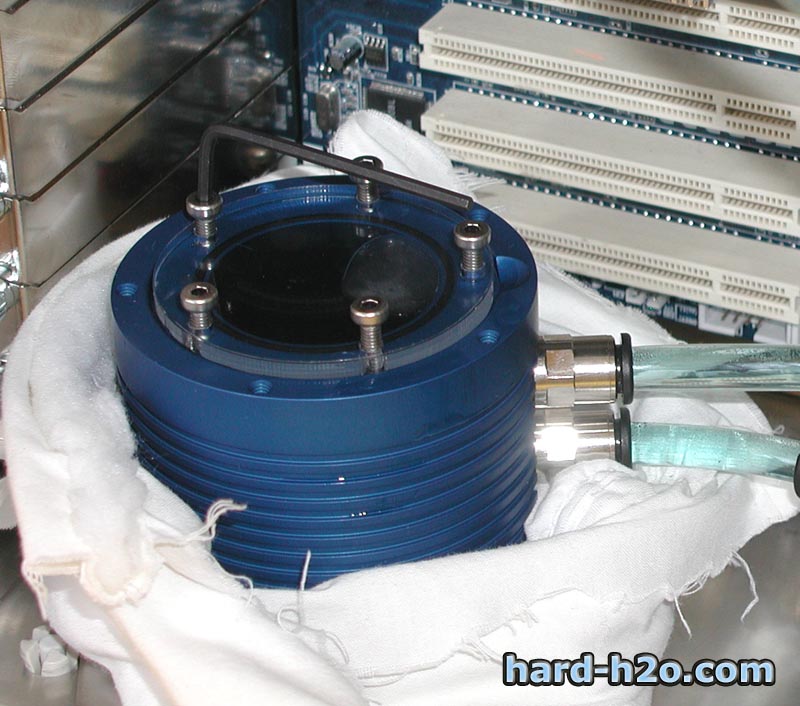

| Colocamos la tapa del deposito y la apretamos para que no salga nada de liquido. | Podemos ver el sistema lleno y montado. |
 |  |
| Para conectar los ventiladores hemos usado unos alargadores. | Este Jumper indica el modo de la bomba, circulación o llenado. |
 |  |

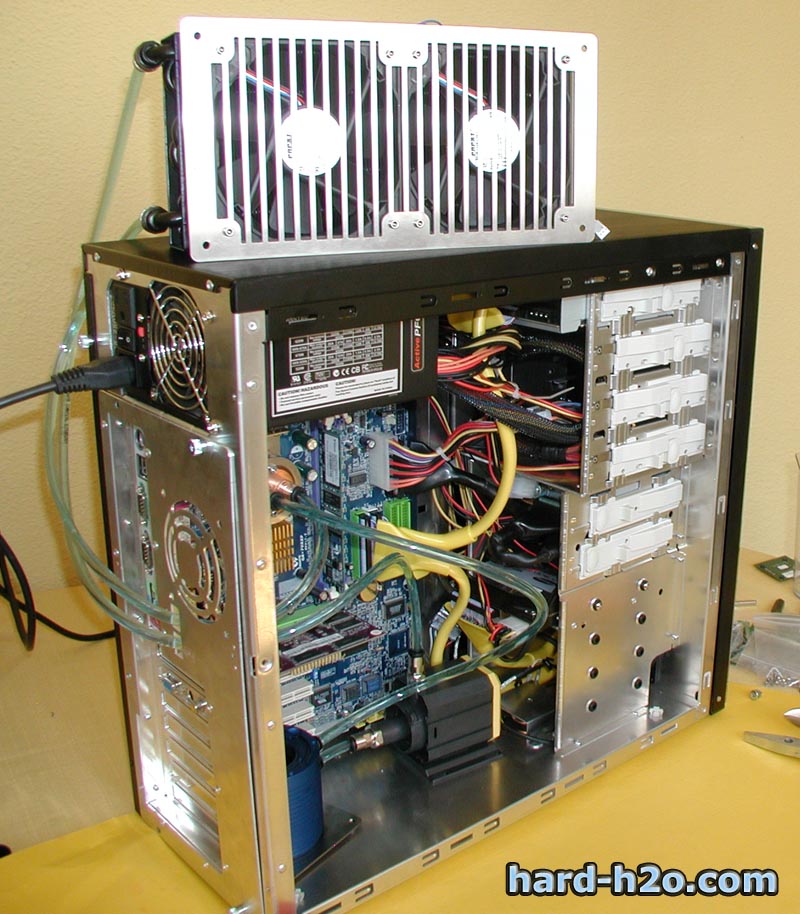

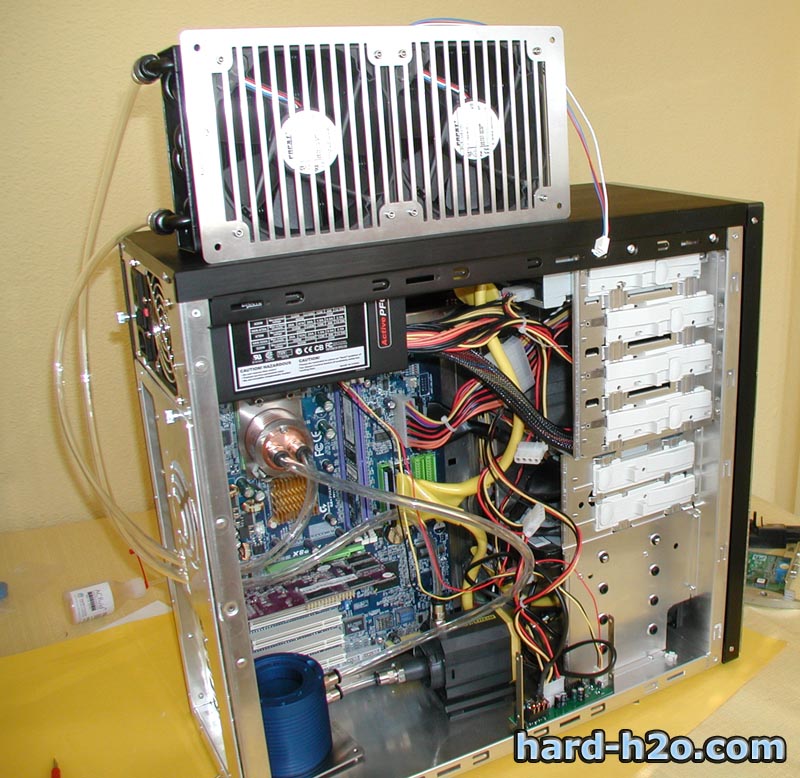

| Colocamos el frontal en una ranura de 3 1/2 de la torre. | Cuando el equipo esta funcionando sin problemas debe encenderse el led de color verde, si ocurre algo se encenderá el led rojo. |
 |

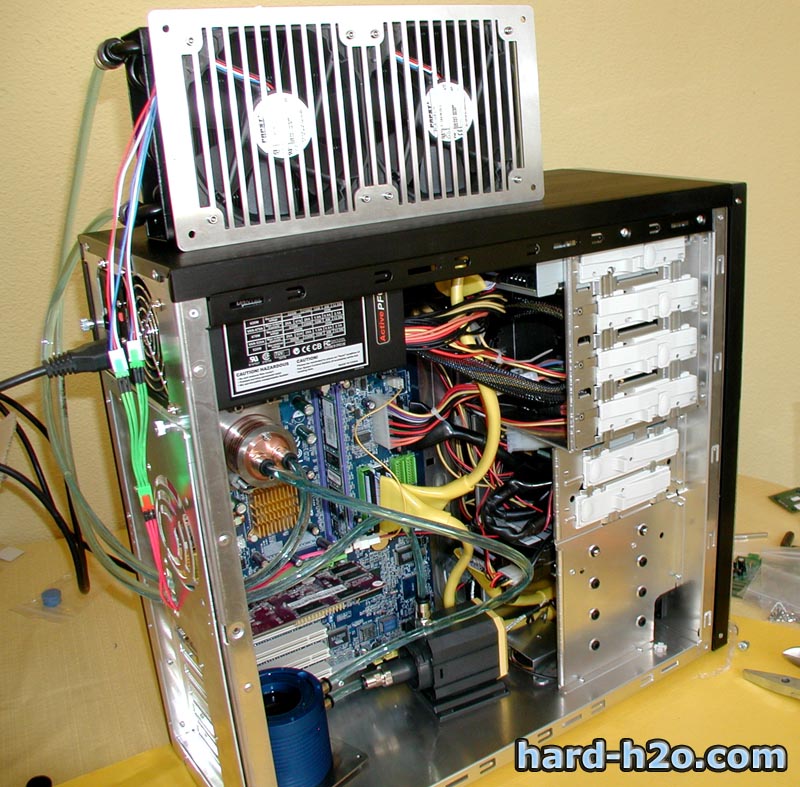

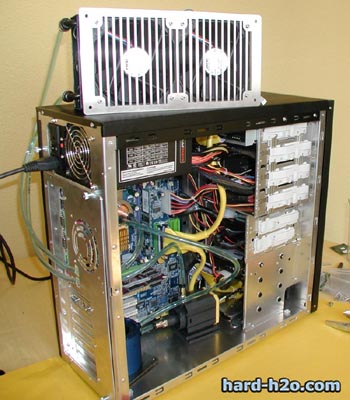

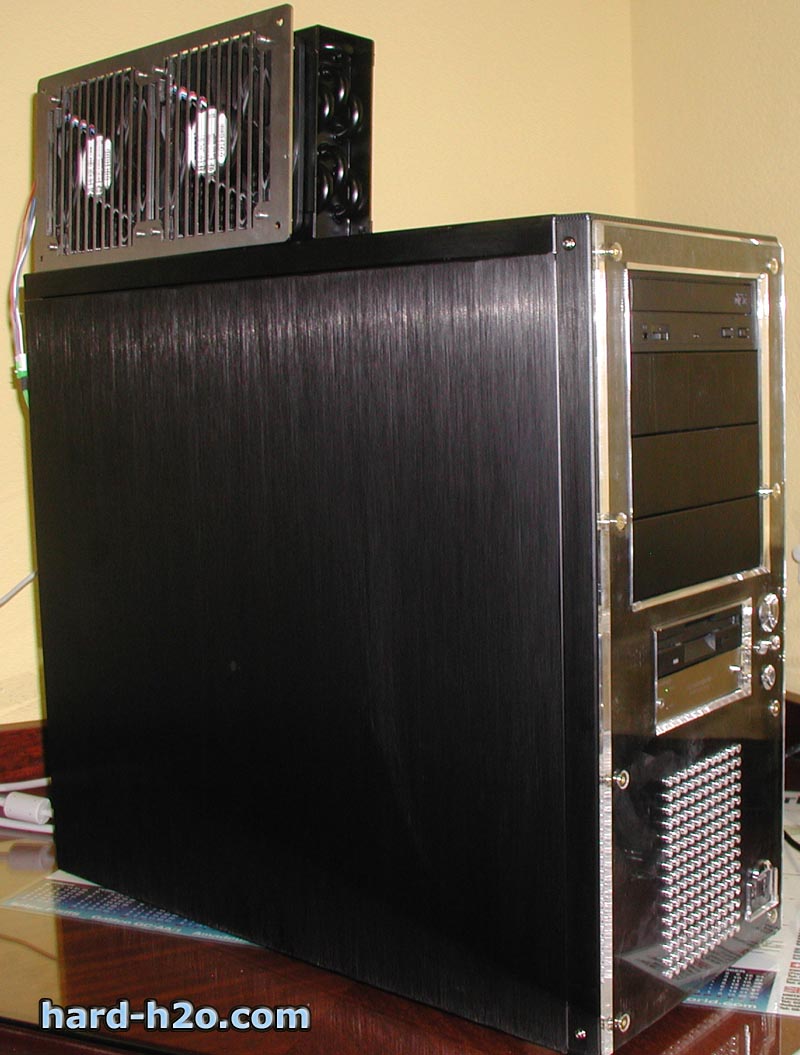

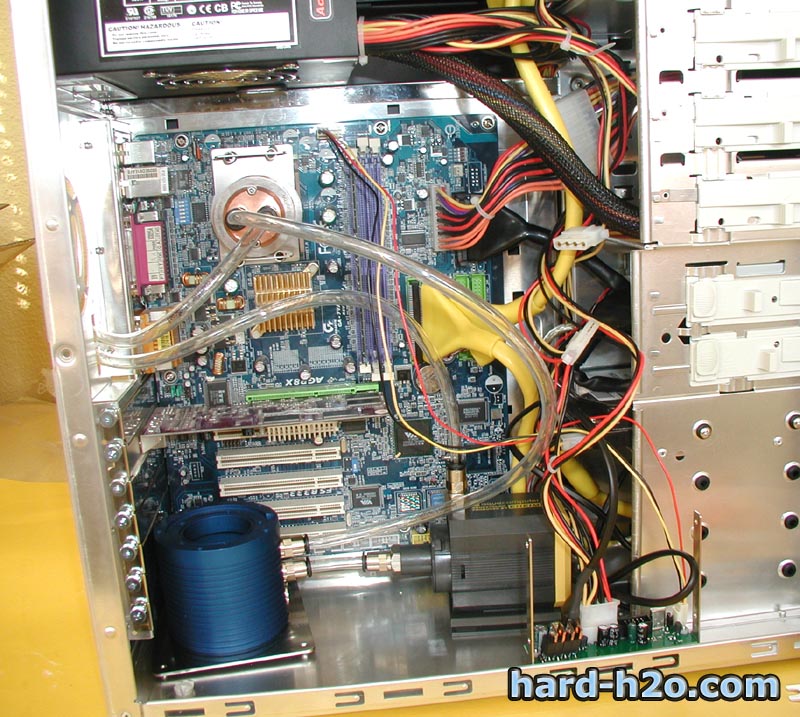

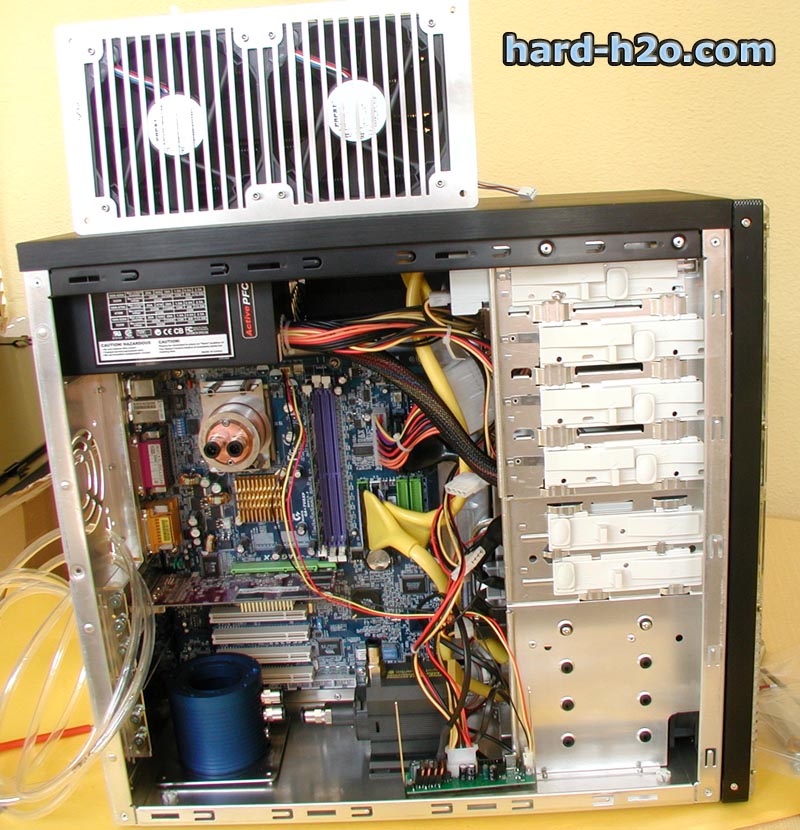

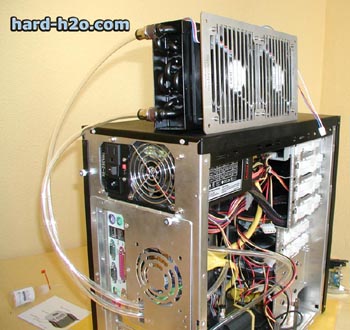

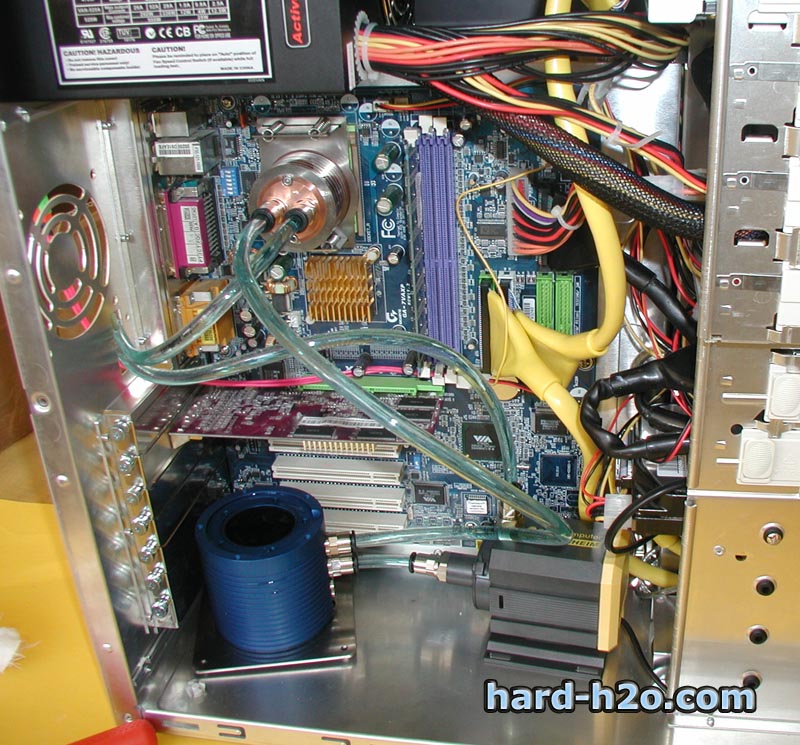

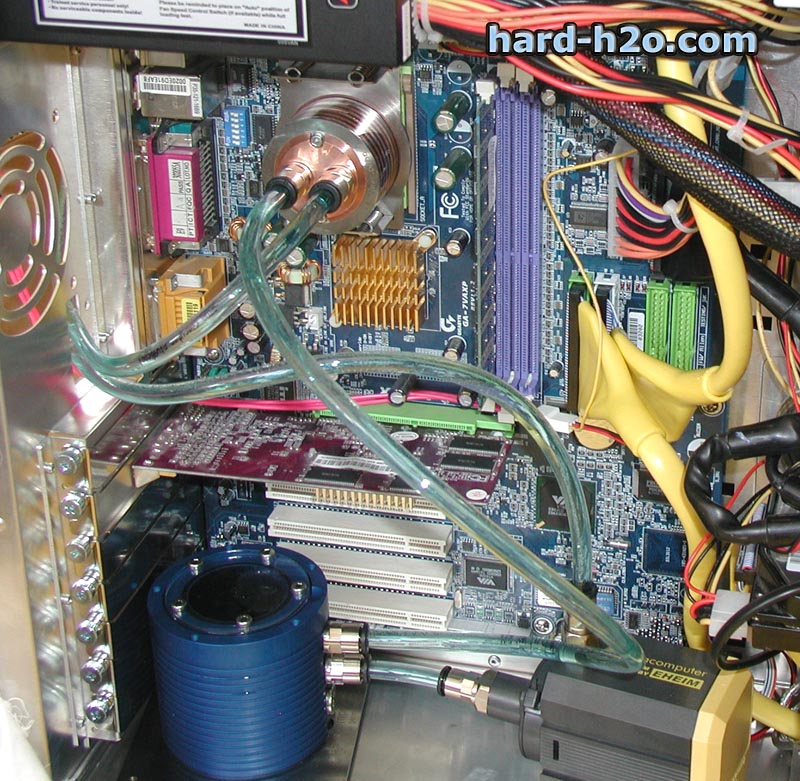

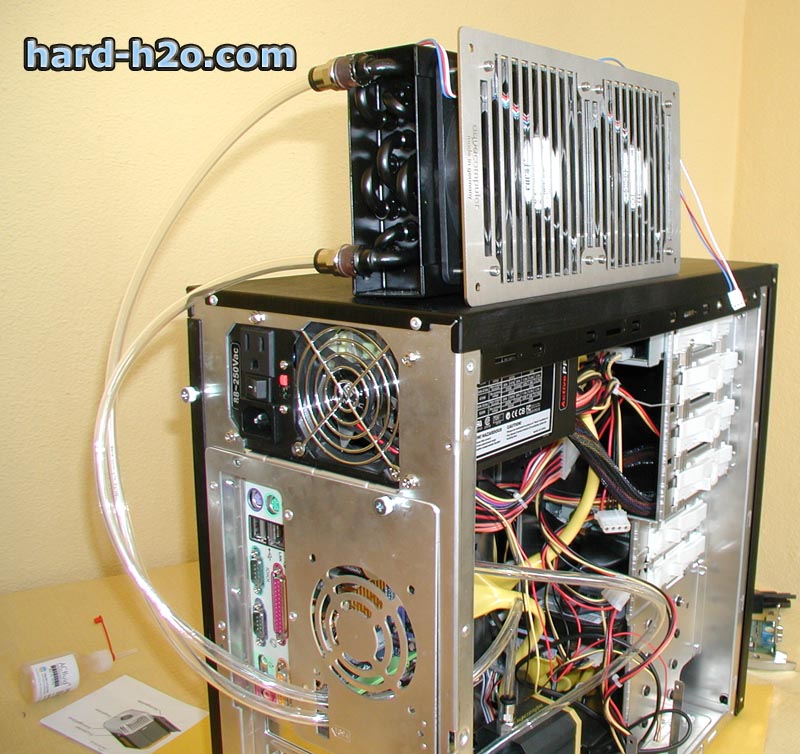

| Nuestro sistema ya montado, funcionando y la torre cerrada, queda estupendamente. |
Equipo de pruebas:
| Componente | Modelo |
| Placa Base | Asus A7V8X-X |
| Procesador | AMD Xp 2000+ Tbred-A |
| Memoria | 256 pc2700 |
| Disco Duro | Winfast GF2 Ti 64Mb |
| Tarjeta gráfica | Seagate 40Gb 5400 |
| Fuente de alimentación | Generica 300W |
| CD/DVD | DVD Toshiba 16x |
Test de temperatura:
Para realizar el test se midieron las temperaturas mediante el Motherboard Monitor 5.3.6.0. Para las temperaturas en Idle se dejo el equipo reposar sin ninguna tarea durante una hora. Para la temperatura en Full se dejo corre el Prime95 durante una hora en modo Torture. Para la prueba de overclocking se llevo el micro al máximo que nos ha permitido, no llega a más por que el micro no sube más, aunque el voltaje podría ser menor puesto que es estable a menos voltaje pero nos interesaba que generase el mayor calor posible y lo subimos al máximo que nos permitía la placa en su configuración normal.
| Velocidad del procesador | Temp. Ambiente | Idle | Full |
| 1666@1.65v | 31º | 36º | 42º |
| 1834@1.85v | 31º | 40º | 47º |
Conclusión:
| Nos gusta | Puede mejorar |
| Calidad de todos los componentes. Gran estética | Bomba con bajo caudal |
| Facilidad de montaje, todo incluido. | Manual solo en alemán |
| Baja sonoridad | |
| Complementos | |
| Bomba 12v |
Acabamos de analizar un kit de refrigeración liquida excepcionalmente bueno, tanto por la calidad como por la cantidad de sus componentes, ya que nos permitirá no tener que preocuparnos durante mucho tiempo de su mantenimiento. Su baja sonoridad es un detalle que gustara a aquellos que buscan la refrigeración liquida para reducir el ruido de su PC. Comentar también que el hecho de incluir un bloque transparente es muy de agradecer para aquellos que quieran hacer su PC mas vistoso ya que nos da más juego a la hora de usar líquidos fluorescentes o ultravioletas. Su punto más débil es la bomba que se incluye en el kit, que sin ser un mal rendimiento si que podría ser sustituida por una de mayor caudal, ya que el resto de los componentes tienen una calidad excelente
Producto cedido por AquaComputer
