El grado de personalización al que estamos llegando en el mundo del modding suele pasar por algún tipo
de pantalla por la que sacar una serie de datos relevantes al usuario. Empezamos por ciertos programas de software de los
cuales extraemos información acerca de los componentes de nuestro PC y su estado de salud, pero siempre queremos más y exigimos
que toda esa información salga de alguna manera de nuestro PC y llegue a donde se encuentran esos componentes. Si de paso le
damos un toque atractivo a nuestro mod, mejor que mejor, y ahí es donde entran en juego los LCDs.
Últimamente, este hardware está cobrando mucha fama entre la comunidad modding, debido al atractivo que presenta un equipo

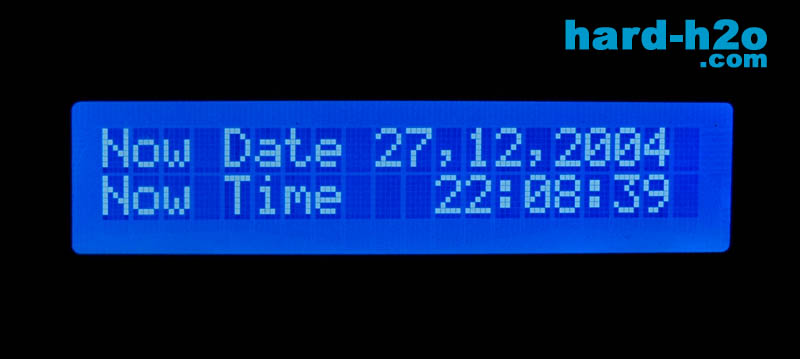

cuando se le dota con uno de ellos, incluso compañías como VL Systems se ha dado cuenta y nos presenta un LCD encastrable en
una bahía de 5¼, por medio del cual podremos interactuar con multitud de programas para sacar la información que nosotros
queramos y con una calidad fuera de lo normal.

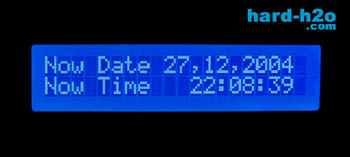

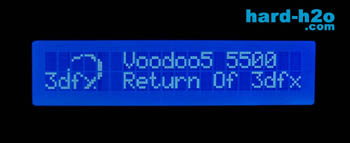

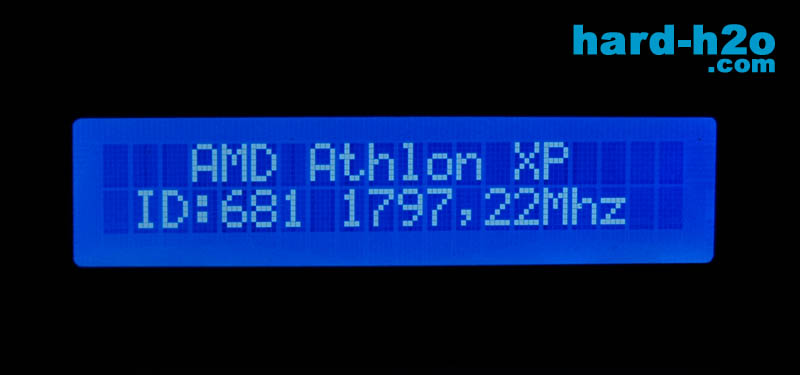

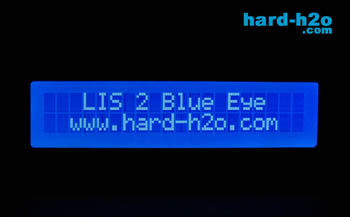

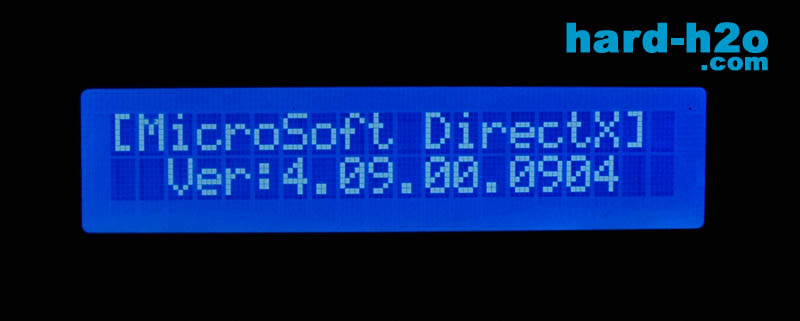

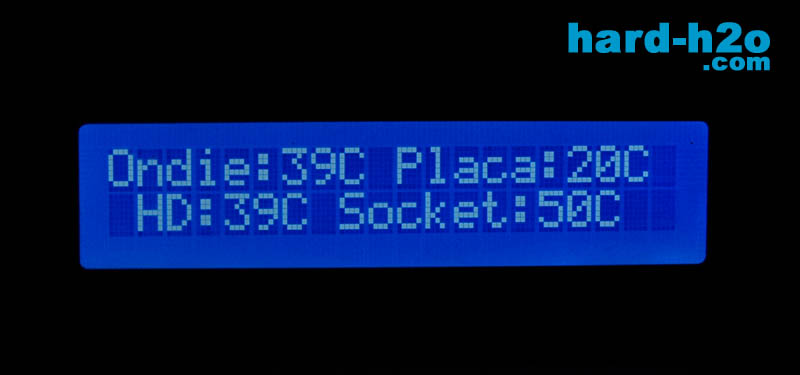

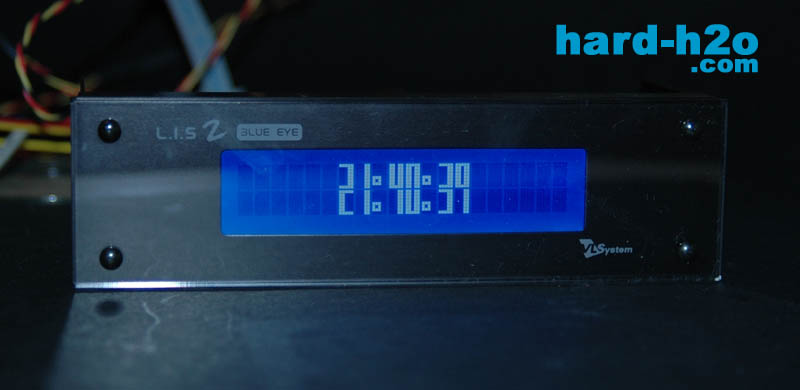

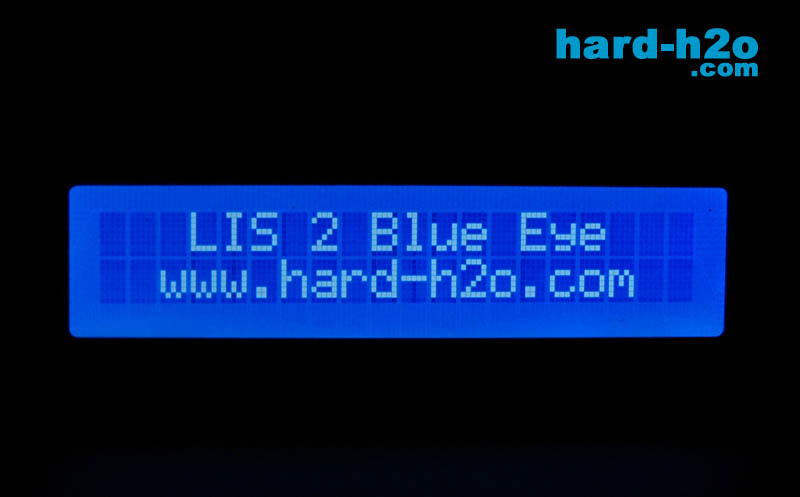

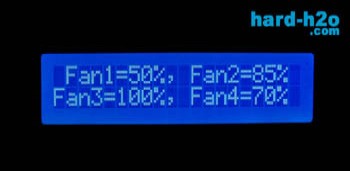

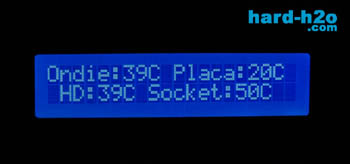

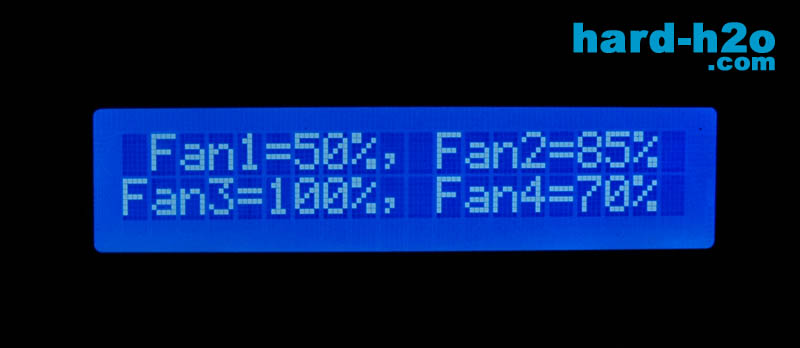

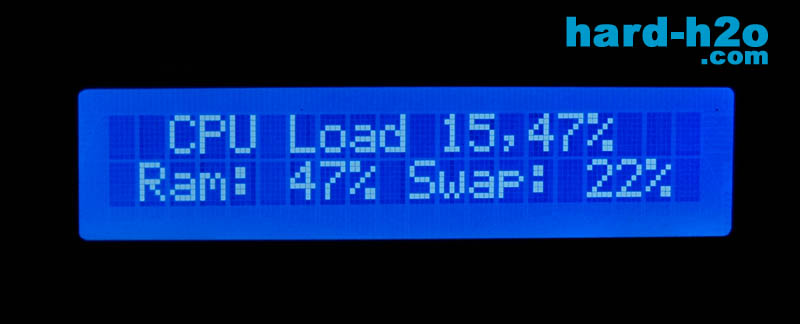

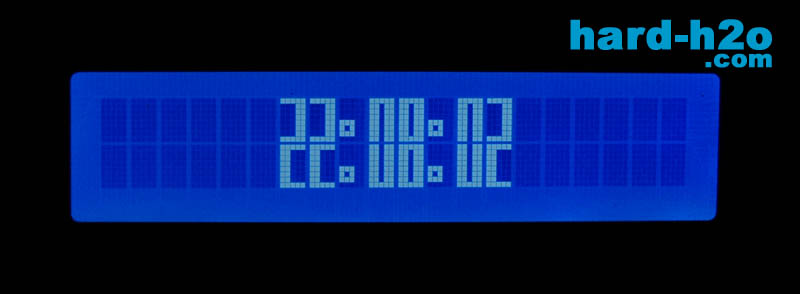

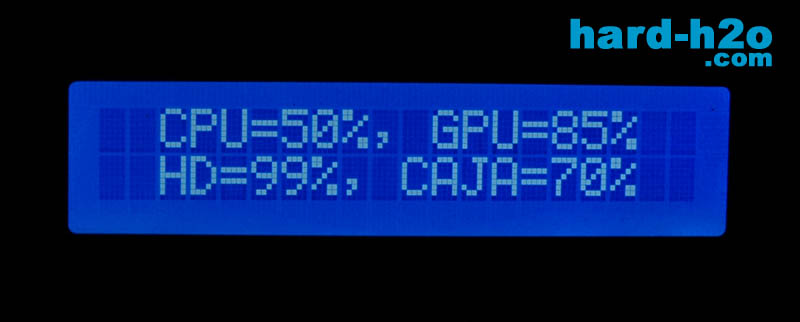

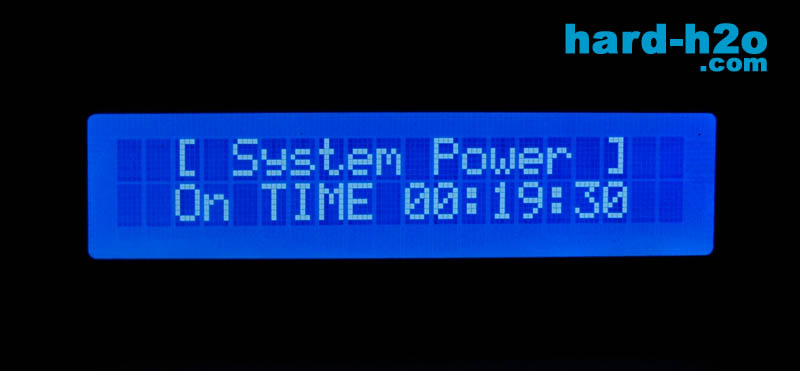

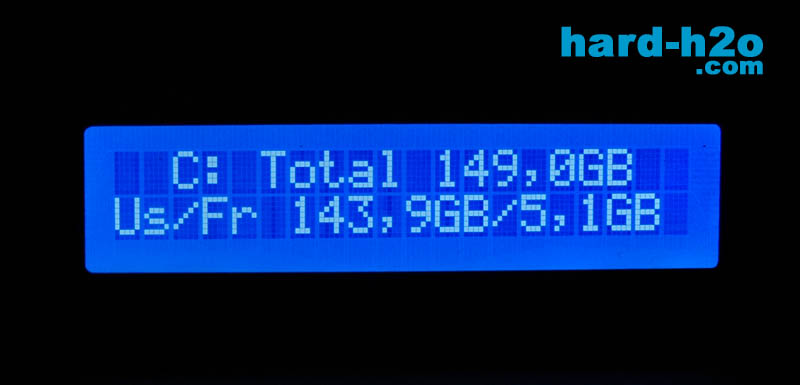

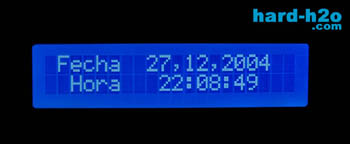

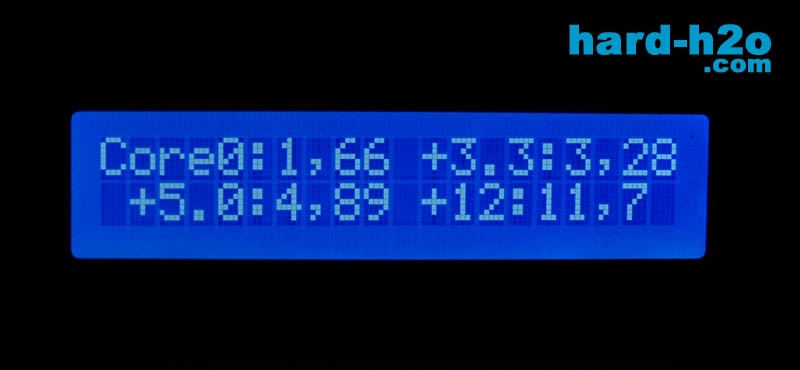

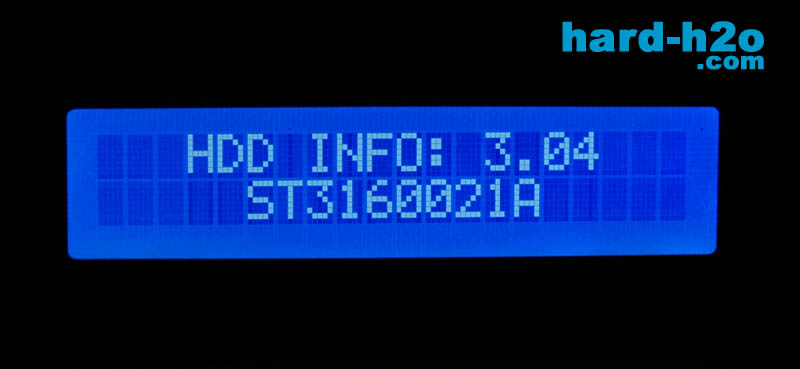

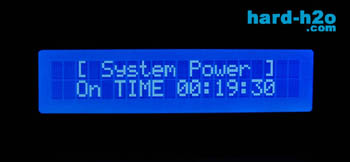

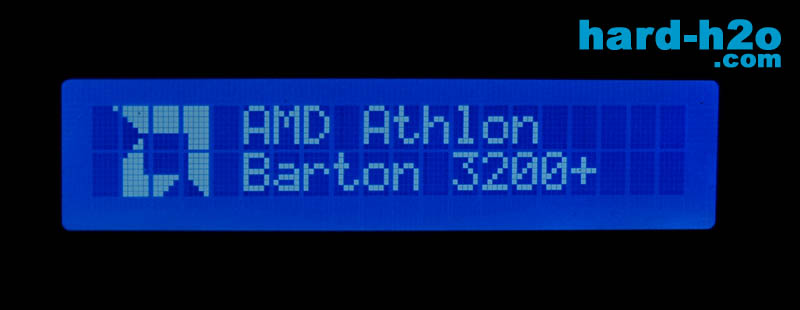

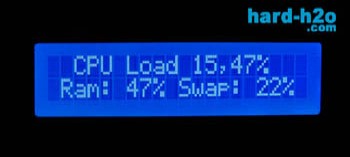

Además, tiene como añadido que además podremos controlar la velocidad de hasta cuatro ventiladores e interactuar con multitud
de programas para sacar por la pantalla del LCD lo que más nos plazca (y se encuentre dentro de las posibilidades). Sin duda alguna un
elemento que los modders valoran muy positivamente a la hora de moddear su caja.
Veamos el análisis de este modelo en concreto, que ya viene con un software específico para hacer que funciones, aunque esto
no suele ser habitual por encontrarse programas que suelen hacer funcionar LCDs
basados en ciertos chips específicos.
Especificaciones del producto:
Dimensiones
- 149.30(W) x 42.50(H) x 8.00(D) mm
Tipo de pantalla
- L.C.D (Liquid Cristal Display) 2x20
Color de la pantalla
- Fondo azul y letras blancas
Chip compatible
- HD44780
Colores del marco
- Disponible en negro y plata
Conexión con el PC
- USB 1.1/2.0 (interno o externo)
Contenido
Frontal LCD LIS2 Blue Eye
Manual del usuario (inglés)
CD con drivers y software
Cable USB interno y externo
3 cables de conectores de 3 pines
2 cables de conectores de 4 pines
Cable de alimentación
Presentación y vista en detalle:

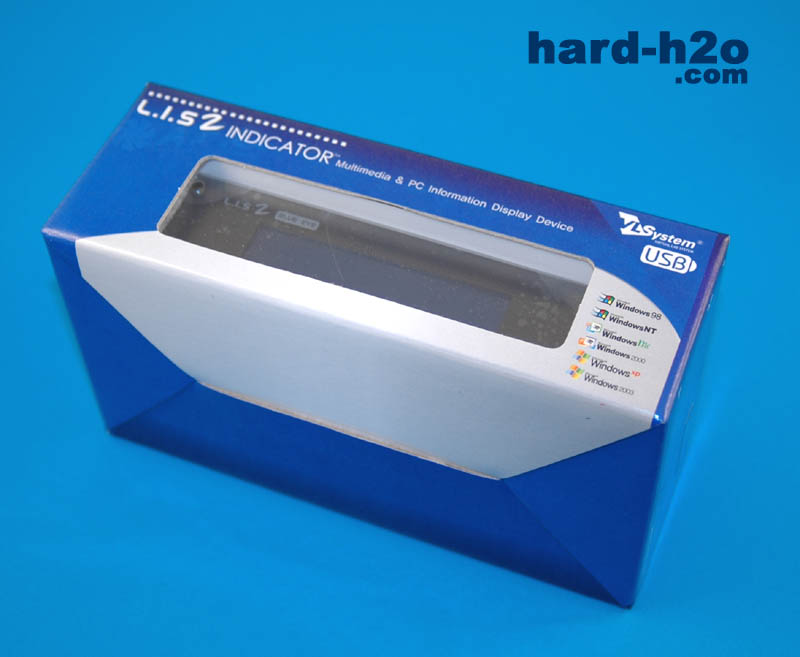

Así es como se presenta el producto, en una caja de pequeñas dimensiones donde se encuentra todo lo
necesario para montarlo. En la imagen vemos su aspecto, así como una serie de iconos que representan la información que
vamos a poder ir mostrando por el frontal.
En un lateral de la caja hay una ventana de plástico que nos muestra el aspecto real del frontal. Tiene
un aspecto magnífico, ya estamos deseando abrir el paquete para ver todo lo que contiene.

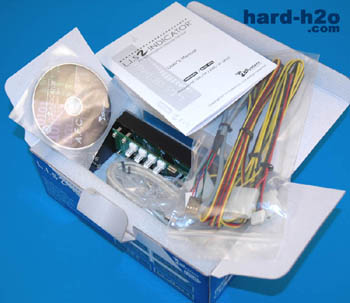

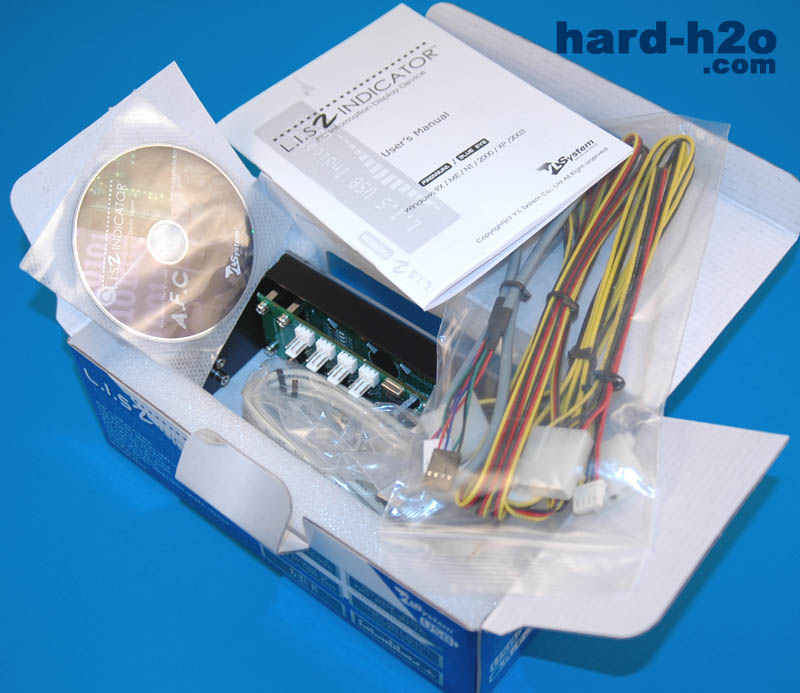

Una vez abierto nos encontramos con todo esto: cables, manual, CD, el frontal propiamente dicho, etc.
También observamos que el frontal viene protegido por una gomaespuma blanca que lo protege ante todo tipo de golpes,
una seguridad extra que muestra el alto nivel de cuidado que se le pone.
Para empezar tenemos el manual de funcionamiento del LIS2. Viene únicamente en inglés, pero muchos
de los gráficos que vienen son muy explicativos, aunque un poco liosillo de seguir si no sabes algo de inglés. No hay
ningún tipo de información en castellano.

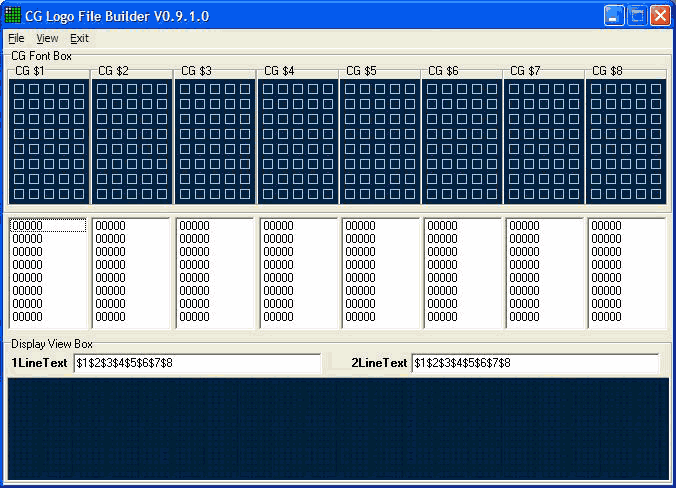

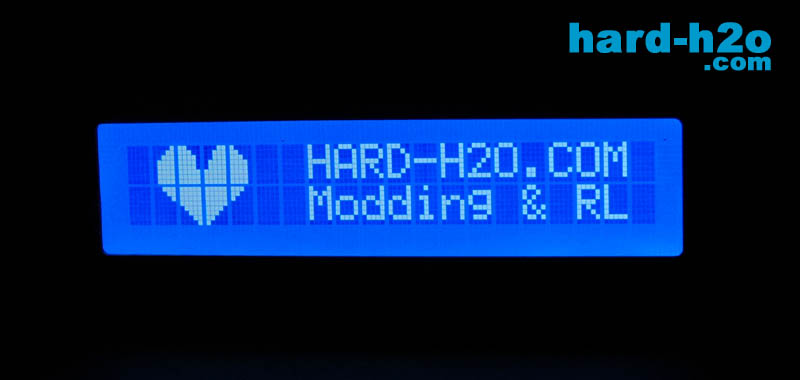

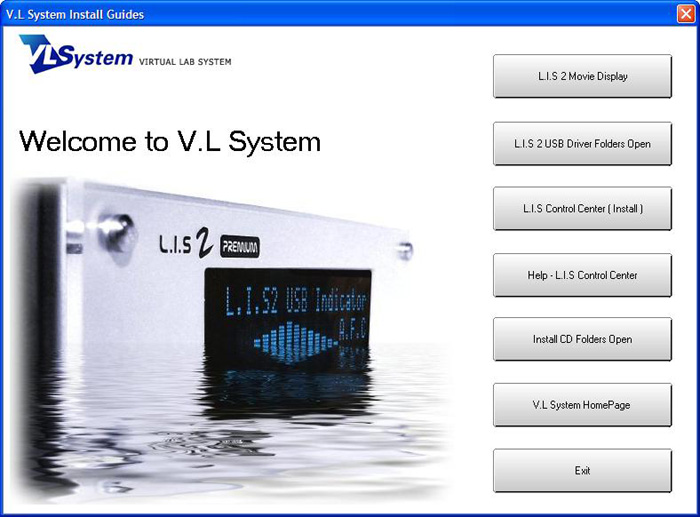

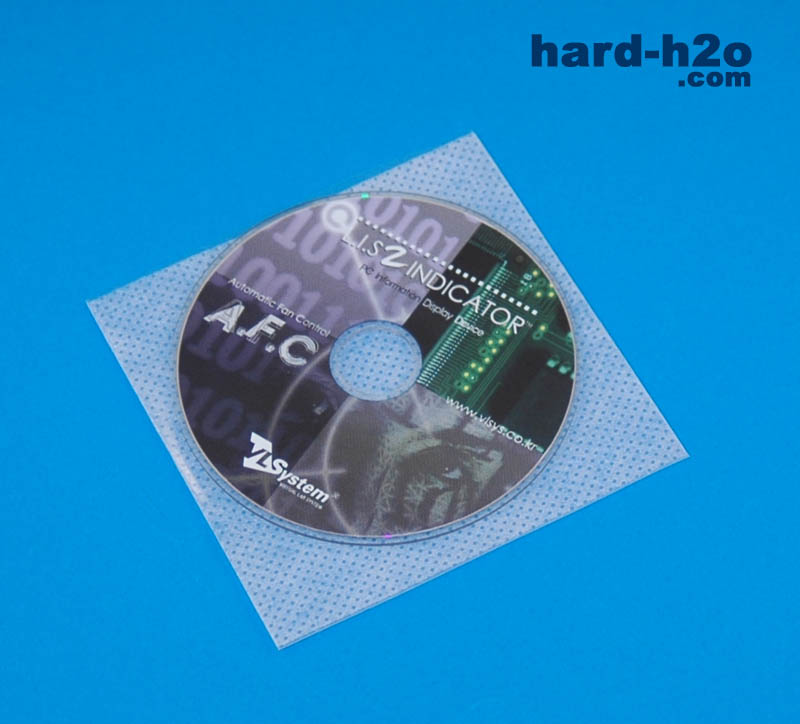

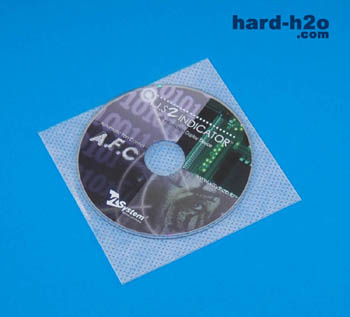

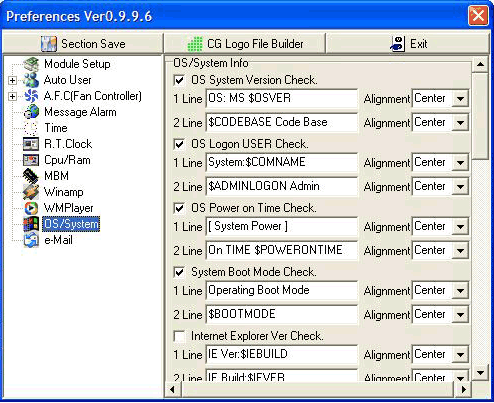

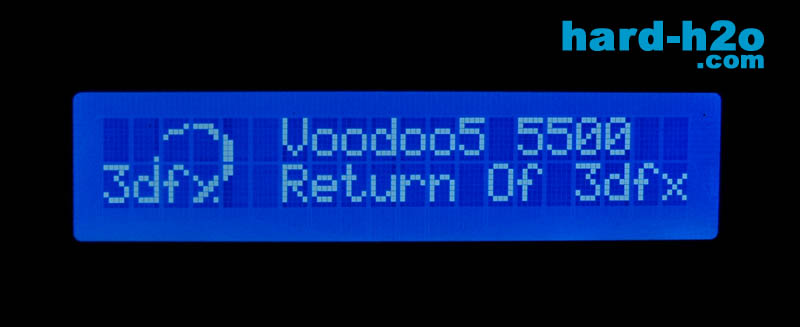

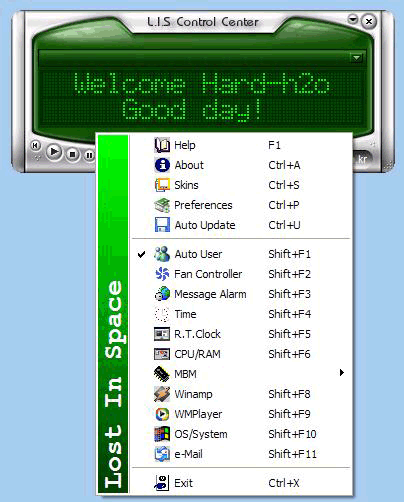

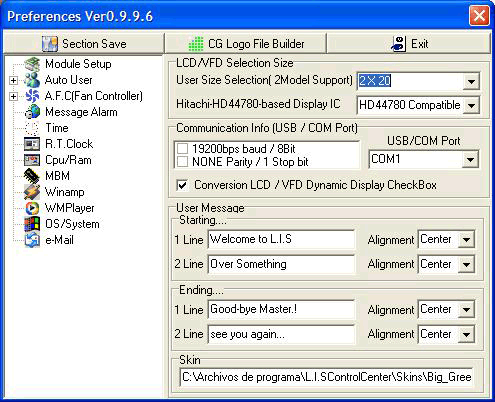

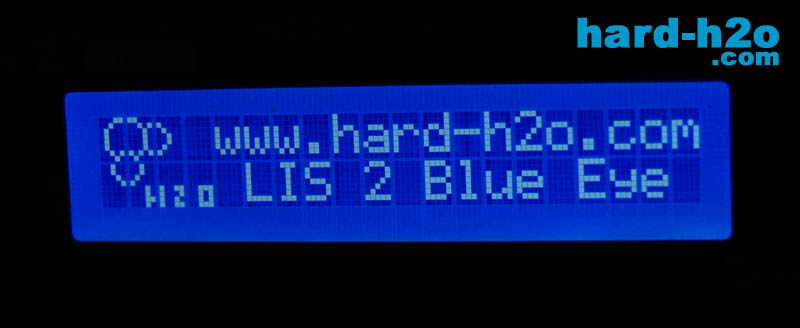

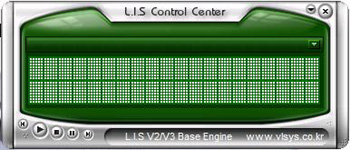

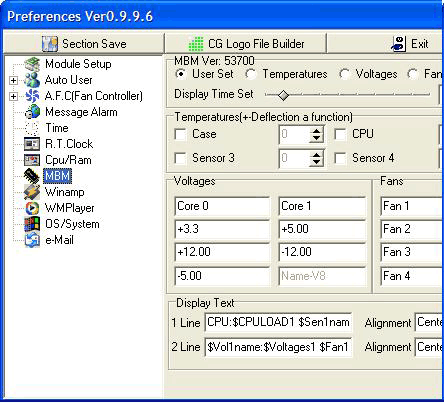

Luego, tenemos nuestro miniCD con los drivers y alguna cosilla más, como un vídeo de explicación
para diseñar nuestros propios logos y sacarlo por el frontal. También viene con una pequeña ayuda, también en inglés, que
podremos lanzar desde el propio programa de configuración.

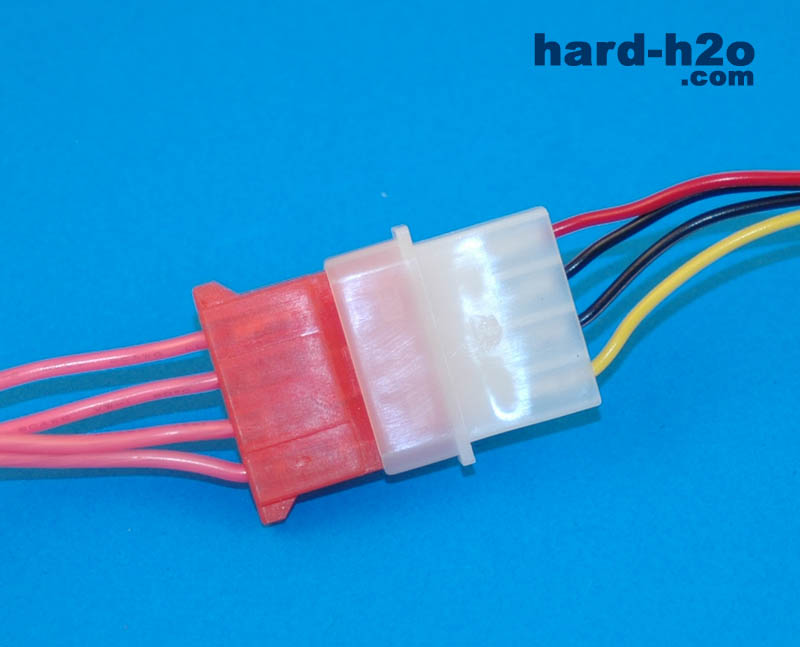

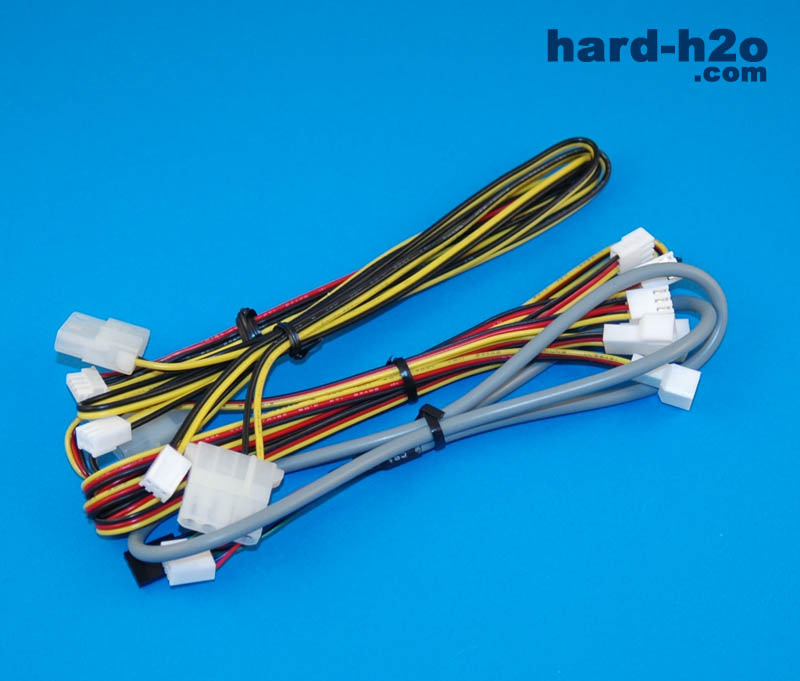

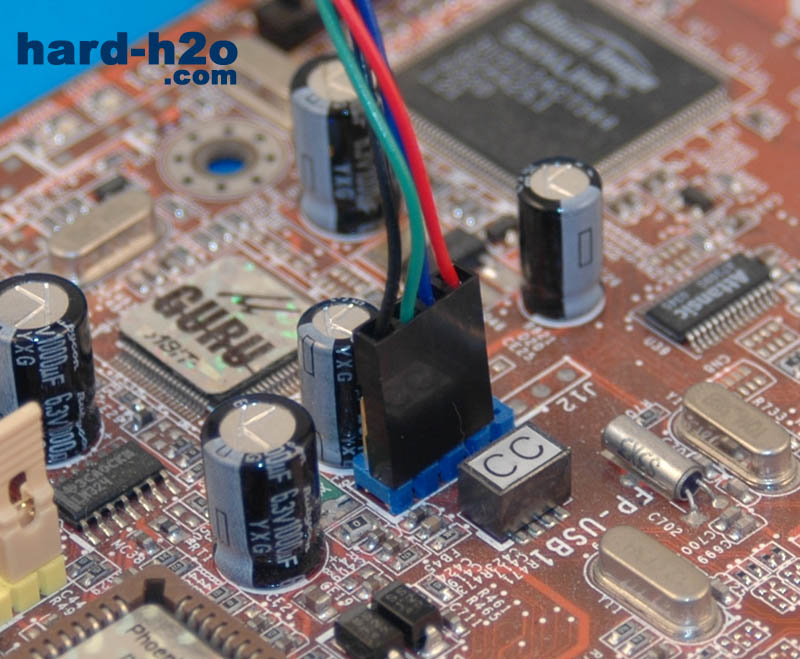

Y finalmente los cables para hacerlo funcionar. Tenemos el de alimentación del frontal, la conexión USB
(ya sea interna a la placa o a uno de los puertos externos), 3 cables para ventiladores de 2 pines y 2 cables para
ventiladores de 4 pines. No hay adaptadores de 4 a 3 pines.

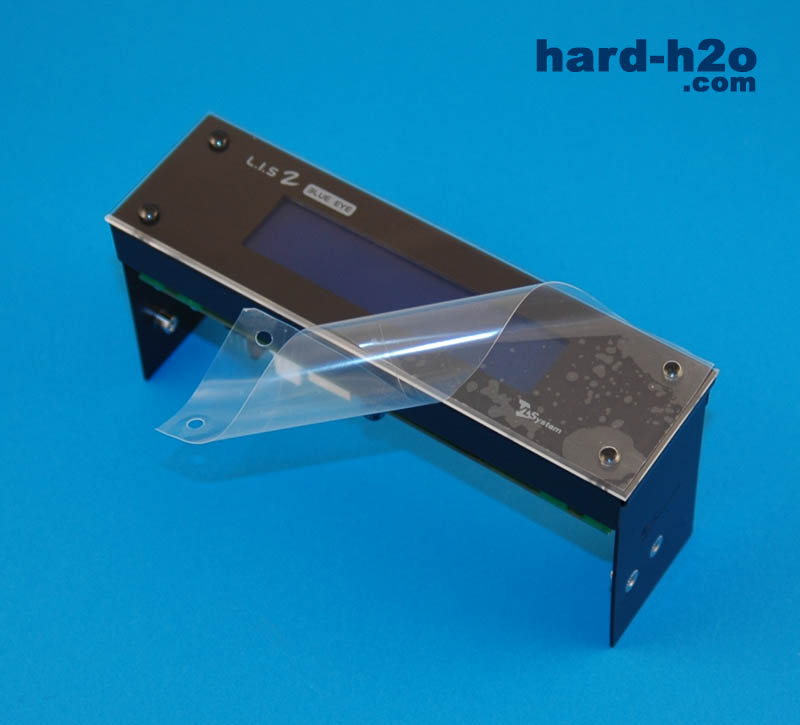

El LIS2 viene protegido por una lámina de plástico que lo previene de algún tipo de roce que lo
pueda estropear. Se retira con bastante facilidad para que se pueda ver de mejor forma.

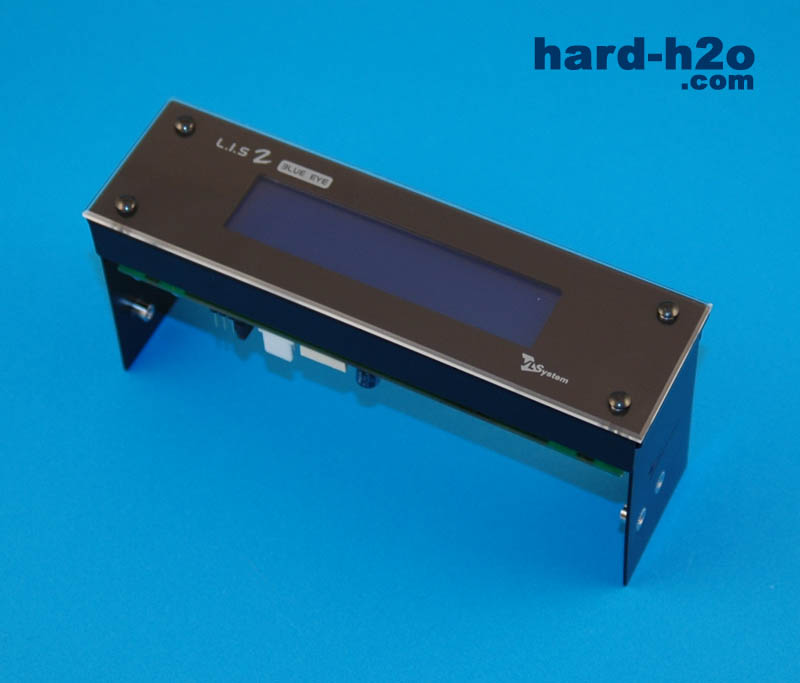

Una vez quitado el plástico este es el aspecto que presenta.
Realmente tiene una vista estupenda, sólo hay que pensar lo bien que quedará en la parte frontal de
nuestra máquina. En este caso el marco del LCD viene en negro, pero también hay versiones en plata, y con el LCD/VFD
en otros colores.

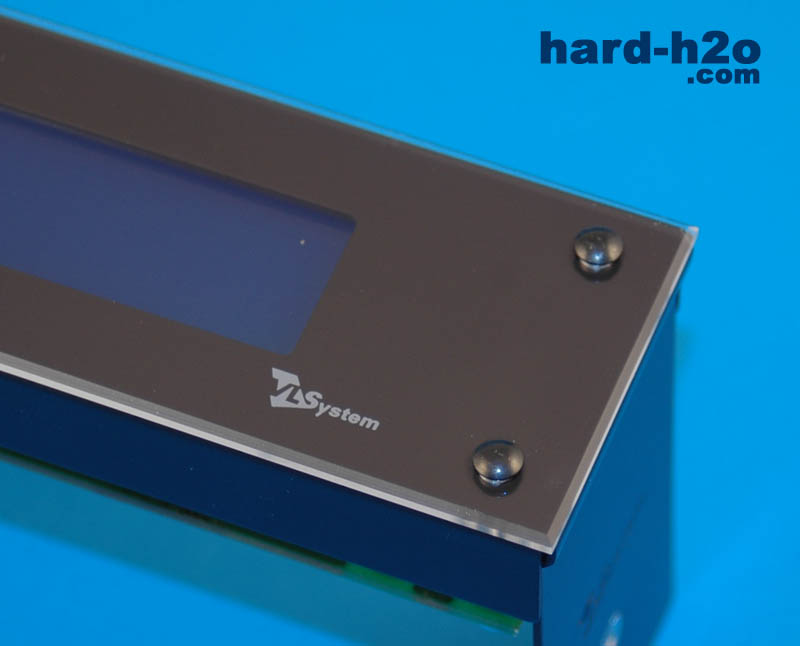

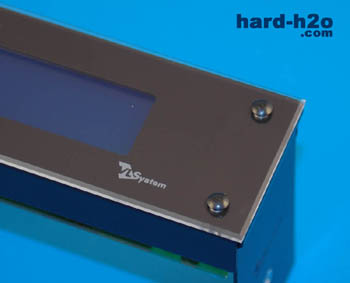

El frontal viene protegido con una chapa de metacrilato de 2mm de espesor y que viene sujeta con
dos remaches negros como vemos en la imagen. Se acopla perfectamente al frontal y protege de daños al LCD.

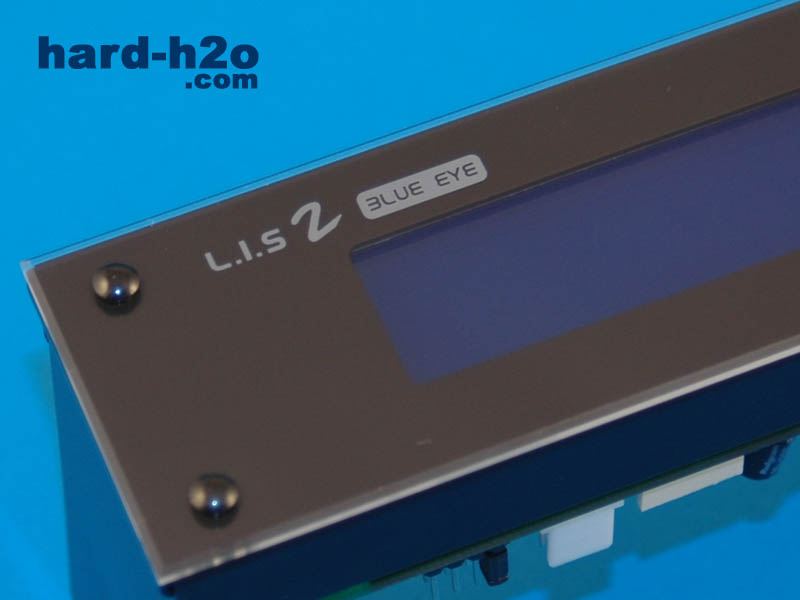

En la esquina superior izquierda vemos el nombre del frontal: L.I.S. 2 (Lost in Space) y que pertenece
a la serie "Blue Eye", lo que nos indica que es un LCD y no un VFD como la serie Premium. El acabado es inmejorable.

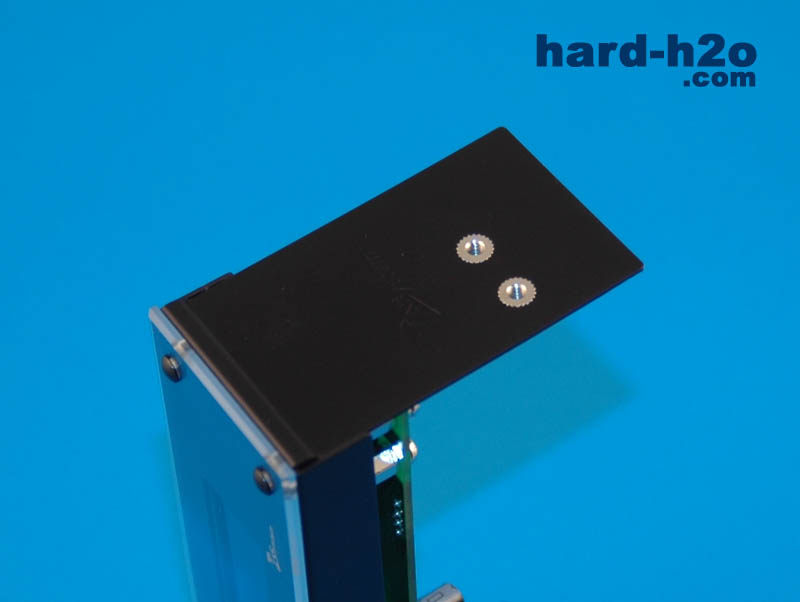

En uno de los laterales vemos los agujeros para su montaje. Tiene unas medidas estándar por lo que se podrán poner
en todo tipo de cajas.

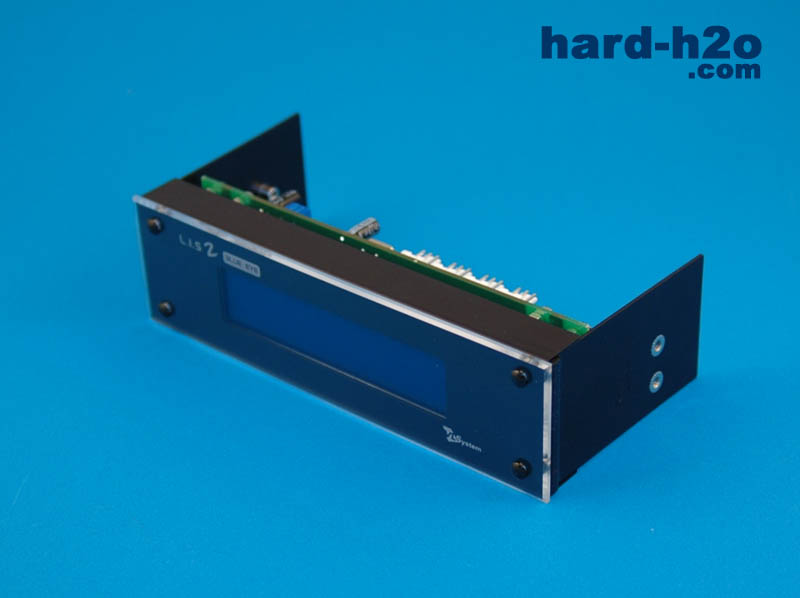

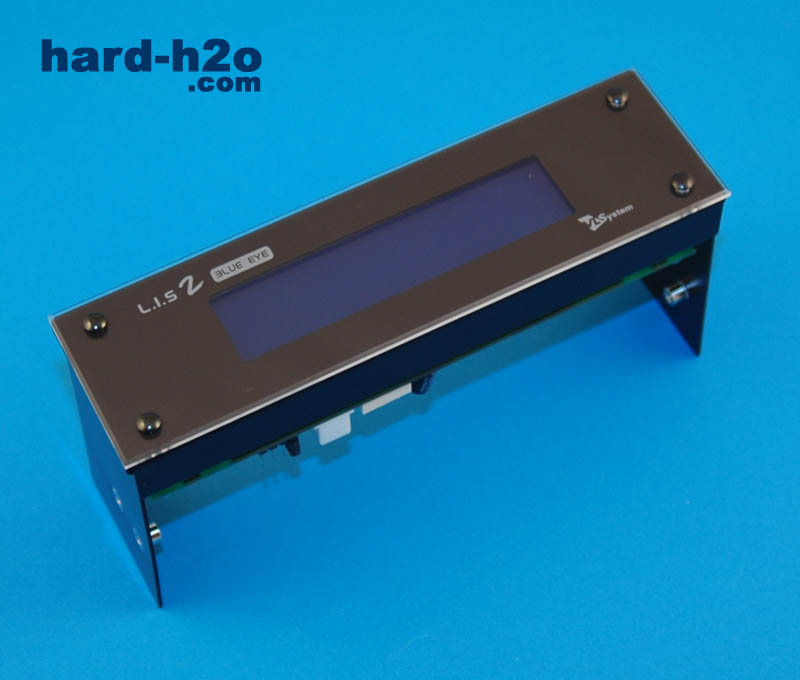

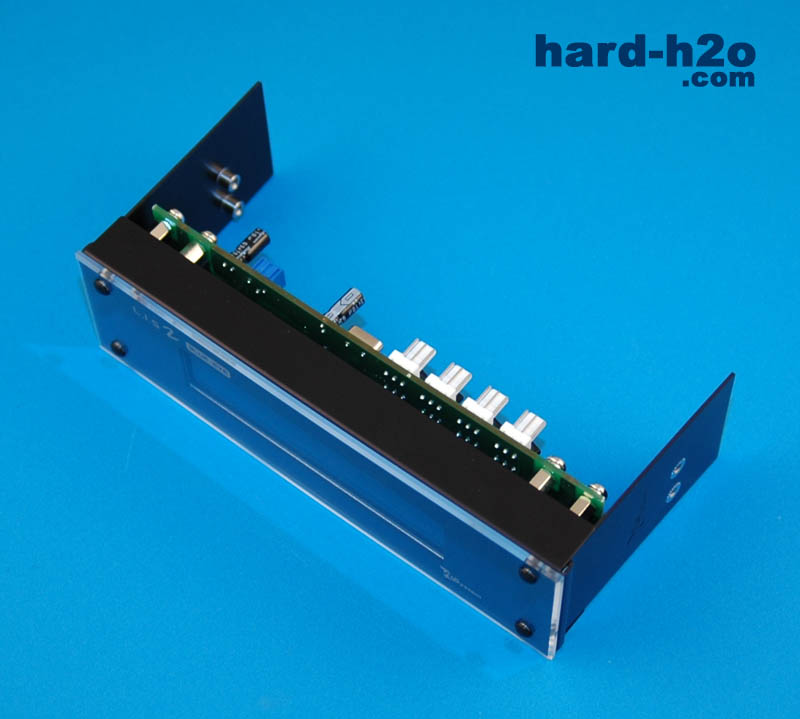

Aquí podemos ver el aspecto del frontal con las conexiones traseras asomando por detrás. Ya está todo
preparado para empezar a montar nuestro frontal.
Por la parte de atrás vemos que el LIS2 tiene una placa de circuito, donde están todas las conexiones,
fija al frontal por medio de unas varillas de metal y sujetas por tornillos. Vemos las conexiones de tres pines que
utilizaremos para conectar los cables de los ventiladores, ya sean de 3 o 4 pines.

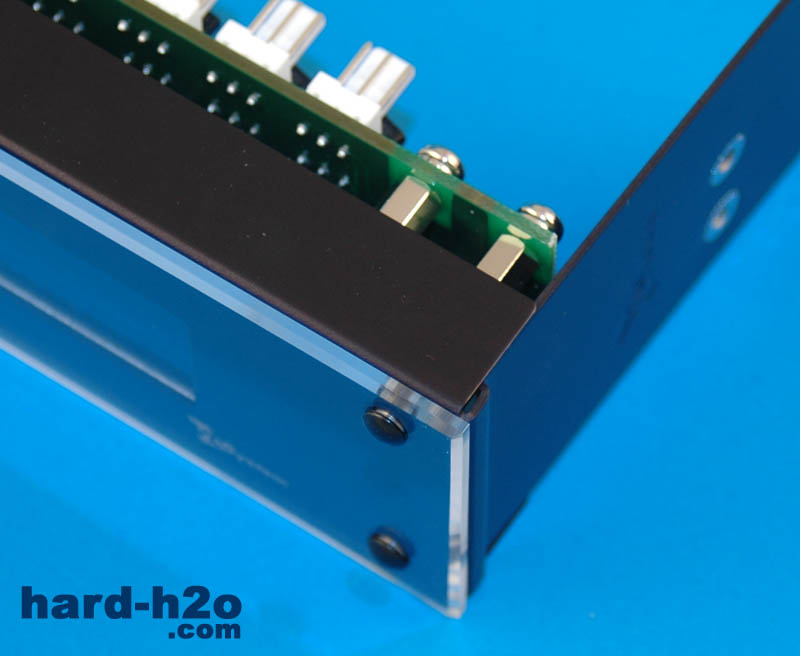

Detalle de la fijación de la placa de circuito al frontal.

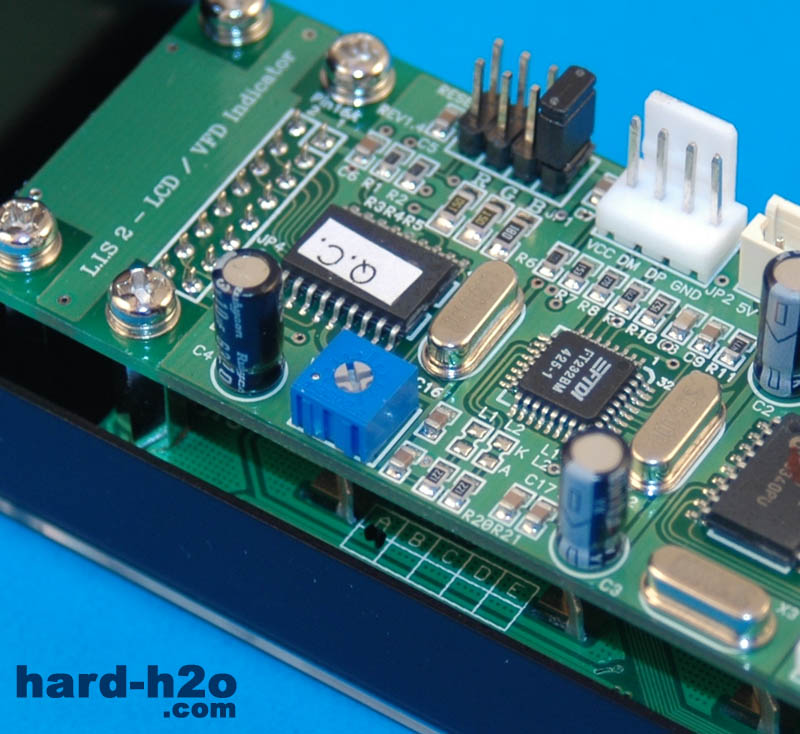

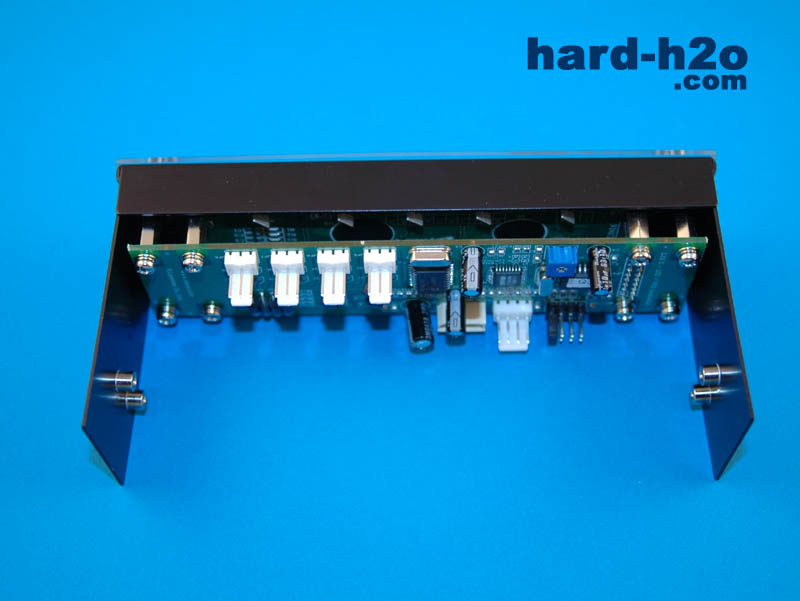

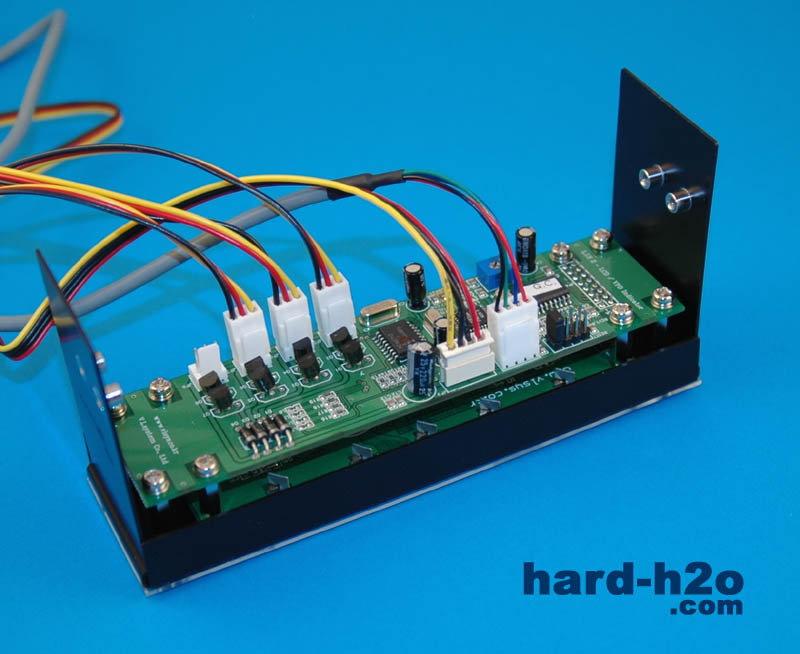

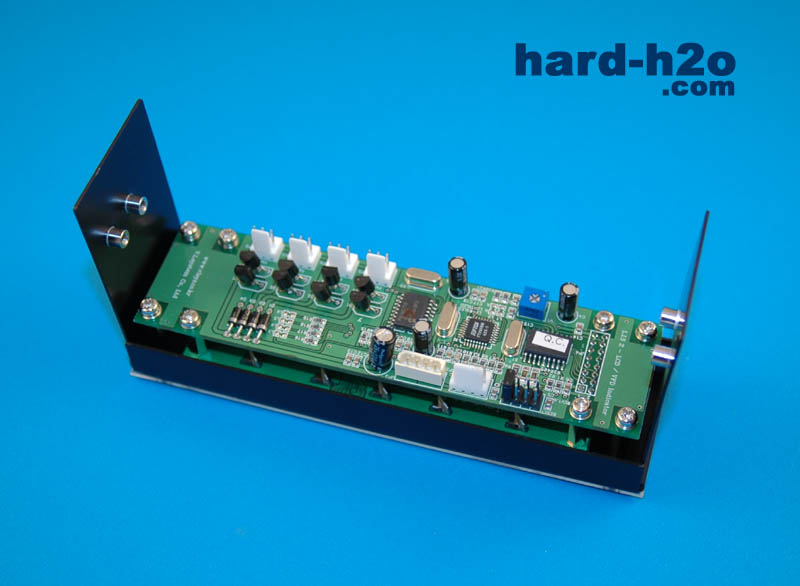

Aquí tenemos una vista superior de todas las conexiones traseras y chips que utiliza el LIS2.

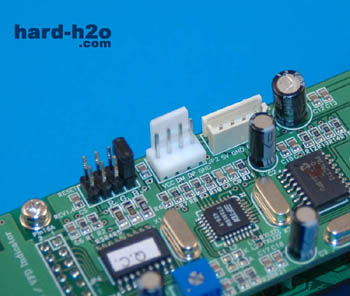

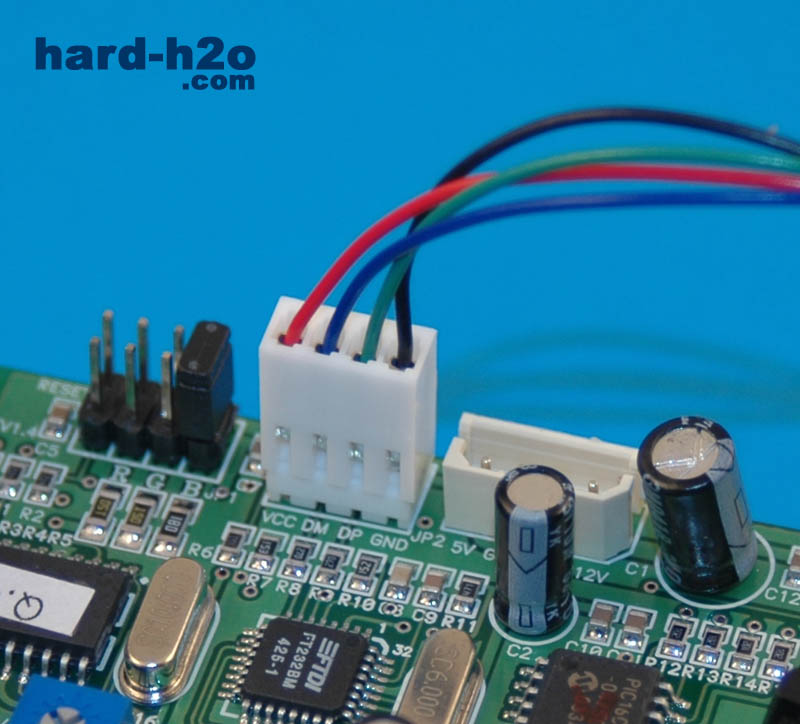

Vemos que hay diversas conexiones en la placa de circuito, entre las que se encuentran los conectores
para los ventiladores, la alimentación, la conexión USB al PC y unos jumpers que se deben dejar como vienen por defecto.
En principio se utilizan para elegir el color de fondo del LCD, pero en nuestro caso hay que dejarlo como está porque no se
puede cambiar.

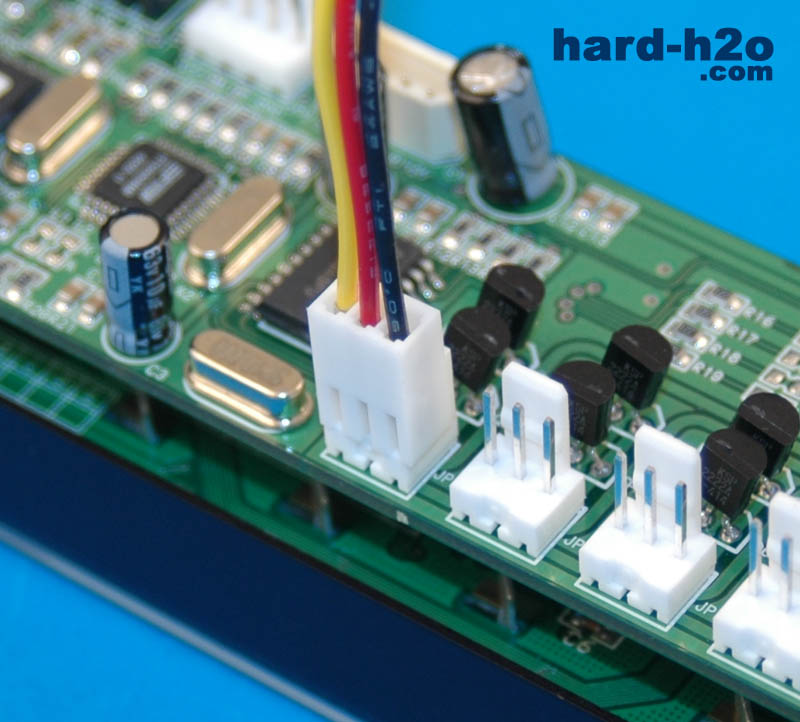

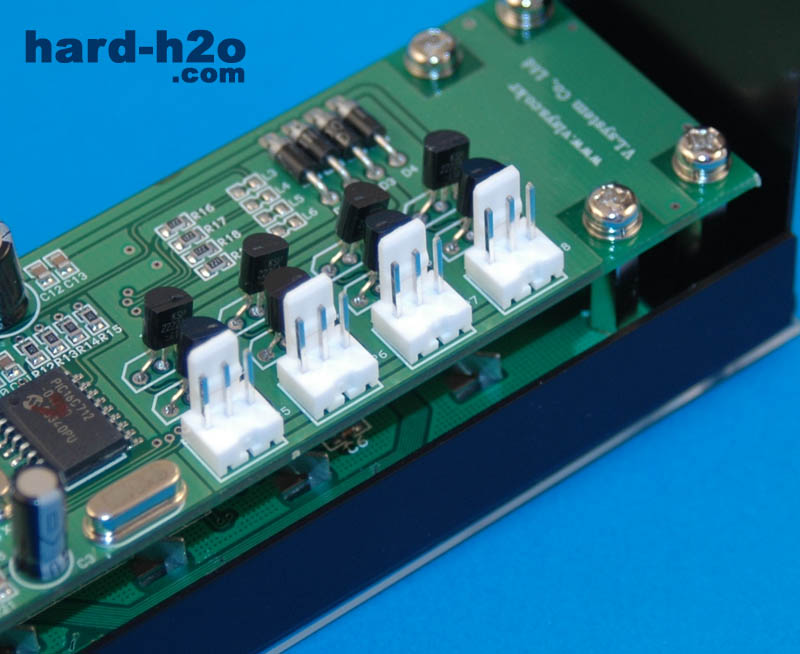

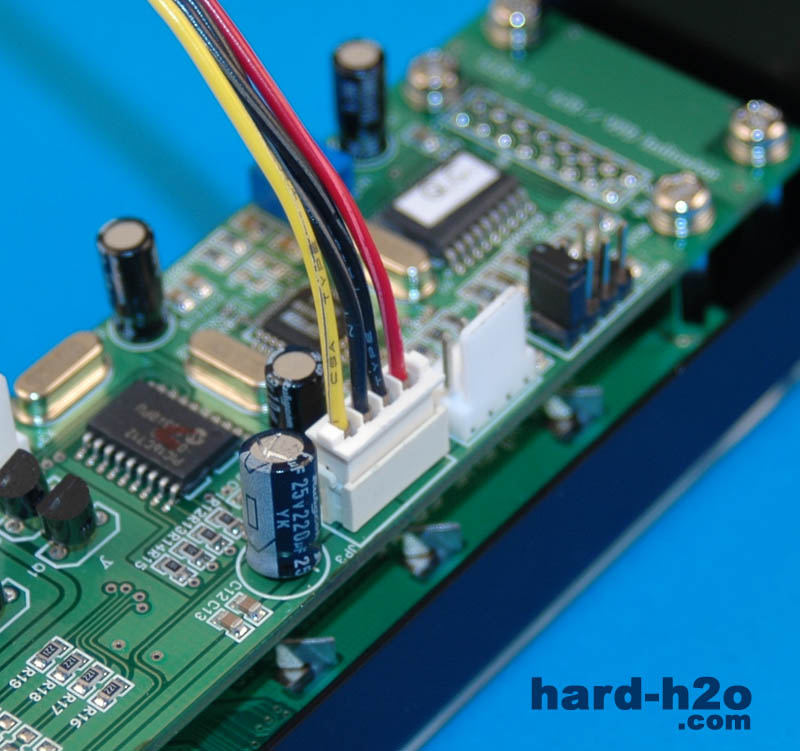

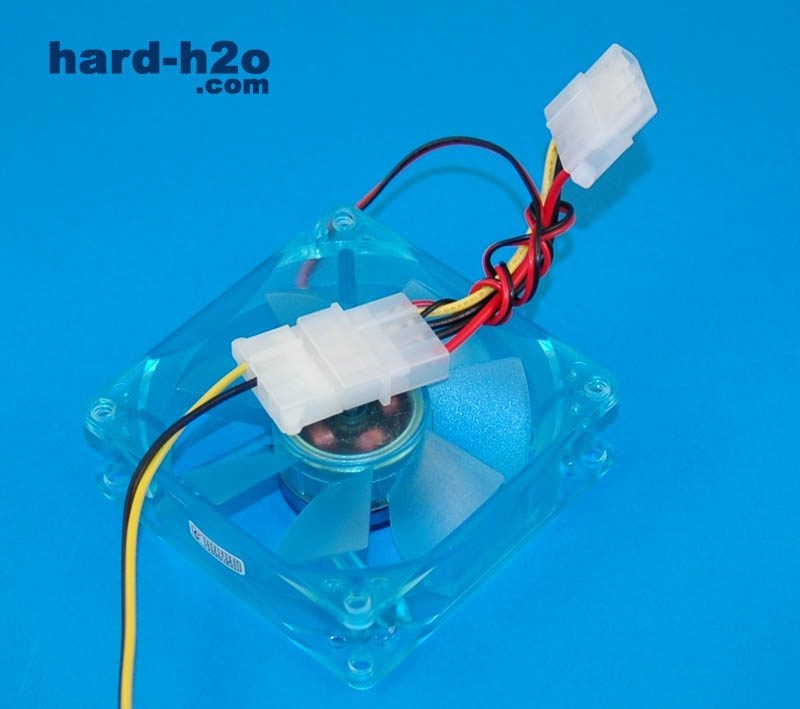

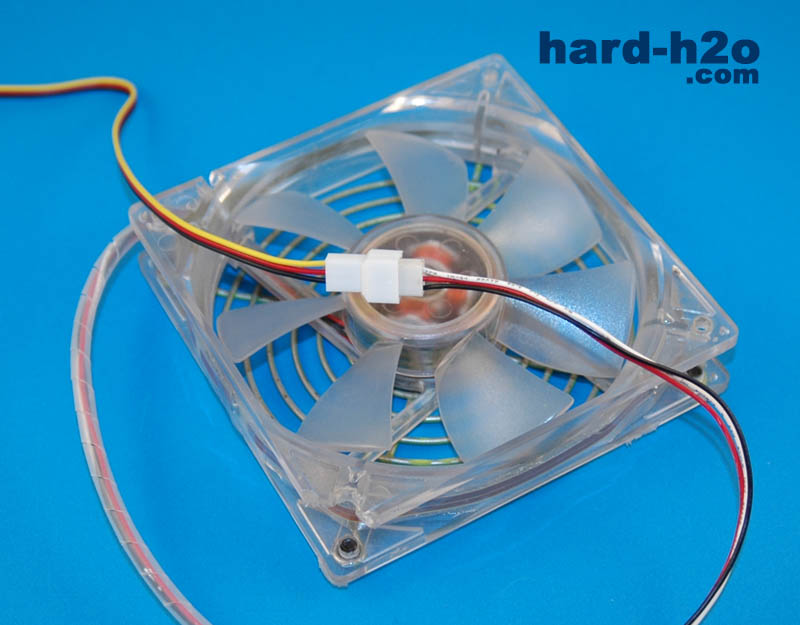

Aquí tenemos los 4 conectores para ventiladores, que utilizan 3 pines en un extremo y por el otro tenemos
la posibilidad de utilizar hasta 3 ventiladores de 3 pines y hasta 2 de 4 pines, hasta un total de 4 ventiladores.
Vemos que hay una serie de componentes que hacen posible que el LIS2 funcione así como una segunda placa de circuito
por debajo de la principal. En la parte izquierda vemos con unas letras en blanco el nombre del producto, pero no distingue
si es LCD o VFD, probablemente porque los dos tipos de displays utilicen las mismas placas de circuito, y lo único en lo
que se diferencien sea en la técnica de iluminación.
