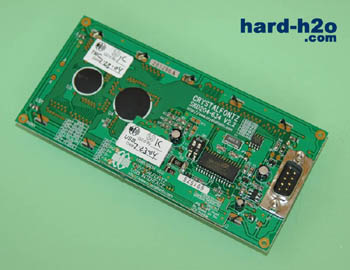

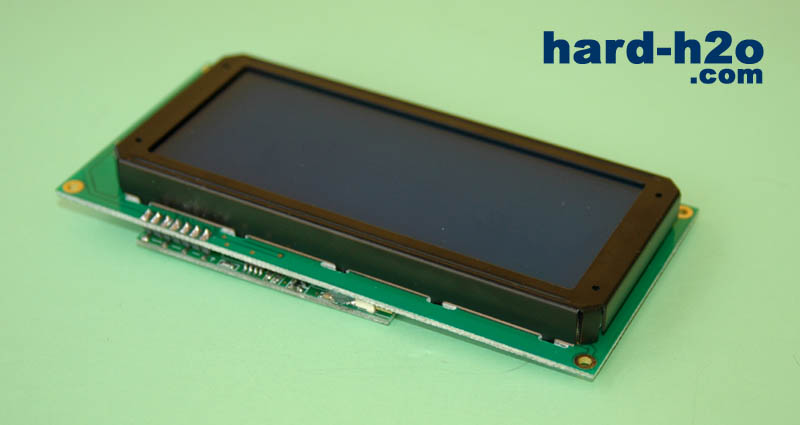

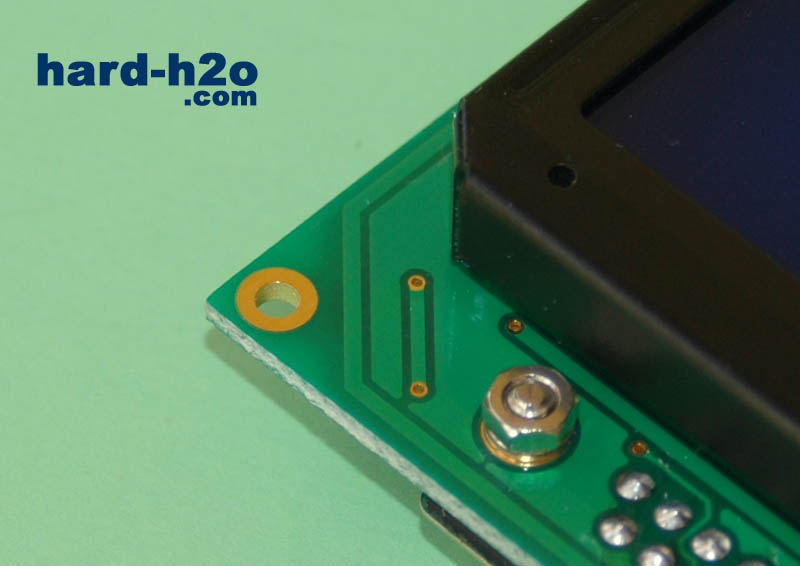

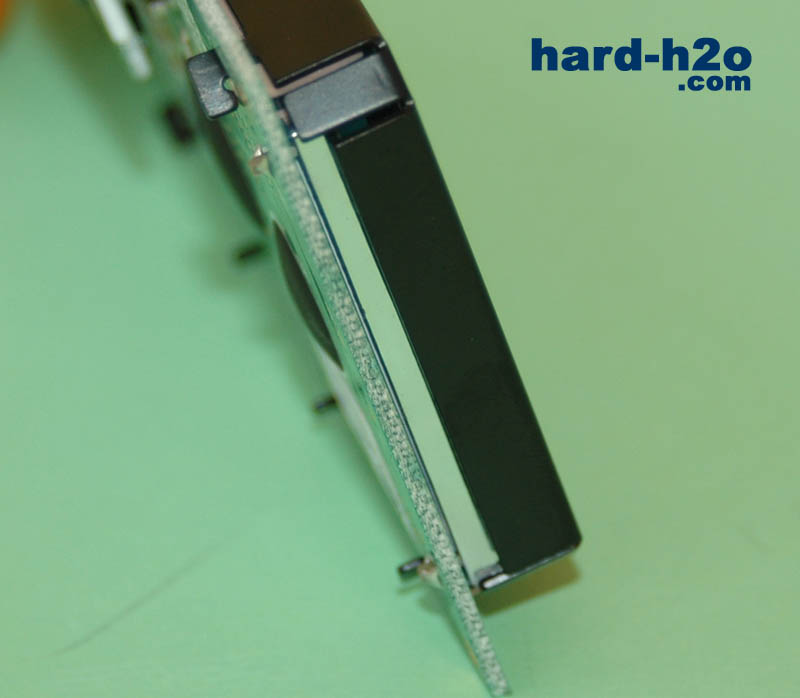

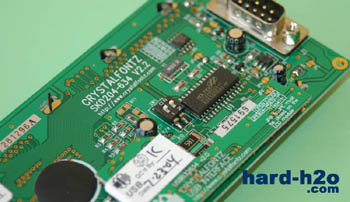

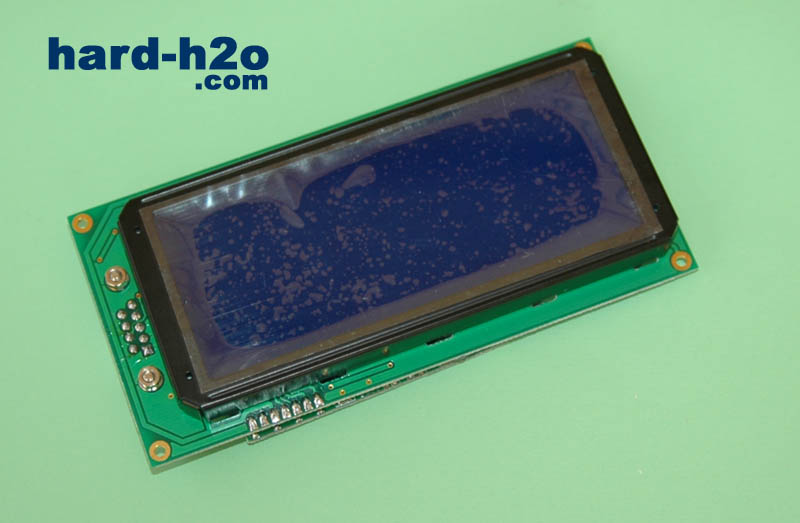

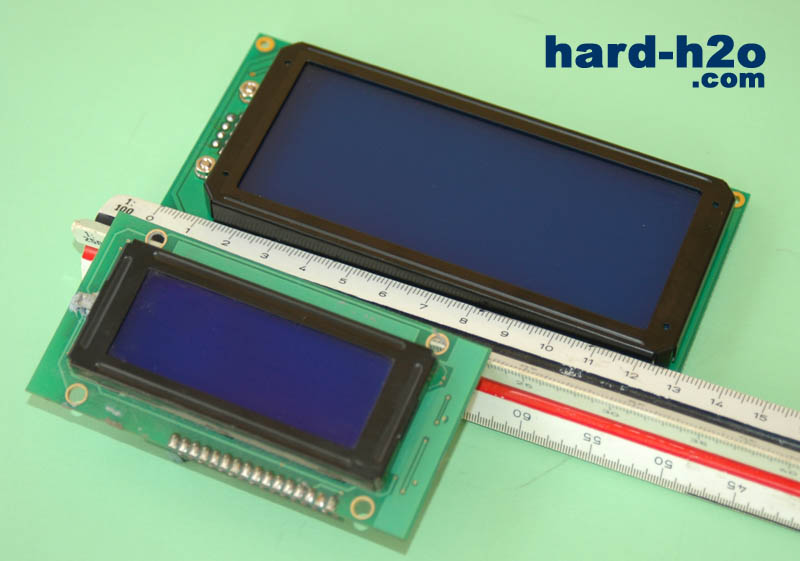

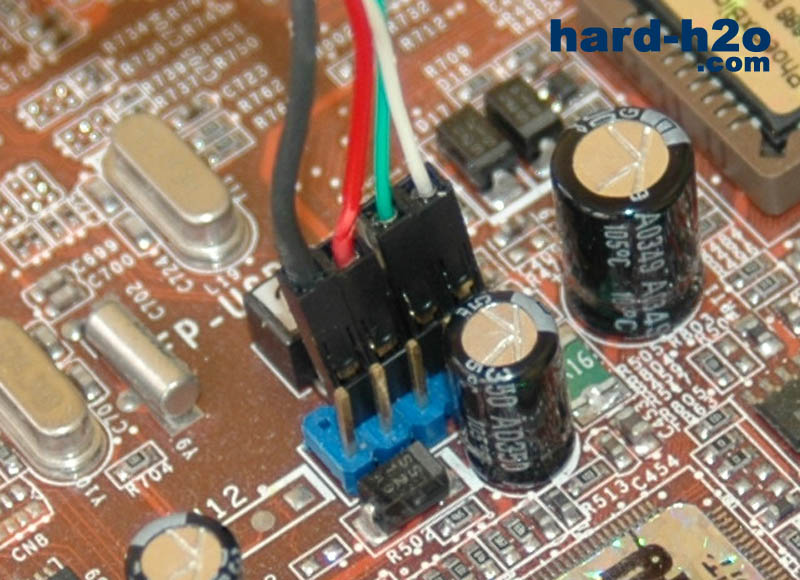

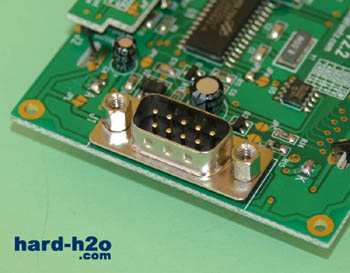

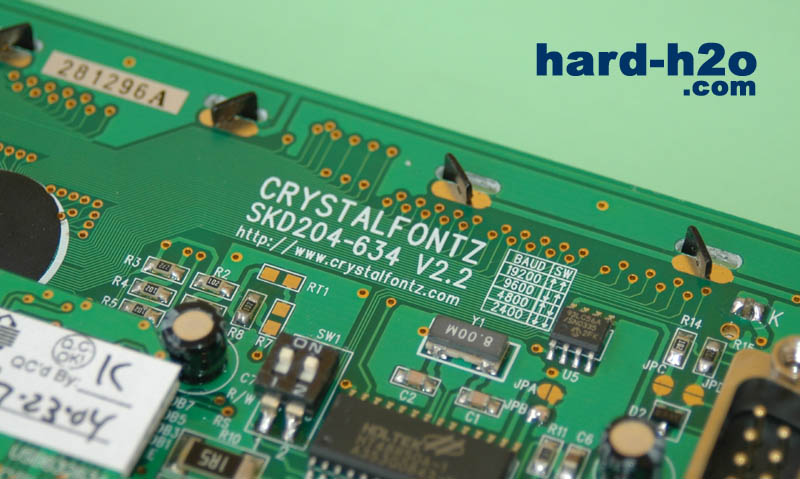

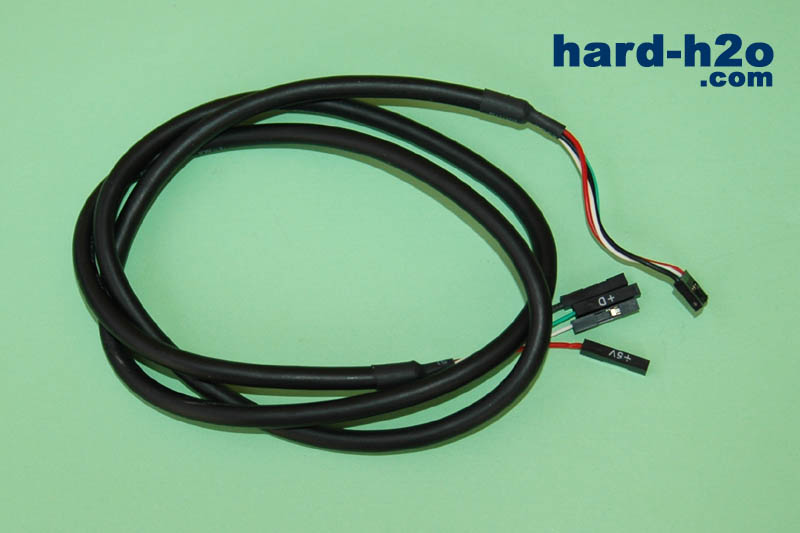

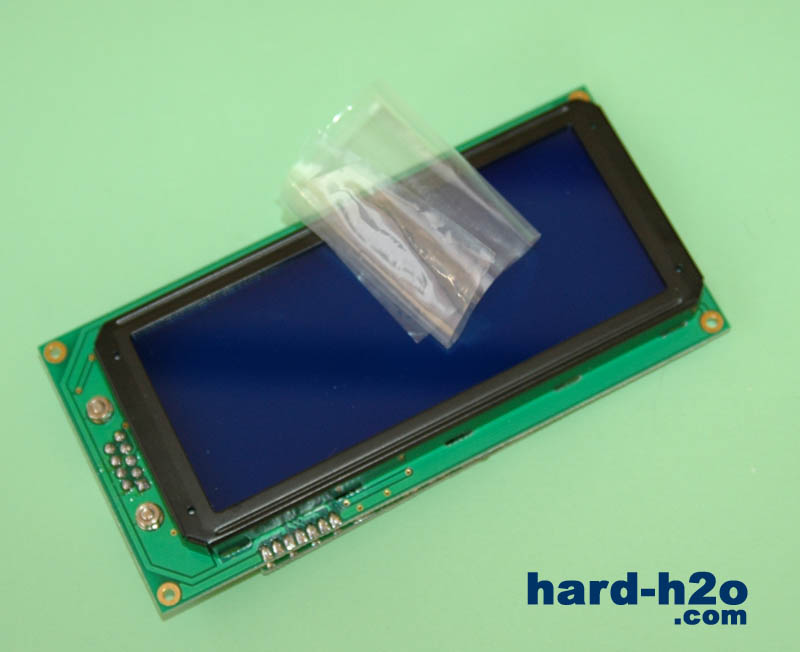

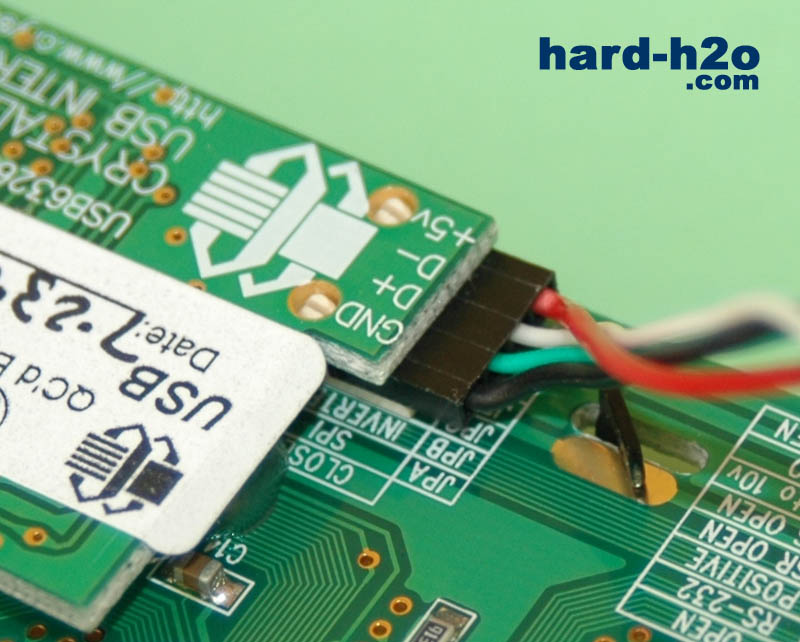

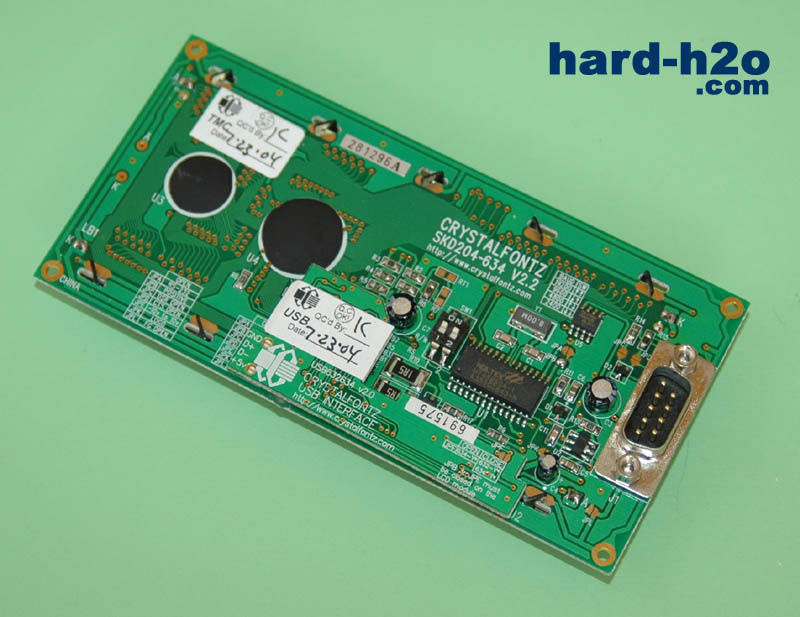

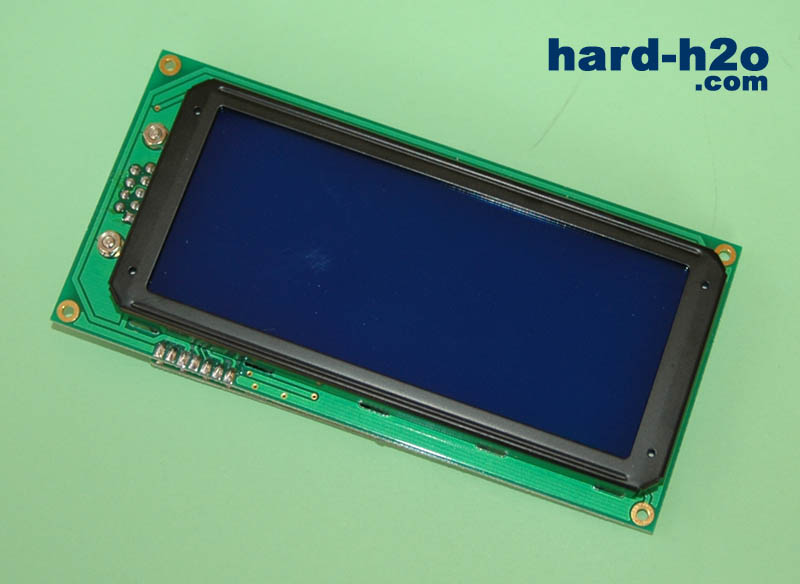

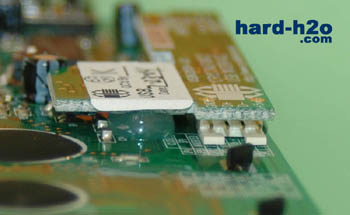

La conexión del cable del LCD se debe realizar siempre siguiendo las indicaciones del manual de la placa. La foto es simplemente orientativa. Cuando acabemos, podemos seguir. Encendemos el pc y esperamos a que termine de cargar el sistema operativo.

Una grata sorpresa, detecta la pantalla nada más terminar la carga del sistema operativo.

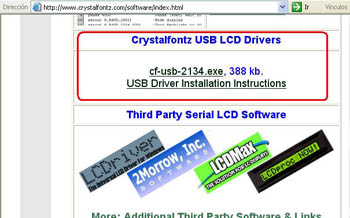

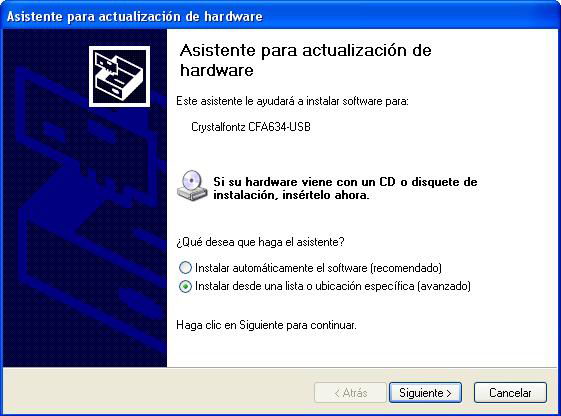

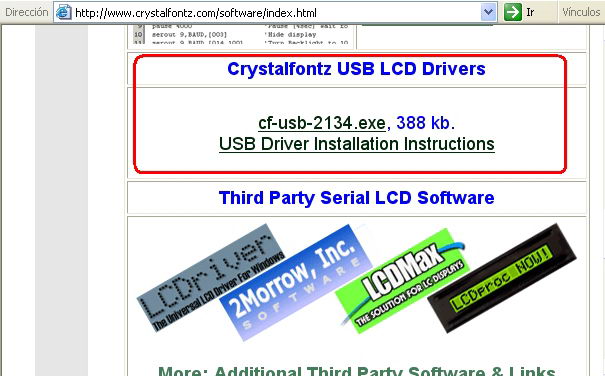

Tras salir el diálogo de instalación indicando que se ha encontrado un dispositivo nuevo, procederemos pinchando en Instalar desde una lista o ubicación específica. Recordemos la dirección donde instalamos con anterioridad los drivers.

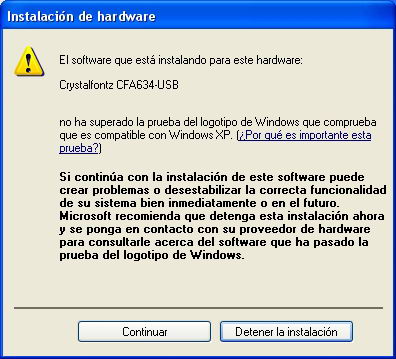

Antes de hacerlo pide la comprobación de que son los drivers correctos. El diálogo de alerta nos indica que no han pasado el certificado de Windows. Le damos a Continuar y problema resuelto. ¡Y por fin! Nuestra pantalla completamente instalada...

Y lista para usarse. Mostraremos aun algunos puntos del software que proporciona Crystalfont. Verdaderamente esto es un de los puntos más fuertes de este LCD, lo sencillo que es de instalar.

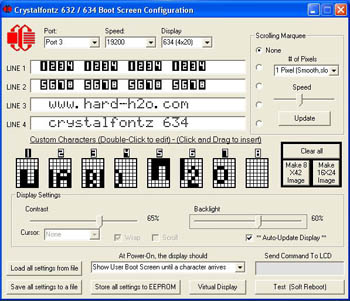

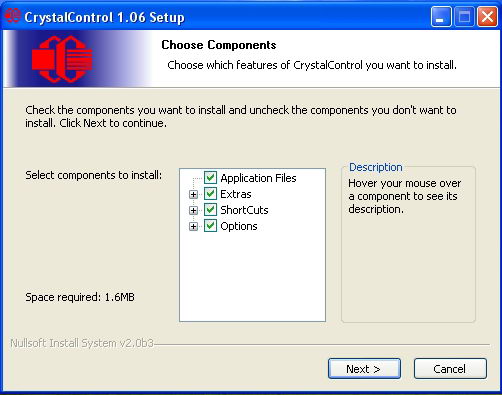

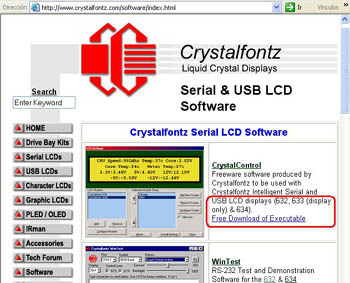

También podemos manejar el LCD con diversos programas que encontramos circulando por la red. A parte de comprobar el LCD son el software proporcionado por crystalfontz, he probado y comprobado como con el programa LCDStudio, se puede manejar también sin ningún problema, pues trae preinstalados los drivers para este LCD.

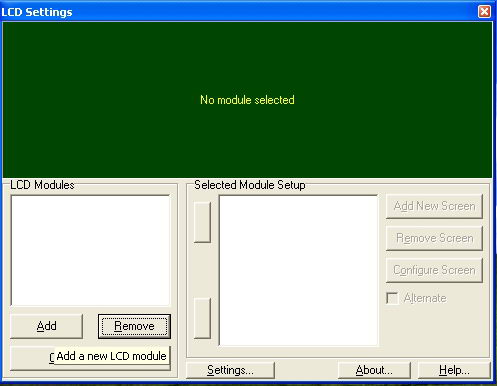

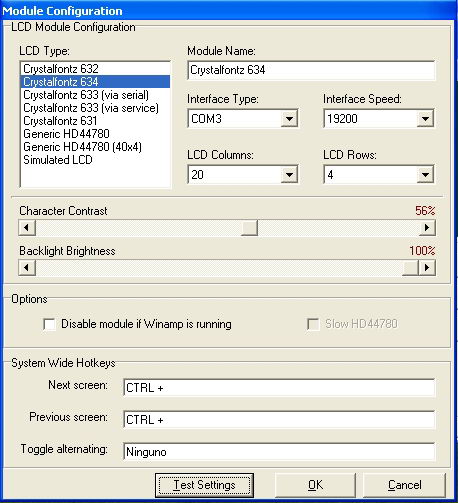

Nos saldrá la siguiente pantalla, el dispositivo emula el control por puerto serie (COM3 en nuestro caso), el resto de la configuración es exactamente la misma que se muestra en la imagen. Cuando terminemos pulsamos en Test Setting, comprobamos que por fin nuestro LCD cobra vida! Si todo va correcto pulsamos OK.

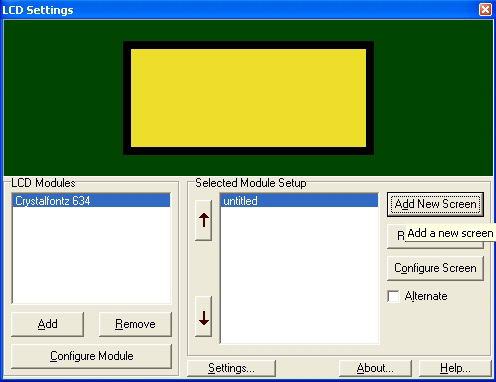

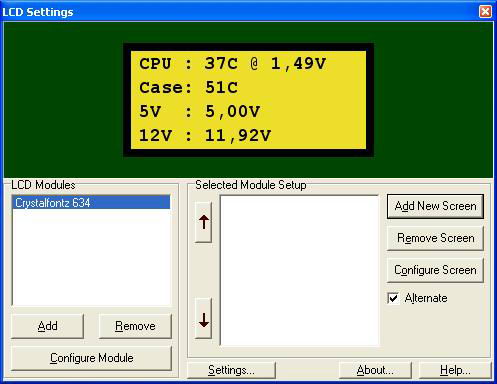

Pues listo, ya tenemos nuestro LCD dispuesto para hacer que muestre información. Vamos a ello. Pulsamos en Add New Screen (añadir nueva pantalla). Podemos mostrar información crítica del pc como temperaturas o información sobre nuestro hardware.

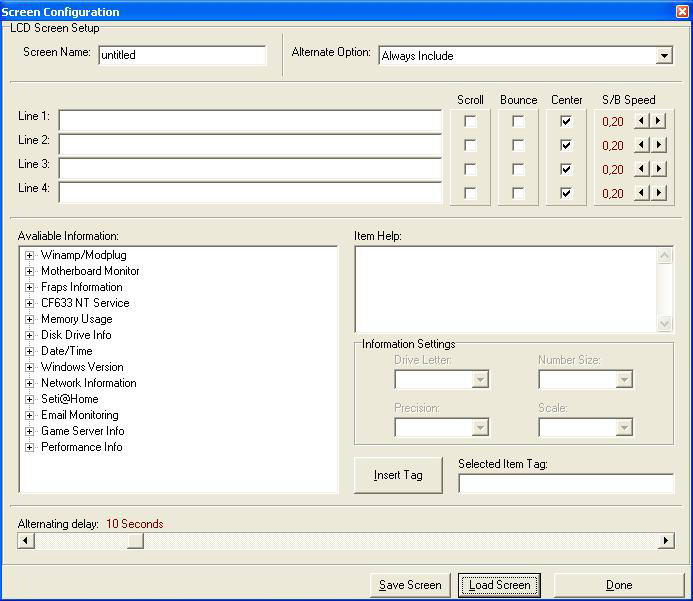

En la ventana de configuración de la nueva pantalla podemos seleccionar objetos (Temperaturas, revoluciones, voltajes, hora, SETI, HD, CPU, Memoria, Uptime, Email, etc.) y colocarlos en pantallas.

El editor de pantallas nos permite que nuestro LCD muestre secuencialmente una pantalla tras otra, con esto podemos conseguir que tras un periodo de tiempo predefinido, se vayan intercambiando la información que se muestra por la pantalla.

¡Y listo! ¡Nuestro LCD funcionando! Aquí vemos la vista previa que nos ofrece el programa.

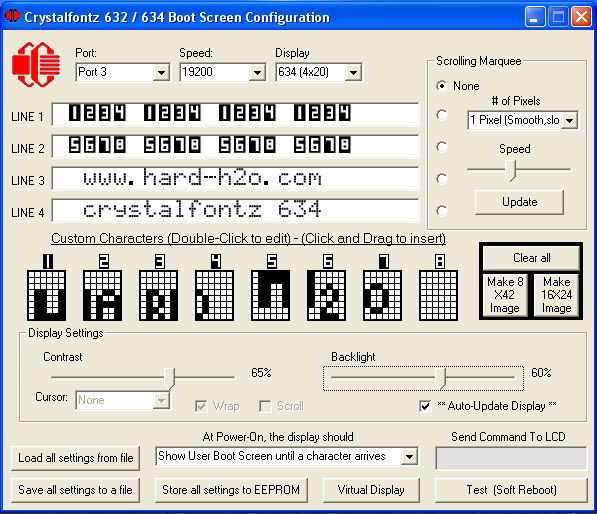

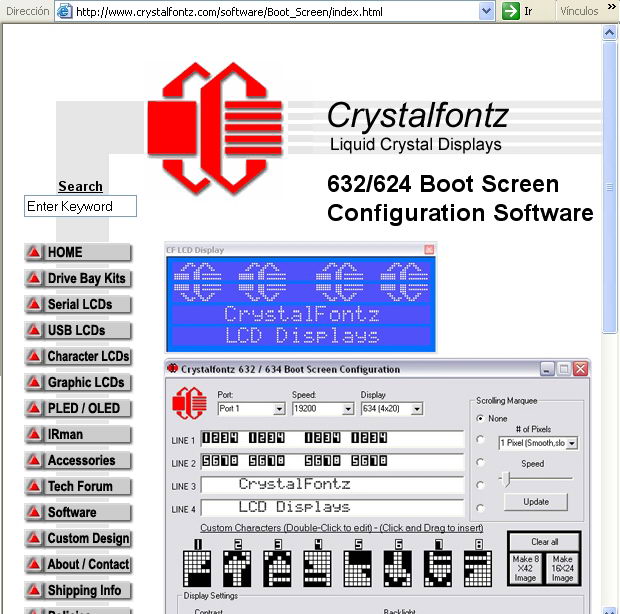

Buscando información del LCD, encontramos este otro software, también de crystalfontz. Con él además de mostrar información, podemos "dibujar" en nuestro LCD a base de puntitos.

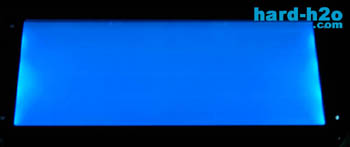

En esta foto dejamos la luminosidad en un punto medio y el contraste al mínimo; así apreciamos el tono del azul.

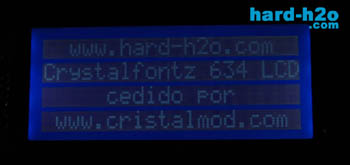

Iluminación al mínimo y luz de la habitación apagada. Aquí podéis ver el resultado. El contraste esta ajustado casi al máximo. Vemos así las 4 filas y el texto que hay dentro.

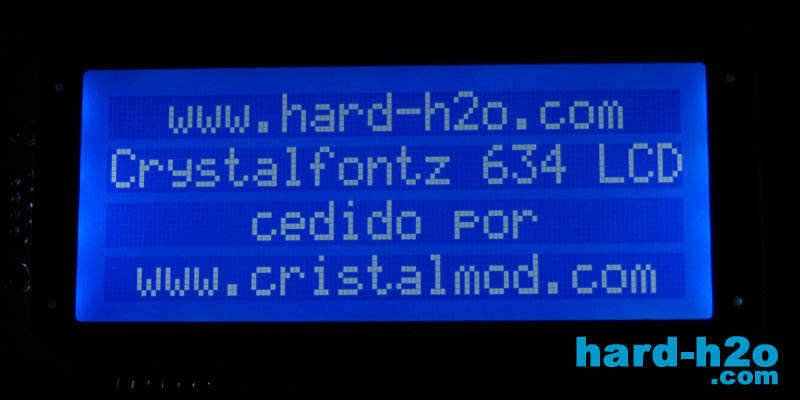

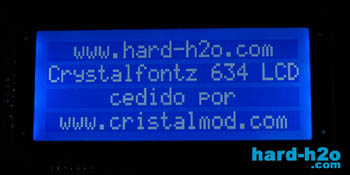

En esta foto podemos LCD con la iluminación al máximo, no tendréis problemas para verlo en la oscuridad, hasta os iluminará la habitación. El contraste para esta imagen esta graduado a la mitad, se ven claramente los caracteres en un tono blanquecino.

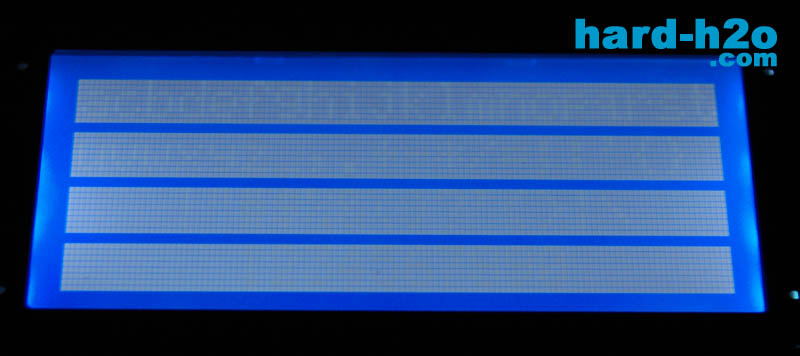

Esta es la prueba de contraste, con el contraste al máximo la pantalla quedará con sus 4 líneas prácticamente en blanco. Se distinguen algo los caracteres, pero podemos ver claramente los puntos que definen la pantalla.

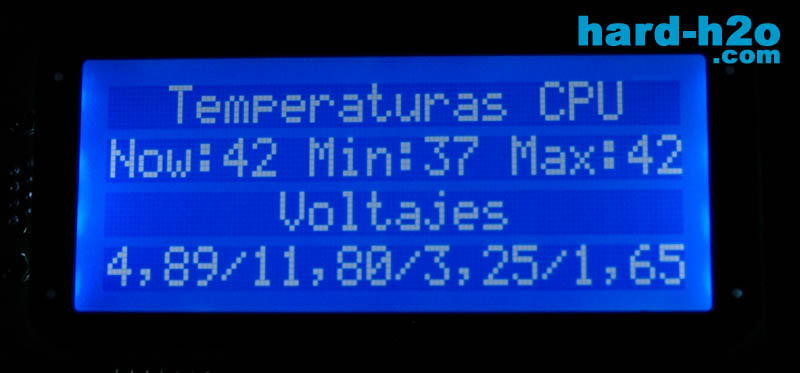

Una muestra de información del sistema. Aquí combinamos texto propio, con los valores de temperatura actuales e históricos así como los voltajes. La lectura es perfecta.

Gracias a la nueva tecnología FSTN aplicada en este LCD conseguimos ampliar el ángulo de visión un 25% más que en versiones anteriores.

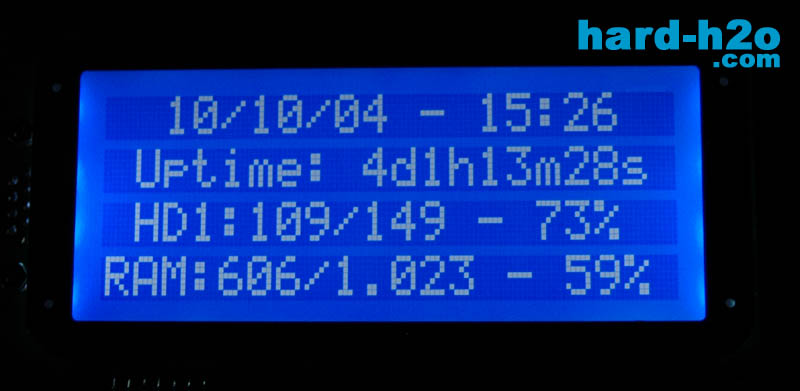

En esta otra muestra podemos ver el uso del PC. Hay multitud de combinaciones posibles para mostrar información, y el software las recoge casi todas.

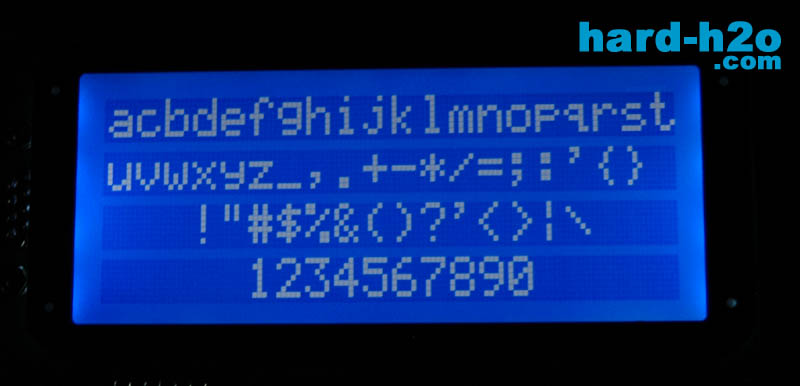

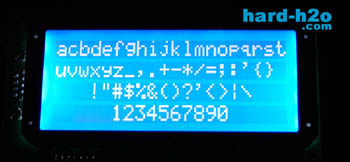

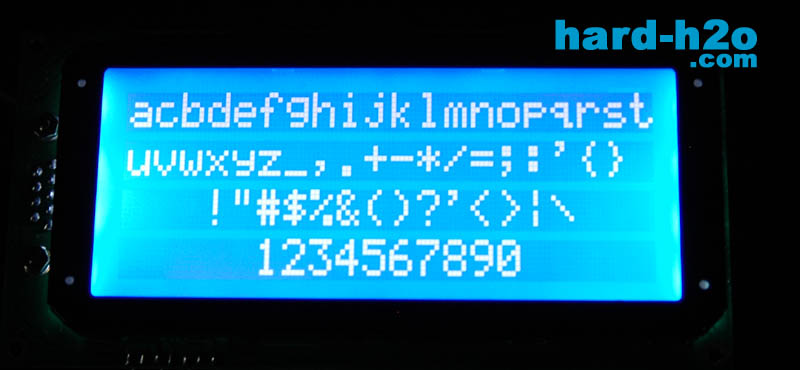

En nuestro LCD podemos representar todos los caracteres de nuestro teclado, desde dígitos hasta signos de puntuación. Además no olvidemos la posibilidad de generar pantallas punto a punto.

Debido a que emplea una tecnología mas avanzada que los LCD's de puerto paralelo, la tasa de refresco es algo mayor, lo cual es útil para animaciones o textos en movimiento

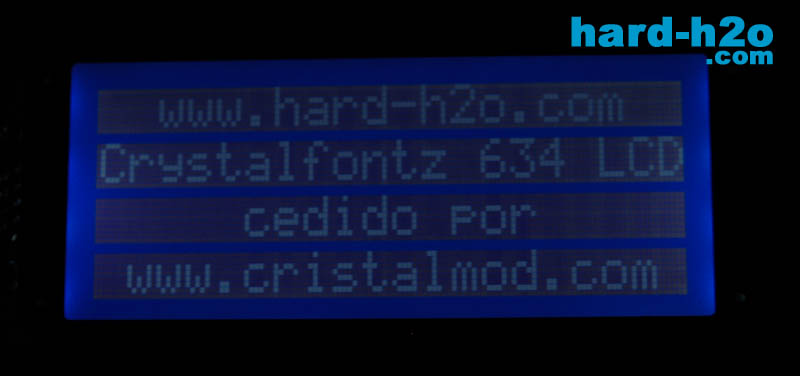

Una muestra de texto libre. Si el texto es mas largo de 20 caracteres, podemos hacer que se vayan desplazando.

El software que distribuye crystalfontz para este dispositivo consume pocos recursos de nuestro sistema, con ello nos podemos despreocupar de apagar el cuando dejemos el pc trabajando solo. Puedes bajar la luminosidad del retroiluminado desde el software, con lo cual no te molestará por las noches si lo tienes instalado en la torre de tu habitación.
