CrystalFontz, compañía americana que se dedica a fabricar LCDs de diversas clases, es uno de los
principales referentes en lo que respecta a este tipo de dispositivos a nivel mundial. Los modders se han hecho eco de ello
y varios de sus productos son las partes estrella de muchos de los mods que circulan por el territorio español, debido en gran
parte a la facilidad que tenemos para montarlos y de configurarlos a gusto de cada uno.
En esta ocasión, nos lo ponen más fácil, puesto que el LCD se conecta por medio del cada vez más utilizado puerto USB, ya sea
por uno de los puertos internos o sacando el cable y enchufándolo a un puerto externo.De sobra es conocido que las bahías de 3.5"
casi nunca se usan, así que montar un pequeño LCD de forma facil y conectarlo por USB no es un mal plan. Podéis ver más
características del LCD en cuestión visitando la página oficial del producto.
Veamos con más detenimiento el análisis de este LCD.
Especificaciones del producto:
- Tipo
- Alfanumérico 2 x 20
- Alimentación y Conexión
- Puerto USB (interno o externo)
- Retroiluminación
- Variable, mediante SW
- Tipo de LCD
- Negativo
- Software & Drivers
- Descargables desde Internet. Pinchar aquí (Zona Download)
- Tamaño de la pantalla
- Dimensiones LCD: 101.6 x 25.4 mm
- Zona Visible: 63.55 x 10.35 mm
- Extras
- Capaz de monitorizar temperaturas y ventiladores a través del accesorio
SCAB
(Disponible en Septiembre)
- 4 botones configurables por SW
Presentación y vista en detalle:

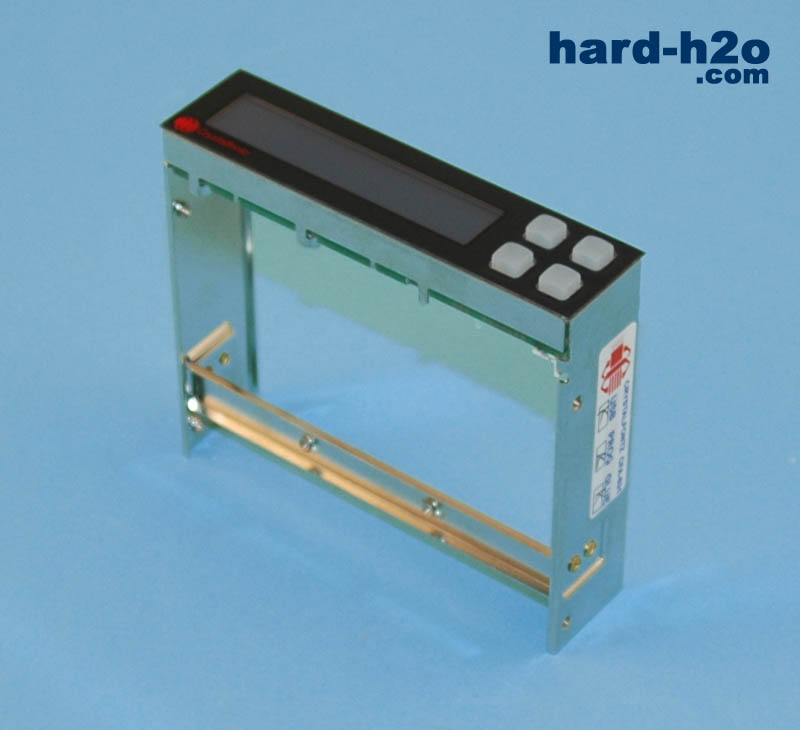

Este es el aspecto del LCD. Podemos ver que se encuentra
integrado para poder ser colocado de forma sencilla y cómoda en una bahía de
3.5". Destaca la zona visible del LCD y los 4 botones configurables.

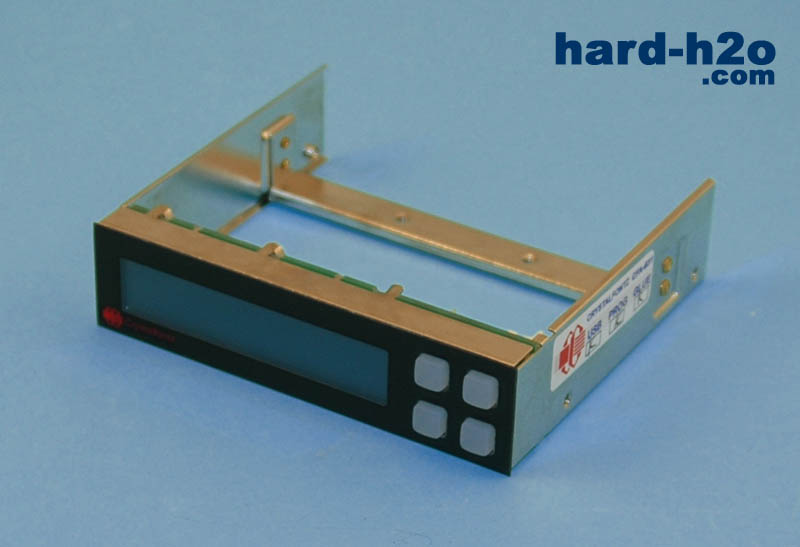

La instalación se realiza desde el lateral como una disquetera.
Tiene unas dimensiones parecidas. El travesaño final está preparado para
albergar el accesorio extra SCAB,
aparte de dotar de rigidez a la estructura.

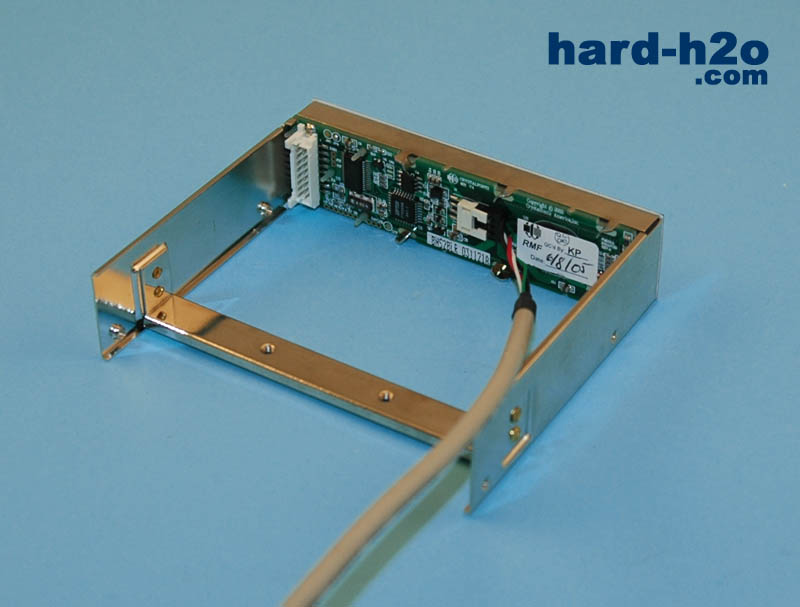

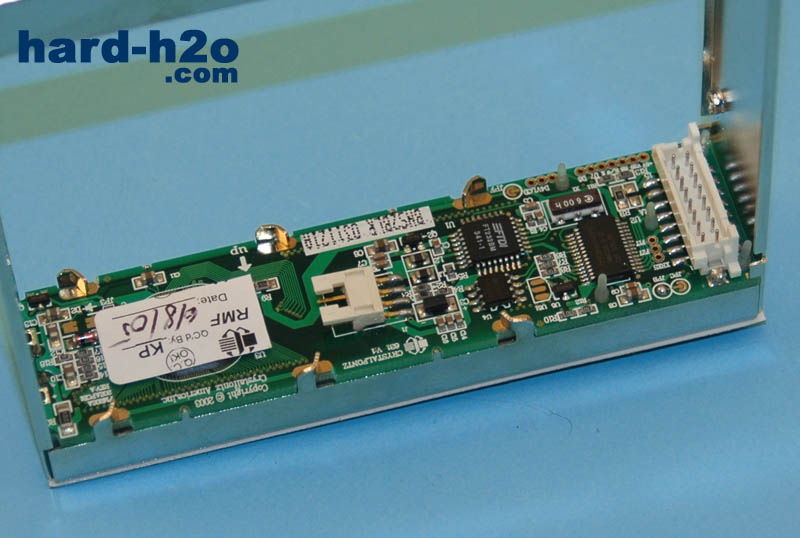

Esta es la parte de trasera del LCD donde se encuentra la
placa de circuito, sólo usaremos el conector USB, que le proporciona
alimentación y la conexión con el PC.
Este extremo va a la placa posterior del LCD, se conecta al
puerto destinado para ello, el otro conector irá al
puerto USB de nuestro PC, ya sea interno o externo.
Instalación y Configuración:
Comenzamos con el montaje. Lo primero es instalar los drivers, que bajaremos de la web del
fabricante. A continuación, conectamos el LCD al puerto USB y lo reconoce sin
problemas.
Después, instalamos el software adecuado para nuestro display (LCD Smartie en este
caso). Elegimos la velocidad, en nuestro caso 115.200 baudios. También
configuramos el puerto de conexión, en nuestro caso es virtual, usando para ello
un puerto serie, así como el numero de digitos del display, 2 x 20.

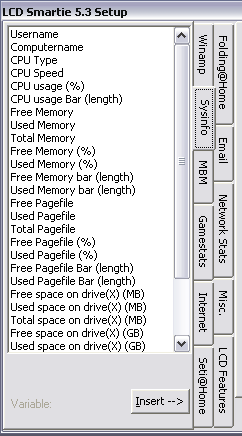

Cada pestaña tiene una serie de parámetros que nuestro SW toma

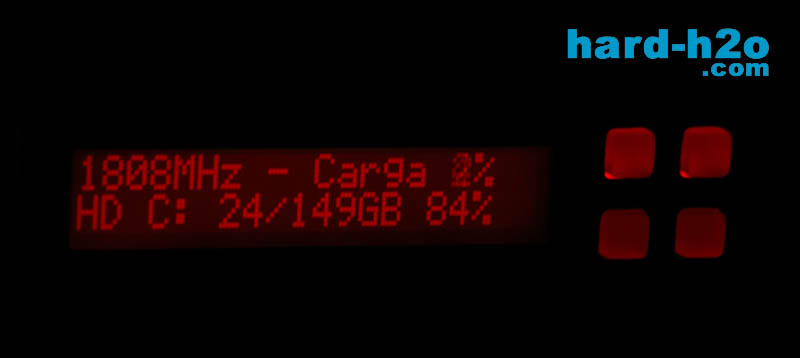

del PC y manda al LCD. Sysinfo nos da el nombre de usuario, uso de la CPU,
memoria, paginación, espacio en disco, etc... Podemos además mostrar diversos parámetros
de la red, SETI, Folding, e-Mail, MBM, etc. Casi cualquier cosa que pueda ser
programada.

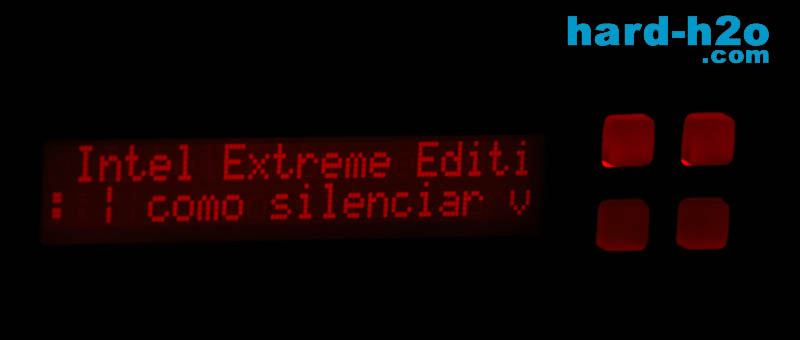

Con RSS (sindicación dinámica), podemos sacar informacion de internet, directa al LCD.
En el ejemplo podemos ver las dos fuentes de sindicación que tenéis disponibles
en Hard-h2o, uno para los posts del foro y otro para las noticias que van
saliendo en el home de la página.

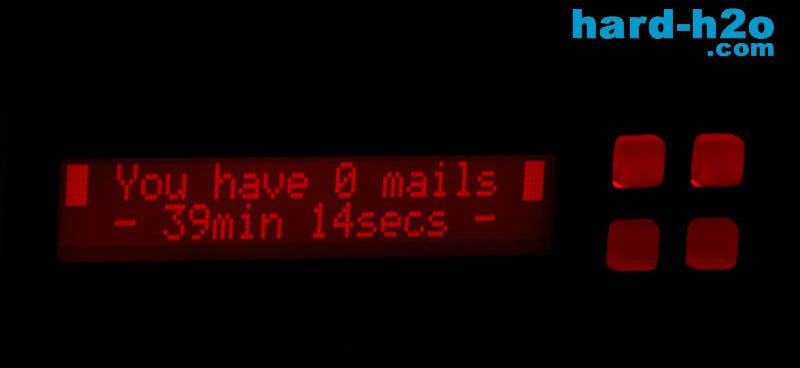

Gracias a esta pantalla mostraría cuantos mails tenemos, y luego el
tiempo que lleva encendido.

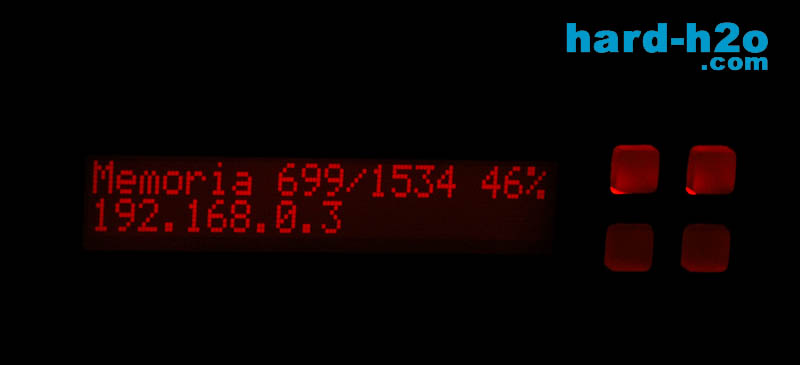

Memoria usada y memoria total del sistema, IP del equipo, ...
