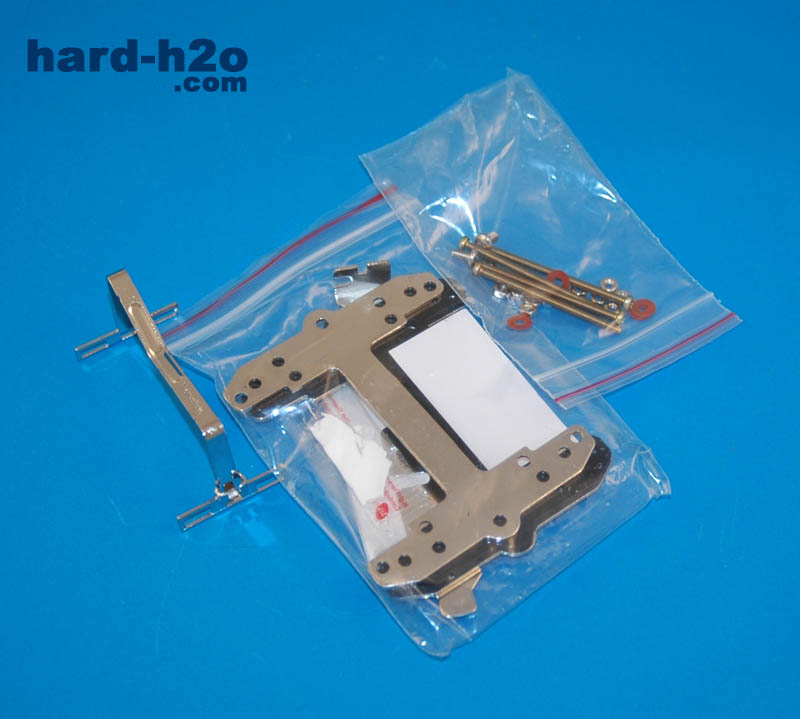

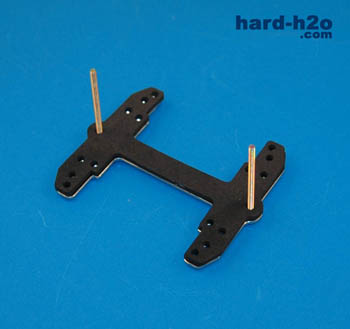

Comenzamos con la instalación, y en nuestro caso vamos a hacerlo sobre una placa para AMD 939, es decir, para socket K8. Cogemos los anclajes necesarios y empezamos por poner los tornillos que sujetarán el bloque de CPU.

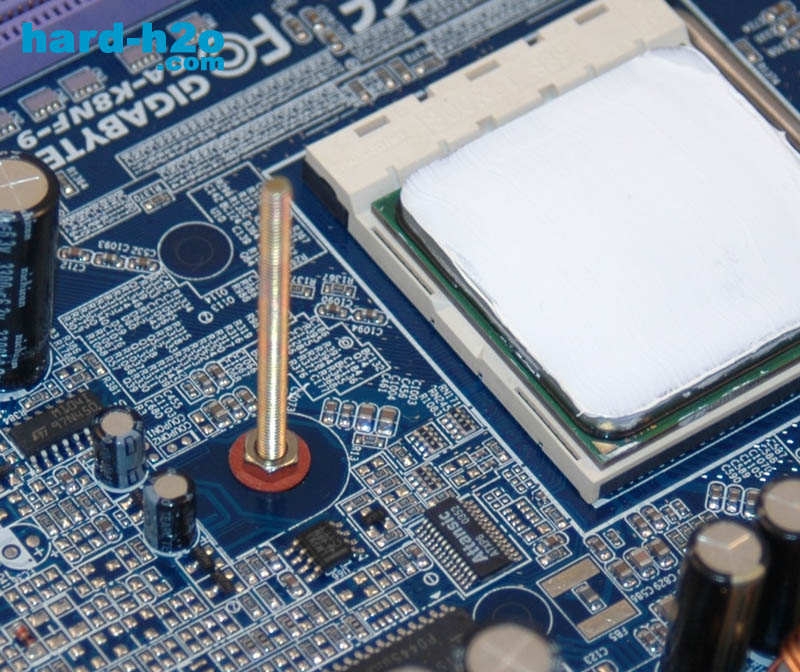

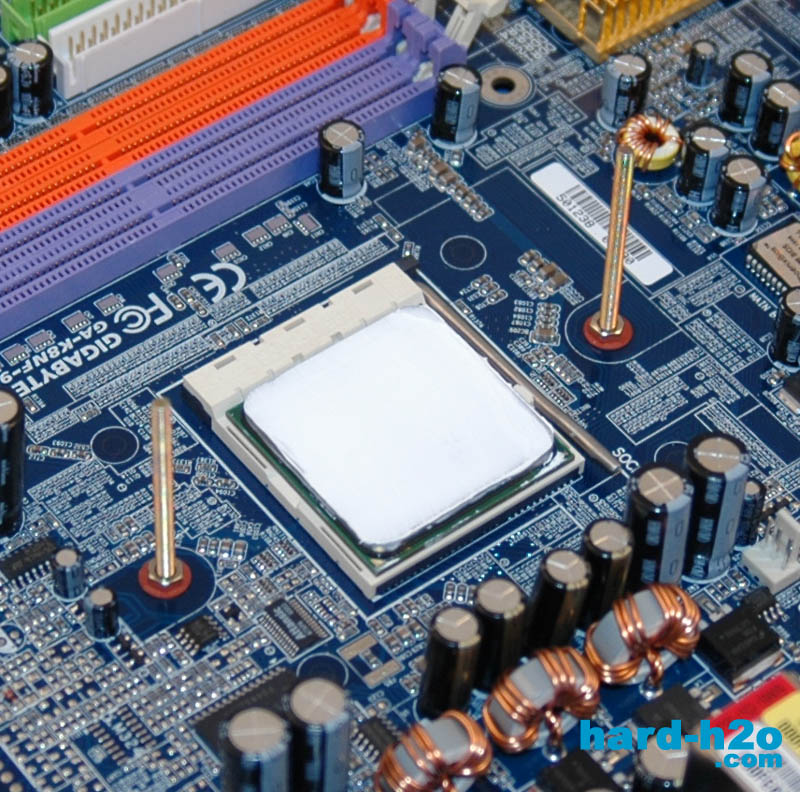

Repartimos un poco de masilla térmica sobre la superficie del micro...

...y colocamos la parte posterior de los anclajes con los tornillos que sujetaremos a la placa, junto con unas arandelas, por medio de unas pequeñas tuercas.

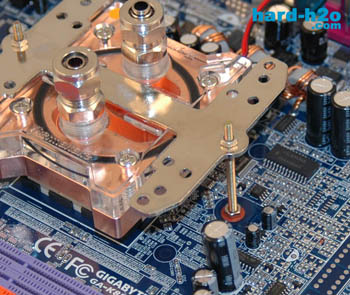

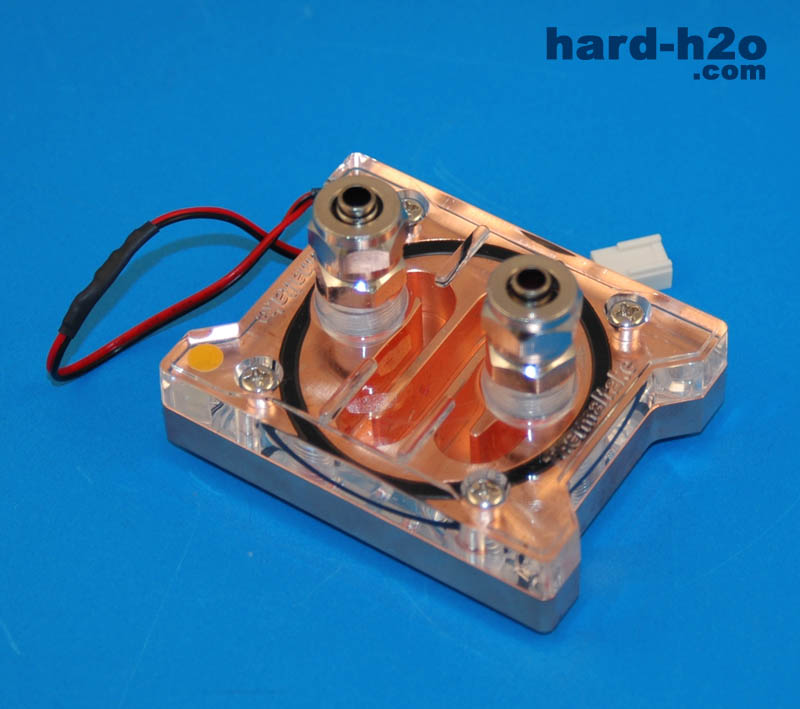

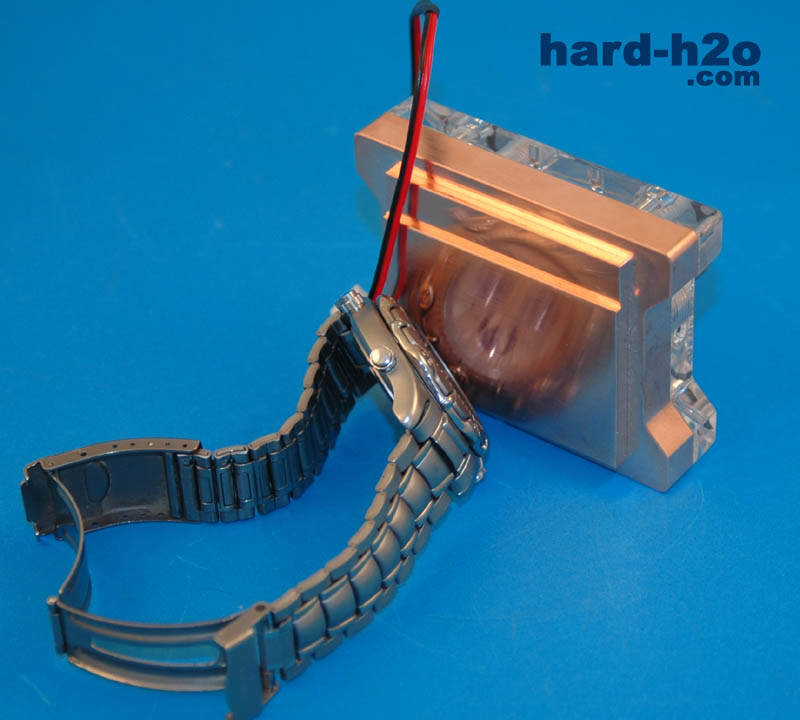

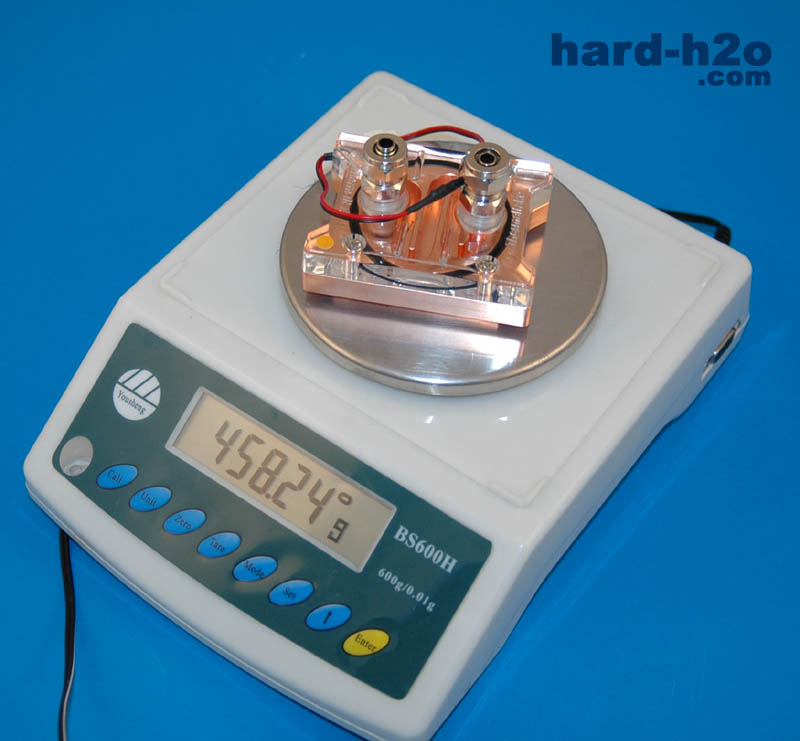

A continuación colocamos el bloque de CPU encima del micro y colocamos la sujeción posterior que será la que haga fuerza sobre la superficie del micro para que la base del bloque haga el mejor contacto posible.

Los tornillos de varilla roscada se fijan a la sujeción superior por medio de otras tuercas con las que haremos presión hacia abajo con el bloque.

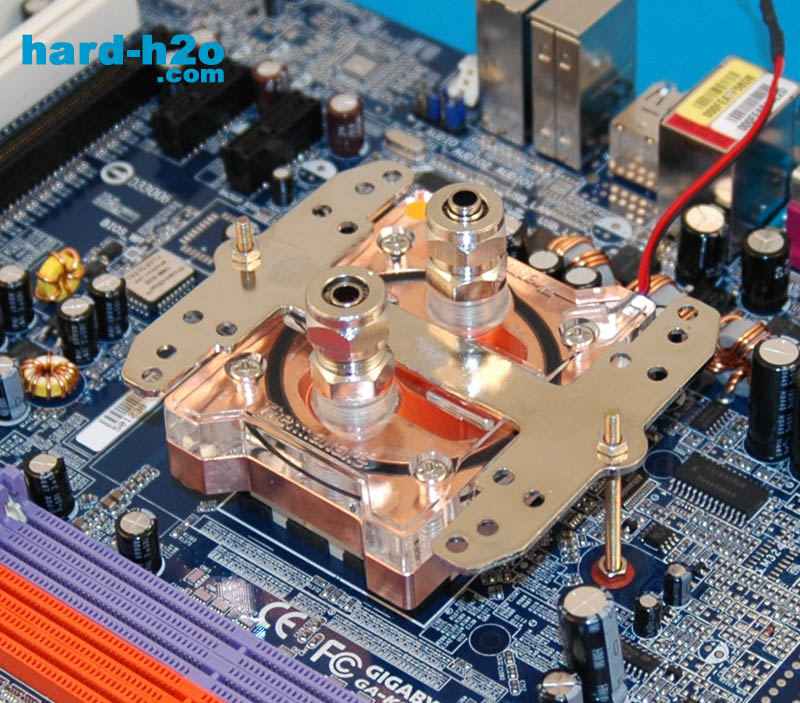

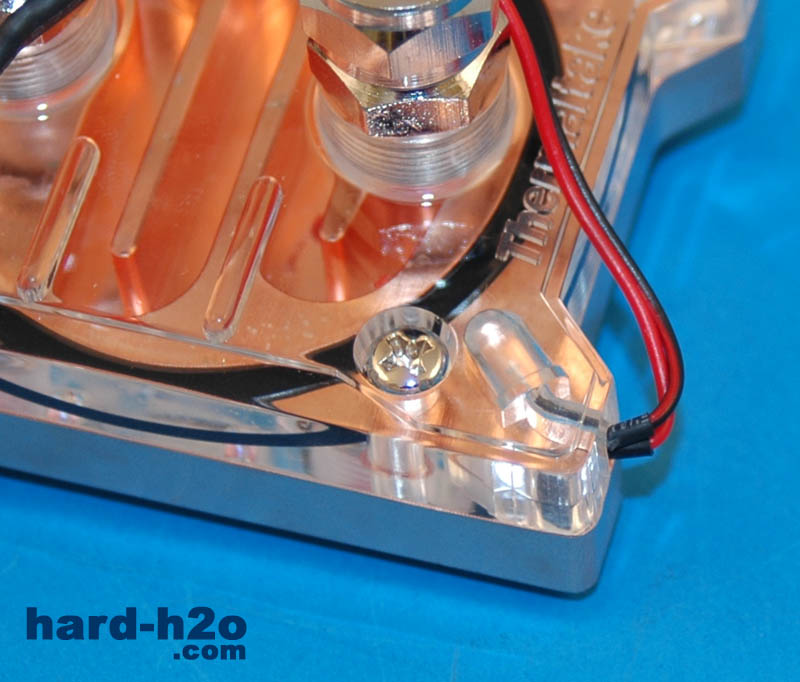

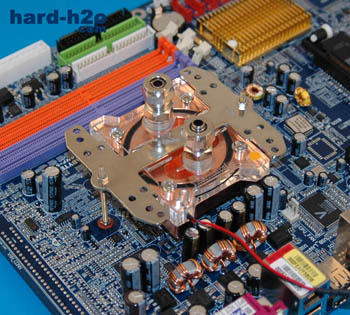

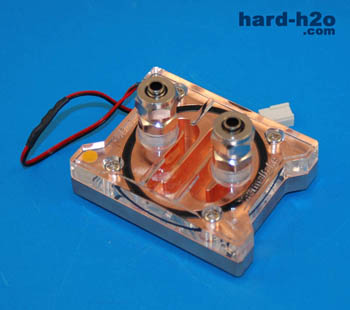

Como podemos ver, el bloque queda perfectamente sobre el micro sin estorbar a los elementos aledaños al socket. Observamos el detalle del cable del LED que conectaremos para que luzca el agua interior.

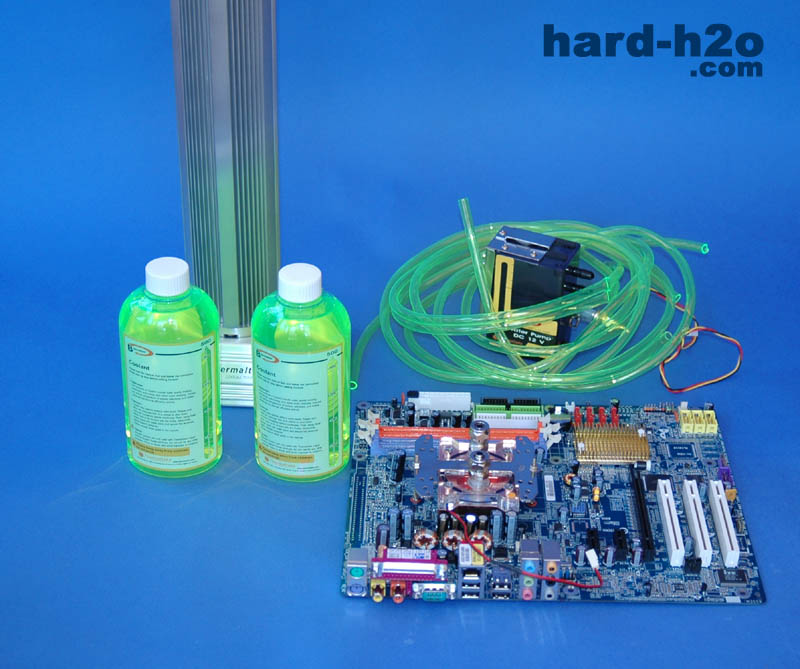

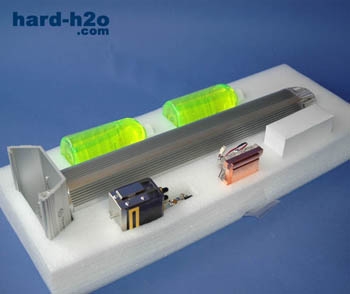

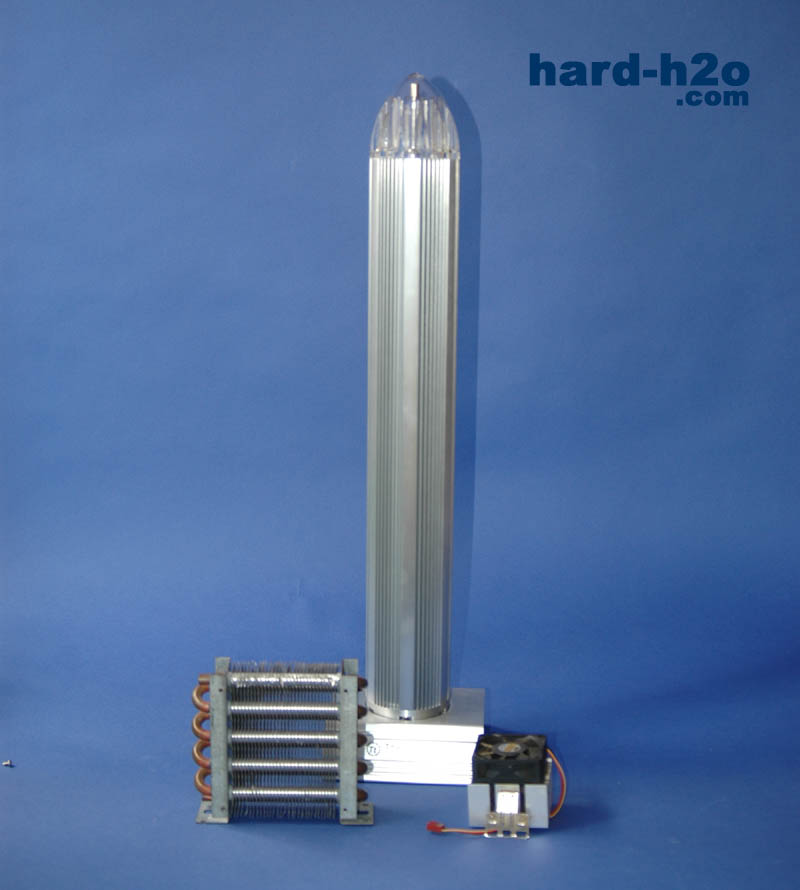

Una vez que hemos puestbo el bloque, procedemos a la instalación del resto del kit. Aquí tenemos todo lo necesario dispuesto ante nosotros. Siempre es importante hacer una buena planificación y disponer de todo lo que vayamos a usar, es mejor que llevarnos alguna sorpresa y retrasar el montaje.

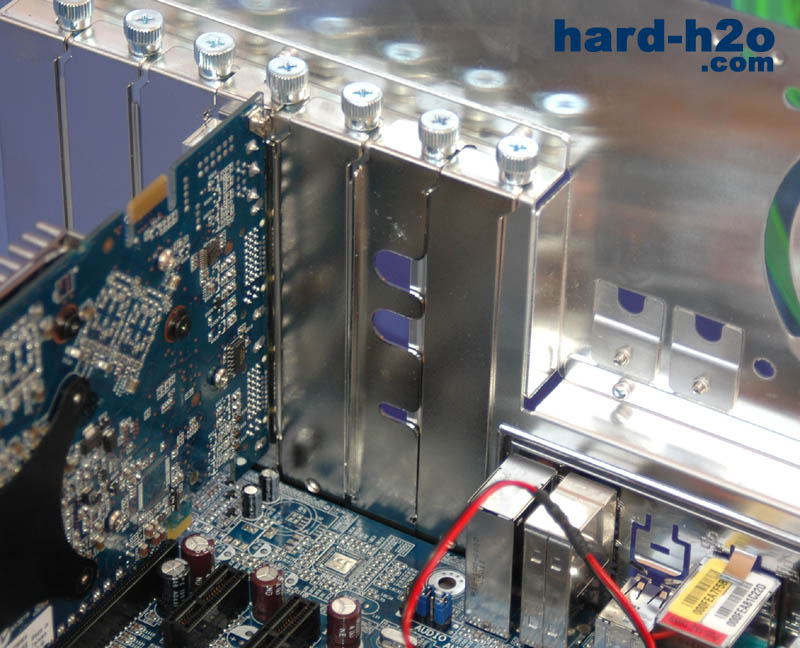

Empezamos colocando la ranura PCI, por donde pasarán los tubos con destino y origen al gran radiador.

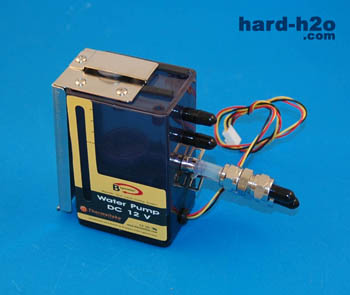

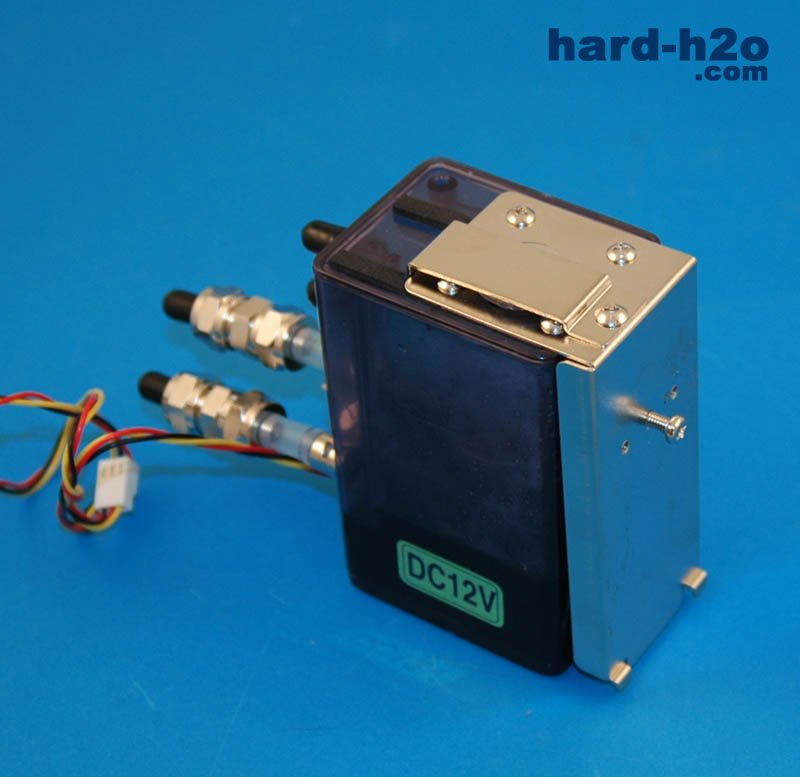

La bomba se coloca casi en cualquier sitio, sólo hay que tener en cuenta que tiene que quedar por debajo del depósito, para evitar forzarla a trabajar de más.

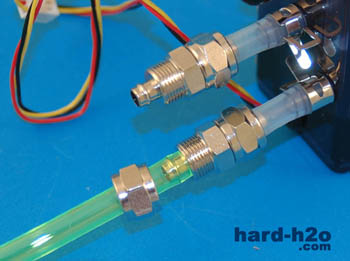

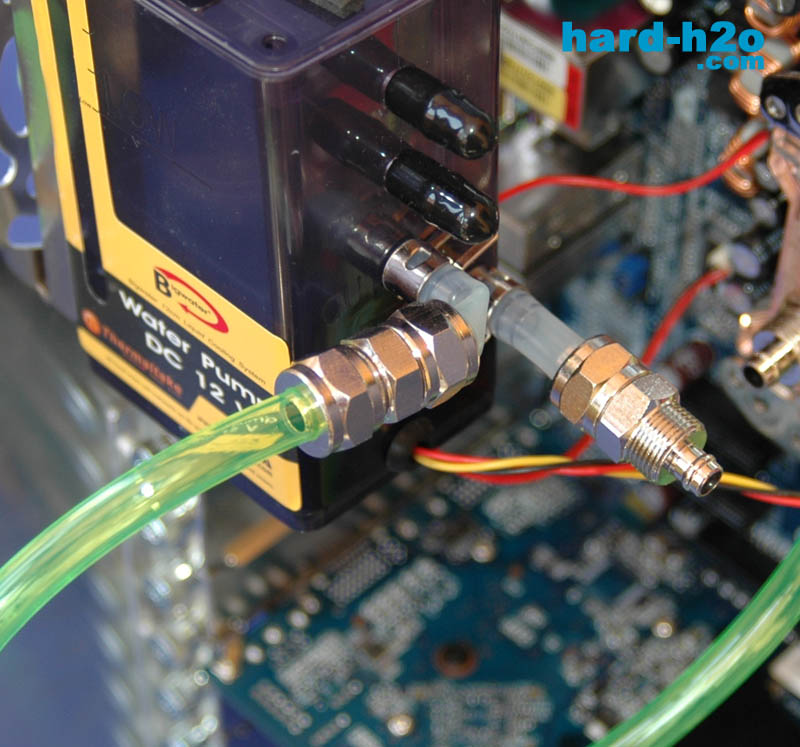

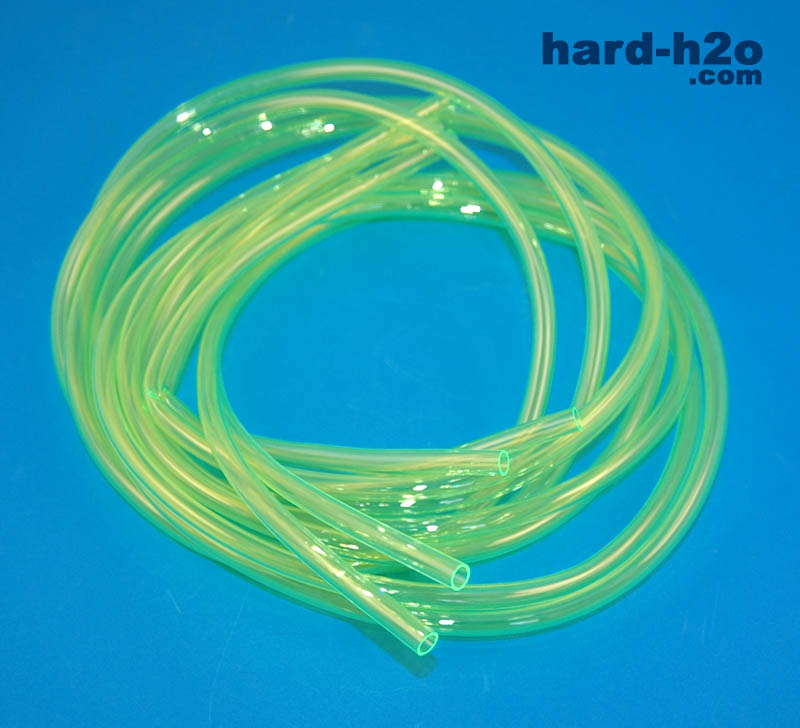

Hay que tener cuidado con el recorrido del tubo, la conexión al racor de la bomba se pinza a la más mínima.

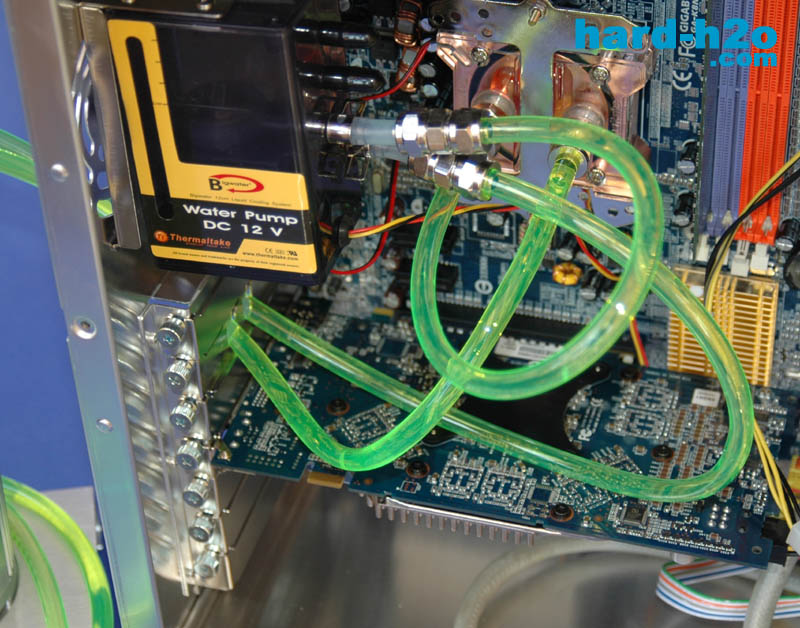

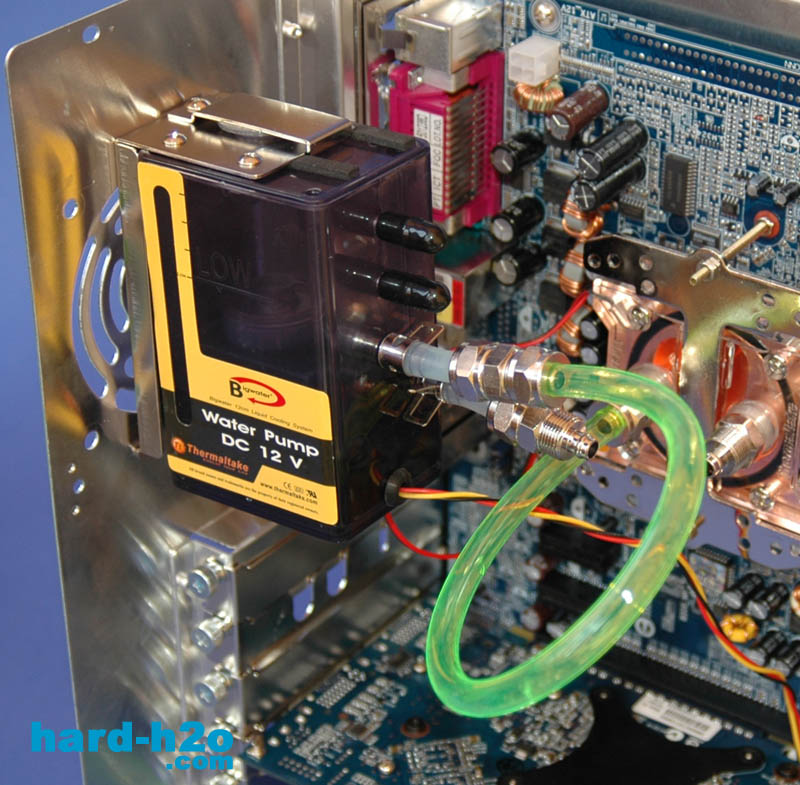

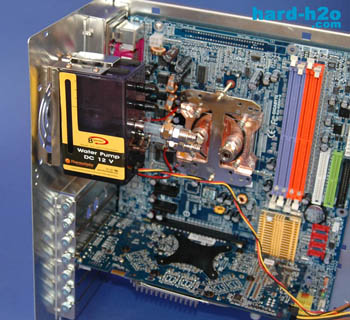

Unimos bomba y bloque sin que haya pinzamientos.

Ahora sacamos un tubo de la bomba y otro del bloque hacia fuera de la caja.

Por comodidad hemos trabajado hasta ahora solo con la bandeja de esta caja , ahora la dispoción de los elementos es la de cualquier caja.

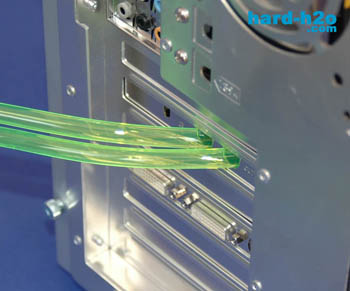

Vemos cómo pasan los dos tubos por medio de la ranura PCI. Hay que seguir teniendo cuidado pues esta es una zona muy propensa a los pinzamientos, sobre todo si movéis los elementos externos. Recordad que se está ejerciendo una ligera presión sobre los tubos al pasar por un orificio un pelín justo y apoyarse sobre el metal de la ranura.

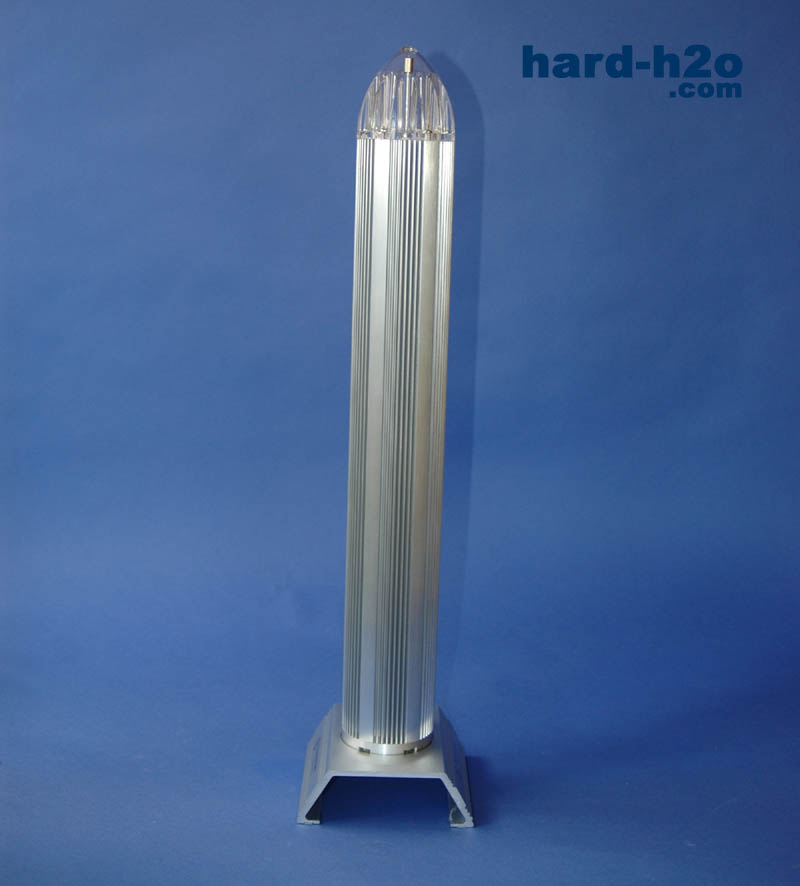

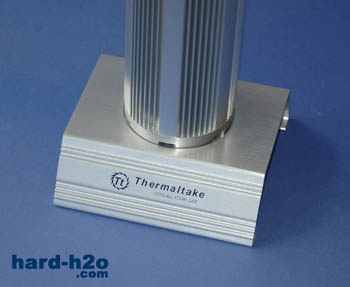

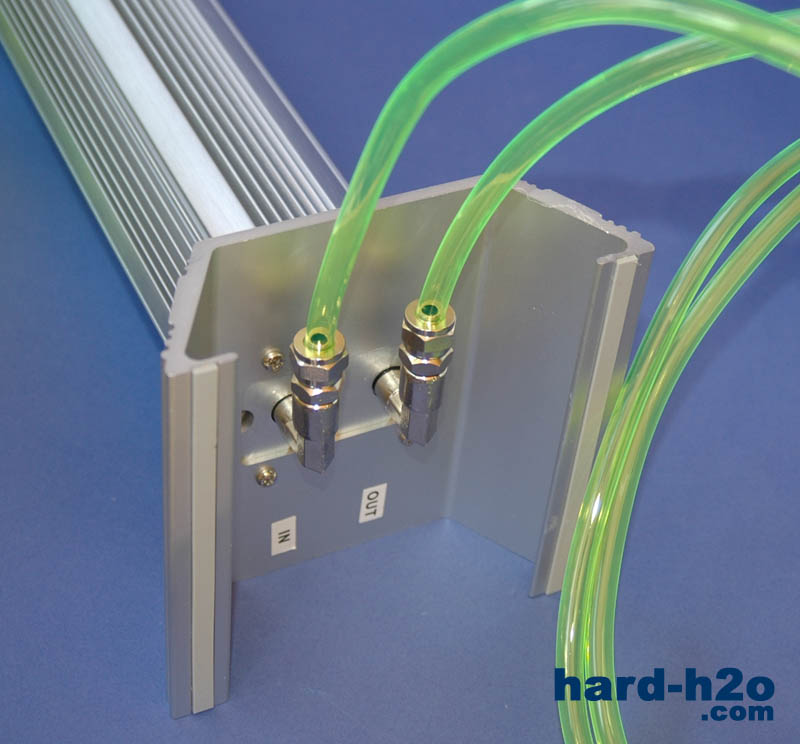

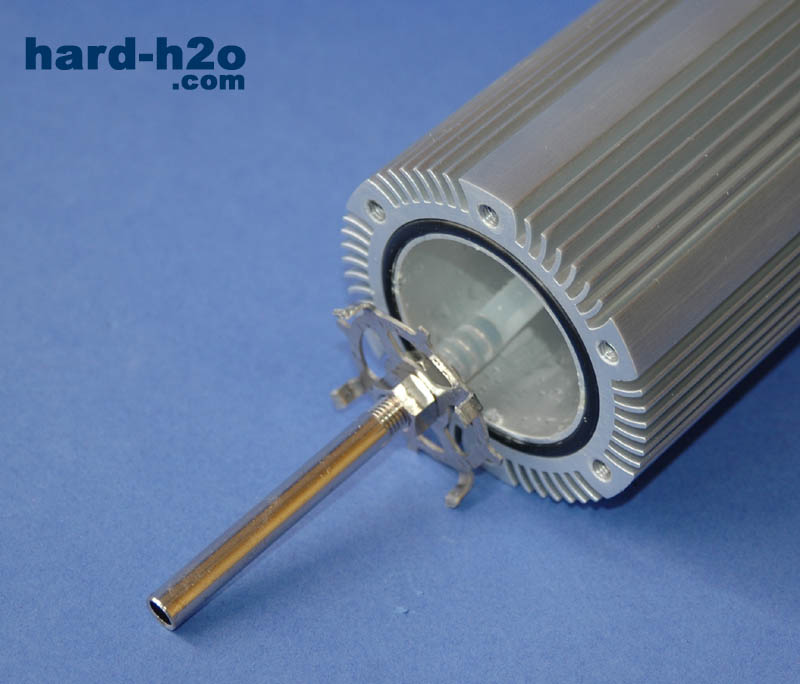

Como ya dijimos anteriormente, la conexión de los tubos al radiador se hace por debajo de su base. Hay que tener en cuenta la entrada y la salida, no son intercambiables, y vienen indicadas claramente con una pegatina. La salida del radiador/depósito va directamente a la bomba.

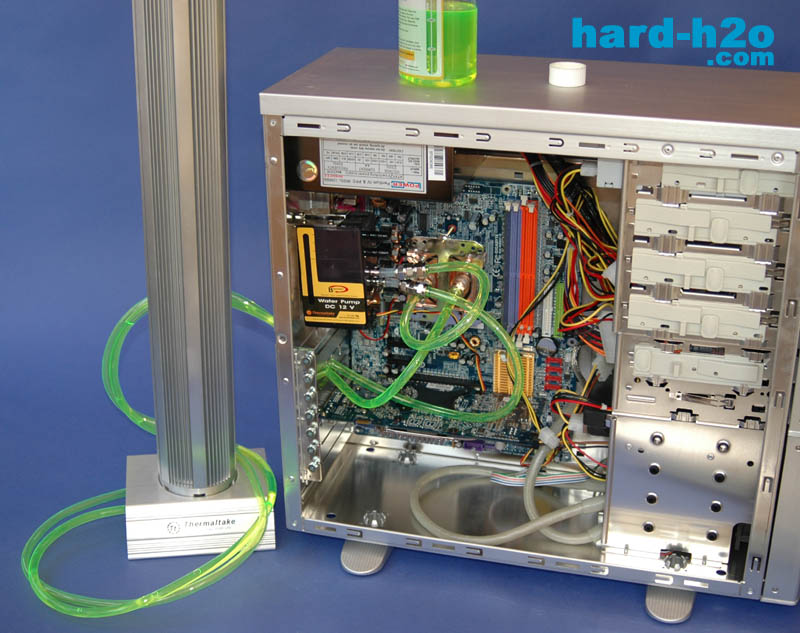

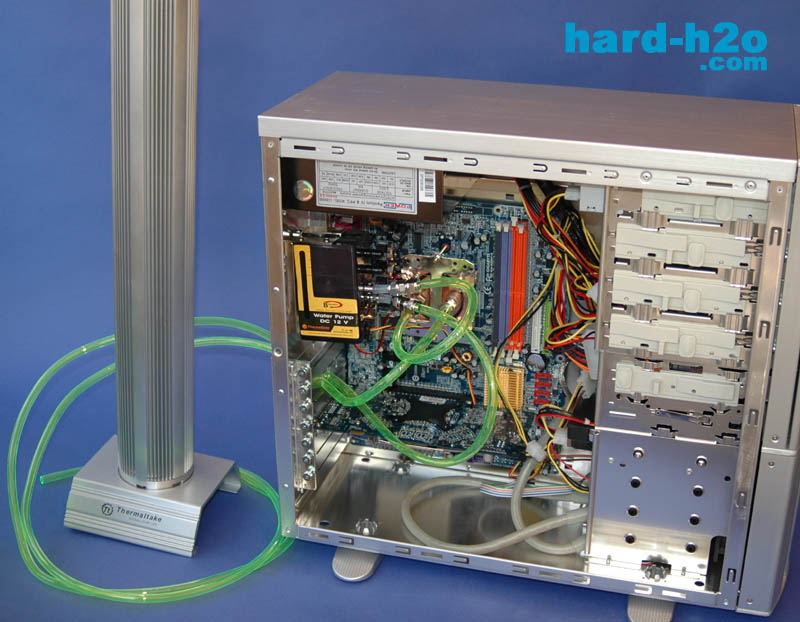

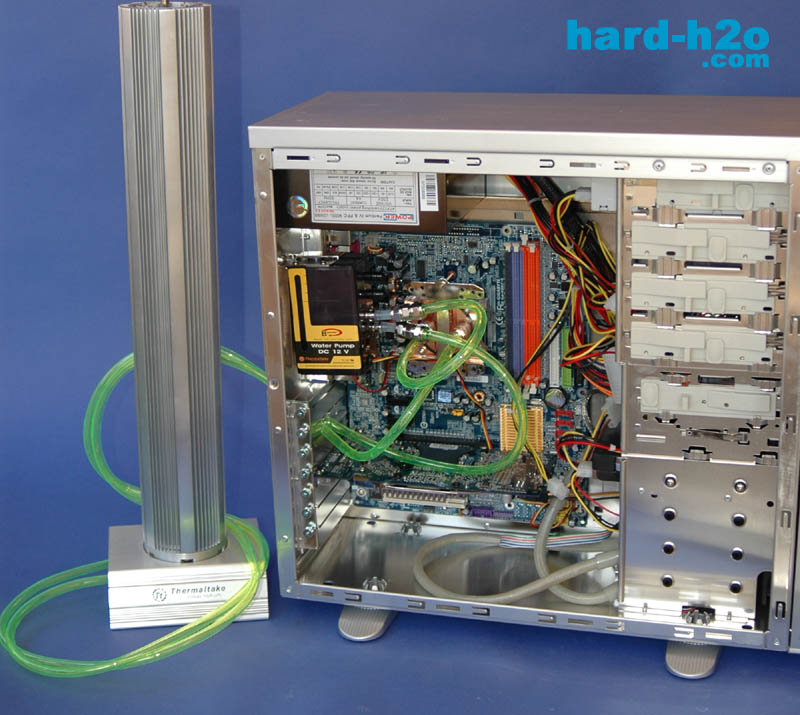

Ya está todo montado, dejamos el tubo largo porque para llenarlo el depósito tendrá que estar más alto que la bomba.

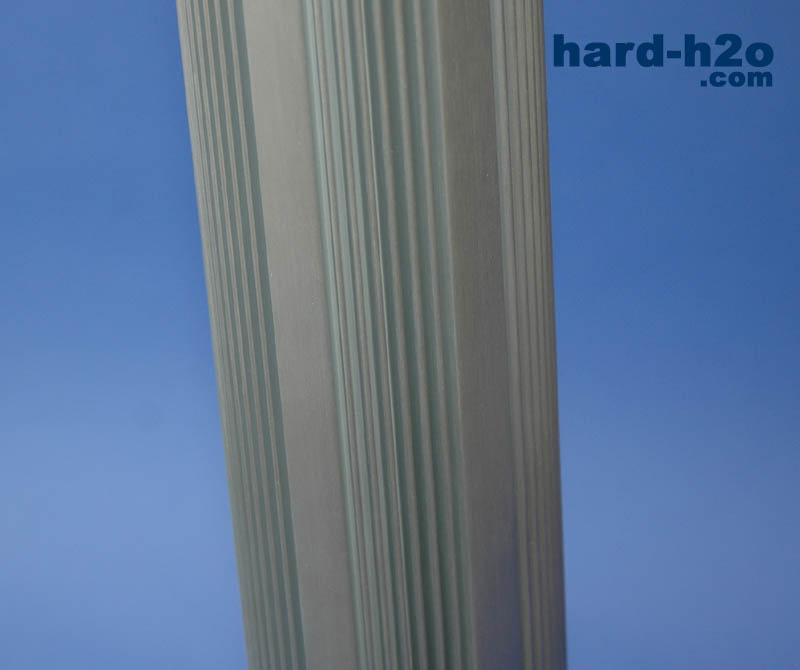

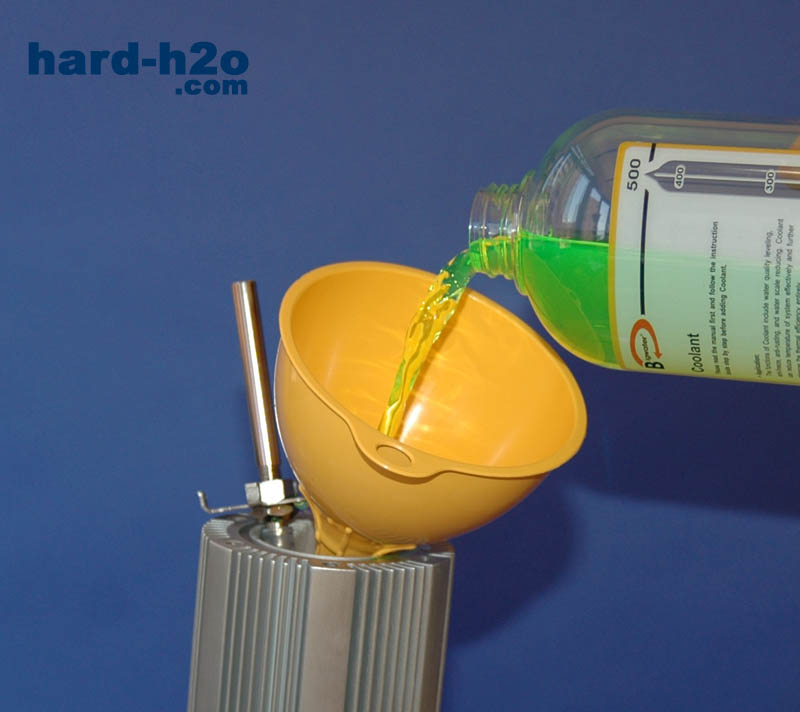

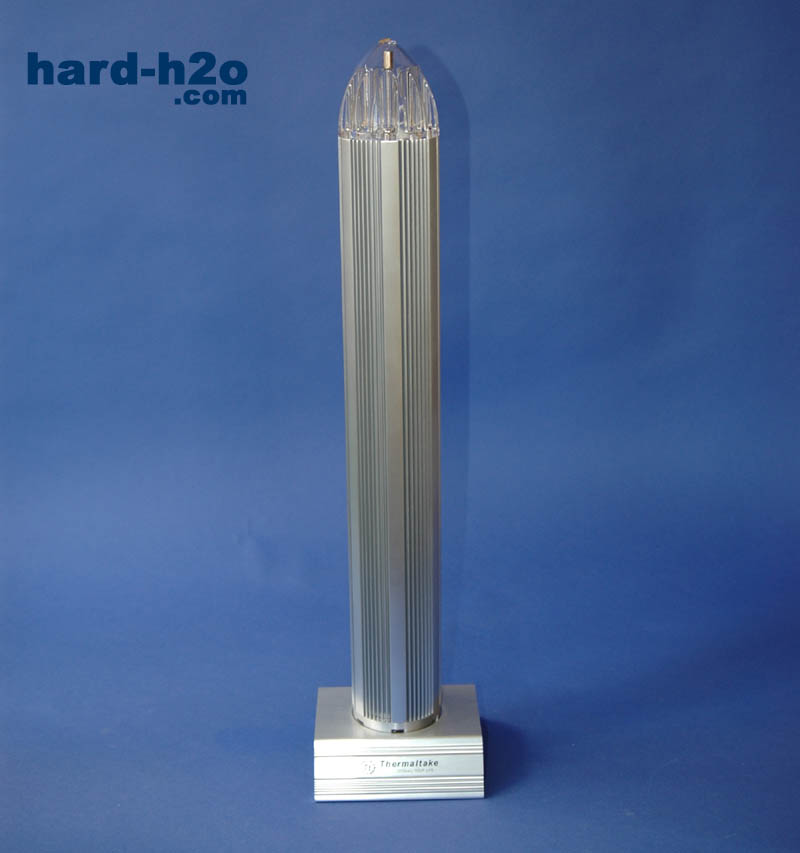

El líquido que se incluye con el kit lo echamos directamente al radiador. En el resto de sistemas, el llenado se suele hacer a través del depósito, de ahí que podamos llamar a esta gran columna, como un depósito/radiador.

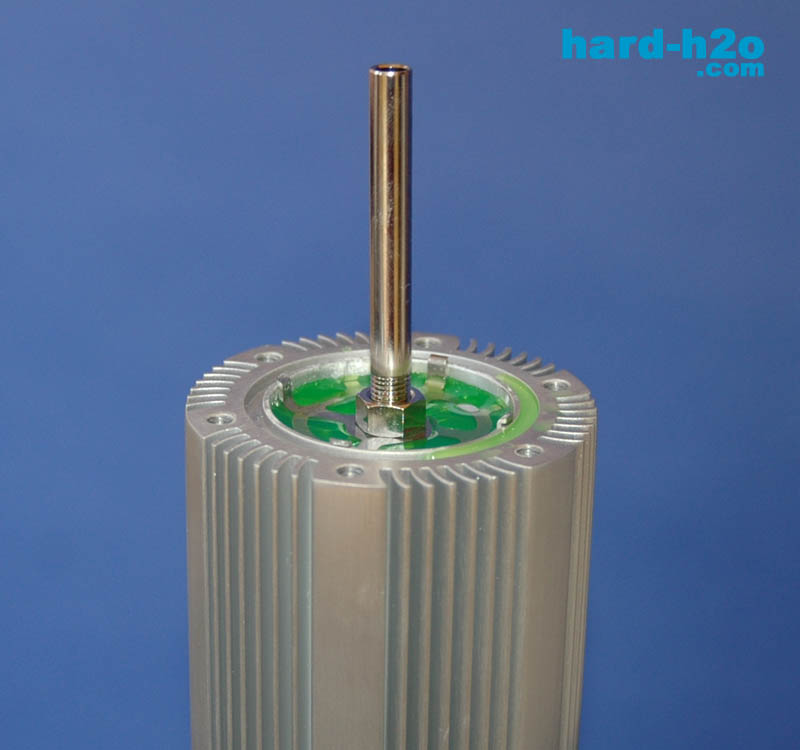

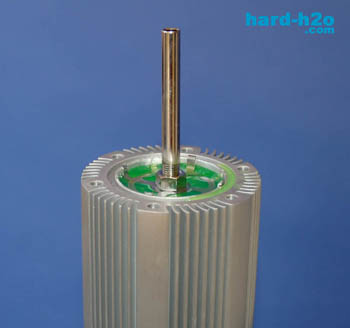

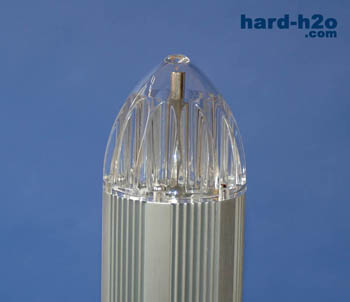

El llenado del líquido refrigerante lo realizamos hasta el final de la columna, al ras que la junta tórica.

Para comenzar a que circule el líquido, hacemos un puente a la fuente para que la bomba ande y el líquido vaya recorriendo todo el circuito montado.

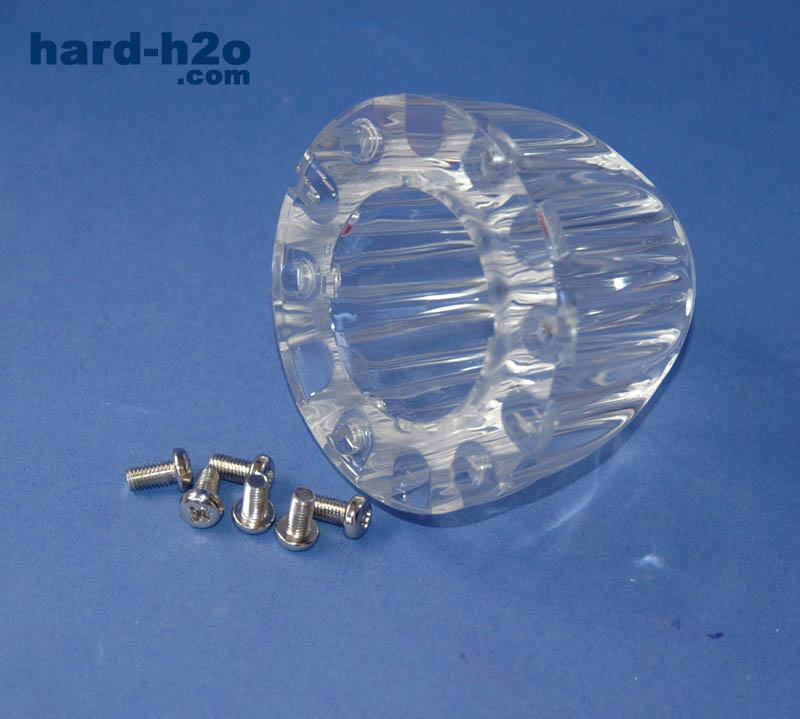

Repetimos este proceso hasta que hemos llenado por completo el circuito, y una vez hecho esto, lo dejamos funcionando hasta que no haya aire en el circuito. Ese es el motivo de que no hayamos cerrado aún el radiador, para purgar todo el aire del circuito. Una vez purgado todo el aire, ya podremos cerrarlo con los tornillos que quitamos al principio y hacer funcionar el ordenador con nuestro nuevo sistema de refrigeración líquida pasiva (sin ventiladores).
