Poseidon WCL-02 120 Cu
· Análisis: | Pengo / SalvadorP | · Fotos y montaje: | Franzol |
· Publicado por: | SalvadorP | · Fecha: | 24/02/2006 |
Producto cedido por 3R System
La introducción en el mundo de la refrigeración líquida no siempre es fácil, pero que puede ser afrontada de diversas maneras. Por ejemplo con la compra de un kit sencillo de instalar y que nos pueda servir para refrigerar adecuadamente nuestro sistema. Para los menos expertos este tipo de kits hacen la tarea más fácil.
Hoy vamos a analizar el Poseidon WCL-02 120 Cu, con todos los bloques necesarios para quitar todos los ventiladores de nuestro PC. Tenemos nuestro bloque de CPU, el de gráfica y el de chipset, junto con la bomba y el radiador y seremos capaces de montar un sistema de refrigeración líquida completo sin apenas dificultad y con una sencillez increíble. Veamos más detenidamente su análisis:
Especificaciones del producto:
| Modelo | - Poseidon WCL-02 120 Cu (478/K7) |
| Sockets válidos | - De serie: 478/K7 - Opcionales: 775/K8/Xeon |
| Contenido | - Bloque CPU - Bloque VGA - Bloque chipset - Bomba/depósito a 12V - Radiador de aluminio 12cm - Sujeciones para los bloques (478/K7) - Racores para todos los bloques, radiador y bomba - Líquido refrigerante - Minillave para apretar los racores - Gomaespuma doble cara para la bomba - Tubo 6mmID/8mmOD (2m) - Ventilador silencioso Omega 12cm |
| Material | Aluminio en todos los bloques. Cobre además en el de CPU |
| Más información en la página oficial del producto | |
Presentación y vista en detalle:
 |  |
| Vista frontal del paquete. Un cuidado y bonito diseño en el que echamos de menos la traducción al español. | Parte inferior de la caja con las especificaciones técnicas, esquemas de montaje y características generales. |
 |  |

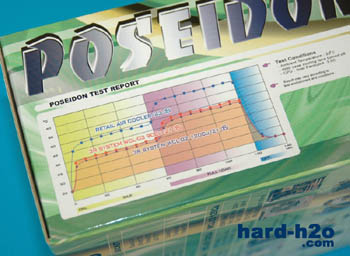

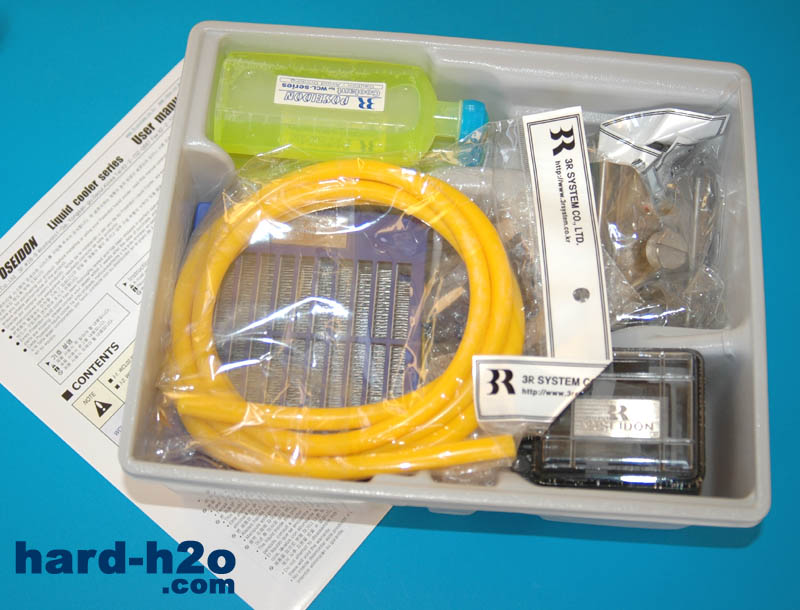

| Comparativa de temperaturas del kit presentado en el lateral de la caja. Como podemos ver tenemos una gran cantidad de información impresa en toda la caja. | Interior del paquete. Todo viene ordenado y protegido, embolsadas las piezas pequeñas y la bomba protegida aparte del resto del contenido. |
 |  |

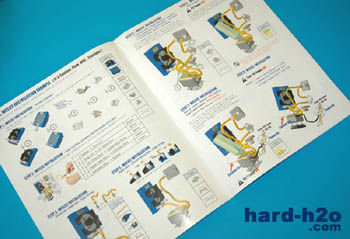

| Manual de montaje con unos dibujos bastante buenos que nos ayudara en gran medida al montaje del kit. Pequeño inconveniente, no está traducido. | Empezamos a desglosar el contenido con el radiador. Está protegido por una tapa de plástico y lleva incorporado el ventilador de 12 centímetros. |
 |  |

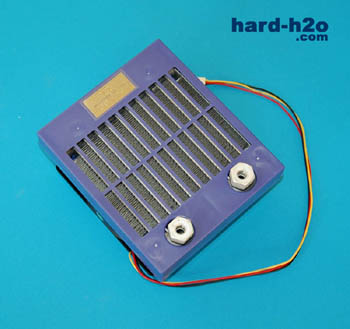

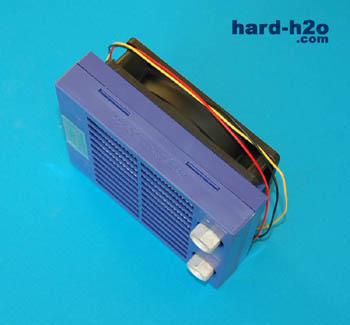

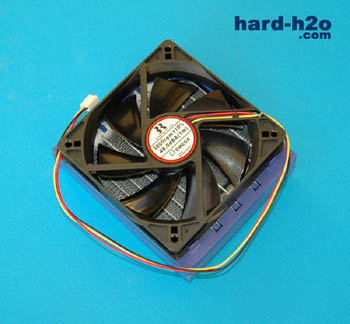

| Vista frontal. El radiador no es de gran tamaño y los racores que incorpora son de plástico. | Vista inferior con el ventilador de 12 centímetros que podemos ver que lleva conexión de 3 contactos para la placa base. |
 |  |

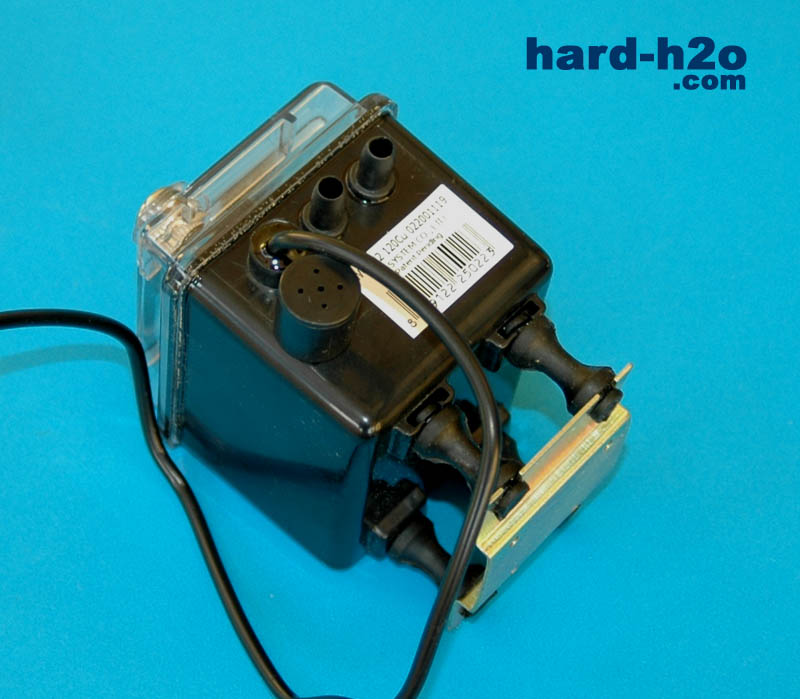

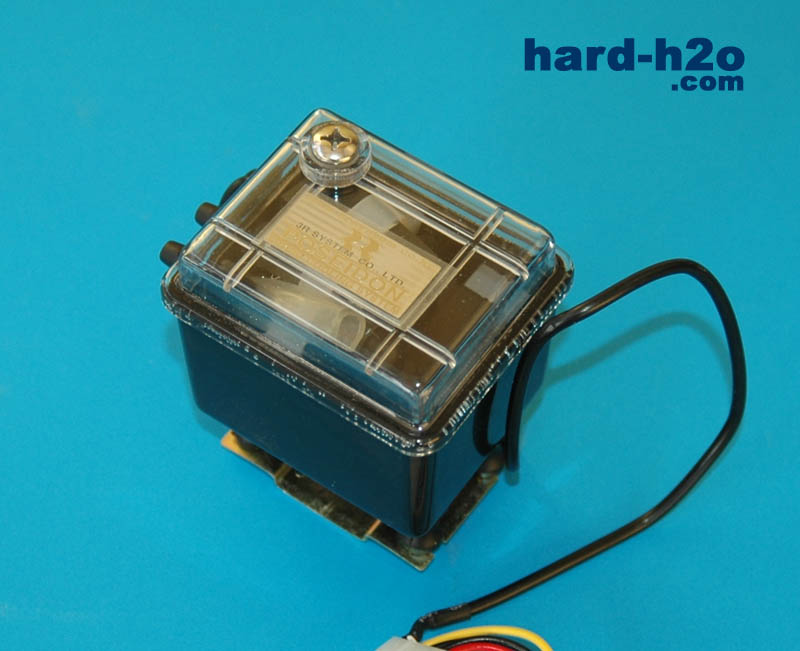

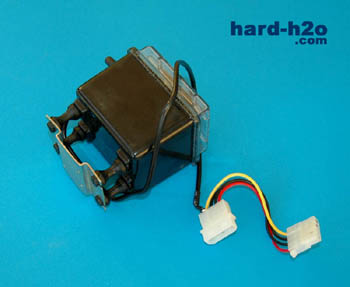

| Pasamos a ver la bomba que a la vez incorpora el depósito. La tapa superior es transparente e incorpora el tapón de llenado del depósito. | En esta vista lateral podemos ver la entrada y salida de agua de la bomba y el cable de alimentación. Lleva patas de goma para evitar el paso de las vibraciones de la bomba a la caja. |
 |  |

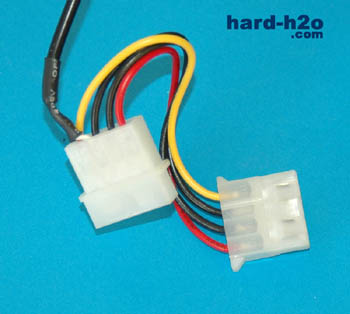

| Como podemos observar la bomba-depósito es de un tamaño bastante reducido que permite ubicarla sin dificultad en nuestra caja. | La conexión de alimentación se realiza gracias a un molex y al tener también el conector hembra permite conectar más elementos a él. |
 |  |

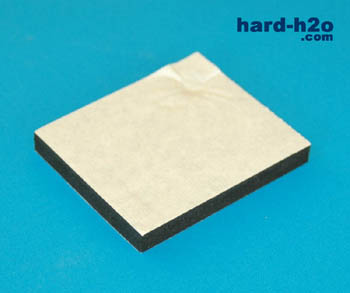

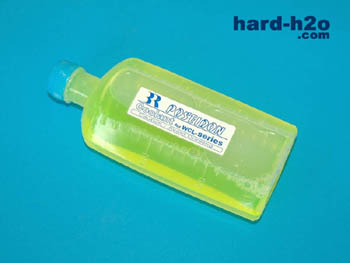

| Base de espuma para la bomba que lleva adhesivo por las dos caras. Con ella y la ayuda de las patas de goma se consigue amortiguar gran parte de las vibraciones producidas por la bomba. | El líquido para nuestro circuito viene incorporado también. Es de color verde claro, poco viscoso y con tratamiento anti-algas. |
 |  |

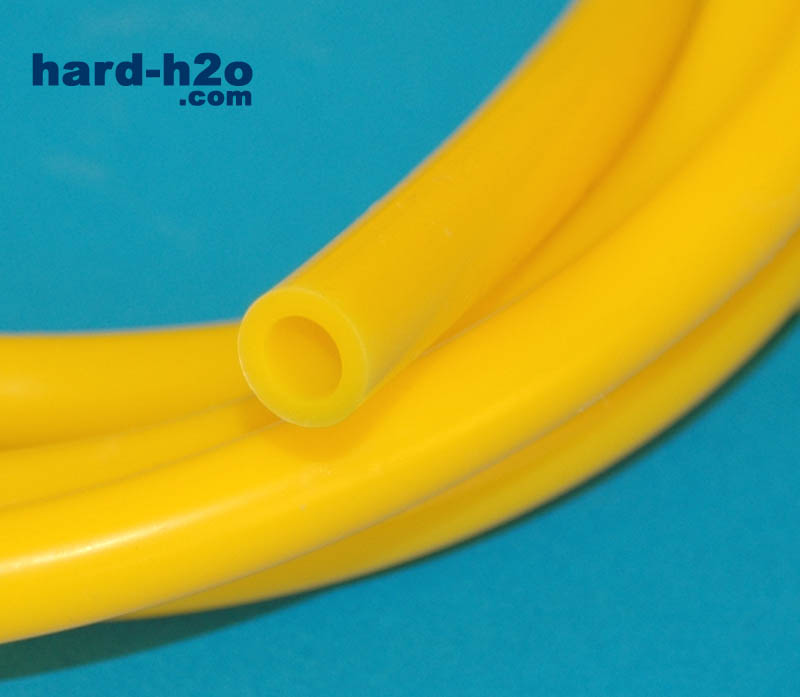

| El tubo que incorpora el kit es de color amarillo intenso y tiene una longitud suficiente para montar el kit sin problemas. | Como podemos apreciar el tubo de silicona es de un diámetro fino que nos recuerda al sistema alemán, además sus paredes son gruesas lo que nos ayuda a evitar pinzamientos. |
 |  |
| Bloque para nuestro microprocesador. Como podemos ver su diseño es muy sencillo y va pintado en blanco. | La verdad es que podían haberse esforzado un poco con las tomas para los racores, parece que simplemente le han soldado un par de tuercas. Un detalle a mejorar. |
 |  |

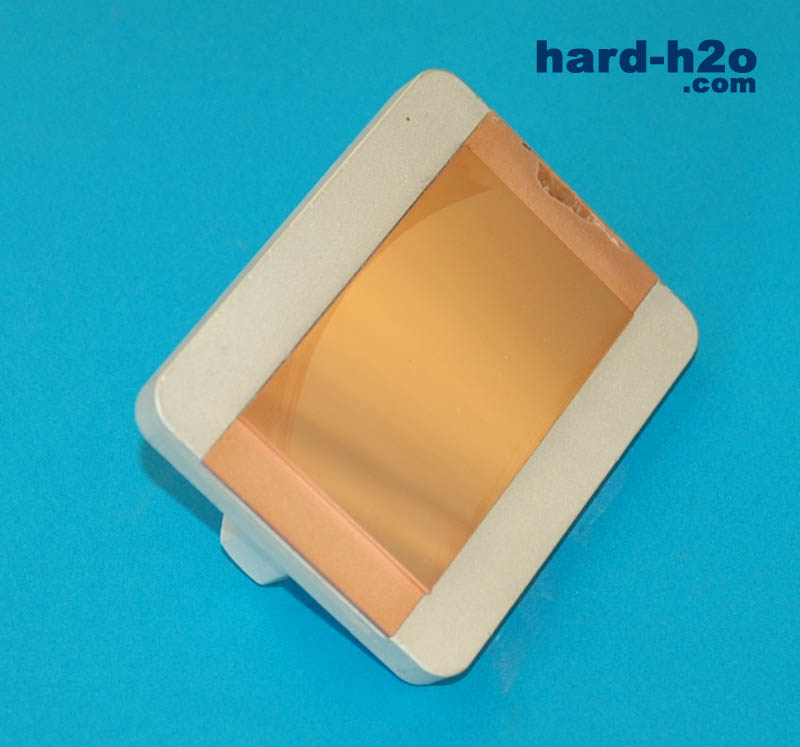

| Parte inferior de cobre protegido de fábrica por una lámina de plástico para evitar arañazos y suciedad. | La base de cobre es muy fina y parece una laminilla superpuesta sin más en el bloque. |
 |  |

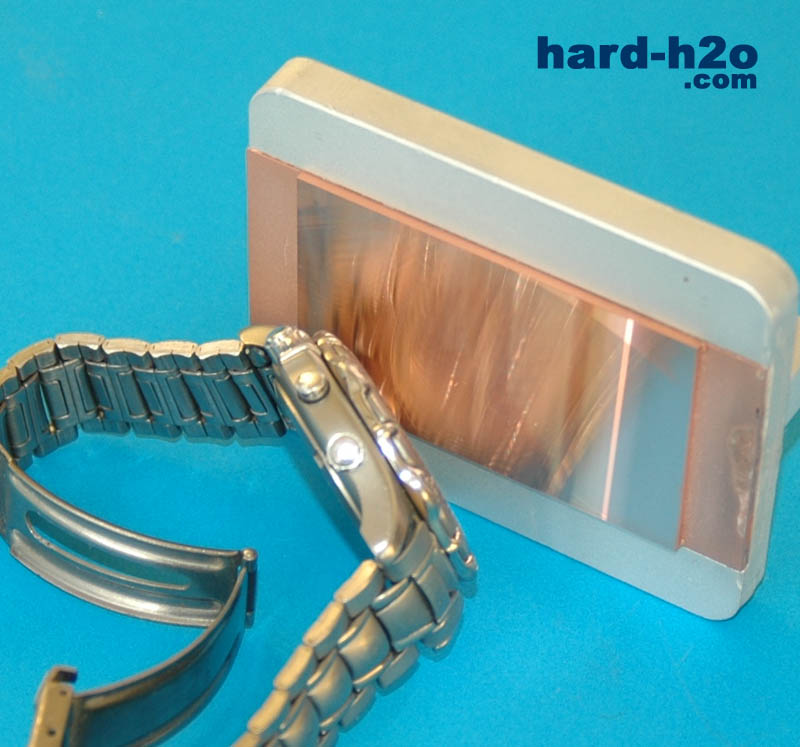

| Apreciamos también los rebajes laterales para salvar el socket. | El pulido de la base de cobre no es de los mejores, pero suficiente para el rendimiento que este kit nos va a dar. |
 |  |

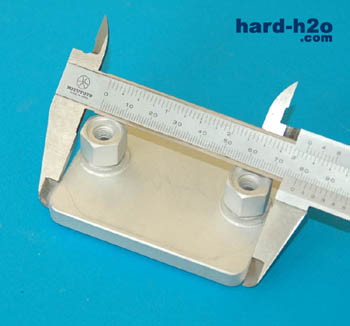

| El espesor del bloque es finísimo, apenas mide un centímetro de grosor, base de cobre incluida. | El largo del bloque es de 75 centímetros, un buen tamaño, lástima que no sea un poco más ancho con una base de cobre un poco más gruesa. |
 |
| 167 gramos. Nuestro bloque es ligero como una pluma, muestra de la fina lámina de cobre que incorpora. |
Vista en Detalle (Cont.)
 |  |

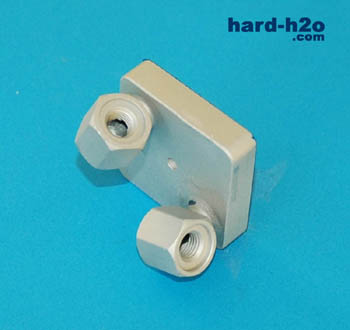

| Este es el bloque para nuestra gráfica. Como podemos apreciar su fuerte no es la estética precisamente. | Las bocas en las que se roscan los racores son bastante feas, su salida es en horizontal, detalle de agradecer no obstante. |
 |  |

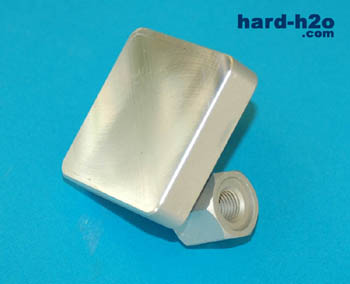

| Film que protege la base de posibles arañazos y preserva el pulido de la misma. | La base de este bloque es enteramente de aluminio, sólo el bloque para el micro lleva cobre. |
 |  |

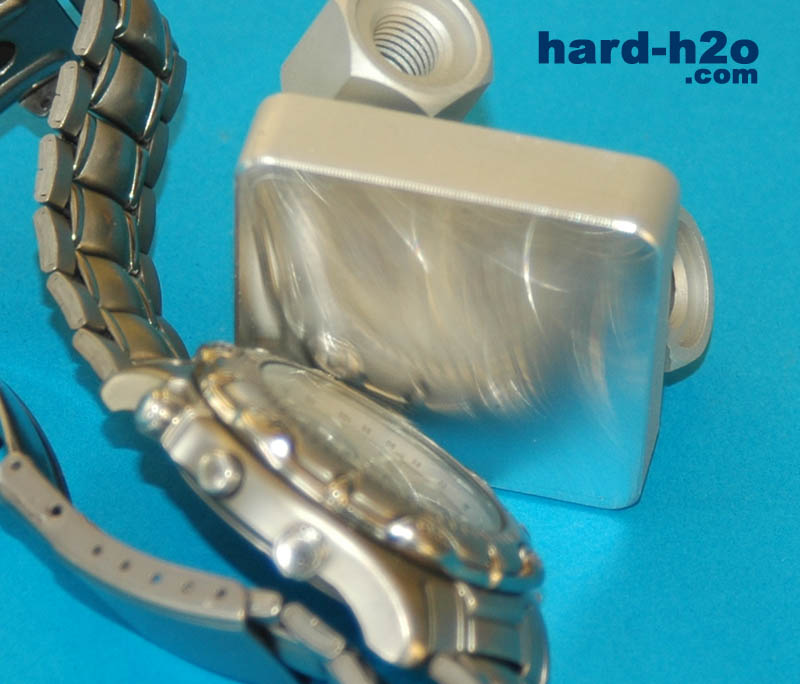

| El pulido no es ni mucho menos perfecto en concordancia con el pulido del cobre del bloque para el micro. | 50 Gramos, eso dice todo sobre el material de nuestro bloque. Más liviano no puede ser, eso desde luego. |
 |

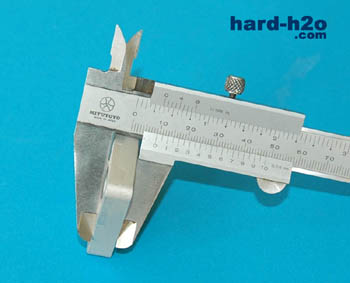

| El bloque mide 40 centímetros de lado. Es más que suficiente para la GPU de nuestra gráfica. |
 |  |

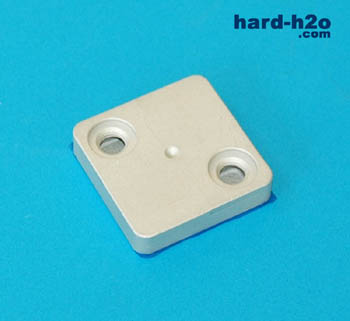

| Nuestro último bloque, el del chipset. Este al menos no trae esas bocas que poseen los otros 2 bloques. | Como podemos ver el bloque es de lo más simple, sin ningún añadido que mejore su estética mínimamente. |
 |  |

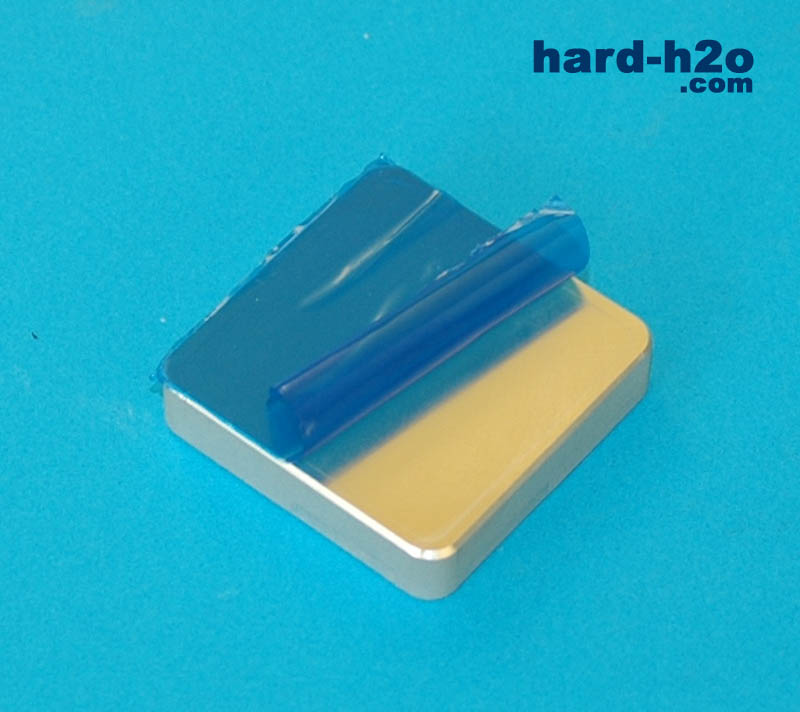

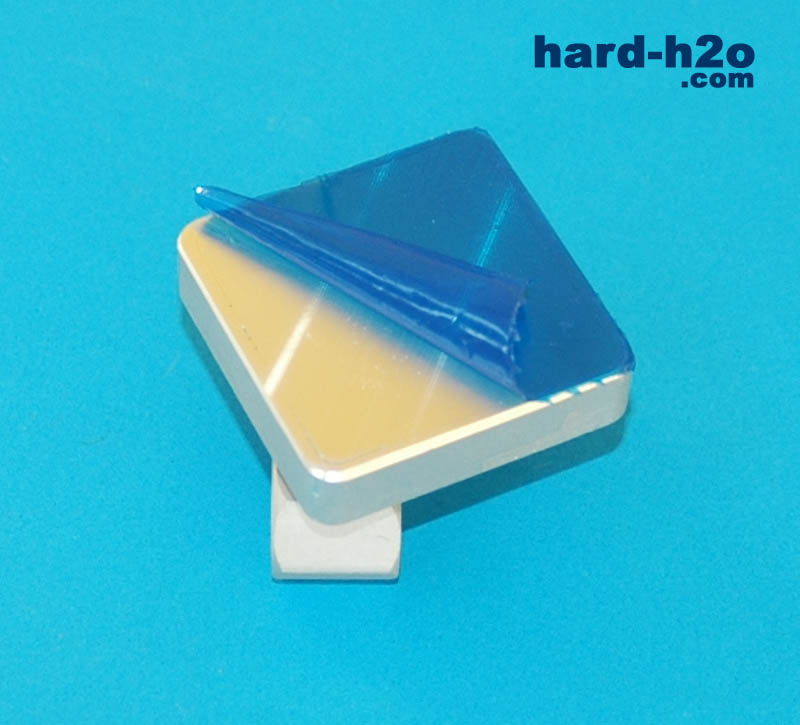

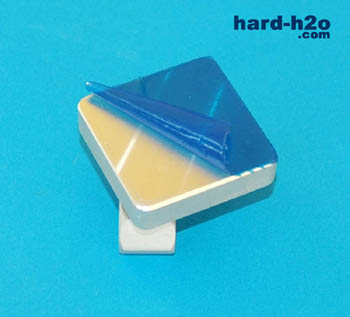

| El mismo film protector que en nuestros 2 anteriores bloques protege su base contra posibles arañazos. | Base del bloque, ni rastro alguno de cobre que nos ayude a bajar la temperatura de nuestro chipset. |
 |  |

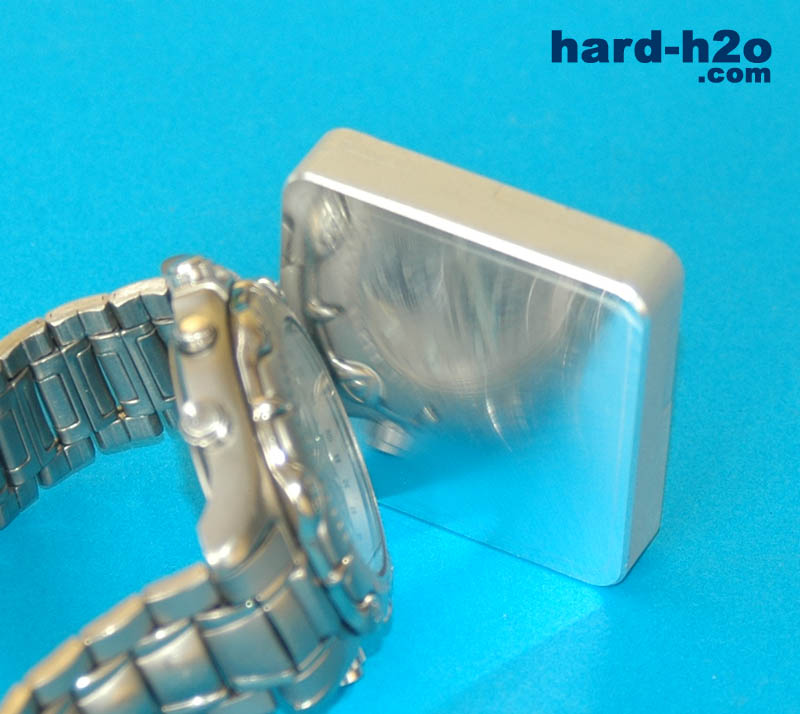

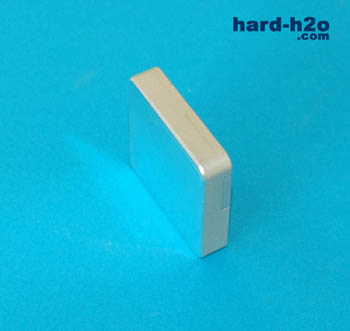

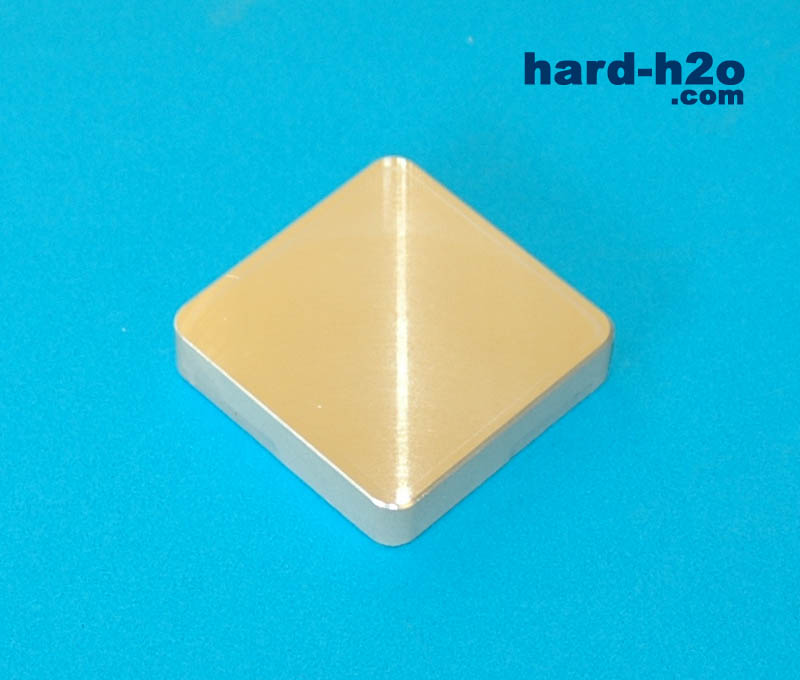

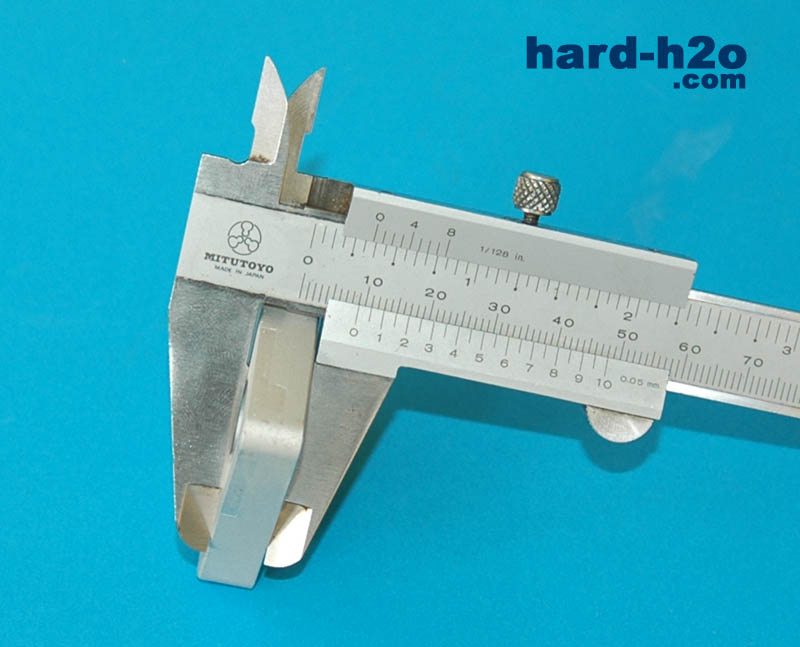

| Pulido poco elaborado. Esta claro que eso no es el fuerte de nuestro kit de refrigeración. | El bloque es extremadamente delgado, no llega al centímetro de grosor. |
 |  |

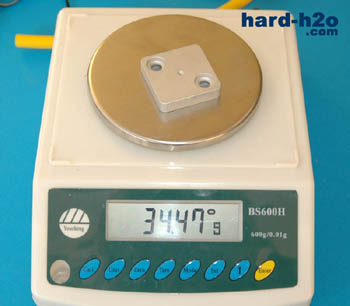

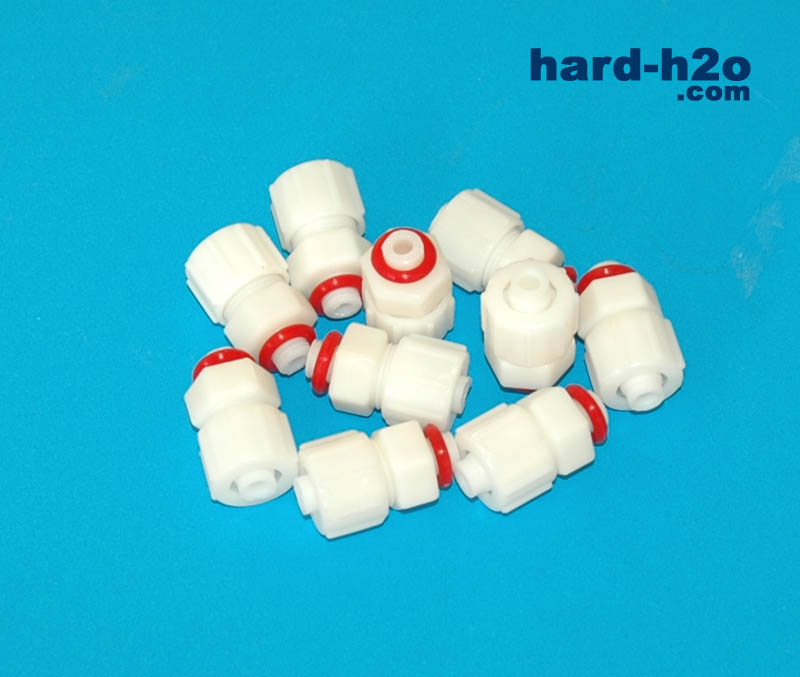

| Si el bloque para la gráfica es ligero este bate todos los records, tan sólo 34 gramos. | Conjunto de racores incluidos en el kit que llevan una junta tórica para evitar fugas. |
 |  |

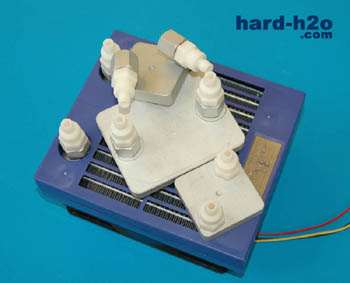

| Colocamos los racores en nuestras bocas utilizando la llave incluida en el paquete. | Bloques y radiador con sus racores listos para el uso. |
 |  |
| Tuercas manuales para apretar el tubo contra la boca del racor. | Colocamos el tubo y apretamos bien la tuerca para conseguir una unión segura y que no pierda ni una gota. |
 |  |
| Éstos son los anclajes del bloque del microprocesador, se adjuntan 2, para los socket 478 de Intel y para los Socket 462 de AMD (socket A). | Esas 3 pestañas inferiores son las que aprietan el bloque contra el microprocesador. |
 |  |

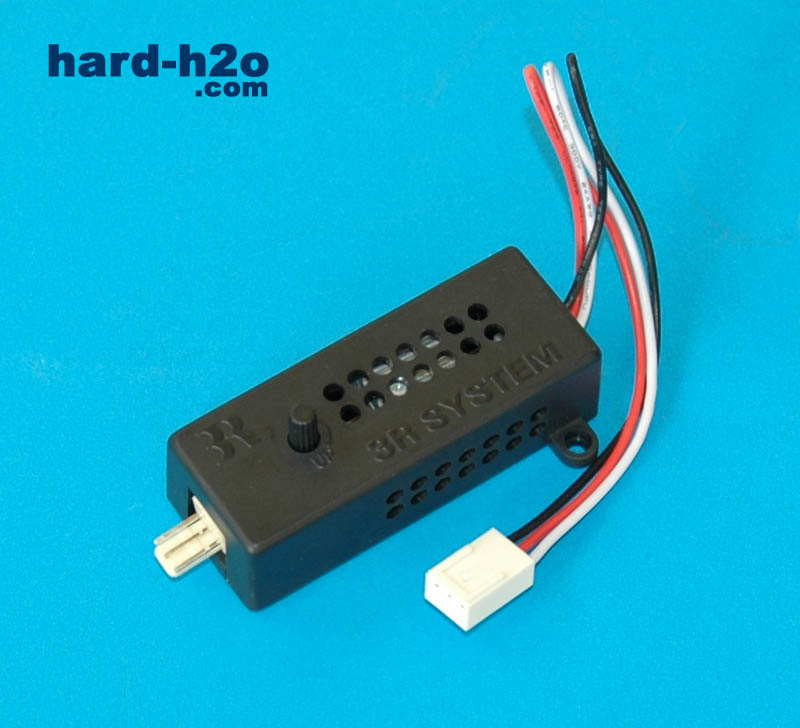

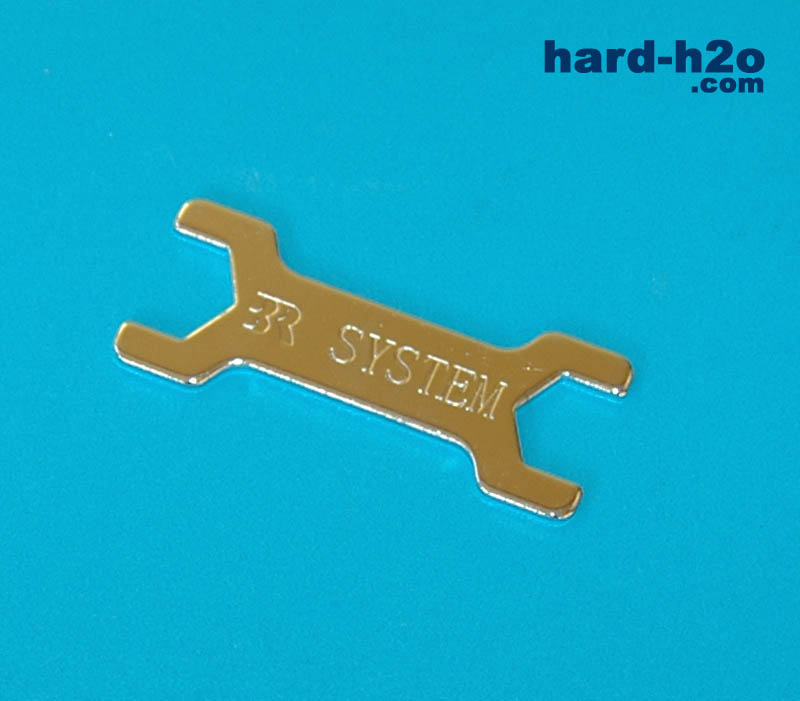

| Otro detalle que incluye nuestro kit. Un controlador de revoluciones para el ventilador del radiador. Es de agradecer su incorporación. | Y para finalizar la presentación, la minúscula llave que nos permitirá montar todo el kit. Un sistema sin grandes pretensiones pero que puede ser una buena manera de adentrarse en el mundo de la refrigeración líquida. |
Instalación y montaje:
 |  |
| Para montarlo colocamos el bloque sobre el micro y enganchamos el anclaje al socket. | Después apretamos las pestañas roscando el tornillo con la llave incluida en el kit. |
 |

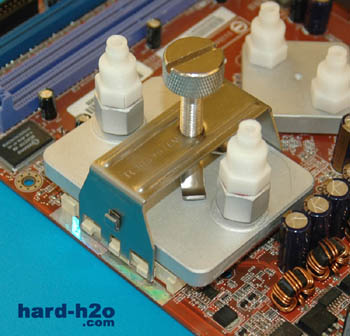

| El bloque queda firmemente sujeto al procesador con este sistema, simple pero eficiente. |
 |  |

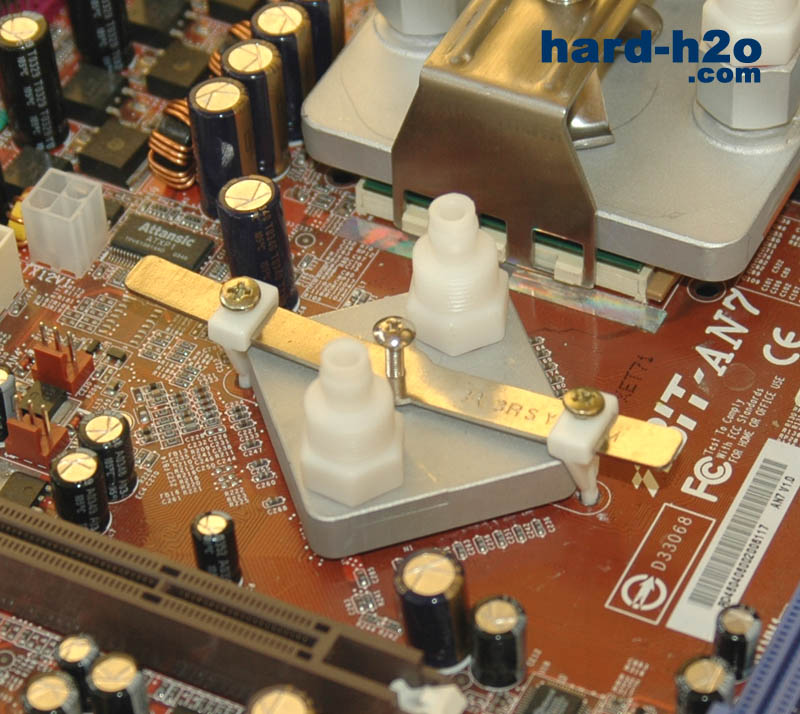

| Este es el sistema de sujeción de los bloques para el chipset y la GPU de nuestra grafica. | Como podemos observar el anclaje se sujeta a la placa por presión, cosa que no le da una gran seguridad. |
 |  |

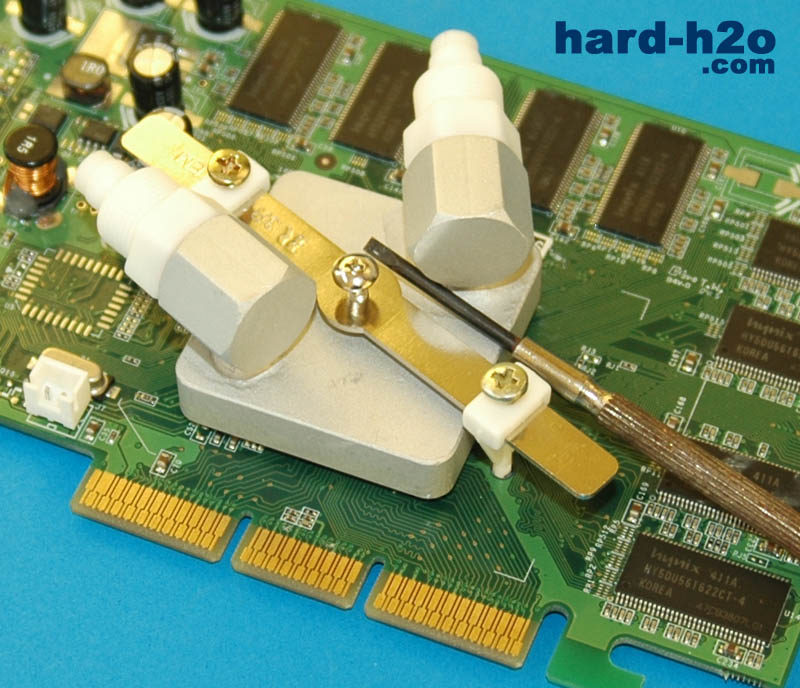

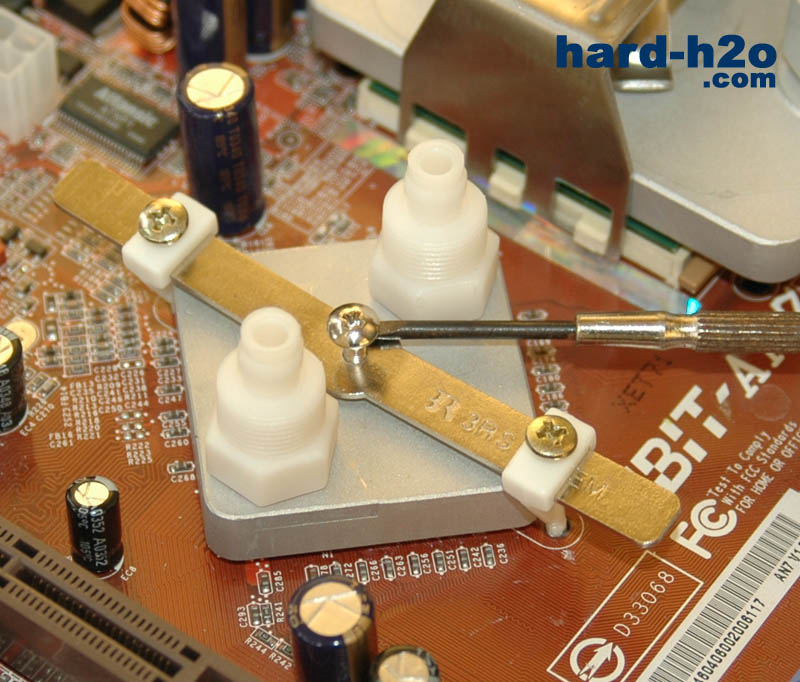

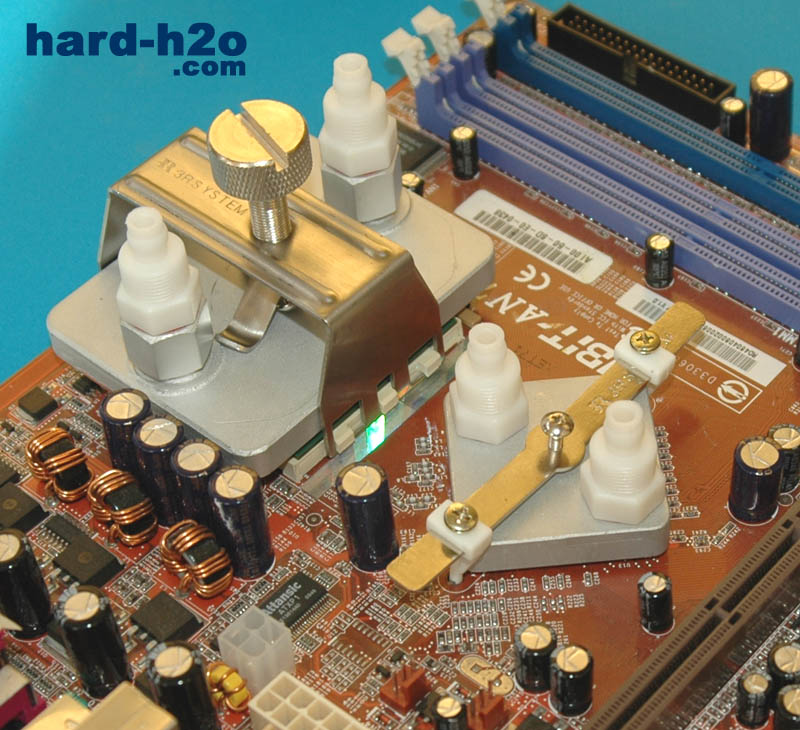

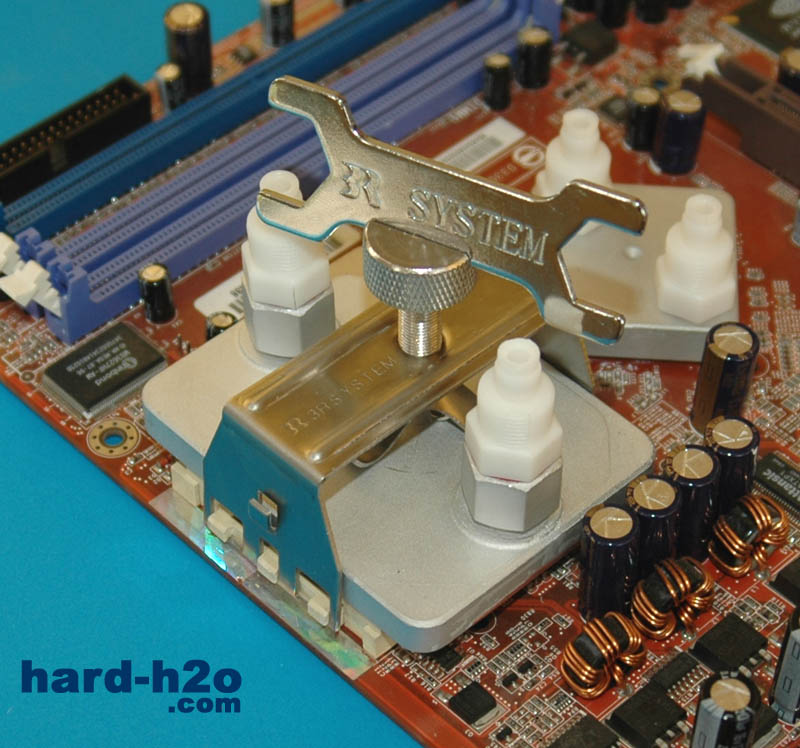

| Una vez prieto el tornillo central el bloque queda fijo en el sitio. Si damos mucha presión al tornillo es fácil que los anclajes plásticos cedan y se suelte. | El montaje es limpio y discreto. Ya tenemos los bloques de nuestra placa listos para colocar el tubo. |
 |  |

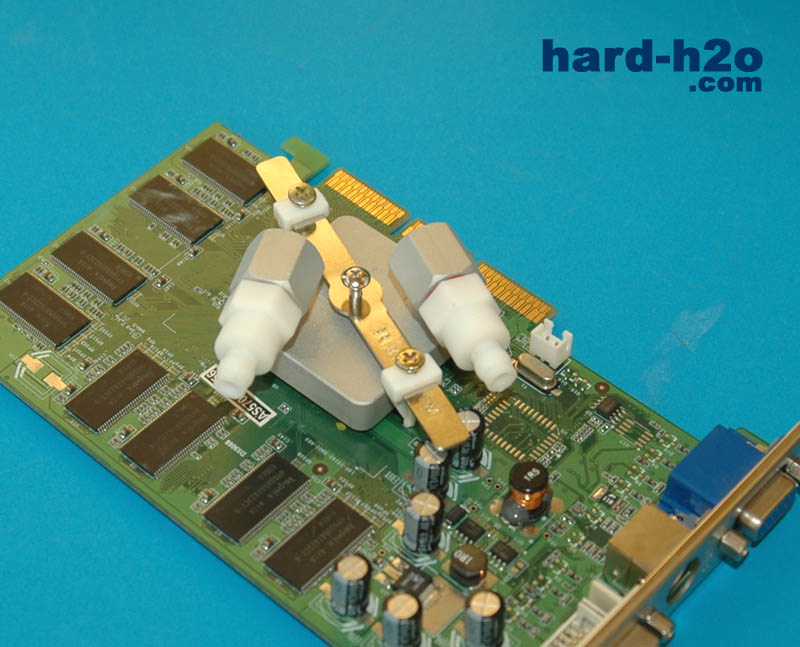

| Por último el bloque de la gráfica. El sistema es igual que el del chipset. Teniendo en cuenta que este bloque queda boca abajo, la seguridad que nos transmiten las sujeciones de plástico es prácticamente nula. | Bloque colocado en su posición final. Podemos poner las salidas del bloque en la posición que más nos favorezca la colocación del tubo. |
 |  |

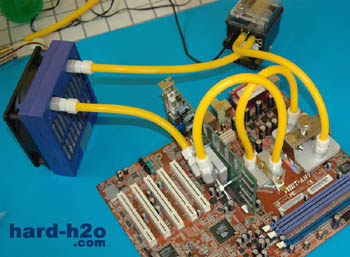

| Paso siguiente, la colocación del tubo. Es conveniente montar el circuito primero fuera de nuestra caja para comprobar si tenemos fugas. | Tubos colocados y racores prietos en nuestro radiador, está listo para el llenado. |
Instalación y montaje (Cont.):
 |  |

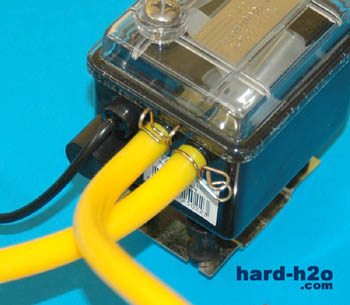

| Podemos ver los tornillos para sujetar el radiador a nuestra caja y las abrazaderas para las salidas de la bomba. | Estas abrazaderas tampoco nos transmiten mucha seguridad, pero cumplen con su cometido. |
 |  |

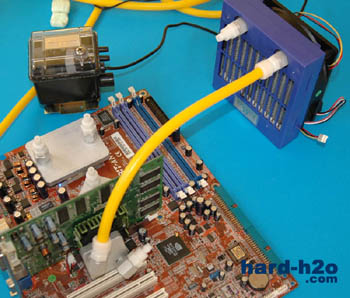

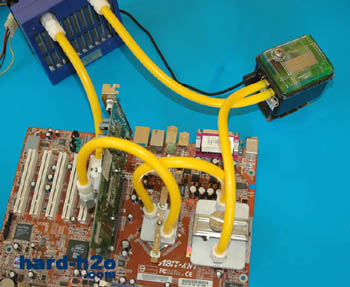

| Circuito montado. Como vemos, el circuito comienza en la bomba y de ahí al microprocesador, después al chipset y en tercer lugar la grafica, por último pasamos al radiador y vuelta a la bomba. | El tubo amarillo es muy llamativo, no así los bloques, los cuales pasan totalmente desapercibidos. |
 |  |

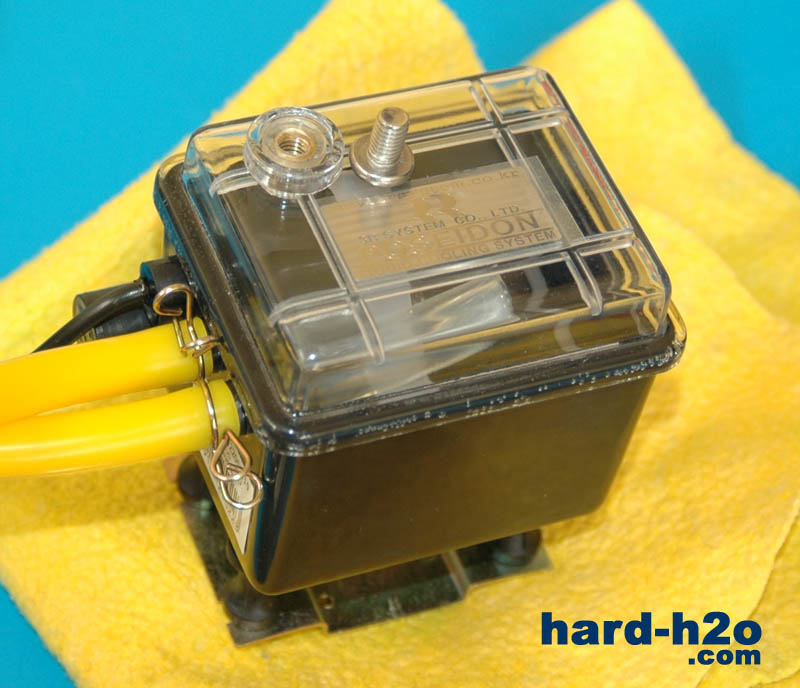

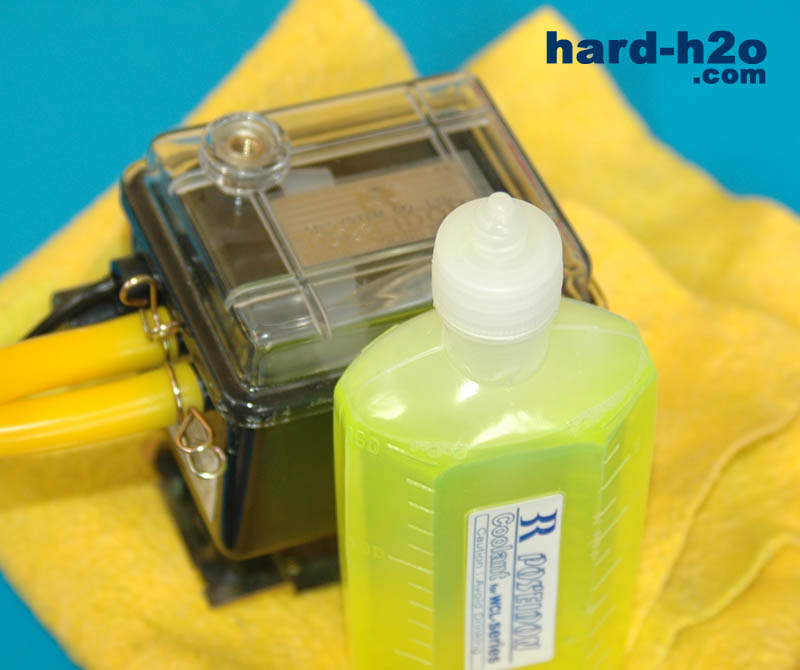

| Para proceder al llenado del depósito es necesario aflojar el tornillo superior de este. Como vemos va incorporado en el bloque de la bomba. | El kit trae incluida una botella de 220ml, más que suficiente para el llenado del circuito. |
 |  |

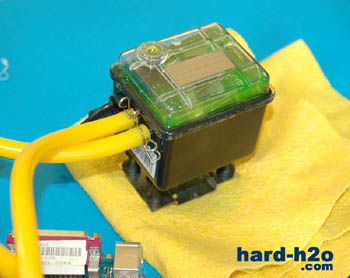

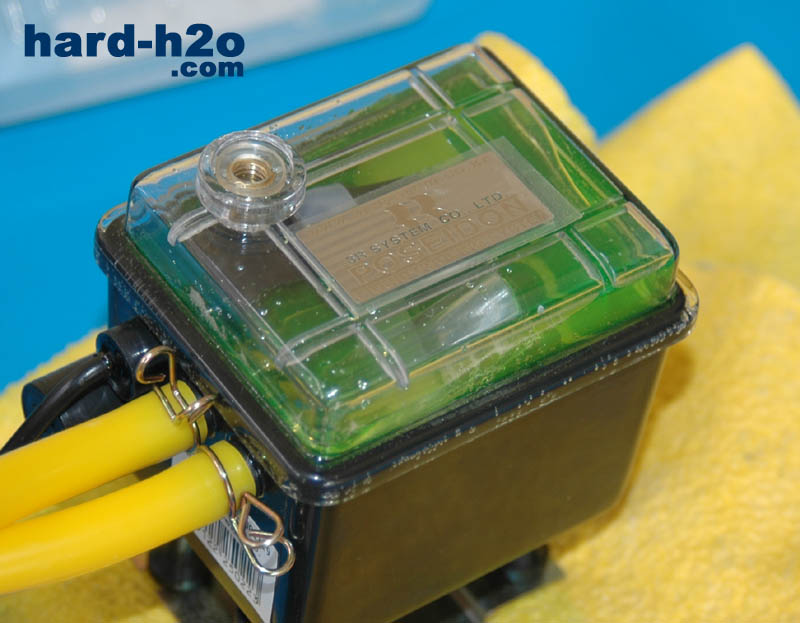

| Llenamos el depósito. La botella trae una salida apropiada para la boca del depósito y no nos hace falte el uso de un embudo. | Vemos que la tapa superior del depósito es transparente, permitiéndonos ver la cantidad de líquido refrigerante que tenemos en él. |
 |  |

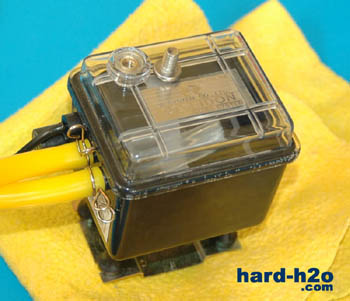

| Hemos apoyado la bomba en una bayeta durante el llenado para evitar que en caso de que se nos salga algo de líquido manchemos. Es un detalle que es recomendable. | Bueno, pues una vez lleno el depósito tenemos nuestro kit listo para ser probado, Éstos son momentos de tensión. ¿Funcionará todo como debe? ¿Tendremos fugas? |
 |  |

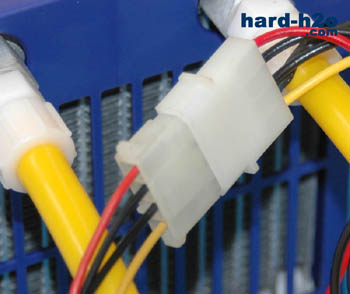

| Arrancamos la fuente del PC poniendo en corto el cable verde con cualquiera de color negro. Para ello usamos un pequeño cable. | Conectamos la alimentación de la bomba al molex de nuestra fuente. Es el momento más crítico de todo el montaje. |
 |  |

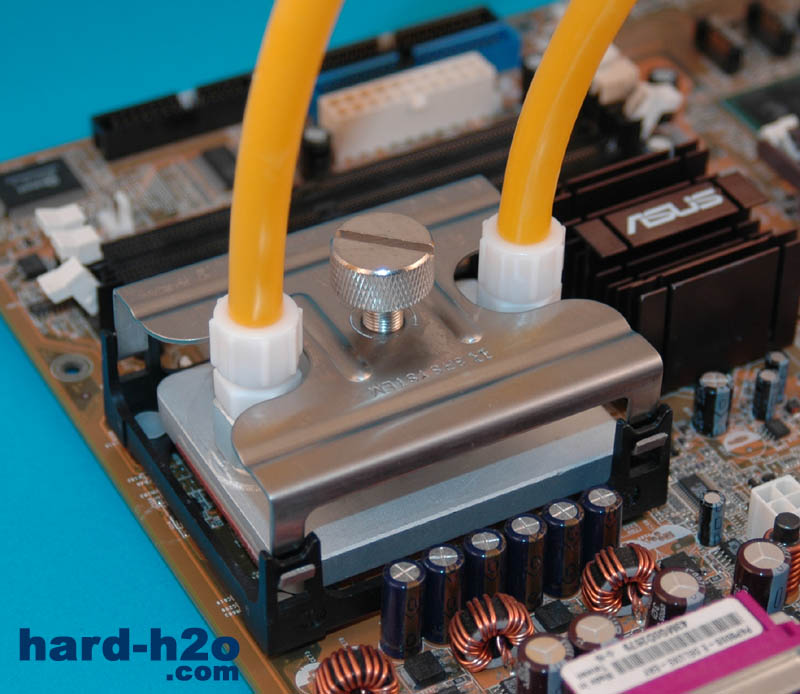

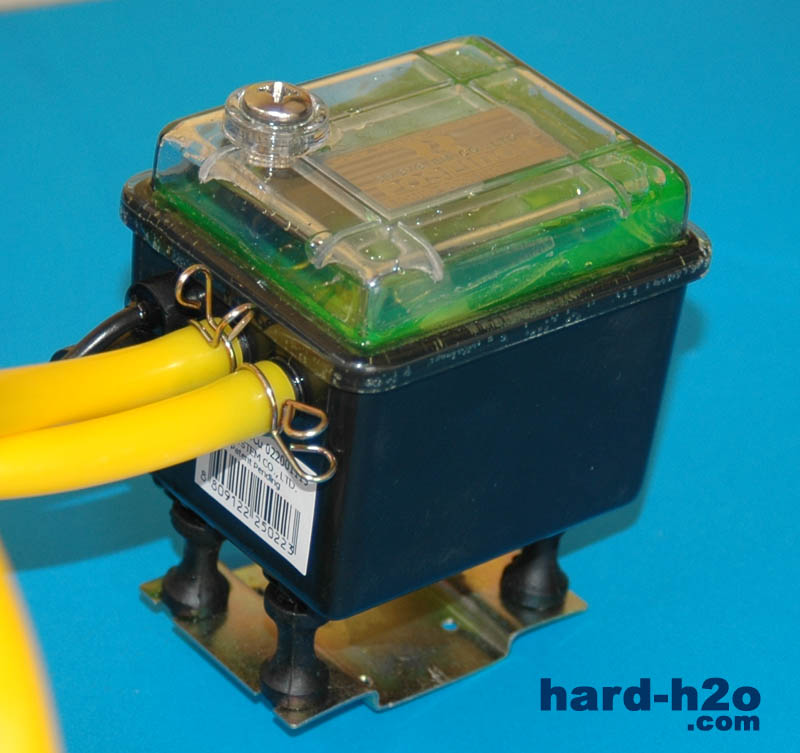

| Parece que todo va bien, la bomba funcionando sin problemas y ni una fuga a la vista. Ya podemos respirar tranquilos. | El bloque está recibiendo el caudal de agua proveniente de la bomba sin problemas. Ni una gota se escapa por los racores. |
Equipo de pruebas:
| Componente | Modelo |
| Placa Base | Gigabyte 8IK1100 Rev 2.0 |
| Procesador | Pentium 4 2.8 FSB800 NorthWood |
| Memoria | 2x512MB Kingston DDR400 |
| Disco Duro | Seagate 200GB SATA |
| Tarjeta gráfica | MSI GeForce FX5600XT |
| Fuente de alimentación | BeQuiet ColorLine 400W |
Test de temperatura:
Para realizar el test de temperatura, se ejecutó el programa CPU Burn-In durante 1 hora, en este tiempo se tomaron tres medidas de temperatura con sondas térmicas conectadas a un Cool Drive 4 que contactaban con el micro por un lateral del core. La temperatura en reposo se tomó sin ejecutar ninguna aplicación después de una hora de inactividad después del test de tortura del micro.
Pentium 4 2.8 HT NorthWood
| Tª Ambiente | Tª CPU | Tª Chipset | Tª VGA | Tª HDD | |
| - Idle | 23º | 43º | 37º | 36º | 30º |
| - Full | 23º | 59º | 54º | 49º | 34º |
Conclusión:
| Nos gusta | Puede mejorar |
| Kit muy completo. Nos permite quitar todos los ventiladores sobre la placa base | Rendimiento pobre |
| Ideal para iniciarse en el mundo de la RL. Mejor con hardware antiguo | Pésima calidad de los bloques, la bomba y el radiador |
| Sencillez y facilidad en el montaje sin igual | El ventilador no es muy silencioso a plena potencia |
| Tenemos todo lo necesario para montarlo todo. No necesitamos nada adicional. | |
| El color del tubo es bastante llamativo y atractivo. Su grosor evita los pinzamientos al hacer las curvas. | |
| Regulador de tensión para el ventilador del radiador. |
No podemos pedirle peras al olmo y esta vez no iba a ser menos. En esta ocasión estamos ante un kit de refrigeración líquida bastante completo al poder eliminar cualquier fuente de ruido dentro de nuestro PC al sustituir los bloques de CPU, chipset y gráfica, por lo que el agua podrá sustituir al aire de forma completa. Sin embargo, la calidad de los componentes y el bajo caudal de la bomba hacen que este kit nos ofrezca un rendimiento bastante bajo, sobre todo teniendo en cuenta que el ventilador del radiador hace un poco de ruido si lo dejamos a plena potencia.
La sencillez y la facilidad de montaje es uno de sus puntos a favor, ya que no necesitaremos de grandes conocimientos a la hora de montarlo y para no iniciados no deja de ser una opción perfecta para introducirse en este mundillo y empezar a aprender algún que otro truco. Finalmente las pruebas nos han demostrado que su rendimiento no es tan bueno como si tuviéramos aire, pero por lo menos podemos intentar reducir el ruido variando la alimentación del ventilador. Por todo lo demás no deja de ser un kit sin muchas pretensiones.
Producto cedido por 3R System
| Producto / Enlace |
| Kit RL Poseidon WCL-02 120 Cu |
