Kit RL Corsair COOL
· Análisis: | SalvadorP | · Fotos y montaje: | Franzol |
· Publicado por: | SalvadorP | · Fecha: | 21/02/2006 |
Producto cedido por Corsair
Son muchos los kits de refrigeración líquida que van apareciendo en el mercado ante el empuje de los usuarios en la búsqueda de una mejor refrigeración de su hardware y son muchos los que se pierden en el olvido por diversas razones. Sin embargo, siempre hay alguno que nos llama la atención por alguna razón y en este caso, es kit de Rl Corsair COOL, el que lo hace por diversas razones: tamaño de sus componentes, alto rendimiento, precio moderado, estética inigualable, ...
Acostumbrados a sus excelentes memorias (las únicas que llegamos a ver con LEDs de actividad e incluso con LCD programable), aparte de su elevado rendimiento en cualquiera de sus gamas, nos trae esta novedad basada en productos reconocidos mundialmente en el campo de la refrigeración líquida reuniendo un kit de prestaciones elevadas y sencillo de montar para cualquiera. Veamos detenidamente todas sus características y no te pierdas ningún detalle:
Especificaciones del producto:
| Modelos disponibles | - CWC100-1000: Válido para P4 478 y AMD64 K8 - CWC100-1001: Válido para P4 775 y AMD64 K7 |
| Bloque | - Swiftech MCW6000 |
| Características del bloque | Fabricado en cobre con entrada y salida para tubo de 10mm de interior con los tubos preinstalados. |
| Dimensiones del bloque | - 64 x 64 x 16 mm |
| Radiador | - Black Ice Pro Simple |
| Características del radiador | - Fabricado en cobre. Pasadas simples y espigas para tubo de 10mm de interior no intercambiables. |
| Dimensiones del radiador | - 157 x 133 x 25 mm |
| Bomba | - Laing DDC350 (Swiftech MCP350) |
| Características de la bomba | Bomba de eje cerámico con unos 400 l/h y 4m de impulsión. Se alimenta a 12V |
| Dimensiones de la bomba | - 62 x 62 x 38 mm |
| Dimensiones del depósito | - 154 x 148 x 42 mm |
| Capacidad del depósito | - 450 cm3</td> |

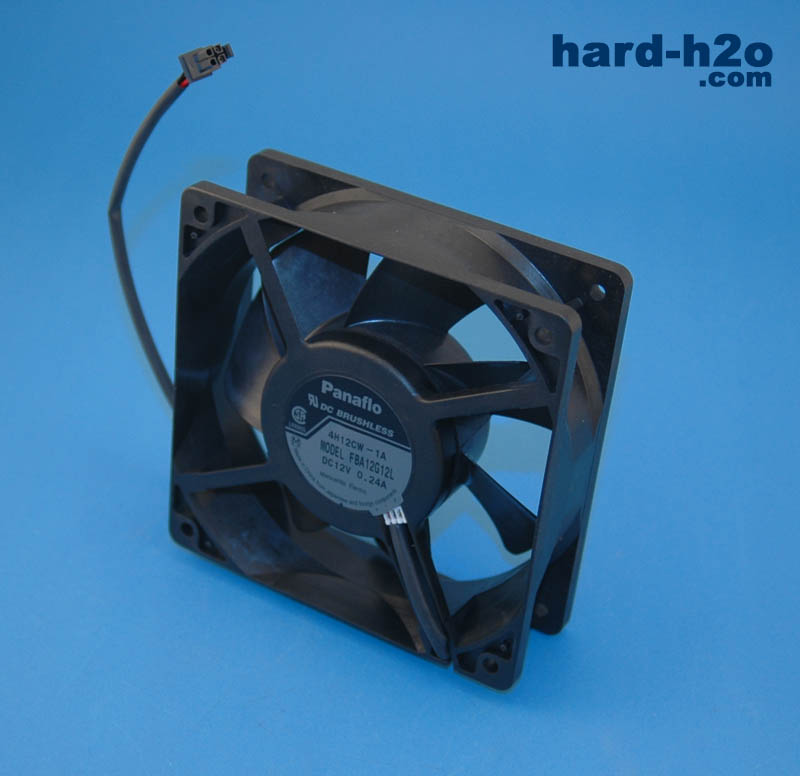

| Ventilador | - Panaflo de 12cm FBA12G12L (115m3/h - 68.9 CFM / 30 dBa) |

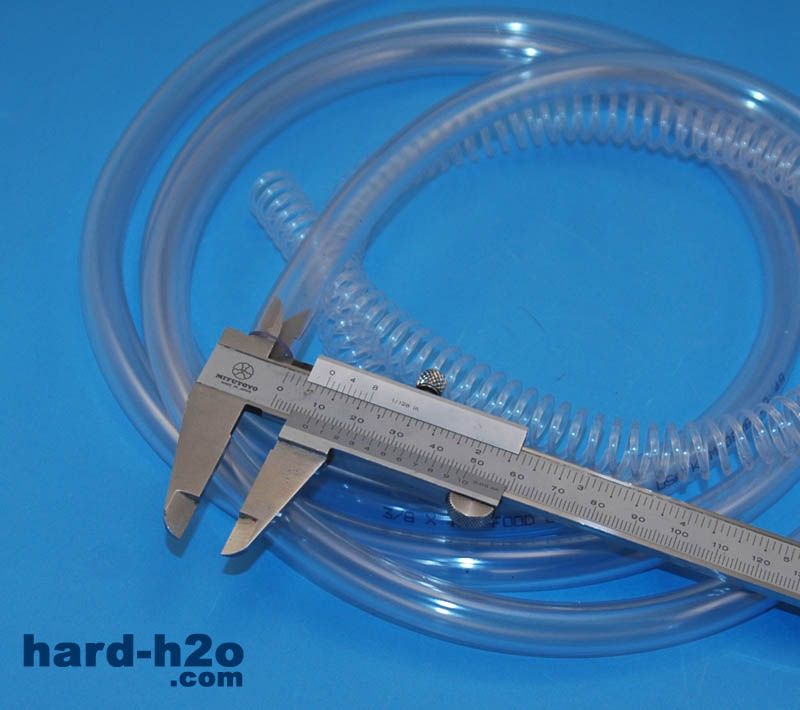

| Resto del contenido | - Coolsleeves para tubo de 12mm de exterior - 2m tubo PVC (10/12 - ID/OD) - Anclajes y sujeciones para sockets AMD K8 y P4 478 - 500 ml de líquido refrigerante - Guía rápida de usuario - CD con información adicional y pegatinas para el kit |
Presentación y vista en detalle:
 |  |

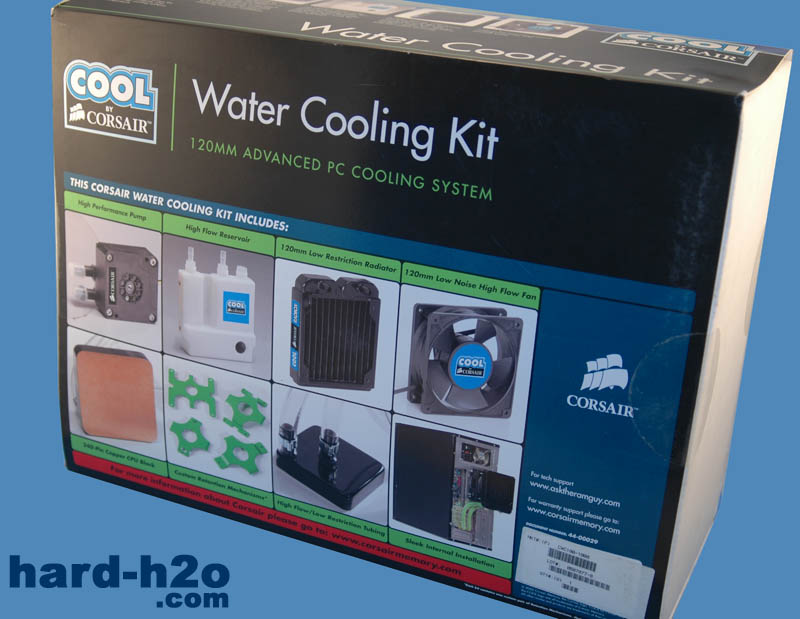

| Esta es la caja donde viene empaquetado el kit. Es de tamaño mediano y un poco voluminoso, lo suficiente para traerlo todo. Veremos más adelante el por qué. | Lo primero que nos encontramos al quitar la cubierta son, aparte de una guía rápida para montar el kit, un CD con bastante información del Corsair COOL y unas cuantas pegatinas para colocarlas a nuestro gusto. |
 |  |

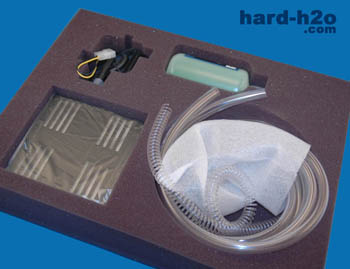

| En esta vista observamos que los componentes van protegidos por una gomaespuma que lo protege de los golpes. Esta es la razón del "extraño" volumen de la caja. Podemos diferenciar de forma perfecta todos lo que incluye el kit y podremos tenerlos de esta manera mucho mejor organizado. | Dentro de la caja hay dos grandes gomaespumas. Esta es la parte de abajo que se sitúa debajo del radiador, ventilador y depósito con el resto del kit. En este nivel podemos ver el soporte para el ventilador/radiador, los tubos y la espiral acrílica antipinzamientos (conocida vulgarmente como "cool-sleeves"), la bomba y los tornillos de montaje, así como la tapa para sujetar el bloque al socket. |
 |  |

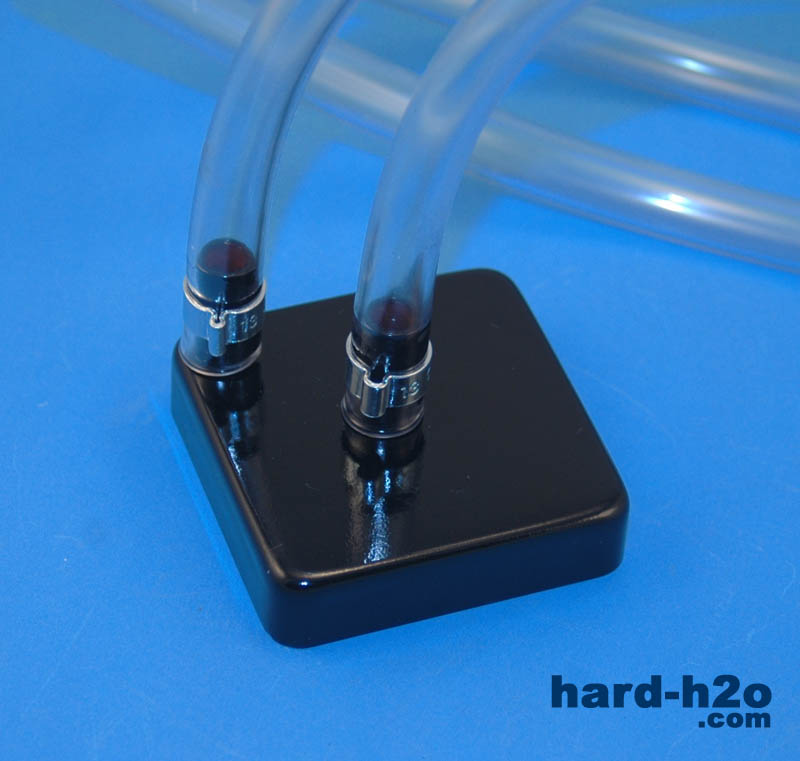

| Este es el bloque de CPU. Concretamente es el modelo de Swiftech MCW6000, con la entrada y la salida preparada para tubo de 3/8" (10mmID) de diámetro interior. Viene con dos tubos preinstalados con dos abrazaderas que sujetan el tubo. | La base del bloque es amplia, del todo suficiente para cubrir cualquier microprocesador de forma completa y así poder optimizar el contacto entre el bloque y el core del micro. El pulido no es ninguna maravilla pero lo suficiente para obtener un alto rendimiento. |
 |

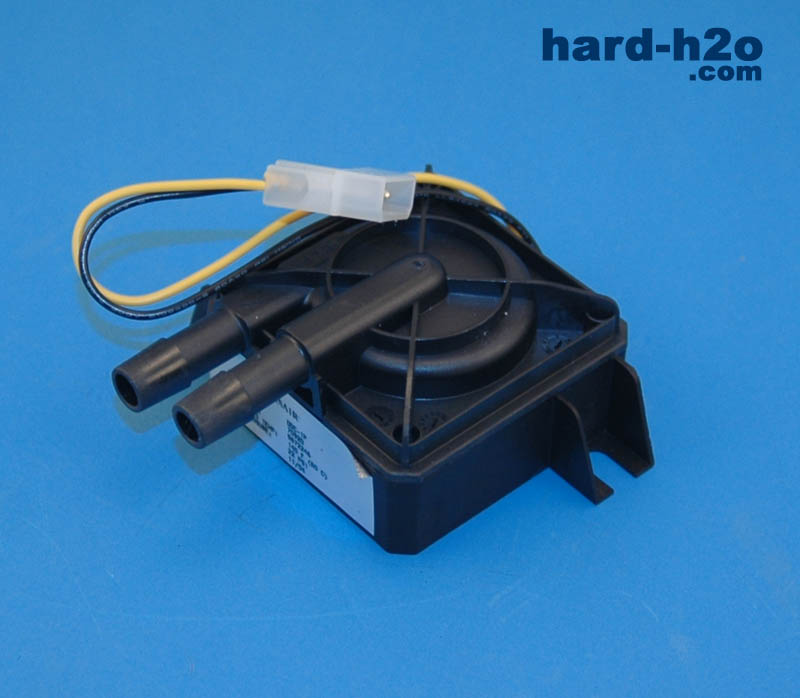

| La bomba que acompaña al kit es una Laing DDC350 (también conocida como MCP350) que con sus 350 l/h y sus 4m de impulsión nos será suficiente para refrigerar todo el circuito. La gran ventaja de esta bomba es que se alimenta a 12V y por lo tanto sólo nos hará falta un molex de 4 pines grande para hacerla funcionar. |
Vista en detalle (Cont.):
 |  |

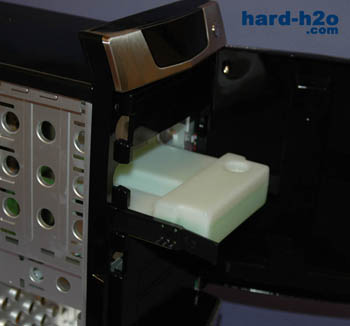

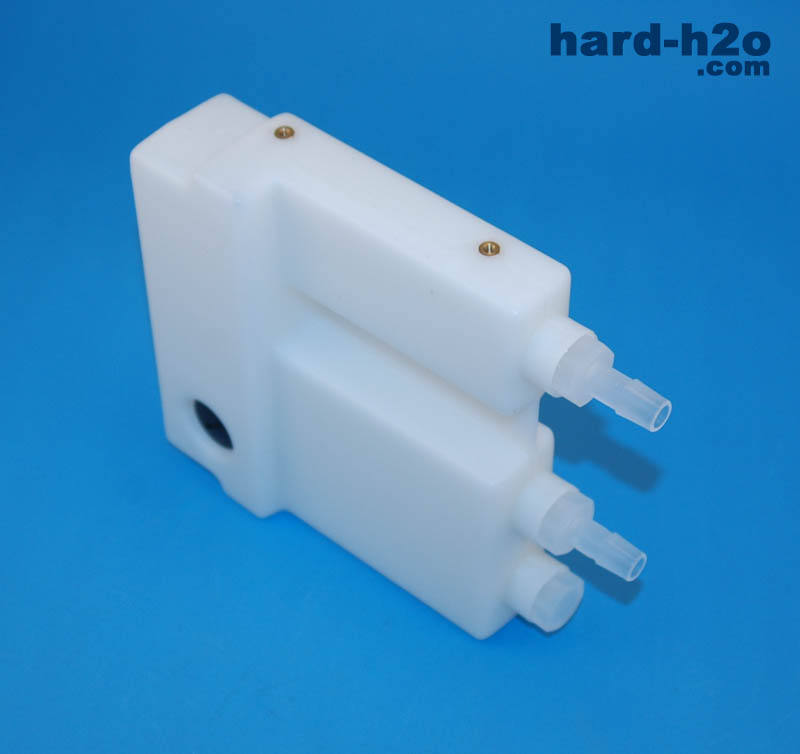

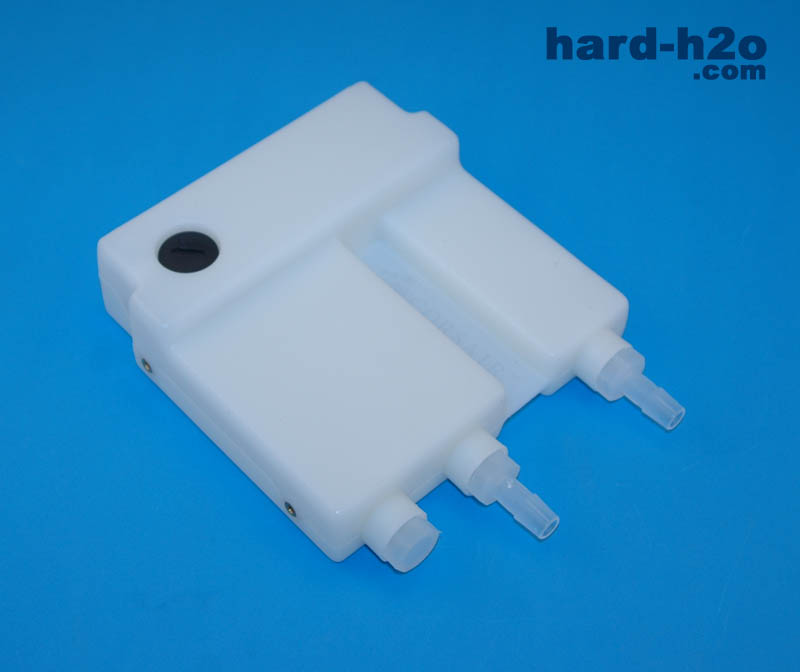

| El depósito es de un plástico translúcido de alta presión. Intentaremos que esté lo más alto posible para mantener cebada la bomba lo mejor posible. El llenado lo haremos a través de la parte superior retirando el tapón< de seguridad. | El depósito lo colocaremos en una bahía de 5 1/4". Viene con unas tuercas en los laterales preparadas para ello, de la misma forma que colocaríamos una unidad óptica. |
 |  |

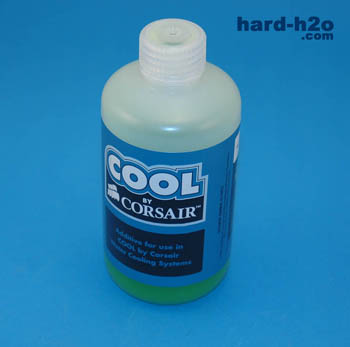

| Con el kit también nos viene un bote con líquido ya preparado para llenar el circuito. La mezcla se compone de agua destilada y un anticongelante mezclados en su justa medida para no tener ningún tipo de problema. | Los tubos son de PVC transparente de una medida de 10mm (3/8") de interior. También se incluyen unas espirales acrílicas antipinzamientos que usaremos sobre todo en la parte del radiador y cuya función es la de evitar los pinzamientos y que de esa manera entorpezca el paso del agua. |
 |  |

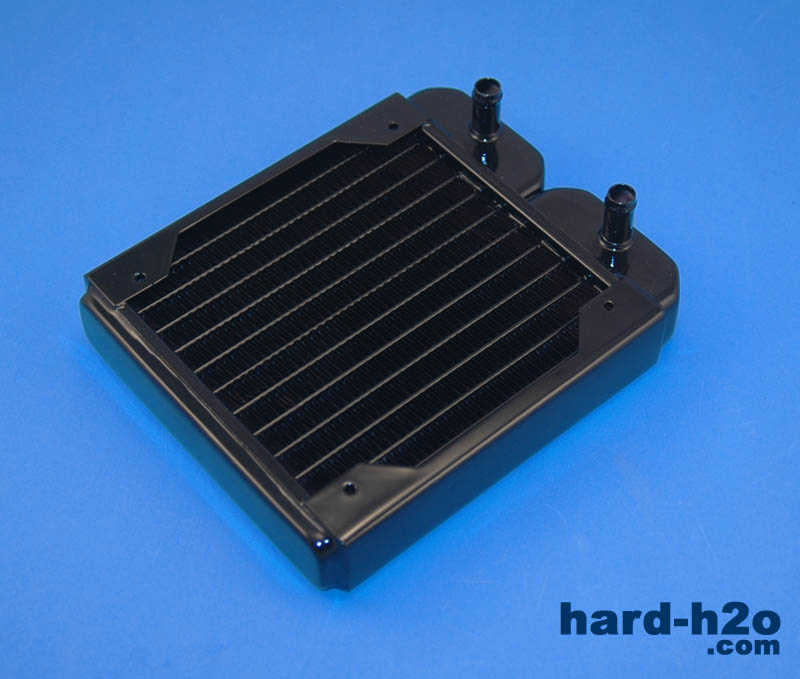

| El radiador está preparado para poder colocar un ventilador de 12cm y con unas espigas soldadas a las cazoletas de entrada y salida del radiador. En concreto, nos encontramos ante un Black Ice Pro simple, un radiador conocido mundialmente por sus excelentes prestaciones en refrigeración líquida. | El ventilador incluido es un Panaflo de perfil alto con un volumen de aire impresionante y que mantendrá bien refrigerado el radiador. |
 |

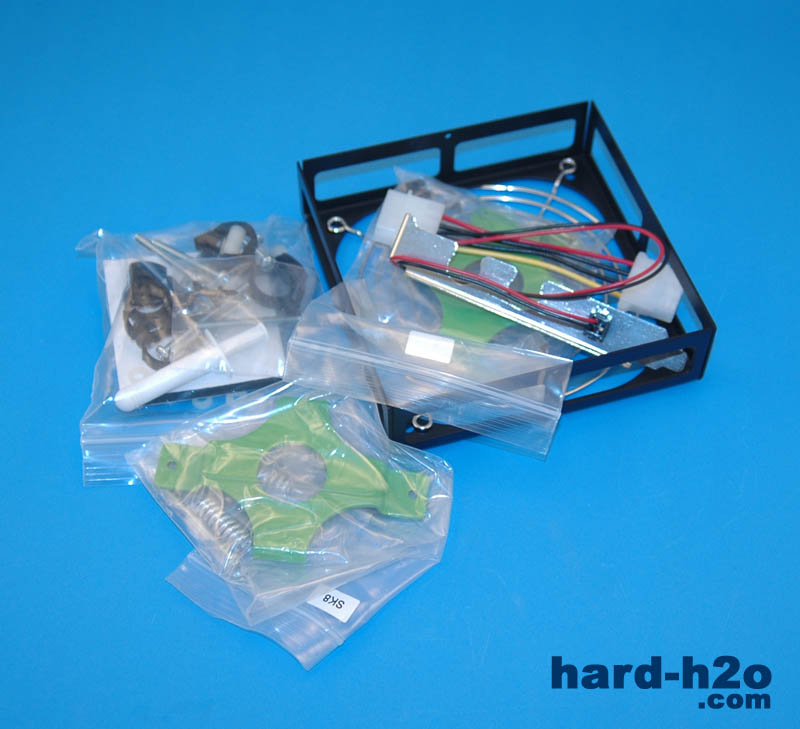

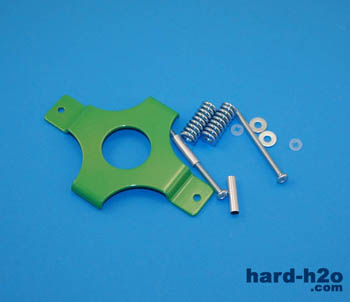

| Casi para acabar nos encontramos con el kit de montaje para el conjunto radiador/ventilador y el bastidor para separarlo de la caja por la parte trasera aprovechando el hueco para el ventilador trasero de caja. Aparte de ello nos encontramos con las dos tapas que acompañan este kit (en este caso concreto para P4 478 y AMD K8) y la tornillería necesaria para montar el bloque de CPU. |
 |  |

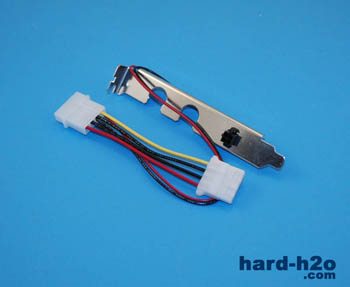

| También se incluye una ranura trasera PCI que usaremos para pasar los tubos desde el radiador al interior de la caja. Vemos las dos aberturas y el cable en "Y" para alimentar el ventilador. De esta amenra podremos alimentar de forma externa el ventilador. | Finalmente nos fijamos en la tapa para el bloque de CPU y todo lo necesario para montar el bloque sobre el micro. Podemos ver muelles, tornillos, arandelas, etc. |
Instalación y montaje:
 |  |

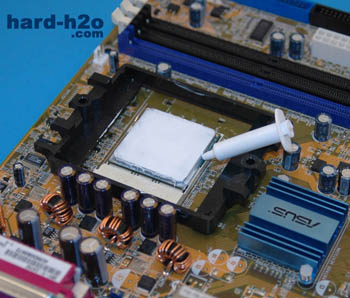

| COmenzamos la instalación colocando masilla térmica encima del microprocesador. LA extendemos bien por toda la superficie de encima del core. | Colocamos el bloque encima, y justo después la tapa de sujeción acorde a nuestro socket. En nuestro caso de socket K8, para AMD 939, con lo que alinearemos los dos agujeros para colocar los tornillos. |
 |  |
| Finalmente cogemos los tornillos adecuados, el muelle de ajuste y la arandela y las colocamos en orden. A continuación procedemos al atornillado hasta que quede bien sujeto. | En esta vista podemos apreciar que lo hemos ajustado hasta que ya no podemos más. Eso nos asegurará un agarre perfecto y un contacto adecuado entre la base del bloque y el IHS del micro. |
 |  |

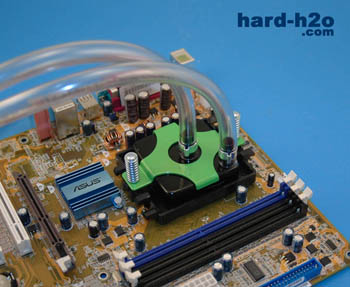

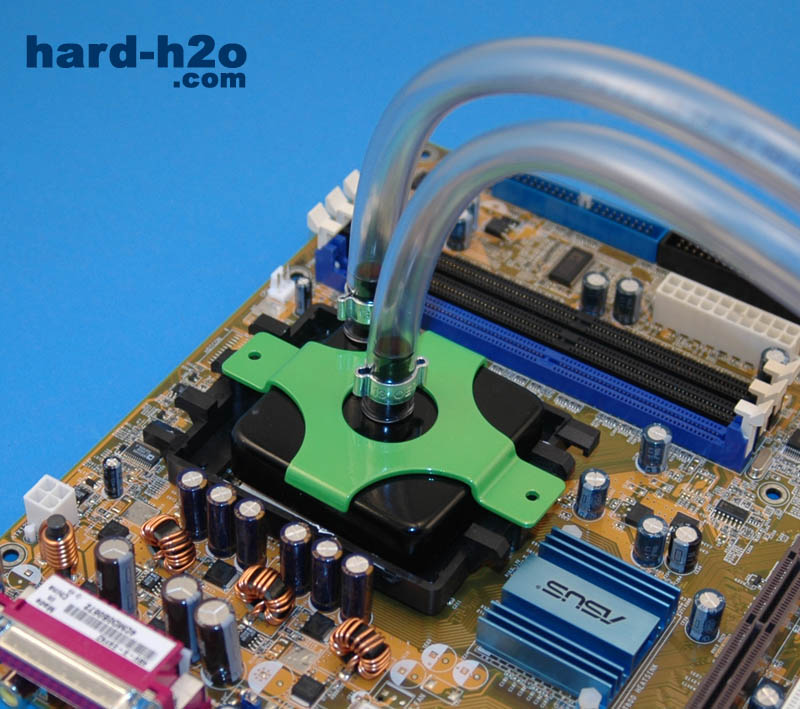

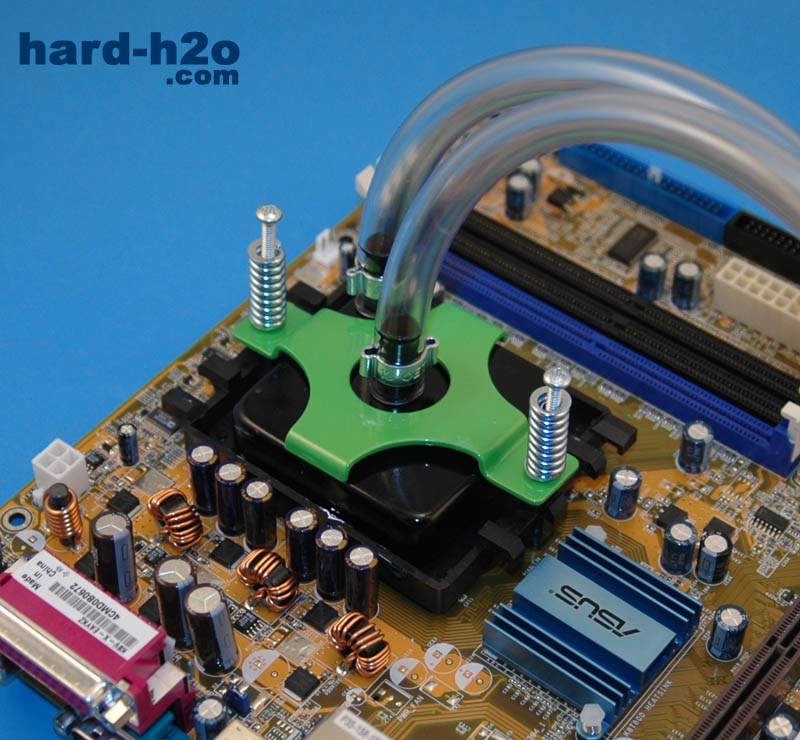

| Aquí vemos cómo queda el bloque de CPU una vez instalado en el socket. Los tubos deben quedar de la siguiente manera preparados para instalarlos dentro del circuito. | En nuestro caso seguimos por el radiador. Para ello debemos coger el tubo que sale por la esquina del bloque. La espiga del centro es la vía de entrada al bloque de agua. Vemos que el tubo se ajusta de forma perfecta gracias al reborde de la espiga, pero si queremos mayor seguridad podemos ponerle una abrazadera o una brida, aunq no será necesario. |
 |  |

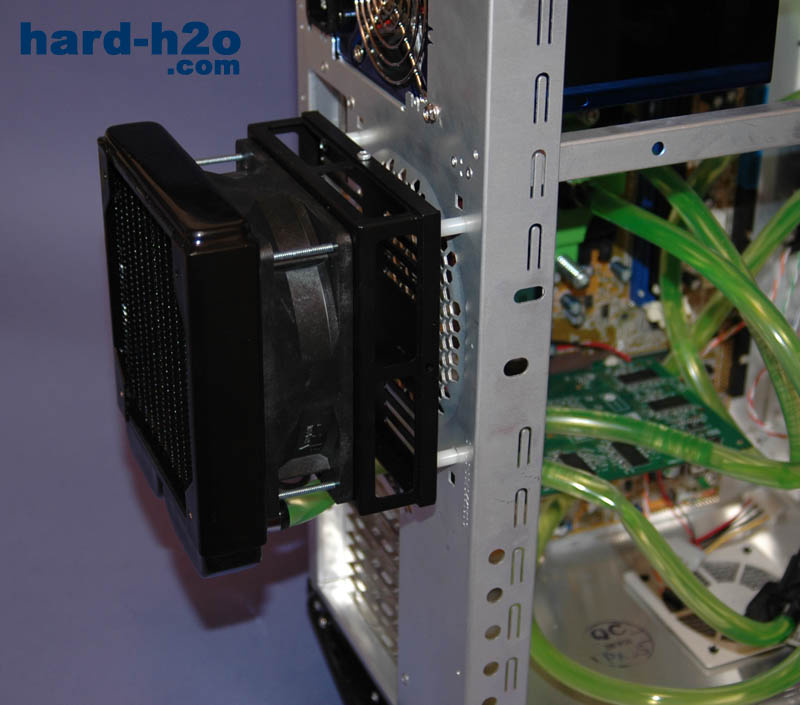

| Este es el aspecto del radiador con su bastidor y el ventilador ya montados. Lo hacemos para poder colocarlo en la parte trasera de la caja aprovechando el agujero correspondiente al ventilador de 12cm trasero. Así que debemos asegurarnos de disponer de este hueco o si no pensar en un adaptador de 80 a 120mm si el hueco de nuestra caja es de esa medida. Esta separación nos ayudará a poder colocar los tubos del radiador sin dificultad. | Y este es el depósito colocado en un hueco para una bahía de 5¼". Hasta aquí lo que hemos hecho ha sido colocar la bomba en el inicio del circuito, de ahí hemos sacado un tubo al exterior por la ranura PCI hacia el radiador. Después, cogemos el tubo de la parte central del bloque y lo conectamos a la salida del radiador. Y finalmente, el tubo que sale de la esquina del bloque lo llevamos al depósito para completar el circuito. Es en este punto, en el depósito, por donde realizaremos el llenado con el líquido refrigerante que acompaña al circuito. |
 |  |

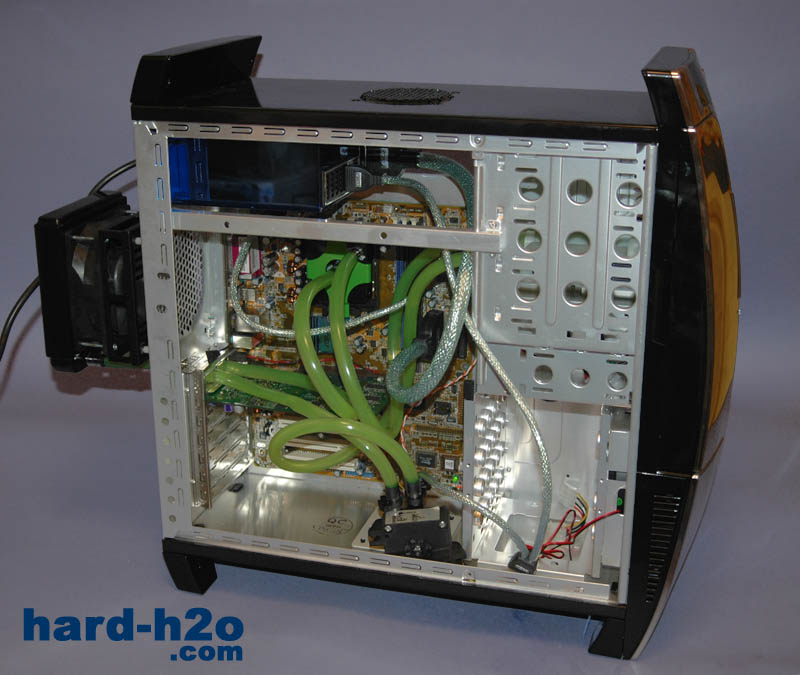

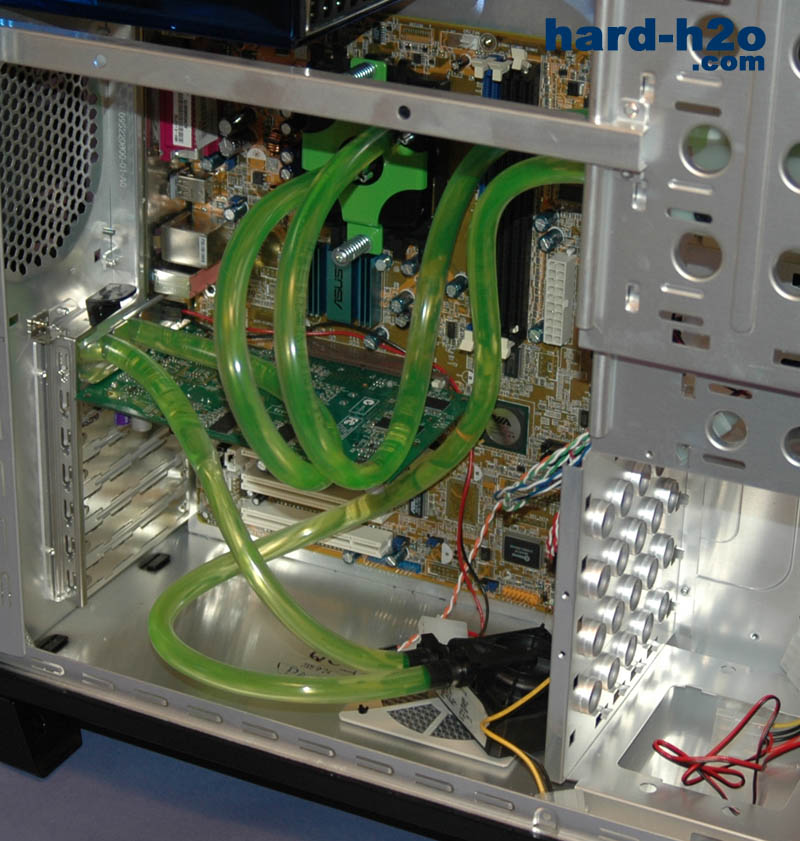

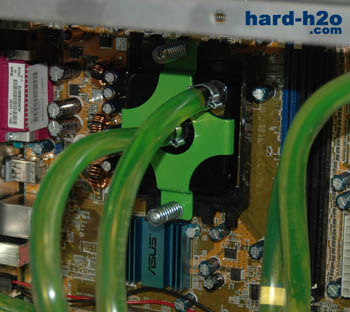

| Este es el aspecto del conjunto una vez instalado dentro de una caja . Podemos ver lo bien que queda el kit instalado y gracias a su ventana transparente podremos tener a la vista el kit de RL. | Empezamos el recorrido del agua. Viniendo del depósito, el agua entra en la bomba para ser impulsada por la misma. De allí se dirigirá al bloque de CPU. |
 |  |

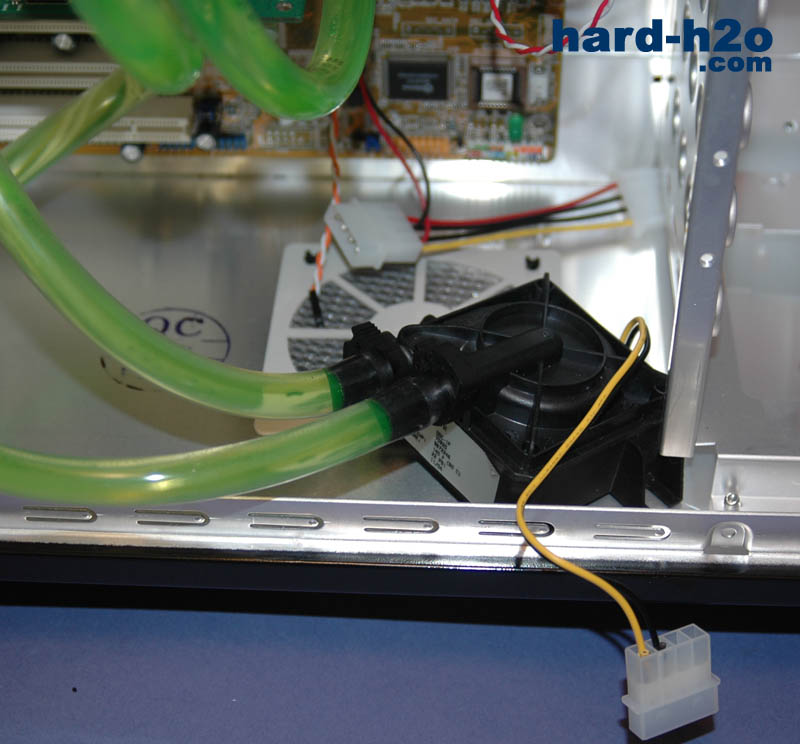

| Aquí empezamos a ver el recorrido que hace el agua. Después de salir de la bomba se dirige al centro del bloque de CPU... | ... a continuación sale por la ranura PCI y se dirige hacia el radiador... |
 |  |

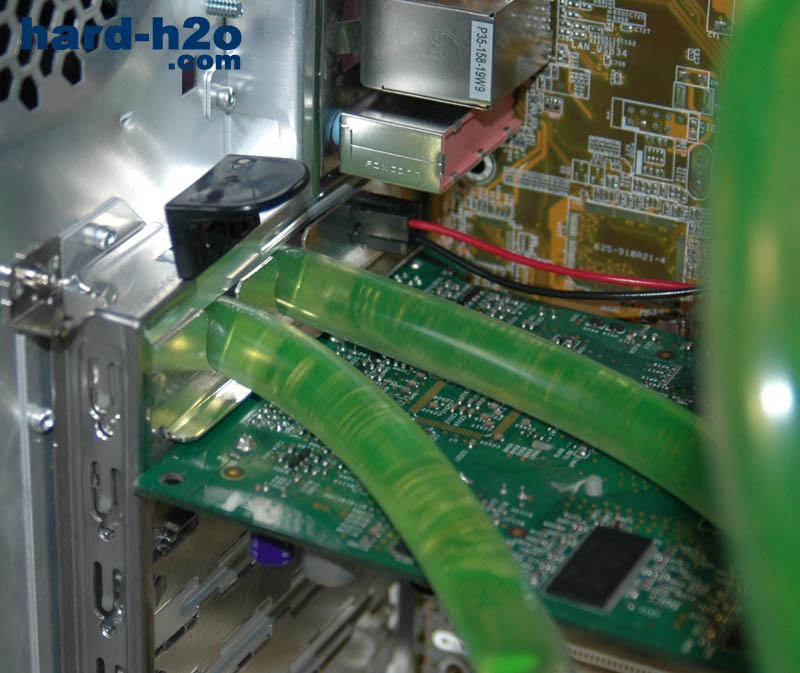

| ... entra por el radiador, y una vez refrigerada el agua vuelve a salir hacia el interior de la caja (Para evitar los pinzamientos en la entrada y salida del tubo serán del todo necesarios los coolsleeves, ya que las curvas que habrá que hacer serán muy muy cerradas. No olvidéis este punto en concreto) ... | Vemos más de cerca todo el conjunto ya montado y todas las curvas que realizan los tubos para evitar pinzamientos. Esto es algo que debemos tener muy en cuenta. El aspecto es impresionante y la parte estética es inmejorable. |
 |  |

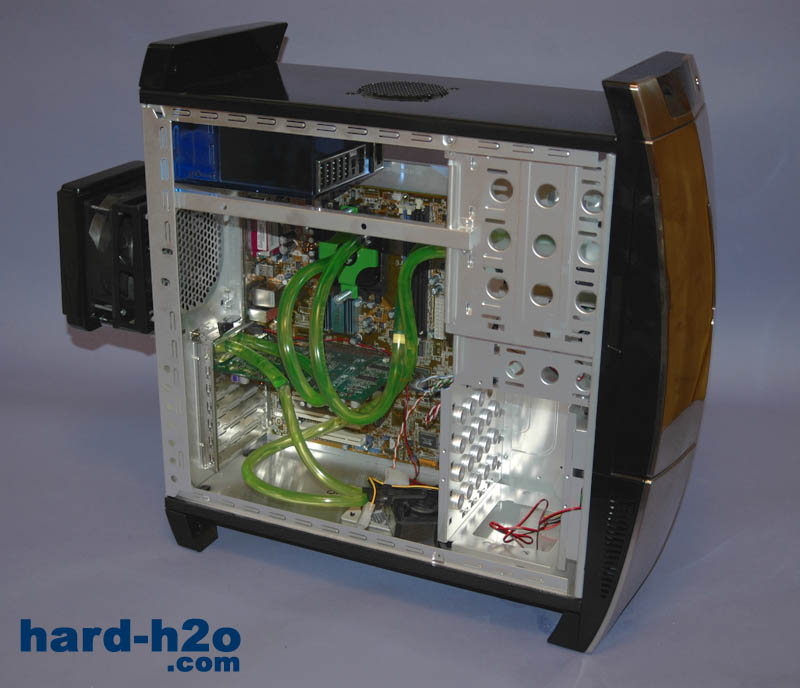

| Y aquí vemos el conjunto entero montado. Podemos apreciar fácilmente todo el recorrido del circuito completo sin problemas. Después de ver el análisis, sólo podemos decir que la sencillez en el montaje es increíble y el resultado no podría ser mejor. | Un aspecto añadido del kit es la reacción a la luz UV del líquido refrigerante. Añadiendo cátodos que proporcionen esta luz, junto con más elementos radiactivos podremos conseguir este bonito efecto modding. |
Equipo de pruebas:
| Componente: | Modelo: |
| Placa Base | GigaByte GA-K8NF-9 |
| Procesador | AMD Athlon 64 3500+ Winchester |
| Memoria | 2x512MB GeIL Value Series |
| Disco Duro | Seagate SATA 200GB 7200.7 |
| Tarjeta gráfica | ATi Sapphire X700Pro |
| Fuente de alimentación | |
| Caja |
Test de temperatura:
Para realizar el test de temperatura, se ejecutó el programa CPU Burn-In durante 1 hora, en este tiempo se tomaron tres medidas de temperatura con sondas térmicas conectadas a un Cool Drive 4 que contactaban con el micro por un lateral del core. La temperatura en reposo se tomó sin ejecutar ninguna aplicación después de una hora de inactividad después del test de tortura del micro.
Athlon AMD64 3500+ Winchester / 2200 MHz
| Velocidad: | Temp. Ambiente | Temp. Idle | Temp. Full Load |
| - 2200 MHz (3500+) | 20º | 23º | 29º |
| - 2400 MHz (3800+) | 20º | 25º | 33º |
| - 2600 MHz (4000+) | 20º | 29º | 37º |
Conclusión:
| Nos gusta | Puede mejorar |
| Calidad de sus componentes | El radiador se pone fuera y hace que aumente la profundidad de la caja |
| Muy completo en todas sus partes | |
| Excelente rendimiento | |
| No hay que comprar nada adicional. Viene todo lo necesario | |
| Facilidad y sencillez en el montaje pasmosa |
No cabe decir que Corsair siempre es sinónimo de excelencia y esta vez no iba a ser menos. Este kit ideador por Corsair cumple con todo lo necesario para ser elegido como método de refrigeración para todo tipo de hardware, aunque sea el más moderno pues está perfectamente preparado y capacitado para ello. La sencillez y facilidad con la que montamos el kit nos sorprende sobre manera, sobre todo teniendo en cuenta que no hace falta tener ningún tipo de experiencia para poder hacerlo, un gran punto a su favor.
Sus componentes, en su mayor parte grandes conocidos del mundo de la refrigeración líquida no hacen más que ratificar el excelente rendimiento que conseguimos al hacerlo funcionar, ayudados una vez más por el buen hacer de AMD, aunque si estuviéramos ante una plataforma de pruebas Intel los resultados serían igual de sorprendentes. Sólo nos queda decir que si estás pensando en pasarte a este tipo de refrigeración y no quieres complicarte a la hora de elegir las piezas por separado está es una opción más que interesante a tener en cuenta.
Producto cedido por Corsair
| Producto / Enlace |
| Kit RL Corsair COOL |
Volver al índice de los Reviews
· Análisis: | Zarnight | · Fotos y montaje: | Franzol |
· Publicado por: | Franzol | · Fecha: | 08/11/2005 |
Producto cedido por Atlas Informática
En esta review vamos a analizar la caja Lexa del fabricante NZXT, de entrada se nos presenta como una caja de la línea clásica (como la Trinity que analizamos recientemente). Lexa pretende ser una caja espectacular, moderna y elegante, añadiendo algo nunca antes utilizado: la simetría. La simetría es la regularidad en la disposición de las partes o puntos de un cuerpo de modo que p:osea un centro un eje o plano de simetría. Teniendo en cuenta esta descripción la semitorre promete ser una apuesta innovadora por parte de NZXT .
Especificaciones del producto:
| Dimensiones | 220 x 522 x 569 mm |
| Bahías | 4 x 5'25, 2 x 3'5 externas y 5 x 3'5 internas |
| Ventiladores | Incluye 3 ventiladores de 12 cm y 1 de 8 cm |
| Material | Aluminio |
| Puertos externos | 2 x Usb, Firewire, Micro, Auriculares |
| Peso | 5,8 Kg |
Presentación y vista en detalle:
 |  |
| La caja de cartón que contiene la semitorre es de color blanco con un gran foto de la misma, su nombre y el logo del fabricante. El estilo elegante del embalaje nos da una idea de lo que encontraremos en su interior | Aquí vemos la Lexa en todo su esplendor. Esta torre es de color negro brillante en el exterior con el frontal en plateado, el interior es de aluminio mate, material utilizado para fabricar la caja. Las patas salen del cuerpo de la caja elevándola y los salientes superiores consiguen la primera caja simétrica fabricada comercialmente. |
 |  |
| Esta pestaña nos facilita la apertura y el cierre de la caja, además incrementa la seguridad gracias a la posibilidad de cierre con llave. Como detalle incluye el logo de NZXT, el fabricante | La Lexa trae de fabrica una ventana lateral, que incluye un ventilador con LEDs de 12 centímetros. En la foto se aprecia uno de los cuatro detalles cromados que hay en la ventana. |
 |  |
| La parte superior de la caja tiene un display de temperatura que nos marcara la temperatura de nuestra CPU, disco duro y del sistema en general. El botón de encendido esta incrustado en la parte superior, perfectamente integrado en la estructura simétrica | El frontal de color plateado es totalmente reflectante como podemos ver en la imagen. A diferencia de la caja Trinity es es metálico, no de plástico cromado. |
 |  |
| La torre incluye en el frontal una puerta magnética que nos permitirá acceder a nuestras unidades de 5'25 y 3'5.El espacio entre la puerta y la caja es suficiente | En la parte superior de la caja ,también de color negro, hay un ventilador de 8 centímetros (incluido) que nos ayudara sacar el aire caliente de nuestra caja y así mejorar la refrigeración de la misma |
 |  |
| El lateral izquierdo de la semitorre es simétrico al igual que el otro y es de color negro brillante (como todo el cuerpo externo de la caja). | Los puertos externos están situados en la parte izquierda de la caja y son dos tomas USB 2.0, una de micro, de audio y finalmente un puerto firewire. La colocación de estos puertos (similares a la caja Trinity) puede ser un inconveniente dependiendo de donde tengamos situada la caja |
 |  |
| Esta es la vista posterior de la caja que nos permite ver la extraña estructura que crea la simetría de la Lexa. No supone una molestia aunque no aporta ninguna función interesante, es meramente estético | Para poder acceder al interior de la caja es necesario retirar la estructura de plástico posterior, después desmontaremos el lateral con ventana. |
 |  |
| Al abrir la caja por primera vez encontramos una caja con los raíles para el montaje de las unidades. Un manual de instrucciones y por ultimo un detalle de NZXT; una bolsa de transporte para nuestra caja en color negro y, como no, con el logo del fabricante | El interior de la caja es bastante amplio la combinación del negro y del plateado del aluminio es muy estética..Como podemos apreciar la caja sin la estructura posterior pierde parte de su encanto (pierde la simetría) |
 |  |
| La torre incluye además un ventilador de 12 centímetros en la parte posterior .Este ventilador es transparente y al igual que el incluido del lateral se ilumina aportando luz en la oscuridad a la caja | Debajo de este ventilador posterior encontramos las bahías PCI , como no podía ser menos se basan en el sistema screwless que nos facilitara la colocación de tarjetas en las bahías PCI y AGP |
 |  |
| En la imagen observamos el suelo de la caja que tiene un hueco para un ventilador de 80 milímetros (no incluido) y un filtro antipolvo. Vemos también vemos los cables de la caja y la sonda | Esta es el tipo sonda plana que se incluye en nuestra caja y nos medirá fielmente la temperatura, mostrándonosla en el display frontal |
 |  |
| Para la colocación de nuestros discos duros hay un rack situado estratégicamente para que el ventilador del frontal lance el aire directamente a las unidades enfriándolas de forma eficiente. | La Lexa posee cuatro unidades de 5'25 externas una cantidad suficiente para nuestros lectores, grabadoras y demás complementos, a parte de estas posee 2 unidades externas de 3'5 y 5 internas de ese mismo tipo |
A la venta en Coolmod
|
Instalación:
 |
| El montaje de los componentes que forman nuestro PC se realizara de forma habitual. Instalamos la placa base y la fijamos con tornillos. Posteriormente podremos el micro (si no lo teníamos puesto) y el disipador o bloque de refrigeración liquida |
 |  |
| Para colocar un dispositivo AGP o PCI sacaremos el seguro screwless y deslizaremos la pestaña retirándola de su posición inicial. | Una vez que hemos hecho lo anterior introducimos la tarjeta en la ranura correspondiente y colocaremos el seguro para evitar desplazamiento. |
 |  |
| Después de terminar de instalar la placa procedemos a la instalación de los demás dispositivos. Para el HD utilizaremos lo raíles que se nos suministra con la caja, presionamos los mismos contra el disco de forma que queden bien sujetos tal como muestra la foto | Posteriormente a la colocación de los raíles solo será necesario presionarlo para introducirlo en el rack. La posición que tiene el disco favorece la refrigeración porque como anteriormente comentamos el aire fresco del ventilador frontal le da de lleno |
 |  |
| El montaje de la unidad de CD (y otras unidades de 5'25 ) se realizara de igual forma que con los discos duros. Cogemos los raíles grandes y presionamos quedando bien sujeto | Una vez que terminemos de colocar los raíles pasamos a colocarlo en su lugar correspondiente. Al contrario que en otro modelos no es necesario desmontar el frontal lo que nos facilitara la colocación del dispositivo seleccionado |
 |  |
| Uno de los plus que trae la Lexa es la ranura para llave en la ventana lateral que, esta opción que aumenta la seguridad de nuestro hardware puede ser interesante para llevar nuestra caja a una party. | Cuando hemos terminado de instalar todo nuestro hardware interno comprobamos que todas las conexiones están correctas y a continuación cerramos la caja. La amplia ventana nos permite visualizar todo el contenido de la caja. |
 |  |
| La puerta frontal una vez que la abrimos nos da acceso y nos permite ver nuestras unidades y complementos de modding | La iluminación de la caja es bastante buena aun con presencia de luz natural, recordad que toda esa luz viene dada por los ventiladores incluidos. El acabado de la caja es fantástico en todas sus partes |
 |  |
| El display nos permite observar la temperatura de las sondas y su visualización se mantiene en cualquier circunstancia (en luz y en oscuridad) | Para lograr el aspecto final de la caja y rematar su diseño le colocamos la parte posterior que le da la simetria. Las líneas de esta caja son de los mas original que hemos visto superando holgadamente a otros diseños |
 |  |
| La combinación negro/plata vuelve a destacar otra vez en una caja de NZXT en la imagen podemos observar como el frontal actúa de espejo reflejando todo fielmente | En circunstancias normales la estructura posterior no molesta sin embargo si queremos instalar un radiador de refrigeración liquida (en la parte posterior) debemos desmontarla o simplemente hacerle un arreglo modding |
 |  |
| En la oscuridad disfrutamos de la Lexa en todo su esplendor un color azul eléctrico ilumina el interior de nuestra caja. Desgraciadamente el gran disipador que hemos instalado no permite que el ventilador posterior se vea en su totalidad | Las hendiduras en el metacrilato actúan como rejilla permitiendo la entrada o salida de aire y además difuminan la luz , nada que ver con las rejillas normales de agujeritos. |
 |  |
| A oscuras el contraste del panel de temperatura es espectacular mostrando los datos de forma sólida | En el frontal una zona estrecha queda iluminada y aunque no aporta mucho a la caja ayuda a mantener la elegancia y finura que desprende Lexa |
 |  |
| El ventilador de la parte de detrás se ilumina en color azul es de doce centímetros viene incluido y es silencioso ¿que mas podemos pedir? | Para terminar la review probaremos el accesorio de transporte que incluye la caja. Es una bolsa de transporte normal que nos facilitara el transporte de nuestra torre a las parties y además esta fabricado especialmente para este tipo de caja |
 |  |
| Al contrario que en las bolsas de transporte normales no es necesario ajustar las cintas ya que como dijimos anteriormente, esta fabricada especialmente para la Lexa. Sólo es necesario extenderlas dejando el asa metálica en la parte superior y cerrarlas de forma que queden fijas | Una vez que lo hemos montado vemos el aspecto final. Cabe destacar el logo del fabricante NZXT, la rejilla que nos permitirá introducir un teclado y/o teclado .Por ultimo decir que su peso es de sólo 5,8kg, todo un logro para una caja de este tamaño. |
Conclusión:
| Nos gusta | Puede mejorar |
| Diseño elegante y moderno. La simetría es muy original. | Para abrir y cerrar la caja hay que desmontar la estructura de plástico posterior. |
| Excelente refrigeración gracias a sus ventiladores principales de 12cm y a su cuerpo de aluminio | |
| Iluminación potente | |
| Gran acabado del frontal cromado y muy buen trabajo de pintura. |
La NZXT se nos presentó como una caja innovadora que se sale de las líneas de las torres normales, una vez que tenemos delante la caja Lexa nos damos cuenta de que todo lo que hemos leído es cierto. Su diseño simétrico jamás había sido utilizado en ninguna semitorre, lo que la convierte en una opción original. Destaca su elegancia combinando los colores plateado y negro brillante e incluso en la iluminación logrando un fino haz de luz azul en el frontal. En el tema de modding y refrigeración la Lexa tiene un sobresaliente ya que incluye tres ventiladores s de 12 centímetros que se iluminan en un color azul eléctrico y que a parte de aportar una gran refrigeración son muy silenciosos, todo visible gracias a una ventana de gran tamaño con detalles cromados.
El interior de la caja es espacioso por lo que nos permitirá instalar cualquier hardware, además el rack incluido esta en una posición estratégica de forma que el aire fresco le da de lleno a los discos duros instalados. Para terminar NZXT ha pensado en las parties ya que pesa muy poco e incluye una bolsa de transporte diseñado para esta caja y además en la ventana lateral ha añadido una cerradura con la que proteger el acceso a nuestra caja. El único inconveniente de la caja es la estructura posterior ya que para abrir y cerrar la caja es necesario desmontarlo pero por todo lo demás la Lexa es una gran caja de gama alta que destaca por su elegancia y originalidad.
La estructura simétrica de Lexa y la combinación de gran tamaño y poco peso, hacen que esta caja merezca nuestro premio a la innovación:
|
Producto cedido por Atlas Informática
| Producto / Enlace | Precio (08/11/05) |
| Caja NZXT Lexa | 139.94€ (IVA inc.) |
