Kit RL 1A-Cooling Set 5Z280V1

· Análisis: | BeWiLD / SalvadorP | · Fotos y montaje: | Franzol |
· Publicado por: | SalvadorP | · Fecha: | 22/02/2005 |
Producto cedido por 1A Cooling
Son muchos los usuarios que se quieren meter en el mundillo de la refrigeración por agua... pero los grandes costes... la dificultad... o la indecisión hace que muchos de ellos se queden en el aire. Muchos otros... optan por los kits, es decir, los que traen todo lo necesario para funcionar, con un manual de cómo montarlo... no hay que mirar si este tubo de aquí encaja allí... si esto es compatible con aquello... si la bomba puede con tal o con cual... Una solución rápida para estos problemas como ya decimos, es un kit de refrigeración líquida

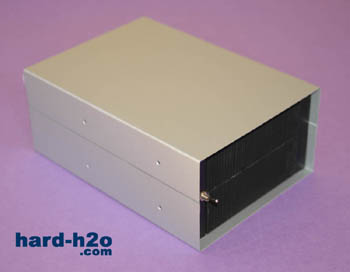

1A-Cooling nos presenta un kit compuesto por 4 bloques (CPU, Chipset, Gráfica y Disco duro) con radiador, bomba y ventiladores, todo incluido. Este kit, se presenta con un radiador que se puede introducir en dos bahías de 5.25", y por lo tanto, no tendremos que "rajar" ni hacer ninguna modificación en nuestra caja para acoplar dicho componente. Una de sus particularidades es que podremos elegir el bloque que más te guste, o el que mejor se adapte a tu presupuesto a nuestra elección, teniendo además otra serie de opciones a gusto del usuario y personalizar nuestro kit de RL de 1A-Cooling.
Especificaciones del producto:
- Sockets disponibles | - Pentium 4 (478/775), AMD (K7/K8) |
- Bloques disponibles | - / 1A-SL2 |
- Bloques incluidos | - CPU, gráfica, chipset |
Bloques opcionales | Disco duro |

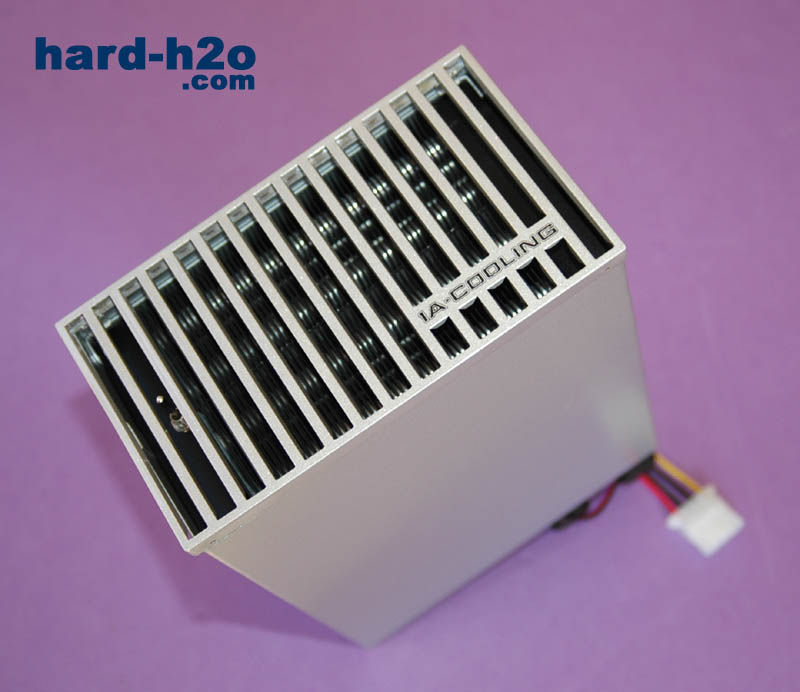

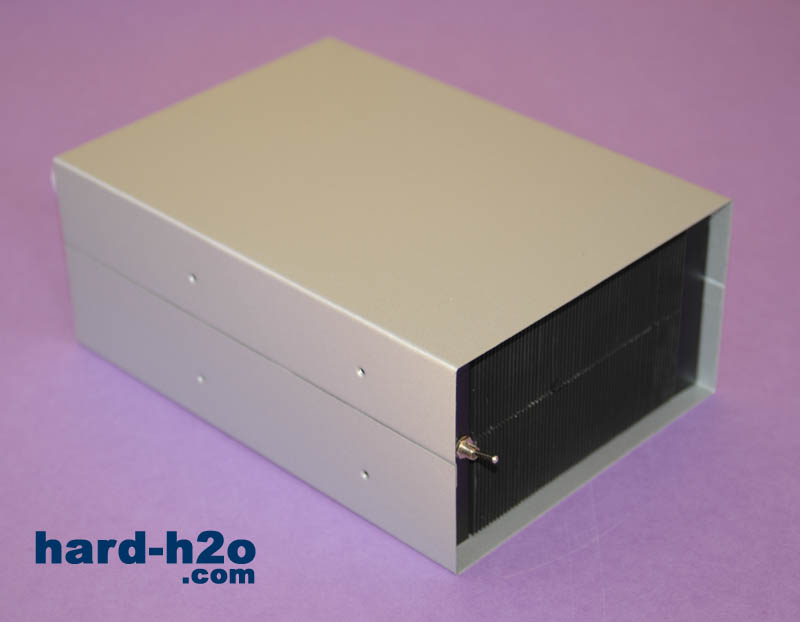

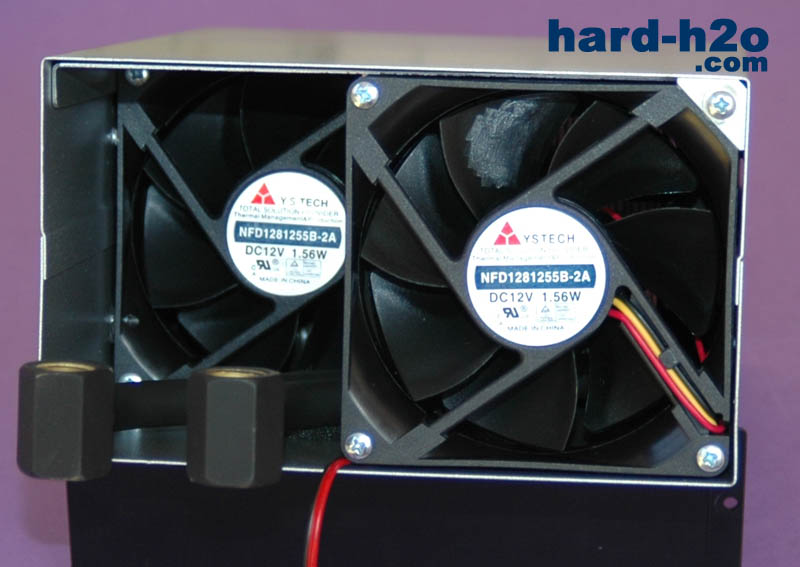

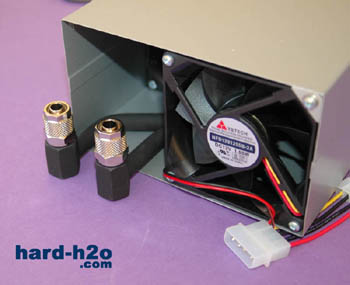

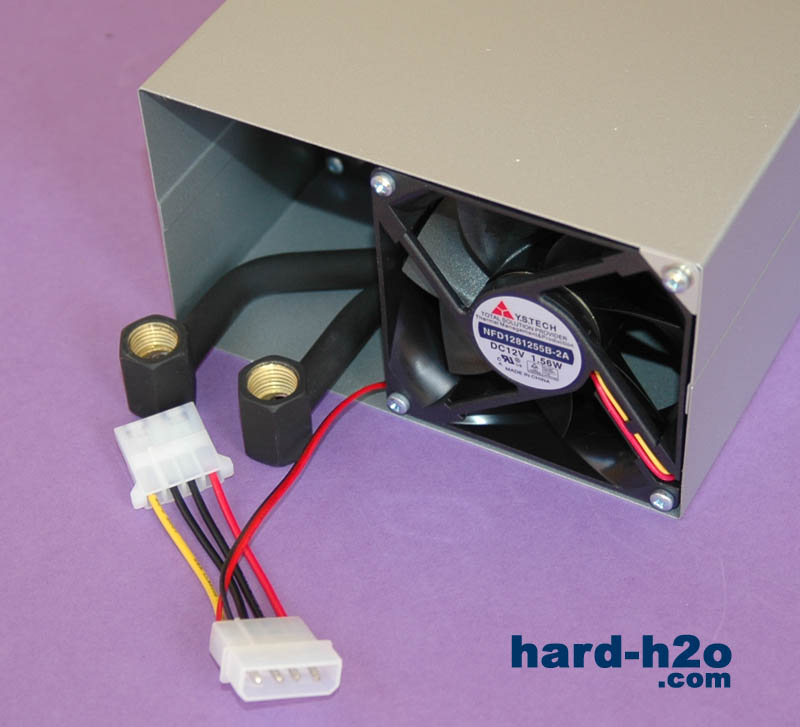

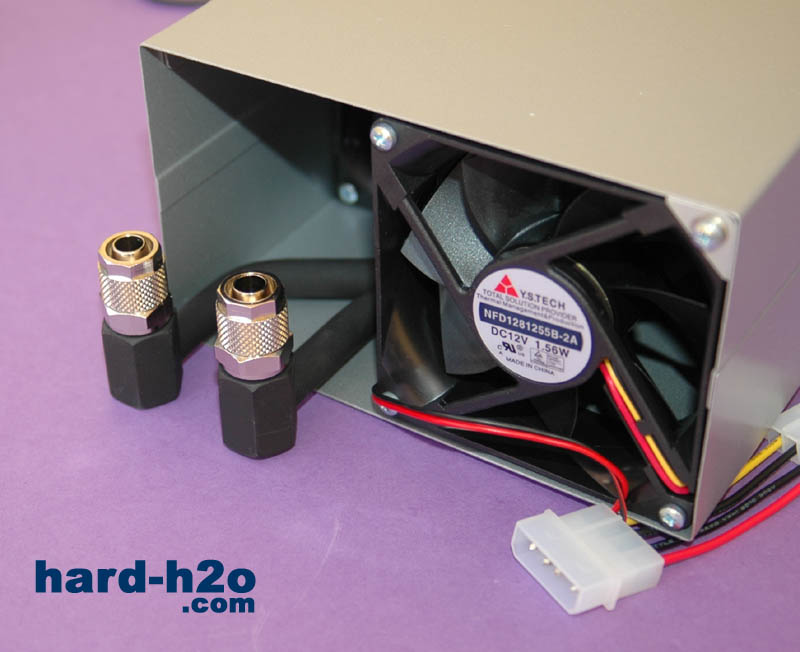

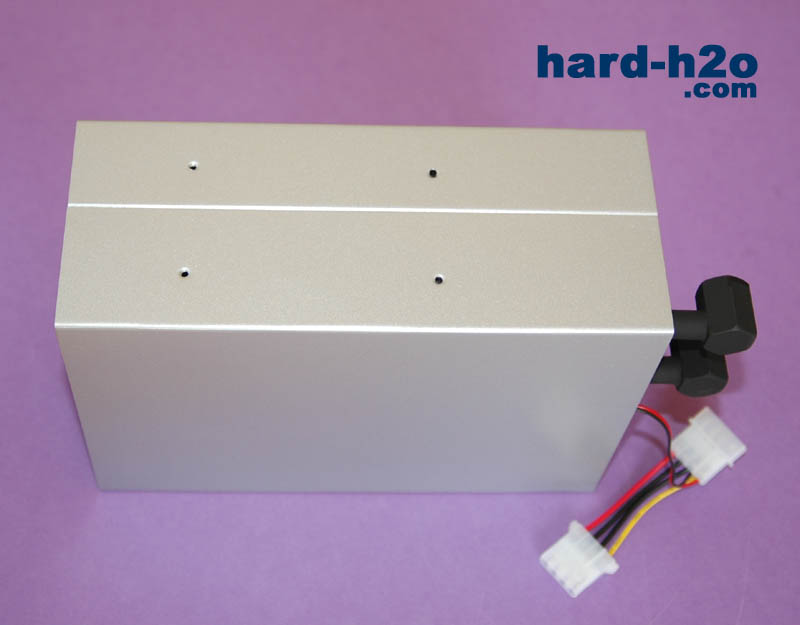

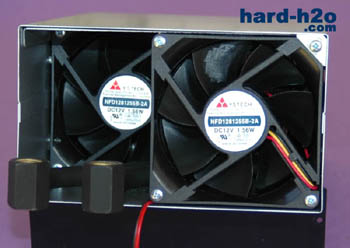

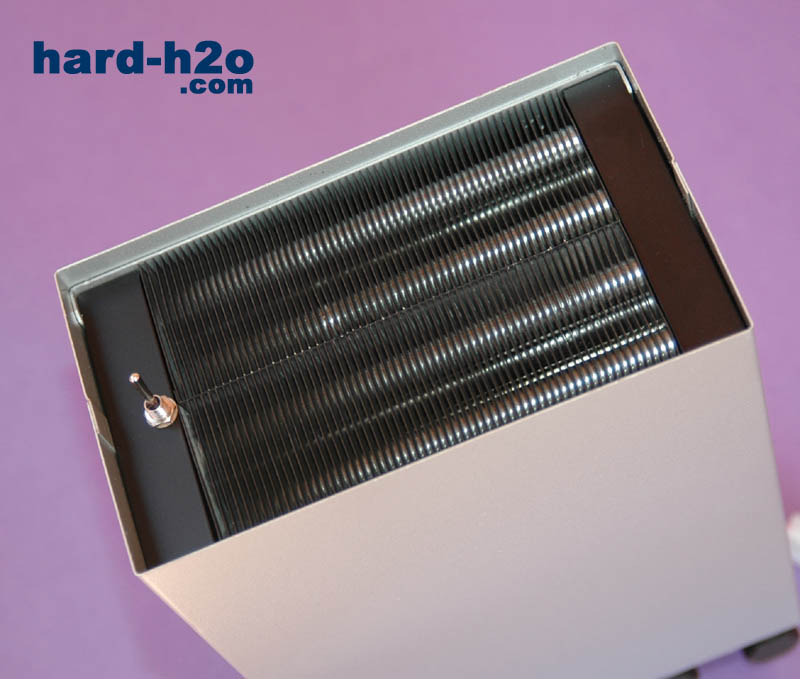

Radiador | Encastrable en 2 bahías de 5.25" con dos ventiladores de 8cm |
Material de los bloques | Cobre y latón |
Bombas disponibles | - |

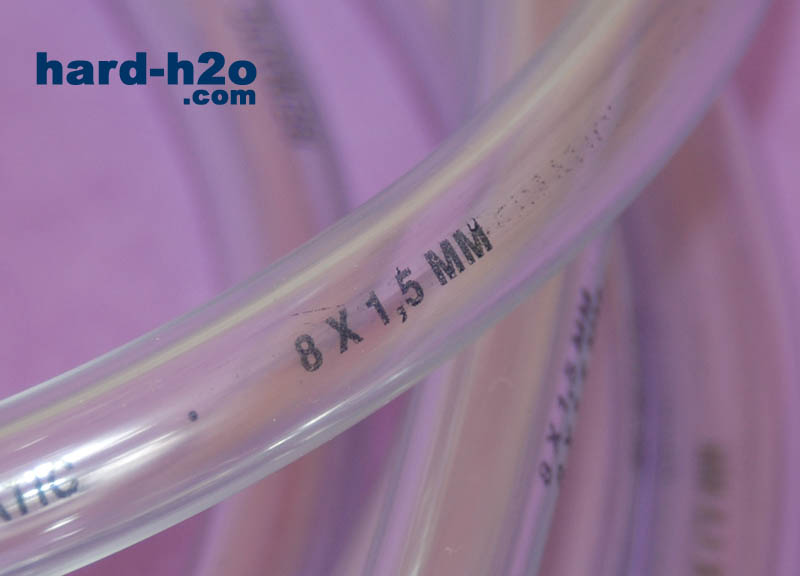

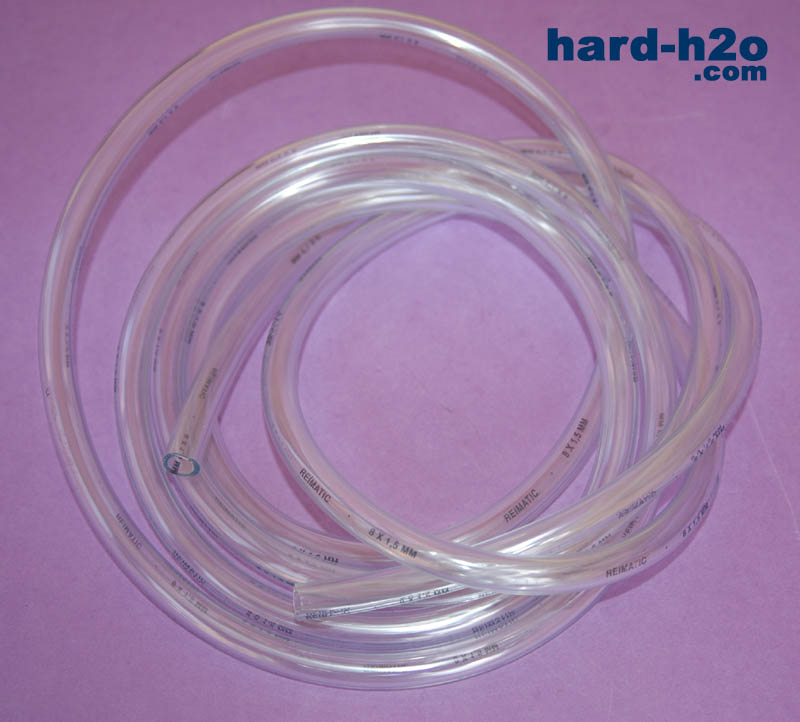

Tubo | PVC 8/10 mm |

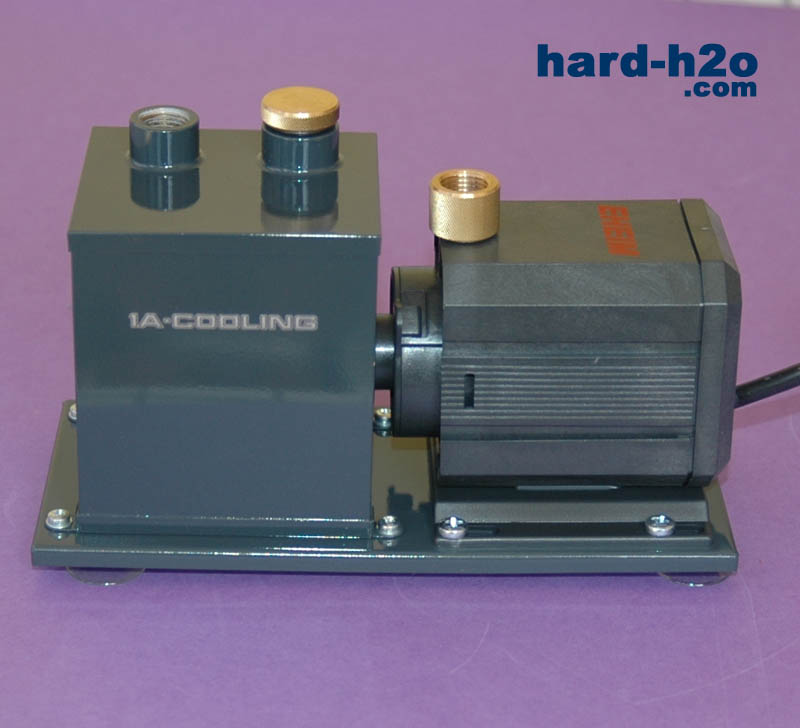

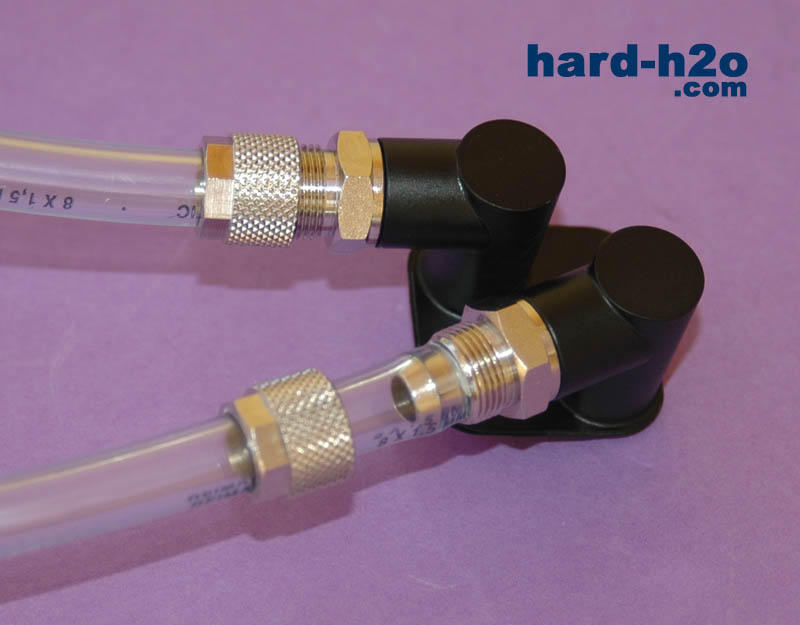

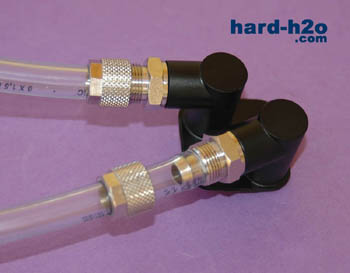

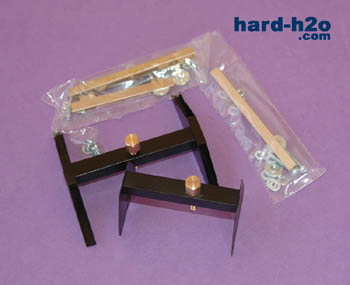

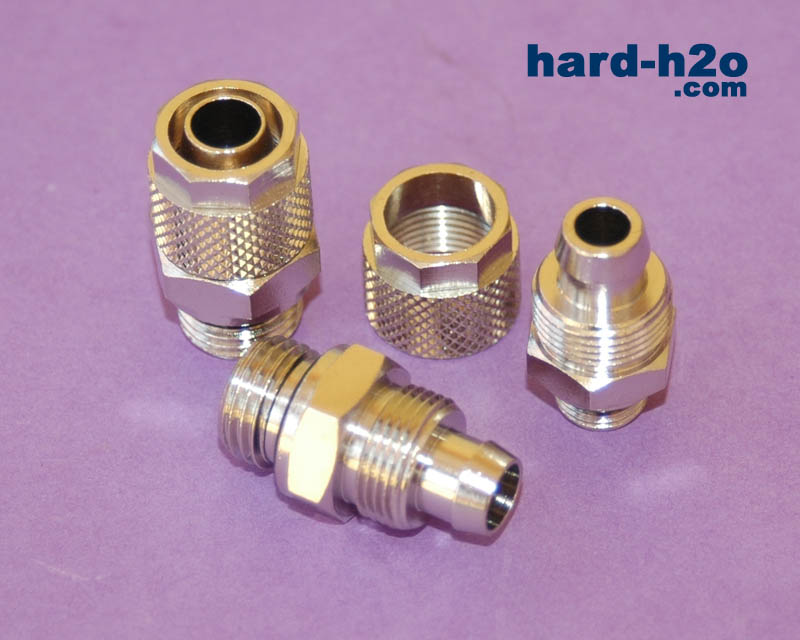

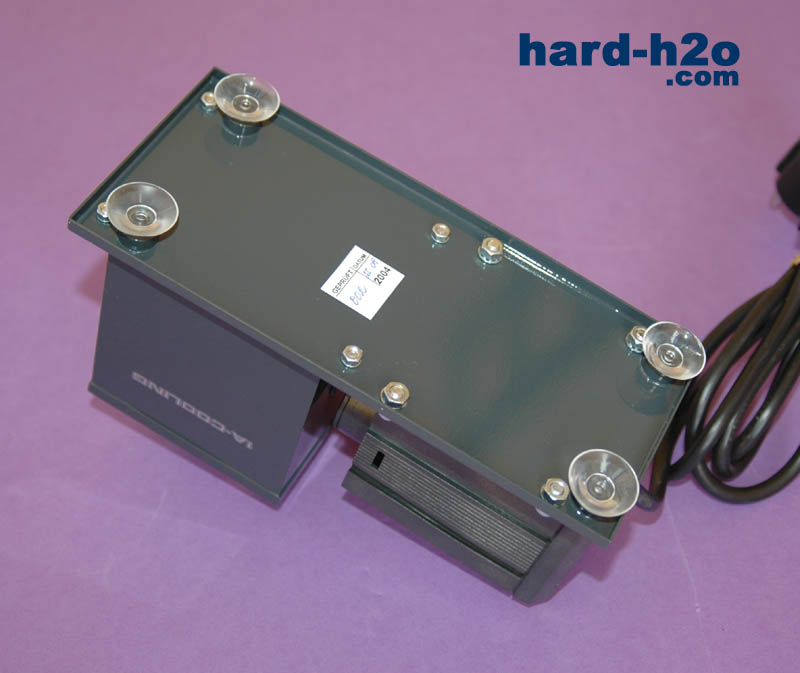

Características adicionales | Soporte para bomba con depo incluido - Ventosas de sujeción - Anclajes y tornillos - Todas las rocas son de 1/4G - Conexión de los tubos mediante racores rápidos |
Presentación y vista en detalle:
![]() | ![]() |

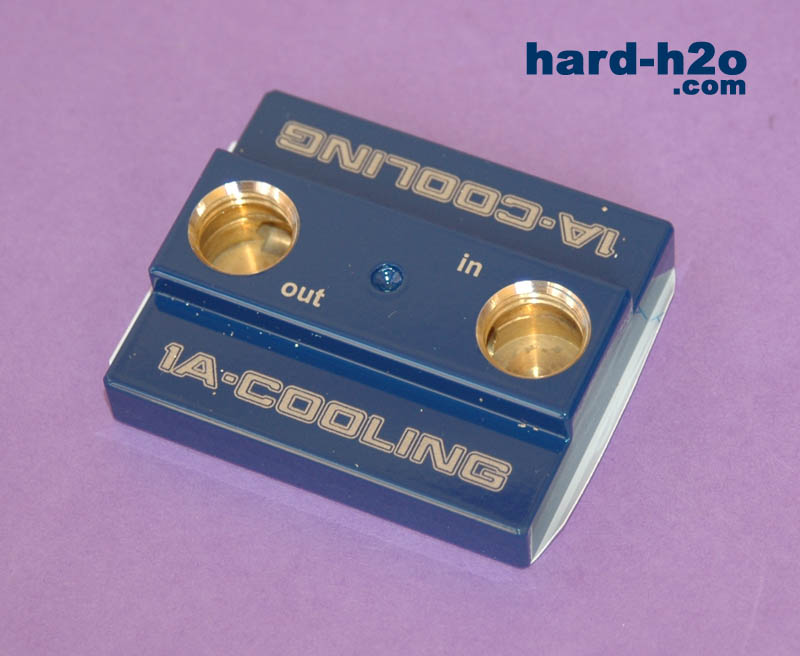

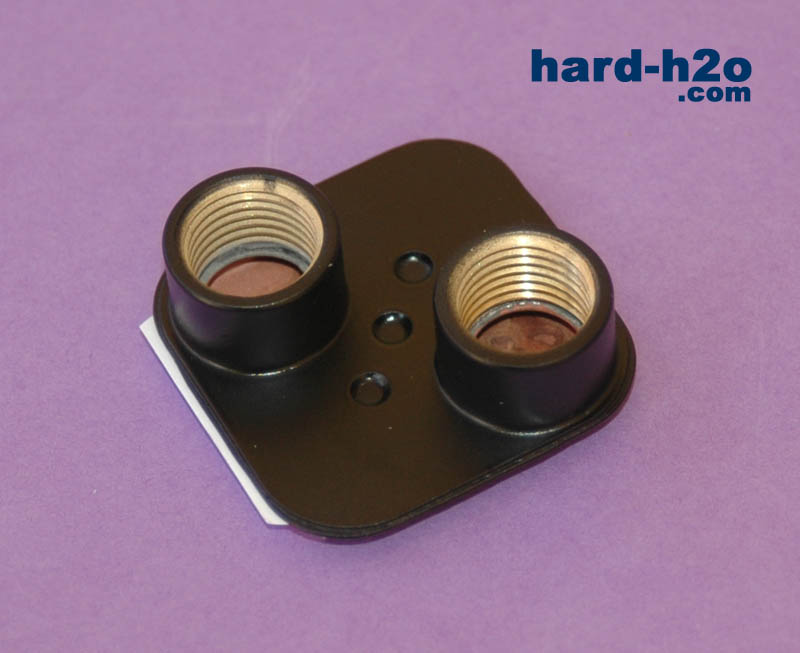

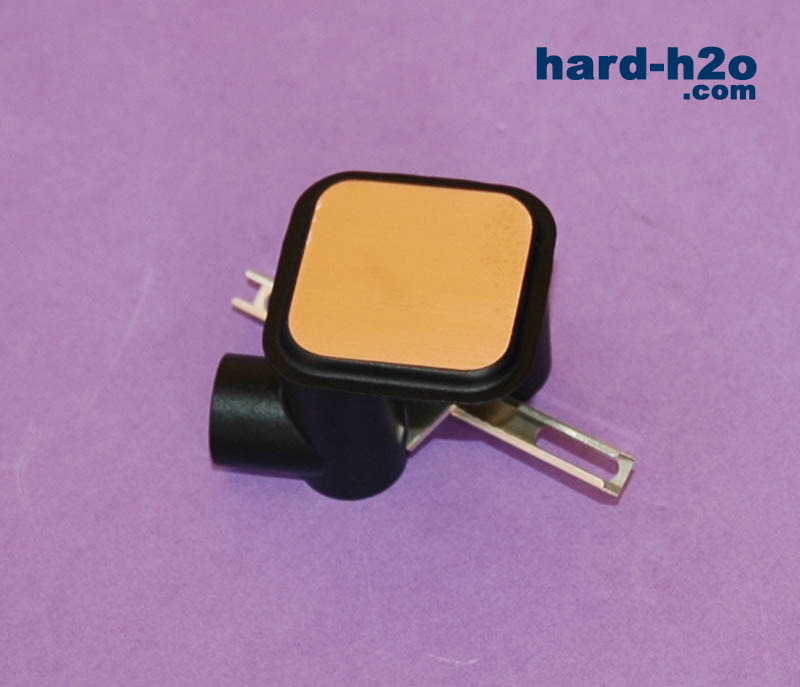

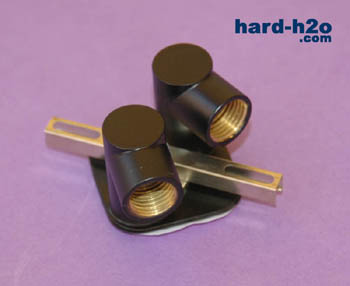

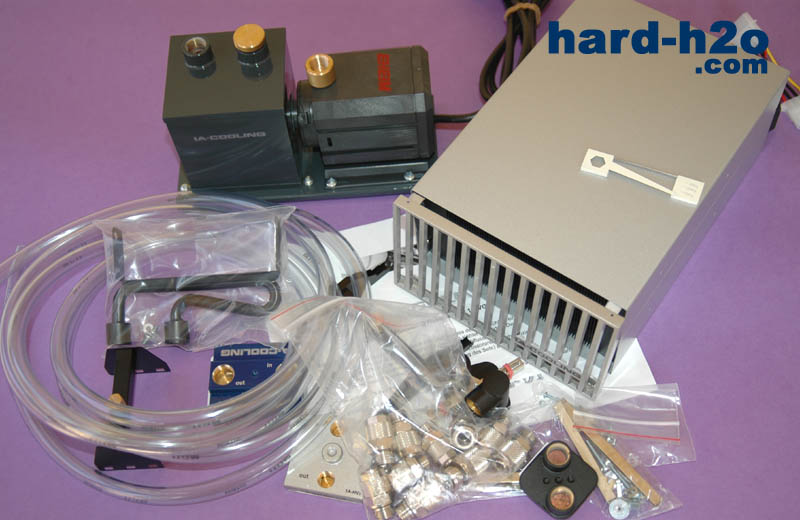

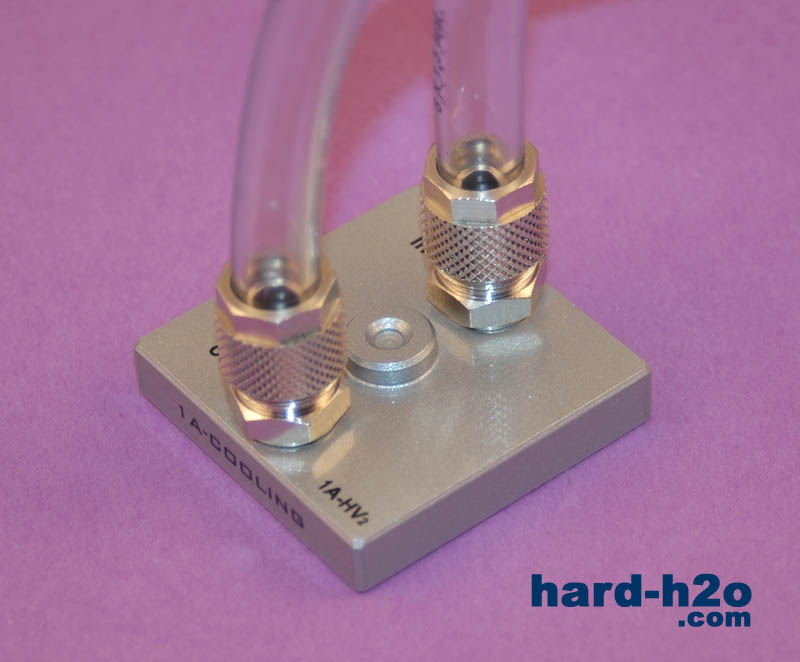

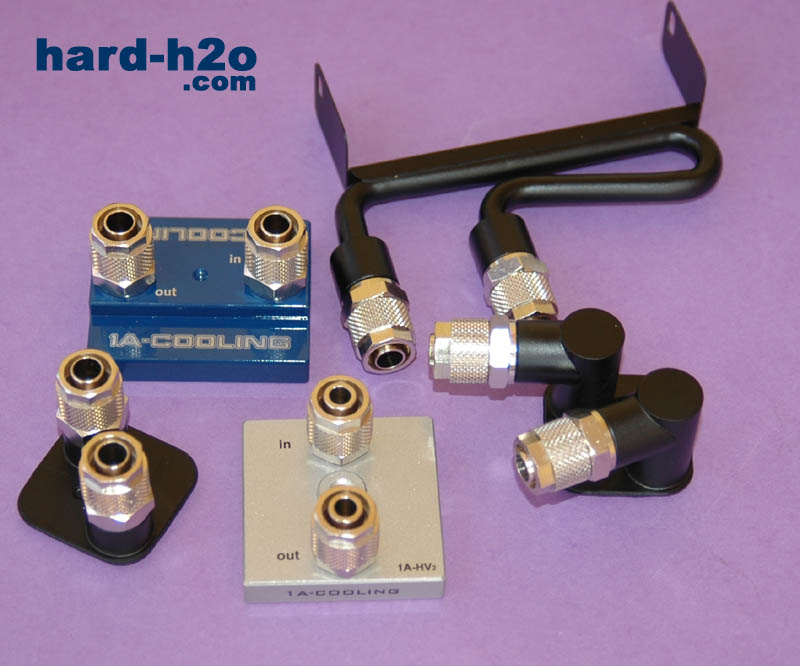

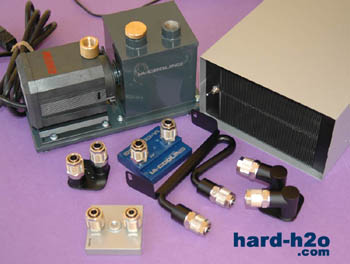

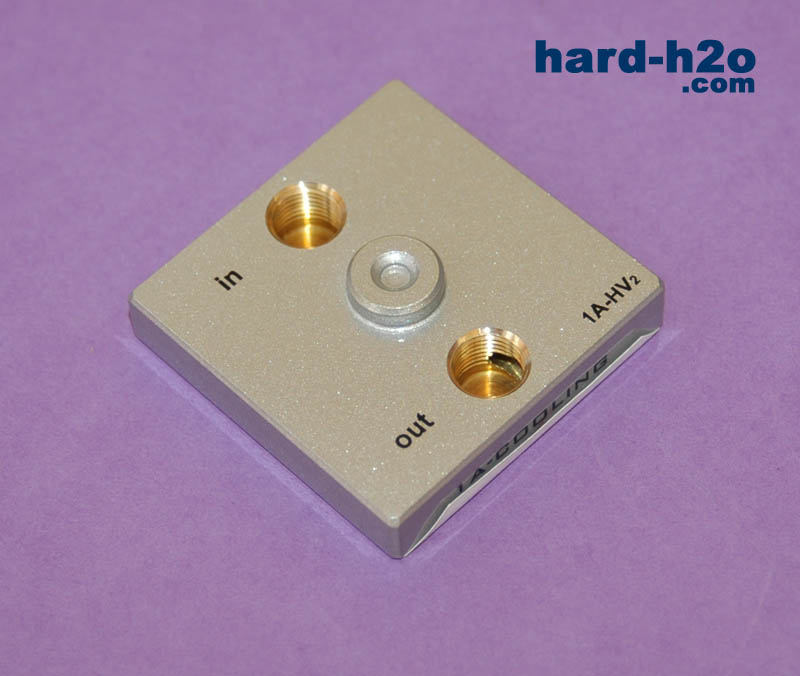

Este es el contenido de todo el kit completo. Incluye todo lo necesario para ser montado. Iremos explicando cada componente por separado. | Este bloque es una de las opciones que nos presenta el kit, uno de los dos bloques de CPU. Como podemos ver es bastante fino. Vienen señaladas la entrada (in) y la salida (out) del agua. Es el modelo que también se encuentra analizado en la sección de Reviews Líquida. |
Vista en Detalle (Cont.)
![]() | ![]() |

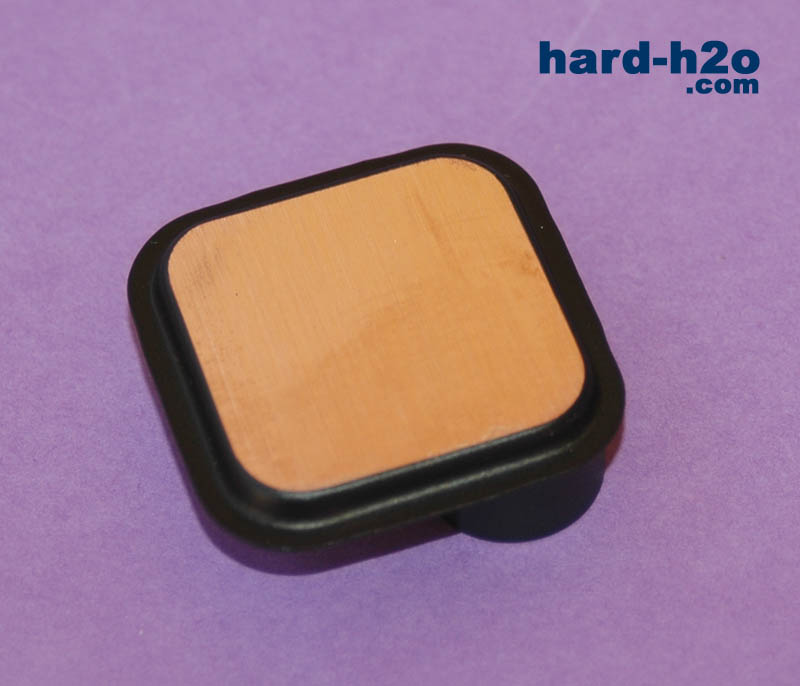

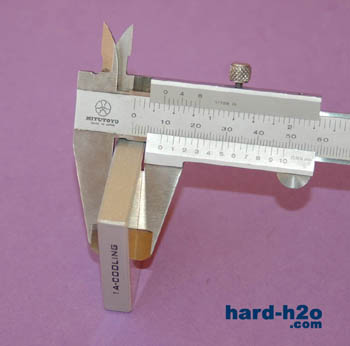

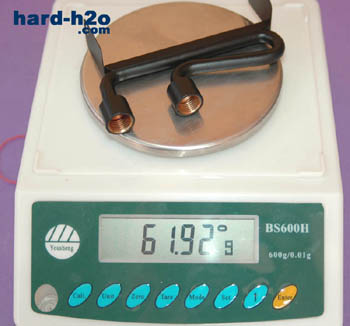

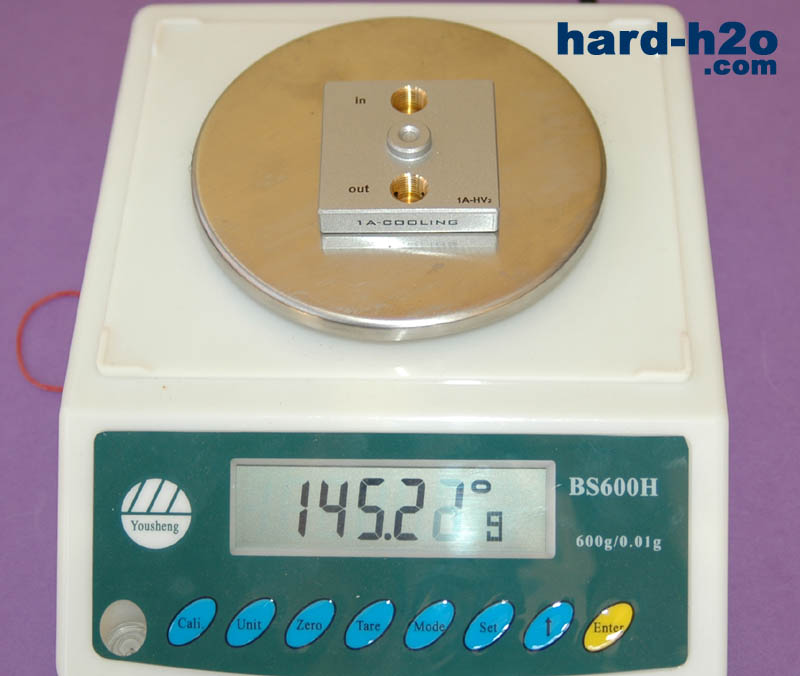

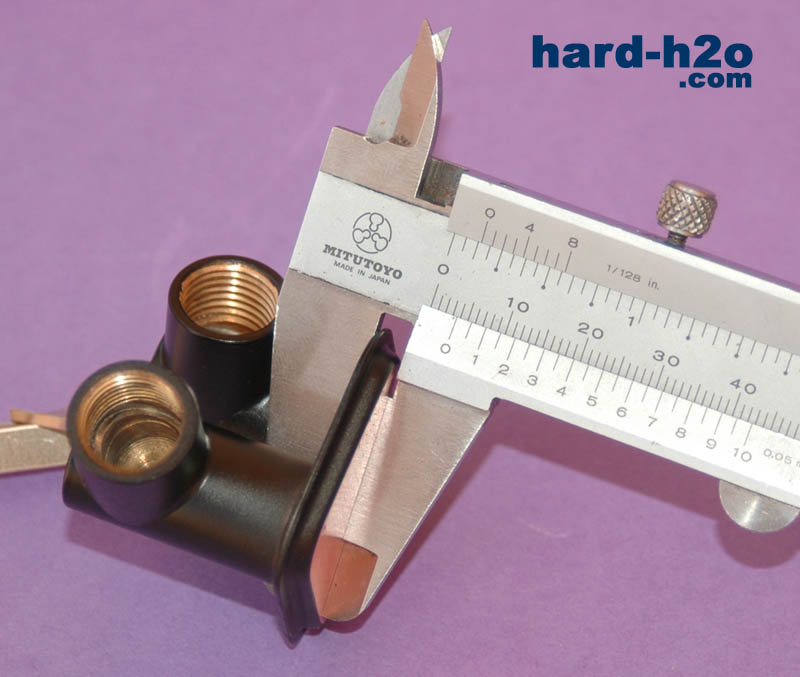

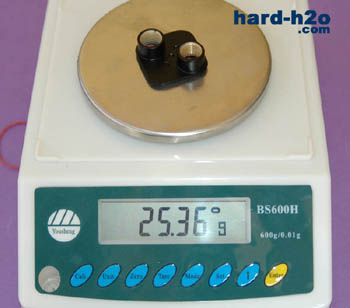

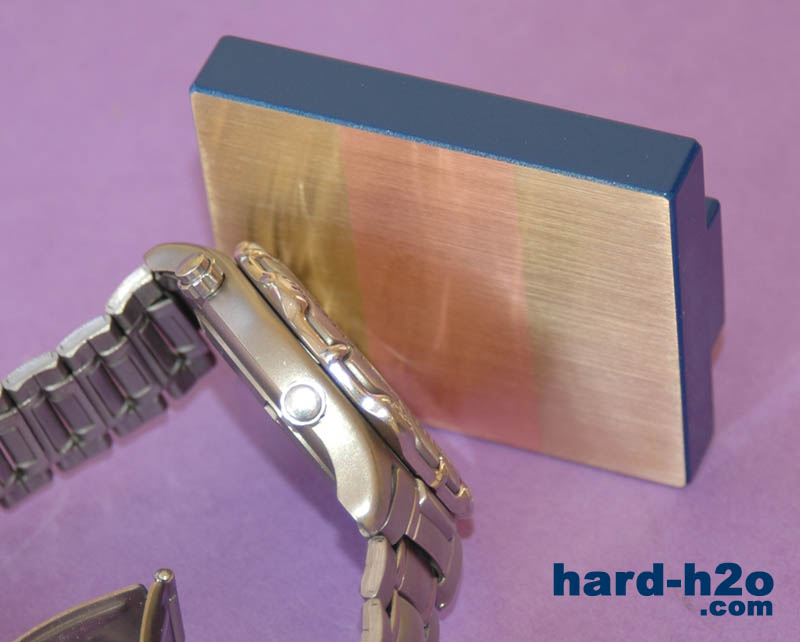

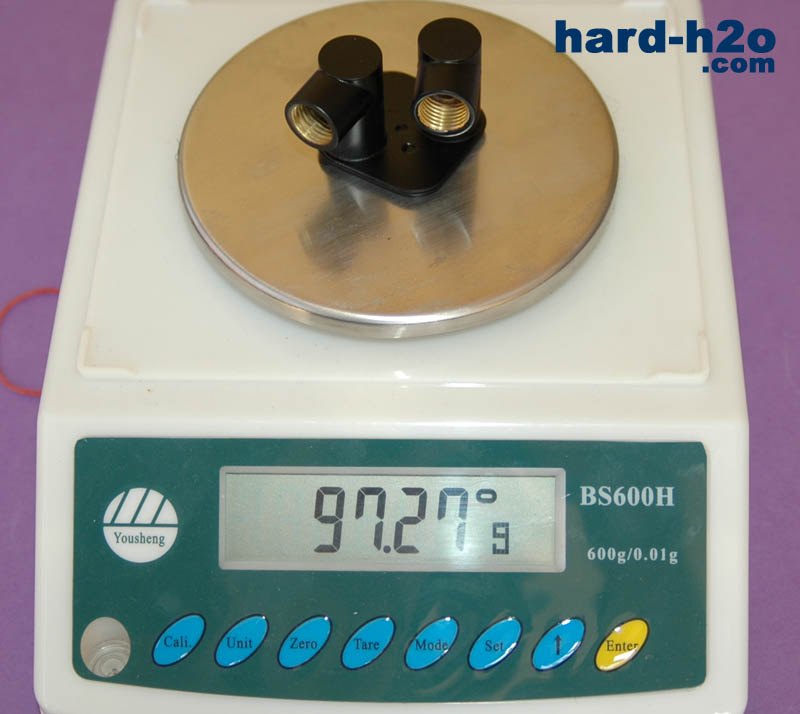

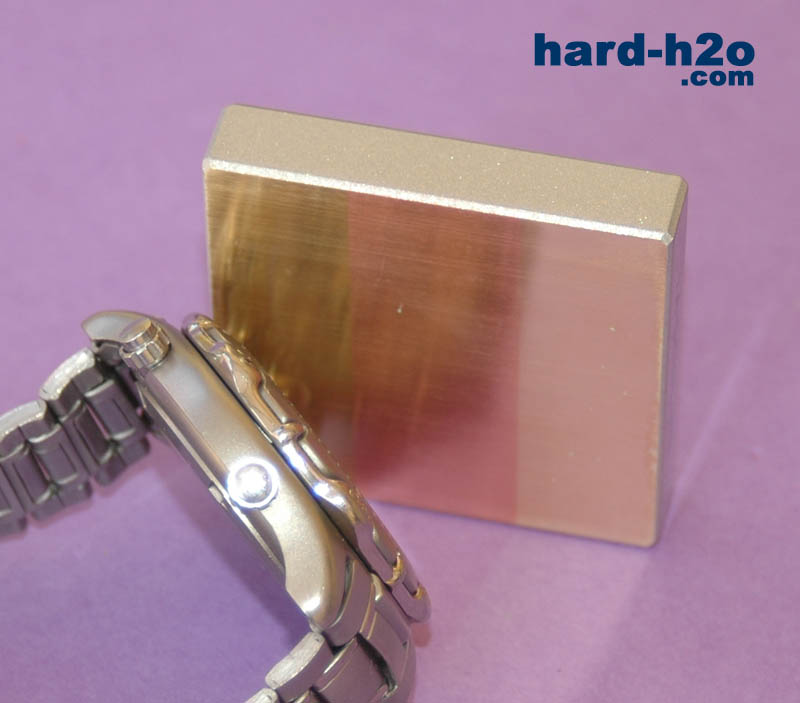

El bloque es finísimo, no llega a los 5mm. Realmente fino, y sin apenas restricción. | Pasa muy poco de los 25 g, esto es realmente bajo y resulta casi inapreciable. |
Vista en detalle (Cont.) e Instalación:
![]() | ![]() |

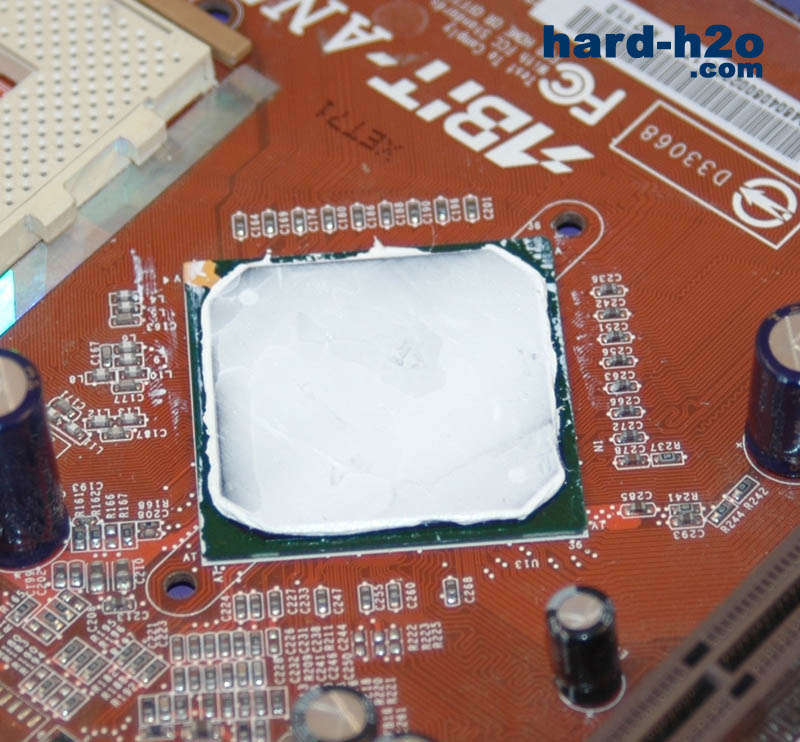

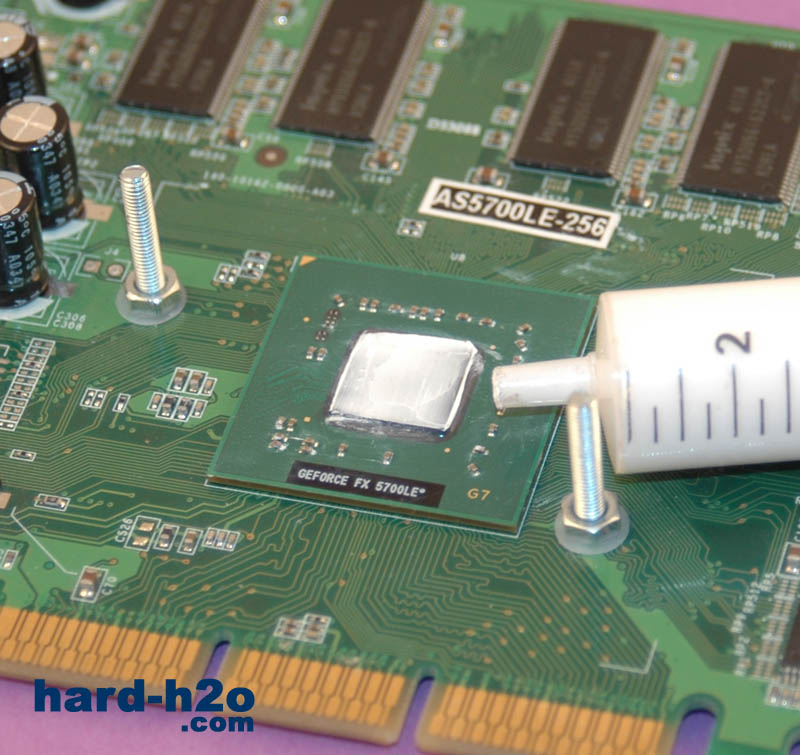

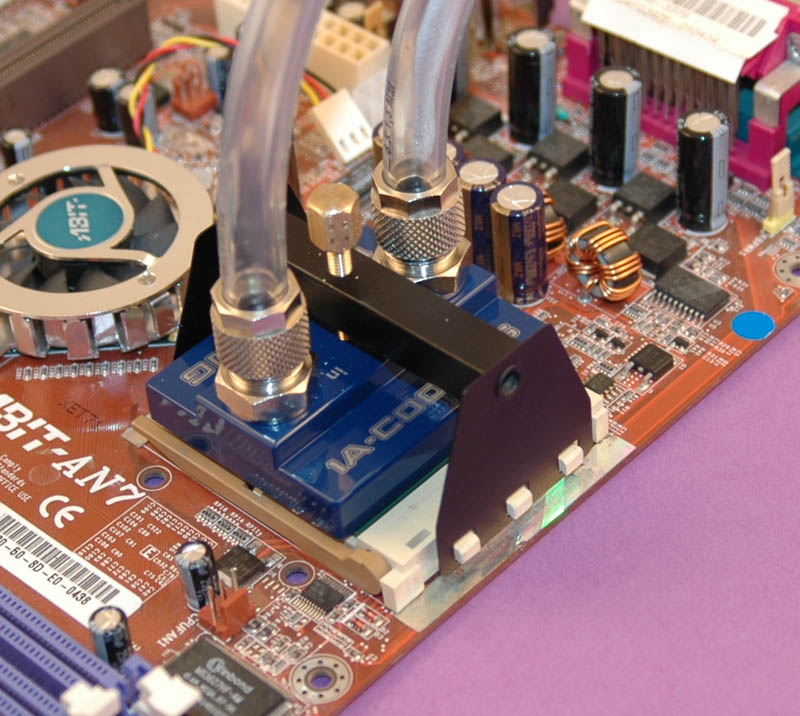

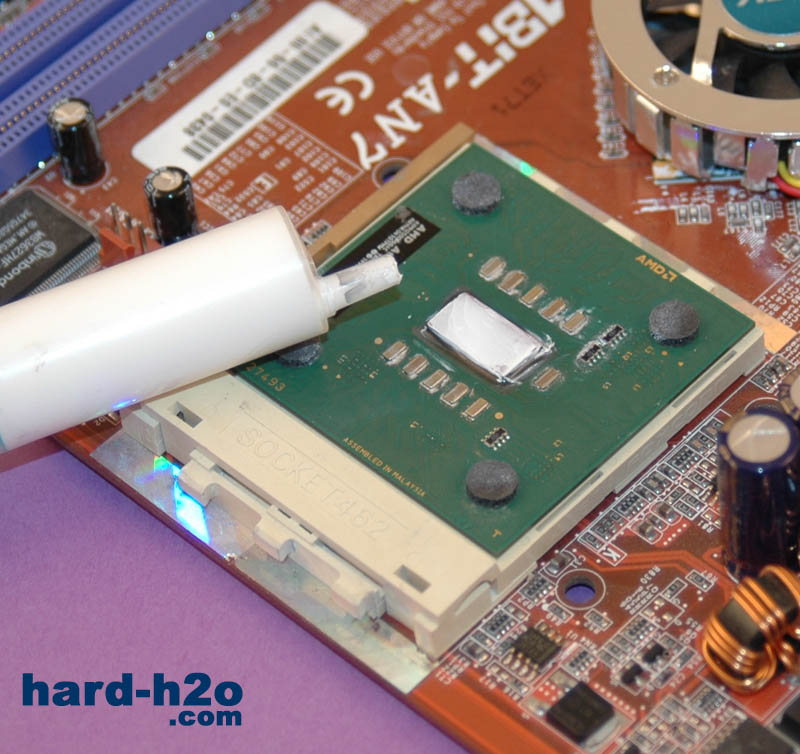

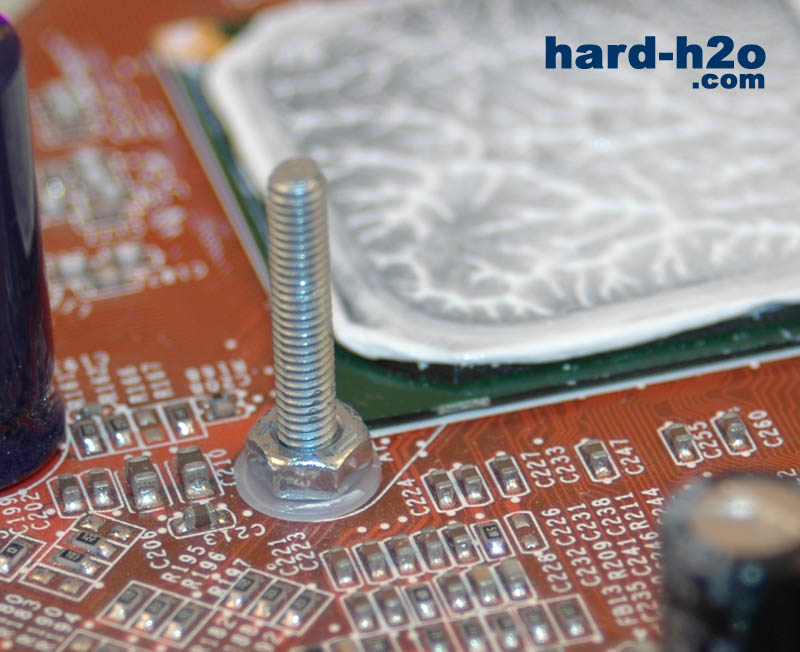

Y finalmente dejamos preparado el bloque de CPU. | Aplicamos pasta térmica sobre el core del procesador, para mejorar la conductividad térmica entre la base del bloque de CPU y el die del micro. |
![]() |

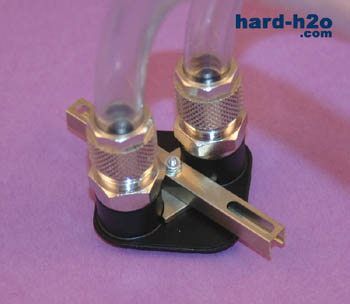

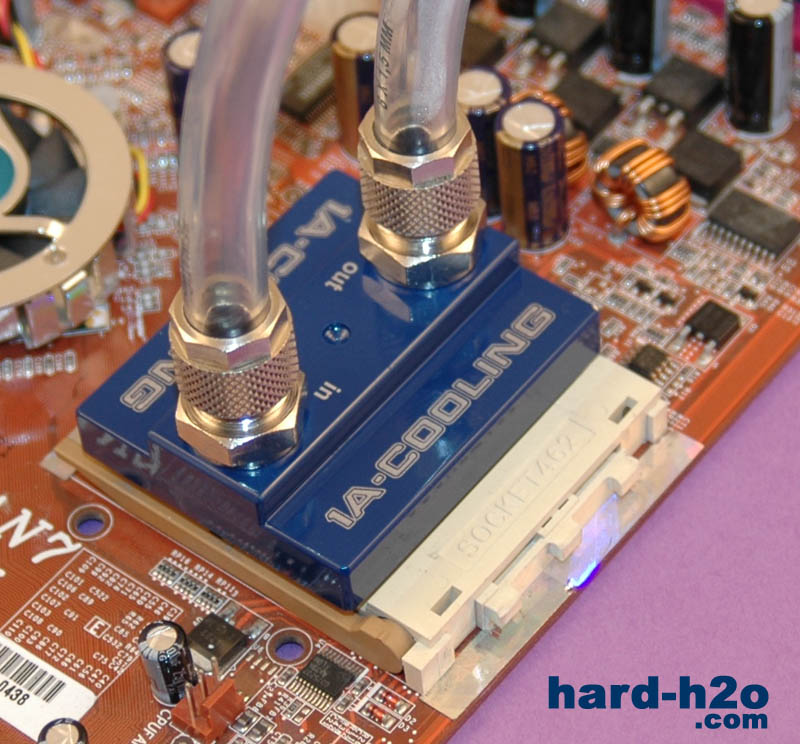

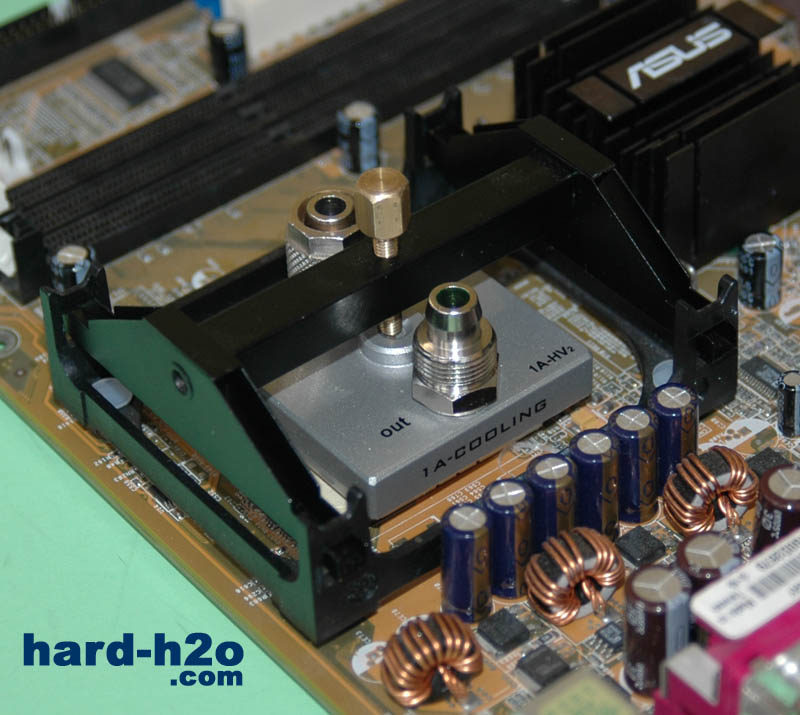

Y presentamos el bloque, para ver que tal queda y como sería su colocación. |
![]() | ![]() |

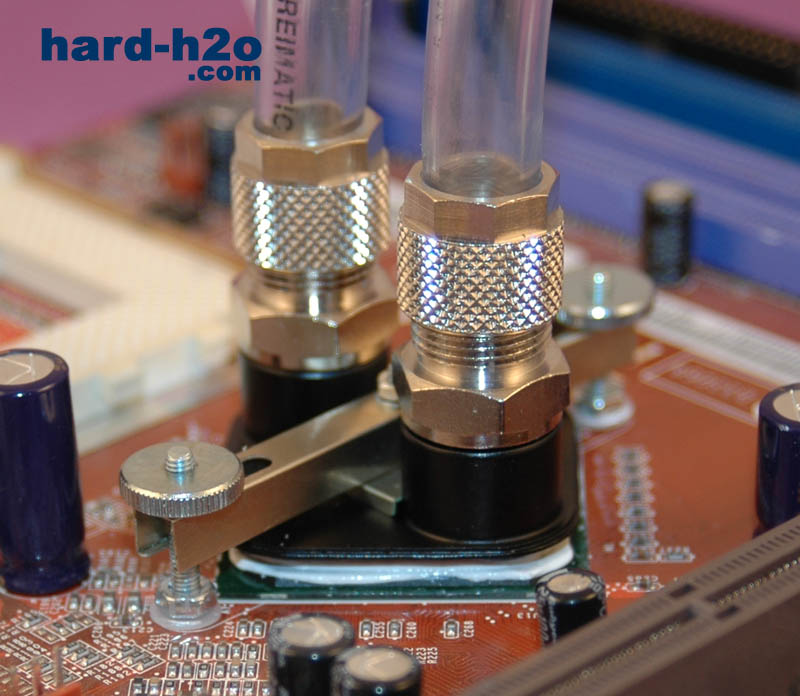

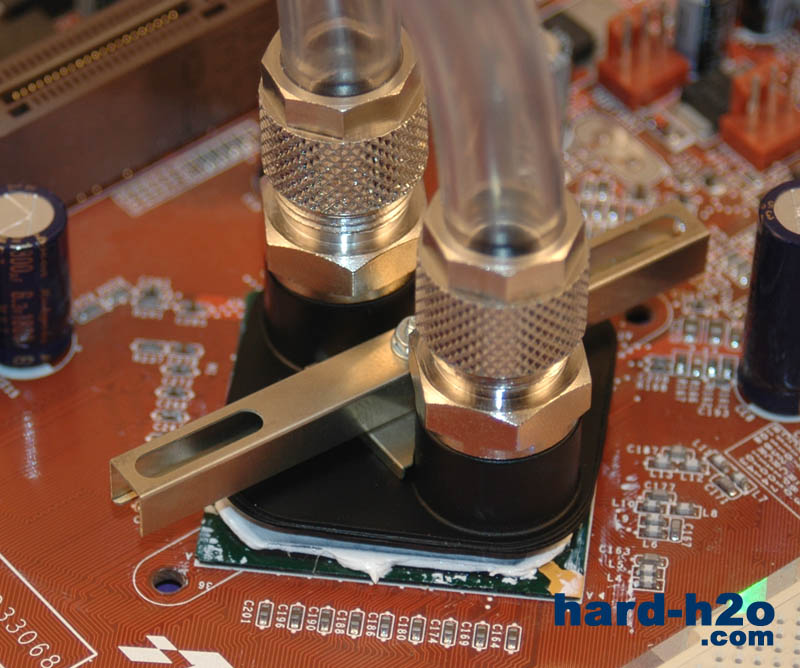

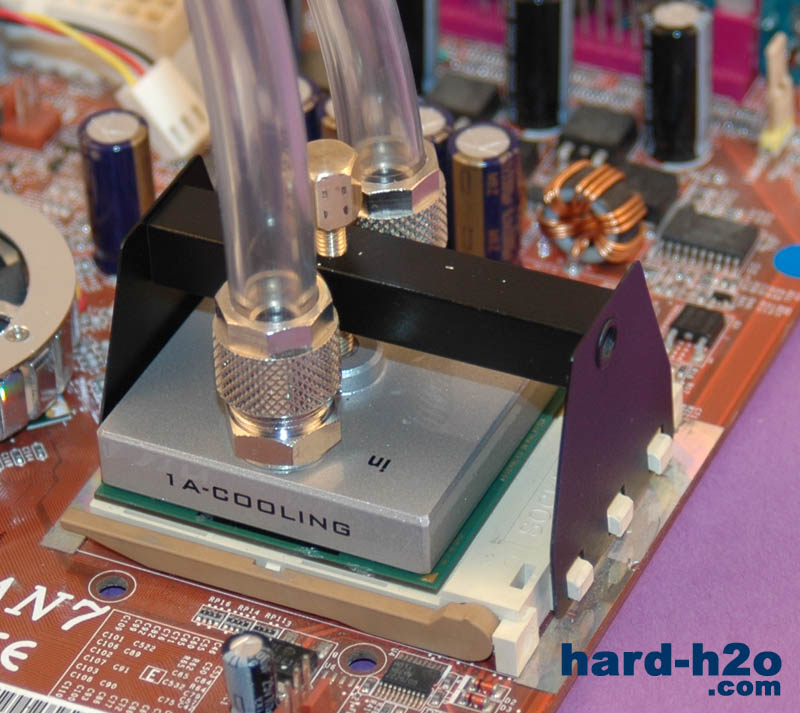

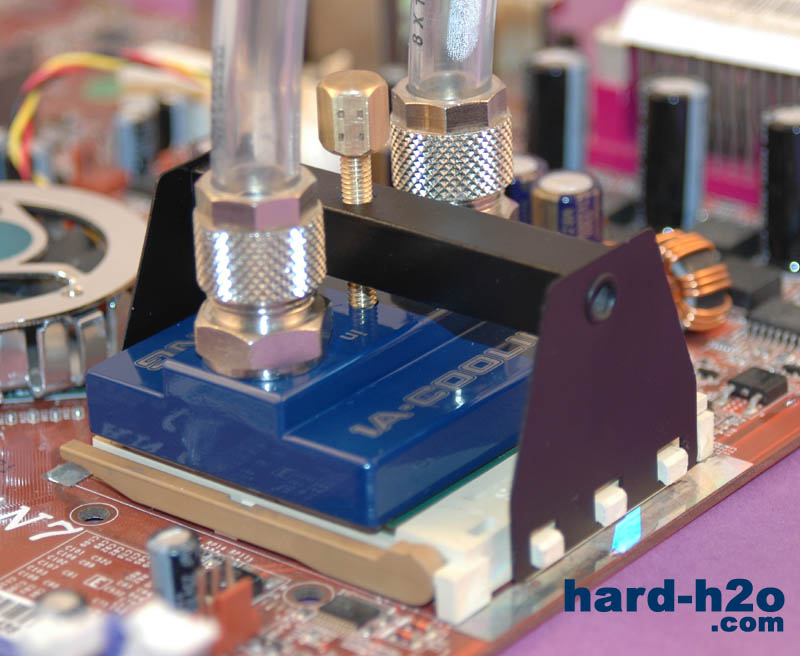

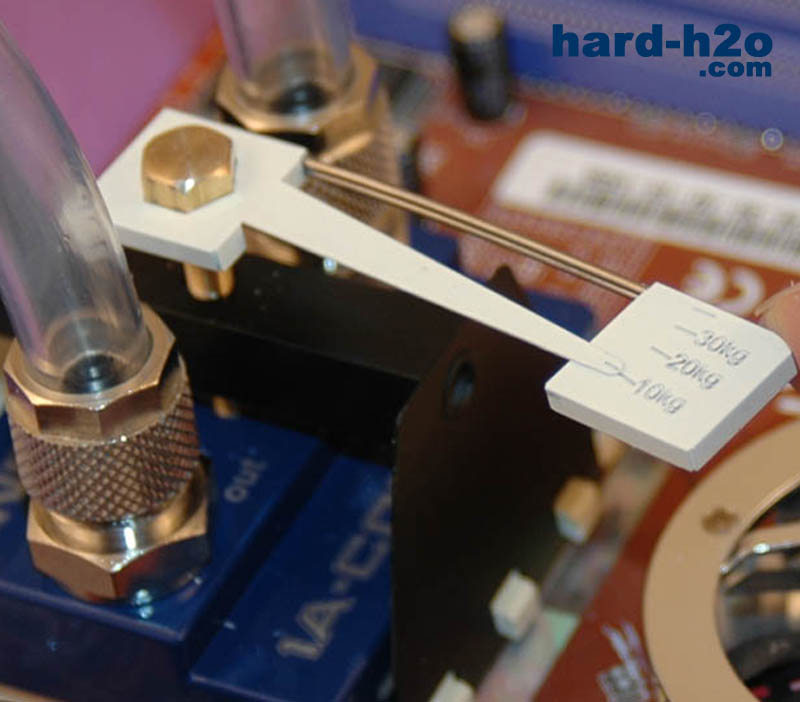

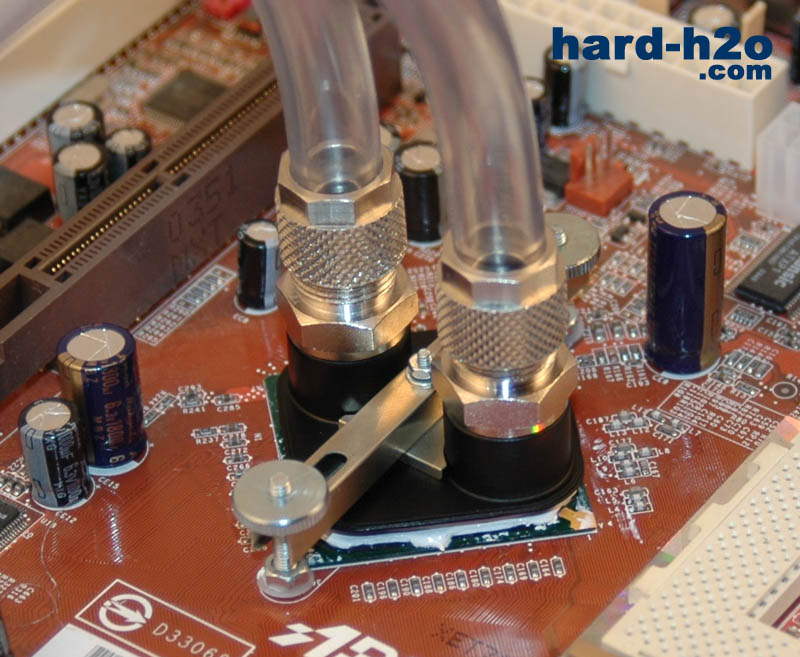

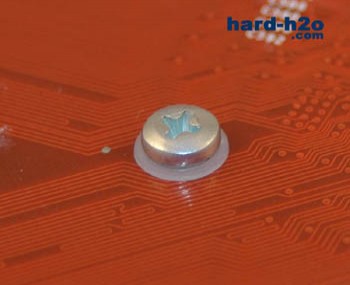

Colocamos el bloque en su posición idónea, para que a la hora de montar la gráfica este bien orientado. | Y más tarde apretamos y fijamos firmemente. |
Instalación (Cont.):
![]() | ![]() |

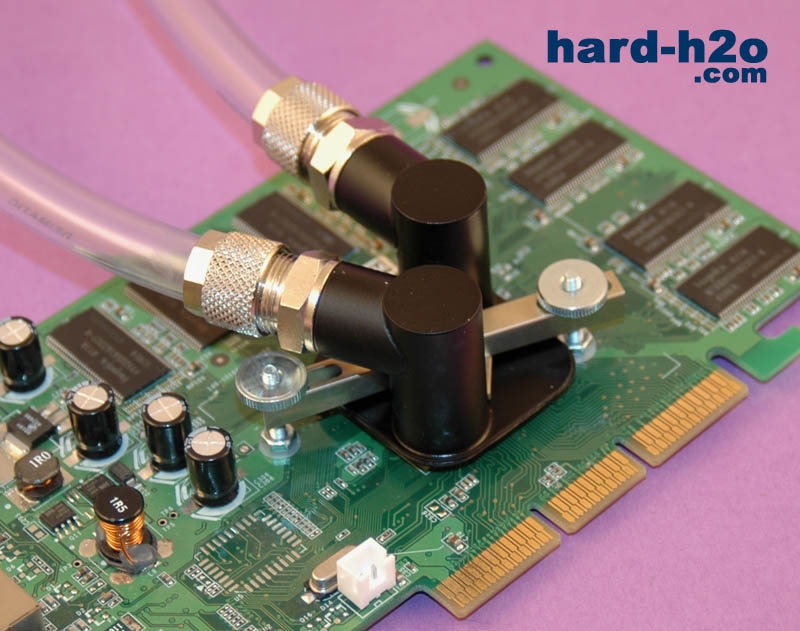

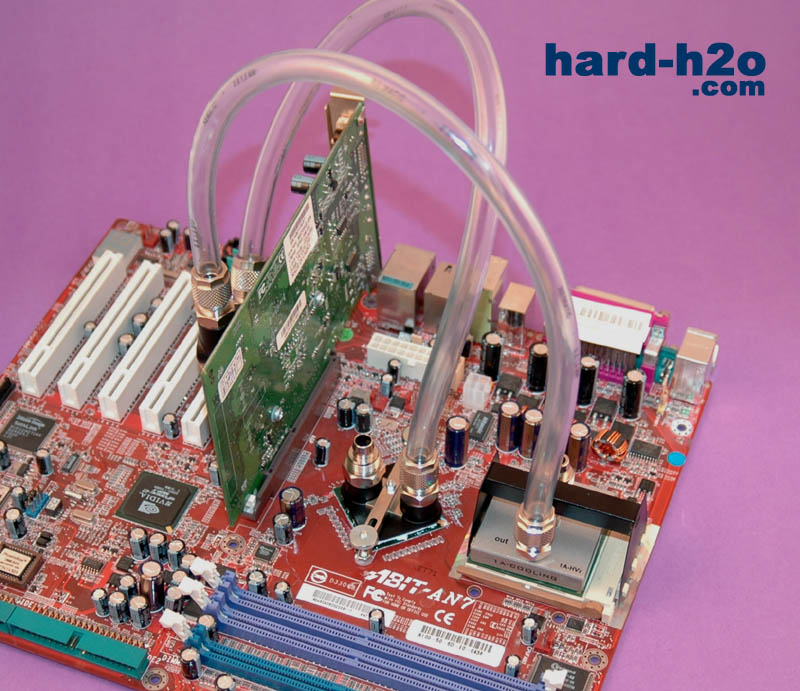

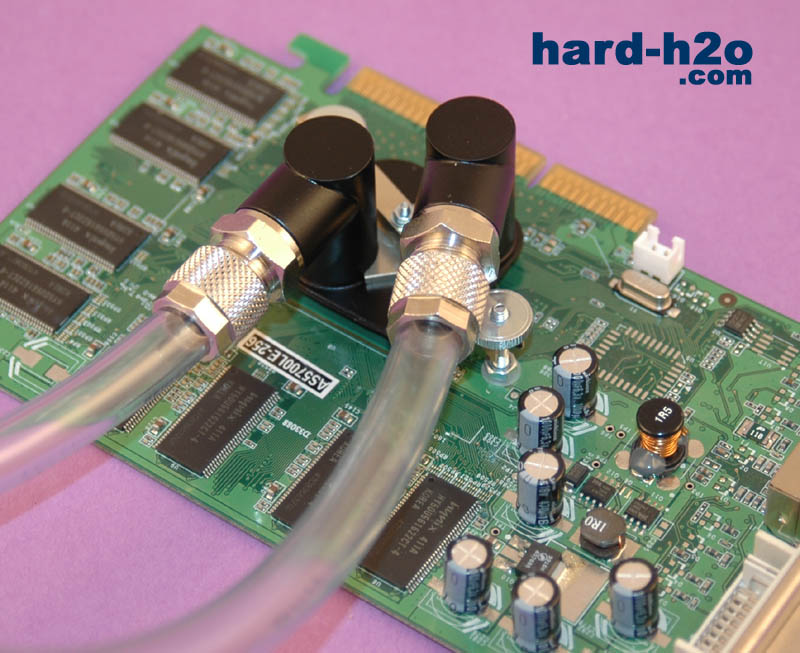

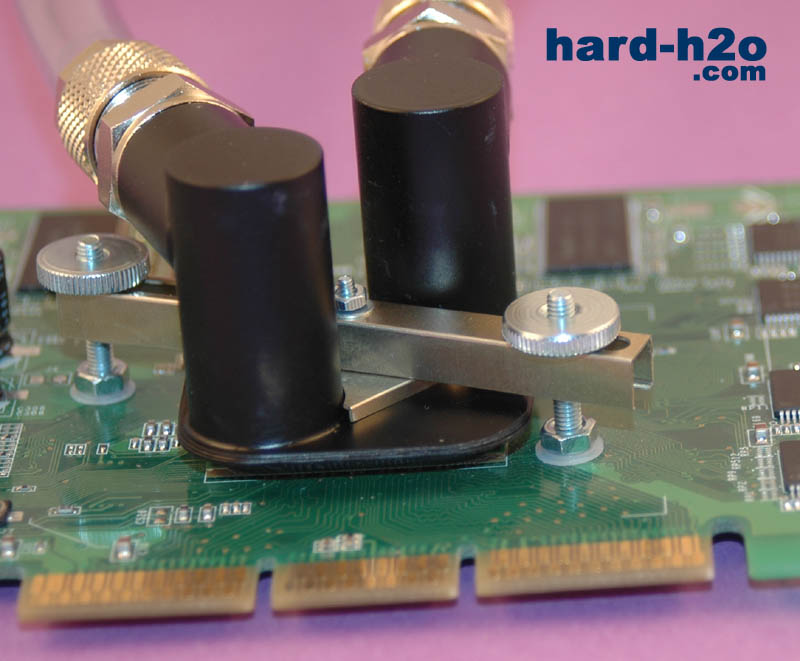

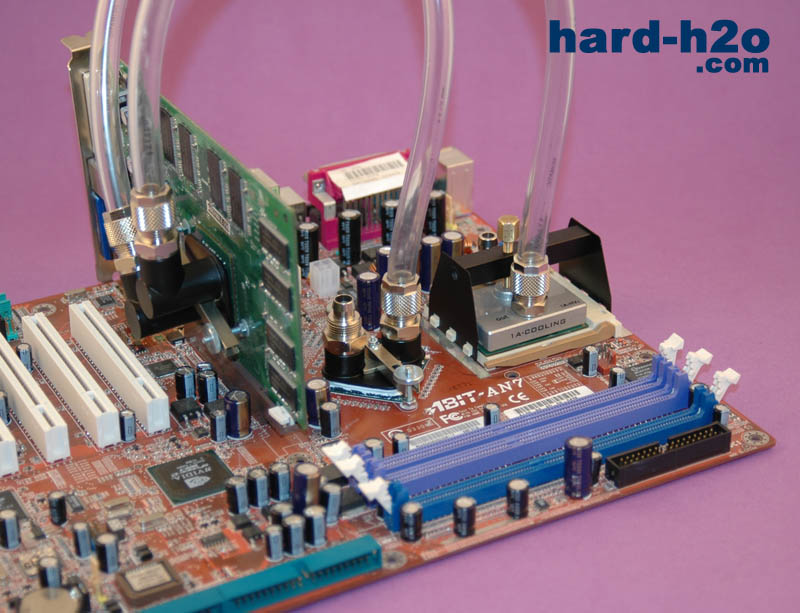

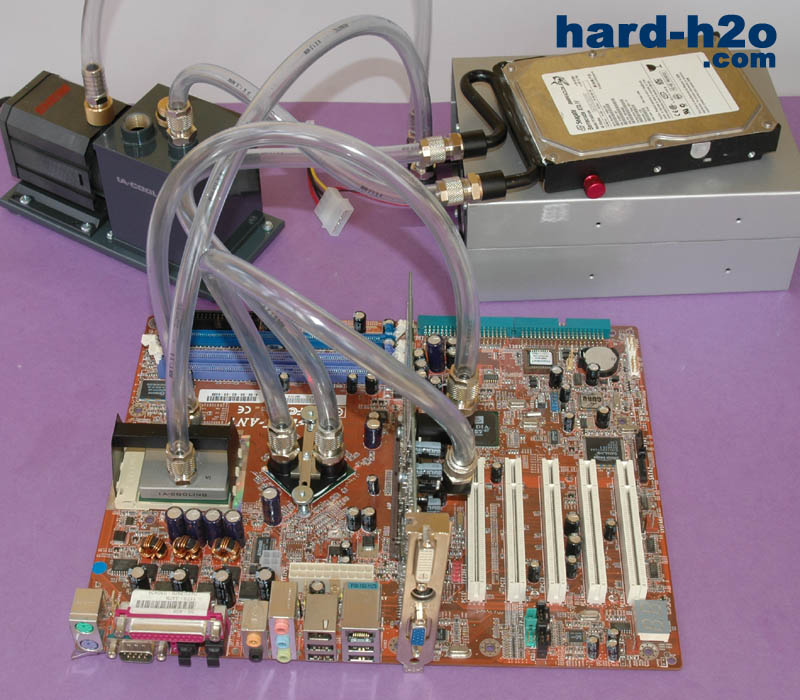

Montamos la gráfica sobre la placa base, y unimos los tubos. | Ya tenemos la CPU, el chipset y la gráfica conectados entre sí mediante los tubos. |
![]() |

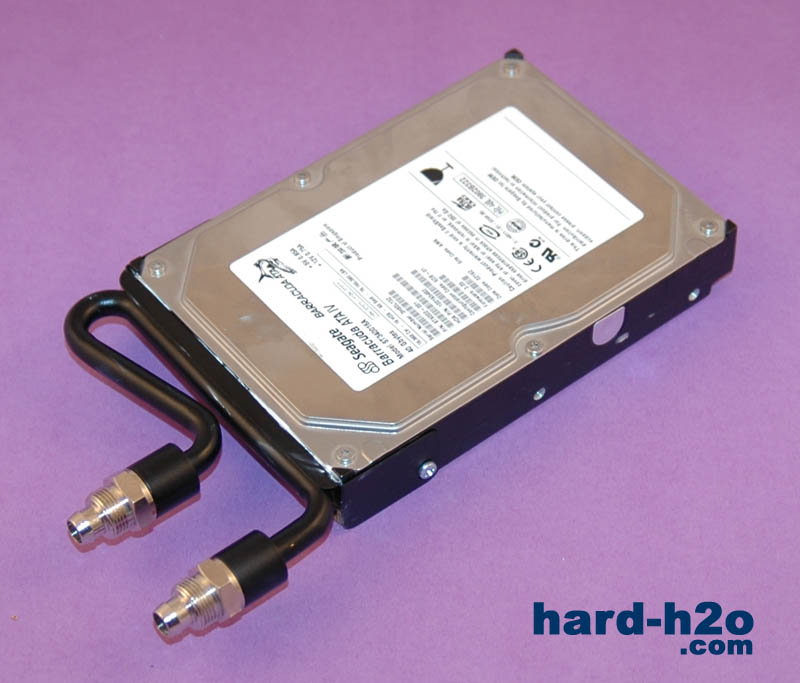

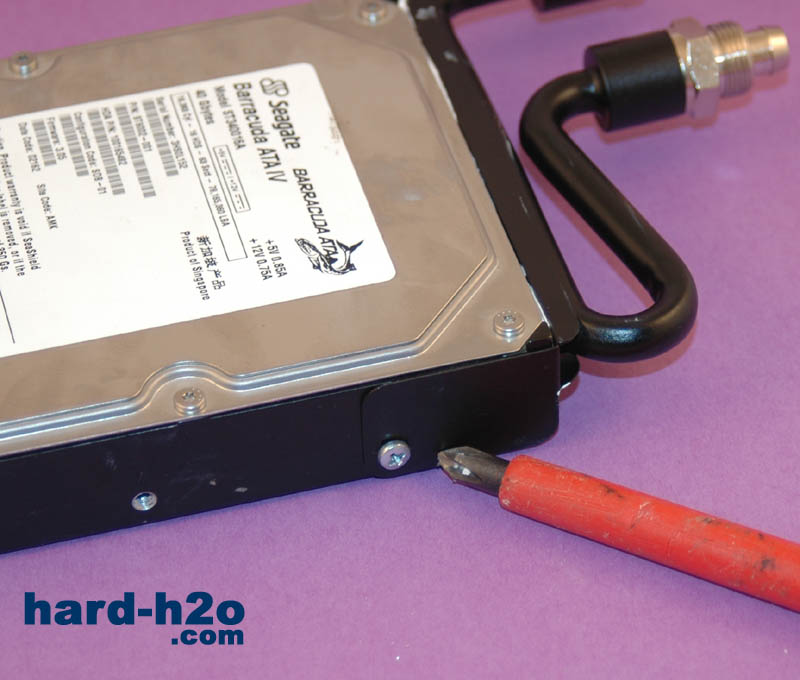

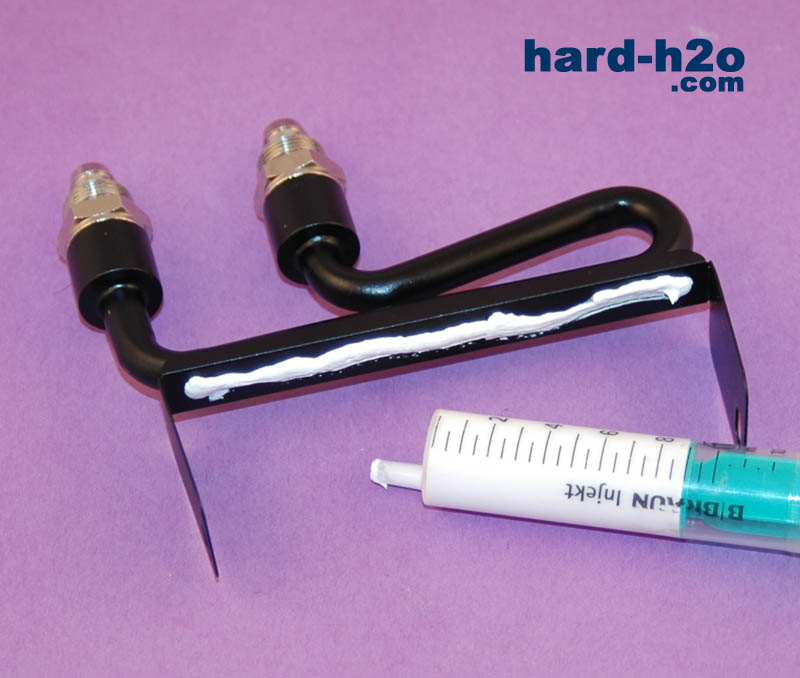

Aplicamos algo de pasta térmica para que exista mayor contacto entre el disco duro y el bloque, de la misma manera que si fuera cualquier otro bloque. |
![]() | ![]() |

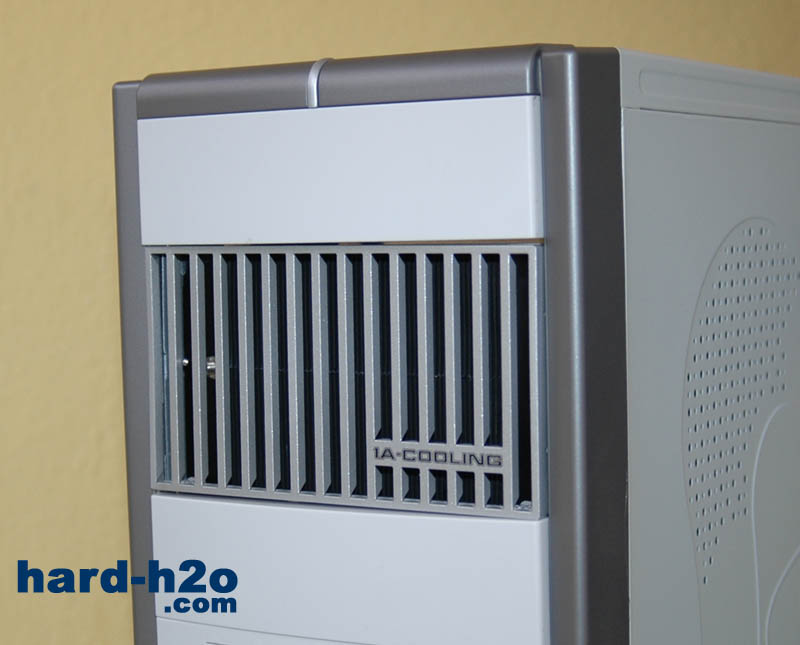

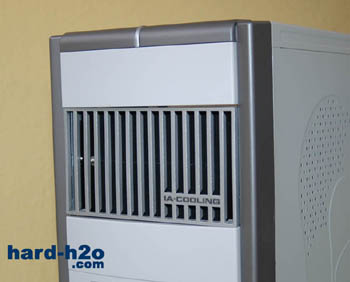

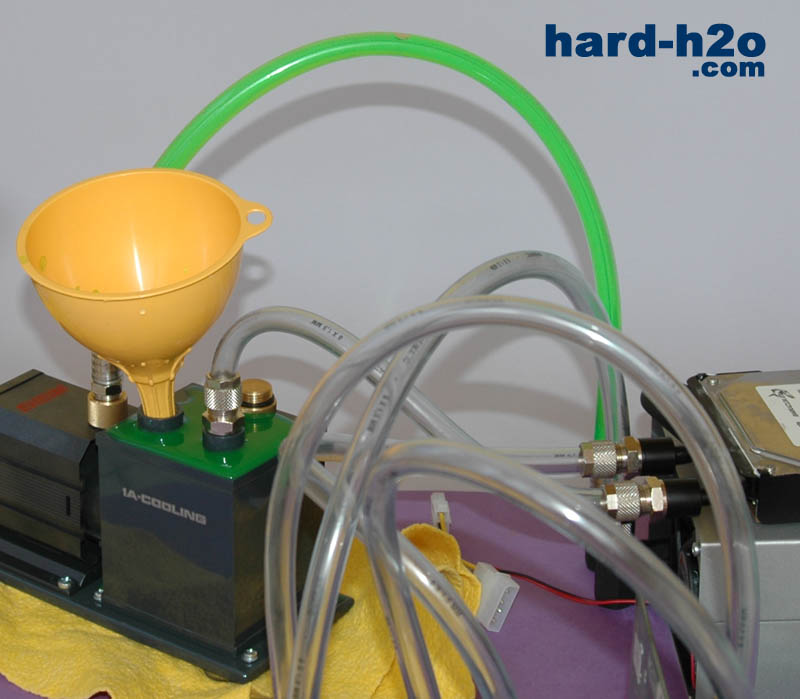

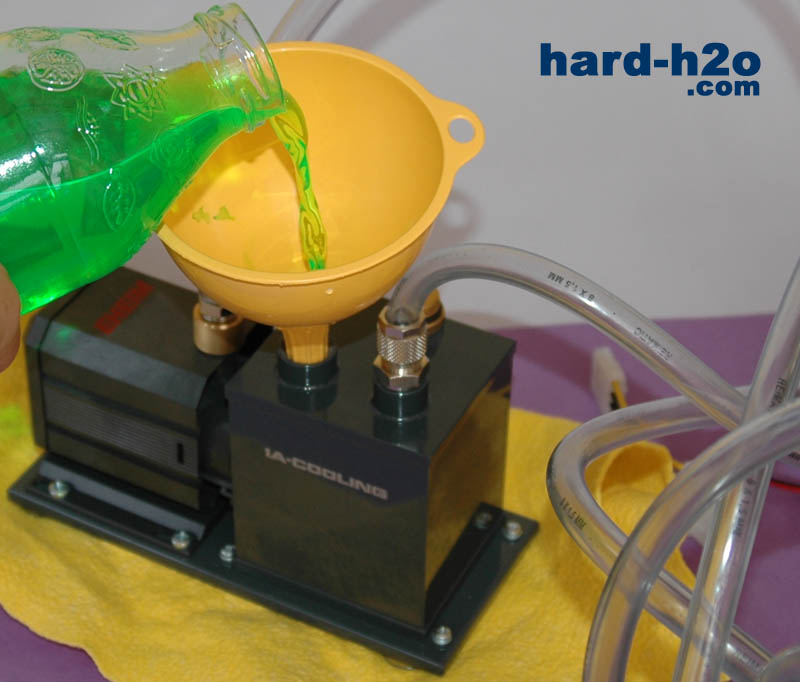

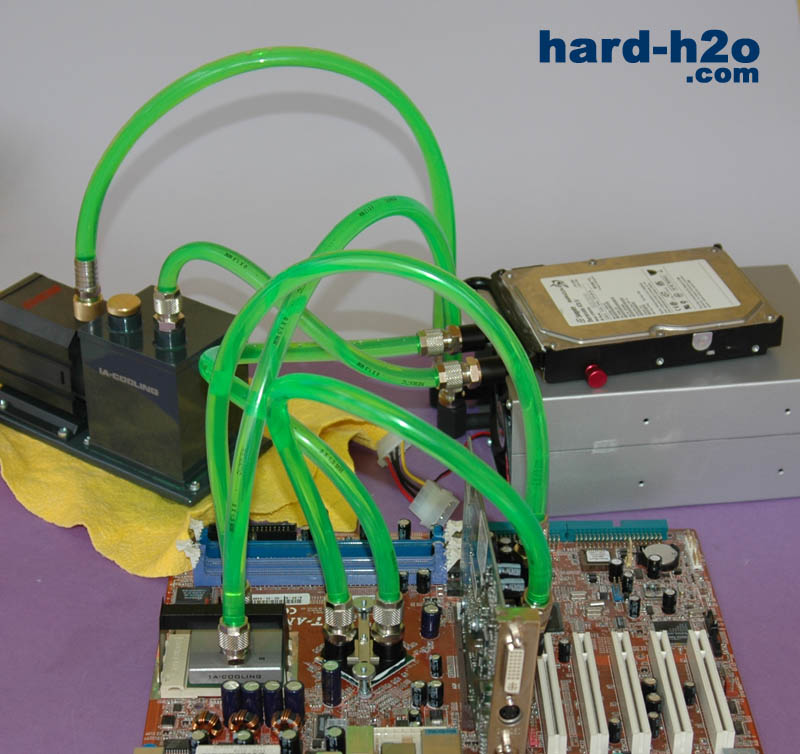

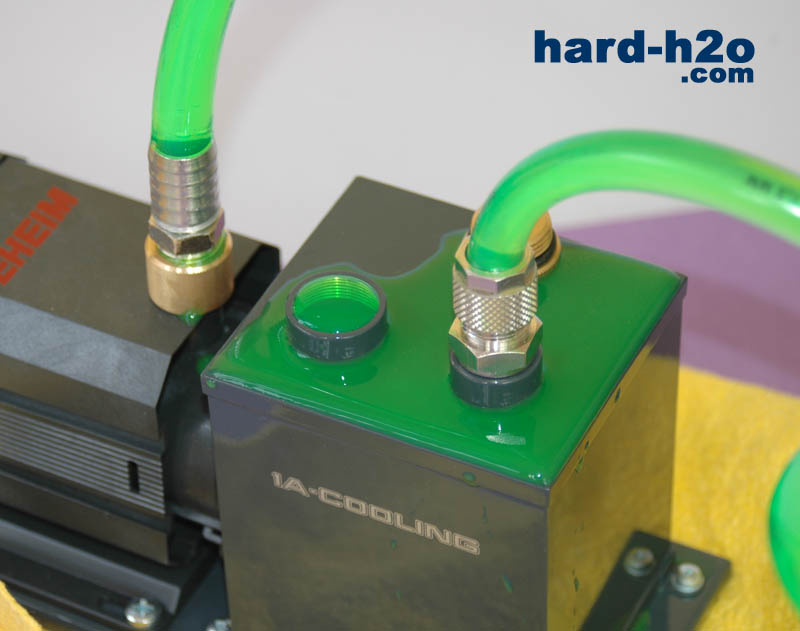

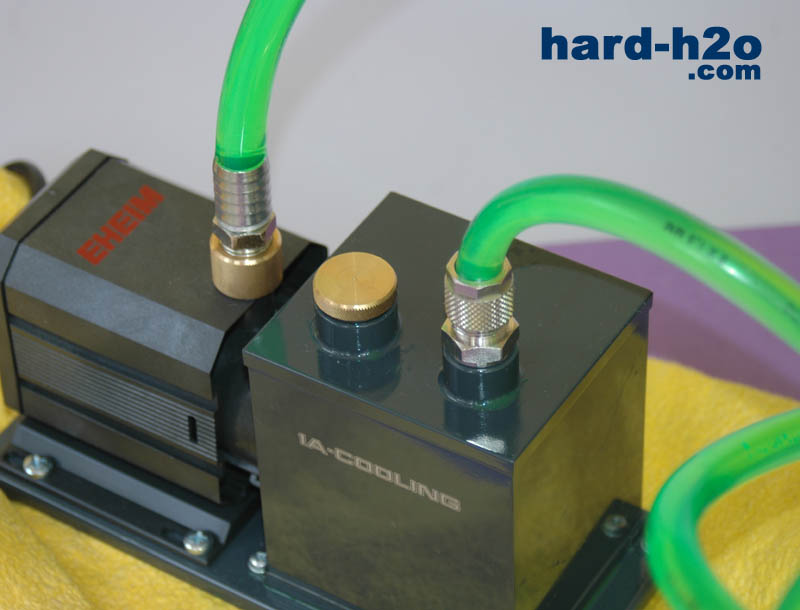

Una vez que hemos sacado todo el aire del circuito, colocamos el tapón y limpiamos las zonas que hayan podido mojarse. | Y esta es la vista del kit al completo, y funcionando. |
Equipo de pruebas:
Componente | Modelo |
Placa Base | Abit AN7 |
Procesador | AMD Mobile 2500+ |
Memoria | 2 x 256 kingston DDR 400 |
Disco Duro | Seagate SATA 120 Gb 7200 rpm |
Tarjeta gráfica | Ati Radeon 9600 XT |
Fuente de alimentación | OCZ Pure Power |
Ventiladores | Ninguno (los incluidos en el kit únicamente) |
Test de temperatura:
| | | | Tº VGA (Idle/Full) | Tº HDD (Idle/Full) |
- FSB 133 | 23º | 29º/35º | 36º/39º | 34º/40º | 29º/32º |
- FSB 166 | 23º | 39º/41º | 38º/42º | 35º/42º | 30º/34º |
- Conclusión:
| |
El kit incluye todo lo necesario para su montaje | El depósito no nos deja ver el nivel de agua actual en nuestro circuito |
Incluye bloque para todos los elementos. | Ventiladores algo ruidosos al máximo de su capacidad |
Sistema de anclaje sencillo y eficaz. | Para sacar el enchufe de la bomba tendremos que realizar algún tipo de modificación. Probablemente tengamos que añadir algún control de encendido como puede ser un relé. |
- Buen rendimiento de bloque de CPU | |
- Tubo más que suficiente para el montaje del mismo. | |

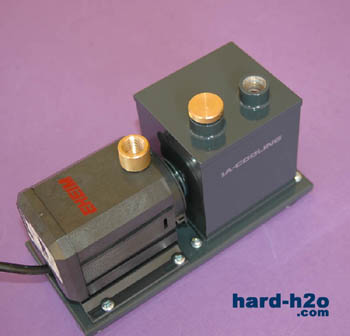

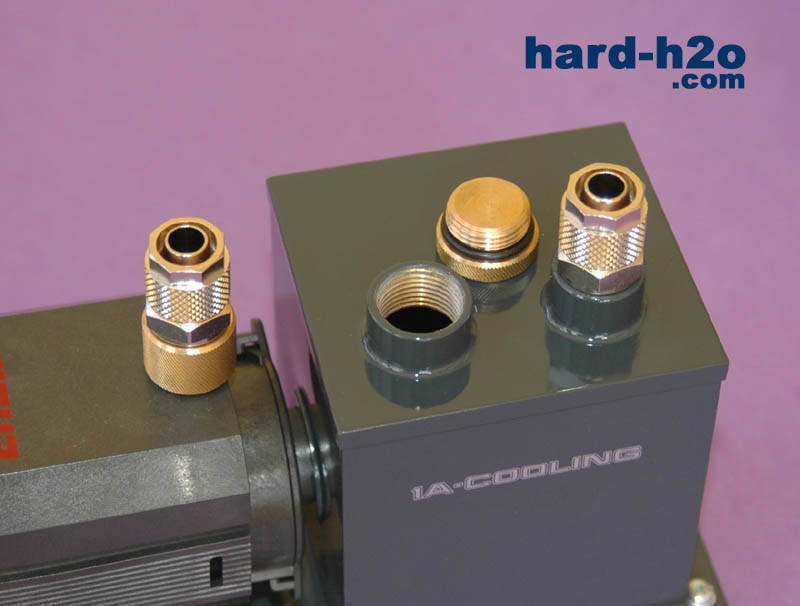

- La unión entre la bomba y el depósito facilita la instalación del kit | |
- Tiene muchas opciones de configuración al gusto del usuario en su página web. |
Este kit de refrigeración líquida que nos presenta 1A-Cooling es un sistema de refrigeración bastante completo, sobre todo a la hora de eliminar el ruido de la refrigeración por aire y pasarnos al relativo silencio de una refrigeración líquida. Este kit está destinado para aquel usuario que quiera todo en un pack conjunto, con un coste moderado, y todo lo necesario para montarlo, sin tener que elegir las piezas por separado.
Aunque no está dirigido a realizar técnicas de overclocking, nos permite practicarlo de forma moderada. Sus temperaturas son buenas, pero no hasta el punto de ser excelentes, ya que a la hora de refrigerar 4 bloques, el kit no puede con todas, sobre todo debido a la limitación del poco caudal de la bomba, no por la calidad de sus componentes. La poca restrictividad de los bloques, junto a su finura, hace que la bomba no tenga que ser demasiado potente, aunque la fama de una marca como Eheim, nos hace prever sólo lo mejor. Sin embargo, creemos que la inclusión de algún modelo superior sería mucho más conveniente, como pueden ser la o una 1250. Unos bloques de buena calidad y el resto de componentes, hacen a este kit una buena elección a la hora de elegir silencio y un rendimiento moderado en el campo del agua, dejando la refrigeración por aire apartada.
Producto a la venta en 1A Cooling
Producto / Enlace | Precio aprox. (22/02/2006) |
Kit RL 1A-Cooling Set 5Z280V1 | Desde 184.00€ (IVA inc.) |
Volver al índice de los Reviews
· Análisis: | meka | · Fotos y montaje: | Franzol |
· Publicado por: | SalvadorP | · Fecha: | 18/01/2006 |
Producto cedido por Coolmod
Una bomba es una máquina capaz de transformar energía mecánica en hidráulica. Un tipo de bombas son las centrífugas, que se caracterizan por llevar a cabo dicha transformación de energía por medio de un elemento móvil denominado impulsor, rodete o turbina, que gira dentro de otro elemento estático denominado cuerpo o carcasa de la bomba, ambos disponen de un orificio anular para la entrada del líquido; cuando el impulsor gira, comunica al líquido una velocidad y una presión que se añade a la que tenía a la entrada. Dependiendo de la longitud, altura y restricción del circuito, nos decantaremos por un tipo de bomba u otra.
En este caso vamos a probar una bomba de manufactura alemana preparada para ser colocada en un acuario, pero que perfectamente puede servir a nuestros fines de construir un sistema de refrigeración líquida de buen rendimiento. Esta bomba es capaz de darnos caudal para uno o más bloques no muy restrictivos y conseguir así el silencio y el rendimiento esperado que no podíamos conseguir con disipación por aire. El tamaño de la misma será uno de los aspectos a tener en cuenta.
Sin más preámbulos pasemos a ver su análisis:
Especificaciones del producto:
Peso | 750g |
Dimensiones (largo x ancho x alto) | 110 x 65 x 81 (mm) sin espigas |
Color del acabado | Gris oscuro con la tapa de gris claro |
Espigas | Para tubo de 12 mm de interior |
Litros/hora (teóricos) | 600 l/h |
Alimentación | 220V |
Presentación y vista en detalle:
![]() | ![]() |

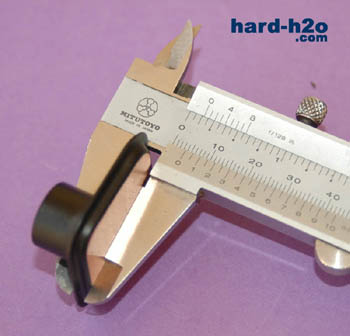

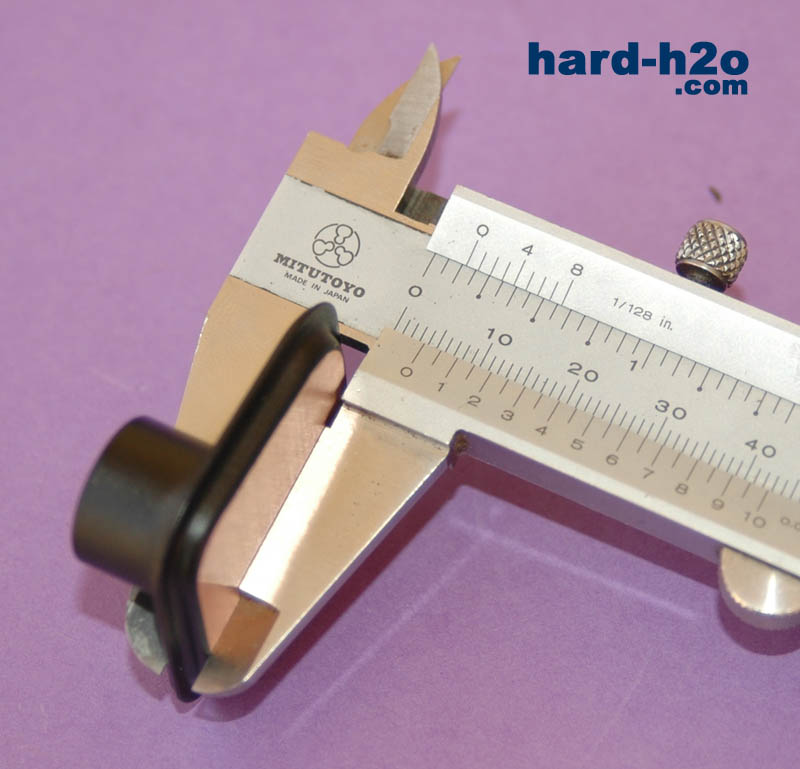

Un peso de casi 800 gramos | La espiga de aspiración tiene un diámetro de 13 mm de exterior, usaremos tubo de 12 mm de interior. |
Equipo de pruebas:
Componente | Modelo |
Ventiladores | Ninguno |
Bloque | |
Tubos | 2 metros de PVC de 12mm interior |
Radiador | Black Ice Extreme II |
Test de temperatura:
Para las pruebas de caudal usamos un recipiente y sumergimos la bomba en él, ahora conectamos un tubo en su salida y vamos anotando la cantidad de agua que nos da por minuto, luego ese resultado lo multiplicamos por 60 y nos da los litros por hora, hacemos la misma prueba a diferentes alturas para hacernos una idea del caudal que nos dará a una altura superior.
También vamos a probar el calor que la bomba aporta al agua, para ello creamos un circuito con un bloque, un depósito, un radiador doble y la Eheim 1048, utilizamos aproximadamente 2 metros de tubo de 10mm de interior y colocamos el radiador a 50 cm de altura, una vez creado el circuito, sumergimos un termómetro digital en el depósito, llenamos el circuito con agua destilada, purgamos todo bien, conectamos la bomba a la red y la dejamos funcionando durante dos horas con el PC apagado y sin ventiladores en el radiador. Inicialmente, el agua se encuentra a la temperatura ambiente.
Hemos colocado una sonda plana a la carcasa de la bomba para comprobar lo que se calienta la propia carcasa. También hemos colocado 2 termostatos de ambiente para tener un control más exacto de todo, una vez hecho esto pasamos a ver los resultados:
- Calor aportado al agua
Temp. Ambiente | Temp. Agua | Temp. Carcasa |
22.1º | 24.6º | 27.3º |
- Altura / Caudal
Altura en centímetros | litros / hora |
0 | 612 |
50 | 348 |
100 | 246 |
Conclusión:
| |
- Buen rendimiento en sistemas de varios bloques poco restrictivos. | - No incluye silentblocks o espuma para la base. |
- Bajo nivel sonoro | - Tamaño físico bastante elevado. Incómodo para meter dentro de una caja, así como su conector de alimentación. Para sacarlo fuera puede haber problemas. |
- Tecnología alemana (fiabilidad y durabilidad) | |
- Hay depósitos que se adaptan directamente a esta bomba sin necesidad de tubo (plug-on). | |
- Aporta poco calor al agua. |
Estamos ante una bomba alemana de buena calidad, es recomendable que uséis depósito en la entrada de la bomba ya que éste se encargara de mantener bien cebada la bomba y nos ayudará a sacar el aire del sistema. Hemos superado aunque sea por poco los litros/hora que especifica el fabricante, siendo este resultado de 612 litros/hora, una bomba que ha podido sin ningún problema con 3 bloques no restrictivos y un radiador doble tipo Black Ice Extreme II.
Hemos comprobado que la bomba apenas aporta calor al agua, un factor importante, ya que todo lo que se pueda hacer porque nuestra bomba vaya suave la ayudará a hacer su función de la mejor manera sin tener que forzarla. Una vez que el aire ha salido del circuito (no más de 1 minuto) comprobamos que la bomba apenas es audible, eso si, habiendo puesto espuma en la base para eliminar las vibraciones. Una buena elección para personas que busquen silencio y sencillez de montaje en su refrigeración líquida.
Producto cedido por Coolmod

Producto / Enlace | Precio aprox. (18/01/2006) |
Bomba Eheim 1048 | 52,20€ (IVA inc.) |
