Lector de Tarjetas 8 en 1 USB

24 Junio 2004 por Quetedigo
Análisis: Mondojuan
Fotos y montaje: Franzol
Publicado por: Franzol
Fecha: 24/06/2004


Producto cedido por Beantech

Ir a la página del fabricante

Hoy en día existen muchos aparatos electrónicos que usan tarjetas de memoria: móviles, reproductores mp3, cámaras, etc.. También existen diferentes formatos de tarjetas de memoria: SD, MMC, Compact Flash, etc.. El problema se presenta cuando cada uno de estos aparatos que poseemos tiene una tarjeta de un formato diferente y nos encontramos que si queremos mover los datos del aparato al PC debemos enchufar dicho aparato al PC, con el engorro que esto supone, si queremos pasar datos de todos los aparatos de los que disponemos, nos encontramos con que tenemos que estar continuamente quitando y poniendo cables, lo que es una incomodidad. Una solución para este problema es comprar un lector de tarjetas para solo tener que insertar la tarjeta en la unidad y puedes transmitir los datos necesarios.

La mayoría de estos lectores o son externos USB, con lo cual ya tenemos otro cacharro encima de la mesa, o bien son en el formato de una disquetera, con lo que no podemos llevárnoslo con nosotros. Pues bien, el lector que os presentamos aúna las ventajas de ambos tipos de lectores, por un lado se coloca en una ranura de 3.5 externa y se conecta al USB mediante una de las placas de las tarjetas PCI, y además nos permite separar el modulo y conectarlo de forma independiente al USB, de forma que se convierte en una unidad transportable.

Especificaciones:

Conexión: USB 1.1/2.0
Tarjetas: Compact Flash Tipo I/II

IBM Micro Drive

Smart Media Card

Secure Digital

Multimedia Card

Memory Stick Card

Memory Stick Pro Card

Velocidad: 600~900 Kb/sec.
Consumo: 5v a traves del conector USB.
LEDs: Verde, accediendo a la unidad.

Rojo, Power On.

Extras: 2x USB frontales.


Presentación y vista en detalle:

Pulsa aquí para ampliar Pulsa aquí para ampliar

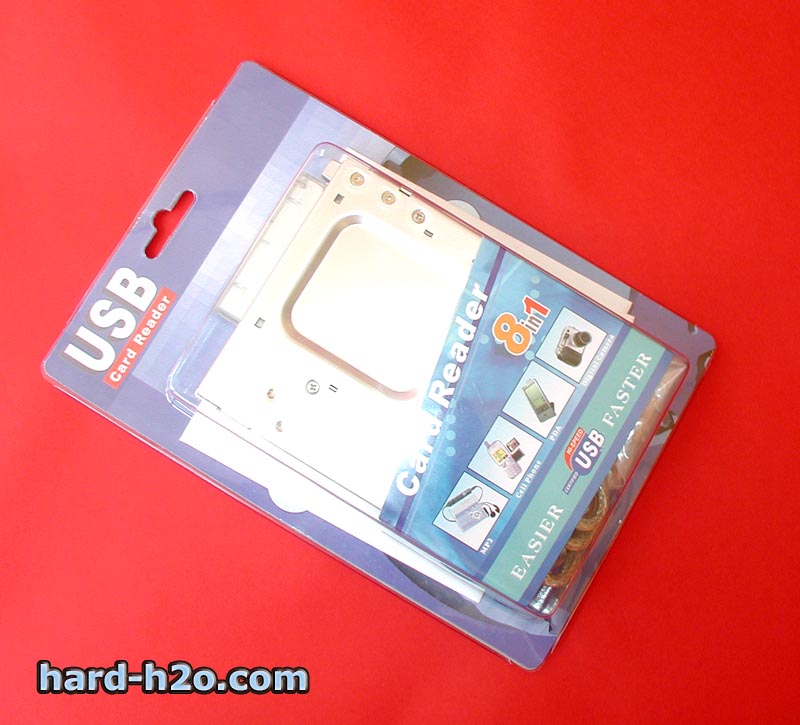

La unidad viene dentro de un blister de un tamaño algo mayor al de una disquetera.

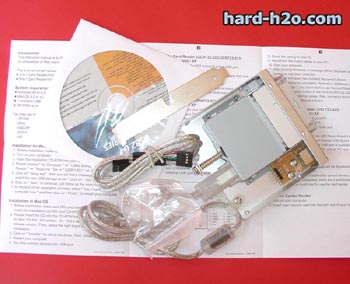

Dentro encontramos  la unidad, la tapa para la PCI, los cables, el CD con los drivers y utilidades y un pequeño manual.


Pulsa aquí para ampliar Pulsa aquí para ampliar

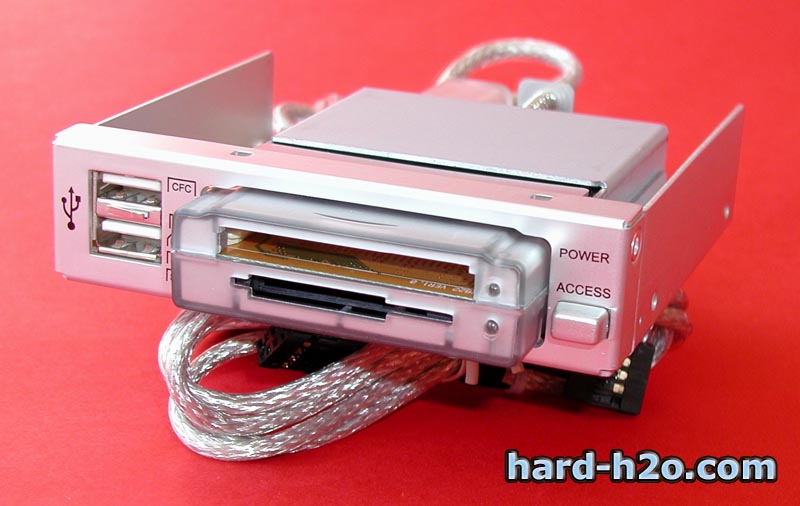

Este es el frontal de la unidad, tiene dos puertos USB, el modulo lector de tarjetas y un botón para extraer el modulo.

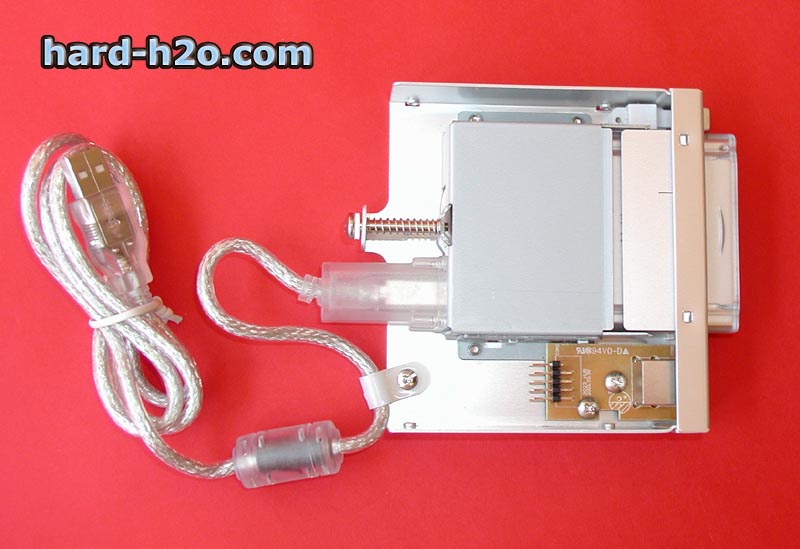

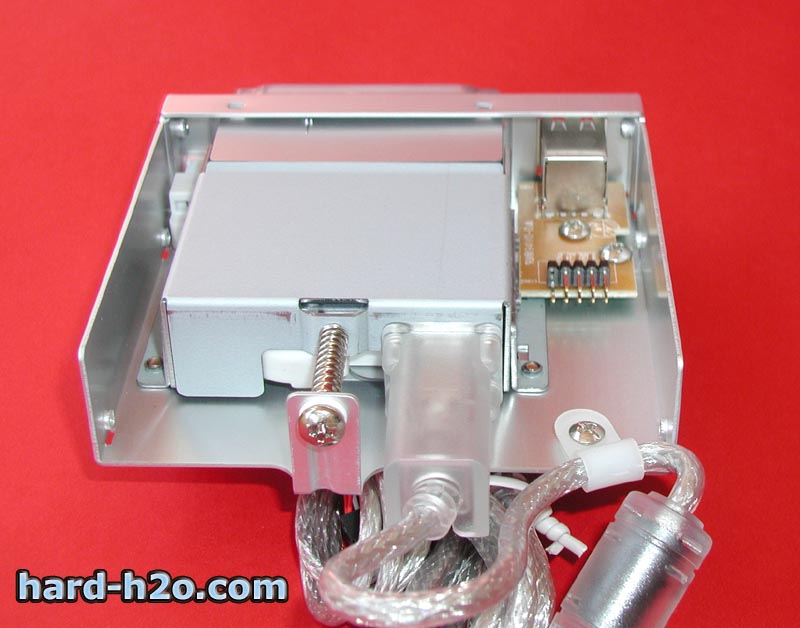

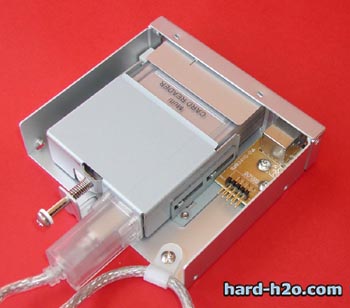

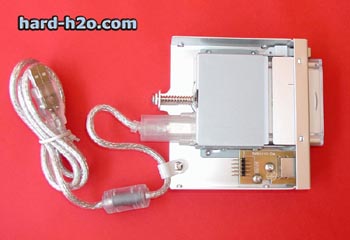

Desde una vista superior vemos el cable que conecta la unidad el USB, el circuito de los USB frontales y el muelle que hace salir el modulo.


Pulsa aquí para ampliar Pulsa aquí para ampliar

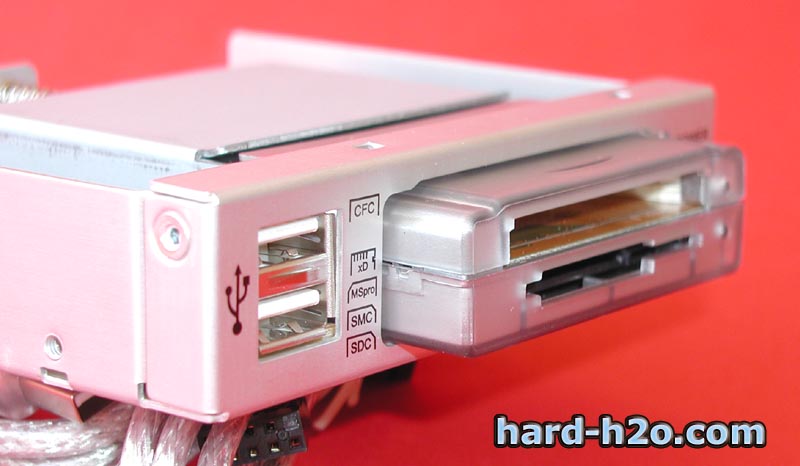

Vemos que el modulo esta un poco salido hacia fuera, esto es por que no esta totalmente introducido, una vez dentro no sobresale nada.

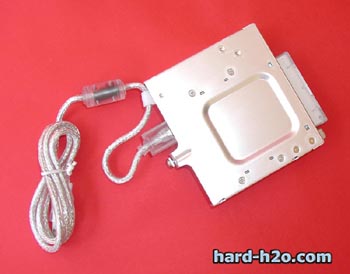

Vemos que el cable USB esta sujeto a la chapa mediante una brida y un tornillo, así evitamos sacarlo por un tirón inoportuno.


Pulsa aquí para ampliar Pulsa aquí para ampliar

El cable que conecta el modulo con el Puerto USB es un cable USB normal, en caso de romperse se puede sustituir con un poco de maña.

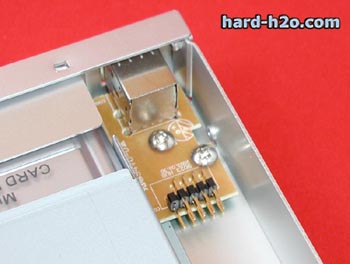

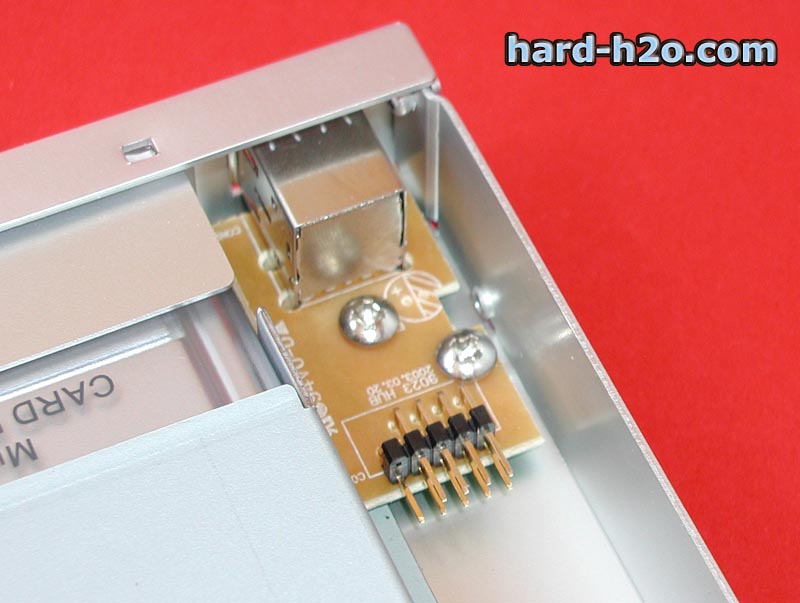

El circuito de los USB frontales, se conecta a la placa si esta tiene la posibilidad de tener dichos puertos en el frontal.


Pulsa aquí para ampliar Pulsa aquí para ampliar

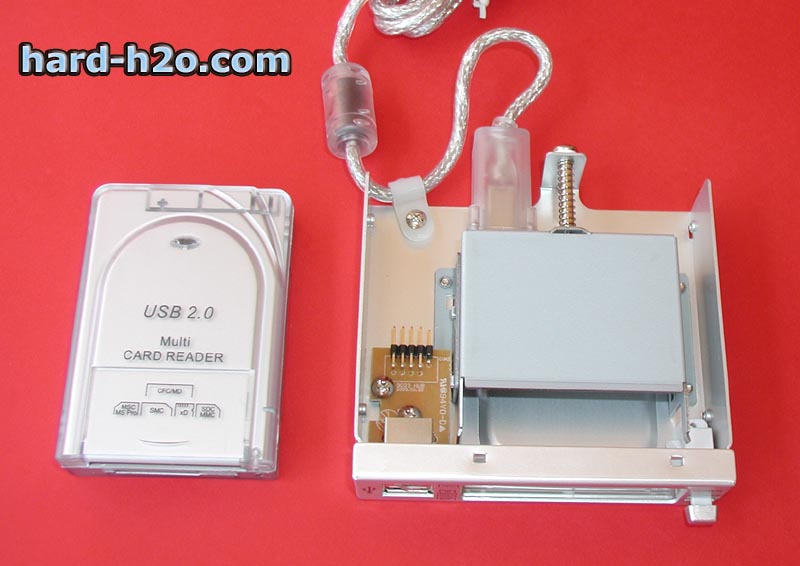

Aquí podemos apreciar el tamaño de la unidad y la del modulo.

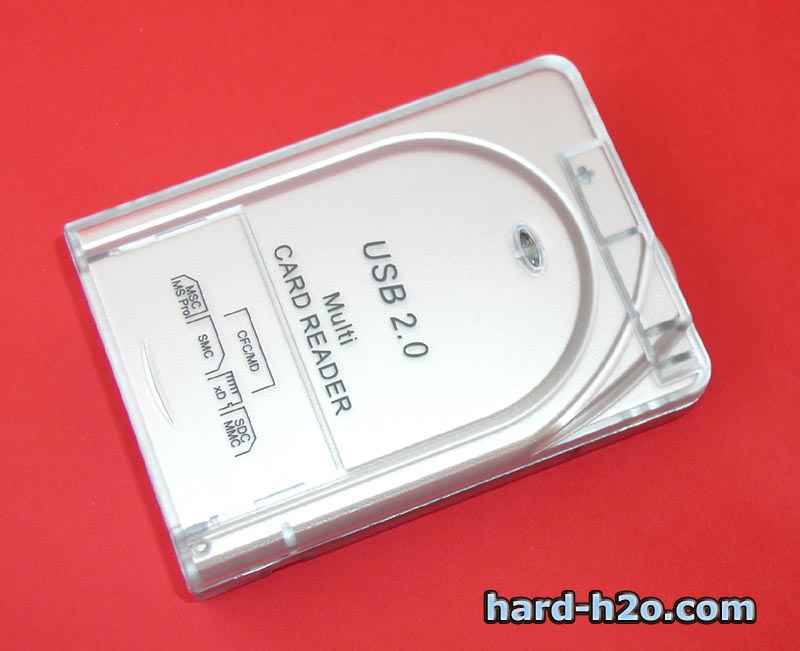

En la parte superior del modulo, podemos ver el formato de USB, y para que tipo de tarjetas vale cada ranura.


Pulsa aquí para ampliar Pulsa aquí para ampliar

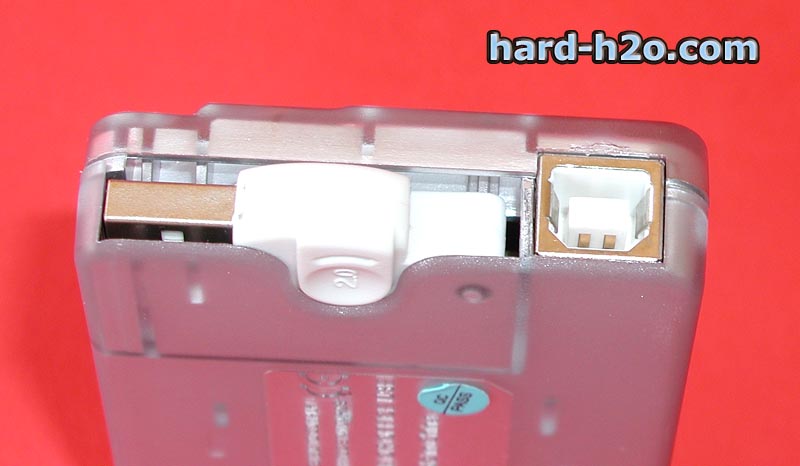

El modulo cuenta con un conector para cable USB normal...

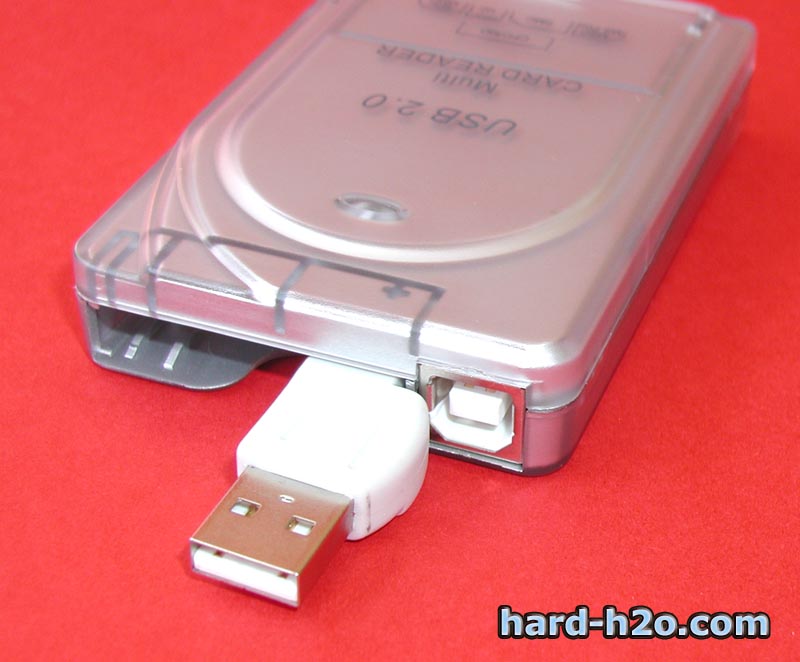

..y con un conector USB escondido. Esto es muy útil porque podemos llevar el modulo en el bolsillo y no tener que llevar nada mas.


Pulsa aquí para ampliar Pulsa aquí para ampliar

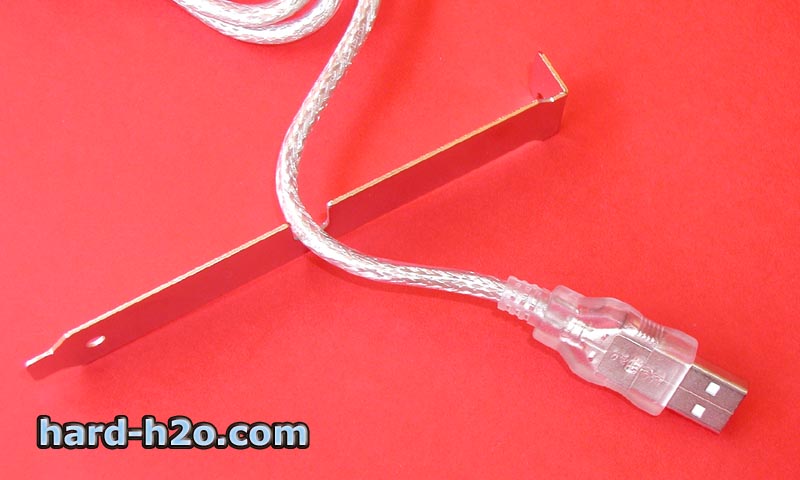

La unidad interna se conecta a un puerto USB externo mediante un conector que sacamos a través de una ranura para tarjetas PCI.

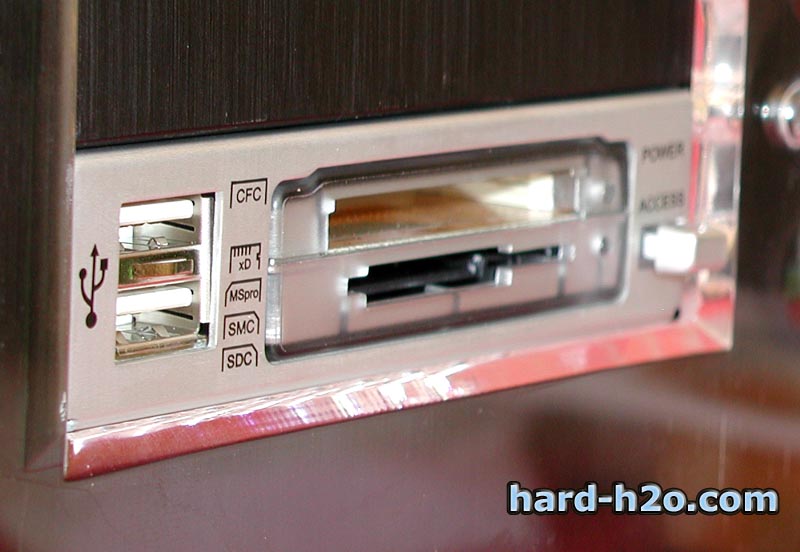

En el frontal se puede apreciar los USB frontales y vemos que tiene una serigrafía con las tarjetas que admite cada ranura.



Montaje

Pulsa aquí para ampliar Pulsa aquí para ampliar

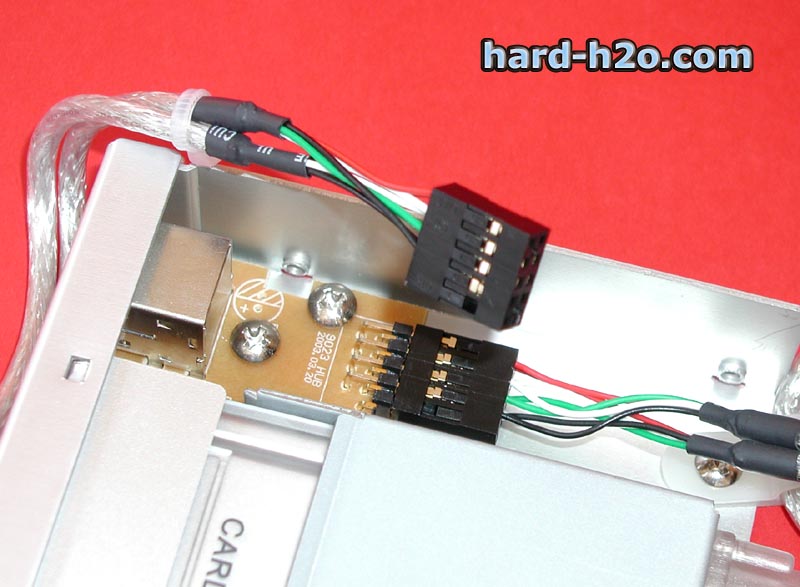

Para montar la unidad primero conectamos el cable de los puertos frontales al circuito de éstos.

Introducimos la unidad en la ranura frontal de 3 1/2 (donde las disqueteras). La caja en la que lo montaremos es una Beantech Igloo 7 ( )


Pulsa aquí para ampliar Pulsa aquí para ampliar

La atornillamos en el lugar correspondiente o la colocamos según el sistema de nuestra torre..

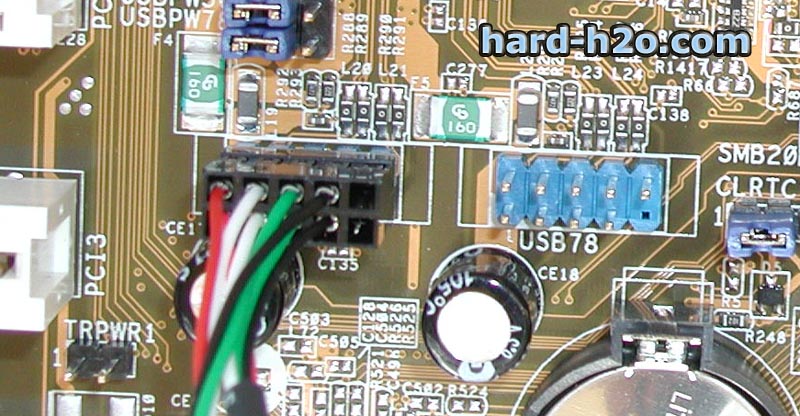

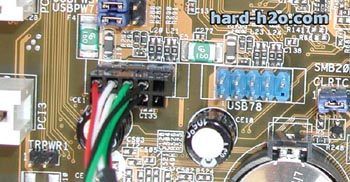

Conectamos el cable de los puertos frontales en los conectores de la placa que correspondan.


Pulsa aquí para ampliar Pulsa aquí para ampliar

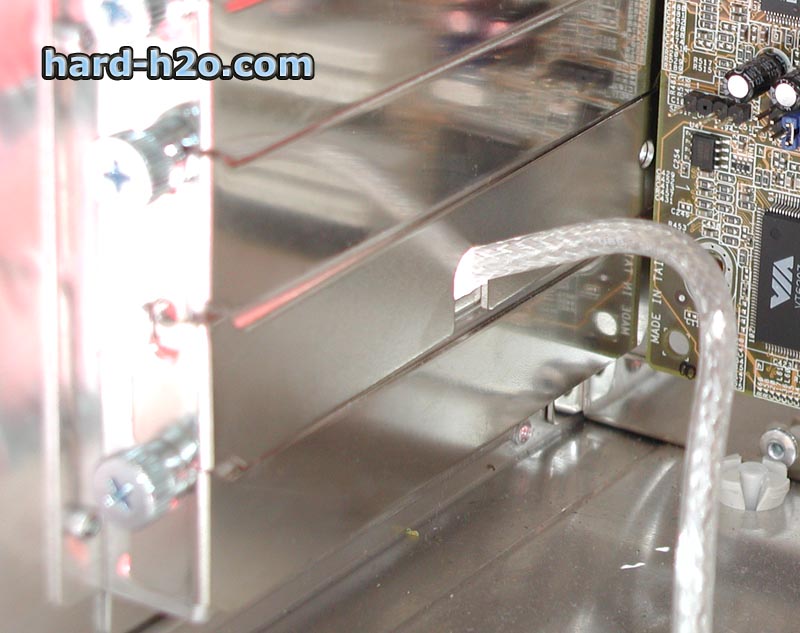

Sacamos el cable por la ranura PCI y colocamos la tapa que trae para tal funcion.

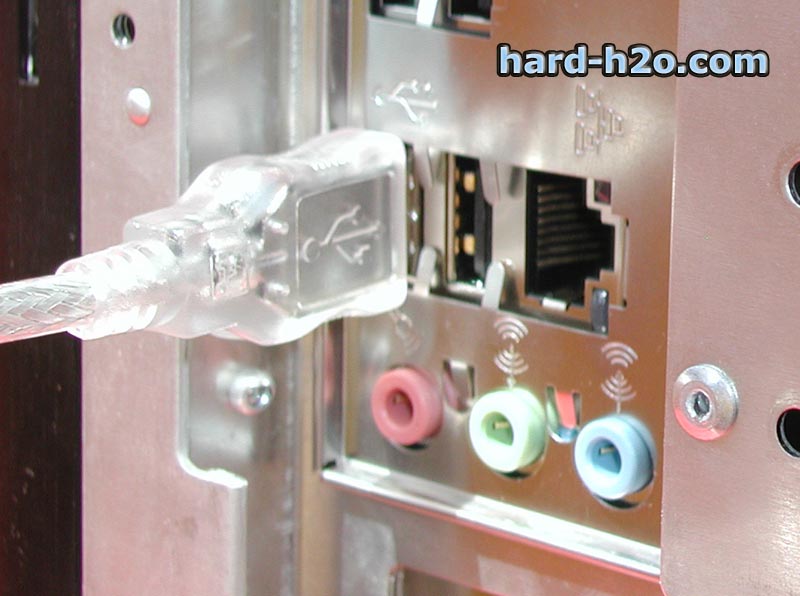

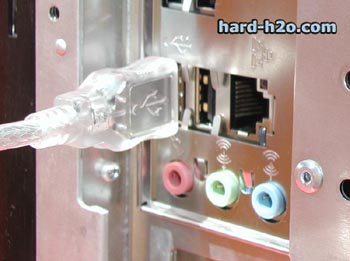

Conectamos el cable a uno de los puertos USB de nuestra placa.


Pulsa aquí para ampliar Pulsa aquí para ampliar

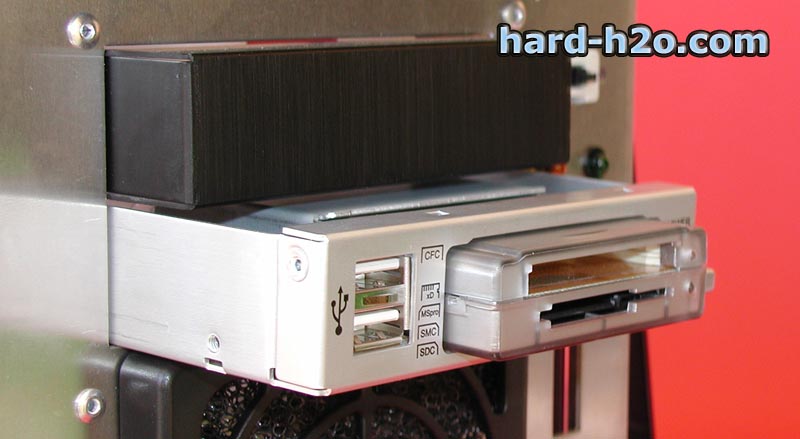

Este es el aspecto final con el modulo dentro.

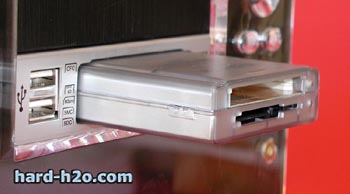

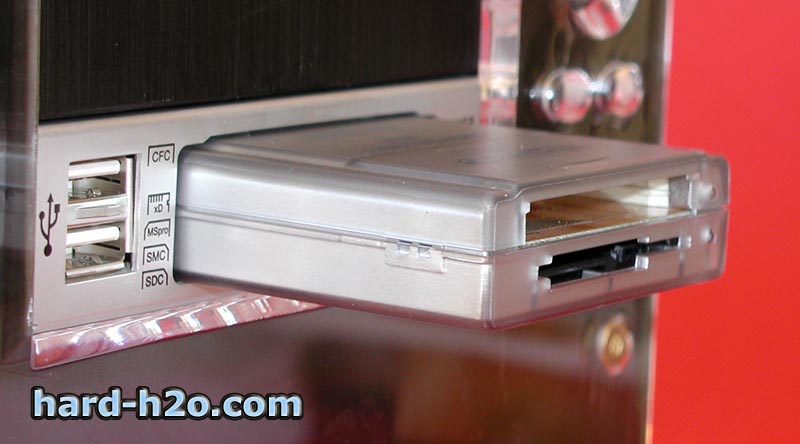

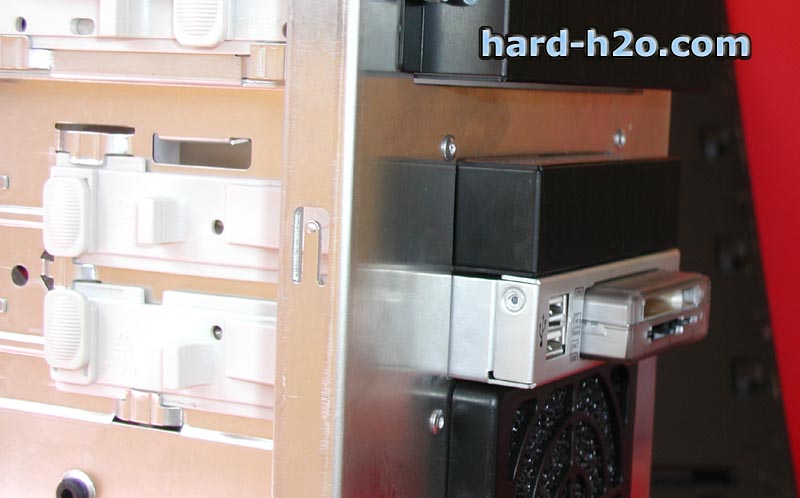

Vemos como sale el modulo. Cuando sacamos el modulo cae una pequeña puerta que tapa el hueco dejado por este.


Pulsa aquí para ampliar Pulsa aquí para ampliar

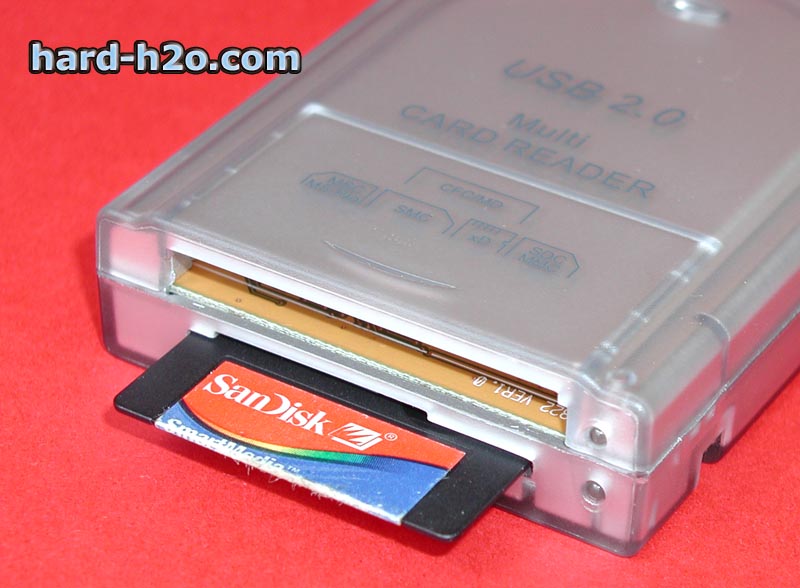

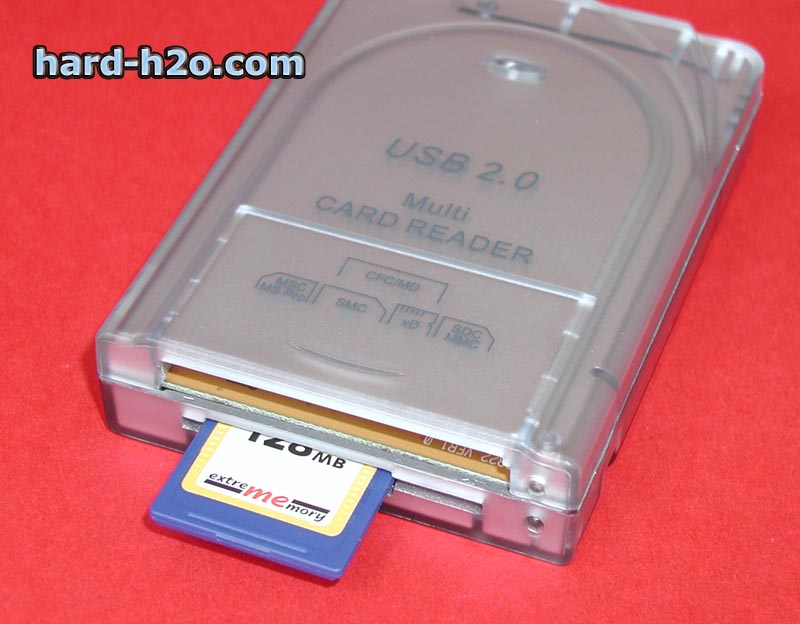

Vemos una tarjeta de memoria introducida en una de las ranuras.

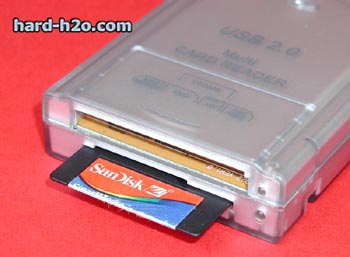

En la misma ranura, solo que en otra posición, introducimos una tarjeta de un tipo diferente a la anterior.


Pulsa aquí para ampliar

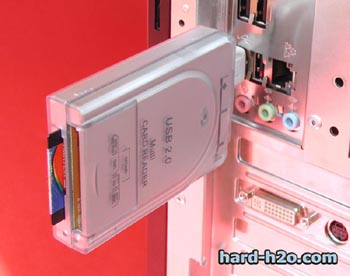

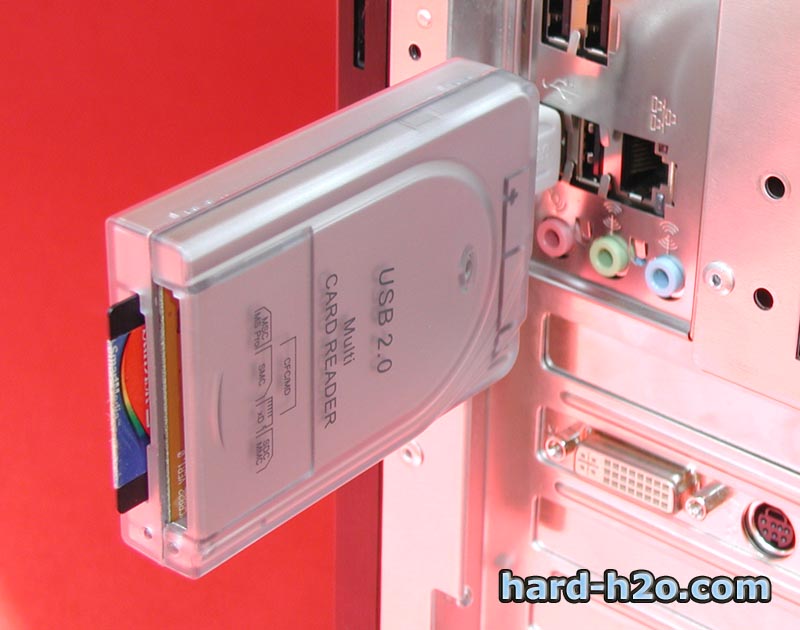

El modulo conectado directamente a un puerto USB, en un portátil resulta aun mas útil..



Pulsa aquí para ampliar

Pulsa aquí para ampliar

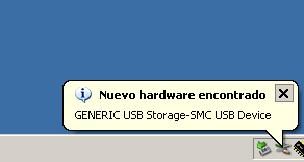

Al conectar la unidad Windows detecta automáticamente el lector de tarjetas. En los S.O . modernos no son necesarios drivers.

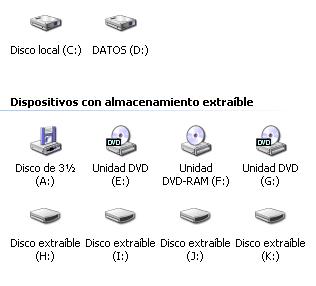

Una vez instalado en Mi PC aparece 4 unidades nuevas; las usaremos con si de un HD o disquetera normal se tratara.


Conclusión:

Nos gusta Puede mejorar
Posibilidad de estar fijo o ser transportable No da la opción de que el lector de tarjetas se conecte directamente a los puertos USB interiores.
Cantidad de formatos de tarjetas.
Conector escondido en el modulo.
USB 2.0 y conectores frontales.
Aprovecha la bahía de 3 1/2.

Este producto es un tanto atípico a la vez que muy ingenioso, es muy indicado para aquellos que tienen muchos aparatos con tarjetas de memoria y no quieren estar siempre cargando con los cables pero desean hacer volcados de las tarjetas regularmente, además al poder convertirse en una unidad transportable y reconocible por Windows automáticamente nos permite usar las tarjetas de memoria como pequeños discos duros USB, lo cual en algunas ocasiones se agradece enormemente. En el CD que la acompaña se incluyen drivers específicos y una utilidad para formatear las tarjetas de memoria.

Esta unidad esta construida bajo soporte USB 2.0 con lo que nos garantiza una buena velocidad de transferencia de los datos. Un gran punto a su favor es el conector USB escondido en el modulo, que nos permite poder conectarlo en cualquier lugar y momento sin necesidad de cargar con los incómodos cables. Destacamos además que con este módulo aprovecharemos el hueco de 3 1/2 que solemos tener sin rellenar en nuestra torre  y podremos tener 2 puertos USB frontales y un lector de tarjetas,
