Vamos a probar una fuente de la gama Type-R de Hiper, seudónimo de High Performance Group, una marca que empezó comercializando sistemas mediacenter en formato mATX, y que ahora también ofrecen fuentes de alimentación, ventiladores, cátodos y teclados. El modelo Type-R es modular, esto significa que podemos configurar los cables según la necesidad de cada sistema y evitar así cables inutilizados para tener el interior del PC más ordenado mejorando también el flujo de aire. La chapa es de tipo mallado, para mejorar la disipación de calor por convección, mejorando de esta forma la refrigeración y pudiendo permitir el uso de ventiladores más silenciosos. La fuente soporta picos de consumo de hasta 630W y un consumo constante de 580W, unos valores realmente altos para satisfacer las necesidades de los sistemas más exigentes de la actualidad incluyendo los sistemas SLI. Tampoco dejamos de lado la estética ya que la superficie de titanio con laca azul translúcida, los ventiladores de LEDs azules y los cables reactivos a la luz UV le dan un bonito toque modding.

Especificaciones del producto:

Modelo

HPU-4B580 “SLI ready” ATX 2.2 & Intel BTX

Entrada

195 - 240V @ 47 - 63Hz / 8A

Salida total

580W / 630W de pico

Salidas combinadas

240W para +5V y +3,3V
360W para +12V1 y +12V
560W para +5V, +12V y +3,3V

Salidas mínimas / máximas / tolerancia / rizado

5: 2A / 36A / ±5% / 100mV
+12V1: 0,2A / 20A / ±5% / 120mV
+12V2: 0A / 18A / ±5% / 120mV
+3,3: 0,4A / 32A / ±5% / 70mV
+5VSB: 0A / 2,5A / ±5% / 70mV
-12: 0A / 0,8A / ±10% / 200mV

Eficiencia

70% mínimo con carga máxima

Intervalo de retención (Hold-up time)

17ms mínimo con carga máxima y voltaje nominal

PFC

Activo

Protecciones

Protección de entrada por fusible
Protección de sobrevoltaje (4,5V / 6,8V / 15,6V)
Protección contra subidas de corriente
Protección contra cortocircuitos

Ruido

18dB

Dimensiones (Largo x Ancho x Alto)

160x150x86mm

Peso

1,95Kg

Garantía

3 años

Conectores y longitud de cables

ATX 24/20 pines 40cm
ATX12V 4 pines 45cm
PCI-Express 6 pines 45cm
4x Molex principal 25cm, 35cm, 45cm y 55cm
4x Molex 15cm con bifurcador macho/hembra
1x Floppy 15cm con bifurcador macho/hembra
2x Adaptador SATA 15cm + SATA 15cm con bifurcador macho/hembra
Adaptador PCI-Express 6 pines 15cm con dos Molex

Presentación y vista en detalle:



Ampliar foto Fuente Hiper R Modular 580W

Ampliar foto Fuente Hiper R Modular 580W

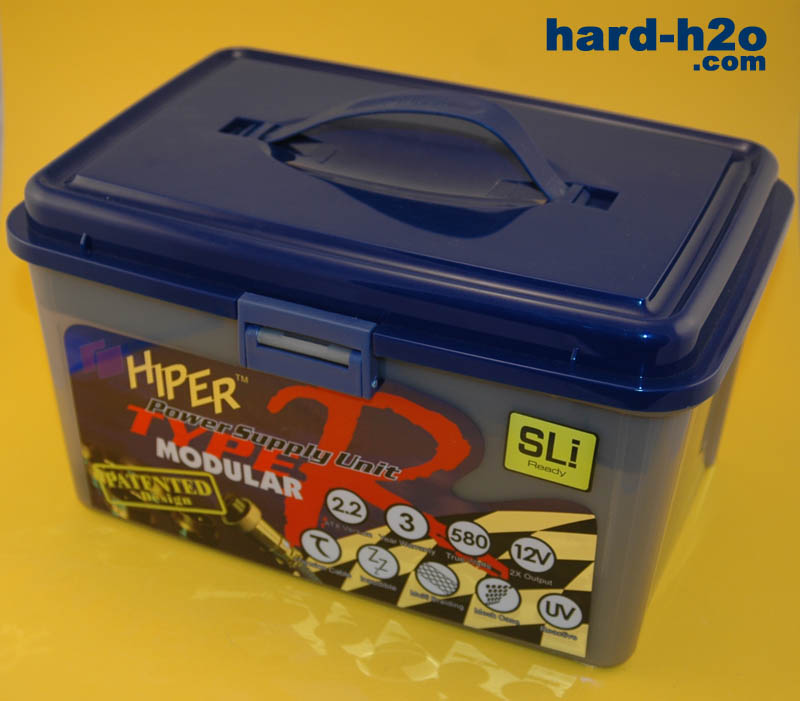

Ya la primera impresión nos deja ver que esta marca pretende ser distinta a las demás, en vez de usar una caja de cartón típica, esta fuente viene en un cubo de plástico cuadrado reutilizable como caja de herramientas, dentro nos encontramos también con un compartimiento de tamaños diferentes para almacenar todo tipo de cosas como tornillos, cables, etc.

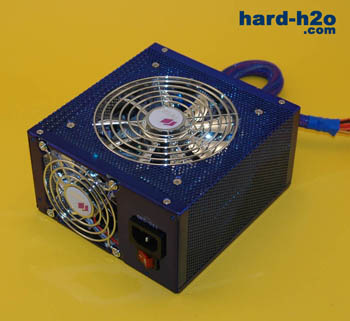

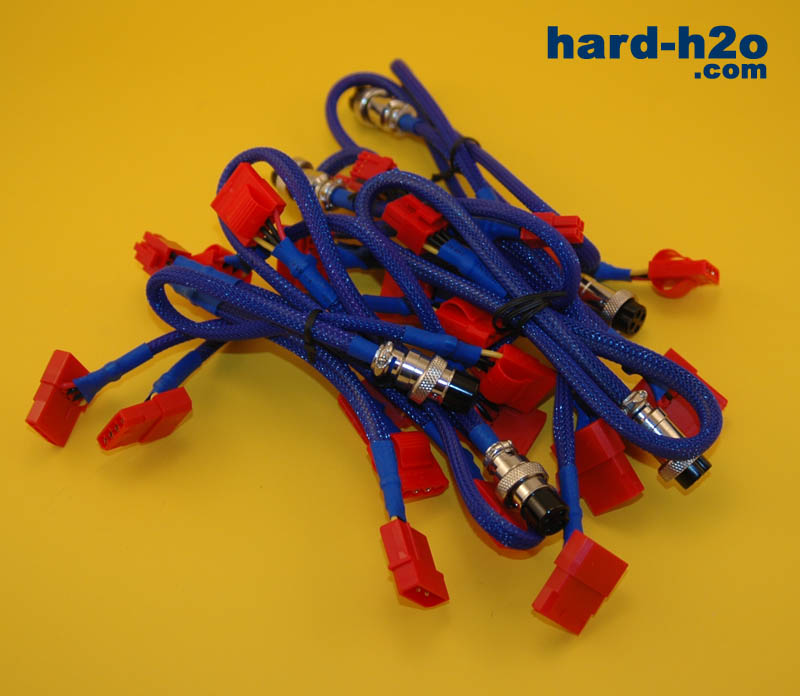

El aspecto general de la fuente es muy llamativo, con un acabado en malla altamente brillante de color azul y ventiladores cromados con LEDs de color azul. En la caja nos encontramos además de la fuente, los cables de conexión modular, un cable de alimentación con clavija Schuko, y un manual de instrucciones completo en 9 idiomas.


Ampliar foto Fuente Hiper R Modular 580W

Ampliar foto Fuente Hiper R Modular 580W

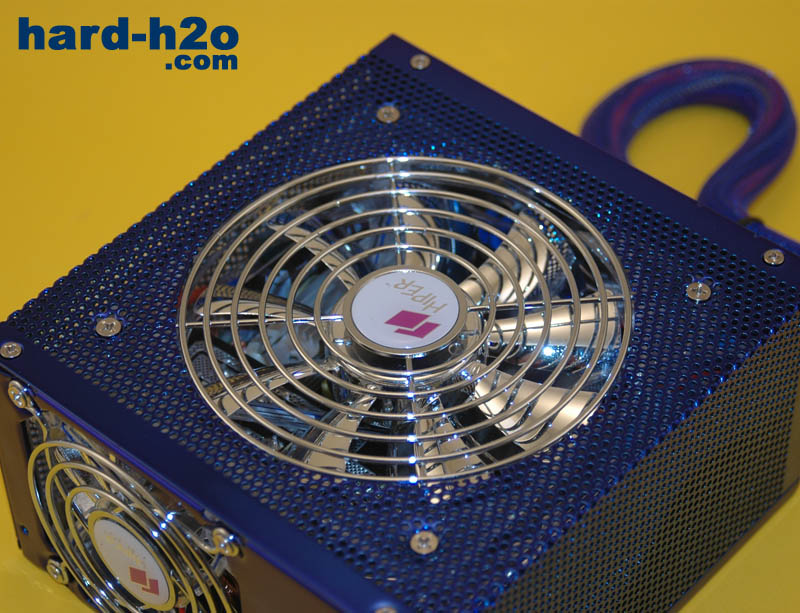

El ventilador inferior es de 12cm con 9 aspas cromadas las cuales reflejan muy bien la luz azul de los 4 LEDs que lleva el ventilador. Ambos ventiladores llevan rodamientos de casquillo, el uso de rodamientos de bolas hubiera alargado la vida útil de los mismos.

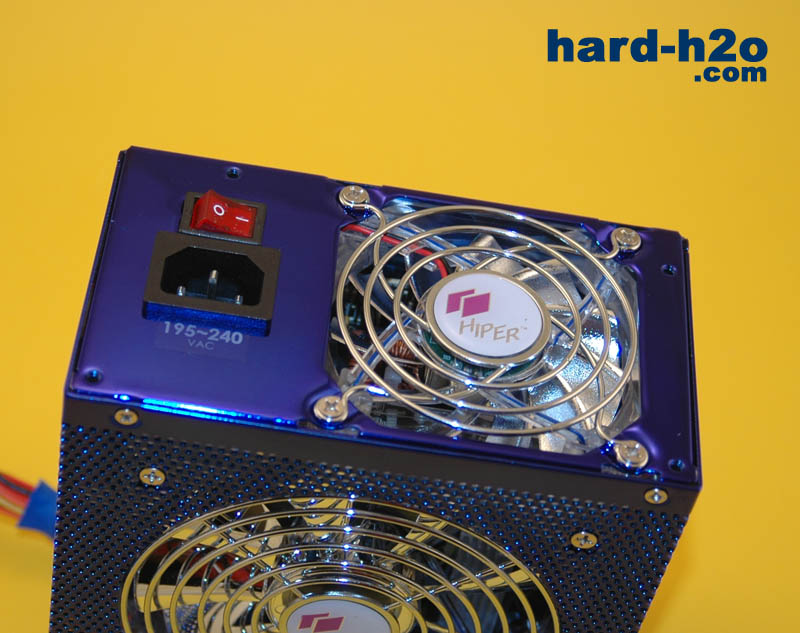

El ventilador trasero es de 8cm con 11 aspas, también cromadas y también con 4 LEDs azules en las esquinas del ventilador. Ambos ventiladores se regulan automáticamente según la temperatura y el ventilador trasero permanece encendido unos 5 minutos tras apagar el PC para conseguir evacuar el calor restante de nuestra caja. Cabe resaltar que el interruptor principal de esta fuente luce de color rojo si está en posición ON.


Ampliar foto Fuente Hiper R Modular 580W

Ampliar foto Fuente Hiper R Modular 580W

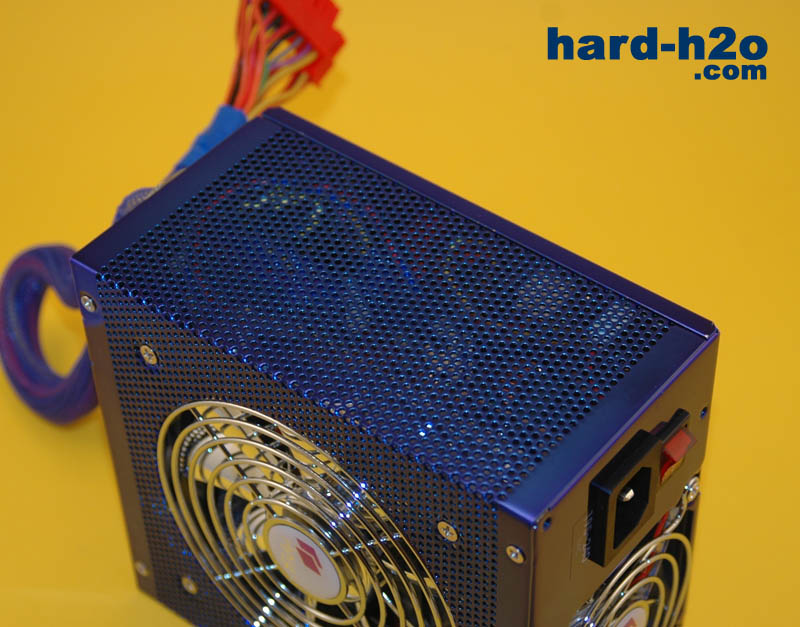

Ambos laterales así como la parte inferior son de malla para permitir una mejor disipación del calor, el material de la carcasa es un acero japonés especial de 1,0mm y de aleación ligera para ganar robustez y conseguir bajar peso.

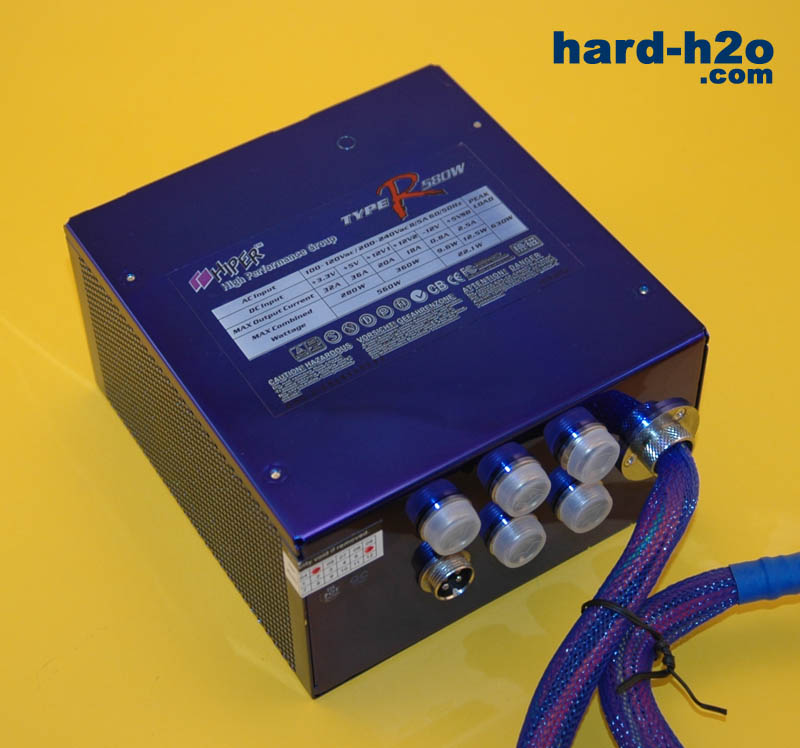

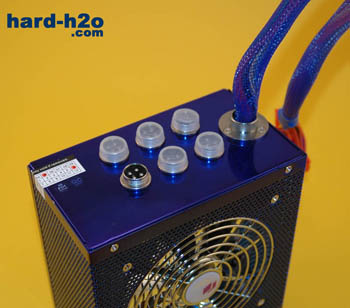

Por el lado delantero tenemos los 6 enchufes modulares para conectar los cables según nuestras necesidades; hay 4 enchufes de 4 pines para los cables con molex, uno de 3 pines para el conector PCI-Express y un conector de 2 pines para la alimentación de 12V auxiliar de la placa base, este enchufe es alimentado por la fase dedicada +12V2. Observamos también el precinto de garantía en una de las esquinas.


Ampliar foto Fuente Hiper R Modular 580W

Ampliar foto Fuente Hiper R Modular 580W

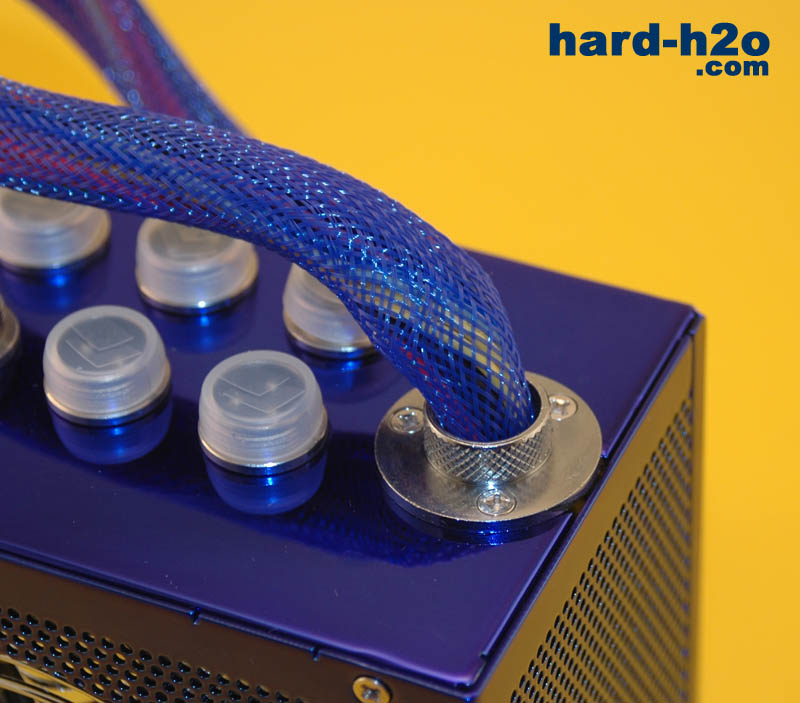

El cable de alimentación ATX principal no es desenchufable ya que tampoco es necesario, pues siempre haremos uso de este conector, de esta forma también se consigue minimizar las pérdidas por resistencia que un enchufe adicional puede conllevar. La longitud del cable ATX es inferior a fuentes de la competencia y puede llegar a ser algo corto en cajas grandes o donde la fuente esté más alejada de la placa base.

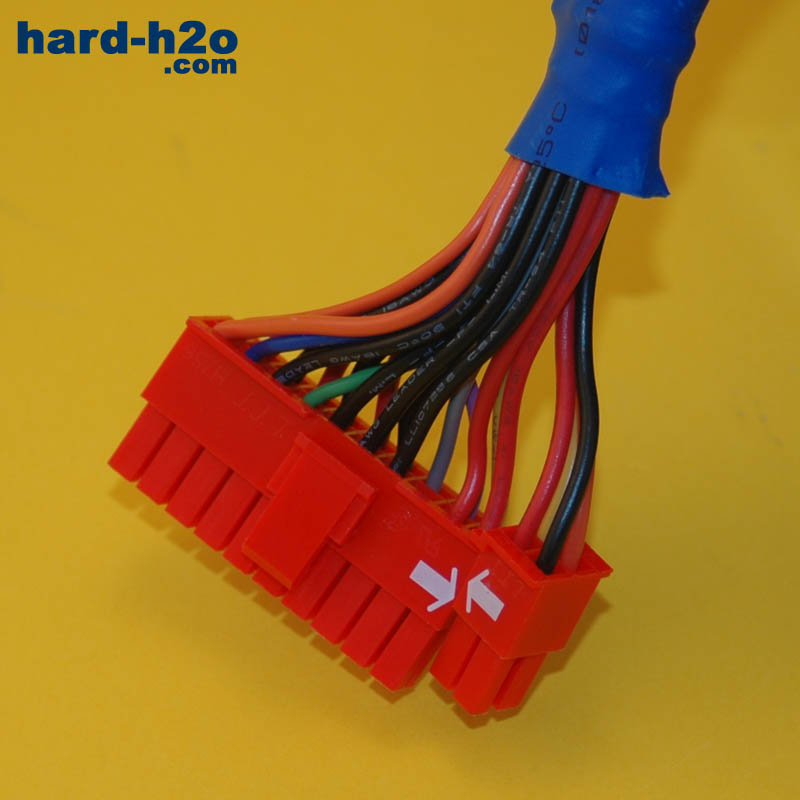

El enchufe ATX principal es universal y sirve tanto para placas de 20 pines como de 24 pines, simplemente podemos separar los 4 pines adicionales que van unidos al principal con unos clips.


Ampliar foto Fuente Hiper R Modular 580W

Ampliar foto Fuente Hiper R Modular 580W

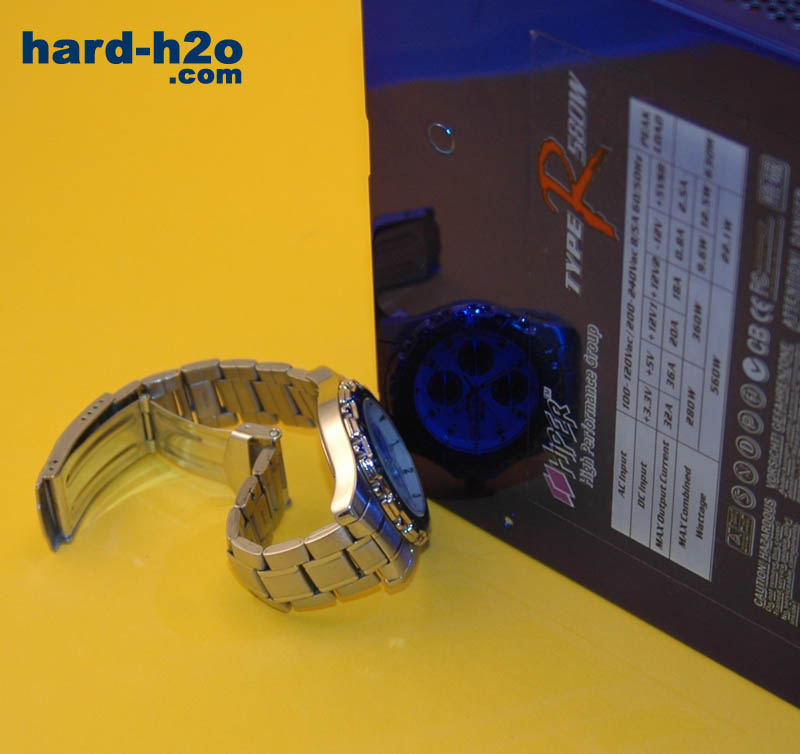

Por el lado superior no resalta nada y es donde se encuentra el adhesivo de especificaciones. Todos los cables que lleva la fuente tienen un buen acabado y llevan malla de color azul con termoretráctil azul en los extremos, los enchufes son de color rojo intenso y tanto la malla como los enchufes lucen bajo la luz ultravioleta. Los conectores están chapados en oro para minimizar la oxidación y las pérdidas de la conexión.

El acabado de esta fuente es sorprendente, se trata de una capa de titanio de alto brillo y una capa de laca transparente de color azul, el resultado es muy bueno y tiene mucho reflejo.


Ampliar foto Fuente Hiper R Modular 580W

Ampliar foto Fuente Hiper R Modular 580W

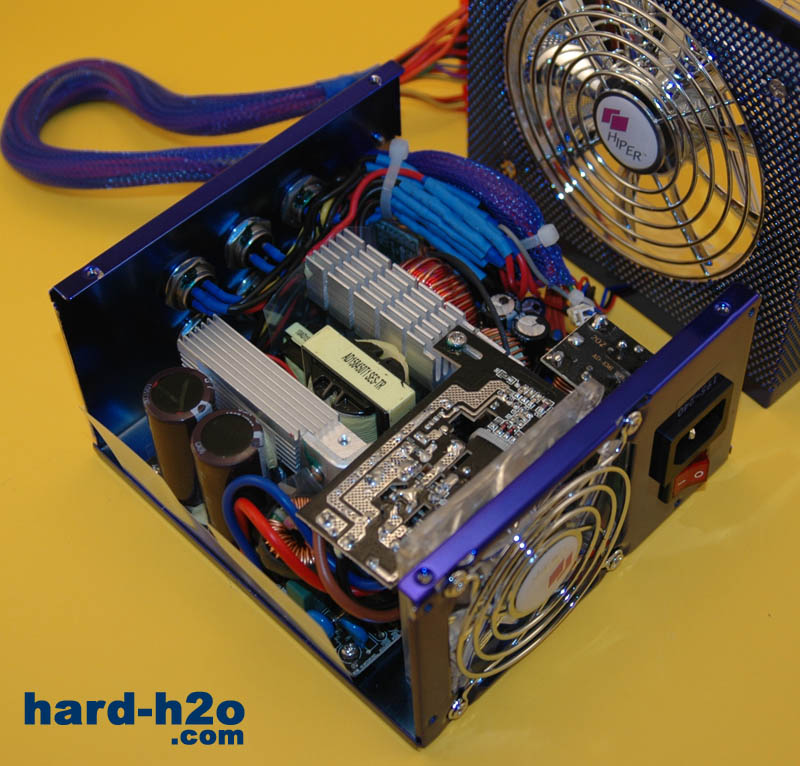

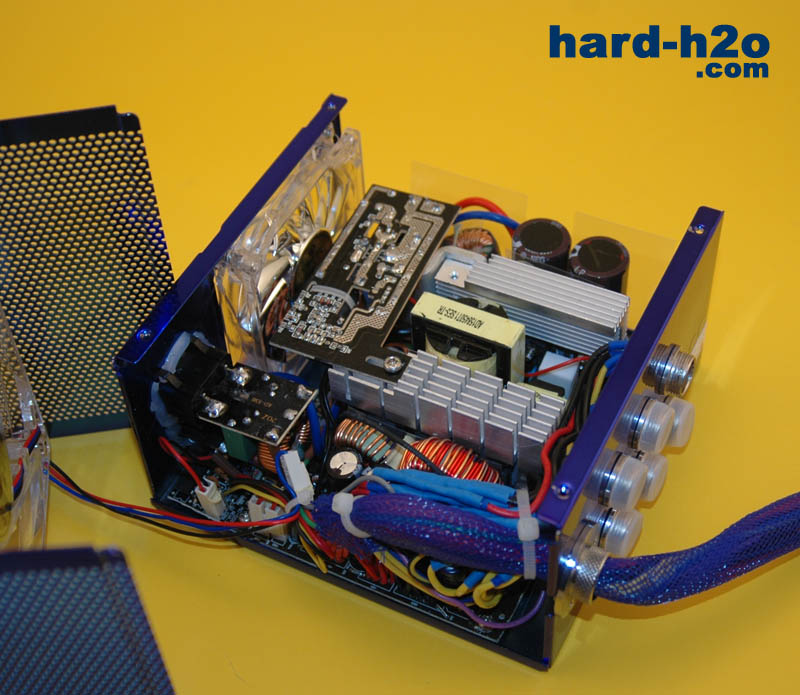

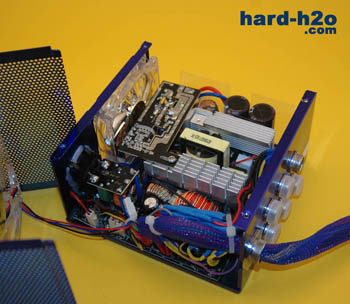

Aquí podemos ver el interior de la fuente, tenemos el circuito de PFC activo junto al ventilador trasero, los dos grandes condensadores de filtrado de entrada, que son de 820µF/200v de la marca -NEG-, los condensadores de las salidas son de Fuhjyyu. Por otro lado los disipadores, aunque suficientes con la buena ventilación que ofrecen los dos ventiladores, podrían ser algo más generosos.

La conexión interna de los enchufes modulares es por cables independientes que van soldados al PCB mediante unos enchufes intermedios.


Ampliar foto Fuente Hiper R Modular 580W

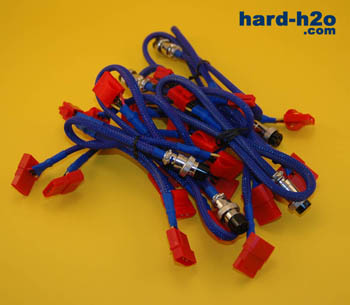

Si nos fijamos en la foto vemos los bifurcadores de molex con conectores macho/hembra para componer así nuestros cables según gusto, simplemente enchufaremos uno de los cables principales al bifurcador y tendremos entonces dos conectores molex, podemos seguir enchufando unos a otros para ganar en enchufes aunque es recomendable repartir la carga entre los 4 conectores principales. Como los cables salen por la parte inferior del conector macho/hembra podemos tener problemas si tenemos poco espacio por debajo del dispositivo.

Disponemos además un segundo enchufe PCI-Express para sistemas SLI mediante un cable adaptador con dos Molex macho, por lo que con una configuración SLI perderemos dos enchufes molex. Hay también dos adaptadores Molex - 2x SATA, como los molex de 5¼ no suministran el voltaje de 3,3V tampoco tenemos tal voltaje en los enchufes SATA por lo que no sería compatible con discos duros que precisen este voltaje. Aunque el uso de los adaptadores puede ser útil para componer los cables según gusto, en un sistema SLI con varios discos SATA nos quedamos pronto sin conectores Molex para otros dispositivos y tendremos que adquirir separadores adicionales.


Ampliar foto Fuente Hiper R Modular 580W

Ampliar foto Fuente Hiper R Modular 580W

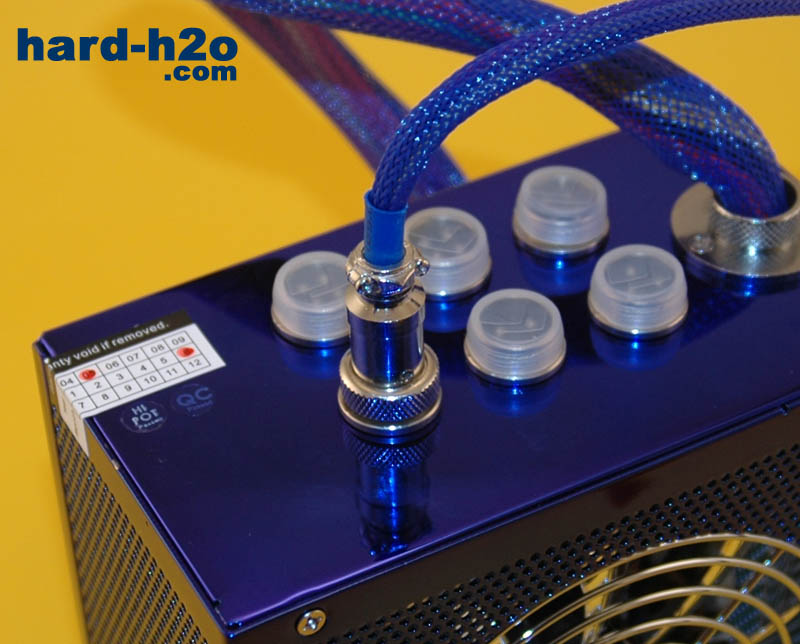

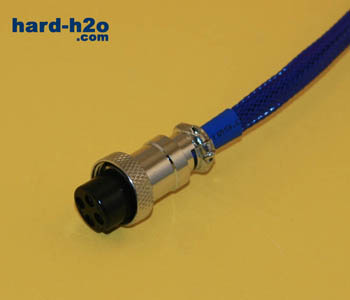

Los enchufes modulares son de tipo XLR estilo aviación atornillables, ofrecen una buena conexión y seguridad ya que sólo entran de una forma y los podemos atornillar para prevenir que se aflojen.

El aspecto con los cables enchufados es muy bueno gracias al acabado cromado de los enchufes.


Ampliar foto Fuente Hiper R Modular 580W

Ampliar foto Fuente Hiper R Modular 580W

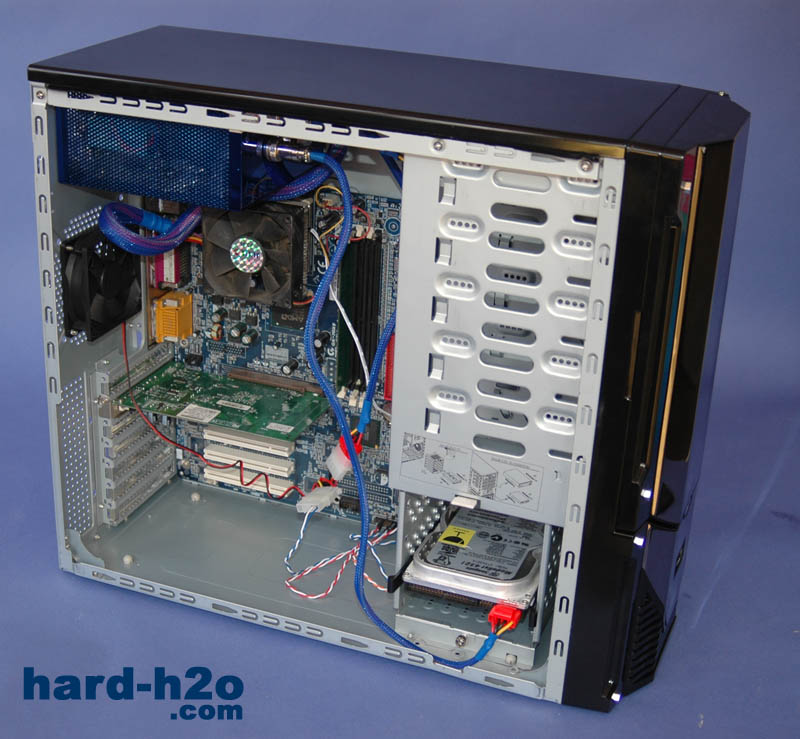

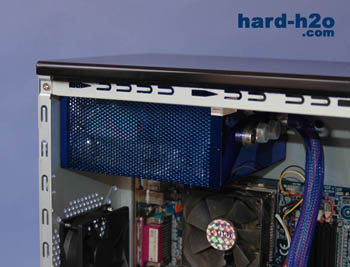

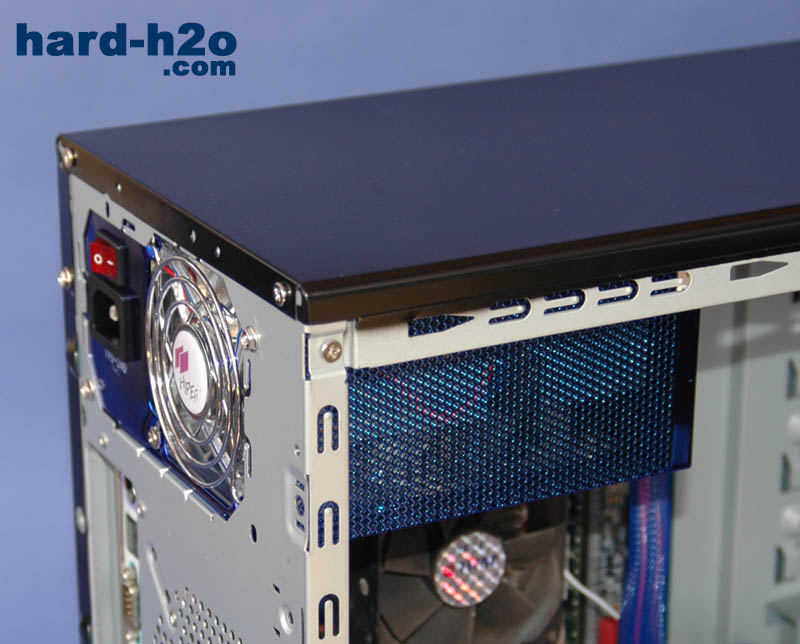

Vamos a proceder a montar la fuente en nuestra caja, es preferible montar primero la fuente sin los cables enchufados y luego ir escogiendo la longitud y los cables ideales para nuestra configuración.


Ampliar foto Fuente Hiper R Modular 580W

Ampliar foto Fuente Hiper R Modular 580W

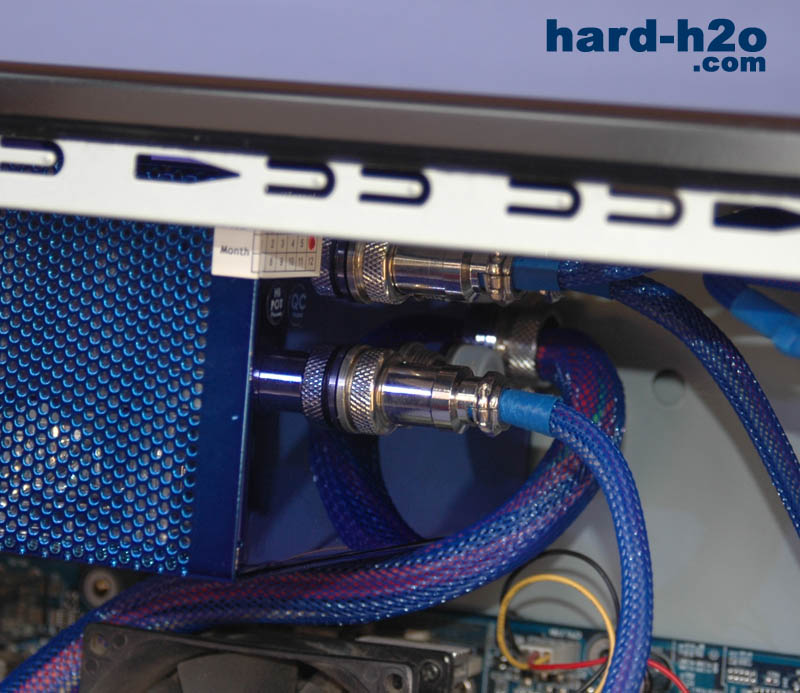

Ahora enchufamos los conectores según la necesidad de nuestro equipo, los enchufes sólo entran de una forma y lo hacen muy firmemente, luego apretamos las tuercas para asegurar que los cables no se puedan aflojar.

La longitud de los 4 cables ATX es diferente para evitar cables innecesariamente largos en las zonas próximas a la fuente.


Ampliar foto Fuente Hiper R Modular 580W

Ampliar foto Fuente Hiper R Modular 580W

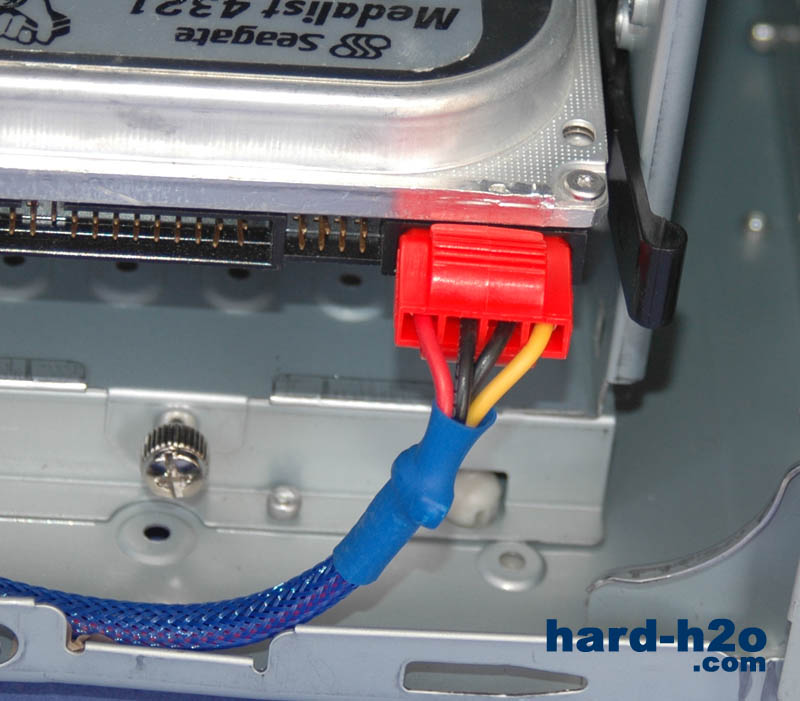

Los conectores Molex principales y las extensiones de los bifurcadores son de tipo EZ-Grip 'saca-fácil', basta con presionar el conector por ambos lados y saldrá del enchufe sin apenas tener que tirar de él. Los enchufes macho/hembra no tienen esta característica ni el molex principal de 45cm de pero creemos que esto es un error de nuestro modelo y no es habitual.

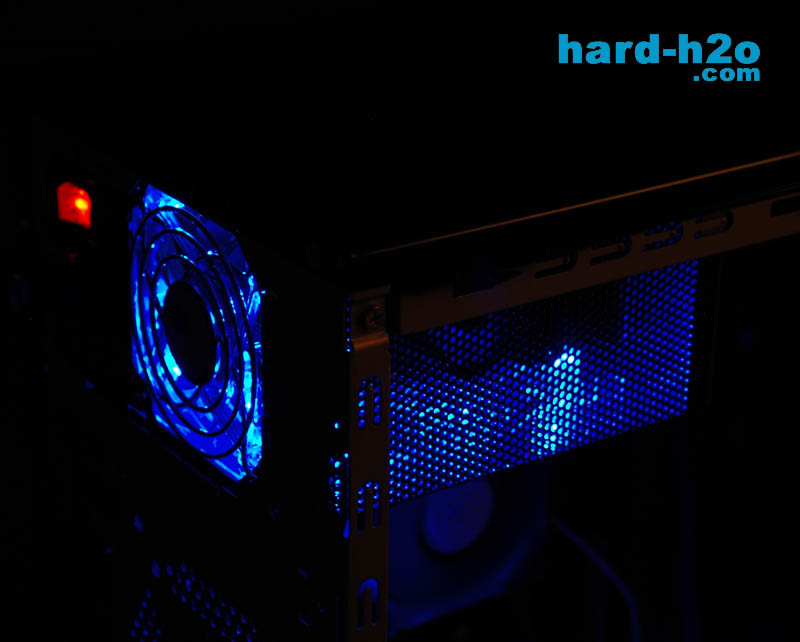

El aspecto a oscuras con la fuente encendida es muy bueno, la chapa agujereada de la tapa principal de la fuente permite ver la luz azul de los ventiladores. Lógicamente se verá mucho mejor en cajas con ventana lateral y con iluminación UV para ver lucir los cables de la fuente.


Equipo de pruebas:

Componente:

Modelo:

- Placa Base

- Epox 8RDA+

- Procesador

- AMD Tbred-B 2300 MHz @ 1.80V

- Memoria

- 2x256 PC3200 @ 2,63V

- Tarjeta gráfica

- ATI Radeon 9500 128MB

- Dispositivos

- 3 tarjetas PCI

- 2 discos duros

- 2 grabadoras CD/DVD

- Ventiladores

- 3 ventiladores de 8cm

- 1 ventilador de 12cm

- SAI

- 800VA interactivo pseudo-sinusoidal

- Prueba de voltajes:

Antes de nada se ha dejado funcionando el PC durante un mínimo de media hora para que todos los componentes y sobre todo la fuente alcance su temperatura normal de funcionamiento, luego se han tomado los valores del controlador de sensores de la placa mediante los programas MBM y USDM y con un multímetro digital (modelo CIE 125) directamente en la clavija ATX, ambas mediciones se han tomado tanto en reposo (idle) como a plena carga (full) con el Prime95 en modo 'maximum heat'.

Como podemos observar en la tabla de abajo, los voltajes obtenidos son bastante buenos, únicamente los valores de la línea de +5 medidas con el sensor interno son algo bajos pero los obtenidos con el multímetro son correctos, la línea de +12V es algo alta ya que el sistema de prueba no consume mucha corriente de esta línea, de todas formas no nos tenemos que preocupar ya que tanto esta línea como las demás están dentro de las especificaciones.

Linea

Sensor Interno

Multímetro

Reposo

Carga

Reposo

Carga

+5V

+4,78

+4,65

+5,07

+5,01

+12V

+12,10

+12,16

+12,48

+12,55

+3,3V

No disponible

+3,40

+3,40

-5V

No disponible, no tiene línea de -5V

-12V

-12,85

-13,09

-12,78

-12,91

+5Vsb

+4,87

+4,85

+5,12

+5,12

- Prueba de consumo eléctrico:

Para averiguar el consumo eléctrico del equipo así como el factor de potencia hemos usado un 'aparato medidor de energía' que se enchufa simplemente en serie a la toma de corriente de la fuente. El voltaje de entrada se ha mantenido alrededor de 227V durante las pruebas. El factor de potencia en reposo y carga es inmejorable gracias al PFC Activo que en esta fuente trabaja de forma excelente, de esta forma podemos ahorrar dinero si nos facturan por intensidad (zonas industriales o gran empresa). El comportamiento con el PC apagado y la fuente en modo StandBy es curioso, muestra 1W y cada cierto tiempo (15-20s) tiene un pico de consumo hasta 90W para cargar los condensadores, de esta forma se logra obtener un factor de potencia perfecto incluso en StandBy y con un consumo de corriente bajo.

Linea

StandBy

Reposo

Carga

Potencia

1 W - 90 W

196 W

246 W

Intensidad

0,06 A

0,85 A

1,08 A

Factor de Potencia

0,10 - 1,00

1,00

1,00

- Nivel sonoro de la fuente:

Antes de nada tenemos que decir que la fuente probada tiene un problema con el ventilador trasero ya que a veces no logra arrancar y se queda parado, inspeccionándolo hemos detectado que está defectuoso uno de sus bobinados y sólo arranca si queda en una posición de polos concreta. Este defecto hace que gire más lentamente el ventilador y por ello mueva menos aire y suene menos de lo normal, aunque creemos que la diferencia no llega a ser mucha como para cambiar la percepción de ruido. Este tipo de defectos no son frecuentes y nos pueden ocurrir con cualquier aparato y no habría problema alguno en sustituir la fuente en donde la hemos adquirido.

El nivel sonoro de esta fuente es muy bueno llegando a ser inaudible, cualquier otra parte del ordenador sobrepasa al sonido de la fuente, incluso se escuchan antes los discos duros que a la propia fuente, esto la hace ideal si tenemos ya un PC silencioso y nos falte silenciar también la fuente de alimentación.

- Conclusión:

Nos gusta:

Puede mejorar:

- Voltajes buenos y estables

- Cable ATX principal algo corto

- Funcionamiento muy silencioso

- Sin conectores SATA y SLI directos

- Enchufes modulares, solamente usamos los cables que necesitamos


- Acabado excelente con buena estética


Esta fuente de Hiper es capaz de suministrar gran cantidad de potencia con unos voltajes buenos y estables, es ideal para sistemas con gran consumo como puede ser el caso de hardware de última generación con dos gráficas en modo SLI. Gracias a los enchufes modulares podemos ordenar mejor el interior de nuestra caja sin tener que preocuparnos más de esconder los cables que no necesitamos. El acabado general es excelente y estética muy llamativa, los ventiladores de LEDs azules junto a la chapa agujereada crean un bonito efecto luminoso, si además contamos con luz UV en nuestra caja el efecto resultante es perfecto ideal para los amantes del modding. El cable ATX principal podría ser algo más largo y podría haber enchufes modulares dedicados para los enchufes SATA y el segundo conector PCI-Express para no gastar tantos molex de 5¼. En general una fuente recomendable para los entusiastas del modding y con equipos que requieran de gran energía.
