Revoltec Graphic Freezer
· Análisis: | Quetedigo | · Fotos y montaje: | Franzol |
· Publicado por: | Franzol | · Fecha: | 01/09/2005 |
|
Revoltec, una de las firmas alemanas líder en refrigeración y accesorios para modding, va más allá con este producto que os presentamos: un disipador para nuestra tarjeta gráfica con un LED azul incorporado. Con este producto matamos 2 pájaros de un tiro: mejoramos la refrigeración de nuestra tarjeta, haciéndola adecuada para el OC y le añadimos un toque de color nuestra caja.
Especificaciones del producto:
| Peso | 332g aprox. |
| Conexión | 3 pines con adaptador a 4 pines. |
| Material | Cobre y Aluminio. |
| Fan | 60x60x12 mm a 2700 rpm. |
| Contenido | Disipador, 8 disipadores de memoria y manual. |
| Compatiblidad | Ati y Nvidia con agujeros en el PBC. |
Presentación y vista en detalle:
 |  |

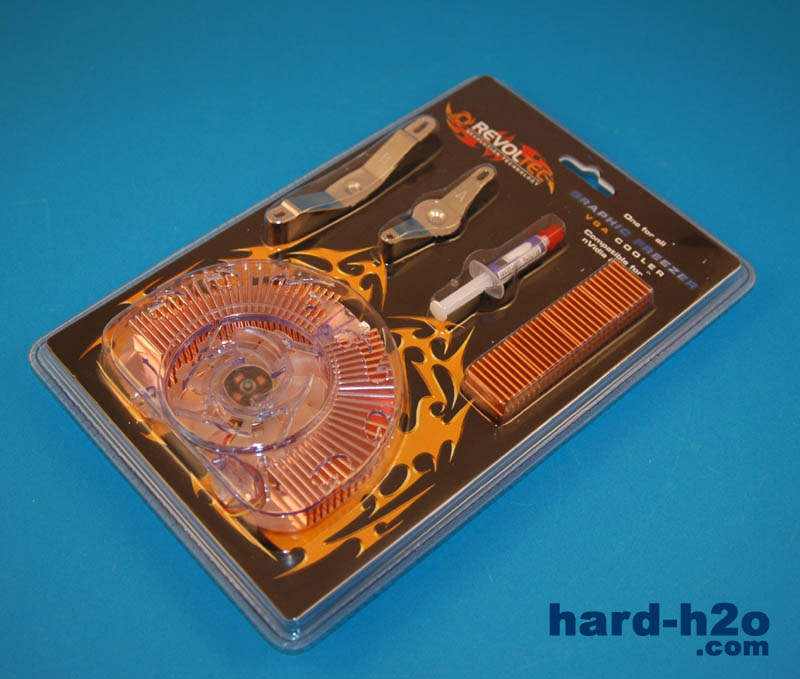

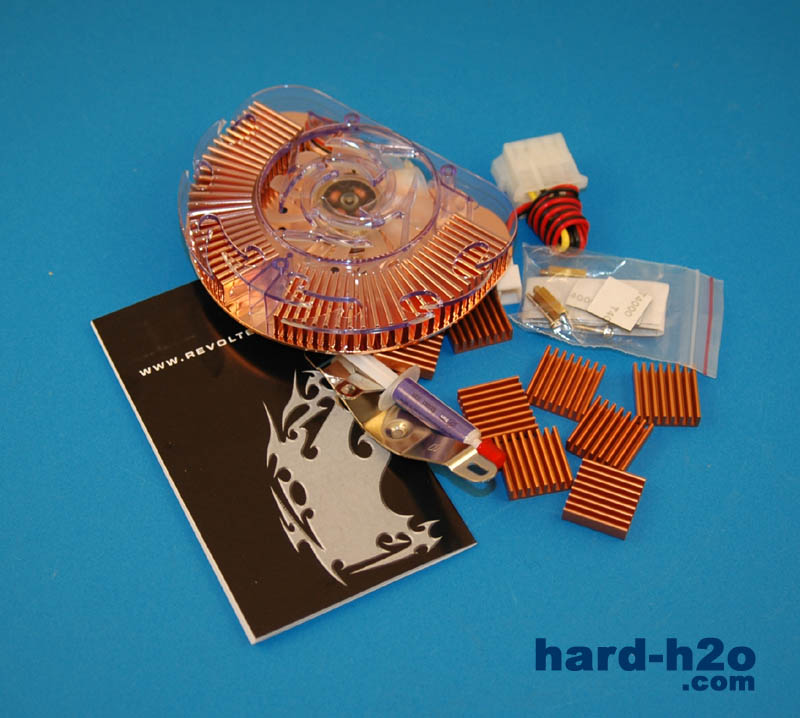

| El producto se presenta en la caja típica de plástico, dejando a la vista los componentes que integran el paquete. | Tenemos el disipador en forma de semicírculo, 8 disipadores de memoria, adaptador molex de 3 a 4 pines, manual de instrucciones, tornillos, arandelas y agarres para la sujeción. |
 |

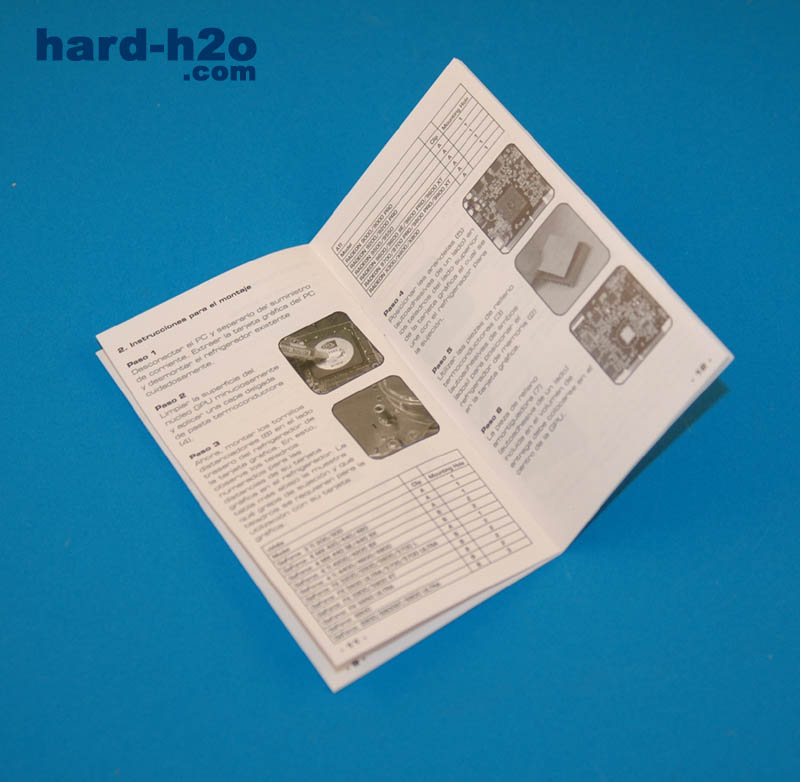

| Como podemos observar, el manual viene en español, algo muy de agradecer. Aunque tiene un fallo en la traducción, el cual incita a colocar mal la pegatina que va detrás de la tarjeta; afortunadamente en la foto se observa la posición correcta. |
 |  |

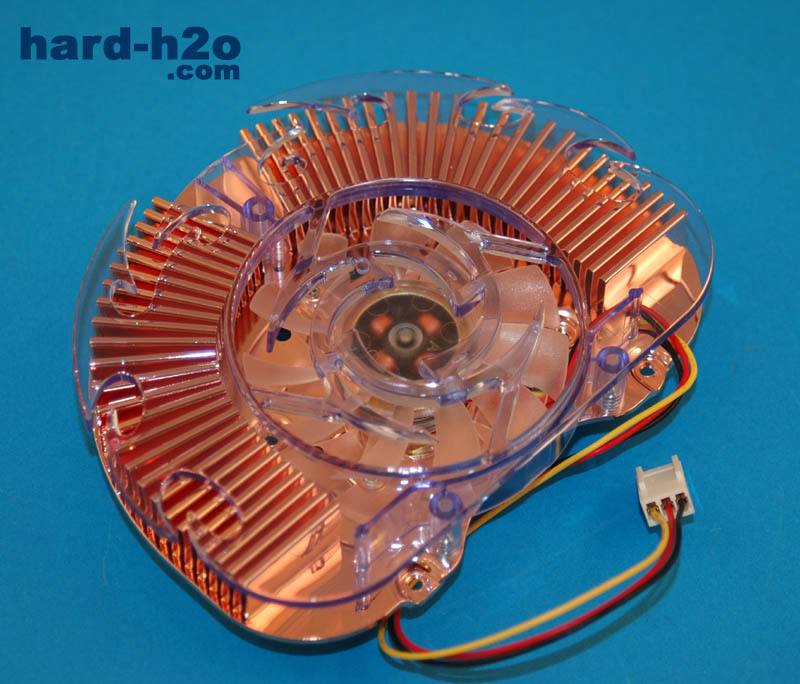

| Este disipador es válido para todas las tarjetas gráficas ATI y NVIDIA que tengan 2 orificios de retención en el PCB (placa de la gráfica). | Tiene forma de semicírculo algo alargado, con un mólex de 3 pines, perfecto para saber en todo momento las rpm del ventilador y poder controlar la velocidad según nuestras necesidades, con un máximo de 2700 rpm. |
 |  |

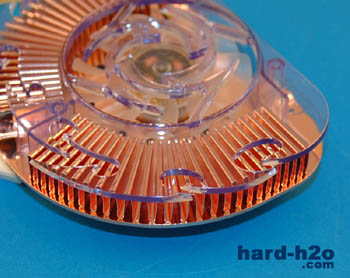

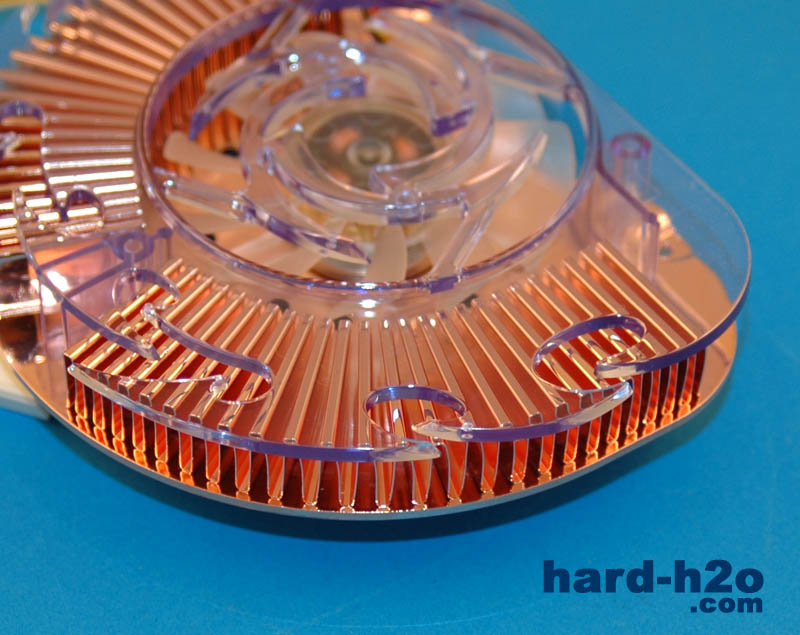

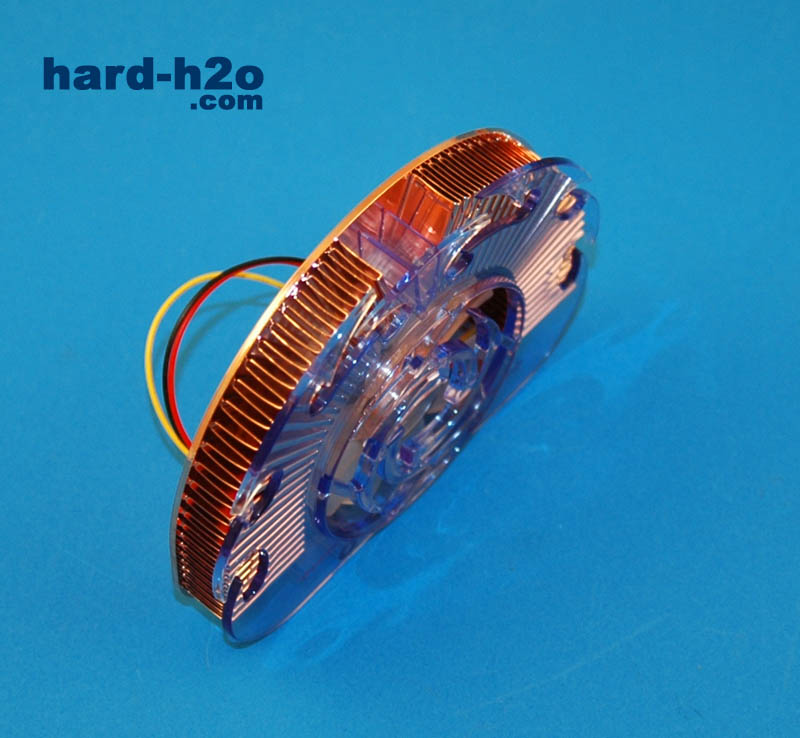

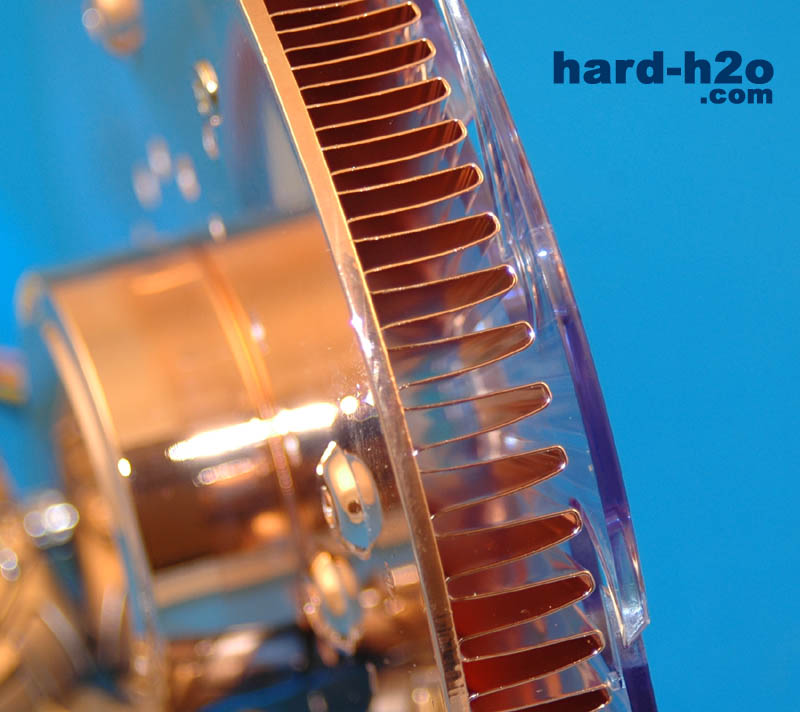

| Vemos que el grosor del disipador no es nada grande, todo lo contrario, es muy delgado. Un aspecto muy bonito y un buen rendimiento son sus principales características. | El disipador es totalmente de cobre, a excepción de la parte superior, de material acrílico. Las aletas son densas y muy finas para mejorar el intercambio de calor. |
 |  |

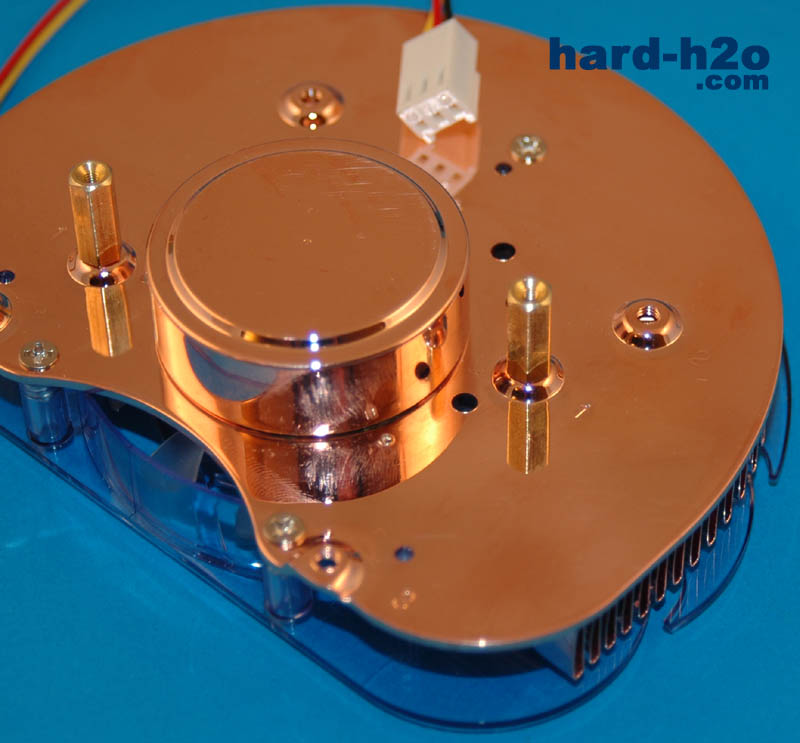

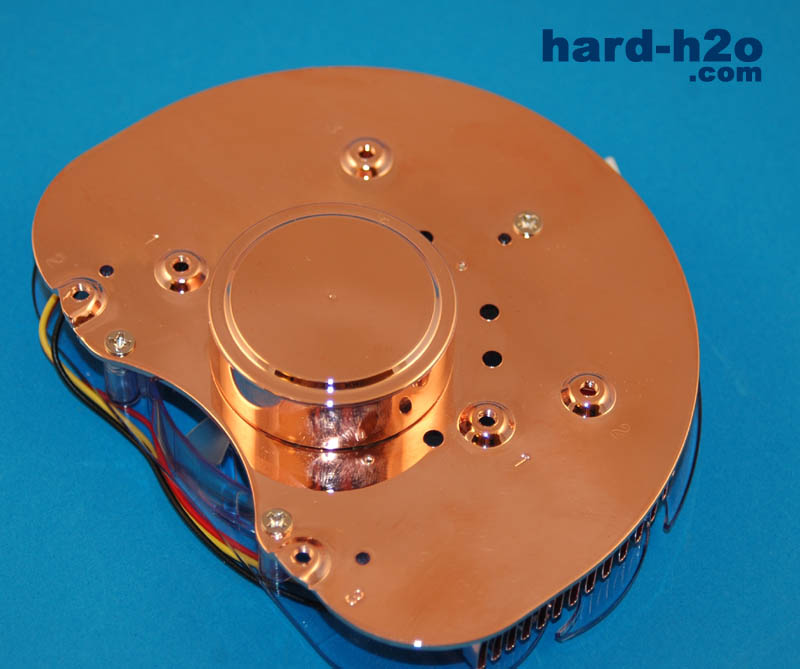

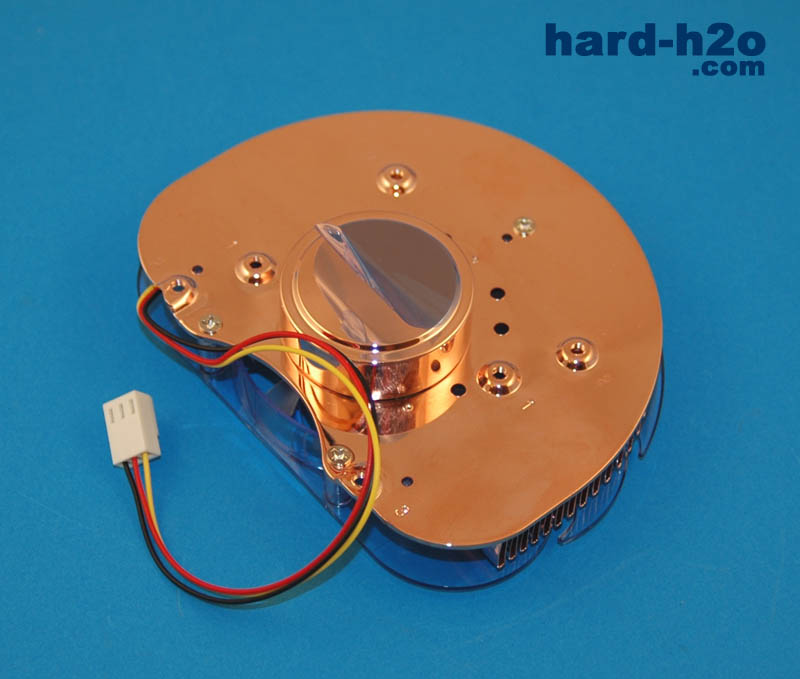

| Por detrás, vemos la superficie del disipador, que es la que quedará encima justamente del núcleo de la tarjeta gráfica. |
|
 |  |

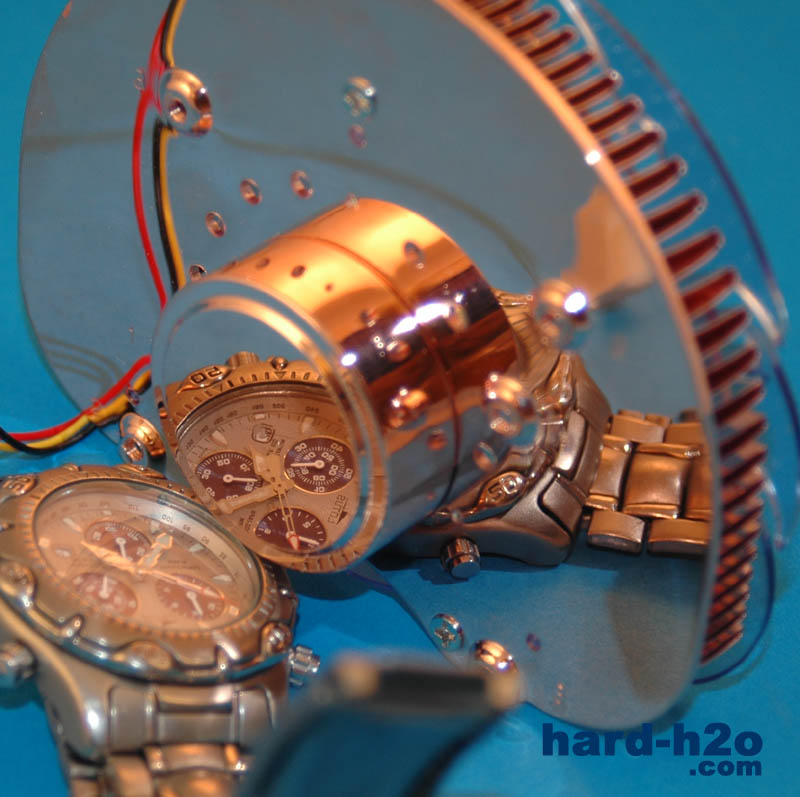

| El pulido de la parte de atrás como de la superficie del disipador, es excepcional... | El LED azul se haya en el ventilador y alrededores, esas pequeñas lámparas distribuidas en el acrílico. Que no os lleven a engaño el tamaño, la luz que da es extremadamente buena |
 |

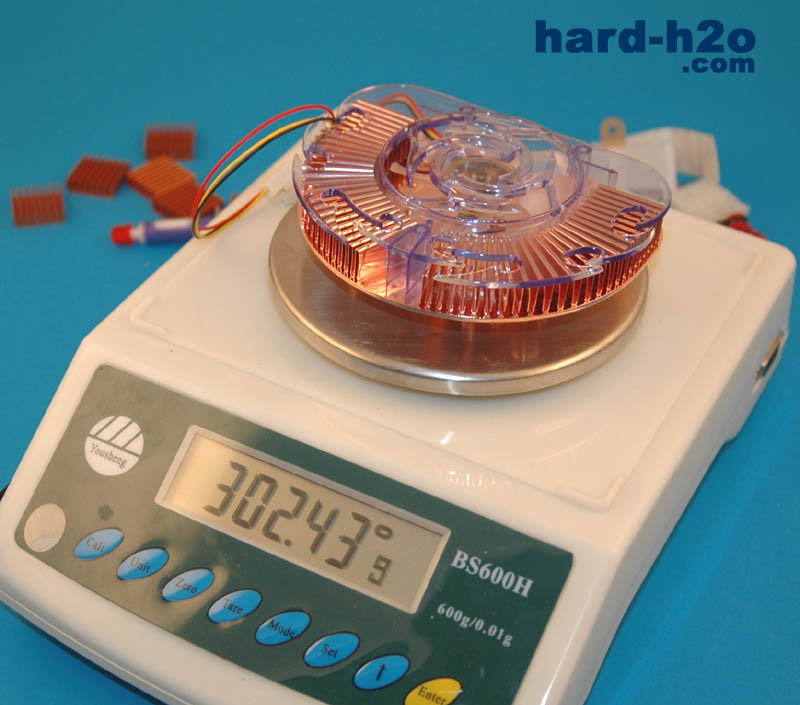

| Observad que el peso del disipador es de 302 g, aproximadamente. Un peso muy ajustado que evitará un excesivo sufrimiento de la gráfica.. |
 |  |

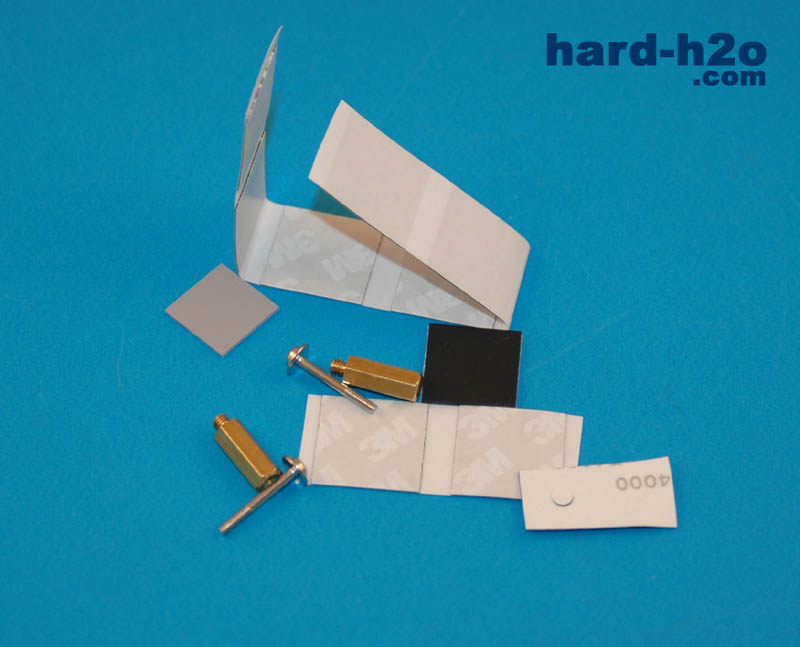

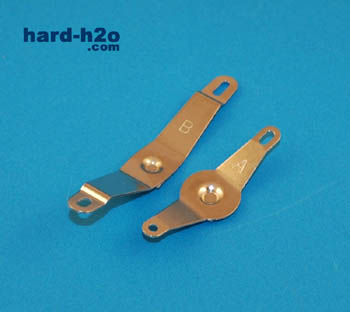

| El paquete incluye unas pegatinas térmicas para poder instalar los disipadores a los módulos de memoria de la tarjeta | Como hemos dicho antes, este disipador tiene una gran compatibilidad. Vienen 2 enganches para el disipador, cada uno de un tamaño distinto según la distancia de las perforaciones del PCB, para poder instalarlo en el mayor número de modelos de tarjetas gráficas. |
 |  |

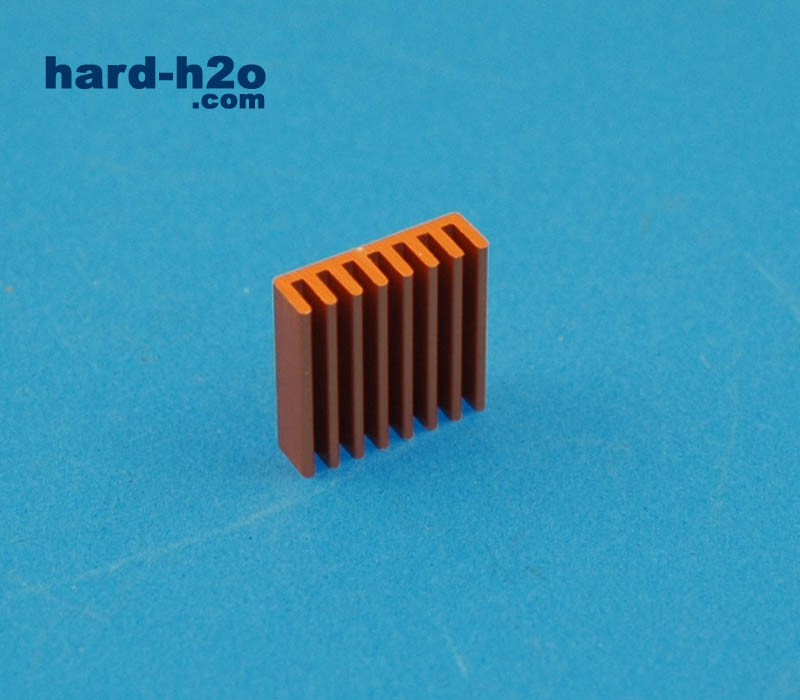

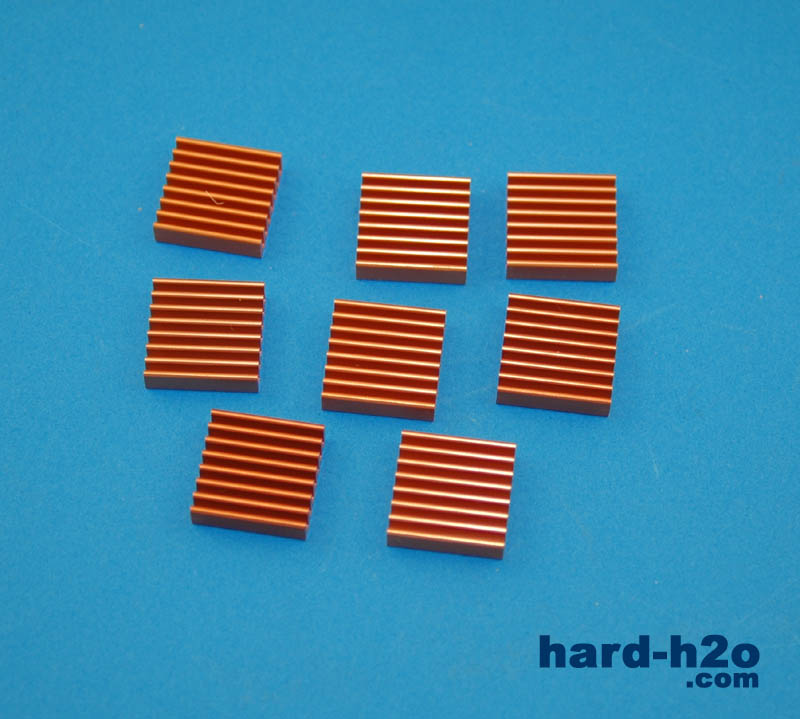

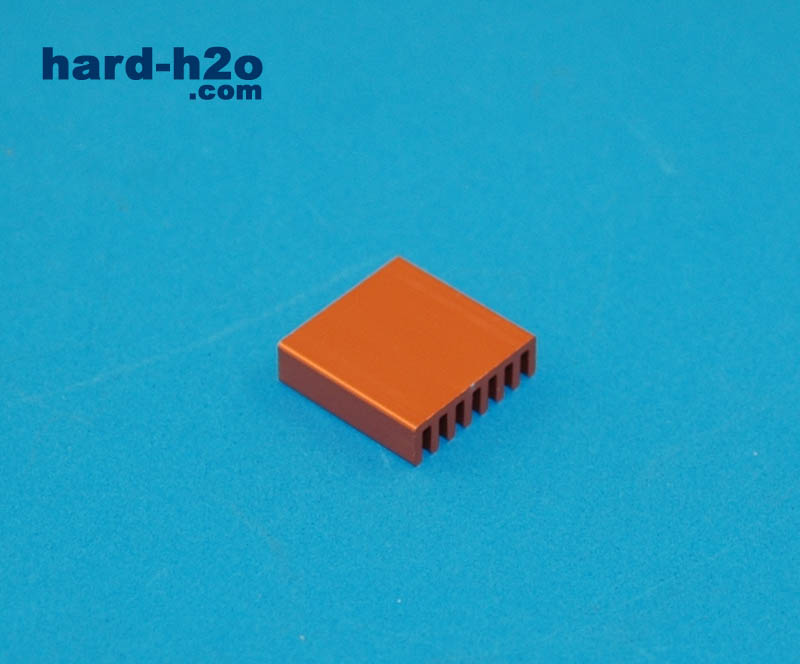

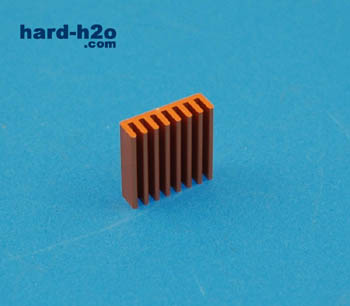

| 8 disipadores de RAM, son los incluidos en el paquete; están fabricados en aluminio pero tienen un acabado en cobre, para dar un mejor aspecto. | La disipación que ofrece a la RAM es excepcional gracias a las hendiduras del disipador. |
 |  |

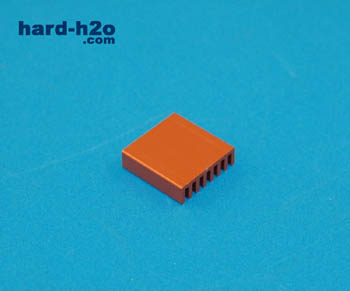

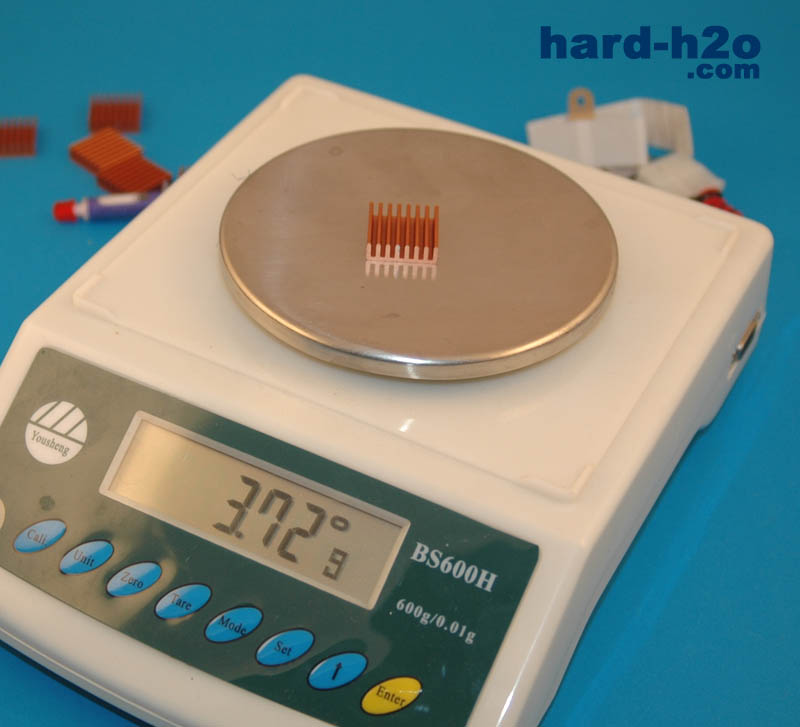

| El pulido de la base es también muy bueno. | El peso, como era de esperar, de cada disipador, es pequeño, ofreciendo una total garantía al ir pegados a los módulos de RAM, sin miedo a que se despeguen. |
Instalación:
 |  |

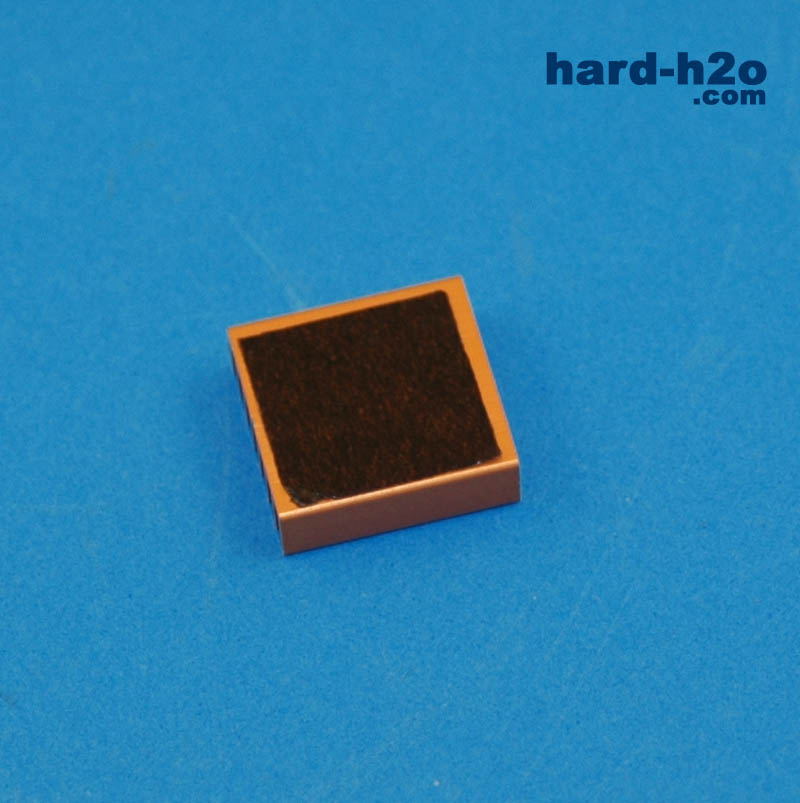

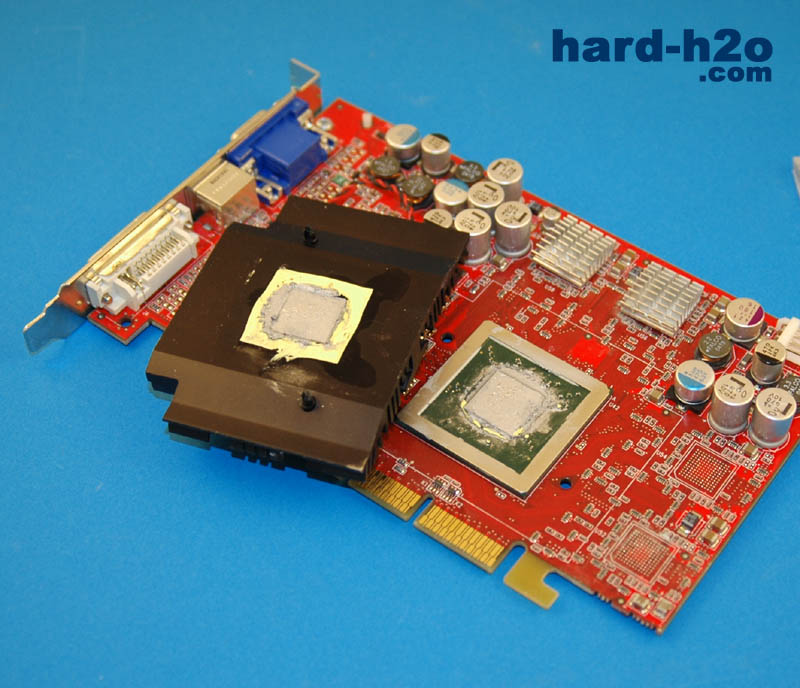

| Veremos la instalación del conjunto completo. Lo primero es quitar viejo disipador de la tarjeta gráfica | Tendremos preparados los disipadores de RAM, con las correspondientes pegatinas ya colocadas. |
 |  |

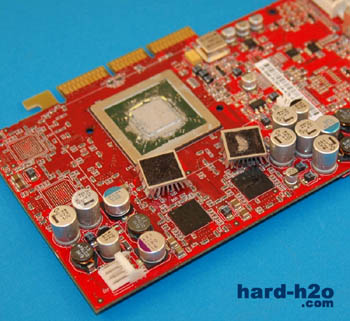

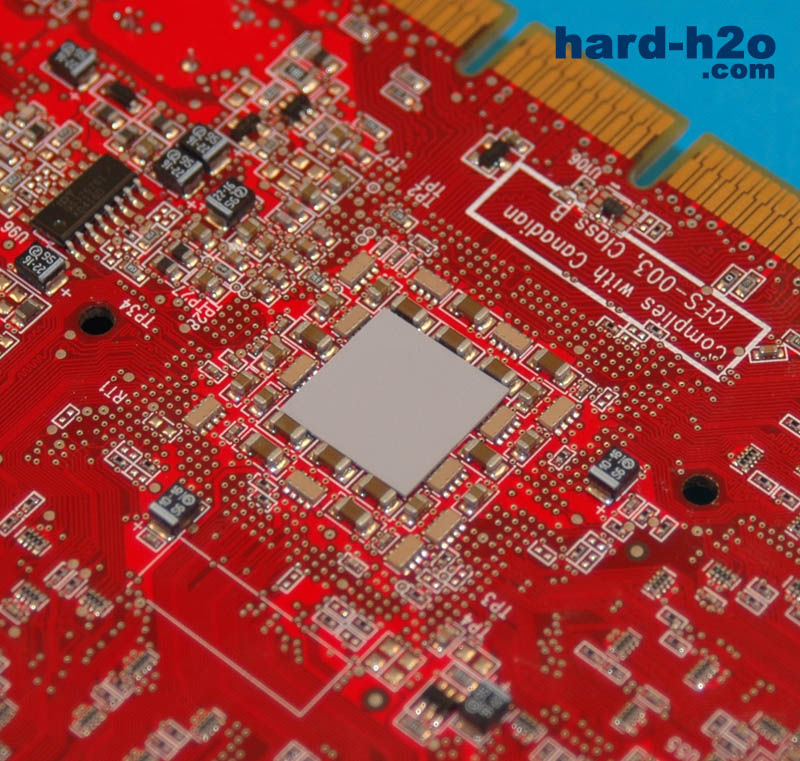

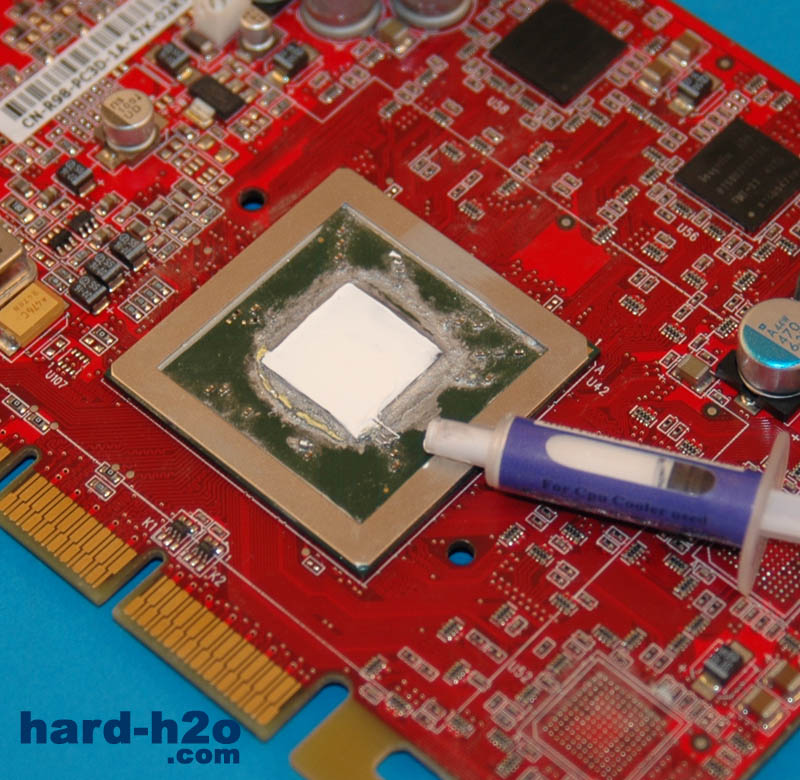

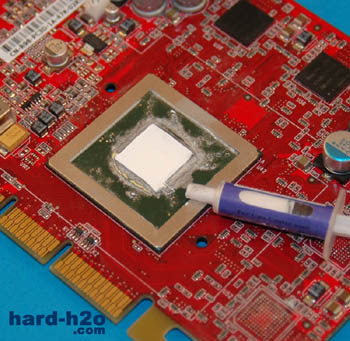

| Una vez todo quitado, incluido los antiguos disipadores de memoria, procedemos a limpiar las superficies, a ser posible con un producto especializado como . | Cuando lo tengamos todo limpio, aplicamos la masilla térmica que viene incluida, a no ser que tengáis alguna mejor (Artic Silver, por ejemplo). Añadimos una fina capa y expandimos. |
 |  |

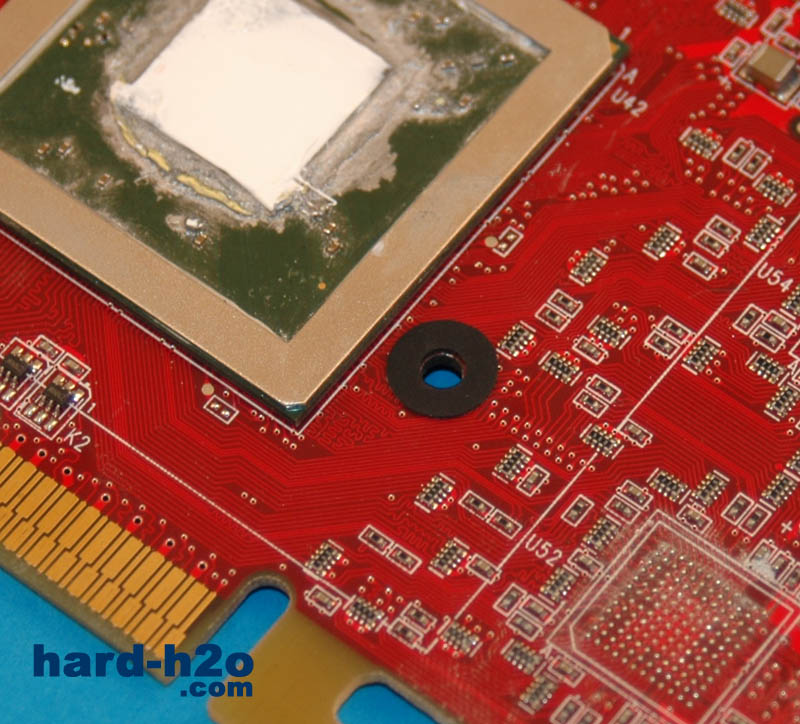

| Ahora pasamos a colocar los tornillos de sujeción al disipador en la posición correcta, según los orificios de nuestra tarjeta. | A continuación, colocamos las arandelas de goma, donde irá el disipador; algo importante si no que remos que haga corriente y/o dañar el PCB de la tarjeta. |
 |  |

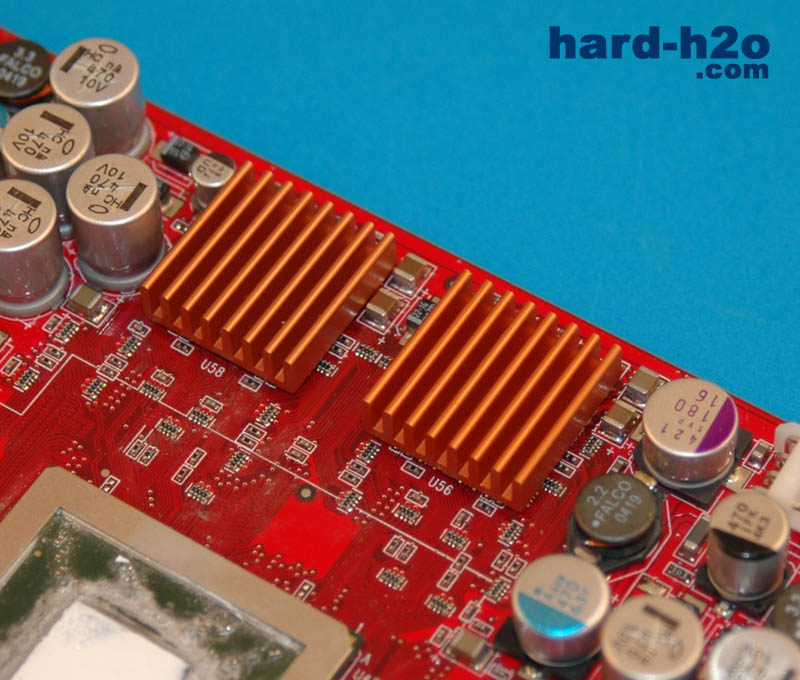

| En este modelo de gráfica, no caben dudas, tenemos tan solo 2 orificios, por lo que el disipador lleva 1 única posición. Colocamos en parte posterior de la gráfica esta pegatina, un error de traducción incita por el contrario a ponerla encima del disipador. | Colocamos los disipadores de memoria por delante y por detrás de la tarjeta....el paquete incluye para un máximo de 4 módulos de memorias, 4 disipadores por arriba y 4 por abajo. |
 |  |

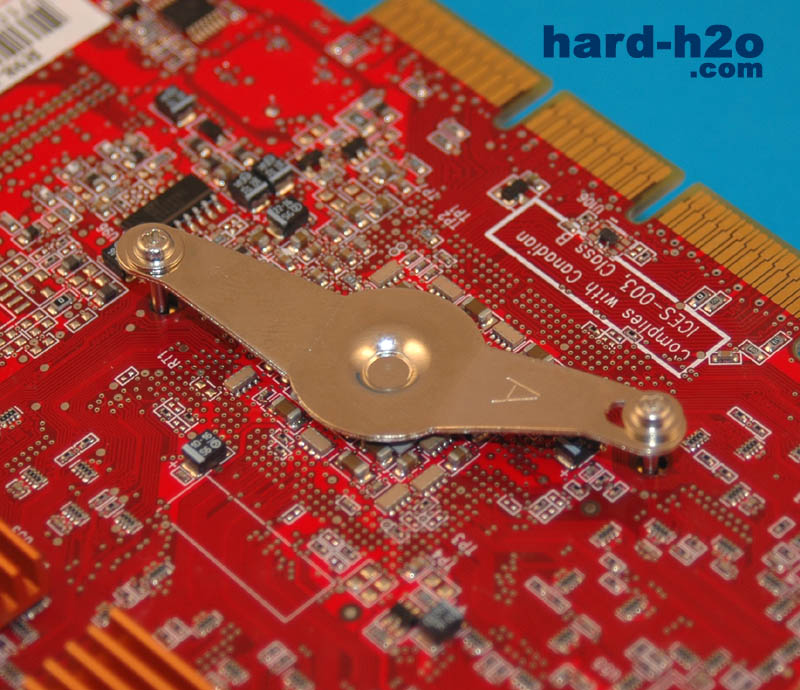

| La instalación de los disipadores de memoria es fácil...tan solo hay que colocarla y hacer presión para que queden bien fijadas....al ser térmicas, se ajustan. | La parte final es el atornillado del disipador...para ello usamos la placa de sujeción, en este caso la A y los 2 tornillos que vienen en el paquete...atornillamos hasta que queden bien fijos, siempre sin forzarlos. |
 |  |

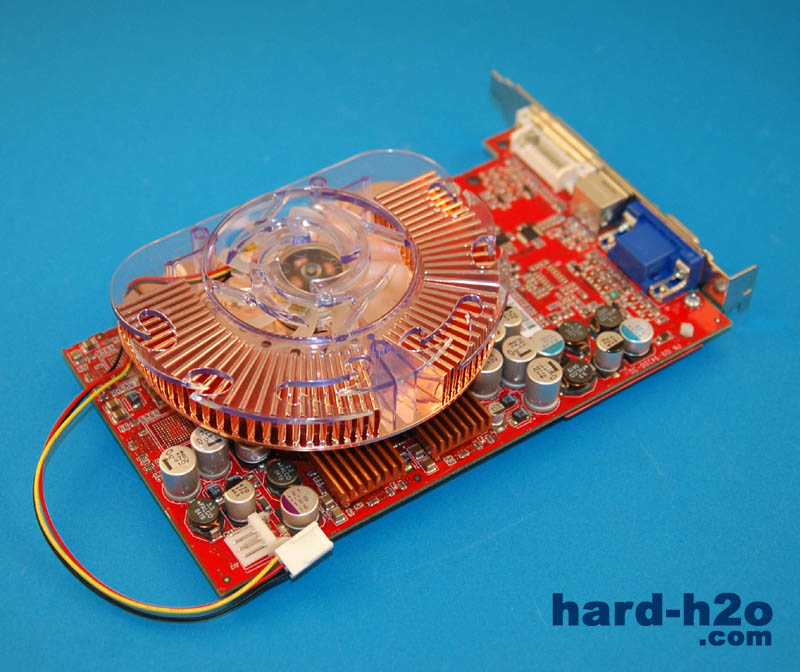

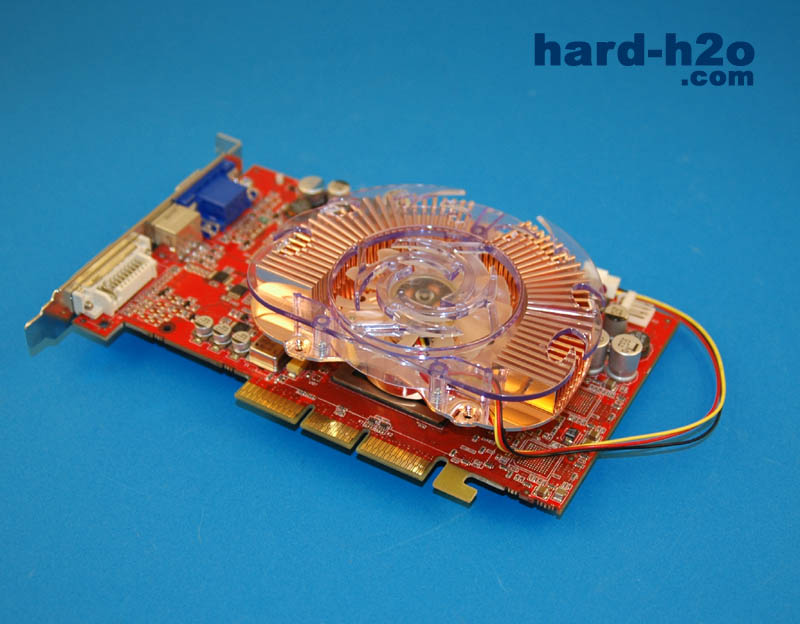

| Y ya tenemos montado este gran disipador...Como veis, queda dentro de la tarjeta, es decir, que no sobresale para nada, no tocando ningún otro componente de nuestro PC. | Una vez colocado, tan solo queda conectar el cable de alimentación a un conector de 3pines, o de 4 pines si usamos el adaptador incluido. |
 |  |

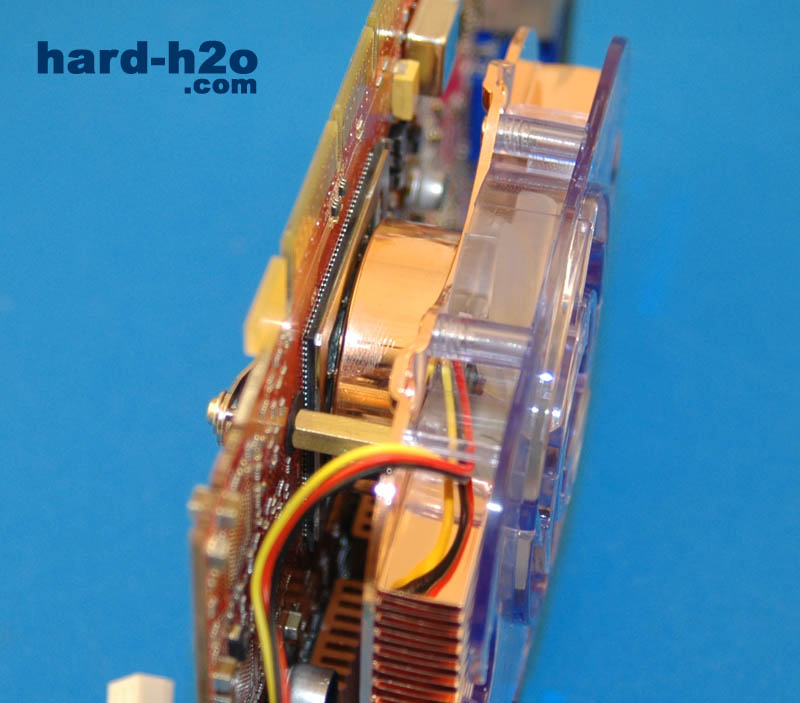

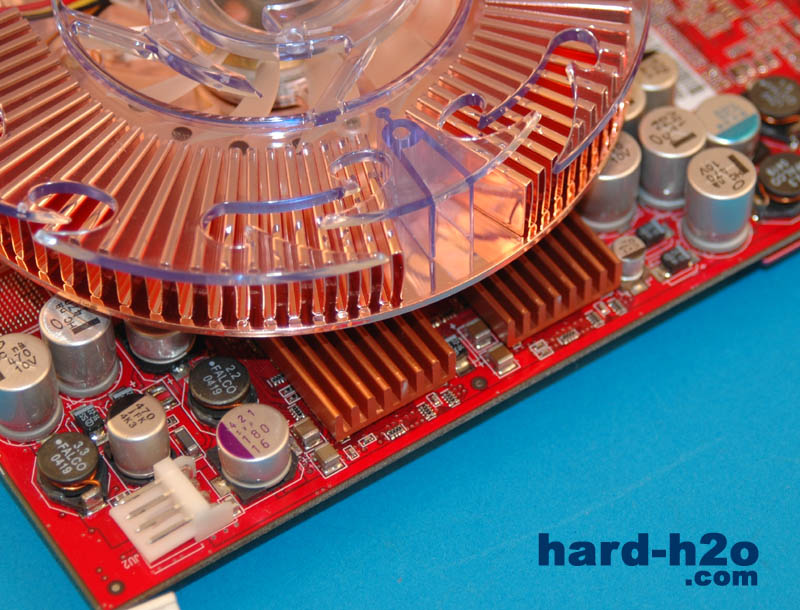

| Vemos que todo está perfectamente dispuesto. El disipador nunca llega a tocar los disipadores de RAM, algo que con otros disipadores puede ocurrir. | Y todo listo; comprobamos que la superficie del disipador está pegado al núcleo de nuestro gráfica y ya podemos colocarla de nuevo. |
 |  |

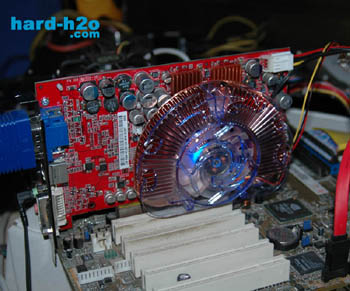

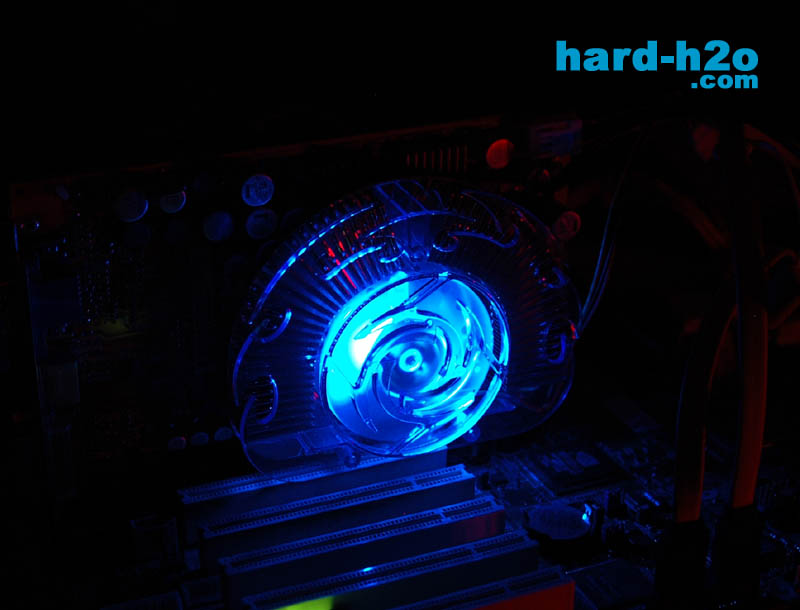

| Tendremos que tener en cuenta que el disipador hará que ocupemos la ranura inmediatamente abajo del nuestro puerto AGP o PCI-e. Con luz ambiente la iluminación del disipador ya es buena... | ... pero con las luces apagadas la cantidad de luz que se desprende es sensacional. |
Test de temperatura:
Procedemos a hacer el test de temperatura sobre esta tarjeta gráfica, una por la gran cantidad de calor que genera. Todas las temperaturas están medidas con sonda y el software usado para poner al máximo la disipación de la tarjeta gráfica es el 3DMark 2003. Veamos como se porta este disipador.
 |

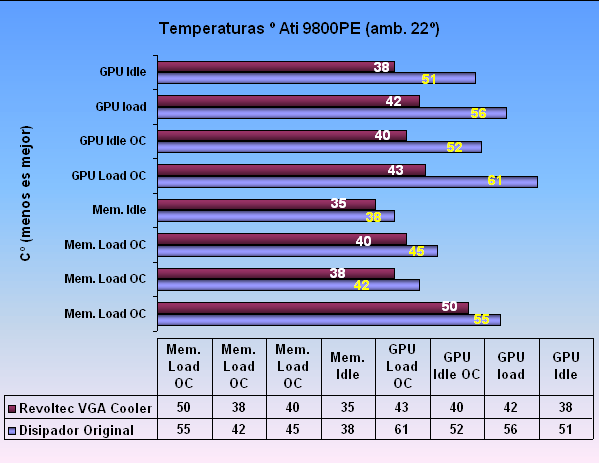

| Tanto en modo "normal" como en modo "OC" el disipador tiene unos resultados excelentes. La bajada de temperaturas de la memoria es de una media de 5º C y la del núcleo (GPU) tiene una media de 14º C menos, una bajada extremadamente buena. |
Conclusión:
| Nos gusta | Puede mejorar |
| Fácil instalación. Manual en español. | Error en la traducción del manual. |
| Excelentes resultados, incluso en OC. | |
| Gran luminosidad y un diseño muy bonito | |
| Compatibilidad muy alta. |
El disipador para VGA Revoltec Freezer ha resultado se una excelente opción para los que buscan para sacar mayor rendimiento al apartado gráfico de su PC y a la vez añadir un toque de luz. Este refrigerador destaca por su diseño y acabado, y a la vez es fácil de instalar, y muy compatible. En definitiva un producto dos en uno que combina refrigeración y modding a la perfección.
Producto cedido por Ibertrónica
| Producto / Enlace | Precio (01/09/05) |
| Disipador VGA Revoltec Graphic Freezer | 28.88 € (IVA inc.) |
| |
