No son pocos los modelos de disipadores que tenemos a nuestra disposición; de diversos tamaños, pesados, ligeros, con ventilador incrustado o intercambiable, multiplataforma, una gran cantidad de combinaciones. El disipador ZEN FZ120 de ZEROTherm es una evolución del , ya que el ventilador es independiente de la estructura del cooler, con un montaje muy sencillo, y sólo para arquitectura Intel.

Especificaciones del producto:

Fabricante	ZEROTherm
Modelo	ZEN FZ120
Compatibilidad	Intel LGA 775 // AMD AM2 y AM2+ (opcional)
Peso	670 gramos
Material	Base y heatpipes de cobre. Aletas de aluminio
Dimensiones del disipador (Alto x Largo x Ancho)	156 mm x 61 mm x 126 mm
Dimensiones del ventilador (Alto x Largo x Ancho)	120 mm x 120 mm x 25 mm
Velocidad y ruido	1.100 ~ 1.800 RPM ± 10 % // 19,5 ~ 31,4 dBA ± 10 %
Caudal máximo de aire	59,48 CFM
Conector	Molex 4 pines PWM
Extras	Pasta térmica ZEROTherm ZT-100 Manual de usuario multilingüe (español)

Presentación y vista en detalle:

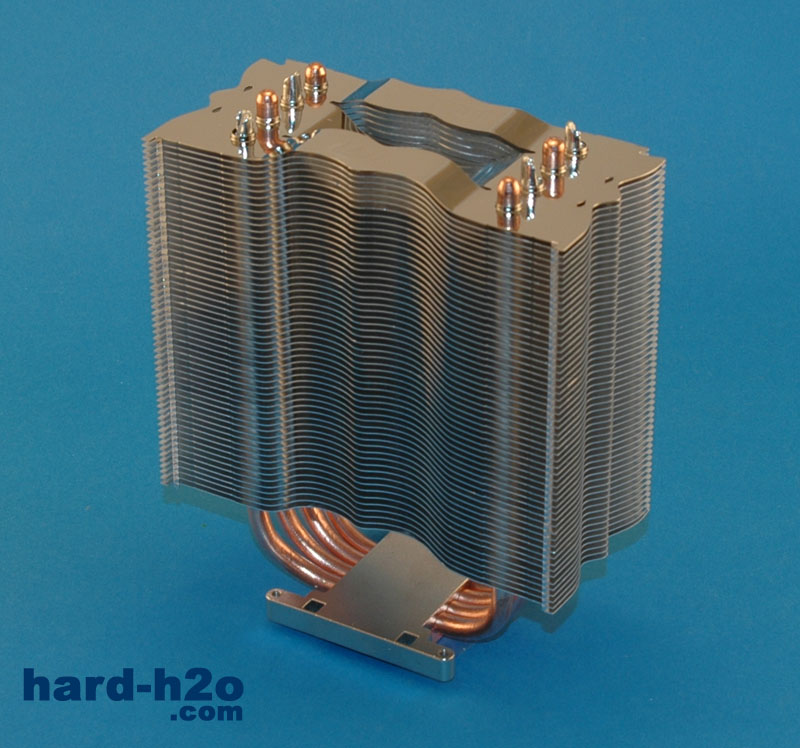

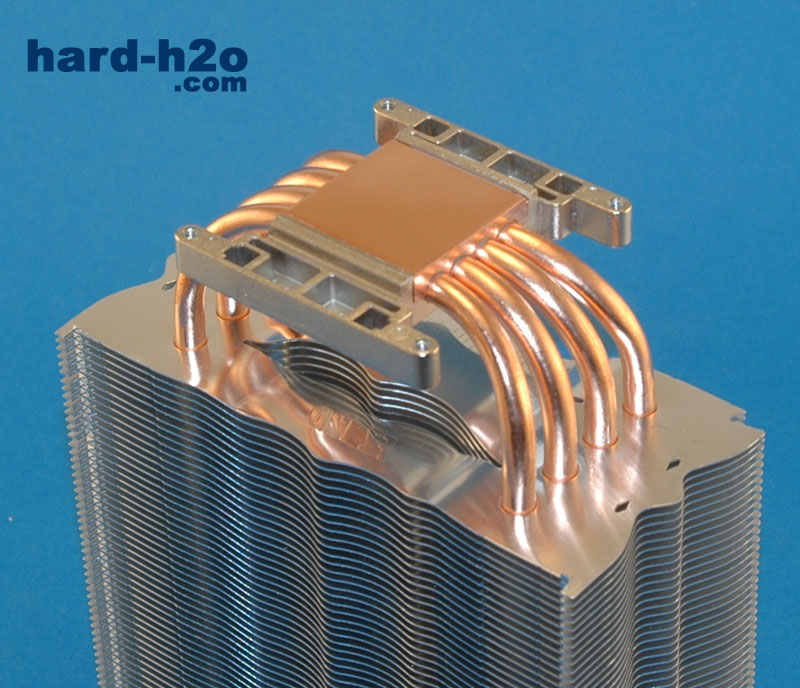

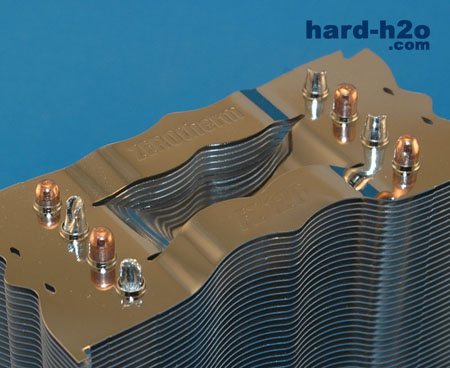

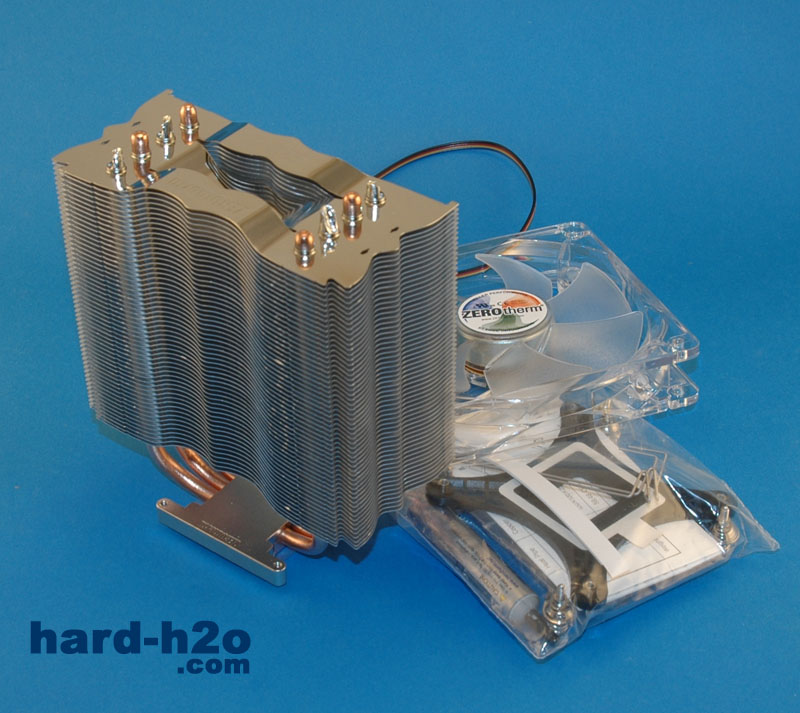

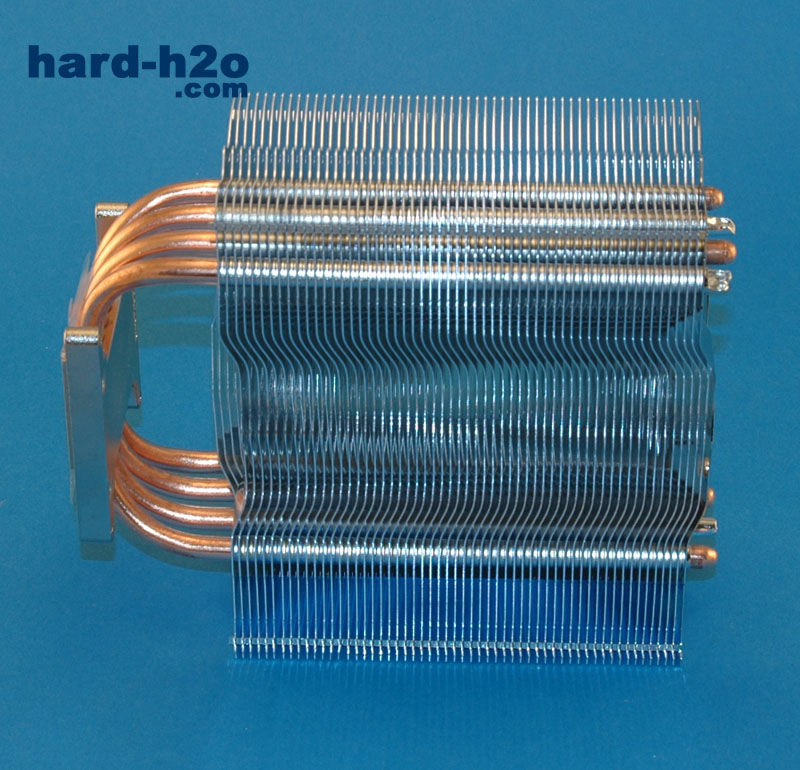

Este modelo ZEN FZ120 es una evolución del último modelo de la casa, el disipador ; se ha optado por un ventilador independiente, el cual se podrá cambiar por cualquier otro, y se ha rediseñado la estructura de los heatpipes. El pack incorpora el disipador, anclajes para Socket 775 de Intel, ventilador y manual de instrucciones. Los anclajes para sistemas AMD se han dejado como opcionales, un aspecto negativo para el disipador ya que le quita la propiedad de sr multiplataforma. El diseño es nuevo respecto a la gama del fabricante; estructura tipo torre con un diseño cuasi-simétrico con una altura total de 15,6 cm, debiendo tener en cuenta esta medida si disponemos de una caja compacta, ya que podríamos encontrar alguna incompatibilidad. La estructura está  pensada para un mayor área de disipación, con un total de 6.827 cm². Las aletas son todas de aluminio, confiriéndole un peso más ligero que si se usara cobre. Los heatpipes de cobre son 8 en total, que nacen en la base y recorren toda la estructura metálica. Disponemos de un total de 56 aletas de aluminio muy finas perfectamente separadas; en el centro se hallan entrecruzadas para, como ya hemos comentado, aumentar el área de disipación. Los heatpipes están soldados a la base de cobre; ésta incorpora una zona para atornillar los anclajes que vayamos a utilizar.

Vista en detalle (Cont.):

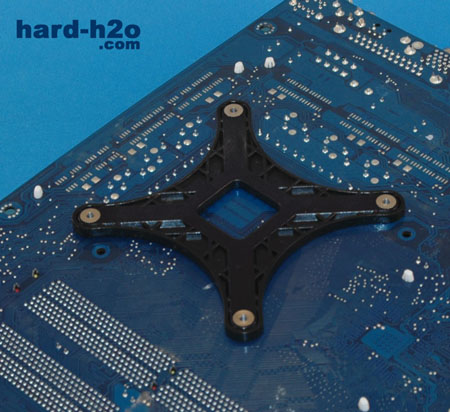

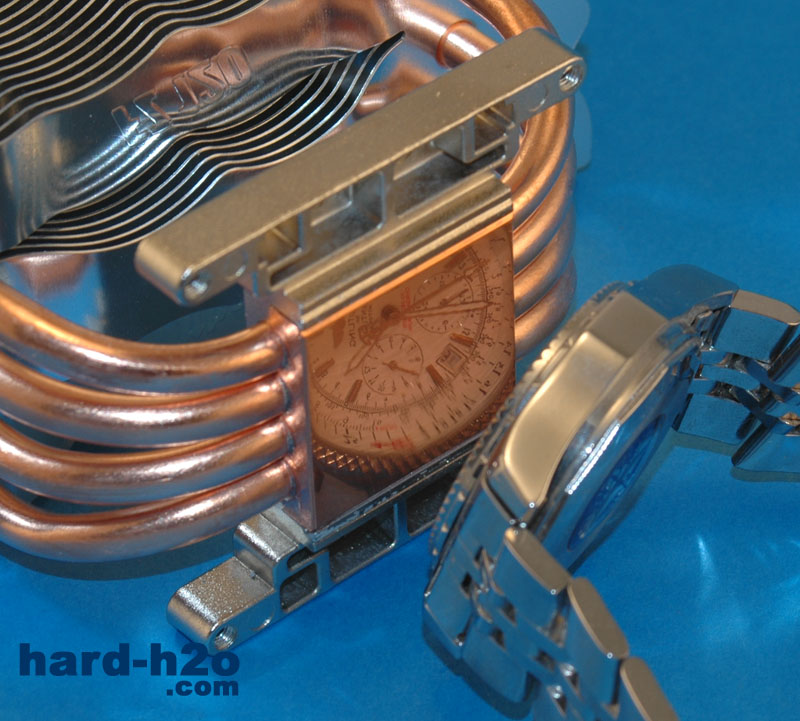

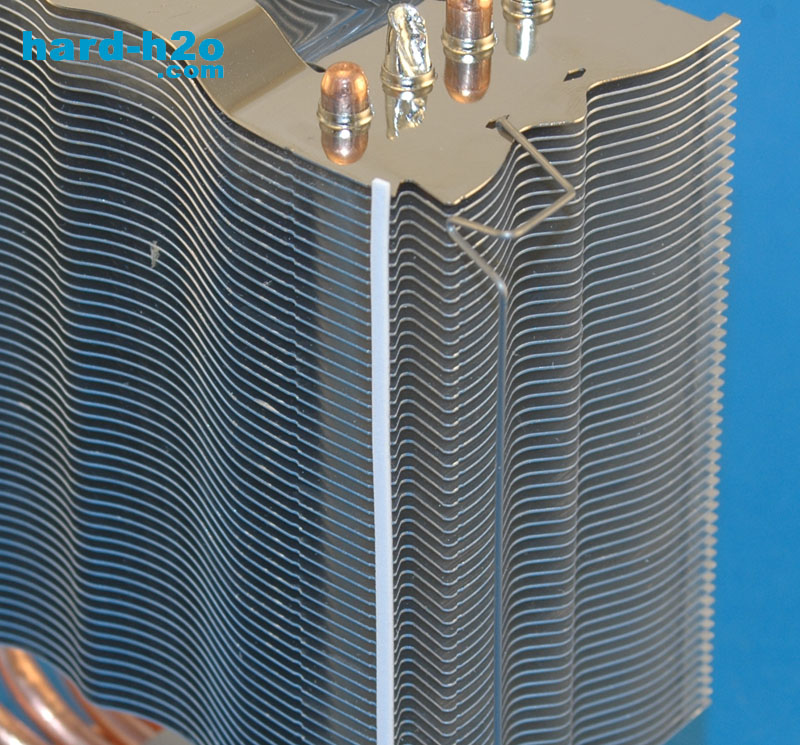

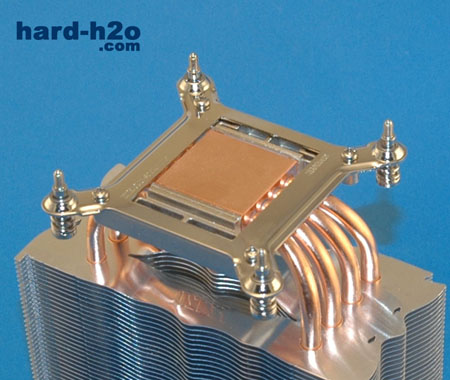

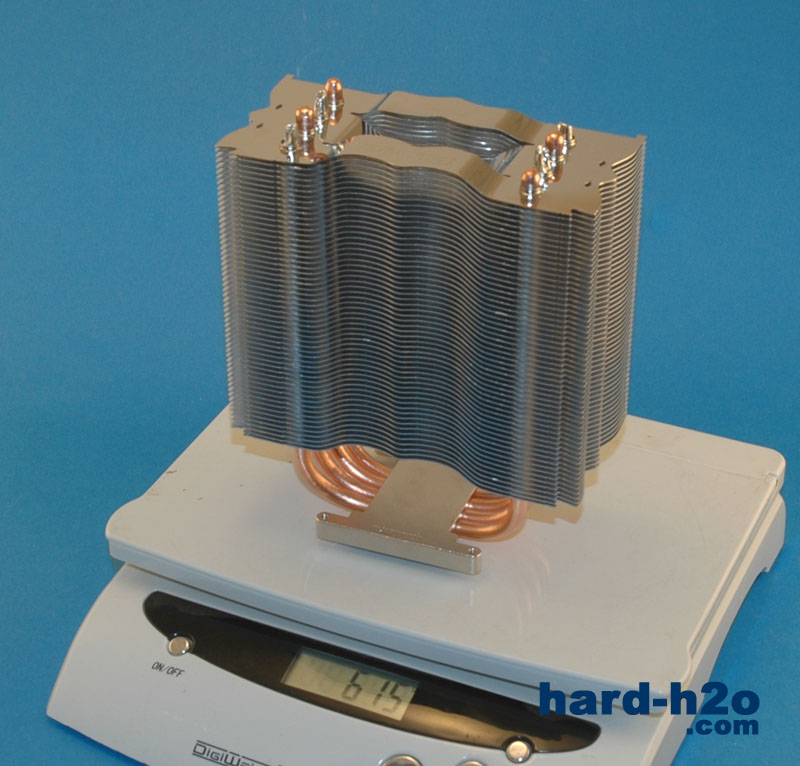

El pulido de la base es más que correcto; aun así, el uso de pasta térmica para un  óptimo contacto entre disipador y micro sigue siendo obligatorio. No existen incompatibilidades conocidas con ninguna placa base actual, pero sí en cuanto a su uso en distintos sockets, como los Intel sockets 478, 771, 603, 604 y AMD sockets 754, F y A. El peso sin ningún tipo de anclaje y ventiladores es de 615 gramos; estimamos un peso final de unos 700-750 gramos, por lo que tendremos cuidado a la hora de mover nuestro PC, ya que es la placa la que soporta este peso en perpendicular. Se ha optado por incluir solamente los anclajes para sistemas Intel, socket 775. Si bien, se puede optar como accesorio por el backplate y enganche para micros AMD. Se incluye además la pasta térmica propia de la casa, ZT-100. El anclaje para micros Intel se atonilla a la base fácilmente con los tornillos que se acompañan en el kit. La placa base debe estar fuera de la placa para poder instalar el disipador, ya que insertaremos el backplate en la parte trasera para atornillar el FZ120. Disponemos de 4 tiras no plásticas para colocar el ventilador y evitar que éste vibre al estar en contacto con el disipador. Podría haberse optado por un material como la silicona, más efectivo para estos enseres.

Vista en detalle (Cont.):

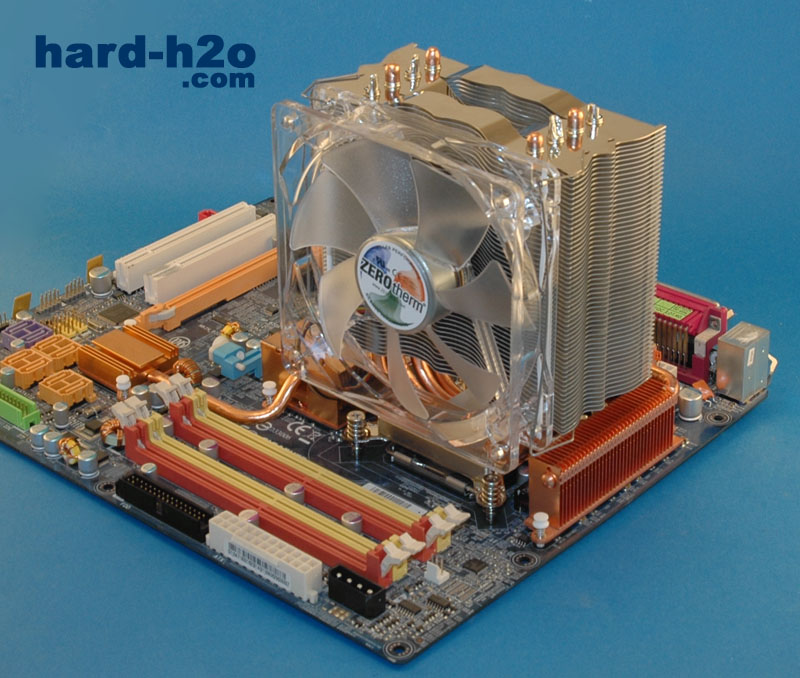

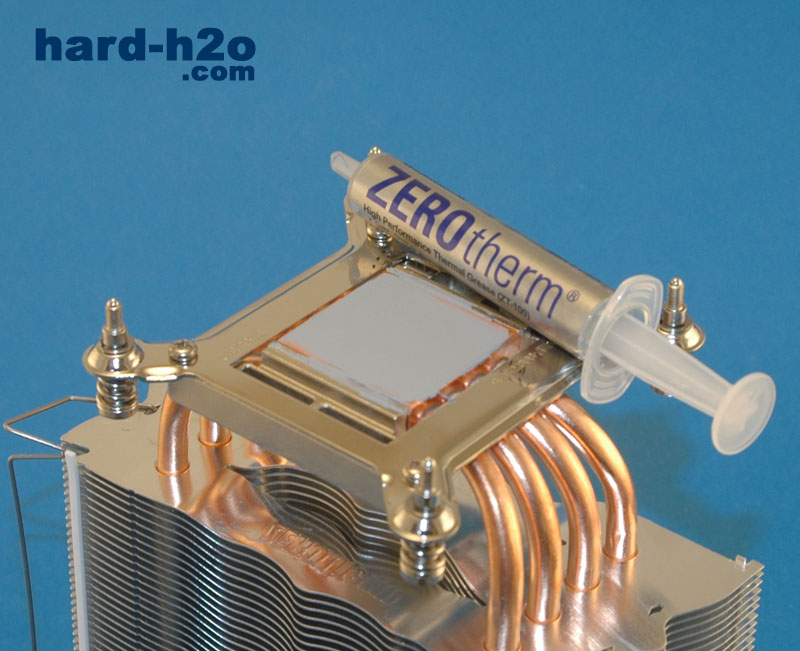

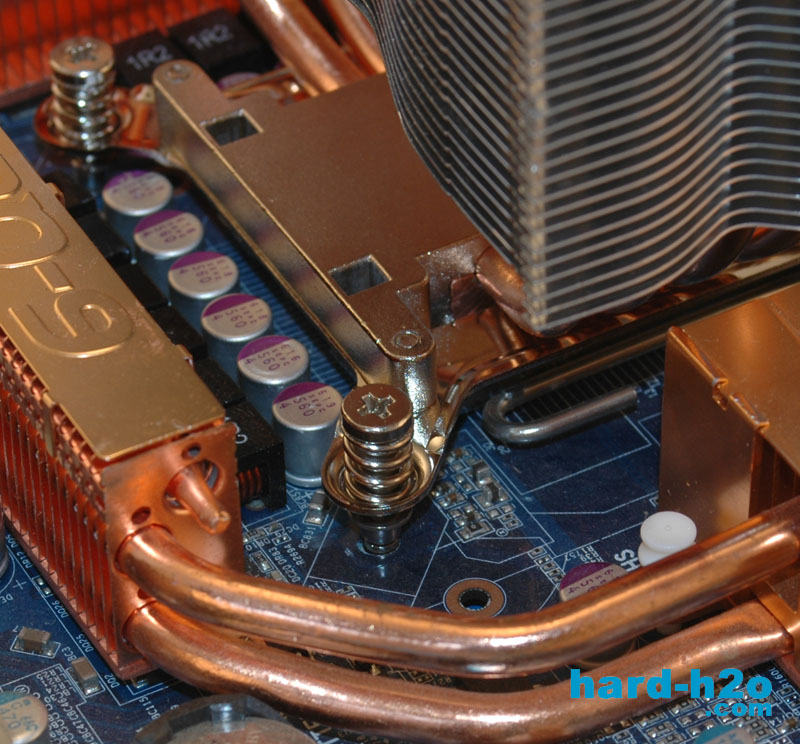

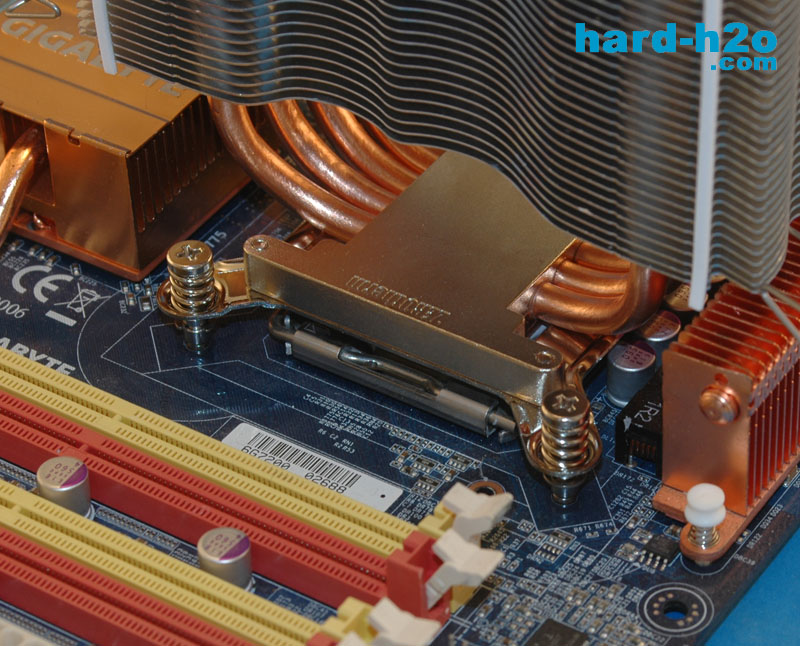

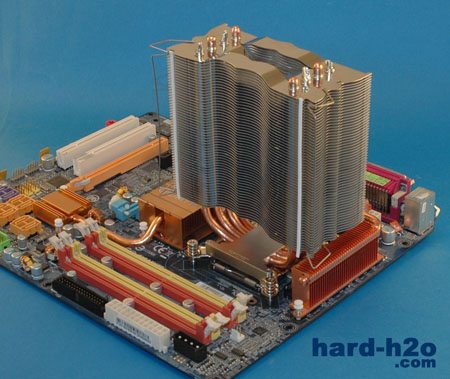

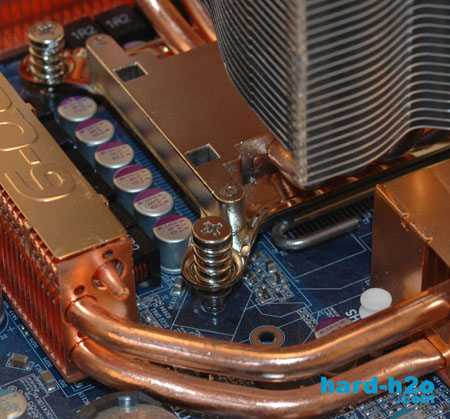

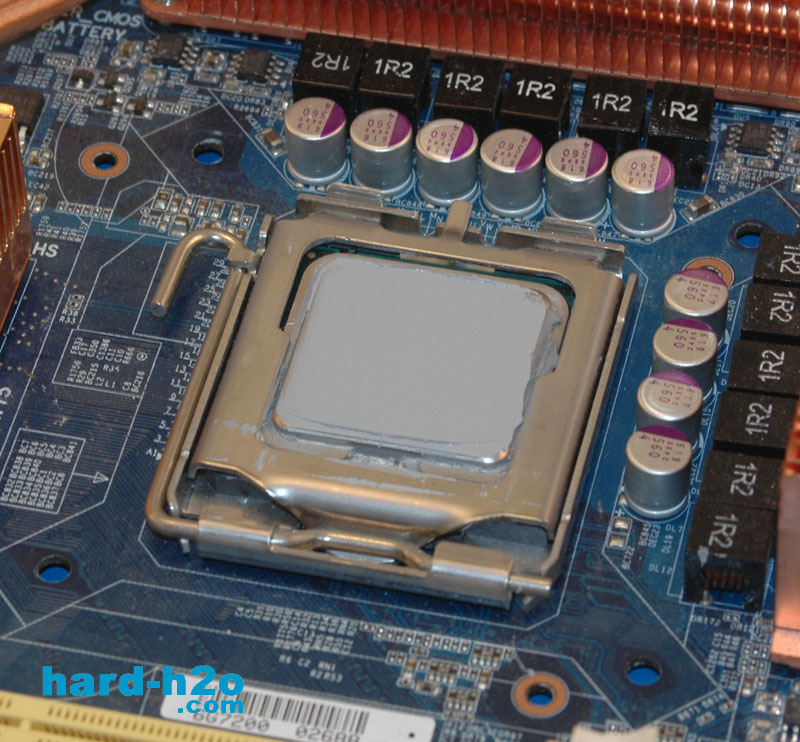

ZEROTherm incorpora su propia pasta térmica, ZT-100, para complementar el trabajo del disipador. La jeringuilla de es de gran tamaño, facilitando así su aplicación. La pasta bien se puede aplicar sobre el micro o sobre el disipador; es recomendable hacerlo sobre el micro ya que su aplique es más fácil y la superficie se encuentra bien sujeta. Los anclajes son de tipo tornillo con un muelle que hace de tope. Podemos apretar hasta que éste no dé más de sí, señal que indica que se encuentra correctamente sujeto. La pieza de anclaje es compacta y pequeña, asegurándonos que no tocará ningún componente de la placa, como los condensadores. La simetría del anclaje permite que el disipador pueda ser colocado en cualquier posición, pudiéndose girar 90º. Así, podremos dirigir el flujo de aire caliente según la posición de las memorias para que éstas no sufran el calor que se evacua, por ejemplo. El ventilador incorpora un conector de 4 pines con control PWM; así, la placa base será la encargada de modificar la velocidad según la temperatura del micro. Estos valores pueden ser modificados desde la BIOS de la placa.

Equipo de pruebas:

Pruebas realizadas:

Hemos realizado las pruebas de temperatura en una caja con dos ventiladores, delantero y trasero de 12 cm; además, la fuente de alimentación extrae aire mediante su ventilador interno. Las lecturas de todas las temperaturas han sido tomadas desde la placa base, no usando ningún aparato medidor. Entre prueba y prueba apagamos el PC para que el micro estuviera en las mismas condiciones de encendido. Durante estas pruebas hemos tenido una temperatura ambiente constante de 24º C; la temperatura en el interior de nuestra caja se encuentra entre 4º y 5º C superior a la temperatura ambiental.

Para el estado "idle" el PC se dedicó exclusivamente a tareas ofimáticas y a la navegación por Internet a la vez que se mantuvieron abiertos programas de descarga y mensajería instantánea. Para el estado "full" hemos corrido el Prime95 en modo "Torture Test" con la opción de " In-place large FFTs" durante otra hora, para tener una lectura de la temperatura de este estado lo más fiel posible.

El FZ120 es capaz de mantener sobre los 40º C nuestro microprocesador, sin importar la velocidad del ventilador. En cambio, se hace notar cuando apretamos un poco el hardware, con un overclocing de 3 GHz, corriendo al máximo de RPM conseguimos una media de 45º C, pudiendo optar a menos ruido y algo más de temperatura, ya que rondaremos los 50º C en full. Sin duda, una gran modelo para combinar bajo ruido y buenas temperaturas, con una instalación más que fácil.
